FAP-420/FAH-420 LSN improved automatikus füstérzékelők

Átírás

1 Tűzjelző rendszerek FAP-420/FAH-420 LSN improved atomatiks füstérzékelők FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Optikai, hő- és égésgáz-érzékelők intelligens kiértékelő elektronikával. A legkisebb füst (TF1) lehető legkorábbi érzékelése kétoptikás füstérzékelőkkel, Dal Ray technológiával Az érzékelési és működési mód a helyiség jellemzőihez igazítható Driftkompenzáció az optikai és az égésgáz-érzékelő egységben Fenntartja az LSN-hrokfnkciót kábelszakadás vagy rövidzárlat esetén a két integrált leválasztónak köszönhetően A 420 atomatiks tűzérzékelők rendkívüli pontosságot, érzékelési sebességet, valamint megbízhatóságot kínálnak. A kettős optikai füstérzékelővel felszerelt változatok (a DO-érzékelők: FAPDO420, FAPDOT420, FAPDOTC420) a leggyengébb füstöt (TF1) is érzékelik. Ezek az érzékelők rendelkeznek az LSN improved verzió minden előnyével. Az érzékelők címzése a beépített forgókapcsolók segítségével konfigrálható. Rendszeráttekintés Működési mód Érzékelő típsa FAP-DOTC420 FAP-DOT420 FAP-DO420 Kombinált x x x Optikai x x x Égésgáz (+ optikai) Működési mód Kettős optikai FAP- OTC 420 x x x x x x FAP- OT 420 Érzékelő típsa FAP-O 420 (KKW) FAH-T 420 (KKW) Kombinált x x x x Optikai x x x x Kettős optikai Hőmaximm x x x x x x x x x x x Hőmaximm x x x

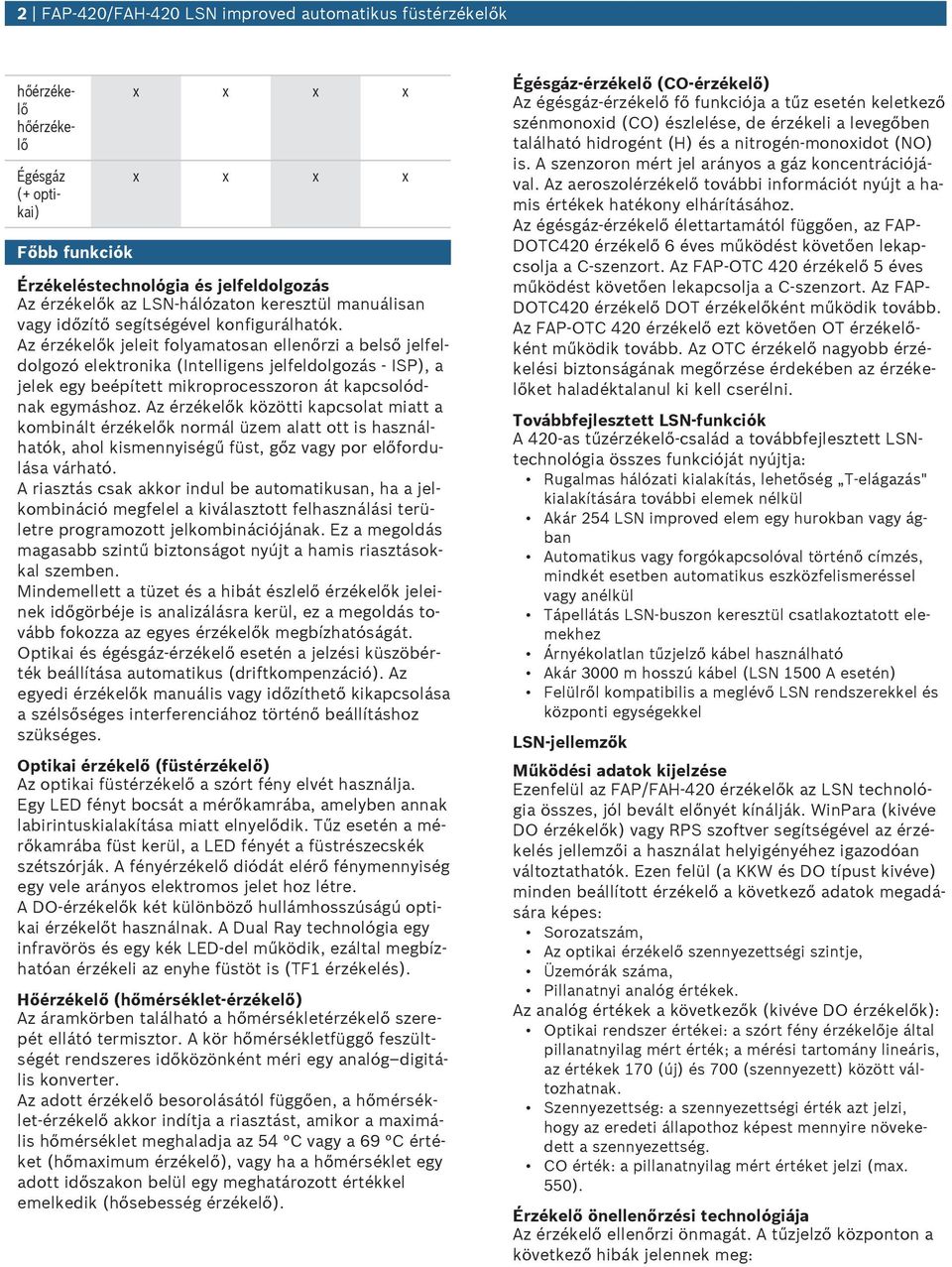

2 2 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Égésgáz (+ optikai) Főbb fnkciók x x x x x x x x Érzékeléstechnológia és jelfeldolgozás Az érzékelők az LSN-hálózaton keresztül manálisan vagy időzítő segítségével konfigrálhatók. Az érzékelők jeleit folyamatosan ellenőrzi a belső jelfeldolgozó elektronika (Intelligens jelfeldolgozás - ISP), a jelek egy beépített mikroprocesszoron át kapcsolódnak egymáshoz. Az érzékelők közötti kapcsolat miatt a kombinált érzékelők normál üzem alatt ott is használhatók, ahol kismennyiségű füst, gőz vagy por előfordlása várható. A riasztás csak akkor indl be atomatiksan, ha a jelkombináció megfelel a kiválasztott felhasználási területre programozott jelkombinációjának. Ez a megoldás magasabb szintű biztonságot nyújt a hamis riasztásokkal szemben. Mindemellett a tüzet és a hibát észlelő érzékelők jeleinek időgörbéje is analizálásra kerül, ez a megoldás tovább fokozza az egyes érzékelők megbízhatóságát. Optikai és égésgáz-érzékelő esetén a jelzési küszöbérték beállítása atomatiks (driftkompenzáció). Az egyedi érzékelők manális vagy időzíthető kikapcsolása a szélsőséges interferenciához történő beállításhoz szükséges. Optikai érzékelő (füstérzékelő) Az optikai füstérzékelő a szórt fény elvét használja. Egy LED fényt bocsát a mérőkamrába, amelyben annak labirintskialakítása miatt elnyelődik. Tűz esetén a mérőkamrába füst kerül, a LED fényét a füstrészecskék szétszórják. A fényérzékelő diódát elérő fénymennyiség egy vele arányos elektromos jelet hoz létre. A DO-érzékelők két különböző hllámhosszúságú optikai érzékelőt használnak. A Dal Ray technológia egy infravörös és egy kék LED-del működik, ezáltal megbízhatóan érzékeli az enyhe füstöt is (TF1 érzékelés). Hőérzékelő (hőmérséklet-érzékelő) Az áramkörben található a hőmérsékletérzékelő szerepét ellátó termisztor. A kör hőmérsékletfüggő feszültségét rendszeres időközönként méri egy analóg digitális konverter. Az adott érzékelő besorolásától függően, a hőmérséklet-érzékelő akkor indítja a riasztást, amikor a maximális hőmérséklet meghaladja az 54 C vagy a 69 C értéket (hőmaximm érzékelő), vagy ha a hőmérséklet egy adott időszakon belül egy meghatározott értékkel emelkedik (hősebesség érzékelő). Égésgáz-érzékelő (CO-érzékelő) Az égésgáz-érzékelő fő fnkciója a tűz esetén keletkező szénmonoxid (CO) észlelése, de érzékeli a levegőben található hidrogént (H) és a nitrogén-monoxidot (NO) is. A szenzoron mért jel arányos a gáz koncentrációjával. Az aeroszolérzékelő további információt nyújt a hamis értékek hatékony elhárításához. Az égésgáz-érzékelő élettartamától függően, az FAP- DOTC420 érzékelő 6 éves működést követően lekapcsolja a C-szenzort. Az FAP-OTC 420 érzékelő 5 éves működést követően lekapcsolja a C-szenzort. Az FAP- DOTC420 érzékelő DOT érzékelőként működik tovább. Az FAP-OTC 420 érzékelő ezt követően OT érzékelőként működik tovább. Az OTC érzékelő nagyobb érzékelési biztonságának megőrzése érdekében az érzékelőket haladéktalanl ki kell cserélni. Továbbfejlesztett LSN-fnkciók A 420-as tűzérzékelő-család a továbbfejlesztett LSNtechnológia összes fnkcióját nyújtja: Rgalmas hálózati kialakítás, lehetőség T-elágazás" kialakítására további elemek nélkül Akár 254 LSN improved elem egy hrokban vagy ágban Atomatiks vagy forgókapcsolóval történő címzés, mindkét esetben atomatiks eszközfelismeréssel vagy anélkül Tápellátás LSN-bszon keresztül csatlakoztatott elemekhez Árnyékolatlan tűzjelző kábel használható Akár 3000 m hosszú kábel (LSN 1500 A esetén) Felülről kompatibilis a meglévő LSN rendszerekkel és központi egységekkel LSN-jellemzők Működési adatok kijelzése Ezenfelül az FAP/FAH-420 érzékelők az LSN technológia összes, jól bevált előnyét kínálják. WinPara (kivéve DO érzékelők) vagy RPS szoftver segítségével az érzékelés jellemzői a használat helyigényéhez igazodóan változtathatók. Ezen felül (a KKW és DO típst kivéve) minden beállított érzékelő a következő adatok megadására képes: Sorozatszám, Az optikai érzékelő szennyezettségi szintje, Üzemórák száma, Pillanatnyi analóg értékek. Az analóg értékek a következők (kivéve DO érzékelők): Optikai rendszer értékei: a szórt fény érzékelője által pillanatnyilag mért érték; a mérési tartomány lineáris, az értékek 170 (új) és 700 (szennyezett) között változhatnak. Szennyezettség: a szennyezettségi érték azt jelzi, hogy az eredeti állapothoz képest mennyire növekedett a szennyezettség. CO érték: a pillanatnyilag mért értéket jelzi (max. 550). Érzékelő önellenőrzési technológiája Az érzékelő ellenőrzi önmagát. A tűzjelző központon a következő hibák jelennek meg:

3 3 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Hibajelzés az érzékelő elektronikájának meghibásodása esetén A szennyezettségi szint folyamatos megjelenítése üzem alatt Hibajelzés erős szennyezettség érzékelése esetén (hamis riasztás helyett) Vezetékszakadás vagy rövidzár esetén a beépített leválasztóegységek (izolátorok) biztosítják az LSN-hrok biztonságos működését. Riasztás esetén a tűzjelző központon megjelenik az érzékelő egyedi azonosítója. További teljesítményjellemzők Az érzékelő a riasztást 360 -ból látható vörös LED villogtatásával jelzi. Lehetőség van másodkijelző aktiválására. Az érzékelőaljzat az egyedi kijelző központi elhelyezése miatt nem kíván iránybeállítást. A kábelek felszerelést követő eltávolítását megakadályozza a kábelkötegelő rögzítésére kialakított fül. Az akár 2,5 mm 2 keresztmetszetű kábelek használatát is lehetővé tevő szorítókapcsok könnyen hozzáférhetőek. Az érzékelő aljzata mechaniks rögzítő retesszel lett ellátva (nyitható-zárható). Az érzékelők portaszító labirints és fedél kialakítással rendelkeznek. Tanúsítványok és engedélyek Az érzékelők megfelelnek az: EN 54-7: 2000/A2 (2006) szabványnak EN 54-5: 03/2001 szabványnak: csak a vel működő érzékelők EN 54-17: 2005 szabványnak pren 54-29: 2008 szabványnak: csak FAP-DOT420 és FAP-DOTC420 CEA 4021:07:2003 szabványnak Régió Tanúsítvány Erópa CE FAP-/FAH-420/FAA-MSR420/FAA-MS- R-SP CE FAP-/FAH-420 KKW Németország G FAP-OTC 420_G G FAP-OT 420_G G FAP-O 420_G G FAH-T 420_G G FAP-O 420 KKW_G G FAH-T 420 KKW_G Magyarország TMT TMT-19/2006 FAP-OT/OTC 420/KKW TMT TMT TMT-17/2006 FAP-O 420/KKW TMT-18/2006 FAH-T 420/KKW Erópa FAH-T FAH-T 420 (KKW) FAP-O 420 Régió Tanúsítvány FAP-O 420 (KKW) FAP-OT FAP-OT FAP-OTC FAP-OTC 420 CE FAP-DO FAP-DOT FAP-DOTC420 FAP-DO420/FAP-DOT420/FAP- DOTC420 Németország G FAP-DO420 Lengyelország CNBOP CNBOP CNBOP CNBOP G FAP-DOT420 G FAP-DOTC /2007 FAH-T /2007 FAP-O /2007 FAP-OT /2007 FAP-OTC /01 FAP-O420 UA FAP-OT420 UA FAP-OTC420 UA FAP-DO420 UA FAP-DOT UA FAP-DOTC UA FAP- O420_MS400 _MSF400_FAA-420-RI UA FAH- T420_MS400_MSF400 Telepítési/Rendszerfelépítési segédlet A DO érzékelők csak MPC xxxx B vagy FPA 1200 központvezérlővel használhatók. Az MPC xxxx A központvezérlő nem használható. Az LSN improved rendszerparaméterekkel rendelkező FPA-5000 és FPA-1200 tűzjelző központok csatlakoztatásához Classic" módban csatlakoztatható a BZ 500 LSN, UEZ 2000 LSN és UGM 2020 tűzjelző központokhoz vagy más, de LSN rendszerparaméterekkel rendelkező központokhoz vagy azok azonos paraméterekkel rendelkező illesztő modljaihoz (kivéve DO érzékelők). A tervezés során feltétlenül figyelembe kell venni a nemzeti szabványokat és irányelveket is.

4 4 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Felszerelési és paraméterezési irányelvek a /VDE alapján Az FAP DOTC420, FAP DOT420, FAP OTC 420, és az FAP OT 420 típsú optikai vagy kombinált optikai és égésgáz-érzékelők elhelyezését (lásd: DIN VDE rész és VDS 2095) az optikai érzékelők irányelveinek megfelelően kell tervezni. Ha az optikai egységet (szórtfény-érzékelő) alkalmanként ki kell kapcsolni, a tervezésnél a kre vonatkozó irányelveket kell követni (lásd DIN VDE rész és VDS 2095) DIBt szerinti tűzgátló szerelvények tervezésénél figyelembe kell venni, hogy az FAH T 420 (KKW) készülék az A1R osztály szerint konfigrálandó. Tartozékok Érzékelő típsa Me nny iség Alkatrészek FAP-DOTC420 1 Kombinált kettős optikai/hő/égésgáz érzékelő FAP-OTC Kombinált optikai/hő/égésgáz érzékelő FAP-DOT420 1 Kombinált kettős optikai/ FAP-OT Kombinált optikai/ FAP-DO420 1 Kettős optikai füstérzékelő FAP-O Optikai füstérzékelő FAH-T Hőérzékelő (hősebesség-/hőmaximmérzékelő) FAP-O 420 KKW 1 Optikai füstérzékelő * FAH-T 420 KKW 1 Hősebesség-/hőmaximm-érzékelő* *Magas radioaktív sgárzásnak kitett területeken történő használatra Műszaki specifikációk Elektromos jellemzők Üzemi feszültség V DC Áramfelvétel < 0,55 ma Riasztáskimenet Kijelzőkimenet Mechanikai jellemzők Méretek Ház Aljzat nélkül Ø 99,5 x 52 mm Adatszavanként, kéteres jelzővezetéken Nyitott kollektoros kimenet, 0 V-ot kapcsol 1,5 kω ellenálláson keresztül, max. 15 ma Aljzattal Ø 120 x 63,5 mm Anyaga Műanyag, ABS (Novodr) Tömeg Színe Fehér, a RAL 9010-hez hasonló matt kialakítás Csomagolás nélkül / csomagolással FAP-DOTC 420 Kb. 80 g / Kb. 135 g FAP-DOT 420, FAP DO 420 Kb. 75 g / Kb. 125 g FAP-OTC 420 Kb. 80 g / Kb. 125 g FAP-OT 420, FAP O 420, FAP- O 420 KKW, FAH- T 420, FAH-T 420 KKW Környezeti feltételek Megengedett üzemi hőmérséklet FAP-DOTC420 FAP-OTC 420 FAP-DOT420 FAP-OT 420 FAH-T 420 FAH-T 420 KKW FAP-DO420 FAP-O 420 FAP-O 420 KKW Megengedett tárolási hőmérséklet Kb. 75 g / Kb. 115 g -10 C és +50 C között - 20 C és +50 C között - 20 C és +65 C között FAP-DOTC C és +50 C között FAP-DOT C és 80 C között FAP-DO C és 80 C között Megengedett relatív páratartalom Megengedett légsebesség Védettség az EN szabvány szerint További jellemzők Működési érzékenység 95% (nem kondenzálódó) 20 m/s. IP 40, IP 43 páravédelemmel ellátott érzékelőaljzat Optikai elem Az EN 54 T7 szabványnak megfelelően (programozható) Hőmaximm-érzékelő > 54 C / >69 C Sorozatú kettős optikai érzékelő: FAH-T 420, FAH T 420 KKW Sorozatú kettős optikai érzékelő: FAP DOTC420, FAP DOT420, FAP OTC420, FAP OT420 A2S / A2R / A1 / A1R / BS / BR, az EN 54 5 szabvány szerint (programozható) A2S / A2R / BS / BR, az EN 54-5 szabványnak megfelelően (programozható)

5 5 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Gázérzékelő ppm tartományban Egyedi kijelző Színkód Vörös LED FAP-DOTC420 2 sárga koncentriks hrok FAP-OTC 420 Sárga kör FAP-DOT fekete koncentriks hrok FAP-OT 420 Fekete kör FAP-DO420 2 szürke koncentriks hrok FAP-O 420, FAP- O 420 KKW FAH-T 420, FAH- T 420 KKW Tervezés Felügyelt terület FAP-DOTC 420, FAP- DOT 420, FAP- DO 420, FAP- OTC 420, FAP- OT 420, FAP-O 420 FAH-T 420 FAH-T 420 KKW Maximális felszerelési magasság FAP-DOTC 420, FAP- DOT 420, FAP- DO 420, FAP- OTC 420, FAP- OT 420, FAP-O 420, FAP-O 420 KKW FAH-T 420, FAH-T 420 KKW Rendelési információ Nincs jelölés Vörös kör Max. 120 m ² (Vegye figyelembe a helyi előírásokat!) Max. 40 m ² (Vegye figyelembe a helyi előírásokat!) 16 m (Vegye figyelembe a helyi előírásokat!) Max. 16 m (Vegye figyelembe a helyi előírásokat!) Max. 7,5 m (Vegye figyelembe a helyi előírásokat!) FAP OTC 420 mltiszenzoros érzékelő optikai/hő-/kémiai Rendelésszám FAP-OTC 420 FAP OT 420 mltiszenzoros optikai/ Rendelésszám FAP-OT 420 FAP O 420 optikai füstérzékelő Rendelésszám FAP-O 420 FAH-T 420 hősebesség/hőmaximm, Rendelésszám FAH-T 420 FAP O420 KKW optikai füstérzékelő magas radioaktív sgárzásnak kitett területeken történő használatra, Rendelésszám FAP-O420-KKW FAH-T420 KKW hősebesség-/hőmaximm-érzékelő, magas radioaktív sgárzásnak kitett területeken történő használatra, Rendelésszám FAH-T420-KKW FAP-DO420 kettős optikai füstérzékelő Rendelésszám FAP-DO420 FAP-DOT420 kombinált érzékelő, kettős optikai, hő Rendelésszám FAP-DOT420 FAP-DOTC420 kombinált érzékelő, kettős optikai, hő, égésgáz Rendelésszám FAP-DOTC420 Hardvertartozékok MS 400 érzékelőaljzat Márkajelzés nélküli érzékelőaljzat, falon kívüli és sülylyesztett kábelvezetéshez Rendelésszám MS 400 MSC 420 páravédelemmel ellátott érzékelőaljzat felületi kábelvezetéshez Rendelésszám MSC 420 FAA MSR 420 érzékelőaljzat relével egy érzékelőaljzat váltóérintkezős relével (C típs). Rendelésszám FAA-MSR 420 MS 420 LSN rgós érzékelőaljzat Nagy-Britanniában való használatra Rendelésszám MS 420 FNM-420-A-BS-WH beltéri aljzatsziréna, fehér közvetlenül a tűz helyén történő riasztásra, használható aljzatszirénaként vagy önálló szirénaként, LSN improved technológiához Rendelésszám FNM-420-A-BS-WH MSS 401 LSN aljzatsziréna, fehér közvetlen LSN-csatlakozás külön, közvetlen tápellátáshoz Rendelésszám MSS 401 SSK 400 porvédő fedél (PU = 10 egység) Rendelésszám SSK 400 TP4 400 tartólemez érzékelőazonosítóhoz (PU = 50 egység) Rendelésszám TP4 400 TP8 400 tartólemez érzékelőazonosítóhoz (PU = 50 egység) Rendelésszám TP8 400

6 6 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők SK 400 védőkosár megakadályozza a sérüléseket Rendelésszám SK 400 MH 400 érzékelőfűtő elem olyan helyeken használatos, ahol az érzékelő megbízható működését páralecsapódás csökkentheti Rendelésszám MH 400 MK 400 érzékelőtartó konzol Tartókonzol érzékelők DIBt-nek megfelelő elhelyezéséhez, pl. ajtók fölé, együtt. Rendelésszám MK 400 Tartókonzol a tűzérzékelő álpadlóba szereléséhez Rendelésszám FMX-DET-MB A DIN szabványhoz illeszkedő MPA-másodkijelző az átlátszó vörös jelzőfény megfelel a DIN szabványnak. Rendelésszám MPA FAA-420-RI másodkijelző akkor szükséges, ha az érzékelő közvetlenül nem látható, vagy ha álmennyezetbe vagy álpadlóba építették Rendelésszám FAA-420-RI

7 7 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők FAP-DOTC420 kombinált érzékelő, kettős optikai, hő, égésgáz FAP-DOT420 kombinált érzékelő, kettős optikai, hő FAP-DO420 kettős optikai füstérzékelő FAP OTC 420 mltiszenzoros érzékelő optikai/hő-/kémiai FAP OT 420 mltiszenzoros optikai/ Érzékelő típsa kettős optikai füst-/hő-/égésgáz-érzékelő kettős optikai füst-/ kettős optikai füstérzékelő optikai/hő/égésgáz optikai/hő Üzemi feszültség 15 V DC V DC 15 V DC V DC 15 V DC V DC 15 V DC V DC 15 V DC V DC Áramfelvétel < 0,55 ma < 0,55 ma < 0,55 ma < 0,55 ma < 0,55 ma Védelmi besorolás Megengedett üzemi hőmérséklet -10 C C -20 C C -20 C C -10 C C -20 C C Felügyelt terület max. 120 m² max. 120 m² max. 120 m² max. 120 m² max. 120 m² Maximális felszerelési magasság Magas radioaktív sgárzásnak kitett területeken történő használatra 16 m 16 m 16 m 16 m 16 m Színkód 2 sárga hrok 2 fekete hrok 2 szürke hrok Sárga kör Fekete kör FAP O 420 optikai füstérzékelő FAH-T 420 FAP O420 KKW optikai füstérzékelő FAH-T420 KKW optikai Érzékelő típsa optikai Hősebesség-/hőmaximm-érzékelő Hősebesség-/hőmaximm-érzékelő Üzemi feszültség 15 V DC V DC 15 V DC V DC 15 V DC V DC 15 V DC V DC Áramfelvétel < 0,55 ma < 0,55 ma < 0,55 ma < 0,55 ma Védelmi besorolás Megengedett üzemi hőmérséklet -20 C C -20 C C -20 C C -20 C C Felügyelt terület max. 120 m² max. 40 m² max. 120 m² max. 40 m² Maximális felszerelési magasság Magas radioaktív sgárzásnak kitett területeken történő használatra 16 m 7,5 m 16 m 7,5 m Színkód nincs jelölés Vörös kör nincs jelölés Vörös kör

8 8 FAP-420/FAH-420 LSN improved atomatiks füstérzékelők Képviselő: Hngary: Robert Bosch Kft. Gyömrõi út Bdapest Phone: Fax: h.secritysystems@bosch.com Bosch Secrity Systems Llc 2012 Az adatok előzetes értesítés nélkül megváltozhatnak h, V3, 30. Janár 2012
