Kijelzőközpont BAT 100 LSN. Üzemeltetési útmutató
|
|
- Gizella Hegedűs
- 8 évvel ezelőtt
- Látták:
Átírás
1 Kijelzőközpont BAT 100 LSN hu Üzemeltetési útmutató
2

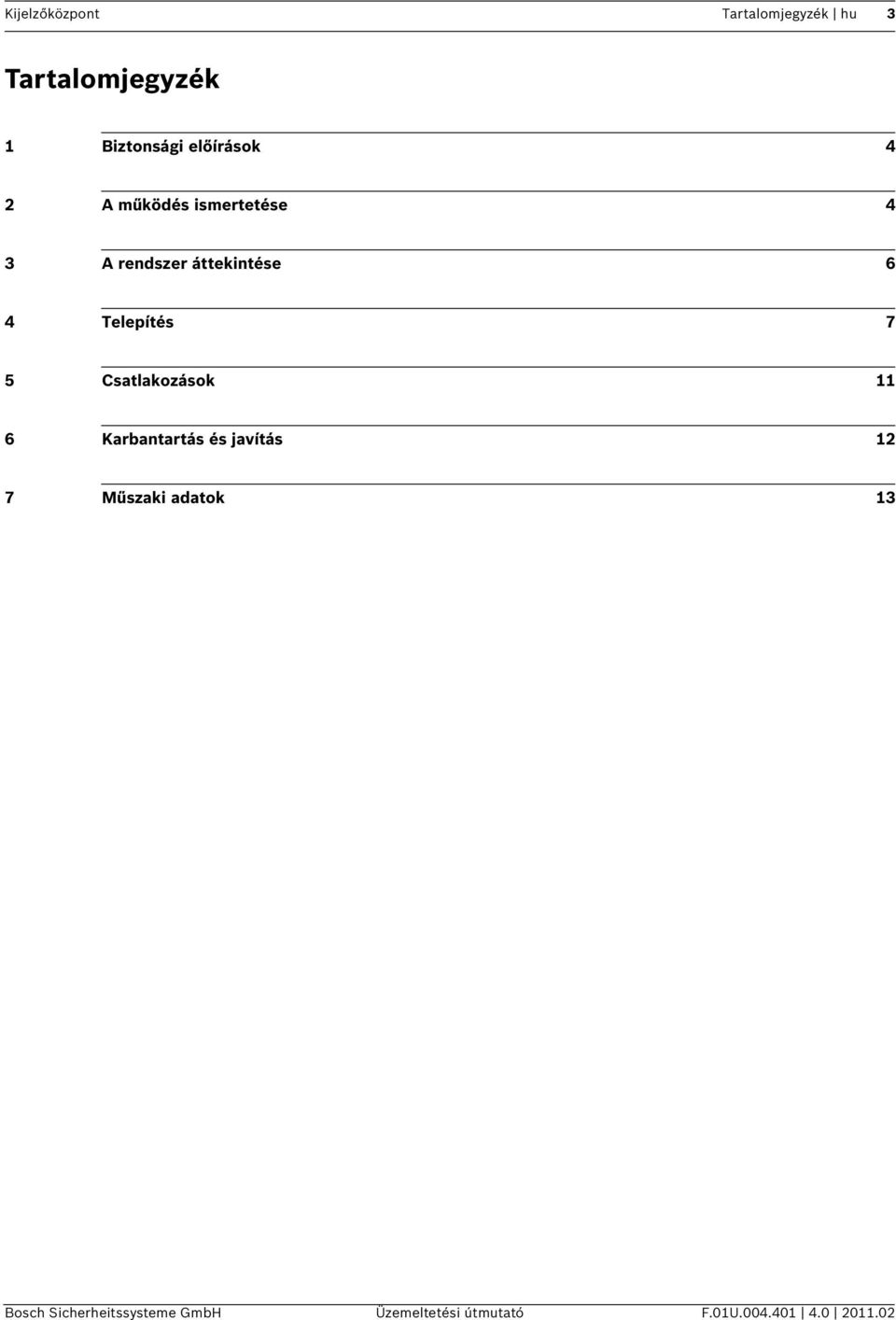

3 Kijelzőközpont Tartalomjegyzék hu 3 Tartalomjegyzék 1 Biztonsági előírások 4 2 A működés ismertetése 4 3 A rendszer áttekintése 6 4 Telepítés 7 5 Csatlakozások 11 6 Karbantartás és javítás 12 7 Műszaki adatok 13 Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U
4 4 hu Biztonsági előírások Kijelzőközpont 1 Biztonsági előírások FIGYELMEZTETÉS! Elektrosztatikus kisülés. Nyomtatott áramkörök kezelésekor végre kell hajtani a CMOS technológiára vonatkozó szabványos óvintézkedéseket. A tűzjelző központ telepítését és üzembe helyezését csak képzett szakember végezheti. Csak a BOSCH Sicherheitssysteme GmbH által javasolt szerelési anyagok használhatók. Ellenkező esetben nem garantálható a zavartalan működés. Be kell tartani a helyi hatóságok és intézmények (rendőrség, tűzoltóság) által meghatározott csatlakoztatási lehetőségeket. A tűzjelző központok csak száraz, tiszta beltéri helyiségekbe telepíthetők. A következő környezeti feltételeket kell figyelembe venni: Megengedett környezeti hőmérséklet: - 5 C C Megengedett relatív páratartalom: max. 95%, nem lecsapódó Ne működtesse azokat az eszközöket, amelyeken páralecsapódást észlel. A kijelzőegységeket szemmagasságban kell elhelyezni. 2 A működés ismertetése A BAT 100 LSN kijelzőközpont érzékelők vagy érzékelőzónák hiba- és/vagy riasztásjelzéseinek megjelenítésére szolgál. Összesen három ATG 100 LSN-készlet szerelhető be egy BAT 100 LSN házba. Egy ATG 100 LSN-készlet 32 piros LED-et tartalmaz riasztásjelzőként vagy 32 sárga LED-et hibajelzőként. A kijelzőközpont vegyesen is szerelhető (vörös és sárga LED-ekkel), különböző ATG 100 LSN-készletek csatlakoztatásával. A Ábra 2.1, Oldal 5 egy ATG 100 LSNkészlet működési leírását jeleníti meg. A LED-ek folyamatosan világító vagy villogó üzemmódban működhetnek. A beállítást a vezérlőegységben kell elvégezni. A LED-ek nyomtatott feliratok segítségével címkézhetők. A központ rendelkezik egy zümmerrrel és egy visszaállítás gombbal a zümmer némítására. Ha nincs riasztás, a visszaállító gomb a LED-ek tesztelésére használható. A beépített zümmer állapotváltozások jelzésére használható. Az ATG 100 LSN-készletek beépített leválasztókkal rendelkeznek az LSN-hurokelemek funkciójának fenntartásához kábelszakadás vagy rövidzárlat esetén. Az LSN-rész tápellátása az LSN-kábelezés két erén keresztül valósul meg. A vezérlő- és meghajtóegység tápellátásának biztosításához egy másik érpárra van szükség. Ez a tápfeszültség elektromosan szigetelt. F.01U Üzemeltetési útmutató Bosch Sicherheitssysteme GmbH

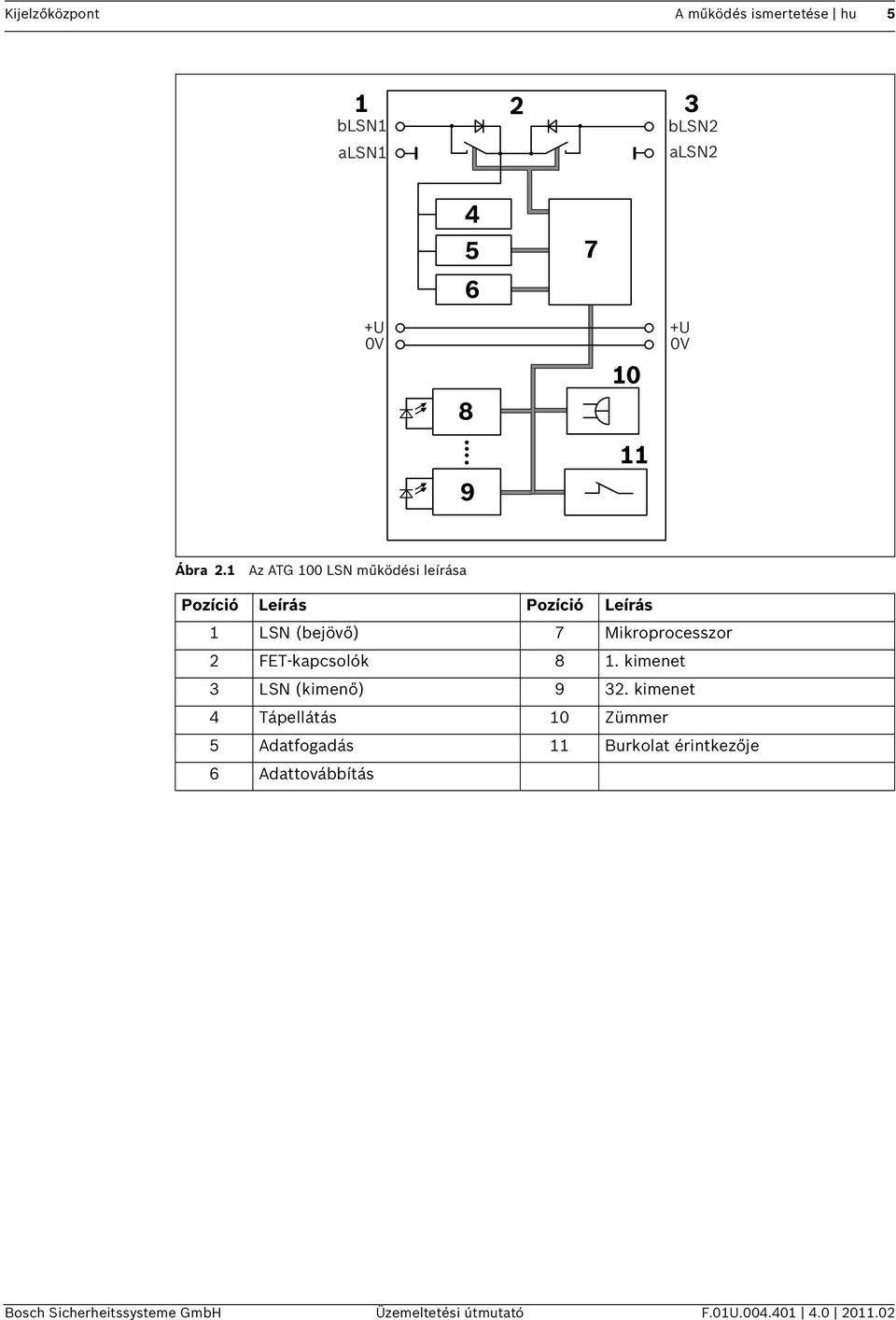

5 Kijelzőközpont A működés ismertetése hu blsn1 blsn2 alsn1 alsn U 0V U 0V 11 9 Ábra 2.1 Az ATG 100 LSN működési leírása Pozíció Leírás Pozíció Leírás 1 LSN (bejövő) 7 Mikroprocesszor 2 FET-kapcsolók 8 1. kimenet 3 LSN (kimenő) kimenet 4 Tápellátás 10 Zümmer 5 Adatfogadás 11 Burkolat érintkezője 6 Adattovábbítás Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U
6 6 hu A rendszer áttekintése Kijelzőközpont 3 A rendszer áttekintése FMR-5000 FPA-5000 FPA-1200 BAT 100 LSN LSN Ábra 3.1 LSN-hurok BAT 100 LSN kijelzőközponttal A BAT 100 LSN kijelzőközpont egy LSN-hurok vagy -ág bármely pontján beépíthető Ábra 3.2 A BAT 100 LSN áttekintése Pozíció Leírás Pozíció Leírás 1 Burkolat érintkezője 4 A LED-kijelző tesztelése vagy Zümmer kikapcsolása gomb 2 Érintkező tüskék 5 Ház aljzata 3 Kábelbevezetés 6 ATG 32 LED-del F.01U Üzemeltetési útmutató Bosch Sicherheitssysteme GmbH
7 Kijelzőközpont Telepítés hu 7 4 Telepítés Szükséges szabad hely és kábelezés 270 mm 270 mm 75 mm Ábra 4.1 Szükséges szabad hely 186 mm 69 mm 138 mm 24 mm 248 mm 21 mm mm Ábra 4.2 Kábelezés Pozíció Leírás Pozíció Leírás 1 Adatátviteli vonalak kábelbemenete 4 A készülék kábelbemeneti nyílása 2 NYM 3x1,5 kábelbemenet 5 14,5 mm mély szabad hely a kábelek bevezetéséhez 3 Külső kábelezés Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U
8 8 hu Telepítés Kijelzőközpont A felszerelés folyamata 1. A fúrósablon alapján jelölje meg a tartólyukak helyét. A fúrósablon felső szélének a padlótól kb. 170 cm magasan kell lennie. 2. Fúrja ki a tartólyukakat (átmérő: 6 mm, mélység: min. 50 mm) és helyezze be a tipliket (S6). 3. Csavarja be a felső csavart (5x50, félgömbölyű) a jelzett mélységig. Tartson 4 mm távolságot a faltól. 4. Lazítsa ki a ház csavarjait, majd távolítsa el a ház fedelét (lásd: Ábra 4.3): A fedél alsó részét tolja előrébb kb. 1 cm-rel (1). Emelje kissé feljebb a fedelet (2). Előrefelé húzza le a fedelet (3). 2 3 Ábra 4.3 A ház fedelének eltávolítása 5. Helyezze be hátulról a kábelt a ház alsó részébe (lásd: Ábra 4.4 (4)). Akassza fel a ház alsó részét a felső csavarra és igazítsa el (5). Csavarja be a két alsó csavart (6), majd húzza meg a felső csavart. 6. Rögzítse az ATG-készleteket a BAT 100 LSN távtartóihoz (a rögzítést mindig balról jobbra végezze). A Ábra 4.4 az első ATG (7) távtartóit ábrázolja Ábra 4.4 A BAT 100 LSN-ház összeszerelése és az ATG-készletek rögzítése F.01U Üzemeltetési útmutató Bosch Sicherheitssysteme GmbH
9 Kijelzőközpont Telepítés hu 9 7. Az ATG-készleteken lévő BR1 hidat az alkalmazástól függően el kell távolítani (lásd: Ábra 4.5 (8)): Egy ATG-készlet esetén: nincs szükség módosításra. Két ATG-készlet esetén: távolítsa el a BR1 hidat az első ATG-modulról. Három ATG-készlet esetén: távolítsa el a BR1 hidat az első és a második ATGmodulról. 8. Vegye le a testelőkábelt (10) a ház fedelének hátoldaláról. 8 ATG SUA1 SUA2 ATE1 BR1 0V +U ATE Ábra 4.5 A BR1 híd és a testelőkábel 9. Csupaszítsa le az adatkábelt és hagyjon elég helyet a kábelen a rögzítőrudakhoz való hozzáerősítéséhez. Forrassza és rögzítse az adatkábelt és a testelőkábelt a csatlakozódugóhoz (9). Csatlakoztassa az ATG-készleteket egy lapos szalagkábellel és egy 2 tűs kábellel (lásd: Rész 5 Csatlakozások, Oldal 11). A Ábra 4.6 (12) a kábelbekötésekhez szükséges rögzítőrudakat ábrázolja. 10. Helyezze - a tartozékkészletben található - gombfedelet a baloldali ATG (11) gombjára Ábra 4.6 A gombfedél felhelyezése Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U
10 10 hu Telepítés Kijelzőközpont 11. Az érzékelőmodulok címkecsíkjai normál lézernyomtatóval egyedileg is nyomtathatók. Ehhez az MPC-központvezérlőhöz mellékelt CD-n található sablonfájl (Print_BAT100LSN.dot) ad segítséget. A kinyomtatott címkecsíkokat helyezze fel a házfedél hátlapján lévő szabad helyekre (lásd: Ábra 4.7 (13)). 13 Ábra 4.7 A címkecsíkok felhelyezése 12. Kapcsolja be a vezérlőközpontból biztosított tápfeszültséget. Ellenőrizze a BAT 100 LSN működését. 13. Csatlakoztassa a testelőkábelt a házfedél hátlapjához (14). 14. Helyezze vissza a házfedelet: A fedél alsó részét tartsa kissé távol a ház alsó részétől (lásd: Ábra 4.8 (15)). Engedje vissza felülről a fedelet (16). Nyomja előre a fedelet a ház alsó részéhez (17). 15. Csavarozza össze a házat. Egy VdS készülékkel alulról csavarja be a biztonsági csavarokat a ház alsó részébe (18) LT Ábra 4.8 A házfedél visszahelyezése és a kijelző tesztelése 16. A kijelző teszteléséhez nyomja meg az LT gombot (19). A LED-ek mindaddig világítanak, amíg a gombot lenyomva tartja. A BAT 100 LSN üzemkész. F.01U Üzemeltetési útmutató Bosch Sicherheitssysteme GmbH
11 Kijelzőközpont Csatlakozások hu 11 5 Csatlakozások SUA2 ATE2 SUA1 BR1 0V 2 +U 3. ATG blsn2 alsn2 blsn1 alsn1 br wh ATE1 1 SUA2 ATE2 SUA1 BR1 0V 2 +U blsn2 2. ATG alsn2 blsn1 br wh alsn1 ATE1 alsn2 blsn2 +U 0V 3 1 SUA2 ATE2 2 SUA1 1. ATG BR1 0V +U blsn2 alsn2 blsn1 alsn1 bk rd ye wh ye wh 4 ATE1 alsn2 blsn2 +U 0V Ábra 5.1 Kapcsolási rajz Pozíció Leírás 1 Az ATG-ATG csatlakozások egy lapos szalagkábel (ATE2 az ATE1 után) és egy 2 tűs kábel (SUA1/2 a SUA1/2 után) segítségével valósulnak meg. 2 A BR1 hidat az alkalmazástól függően el kell távolítani Egy ATG-készlet esetén: nincs szükség módosításra. Két ATG-készlet esetén: távolítsa el a BR1 hidat az első ATG-modulról. Három ATG-készlet esetén: távolítsa el a BR1 hidat az első és a második ATGmodulról. Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U
12 12 hu Karbantartás és javítás Kijelzőközpont Pozíció Leírás 3 Potenciálkiegyenlítődés. 4 Huroktopológia esetén mindkét oldalt árnyékolni kell. Ha a BAT 100 LSN az utolsó eszköz egy ágon, a vonal elhelyezkedése: LSN1 a/b és +U/0V. +U/0V: 12 V - 30 V tápfeszültség a vezérlőközpontból. 6 Karbantartás és javítás Németországban a karbantartási és felügyeleti munkákat a DIN VDE 0833 rendelkezései szabályozzák; ezek a szabályozások előírják a gyártó utasításainak betartását a karbantartási munkák ideje alatt. FIGYELEM! A karbantartási és felügyeleti munkákat rendszeresen, megfelelően kiképzett szakemberekkel kell elvégeztetni. A Bosch Sicherheitssysteme GmbH javasolja a minimum évente egyszer végrehajtandó működésbeli és szemrevételezéses ellenőrzést. Garancia A hibás modulok/eszközök cseréje ingyenes, ha a bejelentés a garancia időtartama alatt történik. Javítás Bármilyen hiba esetén az egész modult/eszközt cserélik. Selejtezés A nem használt elektromos és elektronikus eszközöket/modulokat tilos a rendes háztartási hulladékkal együtt leselejtezni. Selejtezésüket a vonatkozó szabályokkal és előírásokkal (például Európában a WEEE rendelkezéseivel) összhangban kell elvégezni. További dokumentációk Az eszközzel együtt szállított telepítési útmutató és további termékdokumentációk PDFformátumban megtalálhatók az interneten ( F.01U Üzemeltetési útmutató Bosch Sicherheitssysteme GmbH

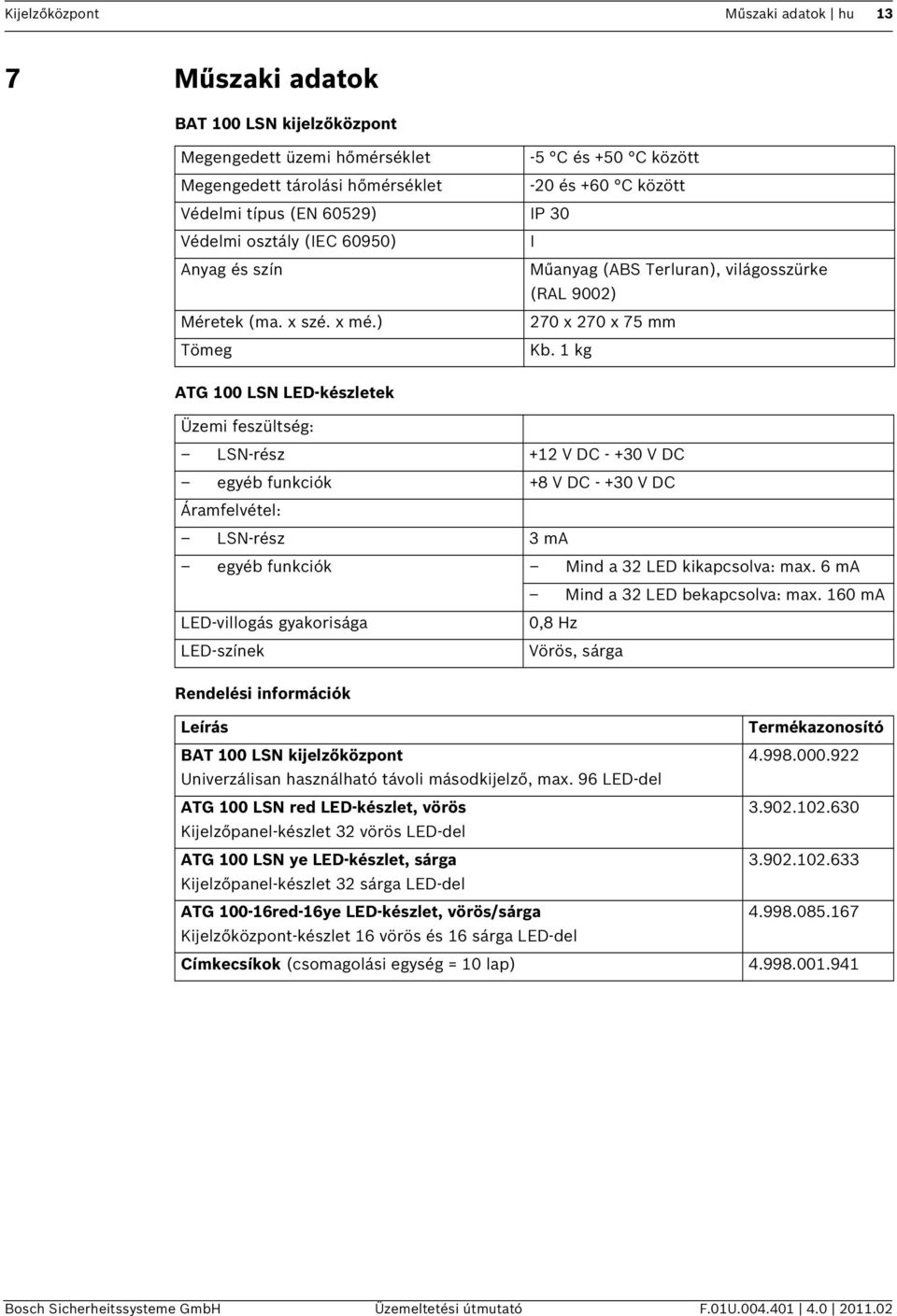

13 Kijelzőközpont Műszaki adatok hu 13 7 Műszaki adatok BAT 100 LSN kijelzőközpont Megengedett üzemi hőmérséklet -5 C és +50 C között Megengedett tárolási hőmérséklet -20 és +60 C között Védelmi típus (EN 60529) IP 30 Védelmi osztály (IEC 60950) I Anyag és szín Műanyag (ABS Terluran), világosszürke (RAL 9002) Méretek (ma.xszé.xmé.) 270x270x75mm Tömeg Kb. 1 kg ATG 100 LSN LED-készletek Üzemi feszültség: LSN-rész +12 V DC V DC egyéb funkciók +8 V DC V DC Áramfelvétel: LSN-rész 3 ma egyéb funkciók Mind a 32 LED kikapcsolva: max. 6 ma Mind a 32 LED bekapcsolva: max. 160 ma LED-villogás gyakorisága LED-színek 0,8 Hz Vörös, sárga Rendelési információk Leírás Termékazonosító BAT 100 LSN kijelzőközpont Univerzálisan használható távoli másodkijelző, max. 96 LED-del ATG 100 LSN red LED-készlet, vörös Kijelzőpanel-készlet 32 vörös LED-del ATG 100 LSN ye LED-készlet, sárga Kijelzőpanel-készlet 32 sárga LED-del ATG red-16ye LED-készlet, vörös/sárga Kijelzőközpont-készlet 16 vörös és 16 sárga LED-del Címkecsíkok (csomagolási egység = 10 lap) Bosch Sicherheitssysteme GmbH Üzemeltetési útmutató F.01U

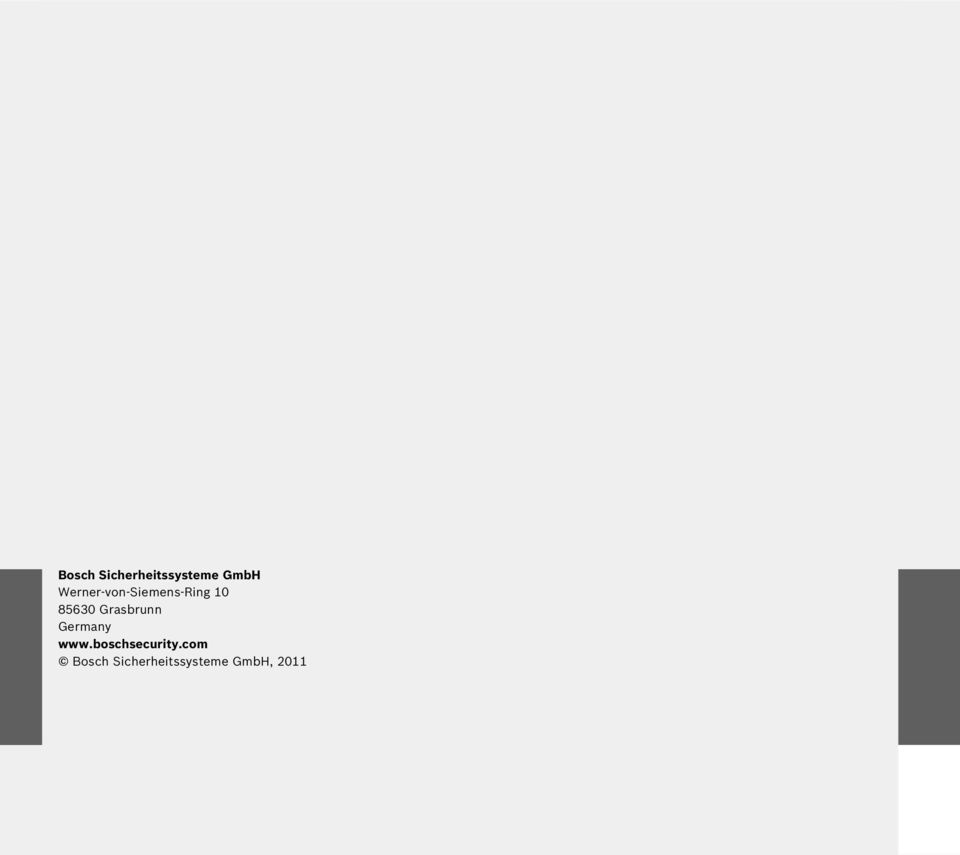

14 Bosch Sicherheitssysteme GmbH Werner-von-Siemens-Ring Grasbrunn Germany Bosch Sicherheitssysteme GmbH, 2011
