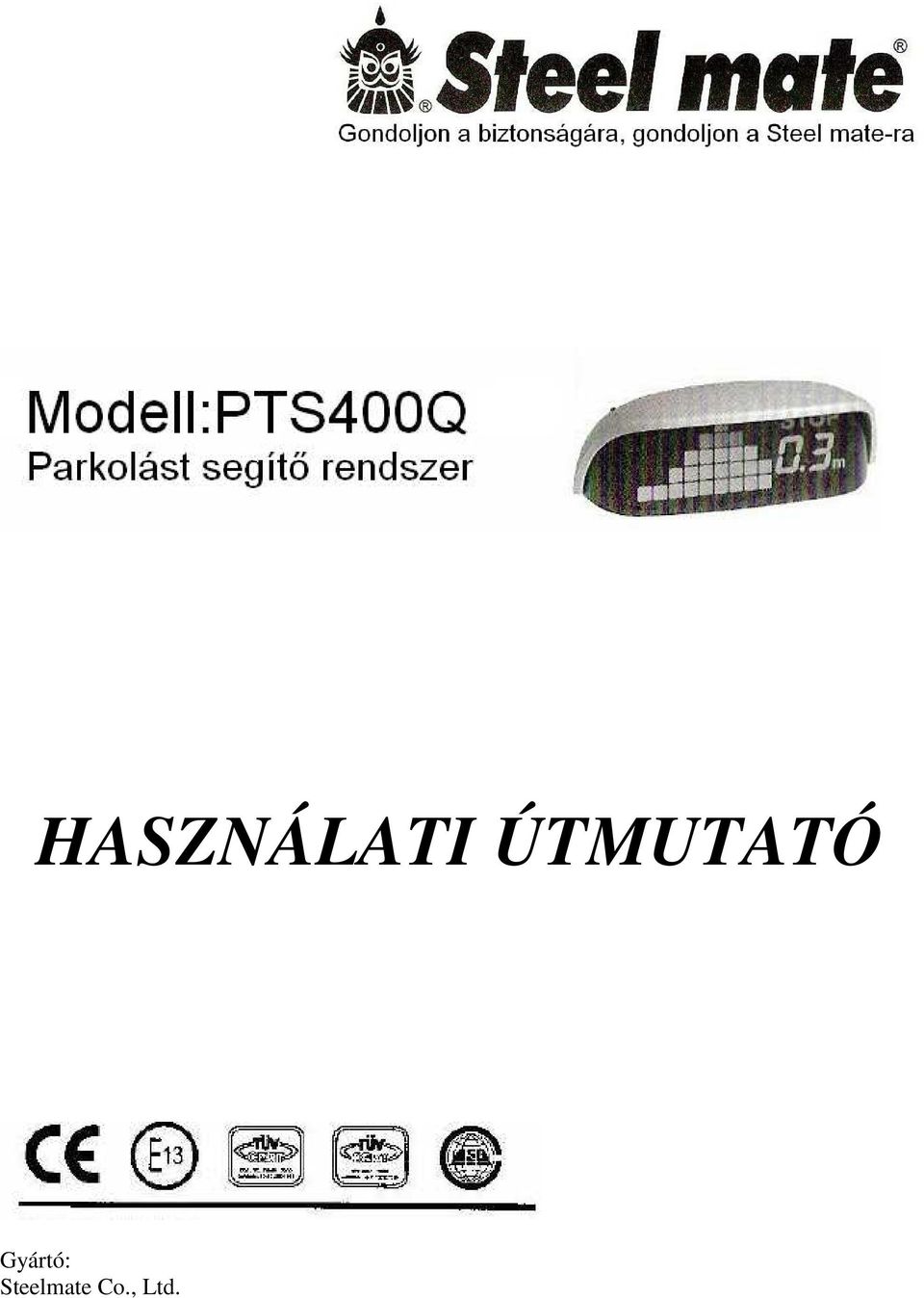

HASZNÁLATI ÚTMUTATÓ. Gyártó: Steelmate Co., Ltd.

Átírás

1 HASZNÁLATI ÚTMUTATÓ Gyártó: Steelmate Co., Ltd.

2 Fontos figyelmeztetés A parkolást segítő rendszer arra készült, hogy segítséget nyújtson a tolatásban. Nem helyettesíti a vezetőnek a tolatáskor általában fennálló felelősségét. A Steelmate semmilyen felelősséget nem vállal a rendszerre hagyatkozva végzett tolatás által okozott károkért. Minden esetben elengedhetetlen a megfelelő vezetési ismeretek használata, mint pl. lassítás, a tükör használata, az elővigyázatosság, stb. 1. Ez az egység csak a 12 V DC-vel ellátott járművekhez használható. 2. A beszerelést szakembernek kell elvégezni. 3. A vezetékek elhelyezésekor kerülni kell a magas hőmérsékletű helyeket! 4. A vezetékek csatlakozási pontját forrasztani és szigetelni kell. 5. Az beszerelés után ellenőrizni kell a rendszer helyes működését. A Parkolást Segítő Rendszer (PTS) ismertetése A parkolást segítő rendszer egy ultrahangos távolságfigyelő rendszer. A tolatás alatt elektronikusan érzékeli a jármű mögötti területet, és ha van valami az autó mögött, erre hangjelzéssel és digitális kijelzővel is figyelmeztet. Termékeink minden darabja szigorú minőségi vizsgálaton esett át, mielőtt a piacra került volna. Tág hőmérséklethatárok között (-40 0 C C) megbízhatóan működik, és nagyon hasznos az esőben, hóban, éjszaka, stb. végzett tolatás során. A Steelmate parkolást segítő rendszer nagy segítséget nyújt tolatáskor. Jellemzői: 1. Észlelési távolság: 0,30-1,70 m 2. Vezeték nélküli kapcsolat az ECU (elektronikus vezérlőegység) és a kijelző között 3. Minden aktiváláskor önteszt 4. 3 színes LED mátrix kijelző mutatja a tárgy/akadály helyét 5. Téves riasztás ellen védett technológia 6. Minden időjárásban használható konstrukció (-40 0 C C) 7. Könnyen beszerelhető 8. Hangerő szabályozás Specifikációk: a. Feszültség: 12 V ± 3V b. ECU áramfelvétel: 35 ma ± 5 ma c. Kijelző áramfelvétel: < 270 ma d. Hangjelzés: 70 ~ 90 db 2

3 A digitális LED mátrix kijelző 3

4 Öntesztelő funkció Hátramenetbe kapcsoláskor a rendszer teszteli az összes érzékelőt. Ha minden érzékelő rendben van, a rendszer egyszer sípol, és a LED kijelző egyszer felvillan. Amennyiben az érzékelőkkel bármilyen probléma van, a rendszer háromszor sípol, amivel azt jelzi, hogy egy, vagy több érzékelő nem működik jól. 4

5 A rendszer működése Hátramenetbe kapcsoláskor a rendszer az összes érzékelőt ellenőrzi, és észleli a tárgyakat/akadályokat. a) A tárgy távolsága: > 1,8 m 1. zóna, a zöld LED kijelző villog b) A tárgy távolsága: 1,7-0,3 m A kijelző a távolságot digitálisan, szám formában és a tárgy helyét a LED mátrix kijelzőn mutatja. c) A tárgy távolsága: < 0,3 m -P lesz látható, és a Stop villog a kijelzőn. 5

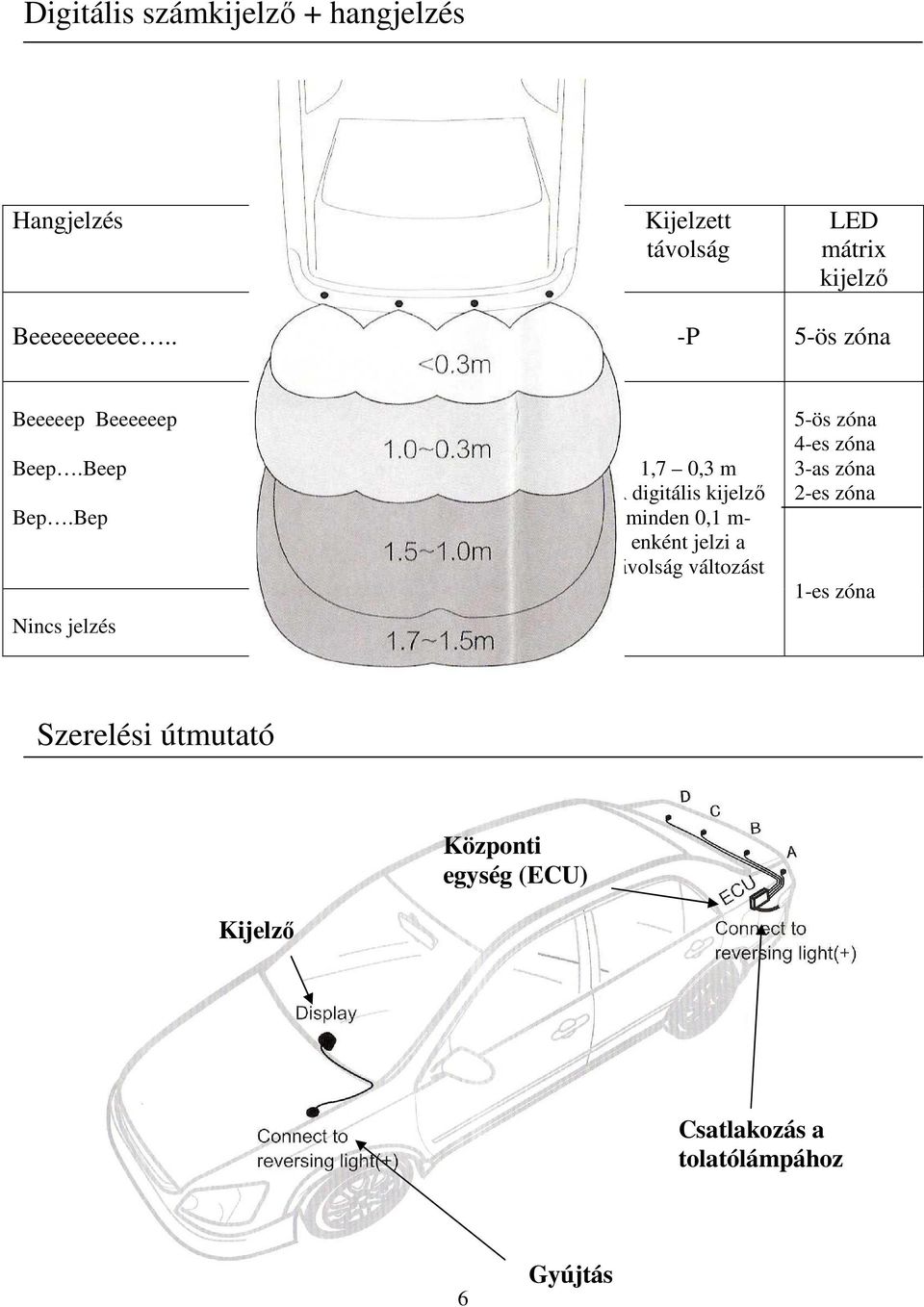

6 Digitális számkijelző + hangjelzés Hangjelzés Kijelzett távolság LED mátrix kijelző Beeeeeeeeee.. -P 5-ös zóna Beeeeep Beeeeeep Beep.Beep Bep.Bep Nincs jelzés 1,7 0,3 m A digitális kijelző minden 0,1 m- enként jelzi a távolság változást 5-ös zóna 4-es zóna 3-as zóna 2-es zóna 1-es zóna Szerelési útmutató Központi egység (ECU) Kijelző Csatlakozás a tolatólámpához 6 Gyújtás

7 Az érzékelő beszerelése Gyújtás 1. Ellenőrizzük, hogy a lyukfúró mérete illeszkedjen az érzékelő átmérőjéhez 2. Az érzékelőt függőlegesen kell beszerelni úgy, hogy az up jelölés a felső részen legyen. Az ECU (elektronikus központi egység) beszerelése Szereljük az ECU-t a csomagtartóba A piros vezetéket csatlakoztassuk a tolatólámpához (+) 7

8 A kijelző beszerelése A kijelző beszereléséhez tisztítsuk meg a műszerfalat Működési teszt Vegyük le a kijelzőről a 3M matricát Szereljük fel a kijelzőt stabilan a műszerfalra úgy, hogy azt a vezető jól lássa Az beszerelést követően, a rendszer tulajdonságainak/működésének tesztelése falappal (20 cm széles x 100 cm magas). 8

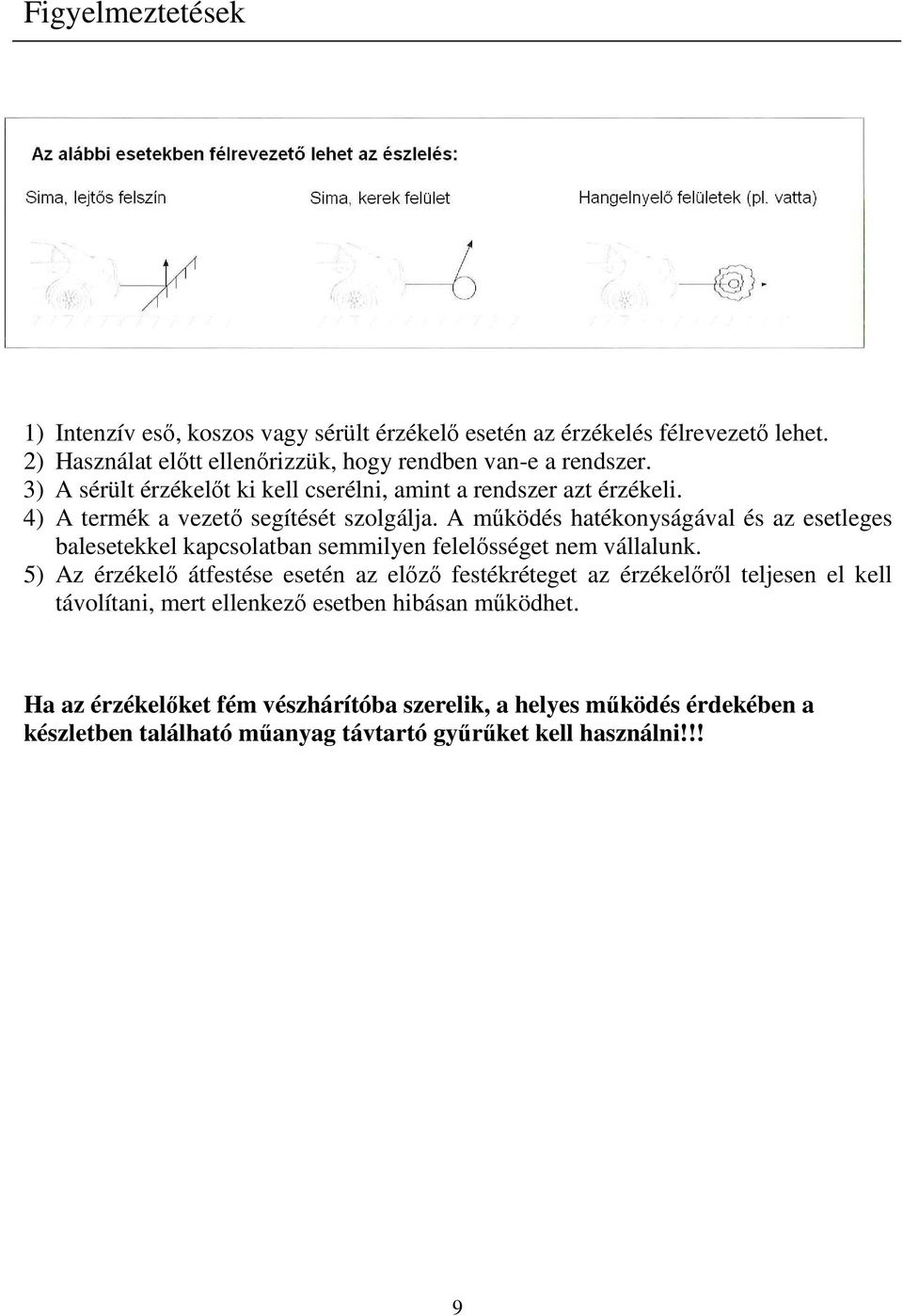

9 Figyelmeztetések 1) Intenzív eső, koszos vagy sérült érzékelő esetén az érzékelés félrevezető lehet. 2) Használat előtt ellenőrizzük, hogy rendben van-e a rendszer. 3) A sérült érzékelőt ki kell cserélni, amint a rendszer azt érzékeli. 4) A termék a vezető segítését szolgálja. A működés hatékonyságával és az esetleges balesetekkel kapcsolatban semmilyen felelősséget nem vállalunk. 5) Az érzékelő átfestése esetén az előző festékréteget az érzékelőről teljesen el kell távolítani, mert ellenkező esetben hibásan működhet. Ha az érzékelőket fém vészhárítóba szerelik, a helyes működés érdekében a készletben található műanyag távtartó gyűrűket kell használni!!! 9
