DiBos 8, SCSI Upgrade Kit DBEK061. Telepítési útmutató

Átírás

1 DiBos 8, SCSI Upgrade Kit DBEK061 hu Telepítési útmutató

2

3 DiBos 8, SCSI Upgrade Kit Tartalomjegyzék hu 3 Tartalomjegyzék 1 Bevezetés 4 2 Biztonsági tudnivalók 4 3 Upgrade Kit DBEK A DiBos bővítése Előkészítő lépések A DiBos 19" bővítése A DiBos Micro bővítése A szoftver testreszabása 7 5 Javítási tudnivalók 8 6 Műszaki segélyközpont 8 Bosch Sicherheitssysteme GmbH Telepítési útmutató F.01U V

4 4 hu Bevezetés DiBos 8, SCSI Upgrade Kit 1 Bevezetés Jelen dokumentum a meglévő DiBos 8 bővítési eljárását mutatja be. A bővítés az alábbi készülékekhez érhető el: - DiBos 19": Minden, egy szabad PCI-aljzattal rendelkező egység. - DiBos Micro: Minden DB 06 C1 xxx egység, a szükséges PCI-aljzatnak megfelelően. A művelet megkezdése előtt kérjük, olvassa el az összes biztonsági útmutatást. Az elektrosztatikus kisülések elkerülése érdekében a megfelelő CMOS/MOSFET kezelési óvintézkedéseket tartsa be. i FIGYELEM! Az Ön országában érvényes tudnivalókat a DiBos termékhez kapott CD-lemezen találja. 2 Biztonsági tudnivalók Kérjük, a készülék működtetése során tartsa be az alábbi biztonsági óvintézkedéseket, mivel a készülék érzékeny CMOS áramköri kártyákkal rendelkezik. i FIGYELEM! - Mielőtt megkezdené a műveletet, mindenképpen lépjen ki a szoftverből, kapcsolja ki a készüléket, és húzza ki a konnektorból a tápkábelt is. - Az elektrosztatikus kisülések elkerülése érdekében a megfelelő CMOS/MOSFET kezelési óvintézkedéseket tartsa be. Viseljen földelést biztosító csuklószorítót, és tartsa be a vonatkozó ESD biztonsági óvintézkedéseket, amikor elektrosztatikailag érzékeny nyomtatott áramköri kártyákkal dolgozik. 3 Upgrade Kit DBEK061 Ez a bővítőkészlet az alábbiakat tartalmazza: - 1 db SCSI adapter - 1 db SCSI kábel - Kézikönyv a bővítési eljárás lépéseivel - A bővítést jelölő címkét közvetlenül az egységre kell szerelni későbbi javítás esetére Ez a bővítőkészlet (DBEK061) egy SCSI adapterrel bővíti az Ön DBxxxxxxx készülékét. Ezáltal lehetőséget nyújt a merevlemez-kapacitás külső eszközökkel történő bővítésére. F.01U V Telepítési útmutató Bosch Sicherheitssysteme GmbH

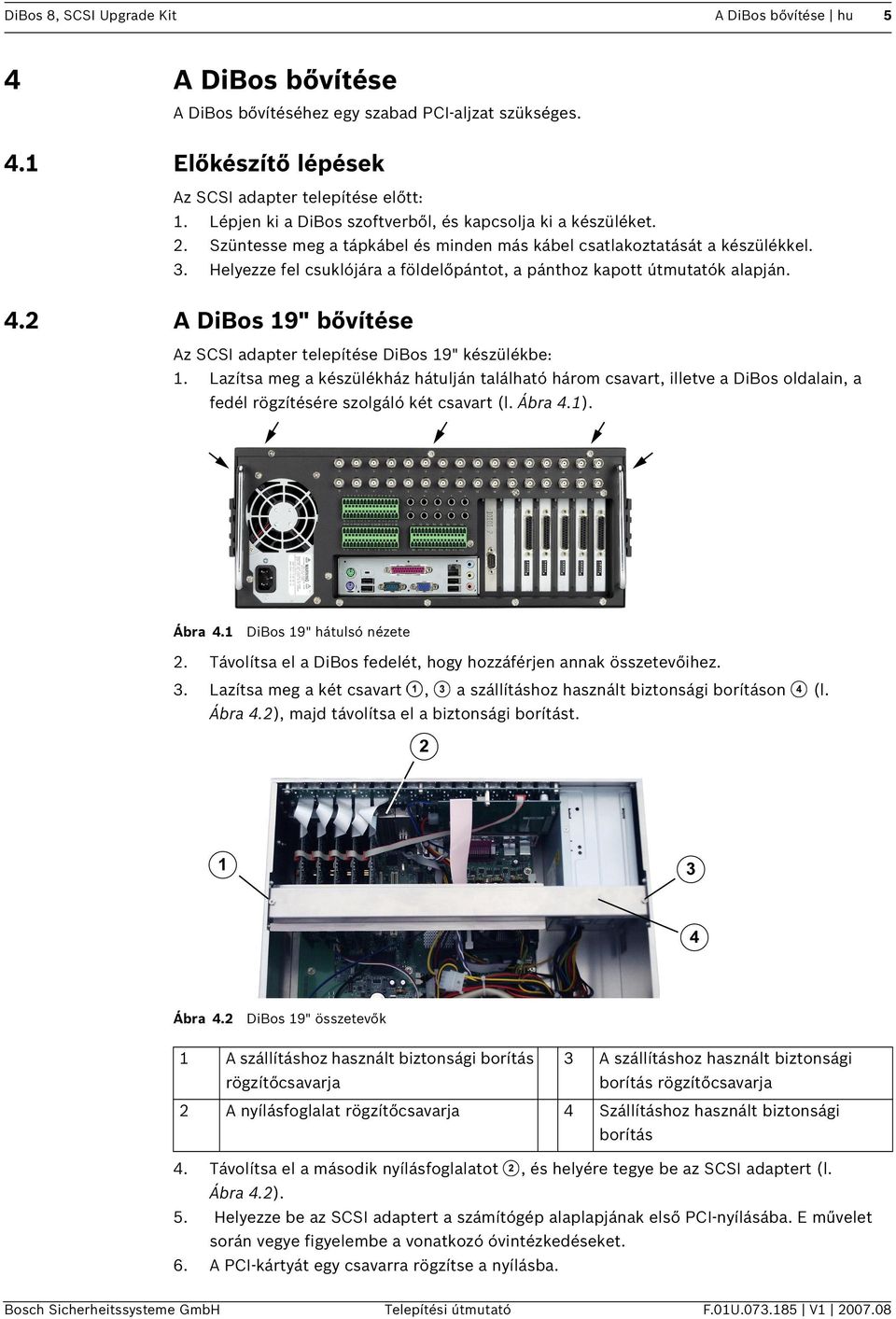

5 DiBos 8, SCSI Upgrade Kit 4 A DiBos bővítése hu 5 A DiBos bővítése A DiBos bővítéséhez egy szabad PCI-aljzat szükséges. 4.1 Előkészítő lépések Az SCSI adapter telepítése előtt: Lépjen ki a DiBos szoftverből, és kapcsolja ki a készüléket. 2. Szüntesse meg a tápkábel és minden más kábel csatlakoztatását a készülékkel. 3. Helyezze fel csuklójára a földelőpántot, a pánthoz kapott útmutatók alapján. A DiBos 19" bővítése Az SCSI adapter telepítése DiBos 19" készülékbe: 1. Lazítsa meg a készülékház hátulján található három csavart, illetve a DiBos oldalain, a fedél rögzítésére szolgáló két csavart (l. Ábra 4.1). Ábra 4.1 DiBos 19" hátulsó nézete 2. Távolítsa el a DiBos fedelét, hogy hozzáférjen annak összetevőihez. 3. Lazítsa meg a két csavart, a szállításhoz használt biztonsági borításon (l. Ábra 4.2), majd távolítsa el a biztonsági borítást. Ábra 4.2 DiBos 19" összetevők 1 A szállításhoz használt biztonsági borítás 3 rögzítőcsavarja 2 A szállításhoz használt biztonsági borítás rögzítőcsavarja A nyílásfoglalat rögzítőcsavarja 4 Szállításhoz használt biztonsági borítás 4. Távolítsa el a második nyílásfoglalatot, és helyére tegye be az SCSI adaptert (l. Ábra 4.2). 5. Helyezze be az SCSI adaptert a számítógép alaplapjának első PCI-nyílásába. E művelet során vegye figyelembe a vonatkozó óvintézkedéseket. 6. A PCI-kártyát egy csavarra rögzítse a nyílásba. Bosch Sicherheitssysteme GmbH Telepítési útmutató F.01U V

6 6 hu A DiBos bővítése 7. DiBos 8, SCSI Upgrade Kit Tegye vissza a helyére a szállításhoz használt biztonsági borítást, csavarozza vissza ennek csavarjait, majd rögzítse a legutóbb beszerelt PCI-kártyát a mechanikus karokkal. 8. Zárja le a gépházfedelet, és csavarozzon vissza a helyére minden csavart. 9. Ragassza fel a bővítőkészlet címkéjét a típusjelölő címke mellé, a készülék elülső oldalára. 10. Csatlakoztassa újra az SCSI eszközhöz tartozó csatlakozókábelt, illetve az összes többi kábelt. 11. Először az SCSI eszközöket lássa el árammal. 12. Csatlakoztassa újra a DiBos tápkábelét. A DiBos automatikusan elindul. 4.3 A DiBos Micro bővítése Az SCSI adapter beszerelése DiBos Micro készülékbe: 1. Lazítsa meg a DiBos készülékház hátoldalán található három csavart a borítás eltávolításához (l. Ábra 4.3). Ábra 4.3 A DiBos 19" és a DiBos Micro hátulsó nézete 2. Távolítsa el a DiBos fedelét, hogy hozzáférjen annak összetevőihez. 3. Lazítsa meg a szállításhoz használt biztonsági borítás meg a rögzítőhorog két csavarját két csavarját,, és lazítsa (l. Ábra 4.4). Távolítsa el a szállításhoz használt biztonsági borítást a(z) Riser kártyával, és a hozzájuk rögzített Input/Output kártyával és merevítő kártyával együtt. Ábra 4.4 F.01U V DiBos összetevők Telepítési útmutató Bosch Sicherheitssysteme GmbH

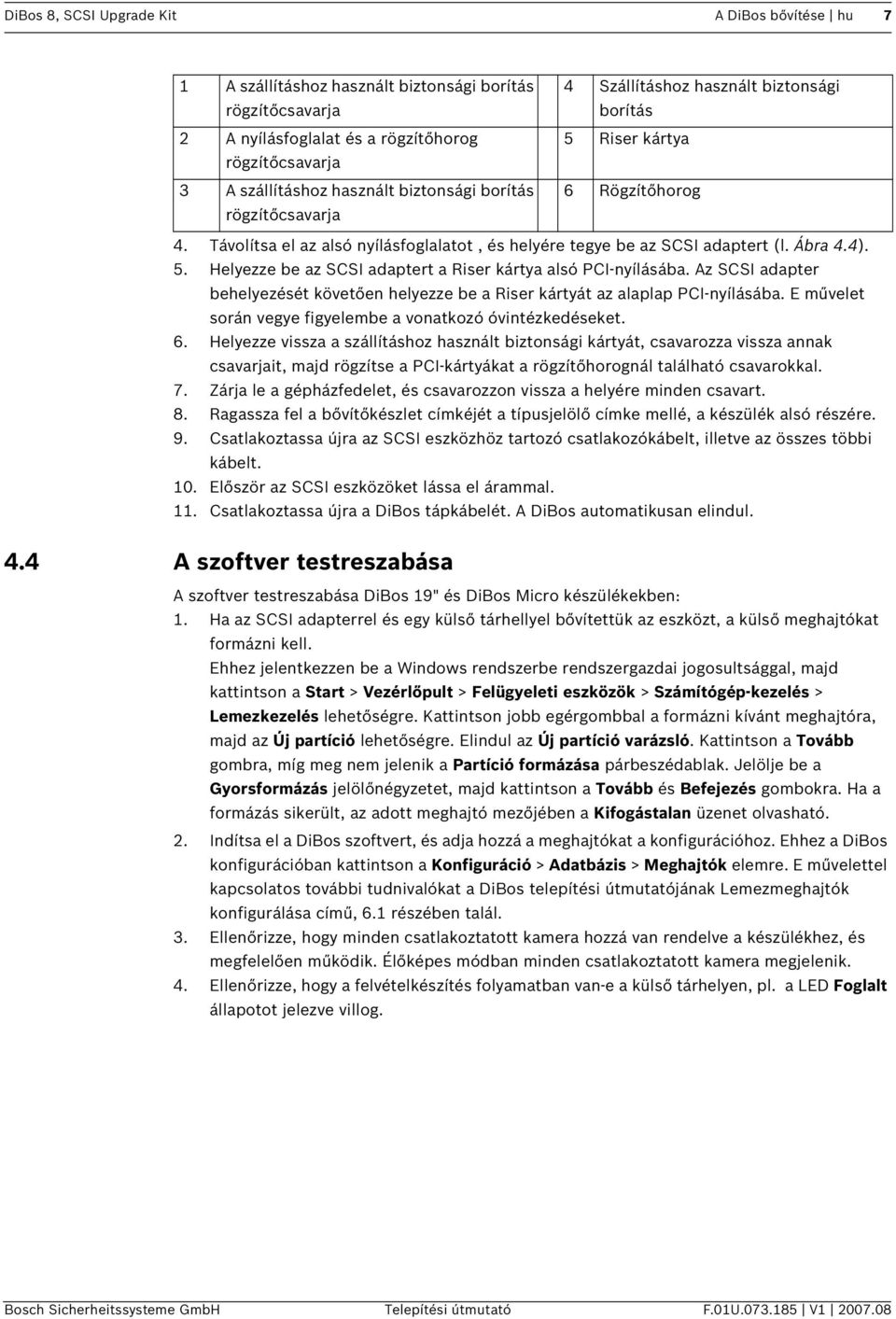

7 DiBos 8, SCSI Upgrade Kit A DiBos bővítése hu 7 1 A szállításhoz használt biztonsági borítás rögzítőcsavarja 2 A nyílásfoglalat és a rögzítőhorog rögzítőcsavarja 3 A szállításhoz használt biztonsági borítás rögzítőcsavarja 4 Szállításhoz használt biztonsági borítás 5 Riser kártya 6 Rögzítőhorog 4. Távolítsa el az alsó nyílásfoglalatot, és helyére tegye be az SCSI adaptert (l. Ábra 4.4). 5. Helyezze be az SCSI adaptert a Riser kártya alsó PCI-nyílásába. Az SCSI adapter behelyezését követően helyezze be a Riser kártyát az alaplap PCI-nyílásába. E művelet során vegye figyelembe a vonatkozó óvintézkedéseket. 6. Helyezze vissza a szállításhoz használt biztonsági kártyát, csavarozza vissza annak csavarjait, majd rögzítse a PCI-kártyákat a rögzítőhorognál található csavarokkal. 7. Zárja le a gépházfedelet, és csavarozzon vissza a helyére minden csavart. 8. Ragassza fel a bővítőkészlet címkéjét a típusjelölő címke mellé, a készülék alsó részére. 9. Csatlakoztassa újra az SCSI eszközhöz tartozó csatlakozókábelt, illetve az összes többi kábelt. 10. Először az SCSI eszközöket lássa el árammal. 11. Csatlakoztassa újra a DiBos tápkábelét. A DiBos automatikusan elindul. 4.4 A szoftver testreszabása A szoftver testreszabása DiBos 19" és DiBos Micro készülékekben: 1. Ha az SCSI adapterrel és egy külső tárhellyel bővítettük az eszközt, a külső meghajtókat formázni kell. Ehhez jelentkezzen be a Windows rendszerbe rendszergazdai jogosultsággal, majd kattintson a Start > Vezérlőpult > Felügyeleti eszközök > Számítógép-kezelés > Lemezkezelés lehetőségre. Kattintson jobb egérgombbal a formázni kívánt meghajtóra, majd az Új partíció lehetőségre. Elindul az Új partíció varázsló. Kattintson a Tovább gombra, míg meg nem jelenik a Partíció formázása párbeszédablak. Jelölje be a Gyorsformázás jelölőnégyzetet, majd kattintson a Tovább és Befejezés gombokra. Ha a formázás sikerült, az adott meghajtó mezőjében a Kifogástalan üzenet olvasható. 2. Indítsa el a DiBos szoftvert, és adja hozzá a meghajtókat a konfigurációhoz. Ehhez a DiBos konfigurációban kattintson a Konfiguráció > Adatbázis > Meghajtók elemre. E művelettel kapcsolatos további tudnivalókat a DiBos telepítési útmutatójának Lemezmeghajtók konfigurálása című, 6.1 részében talál. 3. Ellenőrizze, hogy minden csatlakoztatott kamera hozzá van rendelve a készülékhez, és megfelelően működik. Élőképes módban minden csatlakoztatott kamera megjelenik. 4. Ellenőrizze, hogy a felvételkészítés folyamatban van-e a külső tárhelyen, pl. a LED Foglalt állapotot jelezve villog. Bosch Sicherheitssysteme GmbH Telepítési útmutató F.01U V

8 8 hu Javítási tudnivalók DiBos 8, SCSI Upgrade Kit 5 Javítási tudnivalók Rendkívül fontos, hogy kapcsolatfelvétel esetén a műszaki támogatócsoportnak vagy az ügyfélszolgálatnak jelezze a DiBos egység bővítésének tényét, mivel a terméken található eredeti címke immár nem a készülék valós konfigurációs állapotát tükrözi. Ha a készülék javításra szorul, az alábbi információkat adja meg a Bosch munkatársának: - A DiBos készülék cikkszáma - Minden kiegészítő tartozék cikkszáma 6 Műszaki segélyközpont USA Telefon: vagy Fax: or NationalServiceCenter@ca.slr.com Kanada Telefon: Európa, Közel-Kelet és Ázsia Csendes-óceáni térsége Telefon: Fax: rmahelpdesk@solectron.com A további tudnivalókat lásd: F.01U V Telepítési útmutató Bosch Sicherheitssysteme GmbH

9

10

11

12 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D Ottobrunn Germany Telefon Fax Bosch Sicherheitssysteme GmbH, 2007
