VideoJet X10/X20/X40. Hálózati videokiszolgáló. Gyorstelepítési útmutató

Átírás

1 VideoJet X10/X20/X40 Hálózati videokiszolgáló hu Gyorstelepítési útmutató

2 VideoJet X10/X20/X40 Általános tájékoztató hu 2 1 Általános tájékoztató A Gyorstelepítési útmutató utasításai a VideoJet X10, VideoJet X20 és VideoJet X40 egységekre vonatkoznak. A címlapon a VideoJet X40 készülék látható. Az ábrákon látható VideoJet X40 minden verzióra vonatkozik. i FIGYELEM! Mindig ismerkedjen meg a biztonsági előírásokkal a felhasználói útmutató vonatkozó fejezetében (lásd a mellékelt CD-ROM lemezt). A felhasználói útmutatóban további fontos információkat talál a telepítéssel és a készülék üzemeltetésével kapcsolatban. A Gyorstelepítési útmutató utasításai csak a VideoJet X10, VideoJet X20 és a VideoJet X40 alapvető telepítését ismertetik, nem helyettesíthetik a teljes felhasználói kézikönyvet. Részletes információkat az adott eszköz online súgójában talál. Bosch Security Systems Gyorstelepítési útmutató F.01U V

3 3 hu Az alapkészlet tartalma VideoJet X10/X20/X40 2 Az alapkészlet tartalma VideoJet X10, VideoJet X20 vagy VideoJet X40 hálózati videokiszolgáló Fúrósablon Négy rugós csíptetőaljzat Termék CD-lemeze Gyorstelepítési útmutató F.01U V Gyorstelepítési útmutató Bosch Security Systems

4 VideoJet X10/X20/X40 A csomag kibontása hu 4 3 A csomag kibontása Ellenőrizze a csomag tartalmát, győződjön meg róla, hogy az összes alkatrész sértetlen-e. Ellenőriztesse a készüléket a Bosch Security Systems céggel, amennyiben bármi sérülést fedez fel! Bosch Security Systems Gyorstelepítési útmutató F.01U V

5 5 hu Csatlakoztatás VideoJet X10/X20/X40 4 Csatlakoztatás 4.1 A kamerá(k) csatlakoztatása VideoJet X10: Csatlakoztassa a kamerát a Video In aljzatba. VideoJet X20: Csatlakoztasson egy-egy kamerát a Video In 1 és a Video In 2 aljzatba. VideoJet X40: Csatlakoztasson egy-egy kamerát, a Video In 4 aljzatot a Video In 1 aljzatba. F.01U V Gyorstelepítési útmutató Bosch Security Systems

6 VideoJet X10/X20/X40 Csatlakoztatás hu Hangegységek csatlakoztatása Használja az Audio In és az Audio Out csatlakozóaljzatokat az audiocsatlakozásokhoz. Bosch Security Systems Gyorstelepítési útmutató F.01U V

7 7 hu Csatlakoztatás VideoJet X10/X20/X A riasztáskapcsolók és a relécsatlakozások csatlakoztatása A riasztáskapcsolókat csatlakoztassa a megfelelő érintkezőkre. A relécsatlakozásokat kösse rá a megfelelő érintkezőkre. F.01U V Gyorstelepítési útmutató Bosch Security Systems

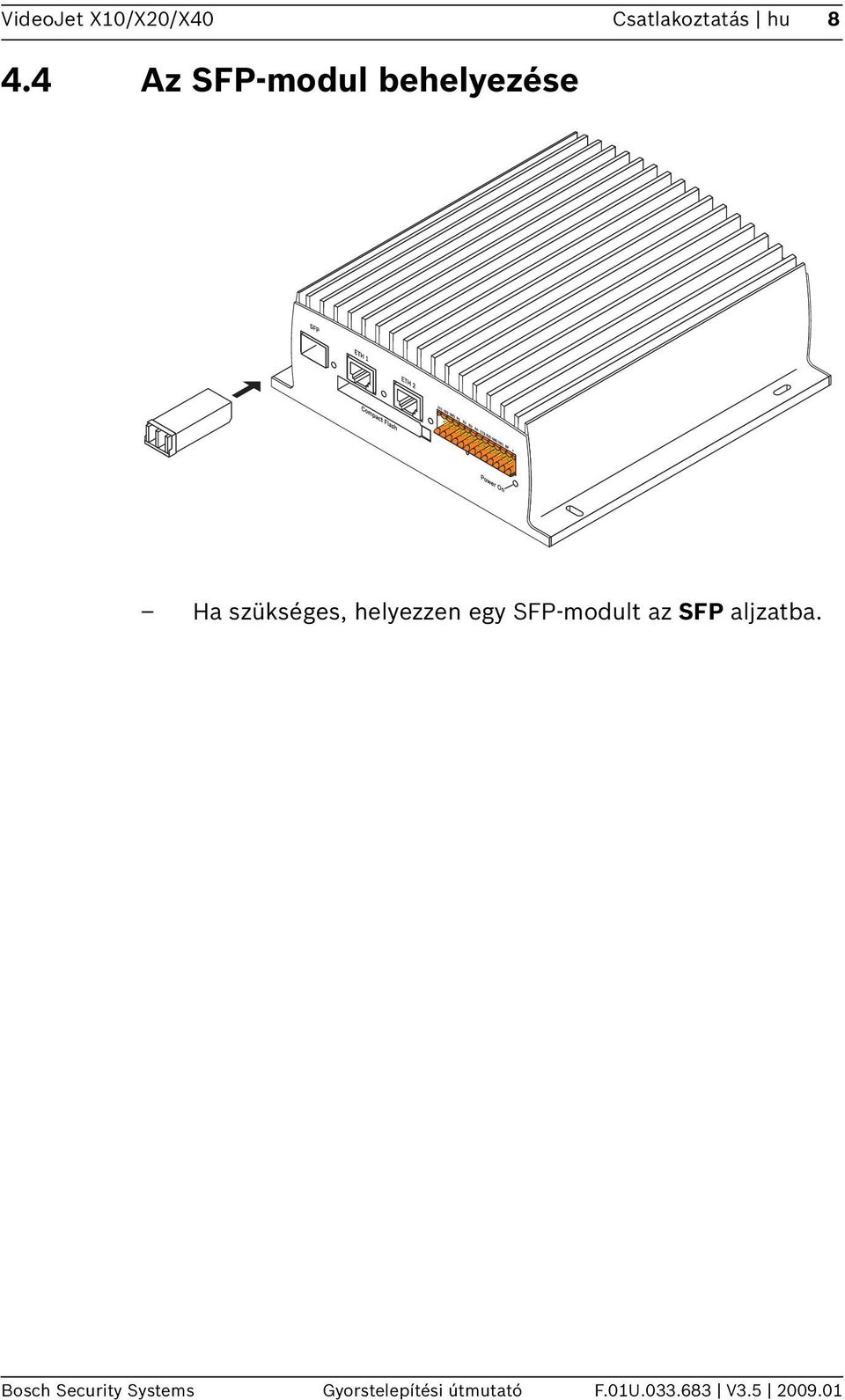

8 VideoJet X10/X20/X40 Csatlakoztatás hu Az SFP-modul behelyezése Ha szükséges, helyezzen egy SFP-modult az SFP aljzatba. Bosch Security Systems Gyorstelepítési útmutató F.01U V

9 9 hu Csatlakoztatás VideoJet X10/X20/X Az egység csatlakoztatása a hálózatra és a tápegységhez Csatlakoztassa az egységet a hálózatra az ETH 1 aljzaton keresztül. Ha szükséges, használjon redundáns hálózati csatlakozást vagy az ETH 2 aljzat használatával csatlakoztasson egy iscsi RAID rendszert. Csatlakoztassa a tápegység vezetékeit a + és a érintkezőkre. A tápegységet csatlakoztassa a hálózati aljzatba. Megjegyzés: Az alapkészlet nem tartalmazza a tápegységeket. A tápegységek különböző változatokban megrendelhetők a Bosch Security Systems vállalatnál. F.01U V Gyorstelepítési útmutató Bosch Security Systems

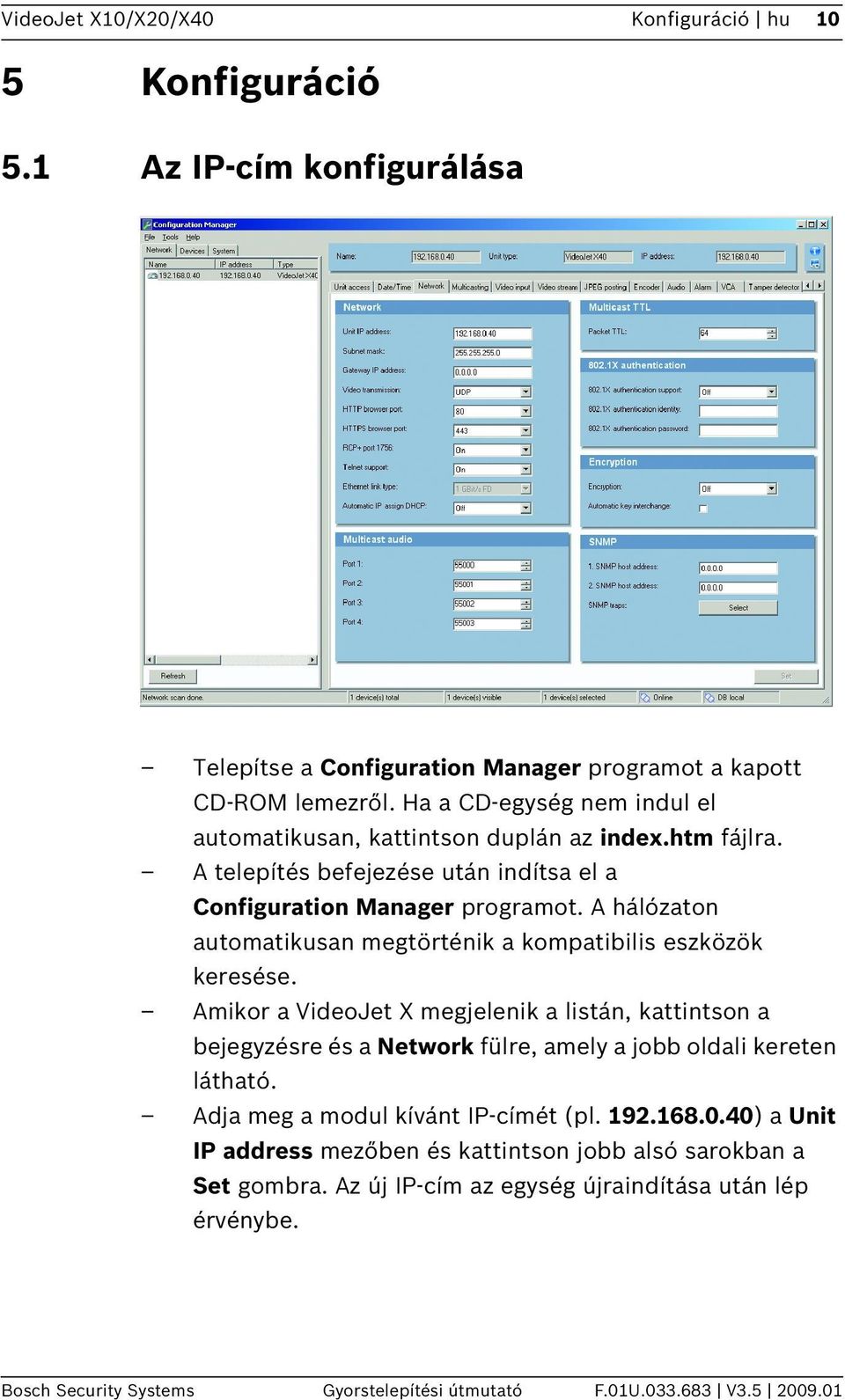

10 VideoJet X10/X20/X40 Konfiguráció hu 10 5 Konfiguráció 5.1 Az IP-cím konfigurálása Telepítse a Configuration Manager programot a kapott CD-ROM lemezről. Ha a CD-egység nem indul el automatikusan, kattintson duplán az index.htm fájlra. A telepítés befejezése után indítsa el a Configuration Manager programot. A hálózaton automatikusan megtörténik a kompatibilis eszközök keresése. Amikor a VideoJet X megjelenik a listán, kattintson a bejegyzésre és a Network fülre, amely a jobb oldali kereten látható. Adja meg a modul kívánt IP-címét (pl ) a Unit IP address mezőben és kattintson jobb alsó sarokban a Set gombra. Az új IP-cím az egység újraindítása után lép érvénybe. Bosch Security Systems Gyorstelepítési útmutató F.01U V

11 11 hu Konfiguráció 5.2 VideoJet X10/X20/X40 A konfiguráció tesztelése Indítsa el a webböngészőt, és írja be az egység IP-címét (pl. így ellenőrizheti annak megfelelő csatlakozását a hálózathoz. Megjegyzés: A számítógép videokártyájának színmélységét állítsa 16 vagy 32 bites értékre, így a számítógép képes megjeleníteni a videoképeket. A weblapok tetején lévő hivatkozások segítségével navigálhat. F.01U V Gyorstelepítési útmutató Bosch Security Systems

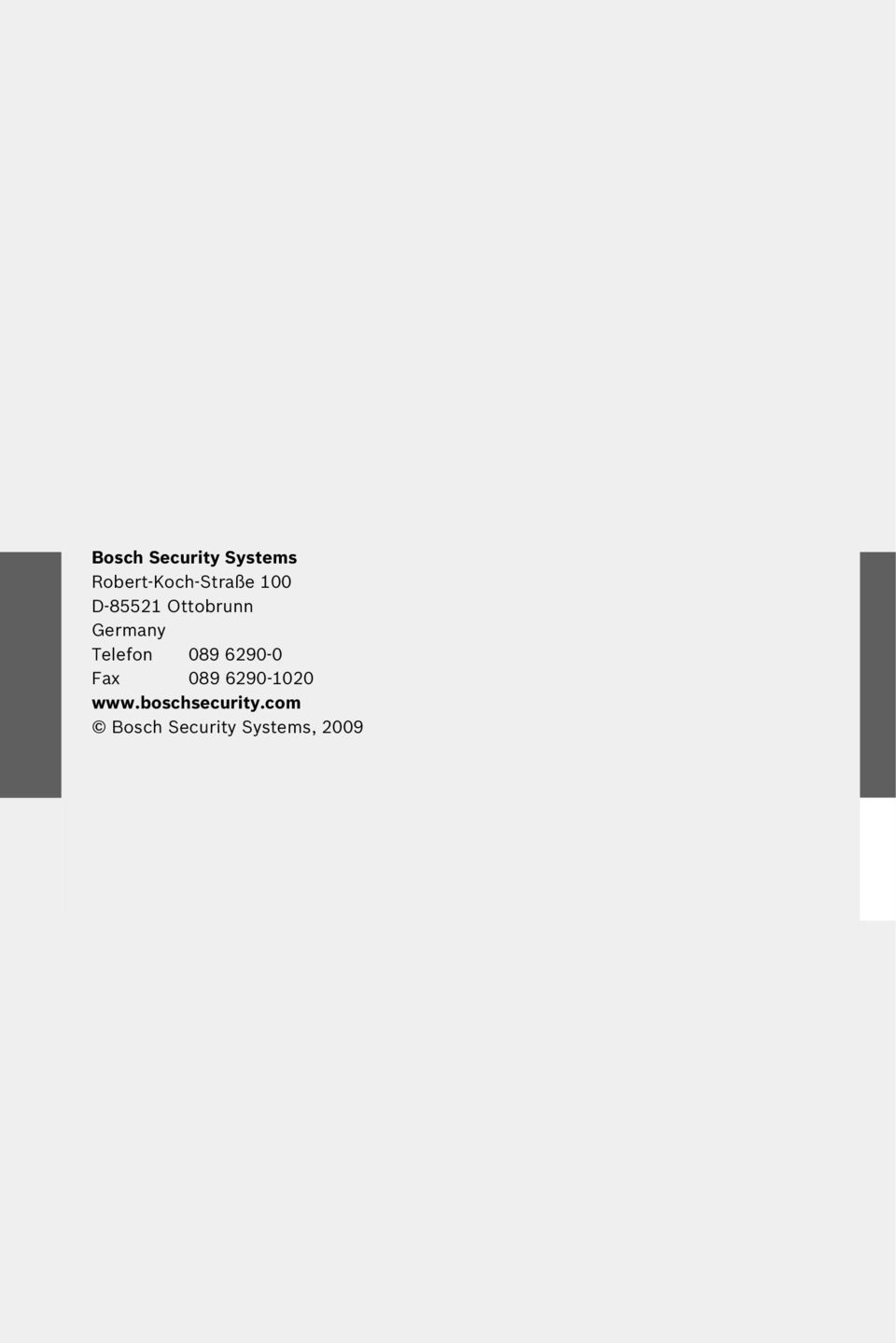

12 Bosch Security Systems Robert-Koch-Straße 100 D Ottobrunn Germany Telefon Fax Bosch Security Systems, 2009
