Z-E2014M. Beszerelési útmutató VW

Átírás

1 Z-E2014M Beszerelési útmutató VW

2 Csatlakoztatás előkészítése Kösse össze a fő csatlakozó kábel megfelelő csatlakozóját a CAN/Stalk interfésszel. Csatlakoztassa a fő csatlakozó kábelt, ahogy azt az ábrán látja. Figyeljen arra, hogy a fő csatlakozó kábelbe beépített 8 tűs csatlakozót megfelelően kösse rá a Z-E2014M készülékre.

3 1. Mielőtt eltávolítja a gyárilag beépített VW készüléket, készítse elő a Z-E2014Met a beszerelésre. Az ábrát követve kösse össze a mellékelt fő csatlakozó kábelt a Z- E2014M-mel. Csatlakoztassa a CAN/Stalk interfészhez a fő csatlakozó kábel megfelelő csatlakozóját. 2. Távolítsa el a gyári készüléket: a jobb oldalról kezdve óvatosan emelje ki a keretet egy műanyag panel eltávolító eszköz segítségével. Nagyon fontos a megfelelő eszköz használata. 3. Az óra járásával ellentétes irányba mozgassa az eszközt, hogy kiemelje a keretet a konzolból. A keretnek teljesen el kell válnia a konzoltól. 4. Csavarozza ki és távolítsa el a négy darab torx csavart a gyári VW rádióból.

4 5. Óvatosan vegye ki a gyári VW rádiót a rekeszből. Húzza ki az összes kábelt a készülék hátoldalán. Tegye félre a készüléket, nehogy sérülés érje. Húzza ki a kábeleket a konzolból úgy, hogy csatlakoztathassa majd hozzájuk az új készüléket. 6. Rögzítse a GPS antennát a szélvédő alatt egy megfelelő helyre (ahol nem zavar a kilátásban). Vezesse el az antennakábelt a rekeszhez. Igény szerint szerelje be a külső Bluetooth mikrofont. A legjobb, ha a visszapillantó tükör vagy a kormánykerék mögé helyezi el. 7. Csatlakoztassa a Z-E2014M Quadlock csatlakozóját a járműhöz, és rögzítse. Kösse a GPS antennakábel Fakra csatlakozóját a készülék hátoldalához. Ha beszerelte a külső mikrofont, kösse annak a csatlakozóját is oda. Mielőtt beteheti a rekeszbe a Z-E2014M-et, össze kell kötni a készülékkel az FM antenna dupla Fakra csatlakozóját. 8. Tegye oldalra a kábeleket, hogy be tudja tolni a Z-E2014M készüléket a rekeszbe. Ne fejtsen ki mechanikus erőt a készülék elejére, nehogy elszakadjanak a vezetékek vagy eltörjenek a csatlakozók. Rögzítse a Z-E2014M-et a helyére a négy gyári torx csavarral.

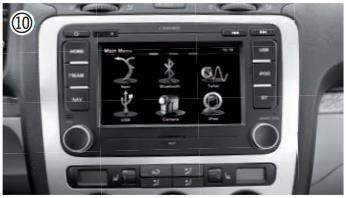

5 9. Tegye vissza a díszperemet. Ezzel véget ért a beépítés. 10. Ha készen van a beszereléssel, indítsa be a motort, és menjen ki a szabadba a garázsból (a GPS antenna így fogja a jeleket). A Z-E2014M a gyújtással együtt kapcsol be. A NAV gomb lenyomásával válassza ki manuálisan a navigációs üzemmódot. Kb. 3-5 perc szükséges a Sat Fix beállításához. Amíg a készülék a GPS szatelliteket keresi, a képernyőn egy forgó piros ikon jelenik meg. Kikapcsolhatja a készüléket, beírhat egy célállomást vagy folytathatja a funkciók beállítását igény szerint.

6 A jármű saját diagnosztikai géppel (DME) rendelkezik. A hibajelzések elkerülése érdekében még a beszerelés előtt feltétlenül távolítsa el a jármű akkumulátorának negatív pólusát. A Z-E2014M tökéletes működése csak akkor szavatolható, ha a készülékhez mellékelt kiegészítőket használja. Semmilyen változtatásra sincs szükség a gyári kábeleken. Igény szerint választhat a beépített vagy a külső (be kell szerelni) mikrofon között, viszont megfelelően illeszteni kell a mikrofon forrását a Bluetooth üzemmódhoz a Setup Menüben. A Z-E2014M végleges beszerelése előtt ellenőrizze le, hogy az összes csatlakozó jól van bekötve és bepattintva a készülék hátoldalába. Kérdések vagy probléma esetén forduljon ahhoz a ZENEC kereskedőhöz, akitől a készüléket vásárolta. A oldalon a Gyakori kérdések címszó alatt olyan kérdésekre talál választ, melyek a beszerelés során merülhetnek fel. A szoftverfrissítés USB adathordozóval végezhető el. Beszerelés során csatlakoztassa ezért a készülékhez a mellékelt USB kábelt vagy USB elosztót (Z-EACC-HUB). VW járműmodelltől függően szükség lehet egy antenna diverzitás adapterre, ami javítja a gyenge UKW adókat. Érdeklődjön a kereskedőnél.

7 Diagram az elektromos csatlakozásokról A kiszállított csomag tartalma: 1 Fejegység 1 db 2 Külső GPS antenna 1 db 3 Fő tápkábel 1 db 4 USB kábel 1 db 5 Külső BT mikrofon 1 db 6 BT mikrofon adapterkábel 1 db 7 Távirányító 1 db 8 Matrica a lopásvédelemről 1 db 9 Használati útmutató 2 db 10 Beszerelési útmutató 1 db 11 Diagram a csatlakozásokról 1 db 12 CAN Bus interfész 1 db 13 8 GB SD kártya 1 db
