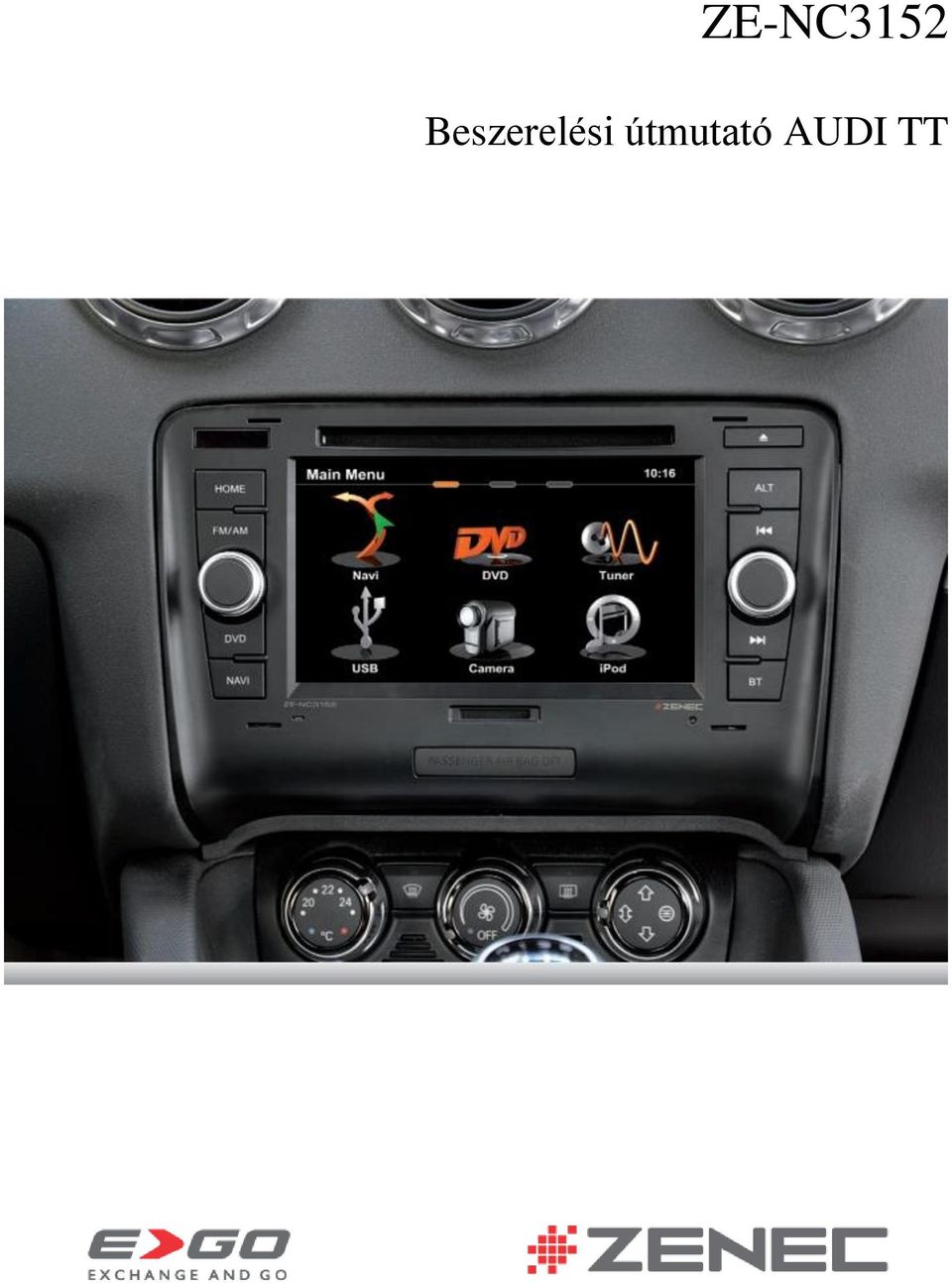

1 ZE-NC3152 Beszerelési útmutató AUDI TT

2 Csatlakoztatás előkészítése Kösse össze a fő csatlakozó kábel megfelelő csatlakozóját a CAN/Stalk interfésszel. Csatlakoztassa a fő csatlakozó kábelt, ahogy azt az ábrán látja. Figyeljen arra, hogy a fő csatlakozó kábelbe beépített 8 tűs csatlakozót megfelelően kösse rá a ZE-NC3152 készülékre. FM antennakábel dupla Fakra csatlakozóval Járműmodelltől függően a Fakra csatlakozó lehet derékszög alakú. Ilyenkor nem lehet beépíteni a ZE-NC3152 készüléket. Ilyen esetben szükség van egy dupla Fakra hosszabbító kábelre (külön kapható).

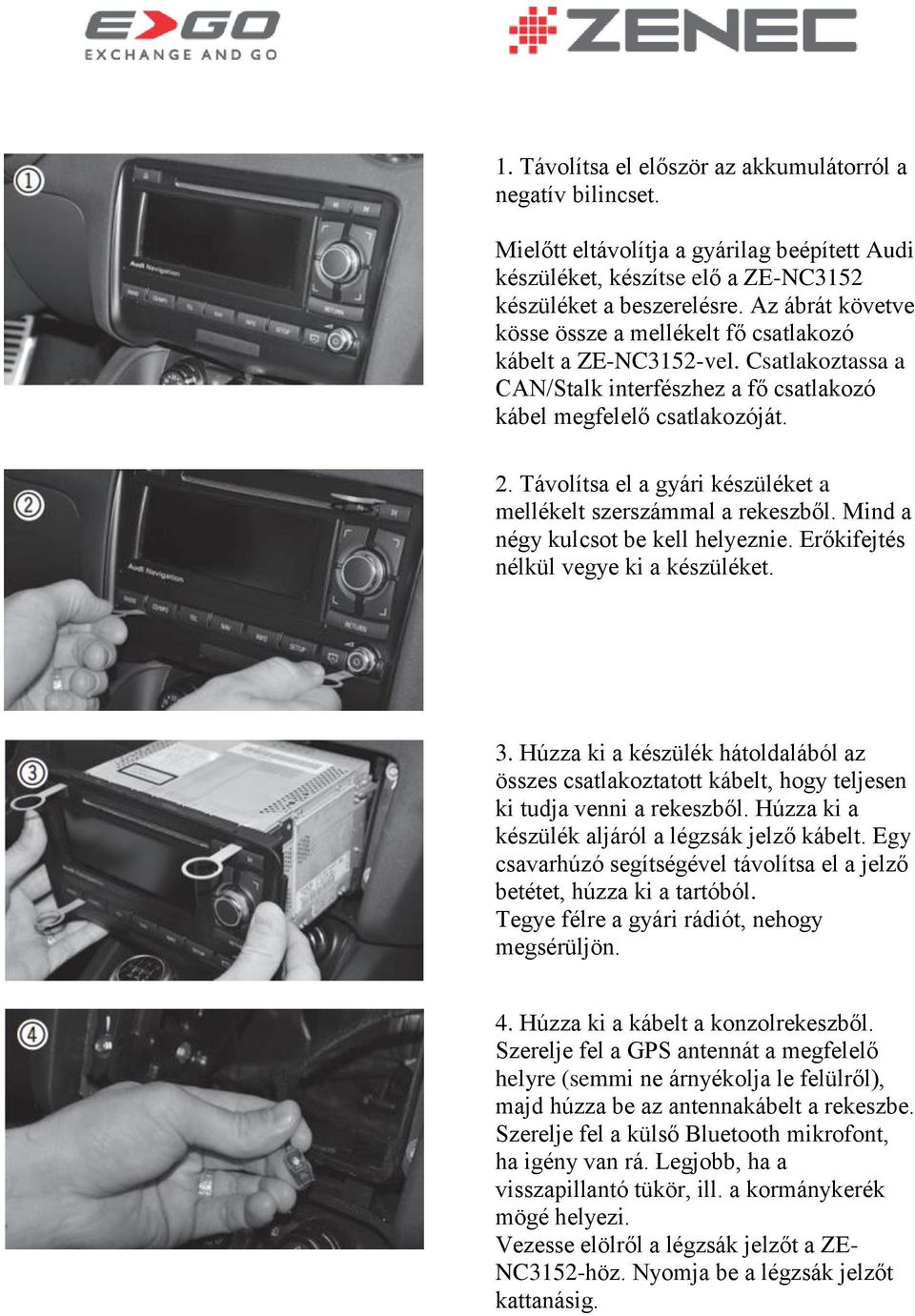

3 1. Távolítsa el először az akkumulátorról a negatív bilincset. Mielőtt eltávolítja a gyárilag beépített Audi készüléket, készítse elő a ZE-NC3152 készüléket a beszerelésre. Az ábrát követve kösse össze a mellékelt fő csatlakozó kábelt a ZE-NC3152-vel. Csatlakoztassa a CAN/Stalk interfészhez a fő csatlakozó kábel megfelelő csatlakozóját. 2. Távolítsa el a gyári készüléket a mellékelt szerszámmal a rekeszből. Mind a négy kulcsot be kell helyeznie. Erőkifejtés nélkül vegye ki a készüléket. 3. Húzza ki a készülék hátoldalából az összes csatlakoztatott kábelt, hogy teljesen ki tudja venni a rekeszből. Húzza ki a készülék aljáról a légzsák jelző kábelt. Egy csavarhúzó segítségével távolítsa el a jelző betétet, húzza ki a tartóból. Tegye félre a gyári rádiót, nehogy megsérüljön. 4. Húzza ki a kábelt a konzolrekeszből. Szerelje fel a GPS antennát a megfelelő helyre (semmi ne árnyékolja le felülről), majd húzza be az antennakábelt a rekeszbe. Szerelje fel a külső Bluetooth mikrofont, ha igény van rá. Legjobb, ha a visszapillantó tükör, ill. a kormánykerék mögé helyezi. Vezesse elölről a légzsák jelzőt a ZE- NC3152-höz. Nyomja be a légzsák jelzőt kattanásig.

4 5. Csatlakoztassa az előkészített ZE- NC3152 quadlock csatlakozóját a járműhöz, és zárja le. Csatlakoztassa a készülék hátoldalához a GPS antenna fakra csatlakozóját tegye ugyanezt a külső mikrofonnal is, ha szerelt be külső mikrofont. Csatlakoztassa a légzsák jelző csatlakozóját a járműhöz. 6. Csatlakoztassa a jármű dupla fakra antenna csatlakozóját a készülékhez. Ha rendelkezik a jármű egy szög fakra csatlakozóval, venni kell egy adapter kábelt (kiegészítőként kapható). Vezesse ki oldalra az összes kábelt, hogy legyen hely a készüléknek, majd helyezze be a ZE- NC3152 fejegységet a rekeszbe. 7. Ha már az összes csatlakozó kábel a helyére került, lassan helyére tolhatja a ZE- NC3152 készüléket. Legyen óvatos, nehogy sérüljenek a kábelek a fejegység hátoldalán. 8. Ha elegendő hely van a készülék háta mögött, tolja be a fejegységet kattanásig.

5 9. ezzel véget ért a ZE-NC3152 készülék beszerelése. Rögzítse az akkumulátorra a negatív bilincset. 10. Ha készen van a beszereléssel, indítsa be a motort, és menjen ki a szabadba a garázsból (a GPS antenna így fogja a jeleket). Kapcsolja be a ZE-NC3152 készüléket váltson manuálisan navigációs üzemmódra a NAV gomb megnyomásával, és adjon a készüléknek 3-5 percet Sat Fix beállításához. Amíg a készülék a GPS szatelliteket keresi, a képernyőn egy forgó piros ikon jelenik meg. Kikapcsolhatja a készüléket, beírhat egy célállomást vagy folytathatja a funkciók beállítását igény szerint.

6 A jármű saját diagnosztikai géppel (DME) rendelkezik. A hibajelzések elkerülése érdekében még a beszerelés előtt feltétlenül távolítsa el a jármű akkumulátorának negatív pólusát. A ZE-NC3152 tökéletes működése csak akkor szavatolható, ha a készülékhez mellékelt kiegészítőket használja. Semmilyen változtatásra sincs szükség a gyári kábeleken. Igény szerint választhat a beépített vagy a külső (be kell szerelni) mikrofon között, viszont megfelelően illeszteni kell a mikrofon forrását a Bluetooth üzemmódhoz a Setup Menüben. A ZE-NC3152 végleges beszerelése előtt ellenőrizze le, hogy az összes csatlakozó jól van bekötve és bepattintva a készülék hátoldalába. Kérdések vagy probléma esetén forduljon ahhoz a ZENEC kereskedőhöz, akitől a készüléket vásárolta. A oldalon a Gyakori kérdések címszó alatt olyan kérdésekre talál választ, melyek a beszerelés során merülhetnek fel. Mivel csak USB csatlakozóval telepíthető frissítés (szoftver és térképállomány) a navigációs rendszerre, és az USB csatlakozó csak a készülék hátoldalába illeszthető, könnyen elérhető helyre kell installálni a mellékelten küldött Media Link Boxot. A Media Link Box rendelkezik a megfelelő USB porttal.

7 Diagram az elektromos csatlakozásokról A kiszállított csomag tartalma: 1 Fejegység 1 db 2 Külső GPS antenna 1 db 3 Fő tápkábel 1 db 4 Media Link Boksz 1 db 5 DVB-T csatlakozó kábel 1 db 6 Külső Bluetooth mikrofon 1 db 7 Bluetooth mikrofon interface 1 db 8 Kábel 3 db 9 Távirányító 2 db 10 Matrica a lopásvédelemről 1 db 11 Használati útmutató 3 db 12 Beszerelési útmutató 1 db 13 CAN Bus interface 1 db 14 USB 1 db 15 Kinyitó szerszám 4 db
