Rosemount 3051 nyomásmérő távadó és Rosemount 3051CF sorozatú áramlásmérők

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Rosemount 3051 nyomásmérő távadó és Rosemount 3051CF sorozatú áramlásmérők"

Átírás

1 Rövid útmutató , BA változat Rosemount 3051 nyomásmérő távadó és Rosemount 3051CF sorozatú áramlásmérők FOUNDATION fieldbus protokollal Megjegyzés A távadó telepítése előtt ellenőrizze, hogy a megfelelő illesztőprogram van-e betöltve a gazdarendszerbe. Lásd: Rendszerkészenlét, 3. oldal.

2 Rövid útmutató MEGJEGYZÉS Ez az útmutató a Rosemount 3051 típusú távadókra vonatkozó általános tudnivalókat ismertet. A konfigurálásra, diagnosztizálásra, karbantartásra, javításra, hibaelhárításra, valamint a robbanásbiztos, tűzbiztos és gyújtószikramentes (I.S.) beszerelésre vonatkozó utasítások nem szerepelnek benne. További utasításokért lásd a Rosemount 3051-es típus referencia kézikönyvét (dokumentumszám: ). A kézikönyv a webhelyen elektronikus formátumban is megtalálható. FIGYELEM! A robbanások halálos vagy súlyos sérülésekhez vezethetnek. A távadó robbanásveszélyes környezetben csak az irányadó helyi, országos és nemzetközi szabványoknak, jogszabályoknak és gyakorlatnak megfelelően telepíthető. Kérjük, a biztonságos beszerelésre vonatkozó esetleges korlátozásokkal kapcsolatban olvassa el a 3051 típus referencia-kézikönyvének jóváhagyásokról szóló fejezetét. Robbanásbiztos/tűzbiztos tokozású telepítés esetében a távadó fedeleit ne távolítsa el, ha az egység feszültség alatt van. A technológiai közeg szivárgása halálos vagy súlyos sérüléseket okozhat. A folyamat közben fellépő szivárgások elkerülése érdekében kizárólag az adott karimás csatlakozáshoz készített O-gyűrűt használja. Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. Ne érjen hozzá a vezetékekhez és a sorkapcsokhoz. A vezetékekben esetlegesen jelen lévő magasfeszültség áramütést okozhat. Védőcső-/kábelbemenetek Hacsak nincs erre vonatkozó jelölés, a távadó tokozatába 1 /2-14 NPT menetes szerelvénnyel csatlakoztassa a védőcső-/kábelbevezető szerelvényeket. A bemenetek lezárásához kizárólag az eszközzel kompatibilis menetű zárótestet, adaptert, tömszelencét vagy védőcsövet használjon. Tartalom Rendszerkészenlét oldal A távadó telepítése oldal A távadó felszerelése oldal Jelölés oldal A tokozat elforgatása oldal A kapcsolók beállítása oldal Bekötés, földelés és bekapcsolás oldal Konfigurálás oldal Távadó nullapontjának beállítása oldal Terméktanúsítványok oldal 2

3 Rendszerkészenlét Rövid útmutató Az illesztőprogram megfelelőségének ellenőrzése A hibamentes kommunikáció érdekében győződjön meg róla, hogy rendszerébe a megfelelő illesztőprogram (DD/DTM ) van betöltve. A megfelelő illesztőprogramot a gazdagép forgalmazójának weboldaláról, a vagy a oldalról töltheti le. Rosemount 3051 eszközverziók és illesztőprogramok Az 1. táblázat megadja az összes olyan információt, amely az eszköznek megfelelő illesztőprogram és dokumentáció beazonosításához szükséges. 1. táblázat. Rosemount 3051 FOUNDATION fieldbus eszközverziók és fájlok Eszközverzió (1) Gazdagép Illesztőprogram (DD) (2) A következő helyen szerezheti be: Illesztőprogram (DTM) A kézikönyv dokumentumszáma 8 7 Mind DD4: DD Rev 1 Mind DD5: DD Rev 1 Emerson Emerson AMS V 10.5 vagy újabb: DD Rev 2 AMS V : DD Rev 1 Emerson 375 / 475: DD Rev Easy Upgrade (egyszerű frissítés) segédprogram Mind DD4: DD Rev 3 Mind Emerson Emerson DD5: Nem alkalmazható AMS V 10.5 vagy újabb: DD Rev 6 AMS V : DD Rev 4 Emerson 375 / 475: DD Rev 6 Nem alkalmazható Easy Upgrade (egyszerű frissítés) segédprogram CA vagy újabb változat BA változat 1. A FOUNDATION fieldbus eszközverzió a FOUNDATION fieldbus kompatibilis konfigurációs eszközzel olvasható ki. 2. Az illesztőprogramok fájlnevében szerepel az eszköz és illesztőprogram verziója. A funkciók eléréséhez a vezérlő és eszközkezelő gazdagépeken és a konfiguráló eszközökön telepíteni kell a megfelelő illesztőprogramot. 3

4 Rövid útmutató 1. ábra Beszerelési folyamatábra Start Eszköz megkeresése 1. A távadó telepítése 6. Konfigurálás 2. Üzembe helyezési címke 7. Távadó nullpont-beállítása 3. A tokozat elforgatása Kész 4. Kapcsolók és a szoftveres írásvédelem beállítása 5. Földelés, vezetékek bekötése és bekapcsolás 4

5 A távadó telepítése Rövid útmutató 1. lépés: A távadó felszerelése Folyadéküzemű alkalmazások 1. A nyomáselvételi pontokat a vezeték oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szinten vagy azok alatt helyezze el. 3. A távadót úgy szerelje fel, hogy a leürítő/légtelenítő szelepek felfelé nézzenek. ÁRAMLÁS Flow Coplanar Csővezetékre szerelt Gázüzemű alkalmazások 1. A nyomáselvételi pontokat a vezeték tetején vagy oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szintre vagy azok fölé szerelje. ÁRAMLÁS Flow Gőzüzemű alkalmazások 1. A nyomáselvételi pontokat a vezeték oldalán helyezze el. 2. A távadót a nyomáselvételi pontokkal egy szinten vagy azok alatt helyezze el. 3. Az impulzusvezetékeket töltse fel vízzel. ÁRAMLÁS Flow 5

6 Rövid útmutató 2. ábra Panelre és csőre való felszerelés Panelre szerelt (1) Coplanar karima Telepítés csőre Hagyományos karima Rosemount 3051T 1. Az 5 / /2 méretű csavarokat a felhasználónak kell biztosítania. A csavarkötésre vonatkozó követelmények 6 Ha a távadó telepítése technológiai karima, csaptelep vagy karimaadapterek felszerelését igényli, a telepítési irányelvek követésével biztosítsa a távadó optimális teljesítménykarakterisztikájának eléréséhez szükséges légmentes zárást. Kizárólag a távadóhoz biztosított vagy az Emerson által tartalék alkatrészként értékesített csavarokat használja fel. A 3. ábra a 7. oldalon a szokásos távadó-szerelvényeket mutatja a megfelelő felszereléshez szükséges csavarhosszúságokkal.

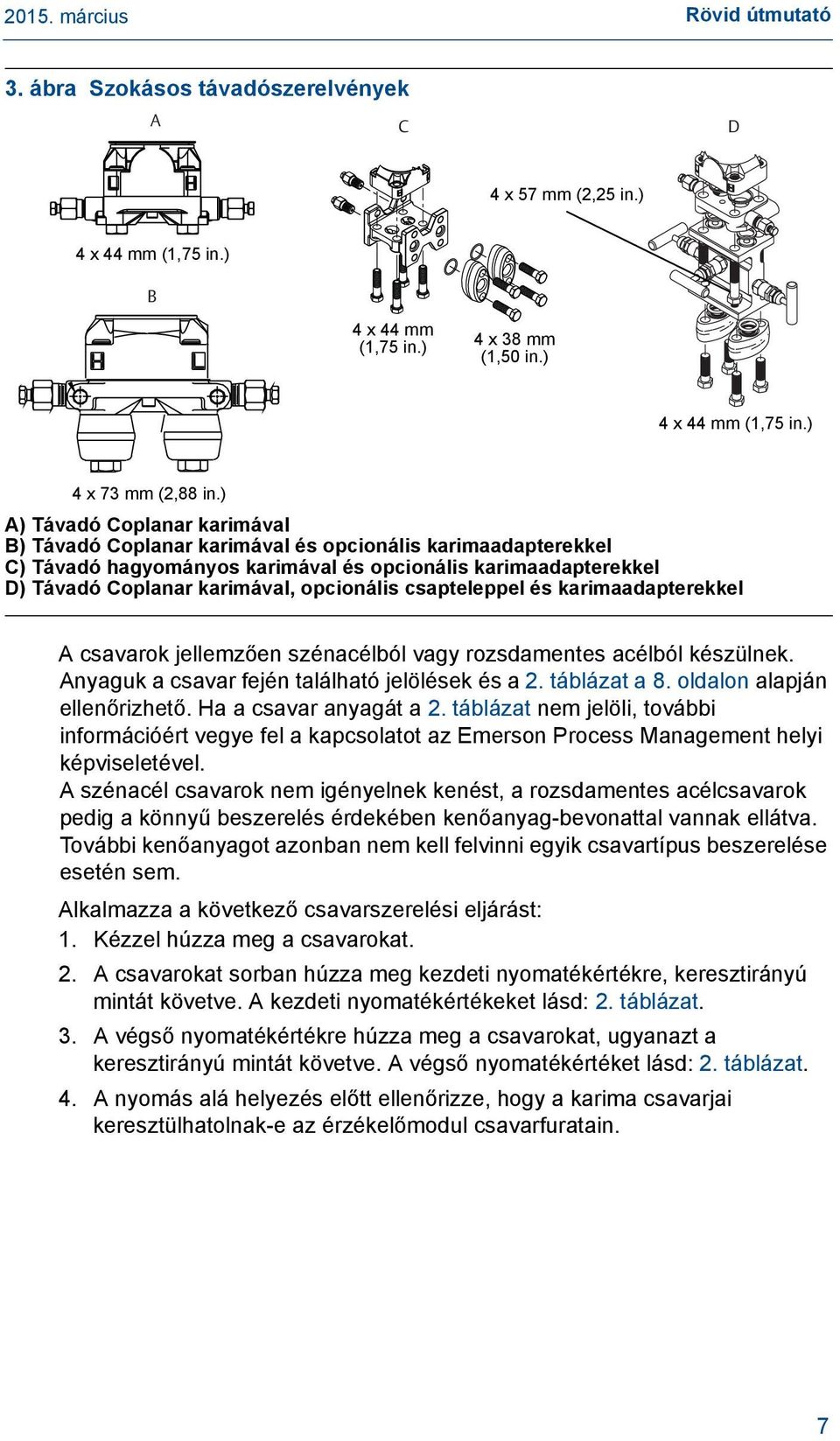

7 Rövid útmutató 3. ábra Szokásos távadószerelvények A C D 44 x 2.25-in. x 57 mm (57mm) (2,25 in.) 44 x in. mm (1,75 (44mm) in.) B 4 x 1.75-in. 44 mm (1,75 (44mm) in.) 4 x 1.50-in. 38 mm (1,50 (38mm) in.) 4 x 1.75-in. 44 mm (1,75 (44mm) in.) 4 x in. mm (2,88 (73mm) in.) A) Távadó Coplanar karimával B) Távadó Coplanar karimával és opcionális karimaadapterekkel C) Távadó hagyományos karimával és opcionális karimaadapterekkel D) Távadó Coplanar karimával, opcionális csapteleppel és karimaadapterekkel A csavarok jellemzően szénacélból vagy rozsdamentes acélból készülnek. Anyaguk a csavar fején található jelölések és a 2. táblázat a 8. oldalon alapján ellenőrizhető. Ha a csavar anyagát a 2. táblázat nem jelöli, további információért vegye fel a kapcsolatot az Emerson Process Management helyi képviseletével. A szénacél csavarok nem igényelnek kenést, a rozsdamentes acélcsavarok pedig a könnyű beszerelés érdekében kenőanyag-bevonattal vannak ellátva. További kenőanyagot azonban nem kell felvinni egyik csavartípus beszerelése esetén sem. Alkalmazza a következő csavarszerelési eljárást: 1. Kézzel húzza meg a csavarokat. 2. A csavarokat sorban húzza meg kezdeti nyomatékértékre, keresztirányú mintát követve. A kezdeti nyomatékértékeket lásd: 2. táblázat. 3. A végső nyomatékértékre húzza meg a csavarokat, ugyanazt a keresztirányú mintát követve. A végső nyomatékértéket lásd: 2. táblázat. 4. A nyomás alá helyezés előtt ellenőrizze, hogy a karima csavarjai keresztülhatolnak-e az érzékelőmodul csavarfuratain. 7

8 Rövid útmutató 2. táblázat. Meghúzási nyomatékértékek a karima és a karimaadapter csavarjaihoz A csavar anyaga A csavarfej jelölése Kezdeti nyomaték Végső nyomaték Szénacél (CS) B7M 34 Nm (300 hüvelyk font) 73,5 Nm (650 hüvelyk font) Rozsdamentes acél (SST) R B8M STM SW Nm (150 hüvelyk font) 34 Nm (300 hüvelyk font) O-gyűrűk karimaadapterekkel FIGYELEM! A megfelelő tömítőgyűrűk karimaadapterrel való felszerelésének elmulasztása technológiai szivárgást okozhat, amely halálos vagy súlyos sérülést eredményezhet. A két karimaadaptert az O-gyűrűk különleges hornyai különböztetik meg. Kizárólag a karimaadapterhez gyártott, saját O-gyűrűt használjon, az alábbiak szerint. Rosemount 3051S 3051S/3051/2051/3001/3095 / / / 3001 / 3095 A B Rosemount A C D B C D A) Karimaadapter B) O-gyűrű C) Teflonbázisú D) Elasztomer Ha eltávolítja a karimákat vagy az adaptereket, szemrevételezéssel ellenőrizze az O-gyűrűket. Cserélje ki őket, ha a sérülésnek (például benyomódás vagy bevágás) bármely jelét látja. Ha az O-gyűrűket kicseréli, a karima rögzítő- és beállítócsavarjait a beszerelést követően újra húzza meg nyomatékkulccsal az O-gyűrűk alakváltozásának kiegyenlítésére. 8

9 Rövid útmutató A csővezetékre szerelt távadó irányba állítása A csővezetékre szerelt távadó kisnyomás-oldali portja (légköri nyomás mint referencia) a távadó nyakán helyezkedik el, a tokozat mögött. A légtelenítő nyílás 360 -ban a távadó körül, a tokozat és az érzékelő között található. (Lásd: 4. ábra.) A légtelenítő nyílásban nem lehet semmilyen idegen anyag, beleértve festéket, port és a felszerelés közben használt kenőanyagot, hogy a folyadékok távozni tudjanak. 4. ábra Inline távadó alacsony oldali nyomásportja A A) A nyomásport helye 9

10 Rövid útmutató 2. lépés: Jelölés Üzembe helyezési (papír) címke Az egyes berendezéseknek egy adott helyszínhez történő azonosításához használja a nyomástávadóval szállított eltávolítható címkéket. Ellenőrizze, hogy a fizikai készülék címke (PD címkemező) mindkét helyen megfelelően ki van-e töltve az eltávolítható üzembe helyezési címkén, és távolítsa el az alsó részét az egyes távadókon. Megjegyzés A gazdarendszerbe betöltött eszközleírásnak az eszközzel azonos verziószámúnak kell lennie, lásd: Rendszerkészenlét, 3. oldal. 5. ábra Üzembe helyezési címke Commissioning Tag DEVICE ID: DEVICE REVISION: 7.2 PHYSICAL DEVICE TAG DEVICE ID: Device Barcode DEVICE REVISION: 7.2 S / N : PHYSICAL DEVICE TAG A Commissioning Tag DEVICE ID: AC DEVICE REVISION: 8.1 PHYSICAL DEVICE TAG DEVICE ID: AC Device Barcode DEVICE REVISION: 8.1 S / N : PHYSICAL DEVICE TAG A) Eszközverzió Megjegyzés A fogadó rendszerbe betáplált berendezésleírásnak az eszközzel azonos verziószámúnak kell lennie. Az eszközleírás a gazdarendszer weboldaláról vagy a weboldal Product Quick Links (Gyorslinkek) részének Download Device Drivers (Illesztőprogramok letöltése) pontjáról tölthető le Vagy látogasson el a oldalra, és válassza az End User Resources (Végfelhasználói erőforrások) pontot 10

11 3. lépés: A tokozat elforgatása Rövid útmutató Hogy megkönnyítse a helyszíni hozzáférést a kábelezéshez, vagy az opcionális LCD-kijelző jobb láthatósága érdekében: 1. Lazítsa meg a tokozat elfordítását lehetővé tevő csavart egy 5 /64 hüvelykes imbuszkulccsal. 2. Forgassa el a házat az óramutató járásának megfelelő irányba a kívánt helyzet eléréséhez. 3. Ha a menet kifutása miatt a kívánt helyzet nem érhető el, akkor forgassa el a házat az óramutató járásával ellenkező irányba a kívánt állásig (max. 360 a menetkifutástól). 4. A tokozat beállítását követően húzza meg az elforgatást lehetővé tevő csavart maximum 0,8 Nm nyomatékkal. 6. ábra A tokozat elforgatása A A) Ház helyzetét rögzítő hernyócsavar ( 5 /64 col) 11

12 Rövid útmutató 4. lépés: A kapcsolók beállítása A Security (biztonsági) és Simulate (szimuláció) kapcsolókat állítsa be a telepítés előtt az alábbiak szerint: 7. ábra. A Simulate (szimuláció) kapcsolóval a szimulált figyelmeztetések, valamint a szimulált AI blokkok állapota és értékei engedélyezhetők vagy letilthatók. A Simulate (szimuláció) kapcsoló alapértelmezett helyzete az engedélyezett állapot. Az írásvédelem kapcsolóval engedélyezheti (nyitott szimbólum) vagy letilthatja (zárt szimbólum) a távadó konfigurálását. - Az alapértelmezett írásvédelmi beállítás a kikapcsolt állapot (nyitott szimbólum). - A Security (Biztonsági) kapcsoló szoftverből engedélyezhető vagy tiltható. A következő eljárással módosíthatja a kapcsolóbeállítást: 1. Ha a távadó már be van szerelve, biztosítsa a mérőkör folytonosságát, és kapcsolja ki a tápfeszültség-ellátást. 2. Távolítsa el a tokozat fedelét a sorkapocs-csatlakozókkal ellentétes oldalon. Robbanásveszélyes környezetben nem szabad a tápfeszültség alatt álló távadó fedelét eltávolítani. 3. Állítsa a Security (biztonsági) és Simulate (szimuláció) kapcsolókat a kívánt pozícióba. 4. Helyezze vissza a tokozat fedelét. Megjegyzés Javasoljuk, a fedelet olyan mértékig húzza meg, hogy ne legyen hézag a fedél és a ház között. 7. ábra Simulate (szimuláció) Security (biztonsági) kapcsolók B C A D E F A) A Simulate (szimuláció) kapcsoló letiltott helyzete B) Simulate (szimuláció) kapcsoló C) A Simulate (szimuláció) kapcsoló engedélyezett helyzete (alapértelmezett beállítás) D) A Security (biztonsági) kapcsoló zárolt helyzete E) Security (biztonsági) kapcsoló F) Security (biztonsági) kapcsoló kioldott helyzete (alapértelmezett beállítás) 12

13 5. lépés: Bekötés, földelés és bekapcsolás Rövid útmutató Megfelelő keresztmetszetű rézvezetéket használjon, hogy a távadó tápcsatlakozóin a feszültség ne essen 9 V alá. A tápfeszültség ingadozhat, különösen rendellenes körülmények között, mint például akkumulátoros tartalék-áramforrásról való üzemnél. Normál üzemi körülmények esetén az ajánlott feszültség legalább 12 V egyenfeszültség. A osztályú árnyékolt sodrott érpárú kábel használata javasolt. 1. A távadó feszültségellátásához csatlakoztassa a tápvezetékeket a csatlakozók kapcsolási rajzán jelölt csatlakozókra. 8. ábra Sorkapcsok A B C DP E F D A) Csökkentse a lehető legkisebbre a hosszúságot. B) Vágja vissza az árnyékolást, és szigetelje. C) Védőföldsorkapocs (a kábel árnyékolását ne földelje a távadó oldalán). D) Szigetelje az árnyékolást. E) Csökkentse a lehető legkisebbre a hosszúságot. F) Kösse az árnyékolást a tápfeszültség földeléséhez. Megjegyzés A 3051-es távadók nem érzékenyek a polaritásra, ami azt jelenti, hogy a tápvezetékek elektromos polaritását nem kell figyelembe venni a tápfeszültség bekötésekor. Ha az adott szegmenshez polaritásérzékeny eszközöket csatlakoztat, a sorkapocs polaritását figyelembe kell venni. A vezetékeknek a sorkapcsokra való bekötésekor ajánlatos csatlakozósaruk alkalmazása. 2. Húzza meg a sorkapocs csavarjait a megfelelő érintkezés biztosítására. Nagyobb erő nem szükséges. 13

14 Rövid útmutató A jelvezeték földelése Ne vezesse a jelvezetékeket védőcsőben vagy nyitott kábeltálcán a tápvezetékekkel együtt, illetve nagy teljesítményű elektromos berendezések közelében. A földelés csatlakozásai az elektronika tokozatának külső oldalán és a csatlakozórekeszen belül találhatók. Ezeket a földelő csatlakozókat túlfeszültség-védelem beszerelésekor vagy pedig helyi rendelkezéseket kielégítő szerelések során használják. 1. Távolítsa el a Field terminals (Sorkapcsok) megjelölésű tokozatfedelet. 2. Csatlakoztassa az érpárt, és földelje a 8. ábra szerint. a. Vágja vissza a kábel árnyékolását megfelelő méretre, majd szigetelje le úgy, hogy ne érjen a távadó tokozatához. Megjegyzés NE földelje a kábel árnyékolását a távadó oldalán. Ha a kábel árnyékolása a jeladó tokozatához ér, földhurkot képezhet, és zavart okozhat a kommunikációban. b. A kábelek árnyékolását folyamatosan a tápfeszültség földpontjához kösse. c. Csatlakoztassa a teljes szegmens kábeleinek árnyékolásait a tápcsatlakozás egyetlen, megfelelő minőségű földelőpontjához. Megjegyzés A szegmensek hibás kommunikációjának leggyakoribb oka a nem megfelelő földelés. 3. Helyezze vissza a tokozat fedelét. Ajánlott a fedelet olyan mértékben meghúzni, hogy a tokozathoz hézag nélkül illeszkedjen. 4. Tömítse, és zárja le a fel nem használt bevezető nyílásokat. Áramellátás A működés és teljes funkcionalitás biztosításához a távadó 9 és 32 V közötti egyenfeszültséget igényel (a gyújtószikra-mentességnél 9 és 30 V közötti egyenfeszültség a megengedett, a FISCO előírásai szerinti gyújtószikra-mentesség 9 és 17,5 V közötti egyenfeszültséget enged meg). Tápellátás kondicionáló A fieldbus szegmens olyan tápfeszültség-kondicionálót kell alkalmazni, amely elszigeteli a tápellátást és a szűrőt, valamint elválasztja az egységet a közös tápfeszültségre csatlakoztatott többi egységtől. Földelés A fieldbus szegmens jelvezetékei nem földelhetők. A jelvezetékek földelése megbénítja a teljes fieldbus szegmenst. Vezetékárnyékolás A fieldbus szegmens zajvédelme érdekében az árnyékolás egyetlen földelési ponthoz kötése szükséges a földhurok elkerülésére. Csatlakoztassa a teljes szegmens kábeleinek árnyékolásait a tápcsatlakozás egyetlen, megfelelő minőségű földelőpontjához. 14

15 Rövid útmutató Jelvezeték illesztett lezárása Minden fieldbus szegmenshez lezárást kell beszerelni a szegmens kezdetéhez és végéhez. Az eszközök helyének meghatározása Az egyes egységek telepítését, beállítását és üzembe helyezését gyakran eltérő időpontban, más-más személyek végzik. A Locate Device (Eszköz helyének meghatározása) funkció az LCD kijelző segítségével (ha telepítve van) segít a kívánt eszköz helyét meghatározni. Az eszköz Overview (Áttekintő) képernyőjén kattintson a Locate Device (Eszköz helyének meghatározása) gombra. Ekkor elindul egy funkció, amely lehetővé teszi, hogy a felhasználó egy Find me (Keress meg) üzenetet jelenítsen meg az eszköz LCD kijelzőjén. Amikor a felhasználó kilép a Locate Device (Eszköz helyének meghatározása) funkcióból, az eszköz LCD kijelzője automatikusan normál üzemmódra vált vissza. Megjegyzés Egyes gazdagépek nem támogatják az illesztőprogramon belüli Locate Device (Eszköz helyének meghatározása) funkciót. 15

16 Rövid útmutató 6. lépés: Konfigurálás Minden FOUNDATION fieldbus gazdaegység vagy konfigurációs eszköz különböző módon jelzi és hajtja végre a konfigurációkat. Némelyik eszközleírást (DD) vagy DD módszereket használ a konfigurációhoz és az adatok egységes kijelzéséhez a felületek között. A gazdaegységnek vagy konfigurációs eszköznek nem kell támogatnia ezeket a jellemzőket. Használja a következő példákat az alapvető konfigurációk elvégzéshez a távadón. A magasabb szintű konfigurációs beállításokhoz lásd a 3051 referencia kézikönyvét (azonosítószám: , CA vagy újabb verzió). Megjegyzés A DeltaV felhasználóknak a DeltaV Explorert kell használniuk a forrás (resource) és az átalakító (transducer) blokkokhoz és a vezérlő stúdiót (Control Studio) a funkció blokkokhoz. AI-blokk konfigurálása Az alábbiakban találhatók az egyes lépésekhez tartozó navigációs utasítások. Az egyes lépésekhez tartozó képernyőket emellett az Alapbeállítások menürendszere rész alatti 10. ábra tartalmazza. 9. ábra Beállítási folyamatábra Itt kezdje az eszköz beállítását. 1. Ellenőrizze az eszköz címkéjét: PD_TAG 6. Az alsó levágási érték beállítása: LOW_CUT 2. A kapcsolók és a szoftveres írásvédelem ellenőrzése 7. A csillapítás beállítása: PRIMARY_VALUE_ DAMPING 3. A jelfeldolgozás beállítása: L_TYPE 8. Az LCD kijelző beállítása 4. Állítsa be a léptéket: XD_SCALE 9. A távadó-konfiguráció ellenőrzése 5. Állítsa be a léptéket: OUT_SCALE 10. Kapcsolók és a szoftveres írásvédelem beállítása Kész 16

17 Rövid útmutató 10. ábra Alapbeállítások menürendszere (Overview) Pressure Calibration Device Information Locate Device Scale Gauges (Calibration) Primary Value Sensor Trim Sensor Limits Restore Factory Calibration Last Calibration Points Calibration Details (Device Information) Identification (1) Revisions Materials of Construction Security & Simulation (Materials of Construction) Sensor Sensor Range Flange Remote Seal (Security & Simulation) Write Lock Setup (2, 10) (Configure) Guided Setup Manual Setup Alert Setup (Guided Setup) Zero Trim Change Damping (7, 9) Local Display Setup (8, 9) Configure Analog Input Blocks (3, 4, 5, 9) (Manual Setup) Process Variable Materials of Construction Display Classic View (Process Variable ) Pressure Pressure Damping Sensor Temperature Change Damping (8, 10) ( Display) Display Options (8, 9) Advanced Configuration (Classic View)( 9 ) View All Parameters Mode Summary AI Blocks Channel Mapping Master Reset Normál Standard szöveg Text Elérhető Navigation menüelemek selections available (Szöveg) (Text) A jelen Name képernyő of selection eléréséhez used on parent kiválasztott menu screen elem to a access felsőbb this szintű screen menüben Félkövér Bold szöveg Text Automated Automatikus methods funkciók Aláhúzott Underlined szöveg Text Beállítási -- Configuration feladatok task sorszámai numbers from a beállítási configuration folyamatábrán flow chart 17

18 Rövid útmutató (Áttekintés) Nyomás Kalibrálás Készülékadatok Eszköz megkeresése Mérőeszközök arányosításának beállítása (Kalibrálás) Elsődleges érték Érzékelő finombeállítása Érzékelő határértékei Gyári kalibrálás visszaállítása Utolsó kalibrációs pontok Kalibrálás részletei (Készülékadatok) Azonosítás (1) Verziók Szerkezeti anyagok Írásvédelem és szimuláció (Szerkezeti anyagok) Érzékelő Érzékelő tartománya Illesztőperem Különszerelt elválasztó (Írásvédelem és szimuláció) Írásvédelem beállítása (2, 10) (Beállítás) Irányított beállítás Kézi beállítás Riasztás beállítása (Irányított beállítás) Nullapont-beállítás Csillapítás módosítása (7, 9) Helyi kijelző beállítása (8, 9) Analóg bemeneti blokkok beállítása (3, 4, 5, 9) (Kézi beállítás) Folyamatváltozó Szerkezeti anyagok Kijelző Klasszikus nézet (Folyamatváltozó) Nyomás Nyomásérték-csillapítás Érzékelő-hőmérséklet Csillapítás módosítása (8, 10) (Kijelző) Kijelző beállításai (8, 9) Speciális konfiguráció (Klasszikus nézet) (9) Az összes paraméter megjelenítése Üzemmód összegzése AI-blokk csatornaleképezés Általános alaphelyzetbe állítás Normál Normál szöveg szöveg Elérhető Elérhető menüelemek menüelemek (Szöveg) (Szöveg) A jelen képernyő eléréséhez eléréséhez kiválasztott kiválasztott elem elem neve a a felsőbb felsőbb szintű szintű menüben Félkövér szöveg Automatikus funkciók funkciók Aláhúzott szöveg Beállítási feladatok sorszámai sorszámai a beállítási a beállítási folyamatábrán folyamatábrán A telepítés megkezdése előtt Az eszköz alapbeállításainak grafikus, lépésenkénti bemutatását lásd: 9. ábra. A beállítás megkezdése előtt lehet, hogy ellenőriznie kell az eszközcímkét, vagy ki kell kapcsolnia az eszköz hardveres vagy szoftveres írásvédelmét. Ehhez kövesse a lenti 1. és 2. lépést. Vagy folytassa az alábbi AI-blokk beállítása résznél. 1. Az eszközcímke ellenőrzése: a. Navigáció: az áttekintő képernyőn a Device Information (Készülékadatok) menü kiválasztásával ellenőrizze az eszközcímkét. 2. A kapcsolók ellenőrzése (lásd: 7. ábra): 18

19 Rövid útmutató a. Ha az írásvédő kapcsoló szoftverben van engedélyezve, akkor a kapcsolónak kioldott állásban kell lennie. b. A szoftveres írásvédelem kikapcsolása (az eszközökön a szoftveres írásvédelem gyárilag ki van kapcsolva): Navigáció: az áttekintő képernyőn válassza a Device Information (Készülékadatok) menüt, majd válassza a Security and Simulation (Biztonság és szimuláció) lapot. A szoftveres írásvédelem letiltásához hajtsa végre a Write Lock Setup (Írásvédelem beállítása) műveletet. Megjegyzés Az analóg bemeneti blokk beállításának megkezdése előtt állítsa a szabályozó kört Manual (Kézi) üzemmódba. AI-blokk beállítása Az irányított beállítás használata: Navigáljon a Configure>Guided Setup (Beállítás>Irányított beállítás) menüre. Válassza az AI Block Unit Setup (AI-blokk-egység beállítása) lehetőséget. Megjegyzés Az irányított beállítási művelet automatikusan a megfelelő sorrendben halad végig az egyes lépéseken. Megjegyzés A kényelmesebb beállítás érdekében az AI Block 1 (1. AI-blokk) előzetesen a távadó elsődleges változójához van beállítva. Az AI Block 2 (2. AI-blokk) előzetesen a távadó érzékelő-hőmérsékletéhez van beállítva. A 3. és 4. AI-blokkok csatornáit ki kell választani. Az 1. csatorna az elsődleges változó. A 2. csatorna az érzékelő hőmérséklete. Ha a FOUNDATION fieldbus Diagnostics Suite D01 opciókódja engedélyezve van, akkor ezek a további csatornák érhetők el. A 12. csatorna az SPM középérték. A 13. csatorna az SPM standard eltérése. Az SPM beállításával kapcsolatban lásd a 3051 FOUNDATION fieldbus referencia kézikönyvét. (Dokumentumszám: ). Megjegyzés A 3 6. lépés egyetlen, lépésről lépésre végrehajtott művelet során, vagy kézi beállítással, egyetlen képernyőn megy végbe. Megjegyzés Ha a 3. lépés során kiválasztott L_TYPE paraméter értéke Direct (Közvetlen), akkor a 4., 5. és 6. lépés nem szükséges. Ha az L_TYPE választott értéke Indirect (Közvetett), akkor a 6. lépés végrehajtására nincs szükség. A felesleges lépéseket a program automatikusan kihagyja. 19

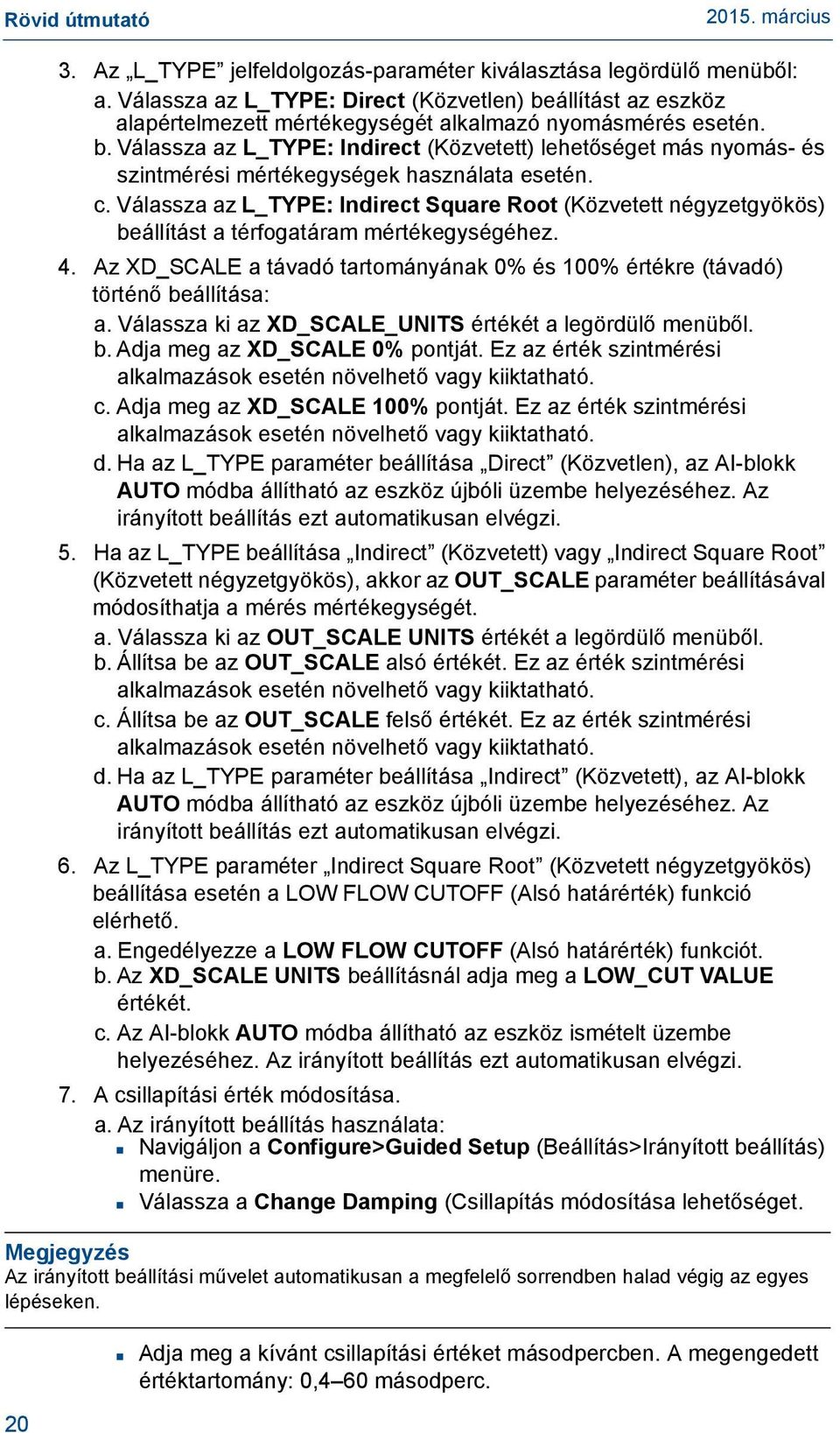

20 Rövid útmutató Az L_TYPE jelfeldolgozás-paraméter kiválasztása legördülő menüből: a. Válassza az L_TYPE: Direct (Közvetlen) beállítást az eszköz alapértelmezett mértékegységét alkalmazó nyomásmérés esetén. b. Válassza az L_TYPE: Indirect (Közvetett) lehetőséget más nyomás- és szintmérési mértékegységek használata esetén. c. Válassza az L_TYPE: Indirect Square Root (Közvetett négyzetgyökös) beállítást a térfogatáram mértékegységéhez. 4. Az XD_SCALE a távadó tartományának 0% és 100% értékre (távadó) történő beállítása: a. Válassza ki az XD_SCALE_UNITS értékét a legördülő menüből. b. Adja meg az XD_SCALE 0% pontját. Ez az érték szintmérési alkalmazások esetén növelhető vagy kiiktatható. c. Adja meg az XD_SCALE 100% pontját. Ez az érték szintmérési alkalmazások esetén növelhető vagy kiiktatható. d. Ha az L_TYPE paraméter beállítása Direct (Közvetlen), az AI-blokk AUTO módba állítható az eszköz újbóli üzembe helyezéséhez. Az irányított beállítás ezt automatikusan elvégzi. 5. Ha az L_TYPE beállítása Indirect (Közvetett) vagy Indirect Square Root (Közvetett négyzetgyökös), akkor az OUT_SCALE paraméter beállításával módosíthatja a mérés mértékegységét. a. Válassza ki az OUT_SCALE UNITS értékét a legördülő menüből. b. Állítsa be az OUT_SCALE alsó értékét. Ez az érték szintmérési alkalmazások esetén növelhető vagy kiiktatható. c. Állítsa be az OUT_SCALE felső értékét. Ez az érték szintmérési alkalmazások esetén növelhető vagy kiiktatható. d. Ha az L_TYPE paraméter beállítása Indirect (Közvetett), az AI-blokk AUTO módba állítható az eszköz újbóli üzembe helyezéséhez. Az irányított beállítás ezt automatikusan elvégzi. 6. Az L_TYPE paraméter Indirect Square Root (Közvetett négyzetgyökös) beállítása esetén a LOW FLOW CUTOFF (Alsó határérték) funkció elérhető. a. Engedélyezze a LOW FLOW CUTOFF (Alsó határérték) funkciót. b. Az XD_SCALE UNITS beállításnál adja meg a LOW_CUT VALUE értékét. c. Az AI-blokk AUTO módba állítható az eszköz ismételt üzembe helyezéséhez. Az irányított beállítás ezt automatikusan elvégzi. 7. A csillapítási érték módosítása. a. Az irányított beállítás használata: Navigáljon a Configure>Guided Setup (Beállítás>Irányított beállítás) menüre. Válassza a Change Damping (Csillapítás módosítása lehetőséget. Megjegyzés Az irányított beállítási művelet automatikusan a megfelelő sorrendben halad végig az egyes lépéseken. Adja meg a kívánt csillapítási értéket másodpercben. A megengedett értéktartomány: 0,4 60 másodperc.

21 Rövid útmutató b. A kézi beállítás használata: Navigáljon a Configure>Manual Setup>Process Variable (Beállítás>Kézi beállítás>folyamatváltozó) menüre. Válassza a Change Damping (Csillapítás módosítása lehetőséget. Adja meg a kívánt csillapítási értéket másodpercben. A megengedett értéktartomány: 0,4 60 másodperc. 8. Állítsa be az opcionális LCD kijelzőt (ha van). a. Az irányított beállítás használata: Navigáljon a Configure>Guided Setup (Beállítás>Irányított beállítás) menüre. Válassza a Local Display Setup (Helyi megjelenítés beállítása) lehetőséget. Megjegyzés Az irányított beállítási művelet automatikusan a megfelelő sorrendben halad végig az egyes lépéseken. Jelölje be az egyes megjeleníteni kívánt paraméterek melletti jelölőnégyzetet, maximum négy paramétert. Az LCD kijelző folyamatosan görgeti a kiválasztott paramétereket. b. A kézi beállítás használata: Navigáljon a Configure>Guided Setup (Beállítás>Irányított beállítás) menüre. Válassza a Local Display Setup (Helyi megjelenítés beállítása) lehetőséget. Jelöljön be minden egyes megjelenítendő paramétert. Az LCD kijelző folyamatosan görgeti a kiválasztott paramétereket. 9. Ellenőrizze a távadó beállításait, majd helyezze üzembe a készüléket. a. A távadó beállításainak ellenőrzéséhez a kézi beállítási funkciót alkalmazva navigáljon az AI Block Unit Setup (AI-blokkegység beállítása), a Change Damping (Csillapítás módosítása), illetve Set up LCD Display (LCD-kijelző beállítása) menüpontokhoz. b. Szükség esetén módosítsa az értékeket. c. Térjen vissza az Overview (Áttekintő) képernyőre. d. Ha az üzemmód Not in Service (Üzemen kívül), akkor kattintson a Change (Módosítás) gombra, majd a Return All to Service (Összes üzembe helyezése) elemre. Megjegyzés Ha nincs szükség hardveres vagy szoftveres védelemre, a 10. lépés kihagyható. 10. Állítsa be a kapcsolókat és a szoftveres írásvédelmet. a. Ellenőrizze a kapcsolókat (lásd: 7. ábra). Megjegyzés Az írásvédelem kapcsoló lezárt vagy kioldott állásban hagyható. A szimuláció engedélyező/tiltó kapcsoló bármilyen állásban lehet az eszköz normál működéséhez. 21

22 Rövid útmutató Szoftveres írásvédelem engedélyezése 1. A navigálást kezdje az áttekintő képernyőn. a. Válassza a Device Information (Készülékadatok) elemet. b. Válassza a Security and Simulation (Biztonság és szimuláció) lapot. 2. A szoftveres írásvédelem engedélyezéséhez hajtsa végre a Write Lock Setup (Írásvédelem beállítása) műveletet. Az AI-blokk konfigurációs paraméterei Használja a nyomás, DP áramlás és DP szintek példáit útmutatóként. Paraméterek Csatorna L-Type XD_Scale Megjegyzés Csak olyan mértékegységeket válasszon, amelyeket a készülék támogat. Out_Scale Adatbevitel 1=Nyomás, 2=Érzékelő hőmérséklete, 12=SPM középérték, 13=SPM standard eltérés Direct (Közvetlen), Indirect (Közvetett) vagy Square Root (Négyzetgyökös) Skála és a mérés mértékegységei Pa bar 0 C ft H 2 4 C m H 2 4 C kpa mbar kg/cm 2 ft H 2 60 F mm 0 C mpa psf kg/m 2 ft H 2 68 F cm 0 C hpa Celsiusfok Fahren heit- fok Atm psi g/cm 2 in H 2 4 C in H 2 60 F in H 2 68 F Skála és a mérés mértékegységei mm H 2 4 C in 0 C mm H 2 68 C m 0 C cm H 2 4 C Nyomásérték példa Paraméterek Csatorna 1 L_Type XD_Scale Adatbevitel Direct (Közvetlen) Lásd a támogatott mértékegységek listáját. Megjegyzés Csak olyan mértékegységeket válasszon, amelyeket a készülék támogat. Out_Scale Állítsa be a működési tartományon kívüli értékeket. 22

23 Rövid útmutató DP áramlásra példa Paraméterek Csatorna 1 L_Type Adatbevitel Square Root (Négyzetgyök) XD_Scale inh 2 68 F Megjegyzés Csak olyan mértékegységeket válasszon, amelyeket a készülék támogat. Out_Scale Példa DP szintre 0 20 GPM Low_Cut inh 2 68 F Paraméterek Csatorna 1 L_Type Adatbevitel Indirect (Közvetett) XD_Scale inh 2 68 F Megjegyzés Csak olyan mértékegységeket válasszon, amelyeket a készülék támogat. Out_Scale 0 25 ft. Nyomásérték megjelenítése az LCD kijelzőn A kijelző beállító-képernyőjén jelölje be a pressure (nyomás) jelölőnégyzetet. 23

24 Rövid útmutató 7. lépés: Távadó nullapontjának beállítása Megjegyzés A távadókat kiszállítás előtt a gyártóüzemben a megrendelés szerinti vagy a gyári alapértékek alkalmazásával teljes skálatartományra kalibrálják (méréstartomány = méréstartomány felső határa). A nullapont-beállítás egypontos beállítás a szerelési helyzetből és a vonali nyomásából fakadó hatások kompenzálására. A nullapont-beállítás végrehajtásakor gondoskodni kell arról, hogy a kiegyenlítő szelep nyitva legyen, és a technológiai közeggel átjárt csőszakaszok megfelelő szintig tele legyenek. A távadó csak 3-5% URL nulla hibára állítható be. Nagyobb nulla hibákhoz kompenzálni kell az eltolást az XD_Scale (XD_skála), Out_Scale (Külső_skála) és Indirect L_Type (Közvetett L_típus) értékek segítségével, melyek az AI-blokk részei. 1. Az irányított beállítás használata: a. Navigáljon a Configure > Guided Setup (Beállítás>Irányított beállítás) menüre. b. Válassza a Zero Trim (Nulla finombeállítása) lehetőséget. c. A funkció elvégzi a nullapont beállítását. 2. A kézi beállítás használata: a. Navigáljon az Overview>Calibration>Sensor Trim (Áttekintés> (Kalibrálás>Érzékelő finombeállítása) menüre. b. Válassza a Zero Trim (Nulla finombeállítása) lehetőséget. c. A funkció elvégzi a nullapont beállítását. 24

25 Terméktanúsítványok Rövid útmutató Az európai irányelvekre vonatkozó információk Az EK-megfelelőségi nyilatkozat másolata megtalálható a Rövid útmutató végén. Az EK-megfelelőségi nyilatkozat legfrissebb változata a webhelyen található meg. Általános helyekre vonatkozó tanúsítvány A Szövetségi Munkavédelmi és Munkaegészségügyi Hivatal (OSHA) által akkreditált, országosan elismert ellenőrző laboratórium (NRTL) a távadót megvizsgálta, és ellenőrizte, hogy a vizsgálatok alapján a távadó kialakítása megfelel-e az alapvető villamos, gépészeti és tűzvédelmi követelményeinek. Észak-Amerika E5 USA robbanásbiztos (XP) és porgyulladásálló (DIP) Tanúsítvány: 0T2H0.AE Szabványok: FM osztály , FM osztály , FM osztály , ANSI/NEMA Jelölések: XP CL I, DIV 1, GP B, C, D; DIP CL II, DIV 1, GP E, F, G; CL III; T5( 50 C T körny +85 C); gyári szigetelésű; 4X típus I5 IE USA gyújtószikramentes (IS) és sújtólégbiztos (NI) Tanúsítvány: 1Q4A4.AX Szabványok: FM osztály , FM osztály , FM osztály , FM osztály Jelölések: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; Class III; DIV 1 a számú Rosemount rajz szerint bekötve; NI CL 1, DIV 2, GP A, B, C, D; T4( 50 C T körny +70 C)[HART ], T5( 50 C T körny +40 C) [HART]; T4( 50 C T körny +60 C) [Fieldbus/PROFIBUS ]; 4x típus A biztonságos használat speciális feltételei (X): 1. A 3051 típusú távadó tokozata alumíniumot tartalmaz, és potenciális gyújtóforrásnak tekintendő ütés vagy súrlódás esetén. A telepítés és használat során külön figyelmet kell fordítani az ütések és a súrlódás elkerülésére. 2. A 3051-es típusú, túlfeszültségvédő sorkapocsegységgel felszerelt távadó (opció kód T1) nem felel meg az 500 V effektív feszültséggel történő szigetelésvizsgálat követelményeinek, és ezt a telepítésnél figyelembe kell venni. USA FISCO Tanúsítvány: 1Q4A4.AX Szabványok: FM osztály , FM osztály , FM osztály , FM osztály Jelölések: IS CL I, DIV 1, GP A, B, C, D, ha a Rosemount számú rajza szerint van bekötve ( 50 C T körny +60 C); 4x típus 25

26 Rövid útmutató A biztonságos használat speciális feltételei (X): 1. A 3051 típusú távadó tokozata alumíniumot tartalmaz, és potenciális gyújtóforrásnak tekintendő ütés vagy súrlódás esetén. A telepítés és használat során külön figyelmet kell fordítani az ütések és a súrlódás elkerülésére. 2. A 3051-es típusú, túlfeszültségvédő sorkapocsegységgel felszerelt távadó (opció kód T1) nem felel meg az 500 V effektív feszültséggel történő szigetelésvizsgálat követelményeinek, és ezt a telepítésnél figyelembe kell venni. C6 Kanada robbanásbiztos, porgyulladásálló, gyújtószikramentes és sújtólégbiztos Tanúsítvány: Szabványok: ANSI/ISA , CSA-szabvány C22.2 No. 30 M1986, CSA-szabvány C sz. - M1987, CSA-szabvány C sz., CSA-szabvány C M1987 sz. Jelölések: Robbanásbiztos: I osztály, 1. kategória, B, C és D csoport; Alkalmasság: I. osztály, 1. zóna, IIB+H2 csoport, T5; Porrobbanásálló: II. osztály, 1. kategória, E, F, G csoport; III. osztály, 1. kategória; Gyújtószikramentes: I. osztály, 1. kategória, A, B, C, D csoport, ha a Rosemount rajz szerint lett bekötve, T3C hőmérsékletkód; Alkalmasság: I. osztály, 0 zóna; I. osztály, 2. kategória, A, B, C és D csoport, T5; Alkalmasság: I. osztály, 2. zóna, IIC csoport; 4X típus; gyárilag lezárva; egyszeres tömítésű (lásd a számú rajzot) E6 Kanada robbanásbiztos, porgyulladásálló és 2. kategória Tanúsítvány: Szabványok: ANSI/ISA , CSA-szabvány C22.2 No. 30 M1986, CSA-szabvány C sz. - M1987, CSA-szabvány C M1987 sz. Jelölések: Robbanásbiztos: I osztály, 1. kategória, B, C és D csoport; Alkalmasság: I. osztály, 1. zóna, IIB+H2 csoport, T5; Porrobbanásálló: II. és III. osztály, 1. kategória, E, F, G csoport; I. osztály, 2. kategória; A, B, C és D csoport; Alkalmasság: I. osztály, 2. zóna, IIC csoport, Type 4X, gyárilag lezárva, egyszeres tömítés (lásd: rajz) Európa E8 ATEX tűzálló és porálló Tanúsítvány: KEMA00ATEX2013X; Baseefa11ATEX0275X Szabványok: EN :2012, EN :2007, EN :2007, EN :2009 Jelölések: II 1/2 G Ex d IIC T6/T5 Ga/Gb, T6( 50 C T körny +65 C), T5( 50 C T körny +80 C); II 1 D Ex ta IIIC T95 C T C Da ( 20 C T körny +85 C) 3. táblázat Közeghőmérséklet Hőmérsékleti osztály Közeghőmérséklet T6 50 C +65 C T5 50 C +80 C 26

27 Rövid útmutató A biztonságos használat speciális feltételei (X): 1. Ez a készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. A tűzbiztos illesztésekkel kapcsolatos információkért forduljon a gyártóhoz. 3. A tokozaton körbeszaladó címke kapacitása (1,6 nf) túllépi az EN szabvány 9. táblázatában meghatározott korlátot. Az adott alkalmazásra való megfelelőséget a felhasználónak kell meghatároznia. 4. A berendezés egyes változatainál az adattáblán kevesebb a jelölés. A berendezés összes jelölése megtalálható a tanúsítványban. I1 ATEX gyújtószikra-mentességi és porrobbanás-védettségi Tanúsítvány: BAS97ATEX1089X; Baseefa11ATEX0275X Szabványok: EN :2012, EN :2012, EN :2009 Jelölések: HART: II 1 G Ex ia IIC T5/T4 Ga, T5( 60 C T körny +40 C), T4( 60 C T körny +70 C) Fieldbus/PROFIBUS: II 1 G Ex ia IIC Ga T4( 60 C T körny +60 C) POR: II 1 D Ex ta IIIC T95 C T C Da ( 20 C T körny +85 C) IA 4. táblázat Bemeneti paraméterek HART A biztonságos használat speciális feltételei (X): 1. A készülék nem felel meg az EN :2012 sz. szabvány cikke által előírt 500 V-os szigetelésvizsgálatnak. Ezt figyelembe kell venni a készülék telepítésekor. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. 3. A berendezés egyes változatainál az adattáblán kevesebb a jelölés. A berendezés összes jelölése megtalálható a tanúsítványban. ATEX FISCO Tanúsítvány: BAS97ATEX1089X Szabványok: EN :2012, EN :2009 Jelölések: II 1 G Ex ia IIC T4 Ga ( 60 C T körny +60 C) Fieldbus/PROFIBUS: Feszültség U i 30 V 30 V Áramerősség I i 200 ma 300 ma Fogyasztás P i 0,9 W 1,3 W Kapacitás C i 0,012 F 0 F Induktivitás L i 0 mh 0 mh 5. táblázat Bemeneti paraméterek Feszültség U i Áramerősség I i Fogyasztás P i Kapacitás C i Induktivitás L i FISCO 17,5 V 380 ma 5,32 W 5 nf 10 H 27

28 Rövid útmutató A biztonságos használat speciális feltételei (X): 1. A készülék nem felel meg az EN :2012 sz. szabvány cikke által előírt 500 V-os szigetelésvizsgálatnak. Ezt figyelembe kell venni a készülék telepítésekor. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. N1 ATEX N típus és porrobbanás-védettségi Tanúsítvány: BAS00ATEX3105X; Baseefa11ATEX0275X Szabványok: EN :2012, EN :2010, EN :2009 Jelölések: II 3 G Ex na IIC T5 Gc ( 40 C T a +70 C); II 1 D Ex ta IIIC T95 C T C Da ( 20 C T körny +85 C) A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az EN szabvány cikkelye által előírt 500 voltos szigetelésvizsgálatnak. Ezt figyelembe kell venni a berendezés telepítésekor. 2. A berendezés egyes változatainál az adattáblán kevesebb a jelölés. A berendezés összes jelölése megtalálható a tanúsítványban. Nemzetközi E7 IECEx tűzbiztos és porrobbanásálló Tanúsítvány: IECEx KEM X; IECEx BAS X Szabványok: IEC :2011, IEC : , IEC :2006, IEC :2008 Jelölések: Ex d IIC T6/T5 Ga/Gb, T6( 50 C T körny +65 C), T5( 50 C T körny +80 C); Ex ta IIIC T95 C T C Da ( 20 C T körny +85 C) 6. táblázat Közeghőmérséklet Hőmérsékleti osztály T6 T5 Közeghőmérséklet 50 C és +65 C között 50 C és +80 C között A biztonságos használat speciális feltételei (X): 1. Ez a készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. A tűzbiztos illesztésekkel kapcsolatos információkért forduljon a gyártóhoz. 3. A tokozaton körbeszaladó címke kapacitása (1,6 nf) túllépi az EN szabvány 9. táblázatában meghatározott korlátot. Az adott alkalmazásra való megfelelőséget a felhasználónak kell meghatároznia. 4. A berendezés egyes változatainál az adattáblán kevesebb a jelölés. A berendezés összes jelölése megtalálható a tanúsítványban. 28

29 Rövid útmutató I7 IECEx gyújtószikra-mentességi Tanúsítvány: IECEx BAS X Szabványok: IEC :2011, IEC :2011 Jelölések: HART: Ex ia IIC T5/T4 Ga, T5( 60 C T körny +40 C), T4( 60 C T körny +70 C) Fieldbus/PROFIBUS: Ex ia IIC T4( 60 C T körny +60 C) 7. táblázat Bemeneti paraméterek HART Fieldbus/PROFIBUS: Feszültség U i 30 V 30 V Áramerősség I i 200 ma 300 ma Fogyasztás P i 0,9 W 1,3 W Kapacitás C i 0,012 F 0 F Induktivitás L i 0 mh 0 mh A biztonságos használat speciális feltételei (X): 1. Opcionális 90 V feszültségű tranziensvédelemmel felszerelve a berendezés nem felel meg az IEC számú szabvány pontja által előírt 500 V-os szigetelésvizsgálat követelményeinek. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. IECEx bányászati (speciális A0259) Tanúsítvány: IECEx TSA X Szabványok: IEC :2011, IEC :2011 Jelölések: Ex ia I Ma ( 60 C T körny +70 C) 8. táblázat Bemeneti paraméterek HART Fieldbus/PROFIBUS: FISCO Feszültség U i 30 V 30 V 17,5 V Áramerősség I i 200 ma 300 ma 380 ma Fogyasztás P i 0,9 W 1,3 W 5,32 W Kapacitás C i 0,012 F 0 F 5 nf Induktivitás L i 0 mh 0 mh 10 H A biztonságos használat speciális feltételei (X): 1. Opcionális 90 V feszültségű tranziensvédelemmel felszerelve a készülék az IEC szabvány által előírt, 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A biztonságos használat előfeltétele a telepítésnek a fenti bemeneti paraméterek figyelembevételével való elvégzése. 3. Gyártási feltétel, hogy I. csoportba tartozó alkalmazási célokra csak a rozsdamentes acél tokozattal, burkolatokkal és érzékelőmodul-tokozattal ellátott berendezések használhatók. 29

30 Rövid útmutató IG IECEx FISCO Tanúsítvány: IECEx BAS X Szabványok: IEC :2011, IEC :2011 Jelölések: Ex ia IIC T4 Ga ( 60 C T körny +60 C) 9. táblázat Bemeneti paraméterek FISCO Feszültség U i Áramerősség I i Fogyasztás P i Kapacitás C i Induktivitás L i 17,5 V 380 ma 5,32 W 5 nf 10 H A biztonságos használat speciális feltételei (X): 1. Ha fel van szerelve opcionális 90 V feszültségű tranziensvédelemmel, a készülék az IEC szabvány cikkelye által előírt, 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. N7 IECEx N típus Tanúsítvány: IECEx BAS X Szabványok: IEC :2011, IEC :2010 Jelölések: Ex na IIC T5 Gc ( 40 C T körny +70 C) A biztonságos használat speciális feltételei (X): 1. A berendezés nem felel meg az IEC által előírt 500 voltos szigetelésvizsgálatnak. Ezt figyelembe kell venni a berendezés telepítésekor. Brazília E2 INMETRO lángálló Tanúsítvány: UL-BR X Szabványok: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC : Errata 1:2008 Jelölések: Ex d IIC T6/T5 Ga/Gb, T6( 50 C T körny +65 C), T5( 50 C T körny +80 C) A biztonságos használat speciális feltételei (X): 1. Ez a készülék vékonyfalú membránt tartalmaz. Telepítéskor, karbantartáskor és a használat során figyelembe kell venni azokat a környezeti feltételeket, amelyek a membránt érni fogják. A gyártó cég beszerelési és karbantartási utasításait minden részletükben követni kell, hogy a készülék elvárható élettartama során megőrizze a biztonságosság feltételeit. 2. Javítás esetén a tűzbiztos csatlakozások illeszkedési méreteivel kapcsolatos információkért forduljon a gyártóhoz. 3. A tokozaton körbeszaladó címke kapacitása (1,6 nf) túllépi az ABNT NBR IEC szabvány 9. táblázatában meghatározott korlátot. Az adott alkalmazásra való megfelelőséget a felhasználónak kell meghatároznia. 30

31 Rövid útmutató I2 INMETRO gyújtószikra-mentességi Tanúsítvány: UL-BR X Szabványok: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Jelölések: HART: Ex ia IIC T5/T4 Ga, T5( 60 C T körny +40 C), T4( 60 C T körny +70 C) Fieldbus/PROFIBUS: Ex ia IIC T4 Ga ( 60 C T körny +60 C) 10. táblázat Bemeneti paraméterek HART Fieldbus/PROFIBUS: Feszültség U i 30 V 30 V Áramerősség I i 200 ma 300 ma Fogyasztás P i 0,9 W 1,3 W Kapacitás C i 0,012 F 0 F Induktivitás L i 0 mh 0 mh IB A biztonságos használat speciális feltételei (X): 1. Ha fel van szerelve opcionális 90 voltos tranziens-védelemmel, a készülék az ABNT NBR IRC szabvány által előírt 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. INMETRO FISCO Tanúsítvány: UL-BR X Szabványok: ABNT NBR IEC : Errata 1:2011, ABNT NBR IEC :2009 Jelölések: Ex ia IIC T4 Ga ( 60 C T körny +60 C) 11. táblázat Bemeneti paraméterek FISCO Feszültség U i Áramerősség I i Fogyasztás P i Kapacitás C i Induktivitás L i 17,5 V 380 ma 5,32 W 5 nf 10 H A biztonságos használat speciális feltételei (X): 1. Ha fel van szerelve opcionális 90 voltos tranziens-védelemmel, a készülék az ABNT NBR IEC szabvány által előírt 500 V feszültségű szigetelési vizsgálatnak nem felel meg. Ezt a készülék felszerelésekor figyelembe kell venni. 2. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. 31

32 Rövid útmutató Kína E3 Kínai lángállósági Tanúsítvány: GYJ X; GYJ X [áramlásmérők] Szabványok: GB , GB , GB Jelölések: Ex d IIC T6/T5, T6( 50 C T körny +65 C), T5( 50 C T körny +80 C) A biztonságos használat speciális feltételei (X): 1. A környezeti hőmérséklet és a hőmérsékleti osztály viszonya az alábbiak szerint alakul: T körny Hőmérsékleti osztály 50 C ~ +80 C T5 50 C ~ +65 C T6 I3 Éghető por jelenlétében a maximális környezeti hőmérséklet 80 C. 2. A tokozaton belüli földelőelemet megbízhatóan kell csatlakoztatni. 3. Egy bejegyzett testület által tanúsított, Ex d IIC típusú védelemmel ellátott kábelbemenetet kell alkalmazni a GB és GB szabványnak megfelelően, amikor veszélyes helyen történik a telepítés. Éghető por jelenlétében IP66 vagy magasabb fokozatú kábelbemenetet kell alkalmazni. 4. Tartsa be a Tartsa szorosan zárva, ha a készülék feszültség alatt van. utasítást. 5. Végfelhasználók számára nem engedélyezett a belső alkatrészek cseréje. 6. A termék telepítése, használata és karbantartása során kövesse a következő szabványokat: GB , GB , GB , GB , GB , GB Kínai gyújtószikra-mentességi Tanúsítvány: GYJ X; GYJ101312X [áramlásmérők] Szabványok: GB , GB , GB , GB Jelölések: Ex ia IIC Ga T4/T5 A biztonságos használat speciális feltételei (X): 1. Az X szimbólum különleges használati feltételeket jelöl: a. Ha a készülék fel van szerelve opcionális 90 V feszültségű tranziensvédelemmel, akkor az 1 percen keresztül 500 V feszültségen végzett szigetelési vizsgálatnak nem felel meg. A berendezés beszerelésekor ezt figyelembe kell venni. b. A tokozat készülhet alumíniumötvözetből, és poliuretán védőfestékkel lehet ellátva, de 0. osztályú zónában ügyelni kell arra, hogy ne érhesse ütés és ne legyen kitéve súrlódásnak. 2. A T-kód és a környezeti hőmérséklet közötti összefüggés a következő: Modell T-kód Hőmérséklet-tartomány HART T5 60 C T körny +40 C HART T4 60 C T körny +70 C Fieldbus/PROFIBUS/FISCO T4 60 C T körny +60 C Áramlásmérő 644 Temp tokozattal T4 40 C T körny +60 C 32

33 Rövid útmutató 3. Gyújtószikra-mentességi paraméterek: HART Fieldbus/PROFIBU S: FISCO Feszültség U i 30 V 30 V 17,5 V Áramerősség I i 200 ma 300 ma 380 ma Fogyasztás P i 0,9 W 1,3 W 5,32 W Kapacitás C i 0,012 F 0 F 5 nf Induktivitás L i 0 mh 0 mh 10 H 1. megjegyzés: A FISCO paraméterek IIC és IIB csoportra is érvényesek. 2. megjegyzés: [Áramlásmérők esetén] 644-es típusú hőmérséklet-távadó használata esetén a robbanásveszélyes gáz környezetben használható robbanásbiztos rendszer kialakításához a 644-es hőmérséklet-távadót Ex tanúsítvánnyal rendelkező kapcsolódó berendezésekkel kell használni. A vezetékeknek és sorkapocs-csatlakozásoknak meg kell felelniük a 644-es hőmérséklet-távadó és a kapcsolódó berendezések kézikönyveiben szereplő utasításokban leírt feltételeknek. A 644-es hőmérséklet-távadó és a kapcsolt berendezés között árnyékolt vezeték használandó (az árnyékolásnak szigeteltnek kell lennie). A kábel árnyékolását egy nem veszélyes helyen megbízhatóan földelni kell. 4. A távadók megfelelnek a FISCO IEC :2008 szabványban lefektetett, terepi eszközökre vonatkozó előírásainak. Gyújtószikramentes áramkörök FISCO-modell szerinti csatlakoztatására vonatkozóan a fenti táblázatban találhatók a FISCO által meghatározott paraméterek. 5. Robbanásveszélyes gázok környezetében használható robbanásbiztos rendszer kialakításához a terméket Ex tanúsítvánnyal rendelkező kapcsolódó berendezésekkel kell használni. A vezetékeknek és sorkapocs-csatlakozásoknak meg kell felelniük a termék és a kapcsolódó berendezések kézikönyveiben szereplő utasításoknak. 6. A termék és a kapcsolt berendezés közötti kábel árnyékolt legyen (az árnyékolásnak szigeteltnek kell lennie). A kábel árnyékolását egy nem veszélyes helyen megbízhatóan földelni kell. 7. A végfelhasználóknak tilos bármely belső alkatrészen módosítást végezniük, a problémát ehelyett a termék károsodásának elkerülése érdekében a gyártóval kell rendezniük. 8. A termék telepítése, használata és karbantartása során kövesse a következő szabványokat: GB , GB , GB , GB , GB , GB N3 Kínai N típus Tanúsítvány: GYJ101111X Szabványok: GB , GB Jelölések: Ex na IIC T5( 40 C T körny +70 C) A biztonságos használat speciális feltételei (X): 1. Az X szimbólum különleges használati feltételeket jelöl: A berendezés nem felel meg az 1 perces 500 V-os földszigetelés-próba követelményeinek. Ezt a körülményt a telepítés során figyelembe kell venni. 2. A környezeti hőmérséklet: 40 C T körny +70 C. 3. Max. bemeneti feszültség: 55 V. 4. A külső csatlakozásokon és a fel nem használt kábelbemeneteken NEPSI tanúsítvánnyal igazoltan Ex e vagy Ex n védelemtípusú, a tokozat által biztosított IP66 fokozatú tömszelencét, védőcsövet és záródugókat kell 33
