ÁRAJÁNLAT 0,00 EUR. Teljes bruttó ár: EUR ÁFA: 0,00 EUR 0,00. Címzett cég Vevői ajánlat minta (új gép) Szállító: NCT Kft. Mobil: / Cím:

Átírás

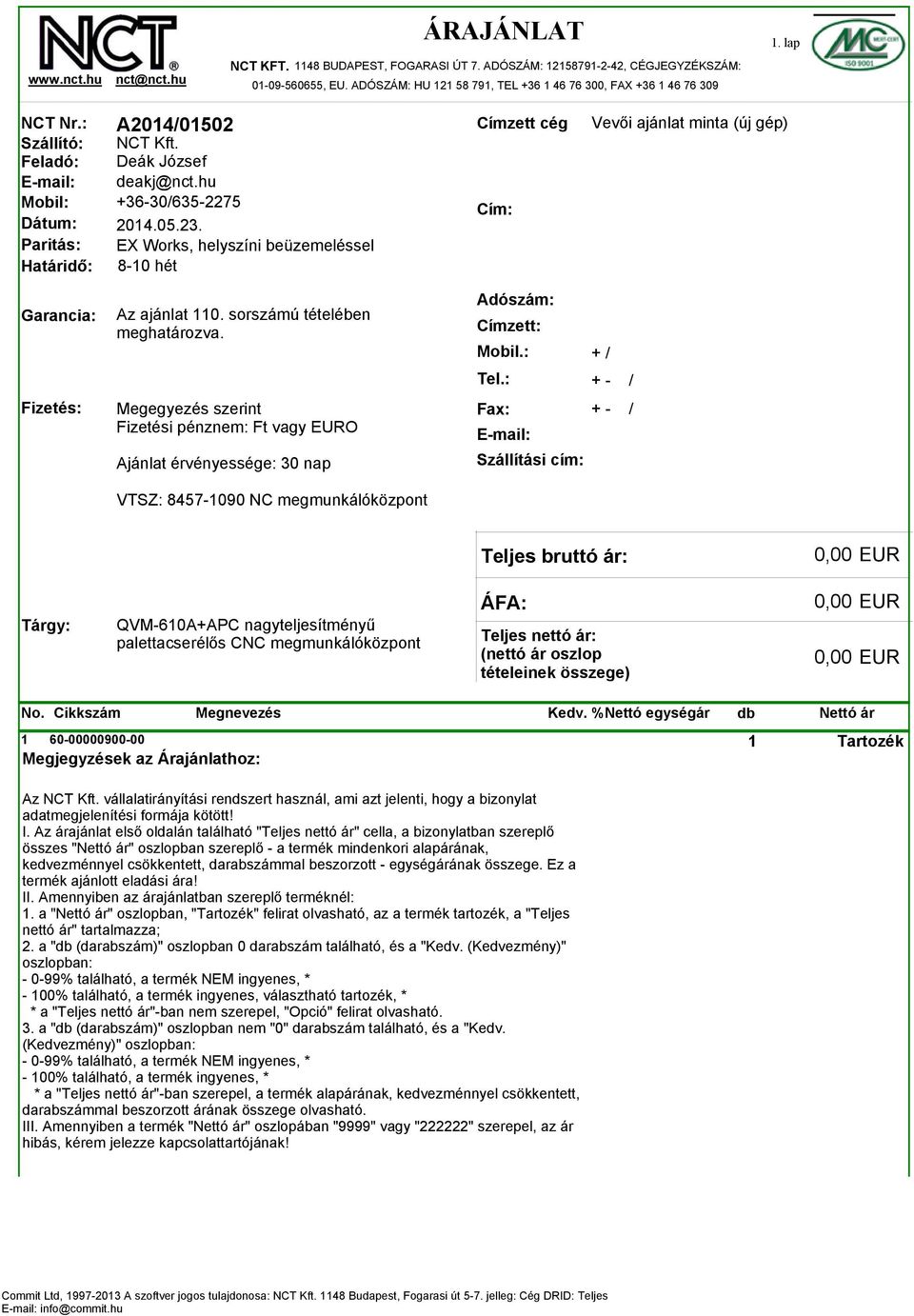

1 1. lap NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX NCT Nr.: Címzett cég Vevői ajánlat minta (új gép) Szállító: NCT Kft. Feladó: Deák József deakj@nct.hu Mobil: / Dátum: Cím: Paritás: EX Works, helyszíni beüzemeléssel Határidő: 8-10 hét Garancia: Fizetés: Az ajánlat 110. sorszámú tételében meghatározva. Megegyezés szerint Fizetési pénznem: Ft vagy O Ajánlat érvényessége: 30 nap VTSZ: NC megmunkálóközpont Adószám: Címzett: Mobil.: + / Tel.: + - / Fax: + - / Szállítási cím: Teljes bruttó ár: 0,00 Tárgy: QVM-610A+APC nagyteljesítményű palettacserélős CNC megmunkálóközpont ÁFA: 0,00 Teljes nettó ár: (nettó ár oszlop tételeinek összege) 0,00 No. Cikkszám Tartozék Megjegyzések az Árajánlathoz: Az NCT Kft. vállalatirányítási rendszert használ, ami azt jelenti, hogy a bizonylat adatmegjelenítési formája kötött! I. Az árajánlat első oldalán található "Teljes nettó ár" cella, a bizonylatban szereplő összes "" oszlopban szereplő - a termék mindenkori alapárának, kedvezménnyel csökkentett, darabszámmal beszorzott - egységárának összege. Ez a termék ajánlott eladási ára! II. Amennyiben az árajánlatban szereplő terméknél: 1. a "" oszlopban, "Tartozék" felirat olvasható, az a termék tartozék, a "Teljes nettó ár" tartalmazza; 2. a "db (darabszám)" oszlopban 0 darabszám található, és a "Kedv. (Kedvezmény)" oszlopban: % található, a termék NEM ingyenes, * - 100% található, a termék ingyenes, választható tartozék, * * a "Teljes nettó ár"-ban nem szerepel, "Opció" felirat olvasható. 3. a "db (darabszám)" oszlopban nem "0" darabszám található, és a "Kedv. (Kedvezmény)" oszlopban: % található, a termék NEM ingyenes, * - 100% található, a termék ingyenes, * * a "Teljes nettó ár"-ban szerepel, a termék alapárának, kedvezménnyel csökkentett, darabszámmal beszorzott árának összege olvasható. III. Amennyiben a termék "" oszlopában "9999" vagy "222222" szerepel, az ár hibás, kérem jelezze kapcsolattartójának!

2 No. 5 Cikkszám ÁRAJÁNLAT ,00 0 QVM-610+APC palettacserélős CNC maró-megmunkálóközpont: GÉP FELÉPÍTÉSE: - Robusztus öntvény ágy, állvány és szánrendszer - Mozgó állvány - 40-s szerszámkúp - Szerelt, precíziós gördülő vezeték X, Y és Z irányokban - Köszörült, dupla anyás, előfeszített golyósorsók minden tengelyen - Központi olajkenésű szánrendszer és golyósorsók N szerszám behúzó erő a főorsó csapágyazás tehermentesítésével - Llevegő túlnyomással védett főorsó csapágyazás - Tartós zsírkenésű orsóház - Főorsóház hőntartása digitális olajhűtővel - Gyors palettacserélő - Ajtóval elzárt, karos (RANDOM) szerszámcserélő, 3 mperc (TtT) szerszámcsere idő - Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen - Zárt, reteszelt munkatér, CE megfelelőség VEZÉRLŐ ÉS ELEKTRONIKA: - NCT maróvezérlő, kihelyezett-forgatható vezérlőpulttal - Kihelyezett kézikerék - Legkorszerűbb digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Közvetett mérőrendszer - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk Alaptartozékok: - sszintezőcsavar és talp - Spirálos forgácskihordó - Gép- és hibajelző lámpa - Komplett hűtőfolyadék rendszer - Hűtővízszivattyúval működtetett vizipisztoly MŰSZAKI ADATOK: Asztal: - Asztalméret (mm): 700x410 - Palettacserélési idő (sec): 5 - T hornyok száma x mérete x távolsága:... - Asztalterhelhetőség (kg): 2x200 - Főorsó homlok távolsága az asztal síkjától (mm): Tengelyek: - Munkatér löketek X x Y x Z (mm): 610x410x460 - Max. gyorsjárati sebesség X/Y/Z (MPP): 30/30/30 - Max. előtolási sebesség X/Y/Z (MPP): 10 - Golyósorsók mérete X/Y/Z (mm):.../.../... - Golyósorsók hűtése X/Y/Z: - - Vezetékek száma X/Y/Z: 2/2/2 - Gördülő kocsik száma X/Y/Z: 4/4/4 Pontosság: - Pozícionálási pontosság (mm): <0,02 - Ismétlési pontosság (mm): <0,008 Főorsó: - Max. fordulatszám (FPP): Belső kúp mérete: SK40 - Meghajtása: szíj - Tartományok száma: 1 - Tartós / max. nyomatéka (Nm): 140 / Hűtése: olajhűtés Főmotor: - Tartós / max. teljesítménye (kw): 15 / 21 - Hűtése: levegő hűtés Szerszámtár: - Szerszámhelyek száma: 24 - Szerszámtár / szerszámcserélő típusa: dobtár / karos - Szerszámozás (szerszámtartó / kúpvonó csap típusa): BT40 (.../...) Folytatás, 2. lap

3 Folytatás, 3. lap - Max. szerszám átmérő / szomsz. kihagyásával / hossz (mm): 89/.../250 - Szerszámcsere idő t-t / c-c (mp): 3,4 / 4,2 - Legnagyobb szerszám össztömege (kg): 7 Telepítés: - Villamos csatlakozás: 3x400VAC/...A - Telepítési méret (mm):...x...x... - Befoglaló méretek (mm): 2360x4365x Gép nettó tömege (kg): Hűtőfolyadék tartály kapacitása (L):... - Nagynyomású levegő igény (kg/cm2): GÉP TARTOZÉKOK ÉS OPCIÓK ,00 0 Megnövelt főorsó fordulatszám (DIN40/10000FPP) szíjhajtás (TMV QVM tip.): Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - főorsó max. fordulatszáma / áttétel: ford/perc / 1: ,00 0 Megnövelt főorsó teljesítmény (DIN40/10000FPP/19kW) szíjhajtás (TMV QVM tip.): Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - főorsó max. fordulatszáma / áttétel: ford/perc / 1:1 - főmotor tartós (max.) teljesítménye / nyomatéka: 19 (28) kw / 121 (182) Nm , bar, főorsón (A tip.) keresztüli hűtés (TMV-QVM tip.): - hűtőfolyadék útja: szerszámon keresztül - hűtővíz nyomása: 15 bar - beépített szűrőegység FIGYELEM: Furatos szerszámbehúzó gombát kell alkalmazni! , bar, főorsón (A tip.) keresztüli hűtés (TMV-QVM tip.): - hűtőfolyadék útja: szerszámon keresztül - hűtővíz nyomása: 30 bar - szívattyú gyártó: GRUNDFOS - beépített szűrőegység FIGYELEM: Furatos szerszámbehúzó gombát kell alkalmazni! ,00 0 Oszlop megemelése 100 vagy 150 mm-el (TMV-850 és tip.) ,00 0 Oszlop megemelése 200, 250 vagy 250 mm-el (TMV-850 és tip.) Választható BT/MAS típusú szerszámozás (TMV tip.): A szerszámgépet alapból SK szerszámozással készül. BT kivitellel rendelhető, nincs felára.

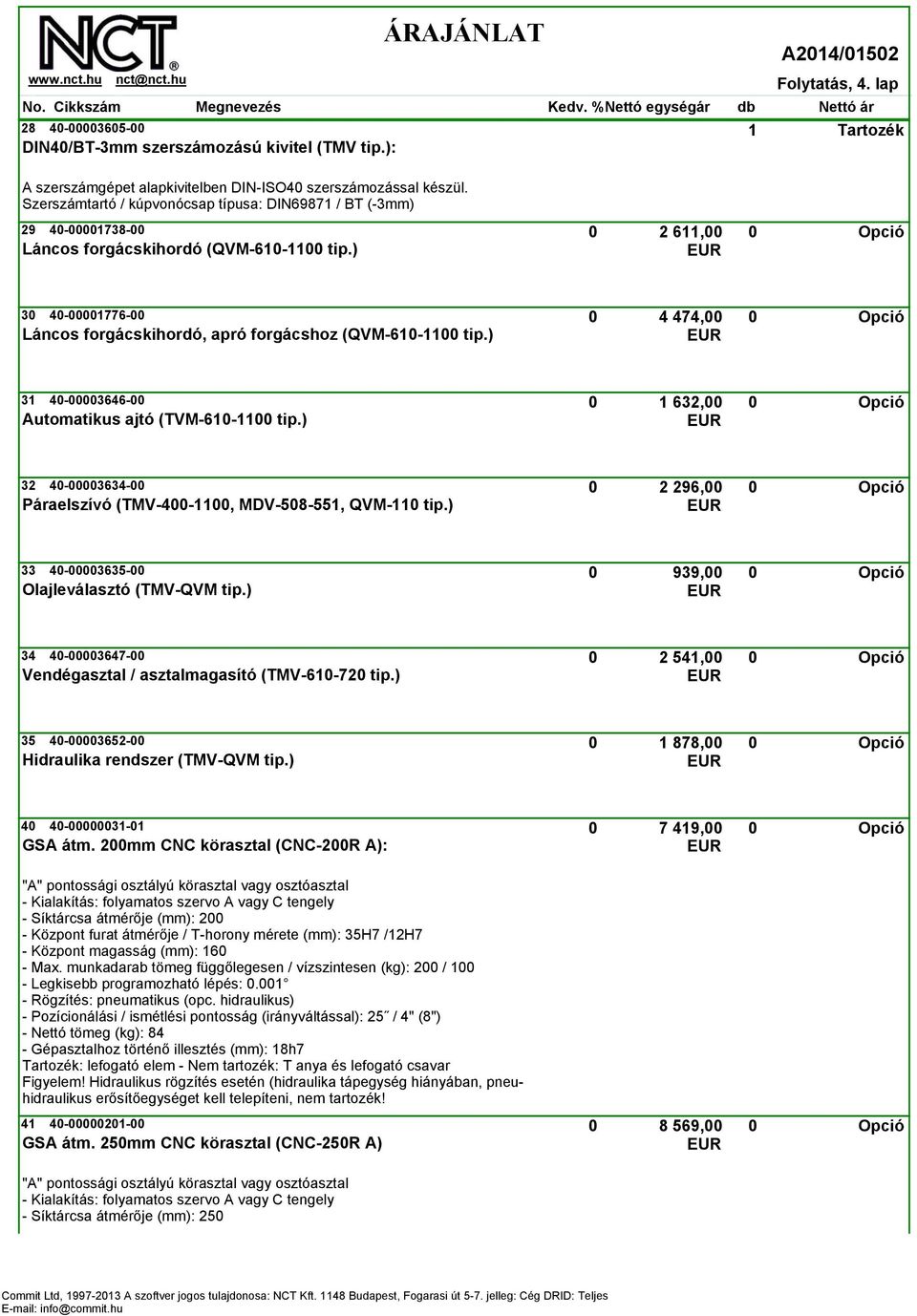

4 No. Cikkszám ÁRAJÁNLAT Folytatás, 4. lap Tartozék DIN40/BT-3mm szerszámozású kivitel (TMV tip.): A szerszámgépet alapkivitelben DIN-ISO40 szerszámozással készül. Szerszámtartó / kúpvonócsap típusa: DIN69871 / BT (-3mm) ,00 0 Láncos forgácskihordó (QVM tip.) ,00 0 Láncos forgácskihordó, apró forgácshoz (QVM tip.) ,00 0 Automatikus ajtó (TVM tip.) ,00 0 Páraelszívó (TMV , MDV , QVM-110 tip.) ,00 0 Olajleválasztó (TMV-QVM tip.) ,00 0 Vendégasztal / asztalmagasító (TMV tip.) ,00 0 Hidraulika rendszer (TMV-QVM tip.) ,00 0 GSA átm. 200mm CNC körasztal (CNC-200R A): "A" pontossági osztályú körasztal vagy osztóasztal - Kialakítás: folyamatos szervo A vagy C tengely - Síktárcsa átmérője (mm): Központ furat átmérője / T-horony mérete (mm): 35H7 /12H7 - Központ magasság (mm): Max. munkadarab tömeg függőlegesen / vízszintesen (kg): 200 / Legkisebb programozható lépés: Rögzítés: pneumatikus (opc. hidraulikus) - Pozícionálási / ismétlési pontosság (irányváltással): 25 / 4" (8") - Nettó tömeg (kg): 84 - Gépasztalhoz történő illesztés (mm): 18h7 Figyelem! Hidraulikus rögzítés esetén (hidraulika tápegység hiányában, pneuhidraulikus erősítőegységet kell telepíteni, nem tartozék! ,00 0 GSA átm. 250mm CNC körasztal (CNC-250R A) "A" pontossági osztályú körasztal vagy osztóasztal - Kialakítás: folyamatos szervo A vagy C tengely - Síktárcsa átmérője (mm): 250

5 pcs db Folytatás, 5. lap - Központ furat átmérője / T-horony mérete (mm): 70H7 /12H7 - Központ magasság (mm): Max. munkadarab tömeg függőlegesen / vízszintesen (kg): 300 / Legkisebb programozható lépés: Rögzítés: pneumatikus (opc. hidraulikus) - Pozícionálási / ismétlési pontosság (irányváltással): 15 / 4" (8") - Nettó tömeg (kg): Gépasztalhoz történő illesztés (mm): 18h7 Figyelem! Hidraulikus rögzítés esetén (hidraulika tápegység hiányában, pneuhidraulikus erősítőegységet kell telepíteni, nem tartozék! ,00 0 GSA szegnyereg CNC-200 körasztalhoz (TS-A160): Működtetés: kézi; belső kúp: MT# ,00 0 GSA szegnyereg CNC-250, CNC-251RB és NCF-250 körasztalokhoz (TS-B185) Működtetés: kézi; belső kúp: MT# ,00 0 GSA forgótámasz CNC-170,-200 körasztalhoz (TSA-200SP/H): - központ magasság: 160 mm - síktárcsa átm.: 200 mm - rögzítés: pneumatikus (P) (opc. hidraulikus (H)) - tömeg: 45 kg Figyelem! Hidraulikus rögzítés esetén (hidraulika tápegység hiányában, pneuhidraulikus erősítőegységet kell telepíteni, nem tartozék! ,00 0 GSA forgótámasz CNC-250 körasztalhoz (TSA-251SP/H): - Központ magasság: 185 mm - Síktárcsa átm.: 250 mm - Rögzítés: pneumatikus (P) (opc. hidraulikus (H)) - Tömeg: 82 kg Figyelem! Hidraulikus rögzítés esetén (hidraulika tápegység hiányában, pneuhidraulikus erősítőegységet kell telepíteni, nem tartozék! ,00 0 Körasztal és -támasz közötti készüléklap (TMV tip.) Választható Opciós kivitel: GSA kör- és osztóasztal kiegészítőik CNC maró és megmunkálóközpontokhoz: Munkadarab rögzítés vagy támasztás: - Gépi, pneumatikus vagy hidraulikus működtetésű szegnyereg - Kézi vagy gépi működtetésű patrontokmány - Kézi vagy gépi működtetésű tokmány - Egyedi tervezésű munkadarab rögzítő rendszer - Körasztal és -támasz közé szerelhető billenő asztal egység - Vendégasztal vagy asztalmagasító Megnövelt pontosság:

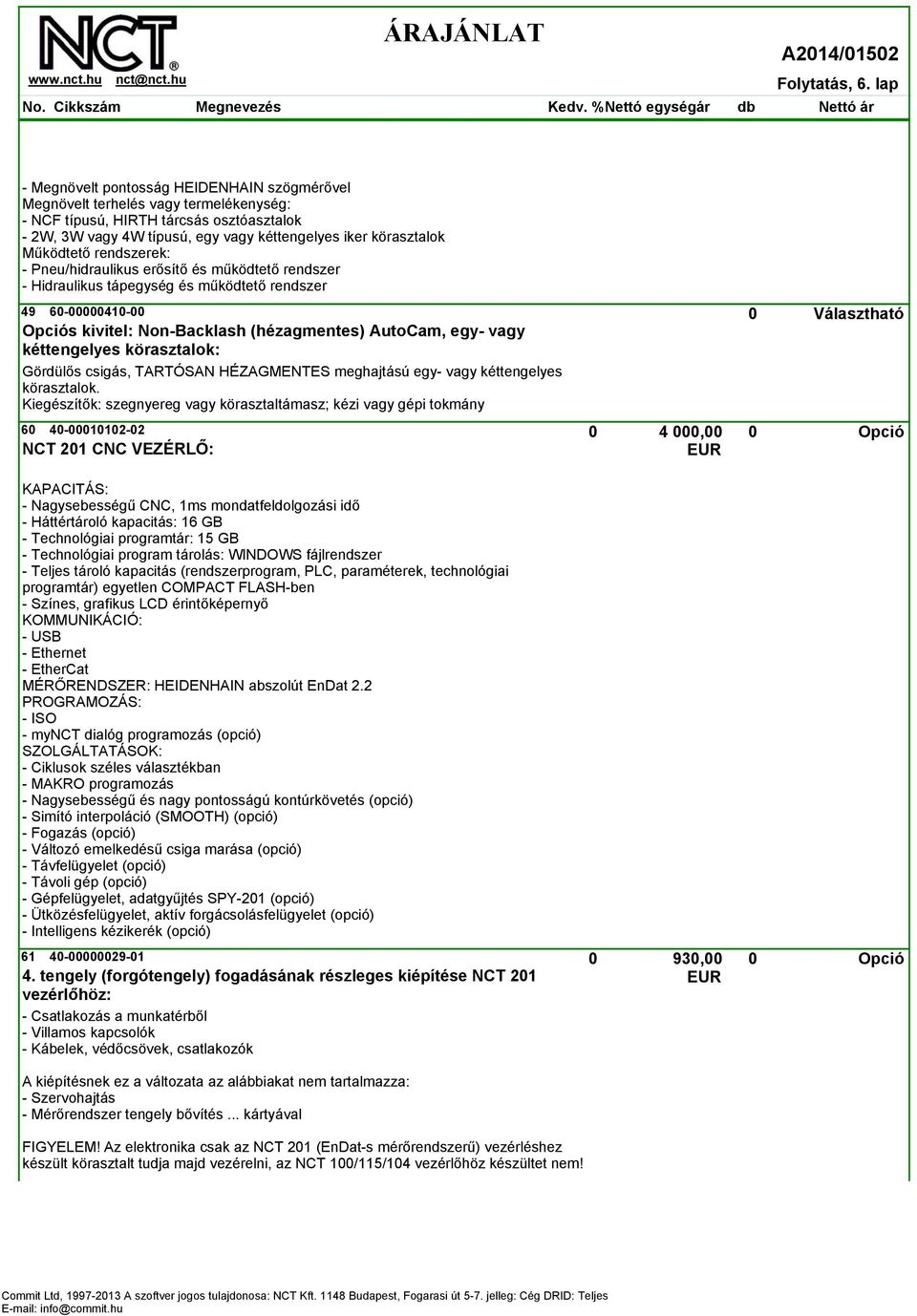

6 Folytatás, 6. lap - Megnövelt pontosság HEIDENHAIN szögmérővel Megnövelt terhelés vagy termelékenység: - NCF típusú, HIRTH tárcsás osztóasztalok - 2W, 3W vagy 4W típusú, egy vagy kéttengelyes iker körasztalok Működtető rendszerek: - Pneu/hidraulikus erősítő és működtető rendszer - Hidraulikus tápegység és működtető rendszer Választható Opciós kivitel: Non-Backlash (hézagmentes) AutoCam, egy- vagy kéttengelyes körasztalok: Gördülős csigás, TARTÓSAN HÉZAGMENTES meghajtású egy- vagy kéttengelyes körasztalok. Kiegészítők: szegnyereg vagy körasztaltámasz; kézi vagy gépi tokmány ,00 0 NCT 201 CNC VEZÉRLŐ: KAPACITÁS: - Nagysebességű CNC, 1ms mondatfeldolgozási idő - Háttértároló kapacitás: 16 GB - Technológiai programtár: 15 GB - Technológiai program tárolás: WINDOWS fájlrendszer - Teljes tároló kapacitás (rendszerprogram, PLC, paraméterek, technológiai programtár) egyetlen COMPACT FLASH-ben - Színes, grafikus LCD érintőképernyő KOMMUNIKÁCIÓ: - USB - Ethernet - EtherCat MÉRŐRENDSZER: HEIDENHAIN abszolút EnDat 2.2 PROGRAMOZÁS: - ISO - mynct dialóg programozás (opció) SZOLGÁLTATÁSOK: - Ciklusok széles választékban - MAKRO programozás - Nagysebességű és nagy pontosságú kontúrkövetés (opció) - Simító interpoláció (SMOOTH) (opció) - Fogazás (opció) - Változó emelkedésű csiga marása (opció) - Távfelügyelet (opció) - Távoli gép (opció) - Gépfelügyelet, adatgyűjtés SPY-201 (opció) - Ütközésfelügyelet, aktív forgácsolásfelügyelet (opció) - Intelligens kézikerék (opció) , tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: - Csatlakozás a munkatérből - Villamos kapcsolók - Kábelek, védőcsövek, csatlakozók A kiépítésnek ez a változata az alábbiakat nem tartalmazza: - Szervohajtás - Mérőrendszer tengely bővítés... kártyával FIGYELEM! Az elektronika csak az NCT 201 (EnDat-s mérőrendszerű) vezérléshez készült körasztalt tudja majd vezérelni, az NCT 100/115/104 vezérlőhöz készültet nem!

7 ÁRAJÁNLAT Folytatás, 7. lap ,00 0 Opció 4. tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz: - Csatlakozás a munkatérből - Villamos kapcsolók, kábelek, védőcsövek, csatlakozók - Szervohajtás, mérőrendszer tengely bővítés... kártyával - Referenciapont felvétel:szükségtelen FIGYELEM! Az elektronika csak az NCT 201 vezérléshez készült (EnDat-s mérőrendszerű) körasztalt tudja vezérelni, az NCT 100/115/104 vezérlőhöz készültet nem! ,00 0 Munkadarab-, szerszám bemérő tapintó fogadásának előkészítése: Két féle tapintó fogadására alkalmas ETPC kártya beépítése, és a tapintók PLC-ben történő előkészítése. Az ár nem tartalmazza a tapintó egységet, a kábelezést és a csatlakozók kiépítését! VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI ,00 0 Kábeles szerszám bemérő tapintó + ETPC + MES (HEIDENHAIN TT- 140 tip.): - ETPC tapintó elektronika - MES mérés szoftver csomag - HEIDENHAIN TT-140 kábeles szerszám bemérő MES szoftver a legyakoribb mérési esetekre kidolgozott mérőciklusokat tartalmazza. Alkalmas szerszám gyors és pontos mérésére vagy ellenőrzésére. Lehetővé teszi a szerszám hosszának és átmérőjének bemérésére, megadott tűréshatáron belüli szerszámhossz eltérés figyelést. Tartalom: szoftver (valamilyen adathordozón) + magyar nyelvű kezelési leírás ,00 0 M&H vezeték nélküli (INFRA), munkadarab bemérő tapintó készlet (DIN40): M&H kábel nélküli (szerszámtárba helyezhető) munkadarab bemérő (TPE tapintó elektronika; MES mérés szoftver csomag; kábel nélküli (szerszámtárba helyezhető) munkadarab bemérő tapintó adóegység + 6 mm rubingömb; optikai vevőegység; DIN69871 alaptartó 40 kúp) FIGYELEM: Behúzógomba nem tartozék! MES szoftver a legyakoribb mérési esetekre kidolgozott mérőciklusokat tartalmazza. Alkalmas felület, csap, furat, sarokpont stb. gyors és pontos mérésére. Lehetővé teszi a munkadarab helyzetének bemérése után a koordinátarendszer elforgatásával a pontatlanul rögzített munkadarab pontos megmunkálását. Tartalom: szoftver (valamilyen adathordozón) + magyar nyelvű kezelési leírás ,00 0 M&H vezeték nélküli (INFRA), munkadarab- és szerszámbemérő készlet (DIN40): Munkadarab- és szerszámbemérő egy optikai (INFRA) adó-vevő egységgel TARTOZÉKOK: - 2 db ETPC tapintó elektronika - MES mérés szoftver csomag - Kábel nélküli (szerszámtárba helyezhető) munkadarab bemérő + 6 mm rubingömb egység - Szerszámbemérő egység - Optikai vevőegység - SK40 szerszámkúp + 1db behúzógomba

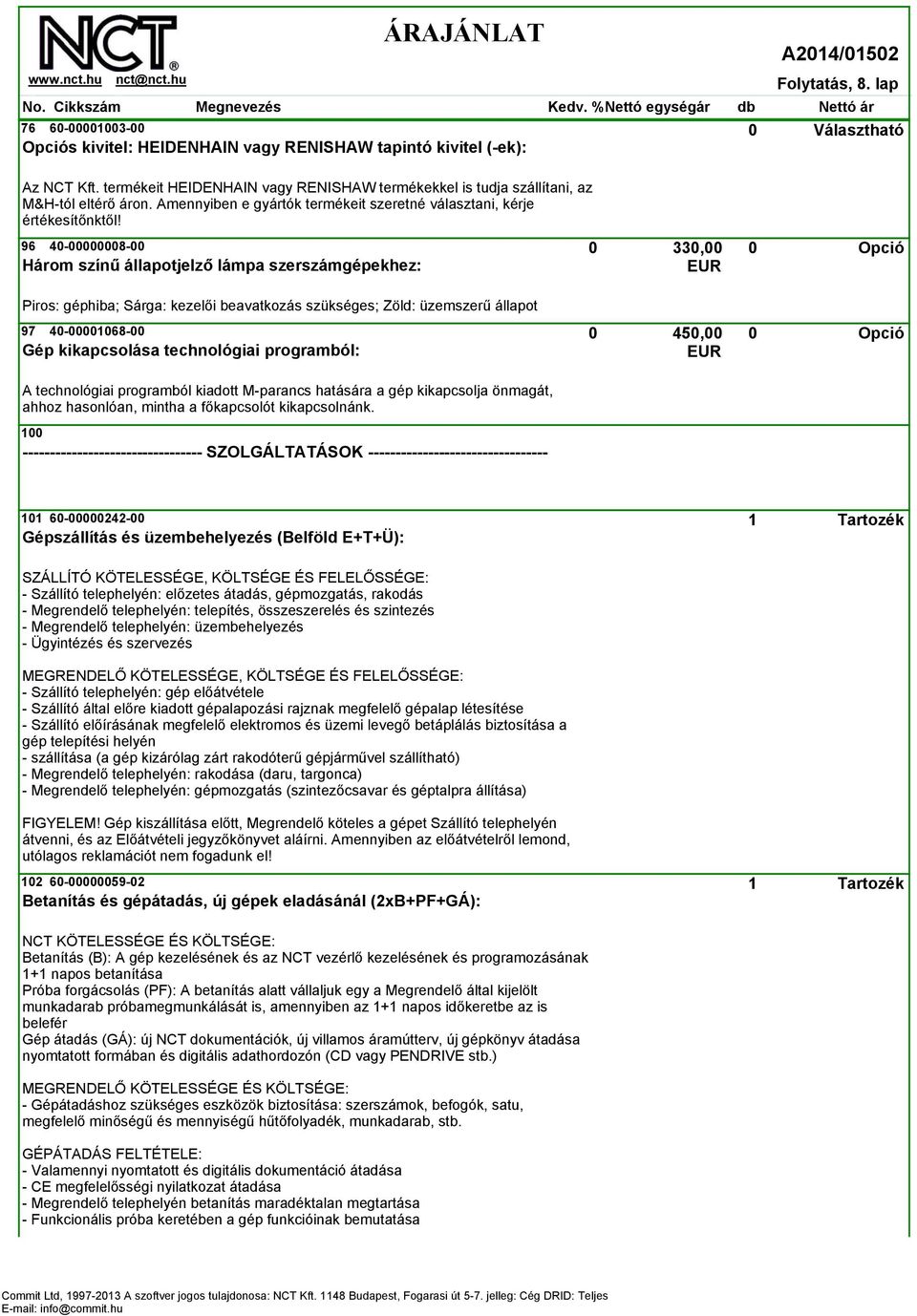

8 No. Cikkszám ÁRAJÁNLAT Folytatás, 8. lap Választható Opciós kivitel: HEIDENHAIN vagy RENISHAW tapintó kivitel (-ek): Az NCT Kft. termékeit HEIDENHAIN vagy RENISHAW termékekkel is tudja szállítani, az M&H-tól eltérő áron. Amennyiben e gyártók termékeit szeretné választani, kérje értékesítőnktől! ,00 0 Három színű állapotjelző lámpa szerszámgépekhez: Piros: géphiba; Sárga: kezelői beavatkozás szükséges; Zöld: üzemszerű állapot ,00 0 Gép kikapcsolása technológiai programból: A technológiai programból kiadott M-parancs hatására a gép kikapcsolja önmagát, ahhoz hasonlóan, mintha a főkapcsolót kikapcsolnánk SZOLGÁLTATÁSOK Tartozék Gépszállítás és üzembehelyezés (Belföld E+T+Ü): SZÁLLÍTÓ KÖTELESSÉGE, KÖLTSÉGE ÉS FELELŐSSÉGE: - Szállító telephelyén: előzetes átadás, gépmozgatás, rakodás - Megrendelő telephelyén: telepítés, összeszerelés és szintezés - Megrendelő telephelyén: üzembehelyezés - Ügyintézés és szervezés MEGRENDELŐ KÖTELESSÉGE, KÖLTSÉGE ÉS FELELŐSSÉGE: - Szállító telephelyén: gép előátvétele - Szállító által előre kiadott gépalapozási rajznak megfelelő gépalap létesítése - Szállító előírásának megfelelő elektromos és üzemi levegő betáplálás biztosítása a gép telepítési helyén - szállítása (a gép kizárólag zárt rakodóterű gépjárművel szállítható) - Megrendelő telephelyén: rakodása (daru, targonca) - Megrendelő telephelyén: gépmozgatás (szintezőcsavar és géptalpra állítása) FIGYELEM! Gép kiszállítása előtt, Megrendelő köteles a gépet Szállító telephelyén átvenni, és az Előátvételi jegyzőkönyvet aláírni. Amennyiben az előátvételről lemond, utólagos reklamációt nem fogadunk el! Tartozék Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ): NCT KÖTELESSÉGE ÉS KÖLTSÉGE: Betanítás (B): A gép kezelésének és az NCT vezérlő kezelésének és programozásának 1+1 napos betanítása Próba forgácsolás (PF): A betanítás alatt vállaljuk egy a Megrendelő által kijelölt munkadarab próbamegmunkálását is, amennyiben az 1+1 napos időkeretbe az is belefér Gép átadás (GÁ): új NCT dokumentációk, új villamos áramútterv, új gépkönyv átadása nyomtatott formában és digitális adathordozón (CD vagy PENDRIVE stb.) MEGRENDELŐ KÖTELESSÉGE ÉS KÖLTSÉGE: - Gépátadáshoz szükséges eszközök biztosítása: szerszámok, befogók, satu, megfelelő minőségű és mennyiségű hűtőfolyadék, munkadarab, stb. GÉPÁTADÁS FELTÉTELE: - Valamennyi nyomtatott és digitális dokumentáció átadása - CE megfelelősségi nyilatkozat átadása - Megrendelő telephelyén betanítás maradéktalan megtartása - Funkcionális próba keretében a gép funkcióinak bemutatása

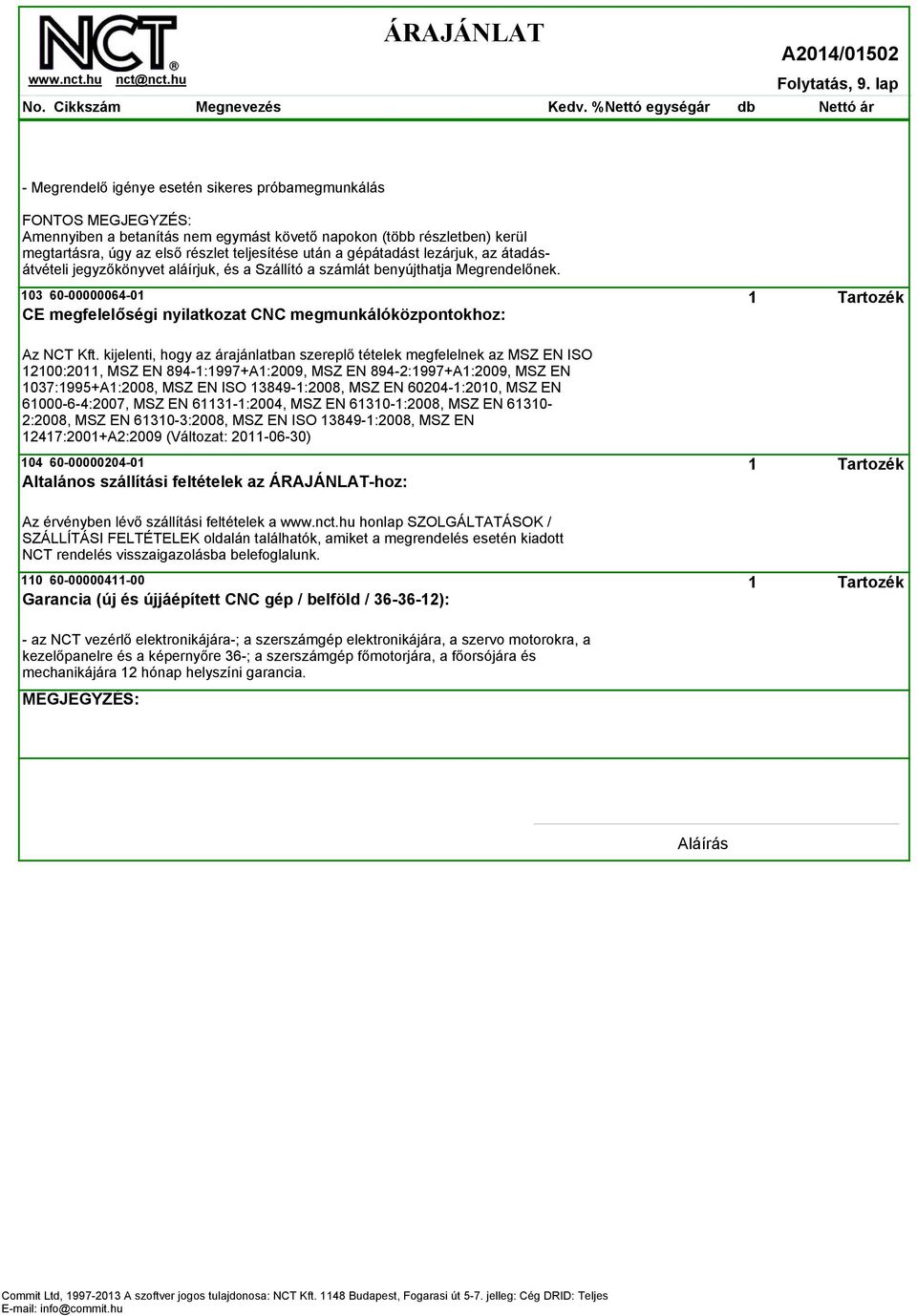

9 Folytatás, 9. lap - Megrendelő igénye esetén sikeres próbamegmunkálás FONTOS MEGJEGYZÉS: Amennyiben a betanítás nem egymást követő napokon (több részletben) kerül megtartásra, úgy az első részlet teljesítése után a gépátadást lezárjuk, az átadásátvételi jegyzőkönyvet aláírjuk, és a Szállító a számlát benyújthatja Megrendelőnek Tartozék CE megfelelőségi nyilatkozat CNC megmunkálóközpontokhoz: Az NCT Kft. kijelenti, hogy az árajánlatban szereplő tételek megfelelnek az MSZ EN ISO 12100:2011, MSZ EN 894-1:1997+A1:2009, MSZ EN 894-2:1997+A1:2009, MSZ EN 1037:1995+A1:2008, MSZ EN ISO :2008, MSZ EN :2010, MSZ EN :2007, MSZ EN :2004, MSZ EN :2008, MSZ EN :2008, MSZ EN :2008, MSZ EN ISO :2008, MSZ EN 12417:2001+A2:2009 (Változat: ) Tartozék Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Az érvényben lévő szállítási feltételek a honlap SZOLGÁLTATÁSOK / SZÁLLÍTÁSI FELTÉTELEK oldalán találhatók, amiket a megrendelés esetén kiadott NCT rendelés visszaigazolásba belefoglalunk Tartozék Garancia (új és újjáépített CNC gép / belföld / ): - az NCT vezérlő elektronikájára-; a szerszámgép elektronikájára, a szervo motorokra, a kezelőpanelre és a képernyőre 36-; a szerszámgép főmotorjára, a főorsójára és mechanikájára 12 hónap helyszíni garancia. MEGJEGYZÉS: Aláírás
