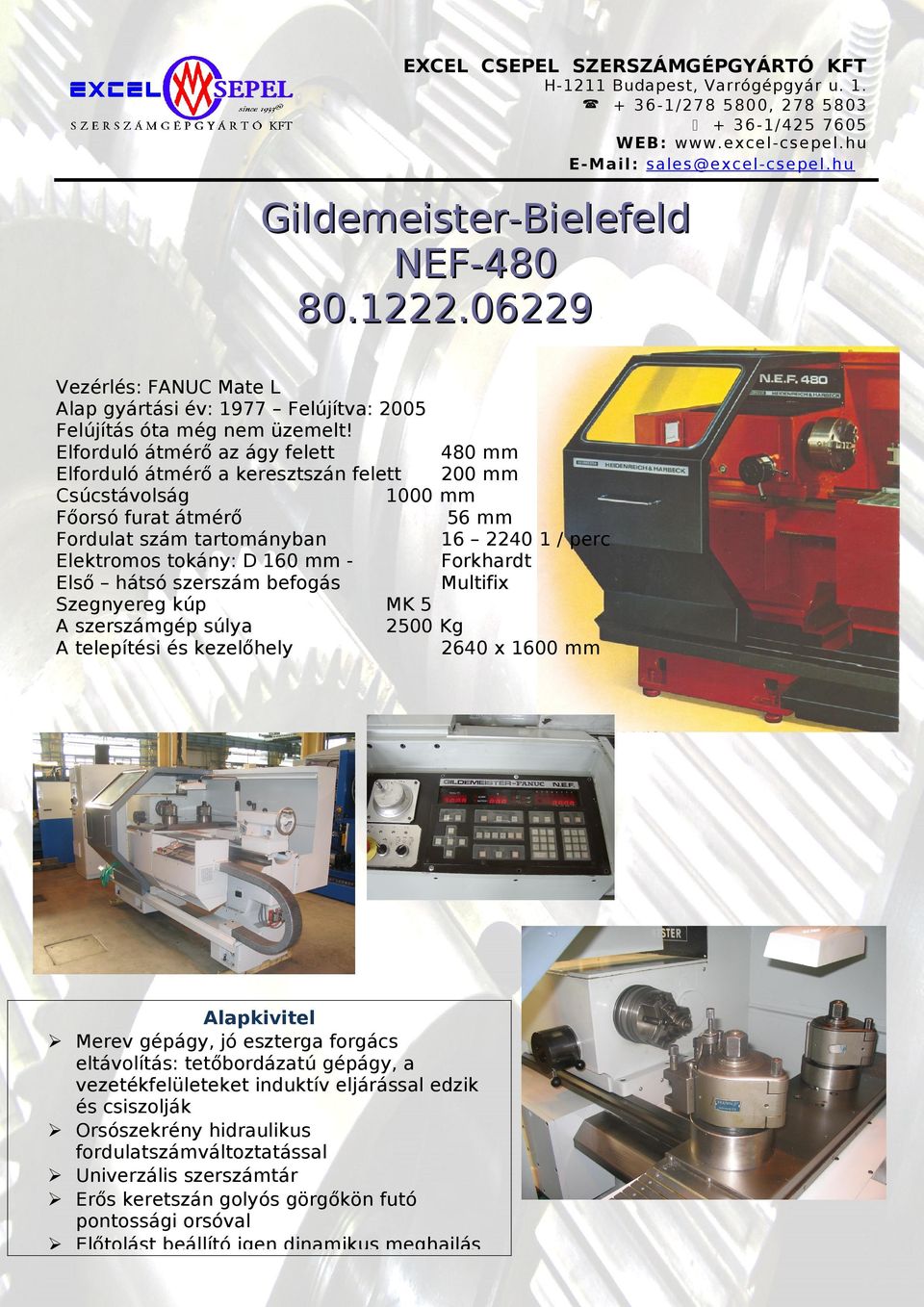

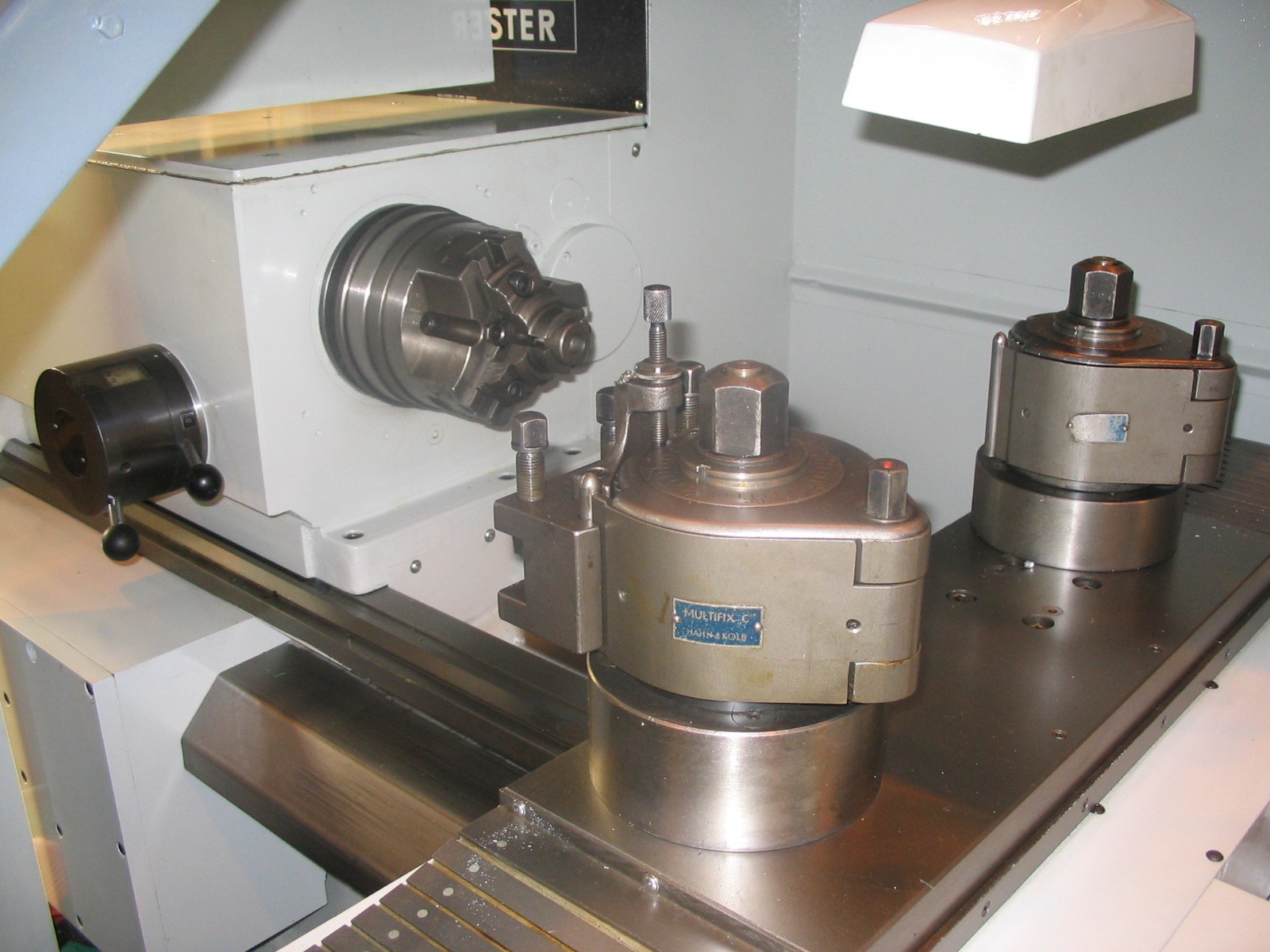

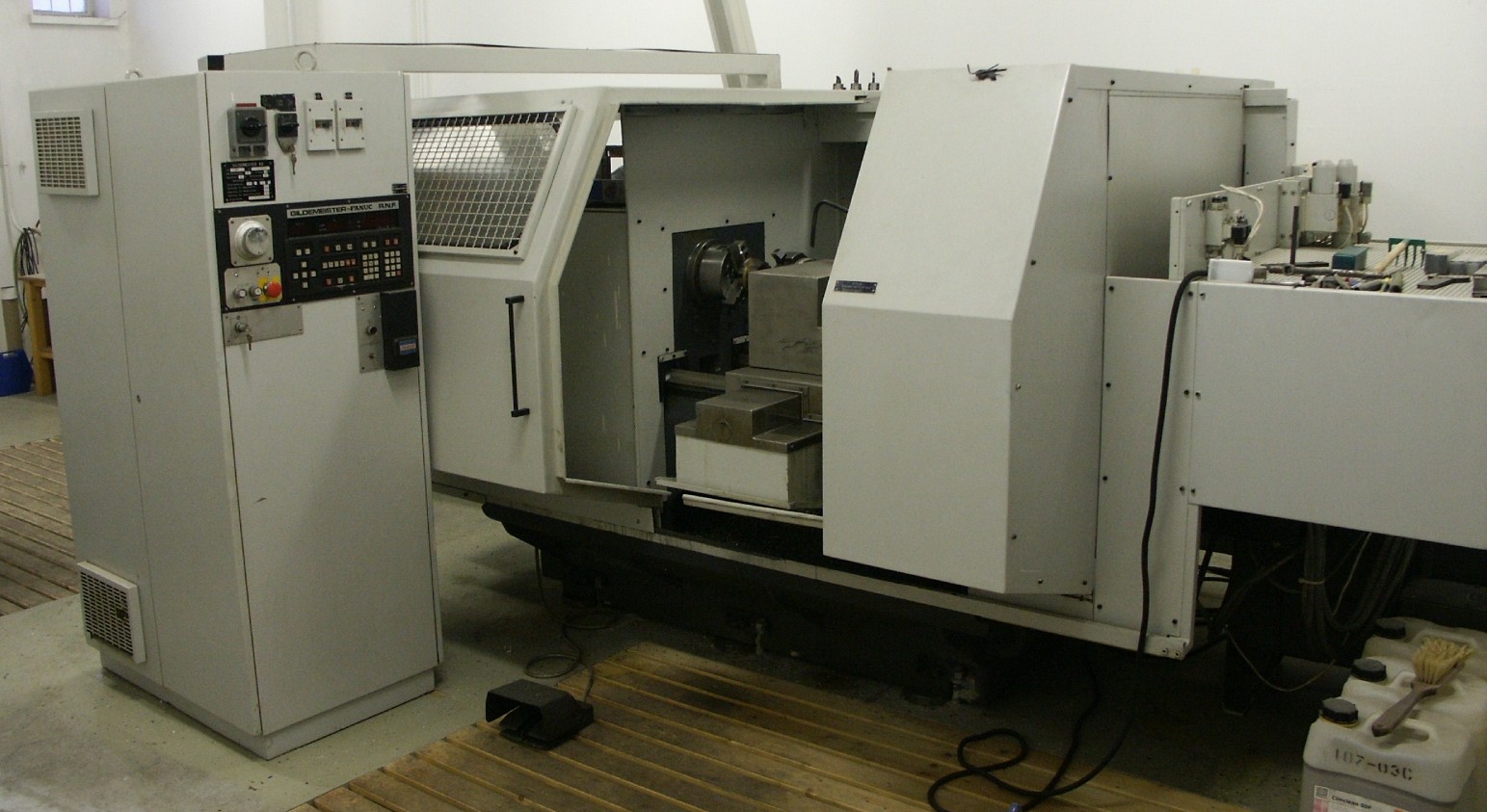

1 EXCEL CSEPEL SZERSZÁMGÉPGYÁRTÓ KFT / , / WEB: w ww. e xce l -cse pel. hu E- M ail: sale s@e xcel -cse pe l. hu Gildemeister-Bielefeld NEF : FANUC Mate L Alap gyártási év: 1977 Felújítva: 2005 Felújítás óta még nem üzemelt! Elforduló átmérő az ágy felett Elforduló átmérő a keresztszán felett Csúcstávolság 1000 Főorsó furat átmérő Fordulat szám tartományban Elektromos tokány: D 160 mm Első hátsó szerszám befogás Szegnyereg kúp MK 5 A szerszámgép súlya 2500 A telepítési és kezelőhely 480 mm 200 mm mm 56 mm / perc Forkhardt Multifix Kg 2640 x 1600 mm Alapkivitel Merev gépágy, jó eszterga forgács eltávolítás: tetőbordázatú gépágy, a vezetékfelületeket induktív eljárással edzik és csiszolják Orsószekrény hidraulikus fordulatszámváltoztatással Univerzális szerszámtár Erős keretszán golyós görgőkön futó pontossági orsóval Előtolást beállító igen dinamikus meghajlás

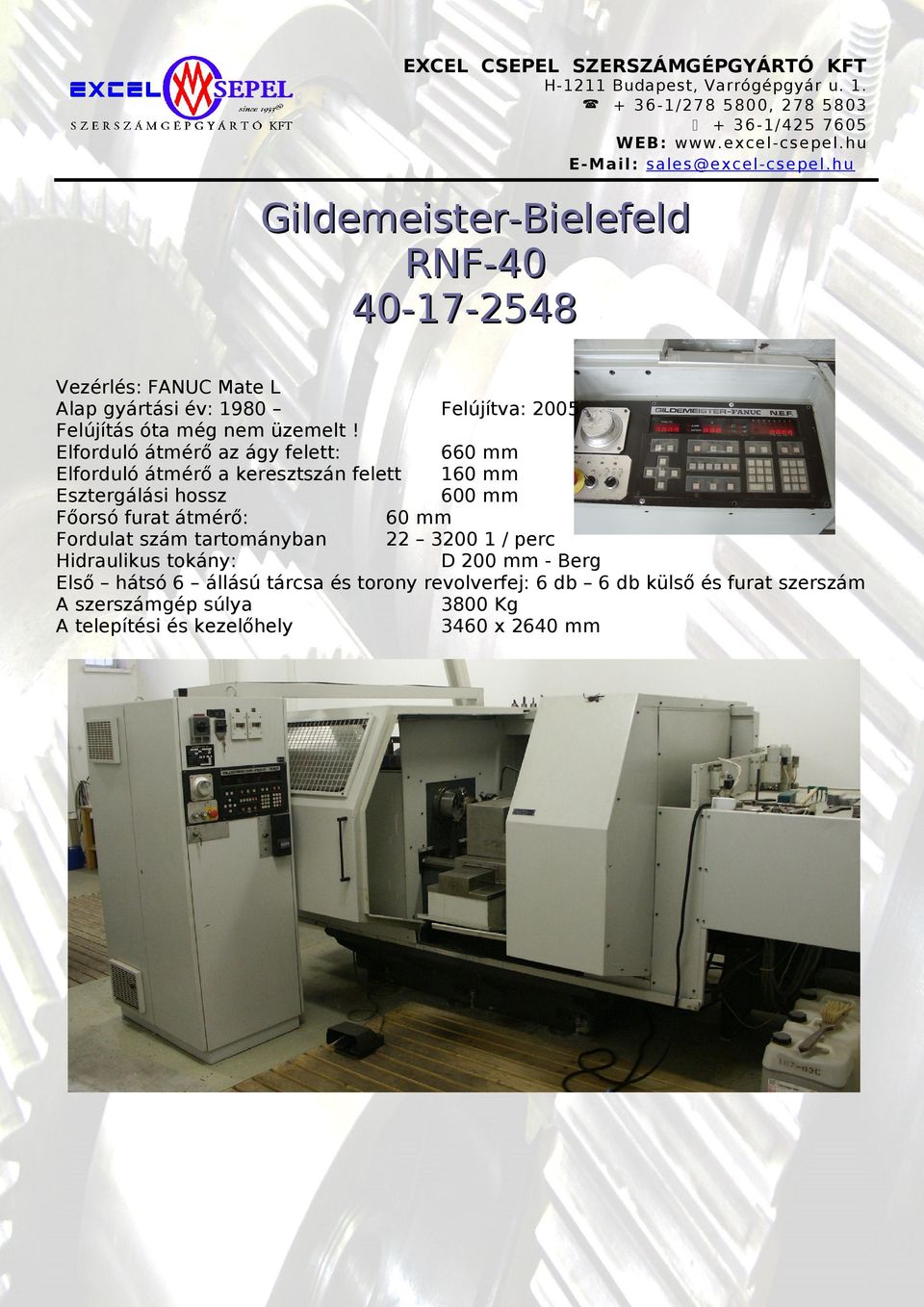

2 + 36-1/ , Gildemeister-Bielefeld RNF : FANUC Mate L Alap gyártási év: 1980 Felújítva: 2005 Felújítás óta még nem üzemelt! Elforduló átmérő az ágy felett: 660 mm Elforduló átmérő a keresztszán felett 160 mm Esztergálási hossz 600 mm Főorsó furat átmérő: 60 mm Fordulat szám tartományban / perc Hidraulikus tokány: D 200 mm - Berg Első hátsó 6 állású tárcsa és torony revolverfej: 6 db 6 db külső és furat szerszám A szerszámgép súlya 3800 Kg A telepítési és kezelőhely 3460 x 2640 mm

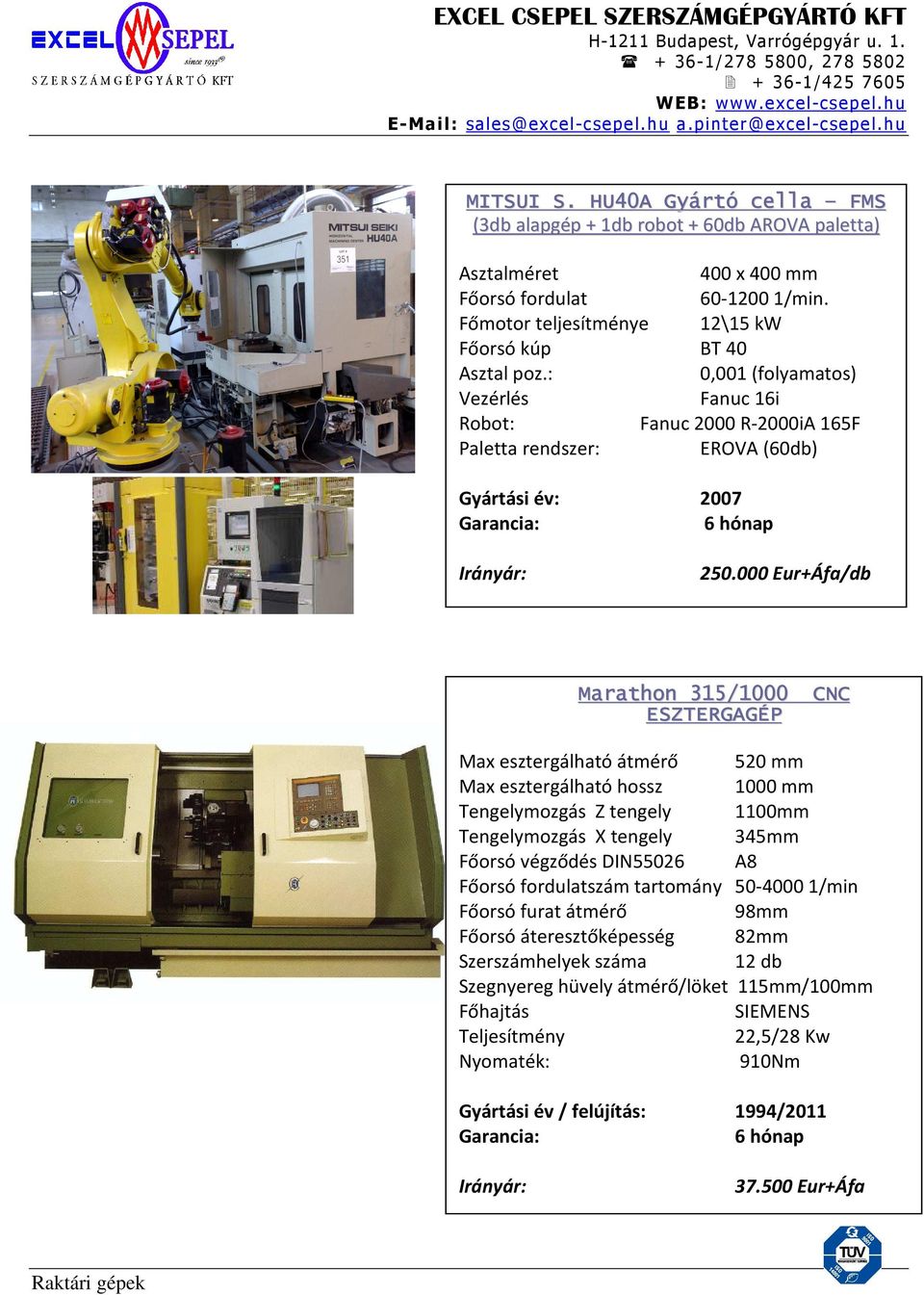

3 MITSUI S. HU40A Gyártó cella FMS (3db alapgép + 1db robot + 60db AROVA paletta) Asztalméret 400 x 400 mm Főorsó fordulat /min. Főmotor teljesítménye 12\15 kw Főorsó kúp BT 40 Asztal poz.: 0,001 (folyamatos) Fanuc 16i Robot: Fanuc 2000 R-2000iA 165F Paletta rendszer: EROVA (60db) Gyártási év: 2007 Irányár: Eur+Áfa/db Marathon 315/1000 CNC ESZTERGAGÉP Max esztergálható átmérő 520 mm Max esztergálható hossz 1000 mm Tengelymozgás Z tengely 1100mm Tengelymozgás X tengely 345mm Főorsó végződés DIN55026 A8 Főorsó fordulatszám tartomány /min Főorsó furat átmérő 98mm Főorsó áteresztőképesség 82mm Szerszámhelyek száma 12 db Szegnyereg hüvely átmérő/löket 115mm/100mm Főhajtás SIEMENS Teljesítmény 22,5/28 Kw Nyomaték: 910Nm Gyártási év / felújítás: 1994/2011 Irányár: Eur+Áfa

4 HPW 1600 CNC megmunkálóközpont Asztal méret 2200*4500 mm Tengelymozgás X/Y/Z Teljesítmény 59,7 kw Gyorsmeneti sebesség X,Y,Z mm/min Szerszámbefogás ISO50 Főorsó fordulatszám min -1 Nyomaték 1524 Nm NCT Előtolás X tengely 31,5/46,6 Nm X tengely 16/17,7 Nm Z tengely 16/17,7 Nm Gépsúly kb kg 6000*3200*1600mm Gyártási év / felújítás: Ár 12 hónap megbeszélés szerint D-HEG 40 Tengelymozgás: Eszterga oldalon: Hosszirányban Z tengely mm 180 Keresztirányban X tengely mm 180 Dörzshegesztő oldalon: Szán mozgása tengely irányban mm 400 Satupofák mozgása mm Főorsó: Főorsóvégződés DIN szerint Fordulatszám tartomány 1/min Főorsó mellső csapágyátmérő mm 110 Gyártási év / felújítás: Ár megbeszélés szerint

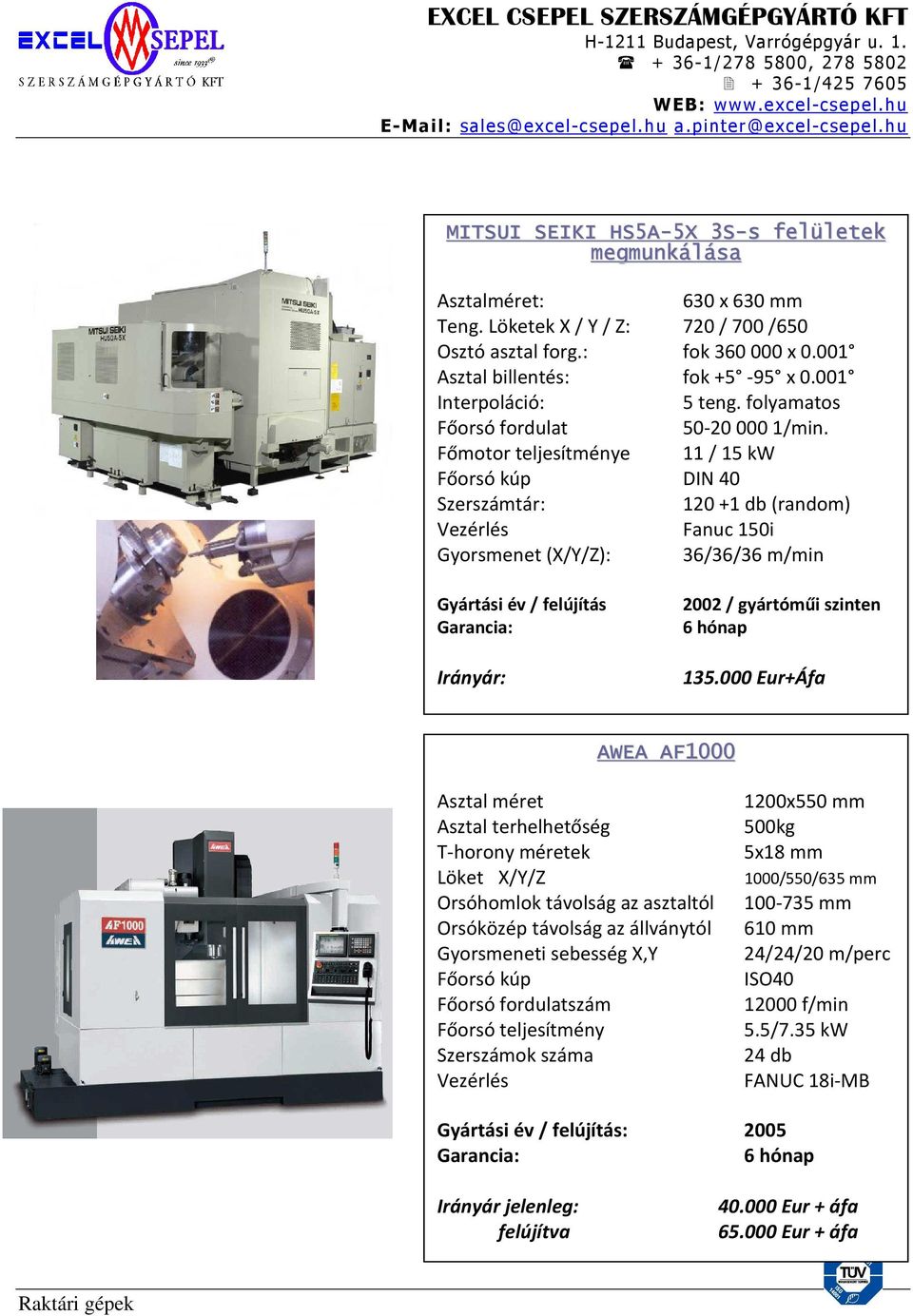

5 MITSUI SEIKI HS5A-5X 3S-s felületek megmunkálása Asztalméret: 630 x 630 mm Teng. Löketek X / Y / Z: 720 / 700 /650 Osztó asztal forg.: fok x Asztal billentés: fok x Interpoláció: 5 teng. folyamatos Főorsó fordulat /min. Főmotor teljesítménye 11 / 15 kw Főorsó kúp DIN 40 Szerszámtár: db (random) Fanuc 150i Gyorsmenet (X/Y/Z): 36/36/36 m/min Gyártási év / felújítás Irányár: 2002 / gyártóműi szinten Eur+Áfa AWEA AF1000 Asztal méret Asztal terhelhetőség T-horony méretek Löket X/Y/Z Orsóhomlok távolság az asztaltól Orsóközép távolság az állványtól Gyorsmeneti sebesség X,Y Főorsó kúp Főorsó fordulatszám Főorsó teljesítmény Szerszámok száma 1200x550 mm 500kg 5x18 mm 1000/550/635 mm mm 610 mm 24/24/20 m/perc ISO f/min 5.5/7.35 kw 24 db FANUC 18i-MB Gyártási év / felújítás: 2005 : Eur + áfa Eur + áfa

6 V 10 CNC Függőleges megmunkáló központ Asztalméret: 1200 x 600 mm Főorsó fordulat: /min. Főmotor teljesítménye: 12\15 kw Főorsó kúp: SK 40 : Fanuc 21i Gyártási év / felújítás: Irányár: 2002 / gyártóműi szinten Eur + áfa V5 CNC Vertical Machining centre Asztal méret 660 x 510 mm Főorsó fordulat /min. Főmotor teljesítmény 7\8,5 kw Főorsó kúp SK 40 : Siemens 810D Shop Mill Gyártás éve/felújítás 2007 / 2013 Irányár: Eur + áfa

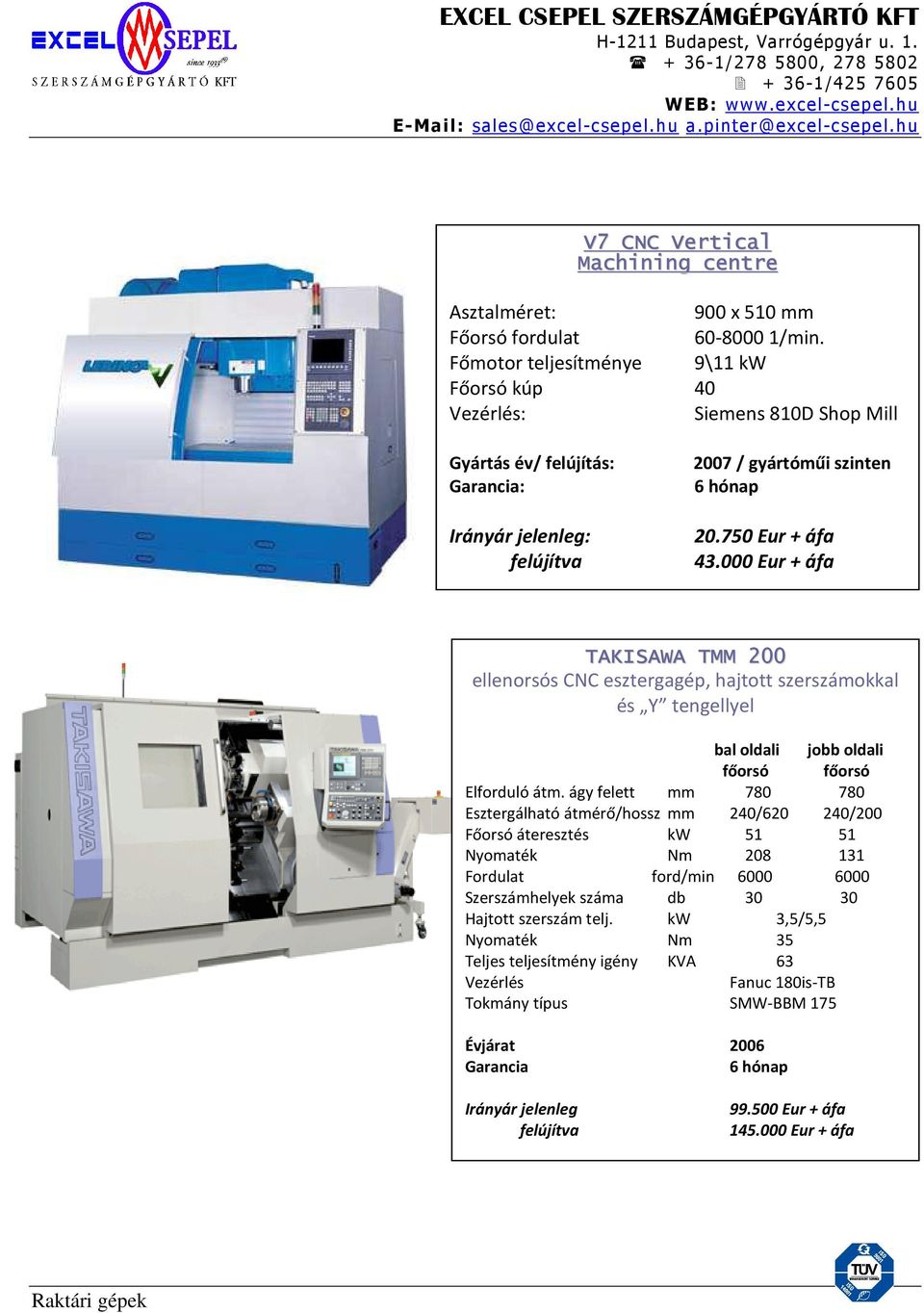

7 V7 CNC Vertical Machining centre Asztalméret: 900 x 510 mm Főorsó fordulat /min. Főmotor teljesítménye 9\11 kw Főorsó kúp 40 : Siemens 810D Shop Mill Gyártás év/ felújítás: : 2007 / gyártóműi szinten Eur + áfa Eur + áfa TAKISAWA TMM 200 ellenorsós CNC esztergagép, hajtott szerszámokkal és Y tengellyel bal oldali jobb oldali főorsó főorsó Elforduló átm. ágy felett mm Esztergálható átmérő/hossz mm 240/ /200 Főorsó áteresztés kw Nyomaték Nm Fordulat ford/min Szerszámhelyek száma db Hajtott szerszám telj. kw 3,5/5,5 Nyomaték Nm 35 Teljes teljesítmény igény KVA 63 Fanuc 180is-TB Tokmány típus SMW-BBM 175 Évjárat 2006 Garancia Eur + áfa Eur + áfa

8 OKK VM7 II függőleges CNC megmunkálóközpont Fanuc 160 is MB vezérléssel Asztalméret 1550 x 750 mm Főorsó fordulat /min Főmotor teljesítménye 25/30 kw Főorsó kúp DIN 50 Nyomaték 350 Nm Előtolások (X,Y,Z ) Gyorsmeneti seb. Szerszámhelyek sz. 1600x750x650 mm/min 8000 rpm 30 db Gyártási év: Eur + áfa KNA 110 vertikális eszterga Elforduló átmérő állvány előtt Maximális munkadarab magasság Befogható munkadarab max súlya Tengelymozgás (X, Y) Főorsó fordulatszám tartomány Főorsó furat átmérő Szerszámhelyek száma Előtolási sebesség (elméleti max.) Gép tömege Gép méretei: 1200mm 900mm 3000kg 600mm 4, /min 125mm 8db FANUC mm/min kg 2250x2500x3000mm CNC Eur + áfa Eur + áfa

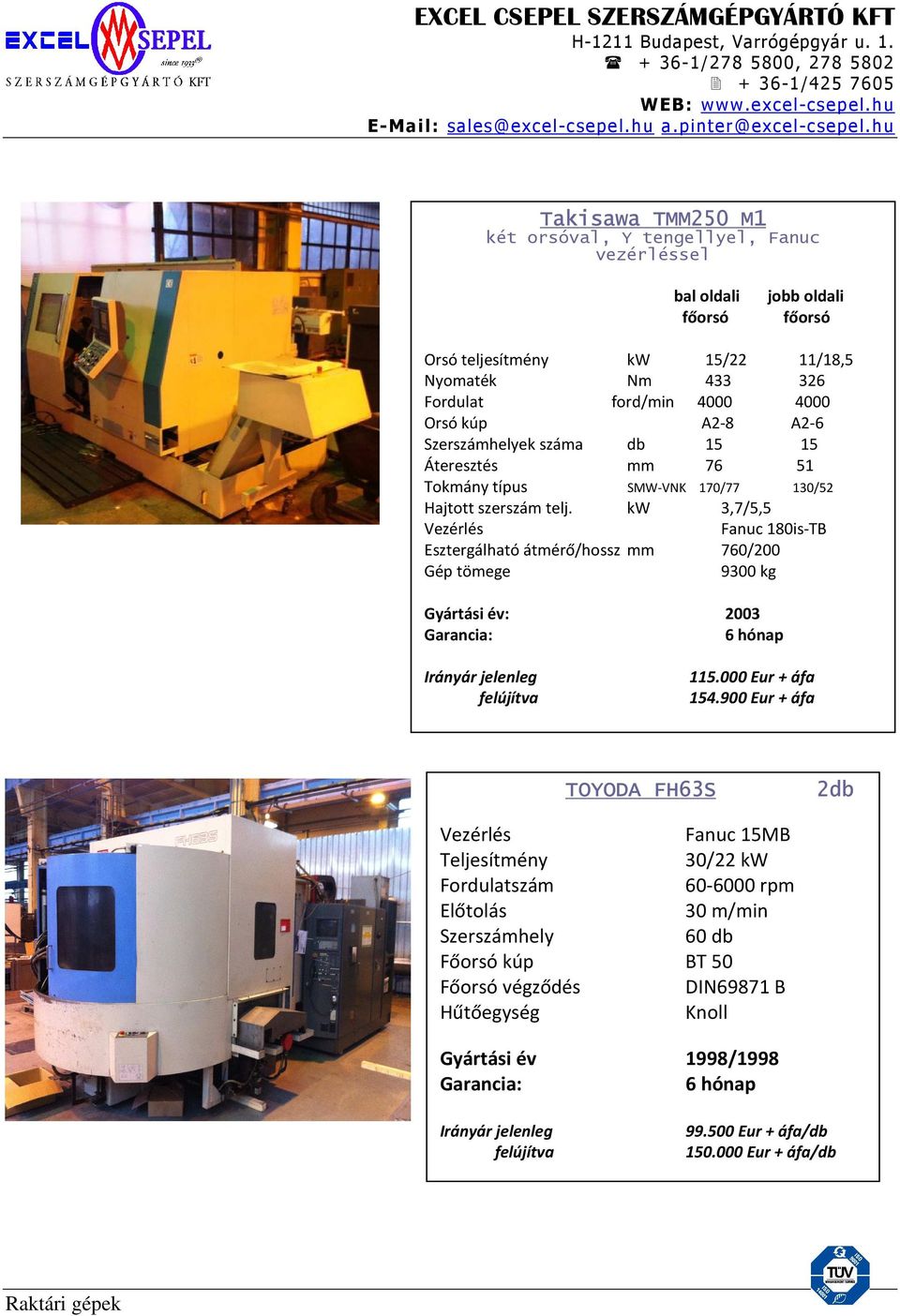

9 Takisawa TMM250 M1 két orsóval, Y tengellyel, Fanuc vezérléssel bal oldali jobb oldali főorsó főorsó Orsó teljesítmény kw 15/22 11/18,5 Nyomaték Nm Fordulat ford/min Orsó kúp A2-8 A2-6 Szerszámhelyek száma db Áteresztés mm Tokmány típus SMW-VNK 170/77 130/52 Hajtott szerszám telj. kw 3,7/5,5 Fanuc 180is-TB Esztergálható átmérő/hossz mm 760/200 Gép tömege 9300 kg Gyártási év: Eur + áfa Eur + áfa TOYODA FH63S 2db Fanuc 15MB Teljesítmény 30/22 kw Fordulatszám rpm Előtolás 30 m/min Szerszámhely 60 db Főorsó kúp BT 50 Főorsó végződés DIN69871 B Hűtőegység Knoll Gyártási év 1998/ Eur + áfa/db Eur + áfa/db

10 EXCEL CSEPEL SZERSZÁMGÉPGYÁRTÓ KFT / , / W EB : w w w.e x ce l - cs e p e l. h u E- Ma i l: sa le x ce l- c se pe l. h u a.p in te e x c e l- c se pe l. h u DAEWOO HM-500 Asztalméret Tengelymozgás: X tengely Y tengely Z tengely Főorsó végződés Szerszámhely 800 mm 650 mm 650 mm BT50 60 db Gyártási év: Garancia 2001/ Eur + áfa/db Eur + áfa/db 2db Fanuc 18 i-mb 500*500 mm TAKISAWA TK4 Tengelyek száma Átmérő Orsók száma Teljesítmény Fordulat 2 550*640 mm 1 22 kw 5000 ford/perc Gyártási év Garancia Eur + áfa Eur + áfa

11 MUM6000 Állványmozgás X mm 5000 Szánmozgás Y mm 2000 Gerendamozgás Z mm 600 Asztalméret fix mm 5500x1750 Ford. szabályozása analóg Ford. szám alap mm 22, Motor teljesítménye kw 26 Garancia Irányár felújítás, modernizálás függvénye

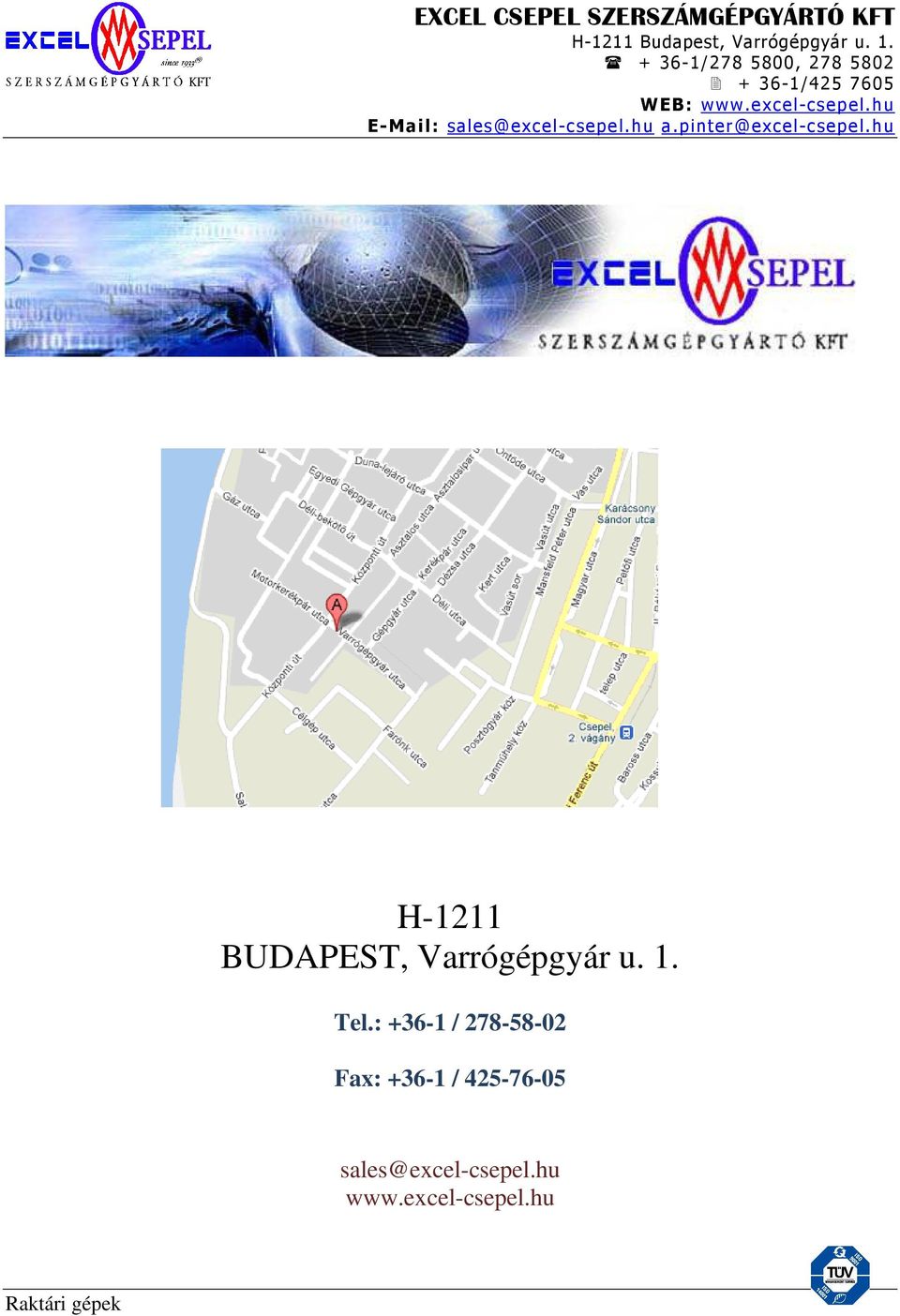

12 H-1211 BUDAPEST, Varrógépgyár u. 1. Tel.: / Fax: / sales@excel-csepel.hu
