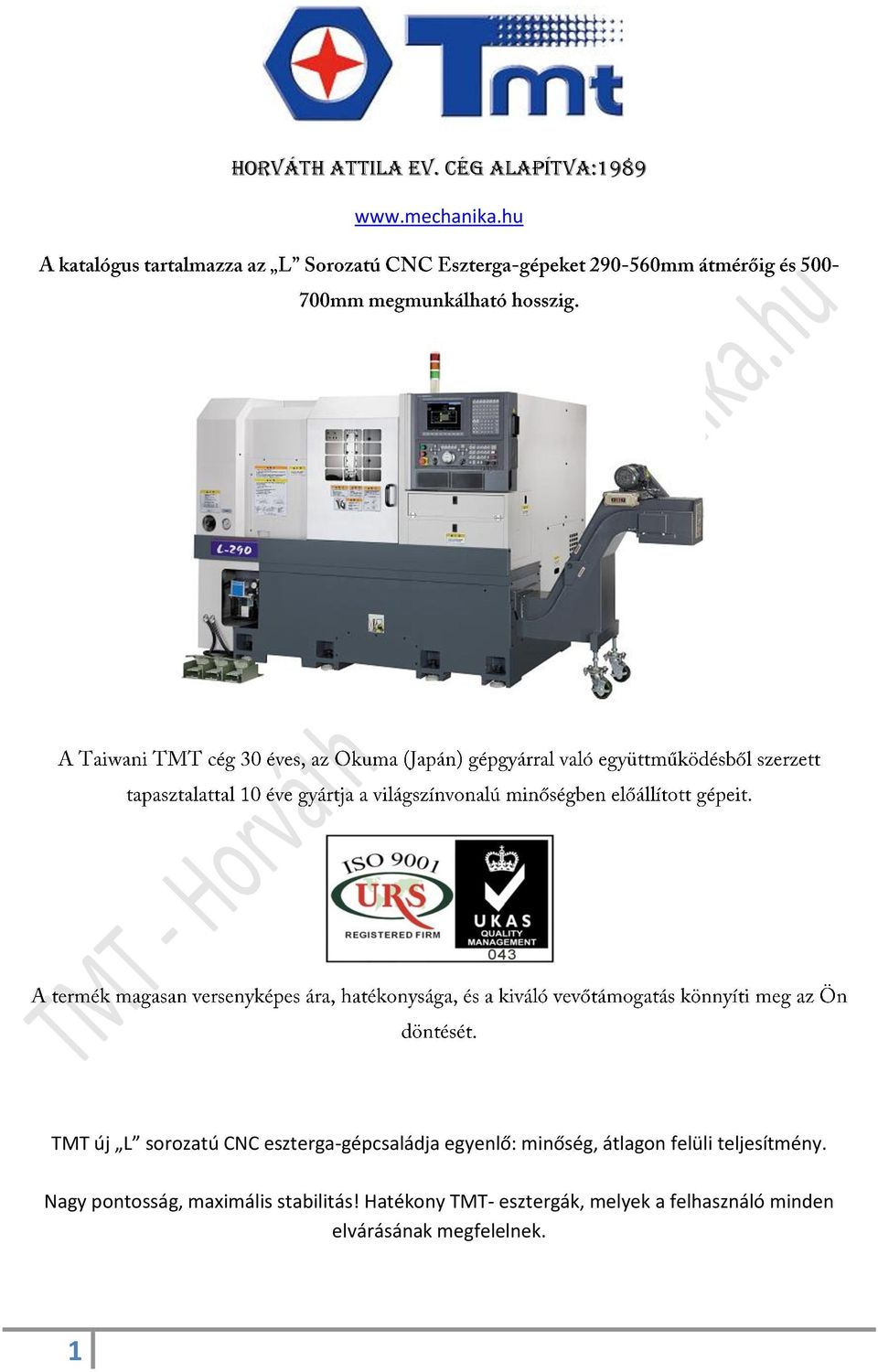

1 HORVÁTH ATTILA EV. CÉG alapítva: TMT új L sorozatú CNC eszterga-gépcsaládja egyenlő: minőség, átlagon felüli teljesítmény. Nagy pontosság, maximális stabilitás! Hatékony TMT- esztergák, melyek a felhasználó minden elvárásának megfelelnek. 1

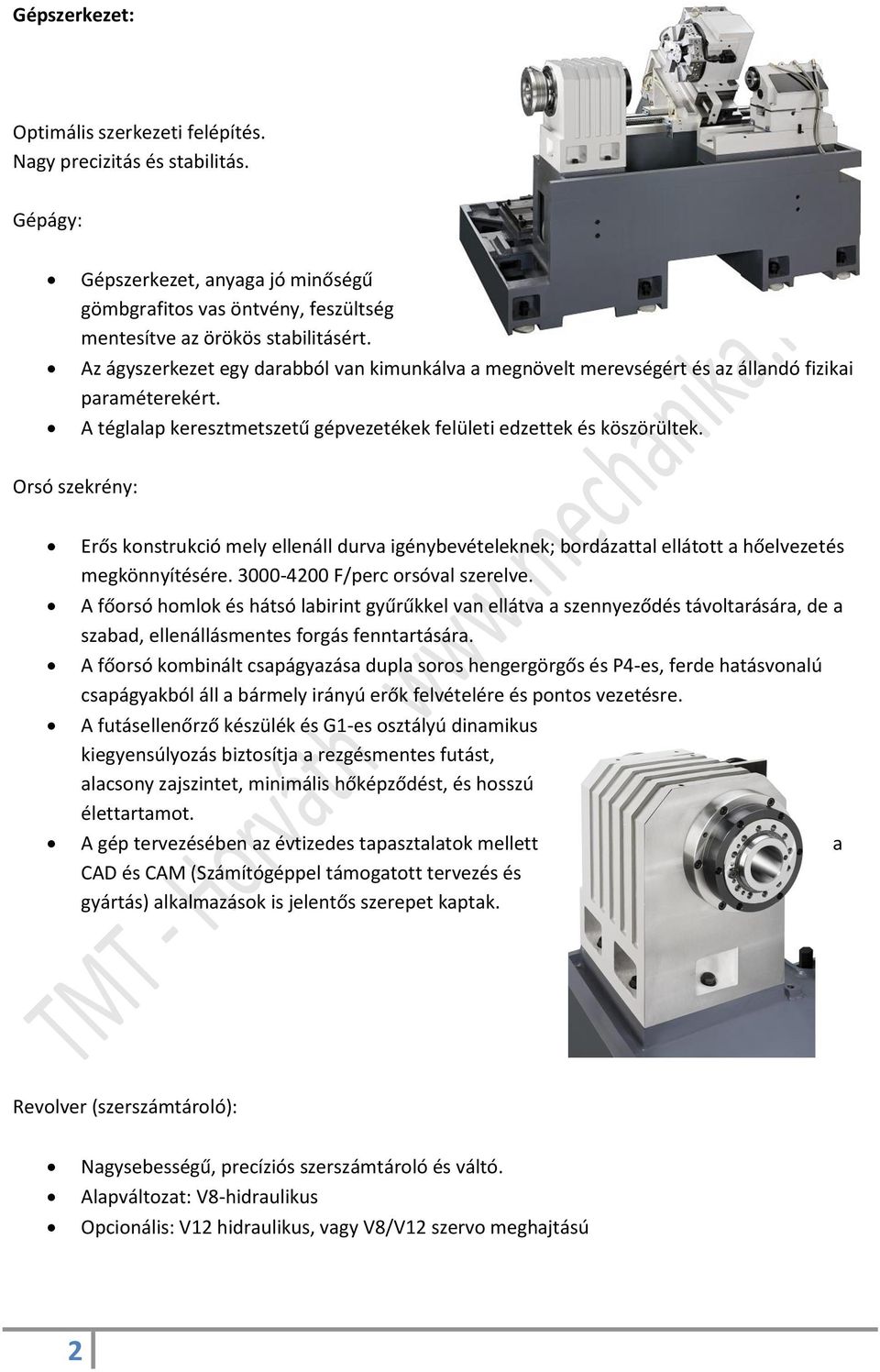

2 Gépszerkezet: Optimális szerkezeti felépítés. Nagy precizitás és stabilitás. Gépágy: Gépszerkezet, anyaga jó minőségű gömbgrafitos vas öntvény, feszültség mentesítve az örökös stabilitásért. Az ágyszerkezet egy darabból van kimunkálva a megnövelt merevségért és az állandó fizikai paraméterekért. A téglalap keresztmetszetű gépvezetékek felületi edzettek és köszörültek. Orsó szekrény: Erős konstrukció mely ellenáll durva igénybevételeknek; bordázattal ellátott a hőelvezetés megkönnyítésére F/perc orsóval szerelve. A főorsó homlok és hátsó labirint gyűrűkkel van ellátva a szennyeződés távoltarására, de a szabad, ellenállásmentes forgás fenntartására. A főorsó kombinált csapágyazása dupla soros hengergörgős és P4-es, ferde hatásvonalú csapágyakból áll a bármely irányú erők felvételére és pontos vezetésre. A futásellenőrző készülék és G1-es osztályú dinamikus kiegyensúlyozás biztosítja a rezgésmentes futást, alacsony zajszintet, minimális hőképződést, és hosszú élettartamot. A gép tervezésében az évtizedes tapasztalatok mellett a CAD és CAM (Számítógéppel támogatott tervezés és gyártás) alkalmazások is jelentős szerepet kaptak. Revolver (szerszámtároló): Nagysebességű, precíziós szerszámtároló és váltó. Alapváltozat: V8-hidraulikus Opcionális: V12 hidraulikus, vagy V8/V12 szervo meghajtású 2

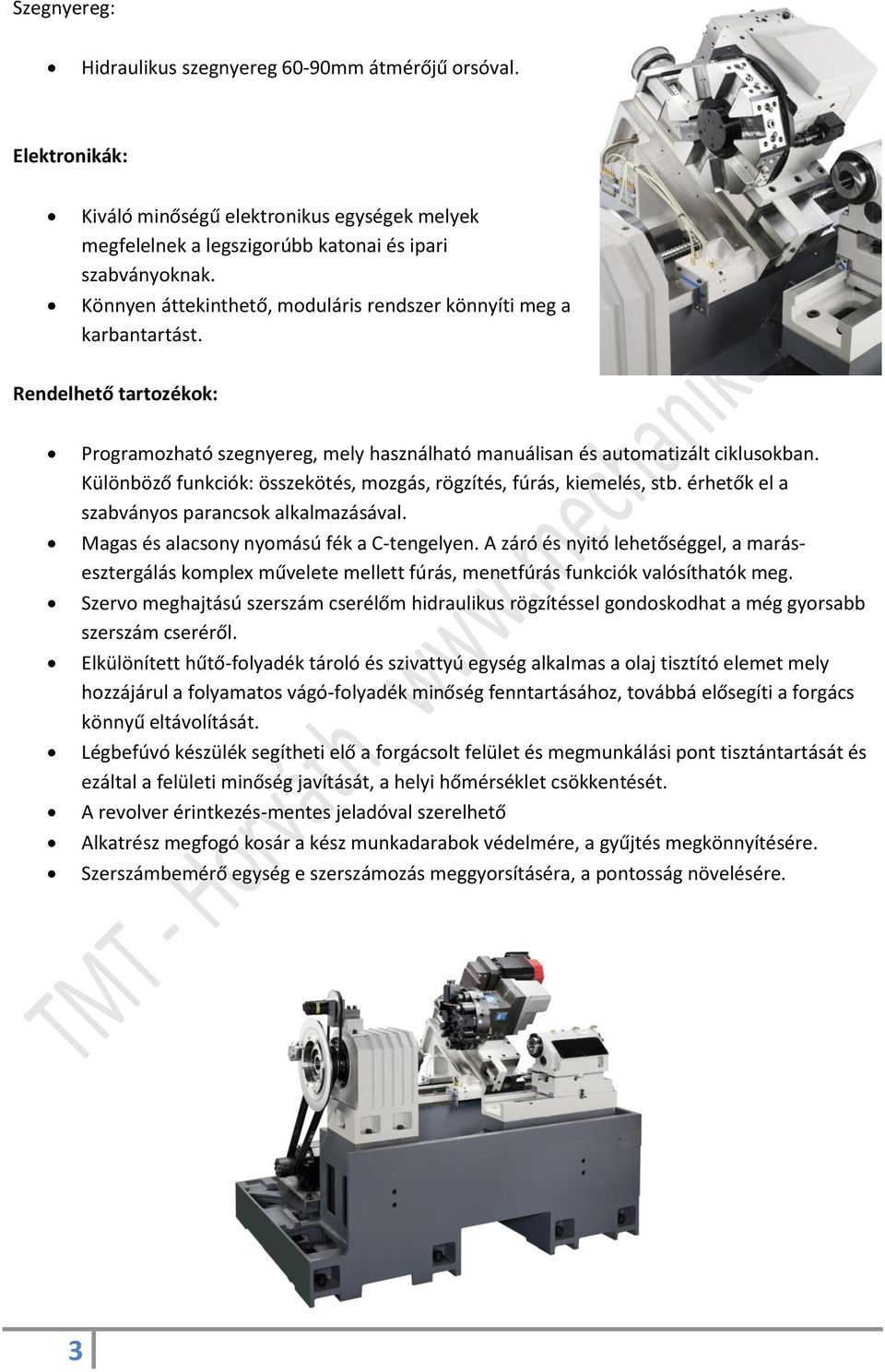

3 Szegnyereg: Hidraulikus szegnyereg 60-90mm átmérőjű orsóval. Elektronikák: Kiváló minőségű elektronikus egységek melyek megfelelnek a legszigorúbb katonai és ipari szabványoknak. Könnyen áttekinthető, moduláris rendszer könnyíti meg a karbantartást. Rendelhető tartozékok: Programozható szegnyereg, mely használható manuálisan és automatizált ciklusokban. Különböző funkciók: összekötés, mozgás, rögzítés, fúrás, kiemelés, stb. érhetők el a szabványos parancsok alkalmazásával. Magas és alacsony nyomású fék a C-tengelyen. A záró és nyitó lehetőséggel, a marásesztergálás komplex művelete mellett fúrás, menetfúrás funkciók valósíthatók meg. Szervo meghajtású szerszám cserélőm hidraulikus rögzítéssel gondoskodhat a még gyorsabb szerszám cseréről. Elkülönített hűtő-folyadék tároló és szivattyú egység alkalmas a olaj tisztító elemet mely hozzájárul a folyamatos vágó-folyadék minőség fenntartásához, továbbá elősegíti a forgács könnyű eltávolítását. Légbefúvó készülék segítheti elő a forgácsolt felület és megmunkálási pont tisztántartását és ezáltal a felületi minőség javítását, a helyi hőmérséklet csökkentését. A revolver érintkezés-mentes jeladóval szerelhető Alkatrész megfogó kosár a kész munkadarabok védelmére, a gyűjtés megkönnyítésére. Szerszámbemérő egység e szerszámozás meggyorsításéra, a pontosság növelésére. 3

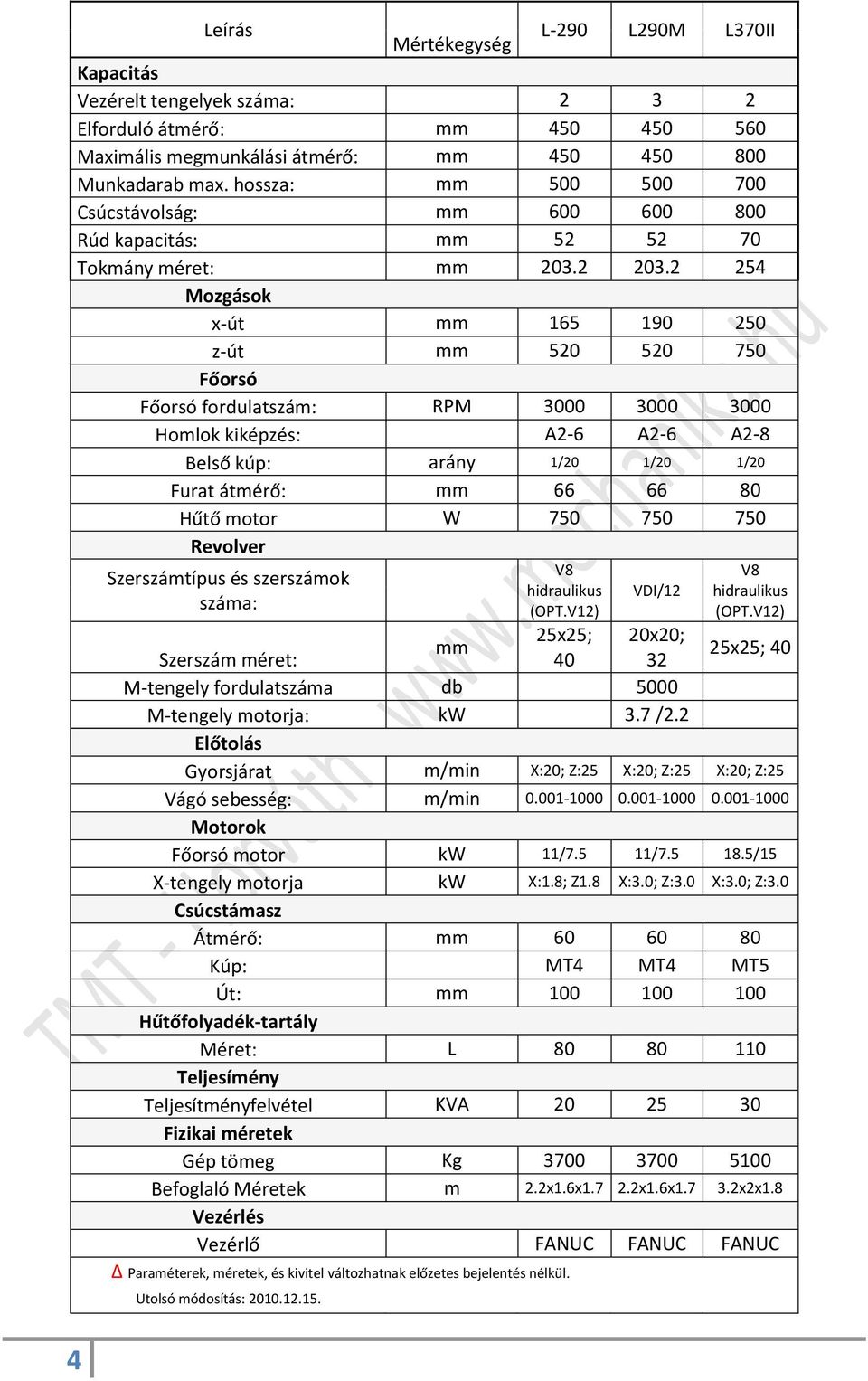

4 Leírás Mértékegység L-290 L290M L370II Kapacitás Vezérelt tengelyek száma: Elforduló átmérő: mm Maximális megmunkálási átmérő: mm Munkadarab max. hossza: mm Csúcstávolság: mm Rúd kapacitás: mm Tokmány méret: mm Mozgások x-út mm z-út mm Főorsó Főorsó fordulatszám: RPM Homlok kiképzés: A2-6 A2-6 A2-8 Belső kúp: arány 1/20 1/20 1/20 Furat átmérő: mm Hűtő motor W Revolver 4 Szerszámtípus és szerszámok száma: V8 hidraulikus (OPT.V12) VDI/12 V8 hidraulikus (OPT.V12) 25x25; 20x20; mm Szerszám méret: x25; 40 M-tengely fordulatszáma db 5000 M-tengely motorja: kw 3.7 /2.2 Előtolás Gyorsjárat m/min X:20; Z:25 X:20; Z:25 X:20; Z:25 Vágó sebesség: m/min Motorok Főorsó motor kw 11/7.5 11/ /15 X-tengely motorja kw X:1.8; Z1.8 X:3.0; Z:3.0 X:3.0; Z:3.0 Csúcstámasz Átmérő: mm Kúp: MT4 MT4 MT5 Út: mm Hűtőfolyadék-tartály Méret: L Teljesímény Teljesítményfelvétel KVA Fizikai méretek Gép tömeg Kg Befoglaló Méretek m 2.2x1.6x x1.6x x2x1.8 Vezérlés Vezérlő FANUC FANUC FANUC Paraméterek, méretek, és kivitel változhatnak előzetes bejelentés nélkül. Utolsó módosítás:
