1 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: Optimum Szerviz CNC marás mert a jó szerviz nem csak nekünk fontos! Vállalt munkák: - Telepítés, üzembe helyezés - Oktatás, betanítás (CNC vezérlések) - Garanciális és garancián túli javítás - Karbantartás (megelőző, vagy időközi) - Időszakonkénti felülvizsgálat, lézer interferométeres geometriai bemérés Miért jó velünk dolgozni? - Szerviz forródrót (folyamatos készenlét) - Tapasztalt, szakképesített szerviz csapat - Saját jól felszerelt szerviz gépműhely - Helyszíni javítás - Alkatrészraktár - Minden gépünkről szervizeltségi, katbantartási nyilvántartást vezetünk Telefonon és en elérhet minket Hétfőtől péntekig Szerviz forródrót (06 1) ; Szerviz szerviz@optimum-hungaria.hu vagy honlapunkon optimum-hungaria.hu/szerviz 1 1

2 2 Tartalomjegyzék CNC esztergálás CNC marás Cnc eszterga gépek l28hs OPTIMUM Síkágyas esztergák 4 L34hs OPTIMUM Síkágyas esztergák 6 L44 OPTIMUM Síkágyas esztergák 8 L440/L460 OPTIMUM Síkágyas esztergák 12 L500/L520 OPTIMUM Síkágyas esztergák 16 L620/640 OPTIMUM Ferdeágyas esztergák 20 S600 OPTIMUM Ferdeágyas esztergák 22 s500/750 OPTIMUM Ferdeágyas esztergák 26 s840 Ferdeágyas Y tengelyes 30 FCL-Y Síkágyas esztergák 32 cf Síkágyas esztergák 34 CKF Hossz esztergák 35 JSL-26a/32a JSL-32S/32aS Karusszel eszterga 36 Cnc Marógépek M2ls OPTIMUM Függőleges megmunkálógépek 40 f3 OPTIMUM Függőleges megmunkálógépek 42 f4 OPTIMUM Függőleges megmunkálógépek 444 f80 OPTIMUM Függőleges megmunkálógépek 46 f105 OPTIMUM Függőleges megmunkálógépek 48 f150 OPTIMUM Függőleges megmunkálógépek 50 f151hsc OPTIMUM Függőleges megmunkálógépek 54 f211hsc OPTIMUM Függőleges megmunkálógépek 58 f310 OPTIMUM Függőleges megmunkálógépek 62 f311hsc OPTIMUM Függőleges megmunkálógépek 66 f410 OPTIMUM Függőleges megmunkálógépek 70 f411hsc OPTIMUM Függőleges megmunkálógépek 74 fu 5-600hsc OPTIMUM 5 tengelyes megmunkálógépek 78 fcg-5hsc OPTIMUM 5 tengelyes megmunkálógépek 82 h10/16/32ts TAKUMI Portál marógépek 84 h7g/h105 TAKUMI Grafit megmunkálás 86 hs-450 AVEREX Horizont megmunkálógép 88 hs-630 AVEREX Horizont megmunkálógép 90 hm OPTIMUM Mozgó oszlopos horizont fúró-marómű 92 tpx széria Horizont megmunkálógép 94 Horizont megmunkálógép Hm Ágyvezetékes mozgóasztalos marómű zayer xios zayer 98 zayer kairos zayer Mozgó oszlopos horizont marómű 100 Thebas zayer Mozgó asztalos portál marómű 102 Thera zayer Mozgó oszlopos portál marómű 103 2

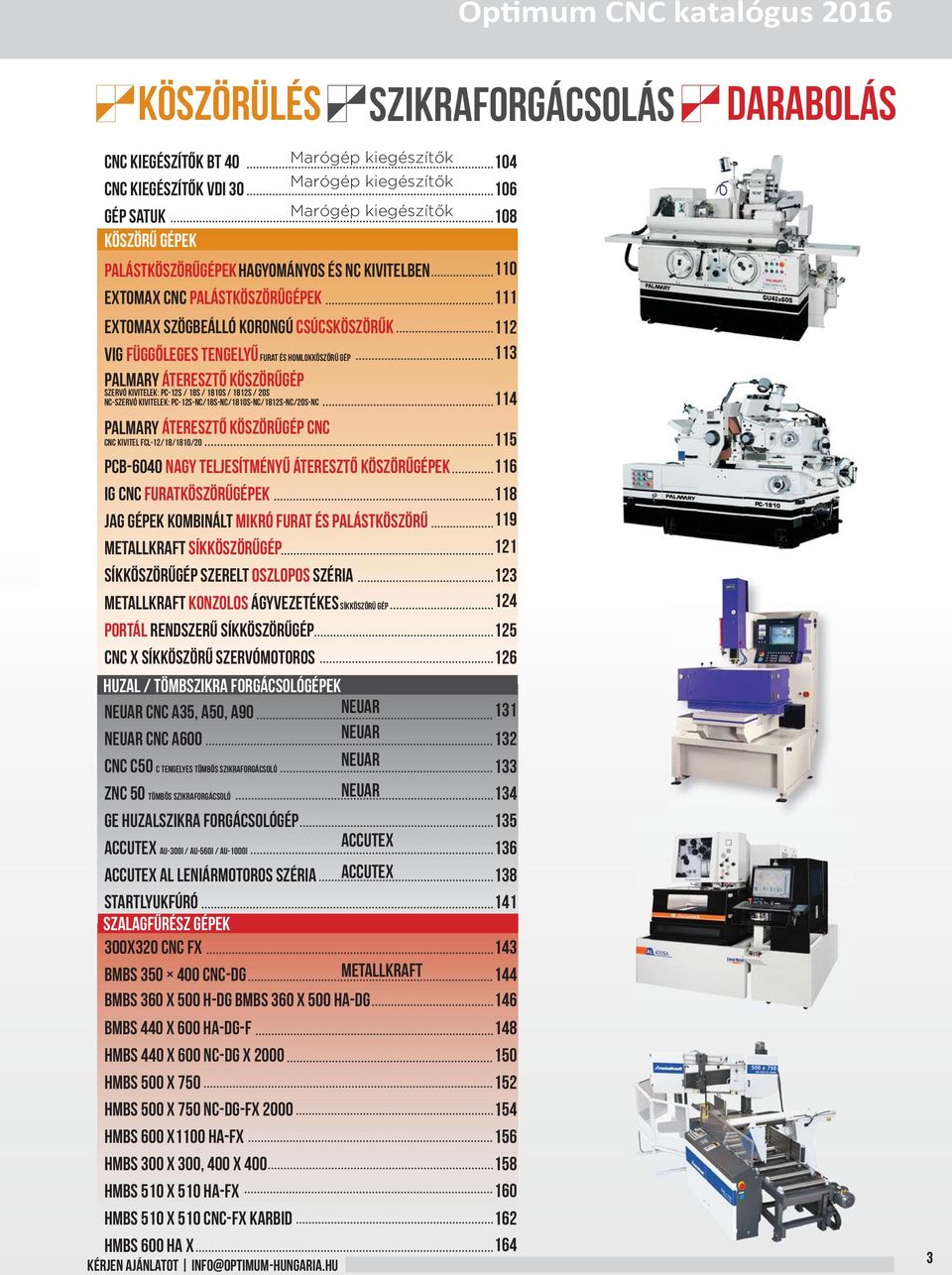

3 Op mum CNC katalógus 2016 Köszörülés Cnc kiegészítők bt 40 Marógép kiegészítők 104 cnc kiegészítők vdi 30 Marógép kiegészítők 106 gép satuk Marógép kiegészítők 108 Köszörű gépek palástgépek hagyományos és NC kivitelben 110 Extomax CNC palástgépek 111 Extomax szögbeálló korongú csúcsk 112 VIG függőleges tengelyű furat és homlok gép 113 palmary áteresztő gép Szervó kivitelek: PC-12S / 18S / 1810S / 1812S / 20S NC-szervó kivitelek: PC-12S-NC/18S-NC/1810S-NC/1812S-NC/20S-NC 114 Palmary áteresztő gép CNC cnc kivitel fcl-12/18/1810/ pcb-6040 nagy teljesítményű áteresztő gépek 116 IG cnc furatgépek 118 jag gépek Kombinált mikró furat és palást 119 Metallkraft síkgép 121 Síkgép szerelt oszlopos széria 123 Metallkraft konzolos ágyvezetékes sík gép 124 Portál rendszerű síkgép 125 cnc X Sík szervómotoros 126 Huzal / tömbszikra forgácsológépek Neuar CNC A35, A50, A90 neuar 131 Neuar CNC A600 neuar 132 CNC C50 c tengelyes tömbös szikraforgácsoló neuar 133 ZNC 50 tömbös szikraforgácsoló neuar 134 GE huzalszikra forgácsológép 135 ACCUTEX AU-300i / AU-560i / AU-1000i accutex 136 ACCUTEX AL leniármotoros széria accutex 138 startlyukfúró 141 szalagfűrész gépek 300x320 CNC FX 143 BMBS CNC-DG metallkraft 144 BMBS 360 x 500 H-DG BMBS 360 x 500 HA-DG 146 BMBS 440 x 600 HA-DG-F 148 HMBS 440 x 600 NC-DG X HMBS 500 x HMBS 500 x 750 NC-DG-FX HMBS 600 X1100 HA-FX 156 HMBS 300 X 300, 400 X HMBS 510 x 510 HA-FX 160 HMBS 510 x 510 CNC-FX KARBID 162 HMBS 600 HA X 164 Szikraforgácsolás Darabolás 3

4 4 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép L 28HS CNC-vezérlésű síkágyas esztergagép Siemens-vezérlővel, ideális kis sorozathoz és képzéshez Öntöttvas gépágy Köszörült és edzett ágyvezetékek (HRC 42-52) Vészleállító nyomógomb Központi kenés Menetemelkedést figyelő jeladó (menetvágás esetén) Jobb/bal forgásirány Referencia kapcsoló Könnyen karbantartható ház A hátsó ajtó karbantartási célokra Reteszelt munkatér ajtó Siemens 808 D vezélő Két év SIEMENS garancia SIEMENS vezérlés 2 év garancia Sík ágyas Oktatás 38- Huzal-Tömbszikra Siemens vezérlés SINUMERIK 808D ne feledkezzen meg a tokmány kiválasztásáról Szalagfűrész Alapfelszereltség Hűtőfolyadék rendszer Gép lámpa kezelő szerszámok Opcionális Tartozékok Cikkszám 3 pofás tokmány, Ø 125 mm DIN pofás tokmányhoz (Tokmánypofa készlet) pofás tokmány, Ø 125 mm DIN pofás tokmányhoz ( Tokmánypofa készlet) Patronbefogó 5c Felfogó tárcsa 5 c patron befogó

5 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Szerszámcserélő 8 szerszámhely (AHS-nél 8 max 8 db) Orsó Inkrementális jeladó orsópozícionálásra (menetvágás) Hűtőrendszer kihúzható Könnyen tisztítható Technikai adatok TípusL 28HS Cikkszám Méretek Elektromos csatlakozás Elektromos csatlakozás 400 V / 3 PH ~ 50 Hz Csatlakoztatható eszközök terhelésértéke 3 kw Főorsó Hajtómotor 2.2 kw Hajtómotor nyomaték 14 Nm Főorsó nyomaték 28 Nm Orsó kúp (DIN 6350) A2-3 Orsófurat Ø 30 mm Hűtőfolyadék-kenőanyag rendszer A hűtővíz-szivattyú teljesítménye 95 W Tartály űrkapacitás 83 liter Gép adatok Csúcsmagasság 140 mm Csúcstávolság 650 mm Elfordulási Ø a keresztszán felett 200 mm Elfordulási Ø a gép ágy felett 300 mm Ágyszélesség 180 mm Fordulatszám Orsó sebesség perc -1 Szerszám cserélő Típus Servo / Pneumatic Szerszámok száma 4 (szögletes) / 4 (drill rod) Szerszám max. magassága szélessége 12 mm Szerszám max. átmérője Ø 16 mm Pontosság Ismétlési pontosság ± 0.01 mm Helyzetpontosság ± 0.03 mm Úthossz X-tengely 145 mm Z-tengely 465 mm Előtolás-sebesség X-tengely mm/perc. Z-tengely mm/perc. Motor nyomaték X-tengely 1.3 Nm Z-tengely 2.4 Nm Szegnyereg Szegnyeregkúp MT2 Szegnyereg -kúp átmérő Ø 30 mm Szegnyereg - főorsó munkaútja 80 mm Méretek Hossz x szélesség x magasság x x mm Tartály űrkapacitás 25 liter Összsúly 900 kg INfo@Optimum-hungaria.hu oktatást tartunk a gép használatáról és működéséről 5

6 6 Op mum CNC katalógus 2016 CNC Esztergálás 4- L 34HS CNC vezérlésű síkágyas eszterga erga SIEMENS vezérlés 2 év garancia Sík ágyas Cnc Eszterga 36 Vezérlés SINUMERIK 808D vagy SINUMERIK 808D ADVANCED cnc Marógép Huzal-Tömbszikra Szalagfűrész Precíz megmunkálás Öntöttvas gépágy Edzett köszörült ágyvezeték (HRC 42-52) Vészleállító nyomógombbal Központi kenés Inkrementális jeladó orsópozícionálásra (menetvágás) Jobbos / balos forgásirány Alapfelszereltség Tartókonzol szerszámváltóhoz Hűtőfolyadék berendezés Gép lámpa kezelő szerszámok Referencia kapcsoló Nyitható hátsórész karbantartási célokra Reteszelt munkatérajtó Siemens motorok Siemens Sinumerik 808 D vezérlő Két év SIEMENS garancia ne feledkezzen meg a tokmány kiválasztásáról opcionális Tartozékok cikkszám 3 pofás tokmány, Ø 160 mm DIN Hárompofás tokmányhoz tokmánypofa készlet pofás tokmány, Ø 160 mm DIN Négypofás tokmányhoz tokmánypofa készlet patronbefogó 16C Felfogató tárcsa 16C patronbefogóhoz

7 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Forgácsgyűjtő kihúzható Könnyen tisztítható Technikai adatok TípusL 34HS Sinumerik 808D (Alap) Sinumerik 808D ADVANCED (opció) Orsó Inkrementális jeladó orsópozícionálásra (menetvágás) Méretek torony revolver szerszámcserélő 8 szerszámhoz Elektromos csatlakozás Elektromos bemenet 400 V / 3 Ph ~ 50 Hz Összes teljesítményfelvétel 6.5 kw Orsó Hajtómotor 3.7 kw Nyomaték 23.6 Nm Főrosó nyomaték 40 Nm Orsókúp (DIN 6350) A2-4 Orsófurat Ø 45 mm Hűtőfolyadék-kenőanyag rendszer Hűtővíz-szivattyú teljesítmény 95 W Tartály űrkapacitás 100 liter Gépadatok Csúcsmagasság 170 mm Csúcstávolság 800 mm Elfordulási Ø a keresztszán felett 152 mm Elfordulási Ø a gépágy felett 340 mm Ágyszélesség 208 mm Eszterga tokmány Ø 160 mm Tokmány áteresztés Ø 40 mm Fordulatszám Orsó sebesség, fokozatmentesség f/p Szerszámcserélő Típus szervó/pneumatikus Szerszámok száma 8 Szerszám max. magassága szélessége mm Szerszám max. átmérője Ø 16 mm Pontosság Ismétlési ± 0.01 mm Helyzet ± 0,025 mm Úthossz X-tengely 185 mm Z-tengely 540 mm Előtolás-sebesség X-tengely mm/p. Z-tengely 8,000 mm/p. Motor nyomaték X-tengely 4 Nm Z-tengely 6 Nm Szegnyereg Szegnyeregkúp MT 3 Szegnyereg - kúpátmérő Ø 45 mm Szegnyereg - főorsó munkaút 120 mm Méretek Hossz szélesség magasság mm Tartály űrkapacitás 30 liter Összsúly kg 7

8 8 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 L 44 vegyes üzemű síkágyas cnc eszterga gép SIEMENS vezérlés Szerszámcserélő Sík ágyas Oktatás cnc Marógép Huzal-Tömbszikra Szalagfűrész SIEMENS gyártású főorsó és motor Zárt reteszelt munkatér Hűtőfolyadék berendezés Automatikus központi kenés Magas orsófordulatszámmal 3500 ford/perc Elektronikus kézikerekekkel az X és Z tengelyen 8 pozíciós VDI 30-as szerszámcserélő Alapfelszereltség Szegnyereg Elektronikus kézikerék 6 db gépláb Hidraulikus Torony revolver 8 szerszámhely szerszámtartók Hidraulikus 3 Pofás tokmány Ø 150 mm opcionális hidraulikus szegnyereggel Siemens vezérlés SINUMERIK 828D Basic T RJ45 (ETHERNET) hálózati csatlakozó, USB csatlakozó és hálózati csatlakozás 230V Két év SIEMENS garancia Gép lámpa Opcionális garancia bővítés (5év) Kemény ÉS puha tokmánypofa joystick hőcserélő az elektronikus szekrényben Siemens 828 D vezérlés Hűtőrendszer Közoponti olajkenés 8

9 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Hálózat felismerés Szimultán program felvételi lehetőség Programozás nyitott ajtó mellett Méretek TípusL 44 Cikkszám Elektromos csatlakozás Elektromos csatlakozás összes teljesítményfelvétel 400 V / 3 Ph ~ 50 Hz Összesbemenet terhelésértéke 18.5 kw Orsó Hajtómotor 8 kw S1 mode 7 kw Hajtómotor nyomaték 31 Nm Orsókúp DIN ISO No. 5 Orsófurat Ø 52 mm Hűtőfolyadék-kenőanyag rendszer Hűtőfolyadék-szivattyú 270 W Tartály űrkapacitása 90 litres Hidraulikus rendszer Motor 750 W Tartály űrkapacitása 50 liter Gép adatok Csúcsmagasság 223 mm Csúcstávolsága 850 mm Elfordulási Ø keresztszán felett 240 mm Elfordulási Ø gépágy felett 446 mm Elfordulási Ø a gépágyban 520 mm Ágy szélesség 300 mm Hidraulikus tokmány Ø 150 mm Tokmány átmérőfurat Ø 40 mm Fordulatszám Orsó sebesség, 2 fokozat perc -1 Szerszám cserélő Szerszám befogás VDI 30 Szerszámok száma 8 Szerszám max. magassága szélessége 20 x 20 mm Szerszám max. átmérője Ø 25 mm Pontosság Ismétlési pontosság ± mm Poícionálási pontosság ± mm Elmozdulás X-tengely 250 mm Z-tengely 760 mm Előtolás-sebesség X-tengely mm/perc Z-tengely mm/perc Motor nyomaték X-tengely 6 Nm Z-tengely 8.5 Nm Golyós orsó X-tengely 25 mm P5 mm C3 Z-tengely 40 mm P5 mm C3 Szegnyereg Szegnyeregkúp MT 4 Szegnyereg -kúp átmérő 52 mm Szegnyereg - főorsó munkaútja 165 mm Méretek Hossz x szélesség x magasság x 1.600/2.300 x mm Gép tömege kg INfo@Optimum-hungaria.hu oktatást tartunk a gép használatáról és működéséről 9

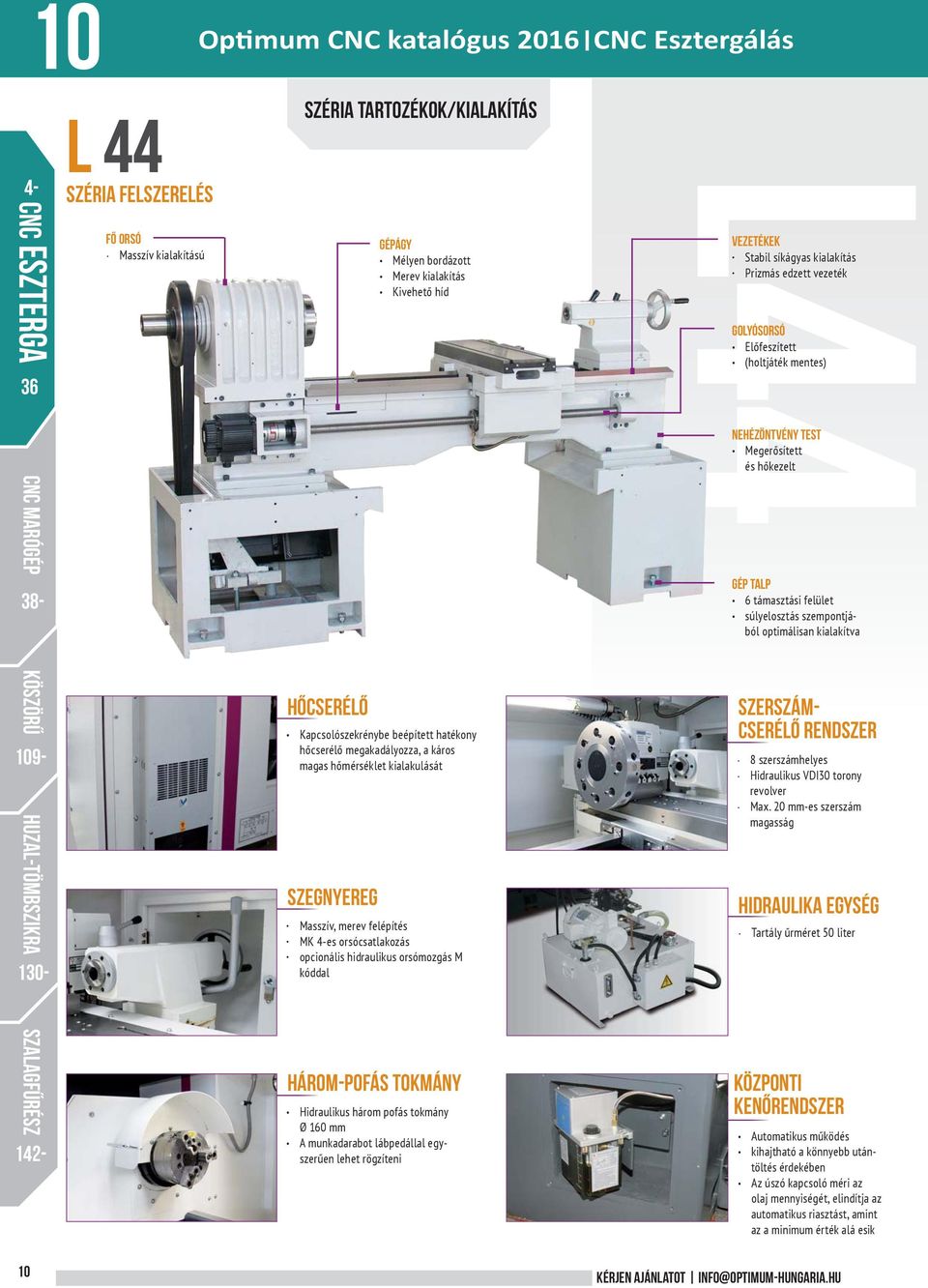

10 10 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép L 44 SZÉRIA FELSZERELÉS Fő orsó Masszív kialakítású Széria tartozékok/kialakítás Gépágy Mélyen bordázott Merev kialakítás Kivehető híd L44 Vezetékek Stabil síkágyas kialakítás Prizmás edzett vezeték Golyósorsó Előfeszített (holtjáték mentes) Nehézöntvény test Megerősített és hőkezelt Gép talp 6 támasztási felület súlyelosztás szempontjából optimálisan kialakítva Huzal-Tömbszikra Hőcserélő Kapcsolószekrénybe beépített hatékony hőcserélő megakadályozza, a káros magas hőmérséklet kialakulását szegnyereg Masszív, merev felépítés MK 4-es orsócsatlakozás opcionális hidraulikus orsómozgás M kóddal Szerszámcserélő rendszer 8 szerszámhelyes Hidraulikus VDI30 torony revolver Max. 20 mm-es szerszám magasság Hidraulika egység Tartály űrméret 50 liter Szalagfűrész Három-pofás tokmány Hidraulikus három pofás tokmány Ø 160 mm A munkadarabot lábpedállal egyszerűen lehet rögzíteni Központi kenőrendszer Automatikus működés kihajtható a könnyebb utántöltés érdekében Az úszó kapcsoló méri az olaj mennyiségét, elindítja az automatikus riasztást, amint az a minimum érték alá esik 10

11 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás opcionális kiegészítők 6 Transzformátor 4 Rúdadagoló 5 kézikerék 1 Futóbáb/állóbáb 2 Hidraulikus szegnyereg 3 Hidraulikus revolverfej gyorsváltós késváltóval Állóbáb Futóbáb Hidraulikus szegnyereg Gyorsbefogású szerszámváltóval Multifix Hidraulikus szerszámcserélő LS Szerszámtartó készlet Rudadagoló PRO 1.20 méter Rudadagoló PRO 3.20 méter Hordozható elektronikus kézikerék Transzformátor Áteresztés Ø 10 mm-től to Ø 130 mm-ig Áteresztés Ø 10 mm-től Ø 100 mm-ig VDI30 helyett standard típusú 8 szerszám 11

12 12 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 L 440/L 460 OPTIMUM Premium nagy teljesítményű CNC esztergagép SIEMENS vezérlés Szerszámcserélő Sík ágyas Oktatás cnc Marógép Huzal-Tömbszikra Nagy pontosságú síkágyas esztergagép SIEMENS vezérléssel és SIEMENS szervohajtásokkal Nagy sebességű orsó 4500 min -1 kúpgörgős csapágyazással Széles gépágy dupla négyszög vezetékkel Edzett és köszörült vezetékek Külön két irányba mozgatható tolóajtók Zárt, reteszelt munkatér RJ45 (ETHERNET) csatlakozó, USB csatlakozó és hálózati csatlakozás 230V X és Z tengelyhez elektronikus kézikerék,konzolom mozgatható Automatikus központi kenés Halogén munkalámpa Hőcserélő az elektromos szekrénybe Két év SIEMENS garancia Opcionális garancia bővítés (5év) Siemens vezérlés SINUMERIK 828D Basic T Szalagfűrész alapfelszereltség EMC (elektromos zajszűrés) elektronikus kézikerék Hidraulikus szerszámcserélő LS160 VDI40 Hidraulikus 3 pofás tokmány Ø 200 mm KEmény és puhapofa Hőcserélő Szegnyereg záróburkolat 6 db gépláb Hűtőfolyadék berendezés 12

13 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Hálózat felismerés Szimultán program felvételi lehetőség INFORMÁCIÓ Emelő horog vagy szem Emelőszem szükséges, a gép kirakodásához. Technikai adatok TípusL 440L 460 Cikkszám Elektromos bemenet Elektromos csatlakozás 400 V / 3 Ph ~ 50 Hz 400 V / 3 Ph ~ 50 Hz Összes teljesítmény felvétel 20 kw 20 kw Főorsó Hajtómotor 11 kw (S1mode 9 kw) 11 kw (S1mode 9 kw) Hajtómotor nyomaték 70 Nm 70 Nm Orsókúp DIN ISO No. 6 DIN ISO No. 6 Orsófurat Ø 65 mm Ø 65 mm Hűtőfolyadék-kenőanyag rendszer Hűtőfolyadék-szivattyú 375 W 375 W Tartály kapacitás 170 liter 240 liter Hidraulikus rendszer Motor 750 W 750 W Tartály térfogat 50 liter 50 liter Gép adatok Csúcsmagasság 235 mm 235 mm Elfordulás hosszúság max mm mm Elfordulási Ø keresztszán felett 240 mm 240 mm Elfordulási Ø gépágy felett 475 mm 475 mm Elfordulási Ø a gépágyban 710 mm 710 mm Fordulatszám Orsó sebesség 1 lépés /2 lépés min -1 / min min -1 / min -1 Forgatónyomaték 1 lépés /2 lépés 525 Nm / 382 Nm 525 Nm / 382 Nm Szerszámcserélő Befogás LS 160 VDI 40 LS 160 VDI 40 Szerszámok száma 8 8 Max szerszám magasság x szélessége 25 x 25 mm 25 x 25 mm Max szerszám átmérő Ø 32 mm Ø 32 mm Opcionális C-tengely Motor 5 kw 5 kw Forgatónyomaték 15 Nm 15 Nm Orsó sebesség min min -1 Pontosság Ismételési pontosság ± mm ± mm Pozícionálási pontosság ± mm ± mm Elmozdulás X-tengely 260 mm 260 mm Z-tengely mm mm Előtolás-sebesség X-tengely mm/min mm/min Z-tengely mm/min mm/min Motor nyomaték X-tengely 6 Nm 6 Nm Z-tengely 16 Nm 16 Nm Szegnyereg Szegnyeregkúp MT 4 MT 4 Szegnyereg -kúp átmérő/munkaútja 65 mm / 150 mm 65 mm / 150 mm Méretek Hossz x szélesség x magasság x x mm x x mm Gép tömege kg kg 13

14 14 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép L 440/L 460 Gépágy Széria tartozékok/kialakítás Masszív gépágy Hőcserélő A kapcsolószekrénybe beépített hatékony hőcserélő megakadályozza, hogy túlhevüljenek az elektromos és CNC alkatrészek Lézeres bemérés Garantált ismétlési és pozicionálási pontosság Gyártás során ellenőrzött és beállított pontosság L440/l460 Orsóház Precíziós csapágyak Stabil felépítés Könnyed futás még magas fordulatszámon is Sebesség váltó Sűrített levegős vezérlés automatikusan működtetett Szerszámcserélő 8 szerszámhelyes VDI40 hidraulikus szerszámcserélő szerszám magassága max. 25 mm Huzal-Tömbszikra Szegnyereg Masszív, merev felépítésű MK 4-es kúppal opcionálisan hidraulikus orsóhüvely mozgással Hidraulikus egység Motor teljesítmény 750 W Tank kapacitás 50 liter Rögzítőnyomás / Üzemi nyomás 2,500-2,942 kpa Szalagfűrész Hárompofás tokmány Ø 200 mm hidraulikus hárompofás tokmány Egyszerű zárás a lábpedállal Hűtő berendezés Nagy teljesítményű szivattyú 375 W max. szállítási mennyiség 55 l / perc. szivattyú nyomása 235 kpa 14

15 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás opcionális kiegészítők 5 Rúdadagoló 7 Légkondíciónáló 8 Hűtőfolyadék-szivattyú olajleválasztó 1 Belső szerszám hűtés 2 Bábok 3 hajtott Szerszámtartó, torony revolver, C-tengely fékrendszerrel 4 Hidraulikus szegnyereg 9 Forgács szállítószalag és kocsi 6 Joystick kézikerék L440 L Főorsón keresztüli hűtés 20 bar Beleértve a külső egység Állóbáb Futóbáb Ø 20 - Ø 200 mm Ø 20 - Ø 100 mm Szerszámtartó készlet A - hidraulikus szerszámcserélő LS160 - VDI helyett Szerszámcserélő Baruffaldi TBMA160 VDI40 8 szerszámhelyekhez Hajtott szerszámmal Hidraulikus C-tengely fékrendszer Csak szerszámcserélővel Baruffaldi TBMA 160 VDI40 ( / ) Hidraulikus szegnyereg hüvely mozgás Gép előkészítés Hyd. szegnyereg orsóhoz Pneumatikus emelő berendezés a szegnyereghez Pneumatikus párna csökkenti a súrlódást így megkönnyítve szegnyereg mozgását Programozható szegnyereg Rúdadagoló V65-E-Pro 1.25 méter PRO V 65 E/ 65 LE Rúdadagoló DH 65 Fedek 1.25 méter Rúdadagoló V65-LE-Pro 1.5 méter PRO V 65 E/ 65 LE FEDEK DH65 / 65 L Rúdadagoló DH 65 Fedek 1.5 méter FEDEK DH65 / 65 L Elektronikus kézikerék Joystick Az alaptartozékok helyett- elektronikus kézikerék / Joystickkel nem kombinálható) az X és Z tengely mozgatásához (nem kombinálható elektromos kézi kerékkel (2) 0 20) Légkondícionáló Hőcserélő helyett Olajelválasztó Hűtőfolyadék-szivattyú Beleértve forgótárcsát, eltávolítja az olajat a hűtőközegből, Kapacitás: 1 l per óra 5 bar Forgács kihordó Forgácstároló kocsi L 440: 1.0 méter - L 460: 1.5 méter Méretek H x Sz x M: 994 x 510 x 838 mm 15

16 16 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 L 500/L 520 OPTIMUM Premium nagyteljesítményű CNC eszterga a legújabb Siemens vezérlővel SIEMENS vezérlés Szerszámcserélő Sík ágyas Oktatás cnc Marógép Siemens vezérlés SINUMERIK 828D Basic T Huzal-Tömbszikra Szalagfűrész Könnyen kezelhető SIEMENS vezérléssel Nagy pontosságú síkágyas esztergagép SIEMENS szervohajtásokkal Nagy sebességű orsó 3500 min -1 pontosság, nagy méretű kúpgörgős csapágyakkal Pneumatikus fokozat váltó (automatikus) Nagy méretű Ø45 mm és precíz golyósorsók Edzett köszörült golyósorsók az X és Z tengelyre szerelt nagy pontosságú csapágyak lehetővé teszik a legpontosabb megmunkálást Dupla négyszögvezeték alapfelszereltség EMC (elektromos zajszűrés) szegnyereg Hordozható elektronikus kézikerék 6 db gépláb Hidraulikus szerszámcserélő LS160 VDI40 hűtőfolyadék berendezés Hidraulikus 3 pofás tokmány Ø 250 mm Programozás nyitott ajtó mellett VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Hálózat felismerés Szimultán program felvételi lehetőség hőcserélő az elektromos szekrényben Szegnyereg végzáró burkolat Forgács kocsi forgács kihordó központi olajzás 16

17 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Típus L 500 L 520 Cikkszám Elektromos bemenet Elektromos csatlakozás 400 V / 3 Ph ~ 50 Hz 400 V / 3 Ph ~ 50 Hz Összteljesítmény 20 kw 30 kw Főorsó Hajtómotor 12 kw S1 15 kw S1 Hajtómotor nyomaték 115 Nm 115 Nm Orsókúp DIN ISO No. 8 DIN ISO No. 8 Orsófurat Ø 82 mm Ø 82 mm Hűtő-kenő berendezés Hűtőpumpa teljesítmény 450 W 450 W Tartály kapacitása 208 liter 260 liter Hidraulikus rendszer Motor teljesítmény 750 W 750 W Tartály kapacitása 50 liter 50 liter Gépadatok Csúcsmagasság 235 mm 235 mm Szerszámváltóval max. csúcstávolság mm mm Elfordulási Ø a keresztszán felett 310 mm 310 mm Elfordulási Ø a gépágy felett 550 mm 550 mm Elfordulási Ø a gépágyban 790 mm 790 mm Max munkadarab súly kg kg Ágyszélesség 405 mm 405 mm Fordulatszámok Főorsó fordulatszám 1 fokozat /2 tartomány min -1 / perc min -1 / perc -1 Forgatónyomaték 1 fokozat / 2 tartomány 955 Nm / 409 Nm Nm / 535 Nm Választható fordulatszám-tartomány Orsó sebesség 1 fokozat / 2 tartomány min -1 / perc min -1 / perc -1 Forgatónyomaték 1 fokozat /2 tartomány Nm / 754 Nm Nm / 835 Nm Szerszámcserélő Befogás LS 160 VDI 40 LS 160 VDI 40 Szerszámhelyek száma 12 db 12 db Szerszám max. magassága szélessége 25 x 25 mm 25 x 25 mm Szerszám max. átmérője Ø 32 mm Ø 32 mm Pontosság Ismétlési pontosság ± mm ± mm Helyzetpontosság ± mm ± mm Elmozdulás X-tengely 345 mm 345 mm Z-tengely mm mm Előtolási sebessége X-tengely mm/perc mm/perc Z-tengely mm/perc mm/perc Motor nyomaték X-tengely 11 Nm 11 Nm Z-tengely 20 Nm 20 Nm Szegnyereg Szegnyeregkúp MT 5 MT 5 Szegnyereg-orsó átmérője 80 mm 80 mm Szegnyereg-orsó úthossz 150 mm 150 mm Méretek Hosszúság / nélkül forgács szállítószalag x szélesség x magasság / x x mm / x x mm Nettó tömeg kg kg Méretek 17

18 18 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép L 500/L 520 Gépágy Széria tartozékok/kialakítás Masszív gépágy és golyóorsók Edzett csúszófelületek Hőcserélő A kapcsolószekrénybe beépített hatékony hőcserélő megakadályozza, az elektromos alkatrészek túlmelegedését Lézeres bemérés Garantált ismétlési és pozicionálási pontosság L500/l520 Orsóház Precíziós csapágyak Stabil felépítés Könnyed futás még magas fordulatszámon is Szerszámcserélő fej 8 szerszámhelyes VDI40 hidraulikus szerszámcserélő szerszám magassága max. 25 mm Forgács tisztítás Könnyű fogácstisztítás Az ágy kialakítása miatt a forgács könnyen a tálcába esik. Huzal-Tömbszikra Forgács kihordó/ forgács kocsi Vezetékek Edzett Kézzel hántolt Szalagfűrész Hárompofás tokmány Ø 200 mm hidraulikus hárompofájú tokmány Egyszerű munkadarab befogás lábpedállal INFORMÁCIÓ Emelő szerkezet Emelő szerkezet szükséges a gép kirakodásához emeléséhez 18

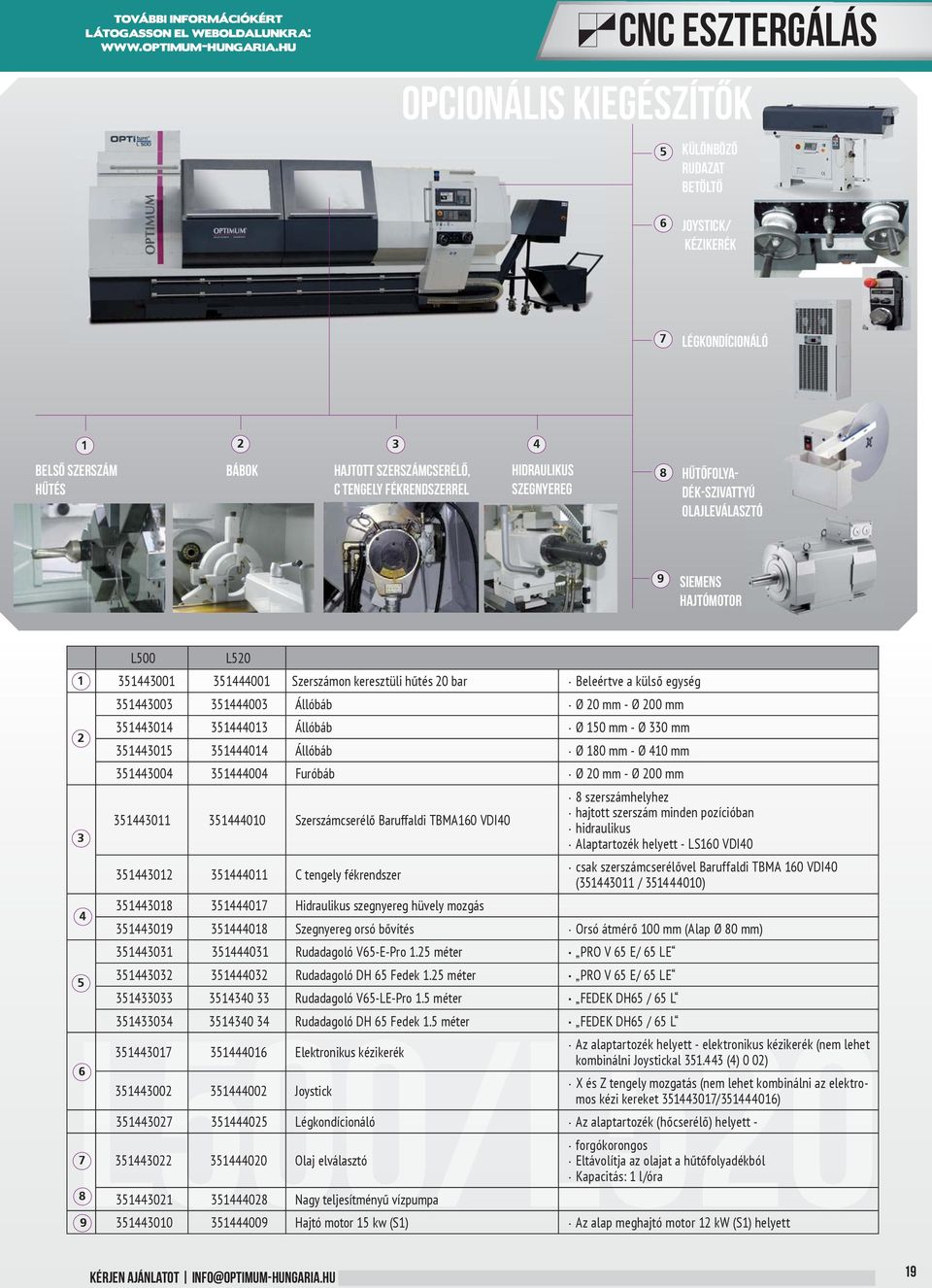

19 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás opcionális kiegészítők 5 Különböző rudazat betöltő 6 joystick/ kézikerék 7 Légkondícionáló Belső szerszám hűtés Bábok hajtott Szerszámcserélő, C tengely fékrendszerrel hidraulikus szegnyereg 8 Hűtőfolyadék-szivattyú olajleválasztó 9 siemens Hajtómotor L500 L Szerszámon keresztüli hűtés 20 bar Állóbáb Állóbáb Állóbáb Furóbáb Szerszámcserélő Baruffaldi TBMA160 VDI C tengely fékrendszer Hidraulikus szegnyereg hüvely mozgás Szegnyereg orsó bővítés Rudadagoló V65-E-Pro 1.25 méter Rudadagoló DH 65 Fedek 1.25 méter Rudadagoló V65-LE-Pro 1.5 méter Rudadagoló DH 65 Fedek 1.5 méter Elektronikus kézikerék Joystick Légkondícionáló Olaj elválasztó Nagy teljesítményű vízpumpa Hajtó motor 15 kw (S1) Beleértve a külső egység Ø 20 mm - Ø 200 mm Ø 150 mm - Ø 330 mm Ø 180 mm - Ø 410 mm Ø 20 mm - Ø 200 mm 8 szerszámhelyhez hajtott szerszám minden pozícióban hidraulikus Alaptartozék helyett - LS160 VDI40 csak szerszámcserélővel Baruffaldi TBMA 160 VDI40 ( / ) Orsó átmérő 100 mm (Alap Ø 80 mm) PRO V 65 E/ 65 LE PRO V 65 E/ 65 LE FEDEK DH65 / 65 L FEDEK DH65 / 65 L Az alaptartozék helyett - elektronikus kézikerék (nem lehet kombinálni Joystickal (4) 0 02) X és Z tengely mozgatás (nem lehet kombinálni az elektromos kézi kereket / ) Az alaptartozék (hőcserélő) helyett - forgókorongos Eltávolítja az olajat a hűtőfolyadékból Kapacitás: 1 l/óra Az alap meghajtó motor 12 kw (S1) helyett 19

20 20 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 L 620/L 640 Síkágyas nagyteljesítményű eszterga Nagy pontosságú gép Siemens 828D basic 8,4 monitorral Magas gyártási pontosság és merevség Nagy teljesítmény (22kW / 33 kw) Edzett ágyvezetékek Finom munkadarab felszínmegmunkálás Kivételesen széles ágy öntvény Szegnyereg és szán összekapcsolható Mozgó forgácsvédő rendszer SIEMENS vezérlés 2 év garancia Sík ágyas Siemens vezérlés SINUMERIK 828D Basic Átmérő 106 mm orsófurat Automata sebességváltó Automata központi kenőrendszer Alacsony feszültségű elektromos rendszer Szerszám- és felszerelés csomagok Hőcserélő rendszer Forgácskihordó rendelhető Orsófuratok széles választéka (Ø mm) C tengely és revolverfej rendelhető Oktatás cnc Marógép Huzal-Tömbszikra 130- Szalagfűrész 142- A B C D E F G mm mm mm (L620) mm (L640) Alapfelszereltség EMC (elektromos zajszűrés) szegnyereg Hordozható elektronikus kézikerék S 1 : 22 / s6: 33 kw orsómotor Hidraulikus szerszámcserélő hűtőfolyadék berendezés mm mm opció Hidraulikus 3 pofás tokmány hőcserélő az elektromos szekrényben központi olajzás vezérlés függesztett mozdítható panelen géplámpa mozgó forgácsvédő lemez kivehető ágyvezeték 700 mm 450 mm 20

21 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Típus L L Cikkszám Elektromos bemenet 400 V / 3 Ph ~50 Hz 400 V / 3 Ph ~50 Hz Főorsó teljesítmény 22/33 kw 22/33 kw Főorsó kúp A1-11 A1-11 Orsó furat Ø 106 mm Ø 106 mm Max. esztergálási hossz mm mm Elfordulási Ø a keresztszán felett 420 mm 550 mm Elfordulási Ø a gépágy felett 760 mm 890mm Max munkadarab súly csúcsok között kg kg Főorsó sebesség fokozatok 1/ min min-1 Szerszámcserélő Szerszámbefogó mérete VDI 40/50 VDI 40/50 Szerszámhelyek száma 12/8 12/8 Ismétlési pontosság ± mm ± mm Pozícionálási pontosság ± 0.01 mm ± 0.01 mm Elmozdulások X tengely 455 mm 455 mm Z tengely mm mm Előtolási sebesség X tengely mm/perc mm/perc Z tengely mm/perc mm/perc Motor nyomaték X tengely 11,9 Nm 11,9 Nm Z tengely 39,7 Nm 39,7 Nm Szegnyereg Szegnyeregkúp MT 6 MT 6 Szegnyereg-orsó átmérője / munkaútja 125 mm / 230 mm 125 mm / 230 mm Hűtőrendszer 450W 450W Hidraulika rendszer motorteljesítmény 750W 750W Hidraulika rendszer tartály kapacitás 208 liter 208 liter Méretek Hossz forgácskihordó nélkül x szélesség x magasság /900 x x mm /900 x x mm Nettó tömeg kg kg Opcionális kiegészítők Hidraulikus 3 pofás tokmány Nr. 212 Hidraulikus 3 pofás tokmány Nr. 215 Orsófurat Orsófurat Orsófurat (L 620-hoz) (L 640-hoz) Ø 153 mm Ø 230 mm Ø 254 mm Orsófurat Ø 305 mm C tengely fékrendszer Hátsó tokmányfelszerelésre felkészítés Ø 106 mm furat Hátsó tokmányfelszerelésre felkészítés Ø 153 mm furat Hátsó tokmányfelszerelésre felkészítés Ø 254 mm furat Hátsó tokmányfelszerelésre felkészítés Ø 305 mm furat Hátsó tokmány védelem Hidraulikus szegnyereg orsó mozgatás Hidraulikus tartállyal Revolverfej Baruffaldi TBMA 200 VDI 8 helyes 50 Revolverfej Sauter VDI helyes Forgácskihordó + öblítés 3 m hosszon Forgácskocsi nélkül Forgácsgyüjtő Szerszámon keresztüli hűtés 20 bar Olajleválasztó Fúrórúd felfogatás a szánra 21

22 22 Op mum CNC katalógus 2016 CNC Esztergálás S 600 Optimum ferdeágyas CNC eszterga 4- Cnc Eszterga SIEMENS vezérlés Ferde ágyas Szerszámcserélő Oktatás 36 cnc Marógép 38- Siemens vezérlés SINUMERIK 828D Basic T Huzal-Tömbszikra Szalagfűrész Nehéz öntvény gépágy Kompakt kialakítású Ferde ágy 30 -ban döntött, nagy megmunkálási átmérővel Egyszerű forgács elvezetés egyenesen a gyűjtőbe Szerelt precíziós lineáris vezetékek, a maximális statikus és dinamikus merevség elérése céljából, az össes megmunkálási tartományban Edzett és köszörült golyósorsók szervómotorok alapfelszereltség Renishaw szerszámbemérő Szegnyereg EMC (zavarszűrő elektronika) Hűtőberendezés elektromos kézikerék Hőcserélő Hidraulikus szerszámcserélő LS200 Forgácsgyűjtő Encoder-es motorok, abszolút mérőrendszerrrel (menetvágáshoz) Hidraulikus Szegnyereg Elektromos kézikerék Forgácsgyűjtó és kihordó Halogén munkatér-megvilágítás A vezérlőre két éves garancia (opció 5 év) Hidraulikus 3-pofás tokmány Ø 200 mm Forgácskihordó Kemény és puha pofák Kezelőszerszámok 3 szerszámtartó készlet kúpszűkítőhöz, 1 tartó a külső eszterga szerszámokhoz, 5 kúpszűkítő Ø 12, Ø 16, Ø 20, Ø 25, MT 3 22

23 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Hálózat felismerés Szimultán program felvételi lehetőség Programozás nyitott ajtónál Méretek CNC esztergálás Technikai adatok TípusS 600 Cikkszám Elektromos bemenet Elektromos csatlakozás 400 V / 3 fázis ~ 50 Hz Összteljesítmény 25 kw Főorsó Motor meghajtás 12 kw Nyomaték 115 Nm Orsókúp DIN ISO No. 6 Orsófurat Ø 75 mm * Hűtő-kenő berendezés Hűtőpumpa teljesítmény 750 W Tisztítópumpa teljesítmény 750 W Tartály kapacitása 140 litres Hidraulikus rendszer Motor teljesítmény 1.5 kw Tartály kapacitása 60 litres Gépadatok Csúcstávolság 460 mm Elfordulási-Ø max. 500 mm Elfordulási Ø a keresztszán felett 210 mm Elfordulási Ø a gépágy felett 500 mm Gépágy döntése 30 0 Hidraulikus esztergatokmány Ø 215 mm Tokmány áteresztési bemérő Ø 65 mm** Fordulatszámok Főorsó fordulatszám f/p * Szerszámcserélő Befogás LS 200 Szerszámhelyek 12 Szerszám max. magassága szélessége mm Szerszám max. átmérője Ø 32 mm Pontosság Ismétlési pontosság ± mm Helyzetpontosság ± mm Úthossz X-tengely 215 mm Z-tengely 520 mm Előtolás sebessége X/Z-tengely mm/p. Motor nyomaték X/Z-tengely 11 Nm Szegnyereg Szegnyeregkúp MT 4 Úthossz 425 mm Szegnyereg-orsó átmérője 65 mm Szegnyereg-orsó úthossz hidraulika 50 mm Méretek Hosszúság szélesség magasság mm Nettó tömeg kg * igény esetén egyéb orsófurat és fordulatszám megrendelésre kérhető ** a telepített tokmánytól függ INfo@Optimum-hungaria.hu oktatást tartunk a gép használatáról és működéséről 23

24 24 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép S 600 Gépágy Bordázott 30 fokos dőlésszögű Nagy merevségű Széria tartozékok/kialakítás s 600 Lineáris vezetékek Nehéz öntvény alap Edzett HRC48-52 Gépláb 6 darab A gép optimális szintezése érdekében Huzal-Tömbszikra Hidraulikus szegnyereg orsóhüvely Hidraulikus orsó kinyulás 50 mm Hűtővíz és kenőanyag leválasztó Leválasztja a hűtővizet és a kenőanyagot Szerszámcserélő 12 szerszámhelyes Hidraulikus LS 200 Szerszám magassága max. 25 mm Hidraulika egység A tokmány szorítópofájához, szerszámváltáshoz és szegnyereg orsóhoz Biztonsági szeleppel ellátva Motor teljesítmény 1,5 kw Tartály kapacitása 60 liter Szalagfűrész Szerszám bemérő Renishaw Szerszám lehetővé teszi a gépen belüli mérést Központi kenőrendszer Teljesen automatikus Kihajtható a könnyebb utántöltés érdekében Az úszó kapcsoló meghatározza az olaj menynyiségét, elindítja az automatikus riasztást, amint az a minimum érték alá esik.

25 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás opcionális kiegészítők 5 Rúdadagoló 10 Automatikus ajtónyitó 8 Légkondícionáló 9 Automatikus munkadarab gyűjtő 7 Hűtőpumpa olaj leválasztő Beépített szerszámhűtő Szerszámváltó szegnyereg Patronok és befogók 6 Automatikus szerszámbemérő Szerszámon belüli hűtés 20 bar Szerszámváltó VDI hajtott szerszámok nélkül S Sauter szerszámtár VDI 30 Hajtott szerszámokkal Automatikus szegnyereg mozgatás Gépelőkészítés az automatikus szegnyereg mozgatáshoz Rudadagoló V65-E-Pro 1.25 méter Rudadagoló V65-E-Pro 1.50 méter Rudadagoló V65-E-Pro 3.2 méter Rudadagoló DH 65 Fedek 1.25 méter Rudadagoló DH 65 Fedek 1.50 méter Rudadagoló interfész Patronok (egyesével) Patronok (egyesével) Patronbefogó tokmány Automatikus szerszámbemérő Olajleválasztó Nagy teljesítményű hűtőpumpa Légkondícionáló Automatikus munkadarab (elkapó) Automatikus ajtónyitó Külső hűtőtartállyal VDI szerszám VDI 40-8 szerszám Alaptartozékok szerszámtár LS-200 helyett 12 hajtott szerszám C-tengely fék rendszerrel Alaptartozék szerszámtár LS-200 helyett M-kóddal csak az automatikus szegnyereg mozgatással együtt rendelhető ( ) PRO V 65 E/ 65 LE 89. oldalon PRO V 65 E/ 65 LE 89. oldalon PRO V 65 E/ 65 LE 89. oldalon FEDEK DH65 / 65 L 89. oldalon FEDEK DH65 / 65 L 89. oldalon V65-E-Pro and DH 65 Fedek rudazat csatlakozáshoz Ø10 mm-től Ø14,9 mm-ig Ø15 mm-től Ø60 mm-ig Ø15 mm-től to Ø60 mm-ig patronokhoz kézi szerszámbemérő helyett Forgótányérral, leválasztja az olajat a hűtőfolyadéktól kapacitás: 1 liter óránként Hőcserélő helyett A különleges felszereléseket csak gyártásból tudjuk rendelni. Utólagos beépítés nem lehetséges. Kérjük forduljanak kollégáinkhoz az info@optimum-hungaria.hu elérhatőségen.

26 26 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc cnc Marógép Cnc Eszterga 36 S 500/S 750 Nagy teljesítményű hajtott szerszámos ferdeágyas cnc esztergagép SIEMENS vezérlés Szerszámcserélő Ferde ágyas Oktatás Huzal-Tömbszikra Szalagfűrész Robusztus orsó ház öntvény rendszer beépített kétsoros hengergörgős csapágy rendszerrel nagy teljesítményű főorsóhajtás elöl és hátul, valamint a kétoldalas kúpos csapágy a központi egységben Minden tengely szervó motorral szerelve Közvetlen hajtás minden tengelyen, hogy ne lépjen fel a torziós hatás, ezáltal nagy pontosságú menetvágás és kontúr megmunkálás Nagy pontossági osztályú golyóorsók Szerszámcserélő mozgási mechanizmusa folyamatos, két irányú forgás A szegnyereghüvely a pedál, vagy program segítségével mozgatható Elektromos kézikerék Rúdadagoló csatlakozás kiépítve Hidraulikus tokmány Forgács kihordóval és C-tengellyel VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Hálózat felismerés Szimultán felvételi lehetőség Programozás nyitott ajtónál Sauter gyártmányú hidraulikus szerszámtár minden pozícióban lehetséges hajtott szerszámot betenni Szerszámon keresztüli 20 baros hűtési lehetőség Forgács gyűjtő beépített láncos forgács kihordóval Munkadarab elkapó Renishaw szerszámbemérő A vezérlőre két éves garancia oktatást tartunk a gép használatáról és működéséről INfo@Optimum-hungaria.hu

27 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Típus S 500 S 750 Cikkszám Elektromos bemenet Elektromos csatlakozás 400 V / 3 fázis ~ 50 Hz 400 V / 3 fázis ~ 50 Hz Összteljesítmény felvétel 40 kw 50 kw Főorsó Motor meghajtás 17 kw 30 kw Nyomaték 162 Nm 186 Nm Orsókúp DIN ISO No. 6 DIN ISO No. 8 Orsófurat Ø 66 mm** Ø 88 mm** Hűtő-kenő berendezés Hűtőpumpa teljesítmény 750 W 750 W Tartály kapacitás 185 litres 185 litres Hidraulikus rendszer Motor teljesítmény 1.5 kw 1.5 kw Tartály kapacitás 70 liter 70 liter Gépadatok Csúcsmagasság 600 mm 600 mm Esztergálási hossz* szerszámcserélővel max. 750 mm mm Elfordulás Ø a keresztszán felett 450 mm 450 mm Elfordulás Ø a gépágy felett 600 mm 600 mm Elfordulási átmérő max. 485 mm 485 mm Gépágy döntése Hidraulikus esztergatokmány Ø 200 mm Ø 250 mm Tokmány áteresztési átmérő Ø 52 mm Ø 77 mm Fordulatszám Főorsó fordulatszáma f/p f/p Szerszámcserélő Befogás Sauter VDI40 hajtott szerszámmal Sauter VDI40 hajtott szerszámmal Szerszámok száma 12 db 12 db Szerszámváltásnál megengedett fordulatszám max f/p max f/p A szerszámok teljesítménye 4.82 KW 4.82 KW A szerszámok maximális nyomatéka 20 Nm 20 Nm Szerszám max. magassága szélessége mm mm Szerszám max. átmérője Ø 32 mm Ø 32 mm Pontosság Ismétlési pontosság ± mm ± mm Helyzetpontosság ± mm ± mm Úthossz X-tengely 305 mm 305 mm Z-tengely 750 mm 1,250 mm Előtolási sebesség X/Z-tengely mm/perc mm/perc Motor nyomatéka X-tengely 11 Nm 11 Nm Z-tengely 27 Nm 27 Nm Szegnyereg Szegnyeregkúp MT 5 MT 5 Elmozdulás 650 mm mm Szegnyereg-orsó átmérője 90 mm 90 mm Szegnyereg orsó munkaútja 120 mm 120 mm Méretek Szélesség forgácskohordó nélkül/vele / mm / mm Szélesség magasság mm mm Nettó tömeg kg kg * igény esetén egyéb orsófurat és fordulatszám megrendelésre kérhető ** a felszerelt tokmánytól függően változhat az áteresztőképesség Alapfelszereltség C-tengely fék rendszerrel hajtott Renishaw szerszámbemérő rendszer Hordozható elektromos kézikerék Hidraulikus szerszámcserélő VDI 40 Sauter Hidraulikus 3-pofás tokmány Ø 200 mm S 500 Hidraulikus 3-pofás tokmány Ø 250 mm S 750 p programozható szegnyereg Hűtőberendezés Hőcserélő Rúd adagoló csatlakozás kiépítve Szerszámon keresztüli hűtés 20 bar láncos Forgácsgyűjtő kocsi Forgácskihordó Munkadarab elkapó Automatikus ajtónyitó Kezelőszerszámok 27

28 28 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép Huzal-Tömbszikra S 500/S 750 Orsóház Meehanite fémöntvény Hűtőbordák a külső falon, a jobb hőelvezetés érdekében Gépágy Erősen bordázott Egy öntvényből készült 45 fokban döntött Nagy merevség és tartósság jellemzi Meehanite fémöntvény: HB170 ~ 180 SZÉRIA TARTOZÉKOK Lézeres bemérés Garantált ismétlési és pozicionálási pontosság Hidraulikus szegnyereg Merev kivitel A szegnyeregorsó a programból aktivizálható, vagy manuálisan, a gép oldalán található pedál segítségével. SZÉRIA/KIEGÉSZÍTŐ FELSZERELÉSEK s 500/s750 Vezetékek Nagy merevségű és stabilitású, négyszög vezetékek Gépláb 6 darab A gép optimális szintezése érdekében hajtott szerszámos szerszámcserélő rendszer Nagy pontosságú és gyors szerszám cserélési sebesség Nagy nyomatékú hajtás, Szerszámcserélés ideje: 0.35 mp., 180 fok: 1.2 mp. Beépített szerszámon keresztüli hűtés 20 baros nyomással Szűrési finomság 25μm Szalagfűrész Munkadarab elkapó Automatikus Rudadagoló interface Gyárilag installált csatlakozási felület 28

29 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás opcionális kiegészítők 5 Légkondícionáló 4 Olajleválasztó 3 Rudadagoló 1 Szerszámváltó 2 Szerszámtartók S500 S Állóbáb Szerszámcserélő VDI 40 hajtott szerszámokkal Ø20 mm Ø200 mm Alapfelszereltségben 12 táras S500/S Radiális hajtott szerszámtartó Radiális hajtott szerszámtartó Hátulsó radiális hajtott szerszámtartó Rudadagoló V65-E-Pro 1.55 méter Rúdadagoló Pro 3.2 méter Rúdadagoló DH 65 Fedek 1.55 méter Olajleválasztó Légkondícionáló ER 32 patronokkal ER 32 patronokkal ER 32 patronokkal PRO V 65 E/ 65 LE FEDEK DH65 / 65 L Forgótányérral, leválasztja az olajat a hűtőfolyadéktól Kapacitás: 1 liter/óra A kapcsolószekrényhez Hőcserélő helyett A különleges felszereléseket csak gyártásból tudjuk rendelni. Utólagos beépítés nem lehetséges. Kérjük forduljanak kollégáinkhoz az info@optimum-hungaria.hu elérhatőségen. 29

30 30 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga c cnc Marógép 36 S 840 optimum Premium ferdeágyas eszterga Hatékony teljesítmény, Nagyobb sebesség, pontosság 12 szerszám- hellyel SIEMENS vezérlés 2 év garancia Ferdeágyas 38- Huzal-Tömbszikra Szalagfűrész VEZÉRLÉS KIEGÉSZÍTŐ FUNKCIÓI: Beépített biztonsági elemek Maradékanyag felismerés és feldolgozás Lépésekből álló ShopTurn programozás 3-D szimuláció Részletes görbe interpoláció Mérőciklusok Szimultán program felvétel Nagy pontosságú gép a legújabb SIEMENS vezérléssel és szervohajtásokkal 12 poz. hidraulikus szerszámcserélő Nagy nagynyomású hűtőfolyadék-szivattyú Hordozható elektronikus kézikerék Központi kenés Nagy kapacitású a hidraulikaolaj-tartály Nagy teherbírású négyszögvezetékek Nagy orsófurat Ø 155 mm Főmotor teljesítmény, 30/37 KW Programozható szegnyereg Zárt, reteszelt munkatér Alapfelszereltség EMC A hordozható elektronikus kézikerék Hidraulikus 3 pofás tokmány Ø450mm Géplámpa Központi kenés Opcionális C-tengely Külön nyitható tolóajtók Opcionális Y-tengely Gyors szerszámcsere Golyoorsó mérete Ø 40 mm x P4 C3 Munka lámpa Szerszámbemérő Forgács kihordó Hűtőfolyadék berendezés szerszámcserélő hidraulikus szegnyereg hidraulika egység 30

31 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Technikai adatok Modell /Cikkszám S Elektromos csatlakozás Elektromos csatlakozás Összteljesítmény felvétel Orsó 400 V / 3 Ph ~50 Hz 70 kw Motor teljesítménye 30/37 kw Orsó kúp DIN ISO Nr. 11 Form A2 Orsófurat Ø 155 mm * Hűtőrendszerben Hűtőfolyadék-szivattyú teljesítmény Tisztító szivattyú teljesítmény Kenőolaj szivattyú teljesítménye Hidraulikus rendszer A motor teljesítmény Tank kapacitás Gép adatok 750 kw 400 W 30 W 2,2 kw 80 Liter Csúcs távolsága 700 mm Esztergálási hossz max. (S )/ (S )/ (S )/ (S ) mm/ mm/ mm/ mm Elfordulás keresztszán felett 700 mm Elfordulás gép ágy felett 900 mm Gépágy 45 0 Hidraulikus tokmány átmérő Rúdáteresztés Fordulatszám-tartományban Ø 450 mm Ø 117 mm Orsó sebesség perc -1 * Szerszámrevolver Típusa HYD index motor Szerszámhely 12 Szerszám magassága, szélessége max. Fúró átmérő Pontosság Ismételési pontosság Pozícionálási pontosság Elmozdulás X-tengely Z-tengely (S )/ (S )/ (S )/ (S ) Előtolás X / Z tengely Gyors járat X / Z tengely Motor nyomaték X / Z tengely Szegnyereg 32 mm Ø 60 mm ± 0,005 mm ± 0,005 mm / 300 mm 385 mm mm/ mm/ mm/ mm mm/perc mm/perc 11 Nm Szegnyereg MK 5 Szegnyereg - hüvely átmérőjű Szegnyereg - löket Méretek - Hosszúság x szélesség x magasság Hosszúság (S )/ (S )/ (S )/ (S )/ (S ) forgács szállítószalag nélkül Szélesség x magasság Teljes tömeg (S ) 150 mm 50 mm x x mm mm / mm/ mm / mm/ mm / mm/ mm / mm x mm kg 31

32 32 Op mum CNC katalógus 2016 CNC Esztergálás 4- Cnc Eszterga 36 cnc Marógép FCL-y Y tengelyes hajtott szerszámos, ferdeágyas esztergagép sorozatgyártási munkákhoz (a gép ellenrosós és dupla revolver fejes kivitelben is elérhető) Az FCL ferdeágyas CNC esztergagépeket sorozatgyártású munkadarabok megmunkálásához ajánljuk. Magas merevségű és stabilitású Mechanite öntöttvasból 45 fokos döntésű gépággyal készülnek. Gyors és megbízható Duplomatic vagy Sauter (iker opc.) szerszámcserélő rendszer, Y tengelyelmozdulással Fanuc 18i TB vezérléssel, indexálható (C teng.) főorsó, szinkronizált ellenorsóval Szerszámbemérő rendszerrel, leszúrást ellenőrző és munkadarab elkapóval. Precíz golyósorsók és lineáris vezetékek teszik alkalmassá a nagysorozatú gyártási feladatokhoz. Rúd- vagy portál munkadarabadagolóval szerelhető. Huzal-Tömbszikra Szalagfűrész Műszaki leírás Technikai adatok 20Y 30Y 25TSY EGY ORSÓS/ EGY REVOLVERFEJES ELLENORSÓS/ EGY REVOLVERFEJES ELMOZDULÁS X-tengely 180 mm 170 mm 180 mm Y-tengely +-40 mm +-40 mm +-40 mm Z-tengely 410 mm 610 mm 685 mm Gyorsjárat sebesség x/z/y tengelyen 30 m/perc 30m/perc 30m/perc FŐORSÓ Fordulatszám 4200 f/p opt:2800 std: rmp Rúdáteresztés 52mm 77mm Ø65 mm Orsófurat 61 mm 90 mm Ø77 mm Orsó kúp A2-6 A2-8 A-2-6 MOTOR Főmotor teljesítmény P18i 9(12) 11( 14.7) P30i 15(20.1) 18(24.8) P22i 15(20.1) 11( 14.7) Hidraulika olaj szivattyú 1.5(2) 1.5(2) 1.5(2) Hűtőfolyadék-szivattyú 750(1) 750(1) 750(1) SZERSZÁMCSERÉLŐ Típus VDI 30 VDI 40 VDI 30 Szerszámhelyek száma 12 szerszám DIN szerszám DIN szerszám DIN 5480 SZEGNYEREG Kúp átmérő Ø 75 mm Ø 75 mm Ø75 mm Úthossz 80 mm 80 mm 80 mm Orsókúp MT NO. 4 MT NO. 5 MT No.4 EGYÉB Méret (teljes magasság) 2200 mm 2200 mm 2200 mm Súly 5500/5820kg 7000/7640kg 6840/7230 Standard felszereltség - Fanuc 18i TB vezérlés - C tengelyes főorsó - Hidraulikus furatos tokmány 8 /6 - C tengelyes ellenorsó - Hidraulikus 12 helyes hajtott szerszámcserélő - Y tengely +-40mm munkaúttal - Forgácskihordó - Automata központi olajzórendszer - Hűtőrendszer, munkatérlámpa - Elektromos szekrényben Siemens, ABB alkatrészek - RS 232 csatlakozás és CF kártyahely Opcionális felszereltség - Munkadarab elkapó - Szerszámbemérő - Nyomatékhatároló Z teng. - Rúdadagoló - Hajtott szerszámtartók

33 TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: CNC esztergálás Dupla hajtott szerszámcserélő fő és mellék orsóval C tenygellyel szerelt eszterga (25 TTSY típus) C-tengely és Y mozgású revolverfej VDI típusú és 12 szerszámhelyű, hajtott revolverfej 0,001 0 indexelési felbontás precíz kontúr megmunkáláshoz. Hidraulikus rögzítőfék (biztosítja munka közben a maximális stabilitást) Erős merevség elülső- és hátsó megmunkáláshoz Magas pontosságra kialakított struktúra Nagy pontosságú lineáris vezetétek alkalmazása Szerszámbemérő Főorsó és mellékorsó szerszámbemérővel szerelve mely jelentősen csökkenti a szerszámozási időt és automatikusan ciklusba tudja ellenőrizni a szerszám kopását. Szinkron megmunkálás fő- és mellékorsóban A főorsó és mellékorsó szinkronban fut, mely lehetővé teszi az egy munkadarab mindkét orsóban való egy idejű megfogatását és megmunkálását. Ellenorsó( FCL-TSY/TTY) A főorsóhoz szinkronizálva, így probléma mentes forgás közbeni átvételt garantál, ezáltal rövidebb a ciklus idő. Legrövidebb gyártási idő A két revolverfej egyidejű munkája csökkenti a gyártási időt, mellékorsónál a munkadarab elkapó pedig csökkenti a mellékidőt. Leszúrás ellenőrzése A főorsónál lévő szenzor ellenőrzi a leszúrás sikerességét elkerülve az ellenrosós gépeknél előforduló leszúrási problémákat. Programozható szegnyereg (FCL-Y) Idő és a munkaerő megtakarításának érdekében. 33

34 34 Op mum CNC katalógus 2016 CNC Esztergálás CF61100 nagy teljesítményű egyetemes eszterga 4- Cnc Eszterga 36 cnc Marógép Nagy teljesítményigényű forgácsolási munkákhoz - korszerű gépgyártási technológiák alkalmazásával fejlesztett esztergagép Nagy terhelhetőségű öntvény gépalap Masszív orsó és hajtóműház Nagy teljesítmény, alacsony zajszint, köszönhetően a precízen megmunkált fogaskerekeknek Robusztus szegnyereg, nagyméretű orsóval Huzal-Tömbszikra Szalagfűrész Maximum elforduló átmérő: 1000mm Maximum elforduló átmérő a keresztszán felett: 630mm Maximum munkadarab hossz: mm Főorsó csatlakozás(kúp): 1:20 Főorsó furata: 100mm Ágy szélesség: 755mm Maximum elmozdulás Z/X tengelyen Z tengely mm X tengely 550mm Menetvágás Metrikus menet (46 emelkedés) 1-224mm/ford. Withworth menet (46 emelkedés) 28-1 T.P.I. Modul menet (37 emelkedés) 0,25-56mm/ford. Főorsó fordulatszáma (12 fokozat) fordulat/perc Szerszámtartó / Maximum szerszám méret: 4 pozíciós manuális / 45x45 mm Szegnyereg átmérő / kúp / munkaút 140mm / Morse 6 (MT6) vagy (MK 6) / 300 mm Állóbáb áteresztése: mm Előtolás Z tengelyen: 0,057-12,726 mm Előtolás X tengelyen: 0,027-6,096 mm Gyorsjárati sebesség Z, X tengelyen: 3,8m/perc / 1,9m/perc Főmotor (YASKAWA) teljesítménye: 22kW Hűtőtartály: 60l Teljesítmény 125A, 400V 50Hz, 3 fázisú ALAP FELSZERELTSÉG: -NSK csapágyazású főorsó -Siemens/Schneider alkatrészek az elektromos szekrényben -Automata szánkenő olajozó rendszer -Munkatér lámpa -Manuális 4 pofás tokmány -Állóbáb mm -Állócsúcs (MT6) vagy (MK 6) Tokmány Báb Szán
