1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX VD-510S nagysebességű CNC megmunkálóközpont 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 430. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Finanszírozás: saját, részletfizetés, lízing, gépbérlés, egyéb Fizetési pénznem: USD, EUR vagy Ft Előleg: min. 10% 1 Hasznos információk, akciók (ajánlathoz): VD-510S nagysebességű CNC megmunkálóközpont alapára: A nagy gyorsmeneti sebesség a rendkívül gyors szerszámváltó és a merevszárú menetfúrás a gépet különösen alkalmassá teszik sorozatgyártásra, furatsorok gyors megmunkálására és marására. GÉP FELÉPÍTÉSE: - Öntvény ágy, állvány és szánrendszer - Szerelt precíziós gördülő vezeték X, Y és Z irányokban - Gépágyba épített, spirálos forgácskihordó - Központi olajkenésű szánrendszer és golyósorsók - Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen ban megdöntött szerszámtár - Közvetlen főmotor-főorsó meghajtás (szíjhajtás nélkül) - Orsóház hűtése olajhűtővel (opc.) - Zárt, reteszelt munkatér, CE megfelelőség Vezérlés és hajtások: - Legkorszerűbb NCT CNC maróvezérlő - Kezelőpanelbe építetett kézikerék - Legkorszerűbb, Ai szervorendszer - AC aszinkron főhajtás - EnDat 2.2 Heidenhain mérőrendszer - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk MŰSZAKI ADATOK: Munkatér: - Asztalméret (mm): 650 x T hornyok száma x mérete (db x mm): 3x14x125 - Asztalterhelhetőség (kg): Főorsó homlok távolsága az asztal síkjától (mm): Főorsó tengely távolsága az oszloptól (mm): 460 Mozgások: - X x Y x Z löket (mm): 510 x 406 x Gyorsjárati sebesség X/Y/Z (m/perc): 48 / 48 / 48 - Pozícionálási / ismétlési pontosság (um): <15 / <8 Főorsó:

2 Folytatás, 2. lap - Főorsó max. fordulatszáma (ford/perc): (18000 opc.) - Főmotor teljesítmény tartós/max. (kw): 4,9 / 6,9 - Főmotor nyomaték tartós/max. (Nm): 24,6 / 37 Szerszámtár: - Szerszámtartók száma: 21 - Szerszámtár forgatás rendszere: szervo - Szerszámozás (szerszámtartó / kúpvonó csap típusa): BT30 (MAS403-P30T-1(45 )) - Max. szerszám átmérő / szomsz. kihagyásával / hossz (mm): 80/.../200 - Legnagyobb szerszám- / szerszámtár terhelhetőségének tömege (kg): 3 / 25 - Szerszámcsere idő TtT / CtC (sec): 2,5 /... Telepítés: - Alapterület x magasság (mm): 1600x2150x Gép nettó tömege (kg): Villamos csatlakozás: 3x400VAC - Rögzítés módja: dűbel vagy horgonycsavar (1*) ALAPTARTOZÉKOK: 1. Szintezőcsavar és talp 2. Belső munkatér lámpa 3. Egyszínű hibajelző lámpa 4. Kezelőpultba épített kézikerék 5. Komplett hűtőfolyadék rendszer 6. Nagynyomású burkolatmosó rendszer 7. Levegőhűtő rendszer 8. Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly 9. Nagynyomású levegőpisztoly csatlakozás 10. Kétszintes tároló polc ( ) 11. Nyomtatott, magyar nyelvű gépkönyv, áramútterv, kezelési- és programozási kézikönyv 20 20*********************** FŐORSÓ ÉS TENGELYEK ************************* FPP közvetlen (direkt) hajtás és orsóház hűtés olajhűtővel felár (VD- 510S tip.): Orsóház hűtése olajhűtővel (VD-510 tip.): w Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201/204 tip.): Megnövelt tengely (1G) és főorsó dinamika (VD-510S tip.): NSNP pályakövetés (3+2D) harmadfokú gyorsítás-lassítással (NCT 201/204 tip.): 40 40***************************** SZERSZÁMTÁR ***************************** szerszámhelyes szerszámtár felár (VD-510S tip.):

3 42 Folytatás, 3. lap BT30/MAS típusú szerszámozás (VD-510S tip.) DIN30/DIN szerszámozású kivitel (VD-510S tip.): 80 80************ HŰTŐFOLYADÉK ÉS FORGÁCS KEZELÉS ************** Páraelszívó és teljesen zárt munkatér (VD-510 tip.): Kihelyezett ciklus start-stop- és két szabad felhasználású gomb egység marógépekhez: **************************** SZERSZÁM HŰTÉS **************************** bar, főorsón (A tip.) keresztüli hűtés és teljesen zárt burkolat (VD-510 tip.): **************** 4. ÉS 5. TENGELY ÉS VEZÉRLÉSE ********************** w GSA CNC-120RA átm. 120mm, jobbos CNC körasztal: w GSA CNC-170RA átm. 170mm, jobbos CNC körasztal: w GSA TS-A115 szegnyereg CNC-120 körasztalhoz: w GSA TS-A135 szegnyereg CNC-170, CNC-151RB és CNC-201RB körasztalokhoz: GSA TSA-120SP/H forgótámasz CNC-120 körasztalhoz: GSA TSA-200SP/H forgótámasz CNC-170,-200 körasztalhoz: w GSA CNCT-100 átm. 120mm CNC körasztal CNC billentéssel (4. és 5. Tengely): 128 s kivitel: GSA kör- és osztóasztal kiegészítőik CNC maró és megmunkálóközpontokhoz:

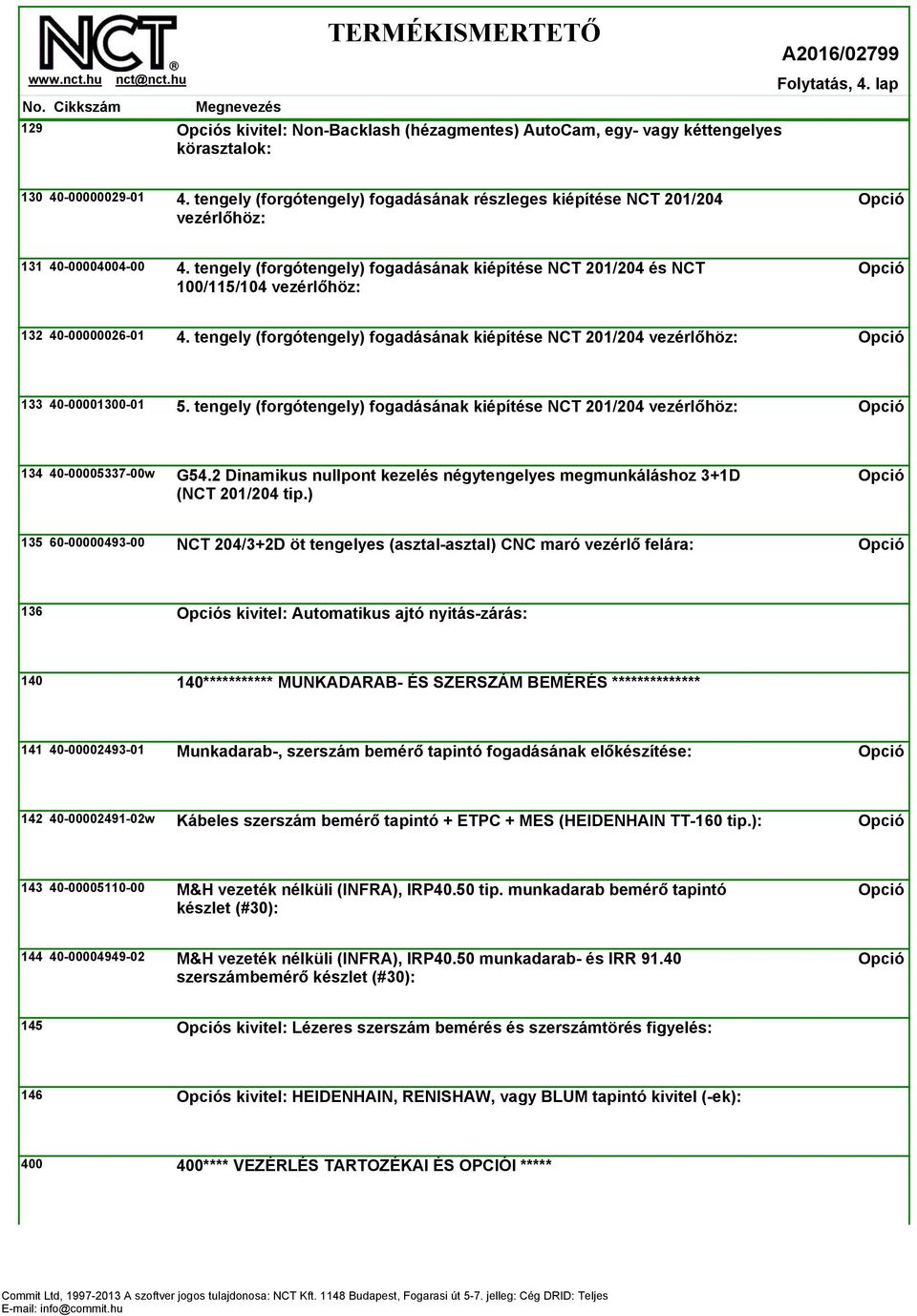

4 129 s kivitel: Non-Backlash (hézagmentes) AutoCam, egy- vagy kéttengelyes körasztalok: Folytatás, 4. lap tengely (forgótengely) fogadásának részleges kiépítése NCT 201/204 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201/204 és NCT 100/115/104 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201/204 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201/204 vezérlőhöz: w G54.2 Dinamikus nullpont kezelés négytengelyes megmunkáláshoz 3+1D (NCT 201/204 tip.) NCT 204/3+2D öt tengelyes (asztal-asztal) CNC maró vezérlő felára: 136 s kivitel: Automatikus ajtó nyitás-zárás: *********** MUNKADARAB- ÉS SZERSZÁM BEMÉRÉS ************** Munkadarab-, szerszám bemérő tapintó fogadásának előkészítése: w Kábeles szerszám bemérő tapintó + ETPC + MES (HEIDENHAIN TT-160 tip.): M&H vezeték nélküli (INFRA), IRP40.50 tip. munkadarab bemérő tapintó készlet (#30): M&H vezeték nélküli (INFRA), IRP40.50 munkadarab- és IRR szerszámbemérő készlet (#30): 145 s kivitel: Lézeres szerszám bemérés és szerszámtörés figyelés: 146 s kivitel: HEIDENHAIN, RENISHAW, vagy BLUM tapintó kivitel (-ek): **** VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI *****

5 401 Folytatás, 5. lap NCT 204 CNC maró vezérlő: w NCT 204HS CNC maró vezérlő felár: VECTOR CAD-CAM SZOFTVER NCT 204 maró vezérlőhöz: w Három színű állapotjelző lámpa: Gépállapot jelzése SMS üzenetben: Gép kikapcsolása technológiai programból: w mynct grafikus programozási szoftver maró vezérléshez (NCT 204 tip) HW EXT kihelyezett kézikerék (CAN-BUS): db M kóddal, programból kapcsolható szabad kontaktus: 411 s kivitel: Gépfelügyelet és Energiagazdálkodás CNC marógépekhez (ESIS-SW201-OP06): 412 s kivitel: Hőkompenzáció CNC megmunkálóközpontokon: ********** SZOLGÁLTATÁSOK ************* Felszerszámozás (ajánlathoz): Választható Gépszállítás és üzembehelyezés (Belföld E+T+Ü): Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): CE megfelelőségi nyilatkozat CNC megmunkálóközpontokhoz:

6 425 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Folytatás, 6. lap Garancia (új és újjáépített CNC gép / belföld / 12+24): 431 Megjegyzések az Árajánlathoz:
