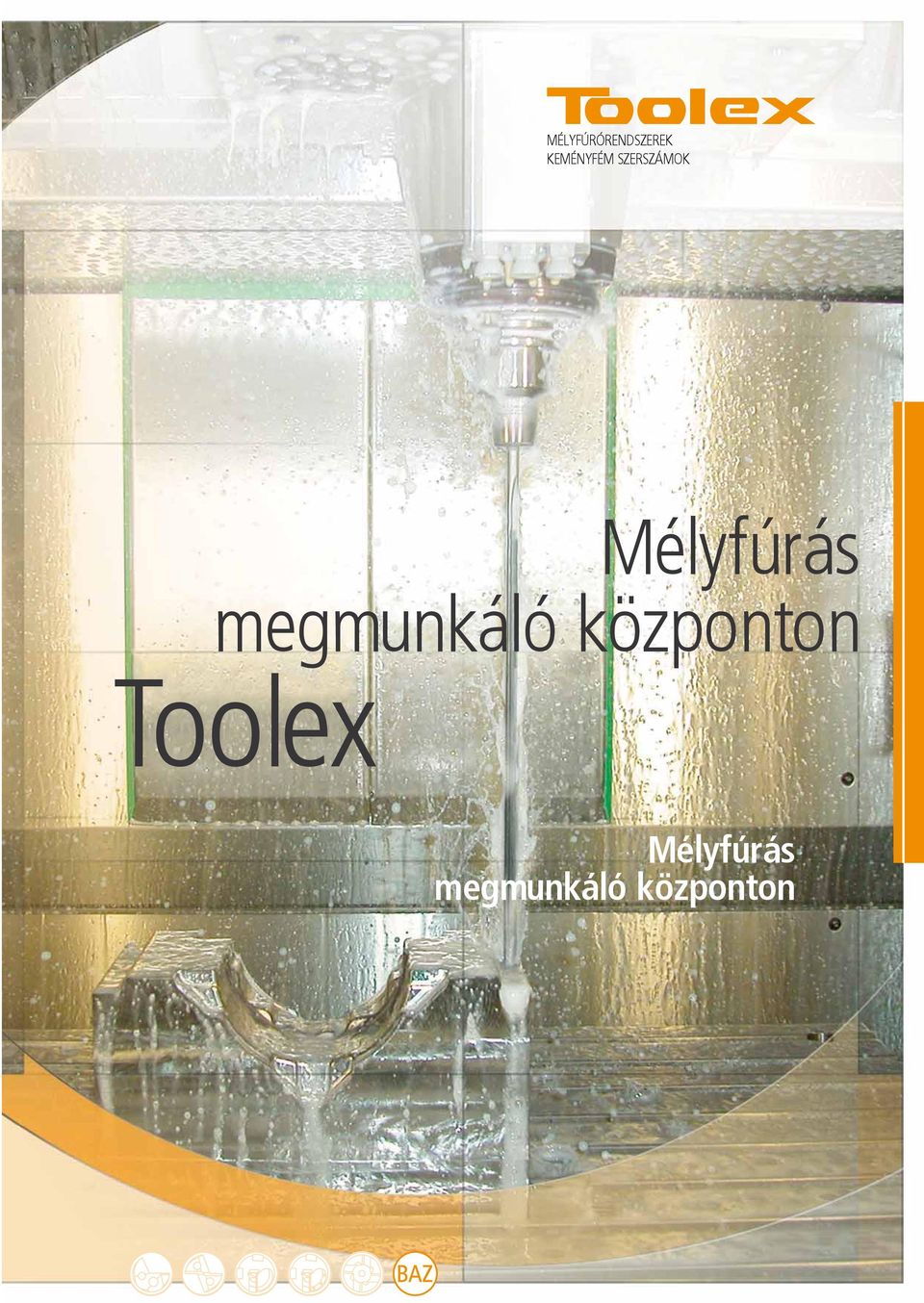

1 MÉLYFÚRÓRENDSZEREK KEMÉNYFÉM SZERSZÁMOK Mélyfúrás megmunkáló központon Toolex Mélyfúrás megmunkáló központon

2 Az egyélû mélyfúró eljárás és alkalmazási feltételei A korábbi években mélyfúró szerszámokat majdnem kizárólag speciális mélyfúrógépeken, vagy mélyfúró egységgel ellátott célgépeken alkalmaztak. A komplett megmunkálás iránti igény oda vezetett, hogy a modern CNC megmunkáló gépeken egyre több esetben van lehetõség 40 x D vagy mélyebb furatok fúrására. Az egyélû mélyfúró eljárás belsõ hûtõfolyadék hozzávezetéssel és külsõ forgács visszavezetéssel a leggyakrabban alkalmazott mélyfúró eljárás. Lehetõvé teszi mély és pontos furatok gazdaságos készítését és különösen kitûnik nagy forgácsolási teljesítményével, az elérhetõ mérettûrésre, felületminõségre, tengelyeltérésre, a furat egyenességére és köralak-pontosságára vonatkozó kiemelkedõ minõségével. A folyamatos és problémamentes forgácselhordás (nincs szükség külön ) révén ez az eljárás rendkívül folyamatbiztos és lehetõvé teszi a nehezen forgácsolható anyagok megmunkálását is. A mélyfúrás több mûveletet, mint pl. elõfúrás, süllyesztés és dörzsárazás, pótolhat. A mélyfúró szerszámok úgy vízszintesen, mint függõlegesen, forgó szerszámmal, vagy forgó munkadarabbal alkalmazható, ami különösen alkalmassá teszi megmunkáló központon való alkalmazásra. A megmunkáló központon történõ sikeres mélyfúrás elõfeltételei: 1 egy teljesítõképes hûtõ-kenõ és szûrõberendezés. < 2,0 mm szerszámátmérõhöz 5 µm - 10 µm szûrés szükséges. > 2,0 mm szerszámátmérõhöz 5 µm - 20 µm szûrés szükséges. > 18,0 mm szerszámátmérõhöz 20 µm - 30 µm szûrés szükséges. (Minél kisebb a furatátmérõ, annál megbízhatóbbnak kell a hûtõ-kenõ és szûrõberendezésnek lenni.) 2 Alkalmas hûtõ-kenõanyagnak, azaz mélyfúróolajnak, vagy emulziónak (min % koncentrációban, adalékokkal) kell kielégítõ mennyiségben és nyomáson rendelkezésre állni. Mikró-kenés meghatározott feltételek mellett lehetséges. 3 Megvezetés a munkadarabon levõ vezetõfurattal. L vezetõ furat Az egyélû fúró egy, egyetlen vágóéllel rendelkezõ automatikus központosítás nélkül. Felfúrásnál a szerszámot fúrópersellyel, vagy vezetõfurattal meg kell vezetni. A megvezetés minõsége befolyásolja a szerszám éltartamát és a tengelyeltérést. Irányértékek a megvezetéshez: (vezetõfurat) Furattartomány (mm) 3,000-ig 3,001-6,000 6,001-10,000 10,001-18,000 18,001-30,000 30,001-50,000 50,001-80,000 A megvezetés (vezetõfurat) mérete L (mm) D (mm) (F7 ISO tûrés) kb. 2,0 x D kb. 1,25 x D kb. 1,0 x D + 0,006-tól 0,016-ig + 0,010-tól 0,022-ig + 0,013-tól 0,028-ig + 0,016-tól 0,034-ig + 0,020-tól 0,041-ig + 0,025-tól 0,050-ig + 0,030-tól 0,060-ig Precíziós furatokhoz a G6 ISO tûrés alkalmazását ajánljuk. A táblázatban megadott méretek irányértékek. Az F8 ISO tûrés alkalmazása csak feltételesen lehetséges. Hogy a vezetõfuratba történõ behatoláskor a kitörést elkerüljük, ajánlatos egy a megmunkálástól függõ F bevezetõ élletörés. Vezetõfúró Typ 153: Toolex a mélyfúró szerszámok mellett speciális keményfém vezetõfúrókat is ajánl. Ezek átmérõje és vágóél geometriája optimálisan a Toolex mélyfúró szerszámok homlokfelületének beköszörülésével van összehangolva. Összességében ez teszi lehetõvé a pontos, hatékony és következésképp kedvezõ költségû mélyfúró eljárást. Keményfém vezetõfúró Két vágóélû, spirál kialakítású, belsõ hûtéssel, vagy anélkül szerszám 1,000-26,000 mm

Az egyélû mélyfúró eljárás belsõ hûtõfolyadék hozzávezetéssel és külsõ forgács visszavezetéssel a leggyakrabban alkalmazott mélyfúró eljárás.

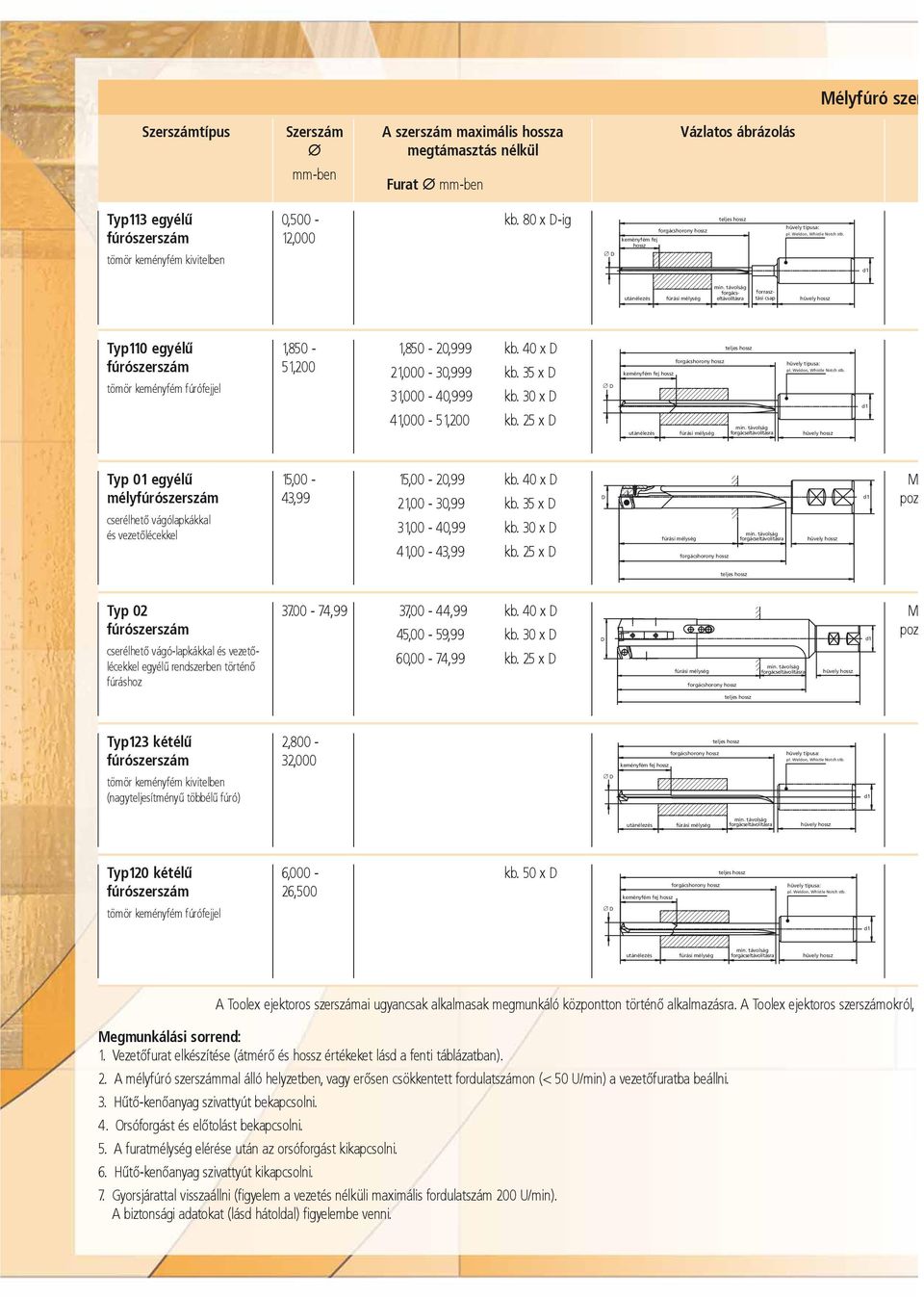

3 Mélyfúró szer Szerszámtípus Szerszám mm-ben A szerszám maximális hossza megtámasztás nélkül Furat mm-ben Vázlatos ábrázolás Typ113 egyélû tömör keményfém kivitelben 0,500-12,000 kb. 80 x D-ig keményfém fej hossz forrasztási csap Typ110 egyélû tömör keményfém fúrófejjel 1,850-51,200 1,850-20,999 21,000-30,999 31,000-40,999 41,000-51,200 x D kb. 35 x D x D x D keményfém fej hossz Typ 01 egyélû mély cserélhetõ vágólapkákkal és vezetõlécekkel 15,00-43,99 15,00-20,99 21,00-30,99 31,00-40,99 41,00-43,99 x D kb. 35 x D x D x D D M poz Typ 02 cserélhetõ vágó-lapkákkal és vezetõlécekkel egyélû rendszerben történõ fúráshoz ,99 37,00-44,99 x D 45,00-59,99 x D 60,00-74,99 x D D M poz Typ123 kétélû tömör keményfém kivitelben (nagyteljesítményû többélû fúró) 2,800-32,000 keményfém fej hossz Typ120 kétélû tömör keményfém fúrófejjel 6,000-26,500 kb. 50 x D keményfém fej hossz A Toolex ejektoros szerszámai ugyancsak alkalmasak megmunkáló központton történõ alkalmazásra. A Toolex ejektoros szerszámokról, Megmunkálási sorrend: 1. Vezetõfurat elkészítése (átmérõ és hossz értékeket lásd a fenti táblázatban). 2. A mélyfúró szerszámmal álló helyzetben, vagy erõsen csökkentett fordulatszámon (< 50 U/min) a vezetõfuratba beállni. 3. Hûtõ-kenõanyag szivattyút bekapcsolni. 4. Orsóforgást és elõtolást bekapcsolni. 5. A furatmélység elérése után az orsóforgást kikapcsolni. 6. Hûtõ-kenõanyag szivattyút kikapcsolni. 7. Gyorsjárattal visszaállni (figyelem a vezetés nélküli maximális fordulatszám 200 U/min). A biztonsági adatokat (lásd hátoldal) figyelembe venni.

35 x D x D x D keményfém fej hossz Typ 01 egyélû mély cserélhetõ vágólapkákkal és vezetõlécekkel 15,00-43,99 15,00-20,99 21,00-30,99 31,00-40,99 41,00-43,99 x D kb.

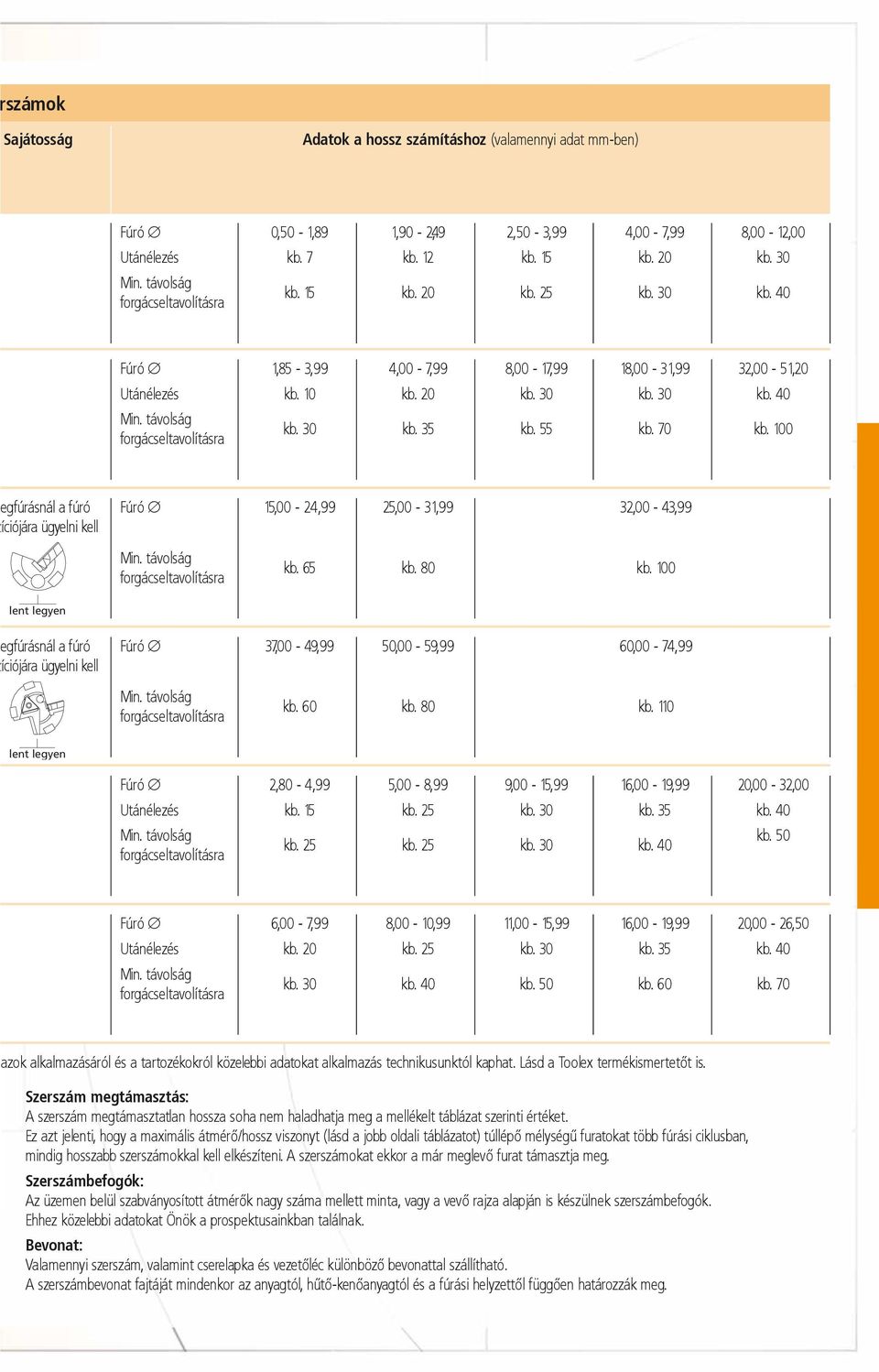

4 számok Sajátosság Adatok a hossz számításhoz (valamennyi adat mm-ben) 0,50-1,89 kb. 7 kb. 15 1,90-2,49 kb. 12 2,50-3,99 kb. 15 4,00-7,99 8,00-12,00 1,85-3,99 kb. 10 4,00-7,99 kb. 35 8,00-17,99 kb ,00-31,99 kb ,00-51,20 kb. 100 gfúrásnál a fúró íciójára ügyelni kell 15,00-24,99 25,00-31,99 32,00-43,99 kb. 65 kb. 80 kb. 100 lent legyen gfúrásnál a fúró íciójára ügyelni kell 37,00-49,99 50,00-59,99 60,00-74,99 kb. 60 kb. 80 kb. 110 lent legyen 2,80-4,99 kb. 15 5,00-8,99 9,00-15,99 16,00-19,99 kb ,00-32,00 kb. 50 6,00-7,99 8,00-10,99 11,00-15,99 kb ,00-19,99 kb. 35 kb ,00-26,50 kb. 70 azok alkalmazásáról és a tartozékokról közelebbi adatokat alkalmazás technikusunktól kaphat. Lásd a Toolex termékismertetõt is. Szerszám megtámasztás: A szerszám megtámasztatlan hossza soha nem haladhatja meg a mellékelt táblázat szerinti értéket. Ez azt jelenti, hogy a maximális átmérõ/hossz viszonyt (lásd a jobb oldali táblázatot) túllépõ mélységû furatokat több fúrási ciklusban, mindig hosszabb szerszámokkal kell elkészíteni. A szerszámokat ekkor a már meglevõ furat támasztja meg. Szerszámbefogók: Az üzemen belül szabványosított átmérõk nagy száma mellett minta, vagy a vevõ rajza alapján is készülnek szerszámbefogók. Ehhez közelebbi adatokat Önök a prospektusainkban találnak. Bevonat: Valamennyi szerszám, valamint cserelapka és vezetõléc különbözõ bevonattal szállítható. A szerszámbevonat fajtáját mindenkor az anyagtól, hûtõ-kenõanyagtól és a fúrási helyzettõl függõen határozzák meg.

100 lent legyen gfúrásnál a fúró íciójára ügyelni kell 37,00-49,99 50,00-59,99 60,00-74,99 kb. 60 kb. 80 kb. 110 lent legyen 2,80-4,99 kb. 15 5,00-8,99 9,00-15,99 16,00-19,99 kb. 35 20,00-32,00 kb.

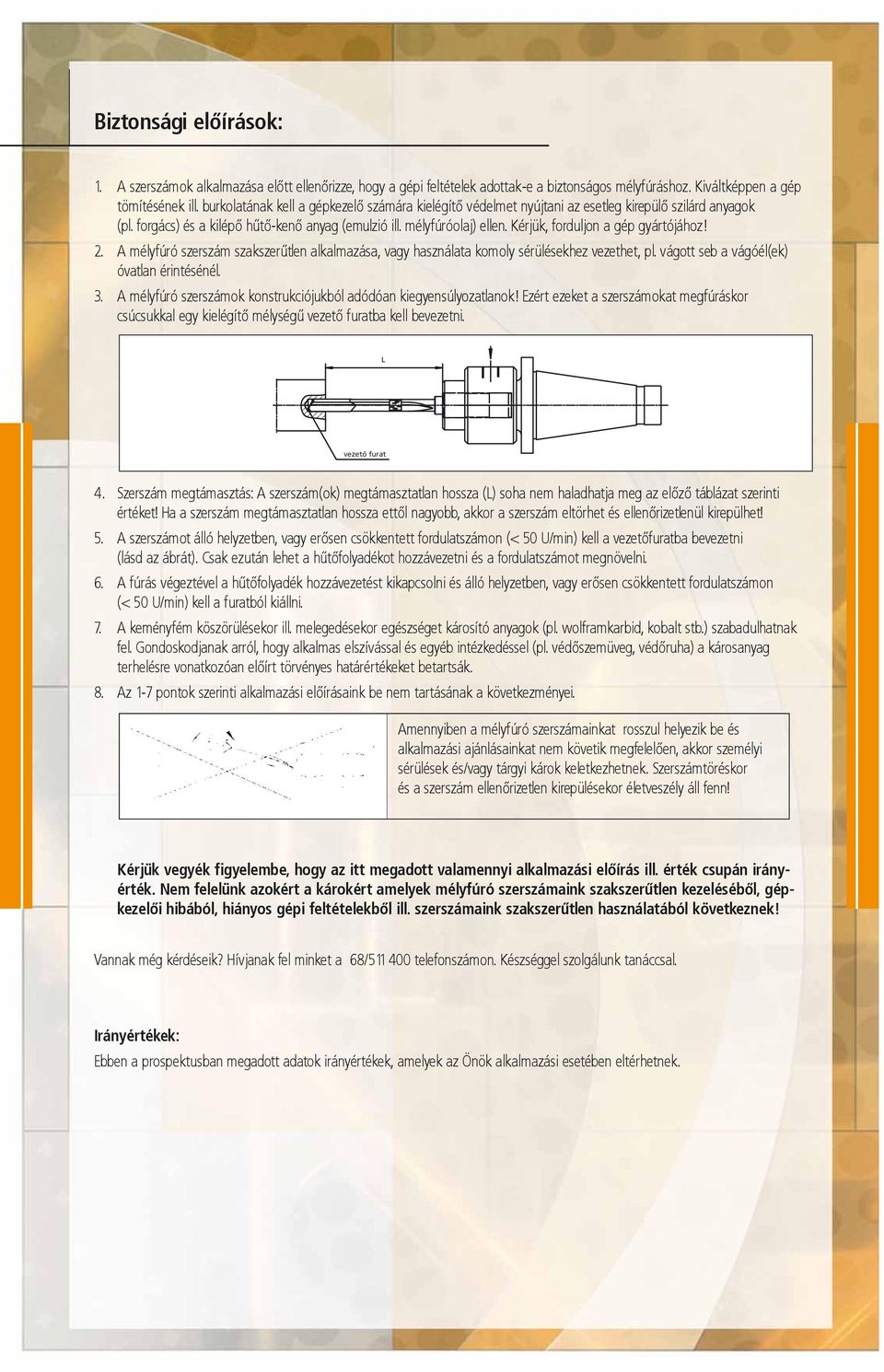

5 Biztonsági elõírások: 1. A szerszámok alkalmazása elõtt ellenõrizze, hogy a gépi feltételek adottak-e a biztonságos mélyfúráshoz. Kiváltképpen a gép tömítésének ill. burkolatának kell a gépkezelõ számára kielégítõ védelmet nyújtani az esetleg kirepülõ szilárd anyagok (pl. forgács) és a kilépõ hûtõ-kenõ anyag (emulzió ill. mélyfúróolaj) ellen. Kérjük, forduljon a gép gyártójához! 2. A mélyfúró szerszám szakszerûtlen alkalmazása, vagy használata komoly sérülésekhez vezethet, pl. vágott seb a vágóél(ek) óvatlan érintésénél. 3. A mélyfúró szerszámok konstrukciójukból adódóan kiegyensúlyozatlanok! Ezért ezeket a szerszámokat megfúráskor csúcsukkal egy kielégítõ mélységû vezetõ furatba kell bevezetni. L vezetõ furat 4. Szerszám megtámasztás: A szerszám(ok) megtámasztatlan hossza (L) soha nem haladhatja meg az elõzõ táblázat szerinti értéket! Ha a szerszám megtámasztatlan hossza ettõl nagyobb, akkor a szerszám eltörhet és ellenõrizetlenül kirepülhet! 5. A szerszámot álló helyzetben, vagy erõsen csökkentett fordulatszámon (< 50 U/min) kell a vezetõfuratba bevezetni (lásd az ábrát). Csak ezután lehet a hûtõfolyadékot hozzávezetni és a fordulatszámot megnövelni. 6. A fúrás végeztével a hûtõfolyadék hozzávezetést kikapcsolni és álló helyzetben, vagy erõsen csökkentett fordulatszámon (< 50 U/min) kell a furatból kiállni. 7. A keményfém köszörülésekor ill. melegedésekor egészséget károsító anyagok (pl. wolframkarbid, kobalt stb.) szabadulhatnak fel. Gondoskodjanak arról, hogy alkalmas elszívással és egyéb intézkedéssel (pl. védõszemüveg, védõruha) a károsanyag terhelésre vonatkozóan elõírt törvényes határértékeket betartsák. 8. Az 1-7 pontok szerinti alkalmazási elõírásaink be nem tartásának a következményei. Amennyiben a mélyfúró szerszámainkat rosszul helyezik be és alkalmazási ajánlásainkat nem követik megfelelõen, akkor személyi sérülések és/vagy tárgyi károk keletkezhetnek. Szerszámtöréskor és a szerszám ellenõrizetlen kirepülésekor életveszély áll fenn! Kérjük vegyék figyelembe, hogy az itt megadott valamennyi alkalmazási elõírás ill. érték csupán irányérték. Nem felelünk azokért a károkért amelyek mélyfúró szerszámaink szakszerûtlen kezelésébõl, gépkezelõi hibából, hiányos gépi feltételekbõl ill. szerszámaink szakszerûtlen használatából következnek! Vannak még kérdéseik? Hívjanak fel minket a 68/ telefonszámon. Készséggel szolgálunk tanáccsal. Irányértékek: Ebben a prospektusban megadott adatok irányértékek, amelyek az Önök alkalmazási esetében eltérhetnek.

Kérjük, forduljon a gép gyártójához! 2. A mélyfúró szerszám szakszerûtlen alkalmazása, vagy használata komoly sérülésekhez vezethet, pl. vágott seb a vágóél(ek) óvatlan érintésénél. 3.

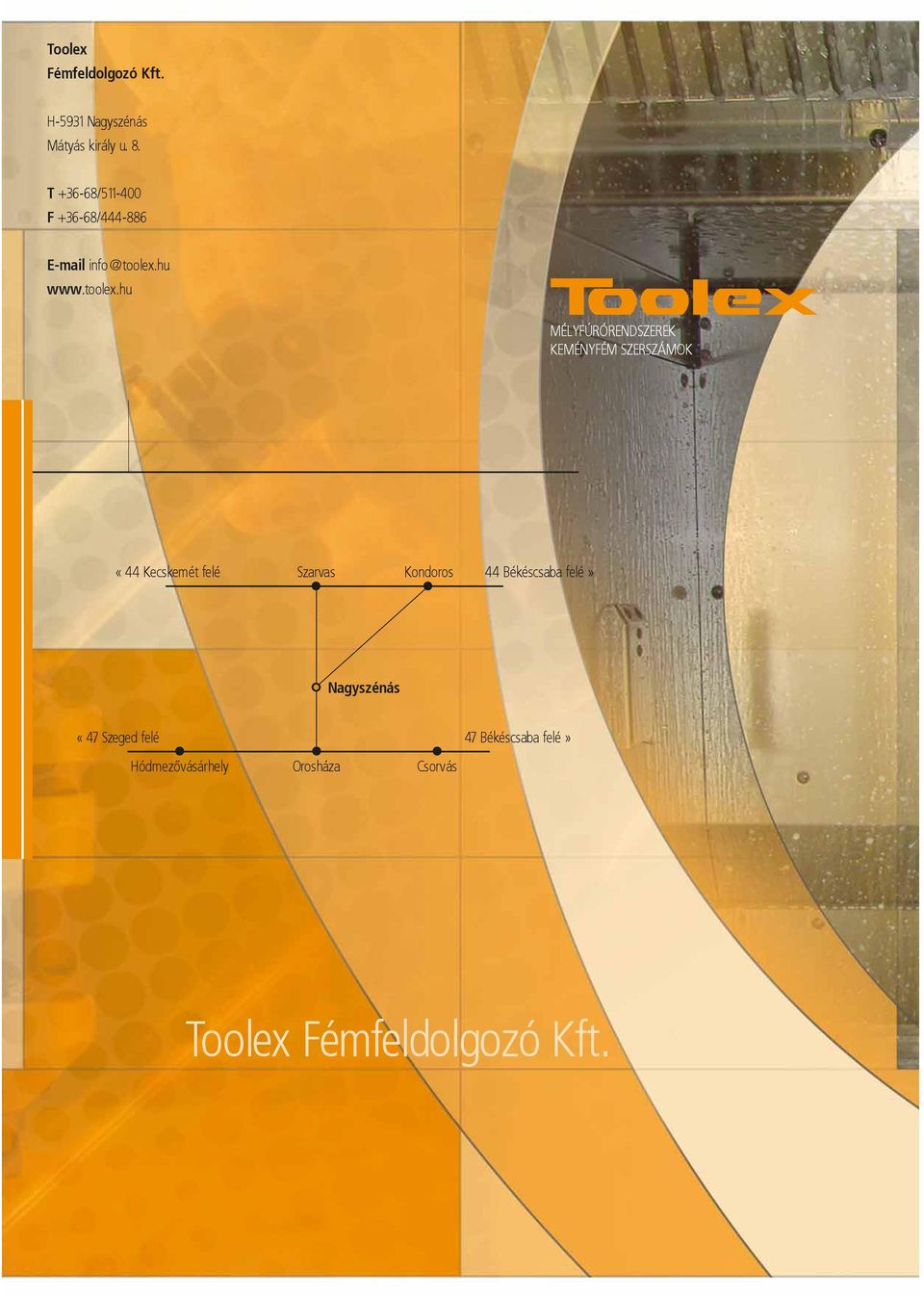

6 Toolex Fémfeldolgozó Kft. H-5931 Nagyszénás Mátyás király u. 8. T / F / info@ toolex.hu MÉLYFÚRÓRENDSZEREK KEMÉNYFÉM SZERSZÁMOK «44 Kecskemét felé Szarvas Kondoros 44 Békéscsaba felé» Nagyszénás «47 Szeged felé Hódmezõvásárhely Orosháza Csorvás 47 Békéscsaba felé» Toolex Fémfeldolgozó Kft.
