1 Vaanco Szerszám és Szereléstechnika Bt. 422 Hajdúböszörmény Téglási u. 1/b Tel/ Fax: 52/ Fémforgácsoló szerszámok gyártáshoz és professzionális szerszámok karbantartáshoz Árjegyzék 213 Mőszaki információ Forgácsolási adatok

2 Tartalomjegyzék Csigafúró, keményfém... 3 Csigafúró, extra rövid, gyorsacél... 8 Csigafúró, normál, gyorsacél... 1 Csigafúró, hosszú Csigafúró, kúpos szárú Központfúró és NC bekezdőfúró Lépcsős fúró Lemezfúró Magfúró Kúpsüllyesztő, csapos süllyesztő Furatsorjázó Dörzsár Furatgörgőző Menetmaró Gépi menetfúró, M,MF Gépi menetfúró, UNC,UNF,G,W,Pg,NPT Menetformázó Kézi menetfúró Menetmetsző Marók hossza Ujjmaró, horonymaró, keményfém Ujjmaró, horonymaró, gyorsacél Rádiuszmaró Alakos maró Feltűzhető maró, fűrésztárcsa Rotormaró (turbómaró)... 7 Reszelő Kőzetfúró, gyémántfúró Fafúró, faipari maró, kiegészítők (törtcsavar kiszedı, dugókucs) Csavarbehajtó bit Szerszámkészlet Fúróélező gép Műszaki információ Az árjegyzékben az árak Euróban vannak feltüntetve. A Forint árakat a deviza árfolyamok jelentős elmozdulása esetén változtatjuk. Az ábrák csak illusztrálásra szolgálnak. A tévedés jogát fenntartjuk. 1 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

3 Elsı ajánlás Szerszám FURAT Oldal Acél 2-7 MPa Acél 7-12 MPa Acél 5 HRC Korrózióálló acél (inox) Alumínium, mőanyag Öntöttvas Csigafúró, keményfém 3 P31 P31 P31 P31 P31 P21 Csigafúró, gyorsacél CNC gépre Csigafúró, gyorsacél, manuális elıtolással Co / Ni ötvözet 8, 1 P29 P391F P391F P391F P16 P16 12,14 T54 T54 P16 T56 T7 T54 P16 NC befúró, keményfém 24 M8195 M8195H M819H M8195H M8195 M8195 M819H NC befúró, gyorsacél 25 M19 M919 M919 M19 M19 Központfúró 22 M11 M811 M91 M91 M11 M11 M15 Kúpsüllyesztı 29 T316 M4831 M8431H M4936 M411 T316 M436 Lemezfúró 27 T488 M47 T487 T488 Magfúró 28 T75 T7 T7 T75 Gépi dörzsár M65 M865 M865 M865 M65 M65 M865 Kézi dörzsár 36 M67 M67 M67 M67 M67 MENET Menetformázó 45 ST9 IT9 AT9 Menetmaró 38 NB NB NB NB NB NB NB Gépi menetfúró, átmenı furat A22 ST2 IT2 AT2 CT1 IT2 Gépi menetfúró, zsákfurat A25 ST5 IT5 AT5 CT1 IT5 Kézi menetfúró 46 A11 A13 A13 A11 A11 MARÁS Horonymaró, keményfém 5, 55 P652A P652A P621U P652A P614 P652A P621U Horonymaró, gyorsacél 57 P3 P617 P617 P13 P3 Ujjmaró, keményfém 5, 55 P656A P656A P623U P656A P614 P656A P623U Ujjmaró, gyorsacél 59 P19 P622 P622 P26 P19 Nagyoló maró, keményfém 51 P642A P642A P642A P642A P642A P642A P642A Nagyoló maró, gyorsacél 59 P634 P637 P637 P634 P634 Mikrómaró 52 M857 M857 M857H M857H M857 M857 M857 Rotormaró 7 T163 T162 T162 T665 T163 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 2

4 Keményfém csigafúró P21 - Sirius 3xD belsı hőtés nélkül P31 - Sirius 3xD belsı hőtéssel DIN6537K, VHM-TSF44 + HELICA bevonat (AlCrN 3HV, 11 C), horony: N-35, csúcs: 145, átmérő tűrés: m7, szár tűrése: h6. Nagy termelékenységű, méretpontos és biztonságos fúrásra alkalmas fúró. Ajánlott acélhoz 2-12 MPa-ig, alumíniumhoz, öntöttvashoz. Alkalmas acélhoz 54 Hrc-ig, korrózióálló acélhoz, grafithoz, Ti, Ni, Co ötvözetekhez. 3 P21 P31 D 3, L62/2 d6 26,55 34,6 D 3,1 L62/2 d6 26,55 34,6 D 3,2 L62/2 d6 26,55 34,6 D 3,3 L6/2 d6 26,55 34,6 D 3,4 L62/2 d6 26,55 34,6 D 3,5 L62/2 d6 26,55 34,6 D 3,6 L62/2 d6 26,55 34,6 D 3,7 L62/2 d6 26,55 34,6 D 3,8 L66/24 d6 26,55 34,6 D 3,9 L66/24 d6 26,55 34,6 D 4, L66/24 d6 26,55 34,6 D 4,1 L66/24 d6 26,55 34,6 D 4,2 L66/24 d6 26,55 34,6 D 4,3 L66/24 d6 26,55 34,6 D 4,4 L66/24 d6 26,55 34,6 D 4,5 L66/24 d6 26,55 34,6 D 4,6 L66/24 d6 26,55 34,6 D 4,65 L66/24 d6 26,55 34,6 D 4,7 L66/24 d6 26,55 34,6 D 4,8 L66/28 d6 26,55 34,6 D 4,9 L66/28 d6 26,55 34,6 D 5, L66/28 d6 26,55 34,6 D 5,1 L66/28 d6 26,55 34,6 D 5,2 L66/28 d6 26,55 34,6 D 5,3 L66/28 d6 26,55 34,6 D 5,4 L66/28 d6 26,55 34,6 D 5,5 L66/28 d6 26,55 34,6 D 5,55 L66/28 d6 26,55 34,6 D 5,6 L66/28 d6 26,55 34,6 D 5,7 L66/28 d6 26,55 34,6 D 5,8 L66/28 d6 26,55 34,6 D 5,9 L66/28 d6 26,55 34,6 D 6, L66/28 d6 26,55 34,6 D 6,1 L79/34 d8 35,25 4,75 D 6,2 L79/34 d8 35,25 4,75 D 6,3 L79/34 d8 35,25 4,75 D 6,4 L79/34 d8 35,25 4,75 D 6,5 L79/34 d8 35,25 4,75 D 6,6 L79/34 d8 35,25 4,75 D 6,7 L79/34 d8 35,25 4,75 D 6,75 L79/34 d8 35,25 4,75 D 6,8 L79/34 d8 35,25 4,75 D 6,9 L79/34 d8 35,25 4,75 D 7, L79/34 d8 35,25 4,75 D 7,1 L79/41 d8 35,25 4,75 D 7,2 L79/41 d8 35,25 4,75 DIN6537K, VHM-TSF44 + HELICA bevonat (AlCrN 3HV, 11 C), horony: N-3, csúcs: 145, átmérő tűrés: m7, szár tűrése: h6. Nagy termelékenységű, méretpontos és biztonságos fúrásra alkalmas belső hűtőcsatornás fúró. Ajánlott acélhoz 2-14 MPaig, korrózióálló acélhoz, alumíniumhoz, öntöttvashoz, Ti, Ni, Co ötvözetekhez. Alkalmas acélhoz 54 Hrc-ig, grafithoz. P21 P31 D 7,3 L79/41 d8 35,25 4,75 D 7,4 L79/41 d8 35,25 4,75 D 7,5 L79/41 d8 35,25 4,75 D 7,55 L79/41 d8 35,25 4,75 D 7,6 L79/41 d8 35,25 4,75 D 7,7 L79/41 d8 35,25 4,75 D 7,8 L79/41 d8 35,25 4,75 D 7,9 L79/41 d8 35,25 4,75 D 8, L79/41 d8 35,25 4,75 D 8,1 L89/47 d1 42,4 55,1 D 8,2 L89/47 d1 42,4 55,1 D 8,3 L89/47 d1 42,4 55,1 D 8,4 L89/47 d1 42,4 55,1 D 8,5 L89/47 d1 42,4 55,1 D 8,6 L89/47 d1 42,4 55,1 D 8,7 L89/47 d1 42,4 55,1 D 8,8 L89/47 d1 42,4 55,1 D 8,9 L89/47 d1 42,4 55,1 D 9, L89/47 d1 42,4 55,1 D 9,1 L89/47 d1 42,4 55,1 D 9,2 L89/47 d1 42,4 55,1 D 9,3 L89/47 d1 42,4 55,1 D 9,4 L89/47 d1 42,4 55,1 D 9,5 L89/47 d1 42,4 55,1 D 9,55 L89/47 d1 42,4 55,1 D 9,6 L89/47 d1 42,4 55,1 D 9,7 L89/47 d1 42,4 55,1 D 9,8 L89/47 d1 42,4 55,1 D 9,9 L89/47 d1 42,4 55,1 D1, L89/47 d1 42,4 55,1 D1,1 L12/55 d12 58,9 69,45 D1,2 L12/55 d12 58,9 69,45 D1,25 L12/55 d12 58,9 69,45 D1,3 L12/55 d12 58,9 69,45 D1,4 L12/55 d12 58,9 69,45 D1,5 L12/55 d12 58,9 69,45 D1,6 L12/55 d12 58,9 69,45 D1,7 L12/55 d12 58,9 69,45 D1,8 L12/55 d12 58,9 69,45 D1,9 L12/55 d12 58,9 69,45 D11, L12/55 d12 58,9 69,45 D11,1 L12/55 d12 58,9 69,45 D11,2 L12/55 d12 58,9 69,45 D11,3 L12/55 d12 58,9 69,45 D11,4 L12/55 d12 58,9 69,45 D11,5 L12/55 d12 58,9 69,45 P21 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp P31 D11,6 L12/55 d12 58,9 69,45 D11,7 L12/55 d12 58,9 69,45 D11,8 L12/55 d12 58,9 69,45 D11,9 L12/55 d12 58,9 69,45 D12, L12/55 d12 58,9 69,45 D12,1 L17/6 d14 85,1 1,7 D12,2 L17/6 d14 85,1 1,7 D12,3 L17/6 d14 85,1 1,7 D12,4 L17/6 d14 85,1 1,7 D12,5 L17/6 d14 85,1 1,7 D12,6 L17/6 d14 85,1 1,7 D12,7 L17/6 d14 85,1 1,7 D12,8 L17/6 d14 85,1 1,7 D12,9 L17/6 d14 85,1 1,7 D13, L17/6 d14 85,1 1,7 D13,1 L17/6 d14 85,1 1,7 D13,2 L17/6 d14 85,1 1,7 D13,3 L17/6 d14 85,1 1,7 D13,4 L17/6 d14 85,1 1,7 D13,5 L17/6 d14 85,1 1,7 D13,6 L17/6 d14 85,1 1,7 D13,7 L17/6 d14 85,1 1,7 D13,8 L17/6 d14 85,1 1,7 D13,9 L17/6 d14 85,1 1,7 D14, L17/6 d14 85,1 1,7 D14,1 L115/65 d16 17, 132,3 D14,2 L115/65 d16 17, 132,3 D14,3 L115/65 d16 17, 132,3 D14,4 L115/65 d16 17, 132,3 D14,5 L115/65 d16 17, 132,3 D14,6 L115/65 d16 17, 132,3 D14,7 L115/65 d16 17, 132,3 D14,8 L115/65 d16 17, 132,3 D14,9 L115/65 d16 17, 132,3 D15, L115/65 d16 17, 132,3 D15,1 L115/65 d16 17, 132,3 D15,2 L115/65 d16 17, 132,3 D15,25 L115/65 d16 17, 132,3 D15,3 L115/65 d16 17, 132,3 D15,4 L115/65 d16 17, 132,3 D15,5 L115/65 d16 17, 132,3 D15,6 L115/65 d16 17, 132,3 D15,7 L115/65 d16 17, 132,3 D15,8 L115/65 d16 17, 132,3 D15,9 L115/65 d16 17, 132,3 D16, L115/65 d16 17, 132,3 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc P Vc P f D 5 D1 D16,13,25,4,12,25,4,12,25,4,12,25,4,1,16,16,25,13,2,13,2,16,24,3,16,25,14,24,12,2,12,2,1,16,1,16

5 P46 - Sirius 5xD belsı hőtéssel Keményfém csigafúró DIN6537L, VHM-TSF44 + HELICA bevonat (AlCrN, 3HV, 11 C), horony: N-3, csúcs: 145, átmérő tűrés: m7, szár tűrése: h6. Nagy termelékenységű, méretpontos és biztonságos fúrásra alkalmas fúró. Ajánlott acélhoz 2-14 MPa-ig, korrózióálló acélhoz, alumíniumhoz, öntöttvashoz. Ti, Ni, Co ötvözetekhez. Alkalmas acélhoz 54 Hrc-ig, korrózióálló acélhoz, grafithoz. P46 D 3, L66/28 d6 39,85 D 3,1 L66/28 d6 39,85 D 3,2 L66/28 d6 39,85 D 3,3 L66/28 d6 39,85 D 3,4 L66/28 d6 39,85 D 3,5 L66/28 d6 39,85 D 3,6 L66/28 d6 39,85 D 3,7 L66/28 d6 39,85 D 3,8 L74/36 d6 39,85 D 3,9 L74/36 d6 39,85 D 4, L74/36 d6 39,85 D 4,1 L74/36 d6 39,85 D 4,2 L74/36 d6 39,85 D 4,3 L74/36 d6 39,85 D 4,4 L74/36 d6 39,85 D 4,5 L74/36 d6 39,85 D 4,6 L74/36 d6 39,85 D 4,65 L74/36 d6 39,85 D 4,7 L74/36 d6 39,85 D 4,8 L82/44 d6 39,85 D 4,9 L82/44 d6 39,85 D 5, L82/44 d6 39,85 D 5,1 L82/44 d6 39,85 D 5,2 L82/44 d6 39,85 D 5,3 L82/44 d6 39,85 D 5,4 L82/44 d6 39,85 D 5,5 L82/44 d6 39,85 D 5,55 L82/44 d6 39,85 D 5,6 L82/44 d6 39,85 D 5,7 L82/44 d6 39,85 D 5,8 L82/44 d6 39,85 D 5,9 L82/44 d6 39,85 D 6, L82/44 d6 39,85 D 6,1 L91/53 d8 48,25 D 6,2 L91/53 d8 48,25 P46 D 6,3 L91/53 d8 48,25 D 6,4 L91/53 d8 48,25 D 6,5 L91/53 d8 48,25 D 6,6 L91/53 d8 48,25 D 6,7 L91/53 d8 48,25 D 6,75 L91/53 d8 48,25 D 6,8 L91/53 d8 48,25 D 6,9 L91/53 d8 48,25 D 7, L91/53 d8 48,25 D 7,1 L91/53 d8 48,25 D 7,2 L91/53 d8 48,25 D 7,3 L91/53 d8 48,25 D 7,4 L91/53 d8 48,25 D 7,5 L91/53 d8 48,25 D 7,55 L91/53 d8 48,25 D 7,6 L91/53 d8 48,25 D 7,7 L91/53 d8 48,25 D 7,8 L91/53 d8 48,25 D 7,9 L91/53 d8 48,25 D 8, L91/53 d8 48,25 D 8,1 L13/61 d1 59,45 D 8,2 L13/61 d1 59,45 D 8,3 L13/61 d1 59,45 D 8,4 L13/61 d1 59,45 D 8,5 L13/61 d1 59,45 D 8,6 L13/61 d1 59,45 D 8,7 L13/61 d1 59,45 D 8,8 L13/61 d1 59,45 D 8,9 L13/61 d1 59,45 D 9, L13/61 d1 59,45 D 9,1 L13/61 d1 59,45 D 9,2 L13/61 d1 59,45 D 9,3 L13/61 d1 59,45 D 9,4 L13/61 d1 59,45 D 9,5 L13/61 d1 59,45 P46 D 9,55 L13/61 d1 59,45 D 9,6 L13/61 d1 59,45 D 9,7 L13/61 d1 59,45 D 9,8 L13/61 d1 59,45 D 9,9 L13/61 d1 59,45 D1, L13/61 d1 59,45 D1,1 L118/71 d12 9,25 D1,2 L118/71 d12 9,25 D1,25 L118/71 d12 9,25 D1,3 L118/71 d12 9,25 D1,4 L118/71 d12 9,25 D1,5 L118/71 d12 9,25 D1,6 L118/71 d12 9,25 D1,7 L118/71 d12 9,25 D1,8 L118/71 d12 9,25 D1,9 L118/71 d12 9,25 D11, L118/71 d12 9,25 D11,1 L118/71 d12 9,25 D11,2 L118/71 d12 9,25 D11,3 L118/71 d12 9,25 D11,4 L118/71 d12 9,25 D11,5 L118/71 d12 9,25 D11,6 L118/71 d12 9,25 D11,7 L118/71 d12 9,25 D11,8 L118/71 d12 9,25 D11,9 L118/71 d12 9,25 D12, L118/71 d12 9,25 D12,1 L124/77 d14 118,2 D12,2 L124/77 d14 118,2 D12,3 L124/77 d14 118,2 D12,4 L124/77 d14 118,2 D12,5 L124/77 d14 118,2 D12,6 L124/77 d14 118,2 D12,7 L124/77 d14 118,2 D12,8 L124/77 d14 118,2 P46 D12,9 L124/77 d14 118,2 D13, L124/77 d14 118,2 D13,1 L124/77 d14 118,2 D13,2 L124/77 d14 118,2 D13,3 L124/77 d14 118,2 D13,4 L124/77 d14 118,2 D13,5 L124/77 d14 118,2 D13,6 L124/77 d14 118,2 D13,7 L124/77 d14 118,2 D13,8 L124/77 d14 118,2 D13,9 L124/77 d14 118,2 D14, L124/77 d14 118,2 D14,1 L133/83 d16 146,3 D14,2 L133/83 d16 146,3 D14,3 L133/83 d16 146,3 D14,4 L133/83 d16 146,3 D14,5 L133/83 d16 146,3 D14,6 L133/83 d16 146,3 D14,7 L133/83 d16 146,3 D14,8 L133/83 d16 146,3 D14,9 L133/83 d16 146,3 D15, L133/83 d16 146,3 D15,1 L133/83 d16 146,3 D15,2 L133/83 d16 146,3 D15,25 L133/83 d16 146,3 D15,3 L133/83 d16 146,3 D15,4 L133/83 d16 146,3 D15,5 L133/83 d16 146,3 D15,6 L133/83 d16 146,3 D15,7 L133/83 d16 146,3 D15,8 L133/83 d16 146,3 D15,9 L133/83 d16 146,3 D16, L133/83 d16 146,3 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc P f D 5 D1 D16,13,25,4,12,25,4,12,25,4,12,25,4,1,16,16,25,13,2,13,2,16,24,3,16,25,14,24,12,2,12,2,1,16,1,16 A HELICA bevonat elınyös tulajdonságai Éltartam (kifúrt furatok száma) Forgácsolási sebesség Acél Vc=12 m/min - f =,2 mm/ford - 5xD Öntöttvas.75-4,5xD - T =1 furat Forrás: Oerlikon Balzers Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 4

6 Keményfém csigafúró P15 - Polaris 3xD belsı hőtés nélkül P17 - Polaris 5xD belsı hőtéssel DIN6537K, VHM +XTREME bevonat (TiAlN), horony: N-35, csúcs: 145, átmérő tűrés: h7, szár tűrése: h6. Ajánlott acélhoz 2-12 MPa-ig, öntöttvashoz. DIN6537K, VHM +XTREME bevonat (TiAlN), horony: N-3, csúcs: 145, átmérő tűrés: h7, szár tűrése: h6. Belső hűtőcsatornás fúró. Ajánlott acélhoz 2-14 MPa-ig, korrózióálló acélhoz, öntöttvashoz. P15 D 3, L62/2 d6 23,8 D 3,3 L6/2 d6 23,8 D 3,5 L62/2 d6 23,8 D 4, L66/24 d6 23,8 D 4,2 L66/24 d6 23,8 D 4,5 L66/24 d6 23,8 D 5, L66/28 d6 23,8 D 5,5 L66/28 d6 23,8 D 6, L66/28 d6 23,8 D 6,5 L79/34 d8 23,8 D 6,75 L79/34 d8 23,8 D 6,8 L79/34 d8 23,8 D 7, L79/34 d8 23,8 D 7,5 L79/41 d8 23,8 D 8, L79/41 d8 23,8 D 8,5 L89/47 d1 23,8 D 9, L89/47 d1 26,7 D 9,5 L89/47 d1 26,7 P15 D1, L89/47 d1 26,7 D1,2 L12/55 d12 39,8 D1,5 L12/55 d12 39,8 D11, L12/55 d12 39,8 D11,5 L12/55 d12 39,8 D12, L12/55 d12 39,8 D12,5 L17/6 d14 53,4 D13, L17/6 d14 53,4 D13,5 L17/6 d14 53,4 D14, L17/6 d14 53,4 D14,5 L115/65 d16 68,9 D15, L115/65 d16 68,9 D15,5 L115/65 d16 68,9 D16, L115/65 d16 68,9 P17 D 4, L74/36 d6 41,8 D 4,2 L74/36 d6 41,8 D 4,5 L74/36 d6 41,8 D 5, L82/44 d6 41,8 D 5,5 L82/44 d6 41,8 D 6, L82/44 d6 46,2 D 6,5 L91/53 d8 46,2 D 6,75 L91/53 d8 46,2 D 6,8 L91/53 d8 46,2 D 7, L91/53 d8 46,2 D 7,5 L91/53 d8 46,2 D 8, L91/53 d8 53, D 8,5 L13/61 d1 53, D 9, L13/61 d1 53, D 9,5 L13/61 d1 53, D1, L13/61 d1 77,3 D1,5 L118/71 d12 77,3 D11, L118/71 d12 77,3 P17 D11,5 L118/71 d12 77,3 D12, L118/71 d12 77,3 D12,5 L124/77 d14 14, D13, L124/77 d14 14, D13,5 L124/77 d14 14, D14, L124/77 d14 14, D14,5 L133/83 d16 128, D15, L133/83 d16 128, D15,5 L133/83 d16 128, D16, L133/83 d16 128, D16,5 L143/93 d18 26, D17, L143/93 d18 26, D17,5 L143/93 d18 26, D18, L143/93 d18 26, D18,5 L153/11 d2 223, D19, L153/11 d2 223, D19,5 L153/11 d2 223, D2, L153/11 d2 223, Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc P Vc P f D 5 D1 D16,13,25,4,12,25,4,12,25,4,12,25,4,16,25,13,2,13,2,16,24,3,16,25 Keményfém csigafúró 8xD belsı hőtéssel Kérje ajánlatunkat! 5 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

7 P22 - Monobloc extra rövid P392 - Monobloc normál hossz Keményfém csigafúró DIN6539, VHM-TSM33, horony: N-25, csúcs: 118, átmérő tűrés: h6. Nagy pontosságú csigafúró. Ajánlott acélhoz 1 MPa-ig, alumíniumhoz, öntöttvashoz, rézhez, műanyaghoz. Alkalmas acélhoz 54 Hrc-ig, korrózióálló acélhoz, grafithoz. DIN338, VHM-TSM33, horony: N-3, csúcs: 118, átmérő tűrés: h6. Nagy pontosságú csigafúró bevonat nélkül. Ajánlott acélhoz 1 MPa-ig, alumíniumhoz, öntöttvashoz, rézhez, műanyaghoz. Alkalmas acélhoz 54 Hrc-ig, korrózióálló acélhoz, grafithoz. P22 D 1, L3/7 3,92 D 1,1 L3/8 3,92 D 1,2 L3/8 4,8 D 1,3 L3/8 4,8 D 1,4 L3/8 4,57 D 1,5 L3/8 4,45 D 1,6 L38/9 4,72 D 1,7 L38/9 4,72 D 1,8 L38/9 4,75 D 1,9 L38/9 4,75 D 2, L38/9 5,36 D 2,1 L38/9 5,43 D 2,2 L4/1 5,7 D 2,3 L4/1 5,7 D 2,4 L43/11 6,8 D 2,5 L43/11 6, D 2,6 L43/11 6,38 D 2,7 L46/12 7,21 D 2,8 L46/12 7,32 D 2,9 L46/12 7,58 D 3, L46/12 7,9 D 3,1 L49/14 8,8 D 3,2 L49/14 8,11 D 3,3 L49/14 8,42 D 3,4 L52/15 9,25 D 3,5 L52/15 9,2 D 3,6 L52/15 9,55 D 3,7 L52/15 9,58 D 3,8 L55/17 1, D 3,9 L55/17 1,15 D 4, L55/17 1,26 D 4,1 L55/17 1,75 D 4,2 L55/17 1,72 D 4,3 L58/18 11,92 D 4,4 L58/18 11,92 D 4,5 L58/18 11,77 D 4,6 L58/18 12,8 D 4,7 L58/18 12,8 D 4,8 L62/2 12,68 D 4,9 L62/2 13,13 D 5, L62/2 12,94 D 5,1 L62/2 13,81 D 5,2 L62/2 15,81 D 5,3 L62/2 16,8 D 5,4 L66/21 17,55 D 5,5 L66/21 17,17 D 5,6 L66/21 18,72 D 5,7 L66/21 18,91 D 5,8 L66/21 19,25 D 5,9 L66/21 19,7 D 6, L66/21 18,91 D 6,1 L7/23 22,49 D 6,2 L7/23 22,49 D 6,3 L7/23 21,89 D 6,4 L7/23 22,49 D 6,5 L7/23 22,38 D 6,6 L7/23 27,6 D 6,7 L7/23 27,6 D 6,8 L74/25 28,23 D 6,9 L74/25 28,6 D 7, L74/25 26,11 D 7,1 L74/25 32,75 D 7,2 L74/25 32,75 D 7,3 L74/25 32,75 D 7,4 L74/25 32,75 D 7,5 L74/25 3,79 D 7,6 L79/27 36,3 D 7,7 L79/27 36,6 D 7,8 L79/27 37,89 D 7,9 L79/27 38,11 D 8, L79/27 32,38 D 8,1 L79/27 44,8 D 8,2 L79/27 44,8 D 8,3 L79/27 44,8 D 8,4 L79/27 44,8 D 8,5 L79/27 4,42 D 9, L84/29 4,42 D 9,5 L84/29 49,43 D1, L89/31 49,66 D1,2 L89/31 61,28 D1,5 L89/31 61,36 D11, L95/33 64,98 D11,5 L95/33 74,19 D12, L12/35 77,36 D12,5 L12/35 96,6 D13, L12/35 93,58 D14, L17/37 12,75 D16, L115/58 143,77 P392 D 1, L34/12 5,21 D 1,1 L36/14 5,55 D 1,2 L38/16 5,77 D 1,3 L38/16 6,11 D 1,4 L4/18 6,57 D 1,5 L4/18 6,68 D 1,6 L43/2 6,79 D 1,7 L43/2 6,87 D 1,8 L46/22 7,81 D 1,9 46/22 7,81 D 2 L49/24 7,92 D 2,1 L49/24 8,49 D 2,2 L53/27 9,4 D 2,3 L53/27 9,4 D 2,4 L57/3 1,26 D 2,5 L57/3 9,28 D 2,6 L57/3 1,53 D 2,7 61/33 12,11 D 2,8 L61/33 12,38 D 2,9 L61/33 12,11 D 3 L61/33 11,32 D 3,1 L65/36 12,91 D 3,2 L65/36 12,91 D 3,3 L65/36 13,47 D 3,4 L7/39 13,92 D 3,5 L7/39 13,92 D 3,6 L7/39 14,94 D 3,7 L7/39 15,58 D 3,8 L75/43 15,74 D 3,9 L75/43 16,8 D 4 L75/43 14,94 D 4,1 L75/43 16,53 D 4,2 L8/47 16,53 D 4,3 L8/47 21,85 D 4,4 L8/47 21,85 D 4,5 L8/47 19,92 D 4,6 L8/47 22,42 D 4,7 L8/47 22,42 D 4,8 L86/52 23,43 D 4,9 L86/52 23,43 D 5 L86/52 21,85 D 5,1 L86/52 25,36 D 5,2 L86/52 25,36 D 5,3 L86/52 25,36 D 5,4 L93/57 28,83 D 5,5 L93/57 27,17 D 5,6 L93/57 3 D 5,7 L93/57 3 D 5,8 L93/57 31,21 D 5,9 L93/57 31,21 D 6 L93/57 29,21 D 6,1 L11/63 39,13 D 6,2 L11/63 39,13 D 6,3 L11/63 38, D 6,4 L11/63 38,72 D 6,5 L11/63 36,11 D 6,6 L11/63 46,87 D 6,7 L11/63 46,87 D 6,8 L19/69 44,4 D 6,9 L19/69 46,87 D 7 L19/69 41,77 D 7,5 L19/69 45,17 D 8 L117/75 61,77 D 8,5 L117/75 59,17 D 9 L125/81 66,57 D 9,5 L125/81 74,79 D1 L133/87 86,42 D1,2 L133/87 92,8 D1,5 L133/87 93,96 D11 L142/94 113,58 D11,5 L142/94 125,66 D12 L151/11 134,72 D13 L151/11 162,64 D14 L16/18 189,6 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc f D 4 D 8 D12 D16,1,12,1,4,7,1,1,3,1,3,1,3,1,1,1,1,1,1,1,12,1,12,3,13,16,3,13,16,1,9,12,3,1,15,18,3,1,15,18,1,3,1,3,1 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 6

8 P51 - Monobloc 3-élő extra rövid Keményfém csigafúró DIN1897, VHM-TSM33, horony: N-3, csúcs: 14, átmérő tűrés: h6. Nagy pontosságú csigafúró. Ajánlott acélhoz 1 MPa-ig, alumíniumhoz, öntöttvashoz, rézhez, műanyaghoz. D 3 z3 L46/16 15,25 D 3,1 z3 L49/18 15,74 D 3,2 z3 L49/18 15,74 D 3,3 z3 L49/18 16,53 D 3,4 z3 L52/2 16,53 D 3,5 z3 L52/2 16,8 D 3,6 z3 L52/2 17,28 D 3,7 z3 L52/2 17,28 D 3,8 z3 L55/22 17,28 D 3,9 z3 L55/22 17,28 D 4 z3 L55/22 16,94 D 4,1 z3 L55/22 19,96 D 4,2 z3 L55/22 19,96 D 4,3 z3 L58/24 19,96 D 4,4 z3 L58/24 19,96 D 4,5 z3 L58/24 19,47 D 4,6 z3 L58/24 21,85 D 4,7 z3 L58/24 21,85 D 4,8 z3 L62/26 21,85 D 4,9 z3 L62/26 21,85 D 5 z3 L62/26 21,17 D 5,1 z3 L62/26 24,72 D 5,2 z3 L62/26 24,72 D 5,3 z3 L66/28 24,72 D 5,4 z3 L66/28 24,72 D 5,5 z3 L66/28 24,19 D 5,6 z3 L66/28 26, D 5,7 z3 L66/28 26, D 5,8 z3 L66/28 26, D 5,9 z3 L66/28 26, D 6 z3 L66/28 26, D 6,1 z3 L7/31 29,2 D 6,2 z3 L7/31 29,2 D 6,3 z3 L7/31 29,2 D 6,4 z3 L7/31 29,2 D 6,5 z3 L7/31 28,79 D 6,6 z3 L7/31 33,36 D 6,7 z3 L7/21 33,36 D 6,8 z3 L74/34 33,36 D 6,9 z3 L74/34 33,36 D 7 z3 L74/34 33,2 D 7,5 z3 L74/34 37,25 D 7,8 z3 L79/37 4,72 D 8 z3 L79/37 4,19 D 8,5 z3 L79/37 44,19 D 8,8 z3 L84/4 49,9 D 9 z3 L84/4 49,9 D 9,5 z3 L84/4 52,49 D 9,8 z3 L89/43 59,17 D1 z3 L89/43 58,42 D1,2 z3 L89/43 66,26 D1,5 z3 L89/43 7,38 D11 z3 L95/47 78,11 D11,5 z3 L95/47 82,64 D12 z3 L12/51 93,21 D12,5 z3 L12/51 14,91 D13 z3 L12/51 112,8 D13,5 z3 L17/54 13,57 D14 z3 L17/54 133,58 D14,5 z3 L111/56 143,77 D15 z3 L111/56 146,42 D16 z3 L115/58 169,43 P2 Keményfém lapkás csigafúró DIN338, HM, horony: 27, csúcs: 12, átmérő tűrés: h8. D 2, L49/24 12,15 D 2,1 L49/24 13,85 D 2,2 L53/27 13,85 D 2,3 L53/27 13,85 D 2,4 L57/3 13,85 D 2,5 L57/3 12,15 D 2,6 L57/3 13,85 D 2,7 L61/33 13,85 D 2,8 L61/33 13,85 D 2,9 L61/33 13,85 D 3, L61/33 12,15 D 3,1 L65/36 13,85 D 3,2 L65/36 13,85 D 3,3 L65/36 13,85 D 3,4 L7/39 13,85 D 3,5 L7/39 12,15 D 3,6 L7/39 13,85 D 3,7 L7/39 13,85 D 3,8 L75/43 13,85 D 3,9 L75/43 13,85 D 4, L75/43 12,15 D 4,1 L75/43 14,25 D 4,2 L75/43 14,25 D 4,3 L8/47 14,25 D 4,4 L8/47 14,25 D 4,5 L8/47 12,45 D 4,6 L8/47 14,25 D 4,7 L8/47 14,25 D 4,8 L86/52 14,25 D 4,9 L86/52 14,25 D 5, L86/52 12,45 D 5,1 L86/52 14,95 D 5,2 L86/52 14,95 D 5,3 L86/52 14,95 D 5,4 L93/57 14,95 D 5,5 L93/57 13,15 D 5,6 L93/57 15,7 D 5,7 L93/57 15,7 D 5,8 L93/57 15,7 D 5,9 L93/57 15,7 D 6, L93/57 13,8 D 6,1 L11/63 18,1 D 6,2 L11/63 18,1 D 6,3 L11/63 18,1 D 6,4 L11/63 18,1 D 6,5 L11/63 16,45 D 6,6 L11/63 18,1 D 6,7 L11/63 18,1 D 6,8 L19/69 18,1 D 6,9 L19/69 18,1 D 7, L19/69 16,45 D 7,1 L19/69 18,8 D 7,2 L19/69 18,8 D 7,3 L19/69 18,8 D 7,4 L19/69 18,8 D 7,5 L19/69 17,1 D 7,6 L117/75 18,8 D 7,7 L117/75 18,8 D 7,8 L117/75 18,8 D 7,9 L117/75 18,8 D 8, L117/75 17,1 D 8,1 L117/75 2,45 D 8,2 L117/75 2,45 D 8,3 L117/75 2,45 D 8,4 L117/75 2,45 D 8,5 L117/75 18,65 D 8,6 L125/81 2,45 D 8,7 L125/81 2,45 D 8,8 L125/81 2,45 D 8,9 L125/81 2,45 D 9, L125/81 18,65 D 9,1 L125/81 22,4 D 9,2 L125/81 22,4 D 9,3 L125/81 22,4 D 9,4 L125/81 22,4 D 9,5 L125/81 2,4 D 9,6 L133/87 22,4 D 9,7 L133/87 22,4 D 9,8 L133/87 22,4 D 9,9 L133/87 22,4 D1, L133/87 2,4 D1,2 L133/87 28,9 D1,5 L133/87 26,25 D11, L142/94 26,25 D11,2 L142/94 33,25 D11,5 L142/94 3,25 D12, L151/11 3,25 D12,2 L151/11 39,7 D12,5 L151/11 36,1 D13, L151/11 36,1 D13,5 L16/18 42, D14, L16/18 42, D14,2 L169/114 52,75 D14,5 L169/114 47,95 D15, L169/114 47,95 D15,2 L178/12 6,65 D15,5 L178/12 55,15 D16, L178/12 55,15 D16,5 L184/125 6,4 D17, L184/125 6,4 D17,5 L191/3 65, D18, L191/13 65, D18,5 L198/135 8,75 D19, L198/135 8,75 D19,5 L25/14 91,95 D2, L25/14 91,95 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc f D 4 D 8 D12 D16,3,4,3,4,2,3,4,2,3,4,3,4,3,4,13,16 További kínálatunk: P5 keményfém lapkás, hosszú Kérje ajánlatunkat! 7 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

9 Extra rövid gyorsacél csigafúró P29 - HSSE Phoenix, CNC P391F - HSSE Phoenix-Futura, CNC DIN1897, HSSE5, horony: S-38, csúcs: 13, fényes, élezés: 1/3-2/3, átmérő tűrés: h8. CNC gépekre: erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Ajánlott acélhoz 1 MPa-ig, kor.acélhoz 9 MPa-ig, alumíniumhoz. Alkalmas: acélhoz 13 MPa-ig, kor acélhoz 9 MPa felett, öntöttvashoz, műanyaghoz. P29 P391F D 2, L38/12 2,4 5,2 D 2,1 L38/12 2,35 4,95 D 2,2 L4/13 2,4 5,5 D 2,3 L4/13 2,4 5,1 D 2,4 L43/14 2,65 5,35 D 2,5 L43/14 2,45 5,25 D 2,6 L43/14 2,55 5,25 D 2,7 L46/16 2,7 5,35 D 2,8 L46/16 2,7 5,45 D 2,9 L46/16 2,7 5,45 D 3 L46/16 2,7 5,5 D 3,1 L49/18 2,8 5,55 D 3,2 L49/18 2,8 5,35 D 3,3 L49/18 2,8 5,8 D 3,4 L52/2 2,95 5,75 D 3,5 L52/2 2,95 6, D 3,6 L52/2 3,5 5,8 D 3,7 L52/2 3, 5,8 D 3,8 L55/22 3,2 5,95 D 3,9 L55/22 3,2 5,95 D 4 L55/22 3,2 6,2 D 4,1 L55/22 3,2 6,2 D 4,2 L55/22 3,2 6,2 D 4,3 L58/24 3,85 6,55 D 4,4 L58/24 3,85 6,65 D 4,5 L58/24 3,85 6,75 D 4,6 L58/24 3,85 6,75 D 4,7 L58/24 3,85 6,75 D 4,8 L62/26 4, 6,85 D 4,9 L62/26 4, 6,95 D 5 L62/26 4, 7, D 5,1 L62/26 4,25 7,15 D 5,2 L62/26 4,25 7,4 D 5,3 L62/26 4,4 7,55 D 5,4 L66/28 5,3 8,2 D 5,5 L66/28 5,2 8,2 D 5,6 L66/28 5,45 8,3 D 5,7 L66/28 5,45 8,3 D 5,8 L66/28 5,45 8,4 D 5,9 L66/28 5,45 8,4 D 6 L66/28 5,2 8,2 D 6,1 L7/31 5,7 11,45 DIN1897, HSSE5 +TiAlN, horony: S-38, csúcs: 13, élezés: 1/3-2/3, átmérő tűrés: h8. Első választás CNC gépekre: erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz. Alkalmas: öntöttvashoz, Al-Si ötvözetekhez, rézhez, műanyaghoz, grafithoz. P29 P391F D 6,2 L7/31 5,7 11,6 D 6,3 L7/31 5,7 11,65 D 6,4 L7/31 6,4 12,3 D 6,5 L7/31 6,25 11,9 D 6,6 L7/31 6,4 12,4 D 6,7 L7/31 6,4 12,5 D 6,8 L74/34 6,6 12,75 D 6,9 L74/34 6,6 12,8 D 7 L74/34 6,3 12, D 7,1 L74/34 7,85 14,4 D 7,2 L74/34 9,55 15,45 D 7,3 L74/34 7,85 14,65 D 7,4 L74/34 7,85 14,85 D 7,5 L74/34 6,5 12,6 D 7,6 L74/34 8,25 15,15 D 7,7 L74/34 8,25 15,15 D 7,8 L79/37 1,6 16,6 D 7,9 L79/37 9,2 16,2 D 8 L79/37 7,8 13,5 D 8,1 L79/37 9,45 16,45 D 8,2 L79/37 11,1 19,5 D 8,3 L79/37 9,6 17,5 D 8,4 L79/37 9,6 17,55 D 8,5 L79/37 8,5 15,8 D 8,6 L79/37 1,5 18,4 D 8,7 L79/37 1,5 18,4 D 8,8 L84/4 13, 2,9 D 8,9 L84/4 11,1 19,55 D 9 L84/4 9,2 17,5 D 9,1 L84/4 9,7 18,95 D 9,2 L84/4 9,7 19,5 D 9,3 L84/4 9,7 19,5 D 9,4 L84/4 9,7 19,65 D 9,5 L84/4 1,1 18,5 D 9,6 L84/4 1,1 2,15 D 9,7 L84/4 1,1 2,65 D 9,8 L89/43 1,1 21, D 9,9 L89/43 1,1 21,55 D1 L89/43 1, 17,8 D1,1 L89/43 13,2 21,9 D1,2 L89/43 13,2 21,9 D1,3 L89/43 13,2 21,9 P29 P391F D1,4 L89/43 13,2 21,9 D1,5 L89/43 16,4 26,35 D1,6 L89/43 16,4 25,55 D1,7 L89/43 16,4 25,55 D1,8 L95/47 16,4 29,95 D1,9 L95/47 16,4 25,55 D11 L95/47 16,4 26,35 D11,1 L95/47 19, 29,6 D11,2 L95/47 19, 32,2 D11,3 L95/47 19, 32,65 D11,4 L95/47 19, 29,6 D11,5 L95/47 19, 29, D11,6 L95/47 19, 29,6 D11,7 L95/47 19, 29,6 D11,8 L 95/47 19, 33,5 D11,9 L12/51 19, 29,6 D12 L12/51 19, 29, D12,1 L12/51 22,8 35,5 D12,2 L12/51 22,8 35,5 D12,3 L12/51 22,8 35,5 D12,4 L12/51 22,8 35,5 D12,5 L12/51 22,8 32,95 D12,6 L12/51 23,4 33,95 D12,7 L12/51 23,4 33,95 D12,8 L12/51 23,4 33,95 D12,9 L12/51 23,4 33,95 D13 L12/51 23,4 36,2 D13,5 L17/54 24,2 37,8 D14 L17/54 24,7 38,4 D14,5 L111/56 28,7 45,6 D15 L111/56 28,5 45,4 D15,5 L115/58 32,9 49,9 D16 L115/58 3,6 47,55 D16,5 L119/6 33,3 52, D17 L119/6 33,7 52,5 D17,5 L123/62 34,6 53,45 D18 L123/62 35,2 54, D18,5 L127/64 35,3 55,95 D19 L127/64 36, 56,6 D19,5 L131/66 37,4 58, D2 L131/66 38, 58,7 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc P29, P Vc P391F, P392F f D 2 D 5 D1 D15,15,38,5,15,38,5,4,9,23,3,4,9,23,3,12,27,35,4,9,23,3,12,27,35,15,38,5,12,27,35,12,27,35,12,27,35,12,27,35,12,27,35,4,9,23,3 Rövid furatoknál az elıtolás növelhetı Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 8

10 Extra rövid gyorsacél csigafúró T25 - HSS Classic extra rövid P31 - HSSE8 extra rövid, HRc5-ig DIN1897, HSS, horony: N3, csúcs: 118, élezés: classic, átmérő tűrés: h8. Köszörült hornyú csigafúró precíz és termelékeny fúráshoz. Ajánlott acélhoz 1 MPa-ig, öntöttvashoz, rézhez. Alkalmas még acélhoz 13 MPa-ig és korrózióálló acélhoz 9 MPa-ig. DIN1897, HSSE8, horony: N-28, csúcs: 135, keresztélezés, átmérő tűrés: h8. 8% kobalt tartalmú gyorsacél fúró nagyszilárdságú acélhoz 16 N/mm2-ig, szerszámacélhoz 5 HRc-ig, korrózióálló acélhoz és nehezen forgácsolható ötvözetekhez. T25 P31 D 1 L26/6 1,35 D 1,1 L28/7 2,15 D 1,2 L3/8 1,75 D 1,3 L3/8 2,5 D 1,4 L32/9 1,9 D 1,5 L3/9 1,15 D 1,6 L34/1 1,35 D 1,7 L36/11 1,65 D 1,8 L36/11 1,55 D 1,9 L36/11 1,5 D 2 L38/12,83 3,5 D 2,1 L38/12 1,45 3,5 D 2,2 L4/13 1,5 4,2 D 2,3 L4/13 1,25 4,2 D 2,4 L43/14 1,3 4,45 D 2,5 L43/14 1,5 2,55 D 2,6 L43/14 1,45 4,45 D 2,7 L46/16 1,4 4,65 D 2,8 L46/16 1,4 3,95 D 2,9 L46/16 2,5 4,8 D 3 L46/16,96 2,6 D 3,1 L49/18 1,25 2,8 D 3,2 L49/18 1,15 2,8 D 3,3 L49/18 1,15 2,85 D 3,4 L52/2 1,65 4,95 D 3,5 L52/2 1,5 3,1 D 3,6 L52/2 2,4 4,95 D 3,7 L52/2 1,65 5, D 3,8 L55/22 1,85 5,5 T25 P31 D 3,9 L55/22 2,4 5,15 D 4 L55/22 1,15 3,4 D 4,1 L55/22 1,25 3,5 D 4,2 L55/22 1,25 3,5 D 4,3 L58/24 2,35 3,95 D 4,4 L58/24 3,2 5,55 D 4,5 L58/24 1,3 5,55 D 4,6 L58/24 2, 5,8 D 4,7 L58/24 3,55 5,65 D 4,8 L62/26 2,1 3,95 D 4,9 L62/26 2,1 5,95 D 5 L62/26 1,5 4,5 D 5,1 L62/26 2,15 4,3 D 5,2 L62/26 2,25 4,4 D 5,3 L62/26 2,3 5,55 D 5,4 L66/28 4,1 6,3 D 5,5 L66/28 1,8 5,6 D 5,6 L66/28 4,3 6,35 D 5,7 L66/28 4,1 6,4 D 5,8 L66/28 3,6 5,7 D 5,9 L66/28 3,75 6,4 D 6 L66/28 2, 5,45 D 6,1 L7/31 4,4 6,45 D 6,2 L7/31 3, 6,45 D 6,3 L7/31 3,55 6,4 D 6,4 L7/31 4,55 6,85 D 6,5 L7/31 2,2 6,3 D 6,6 L7/31 4,95 6,85 D 6,7 L7/31 4,65 6,85 T25 P31 D 6,8 L74/34 5,25 7,4 D 6,9 L74/34 4,7 7,4 D 7 L74/34 2,7 6,7 D 7,2 L74/34 5,5 8,55 D 7,5 L74/34 4,35 7, D 7,8 L79/37 5,65 9,85 D 8 L79/37 3,2 8,3 D 8,2 L79/37 5,55 9,85 D 8,5 L79/37 4,45 8,65 D 8,8 L84/4 5,85 12,7 D 9 L84/4 4,55 11, D 9,5 L84/4 6,7 11,4 D1 L89/43 5,45 12,7 D1,5 L89/43 8,8 16,3 D11 L95/47 8,7 2,6 D11,5 L95/47 9,35 24,2 D12 L12/51 11,1 24,8 D12,5 L12/51 11,7 28,4 D13 L12/51 12, 29,3 D13,5 L17/54 17,9 35,5 D14 L17/54 17,6 29,9 D14,5 L111/56 19,5 43,9 D15 L111/56 19,7 35,5 D16 L115/58 22,2 36,3 D17 L119/6 26,2 D18 L123/62 27,8 D19 L128/64 32,1 D2 L131/66 34, P32 - HSSE Micro Kis mérető kobaltos gyorsacél csigafúró erısített szárral DIN1899, HSSE5, horony: N-24, csúcs: 118, fényes, élezés: 2-síklap, átmérı tőrés: h6. Acélhoz 1 MPa-ig, kor.acélhoz 9 MPa-ig, alumíniumhoz. D,15 L25/1 d1 5,9 D,2 L25/1,8 d1. 4,45 D,25 L25/2,2 d1 4,45 D,3 L25/2,2 d1. 4,45 D,35 L25/2,8 d1 4,3 D,4 L25/3,2 d1 4,5 D,45 L25/3,2 d1 4,5 D,5 L25/3,6 d1. 4,5 D,55 L25/4 d1,5 4,5 D,6 L25/4,5 d1,5 4,5 D,65 L25/4,7 d1,5 4,5 D,7 L25/5,2 d1,5 4,5 D,75 L25/5,2 d1,5 4,5 D,8 L25/5,5 d1,5 4,5 T37 - HSS HEXA csavarozó gépbe D,85 L25/5,5 d1,5 4,5 D,9 L25/6 d1,5 4,5 D,95 L25/6 d1,5 4,5 D 1 L25/6,5 d1,5. 4,5 D 1,5 L25/6,5 d1,5 4,5 D 1,1 L25/7 d1,5. 4,5 D 1,2 L25/7,5 d1,5 4,5 Csomagolás: 1 db / doboz. D 1,25 L25/7,5 d1,5 4,5 D 1,3 L25/7,5 d1,5 4,5 D 1,35 L25/8,5 d1,5 4,5 D 1,4 L25/8,5 d1,5 4,5 D 1,45 L25/8,5 d1,5 4,5 A köztes méretekrıl kérje ajánlatunkat. HSS h8. Csavarozó gépbe fogható rövid gyorsacél csigafúró 6,35 mm (1/4") hatszöglető befogással. Önközpontozó élezés. Acélszerkezetek, lemezszekrények, csatlakozók, kapcsolók, főtı és klíma berendezések szereléséhez. D 3 L38/16 2,95 D 3,5 L4/18 2,95 D 4 L44/2 3,1 D 4,5 L45/34 3,1 D 5 L5/26 3,35 D 5,5 L5/26 3,35 D 6 L5/26 3,4 D 6,5 L5/3 3,4 D 7 L5/3 3,45 D 8 L51/32 3,45 D 8,5 L53/33 3,5 D 9 L53/33 3,95 D1 L54/38 4,6 Készlet 12 részes T37 Hexa hatszög befogású csigafúró készlet egy gyorsbefogóval ütésálló mőanyag kazettában Méretek: 3-3,5-4-4,5-5-5,5-6-6, mm = 38 9 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

11 Gyorsacél csigafúró P399 - HSSE Mini P43 - HSSE Mini Futura DIN338, HSSE5, horony: N-3, csúcs: 13, fényes, élezés: 4 síklap P12 - HSSE Phoenix, CNC DIN338, HSSE5 +TiAlN, horony: N-3, csúcs: 13, élezés: 4 síklap P392F - HSSE Phoenix-Futura, CNC DIN338, HSSE5, horony: S-38, csúcs: 13, fényes, élezés: 1/3-2/3, átmérő tűrés: h8. NC gépekre optimális: erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Ajánlott acélhoz 1 MPa-ig, kor.acélhoz 9 MPa-ig, alumíniumhoz. Alkalmas: acélhoz 13 MPa-ig, kor acélhoz 9 MPa felett, öntöttvashoz, műanyaghoz. DIN338, HSSE5 +TiAlN, horony: S-38, csúcs: 13, élezés: 1/3-2/3, átmérő tűrés: h8. Első választás NC gépekre: erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz. Alkalmas: öntöttvashoz, Al-Si ötvözetekhez, rézhez, műanyaghoz, grafithoz. P399 P43 D,8 L3/1 2,7 6,4 D,85 L3/1 4,85 8,5 D,9 L32/11 2,7 6,35 D,95 L32/11 5,3 7,6 D 1, L34/12 2,45 5,85 D 1,5 L34/12 4,7 8,15 D 1,1 L36/14 2,45 5,85 D 1,15 L36/14 4,35 7,7 D 1,2 L38/16 2,7 6,45 D 1,25 L38/16 4,2 7,6 D 1,3 L38/16 2,6 6,2 D 1,35 L4/18 4,4 7,25 D 1,4 L4/18 2,4 5,75 D 1,45 L4/18 4,3 6,8 D 1,5 L4/18 2,25 5,4 D 1,55 L43/2 4,55 7,6 D 1,6 L43/2 2,65 6,35 D 1,65 L43/2 5,3 7,5 D 1,7 L43/2 2,5 6, D 1,75 L46/22 4,95 8,65 D 1,8 L46/22 2,5 6, D 1,85 L46/22 4,55 7,5 D 1,9 L46/22 2,5 6,5 D 1,95 L49/24 4,25 7,15 D 2, L49/24 2,5 4,95 D 2,5 L49/24 3,8 6,25 D 2,1 L49/24 2,6 6,2 D 2,15 L53/27 4,55 7,3 D 2,2 L53/27 2,6 6,2 D 2,25 L53/27 3,95 9, D 2,3 L53/27 2,6 6,2 D 2,35 L53/27 4,3 7,3 D 2,4 L57/3 2,6 6,25 D 2,45 L57/3 4,3 7,4 Keményfém fúrók 3. oldal Csigafúrók manuális használatra 12.oldal. P12 P392F D 2,5 L57/3 2,1 5,75 D 2,6 L57/3 2,8 6, D 2,7 L61/33 2,35 6,15 D 2,8 L61/33 2,35 6,25 D 2,9 L61/33 2,35 6,25 D 3 L61/33 2,25 5,8 D 3,1 L65/36 2,45 6,4 D 3,2 L65/36 2,45 6,3 D 3,25 L65/36 4,3 6, D 3,3 L65/36 2,55 6,7 D 3,4 L7/39 2,65 6,6 D 3,5 L7/39 2,45 6,85 D 3,6 L7/39 3, 6,85 D 3,7 L7/39 2,75 6,95 D 3,8 L75/43 2,75 7,2 D 3,9 L75/43 2,9 7,55 D 4 L75/43 2,7 6,5 D 4,1 L75/43 2,9 7,2 D 4,2 L75/43 3, 7, D 4,25 L75/43 3,1 6,65 D 4,3 L8/47 3,3 7,6 D 4,4 L8/47 3,3 7,6 D 4,5 L8/47 3,2 7,2 D 4,6 L8/47 3,3 7,6 D 4,7 L8/47 3,3 7,6 D 4,75 L8/47 4,8 7,15 D 4,8 L86/52 3,45 7,65 D 4,9 L86/52 3,5 7,85 D 5 L86/52 3,25 7,4 D 5,1 L86/52 3,7 8,5 D 5,2 L86/52 3,8 8,15 D 5,25 L86/52 4,9 7,85 D 5,3 L86/52 3,8 8,15 D 5,4 L93/57 4,55 8,7 D 5,5 L93/57 4,3 8,25 D 5,6 L93/57 4,7 8,5 D 5,7 L93/57 4,7 8,8 D 5,75 L93/57 5,8 8,9 D 5,8 L93/57 4,7 8,9 D 5,9 L93/57 4,7 8,9 D 6 L93/57 4,35 8,6 D 6,1 L11/63 4,95 11,9 D 6,2 L11/63 5,1 12,15 D 6,25 L11/63 5,35 12,4 D 6,3 L11/63 5,35 12,6 D 6,4 L11/63 5,95 12,8 D 6,5 L11/63 5,2 12,2 D 6,6 L11/63 5,7 13,35 D 6,7 L11/63 5,75 13,4 D 6,75 L19/69 5,9 13,15 D 6,8 L19/69 5,9 13,7 D 6,9 L19/69 6,15 13,7 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 1 P12 P392F D 7 L19/69 5,3 12,2 D 7,1 L19/69 8,4 16,45 D 7,2 L19/69 8,4 16,45 D 7,25 L19/69 8,4 16,35 D 7,3 L19/69 8,4 16,45 D 7,4 L19/69 8,4 16,45 D 7,5 L19/69 6,5 14,45 D 7,6 L117/75 9,3 15,5 D 7,7 L117/75 9,3 15,5 D 7,75 L117/75 9,3 17,4 D 7,8 L117/75 9,3 15,5 D 7,9 L117/75 9,3 15,65 D 8 L117/75 6,85 14,85 D 8,1 L117/75 9,9 19,8 D 8,2 L117/75 1,1 19,9 D 8,25 L117/75 9,75 2,7 D 8,3 L117/75 1, 21,3 D 8,4 L117/75 1,35 21,55 D 8,5 L117/75 7,35 16,65 D 8,6 L125/81 11,65 22,85 D 8,7 L125/81 11,65 23,5 D 8,8 L125/81 11,65 23,5 D 8,9 L125/81 11,65 23,4 D 9 L125/81 7,85 17,2 D 9,1 L125/81 13,4 24,2 D 9,2 L125/81 13,4 24,7 D 9,3 L125/81 13,4 24,7 D 9,4 L125/81 13,4 24,7 D 9,5 L125/81 8,9 19,1 D 9,6 L133/87 14,9 26,3 D 9,7 L133/87 14,9 27,9 D 9,8 L133/87 14,9 27,55 D 9,9 L133/87 15,35 27,75 D1 L133/87 8,95 18,95 D1,2 L133/87 15,7 28,25 D1,25 L133/87 11,7 27,45 D1,5 L133/87 12,1 25,4 D1,75 L142/94 22, 4,55 D1,8 L142/94 21,95 4,5 D11 L142/94 14,65 27,55 D11,2 L142/94 29,35 48,15 D11,5 L142/94 16,85 3,15 D11,8 L142/94 29,35 49,75 D12 L151/11 19, 42,4 D12,2 L151/11 31,8 58,55 D12,5 L151/11 23,3 43,95 D12,8 L151/11 33,25 63,2 D13 L151/11 25,95 52,85

12 P3 - HSS Prec (Altais) Gyorsacél csigafúró DIN338, HSS, horony: N-3, csúcs: 118, fényes, elliptikus élezés (jó futáspontosság), átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez. Alkalmas: acélhoz 13 N/mm-ig, kor.acélhoz 9 MPa-ig, műanyaghoz. P3 D,2 L19/2,5 3,5 D,25 L19/3 2,6 D,3 L19/3 2,5 D,4 L2/5 1,85 D,5 L22/6 1,55 D,6 L24/7 1,6 D,7 L28/9 1,5 D,75 L28/9 1,65 D,8 L3/1 1,4 D,9 L32/11 1,3 D 1, L34/12 1,2 D 1,1 L36/14 1,5 D 1,2 L38/16 1,25 D 1,25 L38/16 1,2 D 1,3 L38/16 1,5 D 1,4 L4/18 1,5 D 1,5 L4/18,92 D 1,6 L43/2,93 D 1,7 L43/2 1,5 D 1,75 L49/22 1,1 D 1,8 L46/22,9 D 1,9 L46/22,88 D 2, L49/24,75 D 2,1 L49/24,88 D 2,2 L53/27,88 D 2,25 L53/27,98 D 2,3 L53/27,88 D 2,4 L57/3,98 D 2,5 L57/3,95 D 2,6 L57/3 1, D 2,7 L61/33 1,2 D 2,75 L61/33 1,65 D 2,8 L61/33 1,5 D 2,9 L61/33 1,5 D 3, L61/33,83 D 3,1 L65/36 1,5 D 3,2 L65/36,95 D 3,25 L65/36 1,1 D 3,3 L65/36 1,1 D 3,4 L7/39 1,1 D 3,5 L7/39,99 D 3,6 L7/39 1,35 D 3,7 L7/39 1,2 D 3,75 L7/39 1,75 D 3,8 L75/43 1,25 D 3,9 L75/43 1,2 P3 D 4, L75/43 1,1 D 4,1 L75/43 1,2 D 4,2 L75/43 1,2 D 4,25 L75/43 1,35 D 4,3 L8/47 1,35 D 4,4 L8/47 1,35 D 4,5 L8/47 1,25 D 4,6 L8/47 1,65 D 4,7 L8/47 1,45 D 4,75 L8/47 2,5 D 4,8 L86/52 1,4 D 4,9 L86/52 1,45 D 5, L86/52 1,35 D 5,1 L86/52 1,55 D 5,2 L86/52 1,55 D 5,25 L86/52 1,9 D 5,3 L86/52 1,65 D 5,4 L93/57 1,85 D 5,5 L93/57 1,8 D 5,6 L93/57 2,15 D 5,7 L93/57 2,5 D 5,75 L93/57 2,55 D 5,8 L93/57 1,9 D 5,9 L93/57 1,9 D 6, L93/57 1,85 D 6,1 L11/63 2,1 D 6,2 L11/63 2,1 D 6,25 L11/63 2,75 D 6,3 L11/63 2,15 D 6,4 L11/63 2,2 D 6,5 L11/63 2,15 D 6,6 L11/63 2,85 D 6,7 L11/63 2,3 D 6,75 L19/69 2,9 D 6,8 L19/69 2,9 D 6,9 L19/69 2,8 D 7, L19/69 2,6 D 7,1 L19/69 2,9 D 7,2 L19/69 2,95 D 7,25 L19/69 3,6 D 7,3 L19/69 2,95 D 7,4 L19/69 3, D 7,5 L19/69 2,75 D 7,6 L117/75 3,45 D 7,7 L117/75 3,25 D 7,75 L117/75 4,2 P3 D 7,8 L117/75 3,3 D 7,9 L117/75 3,35 D 8, L117/75 3,15 D 8,1 L117/75 3,45 D 8,2 L117/75 3,55 D 8,25 L117/75 4,65 D 8,3 L117/75 3,5 D 8,4 L117/75 3,65 D 8,5 L117/75 3,35 D 8,6 L125/81 4,25 D 8,7 L125/81 4,25 D 8,75 L125/81 5,35 D 8,8 L125/81 4,25 D 8,9 L125/81 4,35 D 9, L125/81 4,1 D 9,1 L125/81 4,35 D 9,2 L125/81 4,35 D 9,25 L125/81 5,4 D 9,3 L125/81 5,6 D 9,4 L125/81 4,6 D 9,5 L125/81 4,45 D 9,6 L133/87 4,8 D 9,7 L133/87 4,8 D 9,75 L133/87 6,4 D 9,8 L133/87 5,5 D 9,9 L133/87 5,5 D1, L133/87 4,8 D1,1 L133/87 6,1 D1,2 L133/87 6,1 D1,25 L133/87 7,45 D1,3 L133/87 7,1 D1,4 L133/87 7,1 D1,5 L133/87 6,25 D1,6 L133/87 7,3 D1,7 L142/94 9, D1,75 L142/94 9, D1,8 L142/94 9, D1,9 L142/94 9, D11, L142/94 7,3 D11,1 L142/94 9,35 D11,2 L142/94 9, D11,25 L142/94 9,2 D11,3 L142/94 9, D11,4 L142/94 9, D11,5 L142/94 7,8 D11,6 L142/94 9, P3 D11,7 L142/94 9, D11,75 L142/94 9,2 D11,8 L142/94 9, D11,9 L151/11 1,8 D12, L151/11 8,7 D12,1 L151/11 11,4 D12,2 L151/11 11,6 D12,25 L151/11 12, D12,3 L151/11 9,85 D12,4 L151/11 11,8 D12,5 L151/11 9,55 D12,6 L151/11 11,8 D12,7 L151/11 1,7 D12,75 L151/11 11,8 D12,8 L151/11 11,8 D12,9 L151/11 13,3 D13, L151/11 9,85 D13,3 L16/18 18,4 D13,4 L16/18 18,4 D13,5 L16/18 12,9 D13,6 L16/18 18,4 D13,7 L16/18 18,4 D13,8 L16/18 16,1 D13,9 L16/18 19,1 D14, L16/18 13,9 D14,1 L169/114 19,4 D14,2 L169/114 18, D14,3 L169/114 19,1 D14,4 L169/114 19,1 D14,5 L169/114 14,9 D14,6 L169/114 19,4 D14,7 L169/114 19,4 D14,8 L169/114 18, D14,9 L169/114 19,4 D15, L169/114 15,1 D15,5 L178/12 17,7 D16, L178/12 18,4 *D,2-,9 mm csomagolás: 1 db / doboz Készletek: 79.oldal További választék: P1 HSS ( mm méretekkel) Kérje ajánlatunkat! Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc P f D 2 D 5 D1 D15,12,3,4,12,3,4,3,7,18,24,4,9,2,28,12,3,4,4,9,2,28,1,24,32,4,9,2,28 11 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

13 Gyorsacél csigafúró T54 - HSS TZX univerzális T56 / T561 - HSSE TBX Inox DIN338, HSS+TiN+TiAlN, N-35 köszörült horony, 135 csúcsszög, önközpontozó, TZX geometria FLAM bevonat. Univerzális fúró igényes használatra, ötvözetlen és ötvözött acélhoz és más fémhez, akkus és állványos fúrógépre. Termelékeny fúrás manuális előtolással, kisebb előtoló erő, nagyobb éltartam. Korrózióálló acél fúrása csökkentett fordulatszámmal. T54 T56 D 1, L34/12 1,25 1,4 D 1,1 L36/14 1,1 2,5 D 1,2 L38/16 1,3 2,4 D 1,3 L38/16 1,1 2, D 1,4 L4/18 1,1 2,5 D 1,5 L4/18,96 1,45 D 1,6 L43/2,98 1,8 D 1,7 L43/2 1,1 2,5 D 1,8 L46/22,93 1,7 D 1,9 L46/22,91 1,7 D 2, L49/24,78 1,45 D 2,1 L49/24,91 1,7 D 2,2 L53/27,91 1,7 D 2,3 L53/27,91 1,7 D 2,4 L57/3 1,5 1,9 D 2,5 L57/3,98 1,85 D 2,6 L57/3 1, 1,9 D 2,7 L61/33 1,5 1,9 D 2,8 L61/33 1,25 1,9 D 2,9 L61/33 1,5 2,5 D 3, L61/33 1,5 1,65 D 3,1 L65/36 1,15 2, D 3,2 L65/36 1,1 1,85 D 3,3 L65/36 1,2 2,1 D 3,4 L7/39 1,3 2,1 D 3,5 L7/39 1,15 1,95 D 3,6 L7/39 1,45 2,55 D 3,7 L7/39 1,2 2,6 D 3,8 L75/43 1,3 2,6 D 3,9 L75/43 1,45 2,8 D 4, L75/43 1,25 2,15 D 4,1 L75/43 1,35 2,4 D 4,2 L75/43 1,35 2,4 D 4,3 L8/47 1,45 2,65 D 4,4 L8/47 1,7 3,15 DIN338, HSSE5 +TiAlN+TiCN. NFO-35 köszörült horony, 135 csúcsszög, önközpontozó, TBX geometria, BLADE bevonat. Ausztenites korrózióálló acél fúrásához optimális, jól használható más fémekhez és műanyaghoz. Akkus fúrógéphez és állványos gépekhez egyaránt ajánlott. Az új T561 4-síklap élezéssel jobban forgácsol (nagyobb előtolás, kisebb erő, nagyobb éltartam). T54 T56 D 4,5 L8/47 1,4 2,45 D 4,6 L8/47 1,8 3,1 D 4,7 L8/47 1,65 2,8 D 4,8 L86/52 1,5 2,8 D 4,9 L86/52 1,5 2,85 D 5, L86/52 1,45 2,6 D 5,1 L86/52 1,7 3, D 5,2 L86/52 1,7 3, D 5,3 L86/52 1,7 3,3 D 5,4 L93/57 1,9 4,35 D 5,5 L93/57 1,9 3,5 D 5,6 L93/57 2,2 3,95 D 5,7 L93/57 2,5 3,95 D 5,8 L93/57 1,95 3,7 D 5,9 L93/57 2, 4,5 D 6, L93/57 1,95 3,6 D 6,1 L11/63 2,4 4, D 6,2 L11/63 2,4 4, D 6,3 L11/63 2,45 4,5 D 6,4 L11/63 2,45 4,45 D 6,5 L11/63 2,45 4,1 D 6,6 L11/63 2,55 5,15 D 6,7 L11/63 2,6 4,4 D 6,8 L19/69 3,5 5,5 D 6,9 L19/69 3,6 5,4 D 7, L19/69 2,85 4,95 D 7,1 L19/69 3,5 5,45 D 7,2 L19/69 3,1 5,6 D 7,3 L19/69 3,1 5,6 D 7,4 L19/69 3,65 5,65 D 7,5 L19/69 2,95 5,2 D 7,6 L117/75 3,4 6,15 D 7,7 L117/75 3,8 6,65 D 7,8 L117/75 3,45 6,25 D 7,9 L117/75 3,45 6,4 T54 T56 D 8, L117/75 3,45 5,95 D 8,1 L117/75 3,8 6,5 D 8,2 L117/75 3,9 6,7 D 8,3 L117/75 3,9 6,65 D 8,4 L117/75 4, 6,9 D 8,5 L117/75 3,65 6,25 D 8,6 L125/81 4,55 8,5 D 8,7 L125/81 4,55 8,5 D 8,8 L125/81 4,55 8,5 D 8,9 L125/81 4,6 8,2 D 9, L125/81 4,15 6,4 D 9,1 L125/81 4,6 8,2 D 9,2 L125/81 4,6 8,2 D 9,3 L125/81 4,8 8,65 D 9,4 L125/81 4,8 8,65 D 9,5 L125/81 4,5 8,5 D 9,6 L133/87 5, 9,1 D 9,7 L133/87 5, 9,1 D 9,8 L133/87 5,2 9,55 D 9,9 L133/87 5,2 9,55 D1, L133/87 4,8 9,15 D1,2 L133/87 6,3 11,1 D1,5 L133/87 6,4 9,85 D11, L142/94 8, 1,8 D11,5 L142/94 8,45 11,6 D12, L151/11 9,1 12,5 D12,5 L151/11 9,9 13,5 D13, L151/11 1,25 13,9 D14, L16/18-26,5 D15, L169/114-28,6 D16, L178/12-34,3 D17, L184/125-38,4 D18, L191/13-46,2 D19, L198/135-51, D2, L25/14-64,1 Készletek 79.oldal Ajánlott forgácsoló sebesség (Vc, m/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc T Vc T56 15 A T54 TZX fúró elınyös tulajdonságai 1 mp alatt elért fúrási mélység Erıszükséglet Éltartam (kifúrt furatok száma) mm 5,2 1 16,6 S1 T52 T N T52 T54 furat T52 T54 Forrás: Tivoly Group CRAOC Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 12

14 T52 - HSS Classic T55 - HSSE Cobalt Gyorsacél csigafúró DIN338, HSS, N-3 kösz.horony, 118 csúcs. Új: fényes, keresztélezés. Professzionális használatra ötvözetlen vagy gyengén ötvözött acélhoz. T52 T55 D 1, L34/12,54,78 D 1,1 L36/14,56,73 D 1,2 L38/16,59,76 D 1,3 L38/16,49,73 D 1,4 L4/18,52,73 D 1,5 L4/18,41,66 D 1,6 L43/2,44,83 D 1,7 L43/2,52,83 D 1,8 L46/22,42,84 D 1,9 L46/22,42,84 D 2, L49/24,35,73 D 2,1 L49/24,42,93 D 2,2 L53/27,42,93 D 2,3 L53/27,42,96 D 2,4 L57/3,45,96 D 2,5 L57/3,42,82 D 2,6 L57/3,45,9 D 2,7 L61/33,45,9 D 2,8 L61/33,45,92 D 2,9 L61/33,45,92 D 3, L61/33,38,74 D 3,1 L65/36,45,97 D 3,2 L65/36,44,93 D 3,3 L65/36,52,96 D 3,4 L7/39,52,99 D 3,5 L7/39,44,93 D 3,6 L7/39,52 1,5 D 3,7 L7/39,52 1,5 D 3,8 L75/43,58 1,5 D 3,9 L75/43,58 1,5 D 4, L75/43,49,96 D 4,1 L75/43,58 1,3 D 4,2 L75/43,58 1,15 T52 DIN338, HSSE5, N-3 köszörült horony, 13 csúcsszög, önközpontozó. Erősen ötvözött és korrózióálló acélhoz is. T55 D 4,3 L8/47,64 1,2 D 4,4 L8/47,64 1,2 D 4,5 L8/47,55 1,5 D 4,6 L8/47,64 1,35 D 4,7 L8/47,67 1,35 D 4,8 L86/52,67 1,35 D 4,9 L86/52,67 1,35 D 5, L86/52,58 1,2 D 5,1 L86/52,76 1,35 D 5,2 L86/52,71 1,45 D 5,3 L86/52,71 1,55 D 5,4 L93/57,83 1,55 D 5,5 L93/57,79 1,5 D 5,6 L93/57,86 1,85 D 5,7 L93/57,87 1,85 D 5,8 L93/57,87 1,8 D 5,9 L93/57,91 1,8 D 6, L93/57,81 1,6 D 6,1 L11/63 1,5 2,25 D 6,2 L11/63 1,5 2,25 D 6,3 L11/63 1,5 2,2 D 6,4 L11/63 1,1 2,2 D 6,5 L11/63,96 2, D 6,6 L11/63 1,15 2,4 D 6,7 L11/63 1,1 2,4 D 6,8 L19/69 1,35 2,55 D 6,9 L19/69 1,35 2,55 D 7, L19/69 1,15 2,1 D 7,1 L19/69 1,35 3, D 7,2 L19/69 1,4 3, D 7,3 L19/69 1,4 2,75 D 7,4 L19/69 1,4 2,75 D 7,5 L19/69 1,2 2,4 T52 T55 D 7,6 L117/75 1,55 3,4 D 7,7 L117/75 1,55 3,3 D 7,8 L117/75 1,55 3,2 D 7,9 L117/75 1,6 3,2 D 8, L117/75 1,4 2,7 D 8,1 L117/75 1,65 3,7 D 8,2 L117/75 1,65 3,7 D 8,3 L117/75 1,65 3,75 D 8,4 L117/75 1,75 3,75 D 8,5 L117/75 1,6 2,85 D 8,6 L125/81 2, 4, D 8,7 L125/81 2, 4, D 8,8 L125/81 2, 4, D 8,9 L125/81 2,5 4, D 9, L125/81 1,85 3,45 D 9,1 L125/81 2,5 4,7 D 9,2 L125/81 2,5 4,7 D 9,3 L125/81 2,15 4,55 D 9,4 L125/81 2,15 4,55 D 9,5 L125/81 2, 3,65 D 9,6 L133/87 2,25 5,45 D 9,7 L133/87 2,25 5,45 D 9,8 L133/87 2,4 5,5 D 9,9 L133/87 2,4 5,55 D1, L133/87 2,15 3,95 D1,2 L133/87 2,7 6, D1,5 L133/87 2,75 5,15 D11, L142/94 3,25 6, D11,5 L142/94 3,45 6,95 D12, L151/11 3,85 7,1 D12,5 L151/11 4,2 8,5 D13, L151/11 4,4 9, Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc T Vc T f D 2 D 5 D1,12,3,12,3,3,7,18 S1 - HSS Standard S2 - HSS Standard Hengerelt hornyú HSS fúró hengeres szárral - alkalmankénti használatra kisebb szilárdságú anyagokhoz. S1 S2 D 1 L34/12,24 D 1,5 L4/18,24 D 2 L49/24,24 D 2,5 L57/3,24 D 3 L61/33,24 D 3,2 L65/36,28 D 3,3 L65/36,28 D 3,5 L7/39,28 D 4 L75/43,32 D 4,2 L75/43,37 D 4,5 L8/47,37 D 5, L86/52,4 D 5,5 L93/57,45 13 S1 S2 D 6, L93/57,45 D 6,5 L11/63,6 D 6,8 L19/69,89 D 7 L19/69,6 D 7,5 L19/69,65 D 8 L117/75,78 D 8,5 L117/75,78 D 9 L125/81 1, D 9,5 L125/81 1,1 D1 L133/87 1,3 D1,2 L133/87 2, D1,5 L133/87 1,45 D11 L142/94 1,65 Hengerelt hornyú HSS fúró csökkentett szárral - alkalmankénti használatra kisebb szilárdságú anyagokhoz. S1 S2 D11,5 L142/94 1,8 D12 L151/11 2, D12,5 L151/11 2, D13 L151/11 2,35 3,7 D13,5 L16/18 3,3 4,2 D14 L16/18 3,45 4,4 D14,5 L169/114 3,85 4,6 D15 L169/114 4,25 4,65 D15,5 L178/12 4,75 5,25 D16 L178/12 4,9 5,35 D16,5 L184/125 5,3 5,8 D17 L184/125 5,5 5,8 D17,5 L191/13 6,3 6,3 S1 S2 D18 L191/13 6,3 6,6 D18,5 L198/135 6,95 7,5 D19 L198/135 7,5 7,5 D19,5 L25/14 7,25 7,55 D2 L25/14 8, 8,4 Forgalmazás bontatlan tasakban: 1-9,5 mm=1 db, 1-13 mm=5 db, 13,5-2= 1 db Készletek 79.oldal Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

15 Gyorsacél csigafúró T7 - HSS ALU P16 - HSSE8, HRc5 DIN338, HSS, horony: W-4, csúcs: 135, fényes, átmérő tűrés: h8. Ajánlott: alumíniumhoz, műanyaghoz, lágy acélhoz 5 MPa-ig. T7 P16 D 2 L49/24-2,4 D 2,1 L49/24-3, D 2,2 L53/27-2,6 D 2,3 L53/27-4,55 D 2,4 L57/3-2,65 D 2,5 L57/3 1,9 2,6 D 2,6 L57/3 3,2 3,1 D 2,7 L61/33 4,5 3,5 D 2,8 L61/33 2,7 3, D 2,9 L61/33 4,5 2,85 D 3 L61/33 2,1 2,3 D 3,1 L65/36 2,15 3,2 D 3,2 L65/36 2,15 2,85 D 3,3 L65/36 2,15 2,95 D 3,4 L7/39 2,9 3,5 D 3,5 L7/39 2,4 2,85 D 3,6 L7/39 2,3 3,65 D 3,7 L7/39 3,95 4, D 3,8 L75/43 4,25 3,15 D 3,9 L75/43 4,25 3,25 D 4 L75/43 2,45 3,5 D 4,1 L75/43 2,45 3,3 D 4,2 L75/43 2,45 3,35 D 4,3 L8/47 3,3 3,5 D 4,4 L8/47 4,3 4,7 D 4,5 L8/47 3,2 3,4 D 4,6 L8/47 3,9 4,2 D 4,7 L8/47 4,3 3,8 D 4,8 L86/52 3,95 3,85 D 4,9 L86/52 3, 3,9 D 5 L86/52 3,3 3,65 D 5,1 L86/52 3,25 4, D 5,2 L86/52 3,25 4, DIN338, HSSE8, horony: H-28, csúcs: 135, fényes, keresztélezés (önközpontozó), átmérő tűrés: h8. 8% kobalt tartalmú gyorsacél fúró nagyszilárdságú acélhoz 16 N/mm2-ig, szerszámacélhoz 5 HRc-ig, korrózióálló acélhoz és nehezen forgácsolható ötvözetekhez. T7 P16 D 5,3 L86/52 4,8 4,5 D 5,4 L93/57 4,9 7,7 D 5,5 L93/57 3,85 4,65 D 5,6 L93/57 5,7 5,1 D 5,7 L93/57 5, 5,1 D 5,8 L93/57 5, 5,1 D 5,9 L93/57 5, 5,1 D 6 L93/57 4,15 4,85 D 6,1 L11/63 4,5 5,7 D 6,2 L11/63 5,8 5,75 D 6,3 L11/63 4,9 5,75 D 6,4 L11/63 4,9 6,9 D 6,5 L11/63 4,65 5,7 D 6,6 L11/63 6,1 6,2 D 6,7 L11/63 5,55 6,2 D 6,8 L19/69 5,65 6,65 D 6,9 L19/69 5,65 6,65 D 7 L19/69 5,5 6, D 7,1 L19/69 8, 8,1 D 7,2 L19/69 8, 8,1 D 7,3 L19/69 8, 8,1 D 7,4 L19/69 8, 8,1 D 7,5 L19/69 6,15 6,4 D 7,6 L117/75 8,55 9,8 D 7,7 L117/75 8,55 9,8 D 7,8 L117/75 8,55 9,8 D 7,9 l117/75 9,65 9,8 D 8 L117/75 6,45 7,45 D 8,1 L117/75 1,1 9,8 D 8,2 L117/75 1,5 9,8 D 8,3 L117/75 1,5 9,8 D 8,4 L117/75 1,7 9,8 D 8,5 L117/75 6,95 7,75 T7 P16 D 8,6 L125/81 11,5 11,55 D 8,7 L125/81 12,25 11,55 D 8,8 L125/81 12,25 11,95 D 8,9 L125/81 12,4 11,95 D 9 L125/81 7,9 9,9 D 9,1 L125/81 13,85 12,75 D 9,2 L125/81 13,85 12,75 D 9,3 L125/81 13,85 14,5 D 9,4 L125/81 13,85 14,5 D 9,5 L125/81 8,75 1,25 D 9,6 L133/87 15,6 15,75 D 9,7 L133/87 15,8 16,15 D 9,8 L133/87 15,8 16,2 D 9,9 L133/87 16,2 16,2 D1 L133/87 9,5 11,3 D1,2 L133/87 16,2 D1,5 L133/87 11,35 16,65 D11 L142/94 13,7 18,35 D11,5 L142/94 15,6 23,5 D12 L151/11 17,35 25,2 D12,5 L151/11. 19,5 31,55 D13 L151/11 19,6 34,15 D13,5 L16/18 35,25 D14 L16/18-34,8 D14,5 L169/114 49,4 D15 L169/114-5,15 D15,5 L178/12 58, D16 L178/12-6,15 Készletek 79.oldal Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc T Vc P f D 2 D 5 D1 D15,4,9,18,28,2,4,1,14,1,24,32,4,9,21,28,2,4,1,14,2,4,1,14 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 14

16 Hosszú gyorsacél csigafúró T33 - HSS Classic P44 - HSSE Phoenix, CNC DIN34, HSS, horony: N-3, csúcs: 118, eloxált felület, átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez Alkalmas: acélhoz 13 MPa-ig, kor.acélhoz 9 MPa-ig. T33 P44 D 1, L56/33 3,3 *6,75 D 1,1 L6/37 3,15 *7,95 D 1,2 L65/41 3,5 *7,85 D 1,3 L65/41 2,8 *7,75 D 1,4 L7/45 3,1 *7,65 D 1,5 L7/45 2,35 *6,45 D 1,6 L76/5 2,65 *7,4 D 1,7 L76/5 3,9 *7,35 D 1,8 L8/53 2,3 *7,2 D 1,9 L8/53 4, *6,95 D 2, L85/56 1,7 5,55 D 2,1 L85/56 1,85 7, D 2,2 L9/59 2,6 7, D 2,3 L9/59 1,8 7, D 2,4 L95/62 2,25 7,15 D 2,5 L95/62 1,85 5,95 D 2,6 L95/62 2,9 7,15 D 2,7 L1/66 2,5 8,4 D 2,8 L1/66 2,5 7,3 D 2,9 L1/66 2,9 7,3 D 3, L1/66 1,7 5,15 D 3,1 L16/69 2,5 7,55 D 3,2 L16/69 1,95 7,55 D 3,3 L16/69 2, 7,55 D 3,4 L112/73 2,15 7,7 D 3,5 L112/73 2, 6,65 D 3,6 L112/73 2,4 7,55 D 3,7 L112/73 2,25 7,55 D 3,8 L119/78 2,5 8,5 D 3,9 L119/78 3, 7,7 D 4, L119/78 2,2 6,85 D 4,1 L119/78 2,45 8,1 D 4,2 L119/78 2,5 8,1 D 4,3 L126/82 2,65 9,15 D 4,4 L126/82 3,9 9,15 D 4,5 L126/82 2,6 8,75 D 4,6 L126/82 2,7 9,35 D 4,7 L126/82 4,6 9,35 D 4,8 L132/87 2,85 9,5 * D 1,-1,9 mm P44 helyett P42 (HSSE5, S-38 horony helyett N-35 ) További kínálatunk: DIN34, HSSE5, horony: S-38, csúcs: 13, élezés: 1/3-2/3, átmérő tűrés: h8. Erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Alkalmas: acélhoz 13 MPa-ig, kor acélhoz, alumínium ötvözetekhez, öntöttvashoz, műanyaghoz. T33 P44 D 4,9 L132/87 2,85 9,5 D 5, L132/87 2,8 8,6 D 5,1 L132/87 3,5 1, D 5,2 L132/87 3,5 1, D 5,3 L132/87 3,15 1, D 5,4 L139/91 3,45 11,4 D 5,5 L139/91 3,35 1, D 5,6 L139/91 4, 11,4 D 5,7 L139/91 3,45 11,4 D 5,8 L139/91 3,5 11,4 D 5,9 L139/91 3,6 11,4 D 6, L139/91 3,4 1, D 6,1 L148/97 4,1 13,1 D 6,2 L148/97 4,1 13,1 D 6,3 L148/97 4,1 13,1 D 6,4 L148/97 5,5 13,1 D 6,5 L148/97 4,35 12, D 6,6 L148/97 4,4 13,65 D 6,7 L148/97 4,45 13,65 D 6,8 L156/12 5,1 16,15 D 6,9 L156/12 5,7 17,55 D 7, L156/12 5,5 13,65 D 7,1 L156/12 6,4 17,5 D 7,2 L156/12 6,4 17,25 D 7,3 L156/12 6,4 17,25 D 7,4 L156/12 6,4 17,55 D 7,5 L156/12 5,4 16,45 D 7,6 L165/19 7,5 2,3 D 7,7 L165/19 7,5 2,3 D 7,8 L165/19 6,6 2,3 D 7,9 L165/19 6,6 2,3 D 8, L165/19 6, 15,9 D 8,1 L165/19 8,7 21,5 D 8,2 L165/19 7,1 21,5 D 8,3 L165/19 7,2 21,5 D 8,4 L165/19 7,45 21,5 D 8,5 L165/19 6,65 17,5 D 8,6 L175/115 8,75 22,55 D 8,7 L175/115 8,75 22,55 T38 ALU, hosszú P48 HSSE8, hosszú Kérje ajánlatunkat. T33 P44 D 8,8 L175/115 8,75 22,55 D 8,9 L175/115 8,75 22,55 D 9, L175/115 7,25 17,55 D 9,1 L175/115 9,25 26,2 D 9,2 L175/115 9,25 26,2 D 9,3 L175/115 9,25 26,2 D 9,4 L175/115 9,25 26,2 D 9,5 L175/115 7,3 2,9 D 9,6 L184/121 9,25 31,8 D 9,7 L184/121 9,4 31,8 D 9,8 L184/121 9,6 31,8 D 9,9 L184/121 9,8 31,8 D1, L184/121 7,9 31,2 D1,25 L184/121 11,7 32,45 D1,5 L184/121 1,7 35,65 D1,8 L195/128 13,65 47,3 D11, L195/128 11,9 42,9 D11,5 L195/128 12,15 51,25 D11,8 L195/128 16,15 53,35 D12, L25/134 13,55 46,25 D12,2 L25/134 17,8 53,85 D12,5 L25/134 14,25 53,85 D12,8 L25/134 23,55 57, D13, L25/134 16,15 57,5 D13,5 L214/14 18,1 - D14, L214/14 19,5 - D14,5 L22/144 22,8 - D15, L22/144 22,5 - D15,5 L227/149 32,8 - D16, L227/149 25,75 - D16,5 L235/154 3,55 - D17, L235/154 3,55 - D18, L241/158 31,85 - D18,5 L247/162 39,95 - D19, L247/162 39,95 - D19,5 L254/166 44,75 - D2, L254/166 44,75 - Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc T Vc P f D 2 D 5 D1 D15,4,9,2,3,4,9,2,3,2,12,16,2,12,16,3,9,18,25,3,9,18,25,3,9,18,25,4,9,2,3,3,7,15,2,3,7,15,2,3,7,15,2,3,7,15,2,4,9,2,3,3,7,15,2 15 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

17 P67-72, P182 - HSSE Phoenix extra hosszú Hosszú csigafúró ISO3292, HSSE5, horony: S-38, csúcs: 13, élezés: 1/3-2/3, átmérő tűrés: h8. Erősített lélekvastagság, széles horony, biztonságos forgácskihordás. Alkalmas: acélhoz 13 MPa-ig, kor acélhoz, alumínium ötvözetekhez, öntöttvashoz, műanyaghoz. L=125 mm P67 D 2 L125/93 8,5 D 2,1 L125/93 11,2 D 2,2 L125/93 11,2 D 2,3 L125/93 11,2 D 2,4 L125/93 11,2 D 2,5 L125/93 8,5 D 2,6 L125/93 11,2 D 2,7 L125/93 11,2 D 2,8 L125/93 11,2 D 2,9 L125/93 11,2 D 3 L125/93 8,35 L=16 mm P68 D 2 L16/12 9, D 2,1 L16/12 12,55 D 2,2 L16/12 12,55 D 2,3 L16/12 12,55 D 2,4 L16/12 12,55 D 2,5 L16/12 9, D 2,6 L16/12 12,55 D 2,7 L16/12 12,55 D 2,8 L16/12 12,55 D 2,9 L16/12 12,55 D 3 L16/12 9,4 D 3,1 L16/12 13,15 D 3,2 L16/12 13,15 D 3,3 L16/12 13,15 D 3,4 L16/12 13,15 D 3,5 L16/12 9,7 D 3,6 L16/12 13,65 D 3,7 L16/12 13,65 D 3,8 L16/12 13,65 D 3,9 L16/12 13,65 D 4 L16/12 9,7 D 4,1 L16/12 13,65 D 4,2 L16/12 13,65 D 4,3 L16/12 13,65 D 4,4 L16/12 13,65 D 4,5 L16/12 1,2 D 4,6 L16/12 14,25 D 4,7 L16/12 14,25 D 4,8 L16/12 14,25 D 4,9 L16/12 14,25 D 5 L16/12 1,5 D 5,1 L16/12 14,7 D 5,2 L16/12 14,7 D 5,3 L16/12 14,7 D 5,4 L16/12 14,7 D 5,5 L16/12 11,45 D 5,6 L16/12 16, D 5,7 L16/12 16, D 5,8 L16/12 16, D 5,9 L16/12 16, D 6 L16/12 12,5 L=2 mm P69 D 3 L2/15 11,6 D 3,1 L2/15 16,15 D 3,2 L2/15 16,15 D 3,3 L2/15 16,15 D 3,4 L2/15 16,15 D 3,5 L2/15 12,5 D 3,6 L2/15 16,75 D 3,7 L2/15 16,75 D 3,8 L2/15 16,75 D 3,9 L2/15 16,75 D 4 L2/15 12,2 D 4,1 L2/15 17,1 D 4,2 L2/15 17,1 D 4,3 L2/15 17,1 D 4,4 L2/15 17,1 D 4,5 L2/15 13,45 D 4,6 L2/15 17,95 D 4,7 L2/15 17,95 D 4,8 L2/15 17,95 D 4,9 L2/15 17,95 D 5 L2/15 13, D 5,1 L2/15 18,2 D 5,2 L2/15 18,2 D 5,3 L2/15 18,2 D 5,4 L2/15 18,2 D 5,5 L2/15 14,2 D 5,6 L2/15 19,85 D 5,7 L2/15 19,85 D 5,8 L2/15 19,85 D 5,9 L2/15 19,85 D 6 L2/15 14,45 D 6,1 L2/15 2,2 D 6,2 L2/15 2,2 D 6,3 L2/15 2,2 D 6,4 L2/15 2,2 D 6,5 L2/15 15,6 D 6,6 L2/15 21,8 D 6,7 L2/15 21,8 D 6,8 L2/15 21,8 D 6,9 L2/15 21,8 D 7 L2/15 16,6 D 7,1 L2/15 23,3 D 7,2 L2/15 23,3 D 7,3 L2/15 23,3 D 7,4 L2/15 23,3 D 7,5 L2/15 17,6 D 8 L2/15 19,2 D 8,5 L2/15 19,8 D 9 L2/15 2,9 D 9,5 L2/15 21,9 D1 L2/15 22,2 L=25 mm P7 D 3 L25/187 17,35 D 3,1 L25/187 24,2 D 3,2 L25/187 24,2 D 3,3 L25/187 24,2 D 3,4 L25/187 24,2 D 3,5 L25/187 14,4 D 3,6 L25/187 2,15 D 3,7 L25/187 2,15 D 3,8 L25/187 2,15 D 3,9 L25/187 2,15 D 4 L25/187 14,4 D 4,1 L25/187 21,8 D 4,2 L25/187 21,8 D 4,3 L25/187 21,8 D 4,4 L25/187 21,8 D 4,5 L25/187 15,45 D 4,6 L25/187 21,55 D 4,7 L25/187 21,55 D 4,8 L25/187 21,55 D 4,9 L25/187 21,55 D 5 L25/187 16,35 D 5,1 L25/187 25, D 5,2 L25/187 25, D 5,3 L25/187 25, D 5,4 L25/187 25, D 5,5 L25/187 17,15 D 5,6 L25/187 23,95 D 5,7 L25/187 23,95 D 5,8 L25/187 23,95 D 5,9 L25/187 23,95 D 6 L25/187 17,45 D 6,1 L25/187 24,4 D 6,2 L25/187 24,4 D 6,3 L25/187 24,4 D 6,4 L25/187 24,4 D 6,5 L25/187 19,35 D 6,6 L25/187 27,1 D 6,7 L25/187 27,1 D 6,8 L25/187 27,1 D 6,9 L25/187 27,1 D 7 L25/187 2,4 D 7,1 L25/187 28,45 D 7,2 L25/187 28,45 D 7,3 L25/187 28,45 D 7,4 L25/187 28,45 D 7,5 L25/187 21,55 D 8 L25/187 21,8 D 8,5 L25/187 23,25 D 9 L25/187 24,5 D 9,5 L25/187 25,85 D1 L25/187 26, D1,5 L25/187 26,75 D11 L25/187 31,1 D11,5 L25/187 31,45 D12 L25/187 35,85 D12,5 L25/187 35,8 D13 L25/187 4,7 L=315 mm P71 D 4 L315/235 17,6 D 4,1 L315/235 24,6 D 4,2 L315/235 24,6 D 4,3 L315/235 24,6 D 4,4 L315/235 24,6 D 4,5 L315/235 19,5 D 4,6 L315/235 26,7 D 4,7 L315/235 26,7 D 4,8 L315/235 26,7 D 4,9 L315/235 26,7 D 5 L315/235 2,1 D 5,1 L315/235 28,5 D 5,2 L315/235 41,6 D 5,3 L315/235 28,5 D 5,4 L315/235 28,5 D 5,5 L315/235 21,9 D 5,6 L315/235 3,6 D 5,7 L315/235 3,6 D 5,8 L315/235 3,6 D 5,9 L315/235 3,6 D 6 L315/235 23,25 D 6,1 L315/235 32,2 D 6,2 L315/235 32,2 D 6,3 L315/235 32,2 D 6,4 L315/235 32,2 D 6,5 L315/235 24,5 D 6,6 L315/235 34,5 D 6,7 L315/235 34,5 D 6,8 L315/235 34,5 D 6,9 L315/235 34,5 D 7 L315/235 25,85 D 7,1 L315/235 36,1 D 7,2 L315/235 36,1 D 7,3 L315/235 36,1 D 7,4 L315/235 36,1 D 7,5 L315/235 27, D 8 L315/235 27,75 D 8,5 L315/235 29,2 D 9 L315/235 3,45 D 9,5 L315/235 31,4 D1 L315/235 31,9 D1,5 L315/235 33,6 D11 L315/235 34,1 D11,5 L315/235 35,8 D12 L315/235 36,35 D12,5 L315/235 38,45 D13 L315/235 4,8 L=4 mm P72 D 5 L4/3 26,5 D 5,1 L4/3 37,2 D 5,2 L4/3 37,2 D 5,3 L4/3 37,2 D 5,4 L4/3 37,2 D 5,5 L4/3 29,25 D 5,6 L4/3 4,95 D 5,7 L4/3 4,95 D 5,8 L4/3 4,95 D 5,9 L4/3 4,95 D 6 L4/3 26,1 D 6,1 L4/3 36,55 D 6,2 L4/3 36,55 D 6,3 L4/3 36,55 D 6,4 L4/3 36,55 D 6,5 L4/3 29,4 D 6,6 L4/3 32,75 D 6,7 L4/3 32,75 D 6,8 L4/3 32,75 D 6,9 L4/3 32,75 D 7 L4/3 29,4 D 7,1 L4/3 41,5 D 7,2 L4/3 41,5 D 7,3 L4/3 41,5 D 7,4 L4/3 41,5 D 7,5 L4/3 37,2 D 8 L4/3 34, D 8,5 L4/3 36,3 D 9 L4/3 38,1 D 9,5 L4/3 39,65 D1 L4/3 4,75 D1,5 L4/3 43,45 D11 L4/3 45,8 D11,5 L4/3 47,6 D12 L4/3 48,95 D12,5 L4/3 51,75 D13 L4/3 54,25 L=5 mm P182 D 5 L5/45 41,9 D 6 L5/45 43,5 D 7 L5/45 46,55 D 8 L5/45 49,15 D 9 L5/45 49,65 D1 L5/45 55,7 D11 L5/45 57,85 D12 L5/45 61,9 D13 L5/45 68,6 Ajánlott forgácsolási adatok az elızı oldalon. A fúró hosszával arányosan csökkentsük az elıtolást. Kúpos szárú hosszú csigafúrók 2. oldal Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 16

18 T HSS Classic extra hosszú Hosszú csigafúrók ISO3292, HSS, horony: N-3, csúcs: 118, eloxált felület, átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez. Alkalmas: acélhoz 13 MPa-ig, kor.acélhoz 9 MPa-ig. L=16 mm T26 D 3 L16/12 6,7 D 3,5 L16/12 6,95 D 4 L16/12 6,95 D 4,5 L16/12 7,3 D 5 L16/12 7,5 D 5,5 L16/12 8,15 D 6 L16/12 8,65 L=2 mm T27 D 3 L2/15 8,7 D 3,5 L2/15 9,5 D 4 L2/15 9,15 D 4,5 L2/15 9,7 D 5 L2/15 9,75 D 5,5 L2/15 1,65 D 6 L2/15 1,9 D 6,5 L2/15 11,75 D 7 L2/15 12,5 D 7,5 L2/15 13,3 D 8 L2/15 14,45 D 8,5 L2/15 15,15 D 9 L2/15 15,7 D 9,5 L2/15 16,6 D1 L2/15 17,3 L=25 mm T28 D 3,5 L25/187 1,85 D 4 L25/187 1,85 D 4,5 L25/187 11,65 D 5 L25/187 12,3 D 5,5 L25/187 12,9 D 6 L25/187 13,15 D 6,5 L25/187 14,5 D 7 L25/187 15,35 D 7,5 L25/187 16,15 D 8 L25/187 16,45 D 8,5 L25/187 17,5 D 9 L25/187 18,45 D 9,5 L25/187 19,1 D1 L25/187 19,5 D1,5 L25/187 2,25 D11 L25/187 21,25 D11,5 L25/187 23,7 D12 L25/187 24,5 D12,5 L25/187 27,1 D13 L25/187 27,8 L=315 mm T29 D 4 L315/235 13,3 D 4,5 L315/235 14,3 D 5 L315/235 15,15 D 5,5 L315/235 16,45 D 6 L315/235 17,3 D 6,5 L315/235 18,45 D 7 L315/235 19,45 D 7,5 L315/235 2,3 D 8 L315/235 2,9 D 8,5 L315/235 22, D 9 L315/235 22,85 D 9,5 L315/235 23,65 D1 L315/235 24, D1,5 L315/235 25,3 D11 L315/235 25,7 D11,5 L315/235 27, D12 L315/235 27,35 D12,5 L315/235 28,95 D13 L315/235 3,7 L=4 mm T21 D 5 L4/3 19,95 D 5,5 L4/3 19,95 D 6 L4/3 19,6 D 6,5 L4/3 21,6 D 7 L4/3 23, D 7,5 L4/3 24,6 D 8 L4/3 25,55 D 8,5 L4/3 27,3 D 9 L4/3 28,65 D 9,5 L4/3 29,9 D1 L4/3 3,6 D1,5 L4/3 32,9 D11 L4/3 34,4 D11,5 L4/3 35,9 D12 L4/3 36,8 D12,5 L4/3 39,1 D13 L4/3 4,9 Ajánlott forgácsolási adatok az elızı oldalon. A fúró hosszával arányosan csökkentsük az elıtolást. P381 - HSS Flex L3 Köszörült hornyú csigafúró rugalmas szárral, rövid horonnyal. Acél és alumínium fúrásához nehezen hozzáférhető helyen. D 2 36/29 7,35 D 2,5 37/38 6,65 D 3 37/43 6,25 D 3,2 37/43 6,25 D 3,3 37/5 6,25 D 3,5 37/5 9,2 D 4 37/56 7,3 D 4,1 37/56 7, D 4,2 37/56 7,35 D 4,5 37/6 1, D 4,8 37/65 11,2 D 5 38/65 9,1 D 5,2 38/65 1,2 D 5,5 38/7 1,2 D 5,8 38/7 1,3 D 6 38/7 14, D 6,2 38/77 12,2 D 6,5 38/77 13,5 D 6,75 38/82 14,6 D 7,8 38/87 14,6 D 8 38/87 14,3 17 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

19 Kúpos szárú csigafúró T98 - HSS Prec T15 - HSSE Inox DIN345, HSS, horony: N-3, csúcs: 118, eloxált felület, átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez Alkalmas: acélhoz 13 MPa-ig, kor.acélhoz 9 MPa-ig. T98 D 4 MK1 L124/43 14,45 D 4,2 MK1 L124/43 2,75 D 4,5 MK1 L128/47 13,85 D 5 MK1 L133/52 12,8 D 5,5 MK1 L138/57 13,45 D 6 MK1 L138/57 12,6 D 6,5 MK1 L144/63 12,4 D 6,75 MK1 L15/69 12,4 D 7 MK1 L15/69 11,8 D 7,5 MK1 L15/69 13,45 D 8 MK1 L156/75 11,9 D 8,5 MK1 L162/81 13,85 D 9 MK1 L162/81 14,2 D 9,5 MK1 L162/81 15,25 D1 MK1 L168/87 15,8 D1,2 MK1 L168/87 19,7 D1,25 MK1 L168/87 19,5 D1,5 MK1 L168/87 19,1 D1,75 MK1 L175/94 23, D11 MK1 L175/94 19,6 D11,5 MK1 L175/94 19,8 D11,75 MK1 L175/94 3,1 D12 MK1 L182/11 19,5 D12,25 MK1 L182/11 2,2 D12,5 MK1 L182/11 17,9 D12,75 MK1 L182/11 2,6 D13 MK1 L182/11 17,8 D13,25 MK1 L189/18 24,7 D13,5 MK1 L189/18 21,7 D13,75 MK1 L189/18 29,1 D14 MK1 L189/18 17,9 D14,25 MK2 L212/114 26,35 D14,5 MK2 L212/114 23,9 D14,75 MK2 L212/114 3,5 D15 MK2 L212/114 23,95 D15,25 MK2 L218/12 29,7 D15,5 MK2 L218/12 23,95 D15,75 MK2 L218/12 3,7 D16 MK2 L218/12 23,55 D16,25 MK2 L223/125 28,75 D16,5 MK2 L223/125 26,75 D16,75 MK2 L223/125 28,2 D17 MK2 L223/125 25,3 D17,25 MK2 L228/13 3,35 D17,5 MK2 L228/13 27,85 D18 MK2 L228/12 29,7 D18,5 MK2 L233/135 31,35 D18,75 MK2 L233/135 34,1 D19 MK2 L233/135 3,5 D19,25 MK2 L238/14 34,75 D19,5 MK2 L238/14 34,75 D19,75 MK2 L238/14 35,25 T98 D2 MK2 L238/14 32,65 D2,25 MK2 L243/145 42, D2,5 MK2 L243/145 37,95 D2,75 MK2 L243/145 4,45 D21 MK2 L243/145 38,8 D21,5 MK2 L248/15 42,3 D21,75 MK2 L248/15 42,55 D22 MK2 L248/15 41,8 D22,25 MK2 L248/15 45,9 D22,5 MK2 L253/155 45,4 D22,75 MK2 L253/155 48,8 D23 MK2 L253/155 48,5 D23,5 MK3 L276/155 46,65 D24 MK3 L281/16 48,85 D24,25 MK3 L281/16 54,8 D24,5 MK3 L281/16 5,9 D25 MK3 L281/16 46,4 D25,5 MK3 L286/165 57,25 D25,75 MK3 L286/165 65,7 D26 MK3 L286/165 58,5 D26,25 MK3 L286/165 68,7 D26,5 MK3 L286/165 58,5 D27 MK3 L291/17 63,15 D27,5 MK3 L291/17 64, D28 MK3 L291/17 66,2 D28,5 MK3 L296/175 74,6 D29 MK3 L296/175 71,2 D29,5 MK3 L296/175 73,75 D3 MK3 L296/175 76,75 D3,5 MK3 L31/18 92,45 D31 MK3 L31/18 86,55 D31,5 MK3 L31/18 97,55 D32 MK4 L334/185 91,6 D32,5 MK4 L334/185 16,9 D33 MK4 L334/185 98,4 D33,5 MK4 L334/ ,6 D34 MK4 L339/19 11,4 D34,5 MK4 L339/19 13,6 D35 MK4 L339/19 19,4 D35,5 MK4 L339/19 128,9 D36 MK4 L344/ , D36,5 MK4 L344/ ,5 D37 MK4 L344/ ,1 D37,5 MK4 L344/ ,5 D38 MK4 L349/2 139,9 D38,5 MK4 L349/2 176,4 D39 MK4 L349/2 143,3 D39,5 MK4 L349/2 176,4 D4 MK4 L349/2 157,7 D4,5 MK4 L354/25 196,8 D41 MK4 L354/25 186,5 D41,5 MK4 L354/25 21,8 T98 D42 MK4 L3t54/25 195,1 D42,5 MK4 L354/25 216,2 D43 MK4 L359/21 28,6 D43,5 MK4 L359/21 233,1 D44 MK4 L359/21 216,2 D44,5 MK4 L359/21 254,3 D45 MK4 L359/21 224,6 D46 MK4 L364/ ,9 D47 MK4 L364/ ,5 D48 MK4 L369/22 254,3 D49 MK4 L369/22 262,9 D5 MK4 L369/22 275,5 D6-ig és köztes méretekre Kérje ajánlatunkat DIN345, HSSE5, horony: N-3, csúcs: 118, fényes, keresztél-könnyítés, átmérő tűrés: h8. Ajánlott: acélhoz 13 N/mm-ig, kor.acélhoz, nehezen forgácsolható ötvözetekhez. T15 D1 MK1 L168/87 37,4 D1,5 MK1 L168/87 39, D11 MK1 L175/94 37,4 D11,5 MK1 L175/94 39, D12 MK1 L182/11 4, D12,5 MK1 L182/11 42,4 D13 MK1 L182/11 41,5 D13,5 MK1 L189/18 53,65 D14 MK1 L189/18 52,65 D14,5 MK2 L212/114 58,45 D15 MK2 L212/114 53,65 D15,5 MK2 L218/12 59,5 D16 MK2 L218/12 57,4 D16,5 MK2 L223/125 6, D17 MK2 L223/125 57,9 D17,5 MK2 L228/13 63,2 D18 MK2 L228/13 62,1 D18,5 MK2 L233/135 67,95 D19 MK2 L233/135 66,35 D19,5 MK2 L238/14 76,3 D2 MK2 L238/14 74,2 D2,5 MK2 L243/145 85,3 D21 MK2 L243/145 86,3 D21,5 MK2 L248/15 97,45 D22 MK2 L248/15 87,85 D22,5 MK2 L253/155 18,5 D23 MK2 L253/155 12,2 D23,5 MK3 L276/155 18,5 D24 MK3 L281/16 19,5 D24,5 MK3 L281/16 116,9 D25 MK3 L281/16 115,7 D25,5 MK3 L286/ ,3 D26 MK3 L286/ ,8 D26,5 MK3 L286/165 15,5 D27 MK3 L291/17 15,5 D27,5 MK3 L291/17 18, D28 MK3 L291/17 166,6 D28,5 MK3 L296/ ,3 D29 MK3 L296/175 17,3 D3 MK3 L296/ ,9 D31 MK3 L31/18 24, D32 MK4 L334/185 22,4 D34 MK4 L339/19 286,9 D35 MK4 L339/19 273,3 D36 MK4 L344/ ,2 D37 MK4 L344/ , D38 MK4 L349/2 396,8 D39 MK4 L349/2 411,9 D4 MK4 L349/2 398,8 Ajánlott forgácsolási adatok a következı lapon. Kúpos szárú hosszú csigafúrók 2. oldal Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 18

20 Kúpos szárú csigafúró S6 - HSS Standard T379 - HSS Classic DIN345, HSS, hengerelt horony. Alkalmankénti használatra kisebb szilárdságú anyagokhoz. DIN345, HSS, köszörült horony. Professzionális használatra ötvözetlen és gyengén ötvözött acélokhoz. S6 D 5 3,8 D 6 3,9 D 6,5 3,9 D 7 4,25 D 7,5 4,25 D 8 4,65 D 8,5 4,65 D 9 4,65 D 9,5 4,65 D 1 4,65 D 1,2 4,65 D 1,5 4,65 D 11 4,65 D 11,5 4,65 D 12 5, D 12,5 5, D 13 5,2 D 13,5 5,2 D 14 6, D 14,5 6, D 15 6,1 D 15,5 6,1 D 16 6,45 D 16,5 6,9 D 17 7,2 D 17,5 7,2 D 18 7,7 D 18,5 7,7 S6 D 19 8,55 D 19,5 8,55 D 2 9,75 D 2,5 9,75 D 21 1,8 D 21,5 1,8 D 22 11,7 D 22,5 11,7 D 23 12,6 D 23,5 13,7 D 24 13,7 D 24,5 13,7 D 25 14,8 D 25,5 14,8 D 26 16,7 D 26,5 16,7 D 27 18,7 D 27,5 18,7 D 28 19,7 D 28,5 19,7 D 29 21,7 D 29,5 21,7 D 3 25,8 D 3,5 25,8 D 31 26,8 D 31,5 26,8 D 32 27,8 D 32,5 27,8 S6 D 33 33,8 D 33,5 33,8 D 34 33,8 D 34,5 33,8 D 35 38,5 D 35,5 39,4 D 36 39,9 D 36,5 41,3 D 37 46,3 D 38 53, D 38,5 57,3 D 39 59,2 D 4 61,1 D 41 62,5 D 42 67,3 D 43 73,5 D 44 8,8 D 45 84, D 46 88,7 D 48 98,2 D 49 13, D 5 11, D 55 15, D 6 197, D 7 312, T379 D1, 1,45 D1,5 11,2 D11, 11,35 D11,5 11,35 D12, 11,55 D12,5 12,15 D13, 11,7 D13,5 13, D14, 13, D14,5 15, D15, 17,4 D15,5 17,4 D16, 17,1 D16,5 19,4 D17, 18,35 D17,5 2,25 D18, 21,55 D18,5 22,75 D19, 22,15 D19,5 25,25 D2, 23,7 D2,5 27,55 D21, 28,15 D21,5 3,7 D22, 3,35 D22,5 32,95 D23, 35,2 D23,5 33,9 T379 D24, 35,5 D24,5 36,95 D25, 33,65 D25,5 41,55 D26, 42,15 D26,5 42,45 D27, 45,85 D27,5 46,45 D28, 48, D28,5 54,15 D29, 51,7 D29,5 53,55 D3, 55,7 D3,5 67,5 D31, 62,85 D31,5 7,8 D32, 66,45 D33, 71,45 D34, 8,2 D35, 79,4 D36, 89,25 D37, 92,3 D38, 11,5 D39, 14, D4, 114,5 Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc T Vc T98 T Vc T f D1 D15 D25,3,4,45,3,4,45,18,24,28,18,24,28,21,28,33,18,24,28,21,28,33,3,4,45,21,28,33,21,28,33,21,28,33,21,28,33,21,28,33 Morse kúp méretek: MK1 MK2 MK3 MK4 MK5 D1 12, ,1 31,6 44,7 d ,1 25,2 36,5 L4 65, o 3, ,5 6,5 19 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

21 Kúpos szárú csigafúró T11 - Classic hosszú T Classic extra hosszú DIN341, HSS, horony: N-3, csúcs: 118, eloxált felület, átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez. Alkalmas: acélhoz 13 MPa-ig, kor.acélhoz 9 MPa-ig. Nfe6676, HSS, horony: N-3, csúcs: 118, eloxált felület, átmérő tűrés: h8. Ajánlott: acélhoz 1 MPa-ig, öntöttvashoz, rézhez. Alkalmas: acélhoz 13 MPa-ig, kor.acélhoz 9 MPa-ig. T11 D 7, MK1 L174/ 93 15,8 D 7,5 MK1 L174/ 93 16,65 D 8, MK1 L181/1 16,95 D 8,5 MK1 L181/1 16,95 D 9, MK1 L188/17 18,7 D 9,5 MK1 L188/17 2,4 D1, MK1 L197/116 21,5 D1,2 MK1 L197/116 35,3 D1,5 MK1 L197/116 21,9 D11, MK1 L26/125 21,5 D11,5 MK1 L26/125 27,1 D11,75 MK1 L26/125 36,45 D12, MK1 L215/134 22,5 D12,5 MK1 L215/134 25,4 D12,75 MK1 L215/134 33,6 D13, MK1 L215/134 23,1 D13,5 MK1 L223/142 25,15 D13,75 MK1 L223/142 42,1 D14, MK1 L223/142 25,95 D14,5 MK2 L245/147 32,7 D15, MK2 L245/147 32,7 D15,25 MK2 L251/153 42,7 D15,5 MK2 L251/153 32,1 D15,75 MK2 L251/153 49,9 D16, MK2 L251/153 33,25 D16,25 MK2 L257/159 5,6 D16,5 MK2 L257/159 36,2 D17, MK2 L257/159 36,2 D17,5 MK2 L263/165 41,45 D17,75 MK2 L263/165 53,2 D18, MK2 L263/165 4,25 D18,5 MK2 L269/171 45,55 D19, MK2 L269/171 42,6 D19,5 MK2 L275/177 49,6 D19,75 MK2 L275/177 58,35 D2, MK2 L275/177 45,55 D2,25 MK2 L282/184 64,8 D2,5 MK2 L282/184 58,35 D21, MK2 L282/184 52,6 D21,5 MK2 L289/191 63,6 D22, MK2 L289/191 59,55 D22,5 MK2 L296/198 7,1 D23, MK2 L296/198 59,55 D23,5 MK3 L319/198 75,85 D24, MK3 L327/26 76,5 D24,5 MK3 L327/26 81,15 D25, MK3 L327/26 76,5 D25,5 MK3 L335/214 92,25 D26, MK3 L335/214 8,55 D26,5 MK3 L335/214 95,1 D27, MK3 L343/222 86,95 D27,5 MK3 L343/ ,1 D28, MK3 L343/222 99,25 D28,5 MK3 L351/23 133,1 D29, MK3 L351/23 18,6 D29,5 MK3 L351/23 133,1 D3, MK3 L351/23 111,4 D3,5 MK3 L36/ ,9 D31, MK3 L36/ ,2 D31,5 MK3 L36/ ,4 D32, MK4 L397/ ,2 D33, MK4 L397/248 15,6 D34, MK4 L46/ ,2 D35, MK4 L46/ ,5 D36, MK4 L416/ ,5 D37, MK4 L416/ ,9 D38, MK4 L426/ ,4 D39, MK4 L426/ ,7 D4, MK4 L426/277 27,8 T24 D 6 L315/235 MK1 28,55 D 7 L315/235 MK1 28,95 D 8 L315/235 MK1 31,4 D 9 L315/235 MK1 41,6 D1 L315/235 MK1 5, D11 L315/235 MK1 6,9 D11,5 L315/235 MK1 61,5 D12 L315/215 MK2 56,5 D12,5 L315/215 MK2 58,55 D13 L315/215 MK2 57,4 D13,5 L315/215 MK2 62,4 D14 L315/215 MK2 6,55 D14,5 L315/215 MK2 71,15 D15 L315/215 MK2 63,7 D15,5 L315/215 MK2 73,35 D16 L315/215 MK2 66,5 D16,5 L315/215 MK2 76,75 D17 L315/215 MK2 71,15 D17,5 L315/215 MK2 79,45 D18 L315/215 MK2 76,35 D18,5 L315/215 MK2 82,85 D19 L315/215 MK2 82,85 Ajánlott forgácsolási adatok az elızı oldalon. A hosszú furatoknál csökkentsük az elıtolást. D19,5 L315/215 MK2 87,35 D2 L315/215 MK2 84,25 D2,5 L315/215 MK2 9,25 D21 L315/215 MK2 91,8 D21,5 L315/215 MK2 96,35 D22 L315/215 MK2 92,95 D22,5 L315/215 MK2 11,5 D23 L315/215 MK2 11,5 T25 D1 L4/32 MK1 58,4 D1,5 L4/32 MK1 63,5 D11 L4/32 MK1 63,5 D11,5 L4/32 MK1 66,65 D12 L4/3 MK2 65,4 D12,5 L4/3 MK2 65,4 D13 L4/3 MK2 69,25 D13,5 L4/3 MK2 69,25 D14 L4/3 MK2 69,35 D14,5 L4/3 MK2 69,35 D15 L4/3 MK2 75,55 D15,5 L4/3 MK2 75,55 D16 L4/3 MK2 79,6 D16,5 L4/3 MK2 79,6 D17 L4/3 MK2 84, D17,5 L4/3 MK2 84, D18 L4/3 MK2 87,7 D18,5 L4/3 MK2 87,7 D19 L4/3 MK2 13,5 D19,5 L4/3 MK2 13,5 D2 L4/3 MK2 19,3 D2,5 L4/3 MK2 19,3 D21 L4/3 MK2 112,7 D21,5 L4/3 MK2 112,7 D22 L4/3 MK2 123, D22,5 L4/3 MK2 123, D23 L4/3 MK2 124,2 D24 L4/275 MK3 125,6 D25 L4/275 MK3 126,8 D26 L4/275 MK3 134,3 D27 L4/275 MK3 14,4 D28 L4/275 MK3 146,6 D29 L4/275 MK3 155,2 D3 L4/275 MK3 158,4 D31 L4/275 MK3 175,3 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 2

22 Központfúró és NC bekezdıfúró A alak (6 ) B alak (védőkúpos) R alak (rádiuszos) D alak (menetes furathoz) DR alak (menetes furathoz) NC 9 NC 12 Keményfém központfúró M81 A alak (6 ) M81H A alak (6 ) Hard'X M8118 A alak (6 ) hosszú M8112 R alak DIN333-A, VHM-K15F, kúp: 6. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, alumíniumhoz, rézhez, műanyaghoz M81 DIN333-A, VHM-K15F +TiAlN, kúp: 6. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz. Alkalmas acélhoz 67 Hrc-ig. M81H A,5x3,15 24,45 27,65 A,8x3,15 24,45 27,5 A 1x3,15 25,9 29,75 A 1x4 25,95 29,85 A 1,25x3,15 25,9 29,75 A 1,5x5 32,35 36,5 A 1,6x4 25,95 29,85 A 2x5 32,35 36,5 A 2x6 38,45 43,5 A 2,5x6,3 29, 31,5 A 2,5x8 46,35 53,3 A 3x1 62,1 7 A 3x8 46,35 53,3 A 3,15x8 46,35 53,3 A 4x1 62,1 7 A 5x12 14,8 114,75 A 5x12,5 14,8 114,75 A 6,3x16 165,15 178,2 DIN333-A, VHM-K15F, kúp: 6 Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, alumíniumhoz, rézhez, műanyaghoz. M8118 A 1x4 L=1 78,5 A 2x6 L=1 82,3 A 3x8 L=1 97,2 A 4x1 L=1 127, DIN333-R, VHM-K15F, kúp: rádiuszos. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, alumíniumhoz, rézhez, műanyaghoz. M8112 R,5x3,15 34,4 R 1x3,15 35,8 R 1,25x3,15 35,8 R 1,6x4 35,9 R 2x5 44,4 R 2,5x6,3 52,9 R 3,15x8 62,7 R 4x1 83,6 M M x4 59,8 9 2x6 65,8 9 3x8 86, 9 4x1 116, Tengelyvég megmunkáló fej Többfunkciós tengelyvég megmunkáló szerszám esztergagépekre: központfúrás, éltompítás, homlokesztergálás egy műveletben. R-KIT1 központozó fej D 7-2 mm 338,- tengelyhez Vele járó tartozék: 1xR1 alaptest, 1xR-1, 1xR-11, 1xR-15, 1xR-16 R-KIT2 központozó fej D 7-51 mm 584,- tengelyhez Vele járó tartozék: 1xR2 alaptest, 2xR-1, 1xR-11, 2xR-15, 1xR-16 Külön tartozékok: R-1 lapkatartó 9 73,4 R-11 lapkatartó 45 7,4 R-15 kemfém lapka 9 8, R-16 kemfém lapka 45 7,15 R-2 fúrótartó D4 / D5 / D6 / D6,3 / D8 9,3 R-2 fúrótartó D1 / D11,2 / D12 86,3 21 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

23 Gyorsacél központfúró Központfúró és NC bekezdıfúró M3 A alak, Standard M11 A alak, Classic DIN333-A, HSS, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Ötvözetlen vagy gyengén ötvözött acélhoz. M16 A alak, BAL DIN333-A-LH, HSS, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. M3 M11 M16 A,5x3,15-3,45 5,25 A,63x3,15-3,45 5,25 A,75x3,5-3,95 6,95 A,8x3,15-3,45 5,25 A 1x3,15 2,75 3,45 5,25 A 1x4 2,75 3,5 - A 1,25x3,15-3,45 5,25 A 1,25x4, - 3,55 - A 1,5x5 3, 3,75 6,85 A 1,6x4 2,75 3,5 5,3 A 1,6x5-3,95 6,85 A 2x5 3, 3,75 5,8 A 2x6 3,4 4,25 7,75 A 2x6,3-4,4 7,75 A 2,5x6,3 3,4 4,25 6,55 A 2,5x8 3,9 4,85 9,1 A 3x8 3,9 4,85 12,25 A 3x1 5, 6,25 9,1 A 3,15x8 3,9 4,85 12,25 A 3,15x1-6,4 7,85 A 4x1 5, 6,25 1,5 A 4x12 8,5 1,65 17,2 A 4x12,5-1,85 17,2 A 5x12 8,5 1,65 17,2 A 5x12,5 8,5 1,65 15,4 A 5x14-13,75 25,95 A 5x16-15,85 32,5 A 6x18-22,1 - A 6,3x16-15,4 28,95 A 6,3x2-3,7 5,35 A 8x2-29,1 - A 8x25-5,95 - A1x25-5,95 - A1x31,5-121, - A12,5x31,5-95, - M1 A alak, Cobalt DIN333-A, HSSE, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Általános használatra ötvözött acélokhoz. M811 A alak, TiN DIN333-A, HSSE +TiN, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Általános használatra ötvözött acélokhoz. Nagyobb termelékenység és élettartam. M1 M811 A,5x3,15-8,15 A,8x3,15-8,15 A 1x3,15 4,8 8,15 A 1x4 4,55 8,15 A 1,25x3,15 4,8 8,15 A 1,5x5 5,3 8,65 A 1,6x4 4,8 8,15 A 2x5 5,3 8,65 A 2x6 6,1 9,85 A 2,5x6,3 6,1 9,85 A 2,5x8 6,9 11,2 A 3x1 8,75 14,75 A 3x8 6,9 11,2 A 3,15x8 6,9 11,2 A 4x1 8,75 14,75 A 4x12 14,35 25,5 A 5x12 14,35 25,5 A 5x12,5 14,35 25,5 A 5x14 19,25 A 6,3x16-36,5 A 8x2-67,1 M15 - A alak, HSSE8 DIN333-A, HSSE8, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Nagyszilárdságú és korrózióálló acélhoz. M91 A alak Red X DIN333-A, HSSE8 +TiAlN, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Nagyszilárdságú és korrózióálló acélhoz. Nagy termelékenység és élettartam. M15 M91 A 1x3,15 7,8 15,5 A 1,25x3,15 7,8 15,5 A 1,6x4 7,85 15,1 A 2x5 8,2 15,65 A 2,5x6,3 9,8 17,2 A 3,15x8 11,15 2,85 A 4x1 14,6 26,5 A 5x12,5 24,3 - Hosszú központfúrók 23. oldal Keményfém központfúrók 21. oldal Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc HSS, HSSE Vc TiN Vc Red X Vc, keményfém f, D 2 D 3 D 6 D1 D16,15,2,15,2,3,4,1,15,3,4,1,15,3,4,1,15,3,4,1,15,3,4,1,15,3,4,1,15,1,2,4,5,1,15,25,1,15,25,7,9,15,2,7,9,15,2,2,3,7,1,3,4,1,15,9,2,35,4 Bevonatos szerszámoknál az elıtolás növelhetı. TiN 5%, Red X 1 %, Keményfém: 12 % Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 22

24 Központfúró és NC bekezdıfúró M13 B alak, Classic M12 R alak, Classic M285 - D alak, Cobalt M28 - D alak, lapolt M287 - DR alak, Cobalt M288 - DR alak, lapolt DIN333-B, HSS, kúpszög: 12 /6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12 DIN333-R, HSS, rádiuszos kúp, nagy átmérő tűrés: h8, kis átmérő tűrés: k12 DIN332/2-D, HSSE. Menetmagfurat és csúcsfészek készítése tengelyvégeken. DIN332/2-DR, HSSE. Menetmagfurat és csúcsfészek készítése tengelyvégeken. M13 B,5x3 8,4 B,75x4 7,15 B 1x4 5,85 B 1x6 7,5 B 1,25x5 5,9 B 1,5x5 6,65 B 1,5x8 8,7 B 1,6x6,3 6, B 2x1 1,45 B 2x6 7,5 B 2x8 7, B 2,5x1 8,75 B 2,5x12, 15,7 B 2,5x8 8,7 B 3x8 8,7 B 3x1 1,45 B 3x14, 19,7 B 3,15x11,2 12,6 B 4x1 1,45 B 4x12, 14,7 B 4x14, 17,45 B 4x16, 25,5 B 4x18, 27,65 B 5x12, 14,7 B 5x14, 19,7 B 5x18, 25,5 B 5x2, 44,5 B 6x18, 27,65 B 6x25, 67,45 B 6,3x2, 34,4 B 6,3x25, 67,45 B 8x25, 57,5 B1x31,5 128,85 M12 R,5x3 7,2 R,5x3,15 3,45 R,5x3,5 7,2 R,75x3,5 4,1 R,8x3,15 3,45 R 1x3,15 3,45 R 1x4 3,7 R 1,25x3,15 3,45 R 1,25x4 3,7 R 1,5x5 4,1 R 1,6x4 3,5 R 1,6x5 4,1 R 2x5 3,75 R 2x6 4,45 R 2x6,3 4,45 R 2,5x6,3 4,25 R 2,5x8 4,9 R 3x1 6,35 R 3x8 4,9 R 3,15x8 4,9 R 3,15x1 6,35 R 4x1 6,2 R 4x12 1,85 R 4x12,5 1,85 R 5x12 1,85 R 5x12,5 1,65 R 5x14 14,2 R 5x16 16, R 6,x18 23,35 R 6,3x16 15,5 R 6,3x2 31,7 R 8x2 29,4 R1x25 5,75 R12,5x31,5 12,25 M285 D - M 3 43,1 D - M 4 34,7 D - M 5 36,8 D - M 6 43,1 D - M 8 48,35 D - M1 52,8 D - M12 66,5 M28 D - M 4 45,8 D - M 5 5,95 D - M 6 56,9 D - M 8 59,15 D - M1 68,1 D - M12 88,75 D - M16 154, D - M2 28, D - M24 37, M287 DR - M4 4, DR - M5 42,45 DR - M6 49,5 DR - M8 55,5 DR - M1 6,6 DR - M12 76,3 M288 DR - M4 59,15 DR - M5 65,75 DR - M6 73,4 DR - M8 76,4 DR - M1 87,55 DR - M12 116,75 DR - M16 262, DR M2 389, Központfúró A alak: 22. oldal További kínálatunk: 9 M18 - A alak, Cobalt, hosszú központfúró HSSE, kúpszög: 6 nagy átmérő tűrés: h8, kis átmérő tűrés: k12. Általános használatra ötvözött acélokhoz. M18 A,75x3,5 L= 6 7, A,75x3,5 L=12 22,75 A 1x4 L= 6 6,95 A 1x4 L=1 12,2 A 1x4 L=12 16,3 A 1x4 L=15 19,6 A 1,5x5 L= 6 6,75 A 1,5x5 L=1 12, A 1,5x5 L=12 16, A 1,5x5 L=15 19,35 M18 A 2x5 L=2 4,75 A 2x6 L= 8 7,3 A 2x6 L=1 12, A 2x6 L=12 16, A 2x6 L=15 19,35 A 2,5x6,3 L=2 4 A 2,5x8 L= 8 9,1 A 2,5x8 L=1 12, A 2,5x8 L=12 18,45 A 2,5x8 L=15 22,5 M18 A 3x8 L= 8 9,1 A 3x8 L=1 12, A 3x8 L=12 18,45 A 3x8 L=15 22,5 A 3x1 L=1 12, A 3x1 L=12 21,35 A 3x1 L=15 25,4 A 3,15x8 L=2 37,75 A 4x1 L=1 12, A 4x1 L=12 21,35 M18 A 4x1 L=15 25,4 A 4x1 L=2 41,5 A 4x12 L=1 15,9 A 4x12 L=12 26,5 A 4x12 L=15 3,7 A 5x12 L=1 15,9 A 5x14 L=12 32,1 További kínálatunk: B alak, R alak, 9 23 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

25 Keményfém NC bekezdıfúró Központfúró és NC bekezdıfúró M keményfém M keményfém M819H - 14 Hard'X M8195H - 9 Hard'X Iso1898, VHM-K15F +TiAlN, átmérő tűrés: h6. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz. Hard X bevonattal 67 Hrc-ig. M8195 M8195H D 2 L4 21,75 23,2 D 3 L45 16,45 18,5 D 4 L5 17,7 19,25 D 5 L5 18,85 2,4 D 6 L5 2,35 22,45 D 8 L6 28,75 31,2 D1 L7 42, 45,5 D12 L7 59,4 63, D14 L75 88,2 93, D16 L8 1,2 15,5 D2 L8 18,65 187,8 M8196H - 12 Hard'X Iso1898, VHM-K15F +TiAlN, átmérő tűrés: h6. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz. Hard X bevonattal 67 Hrc-ig. M8196 M8196H D 2 L4 21,75 23,2 D 3 L45 16,45 18,5 D 4 L5 17,7 19,25 D 5 L5 18,85 2,4 D 6 L5 2,35 22,45 D 8 L6 28,75 31,2 D1 L7 42, 45,5 D12 L7 59,4 63, D14 L75 88,2 93, D16 L8 1,2 15,5 D2 L8 18,65 187,8 Iso1898, VHM-K15F +TiAlN, átmérő tűrés: h6. Ajánlott: kemény ötvözetekhez 67 HRc-ig. (A 14 jobban megközelíti a nagyszilárdságú anyagokhoz ajánlott csigafúrók csúcsszögét, s így jobb megvezetést ad.) M819H D 6 L=4 27,7 D 8 L=4 38,9 D1 L=7 53,6 D12 L=7 75,8 D16 L=7 125, Gyorsacél NC bekezdıfúró M19-9 Classic M195-9 Cobalt M Cobalt ISO1898, HSS, átmérő tűrés: h6. Gyengén ötvözött acélhoz és lágy anyagokhoz. ISO1898, HSSE. Általános használatra. M995-9 Red X ISO1898, HSSE. Általános használatra M Red X ISO1898, HSSE +TiAlN, ármérő tűrés: h6. Nagyszilárdságú és korrózióálló acélokhoz. ISO1898, HSSE +TiAlN, ármérő tűrés: h6. Nagyszilárdságú és korrózióálló acélokhoz. M19 M195 M995 D 2 L49-9,85 12,9 D 3 L5-7,75 11,15 D 4 L52 6,4 8, 11,8 D 5 L6 6,9 8,7 12,45 D 6 L66 7,15 8,95 13,8 D 8 L79 8,75 1,9 16,4 D1 L89 9,95 12,4 18,95 D12 L12 13,65 17,5 25,8 D14 L115-24,35 35,75 D16 L115 19,75 24,7 37,4 D18 L13-46,1 64,1 D2 L131 38,2 47,7 67,1 D25 L138-66,6 91,35 Hosszú NC bekezdıfúró M196 M996 D 2 L49 9,85 12,9 D 3 L5 7,75 11,15 D 4 L52 8, 11,8 D 5 L6 8,7 12,45 D 6 L66 8,95 13,8 D 8 L79 1,9 16,4 D1 L89 12,4 18,95 D12 L12 17,5 25,8 D14 L115 24,35 35,75 D16 L115 24,7 37,4 D18 L13 46,1 64,1 D2 L131 47,7 67,1 D25 L138 66,6 91,35 Balos NC bekezdıfúró M197-9 HSSE M997-9 HSSE Red X M keményfém M8197H - 9 keményfém Hard'X M HSSE M HSSE Red X M keményfém M8199H - 12 keményfém Hard'X M192 9 HSSE M HSSE Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 24

26 Duo NC bekezdıfúró Központfúró és NC bekezdıfúró M16-6 Cobalt M16L - 6 L1 M16XL - 6 L15 M19-9 Cobalt M19L - 9 L1 M19XL - 9 L15 HSSE, átmérő tűrés: h7. Általános használatra. M916-6 Red X M916L - 6 L1 Red X M916XL - 6 L15 Red X HSSE, átmérő tűrés: h7. Általános használatra. M919-9 Red X M919L - 9 L1 Red X M919XL - 9 L15 Red X HSSE + Red X bevonat, átmérő tűrés: h7. Kobaltos gyorsacél hő- és kopásálló bevonattal. Korrózióálló és más erősen ötvözött acélhoz 55 HRC keménységig. HSSE + Red X bevonat, átmérő tűrés: h7. Kobaltos gyorsacél hő- és kopásálló bevonattal. Korrózióálló és más erősen ötvözött acélhoz 55 HRC keménységig. M16 M916 D 3x,5 L4 6,7 9,5 D 4x1, L45 6,95 1,15 D 6x2, L55 7,7 11,9 D 8x2,5 L65 9,5 14,2 D1x3, L75 1,75 16,4 D12x3,5 L85 14,8 22,25 D16x4, L9 21,35 32,4 D2x5, L1 41,4 58,2 M16L M916L D 3x,5 L1 1 14,55 D 4x1, L1 1,5 15,25 D 6x2, L1 11,6 17,85 D 8x2,5 L1 14,2 21,2 D1x3, L1 16,1 24,5 D12x3,5 L1 22,2 33,35 M16XL M916XL D 8x2,5 L15 18,9 28,35 D1x3, L15 21,4 32,65 D12x3,5 L15 29,55 44,5 D16x4, L15 32,25 48,6 D2x5, L15 62,35 86,95 M19 M919 D 3x,5 L4 6,7 9,5 D 4x1, L45 6,95 1,15 D 6x2, L55 7,7 11,9 D 8x2,5 L65 9,5 14,2 D1x3, L75 1,75 16,4 D12x3,5 L85 14,8 22,25 D16x4, L9 21,35 32,4 D2x5, L1 41,4 58,2 M19L M919L D 3x,5 L1 1 14,55 D 4x1, L1 1,5 15,25 D 6x2, L1 11,6 17,85 D 8x2,5 L1 14,2 21,2 D1x3, L1 16,1 24,5 D12x3,5 L1 22,2 33,35 M19XL M919XL D 8x2,5 L15 18,9 28,35 D1x3, L15 21,4 32,65 D12x3,5 L15 29,55 44,5 D16x4, L15 32,25 48,6 D2x5, L15 62,35 86,95 Új generációs NC bekezdőfúró. Gazdaságos, mert 2 fúrónak felel meg egy áráért. Optimális 118 kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent. 25 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

27 Lépcsıs fúró Keményfém M8254H - 9 DIN336 szerinti menetmagfurat és 9 süllyesztés egy lépésben, VHM-K15 +Hard X. Csúcsszög: 14, szárátmérő tűrése: h6. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz. Alkalmas acélhoz 67 HRC-ig. M8254H M 3 D 6,x2,5 26,65 M 4 D 6,x3,3 31, M 5 D 6,x4,2 34,55 M 6 D 8,x5, 41,6 M 8 D1,x6,8 58,9 M1 D12,x8,5 79,3 M12 D14,x1,2 18,35 Gyorsacél M Cobalt M255-9 Cobalt M254-9 Cobalt Magafor-Norm, HSSE. Hengeres fejű csavarok férőhelyének fúrásához. M Red X Magafor-Norm, HSSE. Kúpos fejű csavarok férőhelyének fúrásához. M Red X Magafor-Norm, HSSE. Menet magfurat fúrása és kúpsüllyesztés egy lépésben. M257-9 HSSE hosszú Magafor-Norm, HSSE +TiAlN. Hengeres fejű csavarok férőhelyének fúrásához. M256 M2756 M 2 D4,3x2,4 1,75 14,55 M 2,5 D5x2,9 1,85 14,65 M 3 D6x3,4 1,9 14,95 M 4 D8x4,5 12,9 16,75 M 5 D1x5,5 14,5 18,25 M 6 D11x6,6 18,15 22, M 8 D15x9 33,95 38,8 M1 D18x11 49,75 54,6 M12 D2x14 65,1 72,35 M14 D24x16 131,55 139,85 Magafor-Norm, HSSE +TiAlN. Kúpos fejű csavarok férőhelyének fúrásához. M255 M2755 M 2 D4,6x2,2 1,75 14,55 M 2,5 5,7x2,7 1,85 14,65 M 3 D6,5x3,2 1,9 14,95 M 3,5 7,6x3,7 12,75 16,6 M 4 D8,6x4,3 12,9 16,75 M 5 D1,4x5,3 14,5 18,25 M 6 D12,4x6,4 18,15 22, M 8 D16,4x8,4 33,95 38,8 M1 2,4x1,5 49,75 54,6 M12 D25x13 131,55 139,85 Magafor-Norm, HSSE. Menet magfurat fúrása és kúpsüllyesztés egy lépésben. M254 M 3 D 3,4x2,5 15,45 M 4 D 4,5x3,3 16,35 M 5 D 5,5x4,2 17,35 M 6 D 6,6x5 18,45 M 8 D 9x6,8 22,2 M1 D11x8,5 29,3 M12 D14x1,2 39,25 M14 D16x12 1,45 M16 D18x14 125,7 M257 M 4 L11/3 42, M 5 L11/3 44,4 M 6 L11/3 47,25 M 8 L11/3 62,4 M1 L11/3 75,65 Csapos süllyesztık: 31. oldal Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 26

28 Lemezfúró Lépcsıs és kúpos lemezfúró T488 - HSS M47 - HSS+TiN T487 - HSSE Inox T386 - HSS, kúpos Egyenes horony, általános használatra TiN bevonat, nagyobb éltartam. Csavart horony, könnyebb előtolás és V alakú sorjázó él. Kobaltos gyorsacél oxidált felület. Korrózióálló acélhoz. T488 M47 T487 D d6 11, D d6-15,65 4,1 D d8 18,6 21,9 51,25 D d1 36,3 4,65 74,2 D 5-32,5 5-7,5-9,7-12,7-15,2-16,2-18,6-2,4-22,5-25,4-28,3-3,5-32,5 d1-53,15 - D ,5-15,2-18,6-2,4-22, ,3-3, d1 47,4-117,7 D mm d1-65,65 - Ajánlott fordulatszám: N = 5 7 ford/min Általános használatra. T386 D 3-14 L58 d6 13, D 5-2 L71 d8 18,8 D 5-31 L13d9 42, D16-3,5 L76 d9 27,7 D24-4 L89 d1 55,25 Körkivágó - Karosszéria fúró - Ponthegesztés lefúró XT552 - HSS Bimetal 27 L=38 XT552 D19 5,1 D22 5,8 D25 5,95 D27 6,35 D29 6,75 D3 7,5 D32 7,3 D35 7,45 D38 7,6 D4 7,85 D44 8,3 D51 8,55 D57 9,25 D6 9,65 D65 1,65 D65+kpf+szár 12,4 D67 1,9 D67+kpf+szár 11,2 D68 12, D73 12,7 D76 12,95 D83 13,4 D92 15,75 D95 16,85 D12 17,1 Központfúró 3, Hexa szár ,5 Hexa szár ,5 SDS+ szár , SDS+ szár , T27 - HSS kéthegyő HSS, önközpontozó. Élszalag nélküli kialakítás, vékony lemezekben jobb megvezetés, a furat átszakadása után nem szorul be. T27 D 2 L38/1 3,35 D 2,2 L4/1 3,2 D 2,5 L43/1 1,9 D 3 L46/1 1,7 D 3,1 L49/12 2,8 D 3,2 L49/12 1,75 D 3,3 L49/12 1,75 D 3,5 L52/12 1,9 D 3,8 L55/14 3,35 D 4 L55/14 1,9 D 4,1 L55/14 1,95 D 4,2 L55/14 1,95 D 4,5 L58/14 2,15 D 4,8 L62/16 4,95 D 4,9 L62/16 3,65 D 5 L62/16 2,45 D 5,1 L62/16 3,45 D 5,2 L62/16 3,45 D 5,5 L66/18 5,1 D 6 L66/18 3,3 D 6,5 L7/2 6,3 D 7 L74/2 7,45 D 7,5 L74/2 7,65 D 8 L79/2 5,3 D 9 L82/22 9,7 D1 L89/25 1,4 T374 - HSS Classic M21 - HSSE Cobalt M291 HSSE+Red X M821 Keményfém lapkás Ponthegesztés lefúráshoz, hagyományos fúrógéppel T374 D 3 L46/16 1,2 D 3,3 L49/18 1,5 D 3,5 L52/2 1,4 D 4 L55/22 1,55 D 4,2 L55/22 1,75 D 4,5 L55/22 1,8 D 5 L62/26 1,9 D 5,2 L62/26 3,9 D 5,5 L68/28 2,5 D 6 L66/28 2,5 D 8 79/37 4,25 D1 89/43 6,6 M21 D 6 L66/28 4,3 D 7 L74/34 5,6 D 8 L79/37 5,8 D1 L89/43 7,9 M291 D 6 L66/28 6,8 D 8 L79/37 8,5 D1 L89/43 1,7 M821 D 8 L8/4 31,3 M22-M23 - HSSE8 M293 - HSSE8+Red X M823 - Keményfém Ponthegesztés lefúráshoz pneumatikus ponthegesztés-lefúró pisztolyba M22 D 8 L38/15 6,7 M23 D 6 L45/15 5,8 D 8 L45/15 13,45 M293 D 8 L45/15 11, M823H D 8 L45/15 62,8 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

29 Magfúró Univerzális befogás (Weldon 19, Gyorsbefogás). Mágnestalpas fúrógépek kedvelt szerszáma. Rövid átmenő furatoknál a magfúró teljesítmény és nyomatékigénye kisebb a csigafúróénál. T75 HSS rövid T7 HSS+TiAlN rövid T76 HSS hosszú T71 HSS+TiAlN hosszú Ötvözetlen és gyengén ötvözött acélhoz, műanyagokhoz. Ötvözetlen és ötvözött acélhoz, korrózióálló acélhoz, műanyagokhoz. Ötvözetlen és gyengén ötvözött acélhoz, műanyagokhoz. Ötvözetlen és ötvözött acélhoz, korrózióálló acélhoz, műanyagokhoz. T75 T7 D12 L65/3 z3 13,9 21,4 D13 L65/3 z3 14,1 21,7 D14 L65/3 z4 14,3 21,9 D15 L65/3 z4 14,3 22, D16 L65/3 z5 14,3 22,1 D17 L65/3 z5 15,4 23,6 D18 L65/3 z5 15,5 23,8 D19 L65/3 z5 15,2 23,4 D2 L65/3 z5 16,4 25,2 D21 L65/3 z5 16,9 26, D22 L65/3 z6 17,6 27, D23 L65/3 z6 18,2 28, D24 L65/3 z6 18,8 29, D25 L65/3 z6 19,4 29,9 D26 L65/3 z6 2, 3,8 D27 L65/3 z6 21,5 33,1 D28 L65/3 z8 22,3 34,4 D29 L65/3 z8 35,6 D3 L65/3 z8 23,7 36,5 D31 L65/3 z8 39,8 D32 L65/3 z8 25,7 39,5 D33 L65/3 z8 43,5 D34 L65/3 z1 44,6 D35 L65/3 z1 31,9 49, D36 L65/3 z1 5,2 D37 L65/3 z1 53,1 D38 L65/3 z1 35, 53,8 D39 L65/3 z1 55,8 D4 L65/3 z12 37,1 57,1 D41 L65/3 z12 59,4 D42 L65/3 z12 4,7 62,6 D43 L65/3 z12 63,9 D44 L65/3 z12 68,4 D45 L65/3 z12 45,9 7,6 D46 L65/3 z14 72, D47 L65/3 z14 74,4 D48 L65/3 z14 5,6 77,9 D49 L65/3 z14 79, D5 L65/3 z14 52,6 81, T76 T71 D12 L87/5 z3 2,5 31,6 D13 L87/5 z3 2,6 31,8 D14 L87/5 z4 2,8 31,9 D15 L87/5 z4 2,9 32,1 D16 L87/5 z5 21,1 32,4 D17 L87/5 z5 21,2 32,6 D18 L87/5 z5 21,3 32,7 D19 L87/5 z5 21,5 33,1 D2 L87/5 z5 22,5 34,6 D21 L87/5 z5 23,1 35,5 D22 L87/5 z6 23,8 36,6 D23 L87/5 z6 25,4 39, D24 L87/5 z6 26,1 4,2 D25 L87/5 z6 26,3 4,4 D26 L87/5 z6 27,5 42,3 D27 L87/5 z6 29,3 45,1 D28 L87/5 z8 3,6 47, D29 L87/5 z8 49, D3 L87/5 z8 33,2 51, D31 L87/5 z8 53,5 D32 L87/5 z8 36,3 55,9 D33 L87/5 z8 58,6 D34 L87/5 z1 6,8 D35 L87/5 z1 41,1 63,3 D36 L87/5 z1 66,1 D37 L87/5 z1 67,2 D38 L87/5 z1 45,3 69,6 D39 L87/5 z1 74,6 D4 L87/5 z12 49,8 76,6 D41 L87/5 z12 77,4 D42 L87/5 z12 55,3 85,1 D43 L87/5 z12 87,7 D44 L87/5 z12 9, D45 L87/5 z12 59,1 9,9 D46 L87/5 z14 97,5 D47 L87/5 z14 99,1 D48 L87/5 z14 66,5 12, D49 L87/5 z14 13, D5 L87/5 z14 67,5 14, T73 kúpsüllyesztı HSS, Weldon 19 befogással. D25 z3 62,7 D3 z3 69,7 D4 z3 82,7 D55 z3 124, Tartozékok: kilökıtüske D 6,34 x 77 6,35 D 6,34 x 1 6, Morse/Weldon adapter MK2 71,4 MK3 76, Morse/Weldon adapter belsı hőtéssel MK2 165,9 MK3 169, Fein adapter Quick-In/Weldon19 17, Magfúróval együtt 9, Ajánlott forgácsoló sebesség (Vc, m/min) és elıtoló sebesség (Vf, mm/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc HSS, Vc TiAlN Vf Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 28

30 Kúpsüllyesztı 3 élő kúpsüllyesztı 9 T316 - HSSE Cobalt M431 - HSSE Cobalt M HSSE TiN M436 - HSSE8 M keményfém DIN335-C, HSSE, z3. Költségkímélő! DIN335-C, HSSE, z3. Kúpsüllyesztéshez és 45 élletörés marásához általános használatra. DIN335-C, HSSE +TiN, z3. Kúpsüllyesztéshez és 45 élletörés marásához intenzív használatra. DIN335-C, HSSE8, z3. M HSSE8 Red X HSSE8 +TiAlN, z3. Nehezen forgácsolható ötvözetek 5 HRc-ig DIN335-C, HM-K15F, z=3 Acélhoz 13 MPa-ig, kor acélhoz, öntöttvashoz, titánhoz, műanyaghoz. M8431H - Hard X Acélhoz 62 HRC-ig, Ni-Co ötvözetekhez T316 D 4,3 z3 d4 6,25 D 5,3 z3 d4 6,25 D 6,3 z3 d5 6,35 D 8,3 z3 d6 7,15 D1,4 z3 d6 8,65 D12,4 z3 d8 9,2 D15, z3 d1 1,5 D16,5 z3 d1 11,3 D2,5 z3 d1 15,3 D25, z3 d1 2,1 D31, z3 d12 31,7 M437 - HSS Classic DIN335-C, HSS, z3. M437 D 4,3 z3 d4 5,55 D 5,3 z3 d4 5,55 D 6, z3 d5 5,55 D 6,3 z3 d5 5,55 D 7,3 z3 d6 6,5 D 8, z3 d6 6,5 D 8,3 z3 d6 6,5 D 9,4 z3 d6 7,15 D1, z3 d6 7,15 D1,4 z3 d6 7,15 D11,5 z3 d6 7,7 D12,4 z3 d8 7,7 D13,4 z3 d8 8,95 D15, z3 d1 8,95 D16,5 z3 d1 9,85 D19, z3 d1 11,6 D2,5 z3 d1 12,5 D23, z3 d1 17,9 D25, z3 d1 17,9 D28, z3 d12 25, D31, z3 d12 25, M431 D 4, z3 d4 9,65 D 4,3 z3 d4 9,65 D 5, z3 d4 9,65 D 5,3 z3 d4 9,65 D 5,8 z3 d5 9,65 D 6, z3 d5 9,65 D 6,3 z3 d5 9,65 D 7, z3 d6 1,95 D 7,3 z3 d6 1,95 D 8, z3 d6 1,95 D 8,3 z3 d6 1,95 D 9, z3 d6 12,95 D 9,4 z3 d6 12,95 D1, z3 d6 12,95 D1,4 z3 d6 12,95 D1,4 z3 MK1 28,95 D11,5 z3 d8 15,1 D12, z3 d8 15,1 D12,4 z3 d8 15,1 D12,4 z3 MK1 29,75 D13,4 z3 d8 19,35 D14,4 z3 d8 19,35 D15, z3 d1 19,35 D16,5 z3 d1 19,35 D16,5 z3 d8 19,35 D16,4 z3 MK1 31,9 D19, z3 d1 25,5 D2,5 z3 d1 25,5 D2,5 z3 MK1 5,35 D23, z3 d1 32,6 D25, z3 d1 32,6 D25, z3 MK2 66,3 D26, z3 d1 4,7 D28, z3 d12 4,7 D28, z3 MK2 68,55 D3, z3 d12 48,45 D31, z3 d12 48,45 D31, z3 MK2 69,9 D34, z3 MK2 72,1 D35, z3 MK2 72,8 D37, z3 MK2 87,1 D4, z3 MK3 17,4 D45, z3 MK2 142,7 D5, z3 MK3 148,7 D63, z3 MK3 24,25 D8, z3 MK4 384,4 D1, z3 MK4 788,45 D125, z3 MK4 952,15 M4831 D 4,3 z3 d4. 12,4 D 5, z3 d4. 12,4 D 5,3 z3 d4. 12,4 D 5,8 z3 d5. 12,4 D 6, z3 d5. 12,4 D 6,3 z3 d5. 12,4 D 7, z3 d6. 14,8 D 7,3 z3 d6. 14,8 D 8, z3 d6. 14,8 D 8,3 z3 d6. 14,8 D 9, z3 d6. 16,75 D 9,4 z3 d6. 16,75 D1, z3 d6. 16,75 D1,4 z3 d6. 16,75 D11,5 z3 d8. 19,45 D12, z3 d8. 19,45 D12,4 z3 d8. 19,45 D13,4 z3 d8. 24,5 D14,4 z3 d8. 24,5 D15, z3 d1 24,5 D16,5 z3 d8. 24,5 D19, z3 d1 3,5 D2,5 z3 d1 3,5 D23, z3 d1 39,5 D25, z3 d1 39,5 D26, z3 d1 48,45 D28, z3 d12 48,45 D3, z3 d12 56,95 D31, z3 d12 56,95 M436 D 6,3 z3 15,5 D 8,3 z3 17,85 D1,4 z3 21, D12,4 z3 24,55 D16,5 z3 31,75 D2,5 z3 41,5 D25, z3 47,3 D31, z3 8,4 D5, z3 259,5 M4936 D 6,3 z3 19,15 D 8,3 z3 23,3 D1,4 z3 26,3 D12,4 z3 3,45 D16,5 z3 38,4 D2,5 z3 48,9 D25 z3 56,4 D31, z3 91,75 D5, z3 276,7 T323 HEXA Kúpsüllyesztı hatszög szárral csavarozó gépbe: D 6,3 z3 4,5 D 8,3 z3 5,1 D1,4 z3 5,85 D12,4 z3 6,9 D16,5 z3 9,55 D2,5 z3 12,4 M8431 D 4,3 z3 d4 39,85 D 5,3 z3 d4 43,25 D 6,3 z3 d5 46,3 D 8,3 z3 d6 54, D1,4 z3 d6 59,5 D12,4 z3 d8 64,5 D16,5 z3 d1 72,7 D2,5 z3 d1 15,2 D25 z3 d1 139, D31 z3 d12 193, M8431H D 4,3 z3 d4 46,35 D 5,3 z3 d4 5, D 6,3 z3 d5 52,95 D 8,3 z3 d6 62,5 D1,4 z3 d6 7,1 D12,4 z3 d8 76,25 D16,5 z3 d1 84, D2,5 z3 d1 119,7 D25 z3 d1 159, D31 z3 d12 215, M411 1-élő ALU HSS-E Cobalt, z=1. Alumíniumhoz. M411 D1 (4-9) 9,3 D15 (6-14) 13, D2 (8-18) 23,9 D25 (1-23) 38,1 D3 (12-28) 53,9 További méretek! M élő ALU TiN 29 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

31 Hosszú szárú 3-élő kúpsüllyesztı 9 M433 - HSSE Cobalt M HSSE Red X M8431L - keményfém Kúpsüllyesztı DIN335-C, HSSE. Általános használatra. DIN335-C, HSSE +TiAlN. Korrózióálló és nagyszilárdságú acélhoz. DIN335-C, HM-K15F, z= 3 Ajánlott acélhoz 13 MPa-ig, kor acélhoz, öntöttvashoz, rézhez, titánhoz, műanyaghoz. M433 M4933 D 6,3 z3 d6 L84 24,3 26,65 D 8,3 z3 d8 L85 25,8 32,2 D1,4 z3 d1l87 27,7 32,75 D12,4 z3 L18 27,75 36,95 D16,5 z3 L112 33, 45,9 D2,5 z3 L115 44,3 61,65 D25, z3 L ,95 M8431L D 6,3 L84 z3 d6 8 D 8,3 L85 z3 d8 9,55 D1,4 L87 z3 d1 117,3 D12,4 L18 z3 d1 12,45 D16,5 L112 z3 d12 142,3 D2,5 L115 z3 d12 16,85 Kúpsüllyesztı M439-3 HSSE M432-6 HSSE M HSSE M435-1 HSSE M HSSE HSSE Cobalt. Általános használatra. HSSE Cobalt. Általános használatra. HSSE Cobalt. Általános használatra. HSSE Cobalt. Általános használatra. HSSE Coablt. Általános használatra. M439 D 6,3 z3 d5 22,5 D12,4 z3 d8 33,8 D16,5 z3 d1 5,95 D25, z3 d1 15,95 M TiN HSSE+TiN. Intenzív használatra. M432 D 6,3 z3 d5 11,7 D 8,3 z3 d6 13,5 D1,4 z3 d6 16,1 D12,4 z3 d8 18,75 D16,5 z3 d1 24,8 D16,5 z3 MK1 36,8 D2,5 z3 d1 29,3 D2,5 z3 MK1 57,5 D25, z3 d1 37,55 D25, z3 MK2 77,35 D31, z3 d12 54, D31, z3 MK2 84,1 D4, z3 MK3 123,7 D5, z3 MK3 172,75 D63, z3 MK3 226,4 D8, z3 MK4 44,8 M TiN HSSE+TiN. Intenzív használatra. M4832 D 6,3 z3 d5 14,45 D 8,3 z3 d6 17,25 D1,4 z3 d6 19,8 D12,4 z3 d8 23, D16,5 z3 d1 29,35 D2,5 z3 d1 34,65 D25, z3 d1 43,95 D31, z3 d12 62,5 M434 D 6,3 z3 d5 19,55 D 8,3 z3 d6 2,5 D1,4 z3 d6 21,35 D12,4 z3 d8 28,55 D16,5 z3 d1 32,15 D2,5 z3 d1 37,2 D25, z3 d1 47,6 D31, z3 d12 69,6 M TiN HSSE+TiN. Intenzív használatra. Egyélő furatos: M ALU M ALU TiN M435 D 6,3 z3 d5 24, D 8,3 z3 d6 25, D1,4 z3 d6 25,6 D12,4 z3 d6 32,6 D16,5 z3 d1 38,25 D2,5 z3 d1 45,1 D25, z3 d1 54,8 D31, z3 d12 79,6 M TiN HSSE+TiN. Intenzív használatra. Egyélő furatos: M415 1 ALU M433 D 6,3 z3 d5 19,55 D 8,3 z3 d6 2,5 D1,4 z3 d6 21,35 D12,4 z3 d8 28,55 D16,5 z3 d1 32,15 D2,5 z3 d1 37,2 D2,5 z3 MK1 78,85 D25, z3 d1 47,6 D31, z3 d12 69,6 D31, z3 MK2 12,85 D4, z3 MK3 157,7 M TiN HSSE+TiN. Intenzív használatra. M4833 D 6,3 z3 d5 22,8 D 8,3 z3 d6 24,7 D1,4 z3 d6 2,6 D12,4 z3 d8 33,5 D16,5 z3 d1 37,4 D2,5 z3 d1 43,4 D25, z3 d1 55,4 D31, z3 d12 8, Egyélő furatos: M ALU Egyélő furatos: M412 6 ALU M ALU TiN Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 3

32 Csapos süllyesztı M31 18 DIN373, HSSE. D2,2x1,1 M1 L45 d2,2 14,2 D2,5x1,3 M1,2 L45 d2,5 14,2 D2,8x1,5 M1,4 L45 d2,8 13,25 D3,2x1,5 M1,6 L45 d3,2 13,25 D3,3x1,7 M1,6 L56 d3,3 13,25 D3,8x1,8 M1,7 L57 d3,8 13,25 D4,2x2, M2 L56 d4,2 13,25 D4,3x2,2 M2 L56 d4,3 13,25 D4,3x2,4 M2 L56 d4,3 13,25 D4,6x2,4 M2,2 L56 d4,6 14,5 D5,x2,7 M2,5 L56 d5, 14,5 D5,x2,9 M2,3 L56 d5, 14,5 D5,2x2,5 M2,5 L56 d5,2 14,5 D5,2x3, M2,5 L56 d5,2 14,45 D5,5x2,8 M2,5 L56 d5,5 14,5 D5,5x3, M2,5 L56 d5,5 14,5 D5,7x3, M3 L71 d5,7 14,45 D6x2,5 M3 L71 d6 14,45 D6x3,2 M3 (fin) L71 d6 8, D6x3,4 M3 (köz) L71 d6 8, D6,2x3 M3 L71 d6 14,45 D6,5x2,9 M3,5 L71 d6,5 14,45 D6,5x3,4 M3 L71 d6,5 14,45 D6,5x3,7 M3,5 L71 d6,5 14,45 D6,5x3,9 M3,5 L71 d6,5 14,45 M32 9 DIN1866, HSSE. D2,x1,1 M1 L45 d2, 15,95 D2,5x1,3 M1,2 L45 d2,5 15,95 D2,8x1,5 M1,4 L45 d2,8 13,15 D3,2x1,5 M1,4 L45 d3,2 13,15 D3,3x1,7 M1,6 L56 d3,3 13,15 D3,8x1,9 M1,8 L56 d3,8 14,4 D4,2x2, M2 L56 d4,2 14,4 D4,3x2,2 M2 L56 d4,3 14,4 D4,6x2,4 M2 L56 d4,6 14,4 D5,x2,7 M2,5 L56 d5, 14,4 D5,2x2,5 M2,5 L56 d5,2 14,4 D5,7x2,9 M2,5 L56 d5,7 14,4 D6,x2,5 M3 L71 d6, 16,7 D7,2x3,5 M3 L71 d7,2 14,6 D7,2x4, M4 L71 d7,2 14,6 D7,4x4,3 M4 L71 d7,4 14,6 D8x3,3 M4 L71 d8 14,6 D8x4,3 M4 (fin) L71 d8 8,1 D8x4,5 M4 (köz) L71 d8 8,1 D8,2x4 M4 L71 d8,2 16,65 D8,2x5 M4 L71 d8,2 16,65 D8,7x5 M5 L8 d8,7 16,65 D9,2x4,5 M4 L8 d9,2 18,2 D9,2x5, M5 L8 d9,2 16,65 D9,4x5,3 M5 L8 d9,4 16,65 D9,5x5,5 M5 L8 d9,5 16,65 D1x4,2 M5 L8 d1 16,65 D1x5,3 M5 (fin) L8 d1 8,7 D1x5,5 M5 (köz) L8 d1 8,7 D1,2x5, M6 L8 d1,2 18,3 D1,2x6, M6 L8 d1,2 18,3 D1,2x7, M6 L8 d1,2 19,8 D1,4x6,4 M6 L8 d1,4 18,3 D11x5, M6 L8 d11 18,8 D11x6,4 M6 (fin) L8 d11 1,6 D11x6,6 M6 (köz) L8 d11 1,6 D11,2x8, M6 L8 d11,2 23,1 D12,2x6, M6 L8 d12,2 23,1 D12,2x7, M6 L8 d12,2 23,1 D13,2x8, M8 L1 d12,5 25,75 D13,5x8,4 M8 L1 d12,5 25,75 D14,x9, M8 L1 d12,5 25,75 D6,x3,2 M3 L71 d6, 16,7 D6,2x3, M3 L71 d6,2 16,7 D6,5x3,4 M3 L71 d6,5 16,7 D7,x2,9 M3,5 L71 d7, 17,25 D7,x3,7 M3,5 L71 d7, 17,25 D7,2x3,5 M3,5 L71 d7,2 17,25 D7,6x3,9 M3,5 L71 d7,6 17,25 D8,x3,3 M4 L71 d8, 18,1 D8,x4,3 M4 L71 d8, 18,1 D8,2x4, M4 L71 d8,2 18,1 D8,6x4,5 M4 L71 d8,6 18,1 D1,x4,2 M5 L8 d1 2,7 D1x5,3 M5 L8 d1 2,7 D1,2x5, M5 L8 d1,2 2,7 D1,4x5,5 M5 L8 d1,4 2,7 D11,5x5, M6 L8 d11,5 24,95 D11,5x6,4 M6 L8 d11,5 24,95 D14,2x7, M8 L1 d12,5 29,75 D14,2x8, M8 L1 d12,5 25,75 D15x6,8 M8 L1 d12,5 25,75 D15x8,4 M8 (fin) L1 d12,5 18,9 D15x9, M8 (köz) L1 d12,5 18,9 D15,2x7,5 M8 L1 d12,5 46,65 D16,2x8, M8 L1 d12,5 33,7 D16,2x9, M8 L1 d12,5 33,7 D16,2x1, M1 L1 d12,5 33,7 D16,5x1,5 M1 L1 d12,5 33,7 D17,2x1, M1 L1 d12,5 33,7 D17,5x11, M1 L1 d12,5 33,7 D18x 8,5 M1 L1 d12,5 33,7 D18x1,5 M1 (fin) L1 d12,5 23, D18x11, M1 (köz) L1 d12,5 23, D18,2x9, M1 L1 d12,5 46,15 D18,2x1, M1 L1 d12,5 46,15 D18,2x12, M12 L1 d12,5 46,15 D19,x13, M12 L1 d12,5 46,15 D19,2x12, M12 L1 d12,5 45,9 D2x1,2 M12 L1 d12,5 45,9 D2x13 M12 (fin) L1 d12,5 24,9 D2x14 M12 (köz) L1 d12,5 24,9 D2,2x1 M12 (köz) L1 d12,5 5,35 D26x18 M16 L13 d12,5 13,45 fin = finom illesztés, köz = közepes illesztés M33 Kúpos szárral Kérje ajánlatunkat D12,2x6, M6 L8 d12,2 24,95 D12,4x6,6 M6 L8 d12,4 24,95 D14,2x7, M6 L1 d12,5 34,25 D15,x6,8 M8 L1 d12,5 34,25 D15x8,4 M8 L1 d12,5 34,25 D16,2x8, M8 L1 d12,5 34,25 D16,4x9, M8 L1 d12,5 34,25 D18,2x9, M8 L1 d12,5 5,35 D19,x8,5 M1 L1 d12,5 5,35 D19x1,5 M1 L1 d12,5 5,35 D2,2x1, M1 L1 d12,5 5,35 D2,4x11, M1 L1 d12,5 5,35 D22,2x11 M1 L16 MK2 88,2 D24,2x12 M12 L16 MK2 92,95 D28,2x14 M14 L19 MK2 154,35 D32,2x16 M16 L19 MK2 192,15 Csıvég sorjázó HSSE Cobalt M47 Külsı sorjázó D15 d12 (6-13 mm átmérıhöz) 66,75 Külsı sorjázó D32 d12 (13-3 mm átmérıhöz) 145,55 Külsı sorjázó D5 d16 (18-48 mm átmérıhöz) 38,5 M48 Belsı sorjázó D11 (2-11 mm furat) M47 D15-höz 2,4 Belsı sorjázó D31 (1-3 mm furat) M47 D32-hez 52,95 Belsı sorjázó D5 (2-48 mm furat) M47 D5-hez 167,35 M49 Központosító D25 15,1 Központosító D44 162,55 31 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

33 Furatsorjázó szerszám Gépi sorjázó BURRAWAY - sorjázás a furat elején és végén. Egyszerűen kezelhető, minden géptípuson használható. Nem kell forgásirányt váltani. Használata: Keményfém NC sorjázó maró 67. oldal 1. Előtolással haladva a rúgó által megtámasztott penge elvégzi az éltompítást. 2. Továbbhaladva a furat fala benyomja a pengét a szerszámtestbe. 3. A furat végén a rugó kiemeli a pengét, amely a szerszám visszahúzásakor lesorjázza a furat végét, majd benyomódva lehetővé teszi a szerszám kihúzását. Pengék MA-DA 1/8 17,5 MA-DA 3 mm 17,5 MA-DA 3/16 15,75 MA-DA 3/32 19,3 MA-DA 5/32 17,5 MB-DA Nr.1 13,65 MB-DA Nr.2 14,1 MB-DA Nr.3 14,4 MB-DA Nr.3-1/2 14,4 MB-DA Nr.4 18,7 MC-DA Nr.11 39,3 Furat átmérı Teljes hossz Furat max hossza Penge Ár pengével MA típus 2, 84,6 22 3/32 14,2 2,5 84,6 22 3/32 14,2 3, 84,6 22 3, mm 84,9 3,5 84,6 22 1/8 84,9 4, 84,6 22 5/32 84,9 4,5 13,4 41 3/16 83,75 5, 13,4 41 3/16 83,75 MB típus 5, Nr.1 95,45 6, Nr.1 95,45 6, Nr.1 95,45 7, Nr.1 95,45 7, Nr.2 95,45 8, Nr.2 95,45 8, Nr.2 95,45 9, Nr.3 99,6 9, Nr.3 99,6 1, Nr.3 99,6 1, Nr.3-1/2 12,3 11, Nr.3-1/2 12,3 11, Nr.3-1/2 12,3 12, Nr.3-1/2 11,2 12, Nr.3-1/2 11,2 13, Nr.3-1/2 11,2 13, Nr.3-1/2 11,2 14, Nr.4 129,1 14, Nr.4 129,1 15, Nr.4 129,1 15, Nr.4 129,1 16, Nr.4 137, 16, Nr.4 137, 17, Nr.4 137, 17, Nr.4 137, 18, Nr.4 154, 18, Nr.4 154, 19, Nr.4 154, MC típus 2, Nr ,3 25, Nr ,7 3, Nr , 35, Nr ,5 4, Nr , 45, Nr ,1 5, Nr ,1 Kézi sorjázó M43 - HSSE Cobalt M41, M42 - tokmány M43 - HSSE Cobalt Hexa T323 HSS Hexa D12,4 z3 2,4 D16,5 z3 25,65 D2,5 z3 3,7 D25 z3 39,45 D31, z3 54,6 M42 D 1-8 mm szárhoz 35,6 M41 D 2-13 mm szárhoz 5,15 Kúpsüllyesztı, sorjázó intenzív kézi használatra, csavarozó és fúrógépbe. Szár: 6,35 mm hatszög D 6,3 z3 16,6 D 8,3 z3 18,4 D1,4 z3 19,15 D12,4 z3 22,25 D16,5 z3 28,3 D2,5 z3 32,95 Kúpsüllyesztı, sorjázó kézi használatra, csavarozó és fúrógépbe. Szár: 6,35 mm hatszög D 6,3 z3 4,5 D 8,3 z3 5,1 D1,4 z3 5,85 D12,4 z3 6,9 D16,5 z3 9,55 D2,5 z3 12,4 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 32

34 Dörzsár Keményfém gépi dörzsár M861 -,5 mm mikró M86 -,1 mm VHM-K15F, z= 4, 2 bal-spirál, erősített szár: d=3h6, átmérő tűrés: +/-,1 mm. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz, alumíniumhoz. Minden méretben kapható,5 mm-ként. M861 D,2,245 L39/2/,9 63,9 D,25,295 L39/2,5/1,1 63,2 D,3,345 L39/3,/1,4 62,6 D,35,395 L39/3,5/1,7 62,1 D,4,495 L39/4,/2, 61,5 D,5,595 L39/5,/2,3 6,9 DIN212-B, VHM-K15F, z= 4-8, szárátmérő tűrése: h8.,6-7,55 mm tömör keményfém, 7,56-2 mm forrasztott keményfém fejjel. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz, alumíniumhoz. Minden méretben kapható,1 mm-ként. M86 D,6,69 (+,3) L33/1 48,45 D,7,79 (+,3) L33/1 36,65 D,8 1,5 (+,3) L33/1 33,95 D 1,6 1,55 (+,3) L4/24 32,9 D 1,56 2,36 (+,3) L5/31 31,75 D 2,37 3,75 (+,3) L57/38 3,7 D 3,76 4,25 (+,4) L75/49 33,15 D 4,26 4,75 (+,4) L8/51 4 D 4,76 5,3 (+,4) L86/59 36,45 D 5,31 5,8 (+,4) L93/65 41,55 D 5,81 6,7 (+,4) L11/71 39,1 D 6,71 7,55 (+,5) L19/78 55,5 M86 D 7,56 8,55 (+,5) L117/84 55,5 D 8,56 9,55 (+,5) L125/88 68,2 D 9,56 1 (+,5) L133/97 68,2 D1 11,5 (+,5) L133/97 88,55 D11,6 12,5 (+,5) L151/11 88,55 D12,6 13,5 (+,5) L151/11 19,7 D13,97 14,5 (+,5) L16/11 15,1 D14,97 15,5 (+,5) L162/ ,8 D15,97 16,5 (+,5) L17/ ,3 D17,97 18,5 (+,5) L182/ ,4 D19,97 2 (+,5) L195/ ,2 M865 - H7 tőrés M868 - H7 tőrés, hosszú M862 - H7 NC M H7 homlokélő DIN212-B, VHM-K15F, z= 4-8, bal-spirál, szárátmérő tűrése: h8. A szerszám 1-6,5 mm-ig tömör keményfém, 8-2 mm-ig forrasztott keményfém fejjel. Ajánlott acélhoz 13 MPa-ig, kor. acélhoz, öntöttvashoz, alumíniumhoz. M865 D 1 H7 L33/1 31,75 D 1,5 H7 L4/24 32,7 D 2, H7 L5/31 3,7 D 2,5 H7 L57/31 3,7 D 3, H7 L57/31 3,7 D 3,5 H7 L57/31 3,7 D 4, H7 L75/49 3,75 D 4,5 H7 L8/51 37,7 D 5, H7 L86/59 32,95 D 5,5 H7 L93/65 41,6 D 6, H7 L11/71 37,5 D 6,5 H7 L11/71 39,15 D 7, H7 L19/8 53,2 D 7,5 H7 L19/8 55,4 D 8, H7 L117/84 53,2 D 8,5 H7 L117/84 55,4 D 9, H7 L125/91 67,9 D 9,5 H7 L125/91 67,9 D1, H7 L133/97 65,95 D1,5 H7 L133/97 93,7 D11, H7 L133/97 93,7 D11,5 H7 L151/16 113, D12, H7 L151/16 85,65 D12,5 H7 L151/16 113, D14, H7 L16/11 142,8 D15, H7 L162/ ,9 D16, H7 L17/ , D18, H7 L182/129 26,7 D2, H7 L195/ ,6 VHM-K15F, z= 6-8, 1 bal-spirál, szárátmérő tűrése: h8. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz, alumíniumhoz. M868 D 3, H7 L 9/14 4,15 D 3,5 H7 L 9/14 53,6 D 4, H7 L15/16 4,15 D 4,5 H7 L15/16 53,6 D 5, H7 L115/16 43,35 D 5,5 H7 L115/16 55,5 D 6, H7 L13/16 49,75 D 7, H7 L14/18 71,4 D 8, H7 L16/18 78,4 D 9, H7 L16/18 82,25 D1, H7 L19/2 85,5 D11, H7 L19/2 12,6 D12, H7 L22/22 15,8 D13, H7 L22/22 13,8 D14, H7 L22/22 134, D15, H7 L22/22 16, D16, H7 L23/25 163,2 D18, H7 L23/25 179,9 D2, H7 L23/25 22,8 Rövid, VHM-K15F, Z= 6-8, 1 bal-spirál, szárátmérő tűrése: h6 (hidraulikus vagy zsugortokmányba). Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz, alumíniumhoz. M862 D 4 H7 L6/35 d4 41,6 D 4,5 H7 L7/45 d5 52,8 D 5 H7 L7/45 d5 43,4 D 5,5 H7 L8/55 d6 54,7 D 6 H7 L8/55 d6 44,55 D 7 H7 L9/6 d8 69,2 D 8 H7 L9/6 d8 59,65 D 9 H7 L9/6 d8 75,35 D1 H7 L115/75 d1 71,15 D11 H7 L115/75 d1 112, D12 H7 L13/8 d12 87,4 D13 H7 L13/8 d12 111,6 D14 H7 L13/8 d12 117,5 D15 H7 L13/8 d12 131,4 D16 H7 L14/9 d16 149,4 D18 H7 L14/9 d16 165,7 D2 H7 L14/9 d16 173,6 VHM-K15F, élszám 4-6, jobbspirál (forgácskihordás hátra). Zsákfuratok dörzsöléséhez, előöntött furatok helyzetkorrekciójához és süllyesztéshez. Ajánlott acélhoz 13 MPa-ig, kor.acélhoz, öntöttvashoz, alumíniumhoz. M8615 D 3, H7 62,7 D 4, H7 62,7 D 4,5 H7 78,4 D 5, H7 67,8 D 5,5 H7 83,75 D 6, H7 72,9 D 7, H7 97, D 8, H7 84,35 D 9, H7 119,3 D1, H7 13,6 D12, H7 125,4 33 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

35 Gyorsacél gépi dörzsár M6 -,1 mm, precíziós M65 - H7 tőrés M66 - H7 tőrés Dörzsár DIN28-B, HSSE, horony: 1. Minden méretben kapható,1 mm-ként. DIN212, HSSE, horony: 1, szárátmérő: h8 DIN28-B, HSSE, horony: 1, Morse kúpos M6 D,6...,69 (/+,3) L33/1 32,55 D,7,79 (/+,3) L33/1 24,4 D,8 1,5 (/+,3) L38/14 21,5 D 1,6 1,44 (/+,3) L4/24 2,35 D 1,45 1,79 (/+,3) L43/26 19,6 D 1,8 2,36 (/+,3) L49/31 17,65 D 2,37 3,75 (/+,3) L57/38 16,3 D 3,76 4,25 (/+,4) L75/51 16,65 D 4,26 4,75 (/+,4) L8/55 17,45 D 4,76 5,3 (/+,4) L86/6 17,95 D 5,31 5,8 (/+,4) L93/66 19,2 D 5,81 6,7 (/+,4) L11/73 19,55 D 6,71 7,55 (/+,5) L19/8 22,5 D 7,56 8,55 (/+,5) L117/86 22,8 D 8,56 9,55 (/+,5) L125/91 23,3 D 9,56 11,3 (/+,5) L133/99 28,15 D11,31 13,2 (/+,5) L151/16 37,1 D13,97 14,5 (/+,5) L16/11 47,2 D14,97 15,5 (/+,5) L162/112 59,9 D15,97 16,5 (/+,5) L17/117 6,65 D16,97 17,5 (/+,5) L175/122 74,85 D17,97 18,5 (/+,5) L182/129 74,85 D18,97 19,5 (/+,5) L189/136 74,85 D19,97 2 (/+,5) L195/142 76,85 Precíziós gépi dörzsár szűk gyártási tűrésekkel. A dörzsárak méretsora,1 mm átmérő fokozatonként növekszik. Így nem kell speciális dörzsár a szokásos H7-től eltérő tűrésű, vagy törtméretű furatok megmunkálásához. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen. Például: Furat méret: Ø 3 E8 = 3,14-3,28 Ajánlott dörzsár: Ø 3,2 = 3,2-3,24 Felső tűréskülönbség az esetleges megmunkálási hibára =,4 Alsó tűréskülönbség, a dörzsár kopási tartaléka =,6 Kézi dörzsárak 36. oldal M65 D 1 H7 L38/15 19,55 D 1,5 H7 L43/26 2, D 2 H7 L49/31 16,5 D 2,5 H7 L57/38 16, D 3 H7 L57/38 14, D 1/8" H7 16, D 3,5 H7 L57/38 16, D 4 H7 L75/51 14,95 D 4,5 H7 L8/55 17,2 D 3/16" H7 17,6 D 5 H7 L86/6 15,9 D 5,5 H7 L93/66 18,8 D 6 H7 L11/73 16,45 D 1/4" H7 19,2 D 6,5 H7 L191/73 19,2 D 7 H7 L19/8 21,6 D 7,5 H7 L19/8 21,6 D 5/16" H7 21,15 D 8 H7 L117/86 21,15 D 8,5 H7 L117/86 22,4 D 9 H7 L125/91 23,2 D 9,5 H7 L125/91 23,2 D 3/8" H7 23,2 D1 H7 L133/99. 27,5 D1,5 H7 L133/99 28, D11 H7 L133/99. 28, D 7/16" H7 28, D11,5 H7 L151/16 36,8 D12 H7 L151/16 35, D12,5 H7 L151/16 41,5 D 1/2" H7 41,5 D13 H7 L151/16 41,5 D13,5 H7 L16/11 43,15 D14 H7 L16/11 43,15 D 9/16" H7 46,6 D14,5 H7 L162/112 46,6 D15 H7 L162/112 46,6 D15,5 H7 L17/117 48,4 D 5/8" H7 48,4 D16 H7 L17/117 48,4 D16,5 H7 L175/122 58,75 D17 H7 L175/122 58,75 D17,5 H7 L182/129 6,5 D18 H7 L182/129 6,5 D18,5 H7 L189/136 65,8 D19 H7 L189/136 65,8 D 3/4" H7 65,8 D19,5 H7 L195/142 66,75 D2 H7 L195/142 66,75 M66 D 4, H7 43,9 D 5, H7 37,6 D 6, H7 28,8 D 1/4" H7 37,6 D 6,5 H7 37,6 D 7, H7 36, D 7,5 H7 36, D 5/16" H7 26,6 D 8, H7 3,4 D 8,5 H7 3,4 D 9, H7 35,2 D 9,5 H7 35,2 D 3/8" H7 28,7 D1, H7 32,8 D1,5 H7 32,8 D11, H7 38,4 D 7/16" H7 34, D11,5 H7 38,4 D12, H7 36,8 D12,5 H7 39,2 D 1/2" H7 39,2 D13, H7 39,2 D13,5 H7 39,2 D14, H7 39,2 D 9/16" H7 38,9 D14,5 H7 44,7 D15, H7 44,7 D15,5 H7 47,1 D 5/8" H7 4,9 D16, H7 47,1 D16,5 H7 52,7 D17, H7 52,7 D17,5 H7 52,7 D18, H7 52,7 D18,5 H7 59,1 D19, H7 59,1 D 3/4" H7 59,1 D19,5 H7 59,1 D2, H7 59,1 D2,5 H7 7,3 D21, H7 7,3 D21,5 H7 7,3 D22, H7 7,3 D 7/8" H7 58, D22,5 H7 83,1 M66 D23, H7 83,1 D24 H7 77,5 D25 H7 77,5 D 1" H7 99,1 D26 H7 99,1 D27 H7 111, D28 H7 111, D 1"-1/8 H7 11, D29 116, D3 H7 116, D31 H7 116, D 1"-1/4 H7 119, D32 H7 133, D33 H7 133, D34 H7 145, D 1"-3/8 H7 127, D35 H7 145, D36 H7 179, D37 H7 179, D38 H7 28, D 1"-1/2 H7 176, D39 H7 28, D4 H7 28, D41 H7 284, D 1"-5/8 H7 248, D42 H7 284, D43 H7 3, D44 H7 3, D45 H7 3, D46 H7 375, D47 H7 375, D 1"-7/8 H7 321, D48 H7 375, D49 H7 375, D5 H7 375, D 2" H7 321, D55 H7 439, D6 H7 53, További kínálat: M61 - Öv, bronz M62 - Öv, bronz MK M63 - Alu M64 - Alu MK Ajánlott forgácsoló sebesség (Vc, m/min) és elıtolás (f, mm/ford) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x f Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc HSSE Vc, keményfém f D 2 D 6 D1 D15 D2,15,15,25,25,3,1,12,18,18,25,1,13 1,18,22,9,15,2,25,9,15,2,25,7,1,12,15,2,7,1,12,15,2,7,1,12,15,2,1,12,18,18,25,7,1,12,15,2,15,18,25,3,35,15,18,25,3,35,15,18,25,3,35,2,22,3,35,4,15,18,22,35,37,7,1,12,15,2,7,1,12,15,2 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 34

36 Tetszıleges mérető dörzsár Hengeres szárú dörzsár - M65, M67 HSSE Ø 13 alatt lásd: M6 is! Ø 1 db 2 db 3 db 5 db +,7 3,79 11,6 66,35 54,2 44,95 3,8 5,99 91,9 55,95 43,35 33,7 6, 7,99 96,5 59,85 47,15 37,6 8, 9,99 14,8 68,45 55,95 46,3 1, 11,99 19,3 73,3 6,7 51,5 12, 13,99 117,8 81,5 68,45 58,8 14,...15,99 135,15 98,3 85,8 76,15 16,...2,4 156,35 119,5 16,6 97,25 Kúpos szárú gépi dörzsár - M66, HSSE Dörzsár Ø 1 db 2 db 3 db 5 db + 3,8...7,79 122,2 85,8 73,3 63,65 7,8...9,99 15,75 69,5 56,9 47,15 1,...13,99 117,8 81,5 68,45 58,8 14,...15,99 137,5 1,15 87,8 78,1 16,...19,99 146,35 19,3 96,8 87,25 2,...22,99 17, 133,45 12,45 11,25 23,...25,99 187,3 15,8 138,7 128,4 26,...29,99 21,55 174,85 161,5 151,6 3,...34,99 268,6 232,9 219,45 29,7 35,...39,99 291,8 254,2 241,8 232,9 4,...44,99 364,9 329,2 315,85 35,15 45,...51, 439, 42,25 39,8 38,1 51,1...6,2 527,2 49,65 478,15 468,3 Hosszú dörzsár M68 - H7 tőrés, hosszú M685 - H7 tőrés, hosszú, kúpos szárú M683 - H7 tőrés, extra hosszú Magafor-Norm, HSSE, horony: 1 bal spirál. M68 D 1,5 H7 L55/35 59,6 D 2 H7 L55/45 53,4 D 2,5 H7 L75/55 53,4 D 3 H7 L9/7 41,35 D 3,5 H7 L9/7 6,95 D 4 H7 L15/8 41,35 D 4,5 H7 L15/8 63,15 D 5 H7 L115/9 43,9 D 5,5 H7 L115/9 66,75 D 6 H7 L13/1 45,4 D 6,5 H7 L13/1 69,4 D 7 H7 L14/11 48,95 D 7,5 H7 L14/11 71,2 D 8 H7 L16/13 47,15 D 8,5 H7 L16/13 72,1 D 9 H7 L175/14 53,4 D 9,5 H7 L175/14 74,7 D1 H7 L19/15 53,4 D11 H7 L2/16 61,35 D12 H7 L21/16 58,75 M683 D 1,5 H7 L65/45 83,65 D 2 H7 L8/6 83,65 D 2,5 H7 L1/8 86,25 D 3 H7 L12/1 88,1 D 3,5 H7 L12/1 17,65 D 4 H7 L16/135 88,95 D 4,5 H7 L18/ , D 5 H7 L2/175 95,2 D 5,5 H7 L22/ ,8 D 6 H7 L25/22 96,95 D 7, H7 L25/22 115,6 D 8 H7 L25/22 99,65 D 9, H7 L25/22 119,2 D1 H7 L25/22 12,4 M687 - H7 tőrés, extra hosszú, kúpos szárú Magafor-Norm, HSSE, horony: 1 bal spirál. M685 D12,5 H7 MK L245/18 93,45 D12,7 H7 MK L245/18 93,45 D13 H7 MK L245/18 7,25 D14 H7 MK L245/18 7,25 D15 H7 MK L26/18 74,7 D16 H7 MK L26/18 82,75 D18 H7 MK L26/18 86,25 D2 H7 MK L27/19 93,45 D22 H7 MK L28/2 14,95 D24 H7 MK L3/2 136,9 D25 H7 MK L32/22 166,3 D26 H7 MK L33/23 195,7 D28 H7 MK L34/24 197,5 D3 H7 MK L35/25 21,9 D32 H7 MK L375/25 233,1 D34 H7 MK L375/25 271,3 D36 H7 MK L375/25 288,25 D38 H7 MK L395/27 31,5 D4 H7 MK L395/27 327,3 D42 H7 MK L45/28 345,15 D45 H7 MK L45/28 45,6 D5 H7 MK L415/29 489,3 M687 D12 H7 MK L315/25 127,25 D14 H7 MK L315/25 139,65 D16 H7 MK L35/27 222,4 D18 H7 MK L35/27 234,8 D2 H7 MK L35/27 247,3 D22 H7 MK L35/27 265, D24 H7 MK L45/35 322,5 D25 H7 MK L45/35 348,7 D26 H7 MK L45/35 376,3 D28 H7 MK L45/35 393,25 D3 H7 MK L45/35 441,2 D35 H7 MK L475/35 582,65 D4 H7 MK L475/35 716,1 Kúpos gépi dörzsár M711 - Kúpos 1:5 hengeres szárú DIN2179, HSS, 1:5 = 2% kúp, 45 bal spirál, hengeres szár M731 - Kúpos 1:5 kúpos szárú DIN218, HSS, 1:5 = 2% kúp, 45 bal spirál, kúpos szár 35 M711 D 1,9-2,86 3,25 D 2,4-3,36 32,5 D 2,9-4,6 31,15 D 3,9-5,26 32,5 D 4,9-6,36 32,9 D 5,9-8, 35,6 D 7,9-1,8 57,8 D 9,9-13,4 79,15 D11,8-16, 98,7 M731 D 4,9-6,36 64,95 D 5,9-8, 65,8 D 7,9-1,8 84,55 D 9,9-13,4 88,95 D11,8-16, 11,4 D15,8-2,4 142,4 D19,8-24,8 249,9 D24,7-3,7 387,5 D29,7-36,1 552,7 D39,7-46,5 87,45 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

37 Kézi dörzsár M67 (=P2) - H7, Classic T9 - Állítható T6 (=M7) - Kúpos 1:5 Dörzsár DIN26, HSS D 1* H7 L38/14 23,15 D 1,5* H7 L44/21 22,4 D 2 H7 L5/25 17, D 2,5 H7 L58/29 2,8 D 3 H7 62/31 16,75 D 3,5 H7 L71/35 21,2 D 4 H7 L76/38 17,55 D 4,5 H7 L81/41 22, D 5 H7 L87/44 17,95 D 5,5 H7 L93/47 23,2 D 6 H7 L93/47 18,6 D 6,5 H7 L1/5 26, D 7 H7 L17/54 26, D 7,5 H7 L17/54 26, D 8 H7 L115/58 21,25 D 8,5 H7 L115/58 3,4 D 9 H7 L124/62 3,4 D 9,5 H7 L124/62 3,4 D 1 H7 L133/66 24,95 D 1,5 H7 L133/66 36,8 D 11 H7 L142/71 36,8 D 11,5 H7 L142/71 36,8 D 12 H7 L152/72 3,25 D 12,5 H7 L152/72 37,4 D 13 H7 L152/76 37,4 D 13,5 H7 L163/81 37,4 D 14 H7 L163/81 37,4 D 14,5 H7 L163/81 44,45 D 15 H7 L163/81 44,45 D 15,5 H7 L175/87 45,4 D 16 H7 L175/87 45,4 D 16,5 H7 L175/87 54,65 D 17 H7 L175/87 54,65 D 17,5 H7 L188/93 54,65 D 18 H7 L188/93 54,65 D 18,5 H7 L188/93 64,5 D 19 H7 L188/93 64,5 D 19,5 H7 L21/1 64,5 D 2 H7 L21/1 64,5 D 21 H7 L21/1 71,2 D 22 H7 L215/17 71,2 D 23 H7 L215/17 71,2 D 24 H7 L231/115 88,95 D 25 H7 L231/115 88,95 D 26 H7 L231/115 88,95 D 27 H7 L247/ ,5 D 28 H7 L247/ ,5 D 29 H7 L247/ ,9 D 3 H7 L247/ ,9 D 31 H7 L265/ , D 32 H7 L265/ , *D1 és D1,5 Négyszög nélkül HSS D ,35 D ,35 D ,35 D ,35 D 12-13,5 75,35 D 13,5-15,5 75,35 D 15,5-18 8,15 D ,5 D ,5 D 24-27,5 15,1 D 27,5-31,5 114,9 D 31, ,8 D ,4 D ,4 P7 - Fúvóka dörzsár HSS D,3 H7 2,65 D1,15 H7 2,65 D,35 H7 2,65 D1,2 H7 2,65 D,4 H7 2,65 D1,25 H7 2,65 D,45 H7 2,65 D1,3 H7 2,65 D,5 H7 2,65 D1,35 H7 2,65 D,55 H7 2,65 D1,4 H7 2,65 D,6 H7 2,65 D1,45 H7 2,65 D,65 H7 2,65 D1,5 H7 2,65 D,7 H7 2,65 D1,55 H7 2,65 D,75 H7 2,65 D1,6 H7 2,65 D,8 H7 2,65 D1,65 H7 2,65 D,85 H7 2,65 D1,7 H7 2,65 D,9 H7 2,65 D1,75 H7 2,65 D,95 H7 2,65 D1,8 H7 2,65 D1, H7 2,65 D1,91 H7 2,65 D1,5 H7 2,65 D1,9 H7 2,65 D1,1 H7 2,65 21 db-os készlet P7/1,35-1,35 / 54,- HSS D 1 D1,-1,45 L46/28 22,55 D 1,2 D1,2-1,75 L5/32 22,1 D 1,5 D1,4-2,15 L57/37 19,5 D 2 D1,9-2,85 L68/48 18,1 D 2,5 D2,4-3,35 L68/48 17,75 D 3 D2,9-4,5 L8/58 17,55 D 4 D3,9-5,25 L93/68 17,55 D 5 D4,9-6,35 L15/73 2,35 D 6 D5,9-8, L14/15 25,35 D 7 D6,9-9, L14/15 31,9 D 8 D7,9-1,8 L185/145 33,55 D 9 D8,9-11,8 L19/145 45,2 D1 D9,9-13,4 L22/175 51,8 D12 D11,8-16, L26/21 66,2 D14 D13,8-18, L26/21 132, D16 D15,8-2,4 L28/23 83,45 D18 D17,8-22,4 L29/23 149,1 D2 D19,8-24,8 L31/25 137,2 D22 D21,8-26,8 L32/25 242,2 D25 D24,7-3,7 L37/3 259,9 Kúpos dörzsárak választéka Kúposság Teljes kúpszög Dörzsár 1% 1:1 34' M77 kézi 2% 1:5 1 8' P6 kézi M7 kézi M711 gépi M731 gépi 5% 1:2 2 51' M74, M745 6,25% 1: ' M785 kézi 8% 2: ' M75 1% 1:1 5 42' M76 Morse M78 gépi Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 36

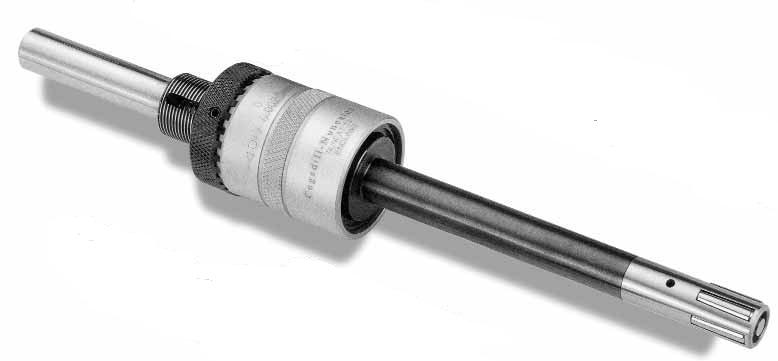

38 Furatgörgızı szerszám SRMR típus - átmenı furathoz SRMB típus - zsákfurathoz Állítási lehetőség,2 mm-ként. Hengeres vagy Morse kúpos szár. Mérettartomány: 3, mm, 3 féle hosszméret. Állítási lehetőség,2 mm-ként. Hengeres vagy Morse kúpos szár. Mérettartomány: 3, mm, 3 féle hosszméret. A görgızésrıl A görgızés mőködési elve A görgızés egy felületjavító eljárás, ahol a polírozott acélgörgık nyomást gyakorolnak a kisebb szilárdságú munkadarab felületére. Ha a görgık által kifejtett nyomás túllépi a munkadarab anyagának folyáshatárát, a felületi réteg képlékenyen deformálódik. Ez a deformáció egy tükörsima, nagy hordozószilárdságú felületet eredményez. A görgızött felület simább és erısebb, mint a hasonló érdességő forgácsolt. Az alternatív finom-megmunkálási eljárások lehántolják a fém felületét, csökkentik ugyan a felületi árkok mélységét, de kiemelkedı csúcsok is maradnak. A görgızés nem távolítja el az anyagot, hanem elkeni, a hegyeket a völgyekbe nyomja, ezáltal egy plató szerő felület képzıdik, nagyon kicsi árkokkal. Ezért simábbak és kopásállóbbak a görgızött felületek. A görgızés négy lényeges elınye: 1. Jobb felületminıség 2. Jobb mérettartás,1 mm-nél kisebb tőrésmezıben %-kal nagyobb felületszilárdság 4. Több mint 3%-kal nagyobb anyagfáradási határ Anyagtömörítés és felületminıség Elımunkálás Elımunkált felület Ra mµ Anyagtömörítés mm Görgızött felület Ra mµ Köszörülés,5-1,,5-,1 <,25 Dörzsölés 1,-1,5,1-,15 <,25 Finom fúrás / esztergálás Durva fúrás / esztergálás 2,-3,,2-,3 <,25 3,75-5,,38- <,25 Fordulatszám és elıtolás irányértékek Átmérı Fordulatszám percenként Elıtolás fordulatonként Ø ,25-,3 Ø 1 1-3,25-,5 Ø ,25-,7 Ø ,25-1,3 Ø ,25-3,2 További elınyök: Kisebb súrlódás Kisebb zajkeltés Nagyobb korrózióállóság A szerszámnyomok és kisebb felülethibák eltüntetése Nincs szükség olyan drága utánmunkálási eljárásokra, mint a köszörülés, hónolás és leppelés Tisztább, mint a hónolás és más forgácsoló eljárások Gyorsabb gyártás alacsonyabb költséggel, mint a hagyományos eljárásokkal. A gyártott alkatrészek méretpontosak lesznek jó minıségő és szilárdságú felülettel és mindez másodpercek alatt. 37 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

39 Menetmaró A menetmarás univerzális menetkészítı eljárás CNC gépre. Azonos emelkedéső menetek egy szerszámmal készülnek a különbözı átmérıjő jobbos és balos meneteknél átmenı és zsákfuratban. A menetmarás elınyei: Biztonságos. Minimális a gépleállás kockázata, mert a forgácsolásnál kis erık ébrednek és rövid forgács keletkezik. Baleset esetén a munkadarab nem károsodik, mert a szerszám nem szorul be. Jó minıségő menet. Menetmarásnál a forgácsolás körülményei nagyon jók. Ennek eredményeként a menet felülete, tőrései, szögei, stb jobbak, mint a más módon elıállított meneté. Helyes menetátmérı azonnal. A SmiCut marók átmérıjét optikai méréssel határozzák meg és minden szerszámra ráírják lézerrel az elméleti külsı átmérıt, így azonnal a helyes menetátmérıt kapjuk. A szerszámkopás természetesen korrigálható a CNC programmal. Rugalmas szerszám. Azonos szerszámot használhatunk jobbos és balos menethez, ill. különbözı átmérıkhöz, ha a menetemelkedés egyezik. Ugyanaz a szerszám való átmenı és zsákfurathoz. Sorja nélküli menet. A menetbekezdés sorjamentes a ThreadBurr sorjázóélő menetmarókkal. Rövid gépi idı. A gépi idı rövid, mert nem kell elıre süllyesztést készíteni. Az idımegtakarítás a nagy átmérıjő, a finom emelkedéső és a hosszú meneteknél a legnagyobb a menetfúráshoz képest. Esztergagépen a forgószerszámos menetmarás gyorsabb a menetvágásnál. Menet nehezen megmunkálható anyagba. A jó forgácsolási körülmények lehetıvé teszik a menetmarást edzett acélba 65 HRC-ig, titánötvözetekbe és más nehezen megmunkálható anyagokba. Menet zsákfuratba. Marással teljes menetprofilt kapunk a furat alján is, míg menetfúrásnál az elsı három profil nem teljes. Sokszor kedvezıbb konstrukciót lehet kialakítani, mert nem kell olyan mélyre fúrni. Kisebb géporsó kopás. Menetmarásnál nem kell forgácsirányt váltani minden menetnél, ami kíméli a gépet. SmiProg szoftver: A program az anyagminıség és a menetméretek megadása után ajánlatot tesz a megfelelı szerszámra, megkapjuk a forgácsolási adatokat, a menetmarási mővelet idejét és a CNC programrészletet. Keményfém menetmaró TiAlN bevonattal: P= menetemelkedés (mm) TPI= menet / inch (coll) NB - sorjázóéles 6 profillal P=,4...4, TPI= XB - sorjázóéles 55 profil TPI= NF - kúpsüllyesztıs P=,5...1,75 NBK - belsı hőtéső P=,8...3,5 NBT - belsı hőtéső radiális P= 1,...2, NS - egyprofilú M2...M6 menethez NM - kétprofilú P=,4...1,25 SR - váltólapkás P= 1,...6, TPI= SRH - váltólapkás csavart éllel P= 1,...4, TPI= Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 38

40 Gépi menetfúró Nagyteljesítményő menetfúró M és MF (96 ) ST2 - STEEL (piros) eh IT2 - INOX (kék) eh AT2 - ALU (zöld) eh BT1 - BRONZ (sárga) DIN371/DIN376/DIN374-B. Tűrés: 6H. HSSE+TiN. Egyenes hornyú menetfúró forgácsterelővel. Ötvözött acélhoz átmenő furatba. DIN371/376/374-B. Tűrés: 6H. HSSEE+TiCN. Egyenes hornyú menetfúró forgácsterelővel. Korrózióálló és erősen ötvözött acélhoz átmenő furatba. DIN371/376/374-B. Tűrés: 6H. HSSEE+TiN. Egyenes hornyú menetfúró ritkított fogazattal, forgácsterelővel. Alumíniumötvözetekhez átmenő furatba. DIN371/376/374-C. Tűrés: 6H. HSSE. Egyenes hornyú menetfúró bronzötvözetekhez. ST2 M 3 8,55 M 4 8,73 M 5 8,73 M 6 9,41 M 8x1 12,1 M 8 1,8 M1x1 15,35 M1 13,7 M12x1,5 18,9 M12 17,65 M14x1,5 23,25 M14 21,7 M16 25,2 IT2 M 3 14,15 M 4 14,1 M 5 14,8 M 6 15,45 M 8x1 21, M 8 18,15 M1x1 23,4 M1 21,85 M12x1,5 33,8 M12 3,35 M14x1,5 45,35 M14 41,8 M16 45,2 AT2 M 3 14,95 M 4 14,95 M 5 15,6 M 6 16,25 M 8x1 21,85 M 8 18,95 M1x1 24,25 M1 22,7 M12x1,5 34,7 M12 31,3 M14x1,5 46,3 M14 42,8 M16 46,25 BT1 M 3 7,27 M 4 7,4 M 5 7,4 M 6 8,32 M 8x1 11,1 M 8 9,27 M1x1 12,5 M1 1,5 M12x1,5 15,15 M12 12,9 M14x1,5 17,85 M14 16,65 M16 2, ST5 - STEEL (piros) csh IT5 - INOX (kék) csh AT5 - ALU (zöld) csh CT1 - ÖNTÖTTVAS (fehér) DIN371/DIN376/DIN374-C/35. Tűrés: 6H. HSSE+TiN. Csavart hornyú menetfúró forgácsterelővel. Ötvözött acélhoz zsákfuratba. ST5 M 3 9,86 M 4 9,88 M 5 9,52 M 6 1,35 M 8x1 13,95 M 8 12,45 M1x1 16,5 M1 14,35 M12x1,5 21,9 M12 2,45 M14x1,5 26,45 M14 24,7 M16 29,55 DIN371/376/374- C/35. Tűrés: 6H. HSSEE+TiCN. Csavart hornyú menetfúró forgácsterelővel. Korrózióálló és erősen ötvözött acélhoz zsákfuratba. IT5 M 3 14,7 M 4 14,7 M 5 15,1 M 6 15,5 M 8x1 2,7 M 8 18,75 M1x1 26,5 M1 23,55 M12x1,5 35,35 M12 32,8 M14x1,5 48,45 M14 43,2 M16 48,25 DIN371/376/374- C/35 Tűrés: 6H. HSSEE+TiN. Csavart hornyú menetfúró ritkított fogazattal, forgácsterelővel. Alumíniumötvözetekhez zsákfuratba. AT5 M 3 15,4 M 4 15,4 M 5 15,9 M 6 16,35 M 8x1 21,55 M 8 19,6 M1x1 27,35 M1 24,45 M12x1,5 36,3 M12 33,7 M14x1,5 49,45 M14 44,15 M16 49,2 DIN371/376/374-C. Tűrés: 6H. HSSEE+TiCN. Egyenes hornyú menetfúró öntöttvashoz. CT1 M 3 11,7 M 4 11,7 M 5 12,15 M 6 12,7 M 8x1 16,7 M 8 14,95 M1x1 2,4 M1 18,2 M12x1,5 25,8 M12 25,8 M14x1,5 37,2 M14 34,85 M16 37,65 Méretek: DIN 371 erısített szár M P L d M 2,4 45 2,8 2,1 M 2,5, ,8 2,1 M 3,5 56 3,5 2,7 M 3,5, M 4,7 63 4,5 3,4 M 5, ,9 M ,9 M ,5 M 8 1, ,2 M 9 1, M 1 1, P - menetemelkedés d - szárátmérı L - teljes hossz - menesztı négyszög Méretek: DIN 376 átesı szár M P L d M 4,7 63 2,8 2,1 M 5,8 7 3,5 2,7 M ,5 3,4 M 8 1, ,9 M 1 1, ,5 M 12 1, M M M 18 2, M 2 2, M 22 2, ,5 M ,5 M M 3 3, M 33 3, M M M 42 4, M Méretek: DIN 374 átesı szár M xp L d M 8x ,9 M 1x1 M 1x1, ,5 5,5 M 12x1 M 12x1,25 M 12x1, M 14x1 M 14x1, M 16x1 M 16x1, M 18x1 M 18x1, M 2x1 M 2x1, M 22x1, ,5 M 24x ,5 M 3x M 36x1, M 4x1, Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

41 Gépi menetfúrók ötvözött acélhoz és más fémhez M, MF (96 ) Gépi menetfúró A22 - Cobalt eh (P43/16) A32 - Cobalt eh (P46/164) A25 - Cobalt csh (P44/212) A35 - Cobalt csh (P47/216) DIN371-B, HSSE. Tűrés: 6H. Egyenes hornyú, forgácsterelővel átmenő furatokhoz. Erősített szár. DIN376/374-B, HSSE. Tűrés: 6H. Egyenes hornyú, forgácsterelővel átmenő furatokhoz. Áteső szár hosszú furathoz. DIN371-C/35, HSSE. Tűrés: 6H. Csavart hornyú menetfúró zsákfuratokhoz. Erősített szár. DIN376/374-C/35, HSSE. Tűrés: 6H. Csavart hornyú menetfúró zsákfuratokhoz. Áteső szár hosszú furathoz. A22 M 2 9,17 M 2,5 9,17 M 3 7,21 M 3,5 8,42 M 4x,5 13,17 M 4 7,36 M 5x,5 13,55 M 5 7,36 M 6x,75 1,94 M 6 8,4 M 7 9,96 M 8x1 11,6 M 8 9,9 M 9 13,25 M1x1 12,3 M1x1,25 14,64 M1 11,13 Magméretek M Métermenet, 6 M P Mag M 2,4 1,6 M 2,5,45 2,5 M 3,5 2,5 M 3,5,6 2,9 M 4,7 3,3 M 5,8 4,2 M M M 8 1,25 6,8 M 9 1,25 7,8 M1 1,5 8,5 M11 1,5 9,5 M12 1,75 1,2 M M M18 2,5 15,5 M2 2,5 17,5 M22 2,5 19,5 M M M3 3,5 26,5 M33 3,5 29,5 M M M42 4,5 37,5 M45 4,5 4,5 M M A32 M 3 7,43 M 4 7,55 M 5 7,55 M 6 8,3 M 8x1 11,4 M 8 9,47 M1x1 12,72 M1x1,25 15,13 M1 11,43 M11x1,25 17,95 M12x1 16,68 M12x1,25 16,83 M12x1,5 15,6 M12 14,11 M14x1 25,55 M14x1,25 23,1 M14x1,5 17,81 M14 17,7 M15x1,5 3,9 M16x1 31,81 M16x1,25 36,4 M16x1,5 22,23 M16 2,9 M18x1 35,58 M18x1,5 27,85 M18x2 36,11 M18 29,43 M2x1 47,47 M2x1,5 31,47 M2x2 39,77 M2 31,81 M22x1,5 37,92 M22x2 52,72 M22 38,49 M24x1,5 46,6 M24x2 58,91 M24 45,85 M25x1,5 74,5 M26x1,5 61,75 M27x1,5 7,6 M27 57,36 M28x1,5 68,53 M3x1,5 71,58 M3x2 88,3 M3 73,7 M32x1,5 9,57 M33 92,83 M36x1,5 12, M36x2 153,21 M36x3 181, M36 113,21 M39 144,53 M42 186,4 M48 249,43 A25 M 2 1,53 M 2,5 1,53 M 3 8,49 M 3,5 9,77 M 4 8,49 M 5 8,15 M 6 8,94 M 7 1,83 M 8x1 13,9 M 8 1,68 M 9 15,25 M1x1 15,4 M1x1,25 16,75 M1 12,64 Magméretek MF Finommenet, 6 M xp Mag M 4x,5 3,5 M 5x,5 4,5 M 6x,75 5,25 M 8x1 7 M 9x1 8 M 1x1 M 1x1,25 9 8,75 M 12x1 M 12x1,25 M 12x1,5 11 1,7 1,5 M 14x1 13 M 16x1 15 M 16x1,5 M 18x1 M 18x1,5 M 18x2 M 2x1 M 2x1,5 M 2x2 M 22x1,5 M 22x2 M 24x1 M 24x1,5 M 24x2 14, , ,5 18 2, ,5 22 M 28x1,5 26,5 M 28x2 26 M 3x1,5 28,5 M 3x2 28 M 32x1,5 3,5 M 32x2 3 M 34x1,5 32,5 M 36x1,5 34,5 M 36x2 34 M 38x1,5 36,5 M 38x2 36 M 4x1,5 38,5 A35 M 4 8,79 M 5 8,79 M 6 9,21 M 8x1 13,43 M 8 11,13 M1x1 15,89 M1x1,25 17,28 M1 13,6 M12x1 19,74 M12x1,25 18,87 M12x1,5 18,15 M12 16,79 M14x1 3,42 M14x1,25 28,75 M14x1,5 22,3 M14 2,49 M16x1,5 27,43 M16 24,75 M18x1,5 33,17 M18 33,32 M2x1,5 37,85 M2 35,55 M22x1,5 39,47 M22 43,74 M24x1,5 57,2 M24 53,13 M27 65,4 M3x1,5 87,9 M3x2, 163,2 M3 83,77 M33 17,8 M36 129, DIN-A DIN-B DIN-C Menetfúró bekezdıkúp 6-8 menet 3,5-5 menet forgácsterelıvel 2-3 menet Ajánlott forgácsoló sebesség (Vc, m/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél Acél Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Vc bev.nélül Vc TiN, TiCN Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 4

42 Gépi menetfúró korrózióálló és erısen ötvözött acélhoz M, MF Gépi menetfúró (96 ) A582 - Inox eh (P185/186) A682 - Inox eh (P187/P188) A585 - Inox csh (P237/238) A685 - Inox csh (P239/24) DIN371-B, HSSEE+Oxid, hátra szűkülő profil. Tűrés: 6H. Korrózióálló és erősen ötvözött acélhoz 13 MPa-ig, átmenő furatba. DIN376/374-B, HSSEE+Oxid, hátra szűkülő profil. Tűrés: 6H. Korrózióálló és erősen ötvözött acélhoz 13 Mpa-ig, átmenő furatba. DIN371-C/35, HSSEE+Oxid, hátra szűkülő profil. Tűrés: 6H. Korrózióálló és erősen ötvözött acélhoz 13 Mpa-ig, zsákfuratba. DIN376/374-C/35, HSSEE+Oxid, hátra szűkülő profil. Tűrés: 6H. Korrózióálló és erősen ötvözött acélhoz 13 Mpa-ig, zsákfuratba. A582 M 2 21, M 2,5 21,7 M 3 11,95 M 3,5 13,7 M 4 11,95 M 5 12,55 M 6 13,15 M 8x1 17,45 M 8 15,2 M1x1 2,1 M1 17,8 A682 M 6 14,45 M 8x1 2 M 8 16,7 M1x1 23,1 M1 19,65 M12x1,5 27,7 M12 24,1 M14x1,5 38,5 M14 33,45 M16x1,5 41,45 M16 36,5 M18 49,35 M2 53,25 M24 95, A585 M 3 13,15 M 3,5 15,5 M 4 13,15 M 5 13,6 M 6 14, M 8x1 2,6 M 8 16,7 M1x1 23,1 M1 2,5 A685 M 6 15,4 M 8x1 23,65 M 8 18,4 M1x1 26,6 M1 22,4 M12x1,5 32,9 M12 28,65 M14x1,5 44,65 M14 38,85 M16x1,5 49,45 M16 43, M18x1,5 56,5 M18 56,5 M2 59,65 M22 68,8 M24 69, Gépi menetfúró alumíniumhoz és mőanyaghoz M A58 - Alu eh (P189) A68 - Alu eh (P191) A56 - Plastic/Alu csh (P241) A66 - Plastic/Alu csh (P243) (96 ) DIN371-B, HSSEE, ritkított. Tűrés: 6H. Alumíniumhoz átmenő furatba. DIN376-B, HSSEE, ritkított. Tűrés: 6H. Alumíniumhoz átmenő furatba. DIN371-C/45, HSSEE, z=2. Tűrés: 6H. Alumíniumhoz zsákfuratba és műanyaghoz DIN376-c/45, HSSEE, z=2. Tűrés: 6H. Alumíniumhoz zsákfuratba és műanyaghoz A58 M 3 13,55 M 4 13,55 M 5 14,2 M 6 14,85 M 7 18,85 M 8 17,15 M1 2,15 A68 M 6 16,35 M 8 18,85 M1 22,1 M12 27,3 M14 37,8 M16 4,75 A56 M 3 14, M 4 14, M 5 14,6 M 6 15, M 8 17,8 M1 21,75 A66 M 8 2,55 M1 25,5 M12 3,55 Gépi menetfúró szerszámacélhoz M, MF (96 ) A52 - HRc45 eh (P169/171) A62 - HRc45 eh (P173/175) A55 - HRc45 csh (P221) A65 - HRc45 csh (P225) DIN371-B, HSSEE. Tűrés: 6H. DIN376-B, HSSEE. Tűrés: 6H.. DIN371-C/35, HSSEE. Tűrés: 6H DIN376-C/35, HSSEE. Tűrés: 6H A52 M 2 13, M 2,5 13, M 3 1,4 M 3,5 11,9 M 4 1,4 M 5 1,9 M 6 11,4 M 7 14,5 M 8x1 14,35 M 8 13,15 M1x1 17,45 M1 15,5 41 A62 M 6 12,55 M 8x1 16,7 M 8 14,5 M1x1 19,6 M1 17,5 M12x1,5 24,1 M12 21, M14x1,5 33,45 M14 29,1 M16x1,5 36,5 M16 31,4 M18x1,5 42,45 M18 44,9 A55 M 2 17,2 M 2,5 17,2 M 3 13,15 M 4 13,15 M 5 13,6 M 6 14, M 8 16,7 M1 2,4 A65 M 8 18,35 M1 22,4 M12 28,6 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

43 Gépi menetfúró ötvözetlen acélhoz Rövid gépi menetfúró Gépi menetfúró T8 - HSS Classic eh T1 - HSS Classic csh T29 HEXA kombi T3 HEXA menetfúró DIN371/376-B, HSS. Tűrés: 6H. Ötvözetlen vagy gyengén ötvözött acélhoz alkalmi használatra átmenő furatba. DIN371/376-C/35, HSS. Tűrés: 6H. Ötvözetlen vagy gyengén ötvözött acélhoz alkalmi használatra zsákfuratba. Csavarozó gépbe fogható kombinált HSS fúró-menetfúró szerszám hatszög szárral Csavarozó gépbe fogható HSS menetfúró hatszög szárral T8 M 3 3,55 M 4 3,55 M 5 3,7 M 6 3,85 M 8 4,75 M1 5,9 M12 6,85 M14 8,9 M16 1, M18 14, M2 19,4 T1 M 3 3,85 M 4 3,85 M 5 4,5 M 6 4,25 M 8 5,15 M1 6,4 M12 7,5 M14 9,7 M16 1,9 M18 15,5 M2 21,4 T29 M 3 + D2,5 6,25 M 4 + D3,3 6,25 M 5 + D4,2 6,25 M 6 + D5, 6,25 M 8 + D6,8 7,2 M1 + D8,5 8,5 Készlet M3-M1 4 T3 M 3 3,3 M 4 3,3 M 5 3,3 M 6 3,3 M 8 4,15 M1 4,55 Készlet M3-M1 21 Hosszú gépi menetfúró (97 ) A41 - HSSE extra hosszú (P62/63) HSSE, A bekezdés hosszú kúppal. Hosszú szár négyszög nélkül. Tűrés: 6H. A41 M 3 L28 15,75 M 4 L28 15,75 M 5 L28 15,75 M 6x,75 L28 19,1 M 6 L28 15,75 M 7 L28 17,15 A41 M 8x1 L28 17,9 M 8 L28 16,45 M1x1 L28 2,9 M1 L28 19,1 M12x1,25 L42 2,5 M12x1,5 L42 31,9 A41 M12 L42 29,45 M14x1,5 L42 35,6 M14 L42 33,5 M16 L52 4,5 M18 L52 54,2 M2x1,5 L52 72,2 A41 M2 L52 66,9 M22x1,5 L52 87,1 M22 L52 83,1 M24x1,5 L52 152, M24 L52 19,1 CIMTAP - kenıanyag menetfúráshoz A CIMTAP egy vízzel hígítható koncentrált keverék paszta formában. Forgácsoló megmunkáláshoz ajánlott kenıanyagként különösen nagy felületi terhelésnél. Tulajdonságai: Növeli a termelékenységet, mert nagyobb forgácsolási sebesség alkalmazható. Meghosszabbítja a szerszám élettartamát, megszőnteti a forgács felhegedését és a szerszámtörés veszélyét. Használata során szagtalan, nem párolog. Alkalmazása: Gépi és kézi menetfúráshoz és menetmetszéshez használható acél, öntöttvas, korrózióálló ötvözetek és alumínium öntvények megmunkálásánál. Jól bevált nehezen forgácsolható anyagok fúrásához is. Gépi megmunkálásnál emulzióba keverjük 1:25 1:5 arányban. Kézi felhasználáshoz töményen, vagy vízzel ill. emulzióval 1:4 arányban hígítva ecsetelve, bemártva használjuk. Eltávolítás: Könnyő eltávolítani vízzel, vagy lúgos tisztítószerrel. Forgalmazás: 1 kg kiszerelésben. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 42

44 Gépi menetfúrók UNC, UNF menetekhez A22 - Cobalt eh (P162/163) A32 - Cobalt eh (P166/167) A25 - Cobalt csh (P214/215) ( 962 ) A35 - Cobalt csh (P218/219) Gépi menetfúró DIN371-B, HSSE. Általános használatra átmenőfuratba. Tűrés: 2B. DIN376-B, HSSE. Általános használatra átmenő furatba. Tűrés: 2B. DIN371-C/35, HSSE. Általános használatra zsákfuratba. Tűrés: 2B. DIN376-C/35, HSSE. Általános használatra zsákfuratba. Tűrés: 2B. Magméretek UNC-UNF 6 A22 UNC , UNC ,2 UNC ,5 UNC ,5 UNC ,2 UNF , UNC ,4 UNF ,5 UNC 1/4-2 13, UNF 1/ ,5 UNC 5/ ,9 UNF 5/ ,5 UNC 3/ , UNF 3/ ,5 A32 UNC 1/4-2 15,3 UNC 5/ ,6 UNC 3/8-16 2,2 UNC 7/ , UNF 7/ ,9 UNC 1/ ,4 UNF 1/2-2 26,5 UNC 5/ ,3 UNF 5/ ,1 UNC 3/4-1 41,4 UNF 3/ ,5 UNC 7/8-9 51,6 UNF 7/8-14 6,5 UNC 1"-8 66,6 UNF 1"-12 79, A25 UNC ,4 UNC ,5 UNC ,5 UNC ,4 UNF1-32 2,5 UNC 1/4-2 14,7 UNF 1/ ,6 UNC 5/ ,9 UNF 5/ ,6 UNC 3/ ,5 UNF 3/ ,7 A35 UNC 5/ , UNC 3/ ,7 UNC 7/ , UNF 7/ ,6 UNC 1/ ,6 UNF 1/2-2 3,2 UNC 9/ ,7 UNF 9/ ,6 UNC 5/ ,8 UNF 5/ ,9 UNC 3/4-1 47,1 UNF 3/ ,8 UNC 7/8-9 81,9 UNC 1"-8 12, Külsı Ø Mag UNC Mag UNF 4 2,85 2,3 2,35 5 3,18 2,6 2,65 6 3,51 2,75 2,95 8 4,17 3,4 3,5 1 4,83 3,8 4,1 12 5,49 4,5 4,7 1/4 6,35 5,1 5,5 5/16 7,94 6,5 6,9 3/8 9,53 8, 8,5 7/16 11,11 9,4 9,9 1/2 12,7 1,8 11,5 9/16 14,29 12,2 12,9 5/8 15,88 13,8 14,5 3/4 19,5 16,5 17,5 7/8 22,23 19,5 2,5 1" 25,4 22,25 23,25 Nagyteljesítményő menetfúró UNC, UNF (962 ) ST2 - STEEL (piros) eh IT2 - INOX (kék) eh AT2 - ALU (zöld) eh BT1 - BRONZ (sárga) DIN371/DIN376/DIN374-B. Tűrés: 2B. HSSE+TiN. Ötvözött acélhoz átmenő furatba. DIN371/376/374-B. Tűrés: 2B. HSSEE+TiCN. Korrózióálló és erősen ötvözött acélhoz átmenő furatba. DIN371/376/374-B. Tűrés: 2B. HSSEE+TiN. Alumíniumötvözetekhez átmenő furatba. DIN371/376/374-C. Tűrés: 2B. HSSE. Bronzötvözetekhez. ST2 UNC 1/4-2 14,9 UNF 1/ ,6 UNC 3/ ,5 UNF 3/ ,2 UNC 1/ , UNF 1/2-2 3,5 UNC 3/4-1 47,7 UNF 3/ ,5 UNC ,8 UNF ,3 IT2 UNC 1/4-2 25,1 UNF 1/ ,3 UNC 3/ ,9 UNF 3/ , UNC 1/ ,5 UNF 1/2-2 39,4 UNC 3/4-1 82, UNF 3/ , UNC , UNF , AT2 UNC 1/4-2 26, UNF 1/ ,1 UNC 3/ ,5 UNF 3/8-24 4,4 UNC 1/ ,9 UNF 1/2-2 52,9 UNC 3/4-1 82,9 UNF 3/ ,9 UNC , UNF , BT1 UNC 1/4-2 13, UNF 1/ ,6 UNC 3/ ,2 UNF 3/ ,4 UNC 1/ ,2 UNF 1/2-2 26,3 UNC 3/4-1 41,5 UNF 3/ , UNC ,7 UNF , ST5 - STEEL (piros) csh IT5 - INOX (kék) csh AT5 - ALU (zöld) csh CT1 - ÖNTÖTTVAS (fehér) DIN371/DIN376/DIN374-C/35. Tűrés: 2B. HSSE+TiN. Ötvözött acélhoz zsákfuratba. ST5 UNC 1/4-2 17,9 UNF 1/ ,2 UNC 3/ ,4 UNF 3/ ,1 UNC 1/2-13 3,6 UNF 1/2-2 34,8 UNC 3/4-1 59,7 UNF 3/4-16 6,8 UNC , UNF , DIN371/376/374- C/35. Tűrés: 2B. HSSEE+TiCN. Korrózióálló és erősen ötvözött acélhoz zsákfuratba. IT5 UNC 1/4-2 28,6 UNF 1/4-28 3,4 UNC 3/ ,3 UNF 3/ ,6 UNC 1/ ,7 UNF 1/2-2 44,5 UNC 3/4-1 93,3 UNF 3/ , UNC , UNF , DIN371/376/374- C/35 Tűrés: 2B. HSSEE+TiN. Alumíniumötvözetekhez zsákfuratba. AT5 UNC 1/4-2 29,5 UNF 1/ ,2 UNC 3/ ,5 UNF 3/ ,3 UNC 1/ ,3 UNF 1/2-2 6,5 UNC 3/4-1 94,2 UNF 3/ , UNC , UNF , DIN371/376/374-C. Tűrés: 2B. HSSEE+TiCN. Öntöttvashoz. CT1 UNC 1/4-2 2, UNF 1/ ,1 UNC 3/ ,6 UNF 3/ ,9 UNC 1/ ,8 UNF 1/2-2 4,6 UNC 3/4-1 64,1 UNF 3/ ,2 UNC , UNF , 43 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

45 Gépi menetfúrók G csımenethez A31 Cobalt (P134) DIN5156-C, HSSE. Rövid furatokba. A32 - Cobalt eh (P168) DIN5156-B, HSSE. Átmenő furatokba. (963 ) A35 - Cobalt csh (P22) DIN5156-C/35, HSSE. Zsákfuratokba. Gépi menetfúró Magméretek G Csımenet, 55 A31 G 1/ ,7 G 1/ ,35 G 3/ ,8 G 1/ ,85 G 3/ , G ,2 G 1.1/ ,5 A32 G 1/ ,45 G 1/ ,6 G 3/ ,45 G 1/ ,25 G 5/ ,3 G 3/ ,35 G 1"-11 9,3 A35 G 1/ ,55 G 1/ ,1 G 3/ ,55 G 1/ ,35 G 3/ ,2 G 1"-11 12,8 G 1.1/ ,2 G 1.1/ ,5 G Külsı Mag Ø 1/8 9,73 8,8 1/4 13,16 11,8 3/8 16,66 15,25 1/2 2, /8 22, /4 26,44 24,5 7/8 3,2 28,25 1" 33,25 3,75 1.1/4 41,91 39,5 1.1/2 47,8 45,25 Gépi menetfúrók W (BSW) menetekhez A22 - Cobalt eh (P161) A32 - Cobalt eh (P165) A25 - Cobalt csh (P213) (961 ) A35. Cobalt csh (P217) DIN371-B, HSSE. Általános használatra átmenőfuratba. DIN376-B, HSSE. Általános használatra átmenő furatba. DIN371-C/35, HSSE. Általános használatra zsákfuratba. DIN376-C/35, HSSE. Általános használatra zsákfuratba. Magméretek W Whitworth menet, 55 A22 W 1/8-4 1,75 W 3/ ,75 W 1/4-2 12,2 W 5/ ,3 W 3/ ,8 A32 W 1/4-2 14, W 3/ ,1 W 1/ ,9 W 7/ ,85 W 5/ ,5 W 3/4-1 36,3 W 1"-8 61,7 A25 W 1/8-4 12,2 W 3/ ,2 W 1/4-2 13,85 W 5/ ,15 W 3/ ,95 A35 W 1/ ,7 W 5/8-11 3,8 W 3/4-1 41,25 W 1"-8 7 W Ø Mag 1/8 3,18 2,55 3/16 4,76 3,6 1/4 6,35 5,1 5/16 7,94 6,5 3/8 9,53 7,9 7/16 11,11 9,2 1/2 12,7 1,5 5/8 15,88 13,5 3/4 19,5 16,25 1" 25,4 21,75 Gépi menetfúrók Pg és NPT menetekhez A31 - Pg Cobalt (P135) A31 - NPT / Rc Cobalt (P247248) A31 - NPT / Rc Classic (P245/246) DIN4433-C, HSSE. Páncélcsı menethez. A31 Pg (965 ) Pg ,65 Pg ,1 Pg ,4 Pg13, ,8 Pg ,65 Pg ,3 Pg ,6 DIN5156-C, HSSE. 1:16 kúpos menetekhez. (964...) A31 NPT NPT 1/16-27 L9 23,1 NPT 1/8-27 L9 23,1 NPT 1/4-18 L1 32,35 NPT 3/8-18 L11 44,75 NPT 1/2-14 L14 62,55 NPT 3/4-14 L14 95,6 NPT 1-11,5 L16 17,7 (966...) A31 Rc Rc 1/8-28 L9 27,7 Rc 1/4-19 L1 4,2 Rc 3/8-19 L11 55,35 Rc 1/2-14 L14 77,1 Rc 5/8-14 L14 13, Rc 3/4-14 L14 119,3 Rövid-C, HSS. 1:16 kúpos menetekhez. (964...) A31 NPT NPT 1/16-27 L56 17,8 NPT 1/8-27 L7 17,8 NPT 1/4-18 L7 24,9 NPT 3/8-18 L75 34,1 NPT 1/2-14 L8 48,1 NPT 3/4-14 L9 73,55 NPT 1"-11,5 L11 82,8 (966...) A31 Rc Rc 1/8-28 L7 2,5 Rc 1/4-19 L7 28,95 Rc 3/8-19 L75 4,25 Rc 1/2-14 L8 56,3 Rc 5/8-14 L9 82,4 Rc 3/4-14 L9 95,6 Rc 1"-11 L11 145,4 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 44

46 Menetformázó M és MF (96 ) ST9 STEEL (piros) IT9 INOX (kék) AT9 ALU (zöld) DIN371/DIN376/DIN374. Tűrés: 6HX. HSSEE+TiN, kenőhorony. Legalább 1% fajlagos nyúlású acélhoz. ST9 Elıfurat M 3 2,8 2,85 M 4 3,7 21,35 M 5 4,65 21,35 M 6 5,55 22,85 M 8x1 7,55 32,25 M 8 7,4 28,8 M1x1 9,55 37, M1 9,3 33,5 M12x1,5 11,3 42,65 M12 11,2 37,1 M14x1,5 13,3 55,7 M14 13,1 48,4 M16 15,1 53,6 DIN371/376/374. Tűrés: 6HX. HSSEE+TiCN, kenőhorony. Korrózióálló és erősen ötvözött acélhoz 1% fajlagos nyúlás felett. Martenzites kor.acélhoz nem alkalmas. IT9 Elıfurat M 3 2,8 21,45 M 4 3,7 22, M 5 4,65 22, M 6 5,55 23,55 M 8x1 7,55 34,25 M 8 7,4 29,7 M1x1 9,55 39,15 M1 9,3 34, M12x1,5 11,3 52,1 M12 11,2 4,1 M14x1,5 13,3 69,65 M14 13,1 5,35 M16 15,1 55,8 DIN371/376/374. Tűrés: 6HX. HSSEE+TiN. Kenőhorony nélkül. Alumíniumhoz. AT9 Elıfurat M 3 2,8 16,65 M 4 3,7 17,2 M 5 4,65 17,2 M 6 5,55 18,3 M 8x1 7,55 26,35 M 8 7,4 23,55 M1x1 9,55 3,1 M1 9,3 26,85 M12x1,5 11,3 4 M12 11,2 34,85 M14x1,5 13,3 53,6 M14 13,1 46,6 M16 15,1 51,75 Ajánlott alakító sebesség (Vc, m/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél Acél Inox Inox Inox AlSi AlSi Öv GGG Alu Réz Bronz Co-Ni Ti (fer) (mar) (au) <1% >1% Vc TiN, TiCN A menetformázásról A menetformázás forgácsnélküli alakítással készít menetet az anyag szövetszerkezetének átvágása nélkül. Átmenı és zsákfuratban egyaránt alkalmazható, de lényeges az anyag rugalmassága: a minimális fajlagos nyúlás 1-12% legyen, a maximális szakítószilárdság 9 MPa lehet. Elınyei: Nincs forgácsképzés, biztonságosabb folyamat Nagyobb pontosság Jobb felületminıség Nagyobb teherbírású lesz a menet Nagyobb termelékenység és élettartam Elıfúrás: Az elıfúrás lényeges tényezı ezért méretét és felületminıségét gondosan ellenırizni kell. Célszerő süllyesztést tenni a furat elejére és végére, hogy elkerüljük az anyag felgyüremlését. A helyes elıfurat átmérıt az alábbi képlettel számolhatjuk 6H tőréső menetekhez: Minimális elıfurat = névleges átmérı (,48 x menetemelkedés) Maximális elıfurat = névleges átmérı (,43 x menetemelkedés) Nyomaték: A menetformázás nyomatéka magasabb, akár kétszerese is lehet a menetfúrásénak. A nyomaték 2xDnél hosszabb menetek formázásánál nagyobb lehet. Viszont a formázás nyomatéka állandó, szemben a menetfúráséval, ahol a nyomaték a szerszámkopással növekszik. A formázás sebessége: Az optimális sebességet alkalmazásonként kell beállítani. Általános irányérték, hogy a formázás sebessége 5%-kal magasabb lehet a menetfúrásénál. Kenés: A súrlódás miatt nagy hımérséklet keletkezik, ezért fontos a szerszám felületének jó kenése. Általában a nagy nyomást elviselı olajok ajánlottak. Fontos, hogy a kenıanyag adagolása folyamatos legyen. 45 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

47 Kézi menetfúró (95 ) T5 M - Standard A11 - P116 M Classic A13 - P125 M - Inox A18 - P117 M - BAL A12 - P118 MF HSS, ötvözetlen acélhoz. Tűrés: 6H. M 3 6,15 M 4 6,15 M 5 6,15 M 6 6,4 M 7 6,85 M 8 7,35 M1 8,8 M12 1,7 M14 15, M16 19, M18 22, M2 28,2 M22 33,2 M24 4,9 M27 5,1 M3 65,6 HSS, univerzális, Tűrés: 6H. M 2 21,7 M 2,5 21,17 M 3 12,91 M 3,5 15,55 M 4 12,91 M 5 13,47 M 6 13,47 M 7 16,68 M 8 15,62 M 9 25,85 M1 2,11 M11 33,7 M12 28,79 M14 31,89 M16 43,7 M18 59,7 M2 66,23 M22 87,17 M24 12,26 M27 13,57 M3 166,79 M33 212,8 M36 27,94 M39 31,51 M42 38, HSSEE, erősen ötvözött és nagyszilárdságú acélhoz. Az első vágás vezetőcsappal, jó megvezetés. Tűrés: 6H. M 3 18,1 M 4 18,1 M 5 18,9 M 6 2,4 M 8 23,1 M1 27,8 M12 4,3 M14 46,6 M16 65,2 HSS, univerzális. Tűrés: 6H. M 4 25,89 M 5 26,91 M 6 26,91 M 8 31,25 M1 4,23 M12 57,58 M14 63,77 M16 87,17 HSS, univerzális. Tűrés: 6H. M 5x,5 22,96 M 5x,75 21,47 M 6x,75 13,89 M 8x,75 18,75 M 8x1 13,89 M1x1 14,83 M1x1,25 15,9 M11x1 26,15 M11x1,25 26,12 M12x1 25,96 M12x1,25 26, M12x1,5 22,15 M14x1 36,8 M14x1,25 31,73 M14x1,5 24,68 M16x1 5,53 M16x1,25 53,13 M16x1,5 3,91 M18x1 56,1 M18x1,25 79,35 M18x1,5 4,87 M18x2 59,96 M2x1 74,37 M2x1,5 51,17 M2x2 62,45 M22x1,5 55,81 M22x2 83,77 M24x1,5 71,21 M24x2 93,21 M26x1,5 15,66 M27x2 129,2 M3x1,5 121,51 M3x2 14, M33x2 25, (953 ) A12 - P123 G (952 ) A11 - P119 UNC (952 ) A12 - P12 UNF (951 ) A11 - P121 W (951 ) A12 - P122 BSF (964 ) A31 - P245 NPT HSS G 1/ ,55 G 1/ ,55 G 3/ ,57 G 1/ ,53 G 5/ ,8 G 3/ ,3 G 7/8-14 1,75 G , G 1.1/ ,83 G 1.1/ ,3 G 1.3/ ,47 G 1.1/ ,53 HSS. Tűrés: 2B , , , , , , , ,26 1/4-2 23,36 5/ ,72 3/8-16 3,19 7/ ,32 1/ ,25 9/ ,4 5/ ,62 3/4-1 1,38 7/ ,77 1"-8 166,79 HSS. Tűrés: 2B , , , , , , ,87 1/ ,81 5/ ,28 3/ ,55 7/ ,96 1/2-2 26,53 9/ ,6 5/ ,64 3/4-16 6, 7/ ,98 1"-12 12,26 HSS 1/8-4 16,8 5/ ,8 3/ ,8 7/ ,38 1/4-2 18,26 5/ ,77 3/ ,4 7/ ,55 1/ ,83 9/ ,6 5/ ,42 3/4-1 76,98 7/8-9 96,98 1"-8 118,87 HSS 1/ ,74 3/8-2 32, 7/ ,45 1/ ,43 9/ ,8 7/ ,53 1"-1 174,34 HSS 1/ ,8 1/ ,8 1/ ,9 3/ ,1 1/ ,1 3/ ,55 1"-11,5 82,8 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 46

48 Menetmetszı T1, T2 M, standard T41 M, Classic T44 MF, Classic T49 G, Classic P47 UNC, Classic CrV, állítható M 3 D25,4 1,5 M 4 D25,4 1,6 M 5 D25,4 1,6 M 6 D25,4 1,6 M 8 D25,4 1,6 M1 D25,4 1,6 M12 D38,1 14,9 Állítható metszık HSS Classic minıség, különbözı tőréső menetekhez T3, T4, T5, T6 HSS, 6g tűrés M 2 D16x5 15,1 M 2,5 D16x5 13,2 M 3 D2x5 12,3 M 4 D2x5 12,3 M 5 D2x7 11,5 M 6 D2x7 11,5 M 7 D25x9 14,6 M 8 D25x9 12,3 M 9 D25x9 16,1 M1 D3x11 15,6 M11 D3x11 19,4 M12 D38x14 19,4 M14 D38x14 19,4 M16 D45x18 26,3 M18 D45x18 27, M2 D45x18 27, M22 D55x22 39, M24 D55x22 39, M27 D65x25 55,7 M3 D65x25 55,7 M33 D65x25 66,2 M36 D65x25 66,2 M39 D75x3 94,5 M42 D75x3 14, HSS, 6g tűrés M 8x1 D25x9 14,7 M1x1 D3x11 19, M1x1,25 D3x11 19,3 M12x1 D38x1 21,7 M12x1,25 D38x1 24,1 M12x1,5 D38x1 21,2 M14x1 D38x1 22,8 M14x1,25 D38x1 24,4 M14x1,5 D38x1 23,6 M16x1,5 D45x14 3,1 M18x1,5 D45x14 3,4 M2x1,5 D45x14 31, M22x1,5 D55x16 41,3 M24x1,5 D55x16 42,2 M3x1,5 D55x16 58,5 HSS, G 1/8 D3x11 2,1 G 1/4 D38x1 21,2 G 1/2 D45x14 29,3 G 3/8 D45x14 29,3 G 3/4 D55x16 39,3 G 5/8 D55x16 45,7 G 7/8 D65x18 59,4 G 1" D65x18 59,4 G 1.1/4 D75x2 94,4 G 1.1/2 D9x22 148, P5 W, Classic HSS, 1/8-4 16,4 5/ ,15 3/ ,85 1/4-2 16,4 5/ ,4 3/ ,55 7/ ,5 1/ ,7 5/ ,95 3/4-1 39,55 7/8-9 57,2 1"-8 59,9 HSS, 2A tűrés , , , , ,5 1/4-2 16,85 5/ ,1 3/ ,75 7/ ,75 1/ , 3/4-1 37,1 P48 UNF, Classic HSS, 2A tűrés , , , , ,5 1/ ,85 5/ ,1 3/ ,75 7/ ,75 1/2-2 26, 3/ ,1 Tartozékok kézi menetfúráshoz és metszéshez Állítható menetfúró hajtóvas Racsnis menetfúró behajtó Karos metszıtartó Nr. 8,15 Nr.1 (M3-M8) 8,7 Nr.1,5 (M3-M12) 11,4 Nr.2 (M4-M14) 12,85 Nr.3 (M6-M2) 17,5 Nr.4 (M11-M28) 25, Száras metszıtartó 25,4 mm 36, 38,1 mm 68,7 2-5/85 (M3-M6) 1,8 4,5-6,5/15 (M6-M12) 14, 2-5/25 (M3-M6) 26,9 4,5-6,5/3 (M6-M12) 32,8 25,4 mm 5,5 38,1 mm 7,85 5,8 mm 14,25 63,5 mm 23,4 DIN 2x5 (M3-M4) 5,4 DIN 2x7 (M5-M6) 5,4 DIN 25x9 (M8) 6,35 DIN 3x11 (M1) 7,2 DIN 38x1 (MF12-14) 9,45 DIN 38x14 (M12-M14) 9,45 DIN 45x14 12,1 DIN 45x18 12,7 DIN 55x16 13,8 DIN 55x22 17,1 DIN 65x18 21, DIN 65x25 21, 47 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

49 Marók hosszmérete Keményfém marók dolgozó élhossza (mm) z2 M857 P645, P646A P651, P652A M85 P62, P615H M859 P657, P658A M851 z3 P647, P648A P653, P654A P63, P616H P621U P61, P66A z4-6 P649, P65A P655, P656A P64, P617H P623U P661, P662A D,75 1,5 2,5 4,5 D 1 1, D 2, ,5 12 1,5 D D ,5 2 2,5 D D ,5 D D ,5 D D D D D D D D D D D D D D Keményfém marók teljes hossza (mm) z2 M857 P645, P646A P651, P652A M85 P62, P615H M859 P657, P658A M851 z3 P647, P648A P653, P654A P63, P616H P621U P61, P66A z4-6 P649, P65A P655, P656A P64, P617H P623U P661, P662A D, D D 1, D D 2, D D 3, D D 4, D D D D D D D D D D D D D22 12 D25 12 P H = HARD-CUT bevonat 5 HRC-ig P A = ALCRONA bevonat 54 HRC-ig P U = ULTRA-CUT bevonat 65 HRC-ig Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 48

50 Keményfém maró Horonymaró és ujjmaró rövid éllel P645-2-élő P647-3-élő P649-4-élő Din6527K, VHM-TSM33, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P646A - 2-élő Alcrona Din6527K, VHM-TSM33, z=3, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P648A - 3-élő Alcrona Din6527K, VHM-TSM33, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 13 MPaig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P65A - 4-élő Alcrona Din6527K, VHM-TSM33 +AlCrN, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P645 P646A D 1, z2 L38/3 d3 11,9 14,3 D 1,5 z2 L38/3 d3 11,2 13,5 D 2, z2 L38/3 d3 9,9 11,9 D 2,5 z2 L38/3 d3 11,2 13,5 D 3, z2 L38/4 d3 9,9 11,9 D 3,5 z2 L5/4 d6 11,9 14,3 D 4, z2 L54/5 d6 11,9 14,3 D 4,5 z2 L54/5 d6 14, 16,8 D 5, z2 L54/6 d6 14, 16,8 D 6, z2 L54/7 d6 16,5 19,8 D 7, z2 L58/8 d8 22,4 26,9 D 8, z2 L58/9 d8 25, 3, D 9, z2 L66/1 d1 34,3 41,1 D1, z2 L66/11 d1 34,3 41,1 D12, z2 L73/12 d12 46,3 55,5 D14, z2 L75/14 d14 59,5 71,4 D16, z2 L82/16 d16 72,7 87,3 D18, z2 L84/18 d18 19, 13, D2, z2 L92/2 d2 123, 148, Din6527K, VHM-TSM33 +AlCrN, z=3, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P647 P648A D 1, z3 L38/3 d3 1,6 12,7 D 1,5 z3 L38/3 d3 11,2 13,5 D 2, z3 L38/3 d3 11,2 13,5 D 2,5 z3 L38/3 d3 11,2 13,5 D 3, z3 L38/4 d3 11,2 13,5 D 3,5 z3 L5/4 d6 12,7 15,3 D 4, z3 L54/5 d6 12,7 15,3 D 4,5 z3 L54/5 d6 14, 16,8 D 5, z3 L54/6 d6 14, 16,8 D 6, z3 L54/7 d6 17,1 2,5 D 7, z3 L58/8 d8 25, 3, D 8, z3 L58/9 d8 25, 3, D 9, z3 L66/1 d1 35,6 42,7 D1, z3 L66/11 d1 35,6 42,7 D12, z3 L73/12 d12 46,3 55,5 D14, z3 L75/14 d14 62,2 74,6 D16, z3 L82/16 d16 74,1 88,9 D18, z3 L84/18 d18 112, 135, D2, z3 L92/2 d2 131, 157, Din6527K, VHM-TSM33 +AlCrN, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P649 P65A D 1, z4 L38/3 d3 11,9 14,3 D 1,5 z4 L38/4 d3 11,2 13,5 D 2, z4 L38/4 d3 9,9 11,9 D 2,5 z4 L38/4 d3 11,2 13,5 D 3, z4 L38/5 d3 9,9 11,9 D 3,5 z4 L5/6 d6 11,9 14,3 D 4, z4 L54/8 d6 11,9 14,3 D 4,5 z4 L54/8 d6 14, 16,8 D 5, z4 L54/9 d6 14, 16,8 D 6, z4 L54/1 d6 16,5 19,8 D 7, z4 L58/11 d8 22,4 26,9 D 8, z4 L58/12 d8 25, 3, D 9, z4 L66/13 d1 34,3 41,1 D1, z4 L66/14 d1 34,3 41,1 D12, z4 L73/16 d12 46,3 55,5 D14, z4 L75/18 d14 59,5 71,4 D16, z4 L82/22 d16 72,7 87,3 D18, z4 L84/24 d18 19, 13, D2, z4 L92/26 d2 123, 148, Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc - Bev.nélk Vc - HardCut Vc - Alcrona Vc Sarokrád Fz - D4 D8 D12 D16 D2,2,1,2,4,2,4,1,2,3,4,1,2,3,4,1,2,3,4,1,2,3,4,1,2,3,4,3,12,3,12,12,15,2,12,15,2,12,15,2,1,2,3 Sarokrádiusz maróknál az elıtolás: +2% 45 sarokletörés mértéke keményfém maróknál Átmérı D 1-2 D 2,5-4,5 D 5-9 D1-16 D sarokletörés, mm,1,15,2,25 49 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

51 Horonymaró és ujjmaró közepes élhosszal Keményfém maró P651-2-élő P653-3-élő P655-4-élő Din6527L, VHM-TSM33, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P652A - 2-élő Alcrona Din6527L, VHM-TSM33, z=3, spirál: 3, sarokletörés. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P654A - 3-élő Alcrona Din6527L, VHM-TSM33, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P656A - 4-élő Alcrona Din6527L, VHM-TSM33 +AlCrN, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P651 Akció! P652A D 2, z2 L38/6 d3 11,7 1,2 D 2,5 z2 L38/7 d3 13,2 11,5 D 3, z2 L38/7 d3 11,7 1,2 D 3,5 z2 L57/7 d6 14, 12,2 D 4, z2 L57/8 d6 14, 12,2 D 4,5 z2 L57/8 d6 16,6 14,4 D 5, z2 L57/1 d6 16,6 14,4 D 6, z2 L57/1 d6 19,5 17, D 7, z2 L63/13 d8 26,4 23, D 8, z2 L63/16 d8 29,5 25,7 D 9, z2 L72/16 d1 4,4 35,2 D1, z2 L72/19 d1 4,4 35,2 D12, z2 L83/22 d12 54,6 47,5 D14, z2 L83/22 d14 7,2 61,1 D16, z2 L92/26 d16 85,8 74,7 D18, z2 L92/26 d18 128, 111, D2, z2 L14/32 d2 145, 126, Ajánlott forgácsolási adatok a 49. oldalon. Din6527L, VHM-TSM33 +AlCrN, z=3, spirál: 3, sarokletörés. Ajánlott: acélhoz 54 HRCig, kor.acélhoz, Al-Si ötvözetekhez. P653 Akció! P654A D 2, z3 L38/6 d3 13,2 11,5 D 2,5 z3 L38/7 d3 13,2 11,5 D 3, z3 L38/7 d3 13,2 11,5 D 3,5 z3 L57/7 d6 15, 13,1 D 4, z3 L57/8 d6 15, 13,1 D 4,5 z3 L57/8 d6 16,6 14,4 D 5, z3 L57/1 d6 16,6 14,4 D 6, z3 L57/1 d6 2,1 17,5 D 7, z3 L63/13 d8 29,5 25,7 D 8, z3 L63/16 d8 29,5 25,7 D 9, z3 L72/16 d1 42, 36,5 D1, z3 L72/19 d1 42, 36,5 D12, z3 L83/22 d12 54,6 47,5 D14, z3 L83/22 d14 73,4 63,8 D16, z3 L92/26 d16 87,4 76, D18, z3 L92/26 d18 133, 115, D2, z3 L14/32 d2 155, 135, Din6527L, VHM-TSM33 +AlCrN, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 54 HRCig, kor.acélhoz, Al-Si ötvözetekhez. P655 Akció! P656A D 2, z4 L38/6 d3 11,7 1,2 D 2,5 z4 L38/7 d3 13,2 11,5 D 3, z4 L38/7 d3 11,7 1,2 D 3,5 z4 L57/7 d6 14, 12,2 D 4, z4 L57/8 d6 14, 12,2 D 4,5 z4 L57/8 d6 16,6 14,4 D 5, z4 L57/1 d6 16,6 14,4 D 6, z4 L57/1 d6 19,5 17, D 7, z4 L63/13 d8 26,4 23, D 8, z4 L63/16 d8 29,5 25,7 D 9, z4 L72/16 d1 4,4 35,2 D1, z4 L72/19 d1 4,4 35,2 D12, z4 L83/22 d12 54,6 47,5 D14, z4 L83/22 d14 7,2 61,1 D16, z4 L92/26 d14 85,8 74,7 D18, z4 L92/26 d18 128, 111, D2, z4 L14/32 d2 145, 126, Az ALCRONA bevonat elınyös tulajdonságai Hátkopás nagyolásnál (VB, µm) Szerszám éltartam simításnál Termelékenység simításnál Acél 52 HRC, 1 mm maró, szárazon, 34 m forgácsolási út után Acél , 8 mm maró, v= 2 mm/min f=,1 mm, a=,5x1, 5% emulzió, VB=,12 mm Acél , 8 mm maró, éltartam=42 min f=,1 mm, a=,5x1, 5% emulzió, VB=,12 mm Forrás: Oerlikon Balzers Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 5

52 Horonymaró és ujjmaró nyújtott éllel P62-2-élő P63-3-élő P64-4-élő Keményfém maró VHM-TSM33, z=2, spirál: 3, sarokletörés: 45, átmérő tűrés: e8. Acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P615H - 2-élő HardCut VHM-TSM33, z=3, spirál: 3, sarokletörés: 45, átmérő tűrés: e8. Acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P616H - 3-élő HardCut VHM-TSM33, z=4, spirál: 3, sarokletörés: 45, átmérő tűrés: h9. Acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P617H - 4-élő HardCut VHM-TSM33 +TiAlCN, z=2, spirál: 3, sarokletörés: 45, átmérő tűrés: e8. Acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P62 P615H D 1 z2 L39/3 d3 13,5 16,4 D 1,5 z2 L39/5 d3 12,8 15,5 D 2 z2 L39/7 d3 11,3 13,7 D 2,5 z2 L39/7 d3 12,8 15,5 D 3 z2 L39/9 d3 11,3 13,7 D 3,5 z2 L51/12 d4 13,5 16,4 D 4 z2 L51/14 d4 13,5 16,4 D 4,5 z2 L51/14 d5 15,9 19,2 D 5 z2 L51/16 d5 15,9 19,2 D 6 z2 L64/19 d6 18,8 22,7 D 7 z2 L64/19 d8 25,4 3,7 D 8 z2 L64/21 d8 28,4 34,4 D 9 z2 L7/22 d1 38,9 47,1 D1 z2 L7/22 d1 38,9 47,1 D11 z2 L7/25 d11 46,2 55,8 D12 z2 L76/25 d12 52,6 63,6 D14 z2 L89/3 d14 67,6 81,8 D16 z2 L89/32 d16 82,7 99,9 D18 z2 L12/35 d18 123, 149, D2 z2 L12/38 d2 14, 169, D22 z2 L12/38 d22 216, 261, D25 z2 L12/38 d25 23, 278, Sarokrádiusz keményfém maró P644-3-élő Alcrona VHM-TSM33 +TiAlCN, z=3, spirál: 3, sarokletörés: 45, átmérő tűrés: e8. Acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P63 P616H D 1 z3 L39/3 d3 12, 14,6 D 1,5 z3 L39/5 d3 12,8 15,5 D 2 z3 L39/7 d3 12,8 15,5 D 2,5 z3 L39/7 d3 12,8 15,5 D 3 z3 L39/9 d3 12,8 15,5 D 3,5 z3 L51/12 d4 14,4 17,5 D 4 z3 L51/14 d4 14,4 17,5 D 4,5 z3 L51/14 d5 15,9 19,3 D 5 z3 L51/16 d5 15,9 19,3 D 6 z3 L64/19 d6 19,4 23,4 D 7 z3 L64/19 d8 28,4 34,4 D 8 z3 L64/21 d8 28,4 34,4 D 9 z3 L7/22 d1 4,4 48,9 D1 z3 L7/22 d1 4,4 48,9 D11 z3 L7/25 d11 46,2 55,8 D12 z3 L76/25 d12 52,6 63,6 D14 z3 L89/3 d14 7,6 85,4 D16 z3 L89/32 d16 84,2 12, D18 z3 L12/35 d18 128, 154, D2 z3 L12/38 d2 149, 18, D22 z3 L12/38 d22 216, 261, D25 z3 L12/38 d25 23, 278, P64-4-élő Alcrona VHM-TSM33 +TiAlCN, z=4, spirál: 3, sarokletörés: 45, átmérő tűrés: h9. Acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P64 P617H D 1 z4 L39/3 d3 13,5 16,4 D 1,5 z4 L39/5 d3 12,8 15,5 D 2 z4 L39/7 d3 11,3 13,7 D 2,5 z4 L39/7 d3 12,8 15,5 D 3 z4 L39/9 d3 11,3 13,7 D 3,5 z4 L51/12 d4 13,5 16,4 D 4 z4 L51/14 d4 13,5 16,4 D 4,5 z4 L51/14 d5 15,9 19,3 D 5 z4 L51/16 d5 15,9 19,3 D 6 z4 L64/19 d6 18,8 22,7 D 7 z4 L64/19 d8 25,4 3,7 D 8 z4 L64/21 d8 28,4 34,4 D 9 z4 L7/22 d1 38,9 47,1 D1 z4 L7/22 d1 38,9 47,1 D11 z4 L7/25 d11 46,2 55,8 D12 z4 L76/25 d12 52,6 63,6 D14 z4 L89/3 d14 67,6 81,8 D16 z4 L89/32 d16 82,7 99,9 D18 z4 L12/35 d18 123, 149, D2 z4 L12/38 d2 14, 169, D22 z4 L12/38 d22 216, 261, D25 z4 L12/38 d25 23, 278, P642 - Nagyoló Alcrona Tivoly norm, VHM-TSM33 +AlCrN, z=3, spirál: 35, átmérő tűrés: e8. Horonymarásra és süllyesztésre is használható. Acélhoz 54 HRC-ig, korrózióálló acélhoz, alumíniumhoz, öntöttvashoz P644 D 2-R,3 z3 L39/7 d3 16,3 D 2-R,5 z3 L39/7 d3 16,3 D 3-R,3 z3 L39/9 d3 16,3 D 3-R,5 z3 L39/9 d3 16,3 D 4-R,3 z3 L51/14 d4 18,3 D 4-R,5 z3 L51/14 d4 18,3 D 5-R,3 z3 L51/16 d5 2,3 D 5-R,5 z3 L51/16 d5 2,3 D 6-R,5 z3 L64/19 d6 24,6 D 6-R1, z3 L64/19 d6 24,6 D 6-R1,5 z3 L64/19 d6 24,6 D 8-R,5 z3 L64/21 d8 36,1 D 8-R1, z3 L64/21 d8 36,1 D2-R4,-ig 51 Tivoly norm, VHM-TSM33 +AlCrN, z=4, spirál: 4, átmérő tűrés: h1. Acélhoz 54 HRC-ig, korrózióálló acélhoz, alumíniumhoz, öntöttvashoz P64 D 6-R,2 z4 L64/19 d6 23,9 D 6-R,5 z4 L64/19 d6 23,9 D 8-R,5 z4 L64/21 d8 36,1 D 8-R1, z4 L64/21 d8 36,1 D1-R,8 z4 L7/22 d1 49,4 D1-R1, z4 L7/22 d1 49,4 D12-R,8 z4 L76/25 d12 66,8 D12-R1, z4 L76/25 d12 66,8 D16-R2, z4 L89/32 d16 15, D16-R2,5 z4 L89/32 d16 15, D16-R4, z4 L89/32 d16 15, D2-R2, z4 L12/38 d2 177, D2-R2,5 z4 L12/38 d2 177, D2-R4, z4 L12/38 d2 177, Ajánlott forgácsolási adatok a 49. oldalon. Sarokrádiusz marónál az elıtolás +2%. Tivoly norm, VHM-TSM33 +AlCrN, z=4, spirál: 45, átmérő tűrés: h1. Ajánlott nagyoláshoz: acélhoz 54 HRC-ig, korrózióálló acélhoz, alumíniumhoz, öntöttvashoz. P642 D 8-R,5 z4 L64/21 d8 37,8 D 8-R1, z4 L64/21 d8 37,8 D1-R,8 z4 L7/22 d1 51,8 D1-R1, z4 L7/22 d1 51,8 D12-R,8 z4 L76/25 d12 7, D12-R1, z4 L76/25 d12 7, D16-R2, z4 L89/32 d16 11, D16-R2,5 z4 L89/32 d16 11, D16-R4, z4 L89/32 d16 11, D2-R2, z4 L12/38 d2 186, D2-R2,5 z4 L12/38 d2 186, D2-R4, z4 L12/38 d2 186, Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

53 Keményfém mikrómaró Keményfém maró M857-1,5xD Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M857H - 1,5xD Hard X Magafor norm, VHM-K15F +TiAlN, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is használható. Alkalmas acélhoz 62 Hrc-ig, kor.acélhoz, Ni,Co,Ti ötvözetekhez, gömbgrafitos öntvényhez. M857G - 1,5xD Graph X Magafor-norm, VHM-K6s, gyémánt bevonat, z=2, horony: N-3, átmérő tűrés: h7, szárátmérő: h6. Ajánlott: grafithoz, alumíniumötvözetekhez, polimer műanyagokhoz. M857 M857H M857G D,1 z2 L39/,1 d3 41,1 45,6 D,15 z2 L39/,2 d3 35,2 39,6 D,2 z2 L39/,3 d3 29,2 33,7 D,25 z2 L39/,35 d3 29,2 33,7 D,3 z2 L39/,45 d3 18,7 23,2 38,9 D,4 z2 L39/,6 d3 18,7 23,2 38,9 D,5 z2 L39/,75 d3 15, 2,2 35,2 D,6 z2 L39/,9 d3 15, 2,2 35,2 D,7 z2 L39/1,5 d3 15, 2,2 35,2 D,8 z2 L39/1,2 d3 15, 2,2 35,2 D,9 z2 L39/1,35 d3 15, 2,2 35,2 D 1, z2 L39/1,5 d3 15, 2,2 35,2 D 1,1 z2 L39/1,65 d3 15, 2,2 35,2 D 1,2 z2 L39/1,8 d3 15, 2,2 35,2 D 1,3 z2 L39/1,95 d3 15, 2,2 35,2 D 1,4 z2 L39/2,1 d3 15, 2,2 35,2 D 1,5 z2 L39/2,25 d3 15, 2,2 35,2 D 1,6 z2 L39/2,4 d3 15, 2,2 35,2 D 1,7 z2 L39/2,55 d3 15, 2,2 35,2 D 1,8 z2 L39/2,7 d3 15, 2,2 35,2 D 1,9 z2 L39/2,85 d3 15, 2,2 35,2 D 2, z2 L39/3, d3 15, 2,2 35,2 M85 M85H M85G D,1 z2 L39/,2 d3 53,75 63,45 D,15 z2 L39/,3 d3 45,7 54,6 D,2 z2 L39/,5 d3 38,45 46,9 D,25 z2 L39/,5 d3 38,45 46,9 D,3 z2 L39/,8 d3 24,9 29,5 46,9 D,35 z2 L39/,8 d3 24,9 29,5 46,9 D,4 z2 L39/1 d3 24,9 29,5 46,9 D,45 z2 L39/1 d3 24,9 29,5 46,9 D,5 z2 L39/1,5 d3 19,5 23,85 4,85 D,55 z2 L39/1,5 d3 19,5 24, 4, D,6 z2 L39/1,5 d3 19,5 24, 4, D,65 z2 L39/1,5 d3 19,5 24, 4, D,7 z2 L39/2 d3 19,5 24, 4, D,75 z2 L39/2 d3 19,5 24, 4, D,8 z2 L39/2 d3 19,5 24, 4, D,85 z2 L39/2 d3 19,5 24, 4, D,9 z2 L39/2,5 d3 19,5 24, 4, M85-2~3xD Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M85H - 2~3xD Hard X Magafor norm, VHM-K15F +TiAlN, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is használható. Alkalmas acélhoz 62 Hrc-ig, kor.acélhoz, Ni,Co,Ti ötvözetekhez, gömbgrafitos öntvényhez. M85G - 2~3xD Graph X Magafor-norm, VHM-K6s, gyémánt bevonat, z=2, horony: N-3, átmérő tűrés: h7, szárátmérő: h6. Ajánlott: grafithoz, alumíniumötvözetekhez, polimer műanyagokhoz. M85 M85H M85G D,95 z2 L39/2,5 d3 19,5 24, 4, D 1, z2 L39/3 d3 18,1 22,4 39,45 D 1,5 z2 L39/3, d3 2,85 25,25 42,5 D 1,1 z2 L39/3 d3 2,85 25,25 42,5 D 1,15 z2 L39/3, d3 2,85 25,25 42,5 D 1,2 z2 L39/4 d3 2,85 25,25 42,5 D 1,25 z2 L39/4, d3 2,85 25,25 42,5 D 1,3 z2 L39/4 d3 2,85 25,25 42,5 D 1,4 z2 L39/4 d3 2,85 25,25 42,5 D 1,5 z2 L39/4 d3 18,1 22,4 39,45 D 1,6 z2 L39/5 d3 2,85 25,25 42,5 D 1,7 z2 L39/5 d3 2,85 25,25 42,5 D 1,8 z2 L39/5 d3 2,85 25,25 42,5 D 1,9 z2 L39/5 d3 2,85 25,25 42,5 D 2, z2 L39/5 d3 19,5 23,85 4,85 D 2,5 z2 L39/6, d3 26,9 3,5 47,3 D 2,1 z2 L39/6 d3 26,9 3,5 47,3 D 2,2 z2 L39/6 d3 26,9 3,5 47,3 D 2,3 z2 L39/6 d3 26,9 3,5 47,3 D 2,4 z2 L39/6 d3 26,9 3,5 47,3 D 2,5 z2 L39/7 d3 24,25 27,9 44,45 D 2,6 z2 L39/7 d3 29,3 32,95 49,7 D 2,7 z2 L39/7 d3 29,3 32,95 49,7 D 2,8 z2 L39/7 d3 29,3 32,95 49,7 D 2,9 z2 L39/7 d3 29,3 32,95 49,7 D 3, z2 L44/1 d4 26,65 3,35 46,9 D 3,5 z2 L44/1 d4 31,15 34,55 51,35 D 3,1 z2 L44/1 d4 31,15 34,55 51,35 D 3,2 z2 L44/1 d4 31,15 34,55 51,35 D 3,3 z2 L44/1 d4 31,15 34,55 51,35 D 3,4 z2 L44/1 d4 31,15 34,55 51,35 D 3,5 z2 L44/1 d4 31,15 34,55 51,35 D 3,6 z2 L44/1 d4 31,15 34,55 51,35 D 3,7 z2 L44/1 d4 31,15 34,55 51,35 D 3,8 z2 L44/1 d4 31,15 34,55 51,35 D 3,9 z2 L44/1 d4 31,15 34,55 51,35 D 4, z2 L52/12 d5 29,3 32,95 49,3 D 4,5 z2 L52/12 d5 32,75 36,15 52,95 D 4,1 z2 L52/12 d5 32,75 36,15 52,95 D14-ig D 5,9-ig D 5,9-ig Ajánlott forgácsolási adatok mikrómarókhoz az 53. oldalon. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 52

54 Hosszú keményfém maró Keményfém maró P657-2-élő P61-3-élő P661-4-élő Tivoly-Norm, VHM-TSM33, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P658A - 2-élő Alcrona Tivoly-Norm, VHM-TSM33, z=3, spirál: 3, sarokletörés. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P66A - 3-élő Alcrona Tivoly-Norm, VHM-TSM33, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P662A - 4-élő Alcrona Tivoly-Norm, VHM-TSM33 +AlCrN, z=2, spirál: 3, sarokletörés, átmérő tűrés: e8. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al- Si ötvözetekhez. P657 P658A D 3 z2 L75/25 d3 17,6 21,1 D 4 z2 L75/25 d6 2,2 24,2 D 5 z2 L75/25 d6 23,7 28,4 D 6 z2 L75/25 d6 28,1 33,7 D 8 z2 L75/25 d8 39,5 47,4 D1 z2 L1/45 d1 56,2 67,4 D12 z2 L15/75 d12 79, 94,8 D14 z2 L15/75 d14 15, 126, D16 z2 L15/75 d16 123, 147, D18 z2 L15/75 d18 193, 232, D2 z2 L15/75 d2 219, 263, Tivoly-Norm, VHM-TSM33 +AlCrN, z=3, spirál: 3, sarokletörés. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P61 P66A D 3 z3 L75/25 d3 17,6 21,1 D 4 z3 L75/25 d4 2,2 24,2 D 5 z3 L75/25 d5 23,7 28,4 D 6 z3 L75/25 d6 28,1 33,7 D 8 z3 L75/25 d8 39,5 47,4 D1 z3 L1/45 d1 56,2 67,4 D12 z3 L15/75 d12 79, 94,8 D14 z3 L15/75 d14 15, 126, D16 z3 L15/75 d16 123, 147, D18 z3 L15/75 d18 193, 232, D2 z3 L15/75 d2 219, 263, Tivoly-Norm, VHM-TSM33 +AlCrN, z=4, spirál: 3, sarokletörés. Ajánlott: acélhoz 54 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P661 P662A D 3 z4 L75/25 d3 17,6 21,1 D 4 z4 L75/25 d6 2,2 24,2 D 5 z4 L75/25 d6 23,7 28,4 D 6 z4 L75/25 d6 28,1 33,7 D 8 z4 L75/25 d8 39,5 47,4 D1 z4 L1/45 d1 56,2 67,4 D12 z4 L15/75 d12 79, 94,8 D14 z4 L15/75 d14 15, 126, D16 z4 L15/75 d16 123, 147, D18 z4 L15/75 d18 193, 232, D2 z4 L15/75 d2 219, 263, Hosszú gyorsacél marók 6. oldal Mikrómarók Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Mőa. Mőa. Alu Réz Bronz Grafit HRC (fer) (mar) (au) <1% >1% üvegsz. polimer Vc - Bev.nélk Vc Hard X Vc Hard X, ap=,1* Vc Graph X Fz D,5 ** D 1, D 1,5 D 2, D 3,,6,12,18,24,36,1,2,3,4,6,1,2,3,4,6,1,2,3,4,6,1,2,3,4,6,1,2,3,4,6,1,2,3,4,6,5,12,18,24,36,5,12,18,24,36,5,12,18,24,36,6,12,18,24,36,6,12,18,24,36,5,1,15,2,3,5,1,15,2,3,5,12,18,24,36 * ap=,1 - HSC nagysebességő forgácsolás,1 mm fogásmélységgel. Az elıtolás az acélhoz megadott fz érték 1-szerese lehet. ** A kis átmérıknél a nagy Vc forgácsoló sebességeket csökkentsük úgy, hogy a fordulatszám N=1 alatt legyen. 53 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

55 Hosszú keményfém mikrómaró Keményfém maró M859 - hosszú élő M851 - extra hosszú M857D - hosszú nyak, rövid él Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre. Acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M859H - hosszú élő Hard X Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M851H - extra hosszú Hard X Magafor norm, VHM-K15F polírozott, z=2, átmérő tűrés: -,1, szárátmérő: h6. Extra rövid vágóél, gyengített nyakátmérő a jó hozzáférés érdekében. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. Hard X bevonattal 67 HRC-ig. M859 M859H D,3 z2 L39/1,5 d3 36,8 D,4 z2 L39/2 d3 34,2 4, D,5 z2 L39/2,5 d3 3,7 36,45 D,6 z2 L39/3, d3 29,95 35,65 D,7 z2 L39/3,5 d3 29,3 34,85 D,8 z2 L39/4, d3 28,5 34,15 D,9 z2 L39/4,5 d3 28,5 34,15 D 1, z2 L39/5, d3 28,5 34,15 D 1,2 z2 L39/6, d3 28,5 34,15 D 1,5 z2 L39/7,5 d3 28,5 34,15 D 2, z2 L39/1 d3 28,5 34,15 D 2,5 z2 L45/12,5 d3 28,5 31,6 D 3, z2 L46/15, d4 28,5 31,6 M859G - hosszú élő Graph X Graph X gyémánt bevonattal grafithoz, alumíniumötvözethez és műanyaghoz. Hard X bevonattal 67 HRC-ig. M851 M851H D,5 z2 L39/4 d3 4,85 48,95 D,6 z2 L39/5 d3 39,45 47,25 D,8 z2 L39/6 d3 38,6 46,4 D 1, z2 L39/8 d3 4,85 48,95 D 1,2 z2 L39/9 d3 5,1 55,4 D 1,5 z2 L44/12 d4 49,7 58,85 D 2, z2 L44/16 d4 51,75 61,35 D 2,5 z2 L6/2 d5 62,25 73, D 3, z2 L6/24 d5 64,7 75,45 D 4, z2 L75/32 d6 65,45 77,4 D 5, z2 L75/4 d6 66,3 78,2 D 6, z2 L8/48 d8 67,1 79,8 További méretekrıl kérjen ajánlatot. M851G - extra hosszú Graph X Graph X gyémánt bevonattal grafithoz, alumíniumötvözethez és műanyaghoz. M857D D,4 z2 L39/ 2/,6 d3 3,85 D,5 z2 L39/ 2/,75 d3 3,85 D,5 z2 L39/ 4/,75 d3 3,85 D,5 z2 L6/ 6/,75 d3 47,1 D,6 z2 L39/ 4/,9 d3 3,85 D,7 z2 L39/ 4/1,5 d3 3,85 D,8 z2 L39/ 4/1,2 d3 3,85 D,8 z2 L39/ 6/1,2 d3 38,85 D,8 z2 L6/ 9/1,2 d3 47,1 D,9 z2 L39/ 6/1,35 d3 38,85 D 1, z2 L39/ 4/1,5 d3 3,85 D 1, z2 L39/ 6/1,5 d3 3,85 D 1, z2 L39/ 9/1,5 d3 38,85 D 1, z2 L6/12/1,5 d3 47,1 D 1,2 z2 L39/ 6/1,8 d3 3,85 D 1,2 z2 L39/ 9/1,8 d3 38,85 D 1,4 z2 L39/ 6/2,1 d3 3,85 D 1,4 z2 L39/ 9/2,1 d3 38,85 D 1,5 z2 L39/ 6/2,25 d3 3,85 D 1,5 z2 L39/ 9/2,25 d3 38,85 D 1,5 z2 L6/12/2,25 d3 47,1 D 1,8 z2 L39/ 9/2,7 d3 38,85 D 1,8 z2 L39/12/2,7 d3 4,35 D 2, z2 L39/ 9/3, d3 38,85 D 2, z2 L39/12/3, d3 4,35 D 2, z2 L6/15/3, d3 47,1 D 2,5 z2 L6/15/3,75 d3 47,1 M851DH - hosszú nyakú, sarokrádiusz, Hard X Magafor norm, VHM-K15F +TiAlN, z=2, átmérő tűrés: -,1, szárátmérő: h6. Szerszámgyártáshoz ajánlott mélyen fekvő felületek marásához. Alkalmas acélhoz 68 HRC-ig, kor.acélhoz, öntöttvashoz. M851DH D,3 z2 L45/1/,45 d4 52,4 D,3 z2 L45/1,5/,45 d4 52,4 D,3 z2 L45/2,5/,45 d4 52,4 D,4 z2 L45/2/,6 d4 52,4 D,4 z2 L45/3/,6 d4 52,4 D,4 z2 L45/4/,6 d4 52,4 D,5 z2 L45/2/,7 d4 47,5 D,5 z2 L45/4/,7 d4 47,5 D,5 z2 L45/6/,7 d4 47,5 D,5 z2 L45/9/,7 d4 47,5 D,6 z2 L45/2/,9 d4 47,5 D,6 z2 L45/4/,9 d4 47,5 D,6 z2 L45/6/,9 d4 47,5 D,6 z2 L45/9/,9 d4 47,5 D,7 z2 L45/2/1, d4 47,5 D,7 z2 L45/4/1, d4 47,5 D,7 z2 L45/6/1, d4 47,5 D,8 z2 L45/4/1,2 d4 47,5 M851DH D,8 z2 L45/6/1,2 d4 47,5 D,8 z2 L45/9/1,2 d4 47,5 D,8 z2 L45/12/1,2 d4 48,5 D 1, z2 L5/4/1,5 d4 48,5 D 1, z2 L5/6/1,5 d4 48,5 D 1, z2 L5/9/1,5 d4 48,5 D 1, z2 L5/12/1,5 d4 48,5 D 1, z2 L5/16/1,5 d4 52,4 D 1, z2 L5/2/1,5 d4 53,9 D 1,2 z2 L5/6/1,8 d4 48,5 D 1,2 z2 L5/9/1,8 d4 48,5 D 1,2 z2 L5/12/1,8 d4 48,5 D 1,4 z2 L5/6/2,1 d4 48,5 D 1,4 z2 L5/9/2,1 d4 48,5 D 1,4 z2 L5/12/2,1 d4 48,5 D 1,5 z2 L5/6/2,3 d4 48,5 D 1,5 z2 L5/9/2,3 d4 48,5 D 1,5 z2 L5/12/2,3 d4 48,5 M851DH D 1,5 z2 L5/16/2,3 d4 52,4 D 1,5 z2 L5/2/2,3 d4 53,9 D 1,6 z2 L5/6/2,4 d4 5,45 D 1,6 z2 L5/12/2,4 d4 5,45 D 1,6 z2 L5/16/2,4 d4 52,4 D 1,8 z2 L5/6/2,7 d4 5,45 D 1,8 z2 L5/12/2,7 d4 5,45 D 1,8 z2 L5/16/2,7 d4 52,4 D 2, z2 L6/6/3, d4 5,45 D 2, z2 L6/9/3, d4 5,45 D 2, z2 L6/12/3, d4 5,45 D 2, z2 L6/16/3, d4 52,4 D 2, z2 L6/2/3, d4 53,9 D 2, z2 L6/25/3, d4 54,35 D 2, z2 L6/3/3, d4 54,75 Ajánlott forgácsolási adatok mikrómarókhoz az 53. oldalon. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 54

56 Keményfém maró alumíniumhoz P297-1-élő P613-2-élő P624 - nagyteljesítményő Keményfém maró Tivoly norm, VHM-TSM33 polírozott, nagyon éles vágóélek, z=1, spirál: 25. Ajánlott: alumíniumhoz, műanyagokhoz. M élő mikrómaró Magafor norm, VHM-K15F polírozott, nagyon éles vágóélek, z=1, spirál: 3. Ajánlott: alumíniumhoz, műanyagokhoz. P297 D 2 z1 L38/1 d2 13,5 D 2,5 z1 L38/12 d3 14,9 D 3 z1 L38/12 d3 14,9 D 4 z1 L4/15 d4 17, D 5 z1 L5/16 d5 2,4 D 6 z1 L57/18 d6 24,6 D 8 z1 L63/22 d8 4,7 D1 z1 L72/3 d1 61,2 M8515 D,5 z1 L39/1,5 d3 25,5 D,6 z1 L39/1,5 d3 26,65 D,8 z1 L39/2 d3 26,65 D 1, z1 L39/3 d3 23,55 D 1,2 z1 L39/4 d3 27,45 D 1,4 z1 L39/4 d3 27,45 D 1,5 z1 L39/4 d3 23,55 D 1,6 z1 L39/4 d3 27,45 D 1,8 z1 L39/5 d3 27,45 D 2, z1 L39/5 d3 25,5 D 2,5 z1 L39/7 d3 27,45 D 3, z1 L39/1 d3 29,5 Tivoly norm, VHM-TSM33, z=2, spirál: 45, átmérő tűrése: e8. Horonymaráshoz és süllyesztéshez is használható. P614-2-élő AluCut Perfor norm, VHM-TSM33 +MoS2, z=2, spirál: 45, átmérő tűrése: e8. A bevonat gátolja a lágy anyag feltapadását. P613 P614 D 1 z2 L39/3 d3 11,5 14,2 D 1,5 z2 L39/5 d3 11,5 14,2 D 2, z2 L39/7 d3 1,6 13,2 D 2,5 z2 L39/7 d3 11,1 13,7 D 3, z2 L39/9 d3 1,6 13,2 D 4, z2 L51/14 d4 14,2 17,5 D 5, z2 L51/16 d5 15,6 19,3 D 6, z2 L64/19 d6 2,5 25,3 D 7, z2 L64/19 d8 26,4 32,6 D 8, z2 L64/21 d8 28,9 35,6 D 9, z2 L7/22 d1 27,7 48,9 D1, z2 L7/22 d1 39,7 48,9 D12, z2 L76/25 d12 39,7 67,4 D14, z2 L89/3 d14 54,8 91,6 D16, z2 L89/32 d16 74,4 16, D18, z2 L12/35 d18 85,8 149, D2, z2 L12/38 d2 121, 18, D22, z2 L12/38 d22 146, 261, D25, z2 L12/38 d25 212, 278, Ajánlott forgácsolási adatok a 49. oldalon. Tivoly norm, VHM-TSM33, z=2, spirál: 2, homlokszög: 15, átmérő tűrése: e8. Vékonyfalú alkatrészek megmunkálásához optimális. Ajánlott: alumíniumhoz, műanyagokhoz. P625 - nagytelj. - SlideCut VHM-TSM33 + SlideCut (AlTiN+MoS2) bevonat P624 P625 D 3 z2 L57/8 d6 41,9 56,4 D 4 z2 L57/11 d6 44,5 53,4 D 5 z2 L57/13 d6 47,2 61,6 D 6 z2 L57/13 d6 47,5 61,9 D 8 z2 L63/19 d8 55,6 74,7 D1 z2 L72/22 d1 68,2 95,2 D12 z2 L83/26 d12 92,4 124, D14 z2 L83/26 d14 162, 21, D16 z2 L92/32 d16 198, 239, D18 z2 L92/32 d18 244, 35, D2 z2 L14/38 d2 33, 365, Nagyteljesítményő keményfém maró (65 HRC) P621U - 3-élő UltraCut P623U - 6-élő UltraCut P636U - Sokélő UltraCut P634U - Sarokrádiusz UltraCut Tivoly norm, VHM-TSM44 +AlTiN, z=3, spirál: 6, sarokletörés: 45. Horonymaráshoz és süllyesztéshez is. Ajánlott: acélhoz, korrózióálló acélhoz, nehezen forgácsolható Ni, Co és Ti ötvözetekhez. P621U D 3 z3 L39/14 44,6 D 4 z3 L57/16 44,6 D 5 z3 L51/16 44,6 D 6 z3 L64/19 4, D 8 z3 L64/21 61,3 D1 z3 L7/25 61,3 D12 z3 L76/25 94,2 D16 z3 L89/32 17, D2 z3 L12/38 244, Ajánlott forgácsolási adatok az interneten. Tivoly norm, VHM-TSM44 +AlTiN, z=6, spirál: 55, sarokletörés: 45, átmérő tűrés: h9. Ajánlott: acélhoz 68 HRC-ig, korrózióálló acélhoz, nehezen forgácsolható Ni, Co ötvözetekhez. P623U D 6 z6 L64/19 52,3 D 8 z6 L64/21 64,8 D1 z6 L64/25 93, D12 z6 L76/25 127, D16 z6 L89/32 181, D2 z6 L12/38 298, DIN6527L, VHM-TSM44 +AlTiN, z= 8-12, spirál: 55, sarokletörés: 45, átmérő tűrés: h9. Ajánlott: edzett acélhoz 5-68 HRC-ig P636U D 6 z8 L57/13 d6 67,1 D 8 z1 L63/19 d8 67,1 D1 z1 L72/22 d1 9,4 D12 z12 L83/26 d12 124, D14 z12 L83/26 d14 15, D16 z12 L92/32 d16 195, DiN6527L, VHM-TSM44 +AlTiN, z=4-8, spirál: 45, homlokszög: 5, átmérő tűrés: h9. Ajánlott: acélhoz 68 HRC-ig, kor.acélhoz. P634U D 3-R,5 z4 L57/14/4 d6 44,8 D 4-R,5 z4 L57/16/5 d6 44,8 D 5-R,5 z4 L57/18/6 d6 44,8 D 6-R,5 z6 L57/2/7 d6 44,8 D 6-R,8 z6 L57/2/7 d6 44,8 D 8-R,5 z6 L63/26/9 d8 62,6 D 8-R1 z6 L63/26/9 d8 62,6 D1-R,5 z6 L72/31/11 85, D1-R1 z6 L72/31/11 d1 85, D12-R,5 z6 L72/31/11 121, D16-R1,5 z6 L92/43/16 188, D2-R2 z6 L14/53/2 282, 55 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

57 Keményfém maró mőanyaghoz Keményfém maró P665-1 élő P667-2 élő P668-3 élő VHM-K15F, polírozott, z=1, átmérő tűrés: h9. Ajánlott: műanyaghoz, különösen alkalmas lemezekhez és vékony anyagokhoz. D 2 z1 L3/8 d2 14,2 D 3 z1 L3/1 d3 15,2 D 4 z1 L5/1 d4 17, D 6 z1 L6/2 d6 25, D 8 z1 L6/22 d8 33,6 D1 z1 L72/3 d1 43,2 D12 z1 L76/32 d12 48, P666-1 élő balos VHM-K15F, polírozott, z=2, átmérő tűrés: h9. Horony: 25 Ajánlott: műanyaghoz (PVC). D 2 z2 L39/8 d2 13,2 D 3 z2 L39/1 d3 14,2 D 4 z2 L5/12 d4 16,1 D 6 z2 L6/2 d6 21,8 D 8 z2 L6/22 d8 3,2 D1 z2 L72/3 d1 39,1 D12 z2 L76/32 d12 49, VHM-K15F, polírozott, z=3, átmérő tűrés: h9. Horony: 25 Ajánlott: műanyaghoz (PVC). D 2 z3 L39/8 d2 16, D 3 z3 L39/1 d3 17,3 D 4 z3 L5/12 d4 19,5 D 6 z3 L6/2 d6 26,1 D 8 z3 L6/22 d8 35, D1 z3 L72/3 d1 45,1 D12 z3 L76/32 d12 5, VHM-K15F, polírozott, z=1, átmérő tűrés: h9. Ajánlott: műanyaghoz, különösen alkalmas lemezekhez és vékony anyagokhoz. D 2-LH z1 L3/8 d2 14,9 D 3-LH z1 L3/1 d3 16, D 4-LH z1 L5/1 d4 17,8 D 6-LH z1 L6/2 d6 26,2 D 8-LH z1 L6/22 d8 35,3 Keményfém maró kompozit anyagokhoz P683P - Piramis fogazás P684P - Piramis fogazás P685P - Piramis fogazás Piramis fogazású keményfém maró kompozit anyagok, poliészter, üvegszál erősítésű műanyag, epoxigyanta és kevlár megmunkálásához. D 3 L7/12 d3 16,6 D 4 L7/12d4 2,2 D 6 L7/16 d6 24,5 D 8 L7/25 d8 36,9 D1 L75/25 d1 41,5 D12 L75/25 d12 48,7 Piramis fogazású keményfém maró kompozit anyagok, poliészter, üvegszál erősítésű műanyag, epoxigyanta és kevlár megmunkálásához. A szerszám fúrásra is alkalmas. D 3 L7/12 d3 16,6 D 4 L7/12d4 2,2 D 6 L7/16 d6 24,5 D 8 L7/25 d8 36,9 D1 L75/25 d1 41,5 D12 L75/25 d12 48,7 Piramis fogazású keményfém maró kompozit anyagok, poliészter, üvegszál erősítésű műanyag, epoxigyanta és kevlár megmunkálásához. A szerszám lemezfúráshoz is alkalmas. D 3 z2 L39/1 d3 16,6 D 4 z2 L5/12 d4 2,2 D 6 z2 L6/2 d6 24,5 D 8 z2 L6/22 d8 36,9 D1 z2 L72/3 d1 41,5 D12 z2 L76/32 d12 48,7 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 56

58 Gyorsacél maró Rövid horonymaró Horonymarásra alkalmasak P9 tűrésű horonyhoz. P3-2-élő HSSE8 P11-3-élő HSSE8 T713-3-élő T-Line DIN327, HSSE8, horony: 3, z=2, központi él, átmérő tűrés: e8 (mínusz). Általános használatra. P649-2-élő HighCut DIN327, HSSE8, horony: 35, z=3, központi él, átmérő tűrés: e8. Általános használatra. P617-3-élő HighCut DIN844K, HSSE8 +TiAlN, z=3, központi él, átmérő tűrés: e8 (mínusz). Költségkímélő ajánlat általános használatra. T713 D 4 z3 L55/11 d6 5,15 D 5 z3 L57/13 d6 5,15 D 6 z3 L55/13 d6 5,15 D 8 z3 L69/19 d1 8,4 D1 z3 L72/22 d1 8,4 D12 z3 L83/26 d12 11,6 D16 z3 L92/32 d16 16,2 D2 z3 L14/38 d2 25,2 DIN327, HSSE8 +Ti2CN, horony: 3, z=2, központi él, átmérő tűrés: e8. Nagyszilárdságú és korrózióálló acélhoz is optimális. P3 P649 D 1 L47/2,5 d6 1,8 13,2 D 1,5 L47/3 d6 11, - D 2 L48/4 d6 9,65 11,8 D 2,5 L49/5 d6 9,65 - D 3 L49/5 d6 9,65 11,5 D 3,5 L5/6 d6 1,2 - D 4 L51/7 d6 9,65 13,5 D 4,5 L51/7 d6 1,9 - D 5 L52/8 d6 9,65 13,7 D 5,5 L52/8 d6 11,4 - D 6 L52/8 d6 9,65 15, D 7 L6/1 d1 14,5 - D 8 L61/11 d1 12,4 18,8 D 9 L61/11 d1 14,4 - D1 L63/13 d1 13,7 2,8 D11 L7/13 d12 16, - D12 L73/16 d12 15,1 24,6 D13 L73/16 d12 2,1 - D14 L73/16 d12 18,8 31,4 D15 L73/16 d12 21,6 - D16 L79/19 d16 21,4 35,9 D18 L79/19 d16 25,9 41,3 D2 L88/22 d2 35,6 51,5 D22 L88/22 d25 45,4 74,9 D24 L12/26 d25 63,8 - D25 L12/26 d25 6,1 88,9 D26 L12/26 d25 77,9 - D28 L12/26 d25 8, - D3 L12/26 d32 88,8 - D32 L112/32 d32 96,3 - D36 L112/32 d4 19, - D4 L13/38 d4 139, - DIN327, HSSE8 +Ti2CN, horony: 35, z=3, központi él, átmérő tűrés: e8. Nagyszilárdságú és korrózióálló acélhoz is optimális. P11 P617 D 2 48/4 d6 1,9 12,5 D 3 49/5 d6 11,1 12,5 D 4 51/7 d6 11,3 14,3 D 5 52/8 d6 11,3 14,2 D 6 52/8 d6 11,3 15,1 D 7 6/1 d1 17,5 - D 8 61/11 d1 15, 18,9 D 9 61/11 d1 18,8 - D1 63/13 d1 14, 21,3 D11 7/13 d12 2, - D12 73/16 d12 17, 27,1 D13 73/16 d12 23,4 - D14 z2 73/16 d12 22, 34,6 D15 z2 73/16 d12 3,3 - D16 z2 79/19 d16 25,9 39, D18 z2 79/19 d16 31,3 45, D2 z2 88/22 d2 36,6 56, D22 z2 88/22 d25 56,4 83, D24 z2 12/26 d25 77,1 - D25 z2 12/26 d25 71,9 12, D28 z2 12/26 d25 97,8 - D3 z2 12/26 d32 13, - D32 z2 112/32 d32 112, - P3 tízedes méretekben is. Kérje ajánlatunkat! Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc - HSSE Vc - HighCut Fz - D4 D8 D12 D16 D2,2,4,7,2,4,7,2,4,7,1,3,4,1,2,4,1,3,7,1,3,7,1,3,7,2,4,7,2,4,7,3,9,3,7,9,1,3,1,11,1,3,7,1,3,7,1,2,4,1,2,4 Hosszú maróknál csökkentsük az elıtolást. 57 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

59 Horonymaró közepes és hosszú éllel Horonymarásra alkalmasak P9 tűrésű horonyhoz. Gyorsacél maró P13-2-élő HSSE8 P476-3-élő HSSE8 P281-3-élő HSSE8 DIN844K, HSSE8, horony: 3, z=2, központi él, átmérő tűrés: e8 (mínusz). Általános használatra. DIN844K, HSSE8, horony: 35, z=3, központi él, átmérő tűrés: e8. Általános használatra. P65-3-élő HighCut DIN844L, HSSE8, horony: 35, z=3, központi él, átmérő tűrés: e8. Általános használatra. P13 D 2 51/7 d6 12,6 D 2,5 52/8 d6 12,6 D 3 52/8 d6 12,6 D 3,5 54/1 d6 13,3 D 4 55/11 d6 12,6 D 5 57/13 d6 12,6 D 6 57/13 d6 12,6 D 7 66/16 d1 18,8 D 8 69/19 d1 13,8 D 9 69/19 d1 18,6 D1 72/22 d1 15,2 D11 79/22 d11 2,7 D12 83/26 d12 17,6 D13 83/26 d12 24,1 D14 83/26 d12 22,9 D15 83/26 d12 27,2 D16 92/32 d16 27,8 D18 92/32 d16 33,8 D2 13/38 d2 39,3 DIN844K, HSSE8 +Ti2CN, horony: 35, z=3, központi él, átmérő tűrés: e8. Nagyszilárdságú és korrózióálló acélhoz is. P476 P65 D 3 52/8 d6 11,5 14,9 D 3,5 54/1 d6 13,7 D 4 55/11 d6 11,7 14,9 D 4,5 57/13 d6 13,7 - D 5 57/13 d6 11,7 14,8 D 5,5 57/13 d6 15,7 - D 6 57/13 d6 11,7 15,4 D 6,5 66/16 d1 2,5 - D 7 66/16 d1 17,8 - D 7,5 69/19 d1 21,2 - D 8 69/19 d1 15,5 2,6 D 8,5 69/19 d1 21,7 - D 9 69/19 d1 19,1 - D 9,5 69/19 d1 22,1 - D1 72/22 d1 14,6 23,5 D11 79/22 d11 21,3 - D12 83/26 d12 17,7 3,7 D14 83/26 d12 22,9 37,4 D16 92/32 d16 28,2 45,9 D18 92/32 d16 32,4 52,6 D2 13/38 d2 38, 62,3 D22 14/38 d2 61,6 96,5 D24 121/45 d25 8, - D25 121/45 d25 83,6 125, D32 133/53 d32 124, - P281 D 4 L63/11 d6 12,8 D 5 L68/13 d6 12,8 D 6 L68/13 d6 12,8 D 7 L8/16 d1 2, D 8 L88/19 d1 17, D 9 L88/19 d1 21,9 D1 L95/22 d1 18,6 D12 L11/26 d12 22,8 D14 L11/26 d12 29,5 D16 L123/32 d16 34,7 D18 L123/32 d16 41,9 D2 L141/38 d2 49,1 Egyélő horonymaró alumíniumhoz P88-1-élő Tivoly-Norm, HSSE8. Alumíniumhoz és műanyaghoz optimális. P88 D 4 z1 L6/12 d8 16,7 D 5 z1 L6/14 d8 16,7 D 5 z1 L8/14 d8 16,7 D 5 z1 L12/14 d8 2,8 D 6 z1 L6/14 d8 18,5 D 7 z1 L6/14 d8 19,3 D 8 z1 L8/14 d8 17,9 D 8 z1 L13/17 d8 2,9 D1 z1 L8/14 d 8 21,8 D1 z1 L13/17 d1 21,8 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 58

60 Gyorsacél ujjmaró Gyorsacél maró T714-4-élő T-Line P élő HSSE8 P634 - Nagyoló HSSE8 DIN844K, HSSE8 + TiAlN. Költségkímélő ajánlat általános használatra. T715 - Nagyoló T-Line DIN844K, HSSE8, horony: 4, központi él. Általános használatra. P élő HighCut DIN844K, HSSE8, horony: 3, HR profil. Általános használatra. P637 - Nagyoló HighCut DIN844K, HSSE8 + TiAlN, nagyoló profil. Költségkímélő ajánlat általános használatra. T714 T715 D 4 z4 L55/11 d6 5,15 - D 5 z4 L57/13 d6 5,15 - D 6 z4 L55/13 d6 5,15 11,6 D 8 z4 L69/19 d1 8,4 12,3 D1 z4 L72/22 d1 8,4 12,3 D12 z4 L83/26 d12 11,6 15,5 D16 z4 L92/32 d16 16,2 21,4 D2 z4 L14/38 d2 25,2 31,7 P élő ALU DIN844K, HSSE8, széles horony: 45, központi él. Alumíniumhoz és műanyaghoz. P26 D 3 z2 L52/8 d6 12,1 D 4 z2 L55/11 d6 12,1 D 5 z2 L57/13 d6 12,1 D 6 z2 L55/13 d6 12,4 D 8 z3 L69/19 d1 14,5 D1 z3 L72/22 d1 16,2 D12 z3 L83/26 d12 22,2 D14 z3 L83/26 d12 28,4 D16 z3 L92/32 d16 3,9 D18 z3 L92/32 d16 41,3 D2 z3 L14/38 d2 43,4 D25 z3 L121/45 d25 73,1 D3 z3 L121/45 d25 14, D32 z3 L133/53 d32 17, DIN844K, HSSE8 +Ti2CN, horony: 4, központi él. Nagyszilárdságú és korrózióálló acélhoz is optimális. P19 P622 D 2 z3 L51/7 d6 1,7 14,3 D 2,5 z3 L52/8 d6 1,9 - D 3 z3 L52/8 d6 9,65 13,5 D 4 z4 L55/11 d6 9,3 13,2 D 5 z4 L57/13 d6 9,3 13, D 6 z4 L55/13 d6 9,65 13,3 D 7 z4 L66/16 d1 14,8 - D 8 z4 L69/19 d1 11,2 17,4 D 9 z4 L69/16 d1 14,9 - D1 z4 L72/22 d1 12,5 21,9 D11 z4 L79/22 d12 18,6 - D12 z4 L83/26 d12 17,1 3,9 D13 z4 L83/26 d12 21,8 - D14 z4 L83/26 d12 21,9 37,2 D15 z4 L83/26 d12 26,2 - D16 z4 L92/32 d16 23,8 42,6 D18 z4 L92/32 d16 31,8 53,2 D2 z4 L14/38 d2 33,5 59,2 D22 z4 L14/38 d2 53,4 79,2 D24 z4 L121/45 d25 64,5 - D25 z6 L121/45 d25 69,7 96,8 D26 z6 L121/45 d25 89,2 - D28 z6 L121/45 d25 87,4 - D3 z6 L121/45 d25 91, 128, D32 z6 L133/53 d32 99,6 144, D36 z6 L133/53 d32 126, - D4 z6 L155/63 d4 145, - DIN844K, HSSPM +TiCN, horony: 3, HR profil. Nagyszilárdságú és korrózióálló acélhoz is optimális. P634 P637 D 6 L57/13 d6 32,8 34,15 D 7 L66/16 d1-41,85 D 8 L69/19 d1 28,1 38,65 D 9 L69/19 d1-46,25 D1 L72/22 d1 27,3 39,25 D11 L79/22 d12-46,25 D12 L83/26 d12 35,7 52,85 D14 L83/26 d12 38,7 57,75 D16 L92/32 d16 47, 7,3 D18 L92/32 d16 5, 76,15 D2 L14/38 d2 61,2 92,8 D22 L14/38 d2 73,1 19,3 D25 L121/45 d25 87,2 132,8 D3 L121/45 d25 119, 174,7 D32 L133/53 d32 134, 19,3 Nagyolásnál a fogásvétel,5xd lehet, de a forgácsoló sebességet és az elıtolást csökkentsük. Keményfém marók 49. oldal Kúpos szárú marók 61. oldal Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc - HSSE Vc - HighCut Fz - D4 D8 D12 D16 D2,2,9,2,9,2,9,2,4,7,1,2,4,1,4,7,9,1,4,7,9,1,4,7,9,2,7,9,2,7,9,3,9,3,7,9,1,3,1,11,1,3,7,1,3,7,1,2,4,1,2,4 Hosszú maróknál csökkentsük az elıtolást. 59 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

61 Hosszú gyorsacél ujjmaró P élő HSSE8 P641 - Nagyoló HighCut P15-3-élő HSSE8 Gyorsacél maró DIN844L, HSSE8, horony: 4, központi él. Általános használatra. P élő HighCut DIN844L, HSSPM +TiCN, horony: 3, HR profil. Nagyobb vágósebesség és éltartam (+6-9%). Nagyszilárdságú és korrózióálló acélhoz is optimális. DIN844L, HSSE8, horony: 4, z=3, központi él. P élő ALU DIN844L, HSSE8 +Ti2CN, horony: 4, központi él. Nagyobb vágósebesség és éltartam (+6-9%). Nagyszilárdságú és korrózióálló acélhoz is optimális. P23 P623 D 4 z4 L63/19 d6 12,1 17,9 D 5 z4 L68/24 d6 12,4 2,2 D 6 z4 L68/24 d6 13,3 22,1 D 8 z4 L88/38 d1 15,9 27,7 D1 z4 L95/45 d1 18,3 27,6 D12 z4 L11/53 d12 22,7 38,8 D14 z4 L11/53 d12 28,5 49,7 D16 z4 L123/63 d16 31,6 56,4 D18 z4 L123/63 d16 41,7 66,6 D2 z4 L141/75 d2 49,5 77, D22 z4 L141/75 d2 66,5 111, D25 z6 L166/9 d25 96,6 131, D28 z6 L166/9 d25 115, - D3 z6 L166/9 d25 119, 157, D32 z6 L186/16 d32 124, 172, D36 z6 L186/16 d32 146, - D4 z6 L217/125 d4 197, - P641 D 8 z4 L88/38 d1 47,9 D1 z4 L95/45 d1 5,5 D12 z4 L11/53 d12 65,3 D14 z4 L11/53 d12 72,6 D16 z4 L123/63 d16 87,5 D18 z4 L123/63 d16 94,5 D2 z4 L141/75 d2 122, D25 z6 L166/9 d25 192, D3 z6 L166/9 d25 224, D32 z6 L186/16 d32 24, DIN844L, HSSE8, horony: 45, központi él. Alumíniumhoz és műanyaghoz. P15 P28 D 4 L63/19 d6 17, 15,6 D 5 L68/24 d6 19,7 15,6 D 6 L68/24 d6 19,8 16,1 D 8 L88/38 d1 25,6 18,9 D1 L95/45 d1 23,7 21,1 D12 L11/53 d12 27,4 28,9 D14 L11/53 d12 35,9 36,9 D16 L123/63 d16 43,4 4,2 D18 L123/63 d16 52,5 53,8 D2 L141/75 d2 61,3 56,5 D25 L166/9 d25-17, D3 L166/9 d25-131, D32 L186/16 d32-136, Hosszú keményfém marók 53. oldal Extra hosszú ujjmaró P16-4-élő HSSE8 Tivoly-Norm, HSSE8, horony: 4, központi él. P16 D 6 z4 L95/5 d6 24,4 D 8 z4 L11/6 d1 33,3 D1 z4 L115/65 d1 36,3 D12 z4 L13/75 d12 42, D14 z4 L135/8 d12 54,8 D16 z4 L155/95 d16 57,1 D18 z4 L16/1 d16 8,6 D2 z4 L175/11 d2 8,7 Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc - Classic Vc - HighCut Fz - D4 D8 D12 D16 D2,2,9,2,9,2,9,2,4,7,1,2,4,1,4,7,9,1,4,7,9,1,4,7,9,2,7,9,2,7,9,3,9,3,7,9,1,3,1,11,1,3,7,1,3,7,1,2,4,1,2,4 Hosszú maróknál csökkentsük az elıtolást. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 6

62 Kúpos szárú maró Gyorsacél maró P465-2-élő HSSE8 P élő HSSE8 P68 - Nagyoló HSSE8 DIN845K, HSSE8, horony: 3, központi él, átmérő tűrés: e8. Horonymarásra alkalmas P9 tűrésű horonyhoz. P465 D12 MK2 z2 L111/26 47,8 D14 MK2 z2 L111/26 49,3 D15 MK2 z2 L111/26 51,3 D16 MK2 z2 L117/32 5,8 D18 MK2 z2 L117/32 57,6 D2 MK2 z2 L123/38 64, D22 MK2 z2 L123/38 65,4 D24 MK3 z2 L147/45 77,2 D25 MK3 z2 L147/45 78,2 D26 MK3 z2 L147/45 87,4 D28 MK3 z2 L147/45 93, D3 MK3 z2 L147/45 99,2 D32 MK3 z2 L178/53 112, D36 MK4 z2 L178/53 142, D4 MK4 z2 L188/63 173, D5 MK4 z2 L2/75 258, DIN845K, HSSE8, horony: 4, központi él. Általános használatra. P42 D12 MK2 z4 L111/26 42,35 D14 MK2 z4 L111/26 51,7 D16 MK2 z4 L117/32 46,7 D18 MK2 z4 L117/32 5,5 D2 MK2 z4 L123/38 55,7 D22 MK2 z4 L123/38 67, D2 MK3 z4 L14/38 94,2 D22 MK3 z4 L14/38 94,2 D24 MK3 z4 L147/45 9,35 D25 MK3 z6 L147/45 84,6 D26 MK3 z6 L147/45 95,85 D28 MK3 z6 L147/45 96,45 D3 MK3 z6 L147/45 15,4 D32 MK3 z6 L155/53 19,6 D32 MK4 z6 L178/53 138,7 D36 MK4 z6 L178/53 158,8 D4 MK4 z6 L188/63 191,5 D5 MK4 z6 L2/75 288,5 DIN844K, HSSE8, horony: 25, profil: NR. Nagyoló marásra. P68 D12 MK2 z4 L111/26 55,4 D14 MK2 z4 L111/26 6,6 D16 MK2 z4 L117/32 57,3 D18 MK2 z4 L117/32 6,2 D2 MK2 z4 L123/38 66,6 D22 MK3 z4 L14/38 94,4 D25 MK3 z6 L147/45 98,8 D28 MK3 z6 L147/45 111, D3 MK3 z6 L147/45 121, D32 MK4 z6 L178/53 135, D36 MK4 z6 L178/53 151, D4 MK4 z6 L188/63 173, D5 MK4 z6 L2/75 248, Kúpos szárú hosszú ujjmaró P élő HSSE8 P681 - Nagyoló HSSE8 DIN845L, HSSE8, horony: 4, központi él. P45 P681 D12 MK2 z4 L138/53 5,4 - D14 MK2 z4 L138/53 55,5 - D16 MK2 z4 L148/63 57,8 76,9 D18 MK2 z4 L148/63 65,4 81,7 D2 MK2 z4 L16/75 88, - D22 MK2 z4 L16/75 93,9 - DIN844L, HSSE8, horony: 25, profil: NR P45 P681 D2 MK3 z4 L17/75 93,6 85,4 D22 MK3 z4 L177/75 1, 126, D25 MK3 z6 L192/9 129, 134, D28 MK3 z6 L192/9 122, 151, D32 MK3 z6 L28/16 157, - D3 MK4 z6 L215/9 157, 17, P45 P681 D32 MK4 z6 L231/16 168, 184, D36 MK4 z6 L231/16 21, 21, D4 MK4 z6 L25/ , 257, D5 MK4 z6 L275/15 355, 389, Kúpos szárú extra hosszú ujjmaró P élő HSSE8 Tivoly-Norm, HSSE8, horony: 4, központi él. D16 MK2 z4 L18/95 14, D18 MK2 z4 L185/1 118, D2 MK3 z4 L212/11 144, D22 MK3 z4 L212/11 153, D25 MK3 z6 L227/ , Ajánlott forgácsolási adatok az 58. és 6. oldalon. D3 MK4 z6 L265/14 24, D32 MK4 z6 L285/16 257, D36 MK4 z6 L285/16 38, D4 MK4 z6 L35/18 353, D5 MK4 z6 L325/2 537, 61 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

63 Rádiuszmaró Keményfém gömbvégő maró P66-2-élő P élő P67-4-élő Tivoly norm, VHM-TSM33, z=2, spirál: 3, átmérő tűrés: e8. Horonymaráshoz és sülylyesztéshez is használható. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P618H - 2-élő HardCut Tivoly norm, VHM-TSM33, z=3, spirál: 3, átmérő tűrés: e8. Horonymaráshoz és sülylyesztéshez is használható. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P626H - 3-élő HardCut Tivoly norm, VHM-TSM33, z=4, spirál: 3, átmérő tűrés: h9. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyagokhoz. P619H - 4-élő HardCut Tivoly norm, VHM-TSM33 +TiAlCN, z=2, spirál: 3, átmérő tűrés: e8. Horonymaráshoz és süllyesztéshez is használható. Ajánlott: acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P66 P618H D 1 z2 L39/3 d3 13,5 16,4 D 1,5 z2 L39/5 d3 12,5 15,1 D 2 z2 L39/7 d3 12,5 15,1 D 2,5 z2 L39/7 d3 12,5 15,1 D 3 z2 L39/9 d3 12,5 15,1 D 3,5 z2 L51/12 d4 16,7 2,2 D 4 z2 L51/14 d4 16,7 2,2 D 4,5 z2 L51/14 d5 18,5 22,4 D 5 z2 L51/16 d5 18,5 22,4 D 6 z2 L64/19 d6 24, 29,1 D 7 z2 L64/19 d6 31, 37,5 D 8 z2 L64/21 d8 33,8 4,9 D 9 z2 L7/22 d1 46,4 56,2 D1 z2 L7/22 d1 46,4 56,2 D11 z2 7/25 d11 53,1 64,2 D12 z2 L76/25 d12 64,2 77,6 D14 z2 L89/3 d14 87, 15, D16 z2 L89/32 d16 1, 121, D18 z2 L12/35 d18 142, 171, D2 z2 L12/38 d2 171, 27, D22 z2 L12/38 d22 249, 3, D25 z2 L12/38 d25 264, 319, Tivoly norm, VHM-TSM33 +TiAlCN, z=3, spirál: 3, átmérő tűrés: e8. Horonymaráshoz és süllyesztéshez is használható. Ajánlott: acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P671 P626H D 1 z3 L39/3 d3 13,5 16,4 D 1,5 z3 L39/5 d3 12,5 15,1 D 2 z3 L39/7 d3 12,5 15,1 D 2,5 z3 L39/7 d3 12,5 15,1 D 3 z3 L39/9 d3 12,5 15,1 D 3,5 z3 L51/12 d4 16,7 2,2 D 4 z3 L51/14 d4 16,7 2,2 D 4,5 z3 L51/14 d5 18,5 22,4 D 5 z3 L51/16 d5 18,5 22,4 D 6 z3 L64/19 d6 24, 29,1 D 7 z3 L64/19 d6 31, 37,5 D 8 z3 L64/21 d8 33,8 4,9 D 9 z3 L7/22 d1 46,4 56,2 D1 z3 L7/22 d1 46,4 56,2 D11 z3 7/25 d11 53,1 64,2 D12 z3 L76/25 d12 64,2 77,6 D14 z3 L89/3 d14 87, 15, D16 z3 L89/32 d16 1, 121, D18 z3 L12/35 d18 142, 171, D2 z3 L12/38 d2 171, 27, D22 z3 L12/38 d22 249, 3, D25 z3 L12/38 d25 264, 319, Tivoly norm, VHM-TSM33 +TiAlCN, z=4, spirál: 3, átmérő tűrés: h9. Ajánlott: acélhoz 5 HRC-ig, kor.acélhoz, Al-Si ötvözetekhez. P67 P619H D 1 z4 L39/3 d3 13,5 16,4 D 1,5 z4 L39/5 d3 12,5 15,1 D 2 z4 L39/7 d3 12,5 15,1 D 2,5 z4 L39/7 d3 12,5 15,1 D 3 z4 L39/9 d3 12,5 15,1 D 3,5 z4 L51/12 d4 16,7 2,2 D 4 z4 L51/14 d4 16,7 2,2 D 4,5 z4 L51/14 d5 18,5 22,4 D 5 z4 L51/16 d5 18,5 22,4 D 6 z4 L64/19 d6 24, 29,1 D 7 z4 L64/19 d6 31, 37,5 D 8 z4 L64/21 d8 33,8 4,9 D 9 z4 L7/22 d1 46,4 56,2 D1 z4 L7/22 d1 46,4 56,2 D11 z4 7/25 d11 53,1 64,2 D12 z4 L76/25 d12 64,2 77,6 D14 z4 L89/3 d14 87, 15, D16 z4 L89/32 d16 1, 121, D18 z4 L12/35 d18 142, 171, D2 z4 L12/38 d2 171, 27, D22 z4 L12/38 d22 249, 3, D25 z4 L12/38 d25 264, 319, Hosszú keményfém gömbvégő maró 64. oldal Gyorsacél gömbvégő marók 65. oldal Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc - Bev.nélk Vc - HardCut Fz - D4 D8 D12 D16 D2,2,1,2,4,2,4,1,2,3,4,1,2,4,1,2,3,4,1,2,3,4,1,2,3,4,3,12,3,12,12,15,2,12,15,2,12,15,2,1,2,4 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 62

64 Gömbvégő keményfém mikrómaró Rádiuszmaró M8527-1,5xD M xD Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M8527H - 1,5xD Hard X Magafor norm, VHM-K15F polírozott, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M8529H - 2-3xD Hard X Magafor norm, VHM-K15F +TiAlN, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is használható. Alkalmas acélhoz 62 Hrc-ig, kor.acélhoz, Ni,Co,Ti ötvözetekhez, gömbgrafitos öntvényhez. M8527G - 1,5xD Graph X Magafor norm, VHM-K15F +TiAlN, z=2, horony: N-3, átmérő tűrés: h7, szár átmérő: h6. Horonymarásra és süllyesztésre is használható. Alkalmas acélhoz 62 Hrc-ig, kor.acélhoz, Ni,Co,Ti ötvözetekhez, gömbgrafitos öntvényhez. M8529G - 2-3xD Graph X Magafor-norm, VHM-K6s, gyémánt bevonat, z=2, horony: N-3, átmérő tűrés: h7, szárátmérő: h6. Ajánlott: grafithoz, alumíniumötvözetekhez, polimer műanyagokhoz. Süllyesztésre is alkalmas. M8527 M8527H M8527G D,1 z2 L39/,1 d3 49,9 54,6 - D,15 z2 L39/,2 d3 42,6 47,9 - D,2 z2 L39/,3 d3 36,7 43,4 - D,25 z2 L39/,35 d3 31,4 41,9 - D,3 z2 L39/,45 d3 3,55 36,7 - D,4 z2 L39/,6 d3 2,9 28,4 43,4 D,5 z2 L39/,75 d3 2,2 26,2 41,1 D,6 z2 L39/,9 d3 2,2 25,4 4,4 D,7 z2 L39/1,5 d3 2,2 25,4 4,4 D,8 z2 L39/1,2 d3 2,2 25,4 4,4 D,9 z2 L39/1,35 d3 2,2 25,4 4,4 D 1, z2 L39/1,5 d3 2,2 25,4 4,4 D 1,2 z2 L39/1,8 d3 2,2 25,4 4,4 D 1,5 z2 L39/2,25 d3 2,2 25,4 4,4 D 2, z2 L39/3, d3 2,2 25,4 4,4 Ajánlott forgácsolási adatok mikrómarókhoz az 53. oldalon. Magafor-norm, VHM-K6s, gyémánt bevonat, z=2, horony: N-3, átmérő tűrés: h7, szárátmérő: h6. Ajánlott: grafithoz, alumíniumötvözetekhez, polimer műanyagokhoz. Süllyesztésre is alkalmas. M8529 M8529H M8529G D,1 z2 L39/,2 d3 65,5 76, - D,2 z2 L39/,5 d3 5, 58,65 - D,3 z2 L39/1 d3 41,5 46,5 65,5 D,4 z2 L39/1 d3 3,6 35,55 53,4 D,5 z2 L39/1,5 d3 27,65 32,35 5,1 D,6 z2 L39/1,5 d3 26,9 31,55 49,3 D,7 z2 L39/2 d3 28,35 33,15 5,95 D,8 z2 L39/2 d3 26,9 31,55 49,3 D,9 z2 L39/2,5 d3 27,65 32,35 5,1 D 1, z2 L39/3 d3 26,2 3,85 48,45 D 1,1 z2 L39/3 d3 26,9 31,55 49,3 D 1,2 z2 L39/4 d3 26,9 31,55 49,3 D 1,4 z2 L39/4 d3 26,9 31,55 49,3 D 1,5 z2 L39/4 d3 26,2 3,8 48,45 D 1,6 z2 L39/4 d3 26,9 31,55 49,3 D 1,8 z2 L39/5 d3 26,9 31,55 49,3 D 2, z2 L39/5 d3 26,2 3,8 48,45 D 2,5 z2 L39/7 d3 32,5 36, 5,1 D 3, z2 L44/1 d4 32,7 36, 5,2 D 3,5 z2 L44/1 d4 4,4 44, 57,65 D 4, z2 L52/12 d5 33,6 36,8 51,1 D 4,5 z2 L52/12 d5 42,2 46,1 59,45 D 5, z2 L52/14 d6 37,2 4,4 54,6 D 5,5 z2 L52/14 d6 44, 47,7 61,25 D 6, z2 L57/16 d6 36,8 - - D 7, z2 L63/18 d8 57,6 - - D 8, z2 L63/2 d8 5,1 - - D 9, z2 L72/22 d1 76, - - D1, z2 L72/26 d1 68,9 - - D12, z2 L83/3 d12 93, - - D14, z2 L83/35 d14 139, - - D16, z2 L92/4 d16 171, - - További méretekre kérje ajánlatunkat! 63 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

65 Hosszú gömbvégő keményfém maró P631U - UltraCut P628U - UltraCut Rádiuszmaró Tivoly norm, VHM-TSM44 +AlTiN, z=2, spirál: 3, homlokszög: 16, átmérő tűrés: h9. Ajánlott: acélhoz 68 HRC-ig, korrózióálló acélhoz, nehezen forgácsolható Ni, Co ötvözetekhez. P631U D 3 z2 L57/2/4 d6 53,4 D 4 z2 L8/43/5 d6 58,2 D 5 z2 L8/43/6 d6 58,2 D 6 z2 L8/44/1 d6 58,2 D 7 z2 L1/63/13 d8 75,8 D 8 z2 L1/64/16 d8 75,8 D 9 z2 L1/59/16 d1 98,6 D1 z2 L1/6/19 d1 98,6 D12 z2 L1/55/22 d12 13, D16 z2 L125/77/32 d16 182, Tivoly norm, VHM-TSM44 +AlTiN, z=2, spirál: 3, homlokszög: 16, átmérő tűrés: h9. Ajánlott: acélhoz 68 HRC-ig, korrózióálló acélhoz, nehezen forgácsolható Ni, Co ötvözetekhez. P628U D 3 z2 L8/37/3 d6 55,5 D 4 z2 L9/5/4 d8 61,8 D 5 z2 L1/49/5 d8 61,8 D 6 z2 L1/52/6 d1 61,8 D 8 z2 L1/53/8 d12 86,8 D1 z2 L125/56/1 d14 114, D12 z2 L14/58/12 d16 163, Hosszú gömbvégő keményfém mikrómaró M élő hosszú M élő extra hosszú Magafor norm, VHM-K15F polírozott, z=4, horony: N-3, átmérő tűrés: h11, szár átmérő: h6. Süllyesztésre is alkalmas. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M8527D - hosszú nyakú Magafor norm, VHM-K15F polírozott, z=2, átmérő tűrés: -,1, szárátmérő: h6. Extra rövid vágóél, gyengített nyakátmérő a jó hozzáférés érdekében. Ajánlott acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M852DH - hosszú nyakú Hard X Magafor norm, VHM-K15F +TiAlN, z=2, átmérő tűrés: -,1, szárátmérő: h6. Szerszámgyártáshoz ajánlott mélyen fekvő felületek marásához. Alkalmas acélhoz 68 HRC-ig, kor.acélhoz, öntöttvashoz. M8549 D 1, z4 L5/1,5 d1 48,1 D 1,5 z4 L5/2,25 d1,5 45,45 D 2, z4 L5/3, d2 42,85 D 2,5 z4 L5/3,75 d2,5 45,45 D 3, z4 L5/4,5 d3 48,1 M8569 D 3 z6 L15/6/4,5 d6 95,4 D 4 z6 L15/6/6, d6 96,25 D 5 z6 L15/6/7,5 d6 98,35 D 6 z6 L15/9, d6 13,75 Ajánlott forgácsolási adatok mikrómarókhoz az 53. oldalon. M8527D D,4 z2 L39/2/,6 d3 37,3 D,5 z2 L39/2/,75 d3 37,3 D,5 z2 L39/4/,75 d3 37,3 D,5 z2 L6/6/,75 d3 55,15 D,6 z2 L39/4/,9 d3 37,3 D,8 z2 L39/4/1,2 d3 37,3 D,8 z2 L39/6/1,2 d3 47, D,9 z2 L6/9/1,2 d3 55,15 D 1, z2 L39/4/1,5 d3 37,3 D 1, z2 L39/5/1,5 d3 37,3 D 1, z2 L39/6/1,5 d3 37,3 D 1, z2 L39/9/1,5 d3 47, D 1, z2 L6/12/1,5 d3 55,15 D 1,2 z2 L39/6/1,8 d3 37,3 D 1,4 z2 L44/7/2,1 d4 47, D 1,5 z2 L39/6/2,25 d3 37,3 D 1,5 z2 L44/7/2,25 d4 47, D 1,5 z2 L39/9/2,25 d3 47, D 1,5 z2 L6/12/2,25 d3 55,15 D 1,6 z2 L44/8/2,4 d4 52,15 D 1,8 z2 L44/9/2,7 d4 52,15 D 2, z2 L39/9/3 d3 47, D 2, z2 L44/1/3 d4 52,15 D 2, z2 L39/12/3 d3 47, D 2, z2 L6/15/3 d3 55,15 D 2,5 z2 L44/12/3,75 d3 52,15 D 2,5 z2 L6/15/3,75 d3 55,15 D 3, z2 L44/15/4,5 d3 54,95 M852DH D,4 z2 L45/2/,3 d4 52,4 D,4 z2 L45/3/,3 d4 52,4 D,4 z2 L45/4/,3 d4 52,4 D,5 z2 L45/2/,4 d4 47,5 D,5 z2 L45/4/,4 d4 47,5 D,5 z2 L45/6/,4 d4 47,5 D,5 z2 L45/9/,4 d4 47,5 D,6 z2 L45/2/,5 d4 47,5 D,6 z2 L45/4/,5 d4 47,5 D,6 z2 L45/6/,5 d4 47,5 D,6 z2 L45/9/,5 d4 47,5 D,8 z2 L45/4/,6 d4 47,5 D,8 z2 L45/6/,6 d4 47,5 D,8 z2 L45/9/,6 d4 47,5 D,8 z2 L45/12/,6 d4 48,5 D 1, z2 L5/4/,8 d4 48,5 D 1, z2 L5/6/,8 d4 48,5 D 1, z2 L5/9/,8 d4 48,5 D 1, z2 L5/12/,8 d4 48,5 D 1, z2 L5/16/,8 d4 52,4 D 1, z2 L5/2/,8 d4 53,9 D 1,5 z2 L5/6/1,2 d4 48,5 D 1,5 z2 L5/9/1,2 d4 48,5 D 1,5 z2 L5/12/1,2 d4 48,5 D 1,5 z2 L5/16/1,2 d4 52,4 D 1,5 z2 L5/2/1,2 d4 53,9 D 2, z2 L6/6/1,6 d4 5,45 D 2, z2 L6/9/1,6 d4 5,45 D 2, z2 L6/12/1,6 d4 5,45 D 2, z2 L6/16/1,6 d4 52,4 D 2, z2 L6/2/1,6 d4 53,9 D 2, z2 L6/25/1,6 d4 53,55 D 2, z2 L6/3/1,6 d4 53,9 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 64

66 Rádiuszmaró Negyedkör maró P116 - HSSE Cobalt M855 - Keményfém M855H - Hard X DIN6518A, HSSE5, z=3-5. Éllegömbölyítésre való CNC gépeken. Ajánlott acélhoz 1 MPa-ig, öntöttvashoz, alumíniumhoz. P116 R 1 D8 d6 33,5 R 1,5 D9 d6 33,5 R 2 D1 d6 31,7 R 2,5 D12 d8 35,3 R 3 D13 d8 35,3 R 3,5 D14 d8 41,15 R 4 D16 d8 39,25 R 4,5 D17 d12 44,6 R 5 D18 d12 41,95 R 6 D2 d12 45,5 R 7 D23 d12 56,55 R 8 D26 d12 52,7 R 9 D28 d12 68,6 R1 D31 d12 64,55 R11 D33 d12 88,1 R12 D36 d16 79,45 R13 D39 d16 11,9 R14 D41 d16 12,6 R15 D45 d2 111, R16 D47 d2 125,7 Magafor norm, VHM-K15F, z=2, R+/-,2, D+/-,1, szár átmérő: h6. Precíz éllegömbölyítésre való CNC gépeken. Ajánlott: acélhoz 13 MPa-ig, öntöttvashoz, alumíniumhoz, rézhez, műanyaghoz. M855 M855H R,1 L5 d3 4, 44,4 R,15 L5 d3 4, 44,4 R,2 L5 d3 4, 44,4 R,25 L5 d3 38,2 42,6 R,3 L5 d3 38,2 42,6 R,4 L5 d3 38,2 42,6 R,5 L5 d3 38,2 42,6 R,6 L5 d3 38,2 42,6 R,7 L5 d3 38,2 42,6 R,75 L5 d3 38,2 42,6 R,8 L5 d3 38,2 42,6 R,9 L5 d3 38,2 42,6 R1, L5 d3 38,2 42,6 R1,25 L5 d4 47,3 51,65 R1,5 L5 d5 47,3 51,65 R1,75 L5 d6 47,3 51,65 R2, L5 d6 47,3 51,65 R2,25 L5 d8 58,2 62,6 R2,5 L5 d8 58,2 62,6 R3, L5 d8 58,2 62,6 R4, L55 d1 84,1 88,5 R5, L63 d12 93, 97,45 R6, L74 d14 111, 116, Magafor norm, VHM-K15F +TiAlN, z=2, R+/-,2, D+/-,1, szár átmérő: h6. Precíz éllegömbölyítésre való CNC gépeken. Alkalmas: acélhoz 67 HRC-ig, kor.acélhoz, gömbgrafitos öntvényhez, Ni,Co,Ti ötvözetekhez. Keményfém sarokrádiusz maró 51. oldal 65 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

67 Alakos maró V-profil maró M84-4 M888-6 M89-9 M Magafor norm, VHM-K15F, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Ajánlott: acélhoz 13 MPa-ig, alumíniumhoz, rézhez, műanyaghoz. M888H - 6 Hard X Magafor norm, VHM-K15F, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Ajánlott: acélhoz 13 MPa-ig, alumíniumhoz, rézhez, műanyaghoz. M89-9 Hard X Magafor norm, VHM-K15F, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Ajánlott: acélhoz 13 MPa-ig, alumíniumhoz, rézhez, műanyaghoz. M892H - 12 Hard X Magafor norm, VHM-K15F +TiAlN, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Alkalmas: acélhoz 62 Hrc-ig, kor.acélhoz, öntöttvashoz, Ni,Co, Ti ötvözetekhez. M84 D,5 L39/1 d3 42,6 D 1, L39/2 d3 41,9 D 1,5 L39/3 d3 41,9 D 2, L39/4 d3 41,9 D 3, L6/6 d4 53,1 M888 M888H D,5 L39/1 d3 32,15 D 1, L39/2 d3 29,95 33,4 D 1,5 L39/3 d3 29,95 33,4 D 2, L39/4 d3 29,95 33,4 D 2,5 L39/5 d3 3,85 34,4 D 3, L5/6 d4 4,7 42,7 D 4, L5/8 d5 42, 44,2 D 5, L5/1 d6 48,45 5,3 D 6, L6/12 d8 54,1 57,85 D 8, L7/16 d1 79,6 82,75 D1, L7/18 d12 92,3 96,75 D12, L7/2 d12 92,3 98, D16, L8/26 d16 134,9 142,5 D2, L1/32 d2 243,1 253,9 További méretekre kérje ajánlatunkat! Magafor norm, VHM-K15F +TiAlN, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Alkalmas: acélhoz 62 Hrc-ig, kor.acélhoz, öntöttvashoz, Ni,Co, Ti ötvözetekhez. M89 M89H D,5 L39/1 d3 22, 25,2 D,6 L39/1,2 d3 22, 25,2 D,7 L39/1,4 d3 22, 25,2 D,8 L39/1,6 d3 22, 25,2 D,9 L39/1,8 d3 22, 25,2 D 1, L39/2 d3 22, 25,2 D 1,2 L39/2,4 d3 22, 25,2 D 1,4 L39/2,8 d3 22, 25,2 D 1,5 L39/3 d3 22, 25,2 D 1,6 L39/3 d3 22, 25,2 D 1,8 L39/3,6 d3 22, 25,2 D 2, L39/4 d3 22, 25,2 D 2,5 L39/5 d3 22,6 25,8 D 3 L5/6 d4 22,6 25,8 D 4 L5/8 d5 23,3 26,4 D 4,76 L5/9,5 3,8 34, D 5 L5/1 d6 27, 3,2 D 6 L6/12 d8 3,2 33,3 D 6,35 L6/12 39,6 43,4 D 7,93 L7/16 42,1 46,5 D 8 L7/16 d1 44,7 49,1 D 9,52 L7/19 62,3 67,9 D1 L7/18 d12 56, 62,9 D12 L7/2 d12 56, 62,9 D12,7 L7/2 59,1 65,4 D15,87 L8/25 81,8 91,2 D16 L8/26 d16 83, 93,1 D2 L1/32 d2 148, 163, Magafor norm, VHM-K15F +TiAlN, z=2, átmérő tűrés: h9, szár átmérő: h6. Többfunkciós szerszám: V-horonymarás, élletörés, fúrás, központozás, kontúrmarás, gravírozás. Alkalmas: acélhoz 62 Hrc-ig, kor.acélhoz, öntöttvashoz, Ni,Co, Ti ötvözetekhez. M892 M892H D 1, 39/2, d3 26,95 3,45 D 1,5 39/3, d3 26,95 3,45 D 2, 39/4, d3 26,95 3,45 D 2,5 39/5, d3 27,55 31,15 D 3, 5/6, d4 36,1 38,2 D 4, 5/8, d5 37,55 39,7 D 5, 5/1 d6 43,2 45,3 D 6, 6/12 d8 48,85 51, D 8 7/16 d1 72,2 75,1 D1, 7/18 d12 9,6 94,85 D12, 7/2 d12 9,6 97,65 D16, 8/26 d16 133,8 14,9 D2 1/32 d2 238,6 248,5 Ajánlott forgácsoló sebesség V-horonymarásnál (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N=1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél HRC Inox Inox Inox AlSi AlSi Öv GGG Alu (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc Fz - D4 D8 D12 D16 D2,5,11,19,25,3,5,11,19,25,3,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,4,9,17,2,27,9,18,3,42,9,18,3,42,9,18,3,42,8,13,2,3,4,4,8,13,18,25 A megadott értékek V-horony marásra vonatkoznak.. Kontúrmarásnál, gravírozásnál, fúrásnál és süllyesztésnél az elıtolás jelentısen növelhetı. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 66

68 Bi-Face keményfém szögmaró Alakos maró M élő, M élő, M élő, M848H élő Hard'X M849H élő Hard'X M848H élő Hard'X Kétoldalas szimmetrikus keményfém szögmarók hosszú szárral. CNC gépre ajánlott szerszám élletöréshez, sorjázáshoz elöl és hátul, nehezen hozzáférhető helyeken is. Furatban interpolálással. A Hard'X bevonatos maró alkalmas acélhoz 67 HRC-ig, korrózióálló acélhoz, öntöttvashoz. 9 M848 M848H D 1, z3 L6 31,7 33,4 D 1,5 z3 L6 3,7 32,4 D 1,8 z3 L6 29,6 31,25 D 2, z3 L6 29,6 31,25 D 2,8 z3 L6 29,3 31, D 3, z3 L6 29,3 31, 9 M849 M849H D 2,8 z4 L1 36,5 38,75 D 3, z4 L1 36,5 38,75 D 3,8 z4 L1 37,4 4 D 4, z4 L1 37,4 4 D 4,8 z4 L1 39,45 42,5 D 5, z4 L1 39,45 42,5 D 5,8 z4 L1 41,4 44,5 D 6, z4 L1 41,4 44,5 D 7,8 z4 L1 54,1 57,45 D 8, z4 L1 54,1 57,45 D 9,8 z4 L1 66,1 7,1 D1, z4 L1 66,1 7,1 D11,8 z4 L1 79,45 84,1 D12, z4 L1 79,45 84,1 D15,8 z4 L1 16,2 112,1 D16, z4 L1 16,2 112,1 6 M846 M846H D 5, L1 5,1 52,75 D 8, L1 66,1 69,45 D12, L1 96,8 11,5 Alakos gyorsacél maró M7 - V-profil maró 9 Red X M7 D 3 L5/6 d3 11,15 D1/8 L5/6 d3,17 11,2 D 4 L52/ 8 d4 11,75 D3/16 L6/9 d4,76 12,3 D 5 L6/1 d5 12,45 D 6 L66/12 d6 13,8 D1/4 L66/12 d6,35 15, D5/16 L79/14 d7,93 16,35 Magafor-Norm, HSSE+TiAlN. M7 D 8 L79/14 d8 16,35 D3/8 L89/16 d9,52 18,7 D1 L89/16 d1 18,85 D12 L12/18 d12 25,75 D1/2 L12/19 d12,7 26,9 D14 L115/21 d14 35,7 D5/8 L115/24 d15,87 37,15 D16 L115/24 d16 37,4 P15 - Szögmaró szár felé csökkenı P15 D16x45f 33, D16x6f 32,3 D2x45f 36,8 D2x6f 36,4 D25x45f 53,4 D25x6f 51,8 D32x45f 66,4 D32x6f 64,3 DIN1833A, HSSE5 Szár felé növekvı szögmaró helyett kúpsüllyesztı 29. oldal P17 - Ives reteszhorony maró DIN85B, HSSE5. Szélesség tűrése: e8 (P9 horonyhoz) P17 D 7,5x1,5 L5 d6. 25,6 D 7,5x2 L5 d6 25,6 D1,5x2 L5 d12 25,7 D1,5x2,5 L5 d12 25,7 D1,5x3 L5 d12 25,7 D13,5x2 L56 d12 27,4 D13,5x2,5 L56 d12 27,4 D13,5x3 L56 d12 27,4 D13,5x4 L56 d12 27,4 D16,5x2,5 L56 d12 28,7 P17 D16,5x3 L56 d12 28,7 D16,5x4 L56 d12 28,7 D16,5x5 L56 d12 28,7 D19,5x3 L56 d12 3,7 D19,5x4 L56 d12 3,7 D19,5x5 L56 d12 3,7 D19,5x6 L56 d12 3,7 D22,5x4 L56 d12 31,5 D22,5x5 L56 d12 31,5 D22,5x6 L56 d12 31,5 P17 D25,5x5 L63 d12 33,5 D25,5x6 L63 d12 33,5 D25,5x7 L63 d12 33,5 D25,5x8 L63 d12 33,5 D28,5x5 L63 d12 38,2 D28,5x6 L63 d12 38,2 D28,5x7 L63 d12 38,2 D28,5x8 L63 d12 38,2 D32,5x5 L63 d12 43,1 D32,5x6 L63 d12 43,1 P17 D32,5x7 L63 d12 43,1 D32,5x8 L63 d12 43,1 D35,5x6 L63 d12 48,1 D35,5x8 L63 d12 48,1 D38,5x7 L63 d12 53,1 D38,5x8 L63 d12 53,1 D38,5x1 L63 d12. 53,1 D45,5x 8 L63 d16. 71, D45,5x1 L63 d16. 71, 67 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

69 Feltőzhetı maró Homlok-palást maró P66 - simító DIN188, HSSE8, horony: 3. P66 D4 z7 L32 d16 82,3 D5 z8 L36 d22 95,4 D63 z8 L4 d27 138, D8 z1 L45 d27 26, Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc Fz - D4 D5 D8,7,11,7,11,7,1,7,9,7,12,7,12,7,12,7,9,13,7,9,13,1,11,15,1,11,15,1,11,15 Keresztfogazású tárcsamaró P76 DIN855A, HSSE5. P76 D 63x 3x22 z16 88,5 D 63x 3,5x22 z16 82, D 63x 4x22 z16 77,4 D 63x 5x22 z16 89,6 D 63x 6x22 z16 99,6 D 63x 8x22 z16 16, D 63x1x22 z16 17, D 63x12x22 z16 18, D 8x 3x27 z2 15, D 8x 3,5x27 z2 1, D 8x 4x27 z2 95,7 D 8x 4,5x27 z2 111, D 8x 5x27 z2 16, D 8x 6x27 z2 111, P76 D 8x 8x27 z16 12, D 8x1x27 z16 127, D 8x12x27 z16 128, D 8x14x27 z14 13, D 8x16x27 z14 141, D1x 3x27 z2 139, D1x 3x32 z2 139, D1x 3,5x27 z2 137, D1x 3,5x32 z2 137, D1x 4x27 z2 131, D1x 4x32 z2 131, D1x 4,5x27 z2 141, D1x 4,5x32 z2 141, D1x 5x27 z2 134, D1x 5x32 z2 134, D1x 6x27 z2 143, D1x 6x32 z2 143, D1x 8x27 z18 152, D1x 8x32 z18 152, D1x1x27 z18 164, D1x1x32 z18 164, P76 D1x12x27 z18 168, D1x12x32 z18 168, D1x14x27 z16 176, D1x14x32 z16 176, D1x16x27 z16 186, D1x16x32 z16 186, D1x18x27 z16 24, D1x18x32 z16 24, D1x2x27 z16 215, D1x2x32 z16 214, D125x 4x32 z22 167, D125x 5x32 z22 162, D125x 6x32 z22 173, D125x 8x32 z2 189, D125x1x32 z2 194, D125x12x32 z2 198, D125x14x32 z2 27, D125x16x32 z18 229, D125x18x32 z18 243, D125x2x32 z18 269, Ajánlott forgácsoló sebesség (Vc, m/min) és fogankénti elıtolás (fz, mm/fog) Fordulatszám N = 1 x Vc / D / 3,14 Elıtoló sebesség Vf = N x fz x z Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc Fz D63 D1 D125,1,1,7,9,9,11,9,11 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 68

70 Főrésztárcsa Feltőzhetı maró P151 - HSS sőrő fogú DIN1837 P151 D 2x,2x5 z8 9,7 D 2x,3x5 z64 8,65 D 2x,4x5 z64 8,65 D2x,5x5 z48 8,45 D2x,6x5 z48 8,45 D2x,8x5 z48 8,45 D2x1x5 z4 8,45 D2x1,2x5 z4 9,7 D2x1,6x5 z4 1,75 D25x,2x8 z8 12,35 D25x,3x8 z8 1,9 D25x,4x8 z64 1,55 D25x,5x8 z64 1,95 D25x,6x8 z64 1,95 D25x,8x8 z48 1,95 D25x1x8 z48 1,95 D25x1,2x8 z48 12,1 D25x1,6x8 z4 11,7 D32x,2x8 z1 11,5 D32x,3x8 z8 9,7 D32x,4x8 z8 9,7 P151 D32x,5x8 z8 9,35 D32x,6x8 z64 9,35 D32x,8x8 z64 9,35 D32x1x8 z64 9,35 D32x1,2x8 z48 1,9 D32x1,6x8 z48 11,5 D4x,2x1 z128 11,65 D4x,3x1 z1 11,5 D4x,4x1 z1 11,5 D4x,5x1 z8 1,4 D4x,6x1 z8 1,4 D4x,8x1 z8 1,4 D4x1x1 z64 1,4 D4x1,2x1 z64 11,5 D4x1,6x1 z64 11,85 D5x,5x13 z1 11,85 D5x,6x13 z1 11,85 D5x,8x13 z8 11,85 D5x1x13 z8 11,85 D5x1,2x13 z8 12,5 D5x1,6x ,7 D5x2x13 z64 14,65 D5x2,5x13 z64 15,8 D5x3x13 z48 17,95 D63x,5x16 z128 13,7 D63x,6x16 z1 13,7 D63x,8x16 z1 13,7 D63x1x16 z1 13,7 D63x1,2x16 z8 14,25 P151 D63x1,6x16 z8 15,8 D63x2x16 z8 17,1 D63x2,5x16 z64 17,95 D63x3x16 z64 19,9 D8x,5x27 z128 16,4 D8x,6x27 z128 16,4 D8x,8x27 z128 16,4 D8x1x27 z1 16,4 D8x1,2x27 z1 16,95 D8x1,6x27 z1 17,8 D8x2x27 z8 19,7 D8x2,5x27 z8 23,45 D8x3x27 z8 25,55 D8x4x27 z64 31,3 D8x5x27 z64 38,35 D1x,5x27 z16 19, D1x,6x27 z16 19, D1x,8x27 z128 19, D1x1x27 z128 19, D1x1,2x27 z128 19,7 D1x1,6x27 z1 23,6 D1x2x27 z1 26,5 D1x2,5x27 z1 29,4 D1x3x27 z8 31,7 D1x4x27 z8 43,1 D1x5x27 z8 48,25 D125x1x27 z16 28,9 D125x1,2x27 z128 28,9 D125x1,6x27 z128 3,25 P151 D125x2x27 z128 31,7 D125x2,5x27 z1 33,65 D125x3x27 z1 37,5 D125x4x27 z1 55,75 D125x5x27 z8 65,3 D16x1x32 z16 4,7 D16x1,6x32 z128 41,7 D16x2x32 z128 43,1 D16x2,5x32 z128 48,25 D16x3x32 z1 54,9 D16x4x32 z1 77,1 D16x5x32 z1 91,3 D2x1x32 z2 55,75 D2x1,6x32 z16 6,2 D2x2x32 z16 63,85 D2x2,5x32 z16 72,5 D2x3x32 z128 8,9 D2x4x32 z ,5 D2x5x32 z ,9 D25x2x32 z2 88,5 D25x2,5x32 z16 11,4 D25x3x32 z16 111,8 D25x4x32 z16 161,9 D25x5x32 z ,2 P152 - HSS ritka fogú DIN1838 P152 D5x,5x13 z48 9,85 D5x,6x13 z48 9,85 D5x,8x13 z4 9,85 D5x1x13 z4 9,85 D5x1,2x13 z4 1,4 D5x1,6x13 z32 11,5 D5x2x13 z32 12,15 D5x2,5x13 z32 13,25 D5x3x13 z24 14,95 D63x,5x16 z64 11,5 D63x,6x16 z48 11,5 P152 D63x,8x16 z48 11,5 D63x1x16 z48 11,5 D63x1,2x16 z4 11,85 D63x1,6x16 z4 13,25 D63x2x16 z4 14,5 D63x2,5x16 z32 14,95 D63x3x16 z32 16,55 D8x,5x27 z64 13,6 D8x,6x27 z64 13,6 D8x,8x27 z64 13,6 D8x1x27 z48 13,6 D8x1,2x27 z48 14,6 D8x1,6x27 z48 15,8 D8x2x27 z4 16,15 D8x2,5x27 z4 19,35 D8x3x27 z4 21,1 D8x4x27 z32 25,85 D8x5x27 z32 31,7 D1x,5x27 z8 15,65 P152 D1x,6x27 z8 15,65 D1x,8x27 z64 19,85 D1x1x27 z64 17,2 D1x1,2x27 z64 17,2 D1x1,6x27 z48 19,5 D1x2x27 z48 21,5 D1x2,5x27 z48 24,3 D1x3x27 z4 27,8 D1x4x27 z4 35,75 D1x5x27 z4 39,95 D125x1x27 z8 23,95 D125x1,2x27 z64 23,95 D125x1,6x27 z64 31,1 D125x2x27 z64 32,7 D125x2,5x27 z48 37,9 D125x3x27 z48 42,85 D125x4x27 z48 47,5 D125x5x27 z4 53,95 D16x1x32 z8 33,8 P152 D16x1,6x32 z8 34,5 D16x2x32 z64 35,75 D16x2,5x32 z64 39,95 D16x3x32 z64 56,6 D16x4x32 z48 63,85 D16x5x32 z48 79,6 D2x1x32 z1 46,3 D2x1,6x32 z8 49,8 D2x2x32 z8 53, D2x2,5x32 z8 6, D2x3x32 z64 72,2 D2x4x32 z64 96,4 D2x5x32 z64 119,9 D25x2x32 z1 73,2 D25x2,5x32 z8 85,35 D25x3x32 z8 92,45 D25x4x32 z8 134,1 D25x5x32 z64 159, Ajánlott forgácsoló sebesség (Vc, m/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu Réz Bronz Co-Ni Ti Mőa HRC (fer) (mar) (au) <1% >1% Vc Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

71 Keményfém rotormaró (turbómaró) Rotormaró finom fogazással erısen ötvözött acélhoz P25 Ø3x14 L38 d3 5,8 P26 Ø3x14 L38 d3 7,35 P27 Ø3x3 L38 d3 7,5 P28 Ø3x12 L38 d3 7,35 P29 Ø3x12 L38 d3 7,35 P162 (ZYB - hengeres, homlokvágatos) Ø4x14 L5 d6 12,9 Ø6x18 L5 d6 12,9 Ø8x18 L63 d6 15,4 Ø1x2 L65 d6 17,5 Ø12x25 L7 d6 23,3 Ø16x25 L7 d6 33,2 P164 (WRC - hengeres, kerek orrú) Ø4x14 d6 L5 12,7 Ø6x18 d6 L5 12,7 Ø8x18 d6 L53 16,1 Ø1x2 d6 L65 18,4 Ø12x25 d6 L7 26, Ø16x25 d6 /d8 L7 34, P176 (KEL - kúpos, kerek orrú) Ø6x2 L5 d6 13,7 Ø8x2 L55 d6 17,7 Ø1x25 L7 d6 21,5 Ø12x28 L73 d6 26,1 Ø16x3 L75 d6 /d8 39,6 P178 (SPG - íves, hegyes orrú) Ø4x14 L5 d6 14,4 Ø6x18 L5 d6 14,4 Ø8x16 L62 d6 14,8 Ø1x2 L65 d6 17,5 Ø12x25 L7 d6 2,6 Ø16x27 L72 d6 3,4 P21 Ø3x2 L38 d3 5,5 P211 Ø3x6 L38 d3 7,35 P212 Ø3x2,5 L38 d3 7,35 P213 Ø3x12 L38 d3 7,35 P214 Ø3x14 L38 d3 7,35 P17 (SKM - kúpos, hegyes orrú) Ø6x18 L5 d6 12,6 Ø8x16 L62 d6 13,3 Ø1x18 L63 d6 15,4 Ø12x2 L65 d6 18,6 Ø16x25 L7 d6 /d8 25,1 Ø2x25 L7 d6 /d8 34, P172 (KSK - 9 kúpos) Ø4 L5 d6 1,6 Ø6 L5 d6 1,6 Ø8 L53 d6 11,2 Ø1 L55 d6 12,7 Ø12 L57 d6 16, P174 (KSY - 6 kúpos) Ø4 L5 d6 11,2 Ø6 L5 d6 11,2 Ø1 L55 d6 13,3 Ø12 L57 d6 16,5 Ø16 L59 d6 2,5 P18 (TRE - ovális) Ø6x9 L5 d6 13,1 Ø8x14 L59 d6 14,6 Ø1x16 L61 d6 17,5 Ø12x2 L65 d6 21,1 Ø16x25 L7 d6 3,4 P182 (RBF - íves kerek orrú) Ø6x18 L5 d6 15, Ø8x16 L61 d6 15,7 Ø1x2 L65 d6 18,6 Ø12x25 L7 d6 22,3 Ø16x25 L7 d6 /d8 31,9 P184 (KUD - gömb) Ø4x3,5 L5 d6 12,7 Ø6x5 L5 d6 12,7 Ø8x7 L52 d6 13,3 Ø1x9 L54 d6 15,4 Ø12x11 L56 d6 18,6 Ø16x14 L59 d6 /d8 26,6 Ajánlott forgácsoló sebesség (Vc, m/min) Fordulatszám N = 1 x Vc / D / 3,14 Acél Acél Acél Acél 5 Inox Inox Inox AlSi AlSi Öv GGG Alu HRC (fer) (mar) (au) <1% >1% Réz Bronz Co-Ni Ti Mőa. Vc egy.fog Vc ker.fog Vc Alu fog Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 7

72 Rotormaró keresztfogazással acélhoz, öntöttvashoz, rézhez Keményfém rotormaró P215 Ø3x14 L38 d3 7,5 P216 Ø3x14 L38 d3 8,75 P217 Ø3x3 L38 d3 8,35 P218 Ø3x12 L38 d3 8,75 P219 Ø3x12 L38 d3 8,75 P221 Ø3x6 L38 d3 8,75 P222 Ø3x2,5 L38 d3 8,75 P223 Ø3x12 L38 d3 8,75 P224 Ø3x14 L38 d3 8,75 P163 (ZYB - hengeres, homlokvágatos) Ø4x14 L5 d6 15,4 Ø6x18 L5 d6 15,4 Ø8x18 L63 d6 18,5 Ø1x2 L65 d6 2,9 Ø12x25 L7 d6 28, Ø16x25 L7 d6 /d8 39,7 P165 (WRC- hengeres, kerek orrú) Ø4x14 d6 L5 15,3 Ø6x18 d6 L5 15,3 Ø8x18 d6 L53 19,1 Ø1x2 d6 L65 21,9 Ø12x25 d6 L7 31,2 Ø16x25 d6 /d8 L7 4,8 Ø2x25 d6 /d8 L7 61,2 P171 (SKM - kúpos, hegyes orrú) Ø 4x12 L5 d6 15,1 Ø 6x16 L5 d6 15,1 Ø 8x18 L63 d6 16, Ø1x2 L65 d6 18,4 Ø12x25 L7 d6 22,3 Ø16x25 L7 d6 /d8 3,7 P177 (KEL - kúpos, kerek orrú) Ø6x2 L5 d6 16,4 Ø8x2 L55 d6 21,1 Ø1x25 L7 d6 25,7 Ø12x28 L73 d6 31,2 Készletek 8.oldal P179 (SPG - íves, hegyes orrú) Ø6x18 L5 d6 17,4 Ø8x16 L62 d6 17,8 Ø1x2 L65 d6 21,1 Ø12x25 L7 d6 24,7 Ø16x27 L72 d6 /d8 36,6 P181 (TRE - ovális) Ø4x6 d6 L5 15,8 Ø6x9 d6 L5 15,8 Ø8x14 d6 L59 17,5 Ø1x16 d6 L61 21,1 Ø12x2 d6 L65 25,1 Ø16x25 d6 /d8 L7 36,6 Ø2x3 d6 /d8 L7 57,8 P183 (RBF - íves, kerek orrú) Ø6x18 L5 d6 18,1 Ø8x16 L61 d6 18,8 Ø1x2 L65 d6 22,3 Ø12x25 L7 d6 26,7 Ø16x25 L7 d6 /d8 38,1 Ø2x28 L73 d6 /d8 7,9 P185 (KUD - gömb) Ø4x3,5 L5 d6 15,3 Ø6x5 L5 d6 15,3 Ø8x7 L52 d6 16, Ø1x9 L54 d6 18,5 Ø12x11 L56 d6 22,3 Ø2x18 L63 d6 /d8 5,8 Rotormaró ALU fogazással alumíniumhoz és könnyőfémekhez P665 (ZYA) 1x2 L65 d6 2,9 12x25 L7 d6 28, 16x25 L7 d6 39,7 P667 (RBF) 1x2 L65 d6 22,6 12x25 L7 d6 26,7 16x25 L75 d8 38,1 P669 (KUD) 1 L54 d6 18,5 12 L55 d6 22,3 16 L59 d6 31,8 P666 (TRE) 12x2 L65 d6 25,1 16x25 L7 d8 36,6 P668 (WRC) 1x2 L65 d6 21,9 12x25 L7 d6 31,2 16x25 L7 d6 4,8 P67 (KEL) 1x25 L65 d6 25,7 12x28 L7 d6 31,2 16x3 L75 d8 47,3 71 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

73 Reszelı Precíziós reszelı A DICK precíziós reszelőket a szerszámkészítésnél, a finommechanikában és az ékszeriparban használják. A durván előmunkált felületek simítására és finom megmunkálására szolgálnak a tökéletes felületminőség biztosítása céljából Tőreszelı A DICK tűreszelők különösen acélhoz és acélötvözetekhez és nem kenődő könnyűfémekhez alkalmasak finom utánmunkálásra. A vékony, hegyes, éles sarkú tűreszelők szára hengeres. A tűreszelők méreteként a teljes hossz van megadva TITAN reszelık A DICK TITAN precíziós és tűreszelők egy speciális 72 HRc keménységű felület-bevonattal vannak ellátva, a különösen kemény munkadarabok megmunkálására alkalmasak. Nem tömődik el a vágat, a fogak közül a forgács egyszerű kiütögetéssel eltávolítható. A bevonatnak köszönhetően jól ellenáll az oxidációs hatásoknak és nagyobb az élettartama. A TITAN reszelők sárga szárukról jól felismerhetőek. Különösen alkalmasak nehezen forgácsolható, kemény anyagokhoz: korrózióálló acélhoz, titán-, molibdén- és nikkelötvözetek, bizonyos acélötvözetek, Ferrotic, polieszter, réz- és wolfram ötvözetek, poliamid. A TITAN precíziós és tűreszelők a fenti alakokban készülnek. Jelölésük: T + Cikkszám (T1112, T1113,,T2112, stb.) Íves reszelı Az íves reszelő egy hosszú középső nyélből és a két végén egy-egy általában hajlított reszelő részből áll. Nehezen hozzáférhető felületek és kontúrok megmunkálására szolgál. Acélhoz, műanyaghoz, rézhez alkalmas, gravírozásnál, ötvösmunkánál, arany és ezüst megmunkálásnál és szerszámkészítésnél használják. Gyémánt reszelı A gyémántreszelők edzett acélhoz, keményfémhez, kerámiához, porcelánhoz, üveghez, gumihoz és műanyaghoz alkalmasak. Csekély nyomás elegendő a jó anyagleválasztáshoz, a nagy nyomás túlzott kopáshoz vezethet. Az eltömődött gyémántreszelő radírgumival, vagy petróleummal és fémkefével tisztítható. Menetreszelı Sérült menetek javítására való kézi szerszám. Külső menetekhez korlátozás nélkül használható, furatban 1 mm átmérő felett max. 2 mm mélyen. 142 Métermenetekhez,8-1-1,25-1,5-1,75-2,-2,5-3 mm emelkedéssel Collos menetekhez menet/coll menetemelkedéssel. Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 72

74 Mőhelyreszelı A DICK műhelyreszelőt professzionális használatra ajánljuk általános és durva reszeléshez. A precíziós reszelő költségkímélő alternatíváját a legjáratosabb alakokban kínáljuk vágatszámmal. Különösen ajánlott acélhoz, és más fémekhez ipari gyártó és karbantartó munkához. Hosszméretek: mm dolgozó hossz Vágatszám: 1 elővágó, 2 félsimító, 3 - simító lapos 1/1 2,65 1/2 2,9 1/3 3, 15/1 2,95 15/2 3,5 15/3 3,15 2/1 3,45 2/2 3,6 2/3 3,85 25/1 4,65 25/2 4,85 25/3 5,35 3/1 6,15 3/2 6,6 3/3 7, 35/1 8,65 35/2 9,1 35/3 9,55 4/1 11, háromélő 1/1 3,25 1/2 3,45 1/3 3,65 15/1 3,7 15/2 3,9 15/3 4,1 2/1 4,55 2/2 4,7 2/3 4,85 25/1 6,45 25/2 6,8 25/3 7,35 3/1 9,4 3/2 9,8 3/3 1, négyélő 1/1 3, 1/2 3,2 1/3 3,45 15/1 3,2 15/2 3,35 15/3 3,65 2/1 3,65 2/2 3,95 2/3 4,25 25/1 4,95 25/2 5,35 25/3 5,7 3/1 7,15 3/2 7,45 3/3 7, félkerek 1/1 4,6 1/2 4,8 1/3 4,9 15/1 4,85 15/2 5,5 15/3 5,25 2/1 5,7 2/2 5,95 2/3 6,2 25/1 7,55 25/2 7,9 25/3 8,25 3/1 1, 3/2 1,2 3/3 1,8 35/1 13, kerek 1/1 2,75 1/2 2,95 1/3 3,15 15/1 2,75 15/2 2,95 15/3 3,15 2/1 3,25 2/2 3,45 2/3 3,65 25/1 4,4 25/2 4,7 25/3 5,5 3/1 5,85 3/2 6,2 3/3 6,55 35/1 7,65 Többcélú reszelık Univerzális felhasználásra ideálisak, mert két különböző vágatú felülettel rendelkeznek: egy durvább a nagyoláshoz és egy finomabb a simításhoz. Ajánlott acélhoz, korrózióálló acélhoz, színes- és könnyűfémekhez, műanyaghoz és fához. 112 Mini 1 mm 3, mm 6,2 25 mm 7,75 Reszelınyelek Bükkfa mm nyél Mőanyag, piros 1 mm nyél 1-15 mm reszelıkhöz 11 mm nyél 2-25 mm reszelıkhöz 12 mm nyél 25-3 mm reszelıkhöz Kétkomponenses (új) 114 mm nyél 15-2 mm reszelıkhöz Tőreszelıhöz Csavarszorítású befogópatronnal 73 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

75 Kızetfúró Hengeres szárú betonfúró B1 - Standard B2 - PRO B63 - Ipari B64 Intenzív B7-9 Hosszú Keményfém lapkával alkalmi használatra. Műanyag tokban. Keményfém lapkával, betonhoz és téglához professzionális használatra. Műanyag tokban. Keményfém lapkával, betonhoz, márványhoz, gránithoz intenzív használatra. Lézeres mélységjelölés. B1 B2 B63 B64 D 3 L 7/ 4 (2 db),85 (2 db) 2,5 1,65 1,95 D 4 L 75/ 4 (2 db),85 (2 db) 2,1 1,7 1,95 D 5 L 85/ 5 (2 db),87 (2 db) 2,35 1,7 2, D 6 L1/6,64 1,2 1,75 2,5 D 7 L1/ 6,66 1,3 1,85 2,1 D 8 L12/ 8,7 1,4 2,1 2,45 D 9 L12/ 8,91 1,65 2,55 2,95 D1 L12/ 8,91 2, 3,25 3,75 D11 L15/ 9 1,2 2,45 3,6 D12 L15/ 9 1,25 2,85 3,8 4,4 D13 L15/ 9 1,4 3,15 4,4 D14 L15/ 9 1,95 3,9 4,85 D15 L16/1 2,45 4,3 D16 L16/1 3,5 4,7 D18 L16/1 3,4 5,9 D2 L16/1 3,45 7,45 Fúróvezetı persely és porgyőjtı PILOT Ideális segédeszköz csempe, üveg, műanyag, fa, beton és tégla fúrásához. Különösen hasznos csúszós felületeken. A fúró nem csúszik el a bekezdéskor és tökéletesen merőleges fúrást biztosít. Könnyen megtartható a felületen, mert alja gumírozott. 9 vezetıfurat D 4-12 mm 4,65 Készletek 8. oldal Nagyteljesítményű szerszám, könnyebb, gyorsabb fúrás, nagyobb élettartam. Lézeres mélységjelölés. B7 Keményfém lapkával, betonhoz és téglához profeszszionális használatra. Műanyag tokban. L=2 mm D 6 L2/15 2,7 D 8 L2/15 2,8 D1 L2/15 3,35 D12 L2/15 3,65 D14 L2/15 4,5 D16 L2/15 4,75 D18 L2/15 5,95 D2 L2/15 7,55 D22 L2/15 8,7 B8 L=4 mm D 8 L4/35 4,75 D1 L4/35 5,15 D12 L4/35 5,95 D14 L4/35 6,5 D16 L4/35 7,8 D18 L4/35 9,75 D2 L4/35 11,8 D22 L4/35 14,4 B9 L=6 mm D1 L6/55 8,5 D12 L6/55 8,2 D14 L6/55 1,6 D16 L6/55 11,3 D18 L6/55 13,5 D2 L6/55 18,1 SDS+ kızetfúró SDS+ befogású fúró egyszerű horonnyal beton és tégla nagy igénybevételű ütvefúrásához. B12 11x5 D 4 L11x5 1,8 D 5 L11x5 1,6 D 6 L11x5 1,75 D 8 L11x5 1,75 D1 L11x5 1,8 SDS+ betonvésı B121 16x11 D 5 L16x1 1,9 D 6 L16x1 1,7 D 7 L16x1 1,9 D 8 L16x1 1,8 D1 L16x1 2,2 D12 L16x1 2,6 D14 L16x1 3,6 Nagy igénybevételre tervezett kopásálló szerszámok betonhoz, téglához. B122 21x16 D 6 L21x15 2,6 D 6,5 L21x15 2,85 D 8 L21x15 2,25 D1 L21x15 2,9 D12 L21x15 3,55 D14 L21x15 4,5 D16 L21x15 5,45 D18 L21x15 7,7 B123 26x2 D 6 L26x2 3,2 D 6,5 L26x2 3,2 D 8 L26x2 3,3 D1 L26x2 3,4 D12 L26x2 3,85 D14 L26x2 5, D16 L26x2 5,95 D18 L26x2 7,65 B15 1 Hegyes 9,85 2 Lapos 9,85 3 Horony 15,9 4 Lapos 4 16,2 B124 45x4 D 8 L45x4 7,6 D1 L45x4 7,6 D12 L45x4 7,6 D14 L45x4 8,55 D16 L45x4 8,5 D18 L45x4 12,35 D2 L45x4 15,55 D22 L45x4 17,15 D24 L45x4 2 D25 L45x4 21,25 5 Hajlított 19,1 6 6 x 25 22,7 7 4 x 25 18,7 8 Csempe 4x26 26,7 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 74

76 SDS+ SPEEDER kızetfúró Kızetfúró Professzionális szerszám intenzív használatra SDS+ befogással. Nagyobb fúrási sebesség és hosszabb élettartam a speciálisan kialakított 4-szeres spirálhornyú SPEEDER geometria és az optimális fejalak következtében. Az új központosító csúcs nagyobb pontosságot biztosít. B1 11x5 D 4 L11x5 2,6 D 5 L11x5 2,25 D 6 L11x5 2,45 D 7 L11x5 2,45 D 8 L11x5 2,45 D1 L11x5 2,6 B11 16x1 D 5 L16x1 2,6 D 6 L16x1 2,3 D 6,5 L16x1 2,95 D 7 L16x1 2,6 D 8 L16x1 2,4 D 9 L16x1 3,4 D1 L16x1 3, D11 L16x1 3,5 D12 L16x1 3,5 D13 L16x1 4,9 D14 L16x1 4,9 D15 L16x1 5,95 D16 L16x1 7,5 B12 21x15 D 6 L21x15 3,5 D 6,5 L21x15 4,5 D 8 L21x15 3,5 D1 L21x15 3,9 D12 L21x15 4,8 D14 L21x15 5,45 D15 L21x15 7,4 D16 L21x15 7,4 D18 L2x15 1,4 D2 L2x15 11,8 B13 26x2 3x25 D 8 L26x2 4,45 D1 L26x2 4,55 D12 L26x2 5,25 D14 L26x2 6,75 D15 L26x2 8,5 D16 L31x25 8,5 D18 L3x25 1,3 D2 L3x25 14,6 D22 L3x25 19,8 D25 L3x25 25,4 B14 45x4 D 8 L46x4 1,3 D1 L46x4 1,3 D12 L46x4 1,3 D14 L46x4 11,4 D16 L45x4 11,4 D18 L45x4 16,6 D2 L45x4 21, D22 L45x4 22,7 D25 L45x4 28,7 B52 6x55 D 8 L6x55 14,1 D1 L6x55 14,1 D12 L6x55 14,1 D14 L6x55 17,5 D16 L6x55 2, D18 L6x55 24,1 D2 L6x55 3,4 D22 L6x55 32,4 D25 L6x55 41,8 B26 1x95 D1 1x95 32,4 D12 1x95 32,4 D14 1x95 33,2 D16 1x95 35,2 D18 1x95 51,8 D2 1x95 55,2 D22 1x95 55,2 D25 1x95 58,1 További kínálatunk: SDS+ 4X 4-élő kızetfúró, SDSmax kızetfúrók és vésık Gyémánt fúró 12.5 Fúróvezetı nélkül Fúróvezetıvel Szivacsbetéttel D 5 8,15 9,26 D35 15,45 D 6 8,53 9,63 D4 16,2 D 7 8,87 1, D44 17,5 D 8 9,28 1,35 D53 19,15 D1 9,58 1,75 D65 22,5 D12 1,35 11,5 D67 22,5 D15 11,5 12,6 D83 27,65 D2 12,8 14,5 D1 32,85 D25 14,5 14,45 D12 32,85 D11 34,95 D127 45,65 A gyémánt fúró ideális szerszám kemény burkolólapok, gres lapok, csempék, porcelánok, márvány és gránit táblák átfúrásához. Jó minőségű, körkörös, kitöredezés mentes furatokat készít ott, ahol más fúró nem nyújt jó eredményt. A gyémántszemcsés dolgozó réteg és a speciális geometria kitűnő teljesítményt biztosít a furat szélének kitöredezése nélkül. A koronafúró a fúrás során meghagy egy magrészt, amely megvezeti a fúrót és megakadályozza a félrecsúszást. A mag a fúró oldalán levő nyíláson keresztül távozik. Akkumulátoros, vezeték nélküli fúrógépet használjunk. A fordulatszám tág határok között változhat (6-2 ford/perc). Célszerű vízhűtést alkalmazni. A víz bejutását a kis fúróknál a szerszám kerületén levő spirálhorony, nagy fúróknál a szerszám belsejébe helyezett szivacs biztosítja. A szerszám használatát megkönnyíti a fúróvezető és vízhűtő készülék, amely a kisebb fúrókkal tartozékként is kapható, a nagyobbakhoz pedig megvásárolható. Tartozékok Fúróvezetı-vízhőtı 5-1 mm 4, mm 4,9 Állítható fúróvezetı készülék mm 18,8 - Permetezı,5 liter 6,7 További kínálatunk: csempefúró, üvegfúró, 3in1 többcélú fúró 75 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

77 Fafúró F3 - Standard F638 - Pro F639 - Kemény fához F4-7 - Hosszú Hengerelt hornyú fafúró alkalmi és hobbi használatra. Műanyag tokban. Köszörült hornyú fafúró igényes professzionális használatra puha- és keményfához, mélységjelöléssel. Nagy fúróknál csapolt szár. F3 F638 F639 D 3 L 61/ 33,87 1,35 1,95 D 4 L 75/ 43 1,5 1,4 2, D 5 L 86/ 52 1,5 1,85 2,6 D 6 L 93/ 57 1,15 2,2 2,85 D 7 L19/ 69 1,3 2,25 3,2 D 8 L117/ 75 1,45 2,35 3,3 D 9 L125/ 81 1,65 2,4 3,95 D1 L133/ 87 2, 2,65 4,35 D11 L142/ 94 2,2 3,55 D12 L151/11 2,25 4, 6,45 D13 L151/11 2,55 4,85 D14 L16/18 2,95 5,55 D15 L169/114-6,3 D16 L178/12 4,5 7, D18 L191/13-9,2 D2 L25/14 5,8 11,2 HSS gyorsacél csigafúró széles horony, mélységjelölés. Optimális fúró keményfához, fa- és fémlemez együtt fúrásához és műanyagokhoz. Készletek 8. oldal Köszörült hornyú fafúró igényes professzionális használatra. Nagyobb fúróknál csapolt szár, 13 mm tokmányba fogható. F4 L=2 D 6 L2/15 5,8 D 8 L2/15 7,5 F5 L=25 D1 L25/2 1, D12 L25/2 1,35 F6 L=3 D14 L3/25 15,6 D16 L3/25 2,45 F7 L=4 D18 L4/35 22,85 D2 L4/35 25,15 Lapos fafúró és hosszabbító F Lapos fafúró központosító csúccsal közepesen kemény és puha fához, könnyűszerkezeti anyagokhoz, gipszkartonhoz, gázbetonhoz. 6,35 mm hatszög bit-szerszám befogás, akkus fúrógépben is használható. D 6 L149 1,7 D 8 L152 1,75 D1 L152 1,75 D12 L152 1,95 D13 L152 2, D14 L152 2, D16 L152 2,5 D18 L152 2,5 D2 L152 2,15 D22 L158 2,2 D23 L158 2,25 D24 L158 2,25 D25 L158 2,25 D26 L158 2,25 D28 L164 2,3 D3 L164 2,4 D32 L164 2,45 D34 L164 2,5 D35 L164 2,55 D36 L164 2,75 D38 L164 3,15 Hosszabbító L3 6,35 hatszög befogás (min.átmérı 14 mm) 9,55 Állítható fafúró F1 D L12 / 9 2,5 Gerendafúró (ácsfúró) Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 76

78 Faipari maró XT664 Horonymaró F83X Profilmarók F81 1,65 F86 1,65 F846 1,2 D 4 H8 d8 7,8 D 6 H16 d8 7,8 D 8 H2 d8 7,8 D1 H2 d8 9,5 D12 H2 d8 9,5 D14 H2 d8 9,5 D16 H2 d8 1,2 D18 H2 d8 1,2 D2 H2 d8 1,2 F82 1,65 F84 1,65 F87 1,65 F89 1,65 F845 1,2 F861 9,5 F863, F866 7,4 + 9,5 Körfőrészek XT551 - Daraboló XT551 - Univerzális XT551 - Simító Keményfém lapkás körfűrész faanyagok gyors darabolására. Váltakozó fogferdeség, 15 homlokszög. Keményfém lapkás körfűrész különböző anyagok precíz darabolásához: könnyűfémekhez, alumíniumhoz, PVC-hez, fához. Trapéz alakú fogazat, negatív homlokszög. Keményfém lapkás körfűrész faanyagok precíz fűrészelésére. Kitűnő vágási minőség. Váltakozó fogferdeség, 15 homlokszög. Törtcsavar kiszedı Készlet 4 db M3-M14 7,2 E882 Nr.1 M3-M5 2,75 Nr.2 M5-M8 3,3 Nr.3 M8-M11 4,1 Nr.4 M11-M14 4,85 Nr.5 M14-M2 6,4 Nr.6 M2-M26 1,85 Nr.7 M26-M4 19,5 Nr.8 M , Készlet 5 db M3-M2 21,5 Készlet 6 db M3-M26 31,8 Használata: Fúrjuk ki a csavart. Üssük be a csavarkiszedıt Balra forgatva csavarjuk ki Sérült fejő csavar kiszedı Mini Xout (6,35 mm hatszög) = 2 db (Nr.2-Nr.3) = 1, Használata: Helyezzük az Xout szerszámot a fúrócsavarbehajtó gépbe. Erısen nyomjuk be az Xout hegyét a sérült csavarfejre. A nyomást fenntartva a gép leglassúbb fordulatszámán balra forgatva csavarjuk ki a csavart. Univerzális dugókulcs Univerzális dugókulcs 7-19 mm Hatszög gépi csatlakozóval és racsnis kézikarral = 25,- 77 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp

79 Csavarbehajtó bit Standard Általános használatra Biztonsági Különleges és ritka alkalmazásokhoz való bitek. Torx Tamper 25 mm (Bit17) Pozidriv 25 mm (Bit2), 5 mm (Bit7), 12 mm (Bit17) Philips 25 mm (Bit3), 5 mm (Bit8), 12 mm (Bit18) Torx 25 mm (Bit5), 12 mm (Bit15) Penge 25 mm (Bit1) Kétpontos 25 mm (Bit31) Tri Wing 25 mm (Bit33) Torq set 25 mm (Bit35) Hatszöglető 25 mm (Bit34) Négyszöglető 25 mm (Bit36) Torziós Növelt törésállósággal, fémekhez Extra kemény torziós Növelt élettartammal lágy anyagokhoz és fához Torziós hatás: A bit központi részének geometriája módosítva van. A speciálisan redukált zóna elnyeli a nyomatékcsúcsokat a csavarozási művelet végén. Ez megakadályozza a bit idő előtti törését. Szívósságának köszönhetően ez a bit ideális fémekbe és kemény anyagokba való csavarbehajtásra. Pozidriv 25 mm (Bit22), 5 mm (Bit27) Philips 25 mm (Bit23), 5 mm (Bit28) Torx 25 mm (Bit25), 5 mm (Bit24) Hex-Plus hatszög 5 mm (Bit29) Extra keménység: Az extra kemény biteket egy speciális hőkezelésnek vetik alá, hogy megnöveljék keménységüket. A nagy keménységű bit jól ellenáll annak a kopásnak, melyet a bit és a csavarfej közti játék következtében fellépő profiltorzulás okoz. Sárga színe lehetővé teszi a könnyű azonosítást és védelmet nyújt a korrózió ellen. Pozidriv 25 mm (Bit222), 5 mm (Bit227) Philips 25 mm (Bit223), 5 mm (Bit228) Torx 25 mm (Bit225) Penge 25 mm (Bit21) Bi-torziós Diamant Jobb illeszkedés, extra hosszú élettartam, lágy anyagokhoz, fához. Inox Torziós bitek korrózióálló acél csavarokhoz. A bi-torziós hatás: A bit szárának keménységét 2 %-kal csökkentik egy speciális hőkezelési eljárással. Ez megakadályozza az idő előtti törést. Gyémánt bevonat: A bitek biztos tartást adnak a szerszámnak a csavarban, mert a bevonatoláshoz alkalmazott apró gyémánt szemcsék szabályosan beleharapnak a csavarfej bemélyedésébe. Optimális igényes csavarozáshoz, különösen alkalmas nagy sorozatban végzett intenzív munkához. Biztonságosan használható értékes anyagokkal végzett munkánál. Pozidriv 25 mm (Bit232) Philips 25 mm (Bit233) Torx 25 mm (Bit235) Torziós hatás: A bit központi részének geometriája módosítva van. A speciálisan redukált zóna elnyeli a nyomatékcsúcsokat a csavarozási művelet végén. Ez megakadályozza a bit idő előtti törését. Az inox bitekkel elkerülhető mindenféle rozsdásodási probléma a korrózióálló nemesacél csavarok használatakor, mert a bit ellenáll a korróziónak. Ideális a kültéri és beltéri munkáknál egyre jobban terjedő nemesacél csavarok behajtásához. Pozidriv 25 mm (Bit242) Philips 25 mm (Bit243) Torx 25 mm (Bit245) Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp 78

80 Szerszámkészlet Fémfúró 19 db csigafúró 1-1 mm /,5 mm fémdobozban S1 / 19 HSS-R (9217 2) = 9,- T52 / 19 HSS ( ) = 25,- P3 / 19 HSS prec ( ) = 48,- T54 / 19 HSS TZX ( ) = 54,- T55 / 19 HSSE ( ) = 45,- T56 / 19 HSSE inox ( ) = 83,- P16 / 19 HSSE8 ( ) = 15,- 25 db csigafúró 1-13 mm /,5 mm fémdobozban S1 / 25 HSS-R (9217 3) = 18,- T52 / 25 HSS ( ) = 44,- P3 / 25 HSS prec ( ) = 9,- T54 / 25 HSS TZX ( ) = 96,- T55 / 25 HSSE ( ) = 85,- T56 / 25 HSSE inox ( ) = 182,- P16 / 25 HSSE8 ( ) = 26,- 51 db csigafúró 1-6 mm /,1 mm 41 db csigafúró 6-1 mm /,1 mm P3 / 51 HSS prec ( ) = 89,- T54 / 51 HSS TZX ( ) = 99,- P3 / 41 HSS prec ( ) = 194,- T54 / 41 HSS TZX ( ) = 215,- 24 db csigafúró 1-1,5 mm /,5 mm + 3,3+4,2+6,8+1,2 ütésálló mőanyag dobozban P3 / 24 HSS prec ( ) = 7,- 26 db csigafúró 2-8,5 /,5 mm, 9-13 / 1 mm +3+3,2+4+4,2+5+6,8 +kúpsüllyesztı D15 ütésálló mőanyag tokban T54 / 26 HSS TZX ( ) = 88,- 81 db csigafúró 2-1 mm /,1 mm fémdobozban P3 / 81 HSS prec ( ) = 298,- T54 / 81 HSS TZX ( ) = 33,- 16 db csigafúró mm 1,5-2,5-3,2-3,5-4,2-4,5-5,5-6,5 mm ütésálló mőanyag dobozban HSS+TiN ( ) = 23,- 25 db csigafúró 2-9 mm /,5 mm 1-13 mm /1 mm +3,3 +4,2 +6,8 +1,2 mm T54 / 25 HSS TZX ( ) = 85,- 222 db csigafúró 1-13 mm 2-2 db/méret fémdobozban T54 / 222 HSS TZX ( ) = 55,- Menetszerszám 21 db 7x3 db kézi menetfúró M = 11,- 14 db 7 db gépi menetfúró 7 db csigafúró P3 M D 2,5-3,3-4,2-5-6,8-8,5-1, = 8,- 28 db 7x3 db kézi menetfúró 7 db csigafúró P3 M D2,5-3,3-4,2-5-6,8-8,5-1, = 14,- 27 db 7 db gépi menetfúró 2 db csigafúró T54 ütésálló mőa.tokban M D 2-1 mm +3,3-4,2-6,8-1, = 19,- 2 db fadobozban 6x2 kézi menetfúró 6 metszı + tartozék M = 14,- 3 db fadobozban 7x2 kézi menetfúró 7 metszı 7 csigafúró T54 + tartozék M D2,5-3,3-4,2-5-6,8-8,5-1, = 194,- 79 Az árak az ÁFÁ-t nem tartalmazzák. D = dolgozó átmérı, L = teljes hossz / dolgozó hossz, z = fogszám, d = szárátmérı, MK = Morse kúp
