2011. tavaszi félév. Fogaskerékgyártás. Dr. Markovits Tamás. Dr. Ozsváth Péter Dr. Szmejkál Attila
|
|
- Elemér Faragó
- 9 évvel ezelőtt
- Látták:
Átírás
1 2011. tavaszi félév Fogaskerékgyártás Dr. Markovits Tamás Dr. Ozsváth Péter Dr. Szmejkál Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Járműgyártás és javítás Tanszék, 1111, Budapest, Bertalan L. u. 2. Z 608., tel./fax: / Budapest University of Technology and Economics Járműgyártás és -javítás Tanszék 1 Fogaskerekek: Homlokfogaskerekek: Fogazat: - Egyenes - Ferde - Nyíl (kettős ferde) Elhelyezés szerint: - Külső - Belső Kialakítás szerint: - Tárcsa - Tengely FOGASKERÉKGYÁRTÁS 2 1

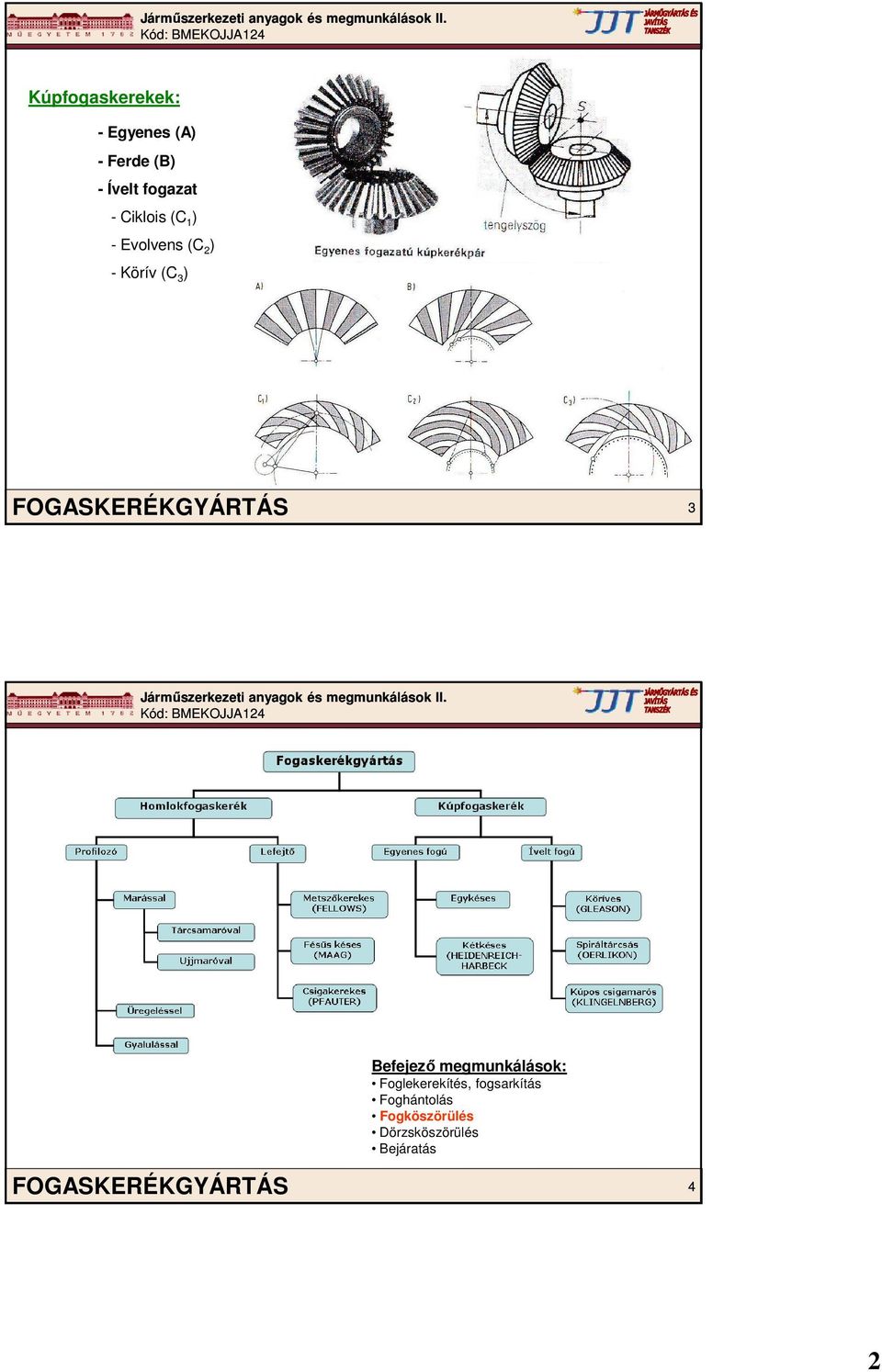

2 Kúpfogaskerekek: - Egyenes (A) - Ferde (B) - Ívelt fogazat - Ciklois (C 1 ) - Evolvens (C 2 ) - Körív (C 3 ) FOGASKERÉKGYÁRTÁS 3 Befejező megmunkálások: Foglekerekítés, fogsarkítás Foghántolás Fogköszörülés Dörzsköszörülés Bejáratás FOGASKERÉKGYÁRTÁS 4 2
3 Fogazás profilozással (másolással): A kimunkálandó fogárok profilját a szerszám hordozza! Minden fogárok kimunkálása után osztás, osztókészülék segítségével! Eljárások: Hátraesztergált, köszörült tárcsamaró (modulmaró-val) Ujjmaróval (m>10, nyílfogazásnál) v c v c v f v f PROFILOZÁS 5 Osztás: Egyszerű osztás: Differenciál osztás: PROFILOZÁS 6 3
4 Ferde fogazat esetén: - Marógép asztalt a fogferdeség szögének megfelelően kell elfordítani. - A munkadarabot folyamatosan forgatni kell, hogy létrejöjjön a fogat alkotó csavarvonal! (forgás + egyenes vonalú mozgás!) Ferde fogazat PROFILOZÁS 7 Szerszám kialakítás: Modulmaró sorozat! (m, fogszámtól függ a fogárok alakja) Tömör HSS, HSS-PM Váltólapkás (nagy méretűnél!) Váltólapkás modulmaró PROFILOZÁS 8 4
5 Fogazás lefejtéssel: - A fogazat a gyártandó kerékkel geometriailag helyesen kapcsolódó fogazószerszám az elemek mozgásviszonyainak megfelelő legördülés közben alakítja ki. - Fogaskerék - fogaskerék kapcsolat Metszőkerék Fellows eljárás (1899) - Fogaskerék - fogasléc kapcsolat - Fésűs kés Maag eljárás (1856 Schiele) - Fogaskerék - csiga kapcsolat - Csigamaró Pfauter eljárás 9 Metszőkerekes fogazás (Fellows): 10 5
6 Metszőkerekes fogazás (Fellows): 11 Metszőkerék kialakítások: Tányér Harang Nyeles (Bevonatos) (Bevonatos) forrás: PWS 12 6
7 Metszőkerekek alkalmazása: Anyaguk: HSS, HSS-E (V 3%), HSS-Co (5-8%Co), HSS-PM Bevonat: TiN, TiCN, TiAlN, TiAlCN Kenő bevonat: MoS 2, WC C forrás: GLEASON 13 Metszőkerekes fogazás (Fellows): forrás: PATTANTYÚS 14 7

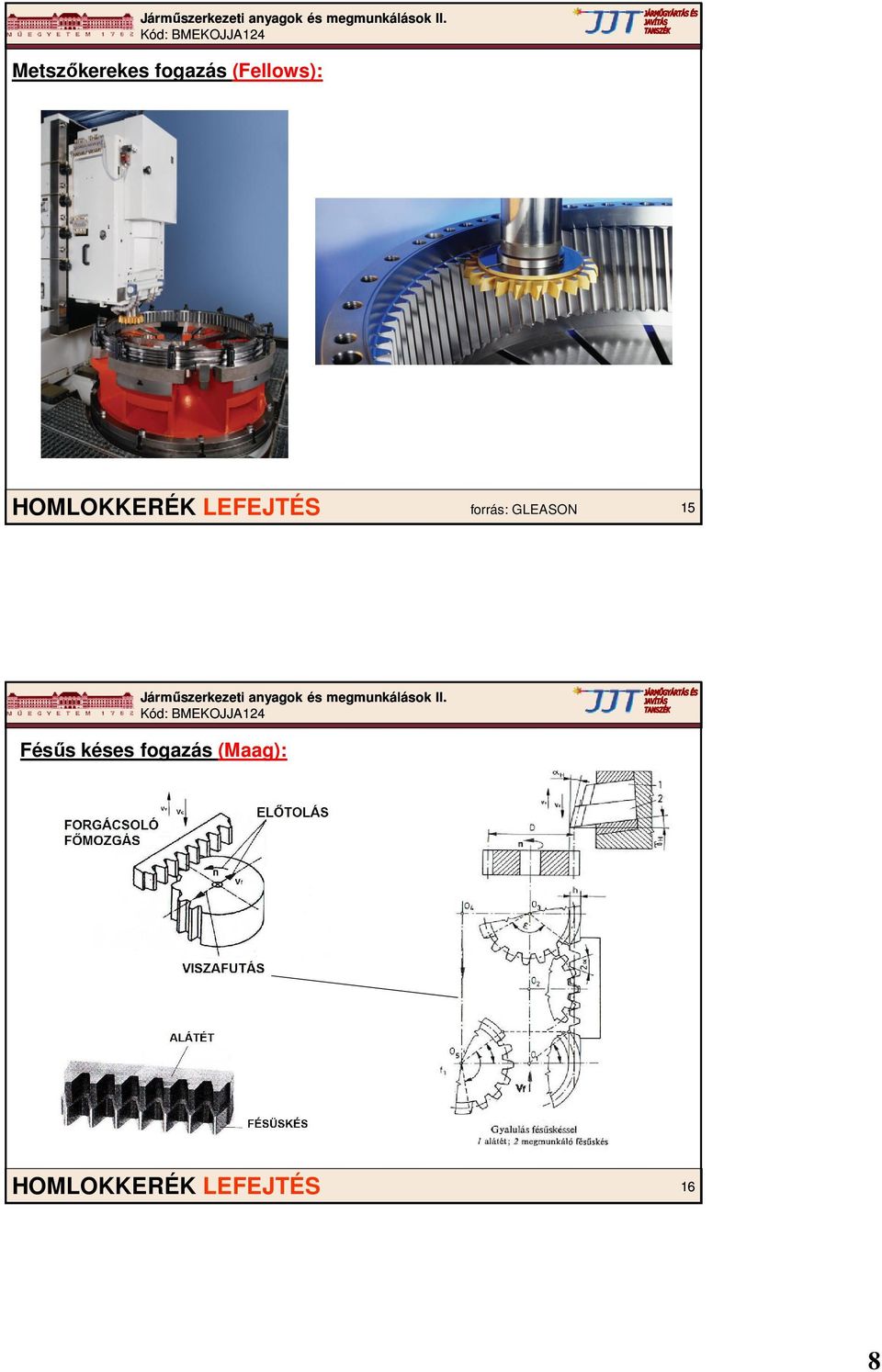

8 Metszőkerekes fogazás (Fellows): forrás: GLEASON 15 Fésűs késes fogazás (Maag): 16 8
9 Fésűs késes fogazás (Maag): 17 Lefejtő marás (Pfauter): 18 9
10 Lefejtő marás (Pfauter): Axiális marás bekezdés tengelyirányú radiális Diagonál marás TENGELYIRÁNYÚ BEKEZDÉS TENGELYIRÁNYÚ BEKEZDÉS 19 Lefejtő marás (Pfauter): (ferde fogazat) 20 10

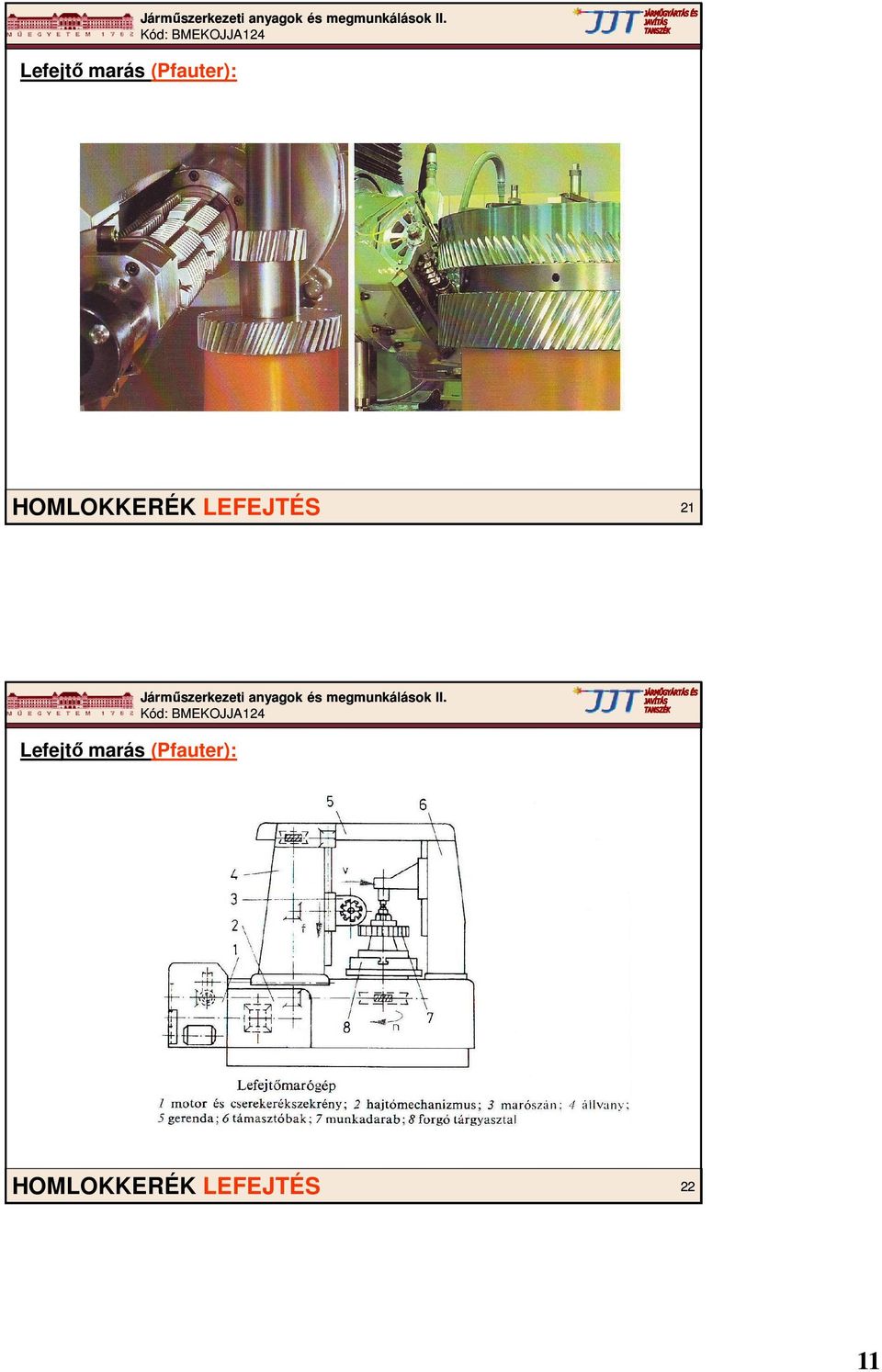

11 Lefejtő marás (Pfauter): 21 Lefejtő marás (Pfauter): 22 11

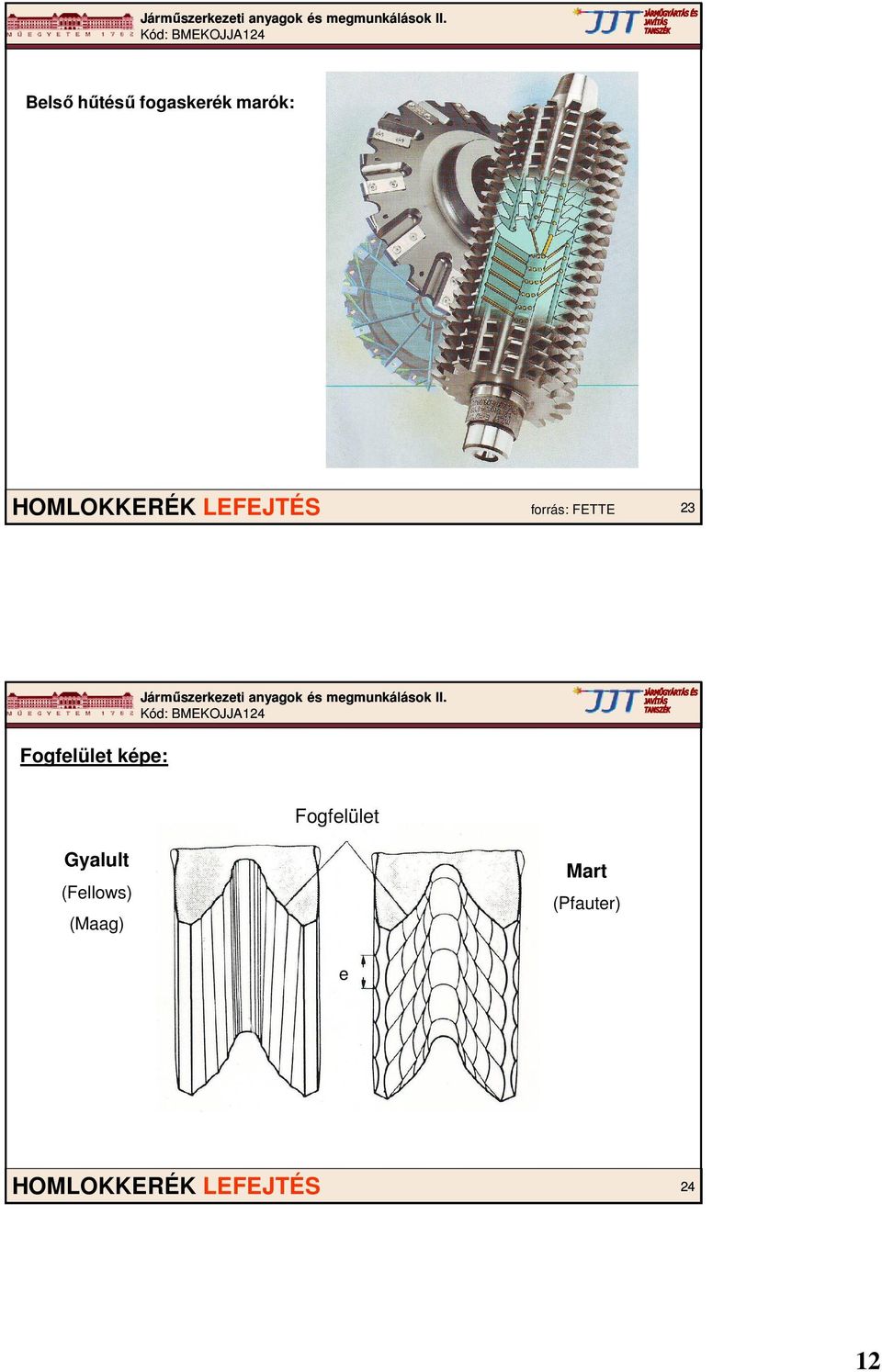

12 Belső hűtésű fogaskerék marók: forrás: FETTE 23 Fogfelület képe: Fogfelület Gyalult (Fellows) (Maag) Mart (Pfauter) e 24 12
13 Egyenes fogazatú kúpkerék gyártása (kétkéses) (Heidenreich-Harbeck): Fogazási főmozgások Legördülés KÚPKERÉK GYÁRTÁS 25 Egyenes fogazatú kúpkerék gyártása (kétkéses) (Heidenreich-Harbeck): KÚPKERÉK GYÁRTÁS 26 13
14 Körív fogazatú kúpkerekek gyártása (Gleason): KÚPKERÉK GYÁRTÁS 27 Körív fogazatú kúpkerekek gyártása (Gleason): Gleason szerszám KÚPKERÉK GYÁRTÁS 28 14
15 Ívelt fogazat gyártása (Oerlikon): KÚPKERÉK GYÁRTÁS 29 Ívelt fogazat gyártása (Oerlikon): KÚPKERÉK GYÁRTÁS 30 15
16 Ívelt fogazat gyártása (Oerlikon): Oerlikon fogazógép KÚPKERÉK GYÁRTÁS 31 Ívelt fogazat gyártása (Klingelnberg): KÚPKERÉK GYÁRTÁS 32 16
17 Összefoglaló ábra: (Ívelt fogú kúpfogaskerék gyártásról) KÚPKERÉK GYÁRTÁS forrás: Pattantyús 33 Fogköszörülési eljárások: FOGKÖSZÖRÜLÉS forrás: KÖNIG 34 17
18 Köszörülés alakos koronggal: FOGKÖSZÖRÜLÉS (Profilozás) forrás: Nemec 35 Lefejtő köszörülés (szakaszos): FOGKÖSZÖRÜLÉS (Lefejtés) forrás: Nemec 36 18
19 Lefejtő köszörülés (folyamatos): FOGKÖSZÖRÜLÉS 37 Gyémántkorongos profilozó csigakövekhez: FOGKÖSZÖRÜLÉS forrás: FÄSSLER 38 19
20 Profilos korongok pályavezérlésű leszabályozása: FOGKÖSZÖRÜLÉS 39 Fogaskerekek honolása: FOGASKEREKEK HONOLÁSA (FÄSSLER) 40 20
21 Foghántolás: Gz Csúszás a fog irányában Ge Csúszás evolvens irányban R Eredő csúszás FORGÁCSOLÓ MOZGÁS FOGHÁNTOLÁS 41 21
