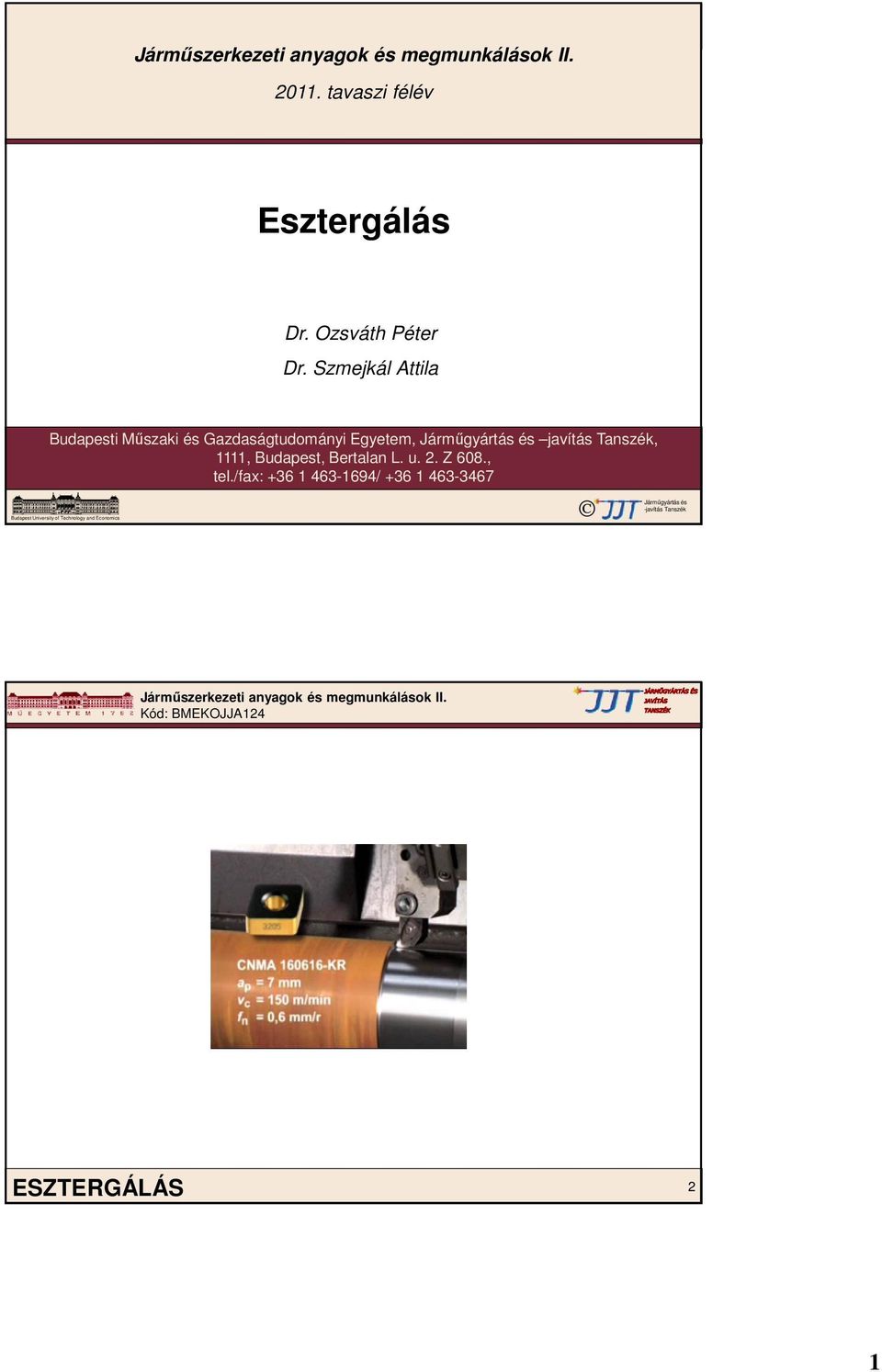

1 2011. tavaszi félév Esztergálás Dr. Ozsváth Péter Dr. Szmejkál Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Járműgyártás és javítás Tanszék, 1111, Budapest, Bertalan L. u. 2. Z 608., tel./fax: / Budapest Universityof Technology and Economics Járműgyártás és -javítás Tanszék ESZTERGÁLÁS 2 1

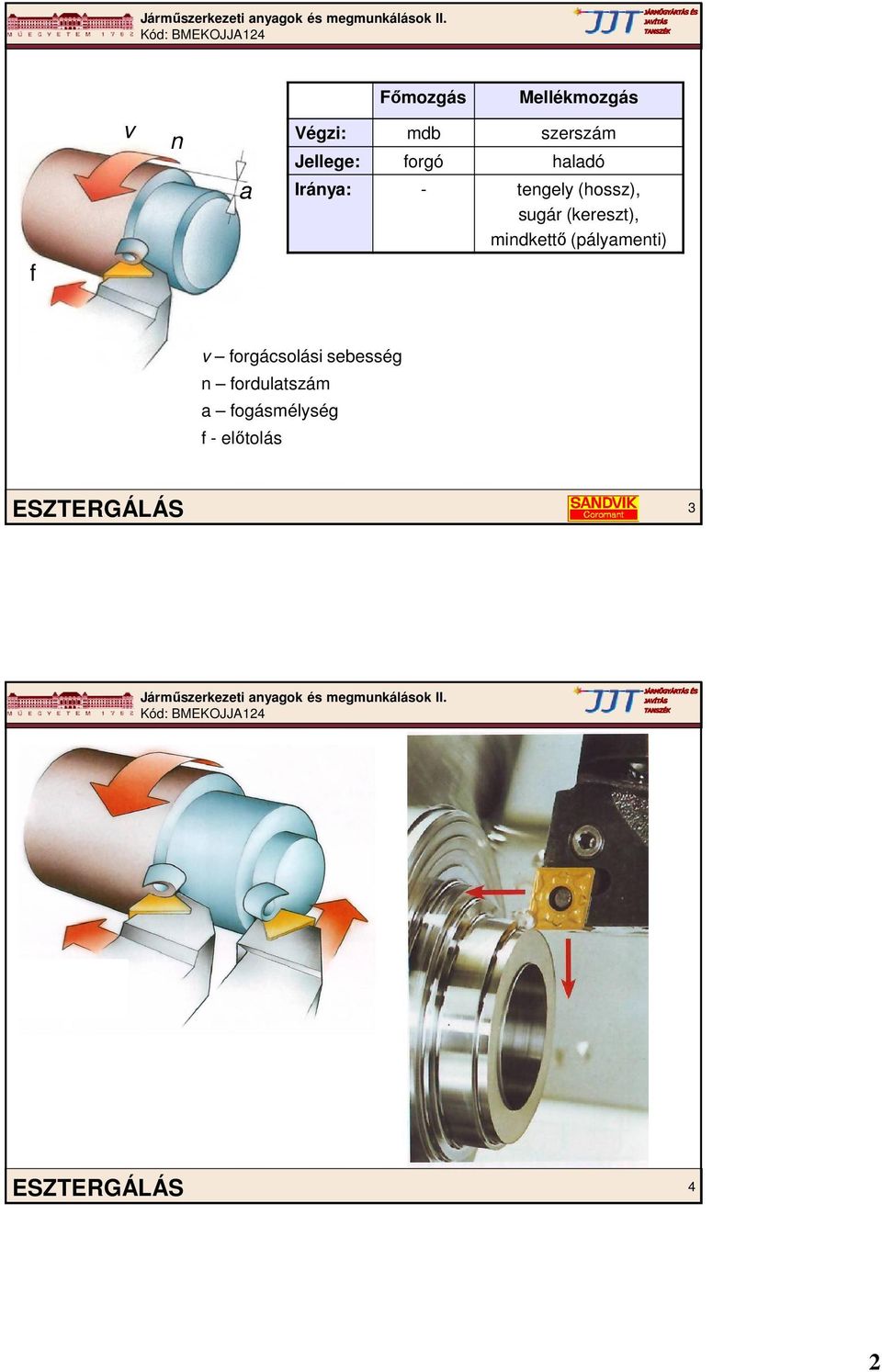

2 Főmozgás Mellékmozgás v n a Végzi: mdb szerszám Jellege: forgó haladó Iránya: - tengely (hossz), sugár (kereszt), mindkettő (pályamenti) f v forgácsolási sebesség n fordulatszám a fogásmélység f - előtolás ESZTERGÁLÁS 3 ESZTERGÁLÁS 4 2

3 Esztergálás felosztása: Megmunkálás helye szerint: külső palást esztergálás belső furat esztergálás Előállított felület szerint: - Hengeres - Sík (forgástengelyre merőleges) - Kúp - Forgástest (gömb, profilos) - Menet - Különleges Poligon (sokszög) Hátraesztergált (spirál) ESZTERGÁLÁS 5 ESZTERGÁLÁS 6 3

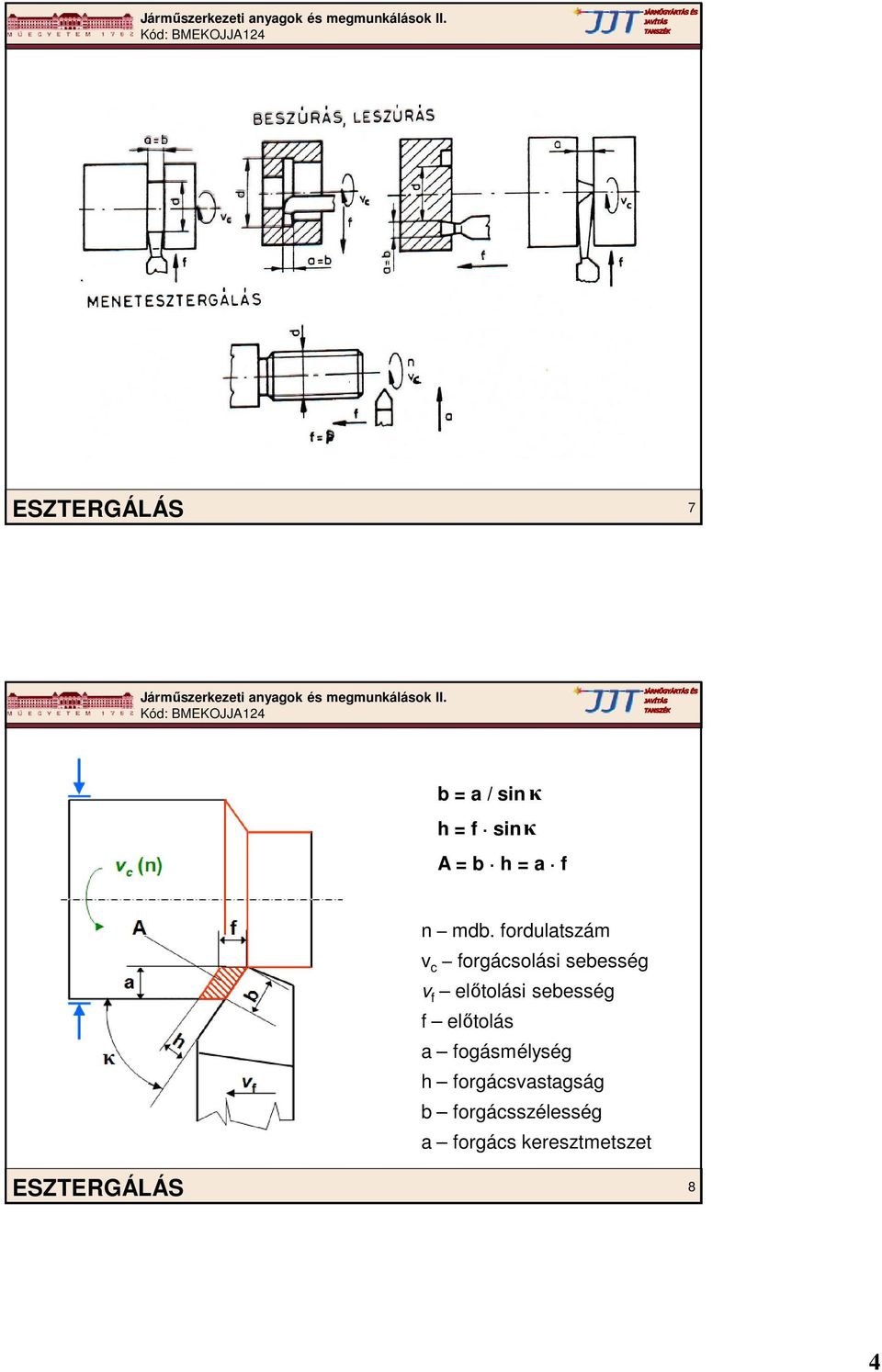

4 ESZTERGÁLÁS 7 b = a / sin h = f sin κ κ A = b h = a f n mdb. fordulatszám v c forgácsolási sebesség v f előtolási sebesség f előtolás a fogásmélység h forgácsvastagság b forgácsszélesség a forgács keresztmetszet ESZTERGÁLÁS 8 4

5 ESZTERGÁLÁS WIPER GEOMETRIÁJÚ LAPKÁVAL 9 Esztergálás szerszáma: egyélű Forgácsolási iránya szerint: - jobbos (R) - balos (L) - semleges (N) Jellege szerint: - külső - belső Kivitele szerint: - tömör - forrasztott lapkás - szerelt váltólapkás Anyaga szerint: - HSS - HW, HT, HC, HF - CA, CM, CN, CC, CR - BN, DP, (CBN, PKD) ESZTERGÁLÁS 10 5

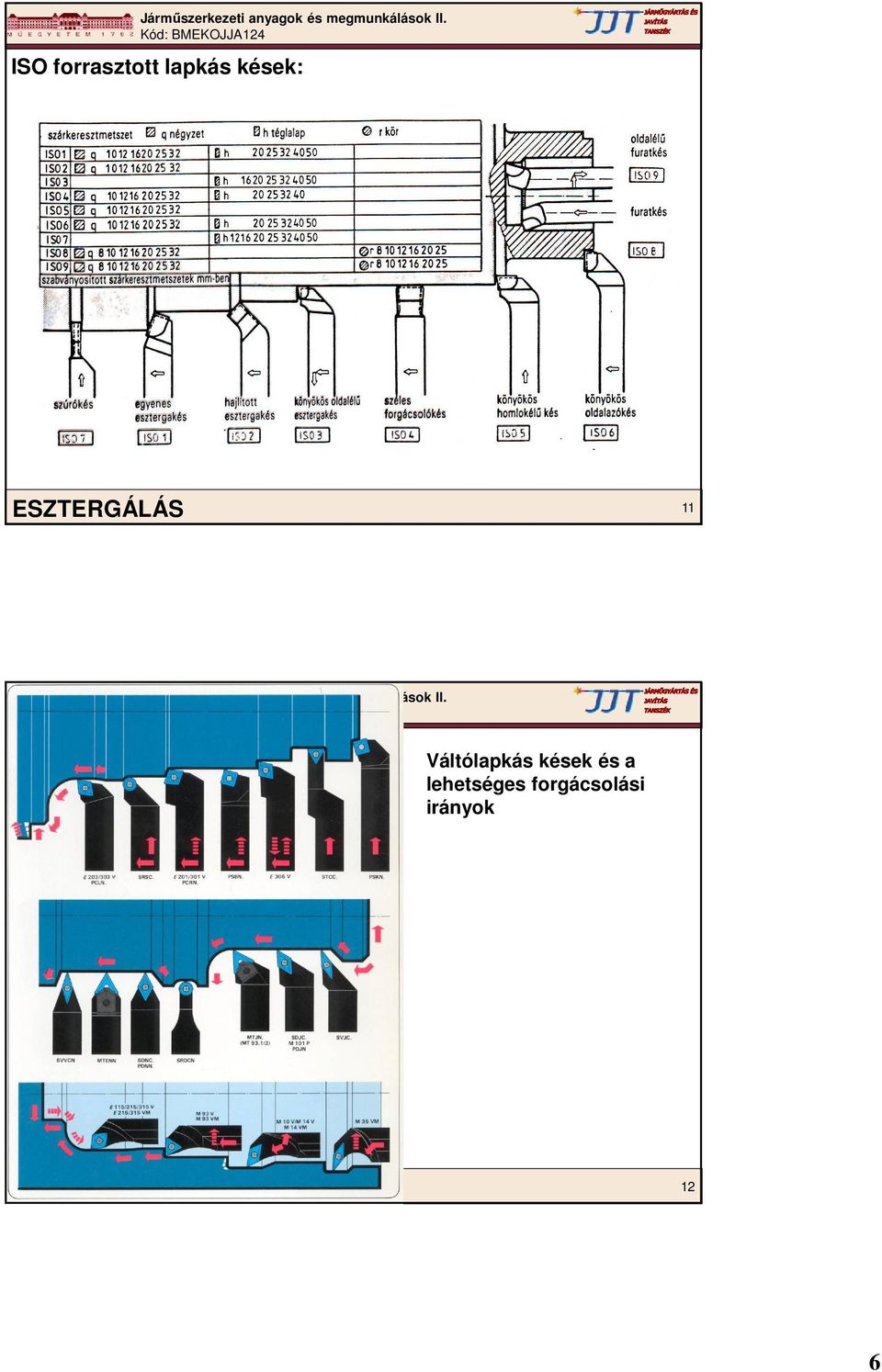

6 ISO forrasztott lapkás kések: ESZTERGÁLÁS 11 Váltólapkás kések és a lehetséges forgácsolási irányok 12 6

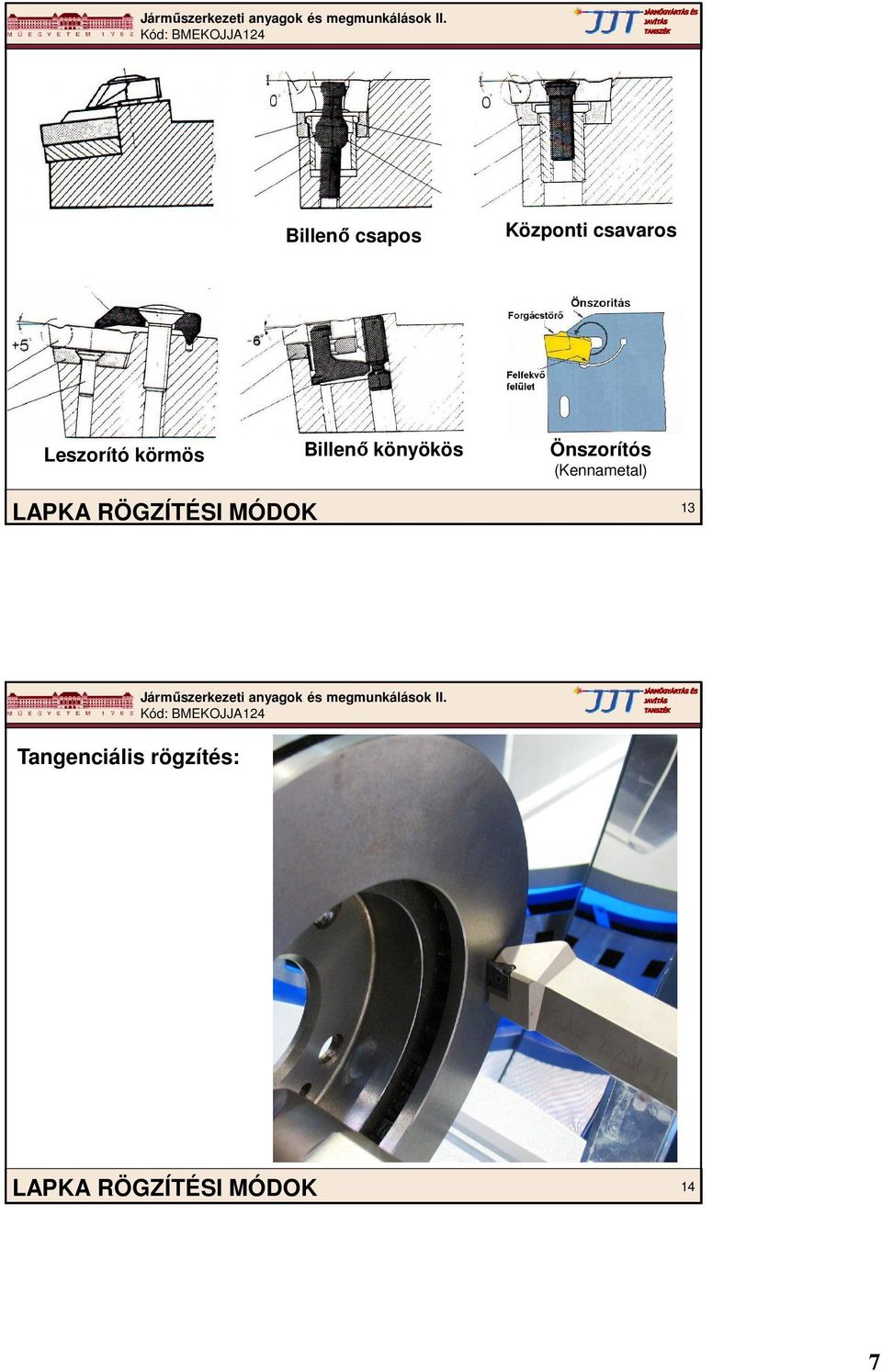

7 Billenő csapos Központi csavaros Leszorító körmös Billenő könyökös Önszorítós (Kennametal) LAPKA RÖGZÍTÉSI MÓDOK 13 Tangenciális rögzítés: LAPKA RÖGZÍTÉSI MÓDOK 14 7

8 Forgácsoló él alakja = munkadarab ellenprofilja előtolás iránya szerint: - radiális - tangenciális ALAKOS KÉSEK (IDOMKÉSEK) 15 Kivitel szerint: - hasáboskés - körkés n f α mdb hasábos kés ALAKOS KÉSEK ÉRINTŐS HASÁBKÉS 16 8

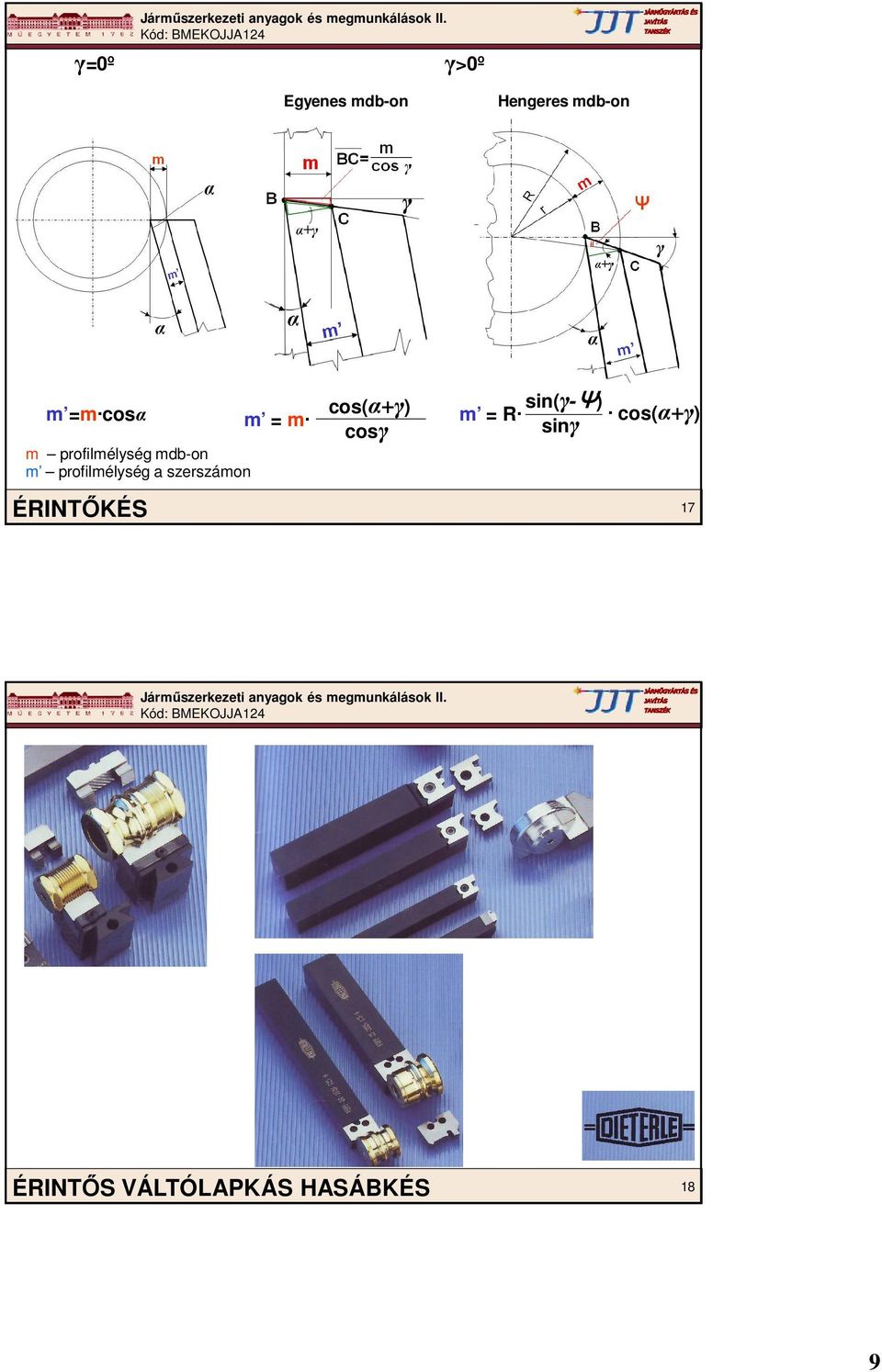

9 γ=0º γ>0º Egyenes mdb-on Hengeres mdb-on m =m cosα m profilmélység mdb-on m profilmélység a szerszámon ÉRINTŐKÉS m = m cos(α+γ) cosγ m = R sin(γ-ψ) sinγ cos(α+γ) 17 ÉRINTŐS VÁLTÓLAPKÁS HASÁBKÉS 18 9

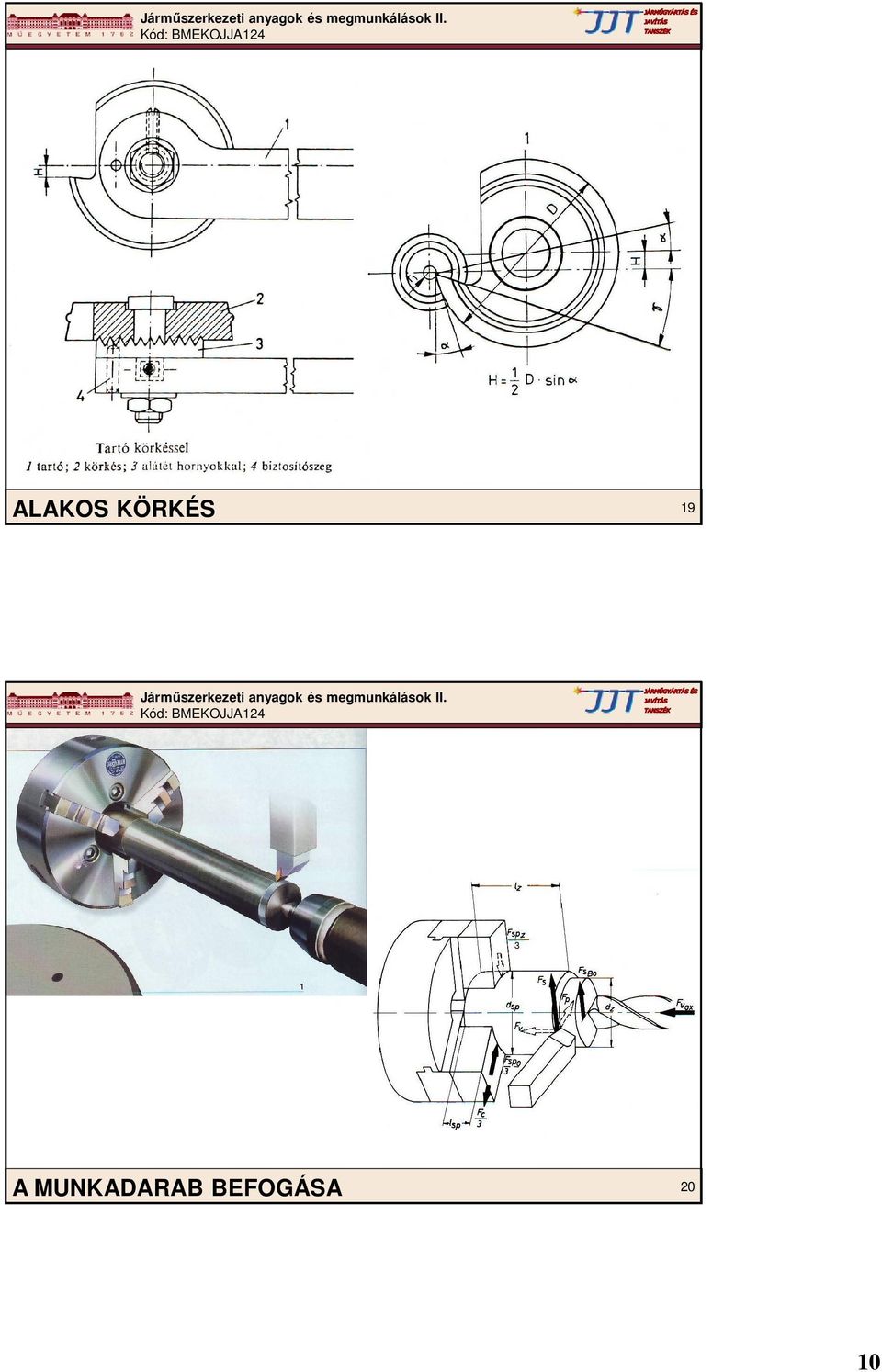

10 ALAKOS KÖRKÉS 19 A MUNKADARAB BEFOGÁSA 20 10

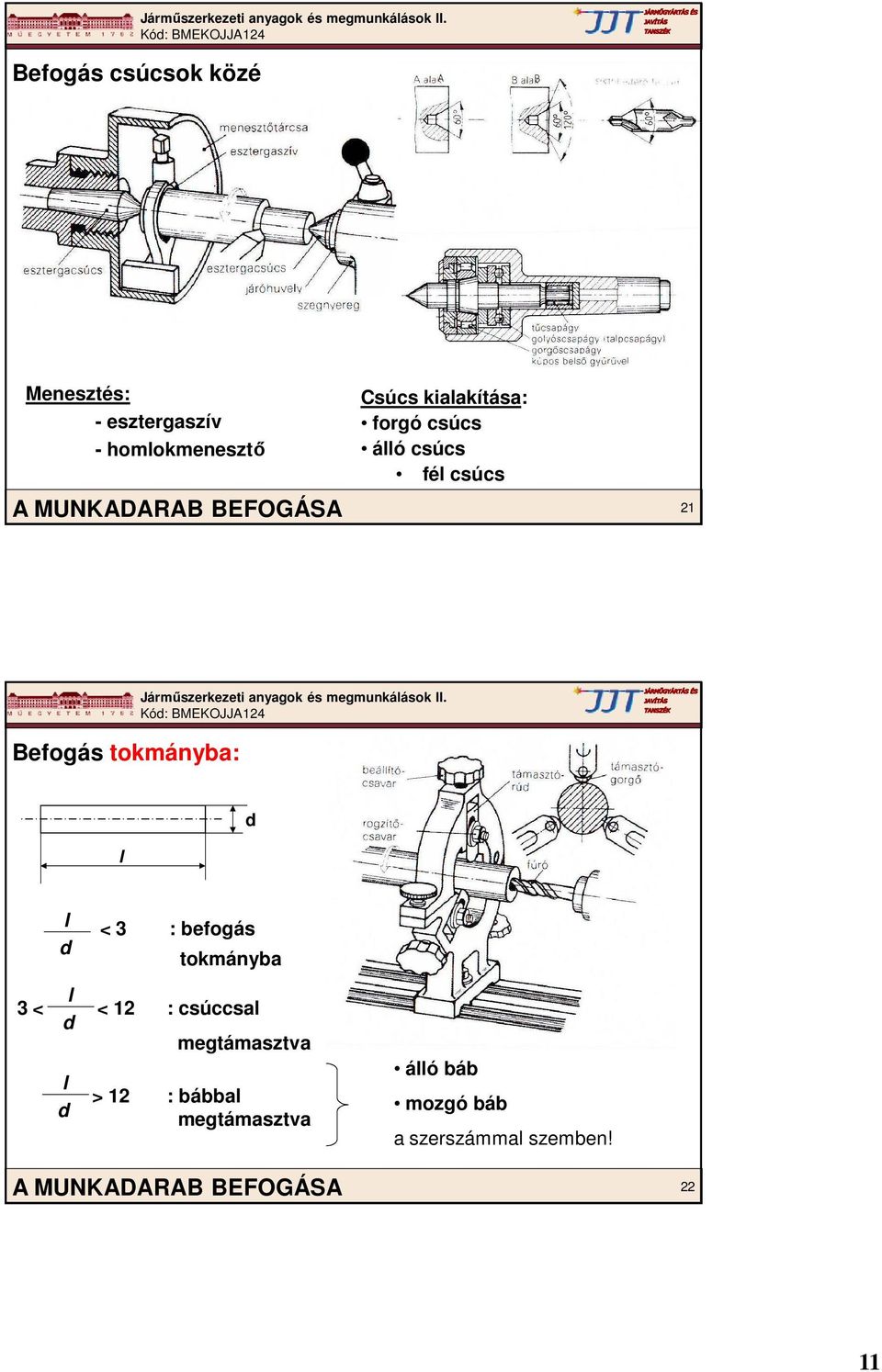

11 Befogás csúcsok közé Menesztés: - esztergaszív - homlokmenesztő A MUNKADARAB BEFOGÁSA Csúcs kialakítása: forgó csúcs álló csúcs fél csúcs 21 Befogás tokmányba: l d l d < 3 : befogás tokmányba 3 < l d < 12 : csúccsal megtámasztva l d > 12 : bábbal megtámasztva álló báb mozgó báb a szerszámmal szemben! A MUNKADARAB BEFOGÁSA 22 11

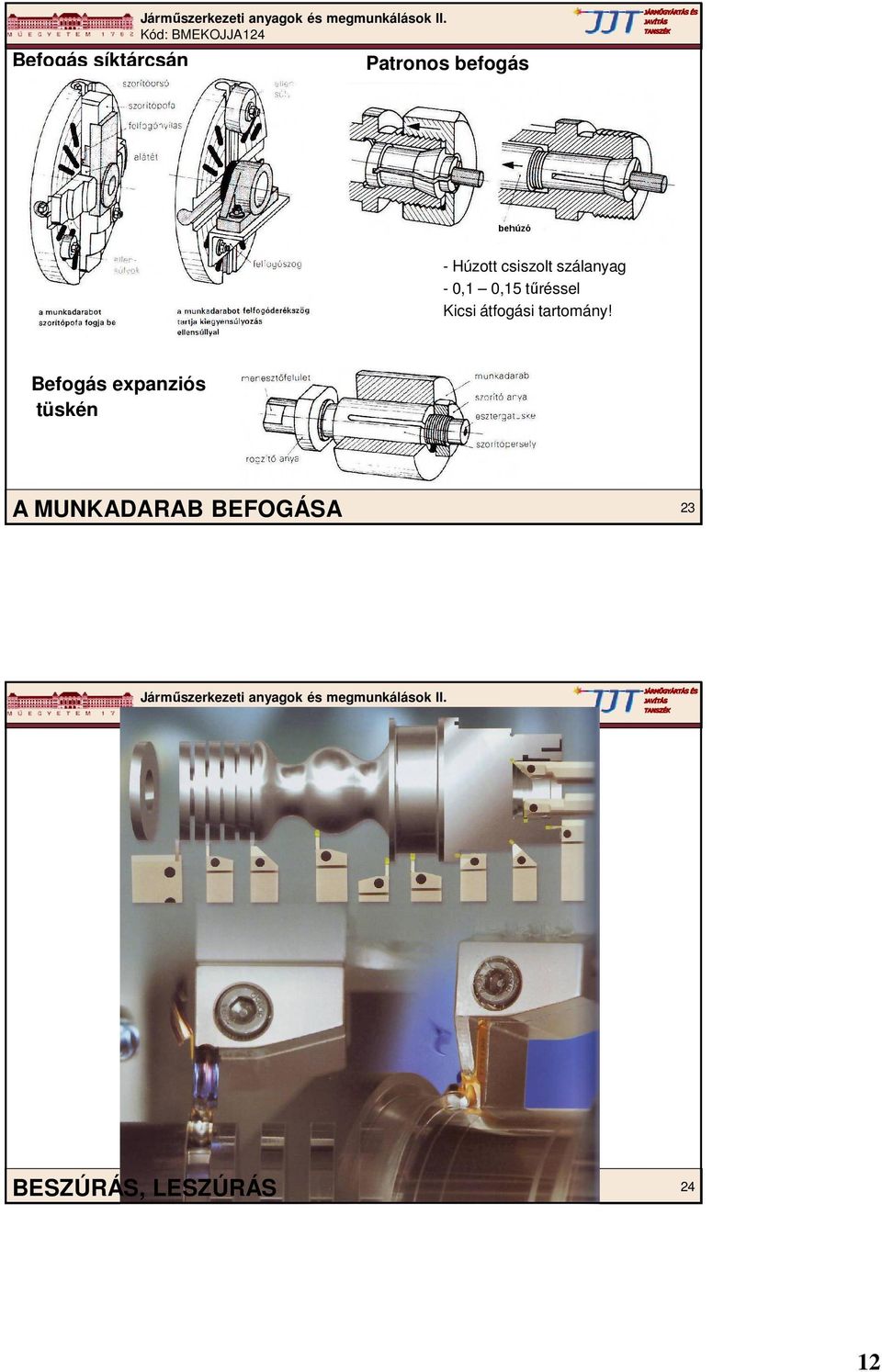

12 Befogás síktárcsán Patronos befogás - Húzott csiszolt szálanyag - 0,1 0,15 tűréssel Kicsi átfogási tartomány! Befogás expanziós tüskén A MUNKADARAB BEFOGÁSA 23 BESZÚRÁS, LESZÚRÁS 24 12

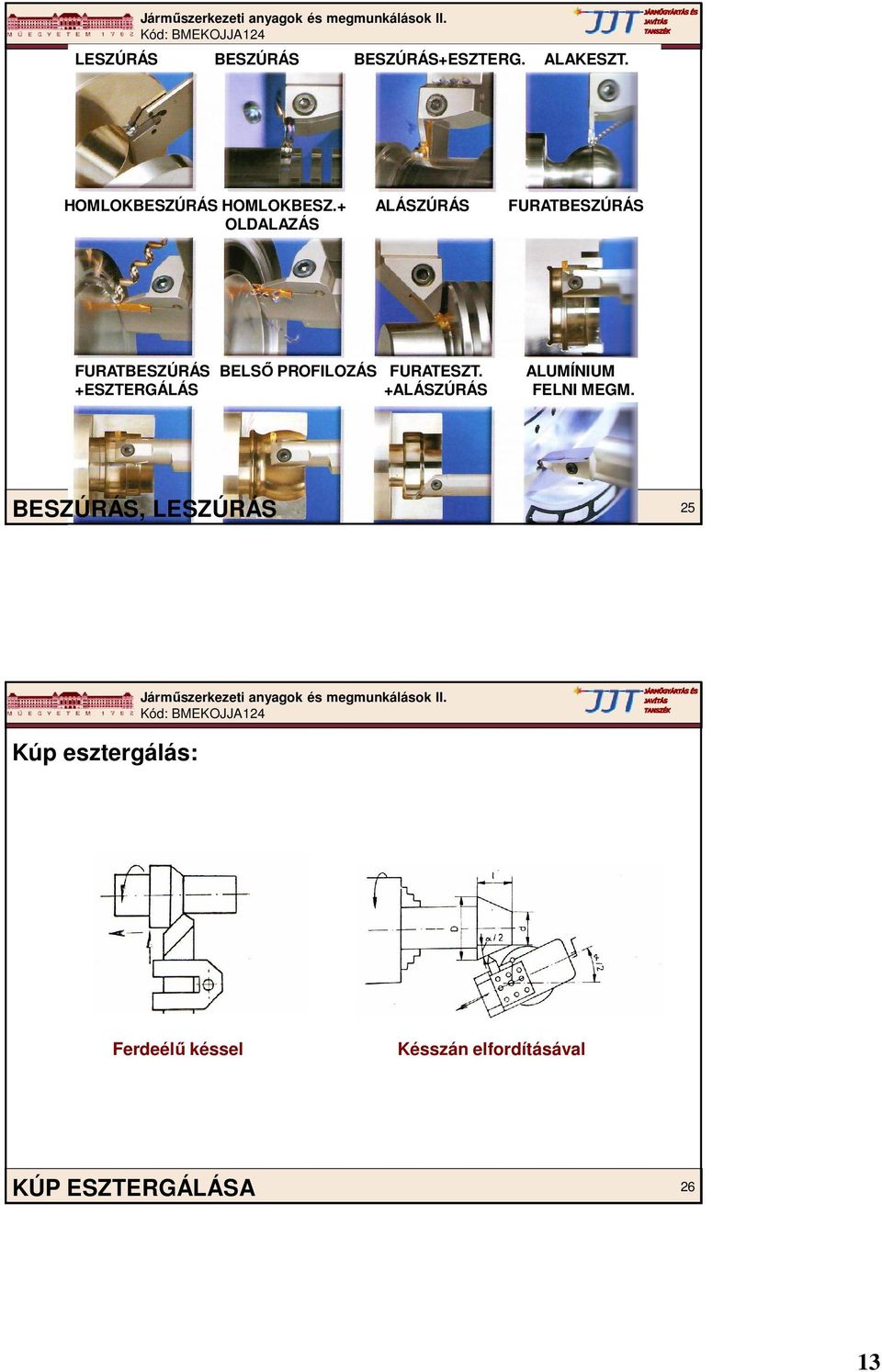

13 LESZÚRÁS BESZÚRÁS BESZÚRÁS+ESZTERG. ALAKESZT. HOMLOKBESZÚRÁS HOMLOKBESZ.+ ALÁSZÚRÁS FURATBESZÚRÁS OLDALAZÁS FURATBESZÚRÁS BELSŐ PROFILOZÁS FURATESZT. ALUMÍNIUM +ESZTERGÁLÁS +ALÁSZÚRÁS FELNI MEGM. BESZÚRÁS, LESZÚRÁS 25 Kúp esztergálás: Ferdeélű késsel Késszán elfordításával KÚP ESZTERGÁLÁSA 26 13

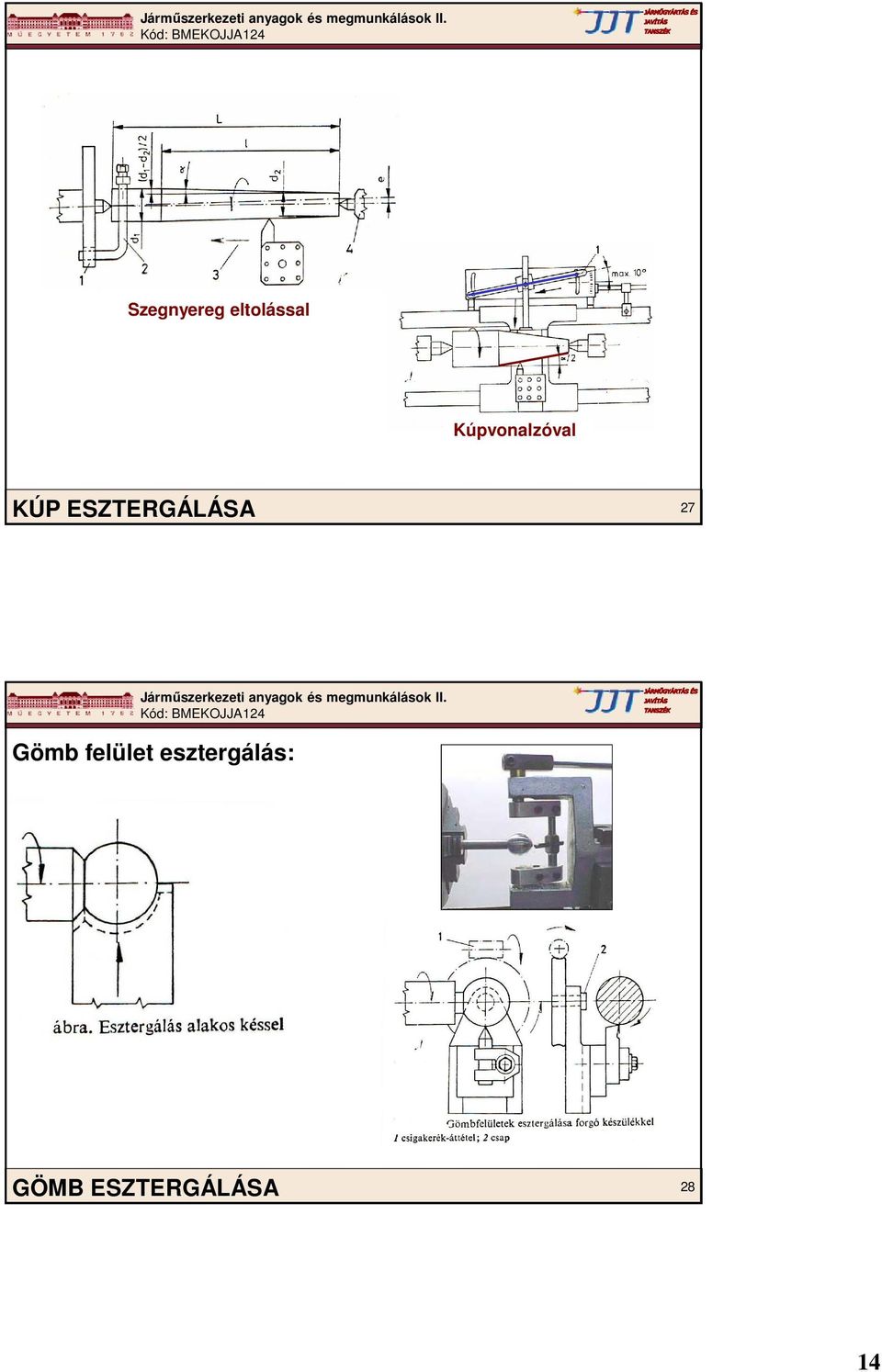

14 Szegnyereg eltolással Kúpvonalzóval KÚP ESZTERGÁLÁSA 27 Gömb felület esztergálás: GÖMB ESZTERGÁLÁSA 28 14

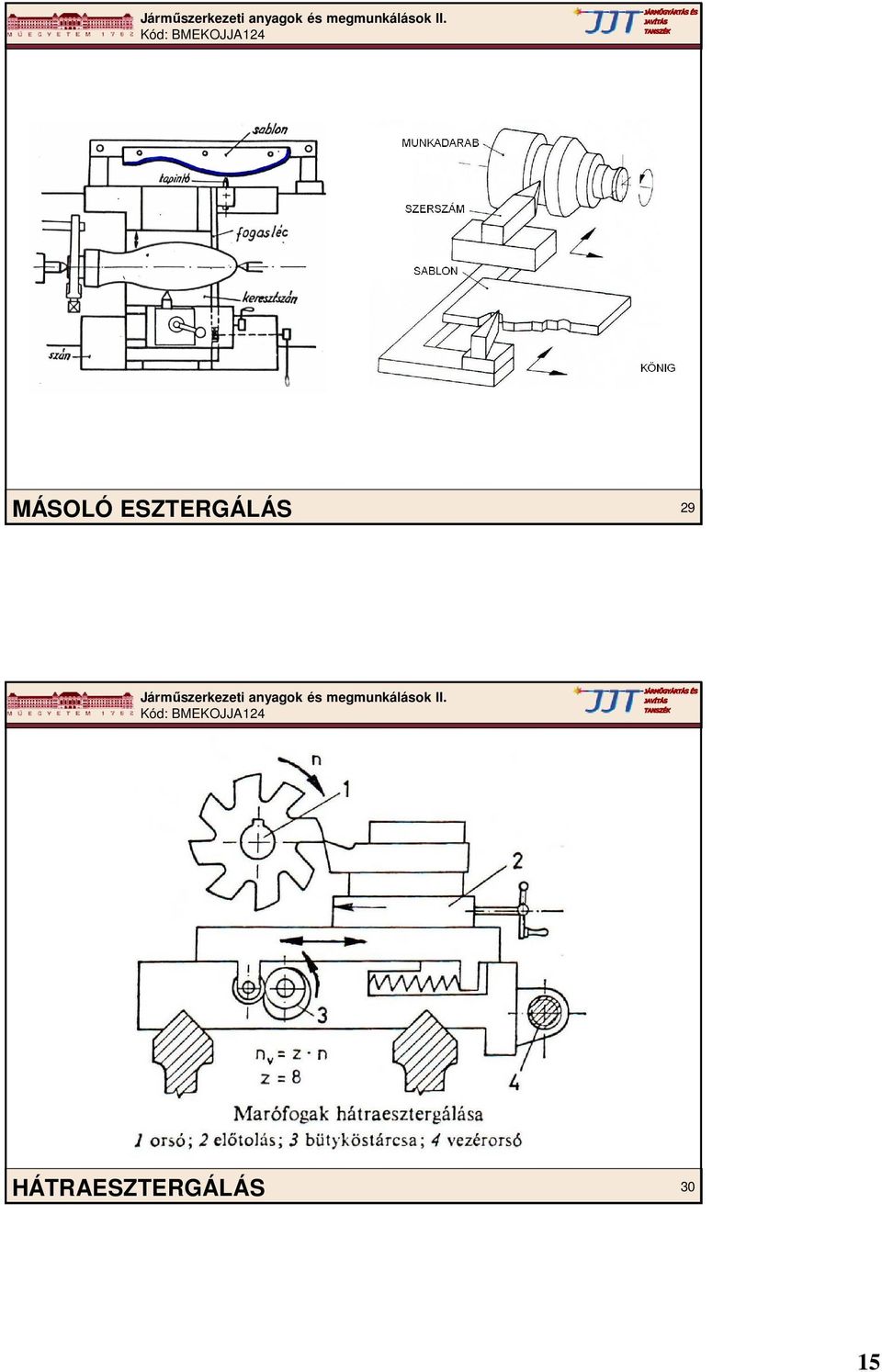

15 MÁSOLÓ ESZTERGÁLÁS 29 HÁTRAESZTERGÁLÁS 30 15

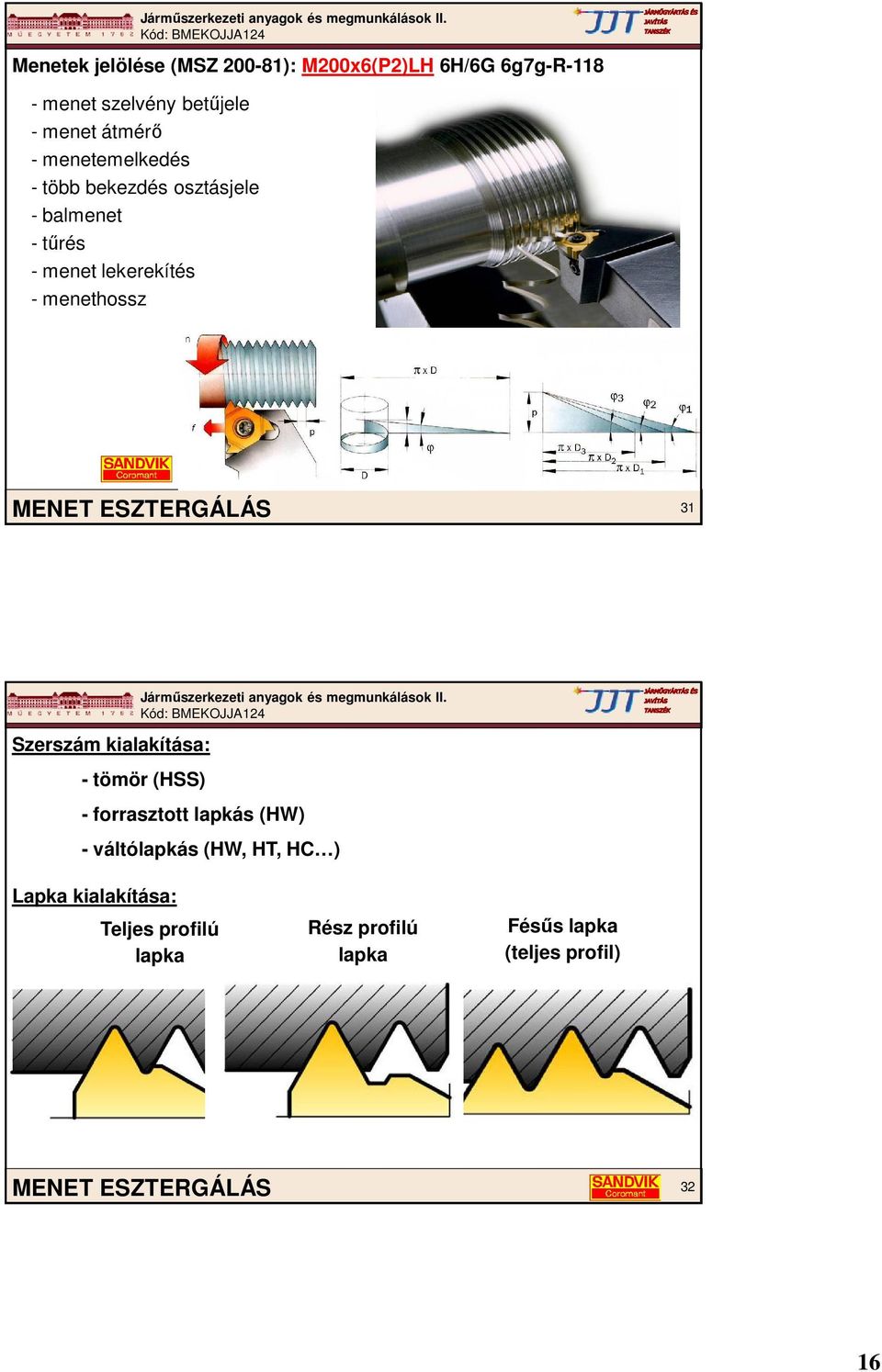

16 Menetek jelölése (MSZ ): M200x6(P2)LH 6H/6G 6g7g-R menet szelvény betűjele - menet átmérő - menetemelkedés - több bekezdés osztásjele - balmenet - tűrés - menet lekerekítés - menethossz MENET ESZTERGÁLÁS 31 Szerszám kialakítása: - tömör (HSS) - forrasztott lapkás (HW) - váltólapkás (HW, HT, HC ) Lapka kialakítása: Teljes profilú lapka Rész profilú lapka Fésűs lapka (teljes profil) MENET ESZTERGÁLÁS 32 16

17 Megfelelő működő hátszög (α m ) és homlokszög (γ m ) biztosítása alátét lapka! γ r - radiális homlokszög α r - radiális hátszög nem megfelelő α 2m α 2m egyenetlen kopás és érdesség a menet oldalon megfelelő α 2m = α 2m azonos kopás és érdesség α 2 - oldal hátszög λ - terelőszög MENET ESZTERGÁLÁS 33 Technológiai adatok: v forgácsolási sebesség mdb anyag-élanyag f előtolás menetemelkedés a fogásmélység - fogásfelosztás Radiális Eltolt oldalirányú Oldalirányú Váltakozó oldalirányú MENET ESZTERGÁLÁS 34 17

18 MENET ESZTERGÁLÁS 35 ESZTERGAGÉPEK 36 18

19 Esztergák csoportosító áttekintése 1: ESZTERGAGÉPEK 37 Esztergák csoportosító áttekintése 2: ESZTERGAGÉPEK 38 19

20 Hagyományos eszterga fő részei: ESZTERGAGÉPEK 39 Karusszeleszterga: Kétállványos Egyállványos ESZTERGAGÉPEK 40 20

21 Vasúti kerék esztergálása egyállványos karusszelesztergán: ESZTERGAGÉPEK 41 Karusszeleszterga ESZTERGAGÉPEK 42 21

22 Toronyrevolver-eszterga: ESZTERGAGÉPEK 43 Toronyrevolver: ESZTERGAGÉPEK 44 22

23 Dobrevolver-eszterga: ESZTERGAGÉPEK 45 Dobrevolver: ESZTERGAGÉPEK 46 23

24 Sokszögeszterga: Szerszám helyzete változik Munkadarab helyzete változik Előnye: nagy nyomaték átvitel nincs feszültséggyűjtő hely ESZTERGAGÉPEK 47 Vezérműtengely esztergálása: Forrás: INDEX ALKALMAZÁSOK 48 24

25 Főtengelyek esztergálása: Forrás: NILES ALKALMAZÁSOK 49 FŐTENGELY ESZTERGÁLÁSA 50 25

26 Vasúti féktárcsa esztergálása Vasúti kerékpár esztergálása ALKALMAZÁSOK Forrás: HEGENSCHEIDT MFD 51 Vasúti kerekek esztergálása: forrás: CERATIZIT ALKALMAZÁSOK HEGENSCHEIDT MFD 52 26

27 Vasúti kerekek esztergálása: ALKALMAZÁSOK HEGENSCHEIDT MFD 53 27
