1 Szerkó II. 1 vizsga megoldása 1.) Sorolja fel és ábrázolja az élanyagokat szabványos jelölésükkel a keménység-szívósság koordináta rendszerben! PVD fizikai bevonatolás HSS Gyorsacél (PM: porkohászati; E: növelt vanádium tart.; Co: növelt Kobalt tart.; TiN; TiCN; TiAlN) HW WC/Co keményfém HF Finomszemcsés keményfém (<1μm) HT TiC/TiN keményfém (Cermet) HC Bevonatolt keményfém (fentiek) CA Fehér kerámia (Al 2 O 3 ) CM Kevert kerámia (Al 2 O 3 + nem oxid) CN Szilícium-nitrit kerámia (Si 3 N ) CR Erősített kerámia (Al 2 O 3 + Whisker) CC Bevonatolt kerámia (fentiek) DP Polikristályos gyémánt DM Gyémánt egykristály BL Köbös bórnitrit (alacsony CBN tartalom) BH Köbös bórnitrit (magas CBN tartalom) BC Bevonatolt CBN (fentiek) CVD kémiai bevonatolás 2.) Milyen anyagokat lehet megmunkálni a CA-K10 élanyaggal? (2p) 1

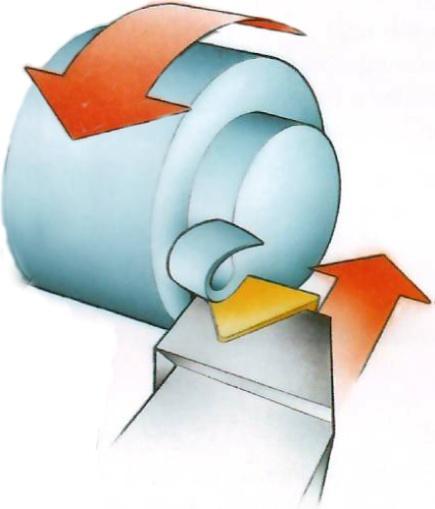

2 3.) Rajzoljon fel egy κ = 5 főél elhelyezésű esztergakést, jelölje be az ortogonális metszősík nyomvonalát és ábrázolja a metszetben ill. nézetben meghatározható élszögeket!.) Melyik az az élszög, mely mindegyik szerszámnál előfordul és értéke csak 0-nál nagyobb lehet? (2p) β > 0 Ékszög 5.) Határozza meg a szerszám működő élszögeit esztergálásnál, a munkadarab átmérője 50 mm, a szerszám élszögei γ = 12, α = 10 a kést a munkadarab tengelyvonalától 3 mm-rel alacsonyabbra állítottuk be. h R φ γ m γ α m α 6.) Rajzolja fel a forgácsoló erőt és összetevőit szabad forgácsolás esetén! (2p) 2

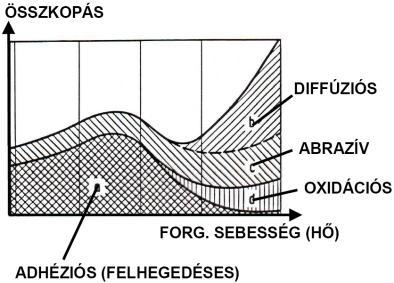

3 7.) Írja fel a forgácsoló erő képletét (Kinzle-Viktor)! Hogyan változik a fajlagos forgácsolóerő a forgácsvastagság függvényében (képlet, diagram)? Kienzle - Victor: F V = k S A A = b h = a f 8.) Miből keletkezik a forgácsolási hő? (2p) 9.) Rajzolja fel a forgácsolási hő megoszlását (mdb, szerszám, forgács) a forgácsolási sebesség függvényében! 10.) Milyen kopásformák jelentkeznek esztergálásnál? (ábrák) (2p) hátkopás kráteres kopás fésűs kopás szélkopás (sarokkopás) kimorzsolódás kitöredezés plasztikus deformáció törés 3

4 11.) Mi a domináns kopás, megengedett kopás? 12.) Hogyan lehet síkot esztergálni? (vázlat) (2p) A síkesztergák nagy átmérőjű, tárcsaszerű alkatrészek megmunkálására alkalmasak, rajtuk a munkadarab csak síktárcsába fogható fel. A vízszintes főorsójú síkesztergát fejesztergának, a függőleges főorsójút pedig karusszelesztergának nevezzük. fejeszterga karusszeleszterga 13.) Rajzoljon fel egy leszúrókést! (2p)

5 1.) Egy Ø 8 mm átmérőjű furatot kell felfúrni Ø 18 mm-re. Az előtolás f = 0,2 mm forgácsolási sebesség v = 18 m, k perc s = 1800 teljesítményt! M össz = 2 F V 1 K = 2 k S D d f D + d = , N mm = Nmm ford. 2, számítsa ki a szükséges nyomatékot, F V 1 = k S A A = b h b = D d 2 sin κ h = f z sin κ = f sin κ 2 A = D d f F V 1 = k S D d f F V össz = z F V 1 Erőkar : K = D+d = k S f D2 d 2 = 8 8 P V = M össz n = M össz v c 1000 = M össz v c = = 2,16667 kw D ) Rajzolja fel a harántgyalu sebességábráját! (2p) a 16.) Vázoljon fel egy (++) élgeometriájú homlokmarót! 5

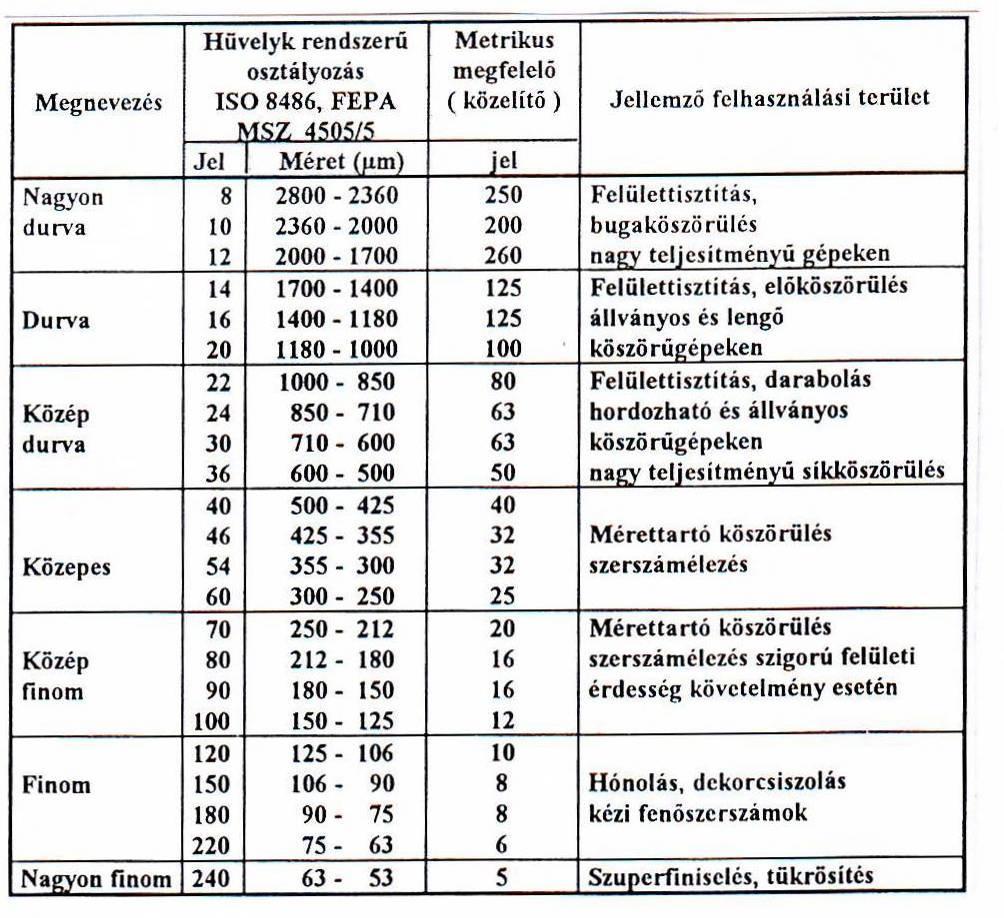

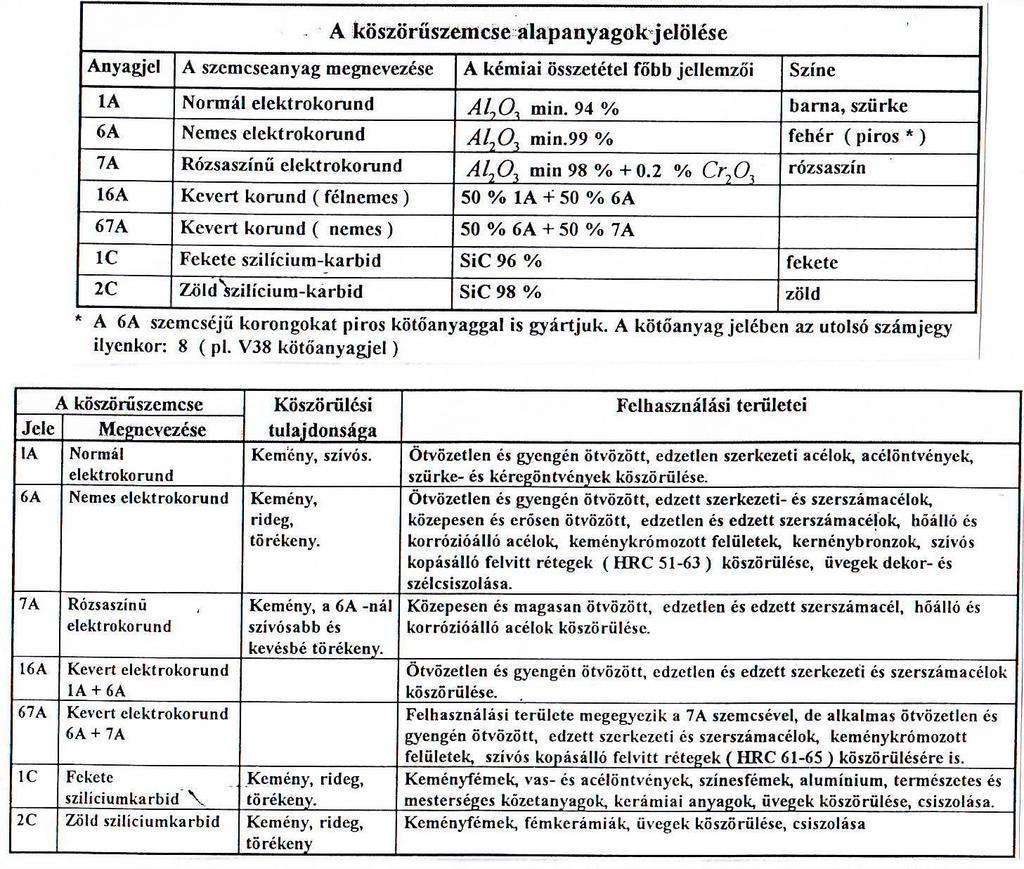

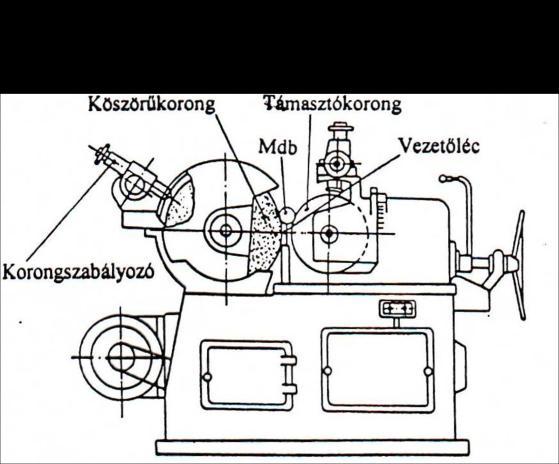

6 17.) Rajzolja fel a nyomaték időbeni lefutását homlokmarás esetén, ha ψ > 1! 18.) Milyen szemcseanyagot választana keményfém köszörüléséhez? 19.) Vázolja fel az áteresztő csúcsnélküli köszörülés elvét! Mi biztosítja az előtolást? (2p) Az ilyen típusú gépeken a munkadarab a köszörű- és a továbbító korong között helyezkedik el, alulról vezetősín (támasztóléc) vezeti, ill. támasztja meg. A darab a forgómozgást finom szemcsézetű gumi- vagy bakelitkötésű továbbító korongról kapja súrlódó erőkapcsolat útján. A köszörűkorong kerületi sebessége m/s, a továbbító korongé 0,16-1,16 m/s intervallumban állítható. A munkadarab a továbbító korong kerületi sebességét veszi fel, forgásiránya a 6

7 köszörűkorongéval ellentétes, ezért a forgácsolósebesség a köszörűkorong és a munkadarab kerületi sebességeinek különbségéből adódik. A továbbító korong a köszörűkorong tengelyéhez viszonyítva a vízszintes síkban ferdére állítható. Áteresztő köszörüléskor így a munkadarab forgómozgása mellett tengely irányú előtolási sebességet kap. A fogásvételt a továbbító korong vagy a köszörűkorong végzi, értéke nagyoláskor 0,02-0,15 mm, simításkor 0,002-0,01 mm. 20.) Melyik finom megmunkálási eljárás dolgozik szabad szemcsékkel? (1p) 7
