1 Forgácsolás szerszámai

2 Köszörülés

3 Felhasznált irodalom: Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. (Előadásanyag ) BME Járműgyártás és Javítás Tanszék, BP Dr Igaz Jenő: Forgácsoló megmunkálás II/1 Dr Igaz Jenő Dr Pintér József: Forgácsoló megmunkálás III Dr. Kodácsy János: Forgácsolás szerszámai, E- tananyag, kecskemét, 2010

4 KÖSZÖRÜLÉS A köszörülés szabálytalan élgeometriájú szerszámmal végzett forgácsolás, amellyel nagy pontosságú, sima, sőt tükrös felületeket lehet előállítani. A köszörülés főleg befejező megmunkálás, de néhány nagyteljesítményű köszörűgép alkalmas előkészítő vagy nagyoló műveletekhez is. Köszörüléssel nagyon sokféle felület megmunkálható (hengeres, sík, kúpos, alakos). Pontossága: IT6-7, az átlagos érdesség: Ra = 0,16-1,25 μm

5 FORGÁCSOLÁS HATÁROZATLAN ÉLGEOMETRIÁJÚ SZERSZÁMOKKAL KÖTÖTT SZEMCSE SZABAD SZEMCSE KÖSZÖRÜLÉS - FORGÓ SZERSZÁMMAL - TÜKRÖSÍTÉS - SZALAGOS KÖSZÖRÜLÉS - SUGARAS CSISZOLÁS - LÖKETES KÖSZÖRÜLÉS - KOPTATÁS DÖRZSCSISZOLÁS DIN 8589 Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

6 KÖSZÖRÜLÉS SZABÁLYTALAN, SOKÉLŰ SZERSZÁM FORGÁCSOLÓ FŐMOZGÁS FORGÓ SZERSZÁM MELLÉKMOZGÁS FORGÓ, EGYENES VONALÚ (MUNKADARAB), SZERSZÁM SZERSZÁM KORONG, HASÁB STB. JELLEMZŐI: - ALAKJA, MÉRETE - SZEMCSE - ANYAGA - NAGYSÁGA - KÖTÉS - KÖTŐANYAG - KEMÉNYSÉG - TÖMÖRSÉG Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

7 a köszörülés szükségessége

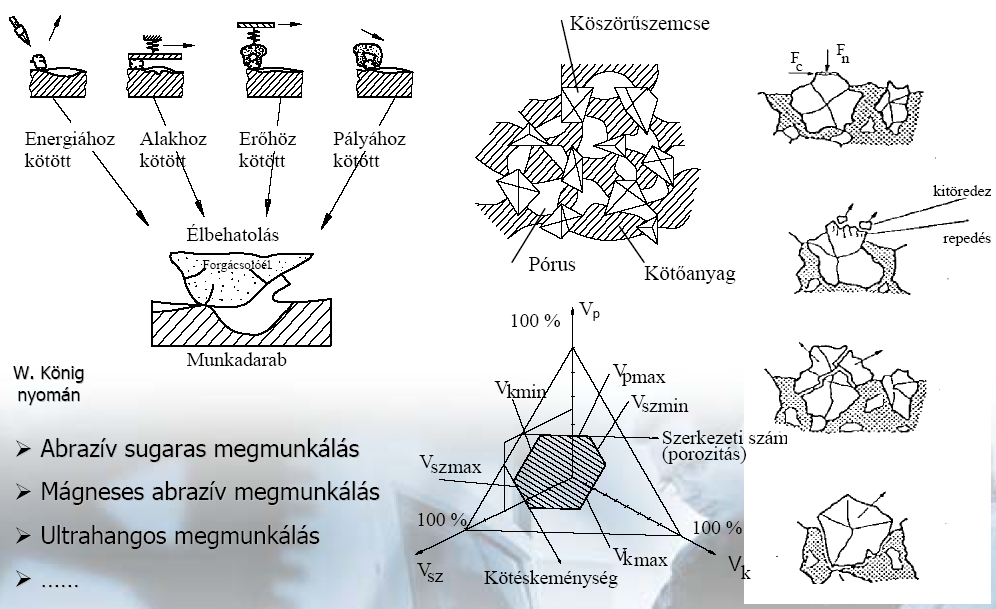

8 Abrazív megmunkálások

9

10 Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

11 SZEMCSE TERMÉSZETES - KVARC, FLINT FAIPAR - KORUND, SMIRGLI BŐRIPAR - GRANAT OPTIKA - GYÉMÁNT FÉMIPAR MESTERSÉGES - KORUND (Al 2 O 3 ) A - SZILÍCIUM-KARBID (SiC) C - BÓR-KARBID (BC) - GYÉMÁNT D - KÖBÖS BÓRNITRID (CBN) B Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

12

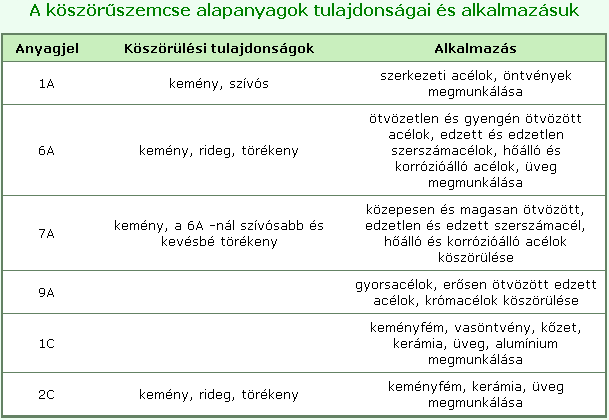

13 Köszörűszemcsék alkalmazási területei

14 SZEMCSEANYAGOK ÉS TULAJDONSÁGAIK TYROLIT

15 SZEMCSENAGYSÁG - 1 COLLRA ESŐ SZITALYUKAK SZÁMA MELYEN MÁR FENNAKAD A SZEMCSE MESH - LEGNAGYOBB SZEMCSEMÉRET μm-ben TYROLIT

16 SZEMCSEMÉRETEK GRANIT

17 KÖTŐANYAG V KERÁMIA KÖTÉS S SZILIKÁT R GUMI RF SZÁLERŐSÍTÉSŰ GUMI B MŰGYANTA BF SZÁLERŐSÍTÉSŰ MŰGYANTA E SELLAK Mg - MAGNEZIT M - FÉM SZINTER FÉM KERÁMIA SZERVES GALVÁN FŐ ALKALMAZÁSOK ÜVEG TÍPUSÚ V SZINTER (PORCELÁN TÍPUSÚ) MAGNEZIT, SZILIKÁT (HIDEGEN KEMÉNYEDŐ) B FENOL GYANTA NAGY HŐÁLL. POLIMID GYANTA SCHELLAK EPOXID POLIÉSZ- TER AKRIL GUMI POLIURE- TÁN TYROLIT Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

18 Szemcseanyagok jelölésrendszere

19 KÖTÉS KEMÉNYSÉGE: A SZEMCSÉK KÖTŐANYAGBÓL VALÓ KISZAKADÁSÁVAL SZEMBENI ELLNÁLLÓKÉPESSÉGE. ÖNÉLEZÉS KEMÉNY ANYAGOKHOZ LÁGY KÖTŐANYAGÚ LÁGY ANYAGOK HOZ KEMÉNY KÖTŐANYAGÚ SZERSZÁMOT KELL ALKALMAZNI. GRANIT KÖNIG

20 KÖTÉS TÖMÖRSÉGE PÓRUS TÉRFOGAT TELJES TÉRFOGAT V SZ + V K + V P = V TELJES TÉRFOGAT SZERKEZETI SZÁM SZEMCSE KÖTŐANYAG PÓRUS TÉRFOGAT GRANIT

21 TYROLIT

22

23 KÖSZÖRŰKORONG MEGNEVEZÉSE: ALAKJEL MÉRETEK SZEMCSE ANYAGA SZEMCSE MÉRETE KEMÉNYSÉG SZERKEZET KÖTÉS MEGENGEDETT SEBESSÉG

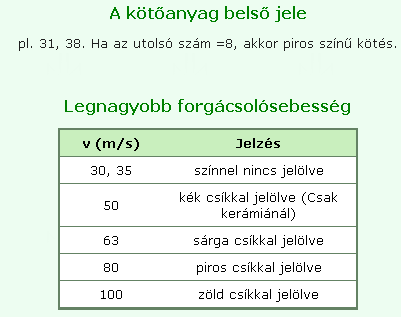

24 K ö s z ö r ű k o r o n g j e l ö l é s e

25

26

27

28

29

30

31 Köszörülés szerszámai A köszörűszerszámok külsőre korong alakú szabályos forgástestek, valójában szabálytalan élgeometriájú, sokélű szerszámok, amelyek a forgácsolást nagy sebességű karcolással végzik. Néhány jellegzetes köszörűkorongot foglal össze az ábra.

32 Tschätsch

33 Tschätsch

34 α - HÁTSZÖG β ÉKSZÖG > 90 γ HOMLOKSZÖG NEGATÍV δ METSZŐSZÖG Φ NYÍRÁSI SZÖG a FOGÁSMÉLYSÉG h f - FORGÁCSVASTAGSÁG ÉLGEOMETRIA KÖSZÖRÜLÉSNÉL TYROLIT

35 TYROLIT

36 KÖNIG

37 RUGALMAS ALAKVÁLTOZÁS RUGALMAS ÉS KÉPLÉKENY ALAKVÁLTOZÁS RUGALMAS ÉS KÉPLÉKENY ALAKVÁLTOZÁS ÉS NYÍRÁS RUGALMAS ALAKVÁLTOZÁS ÉS NYÍRÁS RUGALMAS ALAKVÁLTOZÁSI ZÓNA KÉPLÉKENY ALAKVÁLTOZÁSI ZÓNA FORGÁCS FORGÁCSKÉPZŐDÉS FÁZISAI KÖSZÖRÜLÉSNÉL

38 ENERGIAMÉRLEG

39 ENERGIAMÉRLEG KÖNIG

40 TYROLIT

41 A SZEMCSE ÉS A KÖTŐANYAG KOPÁSI MÓDJAI KÖNIG

42 STUTE

43 STUTE

44 FORGÁCSOLÁSI ERŐ F FŐFORGÁCSOLÁSI ERŐ F f ELŐTOLÁS IRÁNYÚ ERŐ F n NORMÁL IRÁNYÚ ERŐ STUTE

45 FORGÁCSOLÁSI ERŐ (PALÁSTKÖSZÖRÜLÉS) F=k S A A=? KÜLÖNBÖZŐ MÓDSZEREK v = 1000 a f v t [mm 3 /perc] V IDŐEGYSÉG ALATT LEVÁLASZTOTT ANYAG A pill = V L v t TÁRGY SEBESSÉG [m/min] L = v k [mm 2 ] a FOGÁS f ELŐTOLÁS 1000 a f v t A pill = = v k a f v t 60 v K L KÖSZÖRÜLÉSI ÚTHOSSZ [mm] v k KORONGSEBESSÉG [m/s] F= k s a f v t 60 v K

46 F 1 =k s A 1 BALI a Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

47 KORONG KÖSZÖRÜLÉSI TELJESÍTMÉNYE P K =F v k [W] MUNKADARAB FORGATÁSÁHOZ SZÜKSÉGES TELJESÍTMÉNY P MDB =F v t [W] SEBESSÉG-TÉNYEZŐ v q=60 K v mdb NAGYOLÁS >90-60 SIMÍTÁS ~ 90 FINOMSIMÍTÁS > ÁTKÖSZÖRÜLÉSI SZÁM u= KORONG SZÉLESSÉG ELŐTOLÁS NAGYOLÁS 3-4 SIMÍTÁS 5-6 Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

48 KÖSZÖRÜLÉSI MÓDOK - KÖRKÖSZÖRÜLÉS - SÍK - MENET - FOGAZAT - PROFIL - MÁSOLÓ KÖSZÖRÜLÉS SZALAG KÖSZÖRÜLÉS SZERSZÁM KÖSZÖRÜLÉS Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

49 Köszörülési módszerek Valamennyi köszörülési módszer alkalmazásakor a szerszám végzi a forgácsolómozgást mintegy 30 m/s sebességgel. A nagy sebességű köszörülés tartománya: vs = m/s, az ultrasebességűé m/s. A munkadarab sebességét (vw) a q sebességhányadossal fejezzük ki. Általában Előköszörüléskor a fogásvétel: a = 0,02-0,06 mm, készreköszörüléskor: a = 0,002-0,01 mm.

50 KÖSZÖRÜLÉSI MÓDOK - KÖRKÖSZÖRÜLÉS - SÍK - MENET - FOGAZAT - PROFIL - MÁSOLÓ KÖSZÖRÜLÉS SZALAG KÖSZÖRÜLÉS SZERSZÁM KÖSZÖRÜLÉS

51 Oldalelőtolásos palástköszörülés Hosszú tengelyeket ezzel az eljárással köszörülnek.. Fogásvétel lehet löketenként, kettőslöketenként. Előköszörüléskor az előtolás: s = (0,5...0,75) Bs, készreköszörüléskor (simítás): s = (0,25...0,5) Bs. Az utolsó néhány löketet fogásvétel nélkül szokás elvégezni.

52 Beszúró palástköszörülés A módszer elve a következő ábrán látható. Általában akkor alkalmazzák, ha l < Bs, ezért oldalelőtolás nincs, legfeljebb 1-3 mm-es oszcilláció. A szerszám vt beszúrósebességgel mozogva végzi a forgács leválasztását. Lépcsős tengelyek vállainak a köszörülése az alsó ábra szerint végezhető el.

53 Furatköszörülés Vékonyfalú munkadarab megmunkálásához (pl. gördülőcsapágy-gyűrűk) az ún. csúszósarus eljárást használják. A munkadarab forgatását a vt kerületi sebességű mágneses támasztóharang végzi. A csúszósaru nélküli eljárás alkalmazásakor a munkadarabot mereven lehet befogni (pl. tokmányba). A köszörülést mindig előtolással végezzük. A vf előtolósebességet a percenkénti kettőslöketek számával lehet beállítani.

54 Csúcs nélküli köszörülés A csúcs nélküli köszörülés lehet beszúró vagy áteresztő. A beszúró eljárás alkalmazásakor a támasztókorong nincs megdöntve. Az áteresztő módszerhez a támasztókorongot 2-6 fokkal megdöntik, így a munkadarab vf előtoló sebességgel halad a vezetősínen. Ezzel a módszerrel több méter hosszú rudak is köszörülhetők

55 A síkköszörülés végezhető a köszörűkorong palástjával vagy homlokfelületével. A korongpalásttal végzett síkköszörülés (a) lassú, kis termelékenységű, de pontos módszer A koronghomlokkal végzett síkköszörülés (b) nagy termelékenységű eljárás, mivel a korong átmérője nagyobb a munkadarab szélességénél. Minden löket vagy kettőslöket után lehet fogást venni, oldalirányú előtolás nincs. Síkköszörülés

56 STUTE

57 ~1 KÖRÜLFORDULÁS HOSSZKÖSZÖRÜLÉS EGYPROFILÚ KŐVEL HOSSZKÖSZÖRÜLÉS TÖBBPROFILÚ KŐVEL BESZÚRÓ KÖSZÖRÜLÉS TÖBBPROFILÚ KŐVEL BELSŐ MENET KÖSZÖRÜLÉSE MENET KÖSZÖRÜLÉS TSCHÄTSCH

58 FOGASKERÉK KÖSZÖRÜLÉSE

59 KÖSZÖRŰKORONGOK FELFOGÁSA TSCHÄTSCH

60 KIEGYENSÚLYOZÁS - STATIKUS - DINAMIKUS GÉPEN ÜZEMI FORDULATON - FORMÁHOZ KAPCSOLÓDÓ- - STRUKTÚRÁHOZ KÖTÖTT STATIKUS KIEGYENSÚLYOZÁS KIEGYENSÚLYOZATLANSÁG KÖSZÖRŰKORONGOK KIEGYENSÚLYOZÁSA

61 Szabályozó szerszámok

62 KOPÁS A NYOMÁS ÉS A HŐ HATÁSÁRA KIPERGÉS (KRISTÁLYCSO- PORTOK) SZEMCSE- TÖRÉS SZEMCSE KIFORDULÁS SZEMCSE KOPÁSFORMÁI STUTE

63 LESZABÁLYOZÁS, LEHÚZÁS - FRISS SZEMCSÉK - MEGFELELŐ GEOMETRIA BIZTOSÍTÁSA SIMA KORONG ESETÉN KŐ PALÁST ÉS A FORGÁSTENGELY II BIZTOSÍTÁSA ALAKOS KORONG MÁSOLÓ, VAGY NC/CNC LESZABÁLYOZÓ BERENDEZÉSEK SZABÁLYOZÓ - ÁLLÓ GYÉMÁNT EGYKRISTÁLY - MOZGÓ TÁRCSA

64

65 CNC LESZABÁLYOZÓ GÉP

66 KÖSZÖRÜLÉSI FOLYAMAT - NAGYOLÁS - SIMÍTÁS - KISZIKRÁZTATÁS! KÖSZÖRŰGÉPEK - KÖRKÖSZÖRŰK - PALÁST - FURAT - SÍKKÖSZÖRŰK - HOSSZ - KÖRASZTALOS - SZERSZÁMKÖSZÖRŰK - KOORDINÁTA KÖSZÖRŰK - DARABOLÓ KÖSZÖRŰK - KÜLÖNLEGES KÖSZÖRŰK - HENGER - BÜTYKÖS-, FORGATTYÚS TENG. - ÁGYKÖSZÖRŰK, VEZETÉK KÖSZ. - MENET - FOGASKERÉK - BORDA - SZALAGKÖSZÖRŰK Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

67 Köszörűgépek Köszörüléskor a forgácsoló főmozgást (forgómozgás) a szerszám, míg az előtolásés fogásmélység-irányú mellékmozgásokat a felület alakjától, a munkadarab méreteitől függően vagy a munkadarab, vagy a szerszám végzi.

68 Egyetemes palástköszörűgépek Ezek a legsokoldalúbban használható köszörűgépek. A forgácsoló főmozgást a pontosan csapágyazott köszörűorsóra szerelt köszörűkorong végzi. A munkadarabot tokmányba, csúcsok közé, vagy patronba lehet befogni, amit külön hajtómű forgat

69

70 Csúcs nélküli köszörűgépek Az ilyen típusú gépeken a munkadarab a köszörű- és a továbbító korong között helyezkedik el, alulról vezetősín (támasztóléc) vezeti, ill. támasztja meg. A darab a forgómozgást finom szemcsézetű gumi- vagy bakelitkötésű továbbító korongról kapja súrlódó erőkapcsolat útján. A továbbító korong a köszörűkorong tengelyéhez viszonyítva a vízszintes síkban ferdére állítható. Áteresztő köszörüléskor így a munkadarab forgómozgása mellett tengely irányú előtolási sebességet kap

71 CSÚCSNÉLKÜLI KÖSZÖRŰGÉP VÁZLATA

72 Furatköszörűgépek A furatköszörű-gépek szerkezeti felépítése hasonló az egyetemes palástköszörű-gépekéhez. Ezek a gépek alkalmasak hengeres, kúpos és beszúró köszörüléssel lépcsős vagy alakos felületek megmunkálására is. Fazék alakú koronggal homlokfelületek is köszörülhetők

73 Furatköszörű

74 Síkköszörűgépek A korongpalásttal végzett köszörülésre alkalmas gép szerkezeti vázlatát szemlélteti az ábra. Ilyen gépen akkor köszörülünk, ha a munkadarab deformálódását, káros felmelegedését biztosan el kell kerülni (pl. szerszámgyártáskor).

75 Koronghomlokkal végzett köszörüléskor nagy forgácsteljesítmény érhető el, de ezzel együtt nagyok az erő- és hőhatások. Ilyen köszörülésre alkalmas függőleges síkköszörűgép vázlatát mutatja az ábra.

76 SÍKKÖSZÖRŰGÉPEK ELVI FELÉPÍTÉSE

77 EGYETEMES KÖSZÖRŰGÉP (Szimfék)

78 EGYETEMES KÖSZÖRŰGÉP (Szimfék)

79 CNC KÖSZÖRŰGÉP(Szimfék)

80 FORGATTYÚS TENGELY KÖSZÖRŰ (Szimfék)

81 KÖSZÖRŰKÖTÉL TYROLIT

82

83

84 FINOMFELÜLETI MEGMUNKÁLÁSOK

85 FINOMFELÜLETI MEGMUNKÁLÁSOK - TÜKRÖSÍTÉS (LEPPELÉS) - DÖRZSKÖSZÖRÜLÉS (HONOLÁS) - TÜKÖRSIMÍTÁS (SZUPERFINISELÉS) Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

86 TÜKRÖSÍTÉS (LEPPELÉS) A LEPPELŐSZEMCSÉK MOZGÁSA ÉS HATÁSA A LEPPELŐFILMBEN (MARTIN NYOMÁN) KÖNIG Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

87 KÖNIG KICSI R a R t NAGY F TERHELÉS ANYAGLEVÁL. HORD. K. VASTAG AZ ANYAGLEVÁLASZTÁS BEFOLYÁSOLÓ JELLEMZŐI LEPPELÉSNÉL -PETRÓLEUM -OLAJ -TERPENTIN -ZSÍR -FAGGYÚ -VIASZ TÜKRÖSÍTŐ ANYAGOK: - SiC - KORUND - BC - GYÉMÁNT SZEMCSÉK SZEMCSEMÉRET: 2-40μm Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

88 TÜKRÖSÍTÉS FRISCHHERZ

89 KÉTKORONGOS TÜKRÖSÍTŐ GÉP

90 LEPPELŐ KÖSZÖRÜLÉS LEPPELÉS KÖTÖTT SZEMCSÉVEL LEPPELŐGÉP - WOLTERS

91 TÜKRÖSÍTÉS ALKALMAZÁSI TERÜLETE FÉMIPAR ACÉL, SZINTERFÉMEK, KEMÉNYFÉM, RÉZ, BRONZ, ÖV DÍZELBEFECSKENDEZŐK, HIDRAULIKA ALK., PREC. CSAPÁGYAK, VÁLTÓLAPKÁK, MÉRŐHASÁBOK ELEKTRONIKA ÜVEGIPAR KERÁMIA Si, SiC, GERMÁNIUM, GALLIUM-ARZENID STB. KVARC, ZAFÍR TÖMÍTÉSEK, CSAPBETÉTEK, VÁLTÓLAPKÁK, MÉRŐHASÁBOK

92 DÖRZSKÖSZÖRÜLÉS (HONOLÁS) FORGÓ FŐMOZGÁS (SZERSZÁM) MELLÉKMOZGÁS ALTERNÁLÓ EGYENES VONALÚ (SZERSZÁM, MDB) A FORGÁCSOLÁSI SEBESSÉG: v v α v sz 2 k v π n 2 ax sz α 2 arctg v v f v ax AXIÁLIS SEBESSÉG v k KERÜLETI SEBESSÉG Conrad

93 HONOLÓ SZERSZÁMOK A LEGGYAKRABBAN HASZNÁLT HONOLÓFEJEK FOGÁSVÉTEL-ÁLLÍTÁSÁNAK ELVEI KÖNIG HONOLÓ HASÁBOK SZEMCSE KÖTÉS - KORUND (NEMES) - SiC - GYÉMÁNT - CBN - KERÁMIA - MŰGYANTA - FÉM MEGNEVEZÉS HASONLÓ, MINT A KÖSZÖRŰKORONGOKNÁL.

94 (GEHRING)

95 GEHRING HONOLÓ SZERSZÁM

96 A HONOLÓ SZERSZÁM ÖNVEZETŐ, EZÉRT A. ÚSZÓ-LENGŐ SZERSZÁMBEFOGÁS FIX - MUNKADARAB B. MEREV SZERSZÁMBEFOGÁS ÚSZÓ-LENGŐ MDB. MEGFOGÁS C. MEREV SZERSZÁMBEFOGÁS KARDÁNOS MDB. MEGFOGÁS SZERSZÁM ÉS MUNKADARAB FELFOGÁSA KETTŐS CSUKLÓS SZERSZÁM STUTE

97 A HORDFELÜLET KIALAKÍTÁSA ABBOT DIAGRAM -TEHERVISELÉS -KENŐANYAG TÁROLÁS HONOLÁSI FOLYAMAT CONRAD

98 HONOLÁS RÁHAGYÁS: 0,025 0,5 mm OPTIMÁLIS FORGÁCSOLÁSI SEBESSÉG KÜLÖNBÖZŐ ÉLANYAGOKNÁL: ELÉRHETŐ PONTOSSÁG: IT4 IT5 ELÉRHETŐ ÉRDESSÉG: ACÉL: R a =0,025 0,2 μm ÖV: R a =0,2 0,3 μm HONOLÁS a NEMESKORUND (FEHÉR) b SZINTETIKUS GYÉMÁNT c KÖBÖS BÓRNITRID SZEMCSE STUTE

99 HONOLÁS KÖNIG

100 HONOLÁS KÖNIG

101 HONOLÁS KÖNIG

102 HONOLÓ OLAJ KERÁMIA ÉS MŰGYANTA KÖTÉSŰ-, NORMÁL- ÉS GYÉMÁNT SZERSZÁMOKHOZ EMULZIÓ (VIZES OLDAT) CSAK GYÉMÁNT SZERSZÁMOKHOZ HŰTŐ-KENŐ ANYAGOK HONOLÁSNÁL STUTE

103 A. VÍZSZINTES KÉZI HONOLÓGÉP B. C. KÖNNYŰ ÉPÍTÉSŰ TERMELŐ HONOLÓGÉP D. NEHÉZ ÉPÍTÉSŰ TERMELŐ HONOLÓGÉP E. FÜGGŐLEGES CSŐHONOLÓ GÉP F. VÍZSZINTES HOSSZÚ CSŐ HONOLÓ GÉP (ORSÓSZÁN) HONOLÓ GÉPEK STUTE

104 ALKALMAZÁSI TERÜLET: JÁRMŰGYÁRTÁS MOTORHENGER, PERSELY, HAJTÓRÚD, FÉKHENGER, FÉKDOB, KORMÁNYHÁZ, HAJTÓMŰ FOGASKEREKEK, BEFECSKENDEZŐ HIDRAULIKUS, PNEUMATIKUS BERENDEZÉSEK MUNKA-, VEZÉRLŐHENGER FURATAI CSAPÁGYGYÁRTÁS HŰTŐGÉP GYÁRTÁS KOMPRESSZOR HENGER ELEKTROMOS GÉPEK: CSAPÁGYFURATOK SZERSZÁMGÉP GYÁRTÁS: SZEGNYEREG, ORSÓFURAT Forrás: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. ( )

105 LÉZERES HONOLÁS GEHRING

106 TÜKÖRSIMÍTÁS (SZUPERFINIS) - HASÁB KŐVEL - CSÚCSOK KÖZÖTT - CSÚCSNÉLKÜLI ELJÁRÁSSAL - BESZÚRÓ - ÁTERESZTŐ - PROFIL -SÍK MEGMUNKÁLÁS - SZALAGOS TÜKÖRSIMÍTÁS (SZUPERFINIS) KÖNIG

107 TÜKÖRSIMÍTÁS (SZUPERFINIS) CSÚCSOK KÖZÖTT, HASÁBKŐVEL: ELŐTOLÁS (v f =2-3 mm/ford) MDB. MOZGÁS: v=15-25 m/min) REZGÉS: /min (AMPLITÚDÓ 3-6 mm) SZERSZÁM: MINT A HONOLÁSNÁL ELŐTTE HŰTŐ-KENŐ FOLYADÉK: (FRISCHHERZ) PETRÓLEUM % OLAJ TÜKÖRSIMÍTÁS (SZUPERFINIS) UTÁNA

108 ESZTERGÁRA SZERELT TÜKÖRSIMÍTÓ EGYSÉG (PNEUMATIKUS REZGETÉSSEL) (STUTE)

109 FORGATTYÚS TENGELY SZALAGOS TÜKÖRSIMÍTÁSA (SUPERFINA)

110 KÖVES SZALAGOS EGYSÉGEK UNIVERZÁLIS TÜKÖRSIMÍTÓ GÉP

111 Polírozás szikraforgácsolással

112 Polírozás robottal
