1 A forgácsolás alapjai Dr. Igaz Jenő: Forgácsoló megmunkálás II/ oldal és oldal

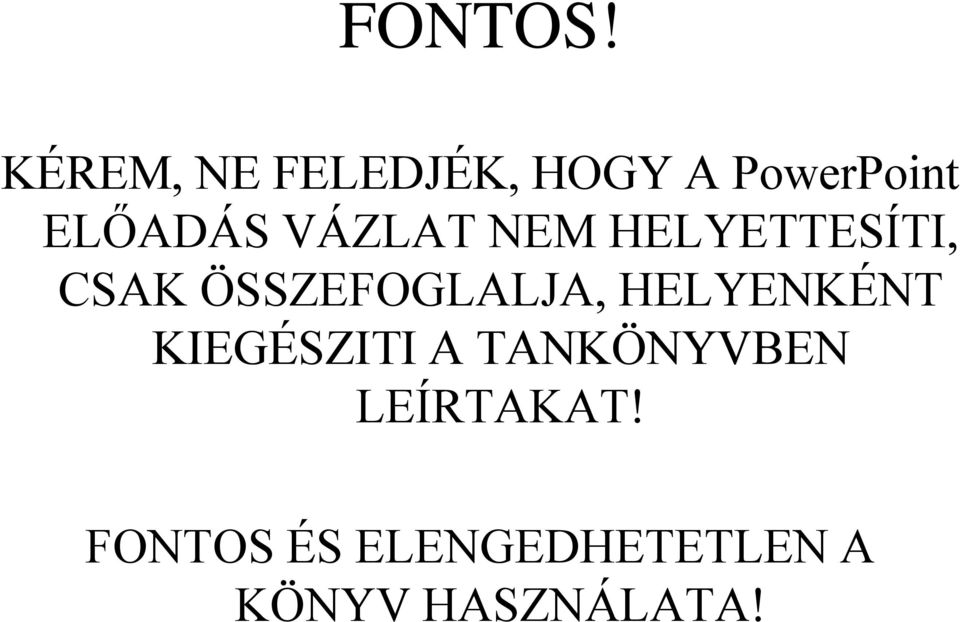

2 FONTOS! KÉREM, NE FELEDJÉK, HOGY A PowerPoint ELŐADÁS VÁZLAT NEM HELYETTESÍTI, CSAK ÖSSZEFOGLALJA, HELYENKÉNT KIEGÉSZITI A TANKÖNYVBEN LEÍRTAKAT! FONTOS ÉS ELENGEDHETETLEN A KÖNYV HASZNÁLATA!

3 Felhasznált irodalom: Dr. Szmejkál Attila Ozsváth Péter Járműszerkezeti Anyagok és Megmunkálások II. (Előadásanyag ) BME Járműgyártás és Javítás Tanszék, BP Dr Igaz Jenő: Forgácsoló megmunkálás II.1 SZE, Győr Dr Kodácsy János: Forgácsolás szerszámai (E-jegyzet 2011 SANDVIK Coromant: Forgácsolási műszaki kézikönyv 3

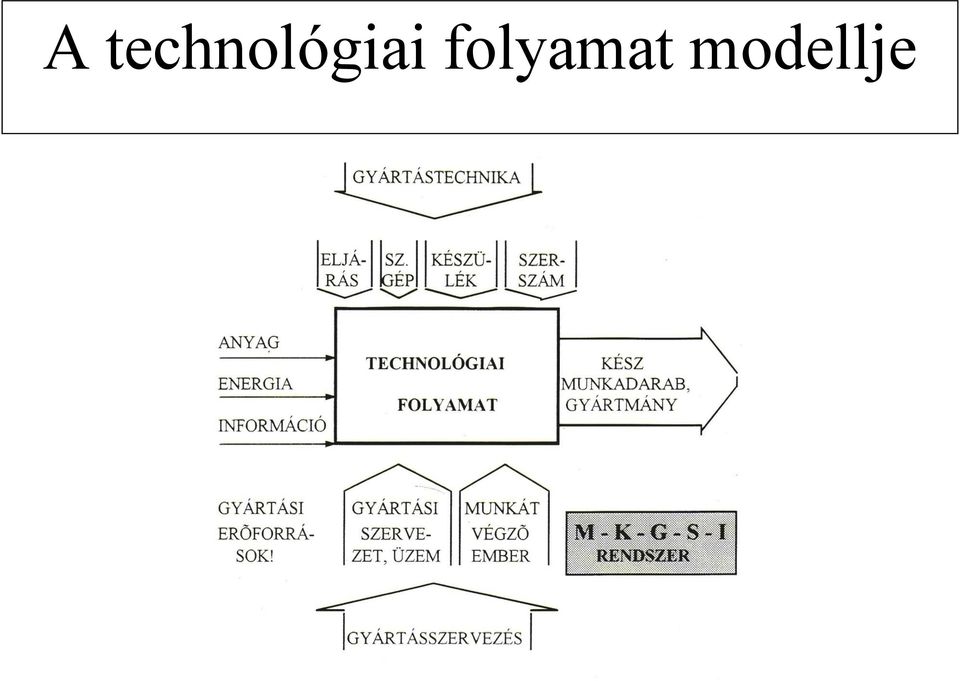

4 A technológiai folyamat modellje

5 Alakadó technológiák Elsődleges: (melegalakítás) - nyersvas gyártás - öntöttvas gyártás - acél gyártás Másodlagos: (melegalakítás) - öntés - kovácsolás - meleg hengerlés - melegen húzás Harmadlagos: (hidegalakítás) - hideg hengerlés - folyatás - redukálás - zömítés Negyedleges: - forgácsolás

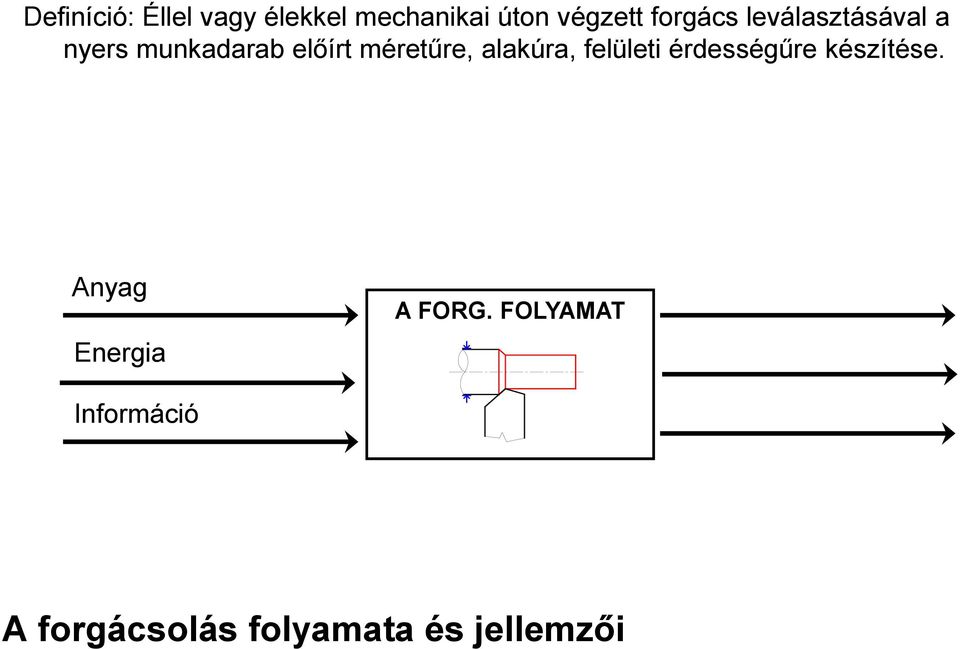

6 A forgácsolás folyamata és jellemzői Definíció: Éllel vagy élekkel mechanikai úton végzett forgács leválasztásával a nyers munkadarab előírt méretűre, alakúra, felületi érdességűre készítése. Anyag Energia A FORG. FOLYAMAT Információ

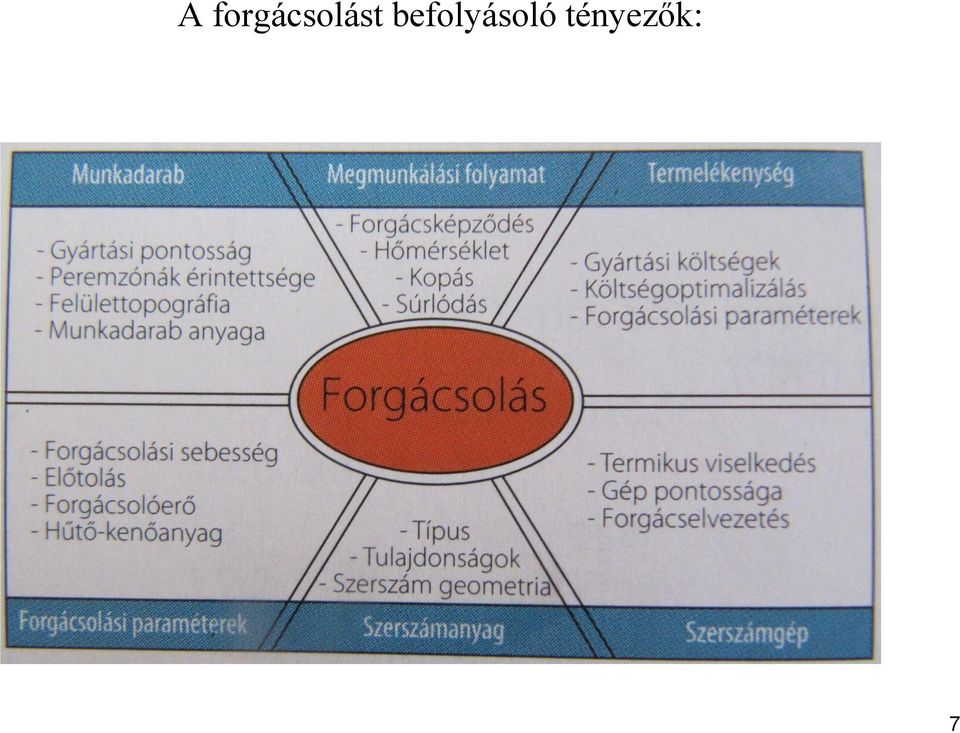

7 A forgácsolást befolyásoló tényezők: 7

8 A forgácsolás folyamata és jellemzői Bemenő jellemzők A FORG. FOLYAMAT Kimenő jellemzők Rendszer jellemzők -gép -szerszám -készülék -nyersdarab -anyag -geom. Beállítási értékek -sebesség -előtolás -fogásmélység -hűtés útinformációk Folyamat jellemzők -erő, teljesítmény -hőmérséklet -rezgések -akusztikus emisszió Folyamat eredménye -mdb. méret, alak -érdesség -felületi réteg -szerszám Kopás -szerszám -gép, készülék

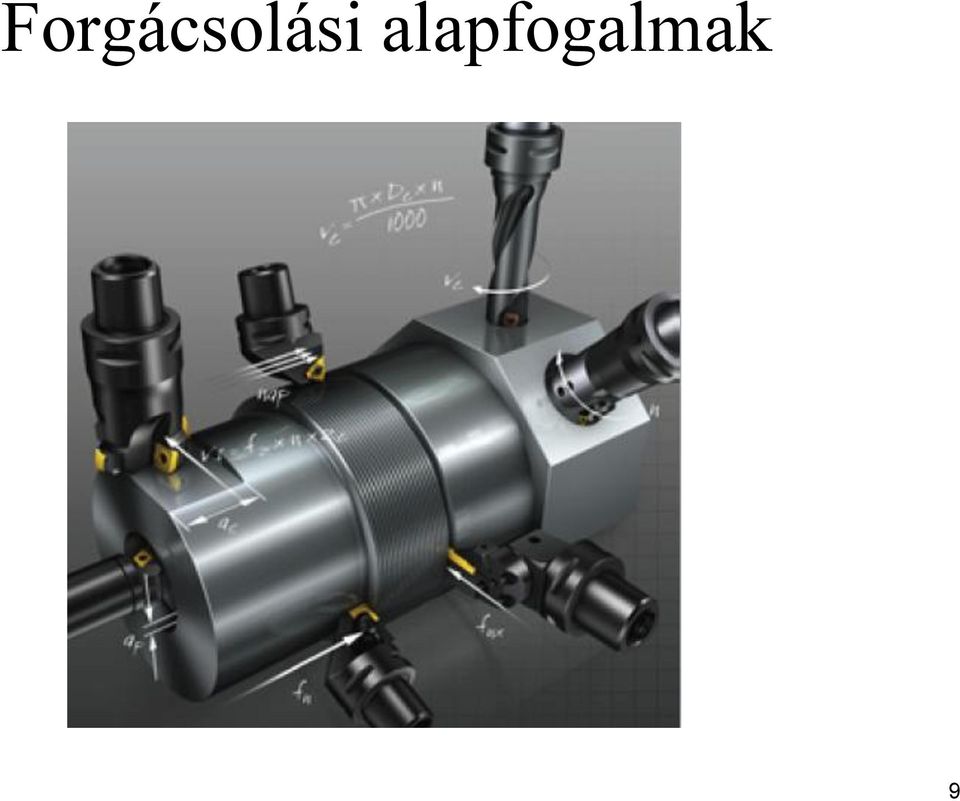

9 Forgácsolási alapfogalmak 9

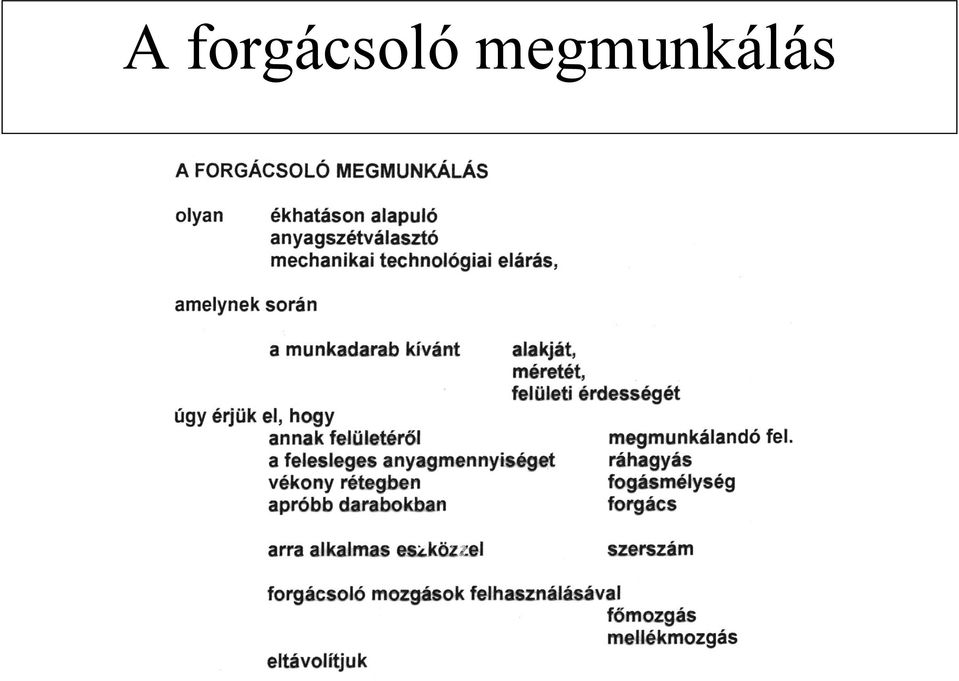

10 A forgácsoló megmunkálás

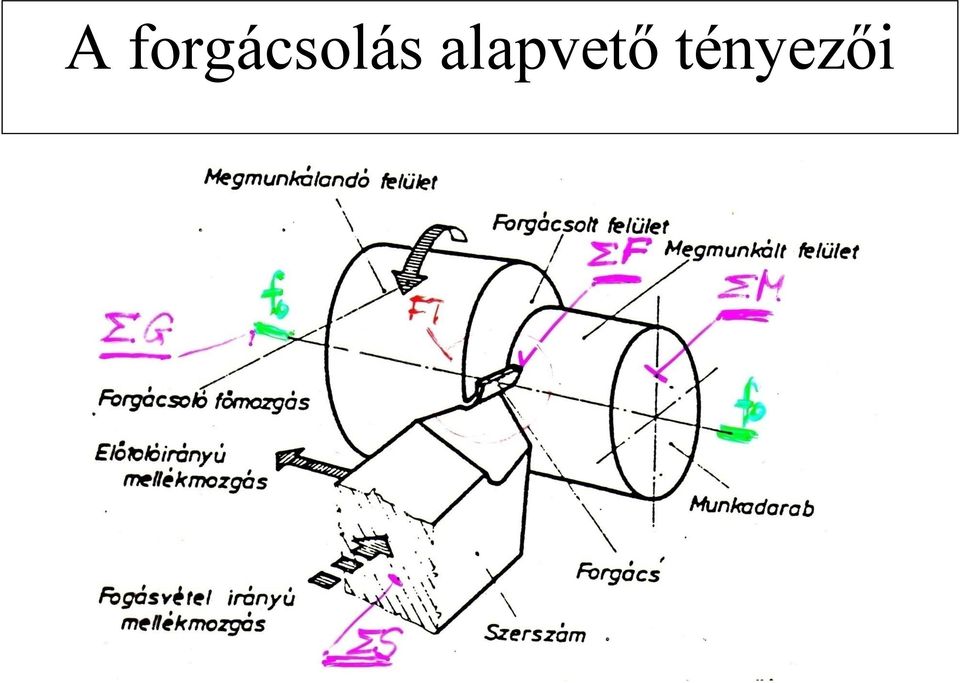

11 A forgácsolás alapvető tényezői

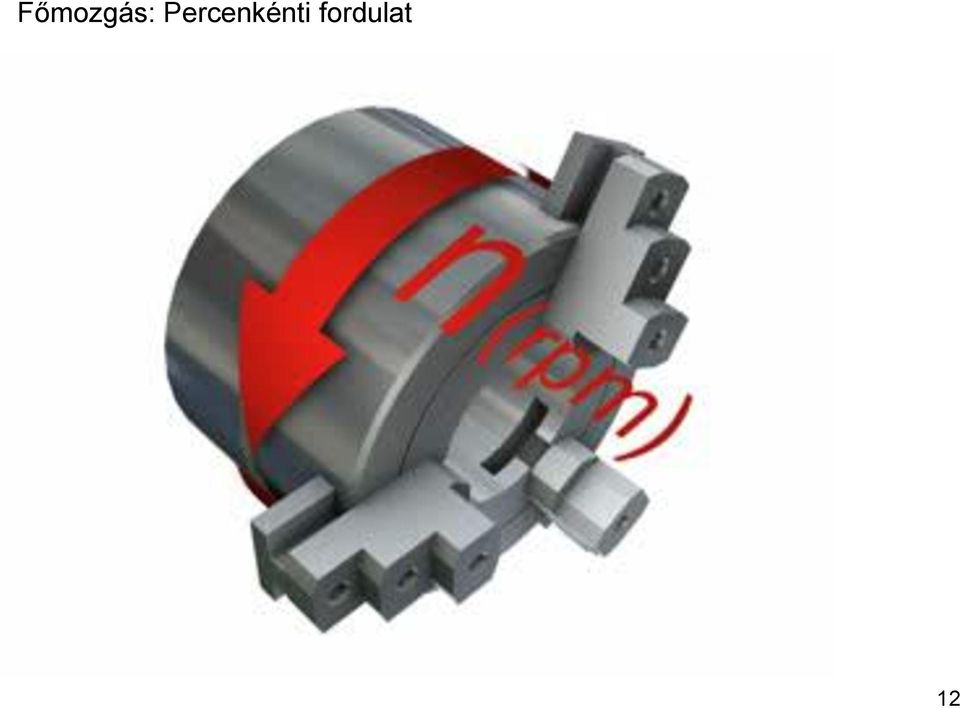

12 Főmozgás: Percenkénti fordulat 12

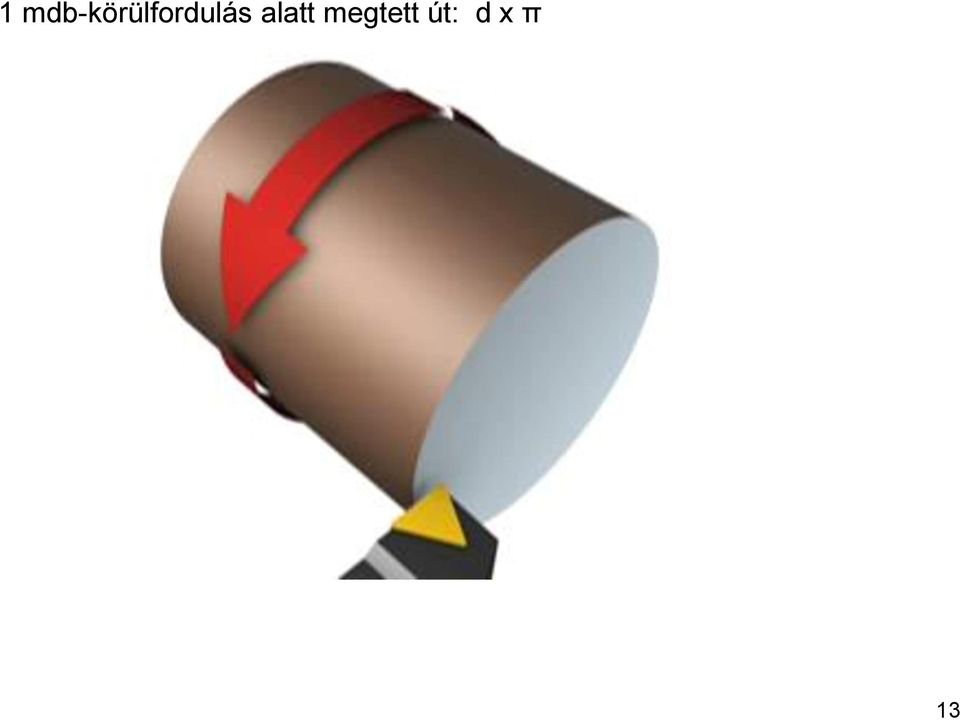

13 1 mdb-körülfordulás alatt megtett út: d x π 13

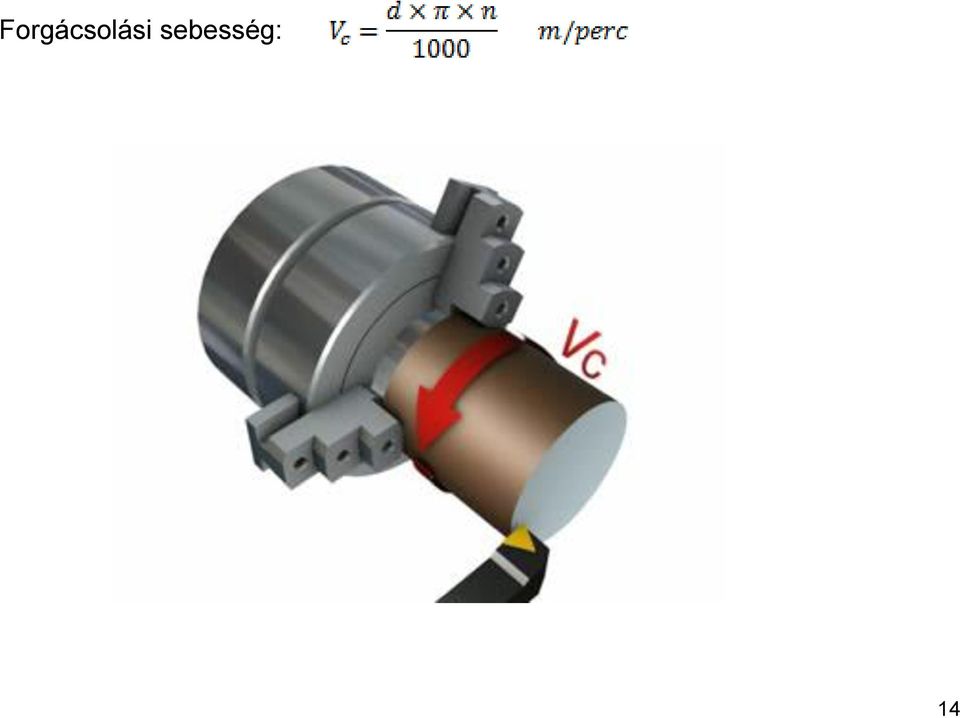

14 Forgácsolási sebesség: 14

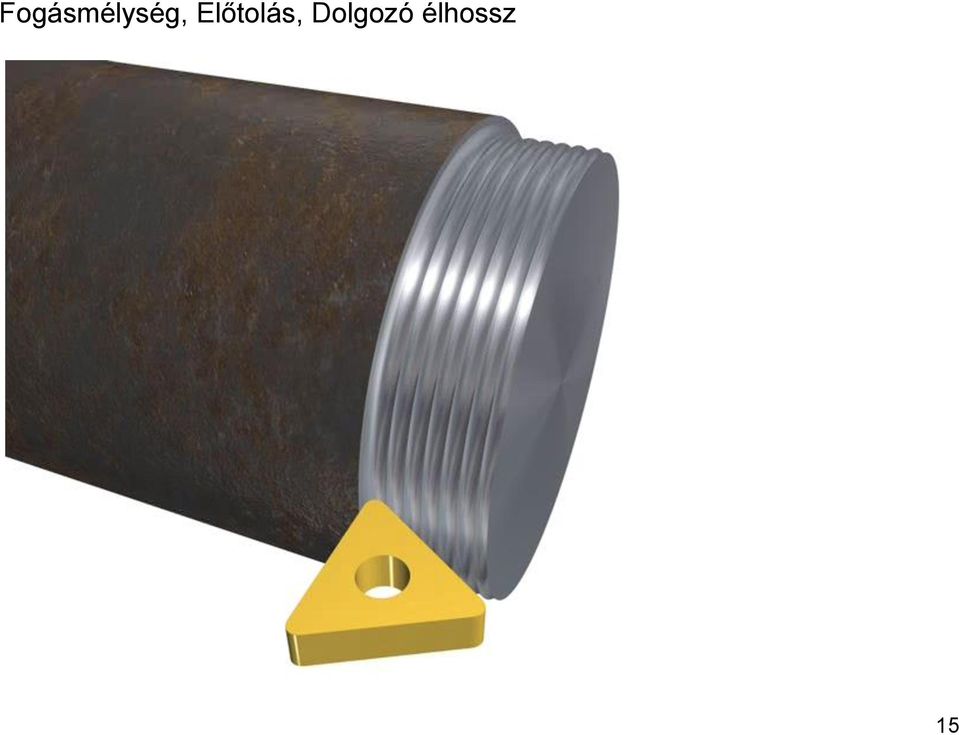

15 Fogásmélység, Előtolás, Dolgozó élhossz 15

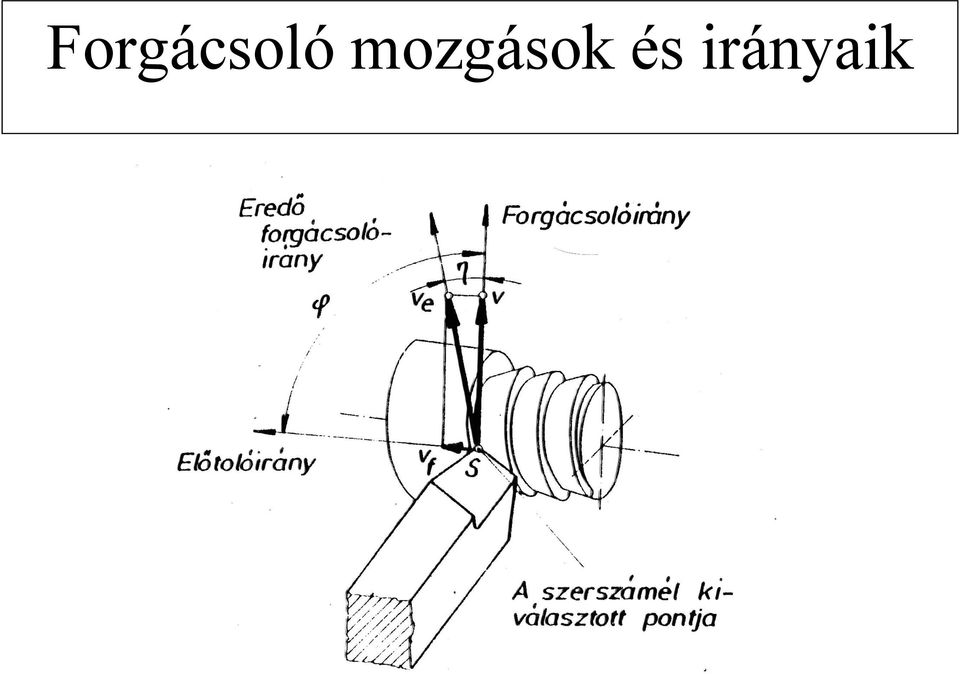

16 Forgácsoló mozgások és irányaik

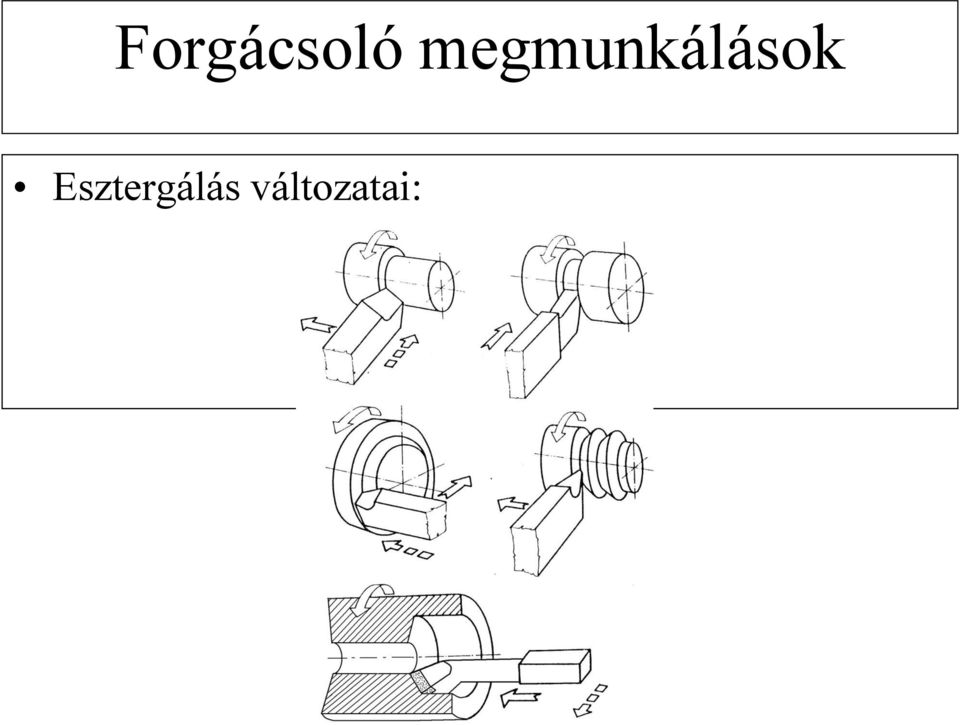

17 Forgácsoló megmunkálások Esztergálás változatai:

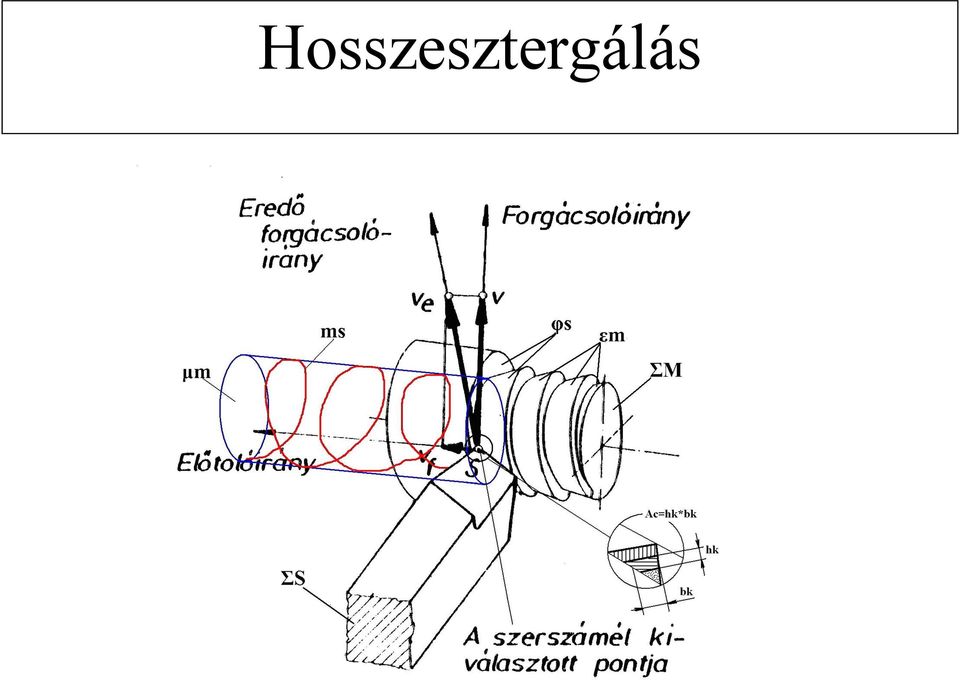

18 Hosszesztergálás

19 19

20 20

21 Elméleti forgácskeresztmetszet

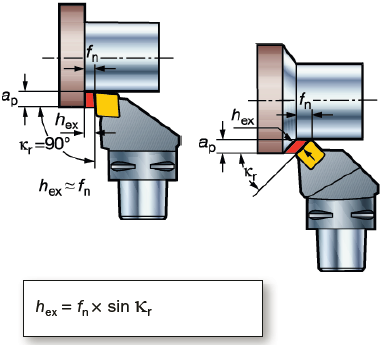

22 A forgácsvastagság hex egyenlő fn ha olyan szerszámtartót használ, amelynek az elhelyezési szöge Kr 90. Kisebb elhelyezési szög esetén a hex csökken. 22

23 23

24 24

25 Beszúrás- leszúrás 25

26 26

27 27

28 Forgácsoló megmunkálások Marás változatai:

29 A súrolt és burkolt forgácsolt felület fogalma marásnál

30 30

31 31

32 32

33 Forgácsolási szélesség Fogásmélység 33

34 34

35 35

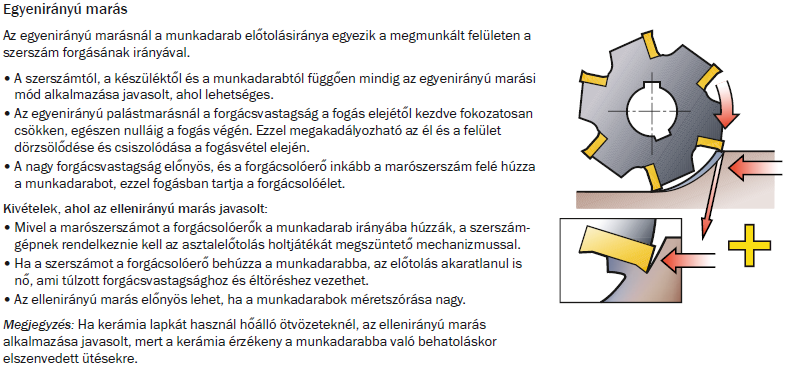

36 EGYENIRÁNYÚ marás 36

37 37

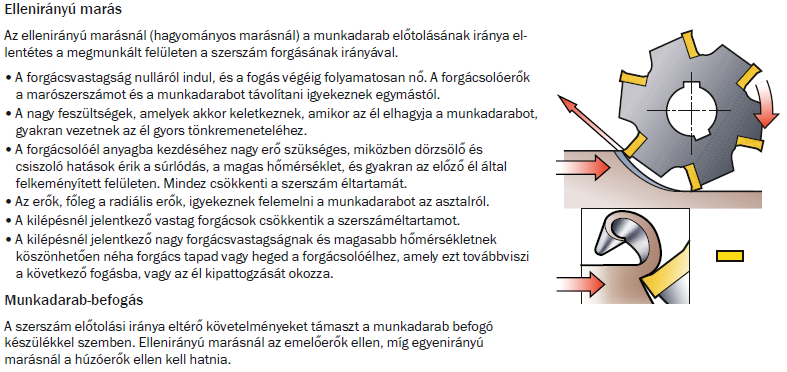

38 ELLENIRÁNYÚ marás 38

39 39

40 Fúrás Forgácsoló megmunkálások

41 41

42 42

43 43

44 44

45 Forgácsoló megmunkálások Gyalulás, Vésés

46 A munkadarab felületeinek gyártásgeometriai értelmezése

47 47

48 48

49 Forgácsoló megmunkálások Síkköszörülés változatai

50 50

51 51

52 Forgácsoló megmunkálások Palástköszörülés változatai

53 Forgácsoló megmunkálások Furatköszörülés változatai

54 Üregelés Forgácsoló megmunkálások

55 Fogazás

56 A FORGÁCSKÉPZŐDÉS FOLYAMATA

57 A FORGÁCSKÉPZŐDÉS EGY KÉPLÉKENY- ALAKÍTÁSI FOLYAMAT, AMELY ANYAGSZAKADÁSSAL ZÁRUL. AZ ANYAGRÉSZECSKÉK EGY MEGHATÁROZOTT SÍKBAN EGYMÁSON ELCSÚSZNAK, AZ ANYAG NYÍRÓDIK.

58 Szabadforgácsolási modellek

59 A forgácstő vizsgálata A forgácstőnél lezajló folyamatok: 1: elsődleges nyírási zóna 2: szekunder nyírási zóna 3: szakadás 4: súrlódás háton 5: rugalmas alakváltozás

60 forrás: König-Klocke

61 A FORGÁCSKÉPZŐDÉS FORGÁCS- KÉPZŐDÉS FÁZISAI SZÍVÓS MDB ANYAG ESETÉN 1 2 forrás: Dudás I.: Gépgyártástechnológia I.

62 3 4 5 forrás: Dudás I.: Gépgyártástechnológia I. A FORGÁCSKÉPZŐDÉS

63 A MUNKADARAB ELEMI RÉSZEINEK EGYMÁSTÓL VALÓ ELCSÚSZÁSA A FORGÁCSBAN A FORGÁCSKÉPZŐDÉS

64 Forgácstő alakváltozásai h1 leváló forgács vastagsága h leválasztandó forg. Vast. Irányvonal hajlásszöge A forgácsképződési zóna legyezőszerű elhelyezkedése

65 A FORGÁCSKÉPZŐDÉS (szabadforgácsolás) V Φ ELCSÚSZÁSI SÍK SZÖGE tg Φ = h h 1

66 h tg Φ = b-a γ b = h 1 cosγ a=h tgγ ALAKVÁLTOZÁSI TÉNYEZŐ: ξ = ξ>1 h 1 h ξ=1 BELSŐ ALAKVÁLTOZÁS h h h cosγ tg Φ = = = b-a h 1 - h tgγ h 1 - h sinγ cosγ cosγ tg Φ = h = 1 - sinγ h A FORGÁCSKÉPZŐDÉS (szabadforgácsolás) cosγ ξ - sinγ

67 Forgács rétegeinek sebességei

68 A FORGÁCSKÉPZŐDÉS FORGÁCSOLÓERŐ SZÁMÍTÓGÉPES SZIMULÁCIÓ

69 69

70 A FORGÁCSKÉPZŐDÉS

71 MAGYARÁZAT A videón a forgácsleválasztás folyamata látható szabadforgácsolással. A szerszám bevonatos és bevonat nélküli gyorsacél. A munkadarab anyaga ötvözetlen szerkezeti acél. A bevonat nélküli szerszámra a forgács feltapad, élrátét képződik. A bevonatos szerszám alkalmazásakor ez a jelenség nem tapasztalható. A forgácsleválasztás folyamata Film10- A_forgacslevalasztas_fo lyamata.wmv Forrás: Balzers GmbH

72 Forgácsfajták, forgácstörés Fő forgácsfajták pl.: öntöttvas pl.: rozsdamentes acél pl.: szerkezeti acél, alumínium

73 FORGÁCSKÉPZŐDÉS RIDEG ANYAGNÁL REPEDÉS

74 74

75 75

76 76

77 77

78 Élsisak keletkezése A szerszám éle előtt a forgácstő anyagából egy kemény anyagrész képződik.

79 Befolyásoló tényezők: Erő nagysága Erőhatás sebessége Terhelés időtartama Hőmérséklet

80 Élsisak keletkezése Oka: a szerszám élénél fellépő nagy nyomóerő, jelentős súrlódás és a keletkező hő. Keletkezése megváltoztatja a forgácsolási viszonyokat Elkerülhető : - deformáció - súrlódás - hőmérséklet } csökkentése

81 ÉLRÁTÉT Az élrátét növekszik és a forgácsolt felület felé terjed. Alakja, nagysága folyamatosan változik.

82 Élrátét - élsisak 82

83 Élsisak keletkezésének kapcsolata a forgácsolási sebességgel

84 Élrátét mikroszkópi képe ÉLRÁTÉT
