Lehúzás rögzített gyémántlehúzó szerszámmal:

Átírás

1 Lehúzás rögzített gyémántlehúzó szerszámmal: A lehúzás elsődlegesen az ütésmentes forgás és a megfelelő geometria kialakítására szolgál. Emellett fontos eszköze az optimális kőfelület és a vágótulajdonságok kialakítása. A megfelelően kialakított kőfelület a forgácsolási tulajdonságok módosítására, optimális teljesítmény elérésére szolgálhat. A használt fogalmak: a d = fogásmélység (mm) b d = munkaszélesség (mm) n s = köszörűkő fordulatszám (U/min) s d = előtolás fordulatonként (mm/min) U d = átfedési arány ( 1 ) V d = lehúzási sebesség (mm/min) Alapvető szempontok: Megfelelő felületi minőség elérése érdekében, nagy leválasztási teljesítmény és égetésmentes megmunkálás legfontosabb szempontja a LEHETŐ LEGKISEBB FOGÁSMÉLYSÉG a d (0,002-től maximum 0,03 mm ig!). A kőfelület érdességének befolyásolása a lehúzó szerszám előtolási sebességének V d változtatása útján történik. Nagyobb előtolási sebesség nagyobb felületi érdességet eredményez és fordítva. mindig hűtést alkalmazunk lehúzásnál. A gyémánt hőérzékeny! ne hadonásszunk a lehúzó szerszámmal a köszörűkő közelében a d =0! Munkaszélesség b d A lehúzó szerszám valóságos munkaszélességét jelenti egy adott fogásmélység a d mellett. Az alábbi példában láthatjuk a különféle típusok munkaszélességeit. Egyszemcsés gyémánt, lehúzó hasáb ill. többszemcsés gyémánt. Fordítás, szerkesztés: Losteiner József NONIUSZ

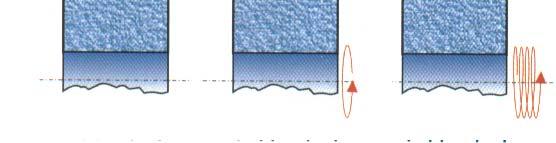

2 Átfedési arány U d : Ez a szám mutatja, hogy a köszörűkő-felület egy kiszemelt pontja a lehúzó szerszám munkafelületén áthalad. A következő képen példát látunk egy 4-es átfedésre, ahol egy teljes szélesség áthaladására négy fordulat történik. 0. fordulat 1. fordulat 4. fordulat Irányértékek U d Csiszolás 2-3 Normál köszörülés 3-4 Finom köszörülés 4-6 Igen finom kösz. 6-8 Egy elfogadott ökölszabály lehet a következő: A lehúzás sebessége v d egyszemcsés gyémánt esetén. v d = ½ - 1 szemcseméret [mm] x fordulatszám [ 1/min ] Segítségül az átlagos szemcseméret finomság: Szemcseméret Átlagos átmérő [mm] 54 0, , , , , , , ,03 ( a számítást elvégezve pl. P 80 szemcseméret és 1410/min fordulatszám esetén a V d =130~260 [mm]/[min]) Fordítás, szerkesztés: Losteiner József NONIUSZ

3 Lehúzás egyszemcsés gyémánttal. Lehető legrövidebb befogás b = max. 2 x a Hajlásszög 10 o 15 o betartani! A gyémántlehúzót néha 90 o al elforditani az egyenletes kopás miatt. A lehúzás irányába is 15 o hajlásszög betartandó. Lehúzás lehúzó lappal és többszemcsés lehúzó szerszámmal. A lehúzási irány: Fordítás, szerkesztés: Losteiner József NONIUSZ

4 A lehúzás lehúzólappal a munkafordulatszámon történik. A lehúzólap gyémánt nélküli része halad a lehúzás irányában elől, így ott egy köszörülési folyamat történik. Erőteljes, töretlen ívben történő hűtőfolyadék hozzávezetés szükséges a hosszabb élettartam elérése érdekében. A fogásmélység a legfinomabban a lehúzási előtolás szabályzásával állítható be. Fogásmélység: Általános szabály: a d = 0,005 től 0,02 mm v d = (n s x 0,9) / 4 [mm/min] Lehúzás többszemcsés szerszámmal: Figyelem! Az előtolás v d 700 ~ 1000 mm/min legyen Lehúzás MKD-lehúzólappal mikroszemcsés ill. keramikus kötésű CBN tárcsák: Az egykristály méret és oszlopszám meghatározása. Kristály keresztmetszet: MKD 0,6 x 0,6 mm P 120 és finomabb MKD 0,8 x 0,8 mm P 80 és durvább Oszlopok száma: Köszörűkő átmérő darab 100 mm-ig > 2 MKD 500 mm-ig > 3 MKD 750 mm-ig > 4 MKD Fordítás, szerkesztés: Losteiner József NONIUSZ

5 Előtolás: v d = (n s x b d ) / u d (normál esetben u d =4) Egyenes- és profillehúzás MKD lehuzólappal: Kenő- hűtőfolyadék (KSS) hozzávezetés és fúvóka kiképzés: A kenő- hűtőfolyadék hozzávezetés méretezése igen fontos a köszörülési technológiában. Nem elég csak a mennyiség és a nyomás kérdését vizsgálni. A kenőanyag-sugárnak a kősebességhez hasonló sebességgel kell a kőfelületre jutnia. Igy biztosíthatjuk, hogy a KSS el is jut a munkafelülethez. Igazolták, hogy a sugár max fokos szög alatt tapad a kő felülethez. Fúvókakialakítás: A szerszámgyártásban általában elemekből szerelt hűtővezetékekkel dolgoznak. Nem szerencsés, hogy ez esetben számos turbulencia keletkezik a folyadékáramban, ami megnehezíti a megfelelő rávezetést a kőfelületre. Megfelelő fúvóka és min. 50 mm. egyenes vezetékszakasz biztosít megfelelő kilépősugarat. A kilépőnyílás legyen éles és sértetlen. A sugár szöge max. 20 legyen. Fordítás, szerkesztés: Losteiner József NONIUSZ

6 Alternatíva lehet a kamrás fúvóka ami a kenőanyag együttfutást biztosíthatja. A kamra felfekszik a kőfelületre (max. 0,5 mm rés). A folyadék feltölti a kamrát és a forgó köszörűkő szivattyúként viszi a munkaterületre. A kamra pereme a kő felületen kialakuló légáram szívóhatást is csökkenti kép kép kép kép 64 old. Hűtő- kenőfolyadék (KSS) kiválasztása: Általános precíziós köszörüléshez a gyártók általában min. 40% ásványolaj tartalmú emulziót javasolnak. Tiszta kenőolajat javasolnak a CBN tárcsák esetében. A következőkben láthatjuk a javasolt sebesség ill mennyiség értékeket. Kerületi sebesség 35 m/sec 50 m/sec 60 m/sec Liter/perc/mm 0,5 ~ Nyomás (bar) 1 ~ 2 2 ~ 4 4 ~ 6 Tiszta kenőolaj alkalmazása esetén a mennyiséget % -al meg kell növelni. Fordítás, szerkesztés: Losteiner József NONIUSZ
