1 Intelligens Technológiák gyakorlati alkalmazása Október 2016 Budaörs, Gyár u. 2. SMARTUS Zrt.

2 Machining Navi Kutnyánszky Tamás Területi értékesítési vezető

3 Mi az a Machinin Navi? Olyan rezgés felügyeleti rendszer rendszer, mely megakadályozza, hogy öngerjesztő rezgés alakuljon ki a megmunkálás során. A Machining Navi elérhető Esztergán Marógépen Multifunkciós gépen A technológiát jól beállítottuk, de az alapanyag, szerszám, megfogás változhat Ebben az esetben garantálja a jó felületet

4 Egy kis OKUMA történelem A fejlődés főbb állomásai

5 Miért fontos? A gép vázat az orsó forgó mozgása gerjeszti, ezért az rezeg A rezgés amplitúdója és frekvenciája a forgácsolás során változik: Függ a szerszám élétől Az anyag minőségétől (forgácsolás) Technológiától Munkadarab és szerszám befogás merevségétől. Kialakulhat rezonancia aminek következtében a rezgés amplitúdója nő, ezáltal Eltörik a szerszám Rossz lesz a felület

6 Rossz felület:

7 Mit lehet tenni? A gerjedő rendszert el kell hangolni: Tömeg megváltoztatásával Gerjesztés megváltoztatásával A gerjesztett tömegen nem tudunk változtatni A gerjesztést tudjuk változtatni: A fordulatszám változtatásával

8 Rossz felület: Machining Navi bekapcsolása után

9 Mi történik az üzemben? Az alkatrészt a lehető legjobb technológiával igyekszünk elkészíteni Ha nagyobb technológiát használunk, a szerszám beremeg Attól tartva, hogy a szerszám sérül, vagy a felület rossz lesz, visszavesszük a technológiát A gépkezelő a szokásos értékeken szeret dolgozni Így nem leszünk olyan hatékonyak, mint lehetnénk

10 Mi történik a gépben? Esztergálás során az adott művelethez választott vágósebesség (fordulatszám) állandó. Orsó fordulat Idő

11 Mi történik a gépben? A remegés elkerülhető a fordulatszám változtatásával. Orsó fordulat Hullám hossz Amplitúdó Idő

12 Mi történik a gépben? (eszterga esetén) Változó fordulat engedélyezése Próba megmunkálás Rezgés Machining Navi gomb BE Machining Navi Ajánlott változó fordulatszám értékek Hullám hossz és amplitúdó a programba Folyamatos megmunkálás

13 Milyen gépeken elérhető? Marógépeken - M Machining Navi M-g g-guidance (iránymutatás) Machining Navi M-i i-integrated (beépített) Esztergákon - L Machining navi L-g Mchining Navi T-g T - menetvágáshoz

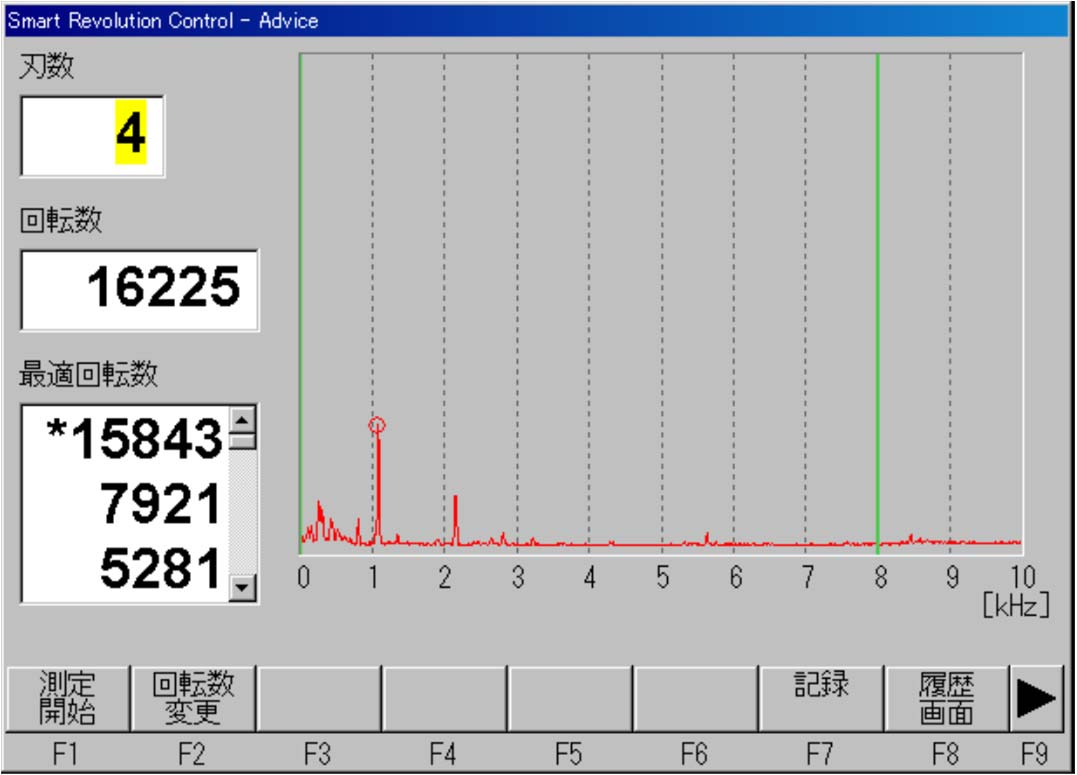

14 Miért éri meg használni? marógépes példa Marógépeken növelhető a teljesítmény: Szerszám: ø20 4-élű szár maró Zajszint Anyag minőség:a7075 Fordulat: /perc Előtolás: 2200 mm/perc

15 Miért éri meg használni? marógépes példa Machining Navi-val: Szerszám: ø20 4-élű szár maró Zajszint Anyag minőség:a7075 Fordulat: /perc Előtolás: 3200 mm/perc

16 Miért éri meg használni? eszterga példa Jobb felületi minőség érhető el: L/D=5 furatkés (L=100, D= 20 mm) Vágósebesség: 54 m/perc

17 Miért éri meg használni? eszterga példa Jobb felületi minőség érhető el: L/D=5 furatkés Vágósebesség: 180 m/perc

18 Hogyan működik a valóságban?

19 Servo Navi Kutnyánszky Tamás Területi értékesítési vezető

20 Mi az a Servo Navi? Olyan program, amely az aktuális terhelésnek megfelelően állítja be a hajtás paramétereket. A Servo Navi elérhető Esztergán Marógépen Multifunkciós gépen A gyári beállítás a legnagyobb terhelés figyelembevételével történik. Az aktuális terhelésre optimalizálva a beállítás finomítható

21 Miért fontos? Időt spórolhatunk meg a finom beállítás segítségével, mert kisebb terhelés esetén dinamikusabb mozgást engedélyez a vezérlő Ezáltal pontosabb, finomabb felületet készíthetünk

22 Miért fontos? A kezdeti beállítások idővel nem felelnek meg a gép aktuális állapotának és terhelésének Irányváltási csúcsok keletkeznek

23 Miért fontos? A helytelen beállítás nyoma látszik a munkadarabon Első sáv: kezdeti állapot Második sáv: elhasznált állapot Harmadik sáv: szervó hangolás után

24 Hogyan működik a valóságban?
