1 New július Új termékek forgácsoló szakemberek számára Zsugorbefogás gazdaságosan Maximális forgatónyomatékok rendkívül karcsú szerkezeti forma mellett a hidroszorítású befogástechnika következő generációja TOTL TOOLING = MINŐSÉG x SZOLGÁLTTÁS 2 WNT Magyarország Kft. Madarász Viktor u Budapest Tel Fax wnt-hu@wnt.com

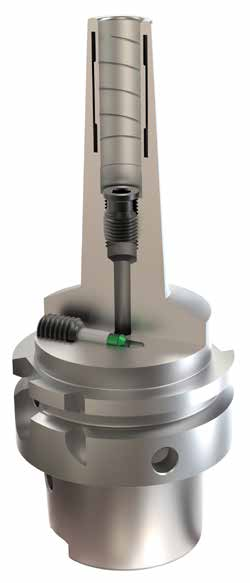

2 Nagy szorítóerejű befogó, keskeny kivitel, 3 rendkívüli folyamatbiztonságot jó felületi minőséggel párosítja keskeny, 3 -os, nagy szorítóerejű befogók újszerű gyártási eljárása során az olajnyomókamrák beépítése közvetlenül a szárba történik. Ennek a technológiának köszönhetően elmarad a befogótest forrasztással történő beépítése. Ezzel nem csak a rendkívüli folyamatbiztonság garantálható, hanem bizonyos marási feladatokra is alkalmazható a befogó. Bevezetés Ez a befogórendszer különösen a felületi minőség, a rugalmasság és a felhasználóbarát jelleg szempontjából kínál rendkívüli előnyöket a zsugorbefogókkal szemben. 3, 4 és 5 mm-es átmérőben is kapható Olajnyomókamrák Szennyeződést felfogó horony Ütközőcsavar Nyomócsavar Nyomócsap z olajnyomókamrákat külön eljárás során, közvetlenül a szárba építik be befogótest beforrasztása elmarad Rendkívüli folyamatbiztonság a nagyfokú hőállóságnak köszönhetően következő kivitelekben kapható: DIN SK JIS B 6339 MS-BT ISO HSK, alak Nagyfokú csillapító hatás a hidroszorítású befogástechnikának köszönhetően Kisebb szerszámkopás Rövidebb gépi állásidők és kisebb szerszámköltségek Csekély zavarókontúr 3 -os keskenyedéssel a száron Kontúrkövető megmunkálás lehetséges Megspórolhatóak további megmunkálási lépések Szűkítőhüvelyek alkalmazása Többféle átmérő befogható Kisebb raktározási költségek 2

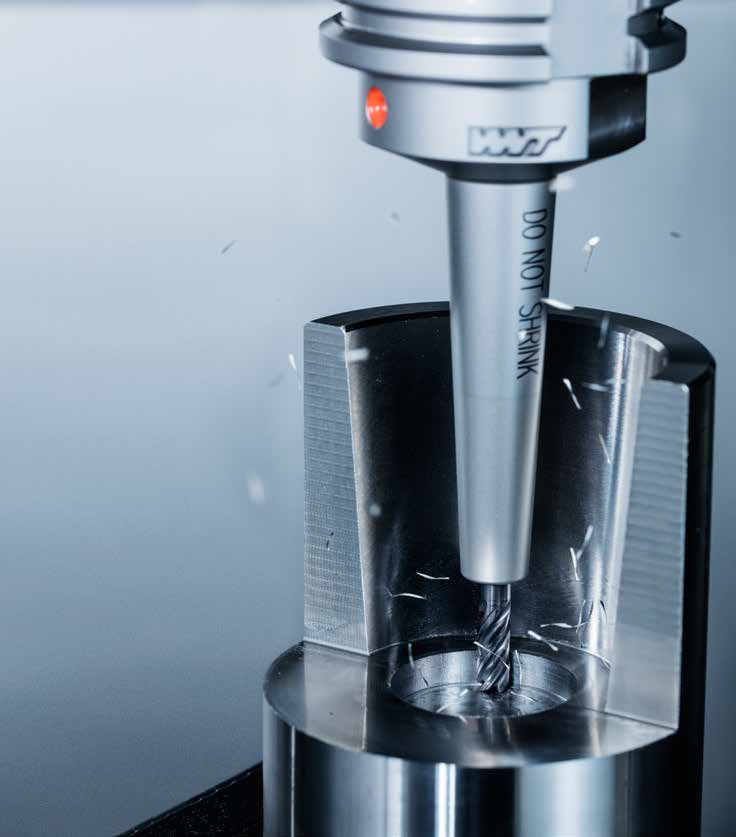

3 zsugorbefogók legjobb alternatívája Bevezetés hidroszorítású befogási technika területén történt fejlődésnek köszönhetően a 3 -os, nagy szorítóerejű befogóval, a keskeny szárkialakítású hosszú kivitelnél, 3 -os hajlásszögnél nagyon kicsi a zavarókontúr. Ennek eredményeként sokkal jobban meg tudja közelíteni a szerszám a munkadarabot. Ez jelentős előnyöket nyújt kontúrkövető megmunkálás során. hidroszorítású befogási technika ezen megoldásával termelékeny és sérülésveszély nélküli alternatívát kínálunk a zsugorbefogókkal szemben, további előnyöket nyújtva a kezelhetőség, a rugalmasság és a felületi minőség terén. Összehasonlítás: zsugorbefogó nagy szorítóerejű befogó, keskeny kivitel, 3 a rugalmasság szerszámok azonnal használhatóak nem szükséges a lehűtésük nagy igénybevételt jelentő megmunkálásokhoz, akár 120 C üzemi hőmérsékletig alkalmazható nincs szükség költséges zsugorbefogó beszerzésére gyorsacélok és tömör keményfémek esetében probléma nélkül alkalmazható Minimálisra csökkenthetőek az előkészületi költségek zsugorbefogók és a nagy szorítóerejű befogók alábbi összehasonlítása megmutatja, hogy a nagy szorítóerejű befogó beszerzése jövedelmezőbb. zsugorbefogóval összehasonlítva kisebbek a nagy szorítóerejű befogó előkészületi költségei. Beszerzési költség: 161 EUR zsugorbefogó esetén Beszerzési költség: 373 EUR nagy szorítóerejű befogó esetén Üzemidő Gépi előkészületi idő 30 perc 36 perc befogó-specifikus előkészületi idő 22 perc 22 perc zsugorbefogó: zsugorbefogó előkészítése zsugorbefogóból történő kivétel és zsugorbefogóba történő befogás hűtés szerszám megmérése 8 perc + 6 perccel hosszabb üzemidő 2 perc nagy szorítóerejű befogó: szerszám átfogása és megmérése fenti összehasonlítás azt szemlélteti, hogy a nagy szorítóerejű befogóval lényegesen hosszabb üzemidő érhető el egy munkaórán belül, és nagymértékben csökkenthetőek az állásidők. nagy szorítóerejű befogóval a következő megtakarítás érhető el egy év (250 munkanap) alatt az előkészületi idő csökkenésével: gép óradíja: 90 Előkészületi költség megtakarítása: 6 perc x 250 munkanap = 1500 perc = 25 óra 25 óra x 90 = 2250

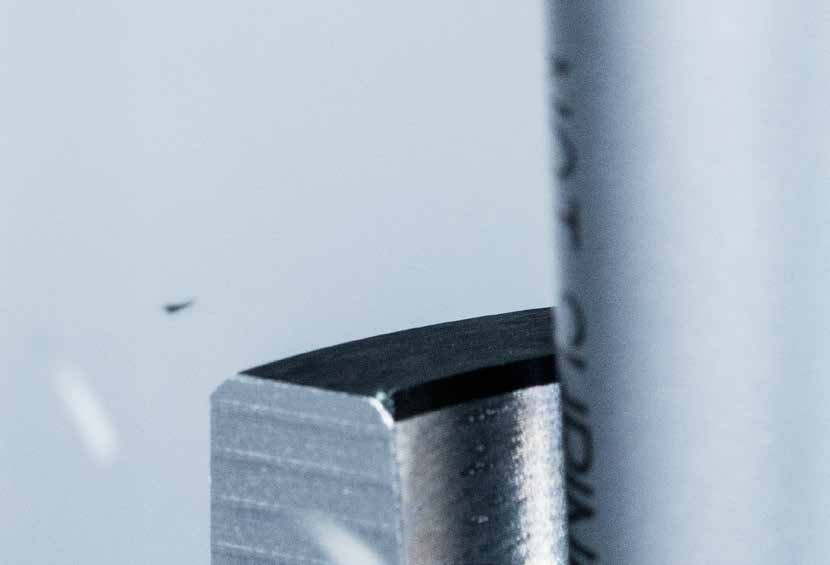

4 Simító megmunkálással összehasonlítva Bevezetés nagy szorítóerejű befogók jobb csillapító hatásának köszönhetően még nagyobb oldalirányú fogásvétel esetén is lényegesen jobb felületi minőség érhető el, mint zsugorbefogókkal. hidroszorítású befogási technika további előnye, hogy növekvő hőmérséklet esetén automatikusan nő a rögzítőerő, míg a zsugorbefogók esetében csökken. Gyakorlati tapasztalatok Maró: Ø 6 mm, 4 fogú nyag: C45 / Maró: Ø 6 mm, 4 fogú nyag: C45 / v c : 200 m/perc a p : 6 mm f z : 0,06 mm a e : 0,8 mm v c : 200 m/perc a p : 6 mm f z : 0,06 mm a e : 0,8 mm Zsugorbefogó Nagy szorítóerejű befogó, keskeny kivitel, 3 zsugorbefogó nem képes elnyelni a keletkező rezgéseket, így átviszi őket a munkadarab felületére. Ennek következtében lényegesen mélyebb rezgési nyomokat hagy. z a e = 0,8 mm oldalirányú fogásvétel ellenére a 3 -os, keskeny kivitelű nagy szorítóerejű befogónál a jó csillapító hatásnak köszönhetően csak nagyon csekély rezgési nyomok láthatóak. nagyobb megmunkálási paraméterek alkalmazása és jobb felületi minőség elérése lehetséges a befogó csillapító hatásának köszönhetően nő a tömör keményfém szerszámok éltartama drasztikusan csökkennek az előkészületi költségek Eredmény 4

5 Nagy szorítóerejű befogó, keskeny kivitel, 3 h6 vagy jobb tűrésű tömör keményfém és gyorsacél szárakhoz DIN SK meredekkúpos szárak kiszállításra kerül: alaptest ütközőcsavarral, nyomócsavarral, zárócsavarral és T-hajtószáras, hatszögletű kulccsal 0,003 ( ) D 1 d 1 G hosszú D/B G 2,5 n max Y8 Befogó d 1 D 1 ( ) G Rendelési szám DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR SK , M3 398, SK , M3 398, SK , M3 398, SK , M5 339, SK , M6 339, SK , M8x1 339, SK , M10x1 339, = maximális süllyesztési mélység ( ) = minimális süllyesztési mélység Y7 Y8 Y7 Y7 Hengeres csavar T rögzítőkulcs Szorítócsavar Ütközőcsavar belső hűtéshez Rendelési szám Rendelési szám Rendelési szám Rendelési szám Pótalkatrészek rendelési számhoz: EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

6 Nagy szorítóerejű befogó, keskeny kivitel, 3 h6 vagy jobb tűrésű tömör keményfém és gyorsacél szárakhoz JIS B 6339 BT szerinti meredekkúpos szárak kiszállításra kerül: alaptest ütközőcsavarral, nyomócsavarral, zárócsavarral és T-hajtószáras, hatszögletű kulccsal 0,003 ( ) D 1 d 1 G hosszú D/B G 2,5 n max Y8 Befogó d 1 D 1 ( ) G Rendelési szám DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR BT , M3 408, BT , M3 408, BT , M3 408, BT , M5 348, BT , M6 348, BT , M8x1 348, BT , M10x1 348, = maximális süllyesztési mélység ( ) = minimális süllyesztési mélység Y7 Y8 Y7 Y7 Hengeres csavar T rögzítőkulcs Szorítócsavar Ütközőcsavar belső hűtéshez Rendelési szám Rendelési szám Rendelési szám Rendelési szám Pótalkatrészek rendelési számhoz: EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

7 Nagy szorítóerejű befogó, keskeny kivitel, 3 h6 vagy jobb tűrésű tömör keményfém és gyorsacél szárakhoz ISO HSK- kúpos-üreges szárak síkfelülettel kiszállításra kerül: alaptest ütközőcsavarral, nyomócsavarral és T-hajtószáras, hatszögletű kulccsal 0,003 ( ) D 1 d 1 G hosszú D G 2,5 n max Y8 Befogó d 1 D 1 ( ) G Rendelési szám DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR HSK M3 433, HSK M3 433, HSK M3 433, HSK M5 373, HSK M6 373, HSK M8x1 373, HSK M10x1 373, = maximális süllyesztési mélység ( ) = minimális süllyesztési mélység Y8 Y7 Y7 T rögzítőkulcs Szorítócsavar Ütközőcsavar belső hűtéshez Rendelési szám Rendelési szám Rendelési szám Pótalkatrészek rendelési számhoz: EUR EUR EUR SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

8 07/ TOTL TOOLING = MINŐSÉG x SZOLGÁLTTÁS 2
