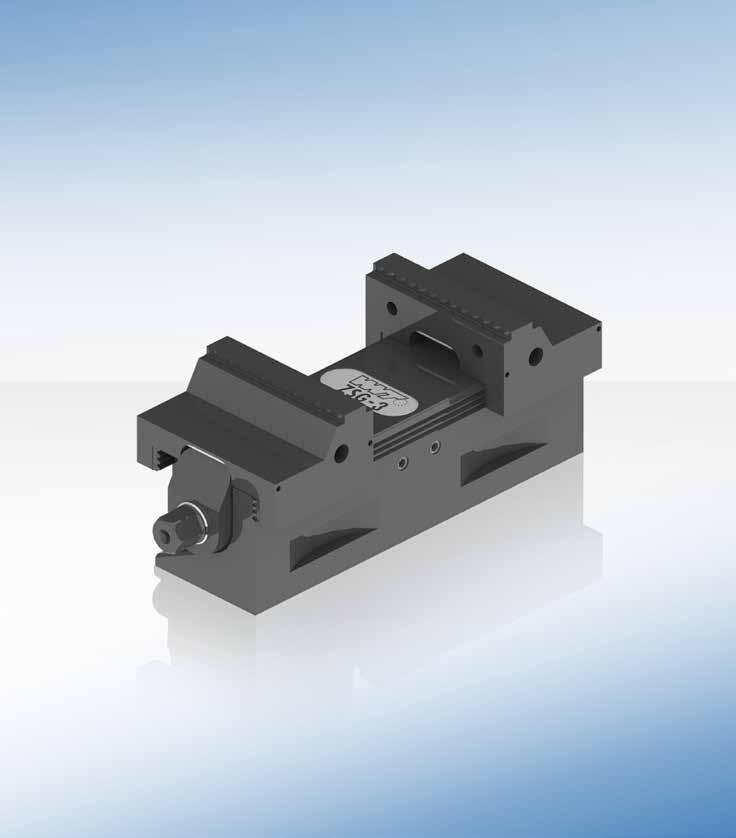

1 New szeptember Új termékek forgácsoló szakemberek számára ZSG-3 központosító satu Biztos, pontos és rugalmas megmunkálás TOTL TOOLING = INŐSÉG x SZOLGÁLTTÁS 2 WNT agyarország Kft. adarász Viktor u Budapest Tel Fax wnt-hu@wnt.com

2 ZSG-3 központosító satu gyorsváltópofákkal mechanikus közvetlen satu rendszerének felépítése 1 100%-ban zárt kivitel szennyeződés elleni védelem forgácsokkal szemben nem érzékeny nagyfokú működési biztonság 2 Befogási tartomány beállítása 40 mm-nél nyomatékkulccsal, kulcsnyílás: 7 65 mm-nél nyomatékkulccsal, kulcsnyílás: 12 3 Pofák gyors cseréje pofacsere másodpercek alatt egyszerűen kezelhető különböző váltópofák 4 Középpont beállítása a középpont bármikor egyszerűen és gyorsan beállítható, ill. újra beállítható Egy- és kétoldali megmunkálás fordítható befogópofák egyoldali megmunkáláshoz precíziós végrehajtás rögzített állapotban, köszörült pofák alkatrészek befogásához optimális megközelítés 5-tengelyes megmunkáláskor 6 Kompakt kivitel tengelyhez alkalmas közvetlenül palettába integrálható kivitel is van, pl. GRESSEL munkadarabtárolóban történő alkalmazáshoz z alsó oldal / csatlakozófelület kivitele Típus F ± 0,015 H ØJ H7 K I ØQ H F ØJ H ØQ I K 2 toolingcenter.com

3 ZSG-3 központosító satu - gyors és pontos Pofák gyors cseréje 100%-ban zárt kivitelű és pontos utomatizáló befogórendszer néhány másodperc alatt cserélhető pofák egyszerűen kezelhető különböző váltópofák teljesen zárt rendszer nyersdarabok befogására szolgáló kivitel fordítható váltópofákkal precíziós kivitel rögzített állapotban, köszörült pofák alkatrészek befogásához közvetlenül a palettákra integrálható - ideálisan alkalmazható GRESSEL munkadarabtárolóban központosított, többszörös befogás alaplapokon vagy tornyokon kedvező költségű megoldás palettatárolókhoz a versenytársak különböző nullponti befogórendszereivel is használható Nagyfokú rugalmasság a változtatható gyorsváltópofáknak köszönhetően pontosra köszörült váltópofákkal lágy pofákkal fordítható befogópofákkal paletta megfordítható befogópofákkal GRESSEL munkadarabtárolóhoz paletta megfordítható befogópofákkal versenytársak nullponti befogórendszereihez toolingcenter.com 3

4 Technikai információk pofák gyors cserélésének menete 1. Ábra 2. kép 3. kép 4. kép 5. kép 1. Ábra pofákat az orsó balra fordításával lehet kinyitni. iután a nyomatékkulcs üregébe kerültek, tovább kell tekerni, amíg a menesztő a bal oldalra lehajtható nem lesz. 2. kép kezelőoldali pofát eltávolítani. 3. kép menesztőt ismét fel kell nyitni és a hátsó pofát ütközésig előre kell húzni a menesztőhöz. 4. kép z elsőként eltávolított pofát hátoldalával a V-profil teljes mélységébe kell bevezetni, és a kezelő irányába kell húzni. 5. kép hátsó menesztőt újra fel kell nyitni. z orsó jobbra fordításával a pofákat egymás felé kell közelíteni, amíg be nem reteszelődnek. satu újra készen áll. eghúzási nyomatékok és szorítóerők Forgatónyomaték [Nm] ZSG-3 40 mm-es pofaszélességgel Szorítóerő [kn] Forgatónyomaték [Nm] ZSG-3 65 mm-es pofaszélességgel Szorítóerő [kn] maximális meghúzási nyomaték ZSG-3; 40 mm = 20 Nm ZSG-3; 65 mm = 50 Nm aximális szorítóerő ZSG-3; 40 mm = 7 kn ZSG-3; 65 mm = 15 kn Felfogás és beállítás szabványos szállítási állapotban a 40 mm-es pofaszélességű ZSG-3-nál két Ø8H7 precíziós furat, a 65 mm-es pofaszélességű ZSG-3-nál két Ø12H7 precíziós furat van alul. Ezek segítségével a ZSG-3 rácslemezen, ill. T-hornyok segítségével gépasztalon is elhelyezhető. ZSG-3 rögzítése 4 karommal és 4 db 12x35 méretű csavarral történik. (1. kép) 1. ábra ZSG-3 alulról rögzíthető 4 db 6x12 méretű csavarral 40 mm pofaszélességhez, illetve 4 db 6x17 méretű csavarral 65 mm pofaszélességhez. (2. kép) 65 mm-es ZSG-3 az NG nullponti befogórendszer behúzócsapjának befogásához megfelelő befogóval van ellátva. (3. kép) 2. ábra 40 mm-es ZSG-3 NG-rendszerben történő rögzítéshez adapterlap szükséges. ZSG-3 gyárilag az ügyfélre igényeire szabott pozícionáló- és rögzítőfuratokkal van ellátva, ill. a versenytársak nullponti befogórendszerein történő alkalmazáshoz is igazítható. 3. ábra 4 toolingcenter.com

5 zárt kivitelű központosító satu megfordítható befogópofákkal, nyersdarabok befogásához változtatható satu kis alkatrészekhez rövid változat teljesen zárt kivitel B2 B1 B C E F SW 1 G max. 1 B B 1 B 2 C E F G SW max. Szorítóerő kg mm mm mm mm mm mm mm mm mm mm mm Nm kn EUR ,8 495, ,9 695, Kiszállításra kerül: =40: 2 illesztőcsap Ø 8x16 mm; 1 szerelőkulcs =65: 2 illesztőcsap Ø 12x24 mm és 4 db 6x8 méretű csavar előtétpofákhoz; 1 szerelőkulcs zárt kivitelű központosító satu a pofák rögzített állapotban átköszörültek B1 B C E F SW 1 G max. 1 B B 1 C E F G SW max. Szorítóerő kg mm mm mm mm mm mm mm mm mm mm Nm kn EUR ,8 645, ,9 849, toolingcenter.com 5

6 IP paletta ZSG-3 befogópofákkal GRESSEL munkadarabtárolóhoz B2 B1 B C E SW G max. B B 1 B 2 C E G SW max. Szorítóerő kg mm mm mm mm mm mm mm mm mm Nm kn EUR ,7 985, IP paletta ZSG-3 befogópofákkal a versenytársak nullponti befogórendszereihez B2 B1 B C E SW G max. B B 1 B 2 C E G SW max. Szorítóerő kg mm mm mm mm mm mm mm mm mm Nm kn EUR ,7 903, toolingcenter.com

7 egfordítható pofa, befogó 1 Satuk egfordítható pofa köszörült lépcsővel 1 mm mm mm mm EUR , , Lágyacél pofa alakos pofák gyártásához mm mm mm EUR , , Befogási tartomány és a kontúr bemarásának módja kontúrok kimarásához lágyacél pofákat kell a ZSG-3-ra szerelni. Helyezze a távtartót a tervezett pofanyílásba! Szorítsa meg az orsót a tervezett meghúzási nyomatékkal, és marja ki a kívánt kontúrt! B C E 1 1 mm mm mm mm EUR , , F 1 G max. 1 B C E F G max. mm mm mm mm mm mm mm mm toolingcenter.com 7

8 Leszorító pofa rugalmas lemezzel készre munkáláshoz Lágy pofa csak függőleges alkalmazásra mm mm EUR , mm mm mm EUR , Pofa, köszörült Pofa, vésett mm mm mm EUR ,7 30, mm mm mm EUR , Pofa, fogazott Lépcsős pofa, sima edzett és köszörült pofa, használható sima pofaként vagy lépcsős pofaként, vízszintesen vagy függőlegesen mm mm mm mm EUR ,8 30, mm mm mm mm mm EUR ,5 57, toolingcenter.com

9 Fogazott pofa, megfordítható függőleges és vízszintes alkalmazáshoz hárompontos befogáshoz 1 1 Pofaszélesség mm mm mm mm mm EUR , Fogazott pofa, megfordítható függőleges és vízszintes alkalmazáshoz mm mm mm mm mm EUR , , Prizmás pofa köszörült pofa, függőleges és vízszintes munkadarab-befogáshoz 1 1 befogási Ø mm mm mm mm mm EUR , toolingcenter.com 9

10 Segítség a kioldáshoz unkadarab-ütköző EUR 11, EUR ZSG3-40mm 36, Nyomatékkulcs könnyen leolvasható skálával, a munkadarabok biztonságos, megbízható és ismétléspontos rögzítéséhez unkadarab-ütköző EUR ZSG3-65mm 36, ugókulcsfej Felfogókarom Ár / 2 darab négyszög EUR Nm /8" 230, SW négyszög mm EUR 7 3/8" 14, /8" 14, EUR 34, toolingcenter.com
