Király Trading KFT H-1151 Budapest Mogyoród útja Leírás. Alapanyag: Acél. Kivitel: Horganyzott.

Átírás

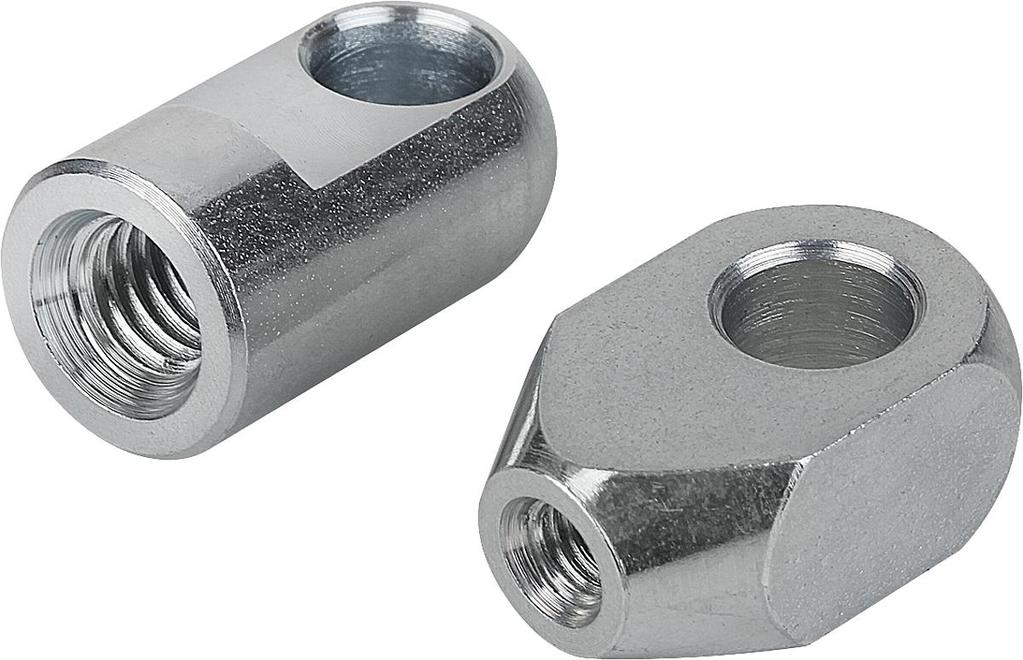

1 K0127 Csuklószemek Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél. Kivitel: Horganyzott. További információk: Csuklószemek belső menettel. Csuklószemek Rendelési szám Anyag Alak D D1 D2 L2 SW T alaptest K Acél A 4,1 8 M3, K Acél A 6,1 10 M K Acél B 8,1 15 M K Acél A 8,1 14 M K Acél A 8,1 18 M K Nemesacél A 6,1 10 M K Nemesacél A 8,1 14 M K Nemesacél A 8,1 18 M /1

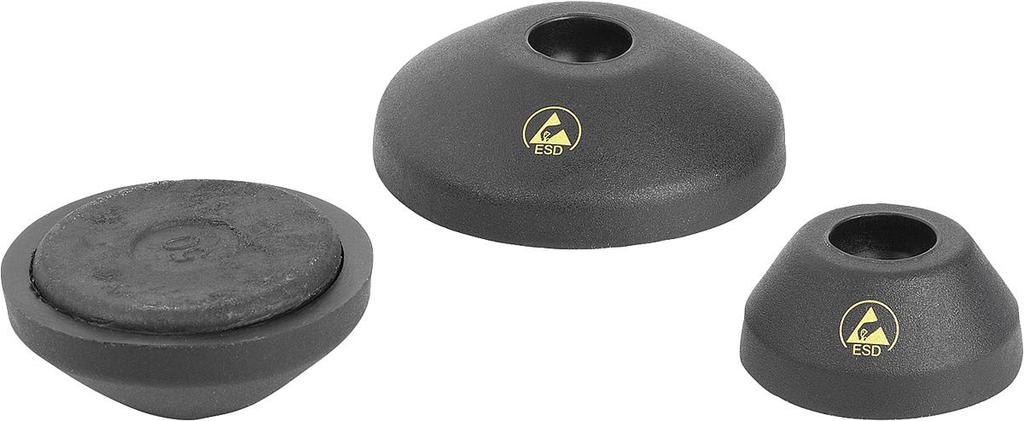

2 K0415 Talp csuklós lábakhoz, antisztatikus Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Talp, termoplaszt üveggyöngy-erősítésű. Csúszásbiztos lemez, termoplasztikus elasztomer. Kivitel: Fekete. Rendeléssel kapcsolatos tudnivalók: Ha a csuklós láb talpat és a menetes orsót, ill. a gömbfejet összeszerelve kell szállítani, kérjük, hogy az orsó, ill. a gömbfej rendelési számát a szerelt kiegészítéssel adják meg. (Pl.: K és K szerelt.) További információk: A csuklós lábak egy talpból és egy menetes orsóból, ill. egy gömbcsuklóból vannak összeállítva. Minden talpat lehet kombinálni minden menetes orsóval, ill. minden gömbfejjel. A csúszásmentes lemez elnyeli a rezgéseket és megakadályozza az állítóláb elcsúszását. Az illeszkedő menetes orsókat lásd: K0421. Az illeszkedő gömbfejeket lásd: K0422. Biztonság: Ezek az ESD termékek robbanásveszélyes légkörben használt eszközökhöz, komponensekhez és védelmi rendszerekhez is használhatók. Ezeknek az ESD termékeknek a használata során megakadályozásra kerül az elektrosztatikus szikrakisülés, és ezáltal a zárt helyiségekben robbanást kiváltó gázok és porok lehetséges meggyulladása. A robbanásveszélyes légkörben tevékenykedő személyek védelme érdekében az eszközgyártóknak és az üzemeltetőknek alkalmazniuk és teljesíteniük kell az ATEX irányelveket. Az elektromos vezetőképesség tekintetében a termékeket a TÜV Süd vizsgálta be. Célcsoportok: Eszközgyártók, amelyeknek teljesíteniük kell a 2014/34/EU ATEX irányelvet. Üzemeltetők, amelyeknek teljesíteniük kell a 1999/92/EK ATEX irányelvet. Rajzi hivatkozás: A-alak csavarfurat nélkül csúszásmentes lemez nélkül B-alak csavarfurat nélkül csúszásmentes lemezzel 1/2

3 K0415 Talp csuklós lábakhoz, antisztatikus Talp csuklós lábakhoz, antisztatikus Rendelési szám Alak D Terhelhetőség max., kn K A 40 9 K A 50 9 K A 60 9 K B 40 9 K B 50 9 K B /2

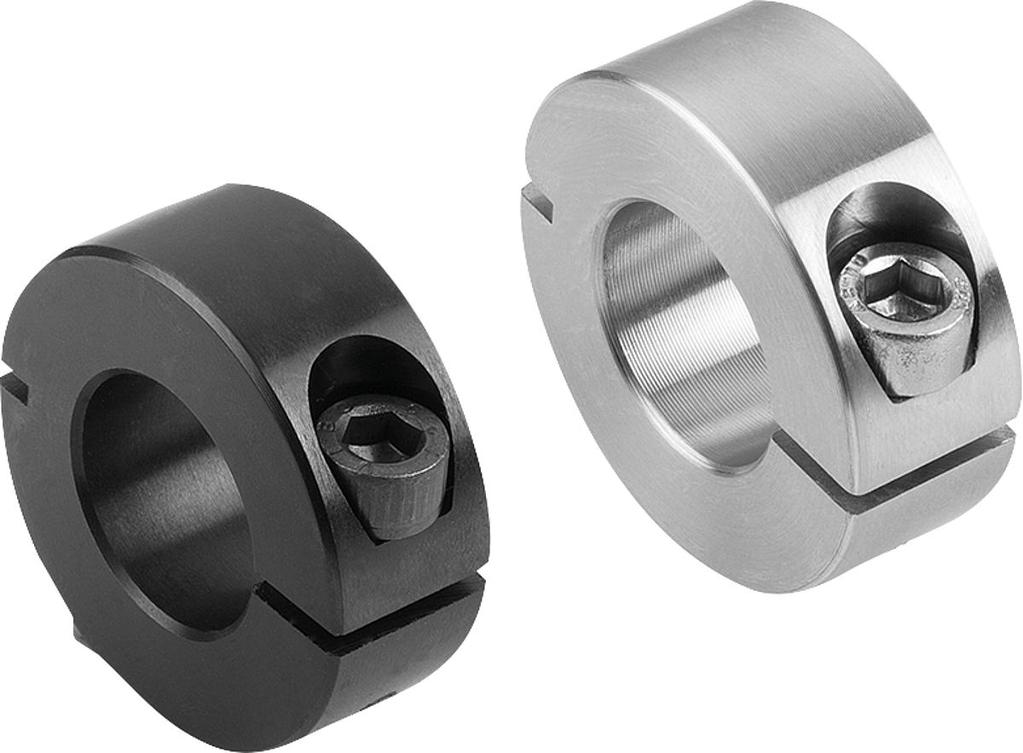

4 K0611_B Szorítóagyak, hasított, B-alak Termékleírás / Termékillusztrációk Rajzok Leírás Anyag: acél nemesacél. Alumínium. Kivitel: Acél, barnított. Csavar, acél, 12.9 szilárdsági osztály. Nemesacél, fémtiszta. Csavar, nemesacél (A2-70). Alumínium fémtiszta. Csavar, nemesacél (A2-70). További információk: A réselt szorítógyűrűk egyenletes szorítóerő elosztással zárják körbe a tengelyt. Ez méretpontos illesztést és igen nagy tartóerőket eredményez anélkül, hogy a tengely megsérülne. A tengely tűrésének h11-en belül kell lennie. B alak: szorítógyűrű kb. 15%-kal nagyobb szorítóerővel alapkivitelben, a szorítócsavar azonos erővel történő meghúzása esetén. A furat hengeres marad, így a tengelyt teljesen körül veszi. Csekély kiegyensúlyozatlanság. Hőmérséklet-tartomány: -40 C C. Kérésre: Egyéb méretek. Rendelési szám Anyag Alak B C D1 D2 R alaptest (DIN 912) K Acél B 9 M3x ,7 K Acél B 9 M3x ,7 1/2

5 K0611_B Szorítóagyak, hasított, B-alak Rendelési szám Anyag Alak B C D1 D2 R alaptest (DIN 912) K Acél B 9 M3x ,7 K Acél B 9 M3x ,4 K Acél B 9 M3x K Acél B 11 M4x ,8 K Acél B 13 M5x ,4 K Acél B 13 M5x ,4 K Acél B 13 M5x ,1 K Acél B 15 M6x ,4 K Acél B 15 M6x ,1 K Acél B 15 M6x ,8 K Acél B 15 M6x ,7 K Acél B 15 M6x ,6 K Acél B 15 M6x K Acél B 19 M8x K Nemesacél B 9 M3x ,7 K Nemesacél B 9 M3x ,7 K Nemesacél B 9 M3x ,7 K Nemesacél B 9 M3x ,4 K Nemesacél B 9 M3x K Nemesacél B 11 M4x ,8 K Nemesacél B 13 M5x ,4 K Nemesacél B 13 M5x ,4 K Nemesacél B 13 M5x ,1 K Nemesacél B 15 M6x ,4 K Nemesacél B 15 M6x ,1 K Nemesacél B 15 M6x ,8 K Nemesacél B 15 M6x ,7 K Nemesacél B 15 M6x ,6 K Nemesacél B 15 M6x K Nemesacél B 19 M8x K Alumínium B 9 M3x ,7 K Alumínium B 9 M3x ,7 K Alumínium B 9 M3x ,7 K Alumínium B 9 M3x ,4 K Alumínium B 9 M3x K Alumínium B 11 M4x ,8 K Alumínium B 13 M5x ,4 K Alumínium B 13 M5x ,4 K Alumínium B 13 M5x ,1 K Alumínium B 15 M6x ,4 K Alumínium B 15 M6x ,1 K Alumínium B 15 M6x ,8 K Alumínium B 15 M6x ,7 K Alumínium B 15 M6x ,6 K Alumínium B 15 M6x K Alumínium B 19 M8x /2

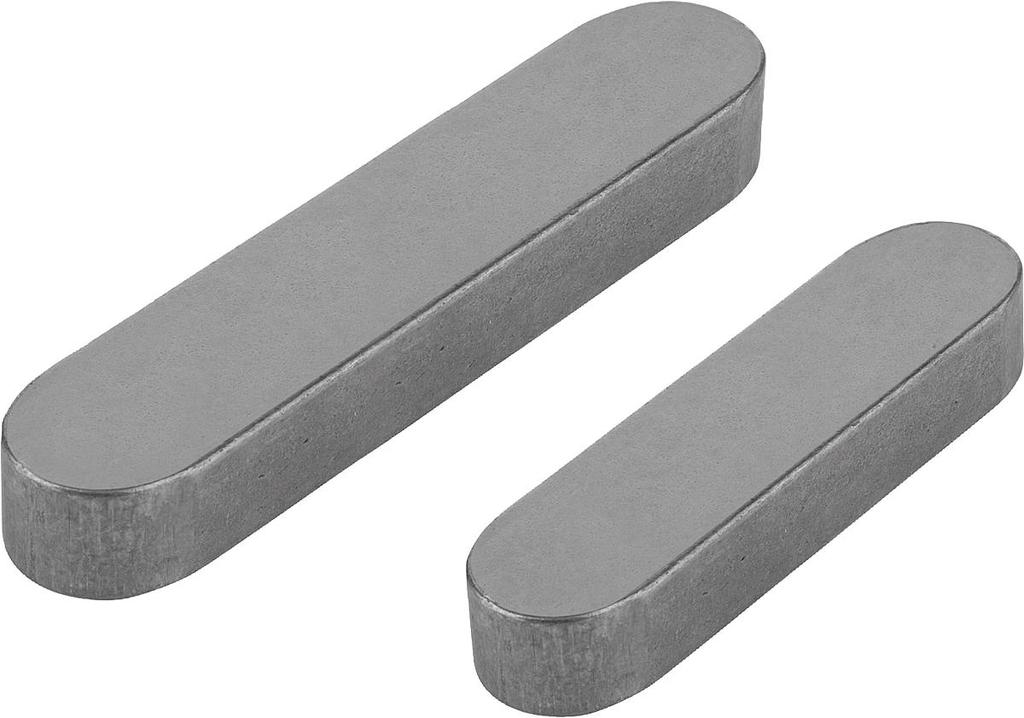

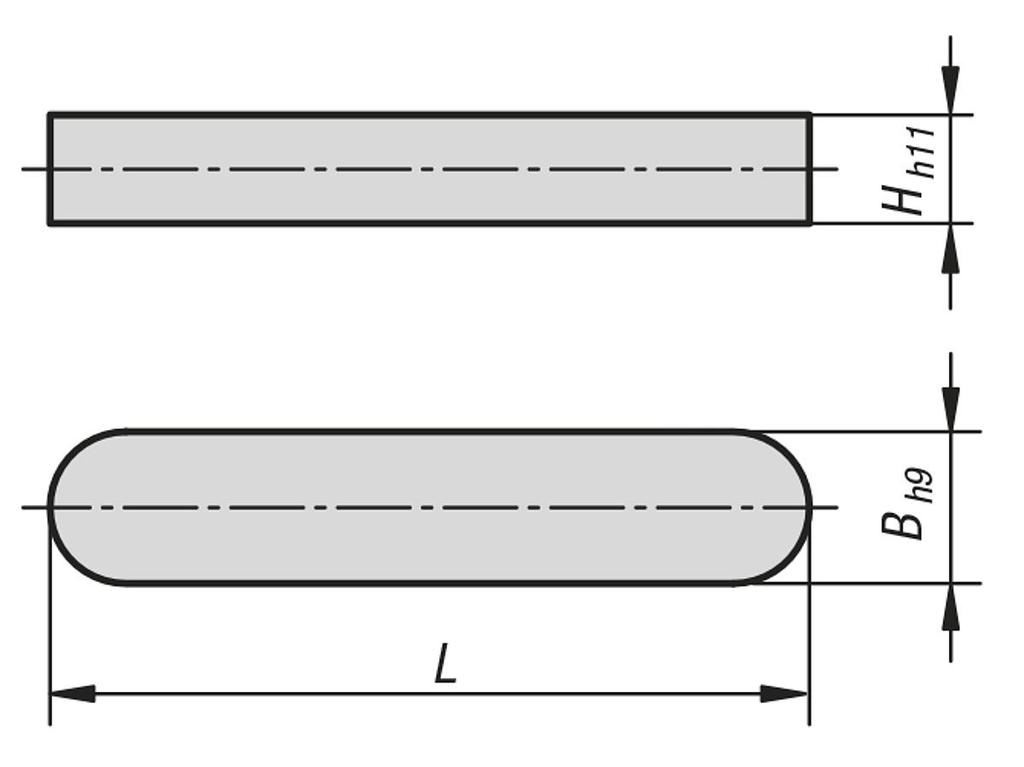

6 K0696 Reteszek, DIN 6885 A Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél vagy nemesacél Kivitel: Csupasz. Rajzok Siklóreteszek, DIN 6885 A Rendelési szám Anyag B H L = hossz alaptest K X8 Acél K X10 Acél K X12 Acél K X14 Acél K X16 Acél K X18 Acél K X20 Acél K X22 Acél K X25 Acél /4

7 K0696 Reteszek, DIN 6885 A Rendelési szám Anyag B H L = hossz alaptest K X28 Acél K X8 Acél K X10 Acél K X12 Acél K X14 Acél K X16 Acél K X18 Acél K X20 Acél K X22 Acél K X25 Acél K X28 Acél K X12 Acél K X14 Acél K X16 Acél K X18 Acél K X20 Acél K X22 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél K X40 Acél K X12 Acél K X14 Acél K X16 Acél K X18 Acél K X20 Acél K X22 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél K X40 Acél K X45 Acél K X14 Acél K X16 Acél K X18 Acél K X20 Acél K X22 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél K X40 Acél K X45 Acél K X50 Acél K X70 Acél K X22 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél K X40 Acél K X45 Acél K X50 Acél K X56 Acél K X70 Acél K X80 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél /4

8 K0696 Reteszek, DIN 6885 A Rendelési szám Anyag B H L = hossz alaptest K X40 Acél K X45 Acél K X50 Acél K X56 Acél K X70 Acél K X80 Acél K X25 Acél K X28 Acél K X32 Acél K X36 Acél K X40 Acél K X45 Acél K X50 Acél K X56 Acél K X70 Acél K X80 Acél K X50 Acél K X56 Acél K X63 Acél K X70 Acél K X80 Acél K X90 Acél K X100 Acél K X10 Nemesacél K X12 Nemesacél K X16 Nemesacél K X20 Nemesacél K X10 Nemesacél K X12 Nemesacél K X14 Nemesacél K X16 Nemesacél K X18 Nemesacél K X20 Nemesacél K X22 Nemesacél K X12 Nemesacél K X14 Nemesacél K X16 Nemesacél K X18 Nemesacél K X20 Nemesacél K X22 Nemesacél K X25 Nemesacél K X28 Nemesacél K X36 Nemesacél K X40 Nemesacél K X12 Nemesacél K X14 Nemesacél K X16 Nemesacél K X18 Nemesacél K X20 Nemesacél K X22 Nemesacél K X25 Nemesacél K X28 Nemesacél K X32 Nemesacél K X36 Nemesacél K X40 Nemesacél K X16 Nemesacél K X18 Nemesacél K X20 Nemesacél K X22 Nemesacél K X25 Nemesacél K X28 Nemesacél K X32 Nemesacél /4

9 K0696 Reteszek, DIN 6885 A Rendelési szám Anyag B H L = hossz alaptest K X36 Nemesacél K X40 Nemesacél K X45 Nemesacél K X50 Nemesacél K X70 Nemesacél K X22 Nemesacél K X25 Nemesacél K X28 Nemesacél K X32 Nemesacél K X36 Nemesacél K X40 Nemesacél K X45 Nemesacél K X50 Nemesacél K X56 Nemesacél K X70 Nemesacél K X80 Nemesacél K X28 Nemesacél K X32 Nemesacél K X36 Nemesacél K X40 Nemesacél K X45 Nemesacél K X50 Nemesacél K X56 Nemesacél K X70 Nemesacél K X80 Nemesacél K X32 Nemesacél K X40 Nemesacél K X45 Nemesacél K X50 Nemesacél K X56 Nemesacél K X80 Nemesacél K X70 Nemesacél K X50 Nemesacél K X63 Nemesacél K X70 Nemesacél K X80 Nemesacél K X90 Nemesacél K X100 Nemesacél /4

10 K0708 Süllyesztettfejű csavarok, belső hatszög kulcsnyílással DIN EN ISO Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, 8.8 szilárdsági osztály, fekete vagy galvanikusan horganyzott. Acél, 10.9 szilárdsági osztály, fekete. Nemesacél (A 2-70), csupasz. Rajzok Süllyesztettfejű csavarok, belső hatszög kulcsnyílással, DIN 7991 Rendelési szám Anyag Alaptest Szilárdsági osztály D L L1 K T D1 SW alaptest színe min. K X10 Acél M ,3 1,8 8 2,5 K X12 Acél M ,3 1,8 8 2,5 K X16 Acél M ,3 1,8 8 2,5 K X20 Acél M ,3 1,8 8 2,5 K X25 Acél M ,3 1,8 8 2,5 K X10 Acél M ,8 2, K X12 Acél M ,8 2, K X16 Acél M ,8 2, K X20 Acél M ,8 2, K X25 Acél M ,8 2, K X30 Acél M ,8 2, K X10 Acél M ,3 2, K X12 Acél M ,3 2, K X16 Acél M ,3 2, K X20 Acél M ,3 2, K X25 Acél M ,3 2, K X30 Acél M ,3 2, K X35 Acél M ,3 2, /5

11 K0708 Süllyesztettfejű csavarok, belső hatszög kulcsnyílással DIN EN ISO Rendelési szám Anyag Alaptest Szilárdsági osztály D L L1 K T D1 SW alaptest színe min. K X40 Acél M ,3 2, K X45 Acél M ,3 2, K X50 Acél M ,3 2, K X60 Acél M ,3 2, K X16 Acél M ,4 3, K X20 Acél M ,4 3, K X25 Acél M ,4 3, K X30 Acél M ,4 3, K X35 Acél M ,4 3, K X40 Acél M ,4 3, K X45 Acél M ,4 3, K X50 Acél M ,4 3, K X60 Acél M ,4 3, K X16 Acél M ,5 4, K X20 Acél M ,5 4, K X25 Acél M ,5 4, K X30 Acél M ,5 4, K X35 Acél M ,5 4, K X40 Acél M ,5 4, K X45 Acél M ,5 4, K X50 Acél M ,5 4, K X60 Acél M ,5 4, K X70 Acél M ,5 4, K X20 Acél M ,5 4, K X25 Acél M ,5 4, K X30 Acél M ,5 4, K X35 Acél M ,5 4, K X40 Acél M ,5 4, K X45 Acél M ,5 4, K X50 Acél M ,5 4, K X60 Acél M ,5 4, K X70 Acél M ,5 4, K X80 Acél M ,5 4, K X30 Acél M ,5 5, K X35 Acél M ,5 5, K X40 Acél M ,5 5, K X45 Acél M ,5 5, K X50 Acél M ,5 5, K X60 Acél M ,5 5, K X70 Acél M ,5 5, K X80 Acél M ,5 5, K X10 Acél Horganyzott 8.8 M ,3 1,8 8 2,5 K X12 Acél Horganyzott 8.8 M ,3 1,8 8 2,5 K X16 Acél Horganyzott 8.8 M ,3 1,8 8 2,5 K X20 Acél Horganyzott 8.8 M ,3 1,8 8 2,5 K X25 Acél Horganyzott 8.8 M ,3 1,8 8 2,5 K X10 Acél Horganyzott 8.8 M ,8 2, K X12 Acél Horganyzott 8.8 M ,8 2, K X16 Acél Horganyzott 8.8 M ,8 2, K X20 Acél Horganyzott 8.8 M ,8 2, K X25 Acél Horganyzott 8.8 M ,8 2, K X30 Acél Horganyzott 8.8 M ,8 2, K X10 Acél Horganyzott 8.8 M ,3 2, K X12 Acél Horganyzott 8.8 M ,3 2, K X16 Acél Horganyzott 8.8 M ,3 2, K X20 Acél Horganyzott 8.8 M ,3 2, K X25 Acél Horganyzott 8.8 M ,3 2, K X30 Acél Horganyzott 8.8 M ,3 2, K X35 Acél Horganyzott 8.8 M ,3 2, K X40 Acél Horganyzott 8.8 M ,3 2, K X45 Acél Horganyzott 8.8 M ,3 2, K X50 Acél Horganyzott 8.8 M ,3 2, /5

12 K0708 Süllyesztettfejű csavarok, belső hatszög kulcsnyílással DIN EN ISO Rendelési szám Anyag Alaptest Szilárdsági osztály D L L1 K T D1 SW alaptest színe min. K X60 Acél Horganyzott 8.8 M ,3 2, K X16 Acél Horganyzott 8.8 M ,4 3, K X20 Acél Horganyzott 8.8 M ,4 3, K X25 Acél Horganyzott 8.8 M ,4 3, K X30 Acél Horganyzott 8.8 M ,4 3, K X35 Acél Horganyzott 8.8 M ,4 3, K X40 Acél Horganyzott 8.8 M ,4 3, K X45 Acél Horganyzott 8.8 M ,4 3, K X50 Acél Horganyzott 8.8 M ,4 3, K X60 Acél Horganyzott 8.8 M ,4 3, K X16 Acél Horganyzott 8.8 M ,5 4, K X20 Acél Horganyzott 8.8 M ,5 4, K X25 Acél Horganyzott 8.8 M ,5 4, K X30 Acél Horganyzott 8.8 M ,5 4, K X35 Acél Horganyzott 8.8 M ,5 4, K X40 Acél Horganyzott 8.8 M ,5 4, K X45 Acél Horganyzott 8.8 M ,5 4, K X50 Acél Horganyzott 8.8 M ,5 4, K X60 Acél Horganyzott 8.8 M ,5 4, K X70 Acél Horganyzott 8.8 M ,5 4, K X20 Acél Horganyzott 8.8 M ,5 4, K X25 Acél Horganyzott 8.8 M ,5 4, K X30 Acél Horganyzott 8.8 M ,5 4, K X35 Acél Horganyzott 8.8 M ,5 4, K X40 Acél Horganyzott 8.8 M ,5 4, K X45 Acél Horganyzott 8.8 M ,5 4, K X50 Acél Horganyzott 8.8 M ,5 4, K X60 Acél Horganyzott 8.8 M ,5 4, K X70 Acél Horganyzott 8.8 M ,5 4, K X80 Acél Horganyzott 8.8 M ,5 4, K X30 Acél Horganyzott 8.8 M ,5 5, K X35 Acél Horganyzott 8.8 M ,5 5, K X40 Acél Horganyzott 8.8 M ,5 5, K X45 Acél Horganyzott 8.8 M ,5 5, K X50 Acél Horganyzott 8.8 M ,5 5, K X60 Acél Horganyzott 8.8 M ,5 5, K X70 Acél Horganyzott 8.8 M ,5 5, K X80 Acél Horganyzott 8.8 M ,5 5, K X10 Acél M ,3 1,8 8 2,5 K X12 Acél M ,3 1,8 8 2,5 K X16 Acél M ,3 1,8 8 2,5 K X20 Acél M ,3 1,8 8 2,5 K X25 Acél M ,3 1,8 8 2,5 K X10 Acél M ,8 2, K X12 Acél M ,8 2, K X16 Acél M ,8 2, K X20 Acél M ,8 2, K X25 Acél M ,8 2, K X30 Acél M ,8 2, K X10 Acél M ,3 2, K X12 Acél M ,3 2, K X16 Acél M ,3 2, K X20 Acél M ,3 2, K X25 Acél M ,3 2, K X30 Acél M ,3 2, K X35 Acél M ,3 2, K X40 Acél M ,3 2, K X45 Acél M ,3 2, K X50 Acél M ,3 2, K X60 Acél M ,3 2, K X16 Acél M ,4 3, K X20 Acél M ,4 3, /5

13 K0708 Süllyesztettfejű csavarok, belső hatszög kulcsnyílással DIN EN ISO Rendelési szám Anyag Alaptest Szilárdsági osztály D L L1 K T D1 SW alaptest színe min. K X25 Acél M ,4 3, K X30 Acél M ,4 3, K X35 Acél M ,4 3, K X40 Acél M ,4 3, K X45 Acél M ,4 3, K X50 Acél M ,4 3, K X60 Acél M ,4 3, K X16 Acél M ,5 4, K X20 Acél M ,5 4, K X25 Acél M ,5 4, K X30 Acél M ,5 4, K X35 Acél M ,5 4, K X40 Acél M ,5 4, K X45 Acél M ,5 4, K X50 Acél M ,5 4, K X60 Acél M ,5 4, K X70 Acél M ,5 4, K X20 Acél M ,5 4, K X25 Acél M ,5 4, K X30 Acél M ,5 4, K X35 Acél M ,5 4, K X40 Acél M ,5 4, K X45 Acél M ,5 4, K X50 Acél M ,5 4, K X60 Acél M ,5 4, K X70 Acél M ,5 4, K X80 Acél M ,5 4, K X30 Acél M ,5 5, K X35 Acél M ,5 5, K X40 Acél M ,5 5, K X45 Acél M ,5 5, K X50 Acél M ,5 5, K X60 Acél M ,5 5, K X70 Acél M ,5 5, K X80 Acél M ,5 5, K X10 Nemesacél - - M ,3 1,8 8 2,5 K X12 Nemesacél - - M ,3 1,8 8 2,5 K X16 Nemesacél - - M ,3 1,8 8 2,5 K X20 Nemesacél - - M ,3 1,8 8 2,5 K X25 Nemesacél - - M ,3 1,8 8 2,5 K X10 Nemesacél - - M ,8 2, K X12 Nemesacél - - M ,8 2, K X16 Nemesacél - - M ,8 2, K X20 Nemesacél - - M ,8 2, K X25 Nemesacél - - M ,8 2, K X30 Nemesacél - - M ,8 2, K X10 Nemesacél - - M ,3 2, K X12 Nemesacél - - M ,3 2, K X16 Nemesacél - - M ,3 2, K X20 Nemesacél - - M ,3 2, K X25 Nemesacél - - M ,3 2, K X30 Nemesacél - - M ,3 2, K X35 Nemesacél - - M ,3 2, K X40 Nemesacél - - M ,3 2, K X45 Nemesacél - - M ,3 2, K X50 Nemesacél - - M ,3 2, K X60 Nemesacél - - M ,3 2, K X16 Nemesacél - - M ,4 3, K X20 Nemesacél - - M ,4 3, K X25 Nemesacél - - M ,4 3, K X30 Nemesacél - - M ,4 3, K X35 Nemesacél - - M ,4 3, /5

14 K0708 Süllyesztettfejű csavarok, belső hatszög kulcsnyílással DIN EN ISO Rendelési szám Anyag Alaptest Szilárdsági osztály D L L1 K T D1 SW alaptest színe min. K X40 Nemesacél - - M ,4 3, K X45 Nemesacél - - M ,4 3, K X50 Nemesacél - - M ,4 3, K X60 Nemesacél - - M ,4 3, K X16 Nemesacél - - M ,5 4, K X20 Nemesacél - - M ,5 4, K X25 Nemesacél - - M ,5 4, K X30 Nemesacél - - M ,5 4, K X35 Nemesacél - - M ,5 4, K X40 Nemesacél - - M ,5 4, K X45 Nemesacél - - M ,5 4, K X50 Nemesacél - - M ,5 4, K X60 Nemesacél - - M ,5 4, K X70 Nemesacél - - M ,5 4, K X20 Nemesacél - - M ,5 4, K X25 Nemesacél - - M ,5 4, K X30 Nemesacél - - M ,5 4, K X35 Nemesacél - - M ,5 4, K X40 Nemesacél - - M ,5 4, K X45 Nemesacél - - M ,5 4, K X50 Nemesacél - - M ,5 4, K X60 Nemesacél - - M ,5 4, K X70 Nemesacél - - M ,5 4, K X80 Nemesacél - - M ,5 4, K X30 Nemesacél - - M ,5 5, K X35 Nemesacél - - M ,5 5, K X40 Nemesacél - - M ,5 5, K X45 Nemesacél - - M ,5 5, K X50 Nemesacél - - M ,5 5, K X60 Nemesacél - - M ,5 5, K X70 Nemesacél - - M ,5 5, K X80 Nemesacél - - M ,5 5, /5

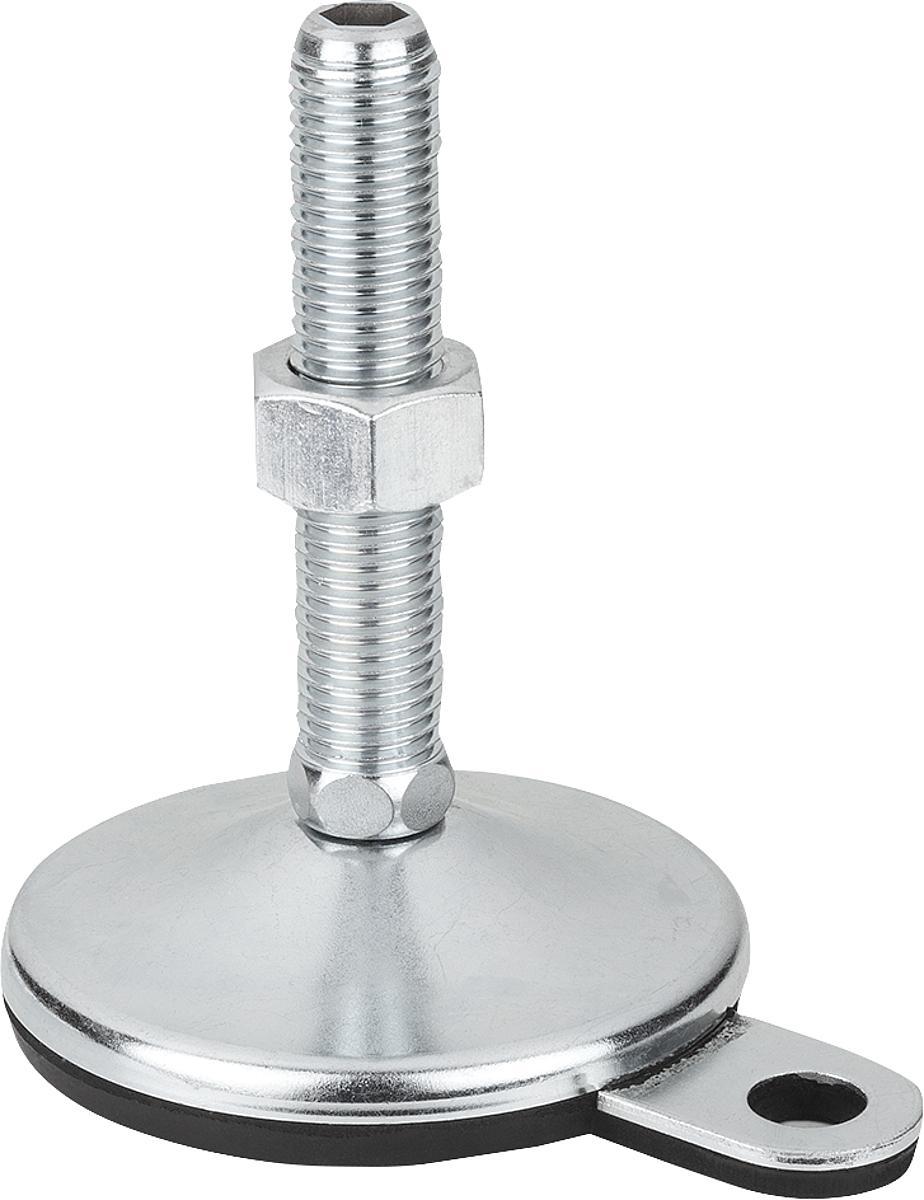

15 K0739_D Állítólábak acélból vagy nemesacélból, D alak Termékleírás / Termékillusztrációk Leírás Alapanyag: Talp, menetes orsó, acél vagy nemesacél. Gumifeltét (NBR), 80 Shore. Kivitel: Talp, horganyzott vagy polírozott. Menetes orsó, horganyzott vagy csupasz. Gumifeltét, kivulkanizált, fekete. További információk: Acél vagy nemesacél állítólábak elforgatható, csapágyazott menetes orsóval és gumi felfekvő felülettel. A masszív gumi felfekvő felület kivulkanizálással szilárdan a talphoz kötődik. A gumi felfekvő felület kitűnő talajtapadással rendelkezik. Csillapítja a testből származó zajokat és megnehezíti a rezgések és ütődések átvitelét a padlóra. A táblázatban megadott terhelhetőségi értékek egy olyan kísérletsorozaton alapulnak, ahol a talpra az orsó középpontjában statikus terhelés hatott. A radiális hatású erők, amelyek pl. vibrációnál vagy más rázkódási hatásnál fellépnek, kihatással vannak a terhelhetőségre; ezeket a megadott értékeknél nem vettük figyelembe. Nemesacél lábak esetén az M16-os orsómérettől felfelé a kulcsnyílást kétoldalúként van kivitelezve. Kiszállítás a megfelelő anyával együtt. 1/2

16 K0739_D Állítólábak acélból vagy nemesacélból, D alak Rajzok Rendelési szám Alak Anyag alaptest A D D1 H H1 SW SW1 L Terhelhetőség max., kn K X50 D Acél M K X50 D Acél M K X100 D Acél M K X75 D Acél M K X100 D Acél M K X150 D Acél M K X200 D Acél M K X50 D Nemesacél M K X50 D Nemesacél M K X100 D Nemesacél M K X75 D Nemesacél M K X100 D Nemesacél M K X150 D Nemesacél M K X200 D Nemesacél M /2

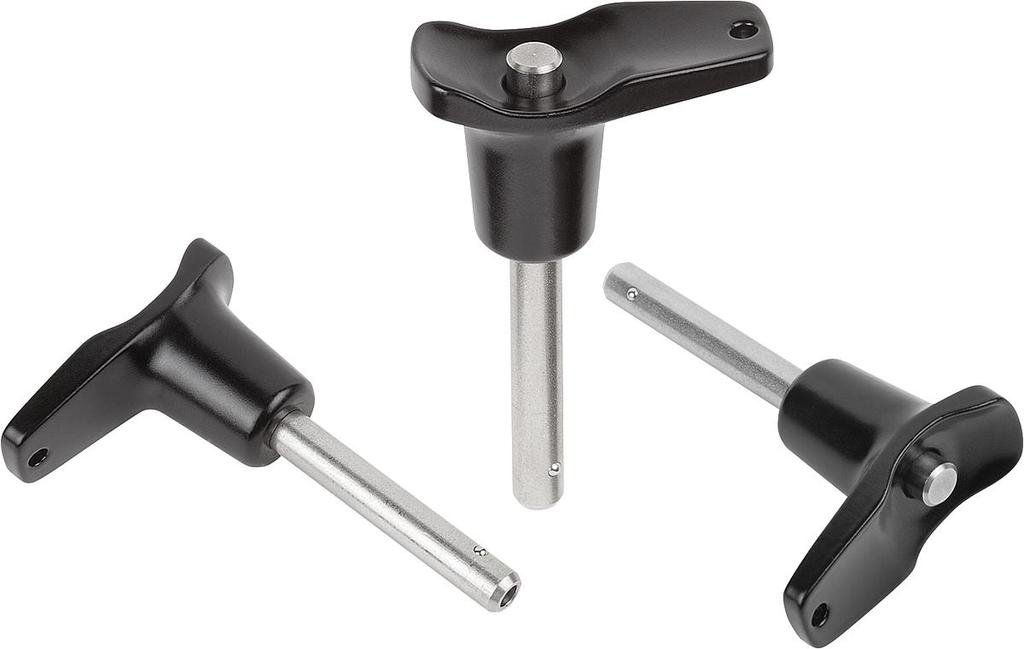

17 K0793 Golyósretesz-csapok L-fogantyúval, önbiztosító Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Cinkprésöntvény. Acél elemek, nemesacél. Kivitel: Fogantyú, fekete. Acél elemek, csupasz. További információk: A golyósretesz-csapok elemek és munkadarabok gyors és egyszerű rögzítésére és összekapcsolására szolgálnak. A nyomógomb megnyomásával mindkét golyó kireteszelhető és a csap a munkadarabok furataiba helyezhető. A nyomógomb elengedésével a golyók biztonságosan reteszelődnek és oldhatatlan kapcsolatot alkotnak. A golyósretesz-csapok igény szerint tartókötélhez is rögzíthetők. Kettős nyíróerő (F) = S τ ab max. Tartozékok: Biztosító spirálkábel K Tartókötél kötélszemmel K0367 Kulcskarika K /19/23 Felfogó perselyek golyósretesz-csaphoz K Golyósreteszcsapok L-fogantyúval, önbiztosító Rendelési szám B D D1 D2 D3 D4 L L1 L2 L3 Fogadófurat H11 Nyíróerő kettős átmetszéssel max. kn K ,6 39,3 5 5,5 13, , , K ,6 39,3 5 5,5 13, , , K ,6 39,3 5 5,5 13, , , K ,6 39,3 5 5,5 13, , , K ,6 39,3 5 5,5 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , /2

18 K0793 Golyósretesz-csapok L-fogantyúval, önbiztosító Rendelési szám B D D1 D2 D3 D4 L L1 L2 L3 Fogadófurat H11 Nyíróerő kettős átmetszéssel max. kn K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,6 39,3 6 6,85 13, , , K ,2 8 9,5 17,3 35,4 20 7, , K ,2 8 9,5 17,3 35,4 25 7, , K ,2 8 9,5 17,3 35,4 30 7, , K ,2 8 9,5 17,3 35,4 35 7, , K ,2 8 9,5 17,3 35,4 40 7, , K ,2 8 9,5 17,3 35,4 45 7, , K ,2 8 9,5 17,3 35,4 50 7, , K , ,3 35,4 20 8, , K , ,3 35,4 25 8, , K , ,3 35,4 30 8, , K , ,3 35,4 35 8, , K , ,3 35,4 40 8, , K , ,3 35,4 45 8, , K , ,3 35,4 50 8, , K , ,3 35,4 60 8, , K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , ,5 26, ,9 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, /2

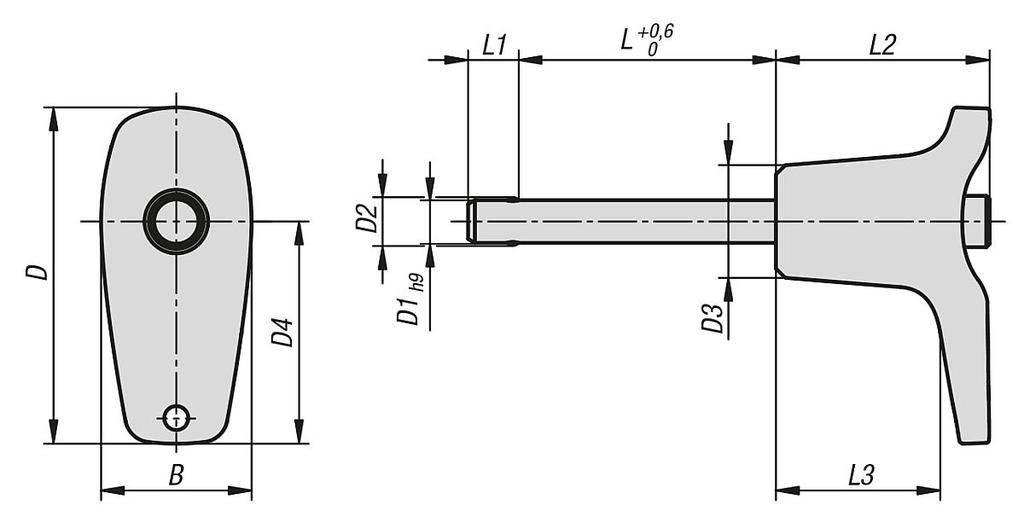

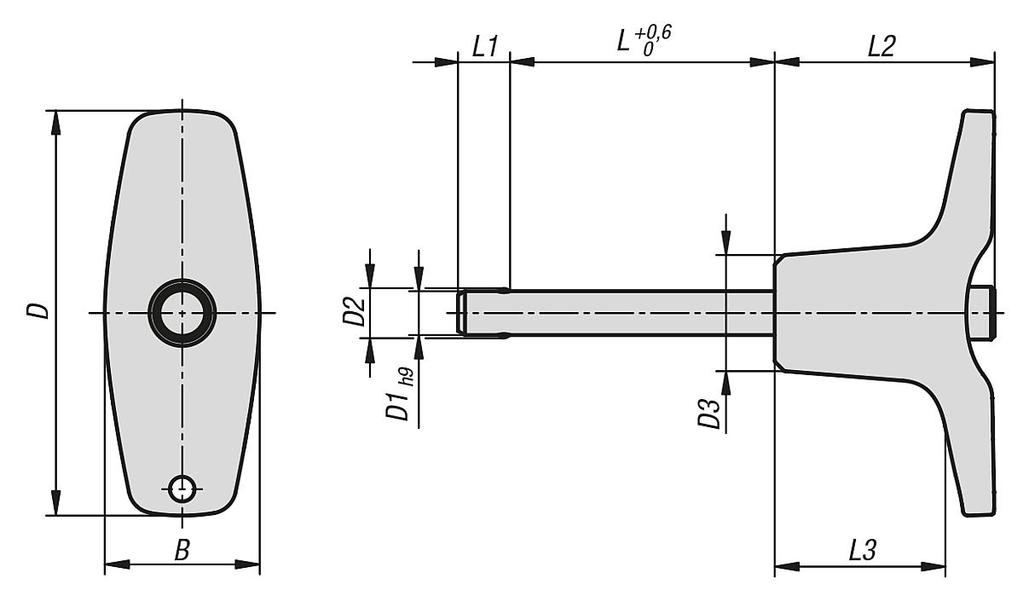

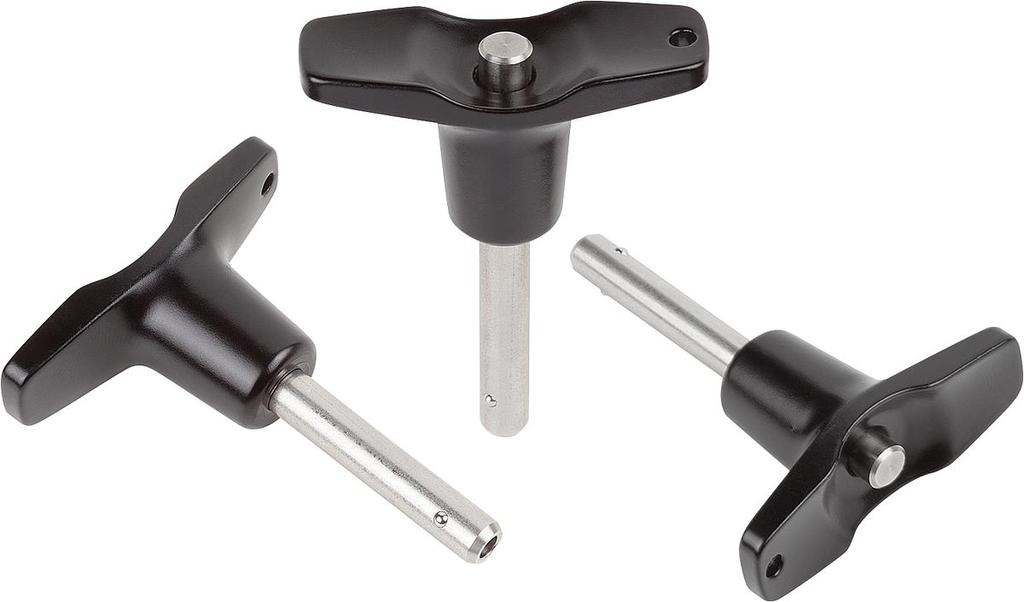

19 K0793 Golyósreteszcsapok T-fogantyúval, önbiztosító Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Cinkprésöntvény. Acél elemek, nemesacél. Kivitel: Fogantyú, fekete. Acél elemek, csupasz. További információk: A golyósretesz-csapok elemek és munkadarabok gyors és egyszerű rögzítésére és összekapcsolására szolgálnak. A nyomógomb megnyomásával mindkét golyó kireteszelhető és a csap a munkadarabok furataiba helyezhető. A nyomógomb elengedésével a golyók biztonságosan reteszelődnek és oldhatatlan kapcsolatot alkotnak. A golyósretesz-csapok igény szerint tartókötélhez is rögzíthetők. Kettős nyíróerő (F) = S τ ab max. Tartozékok: Biztosító spirálkábel K Tartókötél kötélszemmel K0367 Kulcskarika K /19/23 Felfogó perselyek golyósretesz-csaphoz K Golyósreteszcsapok T-fogantyúval, önbiztosító Rendelési szám B D D1 D2 D3 L L1 L2 L3 Fogadófurat H11 Nyíróerő kettős átmetszéssel max. kn K , ,5 13,2 10 5, , K , ,5 13,2 15 5, , K , ,5 13,2 20 5, , K , ,5 13,2 25 5, , K , ,5 13,2 30 5, , K , ,85 13,2 10 6, , /2

20 K0793 Golyósreteszcsapok T-fogantyúval, önbiztosító Rendelési szám B D D1 D2 D3 L L1 L2 L3 Fogadófurat H11 Nyíróerő kettős átmetszéssel max. kn K , ,85 13,2 15 6, , K , ,85 13,2 20 6, , K , ,85 13,2 25 6, , K , ,85 13,2 30 6, , K , ,85 13,2 35 6, , K , ,85 13,2 40 6, , K , ,85 13,2 45 6, , K , ,85 13,2 50 6, , K ,9 8 9,5 17,3 20 7, , K ,9 8 9,5 17,3 25 7, , K ,9 8 9,5 17,3 30 7, , K ,9 8 9,5 17,3 35 7, , K ,9 8 9,5 17,3 40 7, , K ,9 8 9,5 17,3 45 7, , K ,9 8 9,5 17,3 50 7, , K , ,3 20 8, , K , ,3 25 8, , K , ,3 30 8, , K , ,3 35 8, , K , ,3 40 8, , K , ,3 45 8, , K , ,3 50 8, , K , ,3 60 8, , K , ,5 26,3 25 9,9 39,5 28, K , ,5 26,3 30 9,9 39,5 28, K , ,5 26,3 35 9,9 39,5 28, K , ,5 26,3 40 9,9 39,5 28, K , ,5 26,3 45 9,9 39,5 28, K , ,5 26,3 50 9,9 39,5 28, K , ,5 26,3 60 9,9 39,5 28, K , ,5 26,3 70 9,9 39,5 28, K , ,5 26,3 80 9,9 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, K , , ,1 39,5 28, /2

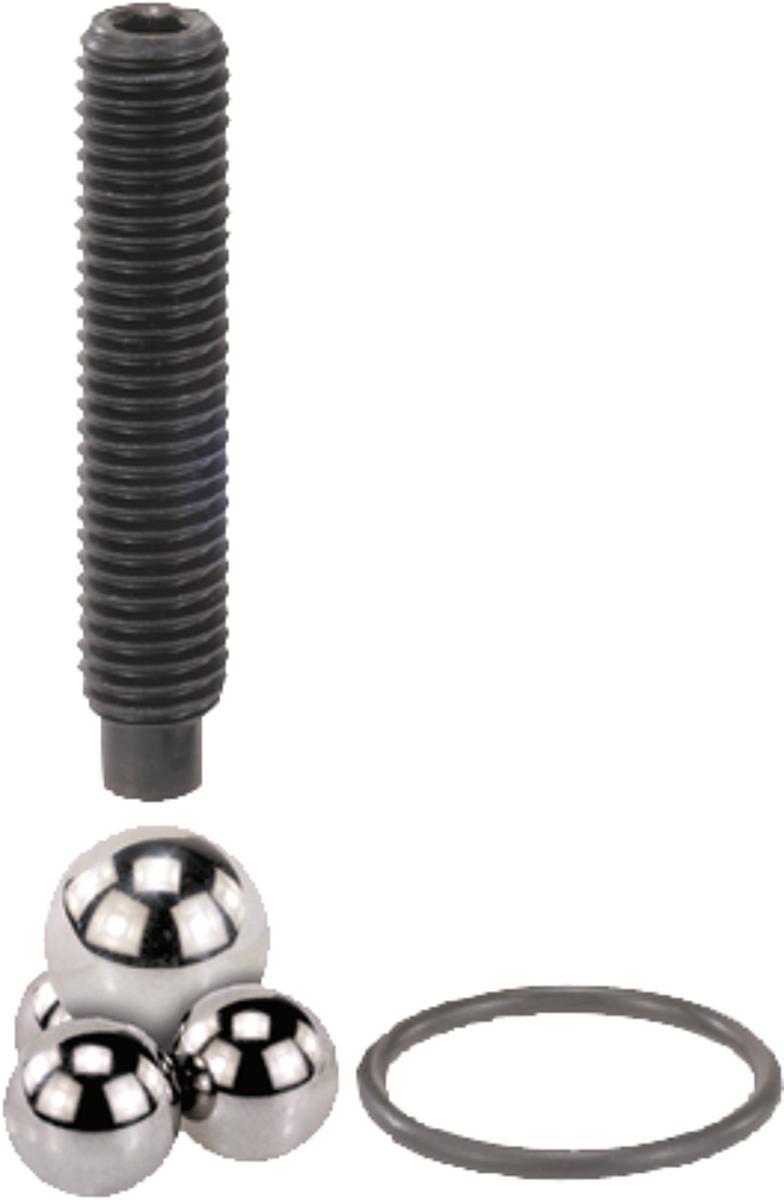

21 K0935 Javítókészlet Termékleírás / Termékillusztrációk Leírás 1/1

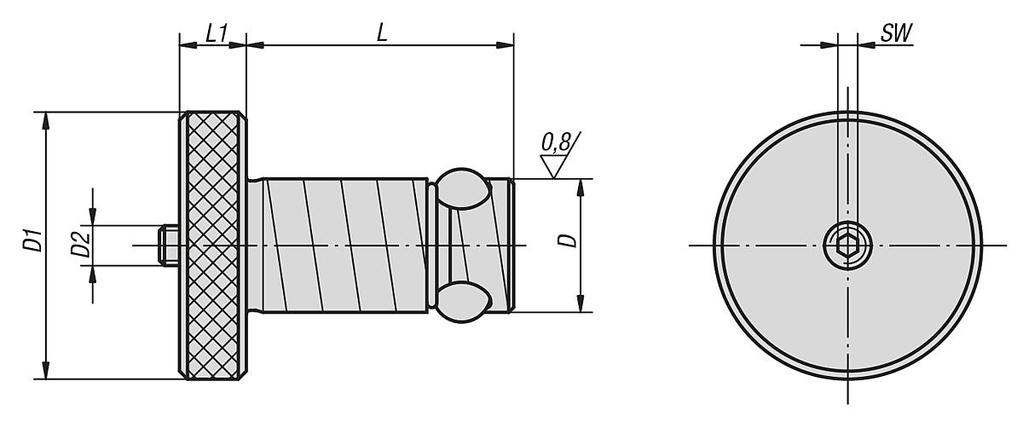

22 K0935 Pozicionáló hengerek Termékleírás / Termékillusztrációk Leírás Alapanyag: Tájoló henger, nemesíthető acél. Golyók, gördülőcsapágy-acél. Kivitel: Tájoló henger, nemesített, barnított. Golyók, edzett, fényes. További információk: A mozgatócsavar (D2) meghúzásával a középső golyó lefelé nyomódik és így kifelé nyomja a három rögzítőgolyót amelyek a felfogó perselyben rögzülnek.ezzel a könnyen kezelhető rendszerrel tizenkétszer rövidebb átszerelési idők érhetők el, mint a hagyományos módszerekkel. 1/2

23 K0935 Pozicionáló hengerek Rajzok Pozicionáló hengerek Rendelési szám Felfogólapvastagság ±0,05 D D1 D2 L L1 SW Rögzítőerő F kn Meghúzó nyomaték max. Nm K M5 27,6 6 2,5 3,3 1 K K M5 34,6 6 2,5 3,3 1 K K M6 36, ,3 3 K K M6 41, ,3 3 K K M6 39, ,3 4 K K M6 44, ,3 4 K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K /2

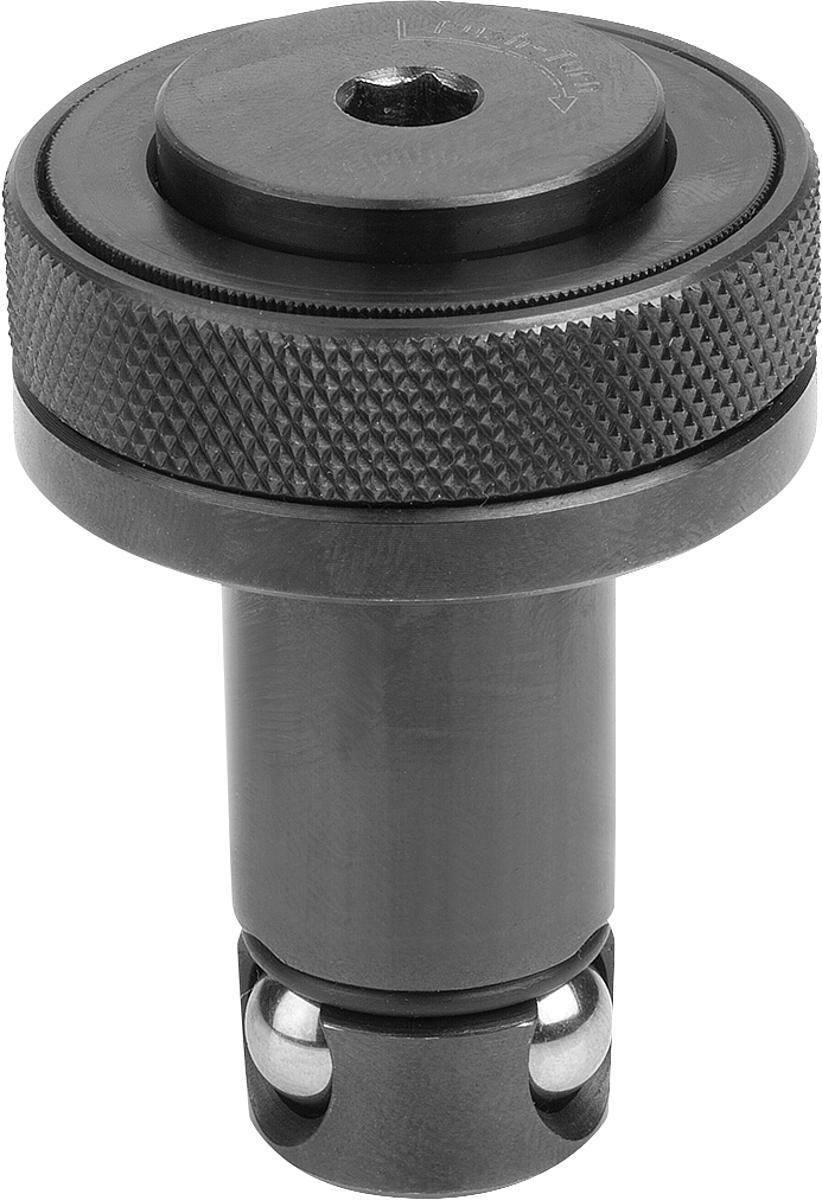

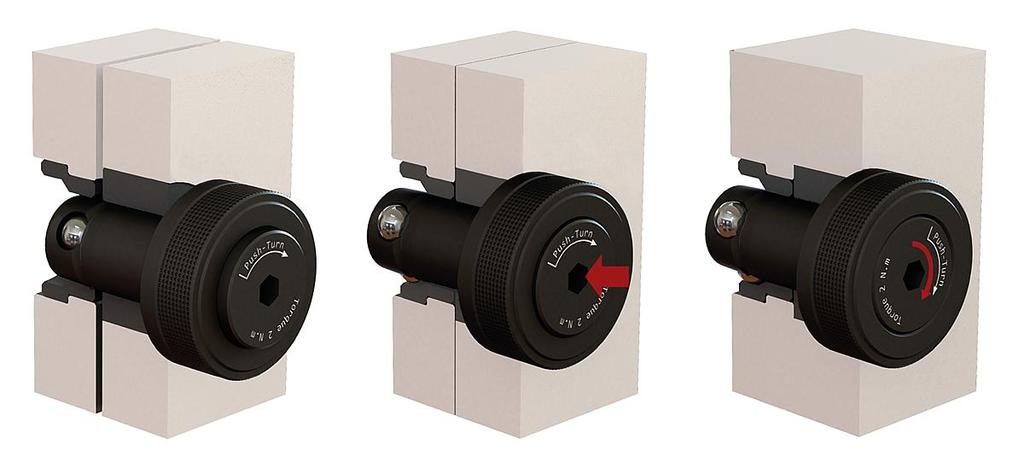

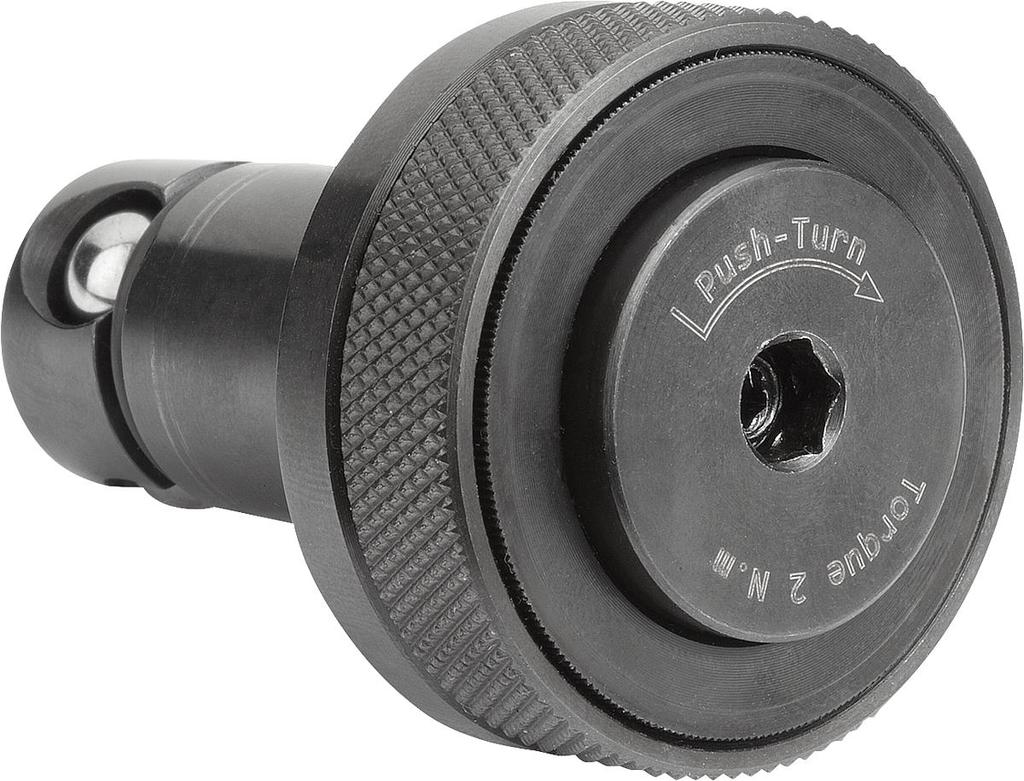

24 K0935 Tájoló hengerek golyós zárral Termékleírás / Termékillusztrációk Leírás Alapanyag: Tájoló henger, nemesíthető acél. Golyók, gördülőcsapágy-acél. Kivitel: Tájoló henger, nemesített, barnított. Golyók, edzett, fényes. További információk: Tájoló hengerek golyós zárral további időmegtakarításhoz a mellékidőkből. Tájoló hengereket golyós zárral helyezze a fogadó furatba, és nyomja be a gombot. Így a három golyót kifelé szétterpesztjük az alkatrészek tájolásához. Ezt követően 1/4 fordulattal, imbuszkulccsal húzza meg a rögzítőcsavart, ami biztosítja az alkatrészek alakzáró és biztonságos rögzítését. Rajzok 1/2

25 K0935 Tájoló hengerek golyós zárral Tájoló hengerek golyós zárral Rendelési szám Felfogólapvastagság ±0,05 D D1 D2 L L1 SW Rögzítőerő F kn K , K , K , K , K , K , Meghúzó nyomaték max. Nm 2/2

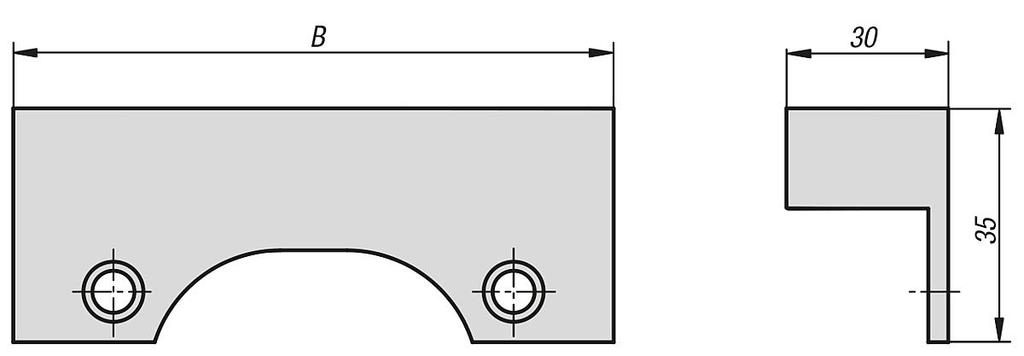

26 K0975 Szorítópofák megmunkálási ráhagyással Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Nemesítható acél. Kivitel: Barnított. Rendeléssel kapcsolatos tudnivalók: Külön szállítva. További információk: A szorítópofák megmunkálási ráhagyással különösen alkalmasak munkadarabkontúrok és meghatározott sarkok kidolgozására. Szorítópofák megmunkálási ráhagyással Rendelési szám B K K /1

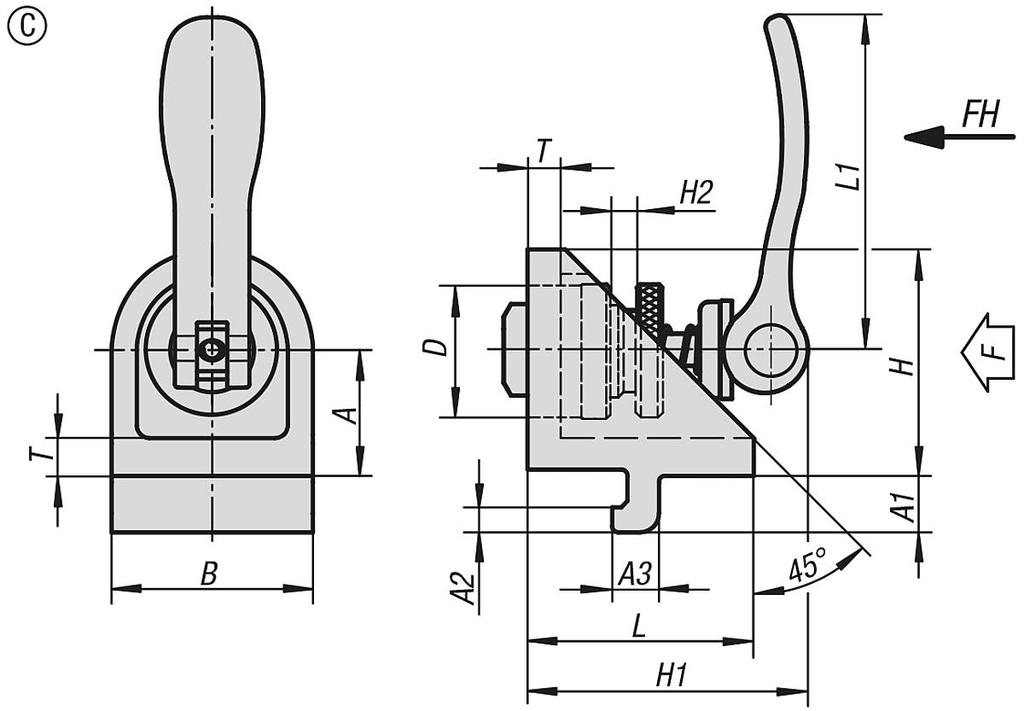

27 K1049_C Szorító szögvas C alak excenteres szorítómodullal Termékleírás / Termékillusztrációk Leírás Alapanyag: Szorító szögvas cinkprésöntvény. Excenteres szorítókar alumíniumöntvény. Alaptest acél. Kivitel: Excenteres szorítókar, fekete porbevonatú. Barnított acélrész. Horganyzott horonykő. További információk: A szorító szögvasak alkalmasak két, azonos típussorozatú profil összekötésére, amelyek az oldalfelületeikkel érintkeznek ás tetszőleges szögben keresztezik egymást. A csavar meglazításával mindkét szorítás oldható, amely révén szabad elforgatás és hosszirányú eltolás biztosítható a hornyokban. A szorító szögvasak főként párban vagy egy gömbcsuklóval használatosak. Rajzok Rendelési szám Típus Horonyszélesség Alak Kivitel A A1 A2 A3 B D H H1 H2 L L1 T Szorítóerő F kn K I 6 C Excenteres rögzítőmodulhoz 15 6,3 3 5, , K I 8 C Excenteres rögzítőmodulhoz , , Kézi erő FH N 1/1

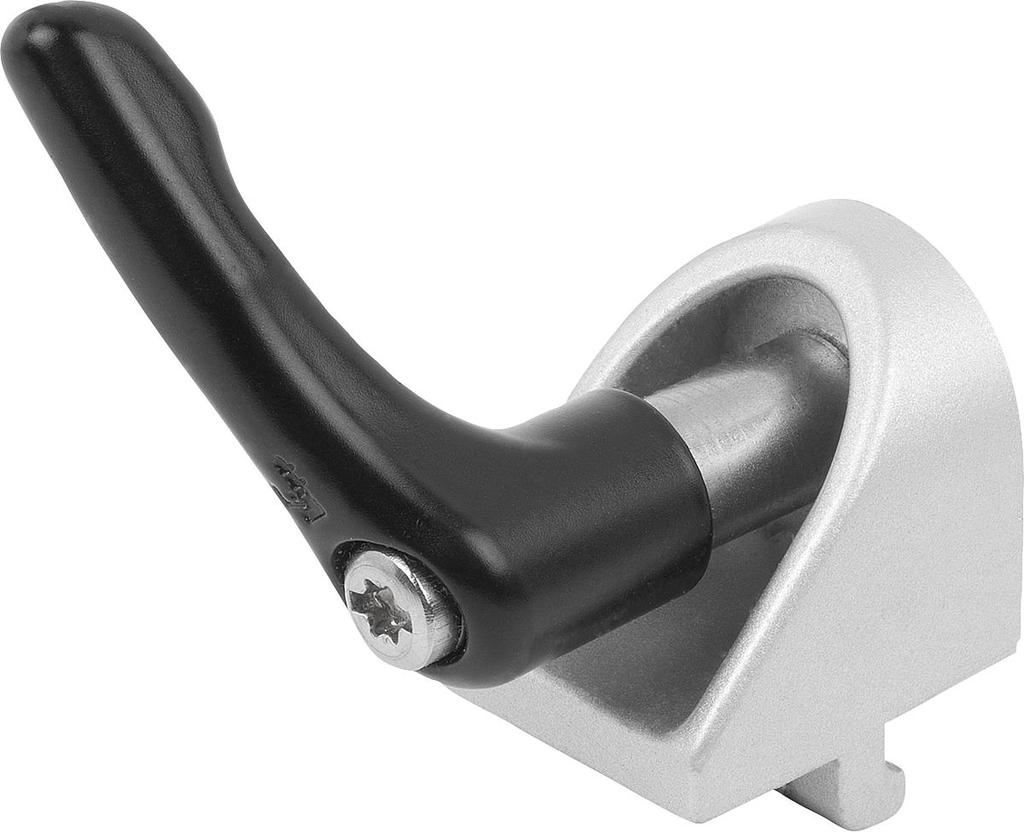

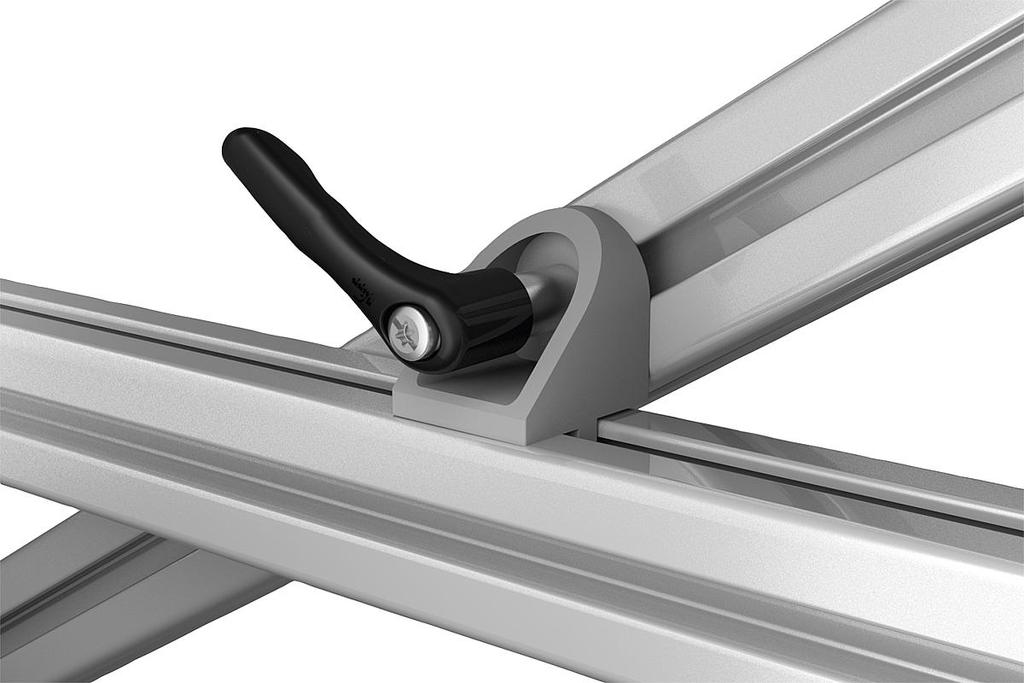

28 K1049_B Szorító szögvas szorítókarral, B alak Termékleírás / Termékillusztrációk Leírás Alapanyag: Csatlakozóelem, cinkprésöntvény. Fogantyúkar, cink présöntvény, DIN EN szerint. Acél elemek, nemesacél. Kivitel: Csatlakozóelem alumínium színre fényezve. Fogantyúkar, műanyag bevonatú. Nemesacél, csupasz. További információk: A szorító szögvasak alkalmasak két, azonos típussorozatú profil összekötésére, amelyek az oldalfelületeikkel érintkeznek ás tetszőleges szögben keresztezik egymást. A csavar meglazításával mindkét szorítás oldható, amely révén szabad elforgatás és hosszirányú eltolás biztosítható a hornyokban. A szorító szögvasak főként párban vagy egy gömbcsuklóval használatosak. Rajzok 1/2

29 K1049_B Szorító szögvas szorítókarral, B alak Rendelési szám Típus Horonyszélesség Alak Kivitel A A1 A2 A3 B D D1 H L L1 L2 T K I 6 B szorítókarral 15 6,3 3 5, M K I 8 B szorítókarral , M /2

30 K1049_C Szorító szögvas C alak excenteres szorítómodullal Termékleírás / Termékillusztrációk Leírás Alapanyag: Szorító szögvas cinkprésöntvény. Excenteres szorítókar alumíniumöntvény. Alaptest acél. Kivitel: Excenteres szorítókar, fekete porbevonatú. Barnított acélrész. Horganyzott horonykő. További információk: A szorító szögvasak alkalmasak két, azonos típussorozatú profil összekötésére, amelyek az oldalfelületeikkel érintkeznek ás tetszőleges szögben keresztezik egymást. A csavar meglazításával mindkét szorítás oldható, amely révén szabad elforgatás és hosszirányú eltolás biztosítható a hornyokban. A szorító szögvasak főként párban vagy egy gömbcsuklóval használatosak. Rajzok Rendelési szám Típus Horonyszélesség Alak Kivitel A A1 A2 A3 B D H H1 H2 L L1 T Szorítóerő F kn K I 6 C Excenteres rögzítőmodulhoz 15 6,3 3 5, , K I 8 C Excenteres rögzítőmodulhoz , , Kézi erő FH N 1/1

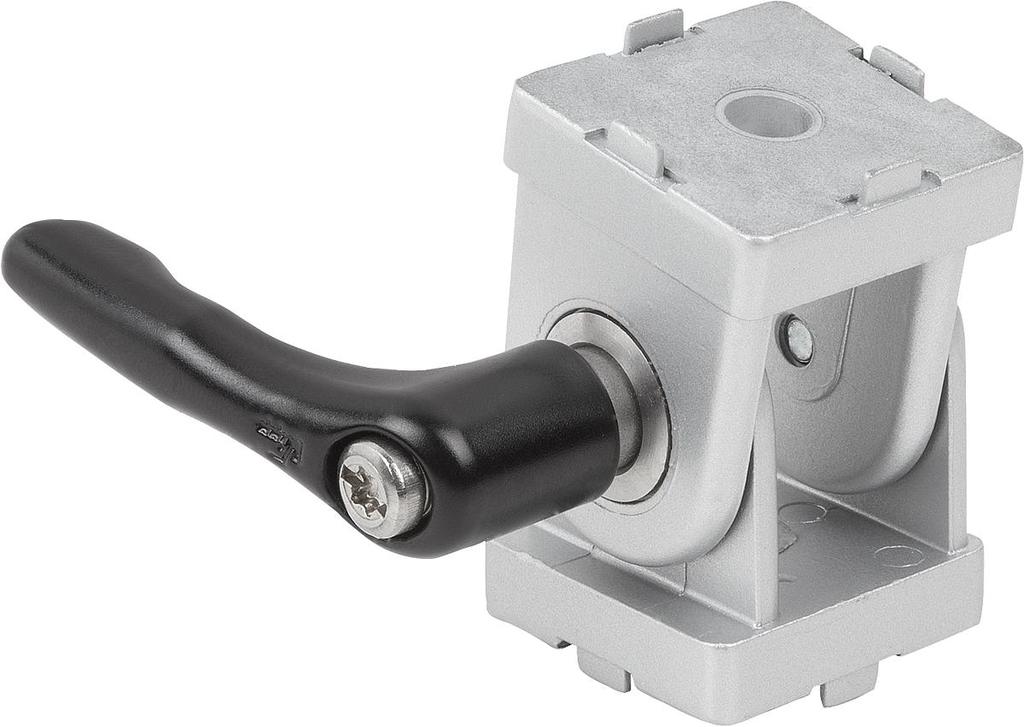

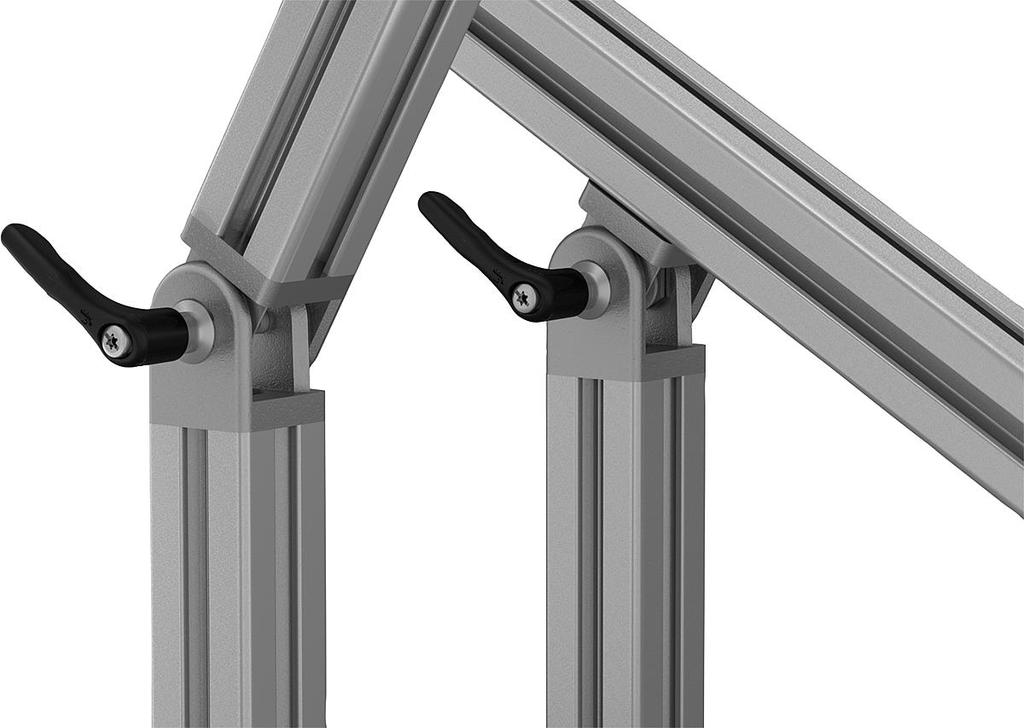

31 K1051_MK Szorítókar csuklóval Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Csukló: cinkprésöntvény. Rögzítések: cinkprésöntvény. Távtartó gyűrűk: nemesacél. Menetes perselyek és süllyesztettfejű csavarok, acél. Fogantyúkar, cink présöntvény, DIN EN szerint. Acél elemek, nemesacél. Kivitel: Csukló, alumínium színre festett. Rögzítések, horganyzott. Távtartó gyűrűk, csupasz. Menetes perselyek és süllyesztettfejű csavarok, horganyzott. Fogantyúkar, műanyag bevonatú. Acélelemek, nemesacél, fényes. További információk: Csuklók két profil tetszőleges szögben való összekötésére. Az állítási tartomány 0 és 180 között változtatható. A csukló nehéz zsanérként is használható. Távtartó gyűrűk használata esetén a csukló szabadon mozog. Ha a gyűrűket eltávolítják, úgy merev csuklóelemként használható. A csuklók különösen alkalmasak beállítható tartókhoz, forgatható konzolokhoz vagy hasonló feladatokhoz. Rendelési szám Típus Horonyszélesség Alak A A1 B B1 D H L T K I 6 C 22, , K I 8 C , K I 8 D , K B 10 C ,5 8, K B 10 D ,5 8, /1

32 K1094 Központosítócsap belső menettel Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Betétedzett acél. Kivitel: edzett és köszörült (HRC 60 ±2). További információk: A központosítócsapok megkönnyítik az illesztési munkákat és az illesztéseknek megfelelő kialakításúak. Az edzett tartópersellyel (K1095) együtt pontos illeszkedésű, kopásmentes és gyors munkadarabcserét tesznek lehetővé. Rajzi hivatkozás: B alak: hengeres központosítócsap C alak: lapított központosítócsap Központosítócsap belső menettel Rendelési szám Alak Kivitel B D1 D2 G L1 L2 L4 R T K B rövid M2,5 11,4 6 7,4 2,5 5 K B rövid M2,5 13,7 7 9, /2

33 K1094 Központosítócsap belső menettel Rendelési szám Alak Kivitel B D1 D2 G L1 L2 L4 R T K B rövid M ,5 6 K B rövid M K B rövid M5 25, , K B hosszú M2,5 17,4 6 7,4 2,5 5 K B hosszú M2,5 21,7 7 9,7 3 5 K B hosszú M ,5 6 K B hosszú M K B hosszú M5 35, , K C rövid 2,5 8 6 M2,5 11,4 6 7,4 2,5 5 K C rövid 3, M2,5 13,7 7 9,7 3 5 K C rövid 3, M ,5 6 K C rövid M K C rövid M5 25, , K C hosszú 2,5 8 6 M2,5 17,4 6 7,4 2,5 5 K C hosszú 3, M2,5 21,7 7 9,7 3 5 K C hosszú 3, M ,5 6 K C hosszú M K C hosszú M5 35, , /2

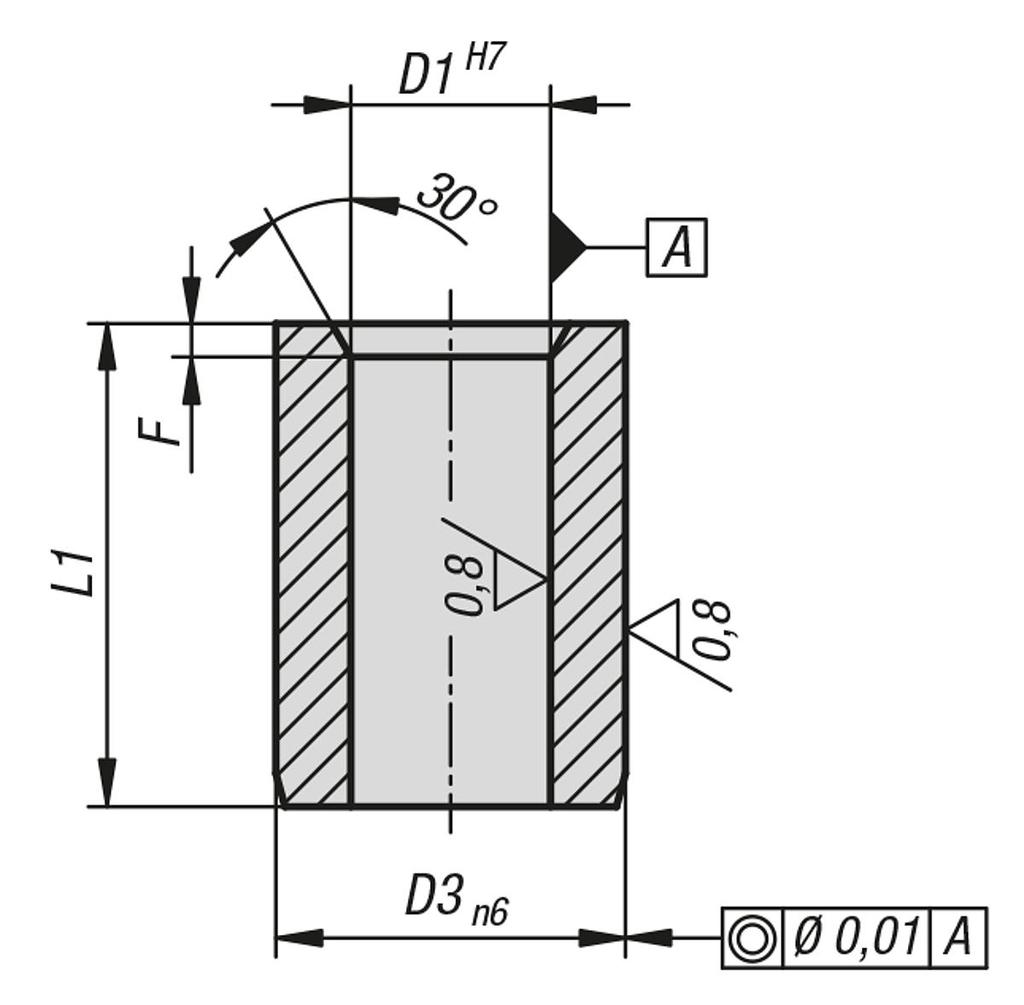

34 K1095 Tartóperselyek központosítócsaphoz Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Betétedzett acél. Kivitel: edzett és köszörült (HRC 60 ±2). Tartóperselyek központosítócsaphoz Rendelési szám Kivitel D1 D3 L1 F K rövid ,2 K rövid ,5 K rövid ,5 K rövid ,5 K rövid ,5 K hosszú ,2 K hosszú ,5 K hosszú ,5 K hosszú ,5 K hosszú ,5 1/1

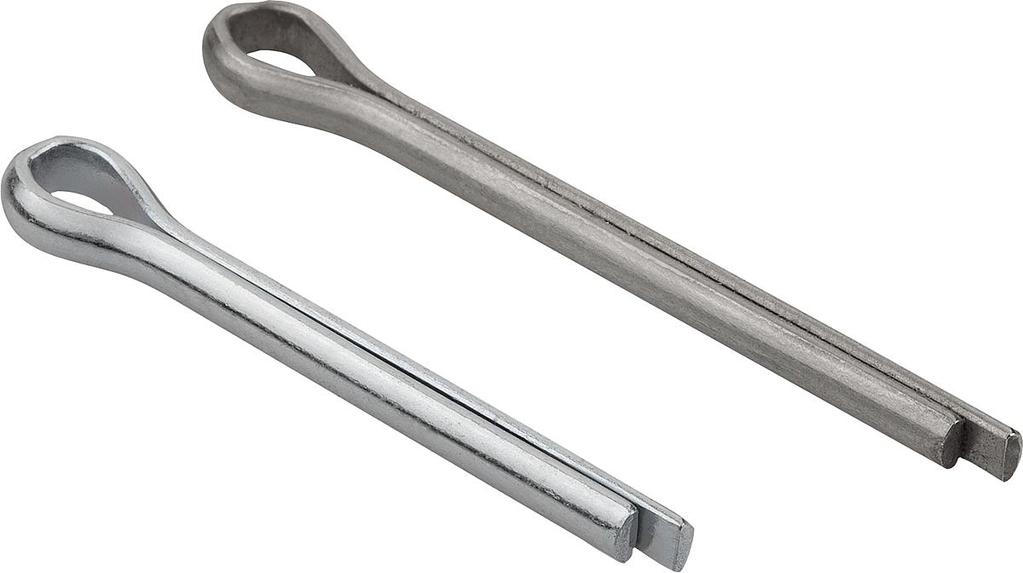

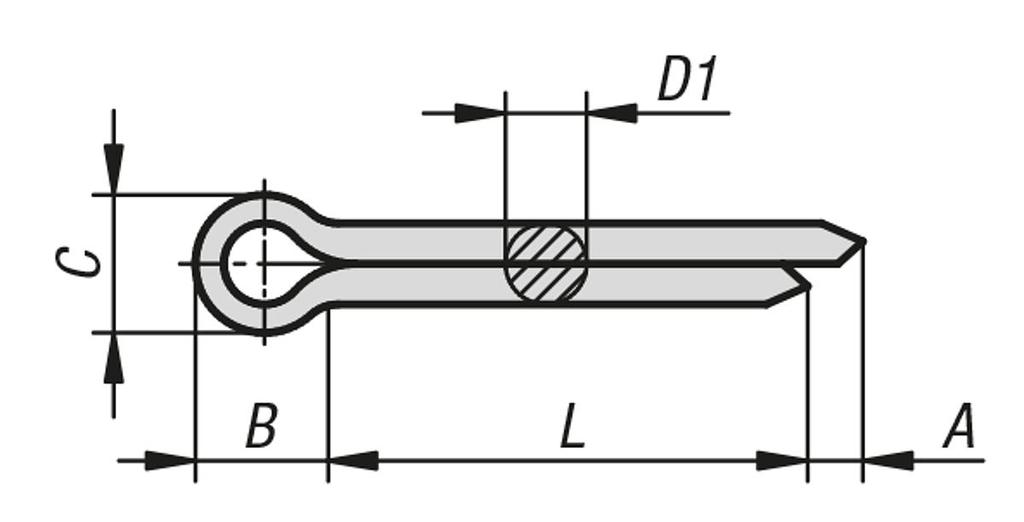

35 K1136 Sasszegek, DIN EN ISO 1234 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél. Kivitel: Acél, horganyzott. Nemesacél, csupasz. További információk: A sasszegeket a gép- és autógyártásban használják biztosító elemként. Főként koronás anyák biztosítására szolgál. A biztosítás a sasszeg furatba helyezésével, majd a végek elhajlításával történik. A sasszeg rövidíthető. A sasszeg hosszának nagyjából a furathossz kétszeresének kell lennie. Mivel az biztosítás és a kioldás révén megváltozik az anyagszerkezet, a sasszegeket a leszerelés követően nem szabad újra felhasználni. Sasszegek, DIN EN ISO 1234 Rendelési szám Anyag alaptest Furatátmérő D1 max. L A min. B C max. Alábbi csavarokhoz Alábbi csap-átmérőhöz K X10 Acél 1 0,9 10 0,8 3 1,8 3,5-4,5 3-4 K X12 Acél 1 0,9 12 0,8 3 1,8 3,5-4,5 3-4 K X16 Acél 1 0,9 16 0,8 3 1,8 3,5-4,5 3-4 K X20 Acél 1 0,9 20 0,8 3 1,8 3,5-4,5 3-4 K X25 Acél 1 0,9 25 0,8 3 1,8 3,5-4,5 3-4 K X12 Acél 1,6 1,4 12 1,25 3,2 2,8 5, K X16 Acél 1,6 1,4 16 1,25 3,2 2,8 5, K X20 Acél 1,6 1,4 20 1,25 3,2 2,8 5, K X25 Acél 1,6 1,4 25 1,25 3,2 2,8 5, K X32 Acél 1,6 1,4 32 1,25 3,2 2,8 5, K X10 Acél 2 1,8 10 1,25 4 3, K X16 Acél 2 1,8 16 1,25 4 3, K X20 Acél 2 1,8 20 1,25 4 3, K X25 Acél 2 1,8 25 1,25 4 3, K X32 Acél 2 1,8 32 1,25 4 3, K X36 Acél 2 1,8 36 1,25 4 3, K X40 Acél 2 1,8 40 1,25 4 3, K X50 Acél 2 1,8 50 1,25 4 3, K X20 Acél 2,5 2,3 20 1,25 5 4, /3

36 K1136 Sasszegek, DIN EN ISO 1234 Rendelési szám Anyag alaptest Furatátmérő D1 max. L A min. B C max. Alábbi csavarokhoz Alábbi csap-átmérőhöz K X25 Acél 2,5 2,3 25 1,25 5 4, K X32 Acél 2,5 2,3 32 1,25 5 4, K X36 Acél 2,5 2,3 36 1,25 5 4, K X40 Acél 2,5 2,3 40 1,25 5 4, K X50 Acél 2,5 2,3 50 1,25 5 4, K X16 Acél 3,2 2,9 16 1,6 6,4 5, K X20 Acél 3,2 2,9 20 1,6 6,4 5, K X25 Acél 3,2 2,9 25 1,6 6,4 5, K X32 Acél 3,2 2,9 32 1,6 6,4 5, K X36 Acél 3,2 2,9 36 1,6 6,4 5, K X40 Acél 3,2 2,9 40 1,6 6,4 5, K X50 Acél 3,2 2,9 50 1,6 6,4 5, K X63 Acél 3,2 2,9 63 1,6 6,4 5, K X20 Acél 4 3, , K X25 Acél 4 3, , K X32 Acél 4 3, , K X36 Acél 4 3, , K X40 Acél 4 3, , K X50 Acél 4 3, , K X63 Acél 4 3, , K X80 Acél 4 3, , K X25 Acél 5 4, , K X32 Acél 5 4, , K X36 Acél 5 4, , K X40 Acél 5 4, , K X50 Acél 5 4, , K X63 Acél 5 4, , K X80 Acél 5 4, , K X32 Acél 6,3 5, ,6 11, K X36 Acél 6,3 5, ,6 11, K X40 Acél 6,3 5, ,6 11, K X50 Acél 6,3 5, ,6 11, K X63 Acél 6,3 5, ,6 11, K X80 Acél 6,3 5, ,6 11, K X100 Acél 6,3 5, ,6 11, K X50 Acél 8 7, K X63 Acél 8 7, K X80 Acél 8 7, K X100 Acél 8 7, K X16 Nemesacél 1 0,9 16 0,8 3 1,8 3,5-4,5 3-4 K X20 Nemesacél 1 0,9 20 0,8 3 1,8 3,5-4,5 3-4 K X12 Nemesacél 1,6 1,4 12 1,25 3,2 2,8 5, K X16 Nemesacél 1,6 1,4 16 1,25 3,2 2,8 5, K X20 Nemesacél 1,6 1,4 20 1,25 3,2 2,8 5, K X25 Nemesacél 1,6 1,4 25 1,25 3,2 2,8 5, K X32 Nemesacél 1,6 1,4 32 1,25 3,2 2,8 5, K X10 Nemesacél 2 1,8 10 1,25 4 3, K X16 Nemesacél 2 1,8 16 1,25 4 3, K X20 Nemesacél 2 1,8 20 1,25 4 3, K X25 Nemesacél 2 1,8 25 1,25 4 3, K X32 Nemesacél 2 1,8 32 1,25 4 3, K X40 Nemesacél 2 1,8 40 1,25 4 3, K X20 Nemesacél 2,5 2,3 20 1,25 5 4, K X25 Nemesacél 2,5 2,3 25 1,25 5 4, K X32 Nemesacél 2,5 2,3 32 1,25 5 4, K X16 Nemesacél 3,2 2,9 16 1,6 6,4 5, K X20 Nemesacél 3,2 2,9 20 1,6 6,4 5, K X25 Nemesacél 3,2 2,9 25 1,6 6,4 5, K X32 Nemesacél 3,2 2,9 32 1,6 6,4 5, K X36 Nemesacél 3,2 2,9 36 1,6 6,4 5, K X40 Nemesacél 3,2 2,9 40 1,6 6,4 5, K X50 Nemesacél 3,2 2,9 50 1,6 6,4 5, /3

37 K1136 Sasszegek, DIN EN ISO 1234 Rendelési szám Anyag alaptest Furatátmérő D1 max. L A min. B C max. Alábbi csavarokhoz Alábbi csap-átmérőhöz K X63 Nemesacél 3,2 2,9 63 1,6 6,4 5, K X20 Nemesacél 4 3, , K X25 Nemesacél 4 3, , K X32 Nemesacél 4 3, , K X40 Nemesacél 4 3, , K X50 Nemesacél 4 3, , K X63 Nemesacél 4 3, , K X32 Nemesacél 5 4, , K X36 Nemesacél 5 4, , K X40 Nemesacél 5 4, , K X50 Nemesacél 5 4, , K X63 Nemesacél 5 4, , K X36 Nemesacél 6,3 5, ,6 11, K X40 Nemesacél 6,3 5, ,6 11, K X50 Nemesacél 6,3 5, ,6 11, K X63 Nemesacél 6,3 5, ,6 11, K X80 Nemesacél 6,3 5, ,6 11, K X50 Nemesacél 8 7, K X80 Nemesacél 8 7, K X100 Nemesacél 8 7, /3

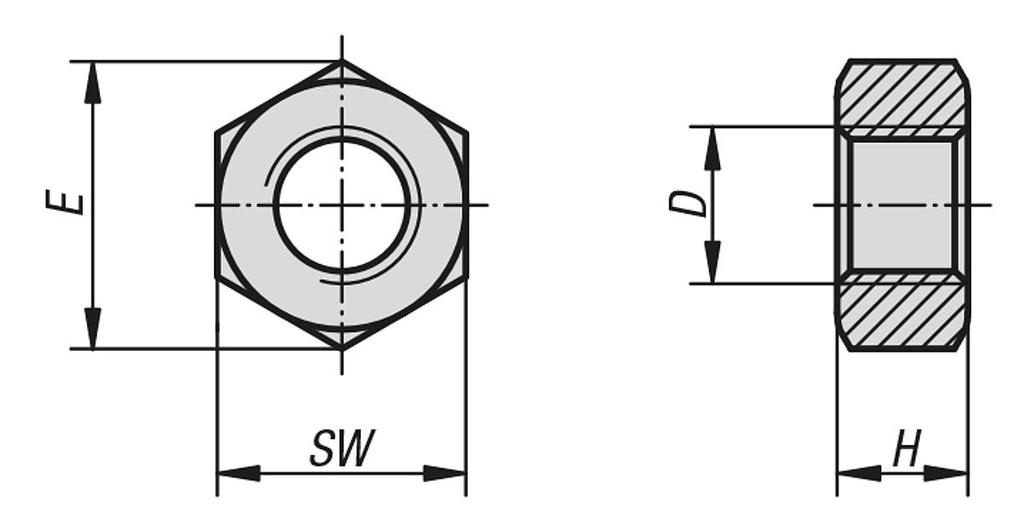

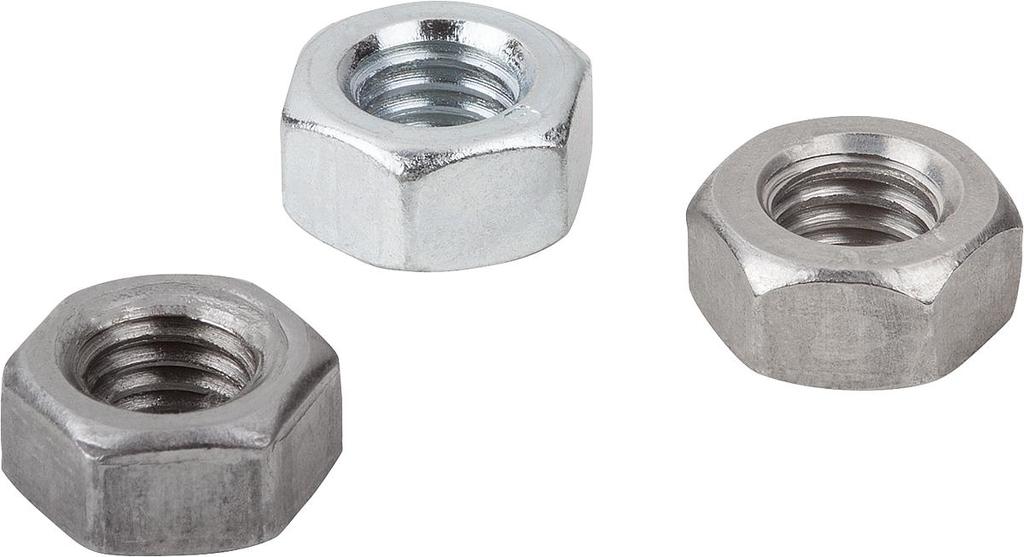

38 K1145 Hatlapú anyák, DIN 934 / DIN EN ISO 4032 / DIN EN Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, 8 szilárdsági osztály, csupasz vagy horganyzott. Acél, 10 szilárdsági osztály, csupasz vagy horganyzott. Acél, 12 szilárdsági osztály, csupasz. Nemesacél (A 2-70), csupasz. További információk: Az anya szilárdsági osztályának mindig a csavar szilárdsági osztályával megegyezőnek vagy annál nagyobbnak kell lennie. Tehát a 8.8 szilárdsági osztályú csavarhoz 8 szilárdsági osztályú anya tartozik (vagy nagyobb, de sohasem kisebb). Kérésre: DIN ISO 272 szerint kulcsnyílások. Rajzok Rendelési szám Anyag Alaptest Szilárdsági osztály D E H SW színe K Acél csupasz 8 M3 6,01 2,4 5,5 K Acél csupasz 8 M4 7,66 3,2 7 K Acél csupasz 8 M5 8, K Acél csupasz 8 M6 11, K Acél csupasz 8 M8 14,38 6,5 13 K Acél csupasz 8 M10 18, K Acél csupasz 8 M12 21, K Acél csupasz 8 M14 23, K Acél csupasz 8 M16 26, K Acél csupasz 8 M20 32, K Acél csupasz 8 M K Acél csupasz 8 M24 39, K Acél csupasz 8 M27 45, K Acél csupasz 8 M30 50, K Acél csupasz 8 M33 55, K Acél csupasz 8 M36 60, /3

39 K1145 Hatlapú anyák, DIN 934 / DIN EN ISO 4032 / DIN EN Rendelési szám Anyag Alaptest Szilárdsági osztály D E H SW színe K Acél Horganyzott 8 M3 6,01 2,4 5,5 K Acél Horganyzott 8 M4 7,66 3,2 7 K Acél Horganyzott 8 M5 8, K Acél Horganyzott 8 M6 11, K Acél Horganyzott 8 M8 14,38 6,5 13 K Acél Horganyzott 8 M10 18, K Acél Horganyzott 8 M12 21, K Acél Horganyzott 8 M14 23, K Acél Horganyzott 8 M16 26, K Acél Horganyzott 8 M20 32, K Acél Horganyzott 8 M K Acél Horganyzott 8 M24 39, K Acél Horganyzott 8 M27 45, K Acél Horganyzott 8 M30 50, K Acél Horganyzott 8 M33 55, K Acél Horganyzott 8 M36 60, K Acél csupasz 10 M3 6,01 2,4 5,5 K Acél csupasz 10 M4 7,66 3,2 7 K Acél csupasz 10 M5 8, K Acél csupasz 10 M6 11, K Acél csupasz 10 M8 14,38 6,5 13 K Acél csupasz 10 M10 18, K Acél csupasz 10 M12 21, K Acél csupasz 10 M14 23, K Acél csupasz 10 M16 26, K Acél csupasz 10 M20 32, K Acél csupasz 10 M K Acél csupasz 10 M24 39, K Acél csupasz 10 M27 45, K Acél csupasz 10 M30 50, K Acél csupasz 10 M33 55, K Acél csupasz 10 M36 60, K Acél Horganyzott 10 M4 7,66 3,2 7 K Acél Horganyzott 10 M5 8, K Acél Horganyzott 10 M6 11, K Acél Horganyzott 10 M8 14,38 6,5 13 K Acél Horganyzott 10 M10 18, K Acél Horganyzott 10 M12 21, K Acél Horganyzott 10 M14 23, K Acél Horganyzott 10 M16 26, K Acél Horganyzott 10 M20 32, K Acél Horganyzott 10 M K Acél Horganyzott 10 M24 39, K Acél Horganyzott 10 M27 45, K Acél Horganyzott 10 M30 50, K Acél Horganyzott 10 M33 55, K Acél Horganyzott 10 M36 60, K Acél csupasz 12 M6 11, K Acél csupasz 12 M8 14,38 6,5 13 K Acél csupasz 12 M10 18, K Acél csupasz 12 M12 21, K Acél csupasz 12 M16 26, K Acél csupasz 12 M20 32, K Acél csupasz 12 M24 39, K Acél csupasz 12 M27 45, K Acél csupasz 12 M30 50, K Acél csupasz 12 M36 60, K Nemesacél csupasz 70 M3 6,01 2,4 5,5 K Nemesacél csupasz 70 M4 7,66 3,2 7 K Nemesacél csupasz 70 M5 8, K Nemesacél csupasz 70 M6 11, K Nemesacél csupasz 70 M8 14,38 6,5 13 2/3

40 K1145 Hatlapú anyák, DIN 934 / DIN EN ISO 4032 / DIN EN Rendelési szám Anyag Alaptest Szilárdsági osztály D E H SW színe K Nemesacél csupasz 70 M10 18, K Nemesacél csupasz 70 M12 21, K Nemesacél csupasz 70 M14 23, K Nemesacél csupasz 70 M16 26, K Nemesacél csupasz 70 M20 32, K Nemesacél csupasz 70 M K Nemesacél csupasz 70 M24 39, K Nemesacél csupasz 70 M27 45, K Nemesacél csupasz 70 M30 50, K Nemesacél csupasz 70 M33 55, K Nemesacél csupasz 70 M36 60, /3

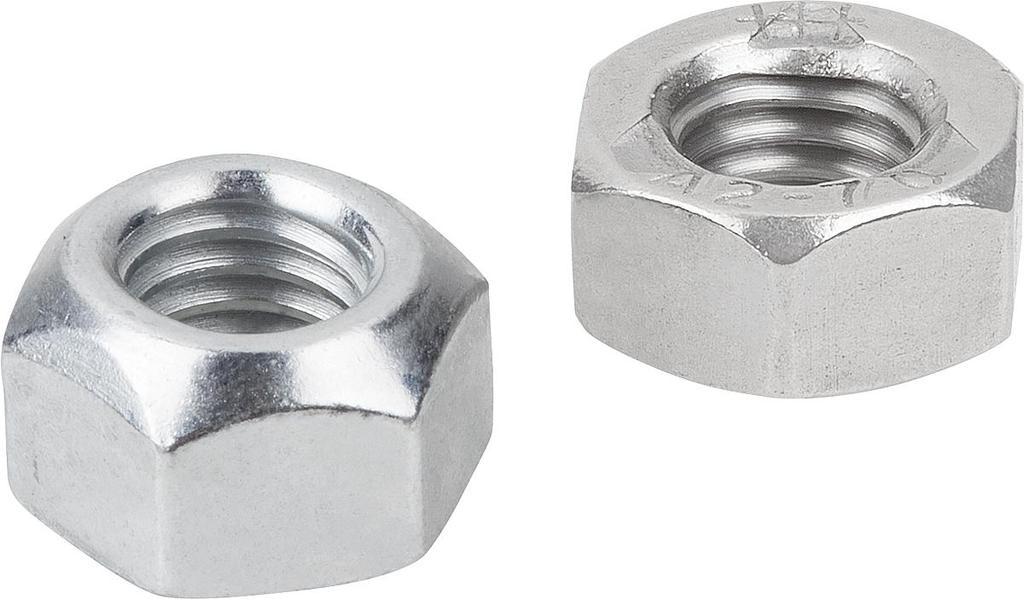

41 K1146 Hatlapú anyák szorítórésszel, DIN 980 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, galvanikusan horganyzott. Nemesacél, csupasz. További információk: Hatlapú anyák szorítórésszel, DIN 980, V alak (teljesen fém anya, egyrészes). Hatlapú anyák szorítórésszel, DIN 980 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Acél 8 M4 7,66 4,2 2,2 7 K Acél 8 M5 8,79 5,1 2,75 8 K Acél 8 M6 11,05 6 3,3 10 K Acél 8 M8 14,38 8 4,4 13 K Acél 8 M10 18,9 10 5,5 17 K Acél 8 M12 21,1 12 6,6 19 K Acél 8 M14 23,9 14 7,7 22 K Acél 8 M16 26, ,8 24 K Acél 8 M20 32, K Acél 8 M24 39, ,2 36 K Acél 8 M27 45, ,8 41 K Acél 8 M30 50, ,5 46 K Acél 10 M8 14,38 8 4,4 13 K Acél 10 M10 18,9 10 5,5 17 K Acél 10 M12 21,1 12 6,6 19 K Acél 10 M14 23,9 14 7,7 22 K Acél 10 M16 26, ,8 24 K Acél 10 M20 32, K Acél 10 M ,2 36 K Acél 10 M27 45, ,8 41 K Acél 10 M30 50, ,5 46 K Nemesacél - M4 7,66 4,2 2,2 7 K Nemesacél - M5 8,79 5,1 2,75 8 K Nemesacél - M6 11,05 6 3,3 10 K Nemesacél - M8 14,38 8 4,4 13 K Nemesacél - M10 18,9 10 5,5 17 K Nemesacél - M12 21,1 12 6,6 19 1/2

42 K1146 Hatlapú anyák szorítórésszel, DIN 980 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Nemesacél - M14 23,9 14 7,7 22 K Nemesacél - M16 26, ,8 24 K Nemesacél - M20 32, K Nemesacél - M24 39, ,2 36 2/2

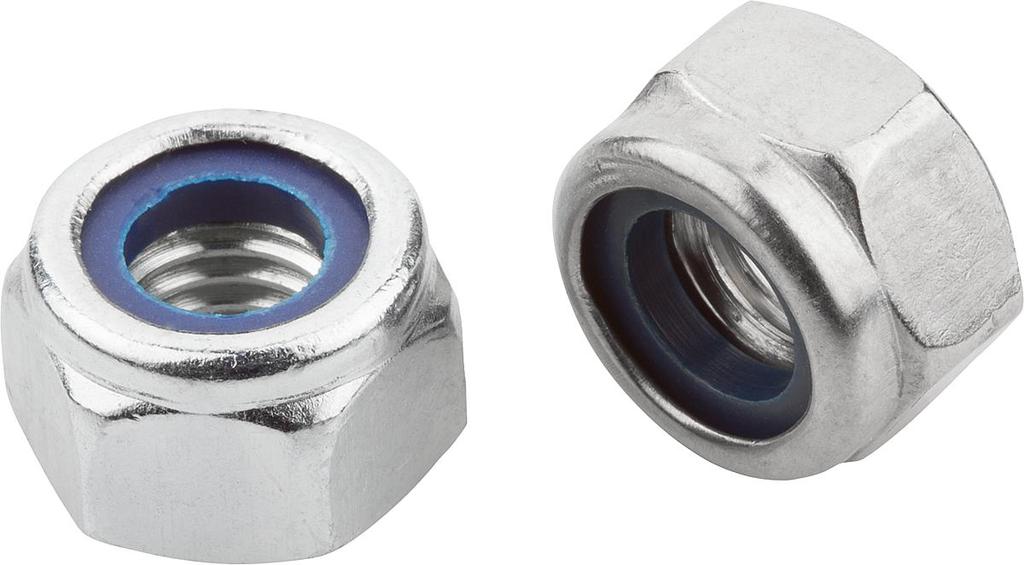

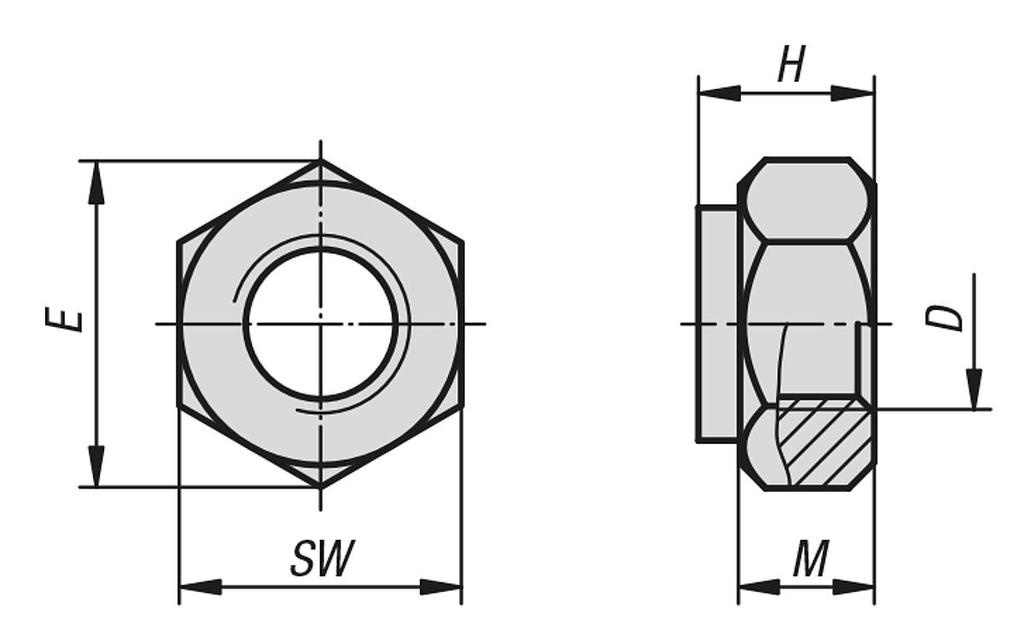

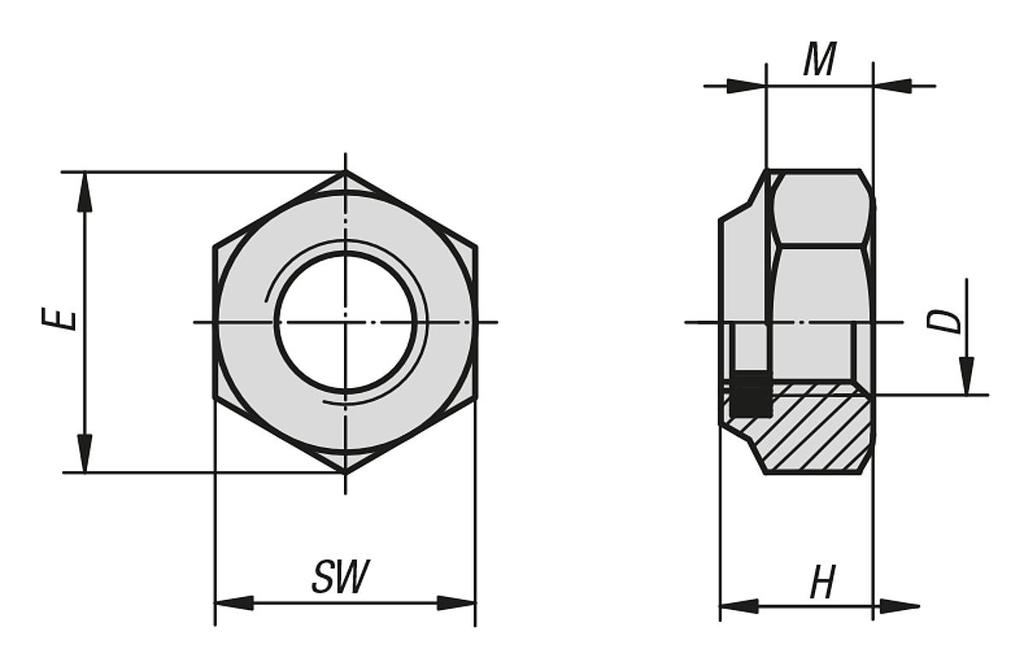

43 K1147 Hatlapú anyák poliamid szorítórésszel, magas kivitel, DIN 982 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, galvanikusan horganyzott. Nemesacél, csupasz. További információk: Az anya menetre csavarásakor a műanyag gyűrű plasztikusan és elasztikusan deformálódik. Az elasztikus rész egy tengelyirányban ható erőzáró biztosítást nyújt az anya meglazítása ellen. A műanyag biztosító csak akkor képes kifejteni a hatását, ha a hatlapú anya teljesen a csavarkötésen található. A csavarhosszt úgy kell megválasztani, hogy legalább két csavarmenet kinyúljon az anyából. A műanyag biztosító plasztikus deformációja révén ez a hatlapú anya csak egyszer használható. Hőmérséklet-tartomány: -50 C C. Hatlapú anyák poliamid szorítórésszel, magas kivitel, DIN 982 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Acél 6-8 M4 7,66 6 2,9 7 K Acél 8 M5 8,79 6,3 4,4 8 K Acél 8 M6 11,05 8 4,9 10 K Acél 8 M8 14,38 9,5 6,44 13 K Acél 8 M10 18,9 11,5 8,04 17 K Acél 8 M12 21, ,37 19 K Acél 8 M14 23, ,1 22 K Acél 8 M16 26, ,1 24 K Acél 8 M20 32, ,9 30 K Acél 8 M24 39, ,2 36 K Acél 10 M10 18,9 11,5 8,04 17 K Acél 10 M12 21, , /2

44 K1147 Hatlapú anyák poliamid szorítórésszel, magas kivitel, DIN 982 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Acél 10 M16 26, ,1 24 K Acél 10 M20 32, ,9 30 K Acél 10 M24 39, ,2 36 K Nemesacél - M5 8,79 6,3 4,4 8 K Nemesacél - M6 11,05 8 4,9 10 K Nemesacél - M8 14,38 9,5 6,44 13 K Nemesacél - M10 18,9 11,5 8,04 17 K Nemesacél - M12 21, ,37 19 K Nemesacél - M16 26, ,1 24 K Nemesacél - M20 32, ,9 30 2/2

45 K1148 Hatlapú anyák poliamid szorítórésszel, alacsony kivitel, DIN 985 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, galvanikusan horganyzott. Nemesacél, csupasz. További információk: Az anya menetre csavarásakor a műanyag gyűrű plasztikusan és elasztikusan deformálódik. Az elasztikus rész egy tengelyirányban ható erőzáró biztosítást nyújt az anya meglazítása ellen. A műanyag biztosító csak akkor képes kifejteni a hatását, ha a hatlapú anya teljesen a csavarkötésen található. A csavarhosszt úgy kell megválasztani, hogy legalább két csavarmenet kinyúljon az anyából. A műanyag biztosító plasztikus deformációja révén ez a hatlapú anya csak egyszer használható. Hőmérséklet-tartomány: -50 C C. Hatlapú anyák poliamid szorítórésszel, alacsony kivitel, DIN 985 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Acél 6-8 M3 6,08 4 2,4 5,5 K Acél 6-8 M4 7,66 5 2,9 7 K Acél 6-8 M5 8,79 5 3,2 8 K Acél 8 M6 11, K Acél 8 M8 14,38 8 5,5 13 K Acél 8 M10 18,9 10 6,5 17 K Acél 8 M12 21, K Acél 8 M14 23,9 14 9,5 22 K Acél 8 M16 26, ,5 24 K Acél 8 M20 32, K Acél 8 M24 39, K Acél 8 M27 45, /2

46 K1148 Hatlapú anyák poliamid szorítórésszel, alacsony kivitel, DIN 985 Rendelési szám Anyag Szilárdsági osztály D E H M SW alaptest K Acél 8 M30 50, K Acél 10 M6 11, K Acél 10 M8 14,38 8 5,5 13 K Acél 10 M10 18,9 10 6,5 17 K Acél 10 M12 21, K Acél 10 M14 23,9 14 9,5 22 K Acél 10 M16 26, ,5 24 K Acél 10 M20 32, K Acél 10 M K Acél 10 M27 45, K Acél 10 M30 50, K Nemesacél - M3 6,08 4 2,4 5,5 K Nemesacél - M4 7,66 5 2,9 7 K Nemesacél - M5 8,79 5 3,2 8 K Nemesacél - M6 11, K Nemesacél - M8 14,38 8 5,5 13 K Nemesacél - M10 18,9 10 6,5 17 K Nemesacél - M12 21, K Nemesacél - M14 23,9 14 9,5 22 K Nemesacél - M16 26, ,5 24 K Nemesacél - M20 32, K Nemesacél - M24 39, K Nemesacél - M27 45, K Nemesacél - M30 50, /2

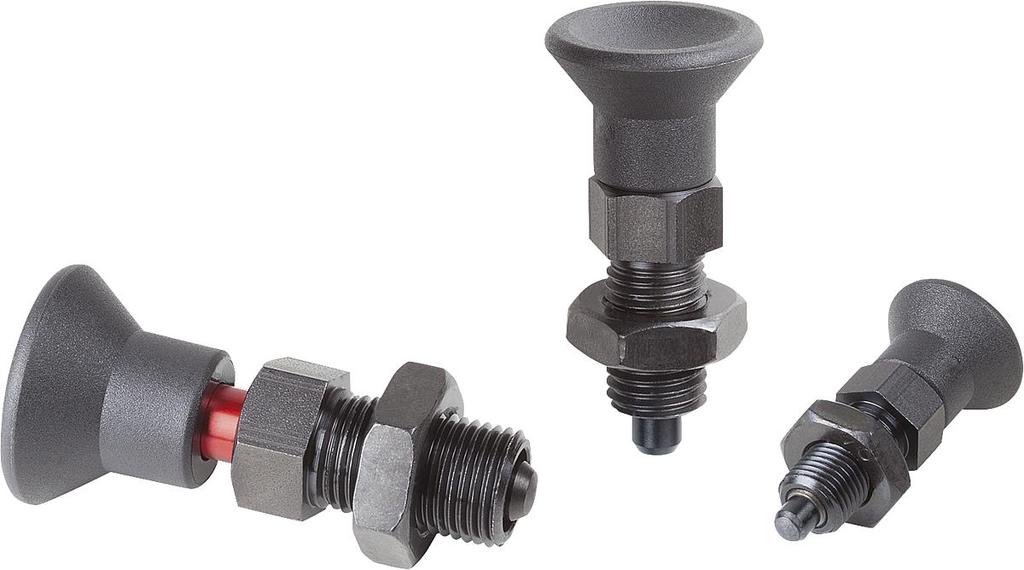

47 K1149 Rögzítőcsapok a reteszelés jelölésével Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Rögzítőszeg, acél. Menetes hüvely, Gomba alakú fogantyú, termoplaszt, feketésszürke. A reteszelés jelölése, alumínium. Kivitel: Rögzítőszeg, acél edzett, köszörült és barnított. Menetes hüvely, barnított. A reteszelés jelölése, piros, eloxált. További információk: A rögzítőcsapokat ott használják, ahol meg kell akadályozni a rögzítési helyzet nyíróerő általi megváltozását. Másik rögzítési helyzet csak a csap kézi kinyomásával vehető fel. Ha a reteszelés jelölése látható, akkor a csap teljesen ki van reteszelve vagy csak részben van bereteszelve. Kérésre: Speciális kivitelek. Tartozékok: Távtartó gyűrűk K0665 Rajzi hivatkozás: 1) Jelölőgyűrű 1/2

48 K1149 Rögzítőcsapok a reteszelés jelölésével Rögzítőcsapok a reteszelés jelölésével Rendelési szám Alak A Rendelési szám Alak B D D1 D2 L L1 L2 L3 H SW1 SW2 F x 30 Rugóerő, kezdeti F1 kb. N K K M10x , /17 1, K K M12x1, , /19 1, K K M16x1, /24 2, Rugóerő, végső F2 kb. N 2/2

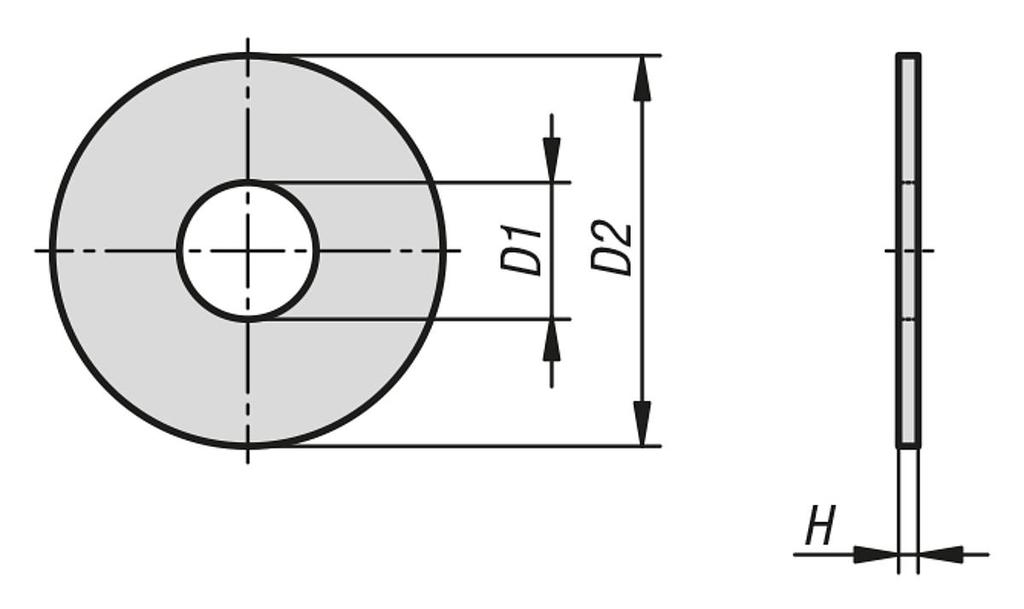

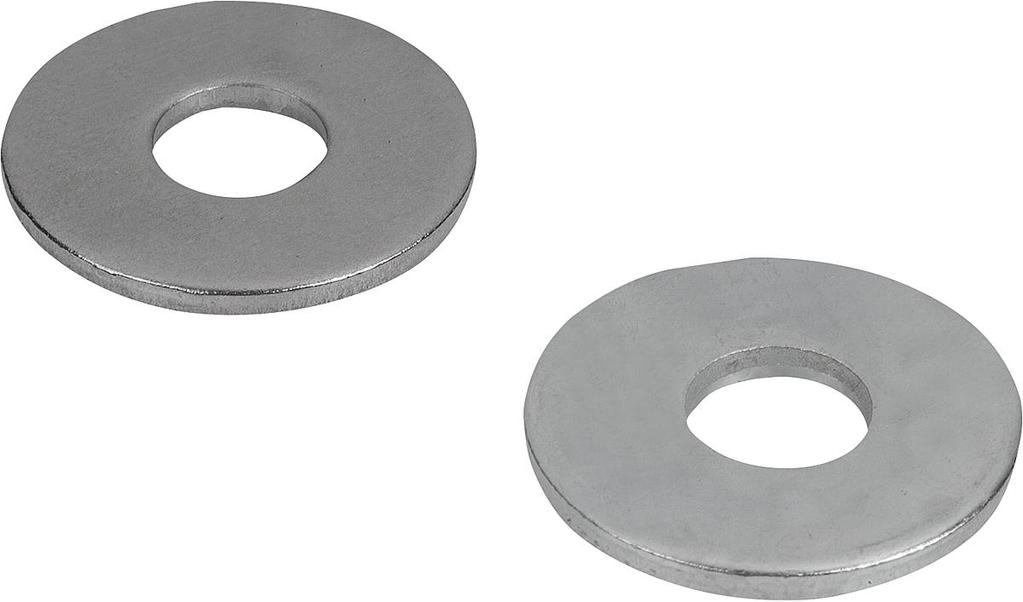

49 K1150 Alátétek nagy külső átmérővel, DIN 9021 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, galvanikusan horganyzott, keménység D1 14 = 140 HV. D1 > 17 = 100 HV. Nemesacél, csupasz. További információk: Az alátétek külső átmérője D2 = ~3 D1. Alátétek nagy külső átmérővel, DIN 9021 Rendelési szám Anyag Alábbi D1 D2 H alaptest csavarokhoz K Acél M3 3,2 9 0,8 K Acél M4 4, K Acél M5 5,3 15 1,2 K Acél M6 6,4 18 1,6 K Acél M8 8, K Acél M10 10,5 30 2,5 K Acél M K Acél M K Acél M K Acél M K Acél M K Acél M K Acél M K Nemesacél M3 3,2 9 0,8 K Nemesacél M4 4, K Nemesacél M5 5,3 15 1,2 K Nemesacél M6 6,4 18 1,6 K Nemesacél M8 8, K Nemesacél M10 10,5 30 2,5 K Nemesacél M K Nemesacél M K Nemesacél M K Nemesacél M K Nemesacél M K Nemesacél M /2

50 K1150 Alátétek nagy külső átmérővel, DIN /2

51 K1151 Hézagoló alátétek, DIN 988 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél. Kivitel: Csupasz. További információk: A hézagoló alátétekkel lényegesen csökkenthető a meglévő axiális játék. Az alátétek 0,1 mm-es vastagságtól kaphatók. Egymással kombinálva különböző vastagságok állíthatók össze. Hézagoló alátétek, DIN 988 Rendelési szám Anyag D D1 S alaptest K Acél 6 3 0,1 K Acél 6 3 0,15 K Acél 6 3 0,2 K Acél 6 3 0,25 K Acél 6 3 0,3 K Acél 6 3 0,5 K Acél K Acél 8 4 0,1 K Acél 8 4 0,15 K Acél 8 4 0,2 K Acél 8 4 0,3 K Acél 8 4 0,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél /5

52 K1151 Hézagoló alátétek, DIN 988 Rendelési szám Anyag D D1 S alaptest K Acél ,1 K Acél ,2 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,15 K Acél ,2 2/5

53 K1151 Hézagoló alátétek, DIN 988 Rendelési szám Anyag D D1 S alaptest K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 3/5

54 K1151 Hézagoló alátétek, DIN 988 Rendelési szám Anyag D D1 S alaptest K Acél K Acél ,2 K Acél ,5 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél /5

55 K1151 Hézagoló alátétek, DIN 988 Rendelési szám Anyag D D1 S alaptest K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél K Acél ,1 K Acél ,15 K Acél ,2 K Acél ,25 K Acél ,3 K Acél ,5 K Acél K Acél ,2 K Acél ,5 K Acél /5

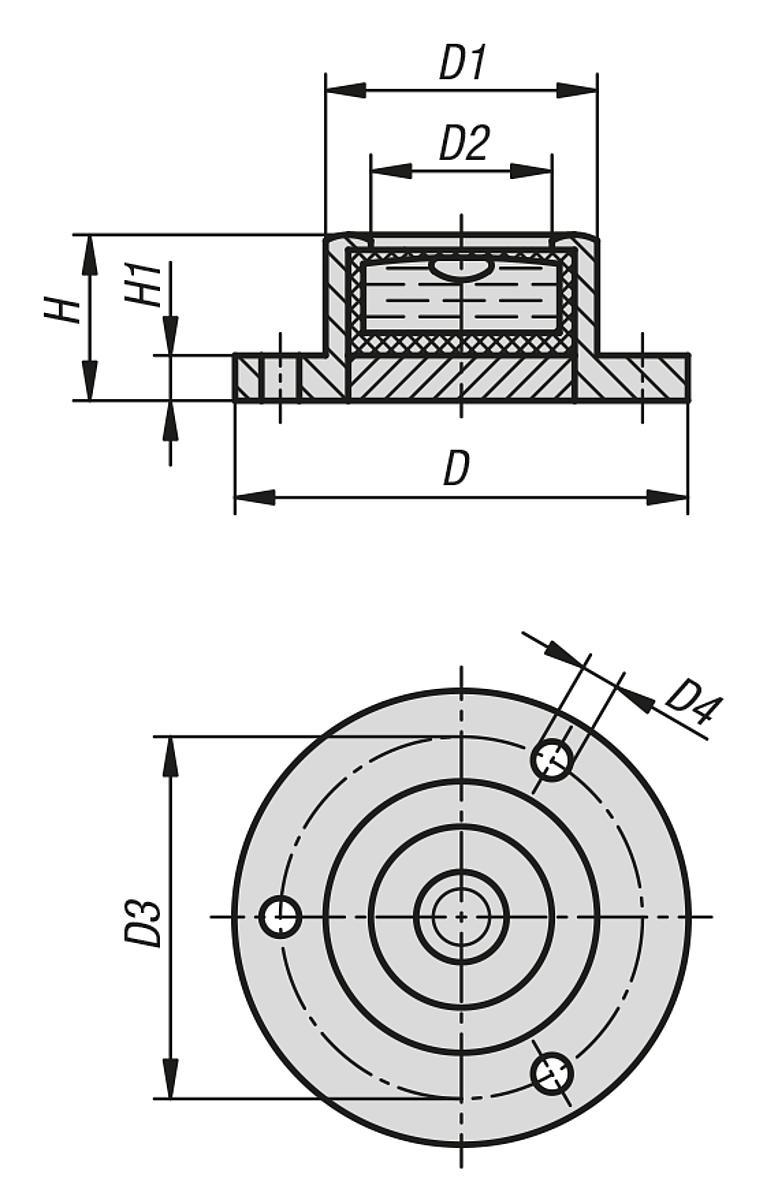

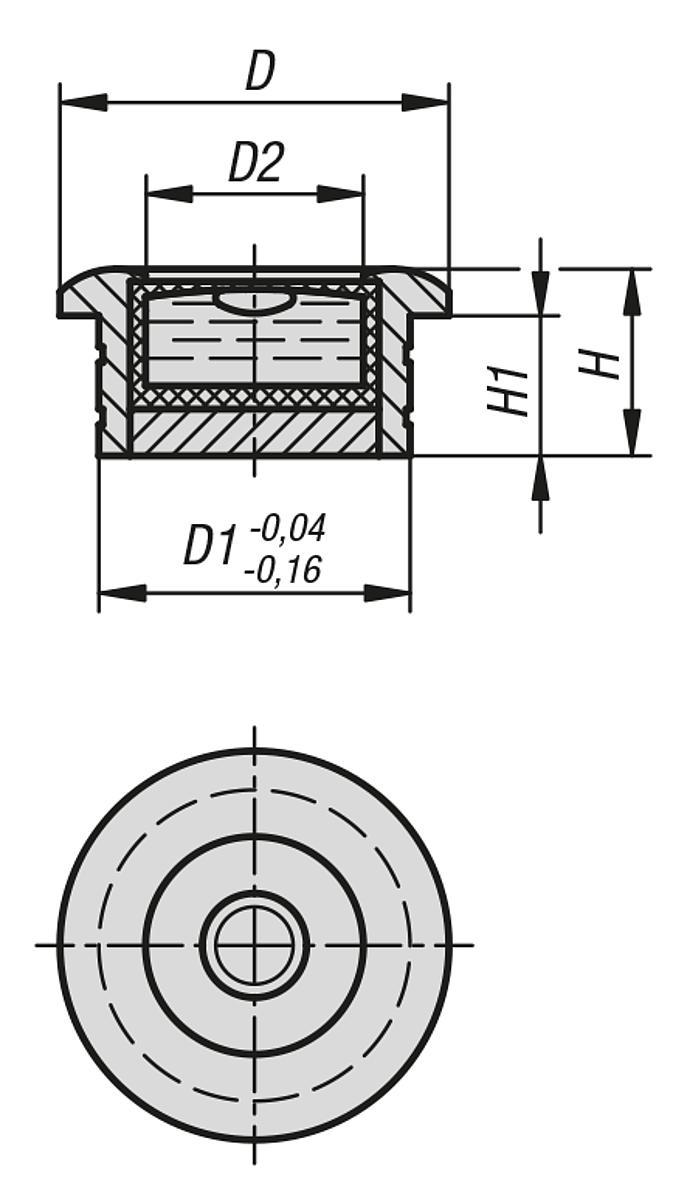

56 K1152 Szelencés vízmértékek peremszegély-foglalattal Termékleírás / Termékillusztrációk Leírás Alapanyag: Sárgaréz foglalat. Poliamid szelencés vízmértéktest. Kivitel: nikkelezett és tükörfényes. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. - Érzékenység szögpercben 2 mm buborékúton - A szelencés vízmérték az alsó karimafelületen beszabályozva - Karimaszegély barázdákkal a süllyesztéshez - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. 1/2

57 K1152 Szelencés vízmértékek peremszegély-foglalattal Rajzok Szelencés vízmértékek peremszegély-foglalattal Rendelési szám D D1 D2 H H1 Érzékenység K ' K ' K ' 2/2

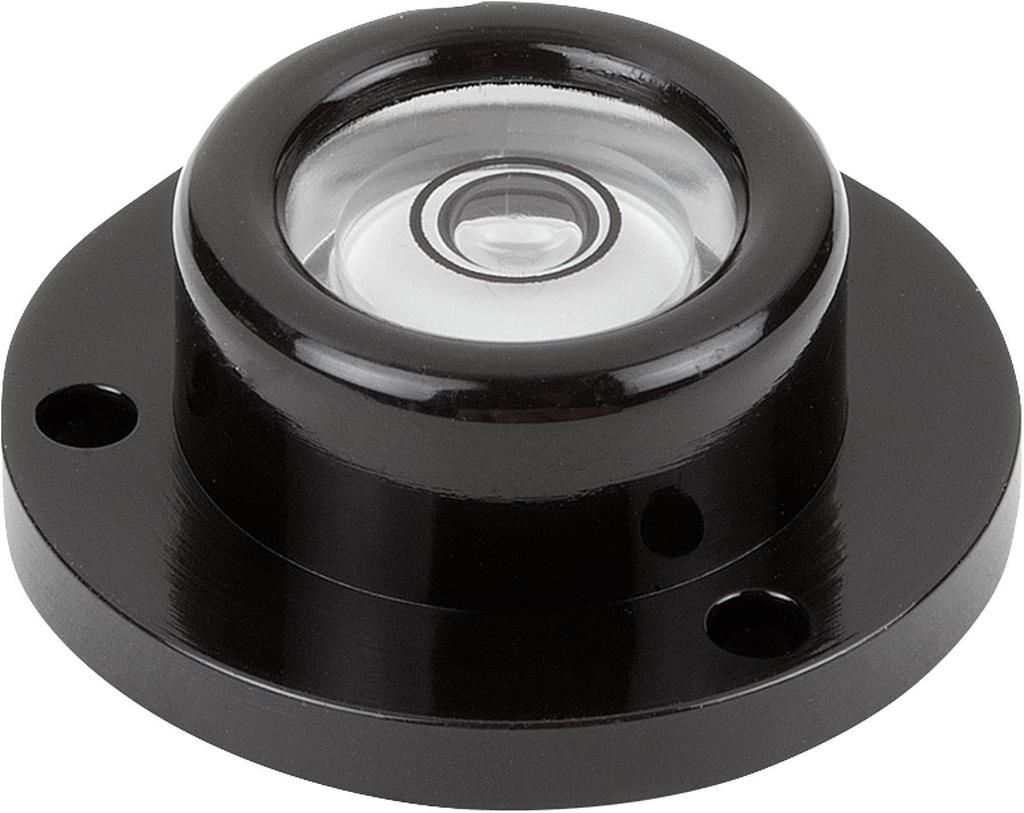

58 K1153 Szelencés vízmértékek műanyag foglalatban Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: PMMA foglalat. Akrilüveg szelencés vízmértéktest. Kivitel: Fekete. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a három rögzítőfurattal szerelhetők fel. - Köszörült felületen beszabályozva - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. 1/2

59 K1153 Szelencés vízmértékek műanyag foglalatban Szelencés vízmértékek műanyag foglalatban Rendelési szám D D1 D2 D3 D4 H H1 Érzékenység Ø K ,5 2, ' K , ' K ,5 29 3, ' 2/2

60 K1154 Szelencés vízmértékek, foglalatban a csavarozáshoz Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Sárgaréz foglalat. Poliamid szelencés vízmértéktest. Kivitel: nikkelezett és tükörfényes. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a három furattal vagy felcsavarozva (A-forma), vagy süllyesztve (B-forma) használhatók. - A-forma: köszörült felületen beszabályozva - B forma: a karimafelület alsó oldalán beszabályozva - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. Szelencés vízmértékek, foglalatban a csavarozáshoz Rendelési szám Alak Kivitel D D1 D2 D3 D4 H H1 Érzékenység Ø K A csavaros karimával ,6 10 1,8 30' K A csavaros karimával ' K A csavaros karimával , ' K A csavaros karimával ,5 2, ' K A csavaros karimával ' K B süllyesztett karimával ,6 10 1,8 30' K B süllyesztett karimával ' K B süllyesztett karimával , ' K B süllyesztett karimával ,5 2, ' K B süllyesztett karimával ' 1/1

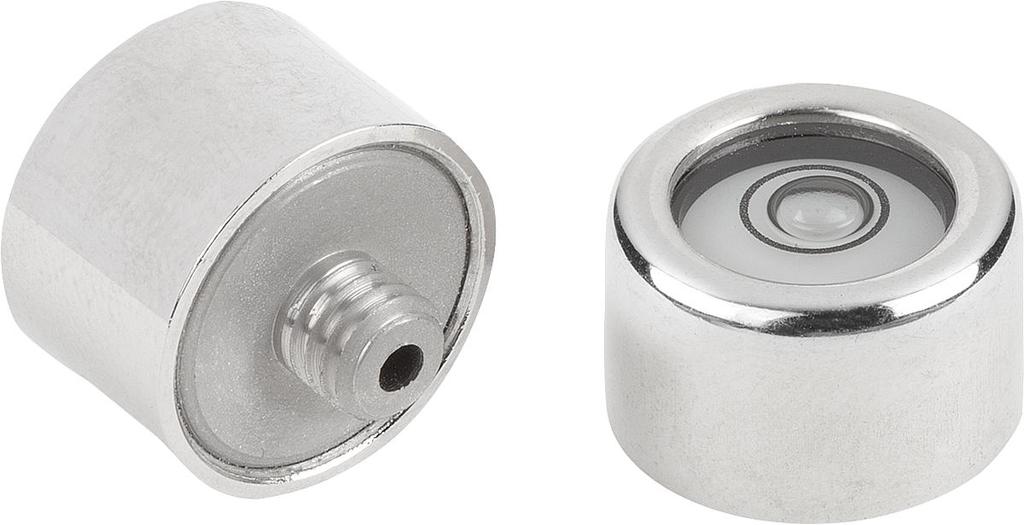

61 K1155 Szelencés vízmértékek hengeres foglalatban Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Sárgaréz foglalat. Poliamid szelencés vízmértéktest. Kivitel: nikkelezett és tükörfényes. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A szelencés vízmértékek a rögzítőfelülethez vannak hozzáigazítva, a B-forma egy hernyócsavarral rögzíthető. - Érzékenység szögpercben 2 mm buborékúton - A szelencés vízmérték a vízmérték-foglalat rögzítőszegélyén beszabályozva - Különböző hernyócsavarok választhatók - A töltet átlátszó - Fekete kontrasztgyűrű - Fehér mérőalap Hőmérséklet-tartomány: -35 C C. Szelencés vízmértékek hengeres foglalatban Rendelési szám Alak D1 D2 D4 H H1 Érzékenység Ø K A ,5-30' K A ' K A ' K A ' K B M4 7,5 5 30' K B M ' 1/2

62 K1155 Szelencés vízmértékek hengeres foglalatban Rendelési szám Alak D1 D2 D4 H H1 Érzékenység Ø K B M ' K B M ' 2/2

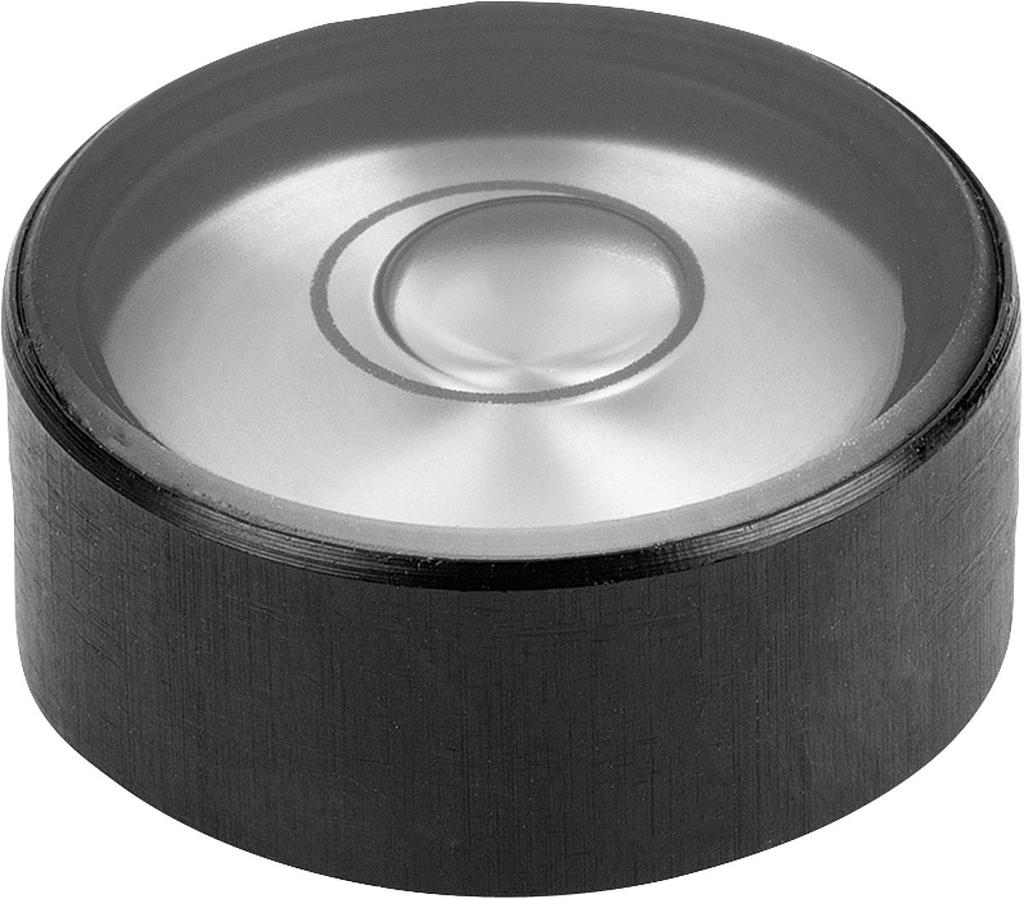

63 K1156 Szelencés vízmértéktest Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Szelencés vízmérték, test nemeascélból. Ø 14 mm-től alumínium. Üveg figyelőablak. Kivitel: Alumínium, feketére eloxált. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. Kiváló buborékkontúr és a síkparallaxis kiküszöbölése belső buborékgyűrűvel. - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó Hőmérséklet-tartomány: -35 C C. Szelencés vízmértéktest Rendelési szám Anyag D1 H Érzékenység alaptest K Nemesacél ' K Nemesacél ' K Alumínium 14 6,5 10' K Alumínium 14 6,5 20' K Alumínium 15 6,5 10' K Alumínium 15 6,8 20' K Alumínium 20 8,5 10' K Alumínium 20 8,5 20' K Alumínium 25 8,5 10' K Alumínium 25 8,5 20' 1/1

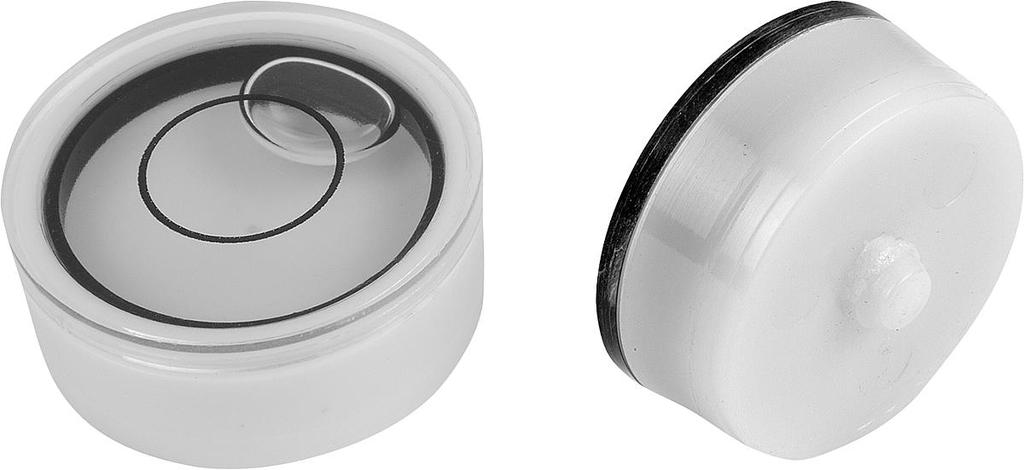

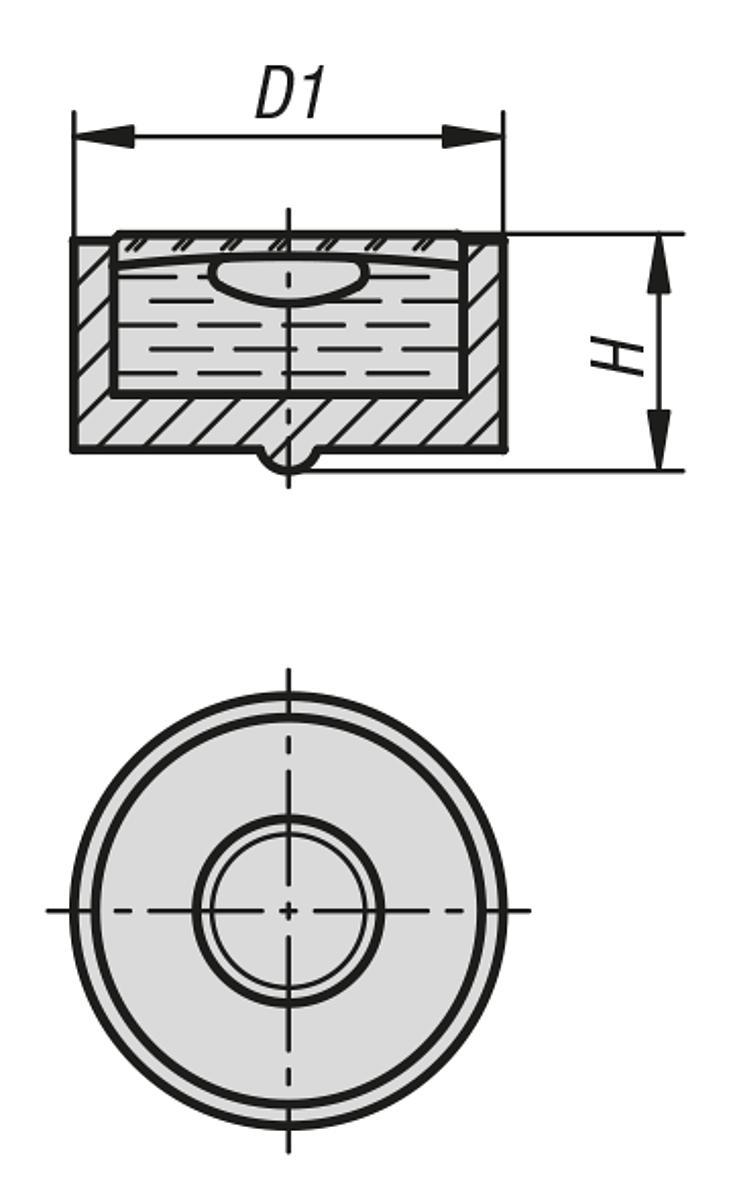

64 K1157 Szelencés vízmértéktest műanyag Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Poliamid. Kivitel: elefántcsont színű. További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. Belső fekete kontrasztgyűrűvel a jobb buborékkontúr érdekében. - Kiemelkedő alsó töltési csúcsok. - Érzékenység szögpercben 2 mm buborékúton - A töltet átlátszó Hőmérséklet-tartomány: -35 C C. Szelencés vízmértéktest műanyag Rendelési szám D1 H Érzékenység K ' K ,7 30' K ,7 20' K ,2 30' K ,6 40' K ,5 30' 1/1

65 K1158 Csöves vízmértékek foglalattal a csavarozáshoz Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Sárgaréz foglalat. Csöves vízmérték, üveg Kivitel: nikkelezett és tükörfényes. B-forma feketére eloxált, További információk: A vízmértékek nullhelyzet-érzékelőkként vagy a vízszintes helyzet ellenőrzésére használatosak vízmértékrudakban, lejtésmérőkben, mérőeszközökben és a gépgyártásban. A csöves vízmértékek a két furat segítségével szerelhetők fel. - A-forma: egy figyelőablak - B-forma: három figyelőablak - Érzékenység szögpercben 2 mm buborékúton - A töltet zöld Hőmérséklet-tartomány: -35 C C. Csöves vízmértékek foglalattal a csavarozáshoz Rendelési szám Alak B D4 Ø H H1 L névleges hossz L1 L2 Érzékenység K A 12,3 4, ' 1/2

66 K1158 Csöves vízmértékek foglalattal a csavarozáshoz Rendelési szám Alak B D4 Ø H H1 L névleges hossz L1 L2 Érzékenység K B 12,3 4, ' 2/2

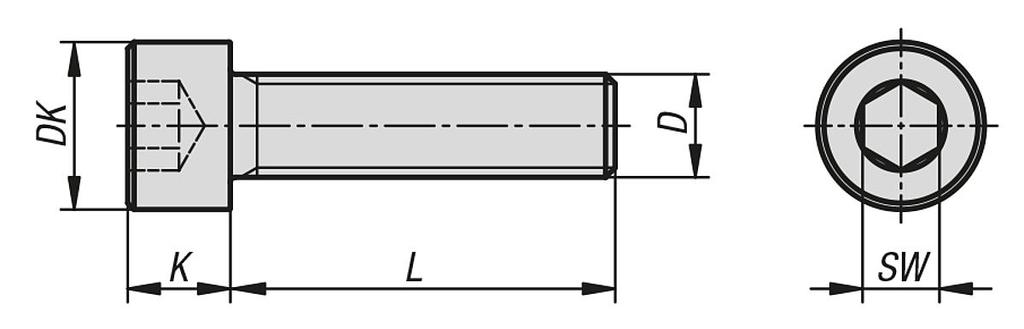

67 K1159 Belső kulcsnyílású hengeresfejű csavarok, végig menetes, DIN 912 / DIN EN ISO 4762 Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél. Kivitel: 8.8 szilárdsági osztály, fekete vagy galvanikusan horganyzott. Rajzok Rendelési szám Szilárdsági osztály Alaptest D L DK K SW színe K X M5 40 8,5 5 4 K X M5 50 8,5 5 4 K X M5 60 8,5 5 4 K X M5 80 8,5 5 4 K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X M K X Horganyzott M5 40 8,5 5 4 K X Horganyzott M5 70 8,5 5 4 K X Horganyzott M5 80 8,5 5 4 K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M /2

68 K1159 Belső kulcsnyílású hengeresfejű csavarok, végig menetes, DIN 912 / DIN EN ISO 4762 Rendelési szám Szilárdsági osztály Alaptest D L DK K SW színe K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M K X Horganyzott M /2

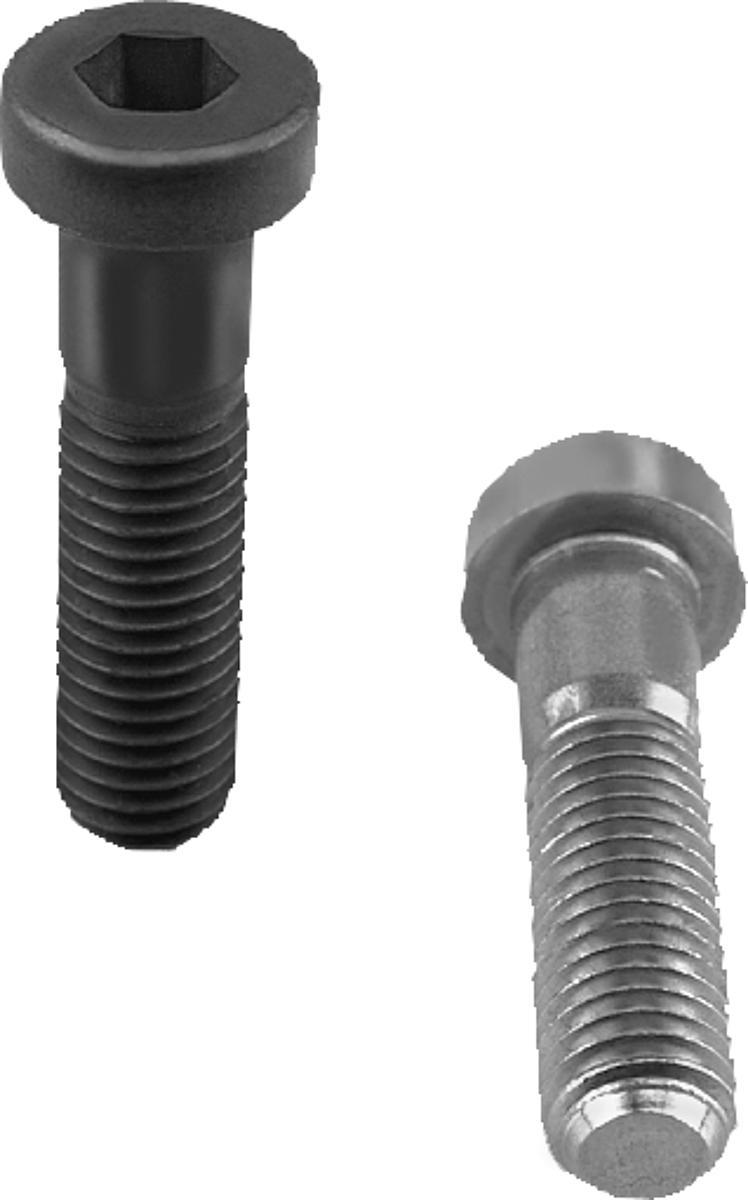

69 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, 8.8 szilárdsági osztály, fekete vagy galvanikusan horganyzott. Acél, 10.9 szilárdsági osztály, fekete. Nemesacél (A 2-70), csupasz. Rajzok Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X10 Acél M4 10 6,5 7 2, ,48 K X12 Acél M4 12 8,5 7 2, ,48 K X16 Acél M ,5 7 2, ,48 K X20 Acél M , ,48 K X25 Acél M , ,48 K X10 Acél M5 10 5,8 8,5 3,5 2,5 4 1,88 K X12 Acél M5 12 7,8 8,5 3,5 2,5 4 1,88 K X16 Acél M ,8 8,5 3,5 2,5 4 1,88 K X20 Acél M ,8 8,5 3,5 2,5 4 1,88 K X25 Acél M ,5 3,5 2,5 4 1,88 K X30 Acél M ,5 3,5 2,5 4 1,88 K X10 Acél M6 10 4, ,38 K X12 Acél M6 12 6, ,38 1/6

70 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X16 Acél M , ,38 K X20 Acél M , ,38 K X25 Acél M , ,38 K X30 Acél M ,38 K X35 Acél M ,38 K X40 Acél M ,38 K X45 Acél M ,38 K X50 Acél M ,38 K X60 Acél M ,38 K X10 Acél M ,88 K X12 Acél M ,88 K X16 Acél M ,88 K X20 Acél M ,88 K X25 Acél M ,88 K X30 Acél M ,88 K X35 Acél M ,88 K X40 Acél M ,88 K X45 Acél M ,88 K X50 Acél M ,88 K X60 Acél M ,88 K X70 Acél M ,88 K X80 Acél M ,88 K X20 Acél M , ,35 K X25 Acél M , ,35 K X30 Acél M , ,35 K X35 Acél M , ,35 K X40 Acél M , ,35 K X45 Acél M , ,35 K X50 Acél M , ,35 K X60 Acél M , ,35 K X70 Acél M , ,35 K X80 Acél M , ,35 K X90 Acél M , ,35 K X100 Acél M , ,35 K X20 Acél M ,5 18 7, ,85 K X25 Acél M ,5 18 7, ,85 K X30 Acél M ,5 18 7, ,85 K X35 Acél M ,5 18 7, ,85 K X40 Acél M ,5 18 7, ,85 K X45 Acél M , ,85 K X50 Acél M , ,85 K X60 Acél M , ,85 K X70 Acél M , ,85 K X80 Acél M , ,85 K X90 Acél M , ,85 K X100 Acél M , ,85 K X110 Acél M , ,85 K X120 Acél M , ,85 K X30 Acél M ,35 K X35 Acél M ,35 K X40 Acél M ,35 K X45 Acél M ,35 K X50 Acél M ,35 K X60 Acél M ,35 K X70 Acél M ,35 K X80 Acél M ,35 K X90 Acél M ,35 K X100 Acél M ,35 K X110 Acél M ,35 K X120 Acél M ,35 K X40 Acél M ,32 K X45 Acél M ,32 2/6

71 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X50 Acél M ,32 K X60 Acél M ,32 K X70 Acél M ,32 K X80 Acél M ,32 K X90 Acél M ,32 K X100 Acél M ,32 K X110 Acél M ,32 K X120 Acél M ,32 K X10 Acél Horganyzott 8.8 M4 10 6,5 7 2, ,48 K X12 Acél Horganyzott 8.8 M4 12 8,5 7 2, ,48 K X16 Acél Horganyzott 8.8 M ,5 7 2, ,48 K X20 Acél Horganyzott 8.8 M , ,48 K X25 Acél Horganyzott 8.8 M , ,48 K X10 Acél Horganyzott 8.8 M5 10 5,8 8,5 3,5 2,5 4 1,88 K X12 Acél Horganyzott 8.8 M5 12 7,8 8,5 3,5 2,5 4 1,88 K X16 Acél Horganyzott 8.8 M ,8 8,5 3,5 2,5 4 1,88 K X20 Acél Horganyzott 8.8 M ,8 8,5 3,5 2,5 4 1,88 K X25 Acél Horganyzott 8.8 M ,5 3,5 2,5 4 1,88 K X30 Acél Horganyzott 8.8 M ,5 3,5 2,5 4 1,88 K X10 Acél Horganyzott 8.8 M6 10 4, ,38 K X12 Acél Horganyzott 8.8 M6 12 6, ,38 K X16 Acél Horganyzott 8.8 M , ,38 K X20 Acél Horganyzott 8.8 M , ,38 K X25 Acél Horganyzott 8.8 M , ,38 K X30 Acél Horganyzott 8.8 M ,38 K X35 Acél Horganyzott 8.8 M ,38 K X40 Acél Horganyzott 8.8 M ,38 K X45 Acél Horganyzott 8.8 M ,38 K X50 Acél Horganyzott 8.8 M ,38 K X60 Acél Horganyzott 8.8 M ,38 K X10 Acél Horganyzott 8.8 M ,88 K X12 Acél Horganyzott 8.8 M ,88 K X16 Acél Horganyzott 8.8 M ,88 K X20 Acél Horganyzott 8.8 M ,88 K X25 Acél Horganyzott 8.8 M ,88 K X30 Acél Horganyzott 8.8 M ,88 K X35 Acél Horganyzott 8.8 M ,88 K X40 Acél Horganyzott 8.8 M ,88 K X45 Acél Horganyzott 8.8 M ,88 K X50 Acél Horganyzott 8.8 M ,88 K X60 Acél Horganyzott 8.8 M ,88 K X70 Acél Horganyzott 8.8 M ,88 K X80 Acél Horganyzott 8.8 M ,88 K X20 Acél Horganyzott 8.8 M , ,35 K X25 Acél Horganyzott 8.8 M , ,35 K X30 Acél Horganyzott 8.8 M , ,35 K X35 Acél Horganyzott 8.8 M , ,35 K X40 Acél Horganyzott 8.8 M , ,35 K X45 Acél Horganyzott 8.8 M , ,35 K X50 Acél Horganyzott 8.8 M , ,35 K X60 Acél Horganyzott 8.8 M , ,35 K X70 Acél Horganyzott 8.8 M , ,35 K X80 Acél Horganyzott 8.8 M , ,35 K X90 Acél Horganyzott 8.8 M , ,35 K X100 Acél Horganyzott 8.8 M , ,35 K X20 Acél Horganyzott 8.8 M ,5 18 7, ,85 K X25 Acél Horganyzott 8.8 M ,5 18 7, ,85 K X30 Acél Horganyzott 8.8 M ,5 18 7, ,85 K X35 Acél Horganyzott 8.8 M ,5 18 7, ,85 K X40 Acél Horganyzott 8.8 M ,5 18 7, ,85 K X45 Acél Horganyzott 8.8 M , ,85 K X50 Acél Horganyzott 8.8 M , ,85 3/6

72 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X60 Acél Horganyzott 8.8 M , ,85 K X70 Acél Horganyzott 8.8 M , ,85 K X80 Acél Horganyzott 8.8 M , ,85 K X90 Acél Horganyzott 8.8 M , ,85 K X100 Acél Horganyzott 8.8 M , ,85 K X110 Acél Horganyzott 8.8 M , ,85 K X120 Acél Horganyzott 8.8 M , ,85 K X30 Acél Horganyzott 8.8 M ,35 K X35 Acél Horganyzott 8.8 M ,35 K X40 Acél Horganyzott 8.8 M ,35 K X45 Acél Horganyzott 8.8 M ,35 K X50 Acél Horganyzott 8.8 M ,35 K X60 Acél Horganyzott 8.8 M ,35 K X70 Acél Horganyzott 8.8 M ,35 K X80 Acél Horganyzott 8.8 M ,35 K X90 Acél Horganyzott 8.8 M ,35 K X100 Acél Horganyzott 8.8 M ,35 K X110 Acél Horganyzott 8.8 M ,35 K X120 Acél Horganyzott 8.8 M ,35 K X40 Acél Horganyzott 8.8 M ,32 K X45 Acél Horganyzott 8.8 M ,32 K X50 Acél Horganyzott 8.8 M ,32 K X60 Acél Horganyzott 8.8 M ,32 K X70 Acél Horganyzott 8.8 M ,32 K X80 Acél Horganyzott 8.8 M ,32 K X90 Acél Horganyzott 8.8 M ,32 K X100 Acél Horganyzott 8.8 M ,32 K X110 Acél Horganyzott 8.8 M ,32 K X120 Acél Horganyzott 8.8 M ,32 K X10 Acél M6 10 4, ,38 K X12 Acél M6 12 6, ,38 K X16 Acél M , ,38 K X20 Acél M , ,38 K X25 Acél M , ,38 K X30 Acél M ,38 K X35 Acél M ,38 K X40 Acél M ,38 K X16 Acél M ,88 K X20 Acél M ,88 K X25 Acél M ,88 K X30 Acél M ,88 K X35 Acél M ,88 K X40 Acél M ,88 K X45 Acél M ,88 K X50 Acél M ,88 K X60 Acél M ,88 K X20 Acél M , ,35 K X25 Acél M , ,35 K X30 Acél M , ,35 K X35 Acél M , ,35 K X40 Acél M , ,35 K X45 Acél M , ,35 K X50 Acél M , ,35 K X60 Acél M , ,35 K X25 Acél M ,5 18 7, ,85 K X30 Acél M ,5 18 7, ,85 K X35 Acél M ,5 18 7, ,85 K X40 Acél M ,5 18 7, ,85 K X45 Acél M , ,85 K X50 Acél M , ,85 K X60 Acél M , ,85 K X30 Acél M ,35 4/6

73 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X35 Acél M ,35 K X40 Acél M ,35 K X45 Acél M ,35 K X50 Acél M ,35 K X60 Acél M ,35 K X70 Acél M ,35 K X80 Acél M ,35 K X40 Acél M ,32 K X50 Acél M ,32 K X60 Acél M ,32 K X70 Acél M ,32 K X10 Nemesacél - - M4 10 6,5 7 2, ,48 K X12 Nemesacél - - M4 12 8,5 7 2, ,48 K X16 Nemesacél - - M ,5 7 2, ,48 K X20 Nemesacél - - M , ,48 K X25 Nemesacél - - M , ,48 K X10 Nemesacél - - M5 10 5,8 8,5 3,5 2,5 4 1,88 K X12 Nemesacél - - M5 12 7,8 8,5 3,5 2,5 4 1,88 K X16 Nemesacél - - M ,8 8,5 3,5 2,5 4 1,88 K X20 Nemesacél - - M ,8 8,5 3,5 2,5 4 1,88 K X25 Nemesacél - - M ,5 3,5 2,5 4 1,88 K X30 Nemesacél - - M ,5 3,5 2,5 4 1,88 K X10 Nemesacél - - M6 10 4, ,38 K X12 Nemesacél - - M6 12 6, ,38 K X16 Nemesacél - - M , ,38 K X20 Nemesacél - - M , ,38 K X25 Nemesacél - - M , ,38 K X30 Nemesacél - - M ,38 K X35 Nemesacél - - M ,38 K X40 Nemesacél - - M ,38 K X45 Nemesacél - - M ,38 K X50 Nemesacél - - M ,38 K X60 Nemesacél - - M ,38 K X10 Nemesacél - - M ,88 K X12 Nemesacél - - M ,88 K X16 Nemesacél - - M ,88 K X20 Nemesacél - - M ,88 K X25 Nemesacél - - M ,88 K X30 Nemesacél - - M ,88 K X35 Nemesacél - - M ,88 K X40 Nemesacél - - M ,88 K X45 Nemesacél - - M ,88 K X50 Nemesacél - - M ,88 K X60 Nemesacél - - M ,88 K X70 Nemesacél - - M ,88 K X16 Nemesacél - - M , ,35 K X20 Nemesacél - - M , ,35 K X25 Nemesacél - - M , ,35 K X30 Nemesacél - - M , ,35 K X35 Nemesacél - - M , ,35 K X40 Nemesacél - - M , ,35 K X45 Nemesacél - - M , ,35 K X50 Nemesacél - - M , ,35 K X60 Nemesacél - - M , ,35 K X70 Nemesacél - - M , ,35 K X20 Nemesacél - - M ,5 18 7, ,85 K X25 Nemesacél - - M ,5 18 7, ,85 K X30 Nemesacél - - M , ,85 K X35 Nemesacél - - M ,5 18 7, ,85 K X40 Nemesacél - - M ,5 18 7, ,85 K X45 Nemesacél - - M , ,85 K X50 Nemesacél - - M , ,85 5/6

74 K1160 Hengeresfejű belső hatszög kulcsnyílású csavarok, alacsony fej, DIN 6912 Rendelési szám Anyag Alaptest Szilárdsági osztály D L B DK K D1 SW T színe K X60 Nemesacél - - M , ,85 K X70 Nemesacél - - M , ,85 6/6

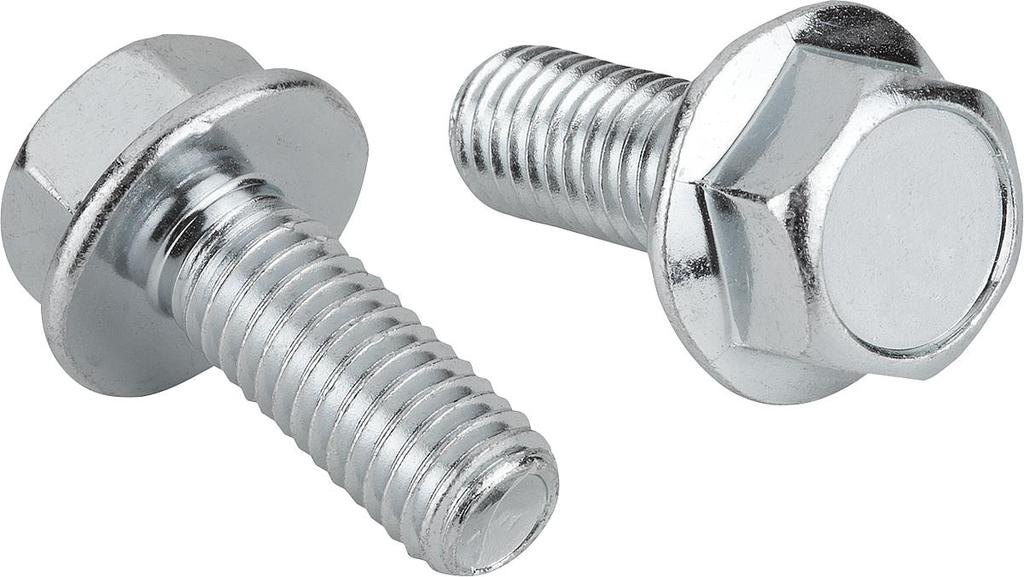

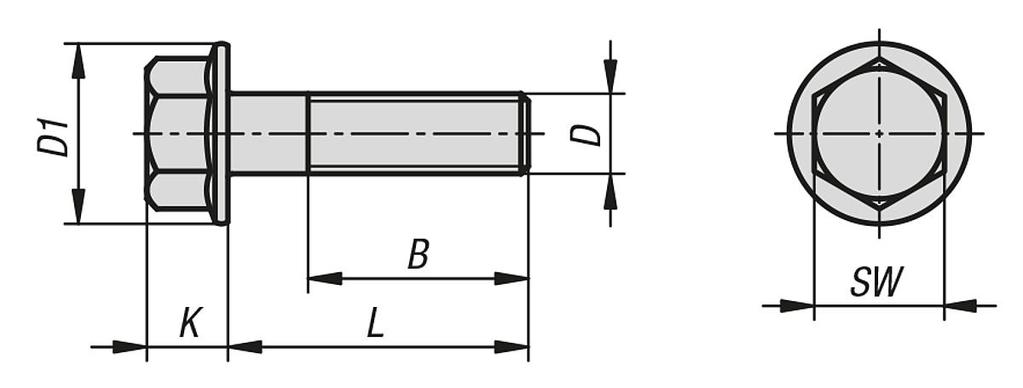

75 K1161 Hatlapfejű csavarok peremmel, EN 1665 Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél vagy nemesacél (A 2). Kivitel: Acél, 8.8 szilárdsági osztály, galvanikusan horganyzott. Acél, 10.9 szilárdsági osztály, galvanikusan horganyzott. Nemesacél, csupasz. Hatlapfejű csavarok peremmel, EN 1665 Rendelési szám Anyag Szilárdsági osztály D L B D1 SW K alaptest K X12 Acél 8.8 M ,2 10 6,6 K X16 Acél 8.8 M ,2 10 6,6 K X20 Acél 8.8 M ,2 10 6,6 K X25 Acél 8.8 M ,2 10 6,6 K X30 Acél 8.8 M ,2 10 6,6 K X12 Acél 8.8 M ,1 K X16 Acél 8.8 M ,1 K X20 Acél 8.8 M ,1 K X25 Acél 8.8 M ,1 K X30 Acél 8.8 M ,1 K X35 Acél 8.8 M ,1 K X40 Acél 8.8 M ,1 K X50 Acél 8.8 M ,1 K X60 Acél 8.8 M ,1 K X20 Acél 8.8 M ,3 15 9,2 K X25 Acél 8.8 M ,3 15 9,2 K X30 Acél 8.8 M ,3 15 9,2 K X35 Acél 8.8 M ,3 15 9,2 K X40 Acél 8.8 M ,3 15 9,2 K X50 Acél 8.8 M ,3 15 9,2 K X20 Acél 8.8 M , ,5 K X25 Acél 8.8 M , ,5 K X30 Acél 8.8 M , ,5 K X40 Acél 8.8 M , ,5 K X50 Acél 8.8 M , ,5 K X30 Acél 8.8 M ,4 K X35 Acél 8.8 M ,4 K X40 Acél 8.8 M ,4 K X45 Acél 8.8 M ,4 K X50 Acél 8.8 M ,4 1/2

76 K1161 Hatlapfejű csavarok peremmel, EN 1665 Rendelési szám Anyag Szilárdsági osztály D L B D1 SW K alaptest K X70 Acél 8.8 M ,4 K X12 Acél 10.9 M ,2 10 6,6 K X16 Acél 10.9 M ,2 10 6,6 K X20 Acél 10.9 M ,2 10 6,6 K X25 Acél 10.9 M ,2 10 6,6 K X30 Acél 10.9 M ,2 10 6,6 K X12 Acél 10.9 M ,1 K X16 Acél 10.9 M ,1 K X20 Acél 10.9 M ,1 K X25 Acél 10.9 M ,1 K X30 Acél 10.9 M ,1 K X35 Acél 10.9 M ,1 K X40 Acél 10.9 M ,1 K X25 Acél 10.9 M ,3 15 9,2 K X30 Acél 10.9 M ,3 15 9,2 K X40 Acél 10.9 M ,3 15 9,2 K X20 Acél 10.9 M , ,5 K X35 Acél 10.9 M , ,5 K X40 Acél 10.9 M , ,5 K X45 Acél 10.9 M , ,5 K X50 Acél 10.9 M , ,5 K X30 Acél 10.9 M ,4 K X35 Acél 10.9 M ,4 K X40 Acél 10.9 M ,4 K X45 Acél 10.9 M ,4 K X50 Acél 10.9 M ,4 K X60 Acél 10.9 M ,4 K X12 Nemesacél - M ,2 10 6,6 K X16 Nemesacél - M ,2 10 6,6 K X20 Nemesacél - M ,2 10 6,6 K X25 Nemesacél - M ,2 10 6,6 K X30 Nemesacél - M ,2 10 6,6 K X16 Nemesacél - M ,1 K X20 Nemesacél - M ,1 K X25 Nemesacél - M ,1 K X30 Nemesacél - M ,1 K X35 Nemesacél - M ,1 K X40 Nemesacél - M ,1 K X50 Nemesacél - M ,1 K X20 Nemesacél - M ,3 15 9,2 K X25 Nemesacél - M ,3 15 9,2 K X30 Nemesacél - M ,3 15 9,2 K X35 Nemesacél - M ,3 15 9,2 K X40 Nemesacél - M ,3 15 9,2 K X50 Nemesacél - M ,3 15 9,2 K X60 Nemesacél - M ,3 15 9,2 2/2

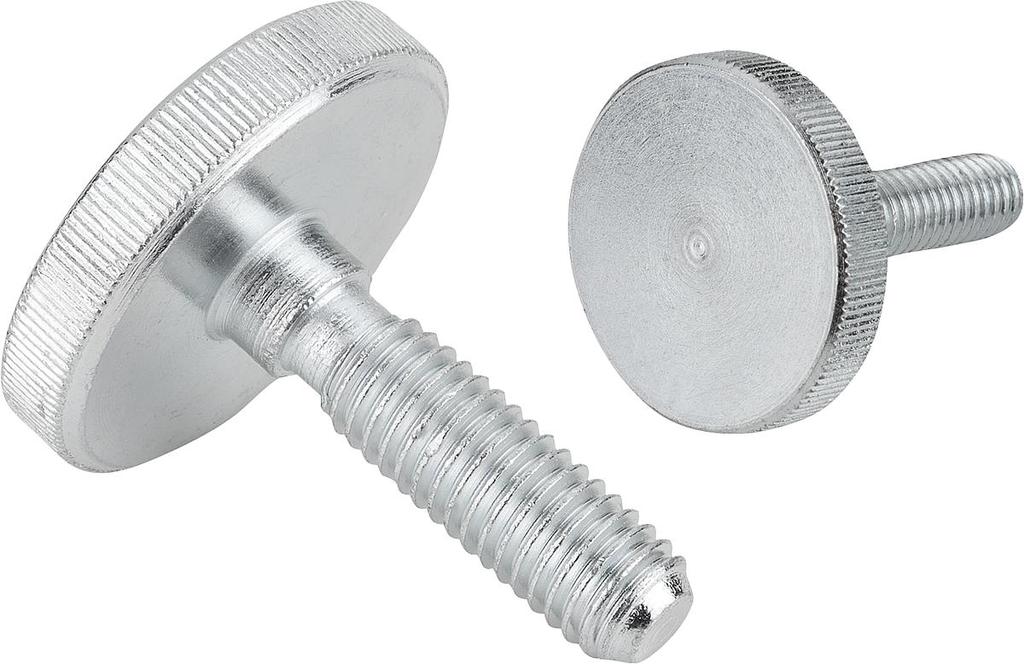

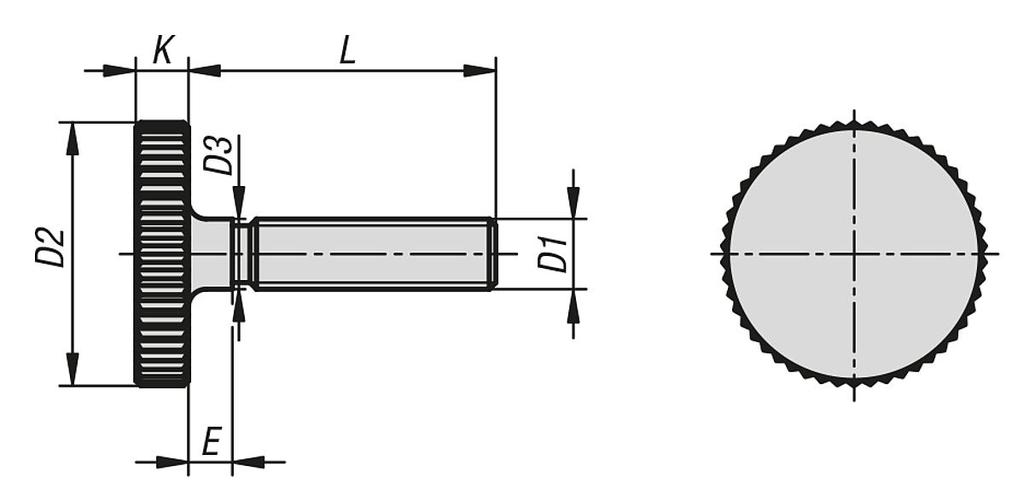

77 K1163 Recézettfejű csavarok, alacsony acél és nemesacél, DIN 653 Termékleírás / Termékillusztrációk Leírás Alapanyag: Acél vagy nemesacél (A1). Kivitel: Acél, 5.8 szilárdsági osztály, csupasz. Nemesacél, csupasz. Rajzok Recézettfejű csavarok, alacsony, acél és nemesacél, DIN 653 Rendelési szám Anyag D1 D2 D3 E K L alaptest K X10 Acél M ,5 10 K X12 Acél M ,5 12 K X16 Acél M ,5 16 K X8 Acél M ,5 8 K X10 Acél M ,5 10 K X12 Acél M ,5 12 K X16 Acél M ,5 16 K X20 Acél M ,5 20 K X10 Acél M K X12 Acél M K X16 Acél M K X20 Acél M K X25 Acél M K X30 Acél M K X12 Acél M K X16 Acél M K X20 Acél M K X25 Acél M K X30 Acél M K X35 Acél M K X40 Acél M K X16 Acél M K X20 Acél M K X25 Acél M K X30 Acél M K X35 Acél M /2

78 K1163 Recézettfejű csavarok, alacsony acél és nemesacél, DIN 653 Rendelési szám Anyag D1 D2 D3 E K L alaptest K X40 Acél M K X20 Acél M K X25 Acél M K X30 Acél M K X35 Acél M K X40 Acél M K X10 Nemesacél M ,5 10 K X12 Nemesacél M ,5 12 K X16 Nemesacél M ,5 16 K X8 Nemesacél M ,5 8 K X10 Nemesacél M ,5 10 K X12 Nemesacél M ,5 12 K X16 Nemesacél M ,5 16 K X20 Nemesacél M ,5 20 K X10 Nemesacél M K X12 Nemesacél M K X16 Nemesacél M K X20 Nemesacél M K X25 Nemesacél M K X30 Nemesacél M K X12 Nemesacél M K X16 Nemesacél M K X20 Nemesacél M K X25 Nemesacél M K X30 Nemesacél M K X35 Nemesacél M K X40 Nemesacél M K X16 Nemesacél M K X20 Nemesacél M K X25 Nemesacél M K X30 Nemesacél M K X20 Nemesacél M K X25 Nemesacél M K X30 Nemesacél M K X40 Nemesacél M /2

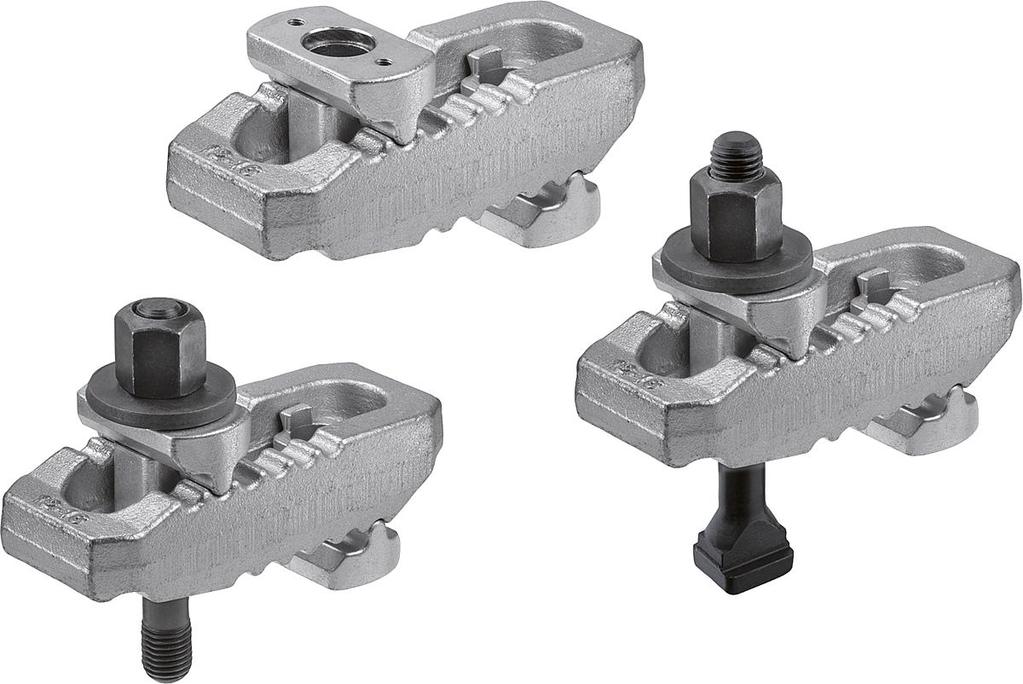

79 K1165 Szorítóvas, állítható Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél. Kivitel: A alak: nemesített és horganyzott. B alak: nemesített és horganyzott. Teljesen, csavarokkal T-hornyokhoz DIN 787, DIN 6340 alátéttel és DIN 6330B anyával. C alak: nemesített és horganyzott. Teljesen, tőcsavarral DIN 787, DIN 6340 alátéttel és DIN 6330B anyával. További információk: Az állítható szorítóvasak gyorsan és fokozatmentesen a befogási helyzethez igazíthatók. A szorítóvasak a végeiken különböző szorítóorrokkal rendelkeznek, így alkalmazástól függően elforgathatók. Ezáltal a szorítóvasak nagyon sokoldalúan használhatók nem csak a forgácsolásnál vagy a forgács nélküli megmunkálásnál, de a préselés és fröccsöntés területén is. Tartozékok: Támaszhosszabbítók K1204 Szorítóvas, állítható Rendelési szám Alak Jellegzetesség B B1 D E H szorítási tartomány H1 H2 H3 H4 L L1 L2 Horony névleges mérete Rögzítőcsavar(ok) Szorítóerő kn K A K A K A K A K A K B T-koronás anyával M10X K B T-koronás anyával M12X K B T-koronás anyával M12X K B T-koronás anyával M12X /2

80 K1165 Szorítóvas, állítható Rendelési szám Alak Jellegzetesség B B1 D E H szorítási tartomány H1 H2 H3 H4 L L1 L2 Horony névleges mérete Rögzítőcsavar(ok) Szorítóerő kn K B T-koronás anyával M12X K B T-koronás anyával M16X K B T-koronás anyával M16X K B T-koronás anyával M16X K B T-koronás anyával M16X K B T-koronás anyával M20X K B T-koronás anyával M20X K B T-koronás anyával M20X K B T-koronás anyával M20X K B T-koronás anyával M24X K B T-koronás anyával M24X K C tőcsavarral M12X K C tőcsavarral M12X K C tőcsavarral M12X K C tőcsavarral M12X K C tőcsavarral M16X K C tőcsavarral M16X K C tőcsavarral M20X K C tőcsavarral M20X K C tőcsavarral M20X K C tőcsavarral M20X K C tőcsavarral M24X K C tőcsavarral M24X /2

81 K1166 Központosító szorító kerek Termékleírás / Termékillusztrációk Leírás Alapanyag: Nemesítható acél. Kivitel: edzett (33-39 HRC) és barnított. További információk: A központosító fogó a munkadarab befogását és furatban való központosítását teszi lehetővé. Az ék alakú felületeken nagy szorítóerők érhetők el. A központosító fogók választhatóan hengeresfejű vagy süllyesztettfejű csavarral rendelhetők. Központosító fogók leszorító hatással. Rajzi hivatkozás: A H méret a magasságra vonatkozik D esetén. A alak: süllyesztettfejű csavarral B alak: hengeresfejű csavarral 1/4

82 K1166 Központosító szorító kerek Rajzok 2/4

83 K1166 Központosító szorító kerek Rajzok 3/4

84 K1166 Központosító szorító kerek Központosító fogó, kerek Rendelési szám Alak D D min. D max. H H1 L SW Szorítóerő kn Meghúzási nyomaték Nm K A M4 8 10,3 5,5 0,9 7,3 2,5 0,9 2,1 K A M ,3 6,4 1,1 9,1 3 1,5 4,3 K A M ,3 8,6 1,3 11,2 4 2,1 7,3 K A M ,5 1,6 16, K B M4 8 10,3 5,5 5,1 7,1 3 1,5 2,7 K B M ,3 6,4 6, ,5 5,4 K B M ,3 8,6 7,9 10, ,1 K B M ,5 10,4 15, /4

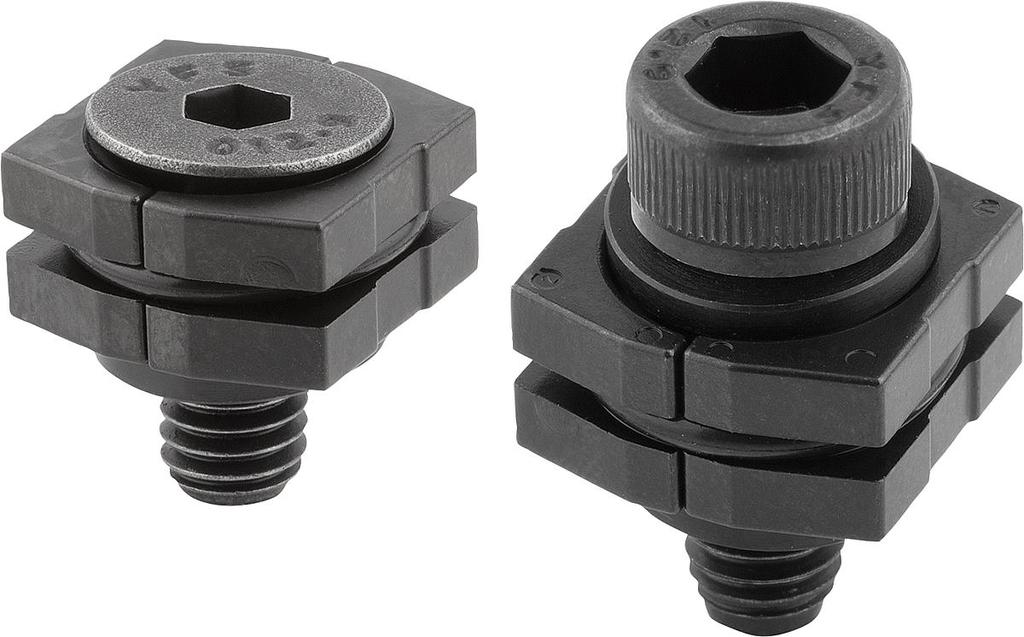

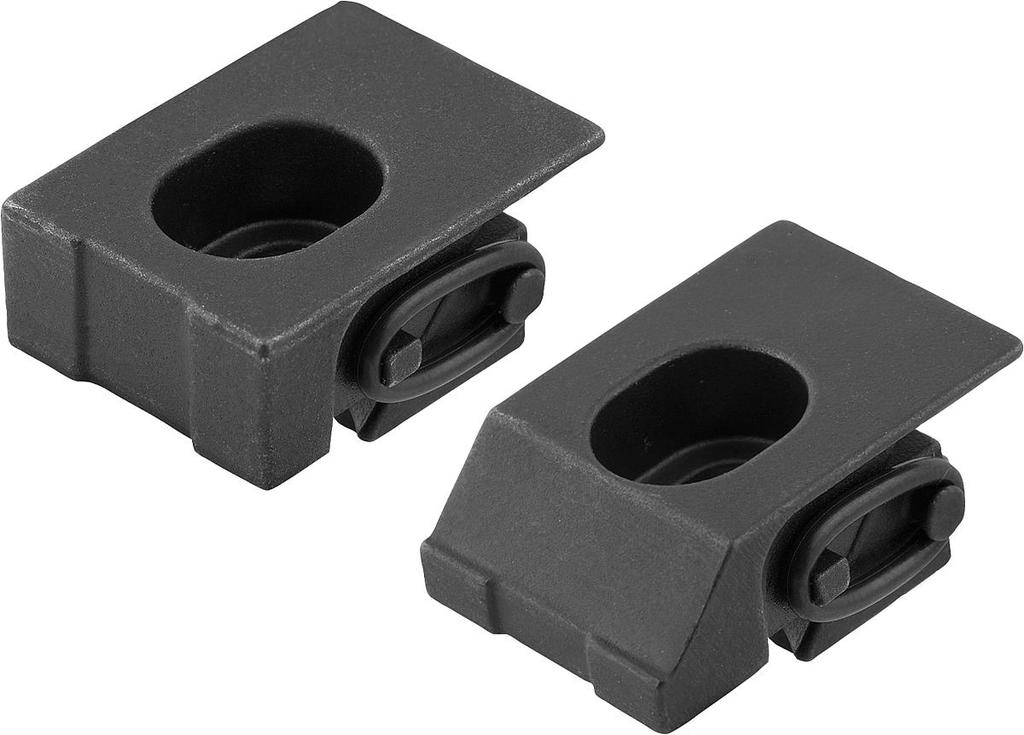

85 K1167 Szorítóékek Termékleírás / Termékillusztrációk Leírás Alapanyag: Nemesítható acél. Kivitel: Szorítópofák, edzett (33-39 HRC) és barnított. További információk: A szorítóékek működési elvük alapján többszörös megszorításra alkalmasak. Az ék alakú felületeken nagy szorítóerők érhetők el. A szorítóékek választhatóan hengeresfejű vagy süllyesztettfejű csavarral rendelhetők. Szorítóékek leszorító hatással. Rajzi hivatkozás: Az L méret a A méretre vonatkozik. A H méret a A méretre vonatkozik. Rajzok Szorítóékek Rendelési szám Kivitel Alak A min. A max. B D H L SW Szorítóerő kn K süllyesztettfejű csavarral A M5 7,5 9, ,3 K süllyesztettfejű csavarral A ,8 M6 8,7 9,3 4 3,5 7,3 K süllyesztettfejű csavarral A 18,5 21,5 18,4 M8 11,8 11, K hengeresfejű csavarral B M5 13,4 9, ,4 K hengeresfejű csavarral B ,8 M6 15,8 10,2 5 4,5 9,1 K hengeresfejű csavarral B 18,5 21,5 18,4 M8 21,2 14, Meghúzási nyomaték Nm 1/1

86 K1167 Szorítóékek Termékleírás / Termékillusztrációk Leírás Anyag: Nemesítható acél. Kivitel: Szorítópofák, edzett (33-39 HRC) és barnított. További információk: A szorítóékek működési elvük alapján többszörös megszorításra alkalmasak. Az ék alakú felületeken nagy szorítóerők érhetők el. A szorítóékek választhatóan hengeresfejű vagy süllyesztettfejű csavarral rendelhetők. Szorítóékek leszorító hatással. Rajzi hivatkozás: Az L méret a A méretre vonatkozik. A H méret a A méretre vonatkozik. 1) O-gyűrű Rajzok Szorítóékek Rendelési szám Kivitel Alak A min. A max. B D H L SW Szorítóerő kn K süllyesztettfejű csavarral A M5 7,5 9, ,3 K süllyesztettfejű csavarral A ,8 M6 8,7 9,3 4 3,5 7,3 K süllyesztettfejű csavarral A 18,5 21,5 18,4 M8 11,8 11, K hengeresfejű csavarral B M5 13,4 9, ,4 K hengeresfejű csavarral B ,8 M6 15,8 10,2 5 4,5 9,1 K hengeresfejű csavarral B 18,5 21,5 18,4 M8 21,2 14, Meghúzási nyomaték Nm 1/1

87 K1168 Lapos szorító Termékleírás / Termékillusztrációk Leírás Alapanyag: Nemesítható acél. Kivitel: edzett (33-39 HRC) és barnított. További információk: Ezekkel a lapos szorítókkal a különösen alacsony munkadarabok is beszoríthatók. Szorítóelem leszorító hatással. A szorítóelem és az ellentartó kompakt módon, egyetlen egységbe van beépítve. Rajzi hivatkozás: Az L1 méret a beszorított állapotra vonatkozik. 1/2

88 K1168 Lapos szorító Rajzok Lapos szorító Rendelési szám Alak B B1 C D D1 D2 H H1 H2 L L1 L2 T Szorítóerő kn Meghúzási nyomaték Nm K A M ,7 K A ,5 M ,4 K B M ,5 2,7 K B ,5 M ,5 5,4 2/2

89 K1168 Lapos szorító Termékleírás / Termékillusztrációk Leírás Alapanyag: Nemesítható acél. Kivitel: edzett (33-39 HRC) és barnított. További információk: Ezekkel a lapos szorítókkal a különösen alacsony munkadarabok is beszoríthatók. Szorítóelem leszorító hatással. A szorítóelem és az ellentartó kompakt módon, egyetlen egységbe van beépítve. Rajzi hivatkozás: Az L1 méret a beszorított állapotra vonatkozik. 1/2

90 K1168 Lapos szorító Rajzok Lapos szorító Rendelési szám Alak B B1 C D D1 D2 H H1 H2 L L1 L2 T Szorítóerő kn Meghúzási nyomaték Nm K A M ,7 K A ,5 M ,4 K B M ,5 2,7 K B ,5 M ,5 5,4 2/2

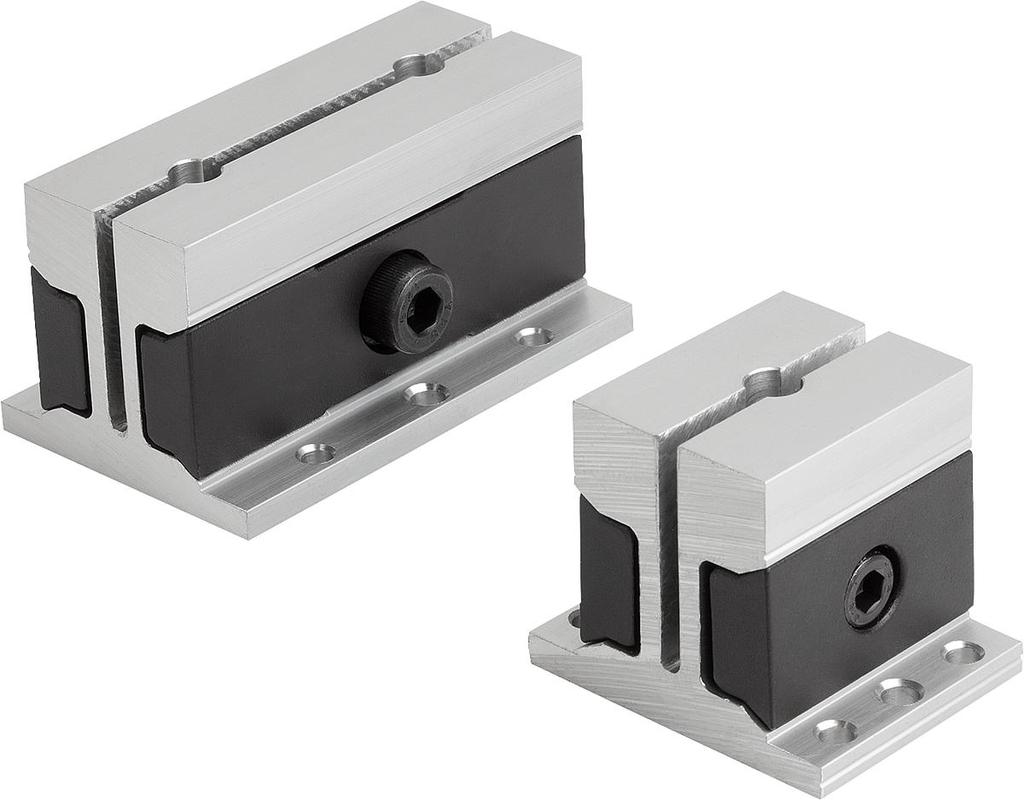

91 K1169 Alakos befogó, szögletes Termékleírás / Termékillusztrációk Leírás Alapanyag: Alaptest: alumínium. Szorítóék: nemesíthető acél. Kivitel: Alaptest, natúr színű, eloxált. Szorítóék: barnított. További információk: Az alakos befogót az oldalsó szorítócsavarral lehető működteti és a munkadarab kerületére szorítani. Egyszerű és kompakt kialakítása lehetővé teszi 2 munkadarab befogását is. A szorítási út max. 0,5 mm. A beillesztéshez a körvonalat befogótokmánnyal előre meg kell szorítani. Ehhez a mellékelt szorítógyűrűt kell használni. 1/4

92 K1169 Alakos befogó, szögletes Rajzok 2/4

93 K1169 Alakos befogó, szögletes Rajzok 3/4

94 K1169 Alakos befogó, szögletes Alakos befogó, szögletes Rendelési szám A B B1 D D1 D2 D3 D4 D5 D6 H H1 H2 L L1 S T Szorítóerő N K ,5 7,4 7 M3x0,5 M4x0,7 M , ,5 K ,5 7,7 7 M3x0,5 M4x0,7 M , K ,5 11,4 11 M3x0,5 M5x0,8 M , K ,5 11,4 11 M3x0,5 M5x0,8 M , Meghúzási nyomaték Nm 4/4

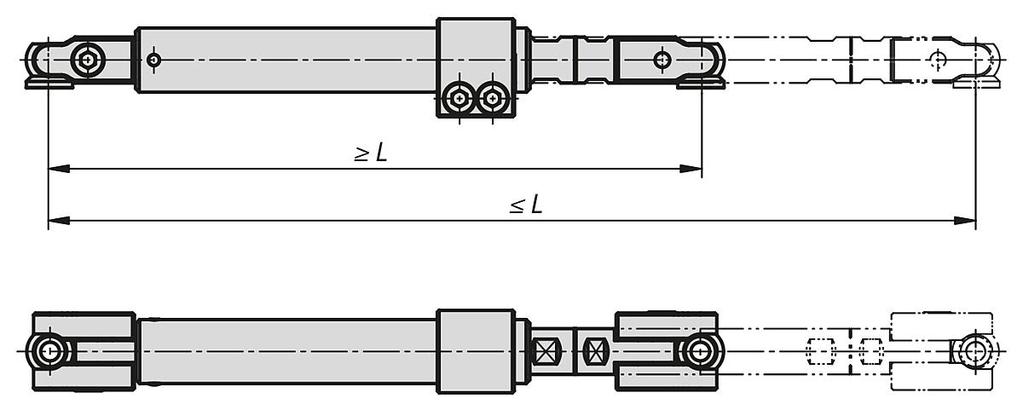

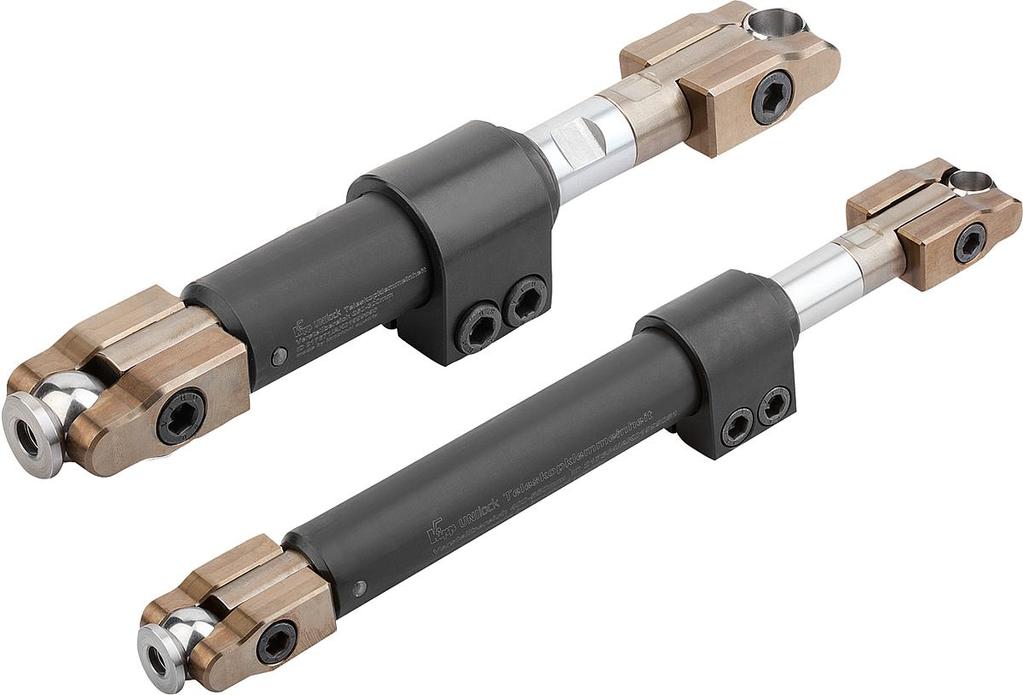

95 K1170 Teleszkópos szorítóegység Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Acél. Kivitel: Barnított. További információk: A teleszkópos befogóegység hosszirányban fokozatmentesen állítható. A rögzítő mechanizmussal a tengely biztonságosan rögzíthető húzásra és nyomásra. Szállítási terjedelem: 2x rögzítőkészlet, szorítógolyó gallérral. Teleszkópos szorítóegység Rendelési szám L min. L max. Súly kg K ,9 K ,5 1/1

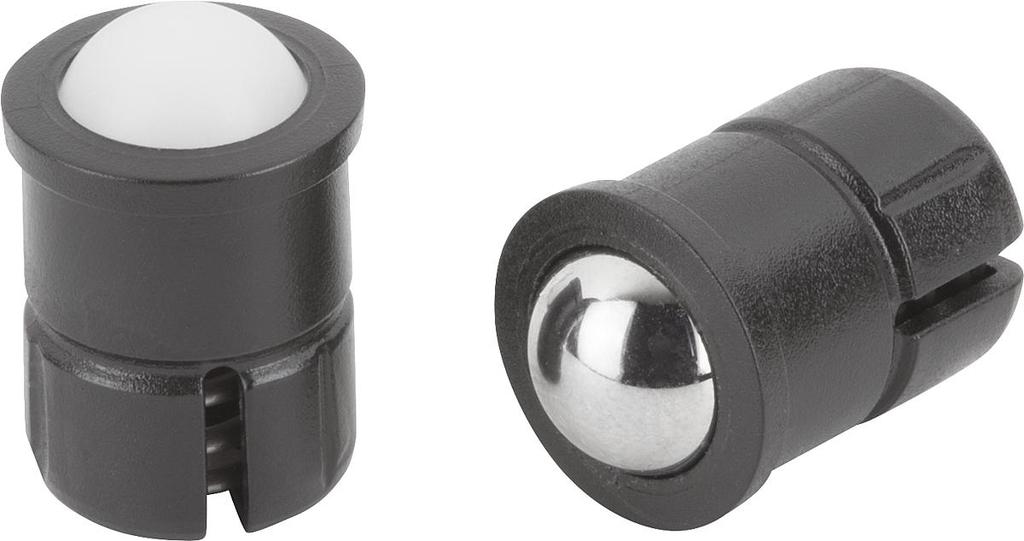

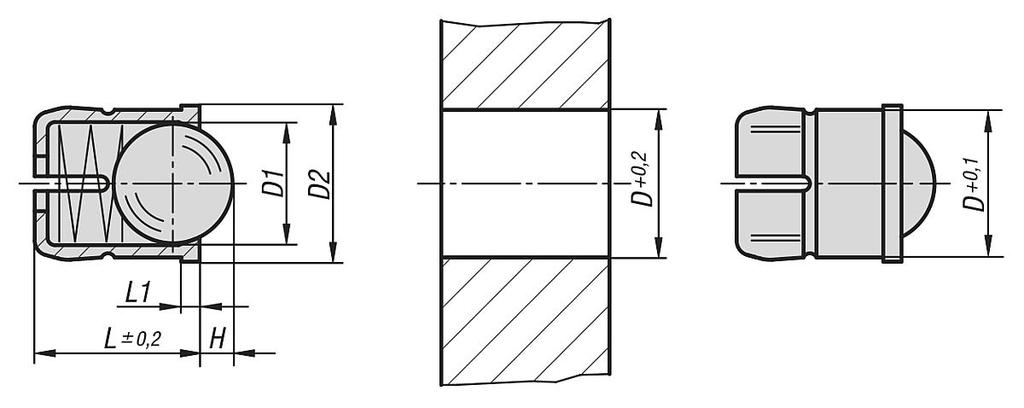

96 K1171 Rugós nyomótagok, sima kivitel, önszorító, műanyag Termékleírás / Termékillusztrációk Rajzok Leírás Alapanyag: Hüvely, termoplaszt. Rugó, nemesacél. Golyó, nemesacél vagy POM. Kivitel: Hüvely, fekete. Golyó, edzett, csupasz. További információk: A rugós szorítótalp önszorító képessége lehetővé teszi az egyszerű szerelést, valamint a biztonságos magasban való szerelést. Rugós nyomótagok, sima kivitel, önszorító, műanyag Rendelési szám Komponens anyaga D D1 D2 L L1 H Rugóerő, kezdeti F1 kb. N Rugóerő, végső F2 kb. N K Nemesacél 4 3 4, ,8 3 6,5 K Nemesacél 5 4 5, ,4 K Nemesacél 6 5 6, ,6 6,2 12,6 K Nemesacél 8 6,5 8, , ,4 K Nemesacél ,5 1,5 2,4 11,9 22,3 K Pom 4 3 4, ,8 3 6,5 K Pom 5 4 5, ,4 K Pom 6 5 6, ,6 6,2 12,6 K Pom 8 6,5 8, , ,4 K Pom ,5 1,5 2,4 11,9 22,3 1/1

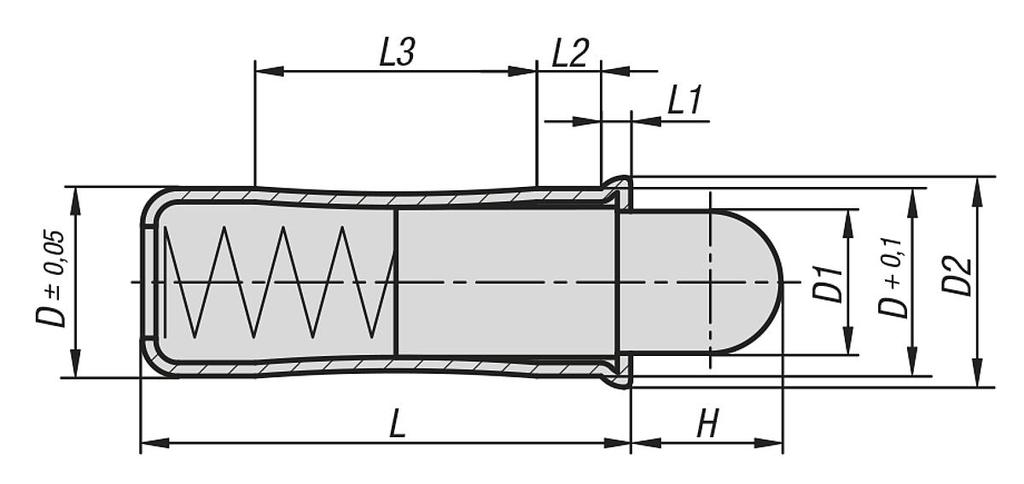

97 K1172 Rugós nyomótagok, sima kivitel Termékleírás / Termékillusztrációk Leírás Alapanyag: Hüvely és rugó, nemesacél. Golyó, nemesacél vagy POM. Kivitel: POM csap fehér hőálló +50 C. További információk: Sima kivitel bepréseléshez Rajzok Rugós nyomótagok, sima kivitel Rendelési szám Komponens anyaga D D1 D2 L L1 L2 L3 H Rugóerő, kezdeti F1 kb. N K Nemesacél 4 2,8 4,6 10,7 0,9 1,8 5,6 2,7 3 8,2 K Nemesacél 5 3,8 5,6 12 0,9 2, ,3 9 K Nemesacél 6 4,8 6, ,3 8,2 5,5 6,1 12 K Nemesacél 8 6,2 8,5 18 1,1 2,9 9,5 6,5 10,7 17 K Nemesacél ,5 4,2 14,3 8 16,2 29 K Pom 4 2,8 4,6 10,7 0,9 1,8 5,6 2,7 3 8,2 K Pom 5 3,8 5,6 12 0,9 2, ,3 9 K Pom 6 4,8 6, ,3 8,2 5,5 6,1 12 K Pom 8 6,2 8,5 18 1,1 2,9 9,5 6,5 10,7 17 K Pom ,5 4,2 14,3 8 16,2 29 Rugóerő, végső F2 kb. N 1/1
