1 Új T u n g a l o y Termékek

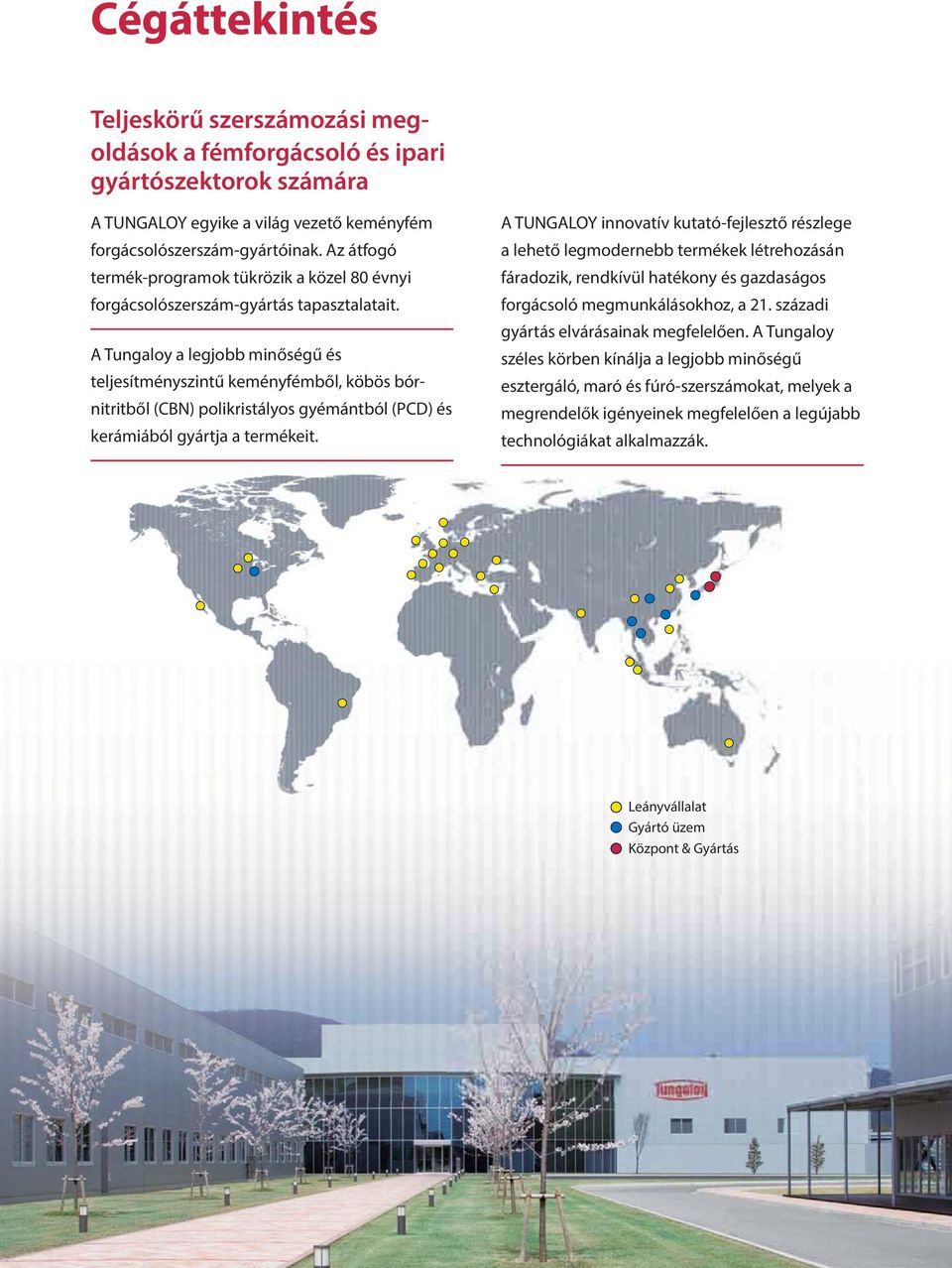

2 Cégáttekintés Teljeskörű szerszámozási megoldások a fémforgácsoló és ipari gyártószektorok számára A TUNGALOY egyike a világ vezető keményfém forgácsolószerszám-gyártóinak. Az átfogó termék-programok tükrözik a közel 80 évnyi forgácsolószerszám-gyártás tapasztalatait. A Tungaloy a legjobb minőségű és teljesítményszintű keményfémből, köbös bórnitritből (CBN) polikristályos gyémántból (PCD) és kerámiából gyártja a termékeit. A TUNGALOY innovatív kutató-fejlesztő részlege a lehető legmodernebb termékek létrehozásán fáradozik, rendkívül hatékony és gazdaságos forgácsoló megmunkálásokhoz, a 21. századi gyártás elvárásainak megfelelően. A Tungaloy széles körben kínálja a legjobb minőségű esztergáló, maró és fúró-szerszámokat, melyek a megrendelők igényeinek megfelelően a legújabb technológiákat alkalmazzák. Leányvállalat Gyártó üzem Központ & Gyártás

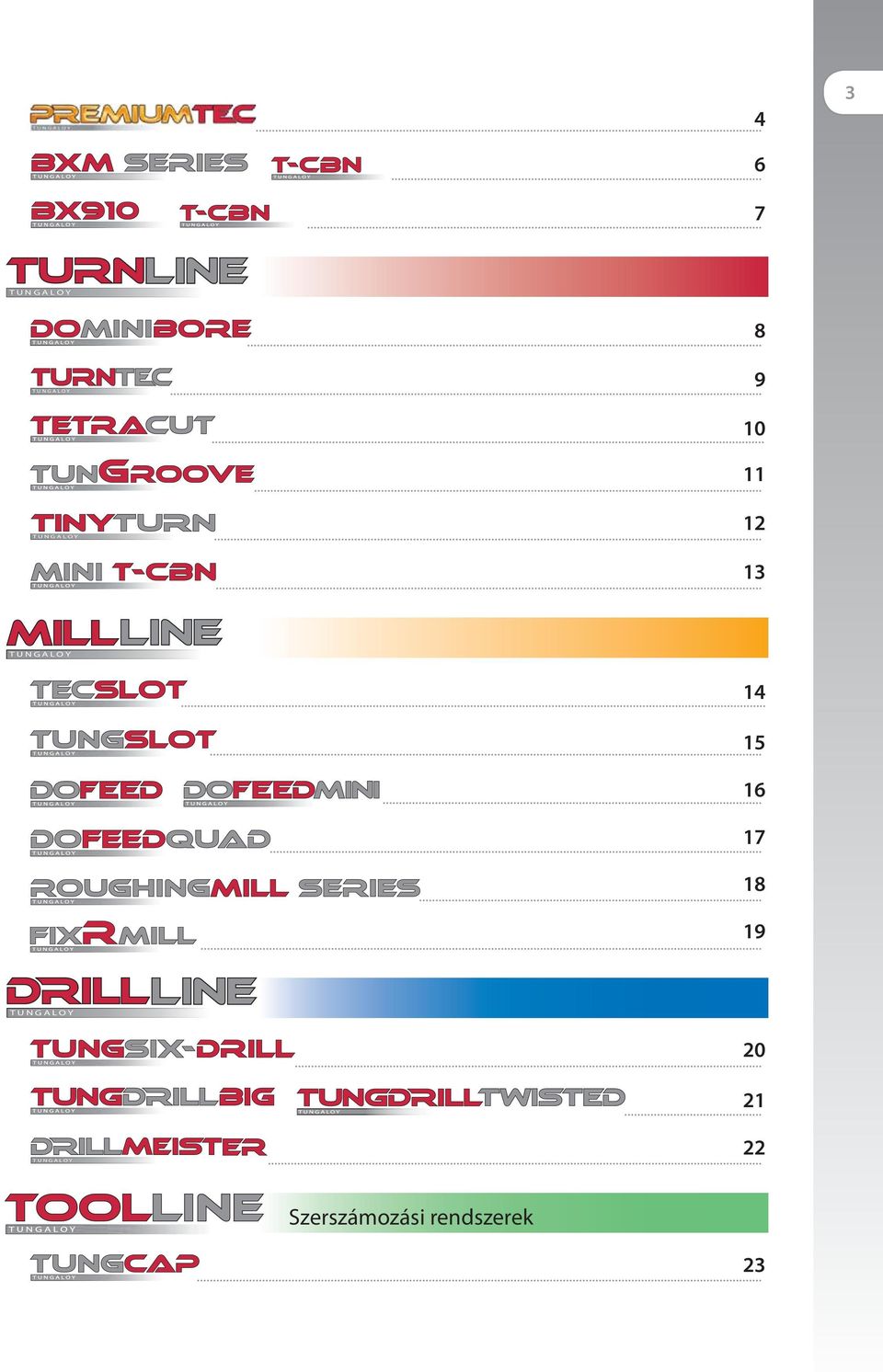

3 TUNGALOY 8 TUNGALOY TUNGALOY TUNGALOY TUNGALOY TUNGALOY 22 Szerszámozási rendszerek 23

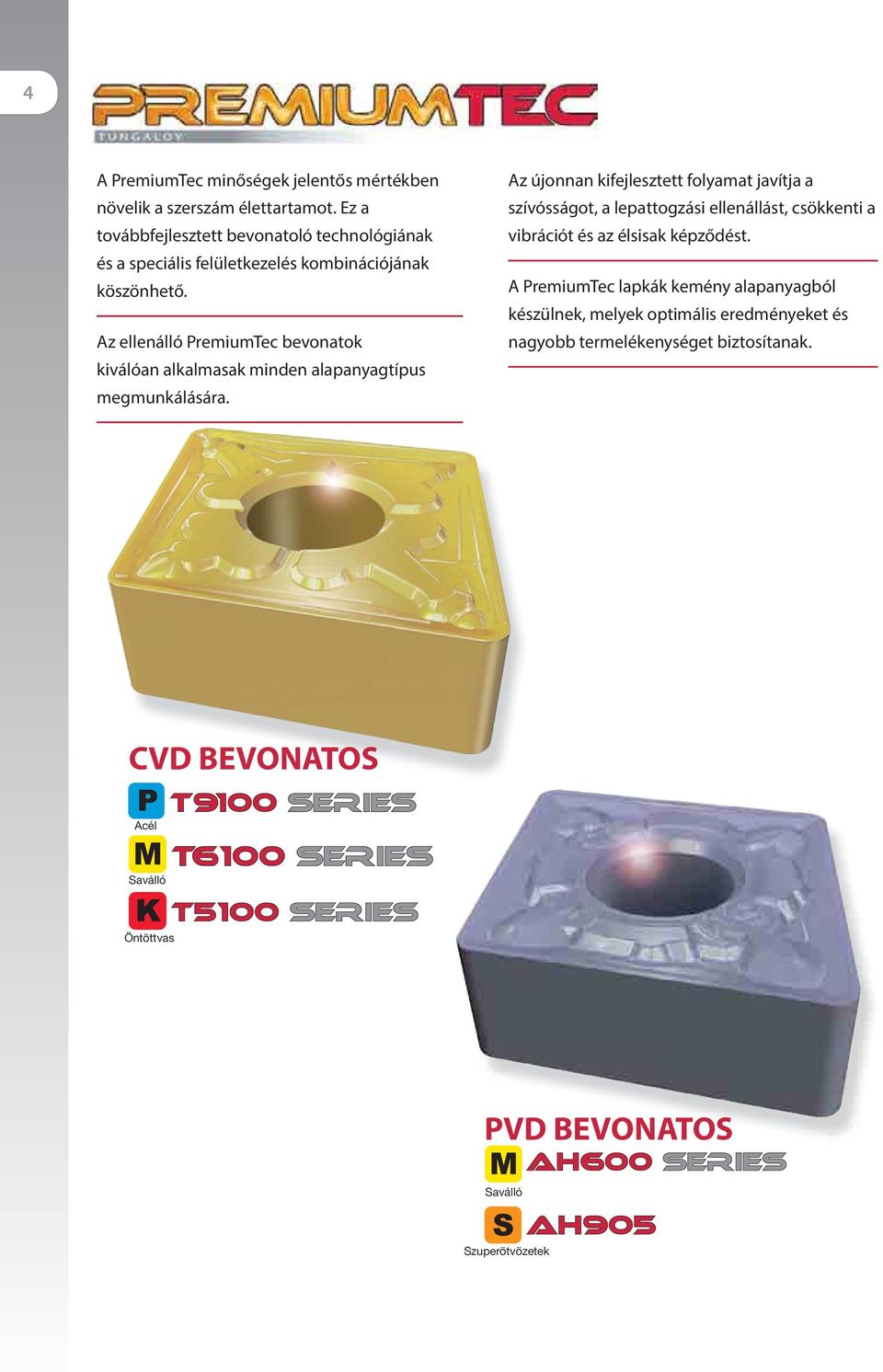

4 4 A PremiumTec minőségek jelentős mértékben növelik a szerszám élettartamot. Ez a továbbfejlesztett bevonatoló technológiának és a speciális felületkezelés kombinációjának köszönhető. Az ellenálló PremiumTec bevonatok kiválóan alkalmasak minden alapanyagtípus megmunkálására. Az újonnan kifejlesztett folyamat javítja a szívósságot, a lepattogzási ellenállást, csökkenti a vibrációt és az élsisak képződést. A PremiumTec lapkák kemény alapanyagból készülnek, melyek optimális eredményeket és nagyobb termelékenységet biztosítanak. CVD BEVONATOS Acél Saválló Öntöttvas T6100 SERIES T5100 SERIES PVD BEVONATOS Saválló Szuperötvözetek

5 5 T5100 SERIES CVD BEVONATOS Acél A T9100 sorozat minőségei új bevonatoló technológiákat, oszlopos stabilizációt és tapadási megerősítést egyesítenek. Ezek és a speciális felületkezelés kimagasló lepattogzási és kitöredezési ellenállást eredményez. A T9100 egy nagyon megbízható minőség acél esztergálásához. CVD BEVONATOS Öntöttvas A T5100 sorozat minőségei egy finomszemcsés Ti (C,N) kristályréteg és egy erős alapanyag kombinációi. Ez megnövelt szívósságot és repedési ellenállást biztosít, miáltal hosszabb éltartamú szerszámokat használhat többféle öntöttvas folyamatos és megszakított esztergálására. T6100 SERIES CVD BEVONATOS Saválló A T6100 sorozat minőségei az újonnan kifejlesztett alapanyag és az új bevonatolási technológia kombinációjának köszönhetően sokkal ellenállóbbak a tapadással, kicsorbulással és plasztikus deformációval szemben. A T6100 kiváló megoldás saválló acél megmunkálására hosszabb éltartamú szerszámokkal. PVD BEVONATOS Saválló Az AH600 egy új minőségsorozat saválló acélok megmunkálására. Az újonnan kifejlesztett Oxide PVD bevonattal együtt ez a széria a magasabb tapadási ellenállással rendelkező speciális alapanyagot alkalmazza. Emiatt ideális választás saválló acél alacsony és közepes sebességű megmunkálására. PVD BEVONATOS Szuperötvözetek Az új AH905 kombinálja a legújabb fejlesztésű, magas oxidáció-tűrésű, rétegelt (Al,Ti) N bevonatot és a finom szemcsés, nagy ütésállóságú keményfémet. Ez a legjobb megoldás szuperötvözetek megmunkálására.

6 6 Új CBN bevonatos minőségek edzett acél esztergálásához Az új BXM minőségekkel kimagasló szerszám éltartamot érhet el edzett acél simító megmunkálásánál. Ez a legújabb fejlesztésű bevonat jelentősen nagyobb tapadási ellenállásának köszönhető. Az új minőségek alkalmasak nagy sebességű forgácsolásra és megszakított megmunkálásokra is. Két minőség széles alkalmazhatósági tartománnyal BXM10 A legújabb fejlesztésű, kráteres kopásnak ellenálló CBN alapanyag miatt különösen alkalmas nagy sebességű megmunkálásokra. BXM20 Széles körben alkalmazható CBN minőség kimagasló lepattogzási ellenállással. Alkalmas megszakított megmunkálásokra és kéregedzett alkatrészek esztergálására. Az új BXM minőség széria tartalmaz simítóéllel rendelkező lapkákat is, melyek kiváló felületminőséget biztosítanak. Kétféle forgácstörő opcióból választhat, hogy kéregedzett alapanyagok megmunkálása során is kivételes eredményeket érhessen el.

7 7 Optimális megoldás centrifugálisan öntött vas nagy sebességű megmunkálásához A BX910 minőség alkalmas centrifugálisan öntött vas nagy sebességű megmunkálására, hosszabb és stabilabb szerszám éltartammal. A CBN részecskék optimalizált tartalma és szórása drasztikusan javítja a kopás- és lepattogzási ellenállást erősen koptató hatású öntöttvasak megmunkálásakor. Az új fejlesztésű hőálló kötőanyag nagy sebességű megmunkálások során is magas kopásállóságot garantál.

8 8 Kétoldalas lapkák Egy új, gazdaságos kétoldalas lapka a kis átmérőjű furatmegmunkálások minden típusához. A minimális belépési átmérő 12 mm. Az egyedi pozitív simítóél és az éles vágóélek csökkentik a vágóerőket, ezáltal meggátolva a rezonanciát. A kétoldalas lapkák a következő minőségekben érhetők el: AH725, finom szemcsés keményfém (Ti,Al)N, valamint a Cermet GT530 bevonatos Ti(C,N,O) és a Cermet NS530 bevonat nélküli.

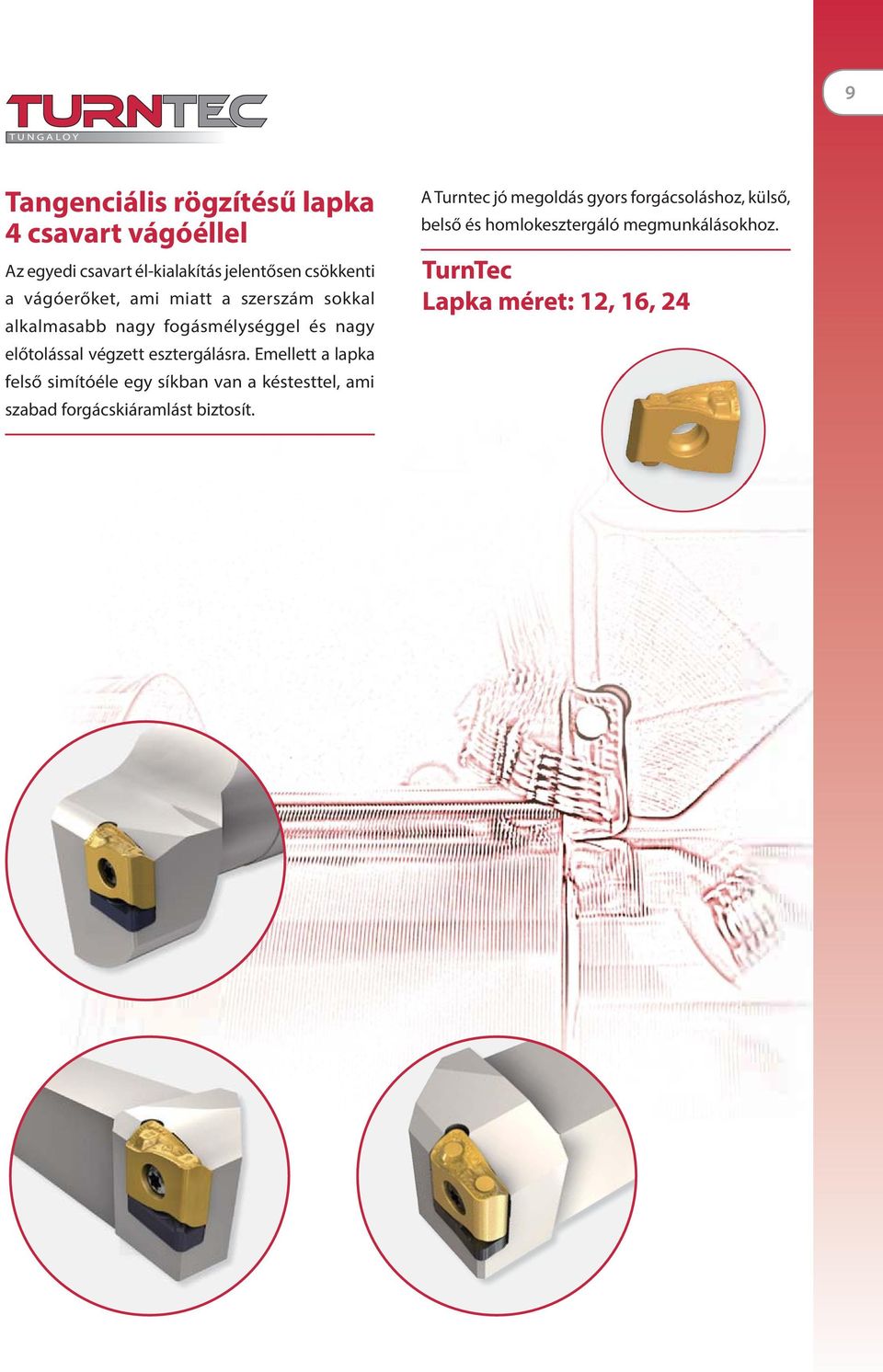

9 9 TUNGALOY Tangenciális rögzítésű lapka 4 csavart vágóéllel Az egyedi csavart él-kialakítás jelentősen csökkenti a vágóerőket, ami miatt a szerszám sokkal alkalmasabb nagy fogásmélységgel és nagy előtolással végzett esztergálásra. Emellett a lapka felső simítóéle egy síkban van a késtesttel, ami szabad forgácskiáramlást biztosít. A Turntec jó megoldás gyors forgácsoláshoz, külső, belső és homlokesztergáló megmunkálásokhoz. TurnTec Lapka méret: 12, 16, 24

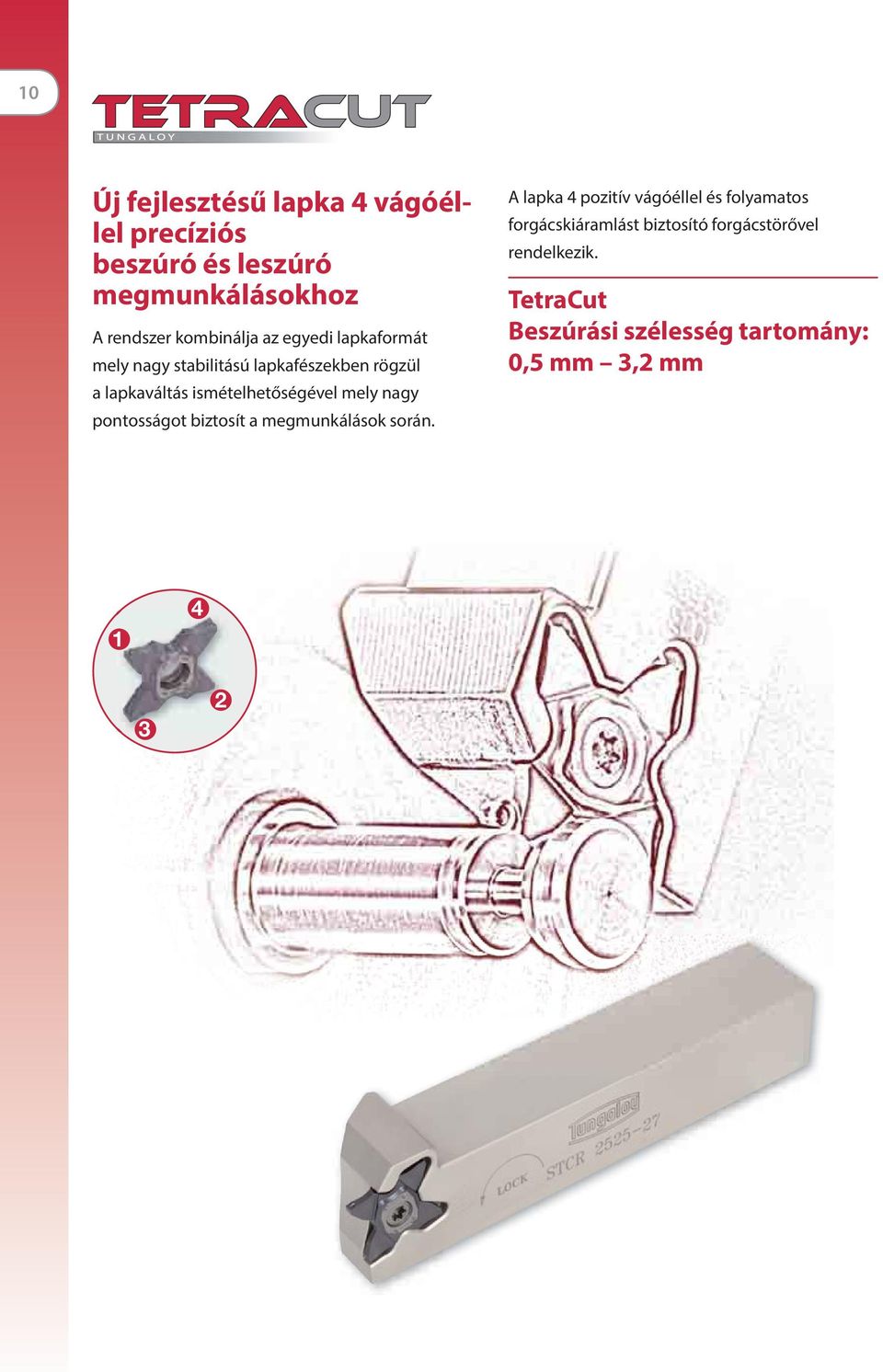

10 10 Új fejlesztésű lapka 4 vágóéllel precíziós beszúró és leszúró megmunkálásokhoz A rendszer kombinálja az egyedi lapkaformát mely nagy stabilitású lapkafészekben rögzül a lapkaváltás ismételhetőségével mely nagy pontosságot biztosít a megmunkálások során. A lapka 4 pozitív vágóéllel és folyamatos forgácskiáramlást biztosító forgácstörővel rendelkezik. TetraCut Beszúrási szélesség tartomány: 0,5 mm 3,2 mm

11 11 A TunGroove szerszámcsalád a megoldás széles beszúrási megmunkálásokhoz és széles alakos hornyokhoz. A rendszer jellemzője a fecskefarkú lapka, melyet nagyon merev felsőkörmös rögzítés tart a lapkafészekben, így alkalmassá téve azt nehéz megmunkálásokra. megmunkálásokhoz, és speciálisan köszörült, egyedi, a vásárlók igényei szerint készült lapkák is rendelhetőek. TunGroove Beszúrási szélesség tartomány: 10 mm 25 mm A lapkák forgácstörővel is elérhetők széles beszúró

12 12 TUNGALOY Tömör furatkések min. ø6 mm-es furatokhoz A rendkívül éles vágóél nagy pontosságú forgácsolást tesz lehetővé számos belső megmunkálásnál. Az éles vágóélek és a sima bevonatolt felület kiváló felületminőséget eredményez és meggátolja az élek lepattogzását. Minden furatmegmunkáló szár belső hűtőfolyadék nyílással rendelkezik, melyek közvetlenül a vágóélre irányítják a folyadékot. Ez kiváló forgácskiáramlást biztosít. 146 furatkés érhető el széles geometriatartományban, melyeket a legtöbb belső megmunkálástípushoz használhat. Minimális furat átmérő = ø6 mm

13 13 A legkisebb váltólapkás CBN lapka a világon A világ legkisebb váltólapkás furatkés szára edzett acél megmunkálásához 4,5 mm-es minimális furatmérethez. Ha a hagyományos forrasztott szerszámokkal hasonlítjuk össze, a Mini T-CBN sorozat a következőket biztosítja: Magasabb vágóél ismételhetőség Csökkentett szerszám csereidő Hosszabb szerszám éltartam alacsony vágósebességnél is

14 14 Rendkívül biztonságos rendszer horonymaráshoz A TecSlot sorozat a lehető legmegbízhatóbb horonymaró tangenciális rögzítésű lapkákkal. A szerszámtestek optimális tervezésű lapkafészke kiváló forgácskiáramlást biztosít. A TecSlot vágóél-szélesség tartománya 16 mm-től 25 mm-ig terjed. A TecSlot kétféle rögzítéssel érhető el: egy axiális és egy radiális nyomatékátvitellel. A lapkák jobbos és balos élűek, így egy szerszámhoz csak egyféle lapka szükséges. TecSlot Axiális meghajtás Maró átmérő tartomány: ø100 mm ø156 mm Radiális meghajtás Maró átmérő tartomány: ø100 mm ø250 mm

15 15 Az új horonymaró egyedi, 6 vágóélű lapkákat alkalmaz A TungSlot lapkáknak 3 jobbos és 3 balos vágóélük van. Ezáltal a TungSlot 6 vágóéle jelentős gazdaságossági előnyt nyújt. Az optimális tervezésű forgácshorony és az ideális vágóél geometria kombinációja kiváló forgácsolást és forgácskiáramlást biztosít. A TungSlot 5 lapkatípus 6,3 mm 16 mm szélességi tartomány megmunkálására alkalmas. TungSlot TSV / ASV típus Szélességi tartomány: 6,35 mm 8 mm Szerszám átmérőtartomány: TSV típus (Radiális meghajtás): ø101 mm ø203 mm ASV típus (Axiális meghajtás): ø76 mm ø203 mm TSW / ASW típus Szélességi tartomány: 9,5 mm 16 mm Szerszám átmérő tartomány: TSW típus (Radiális meghajtás): ø101 mm ø152 mm ASW típus (Axiális meghajtás): ø76 mm ø152 mm TSW típus (Radiális meghajtás) ASV típus (Axiális meghajtás)

16 16 Extra gyors megmunkálás, 4 élű lapkával a tökéletes anyageltávolításért Az új generációs DoFeed sorozat speciálisan kialakított 4 élű lapkái biztosan illeszkednek a szerszámtest lapkafészkeibe. A lapkageometria nagy, pozitív dőlésszöge drasztikusan csökkenti a vágóerőt, ezzel biztosítva a magas termelékenységet, acél, hőálló- és titánium ötvözetek nagyolása esetén. Forgácstörők nagy palettája, valamint a száras és feltűzhető szerszámkivitel teszi lehetővé, a széleskörű felhasználást. Különböző típusú gépeken, eltérő munkadarab befogások esetén is. Szerszám átmérő tartomány DoFeedMini: Száras kivitel: ø16 ~ 32 mm DoFeed: Feltűzhető kivitel: ø50 ~ 80 mm Száras kivitel: ø32 ~ 40 mm LNMU06 típus LNMU03 típus

17 17 Kétoldalas lapka 8 vágóéllel A nagy előtolású DoFeedQuad maró kétoldalas, négyzet alakú lapkái hihetetlen termelékenységet és gazdaságossági előnyöket biztosítanak. A DoFeedQuad merev rögzítése miatt különösen alkalmas rendkívül nagy előtolású homlokmarásra. Ez a rögzítő rendszer egyedülálló fecskefarok geometriával rendelkezik, amely által a rögzítőerő egy csavarral növelhető. A lapkák négyféle minőségben érhetők el. Ezek kibővítik a megmunkálható alapanyagok körét, a szerszám alkalmas acél, saválló acél és öntöttvas megmunkálására is. DoFeedQuad Homlokmaró átmérőtartomány: Ø50 mm ø125 mm

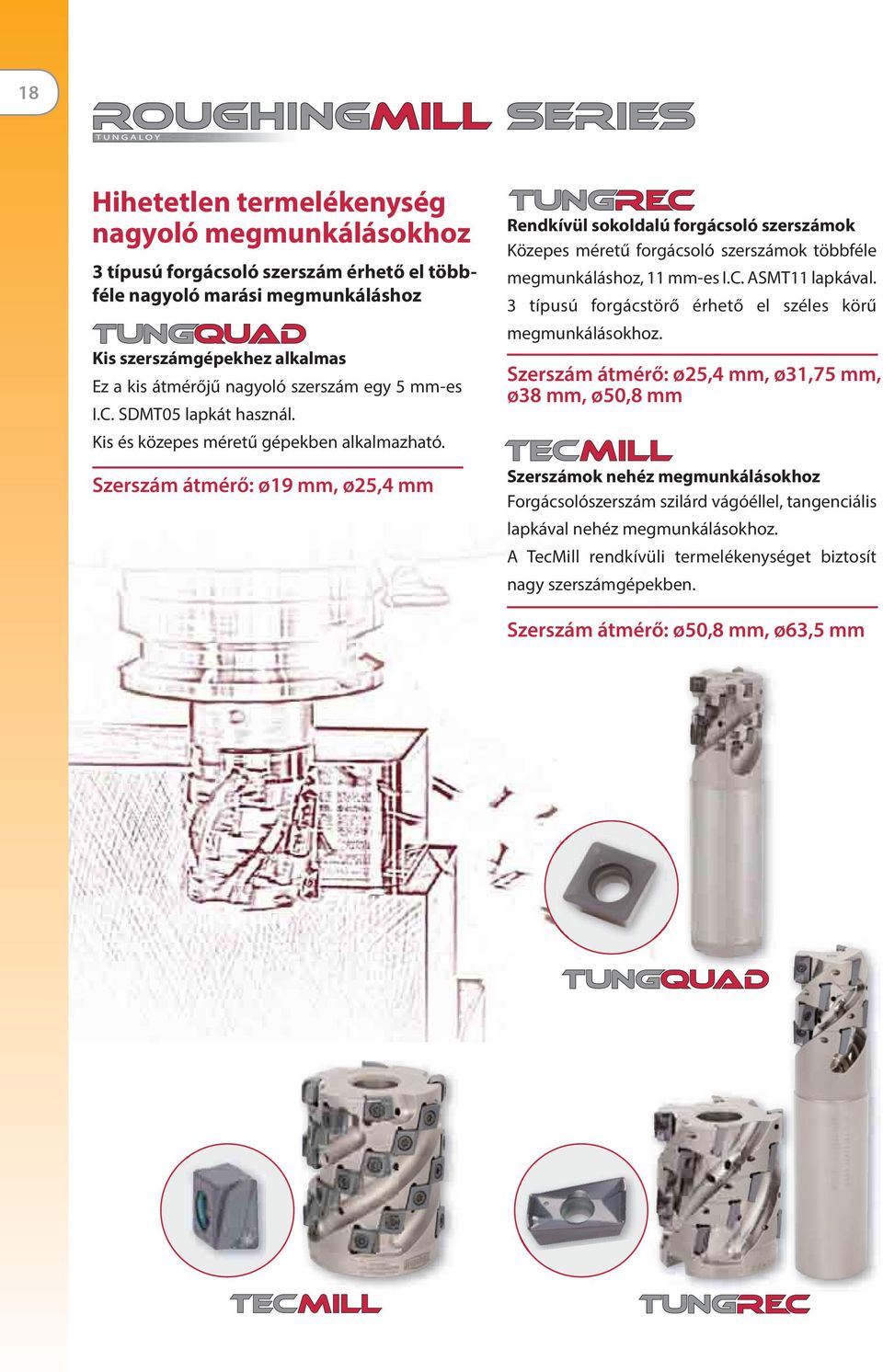

18 18 Hihetetlen termelékenység nagyoló megmunkálásokhoz 3 típusú forgácsoló szerszám érhető el többféle nagyoló marási megmunkáláshoz Kis szerszámgépekhez alkalmas Ez a kis átmérőjű nagyoló szerszám egy 5 mm-es I.C. SDMT05 lapkát használ. Kis és közepes méretű gépekben alkalmazható. Szerszám átmérő: ø19 mm, ø25,4 mm Rendkívül sokoldalú forgácsoló szerszámok Közepes méretű forgácsoló szerszámok többféle megmunkáláshoz, 11 mm-es I.C. ASMT11 lapkával. 3 típusú forgácstörő érhető el széles körű megmunkálásokhoz. Szerszám átmérő: ø25,4 mm, ø31,75 mm, ø38 mm, ø50,8 mm Szerszámok nehéz megmunkálásokhoz Forgácsolószerszám szilárd vágóéllel, tangenciális lapkával nehéz megmunkálásokhoz. A TecMill rendkívüli termelékenységet biztosít nagy szerszámgépekben. Szerszám átmérő: ø50,8 mm, ø63,5 mm

19 19 Nagy termelékenységű megoldás nehéz marási megmunkálásokhoz, turbinalapátokhoz és szerszámgyártás alkatrészeihez Új forgácsolószerszám egyedi, hat meghatározott irányú váltólapka rögzítéssel. A lapkafészekben lévő csap illeszkedik a lapka alján lévő csillag alakzatba, meggátolva ezzel a lapka megmunkálás közbeni elfordulását, és a 6 lapkaváltással biztosítja a maximális kihasználhatóságot. Az MJ forgácstörő alkalmas általános megmunkálásokra, míg az ML forgácstörő ideális alacsony vágóerőkkel történő megmunkálásokhoz. Rádiusz maró sorozat Száras kivitel Szerszám átmérő tartomány: ø31 mm ø38 mm Feltűzhető kivitel Szerszám átmérő tartomány: ø51 mm ø63,5 mm

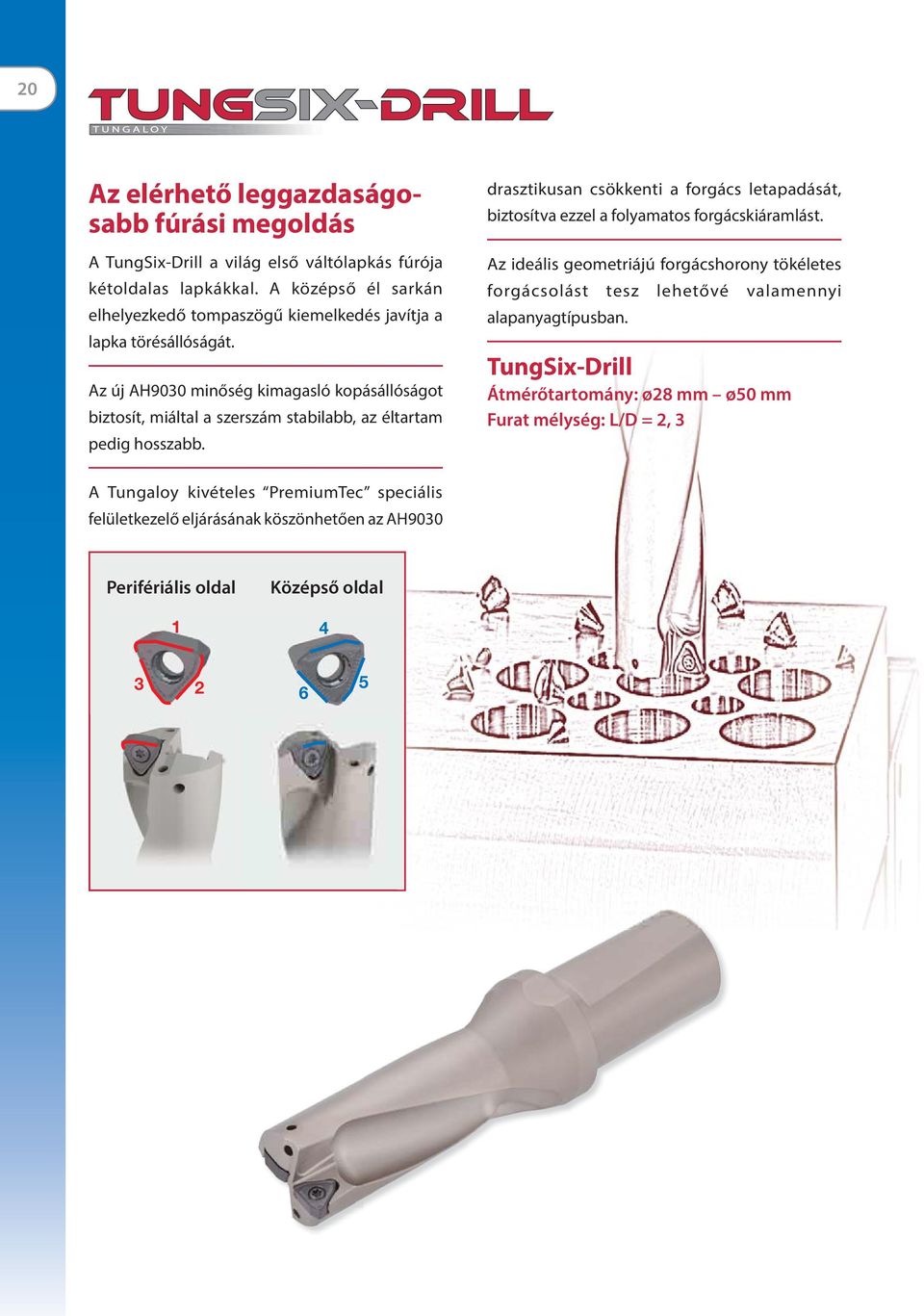

20 20 Az elérhető leggazdaságosabb fúrási megoldás A TungSix-Drill a világ első váltólapkás fúrója kétoldalas lapkákkal. A középső él sarkán elhelyezkedő tompaszögű kiemelkedés javítja a lapka törésállóságát. Az új AH9030 minőség kimagasló kopásállóságot biztosít, miáltal a szerszám stabilabb, az éltartam pedig hosszabb. drasztikusan csökkenti a forgács letapadását, biztosítva ezzel a folyamatos forgácskiáramlást. Az ideális geometriájú forgácshorony tökéletes forgácsolást tesz lehetővé valamennyi alapanyagtípusban. TungSix-Drill Átmérőtartomány: ø28 mm ø50 mm Furat mélység: L/D = 2, 3 A Tungaloy kivételes PremiumTec speciális felületkezelő eljárásának köszönhetően az AH9030 Perifériális oldal 1 Középső oldal

21 21 Egy sokoldalú sorozat széleskörű alkalmazhatóságra Alkalmas mindenféle fúrási megmunkálásra A TungdrillTwisted és a TungdrillBig rendkívül sokoldalú szerszámok, melyek számos alapanyagtípus megmunkálására alkalmasak, ugyanazokkal a lapkákkal. Négyféle forgácstörővel és négy minőségben, ezek a szerszámok a fúrási megmunkálások teljes skáláját lefedik. A DG típusú forgácstörő hihetetlen teljesítményt nyújt hosszúforgácsú acélok megmunkálásakor A DG típusú forgácstörő kimondottan alkalmas alacsony széntartalmú acélok és hosszúforgácsú acélok alacsony vágósebességgel történő megmunkálásához. Kitűnő forgácskiáramlás A TungdrillTwisted 2 csavart hűtőfolyadéknyílással rendelkezik, amely drasztikusan növeli a forgácskiáramlást, így meggátolja a szerszámtest sérülését. Nagy átmérőjű fúrásokhoz alkalmas A TungDrillBig mindössze négy fúrótest-típussal képes lefedni az ø57 mm-től ø81 mm-ig terjedő tartományt. Cserélhető távtartókat alkalmaz, melyekkel az átmérőt a Távtartó lapokkal állíthatja be. TungdrillTwisted Átmérő tartomány: ø12 mm ø50 mm Furat mélység: L/D = 2, 3, 4, 5 TungDrillBig Átmérő tartomány: ø57 mm ø80 mm Furat mélység: L/D = 2.5

22 22 TUNGALOY Az új rögzítő rendszer könnyű, biztonságos és pontos fejváltást tesz lehetővé A DrillMeister a legújabb fejlesztésű, innovatív cserélhető-fejű fúró széria, amely a tömör fúrók termelékenységét nyújtja a szabványos váltólapkás fúrók gazdaságosságával. Ezáltal csökkennek az állásidők, nő a forgácsolási arány, a felhasználó pedig könnyedén végezheti a lapkaváltásokat. el. Ez a kombináció több alkatrésztípushoz felhasználható, így csökkentve az átfutási időket. A DrillMeister sorozat a legtermelékenyebb és legköltséghatékonyabb megoldás a furatmegmunkáló folyamatokhoz. DrillMeister Átmérő tartomány: ø10 mm ø20 mm Furatmélység: L/D = 3, 5 A DrillMeister exkluzív élletörő adaptere stabil élletörést tesz lehetővé. 3 különböző megnevezésű és élletörési szögű lapka érhető

23 23 A TungHold kompakt szerszámtartó rendszerek családja maximális pontosságot nyújt, ami most az új TungCap gyorscserélő rendszerrel bővült. A TungCap az új gyorscserélő szerszámozási rendszer poligon kúppal. Ez egy nagyon pontos rendszer flexibilis szerszámgépekhez és CNC megmunkáló központokhoz. A TungCap rögzítése rendkívül merev, így biztosítva a magas ismételhetőséget. A TungCap-et alkalmazhatja a Turning A külső szerszámbefogókkal és a Tungaloy TungCut szériával is, többféle beszúró megmunkálásban.

24 Érdeklődjön a Tungaloy további megoldásairól Minden jog fenntartva 02\
