1 Szerszámok a hatékony leszúráshoz és beszúráshoz

2 Darabolásra felkészítve A CoroCut QD a piacon kapható legerősebb és legkorszerűbb leszúró- és beszúrószerszám. Tökéletesen alkalmas bármilyen anyag esetén a biztonságos leszúráshoz és mély horony megmunkáláshoz bármilyen típusú géppel. A legszélesebb, legmélyebb vagy legkeskenyebb hornyokhoz A CoroCut QD lapkák és leszúrópengék most vastagabbak, mint valaha tökéletes, ha nagy mennyiségű anyagot kell eltávolítani széles vagy mély hornyokból vagy zsebekből. Ha az anyagmegtakarítás a fő szempont, mi kínáljuk a legkisebb leszúrási szélességeket. Kiváló forgácskezelés és megnövelt éltartam A CoroCut QD felső és alsó hűtőközeghozzávezetéses hűtési rendszere lehűti a forgácsolási zónát a jobb forgácskezelés, a hosszabb éltartam és a magasabb forgácsolási adatok érdekében. Egyszerű hűtőközeg-csatlakoztatás A plug-and-play csatlakozóelemekkel egyszerű a belső hűtőközeg-hozzávezetésű szerszámok használata. A csatlakozóelemek lefedik a legelterjedtebb gépcsatlakozókat a szárak és leszúrópengék, valamint QS ütközők könnyű csatlakoztatásához csúszófejes gépeken. Nincs szükség az összeszerelést lassító tömlőkre és csövekre. Darabolásra felkészítve Az erős ötvözetből készült és stabil befogással rendelkező pengék a megbízható daraboláshoz és mély beszúráshoz lettek optimalizálva. Megerősített pengék is kaphatók tökéletesek a nagy kinyúlásokhoz.

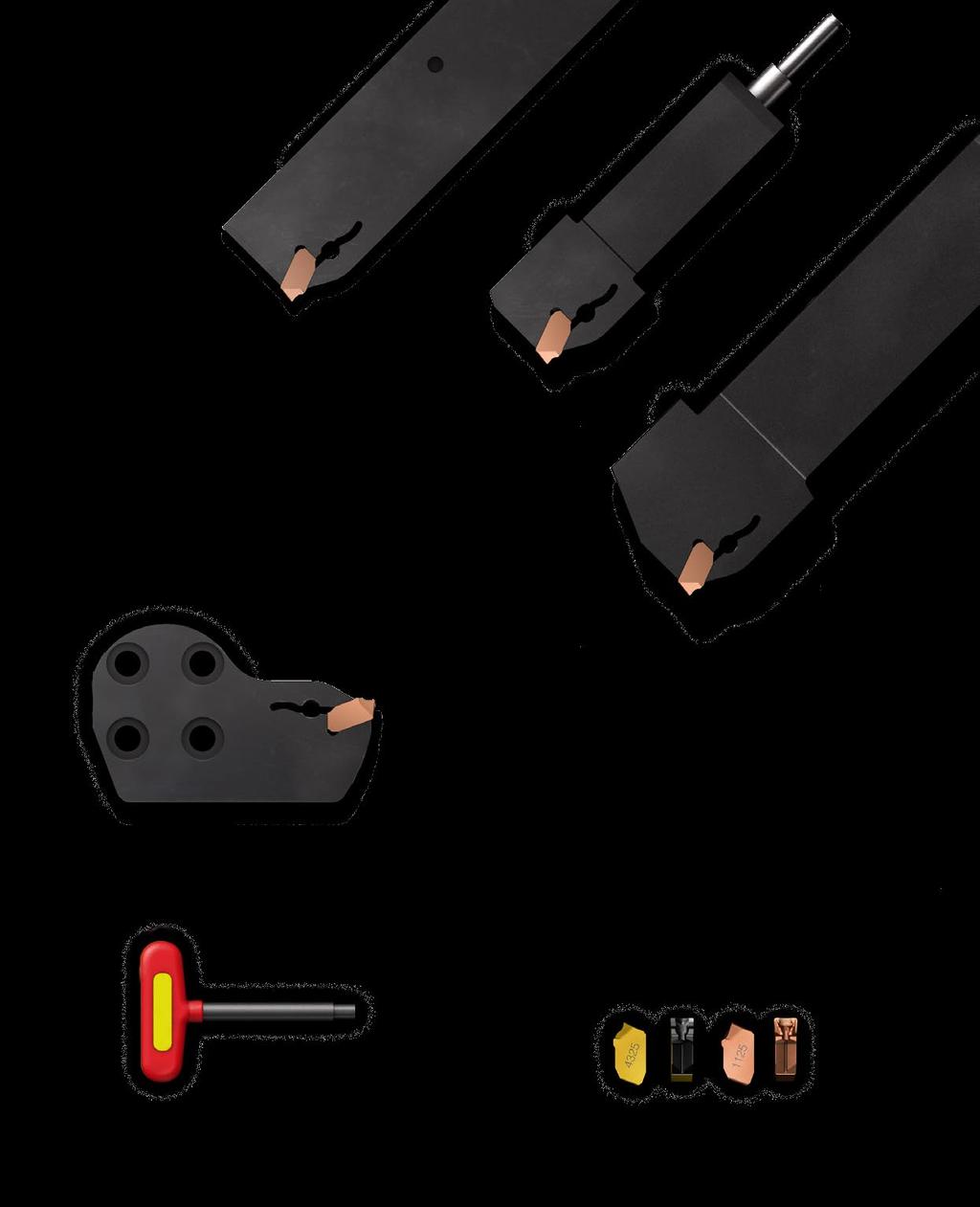

3 Penge QS-hasáb szár Rugalmas szerszámozási lehetőségek A CoroCut QD szerszámválaszték tartalmaz leszúrópengéket, hasáb- és QS-szárakat csúszófejes szerszámgépekhez. A CoroTurn SL pengék alkalmazása lehetőséget nyújt a moduláris megmunkálásra. Hasáb szár SL-penge Ezek a lapkák nem hagyják cserben Az élnél nagy forgácsolóerők ébrednek, ezért a CoroCut QD lapkageometriái körültekintően lettek megtervezve a jó forgácsképzés, nagy mértékű stabilitás és a jó hűtőfolyadék-ellátás érdekében. A minden anyagban kiváló élvonalbiztonságot nyújtó típusokkal együtt olyan lapkákat kínálunk, amelyek kitűnően teljesítenek minden darabolási műveletben, beleértve a Wiper lapkákat az extra felületi minőség eléréséhez. Zökkenőmentes lapkaváltás és stabilitás A befogás sínes lapkafészekkel és gyorskioldó kulccsal rendelkezik, amely szükségtelenné teszi a nyomatékkulcs használatát. Ez nemcsak jó stabilitást és megfelelő szorítóerőt, hanem akadálytalan lapkacserét is garantál. GC4325 lapkaminőség és Inveio nagy kopásállóság és hosszú éltartam acél és öntöttvas alkalmazásokban. További információk és lapkajavaslatok:

4 A hűtőfolyadék hatása A hosszú éltartam és a kevesebb leállás titka a jó forgácsvezetés. Ezt az alsó és felső hűtőközeg-hozzávezetés kombinálásával értük el, amelyek hatásai alacsony és magas nyomáson is érezhetőek. A hűtőközeg szintén kulcsfontosságú a kiváló felületi minőség eléréséhez is. Tekintse meg a CoroCut QD és CoroCut 1-2 termékválasztékainkat, hogy működés közben lássa a hűtőközeg-hozzávezetés hatékonyságát. A CoroCut QD és a CoroCut 1-2 szerszámok is rendelkeznek alsó és felső hűtőközeghozzávezetéssel. Miért? A felső és alsó hűtőközeg-hozzávezetés javítja az éltartamot és a forgácskezelést. Hatása az adott megmunkálási feltételektől függ. Néha elég egy hűtőközeg-hozzávezetési lehetőség is, de tíz alkalomból kilencszer a legjobb eredmények a kettő együttes használatával születnek. Mikor javasolt a felső hűtőközeghozzávezetés használata? A felső hűtőfolyadék-hozzávezetés javítja a forgácskezelést, amely a hosszú éltartam és a kevesebb gépleállás kulcsa. Emellett képes csökkenteni az élrátétképződést amely egy gyakori kopástípus ezeknél az alkalmazásoknál. Akkor mit ad hozzá az alsó hűtőközeghozzávezetés a művelethez? Az alsó hűtőközeg-hozzávezetés hatékonyan szabályozza a hőmérsékletet a forgácsolóélnél, amely csökkenti a szerszámkopást és növeli a stabilitást. Javítja a forgácseltávolítást is. Láttuk, hogy az alsó hűtőfolyadék-hozzávezetés nagy előnyöket biztosít hosszú forgácsolásnál, ahol gyakran a hőmérséklet a korlátozó tényező. Felső és alsó hűtőfolyadék-hozzávezetés mikor melyiket érdemes használni? Gyors kérdések és válaszok Antti Wikströmmel, a Sandvik Coromant P&G alkalmazási szakértőjével Tehát a magas fokú termelékenység titka a hűtőközeg-hozzávezetés? Igen, de nem kizárólag. A hűtőközeg forgácsolási zónába juttatásánál sokat segít a plug and play csatlakozóelemek széleskörű választéka is, amelyek szükségtelenné teszik az időrabló tömlőket és csöveket.

5 CoroCut QD teljesítmény Ügyfél Alkatrész A munkadarab anyaga Szerszám Autóalkatrész-beszállító Szelep, leszúrás D46 mm-es rúd , ferrites/martenzites rozsdamentes acél (200 HB) QD-RFG26C2525A Lapka QD-NG CR 1135 Forgácsolási adatok Versenytárs pengéje CoroCut QD hűtőközeg-hozzávezetés nélkül Belső hűtőközeghozzávezetésű CoroCut QD penge v c m/perc (ft/perc) 85 (279) 85 (279) 105 (344) f n mm/ford (col/ford) 0,15 (0,006) 0,15 (0,006) 0,17 (0,007) a p mm (col) 3 (0,12) 3 (0,12) 3 (0,12) Eredmények Éltartam/él, db Éltartam-növekedés - 46% 83% Tegye magasabbra a mércét a termelékenység tekintetében Ha egy CoroCut QD pengére vált a jelenlegi szerszámblokkjában, azonnal érzékelni fogja az előnyeit az anyagmegtakarítás és a termelékenység tekintetében, még hűtőközeg-hozzávezetés nélkül is. A belső alsó és felső hűtőközeg-hozzávezetéssel szerelt CoroCut QD szerszámmal a termelékenység és költséghatékonyság egy teljesen új szintjét lehet elérni.

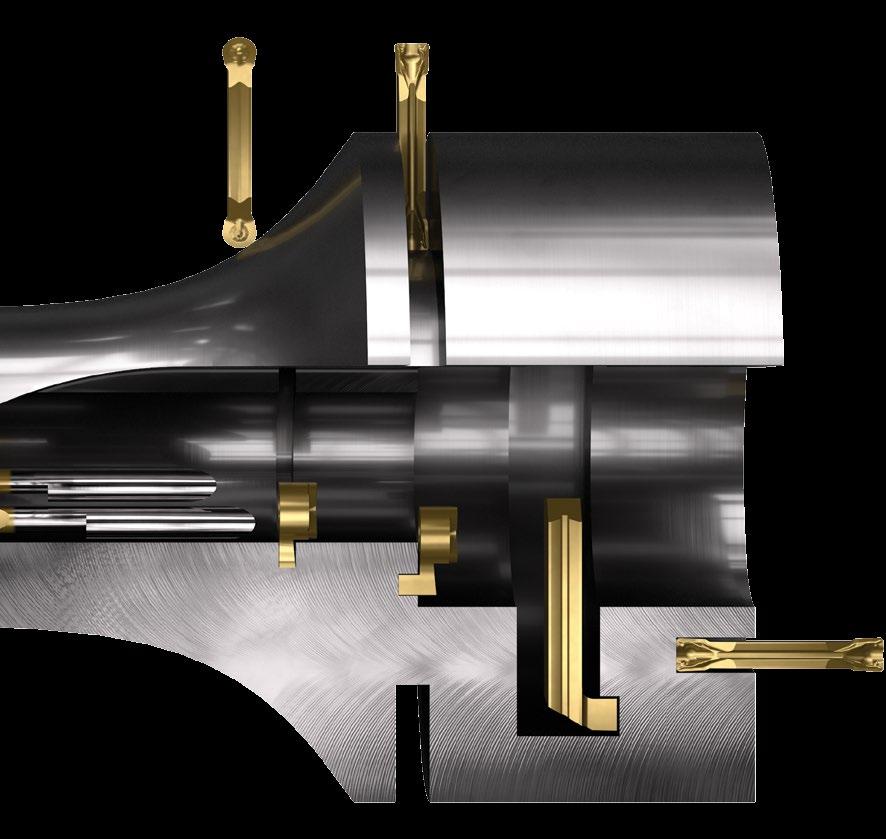

6 A megfelelő szerszámok minden művelethez CoroCut 3: Keskeny leszúrás és precíziós beszúrás a legkisebb szélességekhez is. CoroThread 254: A t-sínes ilock csatlakozófelülettel felszerelve ezek a lapkák tökéletesek Seegergyűrűk és más kis mélységű hornyok stabil megmunkálásához. CoroCut XS: A tökéletes nagy pontosságú szerszám a kicsi és karcsú alkatrészek külső megmunkálásához. CoroCut QD: Erős és stabil, intelligens hűtőközeghozzávezetéssel, ez a rendszer kiváltképpen hatékony darabolásnál vagy mély hornyok megmunkálásánál, és kiválóan teljesít nagy kinyúlás esetén.

7 CoroTurn XS: Ezek a tökéletes lapkaelhelyezéshez tervezett szerszámok leginkább rendkívül kicsi, precíz furatok belső megmunkálásához és homlokbeszúráshoz megfelelőek. CoroCut 1-2: A szilárd rugós befogás és a széles választék miatt a CoroCut 1-2 az elsősorban ajánlott megoldás mindenféle beszúráshoz. Kiválóan használható daraboláshoz és profilmegmunkáláshoz is! CoroCut MB: Nagy pontosságú alkatrészek belső megmunkálásához. Tökéletes a nagy kinyúlások mellett végzett munkához. További információk leszúró- és beszúrószerszámainkról:

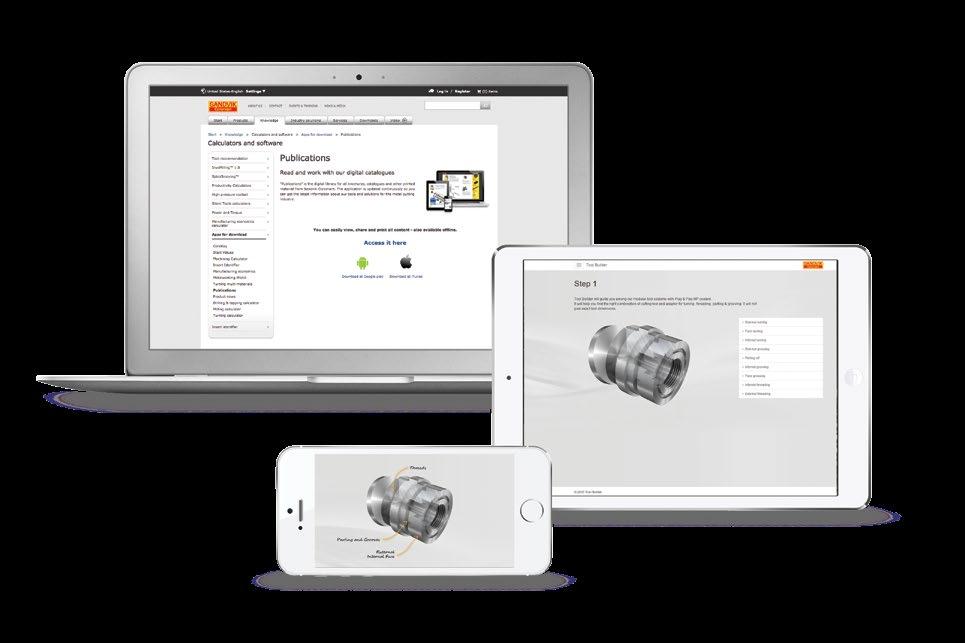

8 Könnyű megmunkálás Gyorsan megtalálhatja a megfelelő forgácsolószerszám és csatlakozóelem kombinációt A szerszámépítő alkalmazásunk képes minden esztergaszerszámhoz plug and play megoldásokat javasolni. Egyszerűen válassza ki a kívánt műveletet és gépi csatlakozófelületet, és azonnal látni fog egy 3D számítógépes modellt az adott feladathoz legmegfelelőbb szerszámozási összeállításról. További információk: Első számú választásra vonatkozó javaslatok Nem tudja, hogyan kezdjen neki egy megmunkálási feladatnak? A First Choice alkalmazásunk szakértői tanácsokat biztosít a kezdéshez szükséges szerszámokhoz. Válassza ki az alkalmazást, és a rendszer szakértői javaslatokat fog felkínálni: com/firstchoice Találja meg és rendelje meg a kívánt szerszámokat Lapozza át a Leszúrási és Beszúrási katalógusunkat, ahol könnyen megtalálhatja és megrendelheti a megfelelő szerszámokat a megmunkálási műveletéhez. Katalógusunk offline és online módon is elérhető: Székhely: AB Sandvik Coromant SE Sandviken, Svédország info.coromant@sandvik.com C-2940: 158 ENG/01 Sandvik Coromant 2015
