1 Silent Tools TM Termelékenység keskeny szerszámokkal

2 Középpontban a rezgések csökkentése A rezgésekre hajlamos műveletek állandó fenyegetést jelentenek a termelékeny és biztonságos megmunkálásra, különösen akkor, ha hosszú kinyúlásokkal vagy mély üregekkel kell dolgozni. Megfontolható az olyan folyamatparaméterek csökkentése, mint a fogásmélység, a sebesség vagy az előtolás, de ez valószínűleg negatív hatással lesz a termelékenységre. Hatékonyabb megoldás a Silent Tools alkalmazása. A Silent Tools TM esztergáláshoz, maráshoz és kiesztergáláshoz tervezett, hosszú kinyúlású forgácsolószerszámok és csatlakozóelemek olyan egyedi választéka, amelynél a szerszámtest belsejében a rezgéseket minimalizáló csillapítórendszer található. A keskeny szerszámszerelvényeket igénylő alkatrészek esetében a Silent Tools TM lehet az egyetlen olyan megoldás, amely termelékeny megmunkálást biztosít. A Silent Tools TM azonban nem csak egy problémamegoldó szerszám, hanem sokoldalú termelékenységnövelőként is alkalmazható rövidebb kinyúlások estén. Élvezze a csendet!

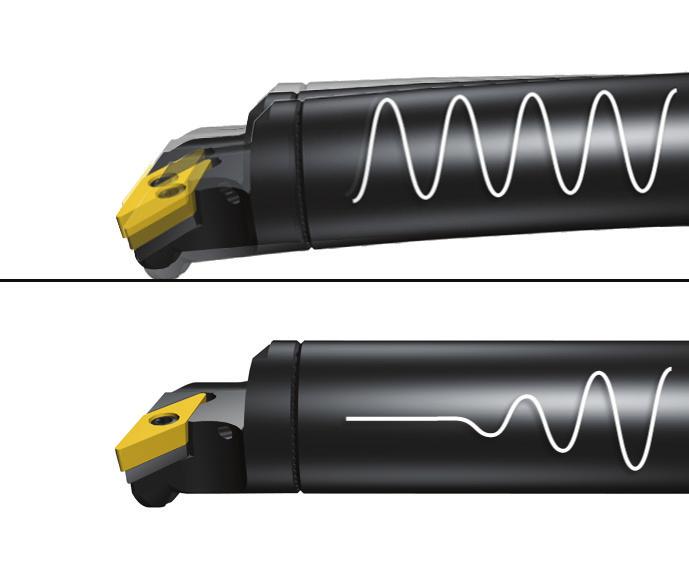

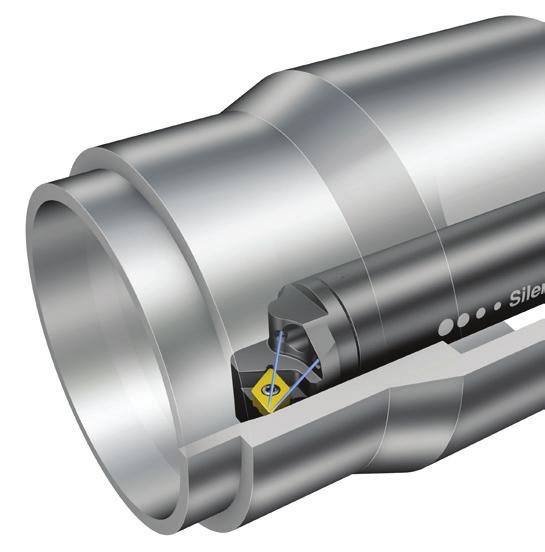

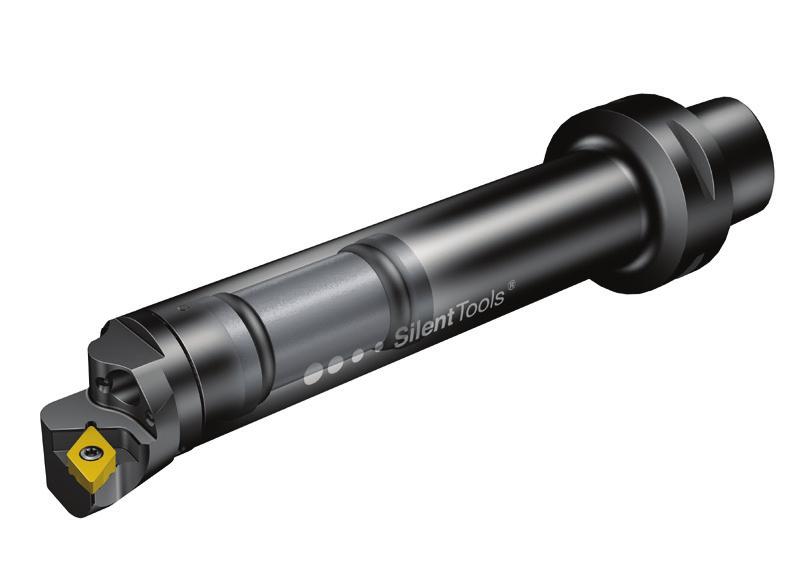

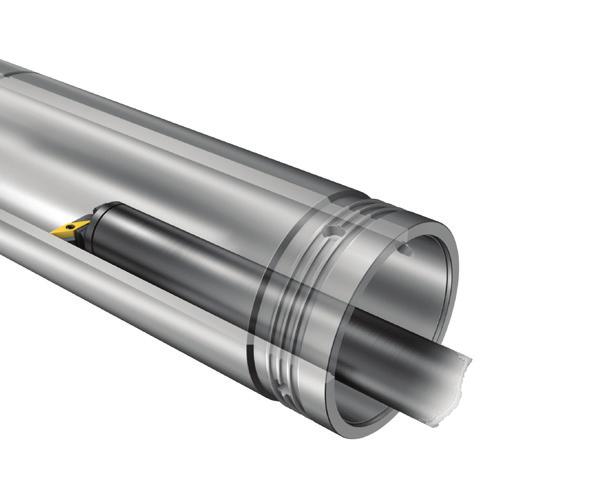

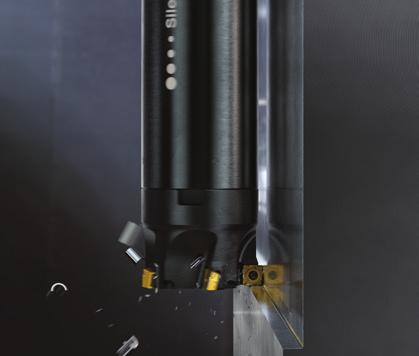

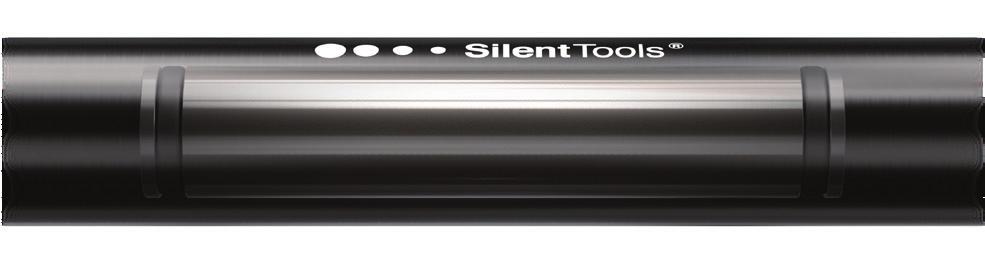

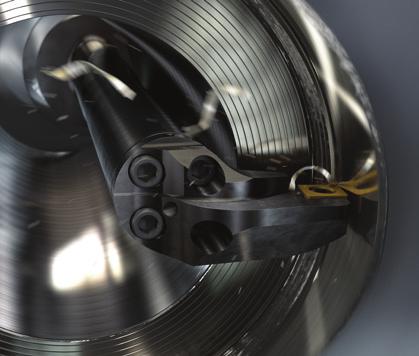

3 A Silent ToolsTM előnyei Nagyobb folyamatbiztonság Jobb felületi minőség Nagyobb termelékenység Kisebb darabonkénti alkatrészköltség Rezgéskülönbség a csillapítatlan és a csillapított szerszám között. A szerszám belsejében nehéz tömegből és gumi rugótagokból álló hangolt csillapítórendszer van. Ha rezgés jelentkezik, a kinetikus energiát elnyeli a rezgéscsillapító rendszer. Ez minimalizálja a rezgéseket, és nagy mértékben növeli a termelékenységet. Tüske belső esztergálása. Maximális kinyúlás Silent ToolsTM elliptikus csatlakozóelemekkel. CoroTurn SL Silent ToolsTM eszterga-csatlakozóelemmel. Derékszögű sarokmarás CoroMill 490 minőséggel. Titán marása egy repülőgépipari futóműrudazat esetében a CoroMill 390 segítségével.

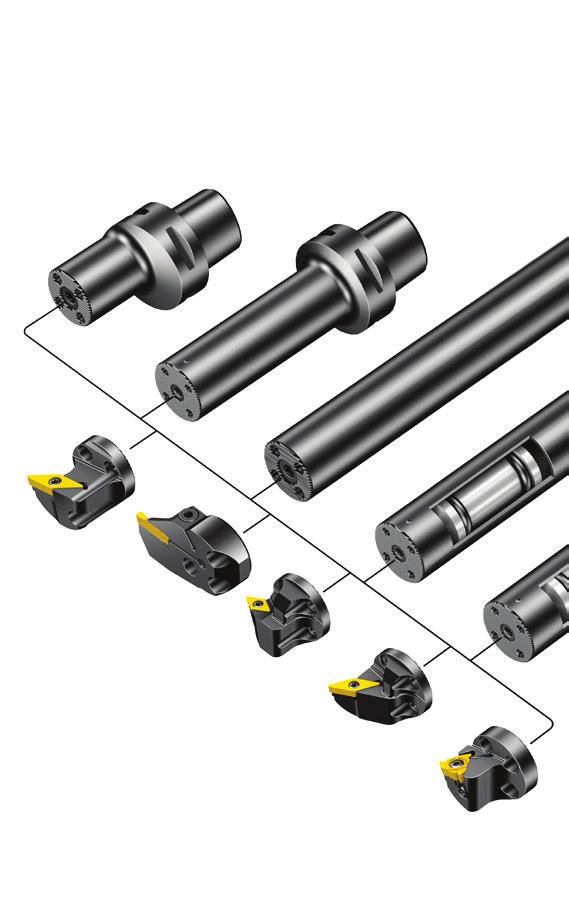

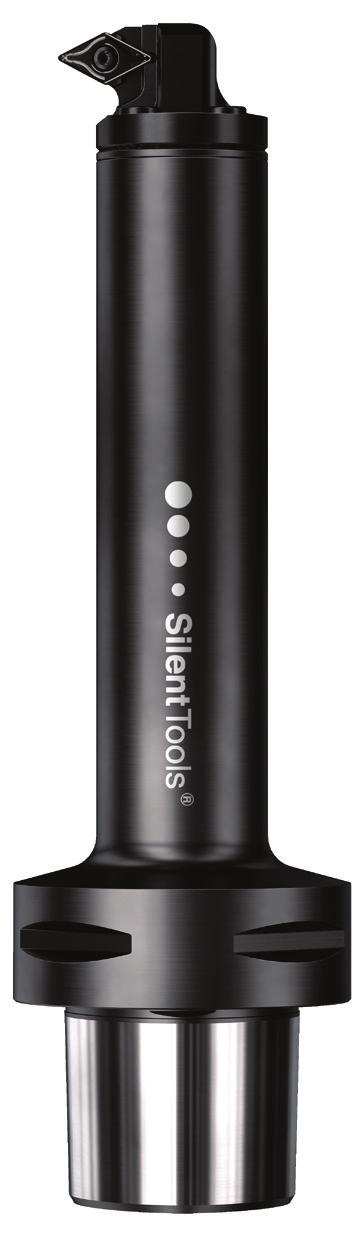

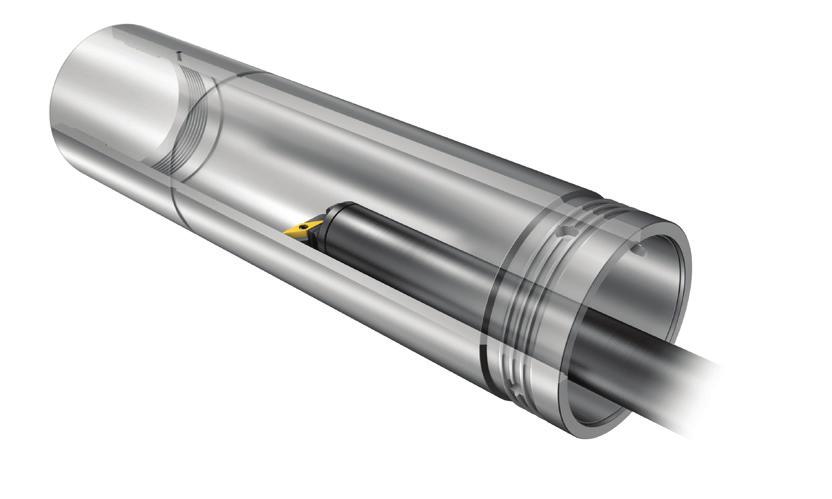

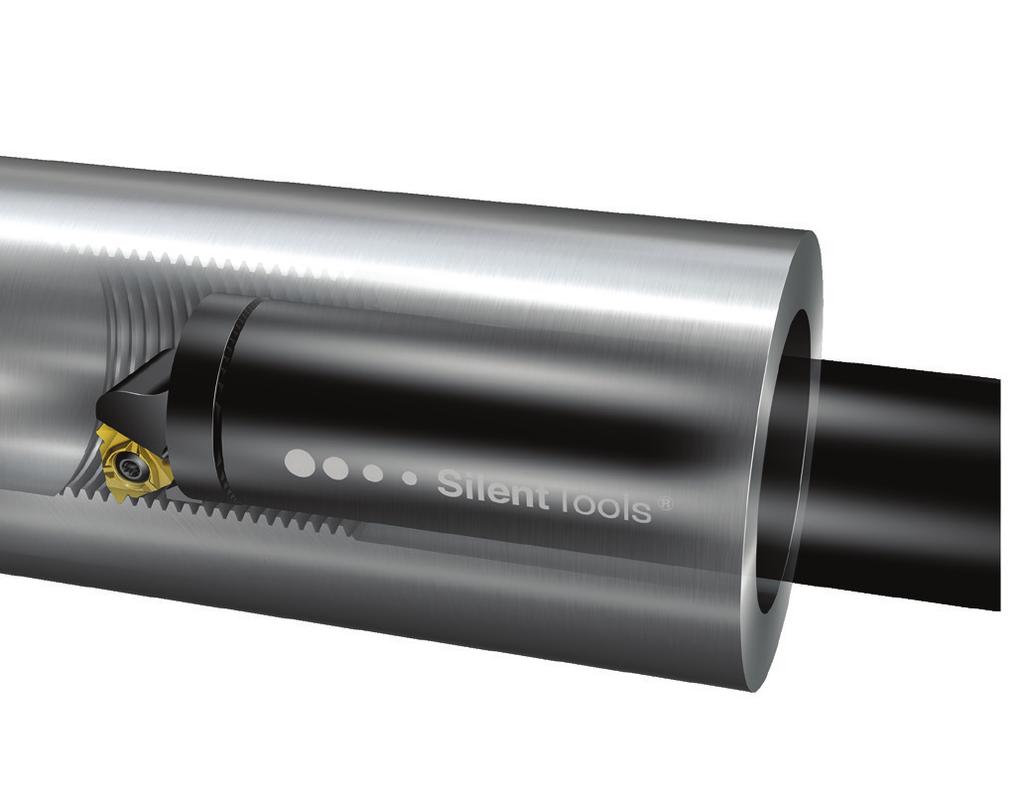

4 Silent Tools TM esztergáláshoz Biztonságos és hatékony esztergálás Silent Tools eszterga-csatlakozóelemek A belső esztergálás nagyon érzékeny a rezgésekre. Kulcsfontosságú a szerszámkinyúlás minimalizálása és a lehető legnagyobb szerszámméret kiválasztása a legjobb stabilitás és pontosság érdekében. A megfelelő eszterga-csatlakozóelem kiválasztása nagy mértékben befolyásolja a gyártás gazdaságosságát. A Silent Tools TM eszterga-csatlakozóelemek ideálisak a sikeres esztergálási műveletekhez 4-szeres és 14-szeres rúdátmérő közötti kinyúlások esetén, és mm (0,630 9,84 col) átmérőkkel kaphatók standard megoldásokként. A könnyen cserélhető forgácsolófej és a stabil, masszív csatlakozófelület teszik a CoroTurn SL moduláris rendszert minden Silent Tools TM csillapított rúdadapter szabványosított csatlakozófelületévé. A kombináció kimagasló rugalmasságot nyújt, valamint nagy számú forgácsolófejet az alkalmazások széles köréhez. Stabil menetmegmunkálás minden igényhez Az ultramerev CoroThread 266 szinte minden lehetséges belső és külső menetesztergálási alkalmazást lefed. ilock csatlakozófelülettel rendelkezik a menetmegmunkálási műveletek közben a lapkára ható extrém erők legyőzéséhez. A szerszám kiváló lapkastabilitást biztosít a teljes pontosság, jobb felületi minőség és konzisztensebb termékek érdekében. A CoroThread 266 nagyszerű stabilitást biztosít hosszú kinyúlások esetén. A menetmegmunkáláshoz tervezett csillapított Silent Tools TM kiesztergálási csatlakozóelemek képesek ellenállni a belső megmunkáláskor fellépő megnövekedett radiális forgácsolóerőknek, és a legnehezebb megmunkálási körülmények között is megőrzik a pontosságot.

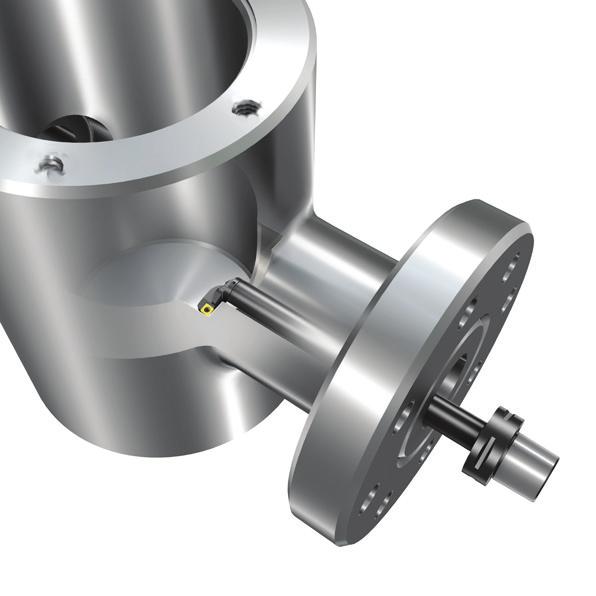

5 Pontos kinyúlás elliptikus rudakkal Mélyen fekvő zsebekhez tervezett Silent Tools elliptikus csatlakozóelemek maximális kinyúláshoz. A könnyű kialakítással és nyújtott radiális hosszal rendelkező CoroTurn SL forgácsolófejekkel kombinálva olyan szerszámot kap, amely kifejezetten a szelepülékhez hasonló kihívást jelentő alakzatok megmunkálásához készült. A stabil megmunkálási folyamat érdekében az optimalizált szerszám segít legyőzni az olyan kihívásokat, mint a keskeny belépések és a hosszú kinyúlások. Teljesítmény: Egy peremes csapágy megmunkálása Az ügyfél peremes csapágyház megmunkálásakor rezgésekkel és termelékenységcsökkenéssel kapcsolatos problémákkal küszködött. A meglévő folyamat egy acélrudat használt, a furat fennmaradó részét pedig egy másodlagos művelettel kellett befejezni. Ügyféleset A Silent Tools TM alkalmazását követően az eredmény hatalmas termelékenységnövekedés volt. Csökkentek a rezgések, és javult a minőség, miközben értékes időt sikerült megtakarítani azzal, hogy a nagyolást és a simítást egyetlen művelettel el lehetett végezni. Továbbá rengeteg füldugót is sikerült megtakarítani. Művelet: Nagyoló és simító mélyfurat-kiesztergálás A munkadarab anyaga: CMC 02.1, MC P2.2.Z.AN kovácsolt acélötvözet Szerszám: A570-3C D Lapka: TNMG 332-QM, GC4215 minőség Sandvik Coromant Versenytárs v c m/perc (ft/perc) Nagyolás: 99 (325), simítás: 152 (500) Nagyolás: 67 (220) f n mm/ford (cél/ford) Nagyolás: 0,406 (0,016), simítás: 0,559 (0,022) Nagyolás: 0,356 (0,014) a p mm (col) 3,18 (0,125) 3,18 (0,125) Eredmények Megtakarított idő 15 perc alkatrészenként Termelékenységnövekedés, nagyolás 132% Termelékenységnövekedés, simítás 160% +132% Nagyolási termelékenység +160% Simítási termelékenység

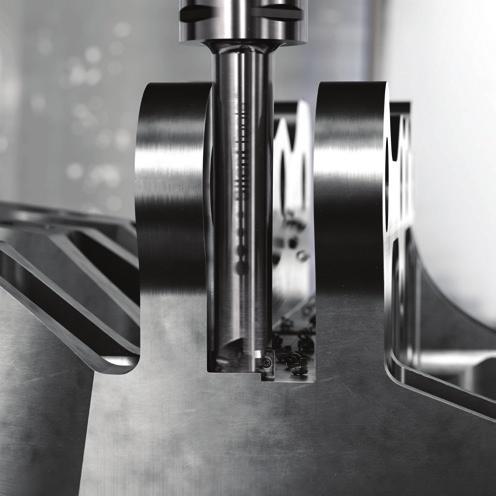

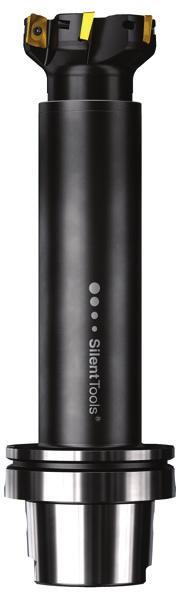

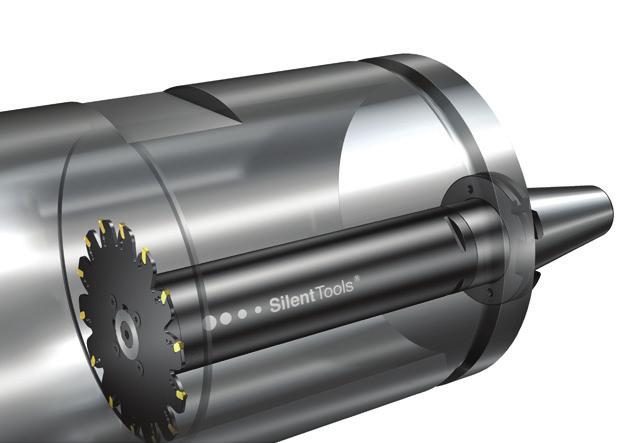

6 Silent Tools TM maráshoz Maximalizálja a maró termelékenységét A forgó szerszámokkal végzett munka eltér az esztergálástól, ahol egy kiesztergálókéssel kell dolgozni egy merev szerszámtartóban. A sikeres műveletekhez azonban nagyjából ugyanazokat a dolgokat kell figyelembe venni (például a munkadarab beállítása és a gépstabilitás). Hozza ki a legtöbbet marási műveleteiből a Silent Tools TM segítségével. CoroMill 390 beépített csillapítással A Silent Tools TM technológia beépítésével az extra hosszú és rendkívül sokoldalú CoroMill 390 szármarókba könnyedén stabilizálható a megmunkálási folyamat, és megőrizhető a szükséges felületminőség és az alkatrészek kiváló minősége. Ez a kombináció páratlan termelékenységet biztosít kis átmérőjű marószerszámok esetében keskeny, alulméretezett szárakon. Elérhető 07 és 11 lapkaméretekhez, amelyekkel csökkenthető a rezgés, és növelhető a kimeneti teljesítmény. A CoroMill 390 sok különböző alkalmazáshoz megfelelő, beleértve a derékszögű sarokmarást és a zsebmarást is. A marók ideálisak ferde maráshoz és csavarvonal-interpolációhoz. Rezgésmentes horonymarás A csillapított Silent Tools csatlakozóelemekkel ellátott CoroMill QD segítségével megvalósítható a szükséges kinyúlás, és a rezgések a rúdátmérő hatszorosáig is kézben tarthatók. A lágyan forgácsoló lapkageometriákkal rendelkező szerszámmal csökkenthetők a rezgések a hornyok nagy kinyúlásokkal történő marásánál. Alkalmazza a CoroMill QD és a Silent Tools kombinációját a hosszú kinyúlású belső vagy külső horonymaráshoz, vagy csövek, hüvelyek és perselyek hasításához.

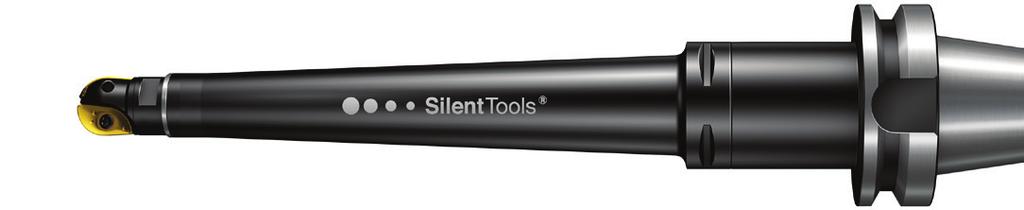

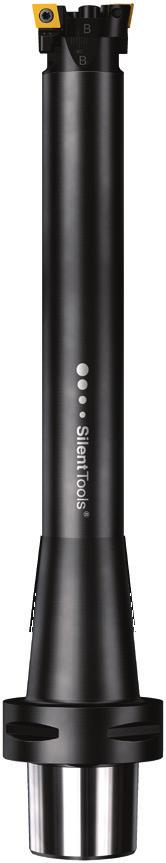

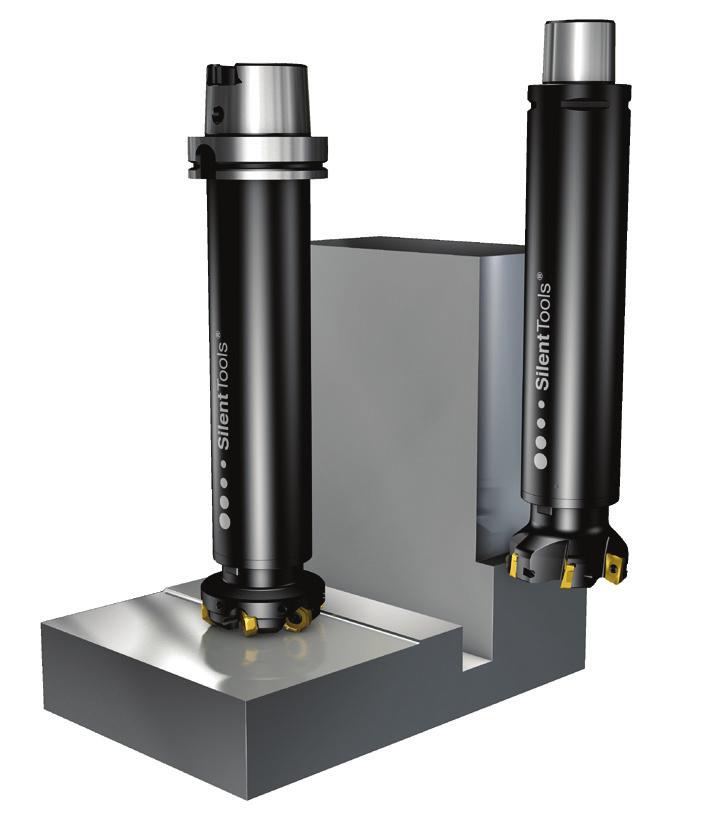

7 Silent Tools tüske-maróadapterek A Silent Tools tüske-maróadapterek számos maróválasztékhoz és az alkalmazások széles köréhez elérhetők, így a hosszú kinyúlású homlokmaráshoz, mély sarok- és palástmaráshoz, üregmaráshoz, horonymaráshoz és profilmaráshoz is. A névleges átmérőjű marókkal rendelkező alulméretezett csatlakozóelemek az elsősorban ajánlott megoldások a legnagyobb termelékenységhez mély üregek esetében; a maximális szívóssághoz és a túlméretezett átmérőjű marókhoz pedig kaphatók névleges átmérőjű csatlakozóelemek. Nagyobb termelékenység: Legalább 50% a legrövidebb csatlakozóelemek esetében, és akár 300% a hosszabb csatlakozóelemek esetében a Silent Tools technológia nélküli azonos hosszúsághoz viszonyítva Szerszámegység-hosszak: a szerszámtest átmérőjének 4 8-szorosa Magasfokú megbízhatóság a nagy megmunkálóközpontokban Coromant EH-val A Silent Tools csatlakozóelemek megfelelők az üreg- és profilmaráshoz mély öntőformáknál, járókerekeknél, Francis turbinalapátoknál, Pelton-kerekeknél. Választhat a gömbvégű CoroMill 216 és CoroMill 316, a körlapkákkal rendelkező CoroMill 300, illetve a Coromant EH gépoldali csatlakozófelülettel rendelkező, nagy előtolású CoroMill 415 marók közül.

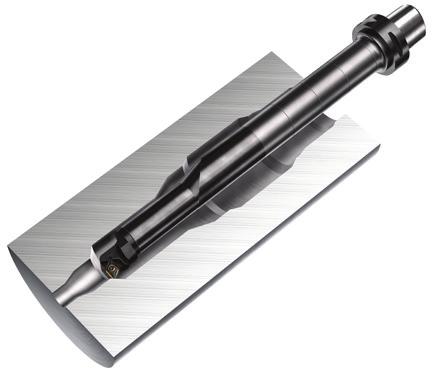

8 Silent Tools TM kiesztergáláshoz Rugalmas kiesztergálás hosszú kinyúlások esetén A nagy átmérőjű és a mély furatok kiesztergálási művelete különösen hajlamos a rezgésekre, főként hosszú kinyúlással végzett megmunkáláskor. Mindenképpen szükség van stabil szerszámozási megoldásra a rezgésekkel kapcsolatos olyan problémák elkerülésére, mint a rossz felületszerkezet, az elégtelen pontosság, illetve a megnövekedett lapka- és szerszámgépelhasználódás. A Sandvik Coromant a Silent Tools választékot kínálja nagyoló és simító kiesztergáláshoz. A szerszámok erős, dedikált csatlakozófelülettel rendelkeznek a híd és a csillapított csatlakozóelem között, és ugyanazon csatlakozóelemek és hidak használhatók nagyoláshoz és simításhoz is. Ez egyedülálló rugalmasságot és modularitást biztosít a kívánt szerszámszerelvények összeállításához. Rezgésmentes nagyoló és simító kiesztergálás A Silent Tools simító és nagyoló furatkiesztergáló szerszámok növelik a termelékenységet és pontosabb megmunkálást tesznek lehetővé, amikor a hossz a furatátmérő 3 10-szerese. A Silent Tools használatával a fogásmélység megkétszerezhető, a termelékeny kiesztergálás megőrzése mellett hosszú kinyúlások esetén. A CoroBore BR20 a Silent Tools technológiával része a nagyoló kiesztergáló szerszámok új generációjának. Ez a rugalmas megoldás olyan tulajdonságokkal rendelkezik, mint a differenciális fogosztás, a nagy pontosságú hűtőközeg-fúvókák és a lépcsős kiesztergálási funkció, és dedikált, négyélű CoroBore 111 lapkákkal használandó. A simításhoz alkalmazható CoroBore 825 és CoroBore 826 termékekkel együtt ezek ideális megoldások a szoros furattűrésekhez és a kiváló felületi minőséghez kis átmérők esetén. Nagy átmérőjű nagyoláshoz és simításhoz akár 1275 mm-ig (50,197 col) a standard választékban a sokoldalú CoroBore XL rendszer ad optimális megoldást nagyszerű stabilitást és rezgésmentes kiesztergálást biztosítva. CoroBore BR20 Silent Tools technológiával és CoroBore 825 kis átmérőkhöz legfeljebb 167 mm-ig (6,57 col). CoroBore XL nagy átmérőkhöz, beleértve a dedikált, könnyű hidakat, amelyek kompatibilisek a már meglévő csúszkákkal és betétekkel, és alkalmazhatók nagyoló és finomkiesztergálási műveletekhez.

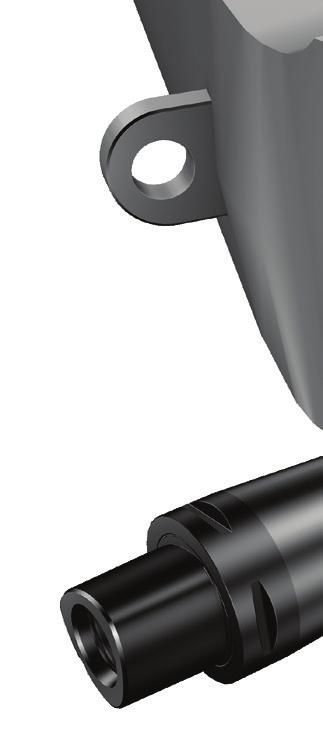

9 Csillapított Silent Tools csatlakozóelemmel rendelkező CoroBore XL futómű kiesztergálása közben. Teljesítmény: Kamra simítása Az ügyfél évente alkatrészt gyárt le, de problémái voltak a kívánt felületi minőség elérésével rezgések fellépése nélkül. A simítási művelet előtt két nagyolási műveletet végeztek, amelyek 0,02 mértékű körkörösségi hibát eredményeztek. A Silent Tools alkalmazását követően az ügyfél képes volt 12,3 perces időmegtakarítást elérni alkatrészenként. A rezgések hiánya, a jó felületi minőség és a furat kúposságának megszűnése mind remek eredményeknek bizonyultak. A 0,8 mm-es sugár jobb eredményeket biztosított, mint a korábbi 0,4 mm, mivel növelni lehetett az előtolást, és javult a stabilitás. Ügyféleset Alkatrész: Kamra megszakított forgácsolással A munkadarab anyaga: 6082 alumínium, CMC Művelet: Simítás Gép: Biglia Smart Turn B1200 L, HSK 63 Hűtőközeg: Emulzió Sandvik Coromant Gépcsatlakozó-adapter C % Időmegtakarítás alkatrészenként Versenytárs Szerszám C6-R825C-FAG 307A, R825-AF23STUC1103 HSK 63 moduláris szerelvény Átmérő, mm Szerszám hossza, mm Lapka TCGX AL H10 v c m/perc (ft/perc) ( ) 100 (328) n ford/perc f n mm/ford (cél/ford) 0,15 (0,006) 0,15 (0,006) a p mm (col) 0,15 (0,006) 0,15 (0,006) Eredmények Perc alkatrészenként 3 2,73 15 Megtakarított idő Kb. 12 perc alkatrészenként

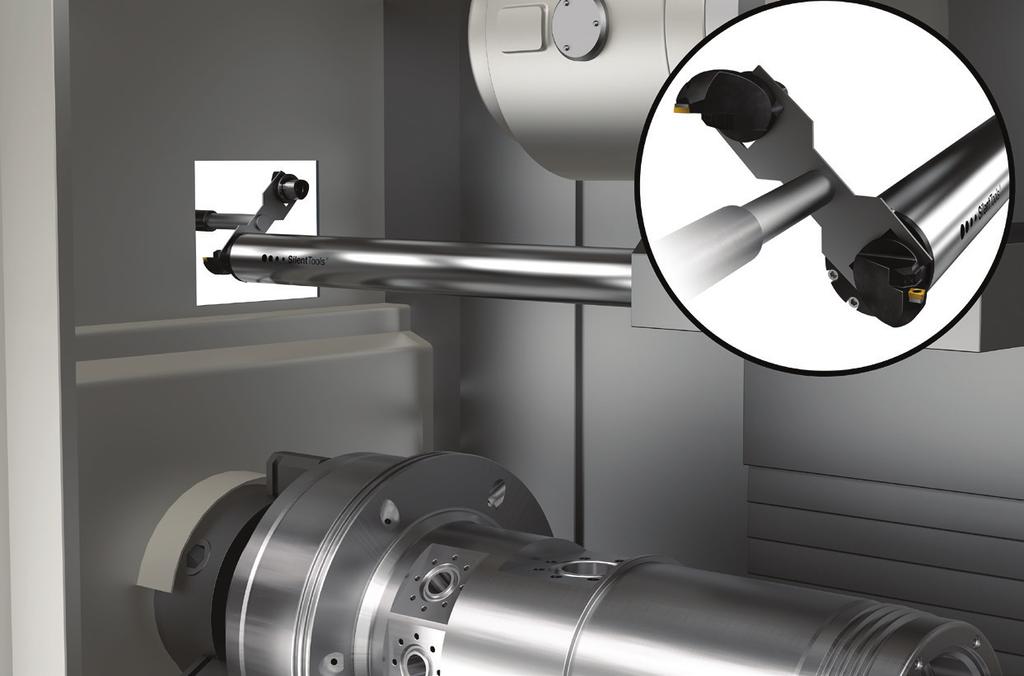

10 Egyedi szerszámok speciális megmunkáláshoz A standard, készletről beszerezhető Silent Tools kínálat jó platformot biztosít az optimalizált megoldásokhoz és a magas termelékenységhez, de ha testreszabott megoldásra van szüksége, akkor egyedi szerszámaink jelentik a választ. Együtt alaposan áttanulmányozhatjuk az alkalmazását, és kifejleszthetjük a legjobb megoldást a folyamathoz. Az egyedi csillapított fúrórudak gyakran kúpos, elliptikus és/vagy hajlított kivitelűek, befogásuk a géphez illeszkedik. A fúrórudak kinyúlása legfeljebb az átmérő 14-szerese lehet. Kérdezze sárga kabátot viselő képviselőinket az egyedi megoldások megrendeléséről. Egyedi szerszám Silent Tools technológiával belső esztergáláshoz optimalizálva. Silent Tools + érzékelőalapú rezgésmentesítő technológia A Silent Tools + marószerszámok lehetővé teszik a szerszám és a megmunkálás távoli felügyeletét a fémforgácsolás optimalizálása érdekében. A szerszámok a csatlakozóelembe épített érzékelőkkel és Bluetooth-alapú adatátviteli képességgel rendelkeznek, és úgy tervezték őket, hogy növeljék a folyamat szabályozhatóságát és biztonságát a hosszú kinyúlással végzett belső esztergálás során.

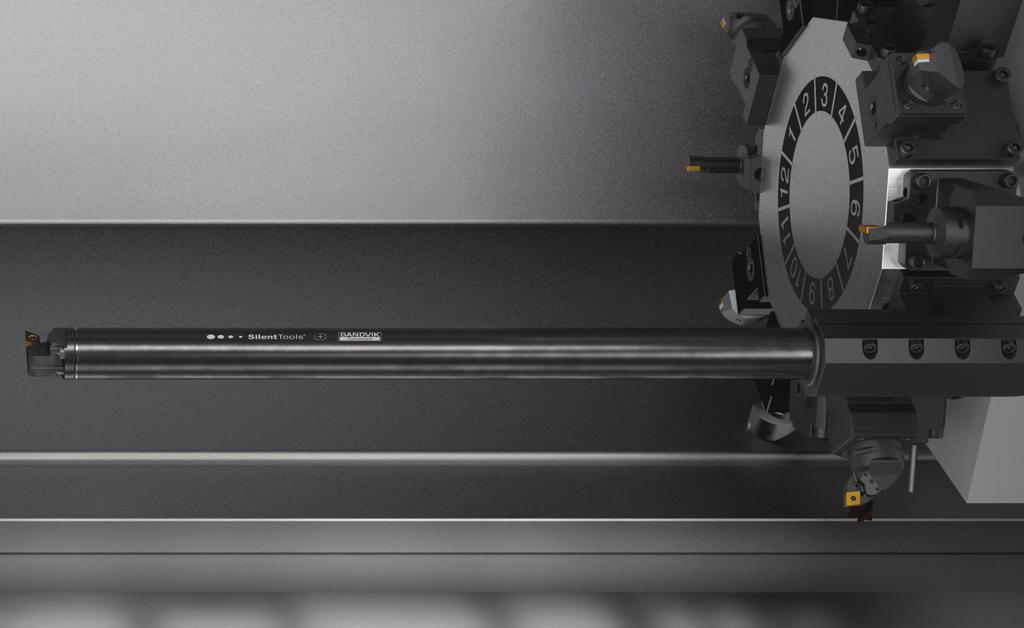

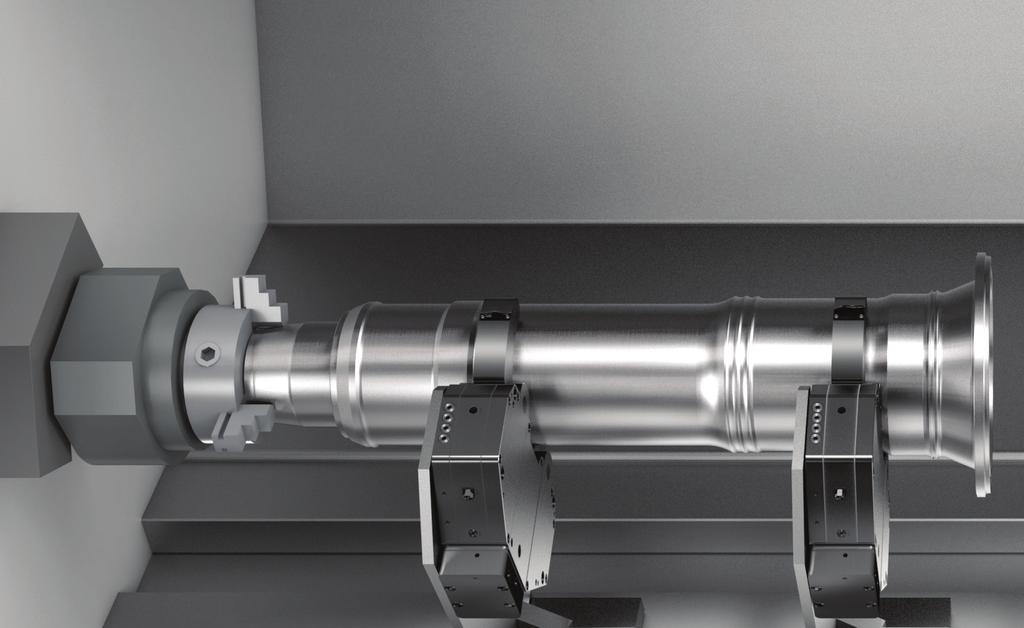

11 Géphez igazított fejlett Silent Tools kiesztergálókések A Sandvik Coromant kínálatában géphez igazított kiesztergálókések is szerepelnek mm-es rúdátmérővel, legfeljebb 14-szeres testátmérőjű kinyúlásokhoz. A rudak első részén ATC található a sok szerszám-konfigurációhoz történő illeszkedés és az állásidő minimalizálása érdekében. Belső hűtőközeg-hozzávezetéssel rendelkeznek, legfeljebb 350 bar (5076 psi) nyomással. Sugárhajtómű-tengely megmunkálása egyedi Silent Tools mm BD kiesztergálókéssel, 16-szoros testátmérőjű kinyúlással.

12 Kiszámítható sikerek A Sandvik Coromant több olyan hasznos alkalmazást is kínál, amelyek segítenek maximalizálni a befektetésmegtérülést. A CoroPlus ToolGuide használatával gyors és pontos szerszámajánlásokat kaphat, illetve alkalmazhatja a teljesítménykalkulátorokat a megtakarítások követése és a nyereség maximalizálása érdekében. A Silent ToolsTM beruházások túlnyomó része rövid idő alatt megtérül a megnövekedett termelékenységnek és a hulladék csökkenésének köszönhetően. A dedikált Silent ToolsTM kalkulátorokat használva kiszámíthatja Silent Tools befektetésének megtérülését (ROI). Néhány adat bevitele után azonnal láthatja Silent ToolTM beruházása eredményét és a megtérülés idejét, csillapítatlan szerszámok használatához viszonyítva. Adja meg a méreteket, és egy nagy lépéssel máris közelebb kerülhet a kiszámítható sikerhez! A oldalon találhat kalkulátorokat és egyéb hasznos információkat, például egy átfogó alkalmazás-útmutatót is. Székhely: AB Sandvik Coromant SE Sandviken, Svédország info.coromant@sandvik.com C-1040:166 hu-hu AB Sandvik Coromant 2016
