1 _ ÚJ MINŐSÉGEK ESZTERGÁLÁSHOZ ÉS MARÁSHOZ Harapósabb, erősebb, ez az új Tiger. most esztergáláshoz is: az új ISO P generáció

2 _ EZÜST, FEKETE, ERŐSEBB : A mérce. világszerte egyedülálló: A technológia A világszerte egyedülálló CVDbevonattechnológia bevezetése óta a lapkaminőség akár 100%-os teljesítménynövekedéssel új dimenziókat nyit a forgácsolás terén. Az új technológia döntő előnyei az esztergálás és marás területén a következők: jelentős szívósság az optimális sajátfeszültségek miatt a megmunkálási idő csökkentése az optimális mikrostruktúrájú alumínium-oxiddal erősen csökkentett tribokémiai kopás a tökéletes, sima homlokfelületnek köszönhetően érzéketlen a változó termikus terhelésre nedves és száraz megmunkálás során teljesítmény határok nélkül: A FORGÁCSOLÓANYAG Az új forgácsolóanyagnak köszönhetően egy újabb lépéssel kerülünk közelebb a tökéletes forgácsolóanyaghoz az esztergálás és marás területén. A ideális száraz és hűtött megmunkáláshoz az autógyártásban és a kötöttpályás járművek gyártásában, az energiaiparban, a szerszám- és öntőformagyártásban, a repülőgép- és űrtechnikában és az általános gépgyártásban. ÚJ: különlegesen sima homlokfelület a legjobb tribokémiai kopásállóság eléréséhez ÚJ: Microedge-technológia + 30 %-kal hosszabb éltartam hátfelület kopásánál és plasztikus deformációnál ÚJ: ezüst hátlap indikátorbevonat a kopás legegyszerűbb felismerésére

3 Marólapkák ÚJ: mechanikus utókezelés egyedülálló sajátfeszültségi állapot, megnövelt folyamatbiztonság Termékanimáció megtekintése: A QR-kód leolvasásával vagy közvetlenül a címen ÚJ: különlegesen sima homlokfelület a legjobb tribokémiai kopásállóság eléréséhez Esztergálólapkák ÚJ: ezüst hátlap indikátorbevonat a kopás legegyszerűbb felismerésére ÚJ: Alumínium-oxid optimalizált mikrostruktúrával 50 % éltartam-növekedés kráteres kopásnál, és a megmunkálási idő csökkenése ÚJ: mechanikus utókezelés egyedülálló sajátfeszültségi állapot, megnövelt folyamatbiztonság ÚJ: ISO P geometriák nagyobb, univerzális forgácstörési tartomány és hosszabb éltartam ÚJ: köszörült felfekvő felület a bevonatolás után nagyobb folyamatbiztonság eléréséhez megszakított forgácsolás esetén

4 _ TAPASZTALAT, TUDÁS, MEGOLDÁSOK Forgácsolási megoldások a legfontosabb iparágak számára. A tudás, a tapasztalat és a szakképzettség alapfeltételek a gazdaságos megmunkálási megoldások kidolgozásához a fémforgácsolás területén. Mérnök-specialistáink már évtizedek óta szakértői a legkülönbözőbb területeknek. Az ipari szakértelem nálunk nemcsak szlogen. Átlagosan 75%-os teljesítménynövekedés ezt éri el a High-Tech forgácsolóanyag. Mérnökeink még hatékonyabb, még termelékenyebb forgácsolási eljárásokat dolgoznak ki acél és öntvényalkatrészek száraz és hűtött megmunkálásához. Természetesen tisztában vagyunk azzal, hogy minden iparágnak, alkatrésznek és anyagnak megvannak a maga különleges igényei a megmunkálásra vonatkozóan. De azt is tudjuk, hogy a Tiger tec Silver váltólapkák mindig rendelkeznek további tartalékokkal. Ez a lapkaminőség a napi alkalmazás során a legjobb forgácsolási paramétereket garantálja, és ezzel a nagyobb gazdaságosságot a forgácsolásban. AUTÓIPAR: pl. golyóscsap AUTÓIPAR: pl. motorblokk VASÚTI KÖZLEKEDÉS: pl. sínprofil SZÉLENERGIA: pl. rotoragy GÉPGYÁRTÁS: pl. excentertengely

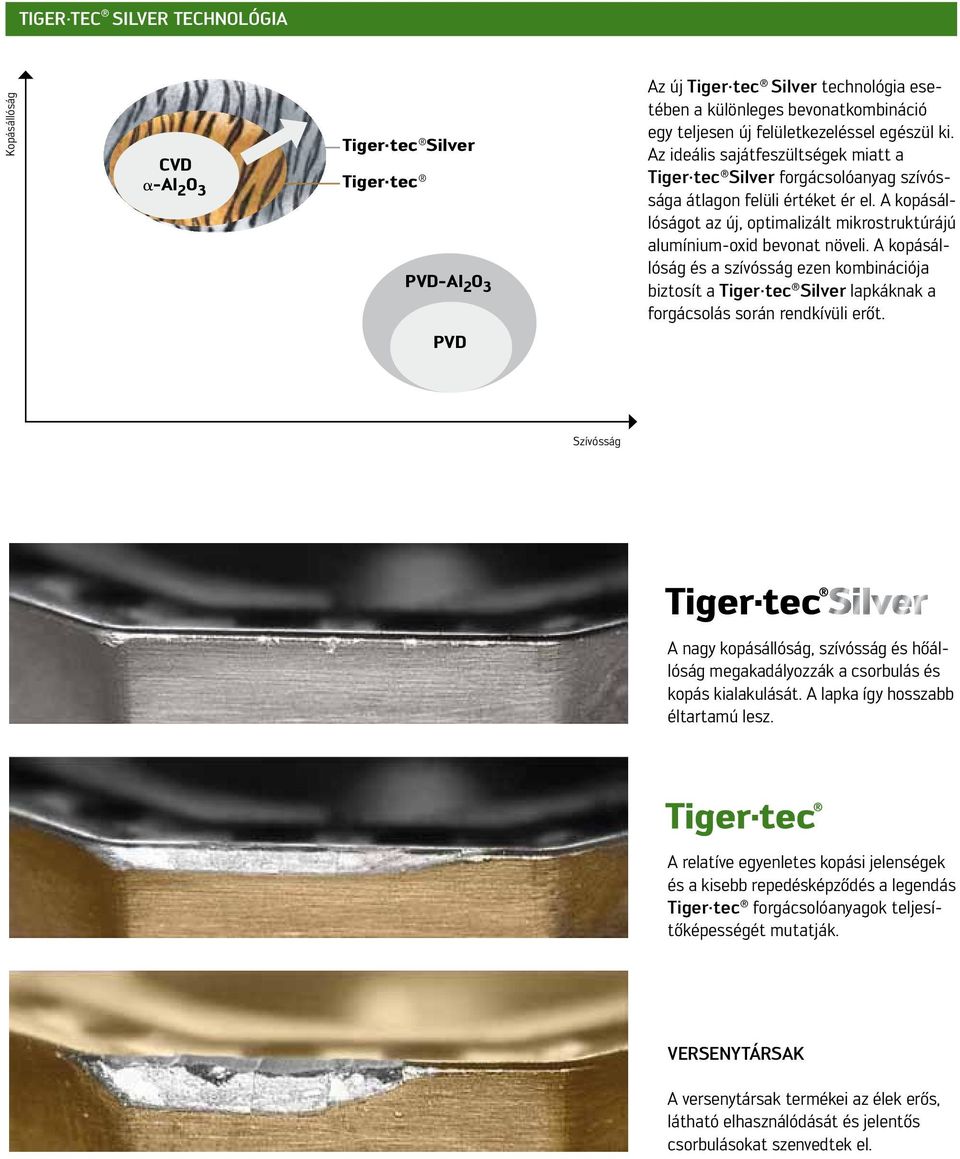

5 Tiger TEC SILVER technológia Kopásállóság CVD -Al 2 O 3 Tiger tec PVD-Al 2 O 3 PVD Az új technológia esetében a különleges bevonatkombináció egy teljesen új felületkezeléssel egészül ki. Az ideális sajátfeszültségek miatt a forgácsolóanyag szívóssága átlagon felüli értéket ér el. A kopásállóságot az új, optimalizált mikrostruktúrájú alumínium-oxid bevonat növeli. A kopásállóság és a szívósság ezen kombinációja biztosít a lapkáknak a forgácsolás során rendkívüli erőt. Szívósság A nagy kopásállóság, szívósság és hőállóság megakadályozzák a csorbulás és kopás kialakulását. A lapka így hosszabb éltartamú lesz. A relatíve egyenletes kopási jelenségek és a kisebb repedésképződés a legendás Tiger tec forgácsolóanyagok teljesítőképességét mutatják. VERSENYTÁRSAK A versenytársak termékei az élek erős, látható elhasználódását és jelentős csorbulásokat szenvedtek el.

6 _ ESZTERGÁLÁS ISO P generáció: az új erő az esztergálásban. - ISO P generáció: új forgácsolóanyagok és új geometriák! Az egyedülálló Tiger-tec Silver CVDbevonat kombinációja a teljesen újszerű geometriacsaláddal az alkalmazási lehetőségek szélesítéséhez még hatékonyabbá teszi az innovatív teljesítménycsodát acélok esztergálásánál. ISO P generáció Akár 75 % teljesítménynövekedés Új forgácsolóanyag minőségek acélhoz (ISO P) Új geometriák acélhoz (ISO P) Kopásállóság jó közepes kedvezőtlen WPP10S Fogásmélység [mm] MP5 RP5 WPP20S MP3 WPP30S FP5 Szívósság Előtolás [mm] A ISO P generáción belül négy geometriát fejlesztettünk ki párhuzamosan, egymással összehangolva, és az alkalmazási területet a korábbi geometriákhoz képest %-kal megnöveltük. Eredmény: Az acélforgácsolás teljes alkalmazási területét lefedjük.

7 Fogásmélység Az új ISO P geometriák alkalmazási területei FP5 geometria: acél simítása MP3 geometria: hosszú forgácsú acélanyagok közepes megmunkálása MP5 geometria*: általános acélanyagok közepes megmunkálása RP5 geometria*: acél nagyolása * (elérhető 2012 első negyedévétől) Előtolás Váltótengely simítása forgácsfelcsavarodás nélkül Kovácsolt golyóscsap nagyolása Munkadarab anyaga: Cf53 (1.1213) Szilárdság: 750 N/mm² Váltólapka: TNMG FP5 Forgácsolóanyag: WPP10S Szerszám: MTJNR2525M16 (93 ) Munkadarab anyaga: 42CrMo4S4 (1.7225) Szilárdság: N/mm² Váltólapka: DNMG MP3 Forgácsolóanyag: WPP10S Szerszám: DDNNN2525M15 (62,5 ) Forgácsolási paraméterek Versenytárs WPP10S v c 245 m/perc 245 m/perc f 0,3 mm 0,3 mm a p 0,8 mm 0,8 mm Éltartam 450 alkatrész 700 alkatrész Forgácsolási paraméterek Versenytárs Tiger tec WPP10 WPP10S v c 165 m/perc 165 m/perc 200 m/min f 0,2-0,38 mm 0,2-0,38 mm 0,2-0,38 mm a p 1,4-3,0 mm 1,4-3,0 mm 1,4-3,0 mm Éltartam 200 alkatrész 250 alkatrész 350 alkatrész Megmunkált alkatrészek számának összehasonlítása Megmunkált alkatrészek számának összehasonlítása Versenytárs 450 FP5 WPP10s % Versenytárs % ** Tiger tec WPP MP3 WPP10s Alkatrészek ** versenytárssal összehasonlítva Alkatrészek

8 _ MARÁS WKP25S és WKP35S: két erős forgácsolóanyag. WKP25S és WKP35S, az erős duó: Az új WKP25S és a piacon már sikeres WKP35S forgácsolóanyag extrém keménységgel, nagy hőállósággal és szívóssággal rendelkezik. Ezen kitűnő tulajdonságaik a világszerte egyedülálló CVD-alumíniumoxid-bevonatnak köszönhetők. A speciális felületkezelés nagyobb folyamatbiztonságot kölcsönöz ezeknek a váltólapkáknak közepes és nagy forgácsolási sebességeknél. Új forgácsolóanyag minőségek acélhoz (ISO P) Új forgácsolóanyag-minőségek öntvényekhez (ISO K) Kopásállóság WKP25S WKP35S WSP45 Kopásállóság WAK15 WKP25S Tiger tec Silver WKK25 WKP35S Szívósság Szívósság

9 WKP25S 1. fő alkalmazási terület: acélanyagok nagy forgácsolási sebességekkel és közepes fogankénti előtolással. Kedvezőtlen körülmények között is jól használható, mint pl. hűtött megmunkálásnál vagy nagy szakítószilárdság esetén. 2. alkalmazási terület: szürkeöntvény vagy vermikulárgrafitos öntöttvas közepes és nagy közötti forgácsolási sebességgel és közepes fogankénti előtolással. Kedvezőtlen feltételek között, pl. hűtött megmunkálás során, váltakozó ráhagyás vagy erősebb megszakítások a megmunkálás során. WKP35S 1. fő alkalmazási terület: minden acélanyag közepes-nagy forgácsolási sebességen, és közepes-nagy fogankénti előtolással. Kedvezőtlen feltételek között, pl. hűtött megmunkálás során, váltakozó ráhagyás vagy hosszú szerszámkinyúlás. 2. fő alkalmazási terület: gömbgrafitos öntöttvas vagy ADI anyagok marása kis-közepes sebességen, és közepes és nagy közötti fogankénti előtolással. Kedvezőtlen feltételek között, pl. hűtött megmunkálás során, váltakozó ráhagyás vagy erősebb megszakítások a megmunkálás során. Forgattyúsház (olajteknő oldalának nagyoló marása) Gépalváz, belső felületek sarokmarása Munkadarab anyaga: GG25 (0.6025), ISO K Szerszám: F4045 / Z 28 / Ø 200 mm Váltólapka: XNHF0705ANN-D67 Forgácsolóanyag: WKP25S Munkadarab anyaga: St37 (1.0037), ISO P Szerszám: F4042 / Z6 / Ø 63 Váltólapka: ADMT160608R-F56 Forgácsolóanyag: WKP35S Forgácsolási paraméterek: Versenytárs Fogszám vc 150 m/min 150 m/min fz 0,27 mm 0,32 mm vf 2100 mm/perc 2100 mm/perc ap 3 mm 3 mm ae 60 mm 60 mm Forgácsolási paraméterek: Versenytárs vc [m/min] fz [mm] 0,2 0,2 vf [mm/min] ap[mm] 1,5 3 1,5 3 ae [mm] hűtőfolyadékkal hűtőfolyadékkal Mennyiség 1 belső felület 2 belső felület Éltartam összehasonlítása (darab) Éltartam összehasonlítása (darab) Versenytárs % Versenytárs % WKP25s WKP35S 2 0 0,5 1 1,5 2 2,5
