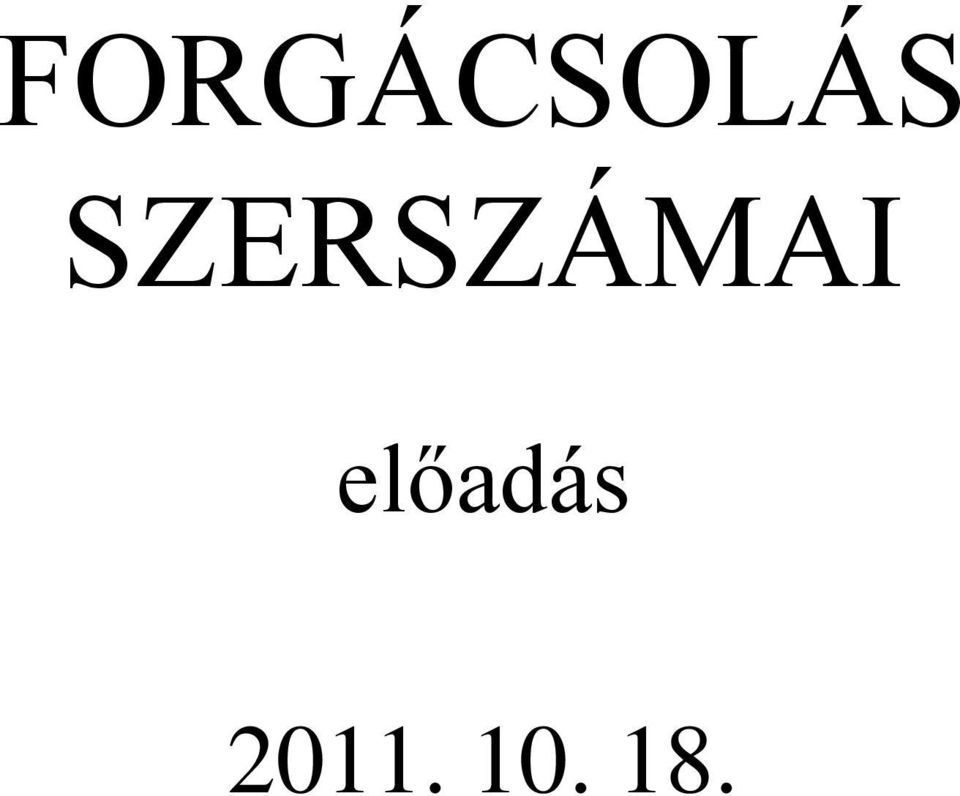

1 FORGÁCSOLÁS SZERSZÁMAI előadás

2 Forgácsoló eljárások Esztergálás

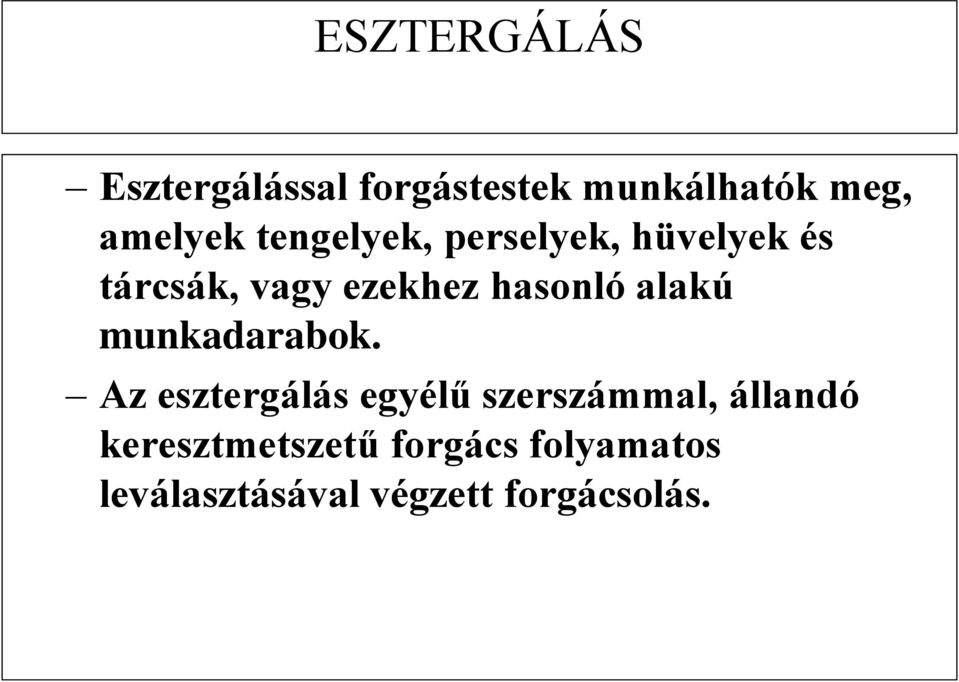

3 ESZTERGÁLÁS Esztergálással forgástestek munkálhatók meg, amelyek tengelyek, perselyek, hüvelyek és tárcsák, vagy ezekhez hasonló alakú munkadarabok. Az esztergálás egyélű szerszámmal, állandó keresztmetszetű forgács folyamatos leválasztásával végzett forgácsolás.

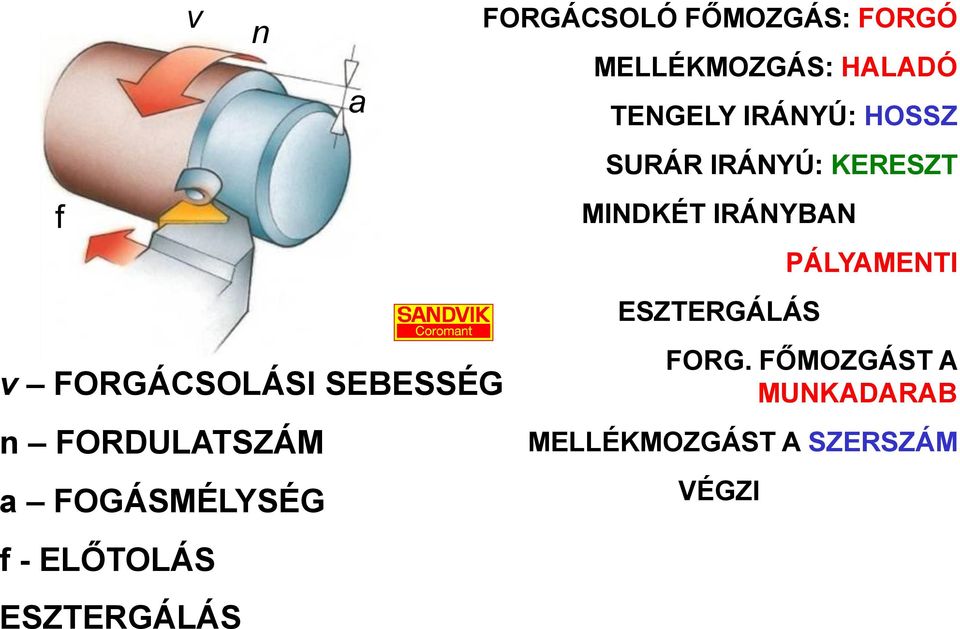

4 f v n v FORGÁCSOLÁSI SEBESSÉG n FORDULATSZÁM a FOGÁSMÉLYSÉG f - ELŐTOLÁS ESZTERGÁLÁS a FORGÁCSOLÓ FŐMOZGÁS: FORGÓ MELLÉKMOZGÁS: HALADÓ TENGELY IRÁNYÚ: HOSSZ SURÁR IRÁNYÚ: KERESZT MINDKÉT IRÁNYBAN ESZTERGÁLÁS PÁLYAMENTI FORG. FŐMOZGÁST A MUNKADARAB MELLÉKMOZGÁST A SZERSZÁM VÉGZI

5 ESZTERGÁLÁS

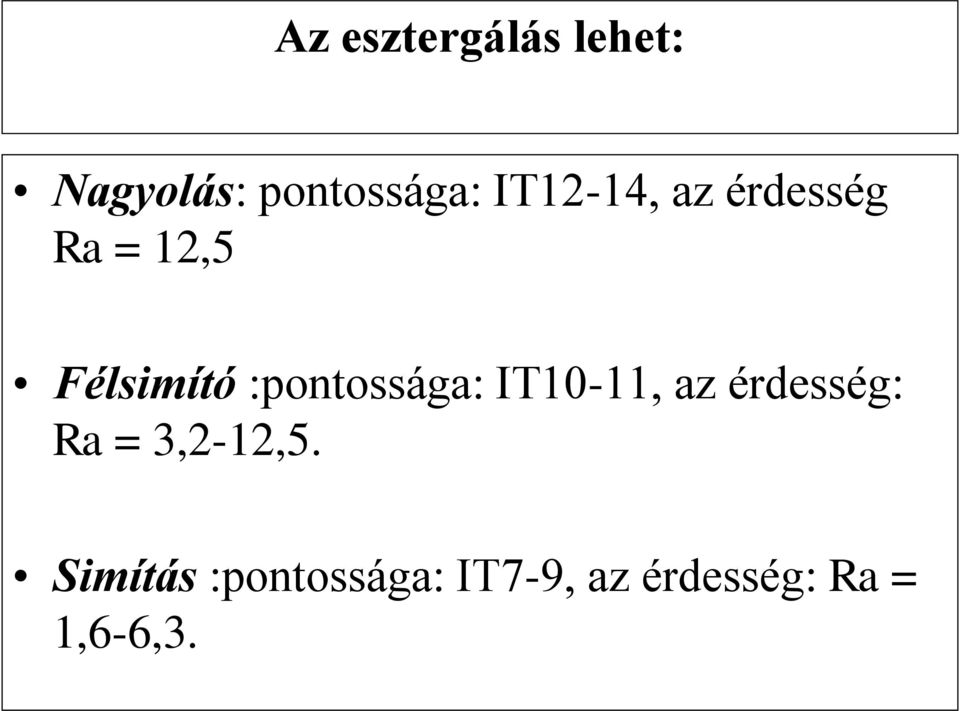

6 Az esztergálás lehet: Nagyolás: pontossága: IT12-14, az érdesség Ra = 12,5 Félsimító :pontossága: IT10-11, az érdesség: Ra = 3,2-12,5. Simítás :pontossága: IT7-9, az érdesség: Ra = 1,6-6,3.

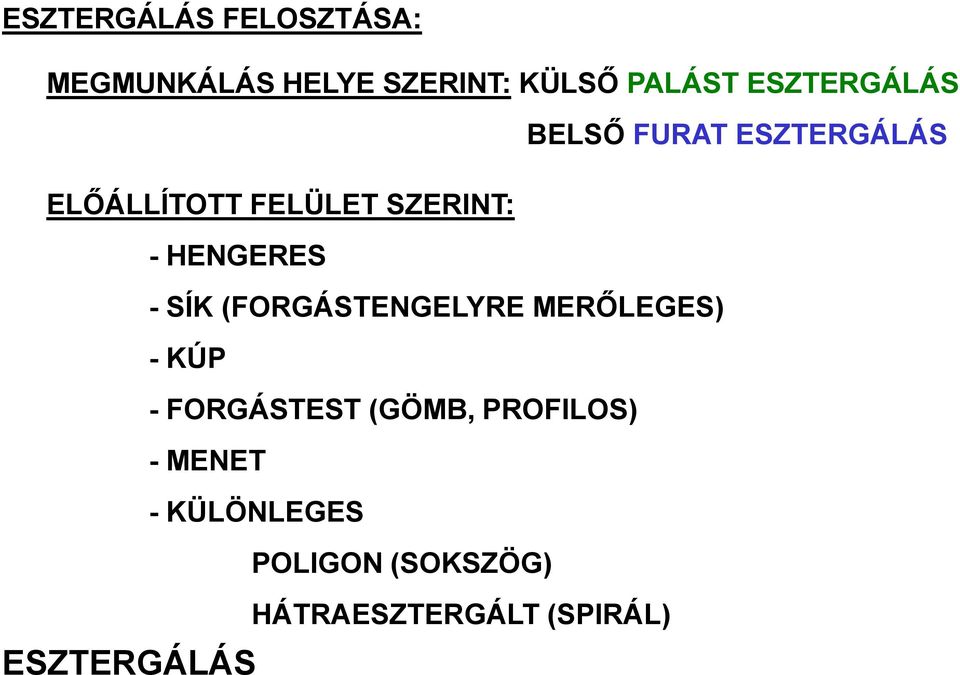

7 ESZTERGÁLÁS FELOSZTÁSA: MEGMUNKÁLÁS HELYE SZERINT: KÜLSŐ PALÁST ESZTERGÁLÁS BELSŐ FURAT ESZTERGÁLÁS ELŐÁLLÍTOTT FELÜLET SZERINT: - HENGERES - SÍK (FORGÁSTENGELYRE MERŐLEGES) - KÚP - FORGÁSTEST (GÖMB, PROFILOS) - MENET - KÜLÖNLEGES POLIGON (SOKSZÖG) HÁTRAESZTERGÁLT (SPIRÁL) ESZTERGÁLÁS

8 ESZTERGÁLÁS

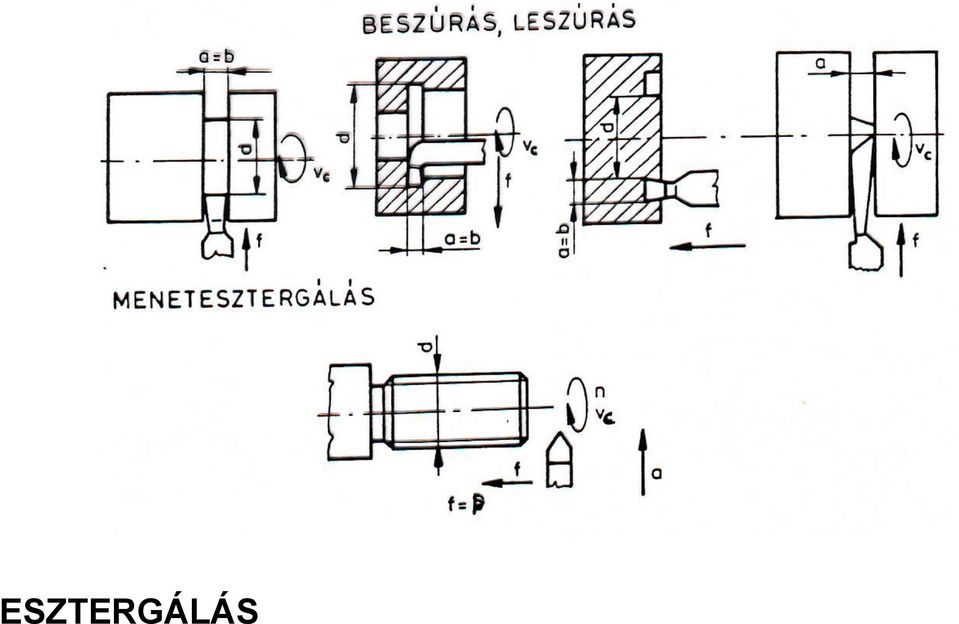

9 ESZTERGÁLÁS

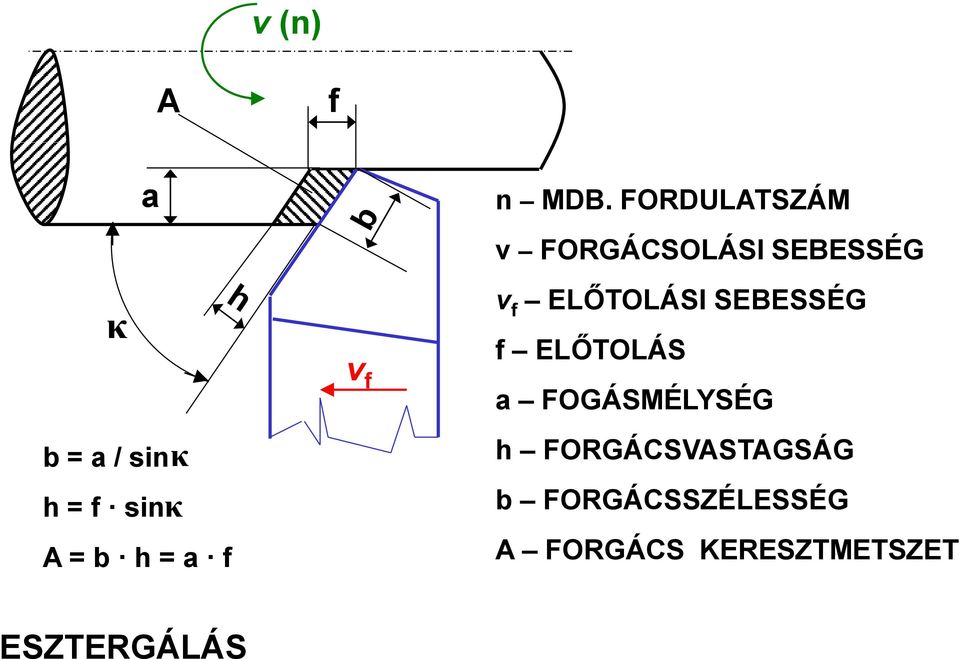

10 v (n) A f a n MDB. FORDULATSZÁM κ b = a / sin h = f sin κ κ A = b h = a f v f v FORGÁCSOLÁSI SEBESSÉG v f ELŐTOLÁSI SEBESSÉG f ELŐTOLÁS a FOGÁSMÉLYSÉG h FORGÁCSVASTAGSÁG b FORGÁCSSZÉLESSÉG A FORGÁCS KERESZTMETSZET ESZTERGÁLÁS

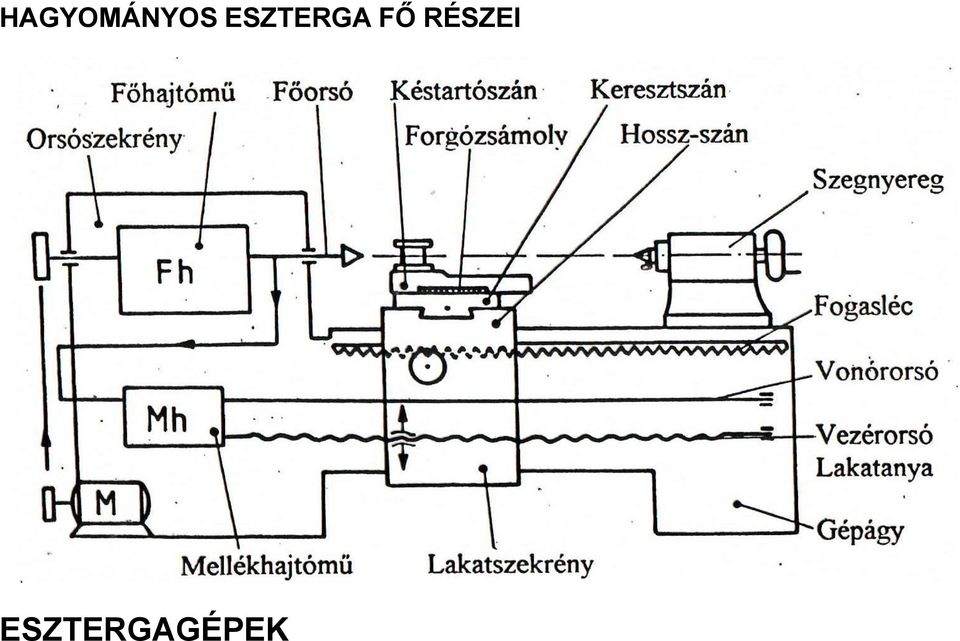

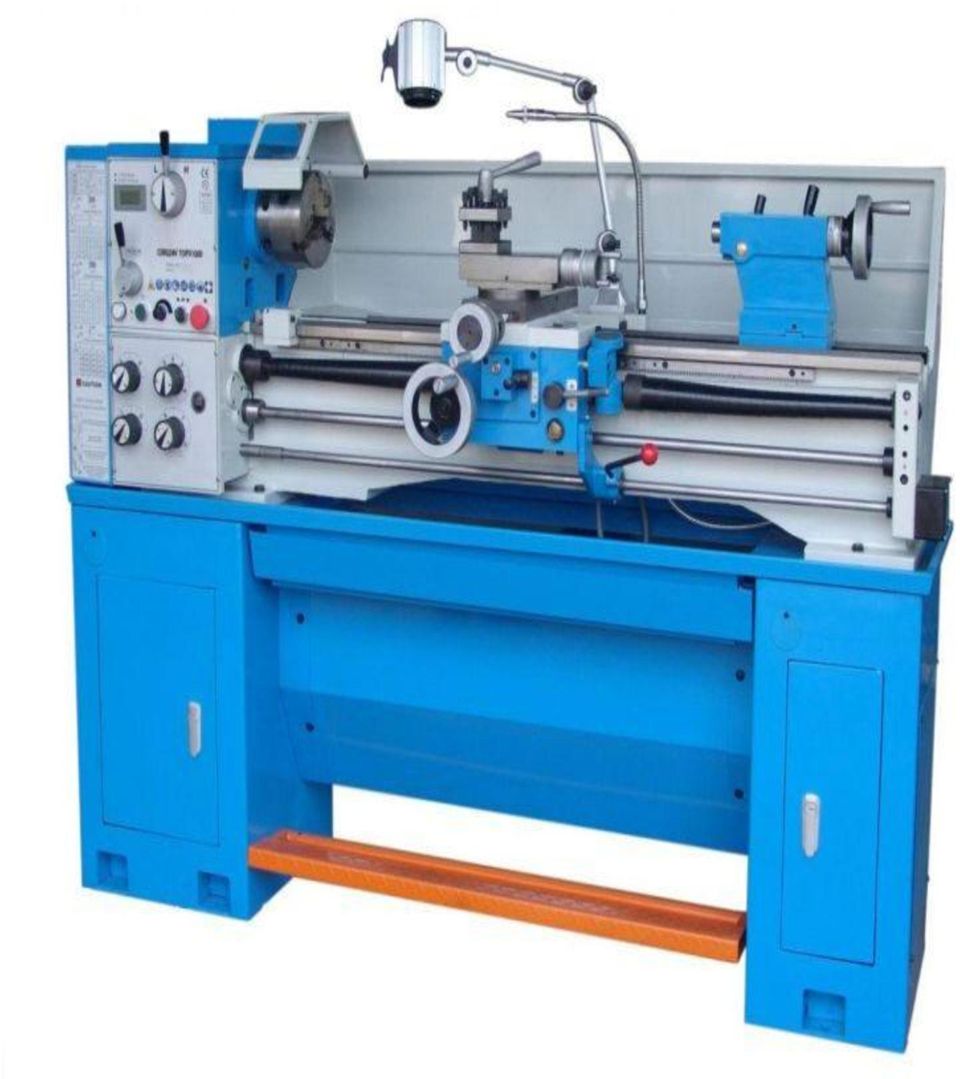

11 HAGYOMÁNYOS ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK

12

13

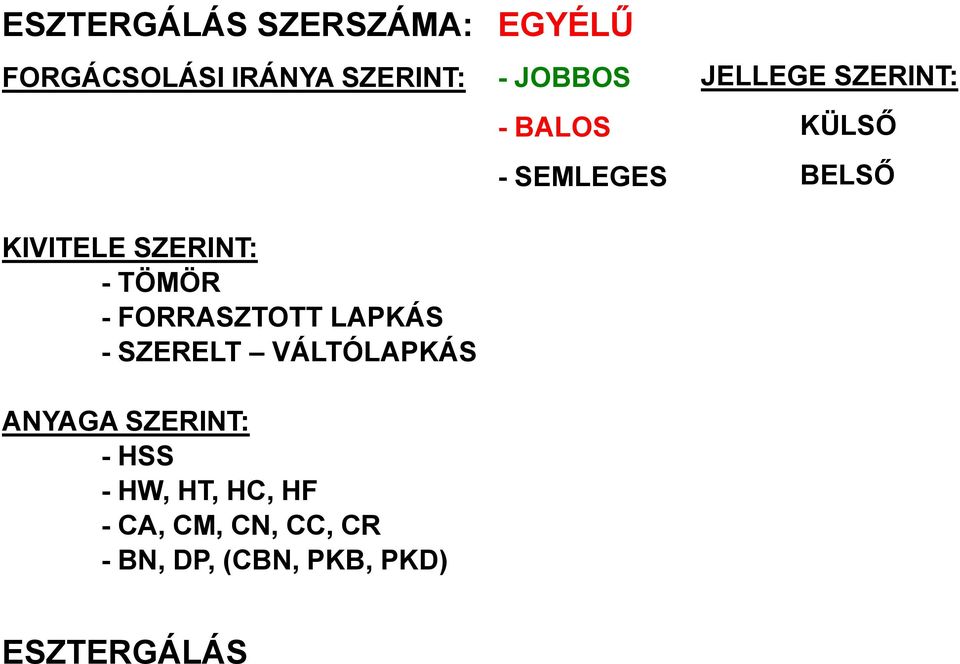

14 ESZTERGÁLÁS ESZTERGÁLÁS SZERSZÁMA: EGYÉLŰ FORGÁCSOLÁSI IRÁNYA SZERINT: - JOBBOS - BALOS - SEMLEGES JELLEGE SZERINT: KÜLSŐ BELSŐ KIVITELE SZERINT: - TÖMÖR - FORRASZTOTT LAPKÁS - SZERELT VÁLTÓLAPKÁS ANYAGA SZERINT: - HSS - HW, HT, HC, HF - CA, CM, CN, CC, CR - BN, DP, (CBN, PKB, PKD)

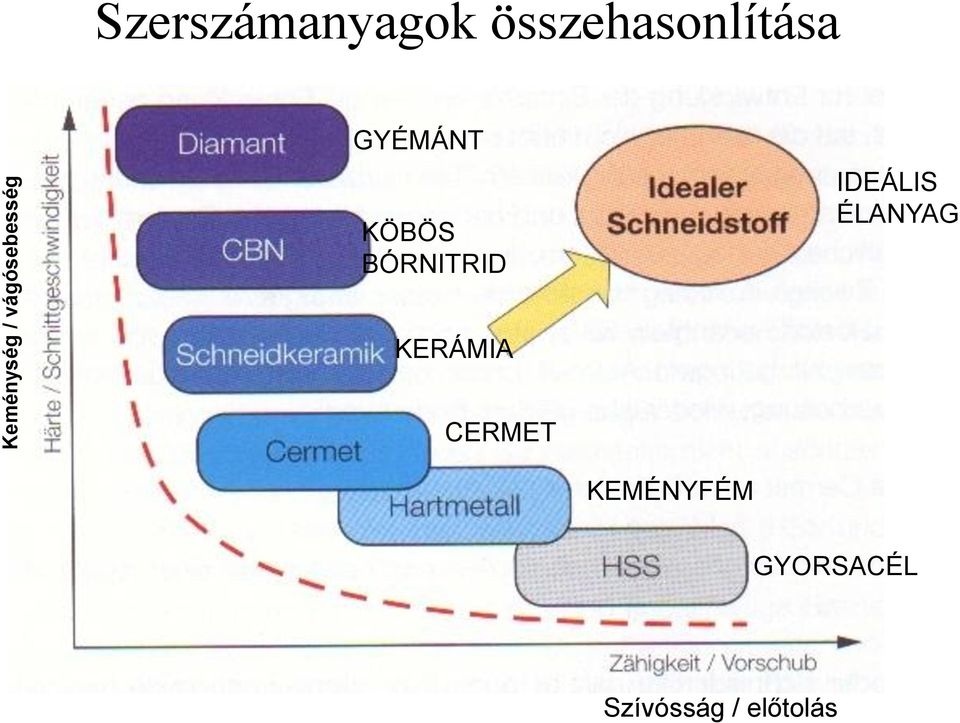

15 Keménység / vágósebesség Szerszámanyagok összehasonlítása GYÉMÁNT KÖBÖS BÓRNITRID IDEÁLIS ÉLANYAG KERÁMIA CERMET KEMÉNYFÉM GYORSACÉL Szívósság / előtolás

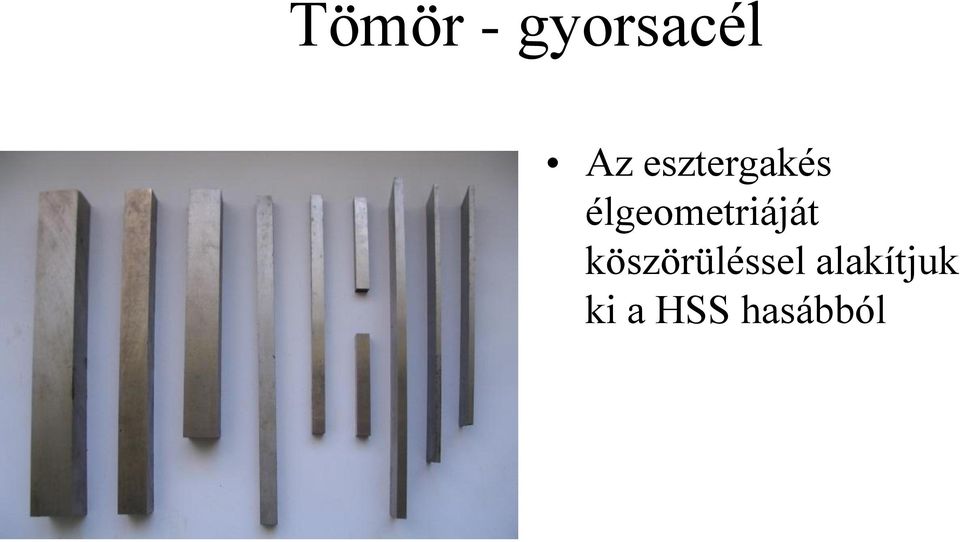

16 Tömör - gyorsacél Az esztergakés élgeometriáját köszörüléssel alakítjuk ki a HSS hasábból

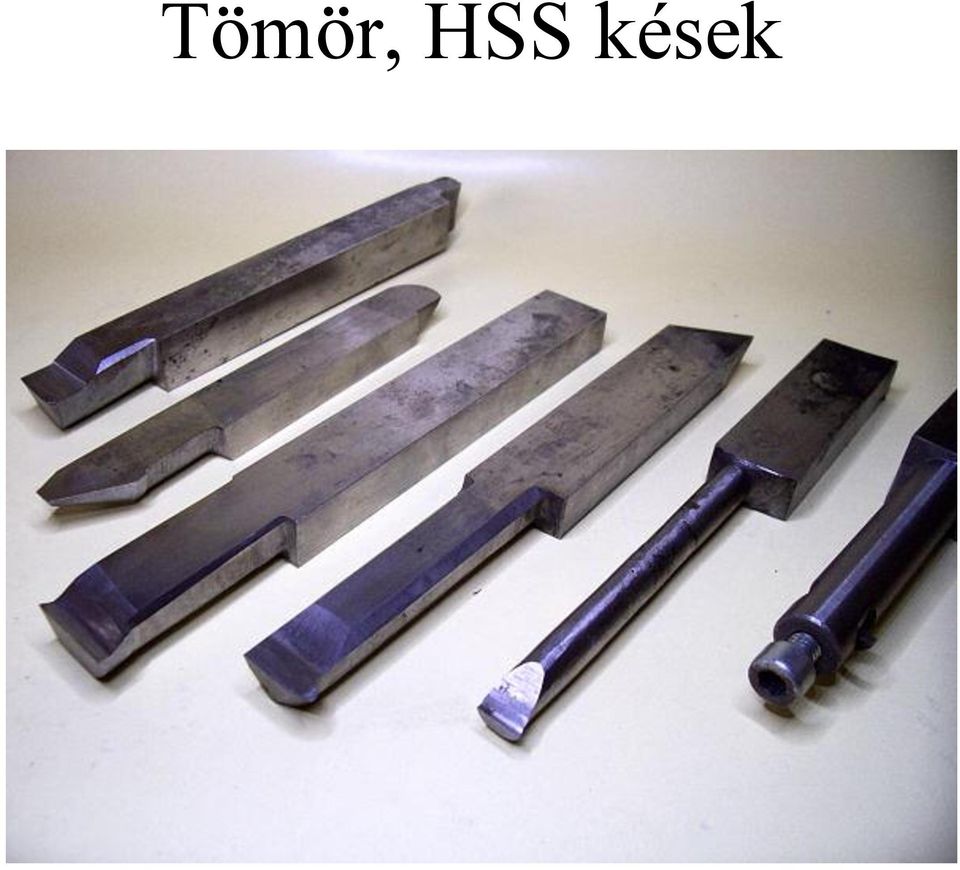

17 Tömör, HSS kések

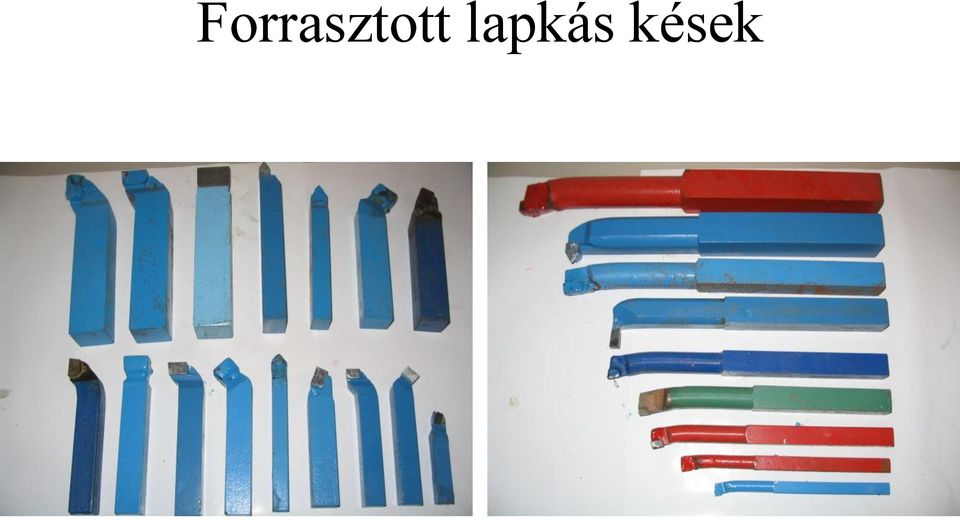

18 Forrasztott lapkás kések

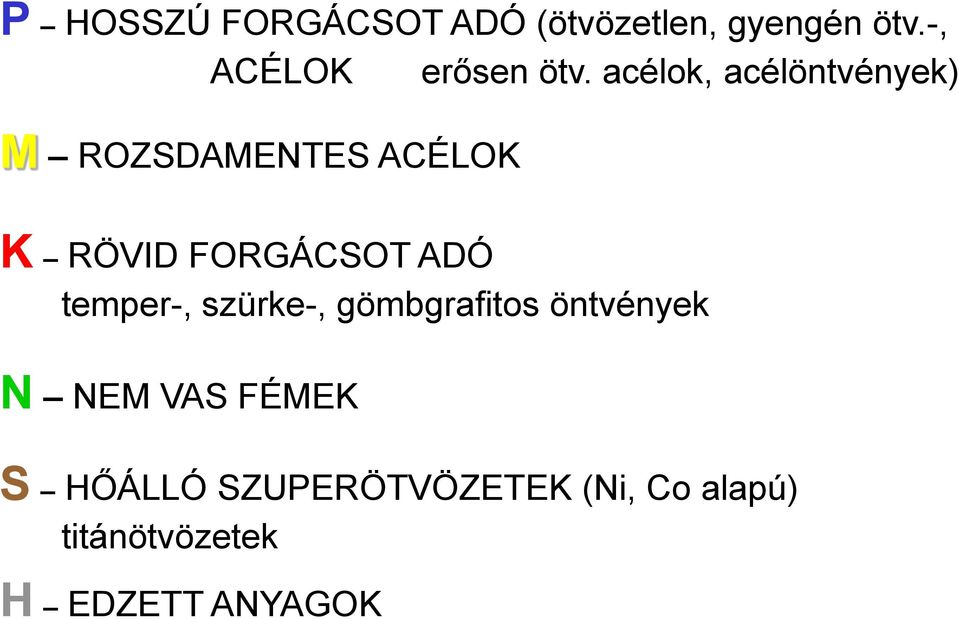

19 P HOSSZÚ FORGÁCSOT ADÓ (ötvözetlen, gyengén ötv.-, ACÉLOK erősen ötv. acélok, acélöntvények) M ROZSDAMENTES ACÉLOK K RÖVID FORGÁCSOT ADÓ temper-, szürke-, gömbgrafitos öntvények N NEM VAS FÉMEK S HŐÁLLÓ SZUPERÖTVÖZETEK (Ni, Co alapú) titánötvözetek H EDZETT ANYAGOK

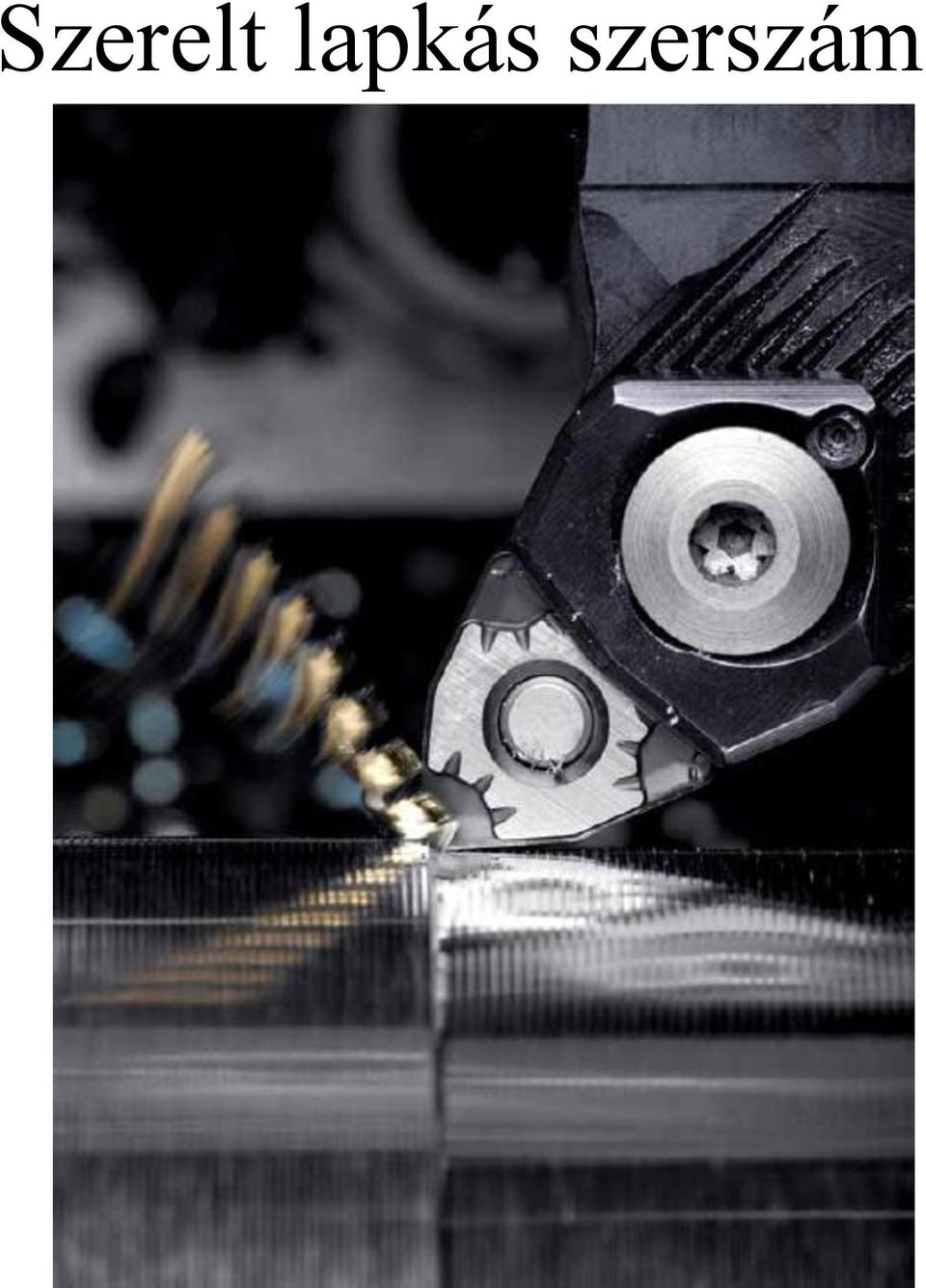

20 Szerelt lapkás szerszám

21 VÁLTÓLAPKÁS KÉSEK ÉS A LEHETSÉGES FORGÁCSOLÁSI IRÁNYOK

22 A MUNKADARAB BEFOGÁSA ESZTERGÁN

23 3 pofás tokmány

24 síktárcsa

25 A MUNKADARAB BEFOGÁSA BEFOGÁS SÍKTÁRCSÁN PATRONOS BEFOGÁS - HÚZOTT CSISZOLT SZÁLANYAG - 0,1 0,15 TŰRÉSSEL KICSI ÁTFOGÁSI TARTOMÁNY! BEFOGÁS EXPANZIÓS TÜSKÉN

26 Patronos befogó

27 szegnyereg

28 A MUNKADARAB BEFOGÁSA BEFOGÁS CSÚCSOK KÖZÉ MENESZTÉS - ESZTERGASZÍV - HOMLOKMENESZTŐ FORGÓ CSÚCS ÁLLÓ CSÚCS FÉL CSÚCS

29

30

31 Csúcsfészek fúrók

32 A MUNKADARAB BEFOGÁSA BEFOGÁS TOKMÁNYBA l d l d < 3 BEFOGÁS TOKMÁNYBA 3 < l d < 12 CSÚCCSAL MEGTÁMASZTVA l d > 12 BÁBBAL ÁLLÓ BÁB MOZGÓ BÁB A SZERSZÁMMAL SZEMBEN!

33

34 BÁB

35 KÚP ESZTERGÁLÁSA

36

37 KÚP ESZTERGÁLÁSA

38 Pl. 1 : 20-as kúp esztergálásához a következők szerint járunk el: Két csúcs közé be kell fogni egy olyan hengeres tüskét, melynek ütése a központfuratokhoz képest minimális. A késtartóba egy mérőórát kell úgy rögzíteni, hogy a tapintója kb. csúcsmagasságban legyen. Ezután a durva beállítást végezzük el, a kéziszán elforgatásával, a kívánt szögre, esetünkbe 1º26', persze a perceket csak saccolni lehet. Ekkor a keresztszán mozgatásával a mérőóra 2-3 körbefordulása után 0-ra állítjuk az órát, majd a kéziszánt 20 mm-rel elmozdítjuk. Ha pontos lett volna az előzetes beállítás, most 0,5 mm-t kellene mutatni a mérőórának, persze ez elsőre nem szokott sikerülni, de két-három módosítás után biztos a siker.

39

40 GÖMB ESZTERGÁLÁSA

41 MENETEK JELÖLÉSE (MSZ ): M200x6(P2)LH 6H/6G 6g7g-R MENET SZELVÉNY BETŰJELE - MENET ÁTMÉRŐ - MENETEMELKEDÉS - TÖBB BEKEZDÉS OSZTÁSJELE - BALMENET - ILLESZTÉS - TŰRÉS - MENET LEKEREKÍTÉS - MENETHOSSZ MENET ESZTERGÁLÁS

42 MENET ESZTERGÁLÁS SZERSZÁM KIALAKÍTÁSA: - TÖMÖR (HSS) - FORRASZTOTT LAPKÁS (HW) - VÁLTÓLAPKÁS (HW, HT, HC ) LAPKA KIALAKÍTÁSA: TELJES PROFILÚ LAPKA RÉSZ PROFILÚ LAPKA FÉSÜS LAPKA (TELJES PROFIL)

43 MENET ESZTERGÁLÁS TECHNOLÓGIAI ADATOK v FORGÁCSOLÁSI SEBESSÉG MDBANYAG-ÉLANYAG f ELŐTOLÁS MENETEMELKEDÉS a FOGÁSMÉLYSÉG - FOGÁSFELOSZTÁS RADIÁLIS ELTOLT OLDALIRÁNYÚ OLDALIRÁNYÚ VÁLTAKOZÓ OLDALIRÁNYÚ

44 MENET ESZTERGÁLÁS

45 HAGYOMÁNYOS ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK

46 Esztergagépek Esztergáláskor a forgó főmozgást a munkadarab, az előtolómozgást (mellékmozgás) a szerszám végzi. Az esztergálás gépei olyan szerkezetek, amelyek ezt a kétféle mozgást egyidejűleg biztosítani tudják. A munkadarab mozgatását a főhajtómű, a szerszám mozgatását a főhajtóműtől függő előtolóhajtómű (mellékhajtómű) biztosítja.

47 ESZTERGAGÉPEK

48

49 Nagyoló hosszesztergálás 49

50 Alakos felület esztergálása 50

51 Beszúrás furatban 51

52 EGYETEMES (HAGYOMÁNYOS) ESZTERGA FŐ RÉSZEI ESZTERGAGÉPEK

53 Egyéb esztergagépek Működésük részletezése: Előadáson és Szerszámgépek 2 tantárgyban

54 CNC esztergák Számjegyvezérlésű esztergák, esztergaközpontok 2D, 3D, 4D 8D Egyorsós kétorsós - ellenorsós - ikerorsós Az ikerorsós gépeken a két főorsó minden tekintetben azonos tulajdonságokkal bír, ebben az esetben megosztoznak a megmunkálás különböző fázisain, az ilyen gépek gyakran teljesen szimmetrikus kivitelben készülnek.

55 Komplex megmunkálás Az iparban legtöbbet alkalmazott gépek jellemzői, hogy csak egy forgácsolási feladat marás, esztergálás, fúrás megoldására alkalmasak. Mellettük ma már megjelentek az úgynevezett komplex megmunkálásra alkalmas szerszámgépek is.

56 Komplex megmunkálás Az esztergálási és a marási művelet egy felfogásban egy gépben történő elvégzése, bizonyos munkadaraboknál a legtermelékenyebb megoldásokat eredményezi

57 Komplex megmunkálás Tipikus darab

58 Komplex megmunkálás Ø36-ra feszítve ESZTERGA Nagy mellékidő gépeken kívül MARÓ (Készülék, programozható körasztal)

59 Komplex megmunkálás

60 Komplex megmunkálás 4D 4D ESZTERGAKÖZPONT A és B oldalt egymás után készre munkálja Nem kell külön készülék, körasztal Nincs gépen kívüli mellékidő, csak munkadarab átfordítás Kevesebb bázisváltás SZE Gildemeister CTX310

61 Komplex megmunkálás 4D SZE Gildemeister CTX310

62 Komplex megmunkálás 8D 8 tengelyes esztergáló megmunkálóközpont EMCO HYPERTURN 645 MCplus

63 Komplex megmunkálás 8D 8D ESZTERGAKÖZPONT A és B oldalt egymás után készre munkálja Nem kell külön készülék, körasztal Nincs gépen kívüli mellékidő Ellenorsó átveszi a darabot (pontos átfogás egytengelyűség) Párhuzamosan dolgozhat A és B oldal egymástól függetlenül (főidő csökkenés)

64 8D esztergaközpont

65 MARÁS

66 MARÁS MARÁS SZABÁLYOS, TÖBBÉLŰ SZERSZÁM FORGÁCSOLÁSI - FŐMOZGÁS: FORGÓ SZERSZÁM - MELLÉKMOZG.: HALADÓ (EGYENES, KÖR, CSAV., PÁLYAMENTI) MUNKADARAB A SZERSZÁM TENGELY ÉS MEGMUNKÁLT FELÜLET HELYZETE PALÁSTMARÁS II HOMLOKMARÁS SAROKMARÁS

67 MARÁS ELŐÁLLÍTOTT FELÜLET: - SÍK - HENGER - CSAVAR - FOGAZAT (LEFEJTÉS) - ALAKOS - PROFILOZÁS (SZERSZÁM) - MÁSOLÁS (SABLON) - NC/CNC (PROGRAM)

68 MARÁS 2D 2 1/2 D 3D 5D + FELÜLET NORMÁLISA ÉS A MARÓTENGELY SZÖGE ÁLLANDÓ (~15º) EGYÜTT DOLGOZÓ 5 TENGELY

69 A marásnak két alapeljárása van: palástmarás (a) és homlokmarás (b).

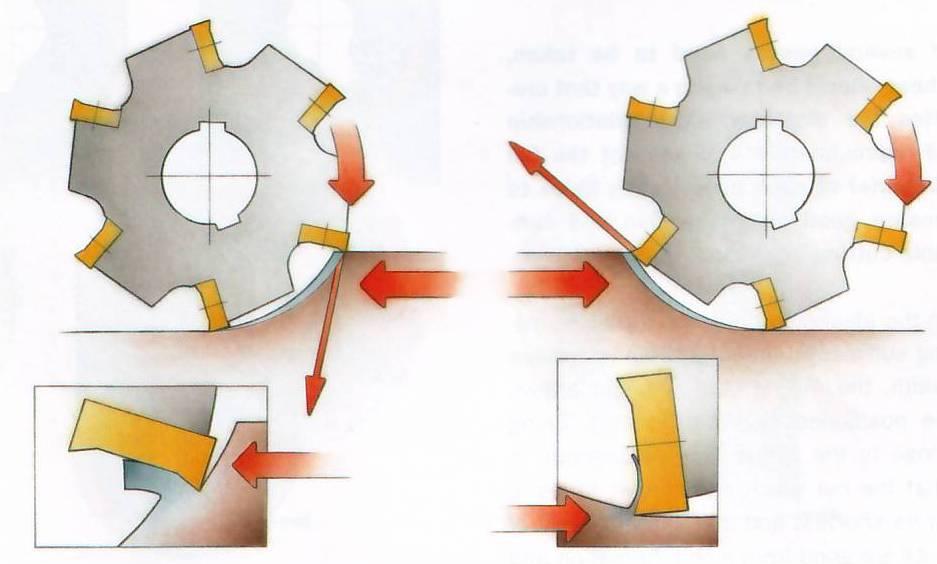

70 PALÁSTMARÁS EGYENIRÁNYÚ MARÁS - BELÉPÉS A LEGNAGYOBB FORGÁCSVASTAGSÁGNÁL - NAGYOBB ÉLTARTAM - MEREV, JÁTÉKMENTES GÉP (BEHÚZZA A MDB-OT) ELLENIRÁNYÚ MARÁS - 0 FORGÁCSVASTAGSÁGNÁL LÉP BE, CSÚSZIK AZ ÉL - KISEBB ÉLTARTAM - ÁLTALÁNOSAN HASZNÁLT MARÁS

71 palástmarás

72 Homlokmarás - nagyolás

73 Homlokmarás - simítás 73

74 Homlok-palást

75 PALÁSTMARÁS FORGÁCSOLÁSI ERŐ PALÁSTMARÁSNÁL (EGYENESFOGÚ MARÓ!) V f ELŐTOLÁSI SEBESSÉG F Z FOGANKÉNTI ELŐTOLÁS f z vf z n z MARÓ FOGSZÁMA n MARÓ FORDULATSZÁMA - ÁTFOGÁSI SZÖG FORGÁCSOLÁSI ERŐ F 1 = A k s = k s b h k F 1 EGY FOGRA ESŐ FORG. ERŐ h K KÖZEPES FORGÁCSVASTAGSÁG b FORGÁCS SZÉLESSÉG

76 PALÁSTMARÓ FELFOGÁSA: PALÁSTMARÁSNÁL - KIS FORGÁCSOLÁSI SEBESSÉG - NAGY ELŐTOLÁS - NAGY ÉLTARTAM (400 PERC) FORRÁS: TSCHÄTSCH CSOPORTMARÓ HŰTÉS BEVONATOLÁS

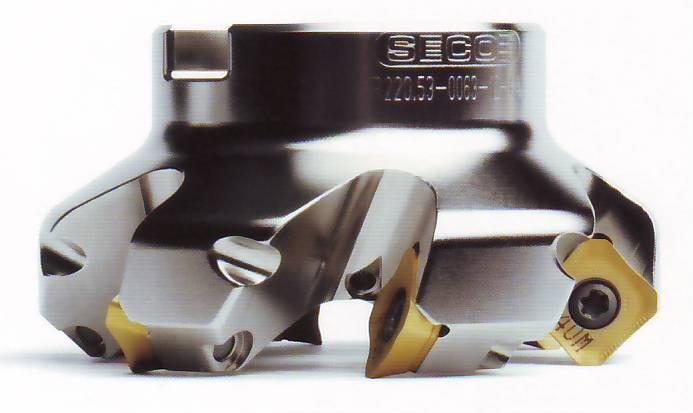

77 HOMLOKMARÁS TELJESÍTMÉNYE KÉTSZERESE A PALÁSTMARÁSNAK SZERSZÁM DÖNTŐEN VÁLTÓLAPKÁS - KÖZVETLENÜL A TESTBE FOGOTT MARÁS

78 - KAZETTÁS

79 - KAZETTÁS (f: EMUGE)

80 MARÁS MARÓSZERSZÁMOK ALAK SZERINT: - PALÁST (EGYENES-, FERDE ÉLŰ, JOBBOS, BALOS) - HOMLOK - SAROK - SZÖG - TÁRCSA - SZÁR (GÖMB, TORUSZ, T HORONY STB.) - ALAKOS - MENET - LEFEJTŐ ANYAGA SZERINT: HSS, HSS-PM, HW, HT, HC, PKB, PKD, CN

81 MARÓSZERSZÁMOK KIALAKÍTÁSA SZERINT: TÖMÖR (HSS, HW, HT BEVONATOLT!) FORRASZTOTT (HW) VÁTÓLAPKÁS (HSS-PM, HW, HT, HC, CA, CN, PKD, PKB) LAPKA BEFOGÁS: - TESTBE (KÖZVETLENÜL, LAPKATARTÓBA) - KAZETTÁBA (FIX, ÁLLÍTHATÓ)

82 A szerszám és a munkadarab befogása A marók befogásakor két szempontot kell figyelembe venni: egyrészt megfelelő legyen a futáspontosság, másrészt biztosítható legyen a nyomatékátadás. Ezt a maróorsók furatának meredek- vagy Morse-kúpos kiképzésével, és behúzószár alkalmazásával oldják meg.

83 Munkadarab megfogása Asztalra fogatás szorító-vasakkal Gépsatuba: Készülékbe - egyszerű gépsatu - szögben állítható gépsatu Forgatáshoz, szögosztáshoz: - szögskálás, vagy osztótárcsás körasztalra - osztófejbe

84 Marógépek A marógépek sík és alakos felületek, valamint ezek kombinációinak előállítására használhatók. Termelékenységük általában nagyobb, pontosságuk jobb, mint a hasonló feladatok ellátására szolgáló gyalugépeké, és bonyolultabb alakzatok készítésére is alkalmasak. A marószerszámok befogása és forgatása (főmozgás) a speciálisan kiképzett maróorsóval történik. A maróorsó helyzete vízszintes és függőleges lehet. A mellékmozgásokat általában a munkadarab végzi szánrendszerek segítségével. A mellékmozgások egyenes vonalú vagy forgómozgások lehetnek

85 MARÓGÉPEK MARÓGÉPEK - EGYETEMES - FÜGGŐLEGES - VÍZSZINTES - HOSSZMARÓGÉP - MÁSOLÓ - LEFEJTŐ - NC, CNC MEGMUNKÁLÓ KÖZPONT KÜLÖNLEGES - FORGATTYÚSTENGELY- - BÜTYKÖSTENGELY MARÓK - MENETMARÓK

86 MARÓGÉPEK

87 MARÓGÉPEK

88 Az egyetemes marógép a konzolos marógépek csoportjába tartozik. A maróorsó vízszintes elhelyezésű. A maróorsóba befogott marótengely végét a gerendán elhelyezett állítható helyzetű orsócsapágy (bak) támasztja meg. Az egyetemes marógép függőleges tengelyű marófejjel is felszerelhető Egyetemes marógép

89 Egyéb marógépek Működésük részletezése: Előadáson és Szerszámgépek 2 tantárgyban

90 MARÓGÉPEK

91 MEGMUNKÁLÓ KÖZPONTOK MEGMUNKÁLÓ KÖZPONT - EGY FELFOGÁS ALATT KÜLÖNBÖZŐ MEGMUNKÁLÁSOKAT (FÚRÁS, MARÁS, DÖRZSÖLÉS, MENETFÚRÁS STB.) TUD VÉGREHAJTANI. - AUTOMATIKUS SZERSZÁMCSERE A SZERSZÁMTÁRBÓL - CNC, NC VEZÉRLÉS - KÖRASZTAL (MEGMUNKÁLÁS TÖBB OLDALRÓL) - MUNKADARAB-VÁLTÁS (PALETTA) - MÉRÉS, FELÜGYELET

92 A számvezérlésű gépek vezérlési rendszerei Ahány tengely összhangban vezérelhető, annyi dimenziós pályavezérlésről (D) beszélhetünk. Tehát a dimenziószám az eredő sebességvektor különböző tengelyek irányába eső sebességkomponensek száma. Ha az NC nem képes minden tengelyt összhangban mozgatni (azaz pályavezérelni) a fennmaradó (csak szakaszvezérelhető) tengelyeket fél dimenziószámmal jelölték. A felső ábra 2D pályavezérlést, az alatta levő ábra 2.5D pályavezérlést mutat. Ez utóbbi "teraszos" megmunkálást jelent, azaz síkban (2D) pályavezérelhető és a harmadik tengely mentén szakaszos elmozdulást eredményez. 2D 2,5D

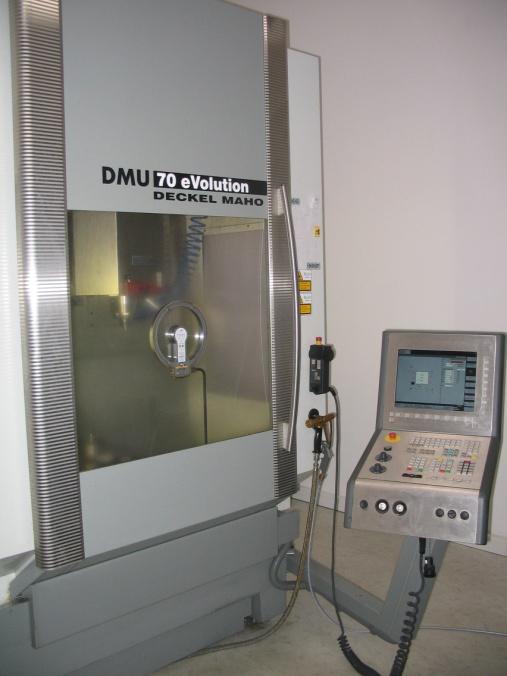

93 A számvezérlésű gépek vezérlési rendszerei Valódi térbeli alakzatok általában 3-5D pályavezérléssel munkálhatók meg, mert a geometria lekövetése mellett a maró optimális élszögeit is be kell állítani. A fenti ábra egy térbeli alakzat megmunkálását mutatja. Az alsó ábrán egy DECKEL MAHO DMU 70 evolution 5 tengelyes megmunkáló-központ látható. 3-5D

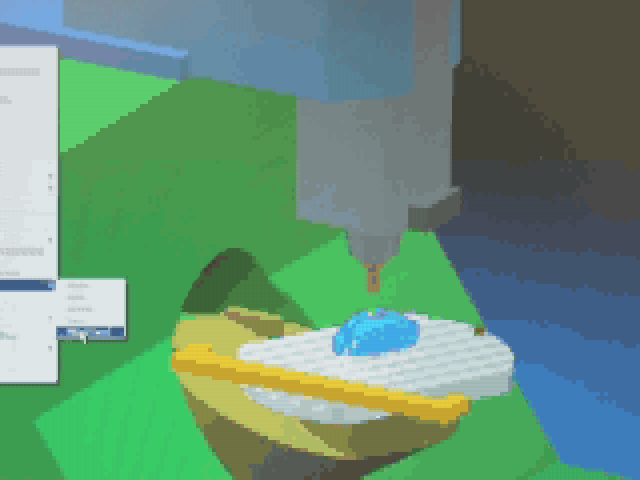

94 Folyamatos 5 tengelyes megmunkálás szimulációja

95 Köszönöm a figyelmet
