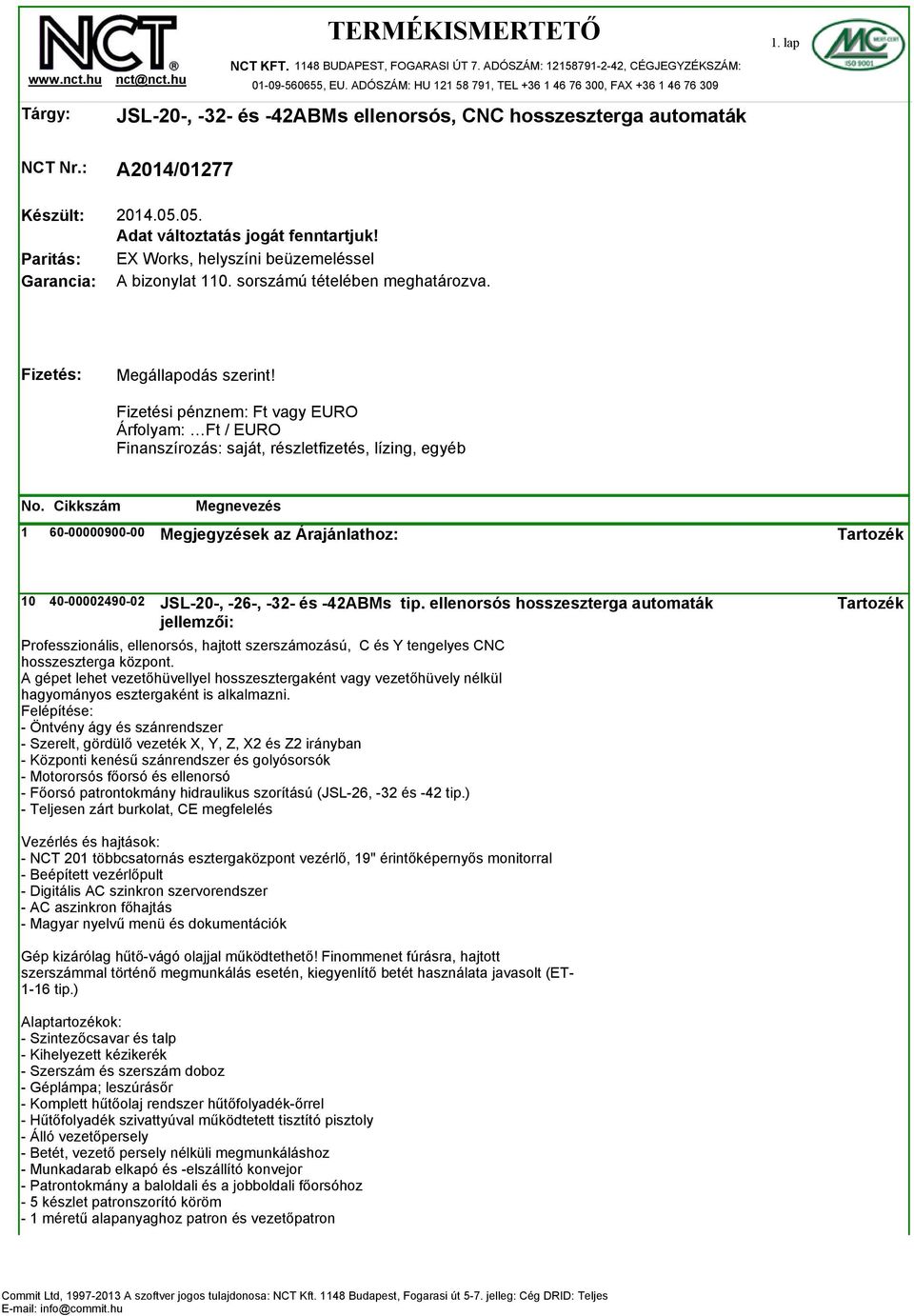

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX JSL-20-, -32- és -42ABMs ellenorsós, CNC hosszeszterga automaták 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: Ft vagy EURO Árfolyam: Ft / EURO Finanszírozás: saját, részletfizetés, lízing, egyéb No. 1 Cikkszám Megjegyzések az Árajánlathoz: JSL-20-, -26-, -32- és -42ABMs tip. ellenorsós hosszeszterga automaták jellemzői: Professzionális, ellenorsós, hajtott szerszámozású, C és Y tengelyes CNC hosszeszterga központ. A gépet lehet vezetőhüvellyel hosszesztergaként vagy vezetőhüvely nélkül hagyományos esztergaként is alkalmazni. Felépítése: - Öntvény ágy és szánrendszer - Szerelt, gördülő vezeték X, Y, Z, X2 és Z2 irányban - Központi kenésű szánrendszer és golyósorsók - Motororsós főorsó és ellenorsó - Főorsó patrontokmány hidraulikus szorítású (JSL-26, -32 és -42 tip.) - Teljesen zárt burkolat, CE megfelelés Vezérlés és hajtások: - NCT 201 többcsatornás esztergaközpont vezérlő, 19" érintőképernyős monitorral - Beépített vezérlőpult - Digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Magyar nyelvű menü és dokumentációk Gép kizárólag hűtő-vágó olajjal működtethető! Finommenet fúrásra, hajtott szerszámmal történő megmunkálás esetén, kiegyenlítő betét használata javasolt (ET tip.) Alaptartozékok: - Szintezőcsavar és talp - Kihelyezett kézikerék - Szerszám és szerszám doboz - Géplámpa; leszúrásőr - Komplett hűtőolaj rendszer hűtőfolyadék-őrrel - Hűtőfolyadék szivattyúval működtetett tisztító pisztoly - Álló vezetőpersely - Betét, vezető persely nélküli megmunkáláshoz - Munkadarab elkapó és -elszállító konvejor - Patrontokmány a baloldali és a jobboldali főorsóhoz - 5 készlet patronszorító köröm - 1 méretű alapanyaghoz patron és vezetőpatron

2 No. Cikkszám Folytatás, 2. lap JSL-20ABMs típus alapára és műszaki alapadatai: - Legnagyobb esztergálható átmérő (mm): 20 - Főorsó furat átmérő (mm): 29 - Legnagyobb eszt. hossz (mm): Maradékanyag álló / szinkron vezető hüvely esetén (mm): 85 / Gyorsmenet (m/perc): 24 - Baloldali főorsó teljesítménye (KW): 3,7 - Baloldali főorsó fordulatszáma (f/perc): Jobboldali főorsó teljesítménye (KW): 2,2 - Jobboldali főorsó fordulatszáma (f/perc): Radiális, hajtott szerszámok max. nyomatéka (Nm):... - Radiális, hajtott szerszámok max. fordulatszáma (f/perc):... - Ellenorsóhoz, axiális, hajtott szerszámok max. nyomatéka (Nm):... - Ellenorsóhoz, axiális, hajtott szerszámok max. fordulatszáma (f/perc):... - Szorító- / vezető patron tipusa: 145E / NP20 (TSUGAMI) - Alapterület x magasság (mm): 2605x1420x Nettó géptömege (kg): Villamos csatlakozás: 3x400VAC JSL-26ABMs típus alapára és műszaki alapadatai: - legnagyobb esztergálható átmérő [mm]: 26 - főorsó furat átmérő [mm]: 40 - legnagyobb eszt. hossz [mm]: maradékanyag, álló / szinkron vezető hüvely esetén (mm): 200 / gyorsmenet [m/perc]: 18 - baloldali főorsó teljesítménye [KW]: 7,5 - baloldali főorsó fordulatszáma [f/perc]: jobboldali főorsó teljesítménye [KW]: 7,5 - jobboldali főorsó fordulatszáma [f/perc]: hajtott szerszámok max. nyomatéka [Nm]: 20 - hajtott szerszámok max. fordulatszáma [f/perc]: ellenorsóhoz, axiális, hajtott szerszámok max. nyomatéka [Nm]: 12 - ellenorsóhoz, axiális, hajtott szerszámok max. fordulatszáma [f/perc]: szorító- / vezető patron tipusa:163e / ISO (TSUGAMI) Alapterületxmagasság [mm]: 2270x1450x1835 Gép nettó tömege [kg]: 2800 Villamos csatlakozás: 3x400VAC JSL-32ABMs típus alapára és műszaki alapadatai: - Legnagyobb esztergálható átmérő (mm): 32 - Főorsó furat átmérő (mm): 45 - Legnagyobb eszt. hossz (mm): Maradékanyag, álló / szinkron vezető hüvely esetén rúdadagolóval (mm): 200 / Gyorsmenet (m/perc): 24 - Baloldali főorsó teljesítménye (KW): 7,5 - Baloldali főorsó fordulatszáma (f/perc): Jobboldali főorsó teljesítménye (KW): 7,5 - Jobboldali főorsó fordulatszáma (f/perc): Hajtott szerszámok max. nyomatéka (Nm): 20 - Hajtott szerszámok max. fordulatszáma (f/perc): Ellenorsóhoz, axiális, hajtott szerszámok max. nyomatéka (Nm): 12 - Ellenorsóhoz, axiális, hajtott szerszámok max. fordulatszáma (f/perc): Szorító- / vezető patron tipusa:...e /... - Alapterület x magasság (mm): 2865x1625x Gép nettó tömege (kg): 3700

3 No. Cikkszám Folytatás, 3. lap - Villamos csatlakozás: 3x400VAC JSL-42ABMs típus alapára és műszaki alapadatai: - Legnagyobb esztergálható átmérő (mm): 42 - Főorsó furat átmérő (mm): 55 - Legnagyobb eszt. hossz (mm): Maradékanyag, álló / szinkron vezető hüvely esetén rúdadagolóval (mm): 200 / Gyorsmenet (m/perc): 24 - baloldali főorsó teljesítménye (KW): 7,5 - baloldali főorsó fordulatszáma (f/perc): jobboldali főorsó teljesítménye (KW): 7,5 - jobboldali főorsó fordulatszáma (f/perc): hajtott szerszámok max. nyomatéka (Nm): 20 - hajtott szerszámok max. fordulatszáma (f/perc): ellenorsóhoz, axiális, hajtott szerszámok max. nyomatéka (Nm): 12 - ellenorsóhoz, axiális, hajtott szerszámok max. fordulatszáma (f/perc): Szorító- / vezető patron tipusa:...e /... Alapterület x magasság (mm): 2865x1625x2045 Gép nettó tömege (kg): 3700 Villamos csatlakozás: 3x400VAC GÉP TARTOZÉKOK ÉS OPCIÓK Szerszámozás (JSL-20ABMs tip.): Választható 1.külső megmunkáló egység FO.: - külső késtartó: 7+1 (12x12x90) (egy szerszámhelyet a leszúrásőr foglalja el) 2. furat megmunkáló egység FO. és EO.: - axiális, álló, fúró-furatkés szerszátartó: 5-5 (ER16) 3. hajtott, külső megmunkáló egység FO.: - radiális, hajtott, fúró-maró szerszátartó: 4 (ER16) 4. furat vagy vég megmunkáló egység EO.: - hajtott szerszámhely: 4 - álló, fúró-furatkés szerszátartó: 2 (ER16) - hajtott szerszámtaró: 2 (ER16) - külső késtartó: 1 (...) Teljesítmény: - max. fúrási átmérő álló / hajtott szerszámmal (mm): 10 / 10 - max. menetfúrási méret álló / hajtott szerszámmal (mm): M8 / M6 FO.= főorsó-, EO.=ellenorsó oldali megmunkáláshoz felhasználható Patron nem tartozék! Szerszámozás (JSL-26-, -32- és -42ABMs tip.): Választható 1.külső megmunkáló egység FO.: - külső késtartó: 6 (16x16x95-155) 2. furat megmunkáló egység FO. és EO.: - axiális, álló, fúró-furatkés szerszátartó: 5-5 (ER20) 3. hajtott, külső megmunkáló egység FO.: - radiális, hajtott, fúró-maró szerszátartó / helyek száma: 4 / 5 (ER16) 4. furat vagy vég megmunkáló egység EO.: - hajtott szerszámhely: 4 - álló, fúró-furatkés szerszátartó: 2 (ER16) - hajtott szerszámtaró: 2 (ER16) - külső késtartó: 1 (...) 5. vég megmunkáló egység FO. és EO. (3.egység egyik h.sz.hely felhasználásával): - axiális, hajtott, fúró-maró szerszátartó: 3 (ER16) (opc.) Teljesítmény:

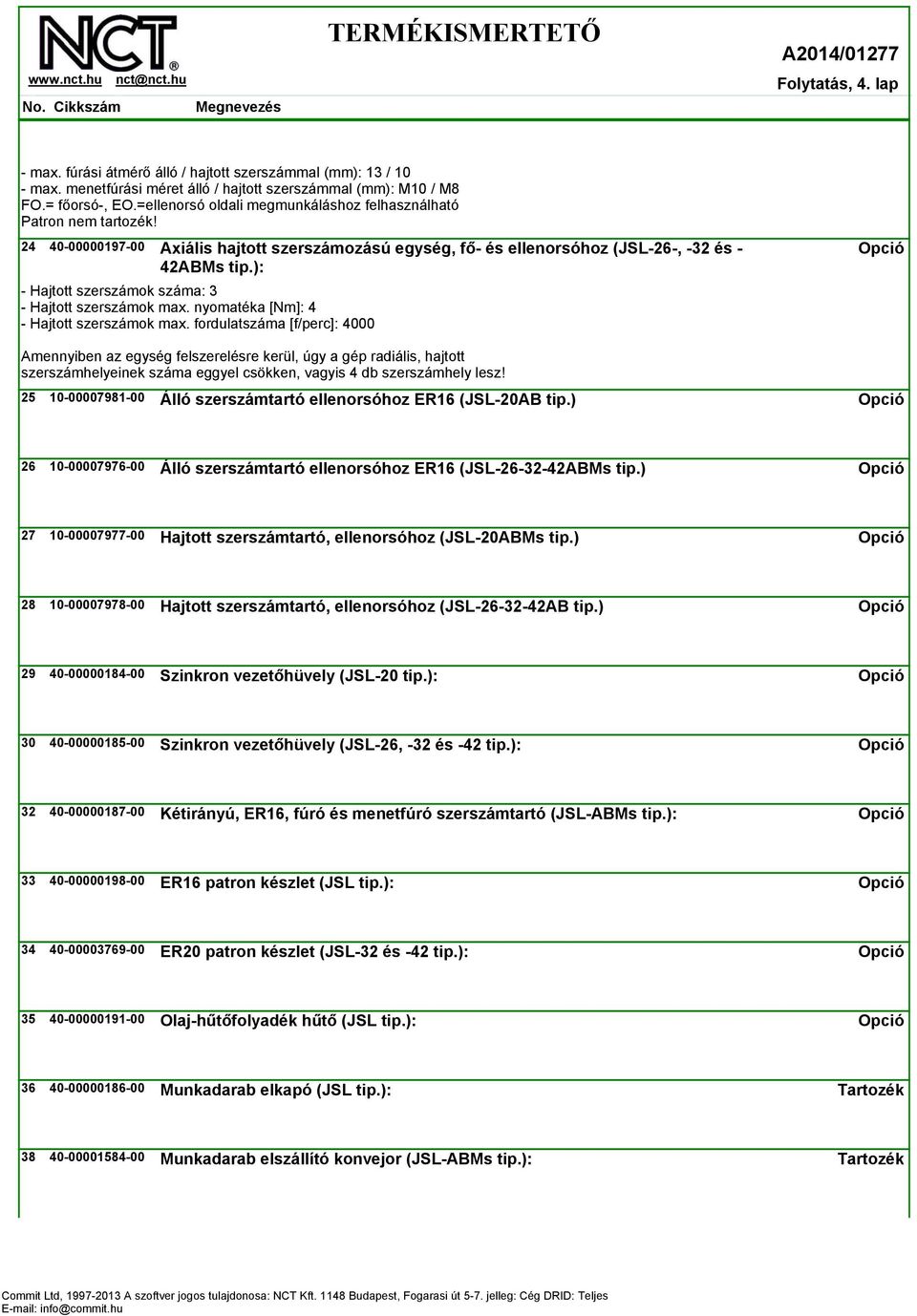

4 No. Cikkszám Folytatás, 4. lap - max. fúrási átmérő álló / hajtott szerszámmal (mm): 13 / 10 - max. menetfúrási méret álló / hajtott szerszámmal (mm): M10 / M8 FO.= főorsó-, EO.=ellenorsó oldali megmunkáláshoz felhasználható Patron nem tartozék! Axiális hajtott szerszámozású egység, fő- és ellenorsóhoz (JSL-26-, -32 és - 42ABMs tip.): - Hajtott szerszámok száma: 3 - Hajtott szerszámok max. nyomatéka [Nm]: 4 - Hajtott szerszámok max. fordulatszáma [f/perc]: 4000 Amennyiben az egység felszerelésre kerül, úgy a gép radiális, hajtott szerszámhelyeinek száma eggyel csökken, vagyis 4 db szerszámhely lesz! Álló szerszámtartó ellenorsóhoz ER16 (JSL-20AB tip.) Álló szerszámtartó ellenorsóhoz ER16 (JSL ABMs tip.) Hajtott szerszámtartó, ellenorsóhoz (JSL-20ABMs tip.) Hajtott szerszámtartó, ellenorsóhoz (JSL AB tip.) Szinkron vezetőhüvely (JSL-20 tip.): Szinkron vezetőhüvely (JSL-26, -32 és -42 tip.): Kétirányú, ER16, fúró és menetfúró szerszámtartó (JSL-ABMs tip.): ER16 patron készlet (JSL tip.): ER20 patron készlet (JSL-32 és -42 tip.): Olaj-hűtőfolyadék hűtő (JSL tip.): Munkadarab elkapó (JSL tip.): Munkadarab elszállító konvejor (JSL-ABMs tip.):

5 No. 40 Cikkszám Folytatás, 5. lap Munkadarab elkapó, hosszú alkatrészekhez (JSL-20 tip.) Munkadarab elkapó, hosszú alkatrészekhez (JSL-26, 32 és -42 tip.): Forgácskihordó (JSL-ABMs tip.) Rúdadagoló és szálvezető, 3,2m/20mm, hosszeszterga automatákhoz (BARLOAD BEG-20 tip.): Rúdadagoló és szálvezető, 3,2m/32mm, hosszeszterga automatákhoz (BARLOAD BFG-32 tip.): Rúdadagoló és szálvezető, 3,2m/42mm, hosszeszterga automatákhoz (BARLOAD BFG-42 tip.): VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI NCT 201 CNC VEZÉRLŐ: Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): Két csatornás vezérlés felára (NCT 201 tip.): Három színű állapotjelző lámpa szerszámgépekhez: Gépállás esetén, hibajelzés SMS üzenetben: SZOLGÁLTATÁSOK Gépszállítás és üzembehelyezés (Belföld E+T+Ü): Gép kikapcsolása technológiai programból: Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ):

6 No. 104 Cikkszám Folytatás, 6. lap CE megfelelőségi nyilatkozat CNC esztergagépekre: Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Garancia (új és újjáépített CNC gép / belföld / ):
