1 Városrehabilitáció felülnézetből Magastetők energiahatékony felújítása kerámia cseréppel

2

3

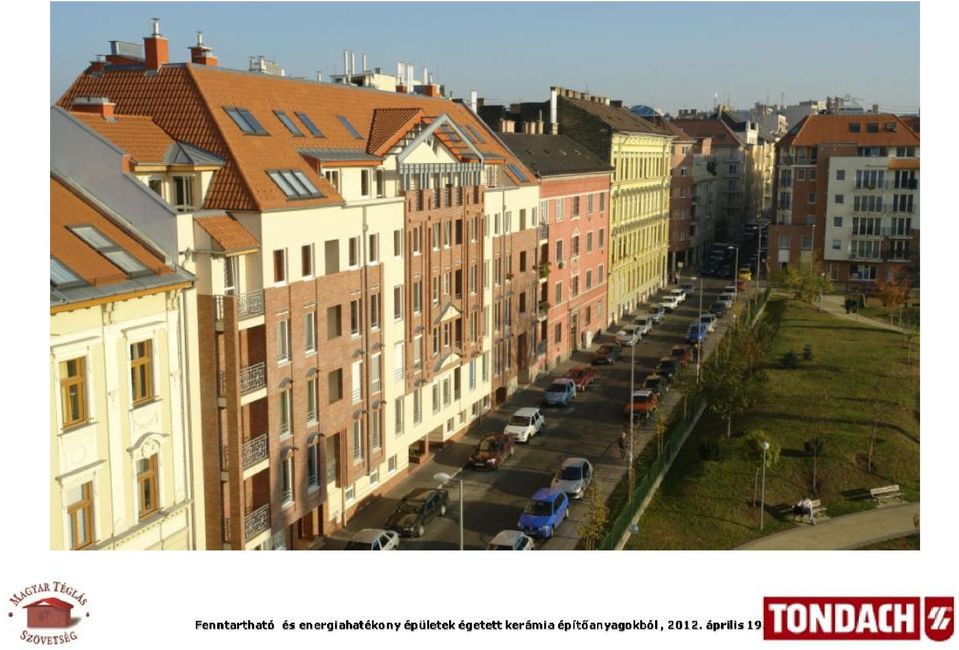

4

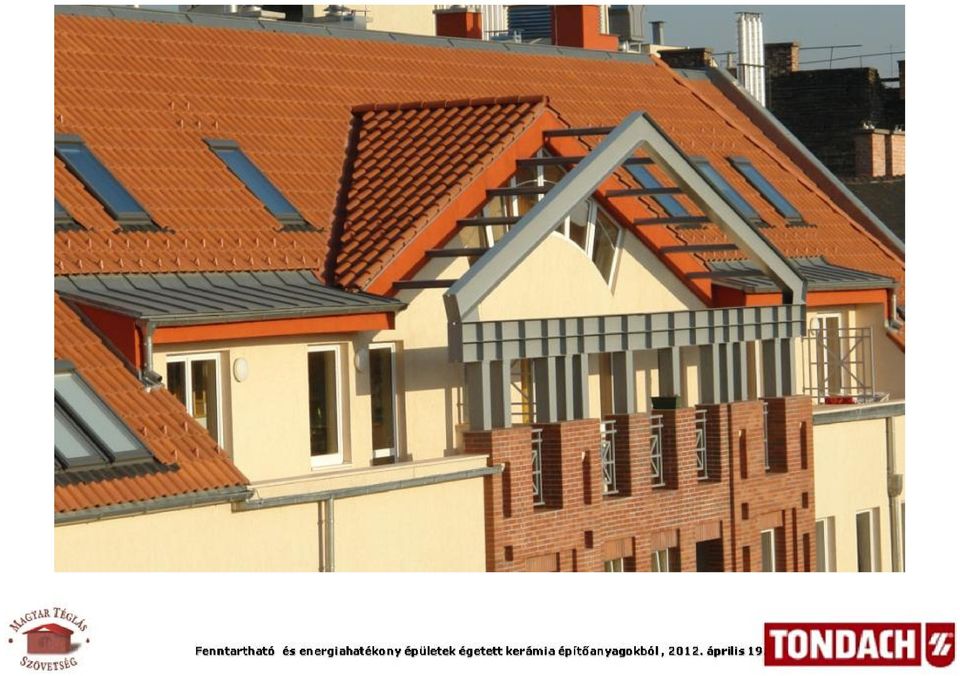

5

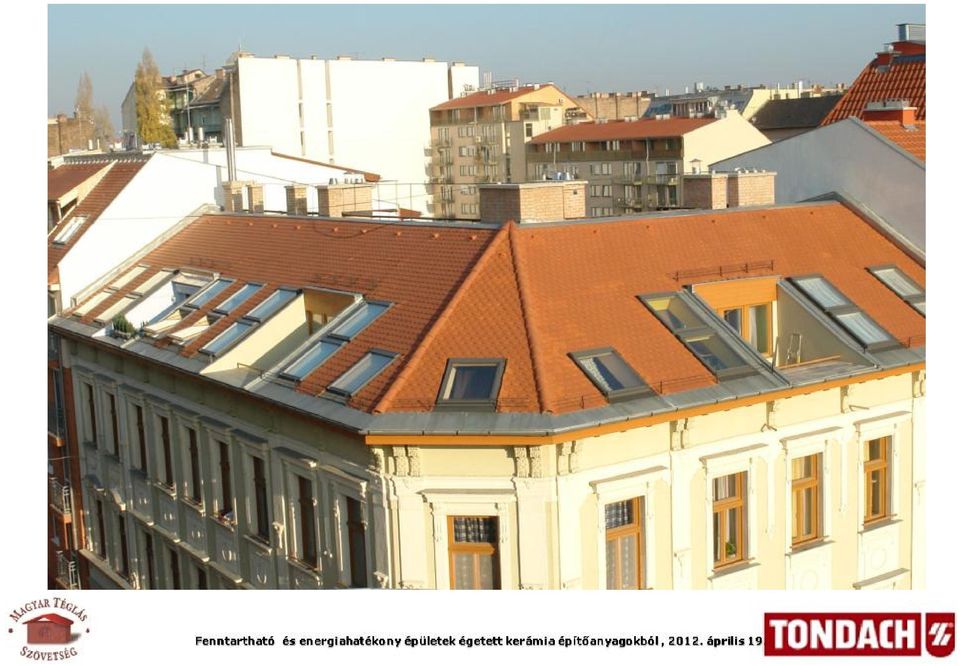

6

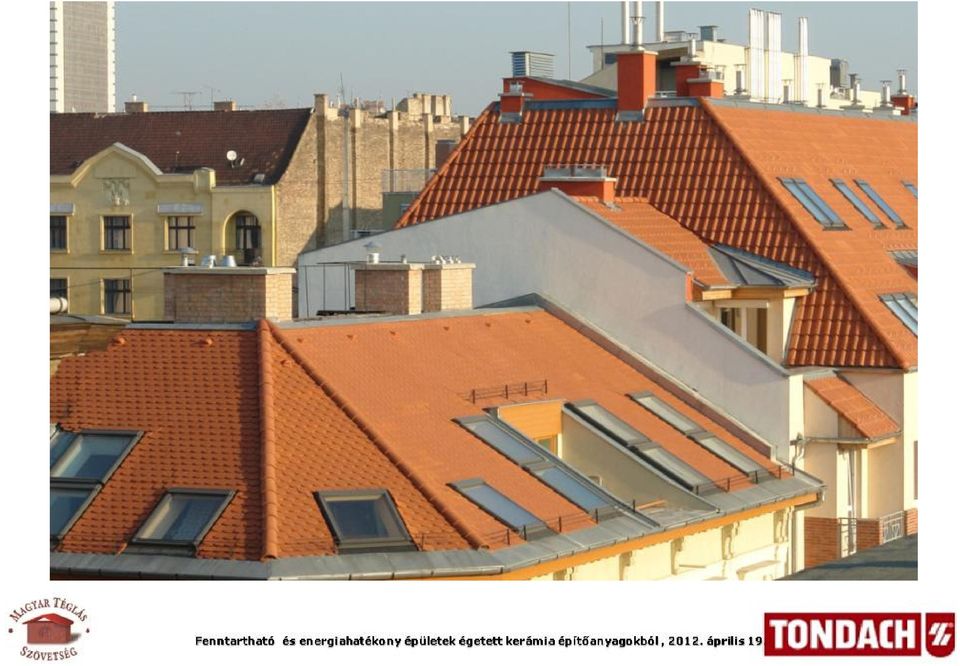

7

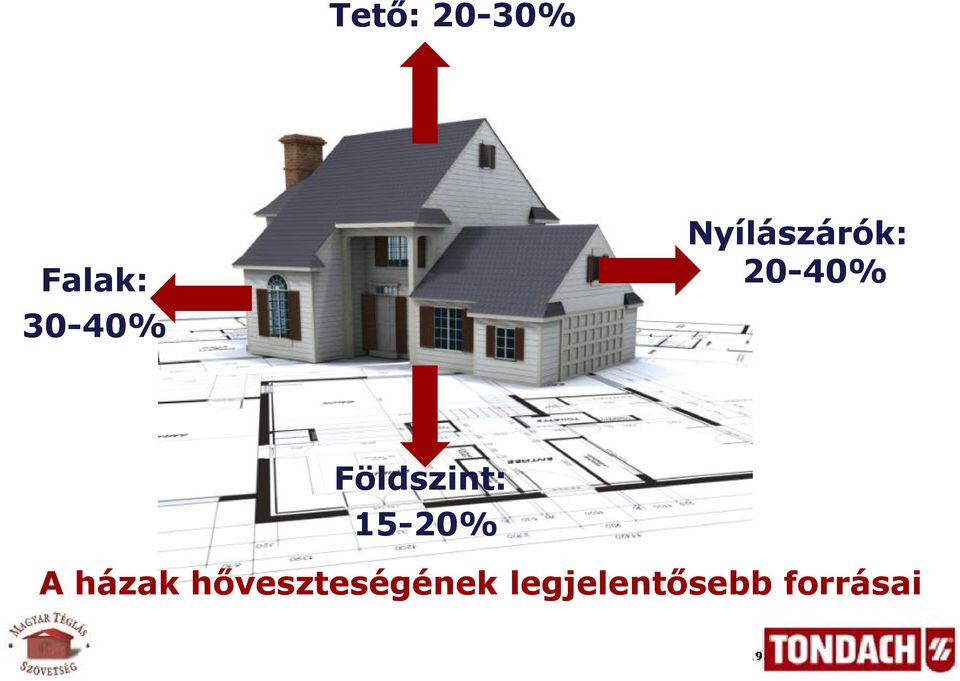

8 Tető: 20-30% Falak: 30-40% Nyílászárók: 20-40% Földszint: 15-20% A házak hőveszteségének legjelentősebb forrásai

9 Mi a megoldás?

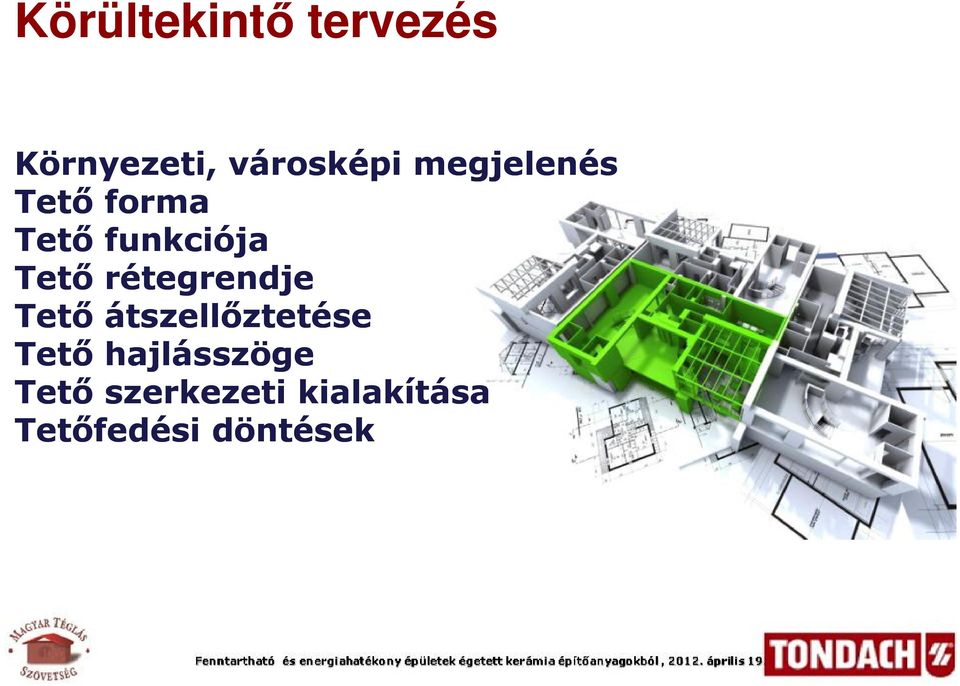

10 Körültekintő tervezés Környezeti, városképi megjelenés Tető forma Tető funkciója Tető rétegrendje Tető átszellőztetése Tető hajlásszöge Tető szerkezeti kialakítása Tetőfedési döntések

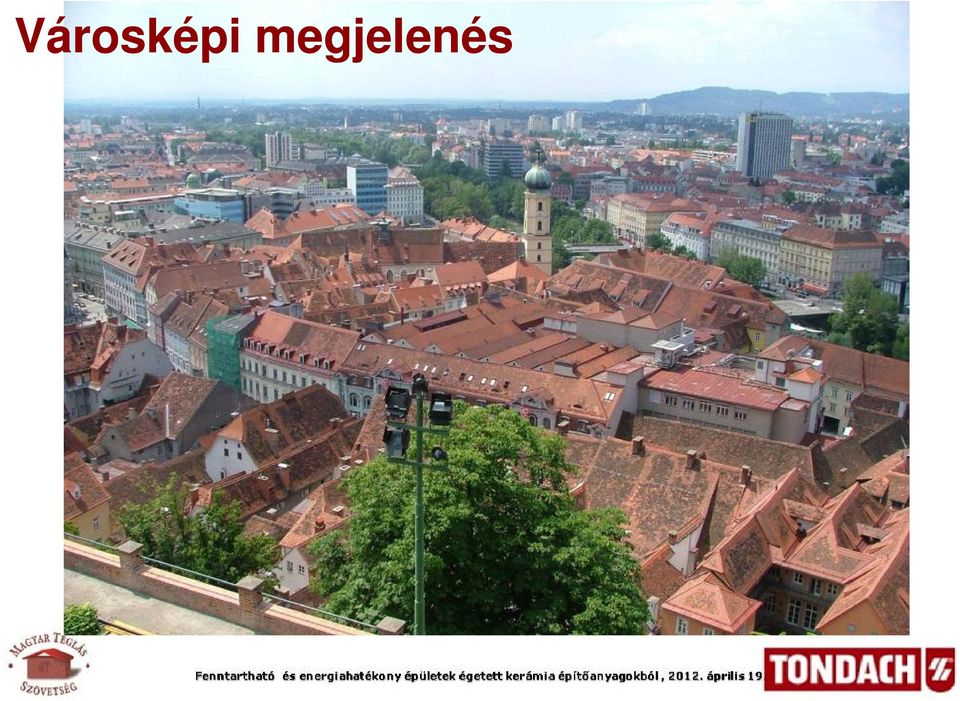

11 Városképi megjelenés

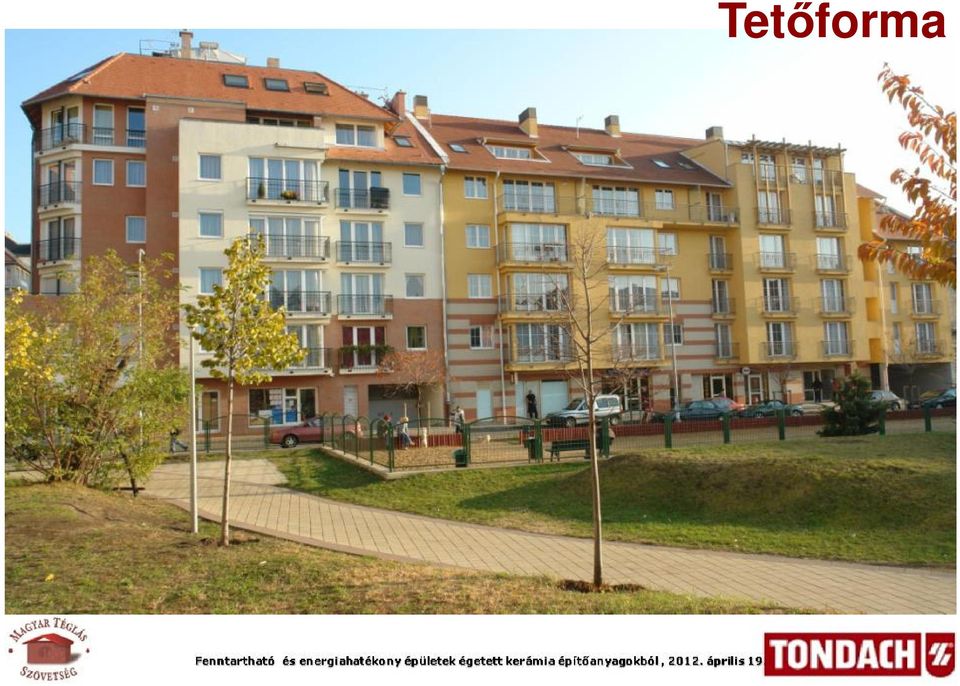

12 Tetőforma

13 Tetőforma

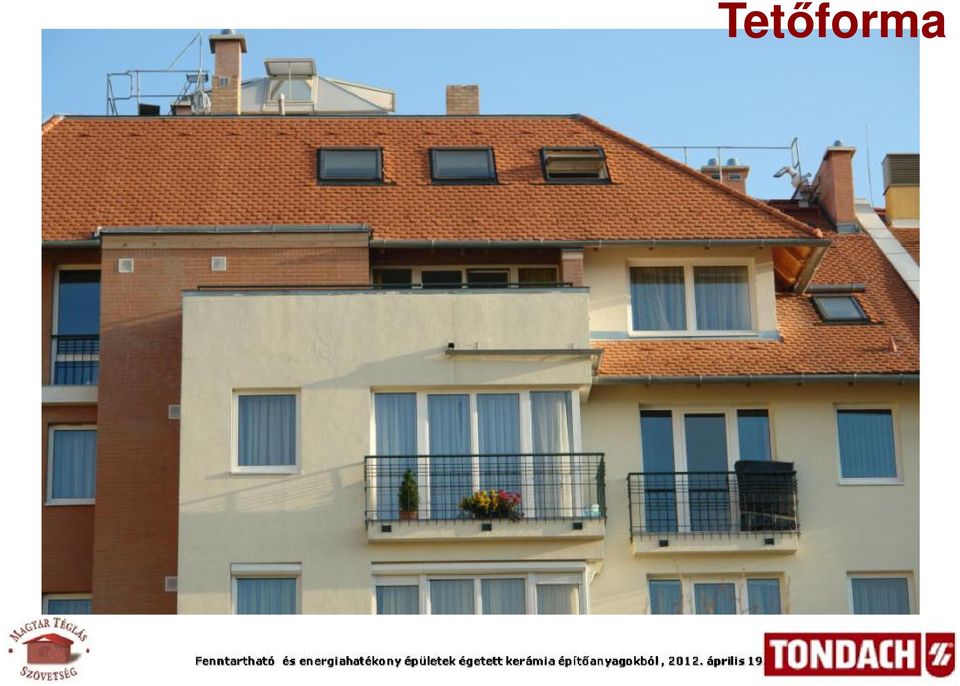

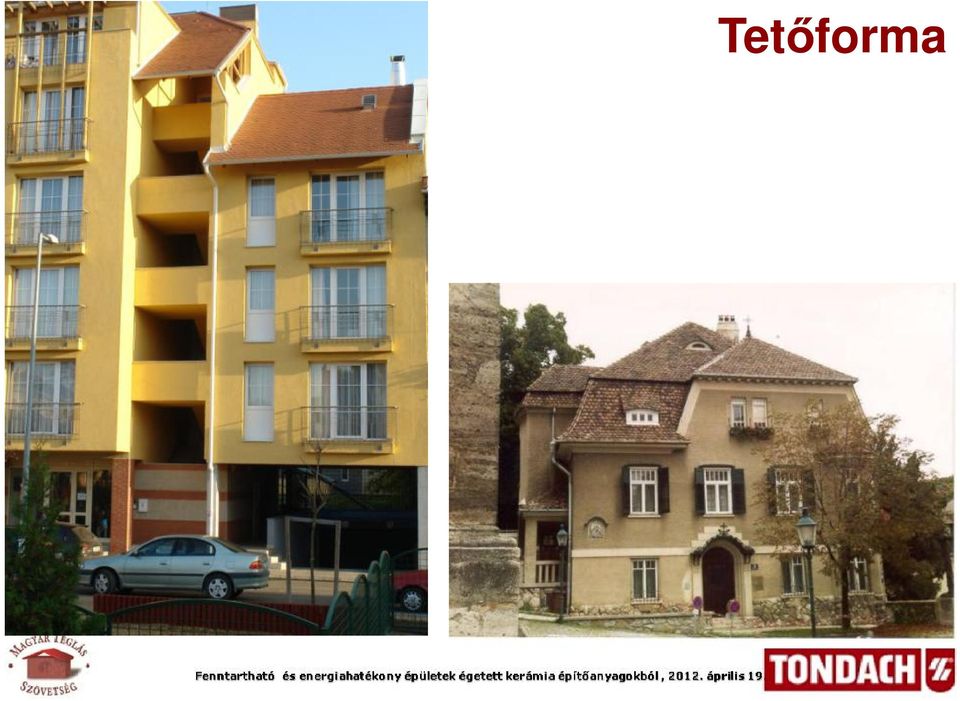

14 Tetőforma

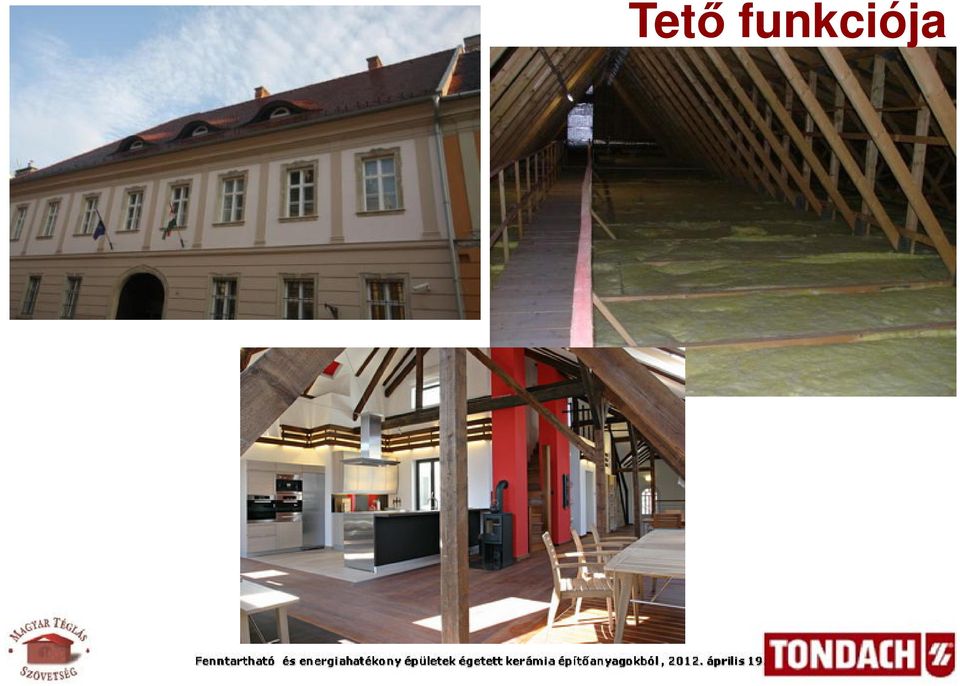

15 Tető funkciója

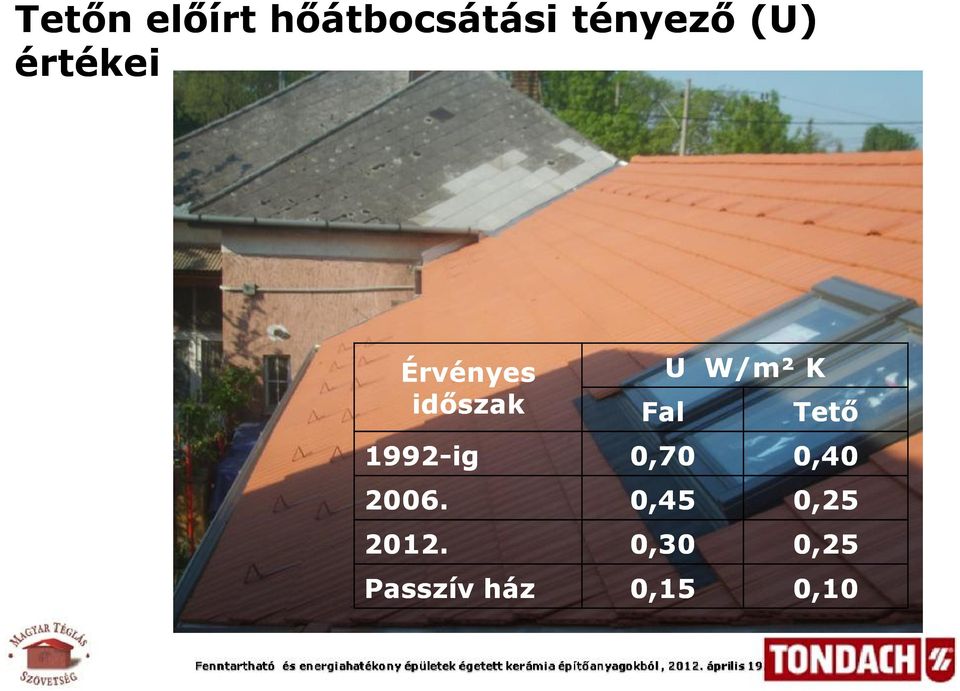

16 Tetőn előírt hőátbocsátási tényező (U) értékei Érvényes időszak Fal U W/m² K Tető 1992-ig 0,70 0, ,45 0, ,30 0,25 Passzív ház 0,15 0,10

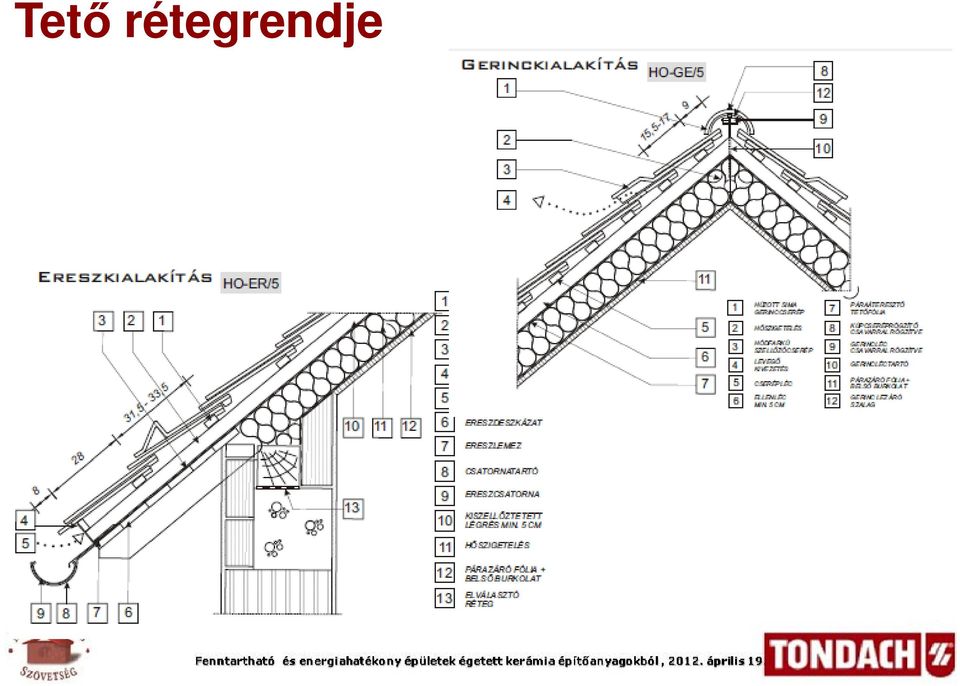

17 Tető rétegrendje

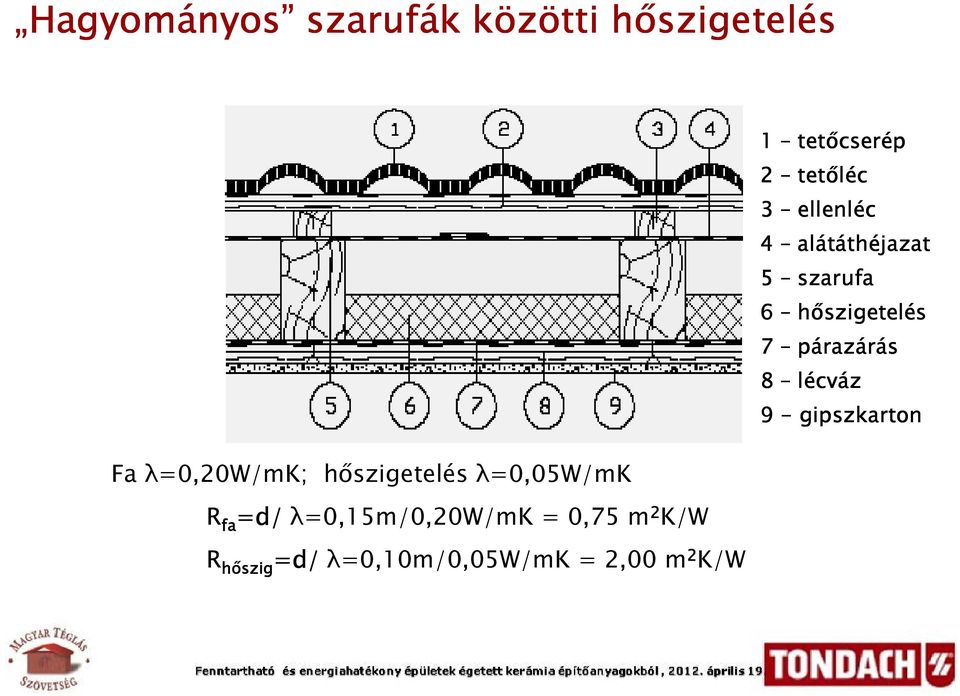

18 Hagyományos szarufák közötti hőszigetelés Fa λ=0,20w/mk; hőszigetelés λ=0,05w/mk R fa =d =d/ λ=0,15m/0,20w/mk = 0,75 m 2 K/W R hőszig =d =d/ λ=0,10m/0,05w/mk = 2,00 m 2 K/W 1 tetőcserép 2 tetőléc 3 ellenléc 4 alátáthéjazat 5 szarufa 6 hőszigetelés 7 párazárás 8 lécváz 9 - gipszkarton

19 Szarufák közötti hőszigetelés Fa λ=0,19 =0,19-0,26 0,26 W/mK mk; hőszigetelés λ=0,022 =0,022-0,04W/ 0,04W/mK R fa =d =d/ λ= 0,79-0,58 0,58 m 2 K/W R hőszig =d =d/ λ=6,8 =6,8-3,8 m 2 K/W

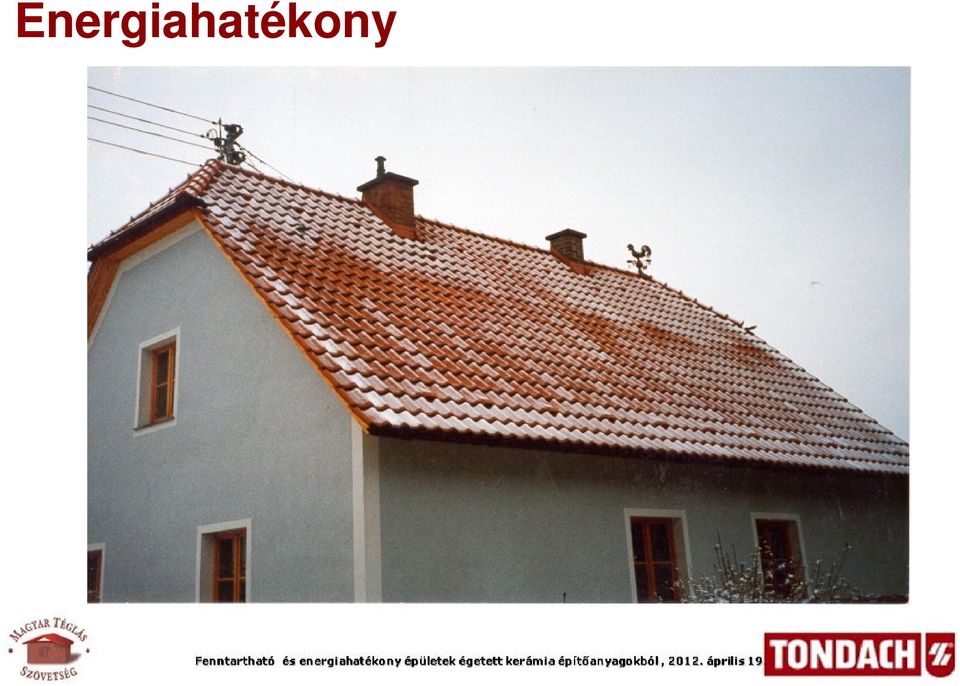

20 Energiahatékony

21 Szarufák közötti és alatti hőszigetelés A B ,5 1,0 U A =0,215 W/m 2 K U B =0,130 W/m 2 K

22 Szarufák közötti és alatti hőszigetelés A B ,5 1,0 = 39,5% U A =0,215 W/m 2 K U B =0,130 W/m 2 K

23 Szarufák közötti és alatti hőszigetelés A B ,5 1,0 = 39,5% U A =0,215 W/m 2 K U B =0,130 W/m 2 K faszerkezetek hőhidasságát figyelembe véve: U = 0,163 W/m 2 K, = 25% U K, = 25% U B hez képest

24 Tetőszerkezetek hőhidassága HŐHID HŐHID HŐHID HŐHÍDMENTES SZERKEZET

25 Hőveszteség 1m A vizsgálat tárgya A hőszigetelésen belüli illesztési hézag hatása a hőáteresztési tényezőre Külső feltételek: 1m 14 cm Hézag nélküli:u-értékérték = 0,3 W/m 2 K 1 mm hézagnál: U-érték = 1,44W/m²K Hőveszteségi faktor 4,8 ( 480 % ) Belső hőmérséklet +20 C Külső hőmérséklet -10 C Nyomáskülönbség 20 Pa Szélerősség 2-3 A mérést végezte: Institut für Bauphysik, Stuttgart Forrás: DBZ 12/89, oldal 1639 U érték: Az U-érték (korábban k-érték) a hőáteresztési tényező egy épület viszonylatában, mértékegysége a W/(m²K).

26 Külső tetőfelújítás

27 Külső tetőfelújítás A tetőhéjazat felújítása Előny: A lakók a házban maradhatnak A tetőfedés és az ereszcsatornák felújítása Alaphelyzet A tetőhéjazat eltávolítása A TONDACH DASATOP párafékező fóliát helyezzük fel a szarufákra, majd vigyük fel a hőszigetelést A tetőhéjazat felépítése, esetleg kiegészítő szigeteléssel Hátrány: Magasabb költségek Időjárástól függő munkavégzés

28 Külső tetőfelújítás Dasatop elhelyezés: Alátéthéjazat és párazárás egyben Rugalmas SD érték 0,05 a hideg külső felületeken 2,00 m a meleg belső felületeken Tartóssága beépítve, szabad ég alatt fedés nélkül 14 nap. Tűzvédelmi besorolás B2 (ill ill. E Euro osztályozás szerint) Dasatop alátéthéjazatként működik. Dasatop párazáróként működik

29 Tetőfelújítás- külső bontással

30 Tetőfelújítás- külső bontással

31 DASATOP alátétfólia beépítés

32 DASATOP alátétfólia beépítés

33 DASATOP alátétfólia beépítés

34 DASATOP alátétfólia beépítés

35 DASATOP alátétfólia beépítés

36 DASATOP alátétfólia beépítés

37 DASATOP alátétfólia beépítés

38 DASATOP alátétfólia beépítés

39 DASATOP alátétfólia beépítés

40 Összefoglalás A felújítás során a hőszigetelő konstrukciók különleges biztonsági tartalékokat igényelnek. Előfeltétel a légzáró kivitelezés. Sub-and and-top = kevesebb csatlakozás = kevesebb hibalehetőség. Rugalmas s d -érték. A DASATOP plusz biztonságot nyújt a kiváló kiszáradási képességének köszönhetően.

41 Nedvesség Pára 1. A külső térből nedvesség juthat a tetőszerkezetbe. Ez a nedvesség pára formájában távozik onnét, ezért a az alátéthéjazat feletti illetve az alátéthéjazat alatti légrések kiszellőzését biztosítani kell! 2. Belső térből pára: ember, növény, főzés, mosás, zuhanyzás Iránya: a magasabb parciális nyomású térből az alacsonyabb nyomású tér felé Ha a magas páratartalom miatt eléri a telítési határt akkor kicsapódik a kisebb hőmérsékletű szerkezeten.

42 Páralecsapódás max. H 2 O [g/m³] , ,1 17,3 12,9 9,3 6,8 3,3 2, Hőmérséklet C Az épületben keletkezett károk okai A lehűlő meleg levegő kondenzál (a víz lecsapódik), mivel a hideg levegő kevesebb vizet tud fölvenni, mint a meleg levegő. = lecsapódott pára képződik 50 %-os páratartalom esetén a levegő víztartalma: Þ 8,65 g/m³ Lehűlés Páraképződés Harmat lecsapódás: Þ 6,55 g/m³

43 A diffúzió és a hőszállítás (konvekció) összehasonlítása A vizsgálat tárgya A belső párazár 1m 1m 14 cm Hézag nélkül:0,5 g víz/m 2 x24h 1 mm hézaggal:800 g víz/m x24h Hőveszteségi tényező 1600!!! s d -Érték = 30 m A párazárásban lévő hézag (légzárás) Külső feltételek: Belső hőmérséklet +20 C Külső hőmérséklet C Nyomáskülönbség 20 Pa Szélerősség 2-3 A mérést végezte: Institut für Bauphysik, Stuttgart forrás: DBZ 12/89, oldal 1639ff 1 mm hézaggal 1600-szoros a bekerülő nedvesség

44 Páralecspódás

45 A páralecsapódás okozta károk: rétegek átnedvesedése a hőszigetelő képesség jelentősen romlik páralecsapódás a belső felületeken megjelenik beázás penészedés tartószerkezetek károsodása A páralecsapódás típushibái: a hőszigetelés feletti légrés kicsi vs. nincs Hőszigetelés feletti légrés hiánya esetén az alátéthéjazat nem páraáteresztő párafékező fólia hiánya a belső felületen az alátéthéjazat feletti légrés nincs összeköttetésben a külső térrel a határoló szerkezetek páradiffúziós ellenállása kicsi

46 Tető átszellőztetése A légrések feladata a fedés alatt keletkező hőterhelés levezetése a külső és a cserép alatti levegő hőmérsékletének kiegyenlítése a külső bejutó nedvesség kiszellőztetése a belső térből áthatoló pára elvezetése Magas tetők esetén általában vízzáró fedés. A bejutó nedvesség távozását mindig meg kell oldani! Alátéthéjazat feletti légrés kiszellőztetése (egyszeresen kiszellőztetett tető) Alátéthéjazat alatti és feletti légrés kiszellőztetése (kétszeresen kiszellőztetett tető)

47 Alátéthéjazat feletti légrés kiszellőztetése (egyszeresen kiszellőztetett tető)

48 Alátéthéjazat feletti és alatti légrékiszellőztetése (kétszeresen kiszellőztetett tető)

49 Tető átszellőztetése Ki- és beszellőző keresztmetszetek méretezése a DIN szabvány szerint:

50 Mi történik ha nincs átszellőztetés???

51 Tető nem átszellőztetése

52 Tető nem átszellőztetése

53 Tető nem átszellőztetése

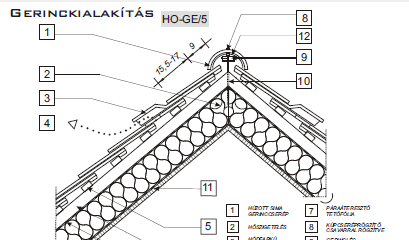

54 A szerkezeti csomópontok Oromél Kémény Eresz Gerinc Vápa

55 Szerkezeti kialakítás- alátéthéjazat Másodlagos vízelvezető réteg, mely folytonos legyen. Védjen a bejutó porhó ellen Védjen a bejutó csapadék ellen Védjen a pára lecsapódásból keletkezhető kár ellen Biztosítsa a belső pára kijutását

56 Szerkezeti kialakítás - alátéthéjazat Az alátéthéjazat kiválasztása Az adott tetőszerkezethez szükséges alátéthéjazat kiválasztási szempontjai: Az alkalmazott cserépfedés előírt hajlásszöge A tető tervezett hajlásszöge: A cserépre előírt hajlásszög alatti alkalmazás jelentősen csökkenti a tető vízzáróságát. Amennyiben a tető hajlásszöge általános felületen, illetve a kifedett vápában nem éri el az előírt értéket, úgy kiegészítő intézkedés szükséges. A tető hasznosítási jellege Tető formája, bonyolultsága Különleges időjárási körülmények Egyéb körülmények: helyi építési előírások műemlékli védettség különleges rendeltetésből származó körülmény

57 TT. alátétfóliák felhasználása α 30 szabadon belógó 30 >α 24 szélzáró 24 >α 20 szélzáró, vízzáró 20 >α 17 vízzáró 17 >α 12 vízhatlan 30º 24º 20º 17º 12º Tilos a cserépfedés! Az alacsony tetőhajlásszög tervezése a kerámiacserép típusától is függ!

58 TT. alátétfóliák felhasználása Kétszeresen átszellőztetett hideg tető Egyszeresen átszellőztetett hideg tető

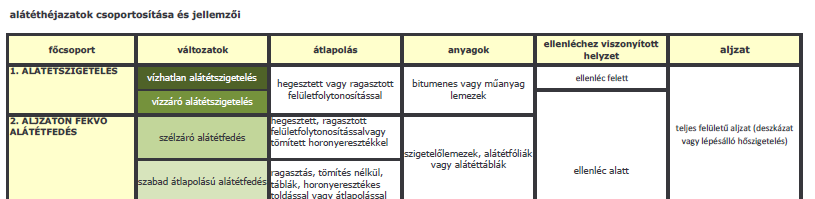

59 Szerkezeti kialakítás- alátéthéjazat

60 Szerkezeti kialakítás- alátéthéjazat

61 T.Tuning FOL párazáró fólia

62 TT.FOL-N páraáteresztő fólia

63 TT FOL-S páraáteresztő fólia

64 és végül Köszönöm megtisztelő figyelmüket!
