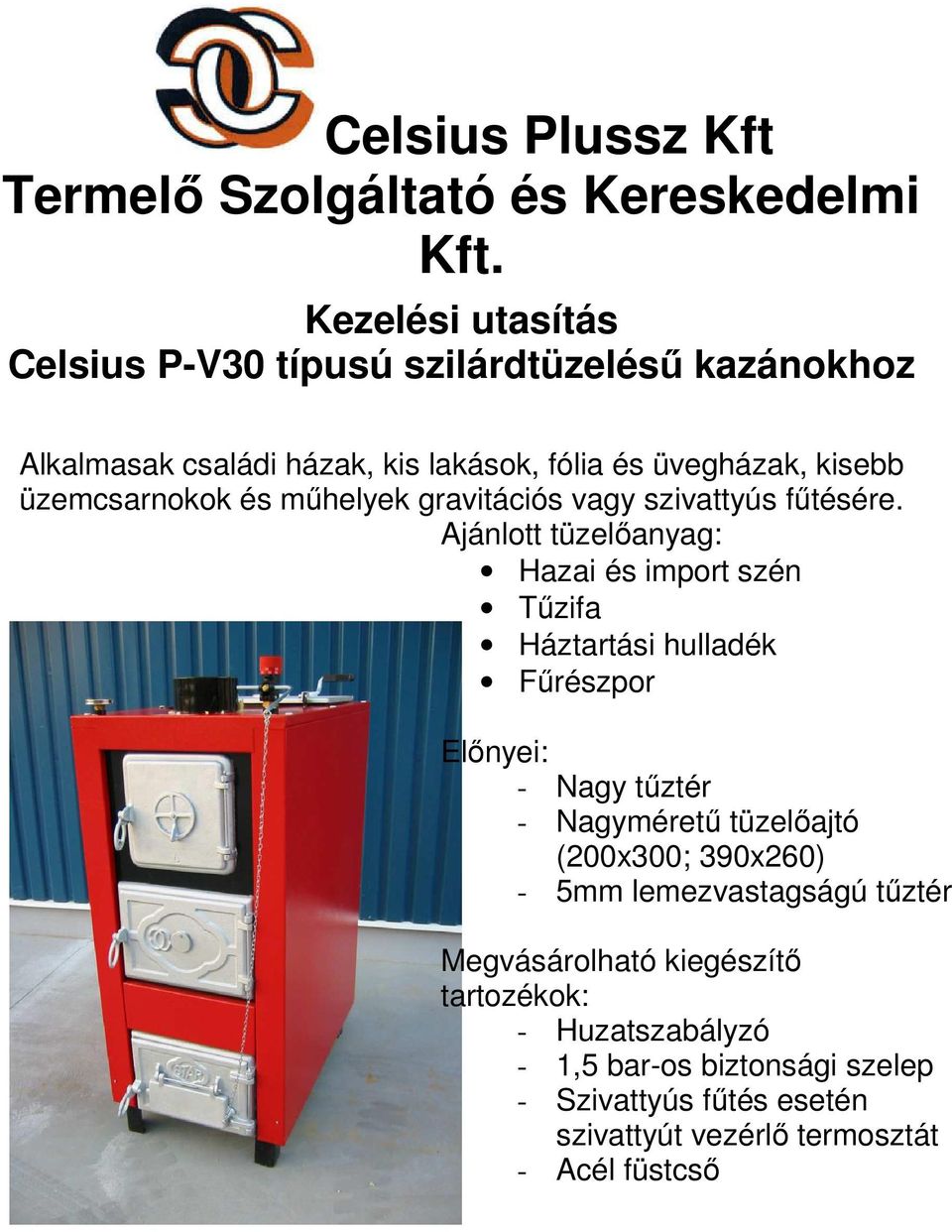

1 Celsius Plussz Kft Termelı Szolgáltató és Kereskedelmi Kft. Kezelési utasítás Celsius P-V30 típusú szilárdtüzeléső kazánokhoz Alkalmasak családi házak, kis lakások, fólia és üvegházak, kisebb üzemcsarnokok és mőhelyek gravitációs vagy szivattyús főtésére. Ajánlott tüzelıanyag: Hazai és import szén Tőzifa Háztartási hulladék Főrészpor Elınyei: - Nagy tőztér - Nagymérető tüzelıajtó (200x300; 390x260) - 5mm lemezvastagságú tőztér Megvásárolható kiegészítı tartozékok: - Huzatszabályzó - 1,5 bar-os biztonsági szelep - Szivattyús főtés esetén szivattyút vezérlı termosztát - Acél füstcsı

2 Mőszaki adatok Típus CP-V30 Max.Teljesítmény (W) Főthetı légtér (m3) Hatásfok (%) 78 Főtıvíz csatlakozás C2" Füstcsı csatlakozás (mm) 150 Magasság (mm) 1200 Szélesség (mm) 495 Mélysége (mm) 790 Tömeg (Kg) 280 Üzemi nyomás (bar) 2 Üzemi hımérséklet (C ) 90 Próbanyomás (bar) 3,2 Huzatigény (mbar) 0,2 Tőztér mérete 365x390x710 (mm) 370x390x440 Kémény méret (mm/m) 150/9-12 Kezelésük, üzemeltetésük egyszerő, gazdaságos. A kazántest MSZ 500 szerinti A38B (S-235 JRG-2) minıségő, 3-as illetve 5-ös vastagságú acéllemezbıl készül élhajlítással, hegesztett kötéssel. A kazántesten a kezelıajtók (4db) öntöttvasból, illetve acéllemezbıl készülnek, szükséges valamennyi funkciót kielégítik. (tisztítás, feltöltés, salakolás, levegıszabályozás) A Celsius P-V30 kazán kétaknás, elöl és felültöltıs, mozgórostélyos folyamatos üzemeléső. 1

3 Kedves vásárló! Ön egy Celsius P-V30 szilárd tüzelıanyag tüzelésére alkalmas, melegvíz üzemő kazán tulajdonosa lett. Meggyızıdésünk, hogy jól választott, amikor a kiváló mőszaki paraméterekkel rendelkezı kazánt vásárolt. Ahhoz, hogy kifogástalanul üzemeljen, kérjük-még az üzembe helyezés elıtt sziveskedjena kezelési utasítást gondosan áttanulmányozni és az abban foglaltakat betartani. Tartalomjegyzék: 1. Általános tudnivalók 2 2. Szerkezeti ismertetés.2 3. Üzembe helyezés 3 4. Üzemeltetés.4 5. Karban tartás 5 6. Fontos tudnivalók 5 7. Egyéb elıírások..6 2

4 1. Általános tudnivalók A Celsius P-V30 típusú kazán melegvíz üzemő főtési rendszerhez lett kifejlesztve. Alkalmas családi házak, mőhelyek, különbözı gazdasági épületek, mezıgazdasági üzemcsarnokok, üvegházak gravitációs és szivattyús főtésre A kazán szilárd tüzelıanyagok elégetésére készültek, így alkalmas a fekete-, és barnaszenek, brikettek, különféle tőzifa, fahulladék elégetésére, főrészpor, melyet semmi esetben sem tömörítsünk be (ezt a függıleges aknába kell adagolni). A magasabb kátránytartalmú szenek brikettek tüzelésekor célszerő a felülrıl történı begyújtást alkalmazni. Az összesülı szenek tüzelésekor sokkal körültekintıbben kell eljárni, a tüzelés során többször kell beavatkozni és az összesült salak eltávolítása kisebb gondot, okoz. A berendezés koksz tüzelésére nem alkalmas! 2. Szerkezeti ismertetés Kazántest A kazántest külsı (3mm-es) és belsı (5mm-es) köpenybıl áll, mely acéllemezbıl hajlítással, megfelelı merevítéssel hegesztett kivitelben készült. A kazántesten négy kezelıajtó van, hogy a kazán kezelése könnyen elvégezhetı legyen. Tisztító ajtón keresztül -egy tisztító eszközzel a kazán belsejét könnyen megtisztíthatjuk a lerakódott koromtól, égésterméktıl. Tüzelı ajtókon keresztül tápláljuk a kazánt tüzelıanyaggal. A hamuzó ajtó egyrészt az üzemelés során keletkezı salak, hamu eltávolítását teszi lehetıvé, másrészt az ajtóba épített légcsappantyúval tudjuk szabályozni az égéshez szükséges primer levegıt. A légcsappantyú kialakítása lehetıséget biztosít automatikus huzatszabályozó beépítésére, melynek érzékelıjét a kazán tetején elhelyezett ¾ -os karmantyúba csatlakoztatjuk. A beépítést bízzuk szakemberre Rostélyok 3

5 Tőzrács függıleges elrendezéső az ajtókeretbe hegesztett fülön elfordítható, és rácsukódik síkrostélyra. Megakadályozza, hogy a tüzelıanyag a hamuzó ajtó felıl kihulljon. Síkrostély a hamuzó ajtó középvonalában van elhelyezve, mely a mellékelt egyszerő kézi rostélymozgatóval tolhatunk hátra, illetve húzhatjuk elıre így megkönnyítve a salakolást. Ez a rostély az elülsı aknában található. A harmadik rostély elem egy kb.45 szögben megdöntött rostély, ami a második akn a alsó részében helyezkedik el, és rányúlik az elülsı aknában lévı síkrostélyra. Ez fix rostély nem mozgatható Burkolat A kazántest hıszigeteléssel, lemezburkolattal van ellátva, mely oldható csavar kötéssel van összeszerelve. A kazán esztétikus megjelenése érdekében a kazántestet hıálló festéssel, a burkolatot elektrosztatikus porszórással látjuk el Tartozékok A kazánt az alábbi tartozékokkal szállítjuk: hımérı, feltöltı csap, tőzrács. 3. ÜZEMBE HELYEZÉS A kazánt csak olyan helységekbe lehet beépíteni, ahol megfelelı mérető kéményhez és a főtési rendszerhez is csatlakozási lehetıség ki van alakítva Kémény A központi főtéső kazánok részére külön kéményt kell létesíteni, amely a kazánok teljesítményéhez van méretezve, kivitelezése kellı gondossággal, tömörzáróan történjen. A kémény feladata részben az égéshez szükséges levegı átszívása a tőzrostélyon, az égı szénrétegen, másrészt a füstgázok elvezetése a szabadba. Az égéshez szükséges levegıt abból a helységbıl biztosítjuk, ahová a kazánt telepítettük. Ezért itt biztosítani kell a levegı szabad beáramlását. A kazán huzatigénye: 0,2 mbar. A kazán füstcsövét lehetıleg egy könyökkel csatlakoztassuk a kéményhez. A füstcsı hossza a kazántól a kémény becsatlakozásig max. 1méter lehet 3. 2 Főtési rendszer A kazánhoz kapcsolódó melegvíz főtési rendszer kialakítását az épületgépész tervei alapján csak gyakorlattal rendelkezı szakemberrel végeztessük el. A kazánt akár gravitációs, akár szivattyús rendszerhez kapcsoljuk, a hidrosztatikus nyomás 4

6 maximálisan 2 bar lehet. A kazánt főtési rendszerhez két darab 2 -os menettel csatlakoztatjuk. Telepítést követıen a teljes főtési rendszert a kazántöltı- ürítı csapon keresztül töltsük fel vízzel. A kazán töltı csap csatlakozása a kazán oldalán lévı ½ -os mérető karmantyú szolgál, melybe egy T-idomot kell csatlakoztatni. Egyik oldalra a feltöltı ürítı csapot, másik oldalra egy ½ biztonsági szelepet. Kazán töltı csap segítségével nem csak feltölteni tudjuk a rendszert, hanem szükség szerint itt le is tudjuk engedni a főtı vizet. A töltés megkezdése elıtt a főtıtestek elzárócsapjait nyissuk ki. A töltést lassan meg indíthatjuk a töltést, addig végezzük, míg a tágulási tartály túlfolyóján meg nem jelenik a víz. A padlástérbe, vagy egyéb olyan helyre helyezett tágulási tartályokat, ahol elfagyhat a tágulási tartályt és az oda vezetı csıvezeték, ott le kell szigetelni a rendszert. Nyomott rendszer esetén a nyitott légtelenítıkkel, addig töltjük, amíg a víz megjelenik, majd a légtelenítıket lezárjuk és 1 bar, nyomásra feltöltjük a rendszert (főtés közben ez 1,5-1,6 bar nyomásra emelkedik mely elég a biztonságos üzemeléshez). 4. Üzemeltetés A központi főtı berendezés üzemeltetése nemcsak egyszerő tüzelési feladat, hanem hozzátartozik a berendezés üzemének ellenırzése, felügyelete, tisztítása és karban tartása. Begyújtás elıtt gyızıdjön meg arról, hogy a berendezés teljesen fel van-e töltve vízzel, vagy hideg állapotban meg van-e a minimum 1 bar nyomás és megfelelı állásban vannak-e az elzáró szerkezetek szivattyús főtés esetén gyızıdjön meg a szivattyú termosztát beállításáról, amely minimum 45 C (ezzel meghosszabbíthatja a kazán élettartamát) Begyújtás a, A kazán alulról történı begyújtásakor vegyük ki a tőzrácsot, és a rostély hátsó részét töltsük meg szénnel ezt a mőveletet célszerő az erre kialakított felsı tüzelı ajtón keresztül a hátsó aknába tölteni (a szén helyett alkalmazhatunk tömörítetlen főrészport). Az elülsı harmadába helyezzünk megfelelı mennyiségő összegyőrt papírt, vagy 2-3 darab alágyújtóst, erre 1-2 marék száraz, puhafát és néhány darab hasított tőzifát. Az így bekészített tüzelıanyagot meggyújtjuk és megvárjuk, amíg a tőzifa és a közelében lévı szén is begyullad, majd az égı szénre óvatosan 1-2 lapát szenet rakunk. Amikor már ez is meggyulladt, az égı szenet szétterítjük és a tüzelést további tüzelıanyag, rászórásával folytatjuk. (Ez a módszer nagyobb koromlerakódást eredményez.) b, Felülrıl történı elgyújtáskor nyissuk ki a salakoló ajtót és gyızıdjünk meg róla, hogy a tőzrács a helyén van-e. Töltsük meg a kazán mindkét tőzterét a tüzelı ajtókon keresztül szénnel, ami lehetıleg ne legyen poros. A szén tetejére rakjunk megfelelı mennyiségő összegyőrt papírt vagy 2-3 darab alágyújtóst, 1-2 marék aprófát és néhány darab tőzifát. Gyújtsuk meg a tüzet, majd ha a tőzifa is begyulladt, tegyünk az égı szénre egy lapát szenet, ha ez is begyulladt csukjuk be a tüzelıajtót. Ezzel a 5

7 módszerrel begyújtáskor nem alkalmazhatunk főrészport, mert az csak felülrıl parázslana, ha viszont kellı mennyiségő parazsunk van, akkor már nyugodttan adagolhatjuk a főrészpor a felsı tüzelıajtón. Az adagolást a következı képen végezzük el. A kazán elején található huzatszabályozó és szekunder levegınyílásokat lezárjuk, majd a felsı tüzelı ajtón található huzatszabályozót pedig kinyitjuk, (egyébként minden más esetben zárva kell tartani) abból, acélból, hogy a függıleges aknából a kémény ki tudja szívni a füstöt. Ennek a mőveletnek az elvégzése után, lehet kinyitni a felsı tüzelı ajtót, majd a feltöltést elvégezni. Ha nem így járunk el, a füst a tüzelıajtón keresztül fog kiáramlani. Az égés szükséges levegıt a rostélyon és a salakoló ajtó kinyitott csappantyúján keresztüljut el a tőzhöz. A felszabaduló füstgázok elégetéséhez szükséges szekuder levegıt vagy a tüzelı ajtón található karika elfordításával, vagy a tisztító ajtón található tárcsa elfordításával, beállításával biztosítjuk. A kazán kezelése semmi más beavatkozást nem igényel, minthogy a tüzelıanyagot idınként pótolni kell és a hamut, salakot el kell távolítani. 5. Karban tartás A szakszerően telepített melegvizes főtési rendszer különösebb karbantartást nem igényel, de a kazán rendszeres tisztításáról gondoskodni kell. 1. A tisztítóvassal a kazán belsı faláról, a hıcserélırıl a lerakódott égésterméket könnyen lekaparhatjuk, akár naponta is. Az égésterméket 2-3naponta feltétlenül ajánlatos, mert a megtisztított kazán jobb hatásfokkal üzemel. 2. Minden begyújtás elıtt gondosan takarítsuk ki a tőzteret és a rostély alatti hamuteret is a benne lévı salaktól. Az összegyőjtött salakot ne tároljuk a kazán helyiségébe. A főtési rendszerben lévı víz mennyiségét vagy nyomást naponta ellenırizzük, szükség szerint pótolni kell! Teljesítmény A kazán teljesítményét a felhasznált tüzelıanyag minısége, főtıértéke is nagyban befolyásolja, de a tüzelés módját is gondosan ki kell kísérletezni, be kell gyakorolni. Lényegesen nagyobb a berendezés teljesítménye, ha nagyobb főtıértékő feketeszénnel ( kcal/kg) tüzelünk, mint egy alacsonyabb főtıértékő ( kcal/kg) barnaszén esetén. 6. Fontos tudnivalók 1. A kazánhoz tartozó főtési rendszert megtervezése épületgépész tervezı feladata és a jó terv egyben garancia arra, hogy egy jól mőködı, üzem biztos főtési rendszer tulajdonosa legyen. 6

8 2. Melegvizet a főtıberendezésbıl semmiféle célra kivenni nem szabad, mert ennek pótlása a kazán vízkövesedését okozza. Használati melegvizet hıcserélı beépítésével tudjuk biztosítani. 3. üzemeltetéskor ügyeljünk arra, hogy a főtıvíz hımérséklete ne emelkedjen C fölé. A főtıvíz maximális hımérséklete 90 C. 4. A főtıberendezésbe üzemelés közben vizet tölteni, vagy azt leüríteni nem szabad. Töltést, ürítést csak hideg állapotban (max. 30 C) szabad végezni. 5. Elıfordulhat, fıleg az elsı begyújtáskor, hogy a nedves füstgáz lecsapódik a hideg kazántesten, amelybıl a víz a lecsapódott kormot magával viszi, és fekete léformájában kifolyik. Ez a jelenség a kazán felmelegedésével magától megszőnik. 6. Azonnal nyissuk meg a főtési rendszer zárva maradt csapjait, ha a főtıvíz hımérséklete gyorsan felmelegedne. 7. A tüzelés azonnal csökkentsük és a légutakat zárjuk el, ha a főtıvíz hımérséklete 90 C-ra emelkedik. (Ilyenkor a rostély k örüli részeken megindul a gızfejlıdés, amit sistergı, majd pattogó hang kísér.) NE ÖNTSÜNK RÁ VIZET! 7. Egyéb elıírások A kazánt csak olyan helyiségbe szabad telepíteni, ahol a rendeltetésszerő üzemeltetés során tőz és robbanás veszély nem áll fenn. A helyiségben csak annyi tüzelıanyagot szabad tárolni, ami a napi begyújtáshoz szükséges. A kazánt úgy kell elhelyezni, telepíteni, hogy könnyen megközelíthetı, körüljárható legyen, és elegendı levegıáramlást kell biztosítani az égéshez. A szivattyút csak csı- (szivattyú-) termosztáttal üzemeltethetı (mely 45 C-nál indítja a szivattyút) 7
