1 Gázkészülékek égéstermékelvezetése 1. Gravitációs, nyitott berendezések Épületgépészeti rendszerek április 14. 1

2 Az égéstermék-elvezető berendezések csoportosítása 2

3 Gravitációs, nyitott égéstermék-elvezető berendezések Egyedi kémény (MSZ :1985) Egycsatornás gyűjtőkémény 3

4 Mellékaknás gyűjtőkémény 4

5 Gravitációs, nyitott berendezések szerkezeti kialakítás Épített kémény (MSZ :1985) Szerelt kémény 5

6 Az égéstermék-elvezetés kialakításának szabályai ma A vonatkozó fontosabb szabványok: MSZ EN 1443:2003 Égéstermék-elvezető berendezések. Általános követelmények MSZ EN :2002+A2:2008 Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 1. rész: Egy tüzelőberendezést kiszolgáló égéstermék-elvezető berendezések MSZ EN :2003+A1:2009 Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 2. rész: Égéstermék-elvezető berendezések több tüzelőberendezéshez MSZ EN :2006 Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 3. rész: Egy tüzelőberendezéshez kapcsolódó égéstermék-elvezető berendezések diagramjainak és táblázatainak kidolgozási módszerei MSZ EN ,-2:2007 Égéstermék-elvezető berendezések. Égéstermék-elvezető berendezések tervezése, kivitelezése és üzembe helyezése MSZ 845:2012 Égéstermék-elvezető berendezések tervezése, kivitelezése és ellenőrzése 6

7 Osztályozás és jelölés az MSZ EN 1443 szerint Hőmérsékleti osztályok Nyomásosztályok A kondenzátummal szembeni ellenállás osztályai Korrózióállósági osztályok A koromégéssel szembeni ellenállás osztályai Az égéstermék-elvezető berendezések hőmérsékleti osztályai Hőmérsékleti osztály Névleges üzemi hőmérséklet, C T T T T T T T T T T T

8 Nyomásosztályok Jelölések: Huzat vagy szívás hatása alatt álló égéstermék-elvezető berendezések esetén N1 N2 Túlnyomásos égéstermék-elvezető berendezések esetén P1 P2 Nagynyomású égéstermék-elvezető berendezések esetén H1 H2 A nyomásosztályokat, valamint hozzájuk tartozó vizsgálati nyomásokat a szabvány 5. táblázata tartalmazza. 8

9 A kondenzátummal szembeni ellenállás osztályai: W olyan égéstermék-elvezető berendezések esetén, amelyeket tervszerűen nedves üzemmódban üzemeltetnek, D olyan égéstermék-elvezető berendezések esetén, amelyeket tervszerűen száraz üzemmódban üzemeltetnek. A koromégéssel szembeni ellenállás osztályai: O koromégésnek nem ellenálló égéstermék-elvezető berendezések G koromégésnek ellenálló égéstermék-elvezető berendezések 9

10 Az égéstermék-elvezető berendezés jelölésének például a következő adatokat kell tartalmaznia: Égéstermék-elvezető berendezés MSZ EN T400 P1 W 1 Gxx A megfelelő szabvány száma Hőmérsékleti osztály Nyomásosztály: N, P vagy H Kondenzátummal szembeni ellenállás osztálya Korrózióval szembeni ellenállás osztálya Koromégéssel szembeni ellenállás osztálya G vagy O az éghető építőanyagoktól való távolságtartás megadásával 10

11 MSZ 845:2012: Az égéstermék-elvezető berendezést minden esetben jól látható helyen, de illetéktelenektől védve, időtálló módon, roncsolás nélkül, el nem távolíthatóan, a szükséges adatokat tartalmazó táblával kell ellátni. Példa a tábla tartalmára: A termék gyártójának, típusának megnevezése 1 : A gyártmány CE azonosítója 2 : ÉGÉSTERMÉK-ELVEZETŐ BERENDEZÉS A termék megjelölése: (pl.: MSZ EN 1443 T400 N1 D 3 G50) Névleges belső/külső méret: (pl.: 200/300 mm) A kivitelező neve, címe, tel.: A kivitelezés dátuma: Figyelmeztetés! Ezt a táblát nem szabad letakarni vagy olvashatatlanná tenni! 1: Nem rendszer jellegű égéstermék-elvezető berendezés vagy egy béléscsővel felújított égéstermék-elvezető berendezés esetén több gyártó és vagy típus 2: Csak rendszer jellegű égéstermék-elvezető berendezés esetén. 11

12 MSZ EN 1443:2003 Égéstermékelvezető berendezések. Általános követelmények Az égéstermék-elvezető berendezés fő részei és kialakítása az MSZ EN 1443 szerint 12

13 A gravitációs égéstermék-elvezető berendezés kialakítása Égéstermék-elvezető berendezés Nem rendszer jellegű égéstermék-elvezető berendezés (custom-built chimney) Rendszer jellegű égéstermékelvezető berendezés, amelyet összerakható építőelemekből állítanak össze és egy gyártó cég terméke, amely a termékszavatosságot az egész rendszerre vállalja Rendszer jellegű égéstermék-elvezető berendezés (system-chimney) Az kivitelezési szabványoknak megfelelően szerelik össze vagy építik be, miközben felhasználják az összerakható építőelemekből álló változatokat, amelyek egy vagy több gyártó cég termékei 13

14 A gravitációs kéményrendszerek kialakítása Falazott kémény 14

15 A gravitációs kéményrendszerek kialakítása Néhány riasztó példa Jenga kémény (Chappon M.) 15

16 A gravitációs kéményrendszerek kialakítása Falazott bélelt kémény A béléscsövezés szükségességének okai Harmatponti hőmérséklet Harmatpont-vándorlás Kémény-állagromlás A béléscsövezés anyagai: Fém anyagok Szilikát anyagok Műgyanta anyagú 16

17 A gravitációs kéményrendszerek kiakítása Rendszer jellegű égéstermék-elvezető berendezés (system chimney) Épített (szilikát alapanyagú) kémény SCHIEDEL LEIER stb. Fém anyagú szerelt égéstermék-elvezető berendezés MSZ EN , 2 17

18 Az égéstermék-áramlásbiztosító kialakítása 18

19 Az égéstermék-áramlásbiztosító feladata A szél szívó hatása esetén a helyiségből szív levegőt, nem a gázkészüléken keresztül Ha az égéstermék-levegő keverék az égéstermékelvezető berendezésben torlódik, az égéstermék a helyiség légterébe áramlik (rövid ideig tartó hatás) Visszaáramlás esetén az égéstermék-levegő keveréket a helyiség légterébe vezeti (rövid ideig tartó hatás) 19

20 További feladat: az égéstermék harmatponti hőmérséklet csökkentése 20

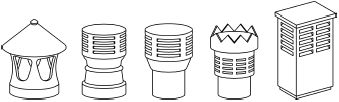

21 Kitorkolló idomdarabok Az MSZ EN szerinti nyitott tetejű kitorkolló idomok: Szűkített keresztmetszetű kitorkolló idomdarabok: 21

22 Kitorkollás-módosító szerkezetek Meidinger-tárcsa 22

23 Egy különleges Meidinger-tárcsa: 23

24 A kitorkollást érő kedvezőtlen környezeti hatások 24

25 A kitorkollás védelme a kedvezőtlen környezeti hatásoktól az MSZ szerint Kéménykúp 25

26 A kitorkollás védelme az MSZ EN szerint Az MSZ EN pontja szerint a saját épület hatása az égéstermék-elvezető berendezés kitorkollására: 26

27 A saját épület hatása az égéstermék-elvezető berendezés kitorkollására: Az égéstermék-elvezető berendezés kitorkollását akkor kell a szélnyomás szempontjából kedvezőtlen kialakításúnak tekinteni, ha a tetőgerinc feletti kiemelkedése 0,4 m-nél kevesebb 1, és ha az égéstermék-elvezető berendezés kitorkollásától a tető síkjával való metszéspontig haladó képzeletbeli vízszintes vonal hosszúsága 2,3 m-nél kevesebb 2, és a kitorkollás a következőképpen helyezkedik el: - a tető lejtése 40 -nál nagyobb 3.1. vagy - a tető lejtése 25 -nál nagyobb, ha az égési levegő beszívó nyílás és az égéstermék-elvezető berendezés kitorkollása a tetőgerinc két különböző oldalán helyezkedik el és a tetőgerinctől mért vízszintes távolság 1,0 méternél nagyobb MSZ 845:2012: Szélnyomás szempontjából csak akkor kedvezőtlen a kialakítás, ha a három feltétel egyidejűleg fennáll! Tehát 1, 2 és a 3.1. vagy

28 A kitorkollás védelme Az MSZ EN C melléklete szerint: Az égéstermék-elvezető berendezés akkor is lehet a szélnyomás szempontjából kedvezőtlen kialakítású, ha a szomszédságában akadályok találhatók, mint például épületek, fák, dombok. Az olyan égéstermék-elvezető berendezések kitorkollásának üzemét, amelyek a szomszédos szerkezetektől (L) 15 m-es távolságon belül találhatóak és vízszintes síkban 30 -nál nagyobb szög ( ) alatt látszanak, valamint a kitorkollás vízszintes síkja és a szerkezet legfelső éle közötti függőleges szög ( ) nagyobb, mint 10 -os szélörvények befolyásolhatják. 28

29 A kitorkollás védelme az MSZ EN szerint Jelmagyarázat 1 A kitorkollás elhelyezése ablakok és magas tetőn kialakított nyílászárók szomszédságában. 2 Tiltott zóna. 3 Ezek a falak ugyanannak vagy a szomszédos épületnek a falai is lehetnek. 4 A lejjebb fekvő lapostető kiterjedésének határa vagy 10 m a nagyobb szerkezettől. 5 A szomszédos magasépület teteje 29

30 a Jelölés Az égéstermék-elvezető berendezés kitorkollásának helye Magasság a magastető gerince felett, a tetőgerinc közelében a1 Magasság szalmatetős magastető gerince felett, a tetőgerinc közelében a2 Magasság a tető felett, szomszédos magasabb épületek vagy épületrészek esetén b Magasság lapostetők, vagy zárt mellvédek felett γ Az égéstermék-elvezető berendezés kitorkollásának előírt mérete Gáz tüzelőanyag a 0,4 m a 0,6 m Túlnyomásos berendezés a 0,4 m a 0,8 m 0,6 m 0,6 m b 0,6 m 0,4 m A tető hajlásszöge Megjegyzés: A tetőt laposnak kell tekinteni, ha γ 20 és magastetőnek, ha γ >20 c A legkisebb vízszintes távolság a magas-tetőtől c1 c2 ahol L Magastető nem éghető tetőfelületére merőlegesen mért legkisebb távolság Magasság magastető felett a tetőgerinctől mért távolság c 1,5 m c 1,4 m 1,0 m 0,4 m 0,4 m ha L < 8,0 m 0,4 m ha L < 8,0 m 30

31 A gravitációs, nyitott égéstermék-elvezető berendezések méretezése Munkapont számítás A számítás elve 31

32 Az égéstermék-elvezető berendezés munkapontja 32

33 A méretezést leíró egyenletek: p h p h k m n i 1 g ( ) köz k ét, kev m ét H i E n i 1 h D k ét,köz 2 k g ( k ét,köz) ( ) ( vét,köz) Áramlásbiztosítóval kialakított gázfogyasztó készülékeknél: p h m h D i hlev k kev,köz 2 k g ( k kev,köz) ( ) ( vkev,köz)

34 1. lépés: szakaszokra bontás 34

35 2. lépés: sztöchiometriai számítások 35

36 További lépések: A környezeti feltételek bevitele A tüzelőberendezés adatainak bevitele A szakaszadatok bevitele A számítások elvégzése: Áramlástani méretezés Hőtechnikai méretezés: Méretezés kondenzációra 36

37 MAGYAR SZABVÁNY MSZ EN Égéstermék-elvezető berendezések. Hő- és áramlás-technikai méretezési eljárás 1. rész: Égéstermék-elvezető berendezések egy tüzelőberendezéssel Chimneys Thermal and fluid dynamic calculation methods Part 1: Chimneys serving one appliance MAGYAR SZABVÁNY MSZ EN Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás 2. rész: Égéstermék-elvezető berendezések több tüzelőberendezéscsatlakozással Chimneys Thermal and fluid dynamic calculation methods Part 2: Chimneys serving more than one heating appliance A szabvány szerint a következő feltételek teljesülését kell igazolni: 37

38 Nyomásfeltételek P Z = P H - P R - P L P W + P FV + P B = P Ze P Z P B Pa Pa P Z az égéstermék-elvezető berendezés függőleges szakaszának égéstermék bevezetésénél fellépő huzat, P H az égéstermék-elvezető berendezés elméleti huzata, P R az égéstermék-elvezető berendezés függőleges szakaszának áramlási ellenállása, P L a szélnyomás, P W a tüzelőberendezés üzeméhez szükséges legkisebb huzat-igény, P FV az összekötő elem tényleges áramlási ellenállása, P B a levegő bevezetés tényleges áramlási ellenállása, P Ze az égéstermék-elvezető berendezés függőleges szakaszának égéstermék bevezetési pontján szükséges huzat. 38

39 egyenlőtlenségben: P Z = P H - P R - P L P W + P FV + P B Az égéstermék-elvezető berendezés elméleti huzata, P H : P H h k g ( ) köz k ét, Az égéstermék-elvezető berendezés függőleges szakaszának áramlási ellenállása, P R : P h D k ét,köz 2 R ( ) ( vét,köz) Áramlásbiztosítós készülékeknél: ét,köz = kev,köz 2 39

40 Hőmérsékleti feltétel: T iob T g K ahol: T iob - a belső falfelület állandósult hőmérsékletviszonyok mellett, a kitorkolásnál számított hőmérséklete, K; T g - a belső falfelület határhőmérséklete, K. 40

41 Szélnyomás (P L ) MSZ 845:2012 Ha az égéstermék-elvezető berendezés kitorkollása a szélnyomás szempontjából kedvezőtlen kialakítású, a szélnyomás értékét beépített területen 25 Pa, nem beépített, vagy tópart, folyópart, illetve nagy kiterjedésű sík terület (pl.: Balaton, Alföld, Kisalföld) területeken 40 Pa értékre kell felvenni. P Z = P H P R 25 P W + P FV + P B = P Ze Pa 41
