Az épületszerkezettel és az épületgépészeti rendszerrel szemben támasztott követelmények /Tervezet/

Átírás

1 Az épületszerkezettel és az épületgépészeti rendszerrel szemben támasztott követelmények /Tervezet/ dr. Magyar Zoltán

2 Általános

3 EU direktívák és hozzá kapcsolódó hazai rendeletek EPBD - Épületenergetikai direktíva 91/2002/EK EPBD - 31/2010/EU, energia-hatékonyság fokozása az épületgépészeti elemeknél is 7/2006 TNM rendelet - szabályozás, számítás 176/2008 Korm. rendelet - tanúsítás 264/2008 Korm. rendelet - felülvizsgálat 277/2008 Korm. rendelet - nyilvántartás

4 Épülethatároló szerkezetek A hőátbocsátási tényező követelményértéke 1) U W/m 2 K ) Külső fal 0,30 0,24 0,20 Lapostető 0,20 0,17 0,14 Padlásfödém 0,20 0,17 0,14 Fűtött tetőteret határoló szerkezetek 0,20 0,17 0,14 Alsó zárófödém árkád felett 0,20 0,17 0,14 Alsó zárófödém fűtetlen pince felett 0,30 0,28 0,25 Üvegezés 1,10 1,00 0,80 Speciális üvegezés 3) 1,30 1,15 1,00 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 4) 1,30 1,15 1,00 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 4) 1,50 1,40 1,30 Homlokzati üvegfal, függönyfal 5) 1,50 1,40 1,30 Üvegtető (függőleges helyzetű) 1,60 1,45 1,30 Tetőfelülvilágító 2,00 1,70 1,40 Tetősík ablak 1,40 1,25 1,10 Ipari ajtó és kapu, tűzgátló ajtó és kapu (fűtött tér határolására) 3,00 2,00 2,00 Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó 1,60 1,45 1,30 Homlokzati, vagy fűtött és fűtetlen terek közötti kapu 2,00 1,80 1,60 Fűtött és fűtetlen terek közötti fal 6) 0,33 0,30 0,25 Szomszédos fűtött épületek és épületrészek közötti fal 1,50 1,50 1,50 Lábazati fal, talajjal érintkező fal 0 és -1 m között 7) 0,40 0,30 0,25 Talajon fekvő padló (új épületeknél) 7) 0,40 0,30 0,25

5 ra vonatkozó követelmények

6 Minimálisan teljesítendő követelmények a személyenkénti friss levegőre és a belső terek hőmérsékletére a hazai hatályos jogszabály szerint: 3/2002. (II. 8.) SzCsM-EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről

7

8 A belső környezet minősítése az MSZ EN szabvány szerint: I. kategória: magas szintű elvárás II. kategória: normál szintű elvárás III. kategória: mérsékelt szintű elvárás IV. kategória: előző három kategórián kívül eső épületek

9 A tervezett légállapot megállapítása az MSZ EN szabvány szerint: a kiszolgáló helyiségek funkciója, a komfort igényszint kategória besorolása alapján adott a légállapot (operatív hőmérséklet, páratartalom)

10 Általános Fűtés HMV Légtechnika Hűtés Megújuló

11 Nem lakóépületek: q tot = n x q P + A x q B Friss levegő, MSZ EN ahol q tot = összes szellőző levegő a helyiségben, l/s n = emberek tervezett létszáma a helyiségben, - q P = személyenkénti friss levegő, l/s/fő A = helyiség alapterülete, m 2 q B = épületben található szennyezőanyagok emissziójához tartozó friss levegő, l/s/m 2

12 Friss levegő, MSZ EN Kategória Elégedetlen várható Szellőző levegő 1főre Szellőző levegő 1főre százaléka, PPD [%] [l/s/fő] [m 3 /h/fő] I II III IV >30 <4 <15 Kategória Szellőző levegő 1 m 2 területre [l/(s.m 2 )] Nagyon Alacsonyan Nem alacsonyan szennyező alacsonyan szennyező épületek szennyező épületek épületek Szellőző levegő 1 m 2 területre [m 3 /(h.m 2 )] Nagyon Alacsonyan Nem alacsonyan szennyező alacsonyan szennyező épületek szennyező épületek épületek I II III IV III. kategórián kívül eső értékek

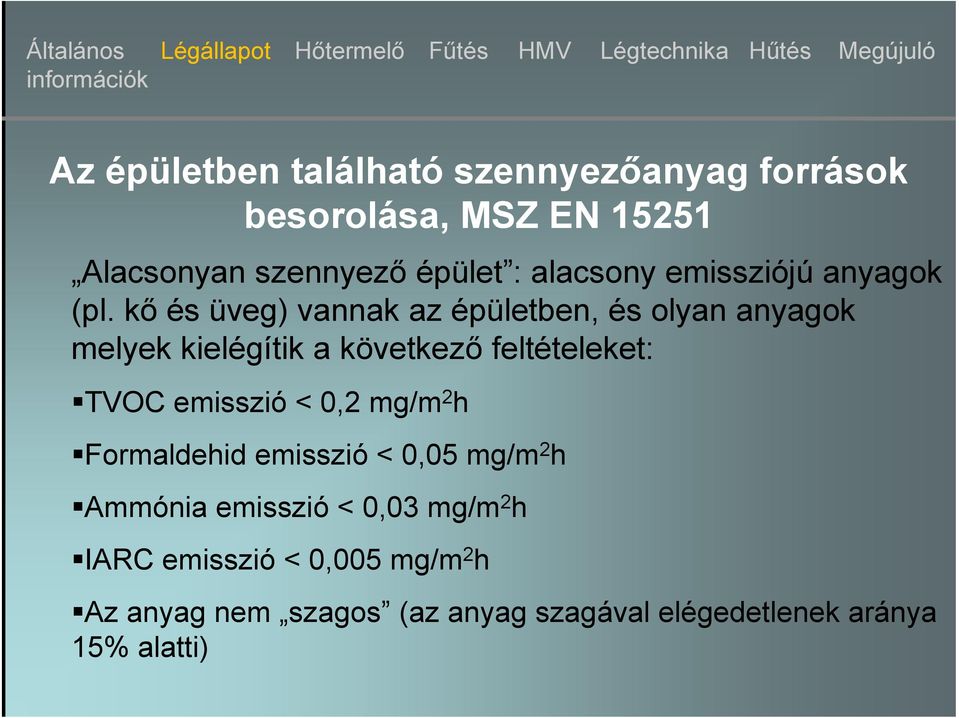

13 Az épületben található szennyezőanyag források besorolása, MSZ EN Alacsonyan szennyező épület : alacsony emissziójú anyagok (pl. kő és üveg) vannak az épületben, és olyan anyagok melyek kielégítik a következő feltételeket: TVOC emisszió < 0,2 mg/m 2 h Formaldehid emisszió < 0,05 mg/m 2 h Ammónia emisszió < 0,03 mg/m 2 h IARC emisszió < 0,005 mg/m 2 h Az anyag nem szagos (az anyag szagával elégedetlenek aránya 15% alatti)

14 Az épületben található szennyezőanyag források besorolása, MSZ EN Nagyon alacsonyan szennyező épület : a dohányzás nem megengedett, alacsony emissziójú anyagok (pl. kő és üveg) vannak az épületben, és olyan anyagok melyek kielégítik a következő feltételeket: TVOC emisszió < 0,1 mg/m 2 h Formaldehid emisszió < 0,02 mg/m 2 h Ammónia emisszió < 0,01 mg/m 2 h IARC emisszió < 0,002 mg/m 2 h Az anyag nem szagos (az anyag szagával elégedetlenek aránya 10% alatti)

15 Friss levegő, MSZ EN Lakóépületek:

16 A hőtermelőre vonatkozó követelmények

17 A hőtermelő Új és lényeges felújításon áteső épület: gázüzemű fűtőberendezés esetén csak kondenzációs gázkazán építhető be. pl. Anglia A hőtermelő megengedett túlméretezése max. 40%. pl. Portugália: max. túlméretezés 40%

18 Kondenzációs gázkazán Kondenzációs gázkazán alkalmazása esetén a megengedett max. hőfoklépcső: Fűtési rendszer: 70/55 C Légtechnikai rendszer: 60/40 C pl. Románia: légtechnika 60/40 C

19 A hőtermelő szabályozása 100 m 2 alapterület felett és több lakás esetén a központi időjárásfüggő szabályozás alkalmazása kötelező (kazán előremenő vízhőmérséklet). Pl. Belgium, Bulgária, Németország, Csehország

20 A fűtési rendszerre vonatkozó követelmények

21 A fűtési rendszer szabályozása Új fűtési rendszert csak helyiségenkénti automatikus hőmérséklet szabályozással szabad kiépíteni. Pl. Belgium, Bulgária, Németország, Csehország: kötelező a termosztatikus szelep vagy a helyiségenkénti szabályozás

22 A fűtési hőfogyasztás mérése Mérés Ha az épületben több különböző tulajdonú épületrész található, akkor meg kell valósítani az épületrészenkénti hőmennyiségmérést. Lakóépület esetén lehet költségosztó is. Pl. Portugália

23 Az elosztó hálózat Kötelező a változó térfogatáramú szekunder hálózat kialakítása Változó térfogatáramú hálózat esetén kötelező a frekvenciaváltós szivattyú beépítése Kondenzációs kazán alkalmazása esetén a bypasst el kell kerülni. Kondenzációs kazánra csatlakozó légtechnikai rendszer esetén a max. hőfoklépcső 60/40 C. (pl. Románia: 60/40 C)

24 Beszabályozás, próbaüzem, átadás A rendszereket a beszabályozási terv alapján kötelező beszabályozni. Tartós próbaüzem során kell bizonyítani a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését (commissioning). Pl. Finnország, Anglia: kötelező a beszabályozás

25 A HMV rendszerre vonatkozó követelmények

26 A HMV rendszer Cirkulációs hálózat esetén a szivattyút időprogram szerint kell működtetni. A legionella baktérium elleni védelmet biztosítani kell. A cirkulációs hálózatot a beszabályozási terv alapján kötelező beszabályozni. Finnország: min. 55 max 65 C Finnország, Anglia: kötelező a beszabályozás Norvégia: általános felh. 55 C, óvoda 38 C, HMV tárolás 60 C-on

27 A légtechnikai rendszerre vonatkozó követelmények

28 Hővisszanyerés Légtechnikai rendszer Fűtő szellőztetés esetén legalább 50%-os hővisszanyerő kötelező (Finnország min 45%): HŐVISSZA- NYERŐ NYOMÁS- VESZTESÉG Δp [Pa] HATÁSFOK ή t TÁSKÁS, 150 > 0,6 LEMEZES FORGÓDOBOS 150 > 0,7 HŐCSÖVES 150 > 0,5 KÖZVETÍTŐ KÖZEGES 150 > 0,5

29 Ventilátorok Légtechnikai rendszer A ventilátor munkapontja a minimum energiafogyasztásnál legyen Ventilátorok fajlagos energiafogyasztásának osztályba sorolása MSZ EN szerint:

30 Ventilátorok A fajlagos ventilátorteljesítmény értéke nem haladhatja meg a 2 kw/(m 3 /s)-ot, csak akkor ha az épület beltéri klímájának szabályozása az előírástól eltérő légkondícionálást igényel Norvégia: lakóépület max 2,5 kw/(m 3 /s), egyéb max 2 kw/(m 3 /s) Finnország: max 2,5 kw/(m 3 /s) Ausztria: max. 0,5 kw/(m 3 /s)

31 Nyomásveszteségek A ventilátor energiafogyasztásának csökkentése érdekében a légtechnikai elemek nyomásveszteségét korlátozni kell. Három kategória kerül bevezetésre: alacsony, közepes, magas nyomásveszteség (MSZ EN 13779). Ha valamelyik légtechnikai elem nyomásvesztesége magasabb, mint a tervezett kategória, akkor az egész rendszerre vonatkozó kategória más elemek nyomásveszteségének csökkentésével elérhető.

32 Maximális nyomásveszteségek

33 Fűtő/hűtő kaloriferek A megengedett maximális visszatérő vízhőmérséklet kondenzációs kazánra csatlakozó fűtőkalorifer esetén 40 C. Max nyomásveszteség: Elem megnevezése Alacsony nyomásesés (Pa) Közepes nyomásesés (Pa) Magas nyomásesés (Pa) Fűtő kalorifer Hűtő kalorifer

34 Légcsatornák tömörsége A légcsatornák megengedett maximális levegő veszteségének 4 légtömörségi osztályát a következő táblázat alapján kell besorolni: (MSZ EN 12237) Statikus nyomás[pa] A osztály B osztály C osztály D osztály Levegőveszteség [l/s.m 2 ] [m 3 /h.m 2 ] A szürke színű részen látható értékek nem javasoltak

35 Légcsatornák tömörsége A légtömörséget a légcsatorna gyártónak kell tanúsítania. Pl. Románia a fenti EN szabvány alapján, Finnországban a levegőveszteség a névleges légszállítás max 6%-a lehet

36 Beszabályozás, próbaüzem, átadás A rendszereket a beszabályozási terv alapján kötelező beszabályozni. Tartós próbaüzem során kell bizonyítani a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését (commissioning). Finnország, Anglia: kötelező a légtechnikai beszabályozás

37 A hűtési rendszerre vonatkozó követelmények

38 A hűtési rendszer Szabad hűtést kell alkalmazni minden olyan esetben, amikor a külső hőmérséklet ezt lehetővé teszi. Hűtőgép megengedett túlméretezése 30%. Amennyiben műszakilag lehetséges magas hőmérsékletű hűtés javasolt. Amennyiben a körök változó térfogatáramúak, frekvenciaváltós szivattyú beépítése javasolt(kötelező?).

39 Beszabályozás, próbaüzem, átadás A rendszereket a beszabályozási terv alapján kötelező beszabályozni. Tartós próbaüzem során kell bizonyítani a rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését (commissioning).

40 A megújuló energiára vonatkozó követelmények

41 Megújuló energia Társasházak és nyáron használt létesítmények (strand, panzió) esetén napkollektoros HMV termelés javasolt és kötelező megvizsgálni a megtérülést! Ausztria bizonyos tartományaiban új lakóépületeknél kötelező a napkollektor használata. Norvégia: 500 m 2 felett javasolt a megújuló energiafelhasználást vizsgálni és javasolt a hőigény 40%-át a direkt elektromos áramtól, ill. a fosszilis energiáktól eltérő energiával kielégíteni. Olaszország: min 50% szolár energia a HMV termelésben.

42 Köszönöm megtisztelő figyelmüket! dr. Magyar Zoltán
