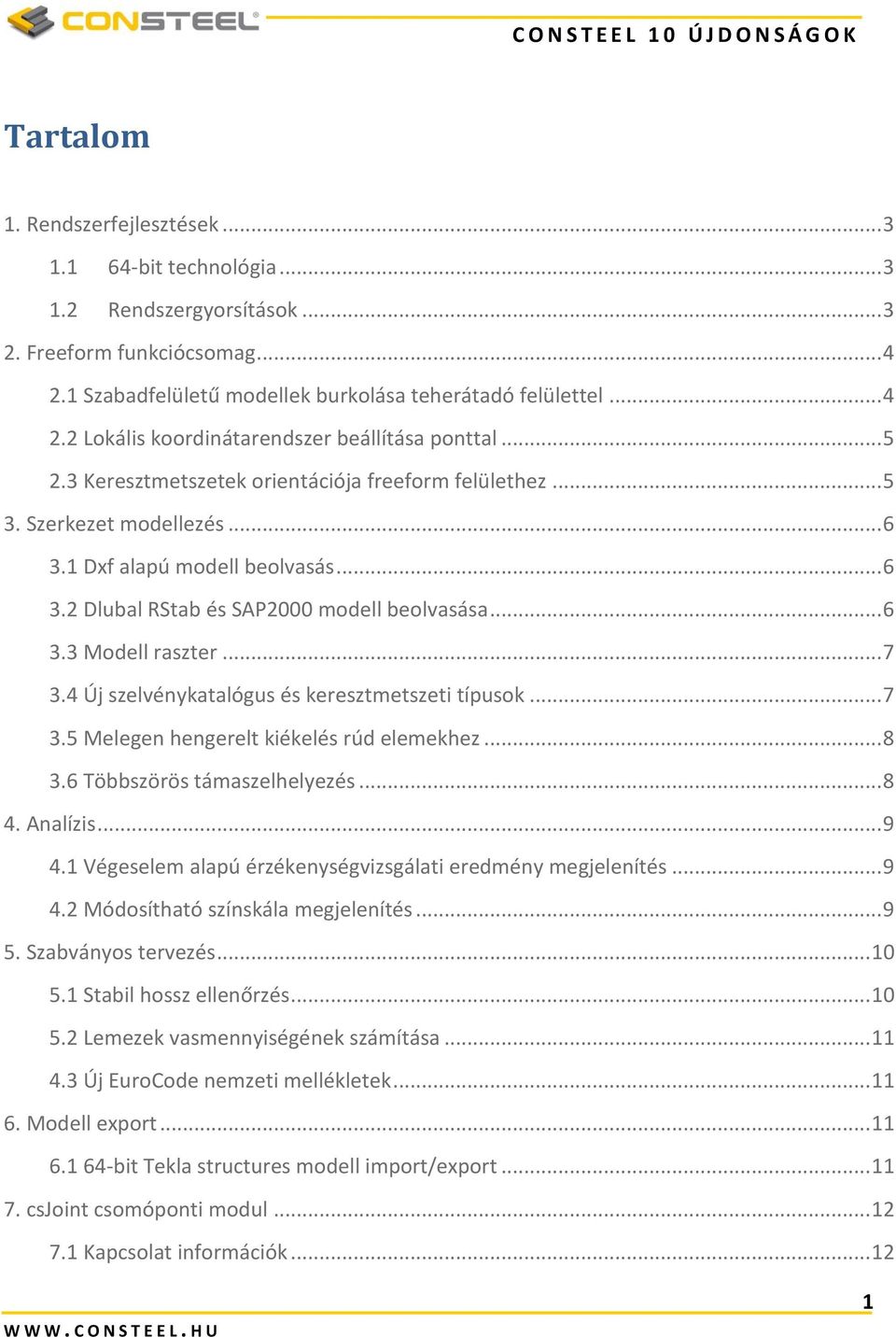

2 Tartalom 1. Rendszerfejlesztések bit technológia Rendszergyorsítások Freeform funkciócsomag Szabadfelületű modellek burkolása teherátadó felülettel Lokális koordinátarendszer beállítása ponttal Keresztmetszetek orientációja freeform felülethez Szerkezet modellezés Dxf alapú modell beolvasás Dlubal RStab és SAP2000 modell beolvasása Modell raszter Új szelvénykatalógus és keresztmetszeti típusok Melegen hengerelt kiékelés rúd elemekhez Többszörös támaszelhelyezés Analízis Végeselem alapú érzékenységvizsgálati eredmény megjelenítés Módosítható színskála megjelenítés Szabványos tervezés Stabil hossz ellenőrzés Lemezek vasmennyiségének számítása Új EuroCode nemzeti mellékletek Modell export bit Tekla structures modell import/export csjoint csomóponti modul Kapcsolat információk

3 7.2 Táblázatos teherbevitel Új típusú Gerendaillesztés csomópont Új csomópont típus: Oszloptoldás Új típusú oszloptalp csomópontok Új típusú rácsos tartó csomópontok

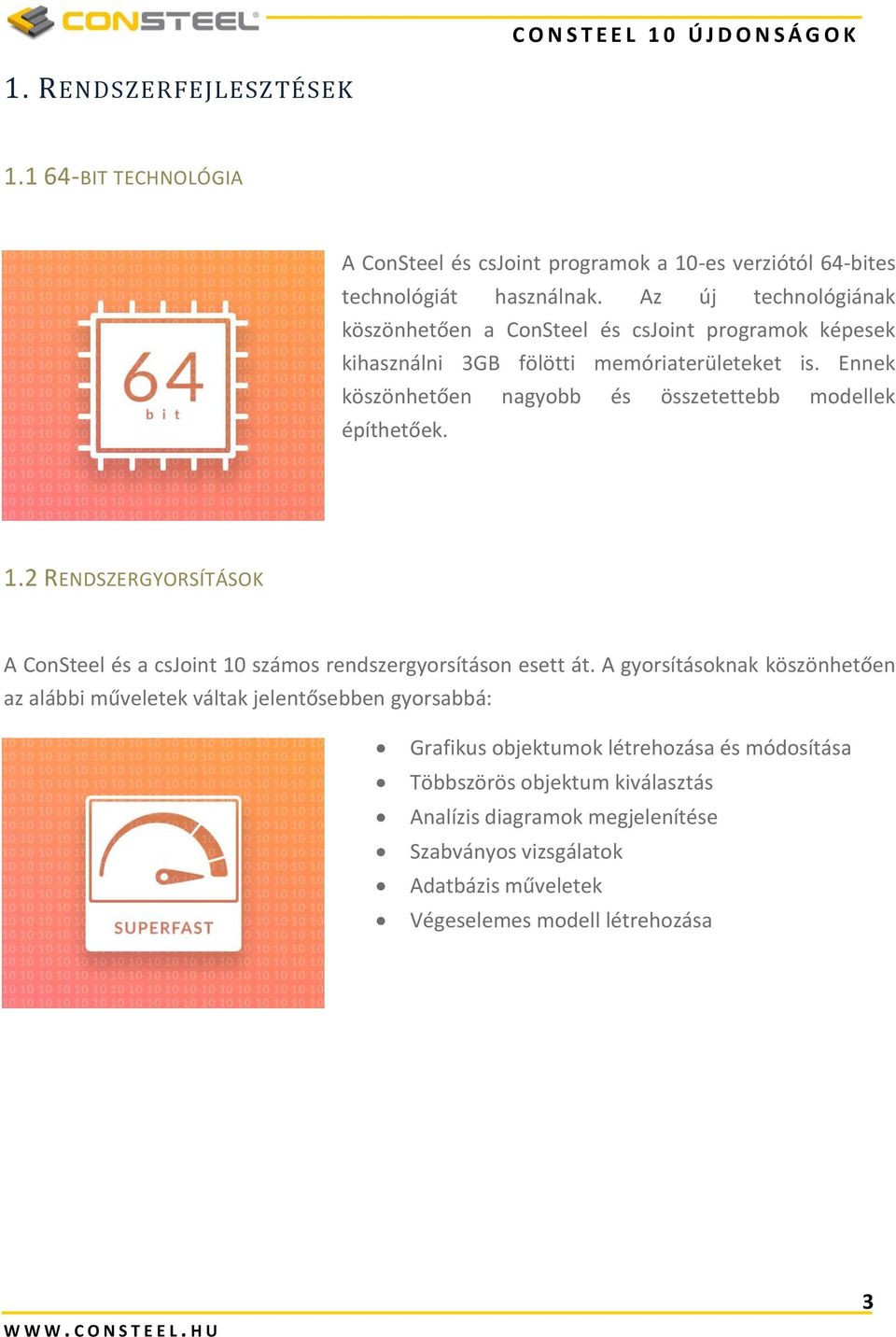

4 1. RENDSZERFEJLESZTÉSEK BIT TECHNOLÓGIA A ConSteel és csjoint programok a 10-es verziótól 64-bites technológiát használnak. Az új technológiának köszönhetően a ConSteel és csjoint programok képesek kihasználni 3GB fölötti memóriaterületeket is. Ennek köszönhetően nagyobb és összetettebb modellek építhetőek. 1.2 RENDSZERGYORSÍTÁSOK A ConSteel és a csjoint 10 számos rendszergyorsításon esett át. A gyorsításoknak köszönhetően az alábbi műveletek váltak jelentősebben gyorsabbá: Grafikus objektumok létrehozása és módosítása Többszörös objektum kiválasztás Analízis diagramok megjelenítése Szabványos vizsgálatok Adatbázis műveletek Végeselemes modell létrehozása 3

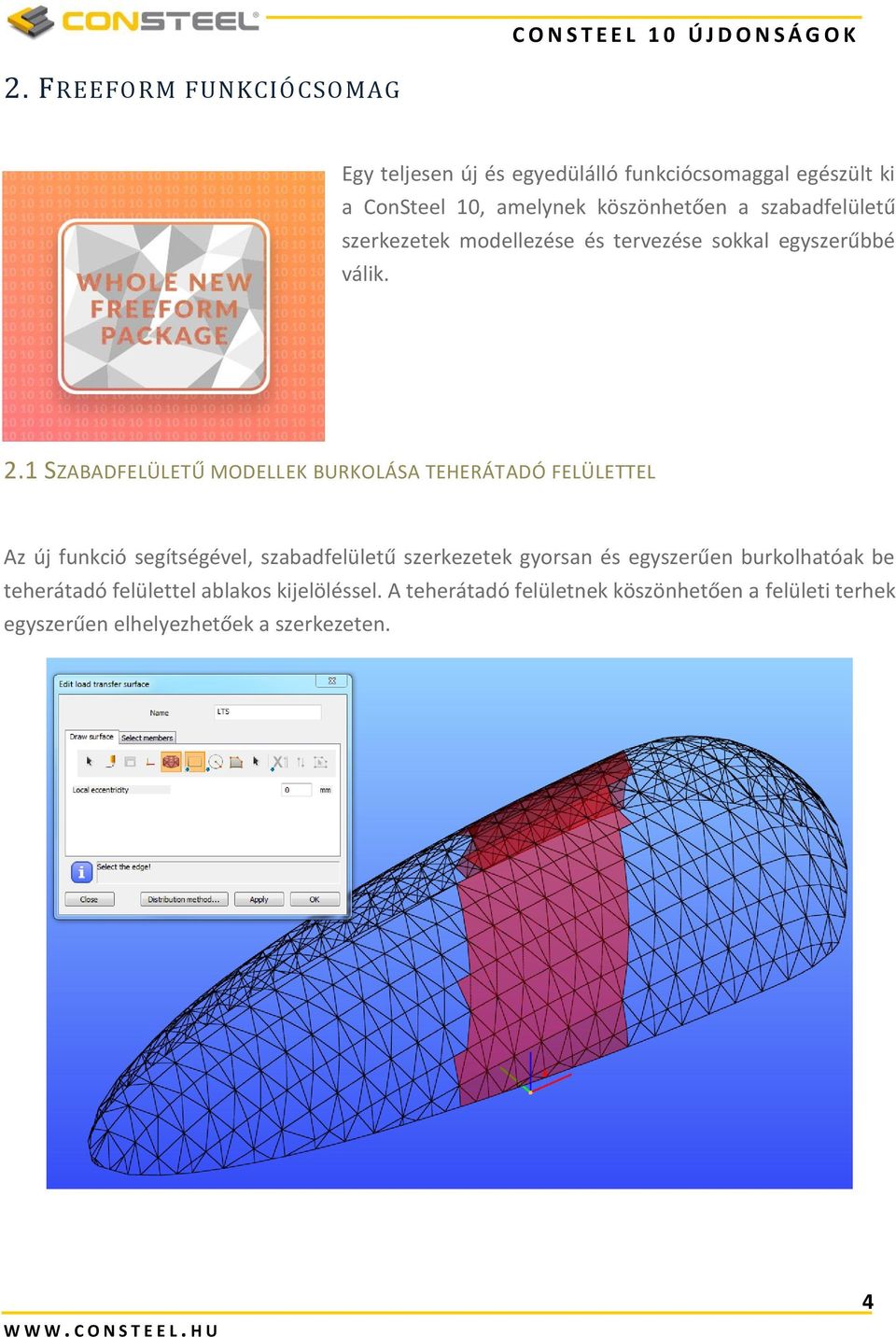

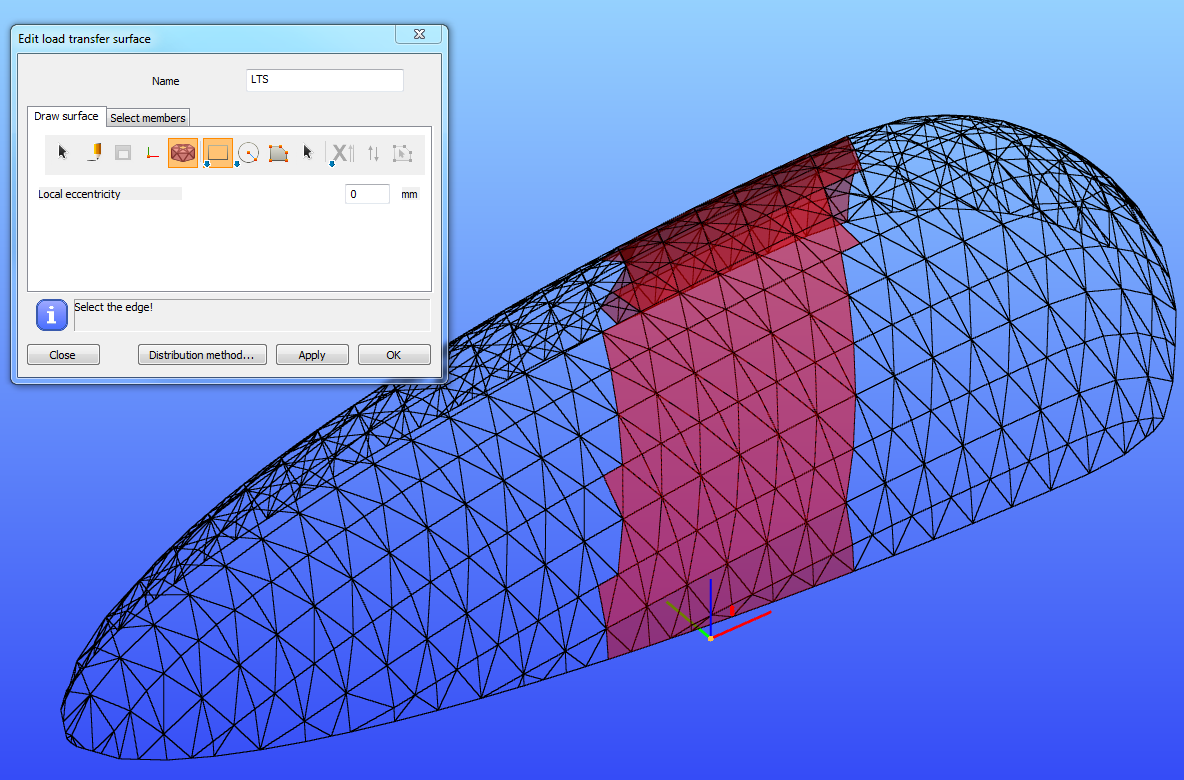

5 2. FREEFORM FUNKCIÓCSOMAG Egy teljesen új és egyedülálló funkciócsomaggal egészült ki a ConSteel 10, amelynek köszönhetően a szabadfelületű szerkezetek modellezése és tervezése sokkal egyszerűbbé válik. 2.1 SZABADFELÜLETŰ MODELLEK BURKOLÁSA TEHERÁTADÓ FELÜLETTEL Az új funkció segítségével, szabadfelületű szerkezetek gyorsan és egyszerűen burkolhatóak be teherátadó felülettel ablakos kijelöléssel. A teherátadó felületnek köszönhetően a felületi terhek egyszerűen elhelyezhetőek a szerkezeten. 4

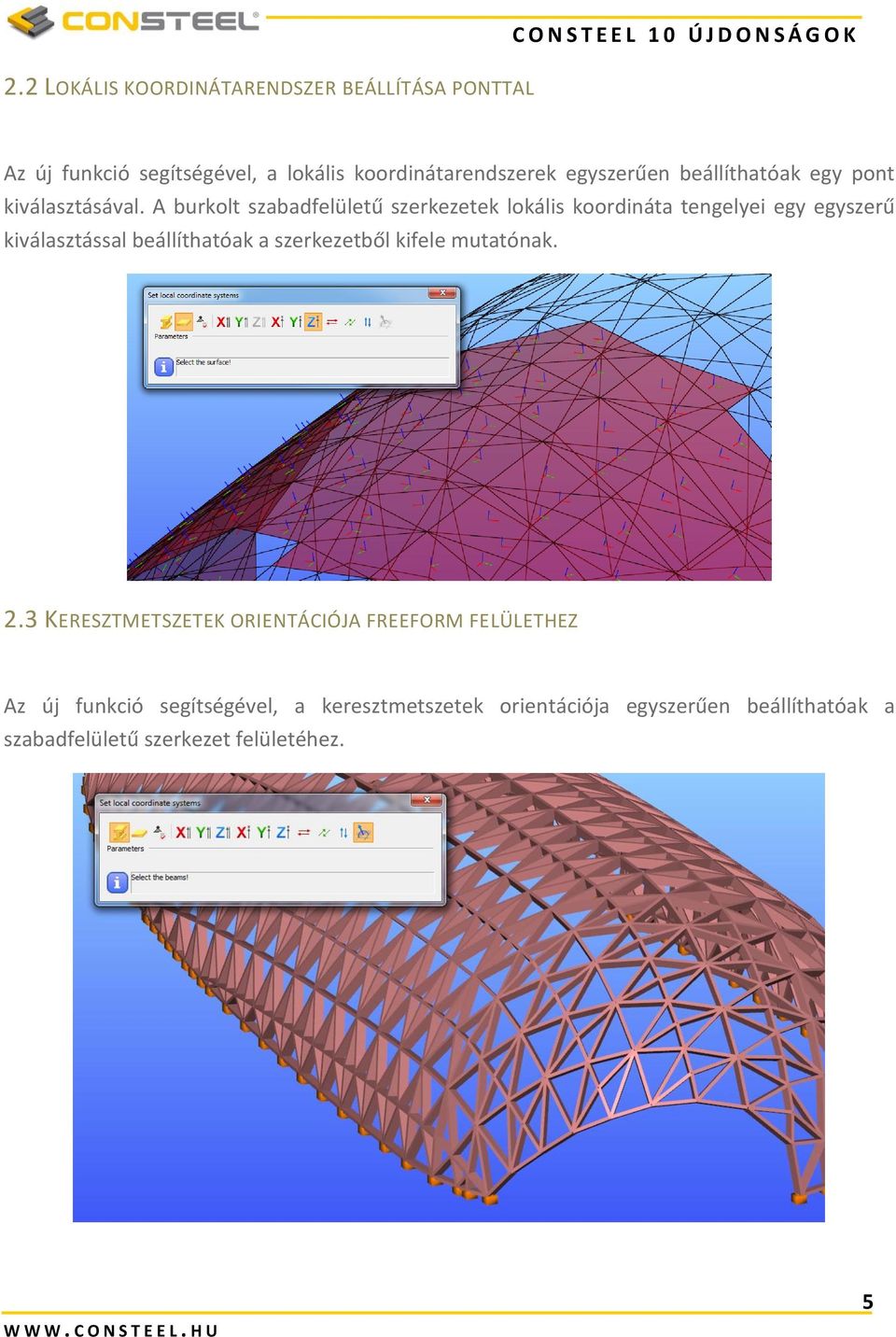

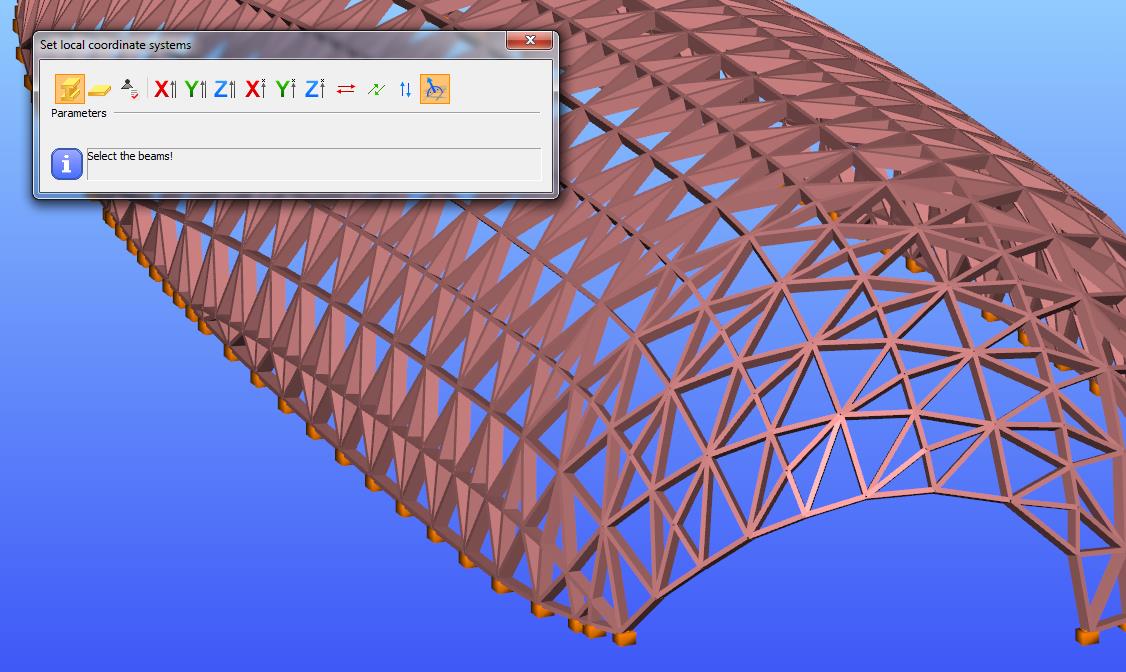

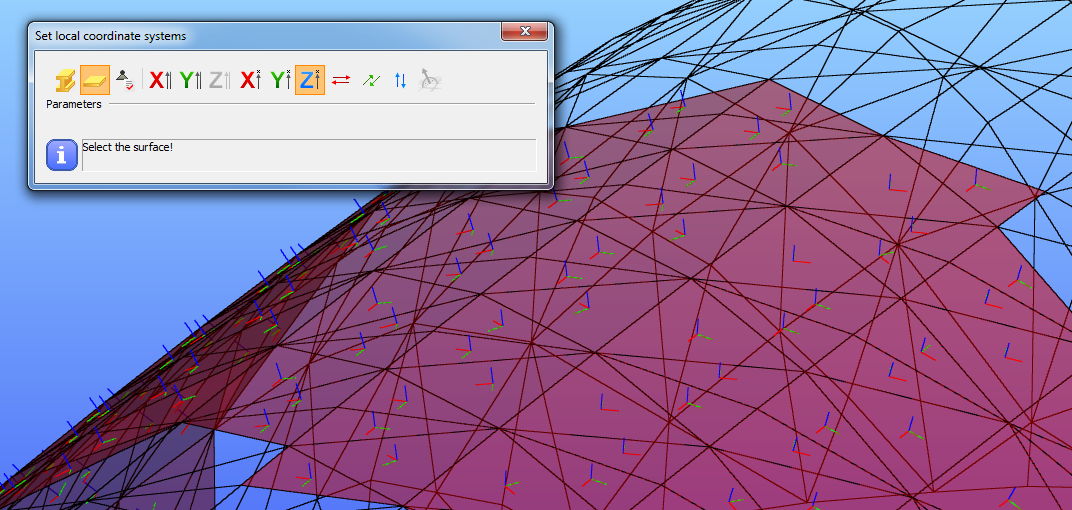

6 2.2 LOKÁLIS KOORDINÁTARENDSZER BEÁLLÍTÁSA PONTTAL C O N S T E E L 10 Ú J D O N S Á G O K Az új funkció segítségével, a lokális koordinátarendszerek egyszerűen beállíthatóak egy pont kiválasztásával. A burkolt szabadfelületű szerkezetek lokális koordináta tengelyei egy egyszerű kiválasztással beállíthatóak a szerkezetből kifele mutatónak. 2.3 KERESZTMETSZETEK ORIENTÁCIÓJA FREEFORM FELÜLETHEZ Az új funkció segítségével, a keresztmetszetek orientációja egyszerűen beállíthatóak a szabadfelületű szerkezet felületéhez. 5

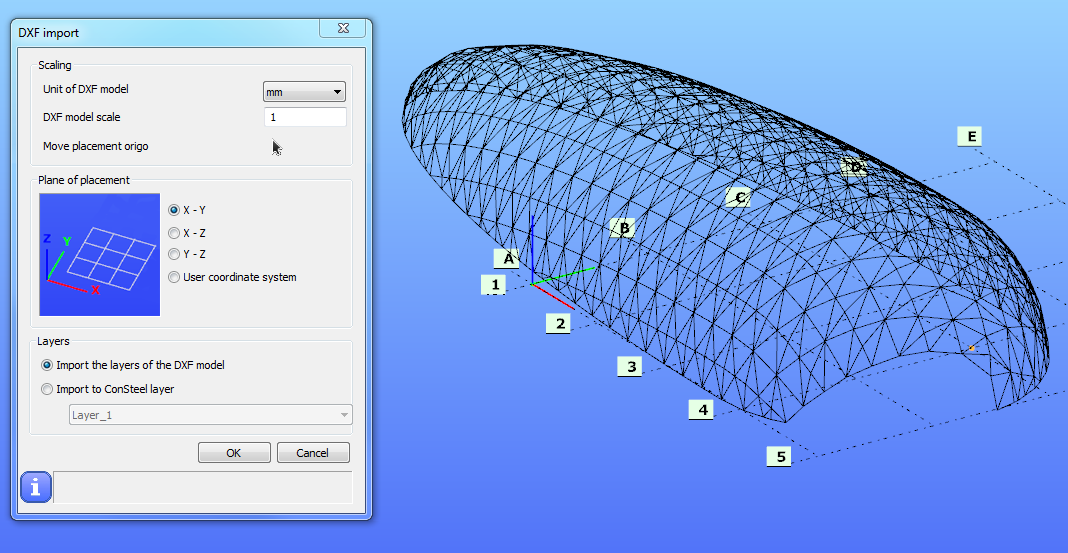

7 3. SZERKEZET MODELLEZÉS 3.1 DXF ALAPÚ MODELL BEOLVASÁS A Dxf fájl beolvasása teljesen át lett gondolva a 10-es verzióban. A Dxf import funkció, az eddigi Fájl/Megnyitás menüpontból átkerült a Fájl/Import/Dxf menüpont alá. Az új import dialógon az alábbi paraméterek adhatóak meg: Dxf modell skálázása Elhelyezés alapsíkja Fóliakezelés 3.2 DLUBAL RSTAB ÉS SAP2000 MODELL BEOLVASÁSA ConSteel 10 MS Excel táblázatkezelőn keresztül képes beolvasni teljes Dlubal RStab és SAP2000 modelleket terheléssel együtt. Az import dialógon megadható az eredeti szerkezeti modell mértékegysége és kiválaszthatóak az importálandó szerkezeti elemek. 6

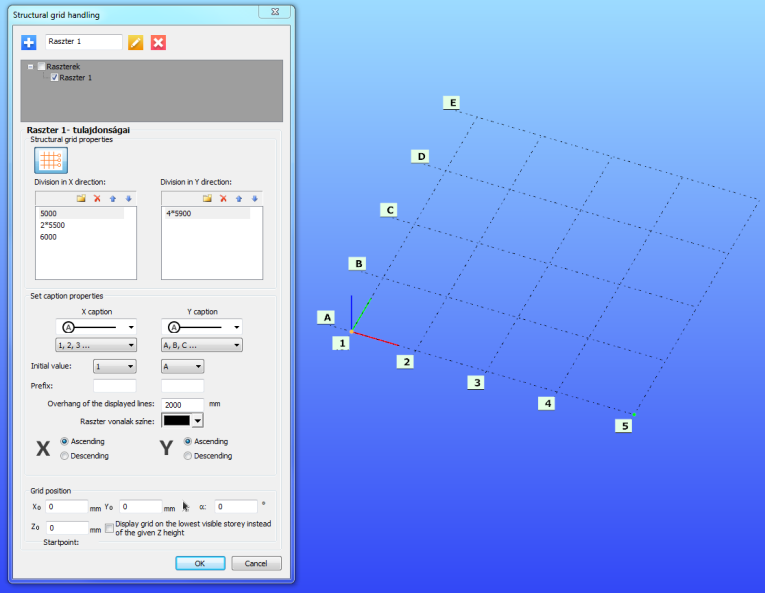

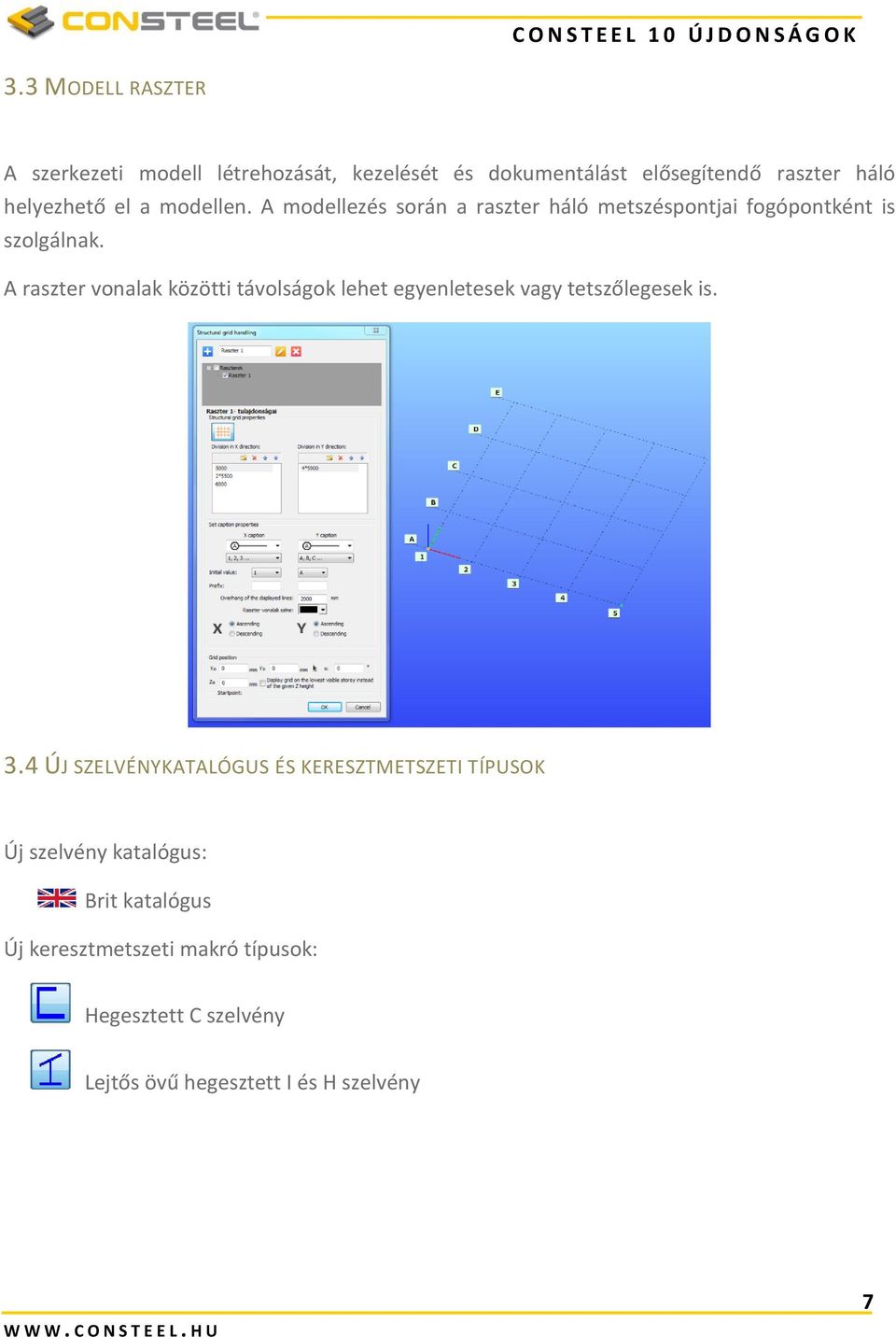

8 3.3 MODELL RASZTER A szerkezeti modell létrehozását, kezelését és dokumentálást elősegítendő raszter háló helyezhető el a modellen. A modellezés során a raszter háló metszéspontjai fogópontként is szolgálnak. A raszter vonalak közötti távolságok lehet egyenletesek vagy tetszőlegesek is. 3.4 ÚJ SZELVÉNYKATALÓGUS ÉS KERESZTMETSZETI TÍPUSOK Új szelvény katalógus: Brit katalógus Új keresztmetszeti makró típusok: Hegesztett C szelvény Lejtős övű hegesztett I és H szelvény 7

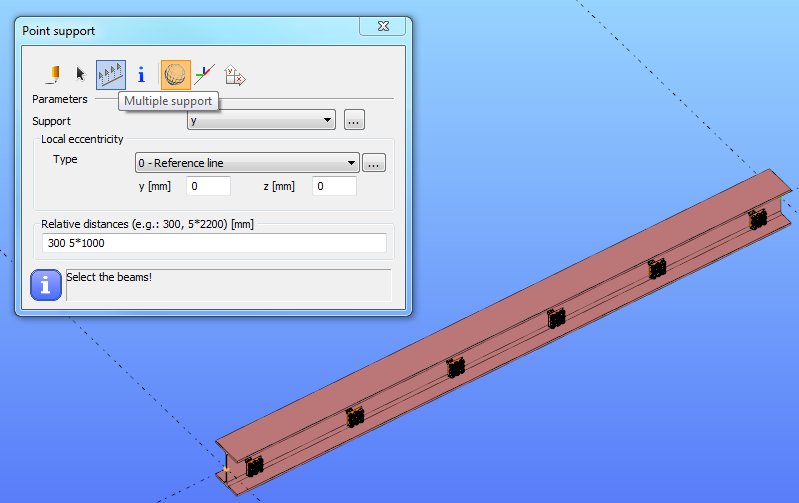

9 3.5 MELEGEN HENGERELT KIÉKELÉS RÚD ELEMEKHEZ Az új funkció segítségével már nem csak hegesztett, hanem melegen hengerelt kiékelések is elhelyezhetőek a rúdelemeken. 3.6 TÖBBSZÖRÖS TÁMASZELHELYEZÉS Az új funkció segítségével, egy egyszerű kattintással több támasz is elhelyezhető. A támaszok közötti távolság lehet egyenletes vagy változó is. A többszörös támasz egy új objektum típus, így a megadott támaszok közötti távolságok később is módosíthatóak. 8

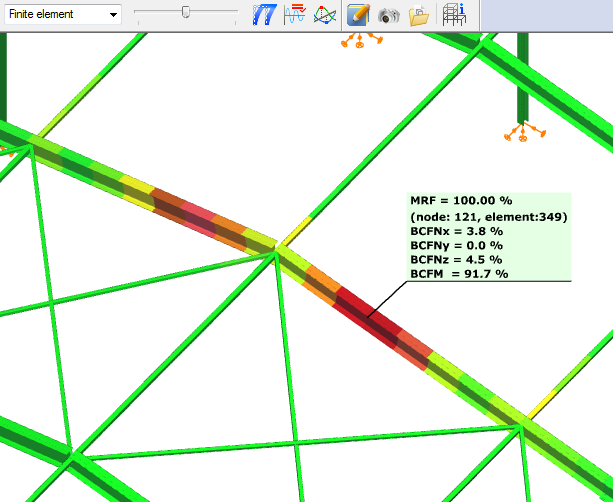

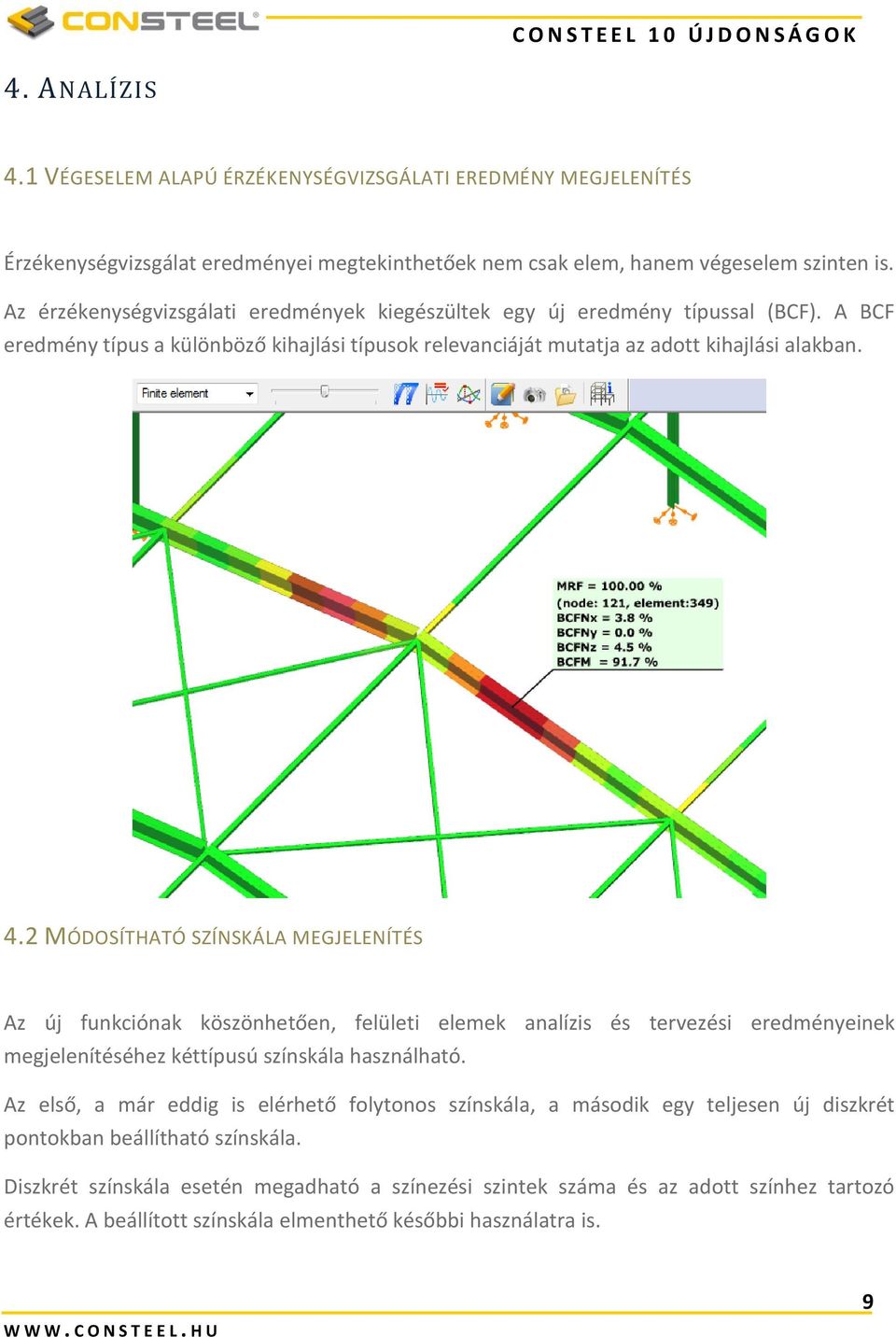

10 4. ANALÍZIS 4.1 VÉGESELEM ALAPÚ ÉRZÉKENYSÉGVIZSGÁLATI EREDMÉNY MEGJELENÍTÉS Érzékenységvizsgálat eredményei megtekinthetőek nem csak elem, hanem végeselem szinten is. Az érzékenységvizsgálati eredmények kiegészültek egy új eredmény típussal (BCF). A BCF eredmény típus a különböző kihajlási típusok relevanciáját mutatja az adott kihajlási alakban. 4.2 MÓDOSÍTHATÓ SZÍNSKÁLA MEGJELENÍTÉS Az új funkciónak köszönhetően, felületi elemek analízis és tervezési eredményeinek megjelenítéséhez kéttípusú színskála használható. Az első, a már eddig is elérhető folytonos színskála, a második egy teljesen új diszkrét pontokban beállítható színskála. Diszkrét színskála esetén megadható a színezési szintek száma és az adott színhez tartozó értékek. A beállított színskála elmenthető későbbi használatra is. 9

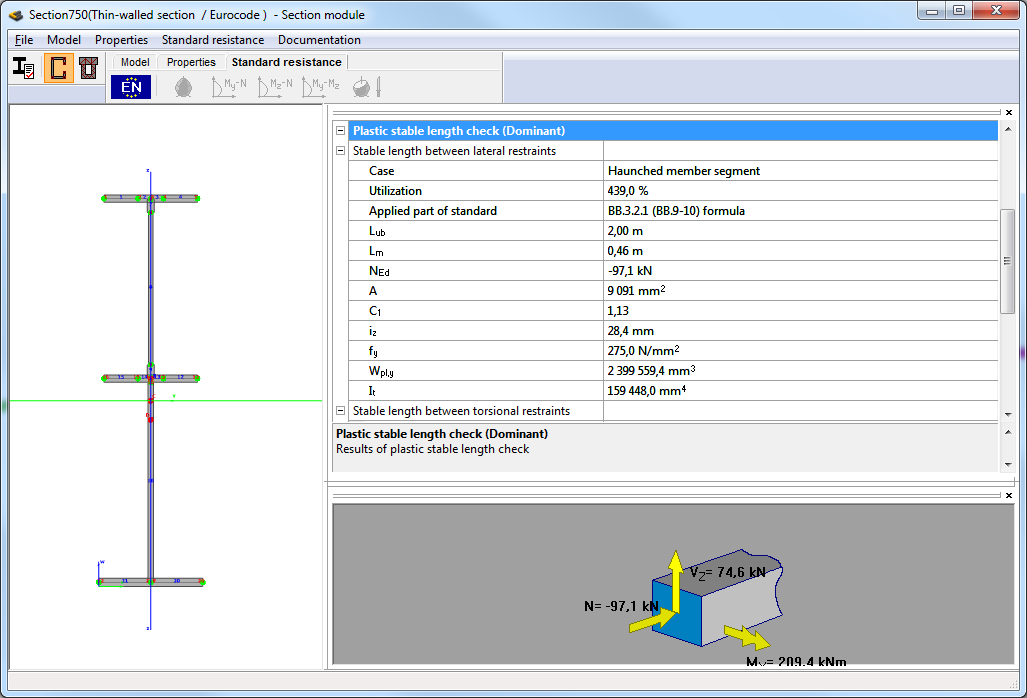

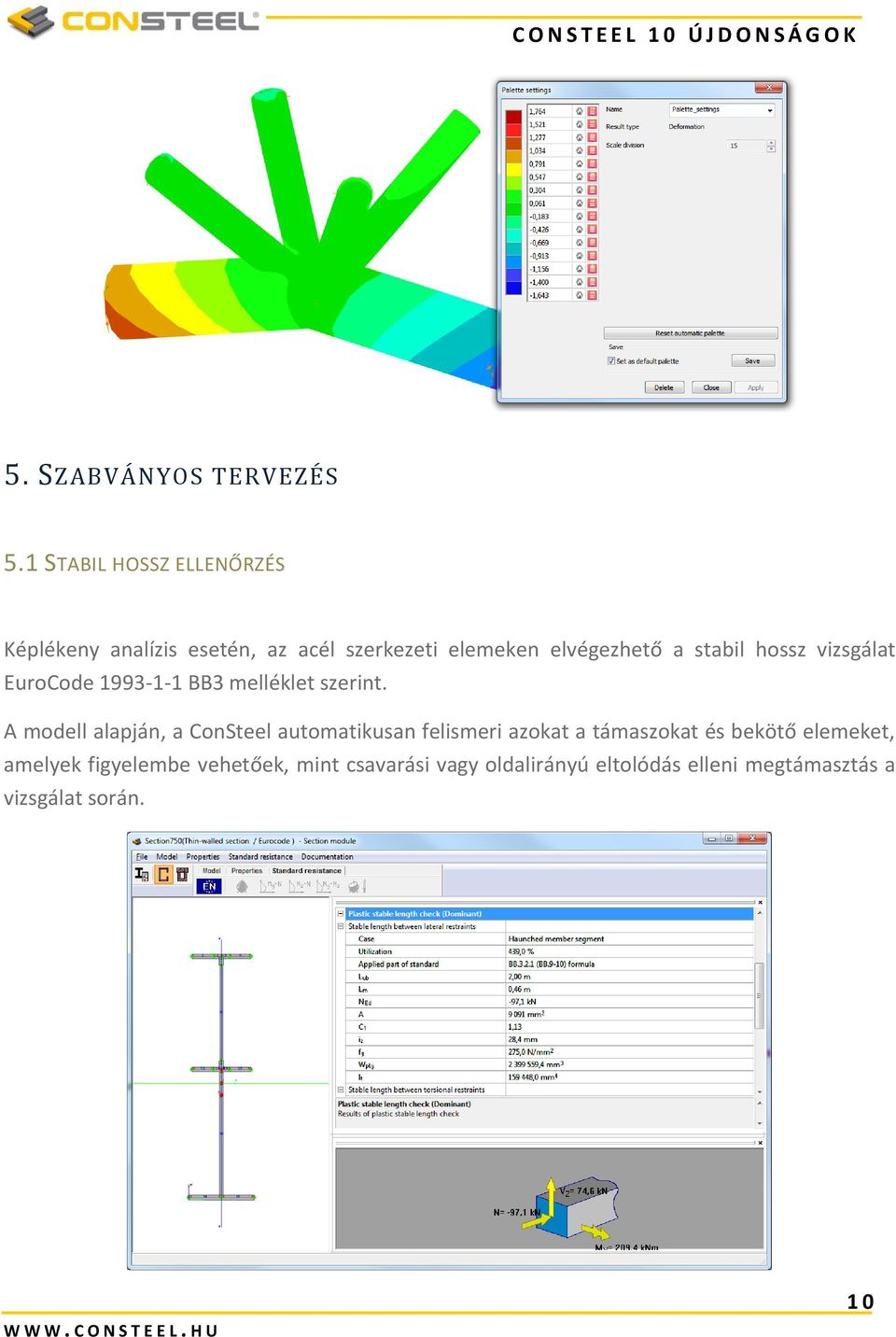

11 5. SZABVÁNYOS TERVEZÉS 5.1 STABIL HOSSZ ELLENŐRZÉS Képlékeny analízis esetén, az acél szerkezeti elemeken elvégezhető a stabil hossz vizsgálat EuroCode BB3 melléklet szerint. A modell alapján, a ConSteel automatikusan felismeri azokat a támaszokat és bekötő elemeket, amelyek figyelembe vehetőek, mint csavarási vagy oldalirányú eltolódás elleni megtámasztás a vizsgálat során. 10

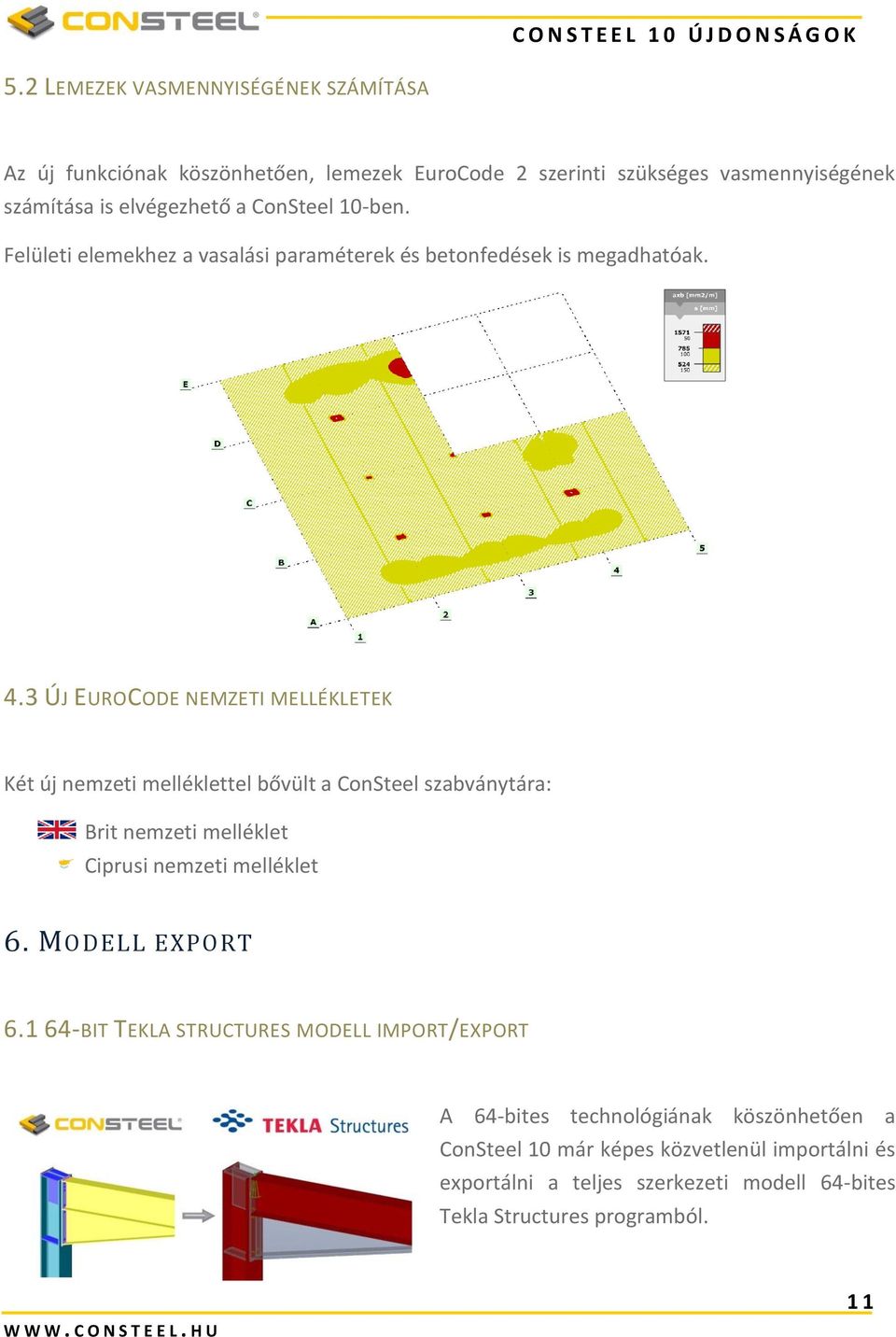

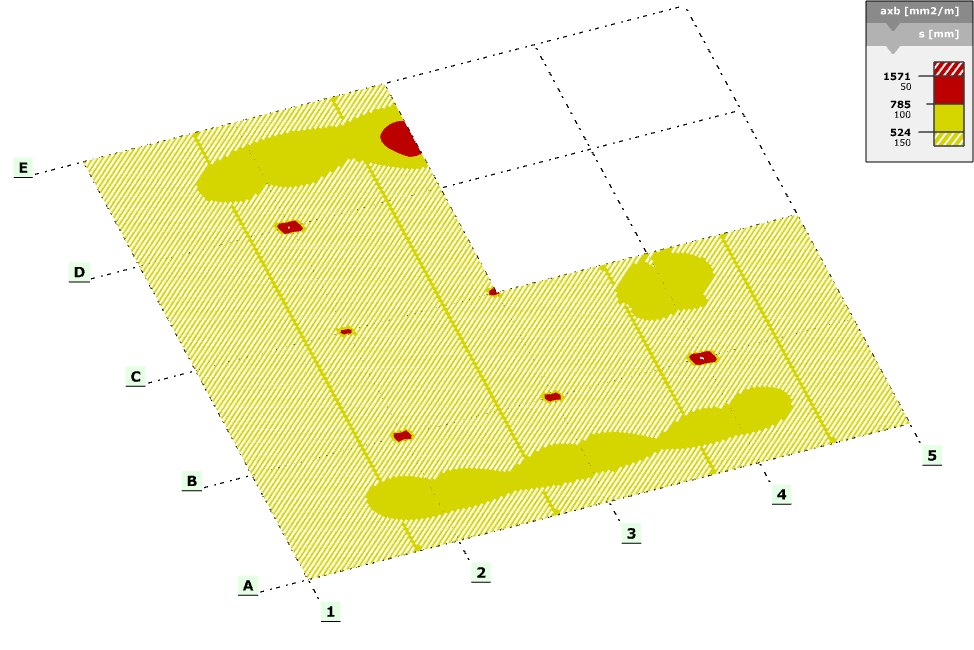

12 5.2 LEMEZEK VASMENNYISÉGÉNEK SZÁMÍTÁSA Az új funkciónak köszönhetően, lemezek EuroCode 2 szerinti szükséges vasmennyiségének számítása is elvégezhető a ConSteel 10-ben. Felületi elemekhez a vasalási paraméterek és betonfedések is megadhatóak. 4.3 ÚJ EUROCODE NEMZETI MELLÉKLETEK Két új nemzeti melléklettel bővült a ConSteel szabványtára: Brit nemzeti melléklet Ciprusi nemzeti melléklet 6. MODELL EXPORT BIT TEKLA STRUCTURES MODELL IMPORT/EXPORT A 64-bites technológiának köszönhetően a ConSteel 10 már képes közvetlenül importálni és exportálni a teljes szerkezeti modell 64-bites Tekla Structures programból. 11

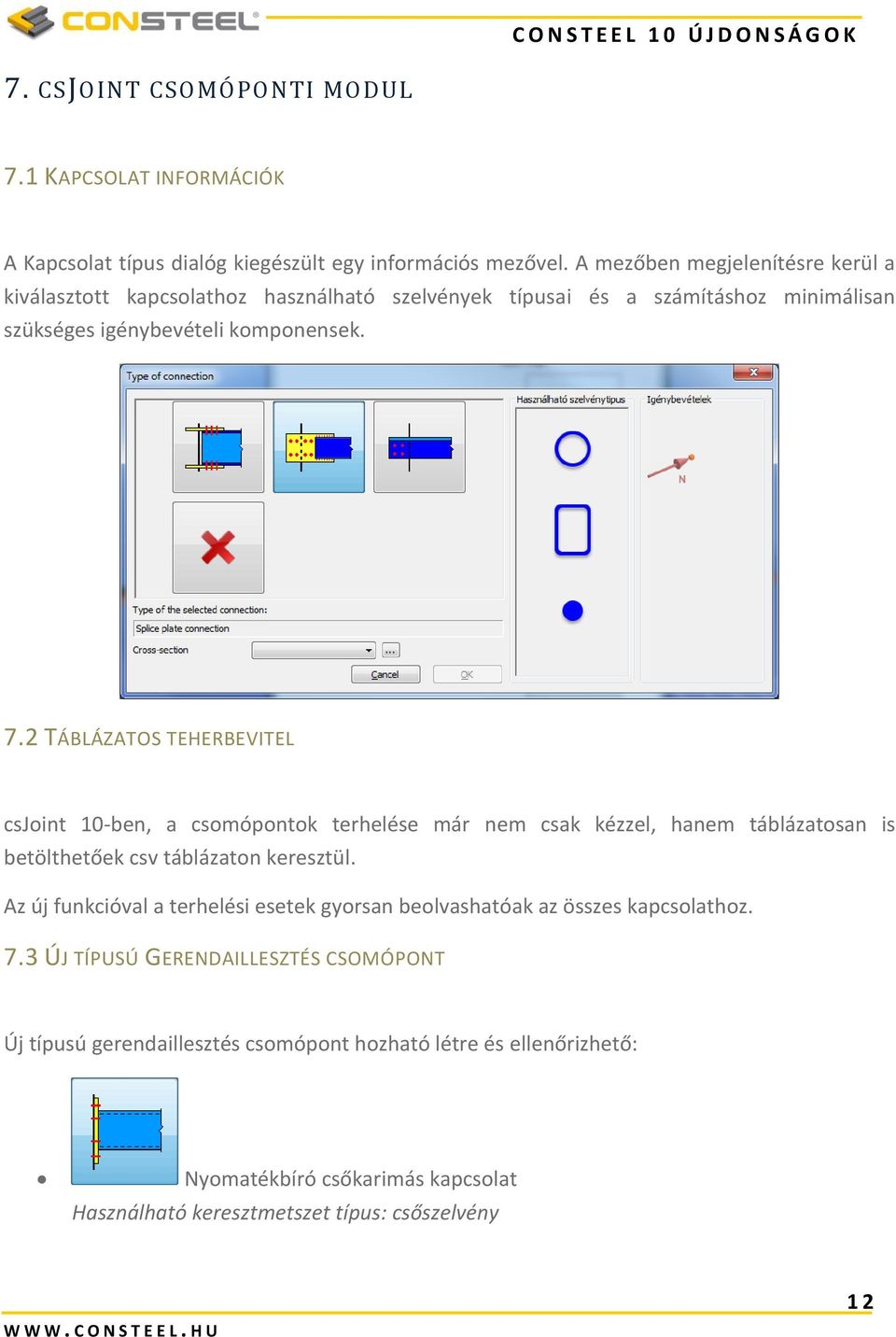

13 7. CSJOINT CSOMÓPONTI MODUL 7.1 KAPCSOLAT INFORMÁCIÓK A Kapcsolat típus dialóg kiegészült egy információs mezővel. A mezőben megjelenítésre kerül a kiválasztott kapcsolathoz használható szelvények típusai és a számításhoz minimálisan szükséges igénybevételi komponensek. 7.2 TÁBLÁZATOS TEHERBEVITEL csjoint 10-ben, a csomópontok terhelése már nem csak kézzel, hanem táblázatosan is betölthetőek csv táblázaton keresztül. Az új funkcióval a terhelési esetek gyorsan beolvashatóak az összes kapcsolathoz. 7.3 ÚJ TÍPUSÚ GERENDAILLESZTÉS CSOMÓPONT Új típusú gerendaillesztés csomópont hozható létre és ellenőrizhető: Nyomatékbíró csőkarimás kapcsolat Használható keresztmetszet típus: csőszelvény 12

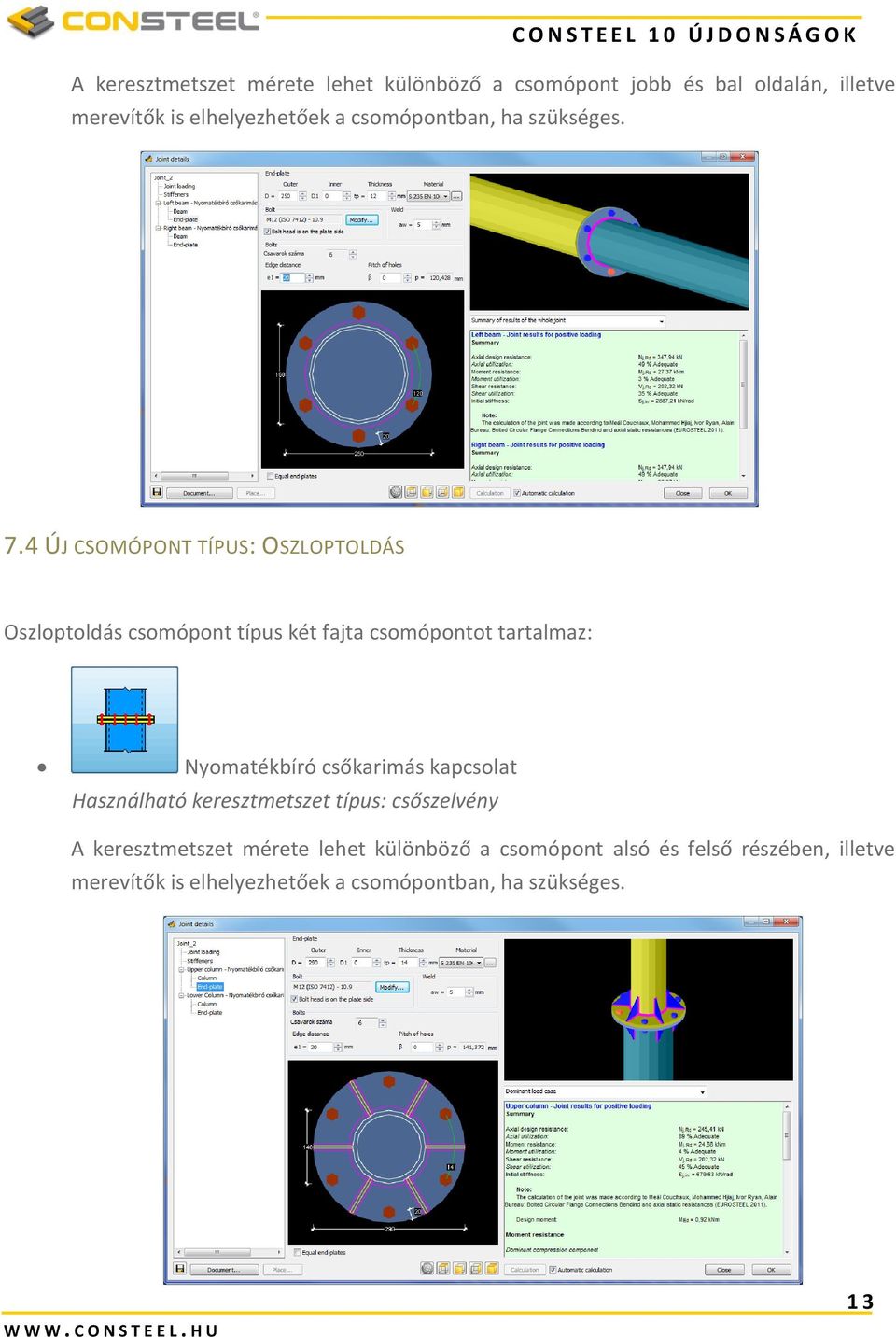

14 A keresztmetszet mérete lehet különböző a csomópont jobb és bal oldalán, illetve merevítők is elhelyezhetőek a csomópontban, ha szükséges. 7.4 ÚJ CSOMÓPONT TÍPUS: OSZLOPTOLDÁS Oszloptoldás csomópont típus két fajta csomópontot tartalmaz: Nyomatékbíró csőkarimás kapcsolat Használható keresztmetszet típus: csőszelvény A keresztmetszet mérete lehet különböző a csomópont alsó és felső részében, illetve merevítők is elhelyezhetőek a csomópontban, ha szükséges. 13

15 Hevederlemezes oszloptoldás Használható keresztmetszet típusok: I és H szelvény A keresztmetszet mérete lehet különböző a csomópont alsó és felső részében, illetve összefekvő és nem összefekvő oszloptoldás is számítható. 7.5 ÚJ TÍPUSÚ OSZLOPTALP CSOMÓPONTOK A 10-es verziótól, az oszloptalp csomópontok, a könnyebb kezelhetőség miatt szétválasztásra kerültek merev, fél-merev és csuklós típusokra. Az új csomópont típusokban már a csőszelvény is használható. Fél-merev talplemezes kapcsolat Használható keresztmetszet típusok: I, H és csőszelvények 14

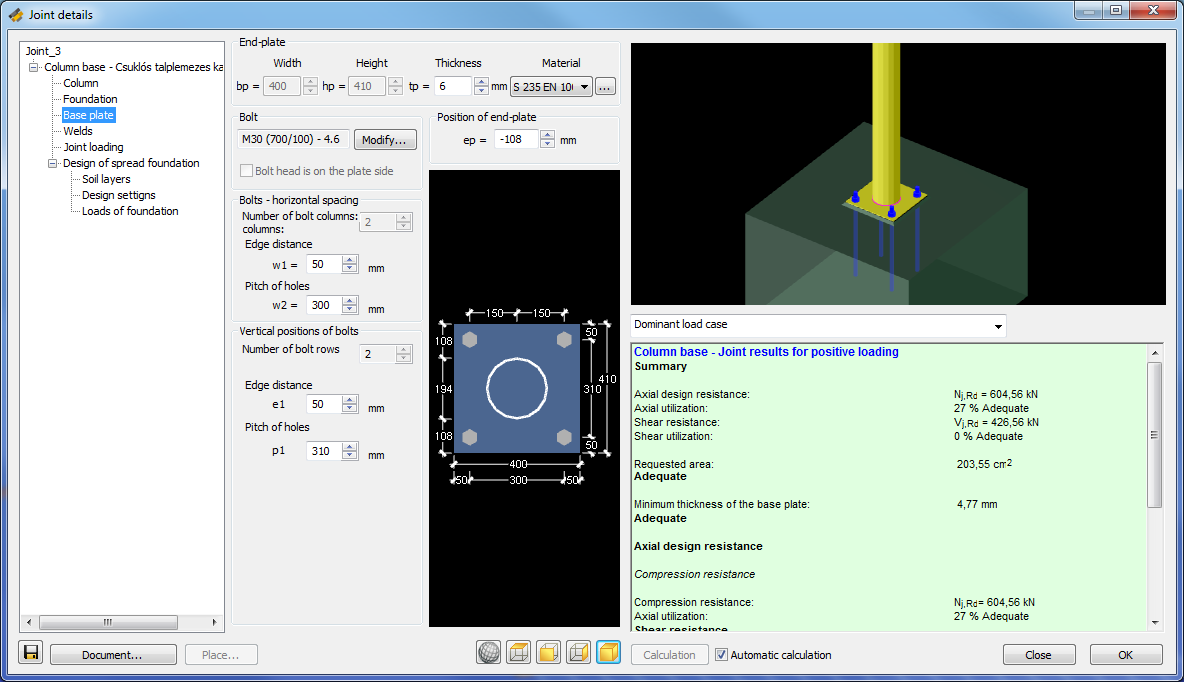

16 Csuklós talplemezes kapcsolat Használható keresztmetszet típusok: I, H és csőszelvények 15

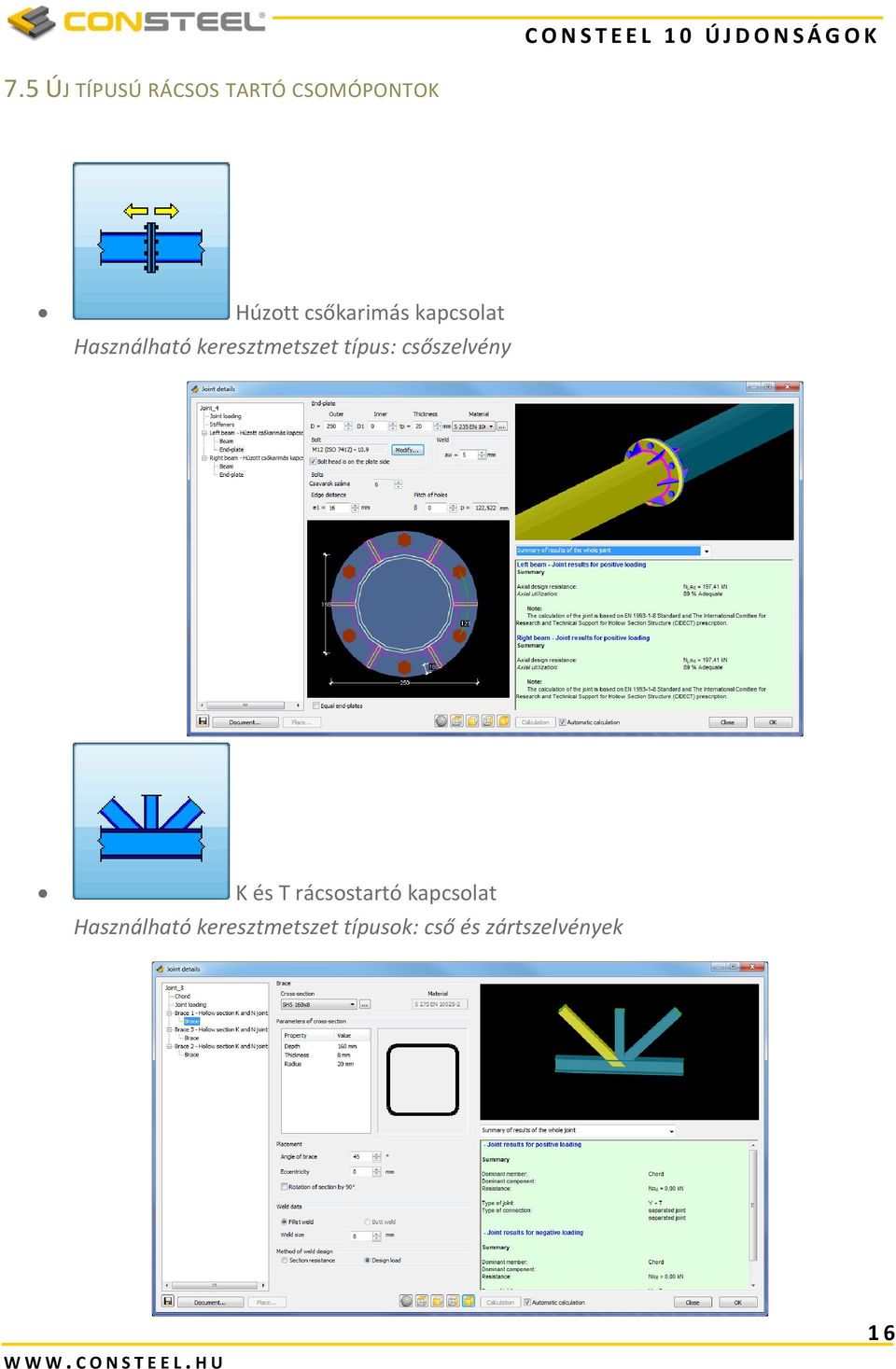

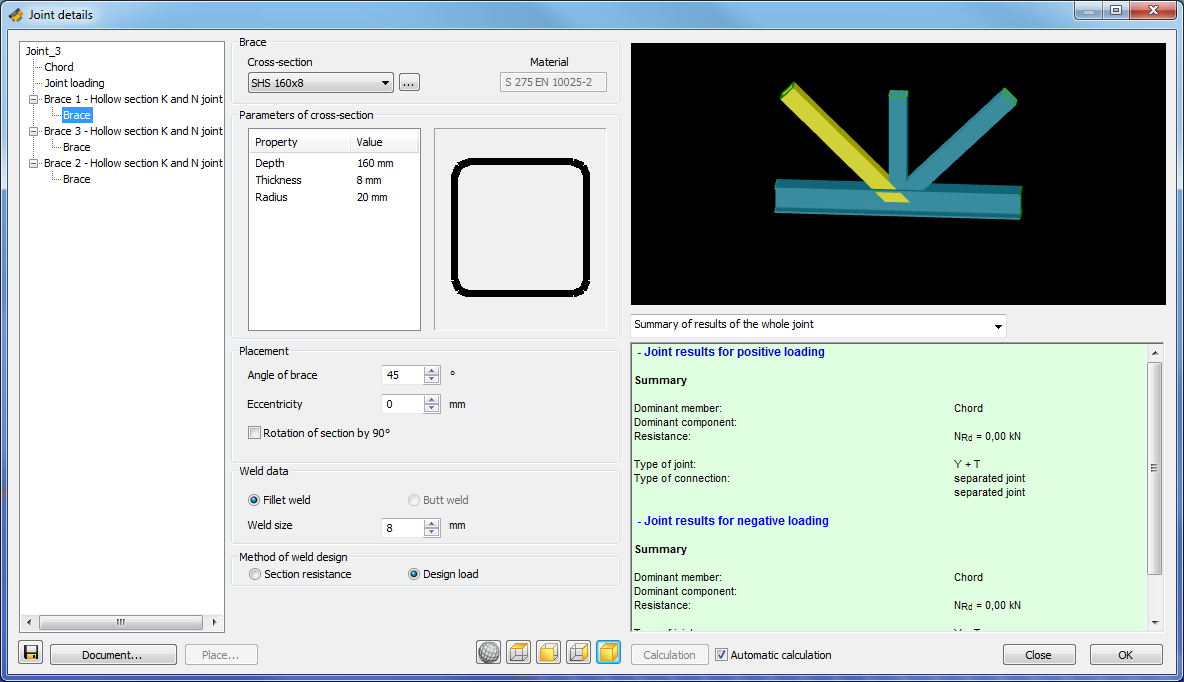

17 7.5 ÚJ TÍPUSÚ RÁCSOS TARTÓ CSOMÓPONTOK Húzott csőkarimás kapcsolat Használható keresztmetszet típus: csőszelvény K és T rácsostartó kapcsolat Használható keresztmetszet típusok: cső és zártszelvények 16
