2 Tartalom 1. BIM kapcsolat ConSteel-Tekla Structures változáskövetés Tekla model import/export IFC modell import/export Fejlett átmenet az Idea StatiCa Connection és ConSteel programok között Szerkezet modellezés Nyírási mező számítás Keretsarok varázsló Rúdelemek konvertálása lemezekké Új szabványos keresztmetszeti makró típusok Továbbfejlesztett földrengésszámítás Tömeg és tömegkombináció Analízis Eredmények Szabványos tervezés Új nemzeti szabvány és EuroCode nemzeti melléklet Dokumentálás és modell export Anyaghatékonyság Vasmennyiség számítás exportálása AutoCAD számára cspi ConSteel Programing Interface csjoint csomóponti modul Automatikus csomópontfrissítés Zártszelvényből kialakított csomópontok megerősítése Új típusú oszloptalp csomópont

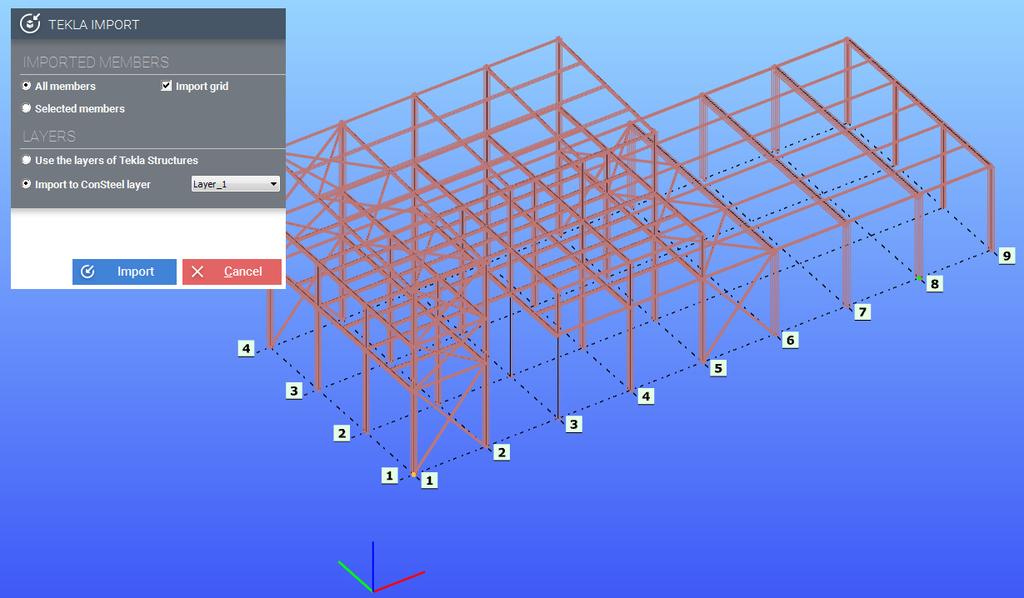

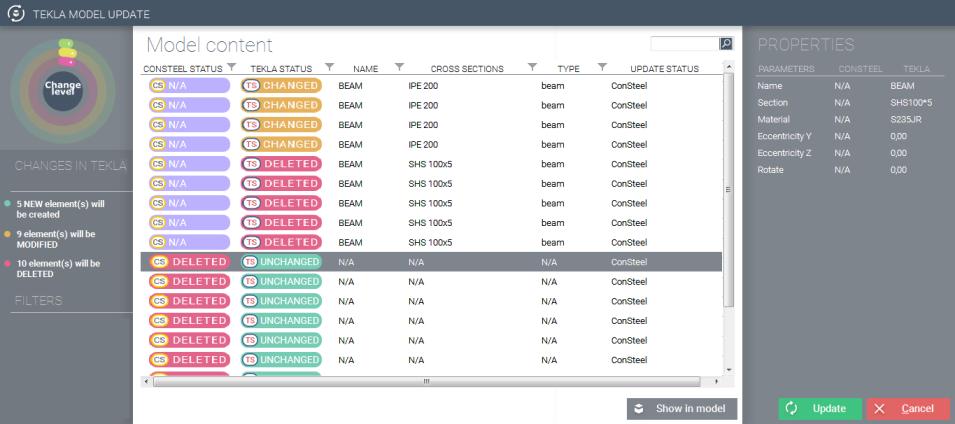

3 1. BIM KAPCSOLAT 1.1 CONSTEEL-TEKLA STRUCTURES VÁLTOZÁSKÖVETÉS A ConSteel változáskövetés funkciójának segítségével egyszerűen és vizuálisan ellenőrizhetőek a módosított, törölt és újonnan létrehozott elemek, a ConSteel és a Tekla Structures modell összehasonlításával. A felhasználó egyszerűen eldöntheti, hogy a ConSteel modell melyik módosítását szeretné érvényesíteni a Tekla modellen, vagy éppen figyelmen kívül hagyni. A ConSteel és a Tekla modell összes aktuális paraméterei (keresztmetszet, anyagminőség, egyéb geometriai) megjelennek és összehasonlíthatóak az új Tekla Modell frissítés ablakon. 1.2 TEKLA MODEL IMPORT/EXPORT Teljes modell átmenet elérhető a legújabb Tekla 2016i verzióval is. 2

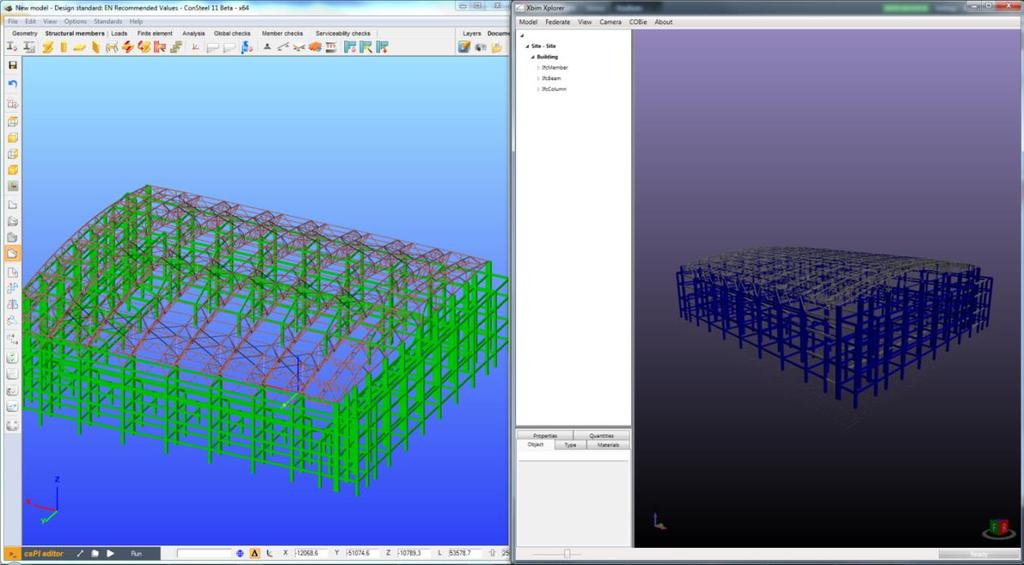

4 A ConSteel 11 nem csak a szerkezeti elemeket, hanem a szerkezeti rasztert (szabályos és szabálytalan) is képes importálni és exportálni. 1.3 IFC MODELL IMPORT/EXPORT Dolgozzon együtt az építőipar bármelyik szereplőjével! Az új funkciónak köszönhetően, a ConSteel 11 képes beolvasni külsős szoftverből exportált IFC modelleket, illetve képes a ConSteel modellt IFC formátumba kiexportálni. A ConSteel az IFC2x3 IFC sémát támogatja. 3

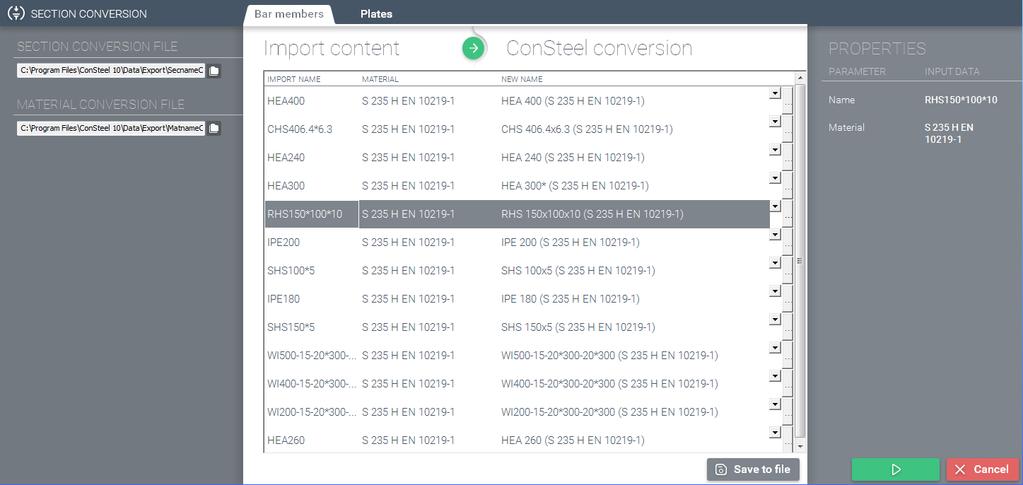

5 Az IFC import/export funkcióval párhuzamosan a szelvény és anyag konverziós funkció is megújult, hogy még hatékonyabban tudja elősegíteni a munkát. Az új, többszintű konverziós eljárásnak köszönhetően, szinte az összes keresztmetszeti és anyagminőség típus automatikusan konvertálásra kerül. 1.4 FEJLETT ÁTMENET AZ IDEA STATICA CONNECTION ÉS CONSTEEL PROGRAMOK KÖZÖTT A csjoint modul működéséhez hasonlóan, a ConSteel 3D modell bármelyik csomópontja egy egyszerű kattintással kijelölhető és a teljes szerkezeti geometria, anyagminőségekkel és a csomóponti terhekkel együtt automatikusan átexportálhatóak az IDEA Connection szoftverbe összetett, nem szabványos kapcsolati kialakítások tervezéséhez. 4

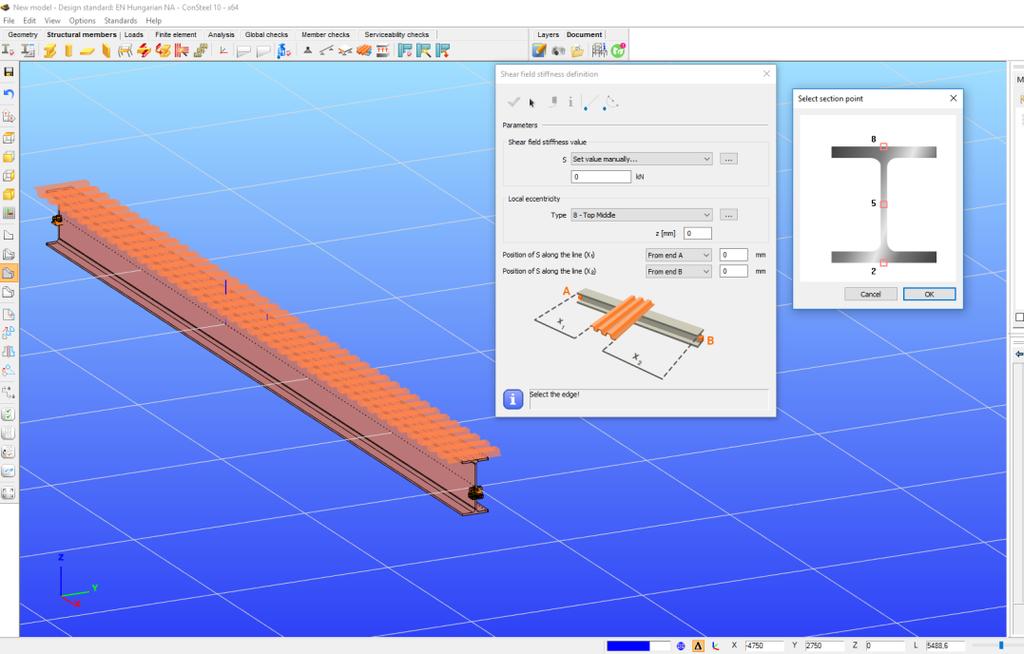

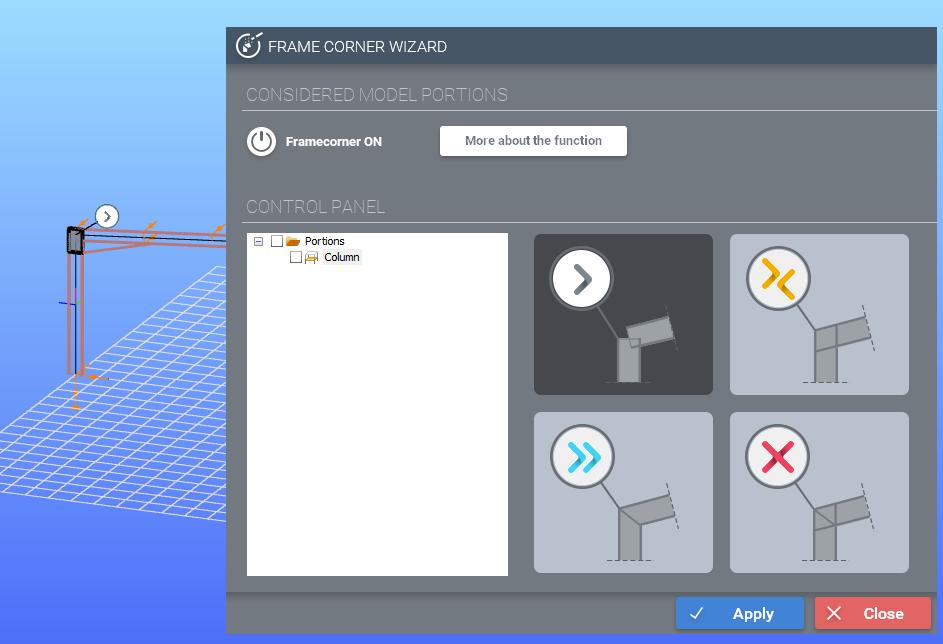

6 2. SZERKEZET MODELLEZÉS 2.1 NYÍRÁSI MEZŐ SZÁMÍTÁS Az új, nyírási mező objektummal figyelembe vehető a trapézlemez megtámasztó hatása a kihajlás számításban. Az alábbi módszerek lettek beépítve a programba: EuroCode Hoesch Fischer Arcelor A legtöbbet használt trapézlemezek adatait tartalmazza a ConSteel katalógusa. 2.2 KERETSAROK VARÁZSLÓ 2.0 A továbbfejlesztett Keretsarok varázslóval figyelembe vehetőek a kapcsolati kialakítások analízisre gyakorolt hatása. 5

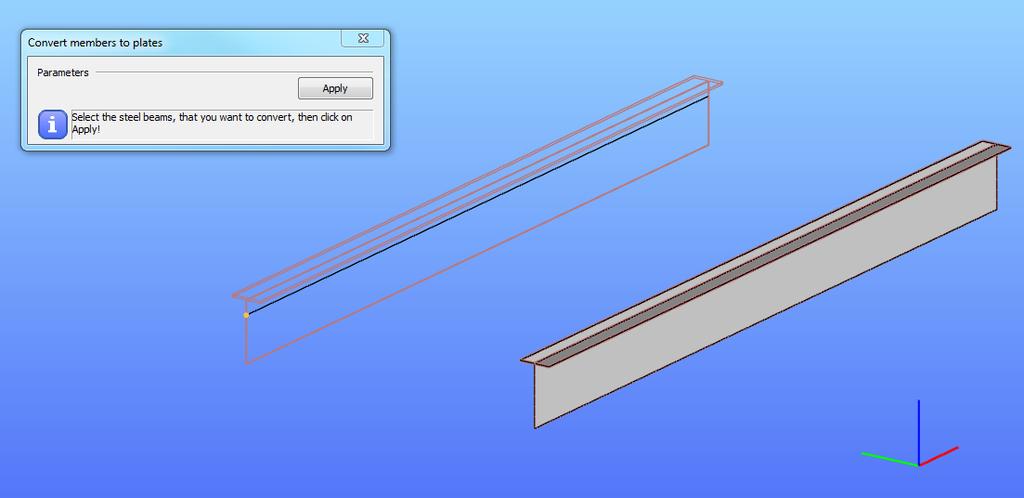

7 Az alábbi kapcsolati kialakítás típusok közül lehet választani: C O N S T E E L 1 1 Ú J D O N S Á G O K Doboz típusú, merevített csavarozott vagy hegesztett Csavarozott vagy hegesztett ferde homloklemez elhelyezéssel Doboz típusú, merevített csavarozott vagy hegesztett, kiegészítő átlós merevítőkkel 2.3 RÚDELEMEK KONVERTÁLÁSA LEMEZEKKÉ Hegesztett T keresztmetszeti típust használó rúdelemek is konvertálhatóak lemez elemekké. 6

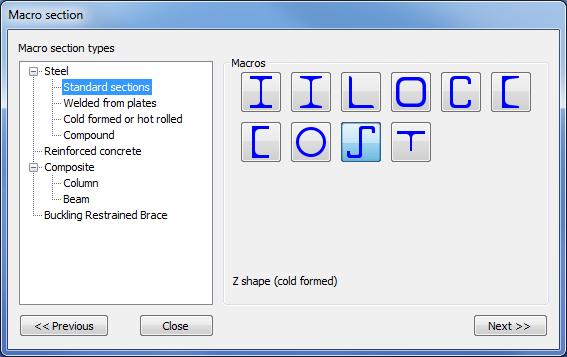

8 2.4 ÚJ SZABVÁNYOS KERESZTMETSZETI MAKRÓ TÍPUSOK C O N S T E E L 1 1 Ú J D O N S Á G O K Az alábbi szabványos keresztmetszetek hozhatóak létre az új makrók segítségével: Melegen hengerelt I vagy H szelvény (párhuzamos övű) Hengerelt I szelvény (lejtős övű) Hengerelt szögacél (párhuzamos szárú) Hengerelt U szelvény (lejtős övű) Hengerelt U szelvény (párhuzamos övű) RHS szelvény (hidegen hajlított) CHS szelvény (melegen hengerelt) C szelvény (hidegen hajlított) Z szelvény (hidegen hajlított) T szelvény (melegen hengerelt fél I szelvény) 3. TOVÁBBFEJLESZTETT FÖLDRENGÉSSZÁMÍTÁS A ConSteel 11 verzióval egy teljesen megújult földrengésszámítás érkezik. Az új megoldás sokkal rugalmasabb és átláthatóbb. A számítás minden egyes lépése ellenőrizhető és kontrolálható. 7

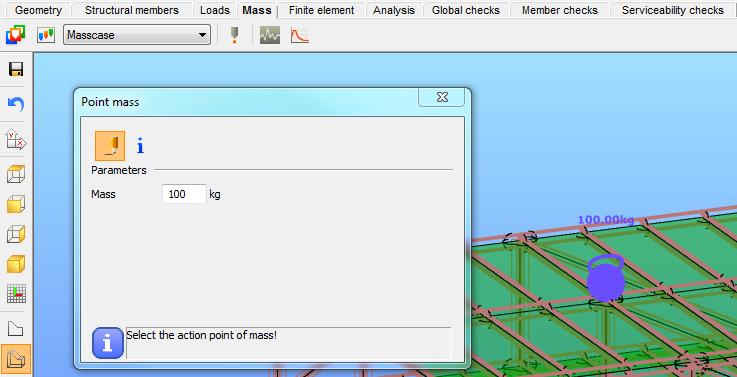

9 3.1 TÖMEG ÉS TÖMEGKOMBINÁCIÓ ConSteel 11 verzióban a terhek és a tömegek (eset és teherkombináció) teljesen el lettek különítve. A tömegek kezeléséhez tartozó funkciók egy új fülre kerültek a programban. Az új funkciók segítségével önálló tömegesetek és kombinációk hozhatóak létre. Természetesen az előzőleg létrehozott teher esetek is átalakíthatóak tömeggé. A pontszerű tömeg funkció segítségével lehetőség van további tömegek elhelyezésére a szerkezeten. 8

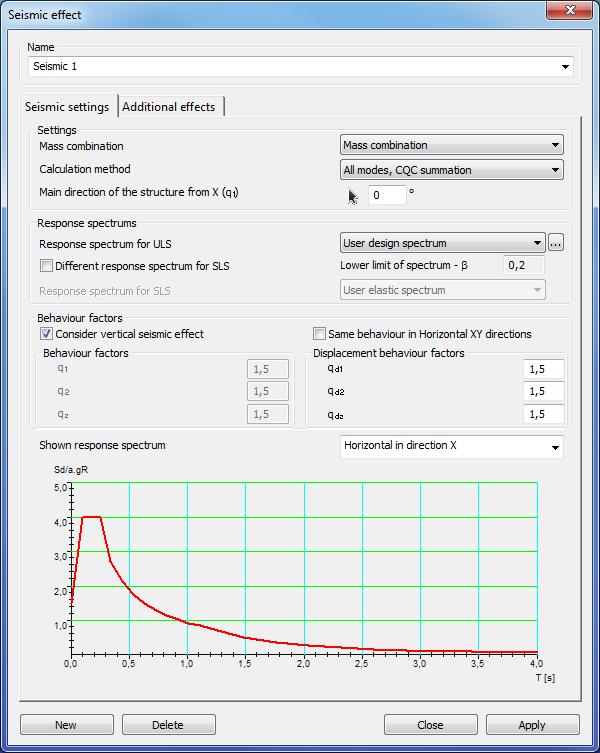

10 Az új Földrengéshatás ablakon lehet kiválasztani a használandó tömegkombinációt, válaszspektrumot, és ha szükséges, akkor a rugalmas válaszspektrumot használhatósági határállapot vizsgálathoz. 3.2 ANALÍZIS Három különböző Modális Válaszspektrum Analízis alapú módszer használható: Domináns rezgés alak alapú Kiválasztott rezgés alakok lineáris összegzése alapján Összes alak CQC összegzés alapján További lehetőség, hogy figyelembe lehet venni a rezgés számítás során nem aktiválódott tömegeket a földrengésszámításban, annak érdekében, hogy a számítás pontossága elérje az EuroCode 8 által támasztott követelményeket (hiányzó tömegek kezelése). ConSteel 11 automatikusan számítja és alkalmazza a másodrendűségi érzékenységi faktort az analízis során. 3.3 EREDMÉNYEK A számítás átláthatóságának növelése érdekében, minden egyes rezgésalakhoz tartozó összes eredmény megjelenítésre kerül. Az új analízis részletei dialógon az összes számított rezgésidő feltüntetésre kerül az alkalmazott rugalmas vagy tervezési spektrumon, illetve a másodrendűségi érzékenységi faktor számításának részletei is megjelenítésre kerülnek. 4. SZABVÁNYOS TERVEZÉS 4.1 ÚJ NEMZETI SZABVÁNY ÉS EUROCODE NEMZETI MELLÉKLET Az alábbi szabvánnyal és nemzeti melléklettel bővült a ConSteel szabványtára: Olasz szabvány (NTC 2017) Spanyol földrengés szabvány (NCSE-02) 9

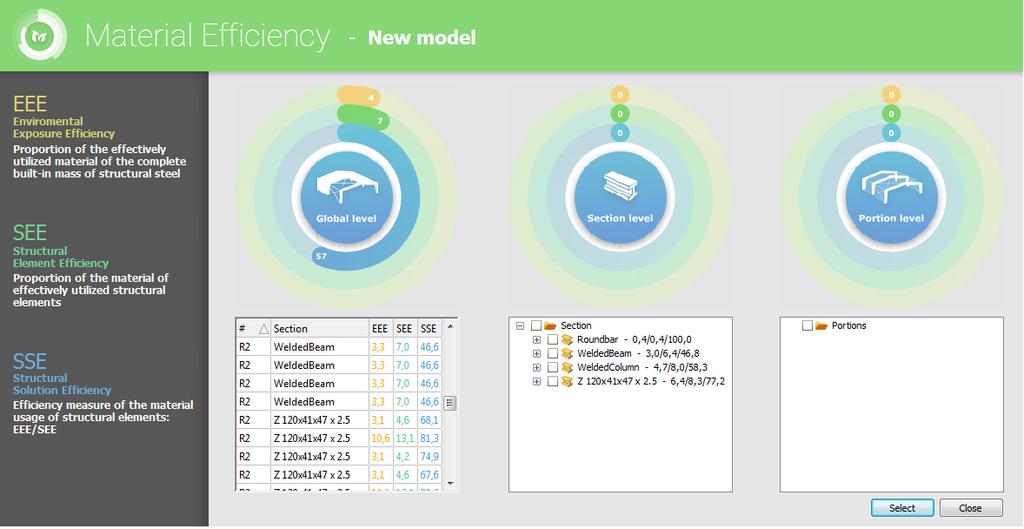

11 Horvát nemzeti melléklet Új térképek a szabványos értékekhez: Szélsebesség alapértéke - v b,0 o Olaszország o Ciprus Földrengés talajgyorsulás a gr o Németország o Spanyolrszág o Ciprus 5. DOKUMENTÁLÁS ÉS MODELL EXPORT 5.1 ANYAGHATÉKONYSÁG Gondoljunk a környezetre és épüljenek minimális acél anyag felhasználásra optimalizált szerkezetek! Az Anyaghatékonysági eszköz egy jól áttekinthető, vizualizált eredményt szolgáltat a szerkezetünk anyag felhasználási hatékonyságáról végeselem, szerkezeti elem és teljes szerkezet szintjén. YouTube videó: 10

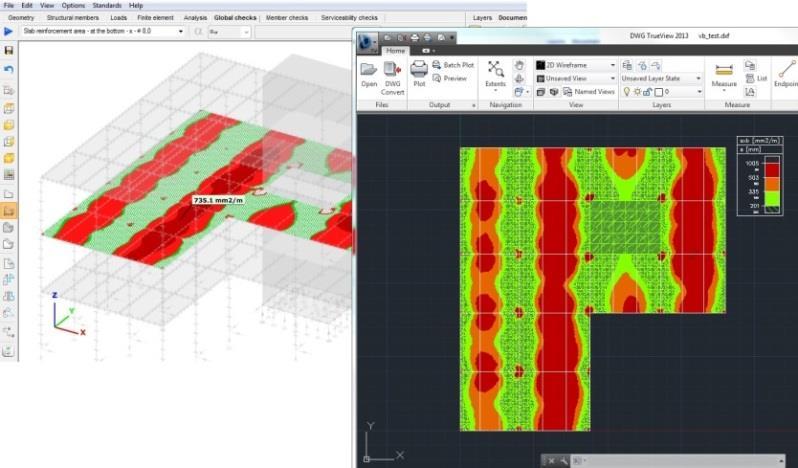

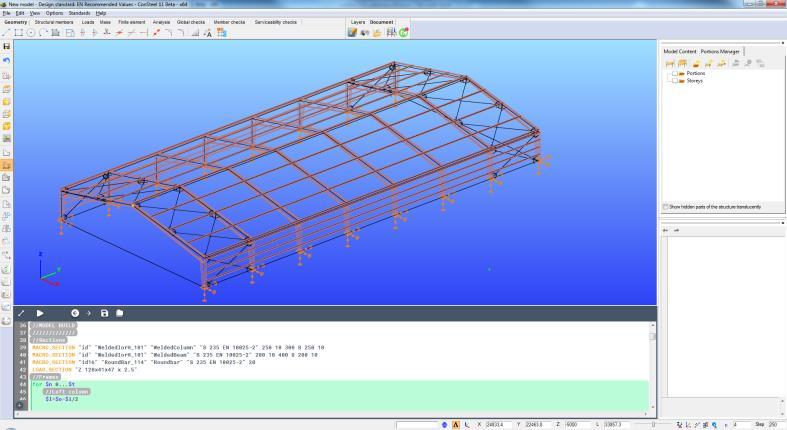

12 5.2 VASMENNYISÉG SZÁMÍTÁS EXPORTÁLÁSA AUTOCAD SZÁMÁRA C O N S T E E L 1 1 Ú J D O N S Á G O K Az új funkciónak köszönhetően, vasbeton födémek esetén, a szükséges vasmennyiség számítás eredményei egyszerűen exportálhatóak AutoCAD program számra. Nem csak a grafikus eredménynézet, de a megfelelő színpaletta is exportálása kerül az AutoCAD rajzba. 6. CSPI CONSTEEL PROGRAMING INTERFACE Tágítsa a szerkezet modellezés határait és növelje a termelékenységet az új cspi megoldás segítségével! A cspi felületnek köszönhetően, parametrikus modellek építése és futtatása válik lehetővé a ConSteel programban. Bármelyik ConSteel objektum (szerkezeti elemek, lemezek, támaszok, terhek stb.) létrehozható a cspi segítségével, illetve for és if...else ciklusok is használhatóak. Fedezze fel a lehetőségeket a ConSteel Wiki segítségével: wiki.consteelsoftware.com 11

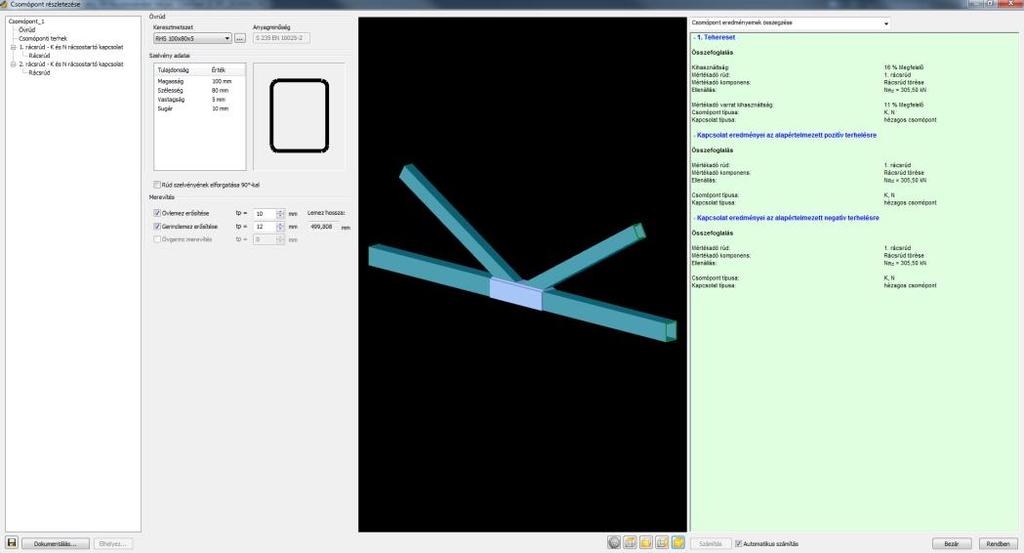

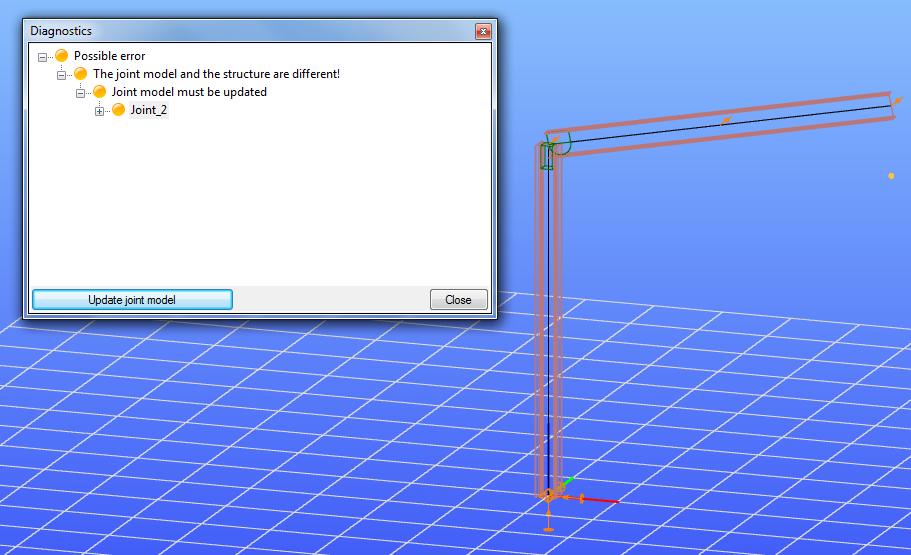

13 7. CSJOINT CSOMÓPONTI MODUL 7.1 AUTOMATIKUS CSOMÓPONTFRISSÍTÉS Az új funkció segítségével, az elhelyezett csomópontok egyszerűen frissíthetőek az aktuális ConSteel szerkezeti modell alapján. 7.2 ZÁRTSZELVÉNYBŐL KIALAKÍTOTT CSOMÓPONTOK MEGERŐSÍTÉSE Az alábbi zártszelvényből kialakított csomópontok erősíthetőek meg: CHS vagy RHS szelvényű rácsrudakból és I vagy H szelvényű övekből álló csomópontok o Merevítő helyezhető el az övrudakban CHS vagy RHS szelvényű rudak közötti csomópontok o Övmegerősítés o Oldallemez megerősítés 12

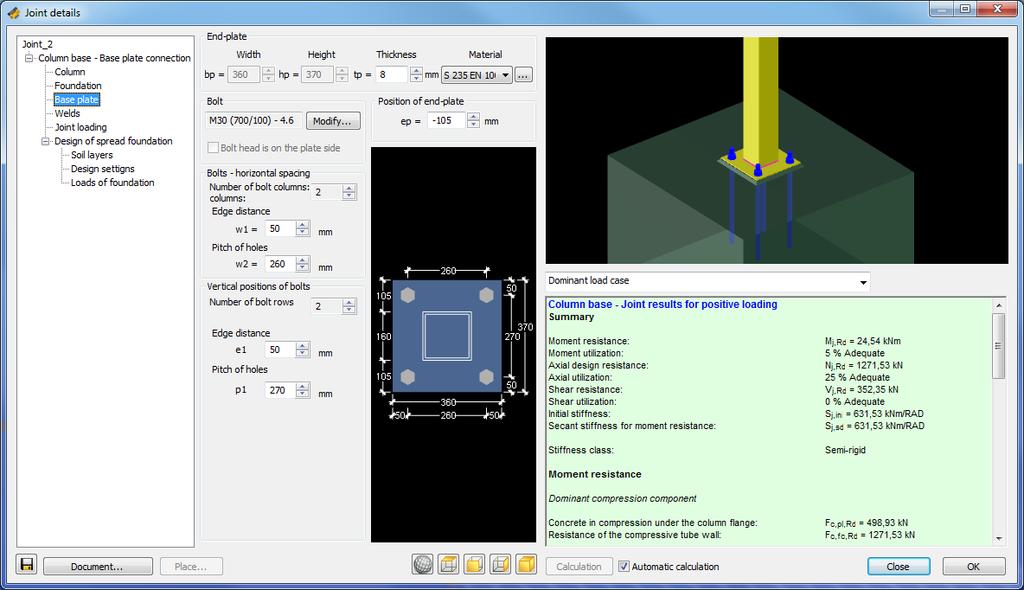

14 7.5 ÚJ TÍPUSÚ OSZLOPTALP CSOMÓPONT A 11-es verziótól a csuklós oszloptalp csomópontok esetén, már az RHS és SHS szelvények is választhatóak a 4 csavaros kialakítással. 13
