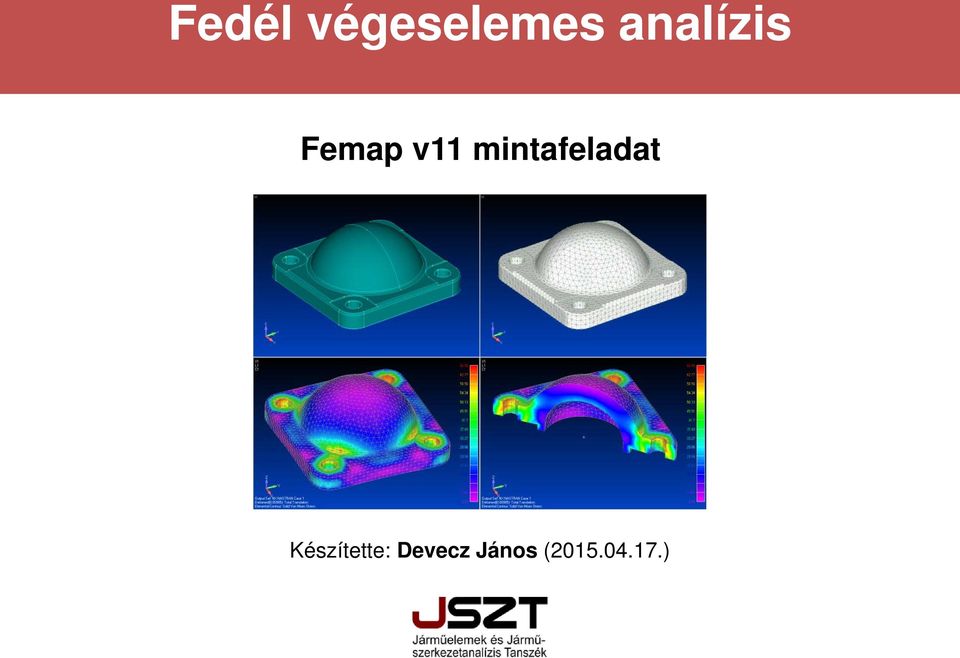

1 Fedél mintafeladat Femap v11 Fedél végeselemes analízis Femap v11 mintafeladat Készítette: Devecz János ( )

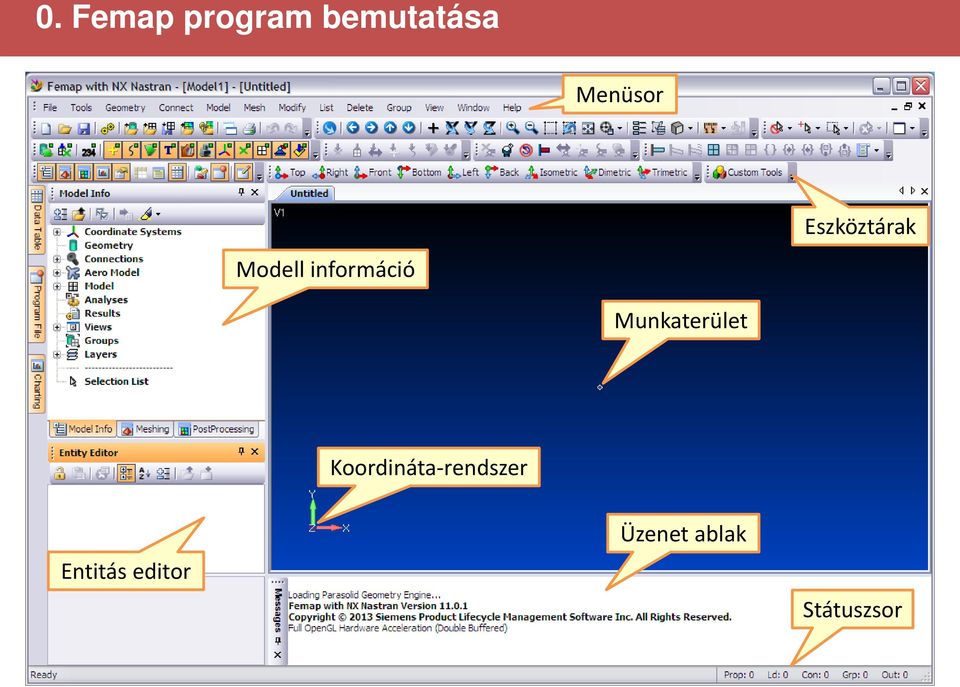

2 0. Femap program bemutatása Menüsor Modell információ Eszköztárak Munkaterület Koordináta-rendszer Entitás editor Üzenet ablak Státuszsor

3 1.1 Femap program alapvető beállítások (1)

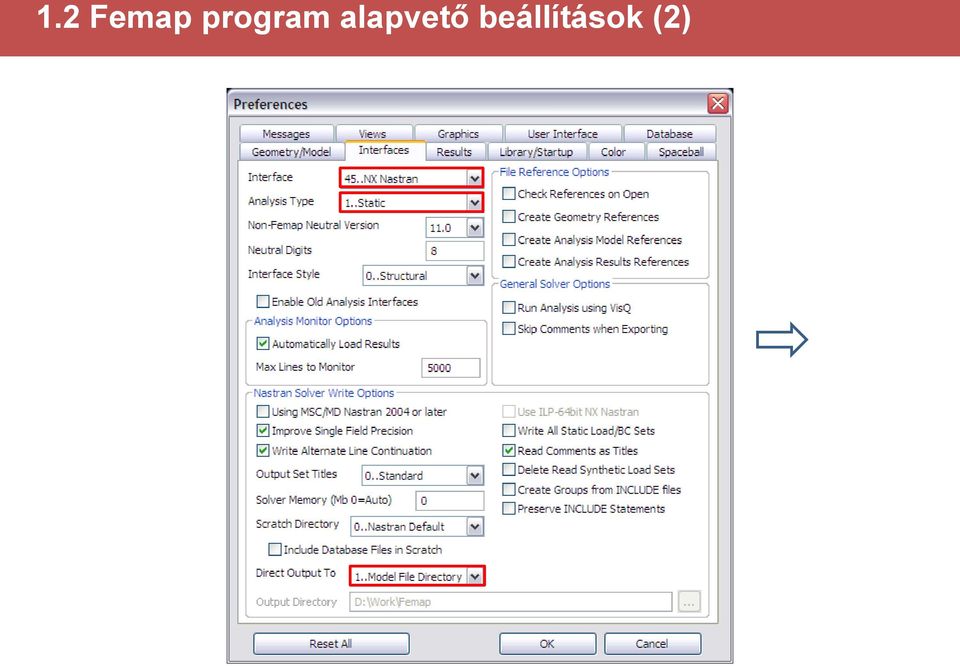

4 1.2 Femap program alapvető beállítások (2)

5 1.3 Femap program alapvető beállítások (3)

6 2.1 Feladat áttekintése Fedél F e = 20 kn Súrlódás (rögzítés minden irányban) p=10 MPa (víznyomás) Illesztőperem (rögzítés csak sugárirányban)

7 2.2 Geometria importálása A CAD szoftverben beállított mértékegységtől függ!

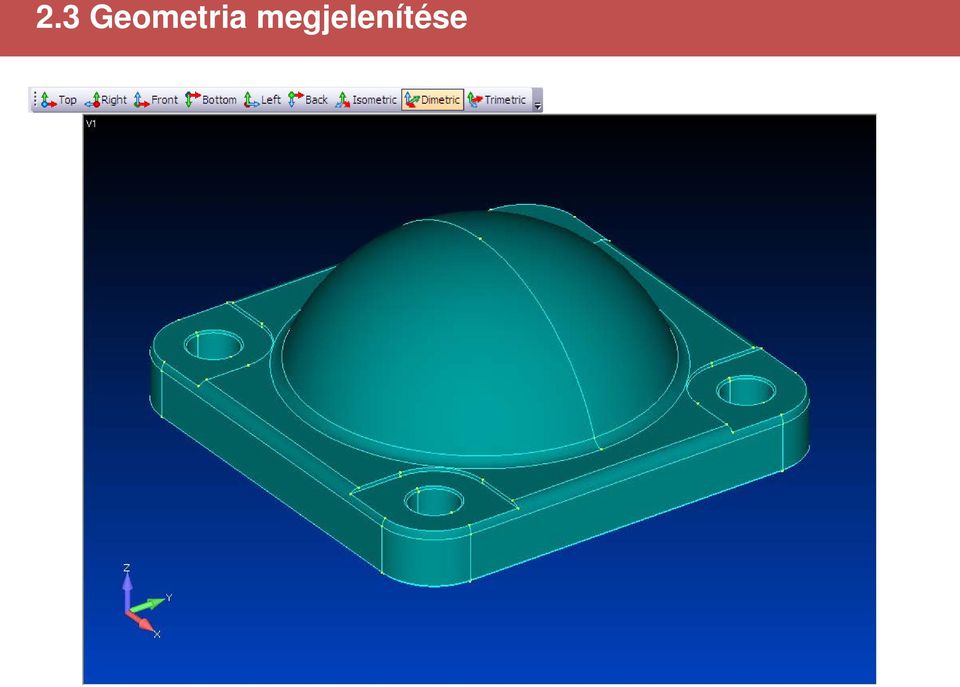

8 2.3 Geometria megjelenítése

9 3.1 Geometria előkészítése Washer létrehozása

10 3.2 Geometria előkészítése Washer definiálása (felül)

11 3.3 Geometria előkészítése Kész washer (felül)

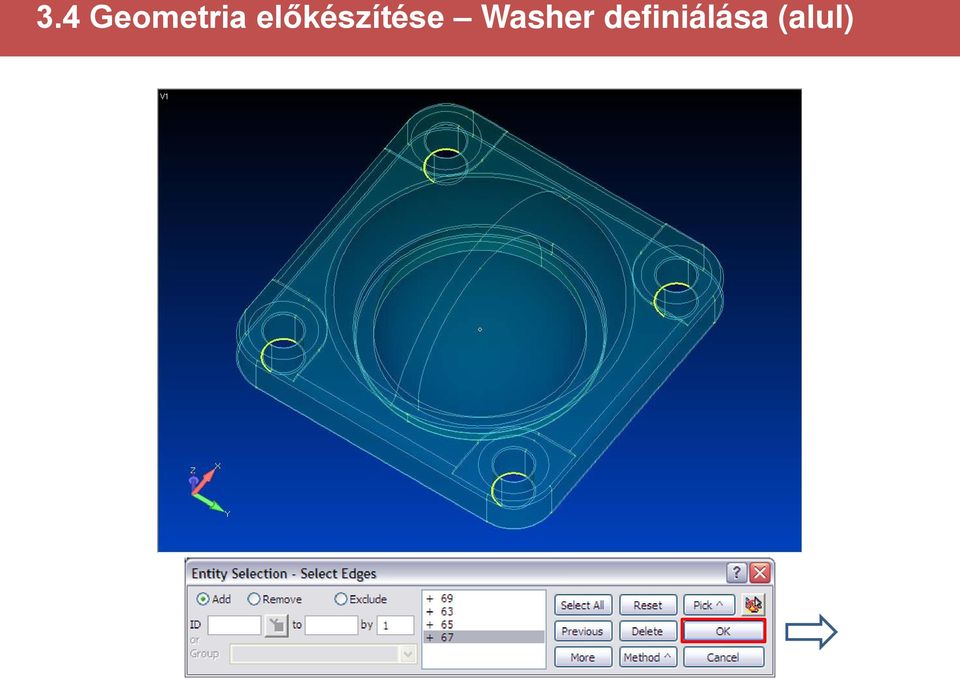

12 3.4 Geometria előkészítése Washer definiálása (alul)

13 3.5 Geometria előkészítése Kész washer (alul)

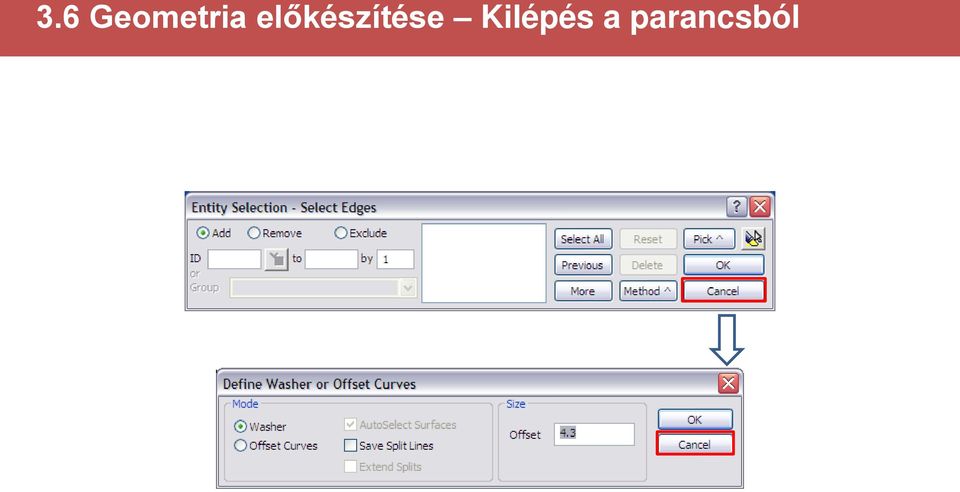

14 3.6 Geometria előkészítése Kilépés a parancsból

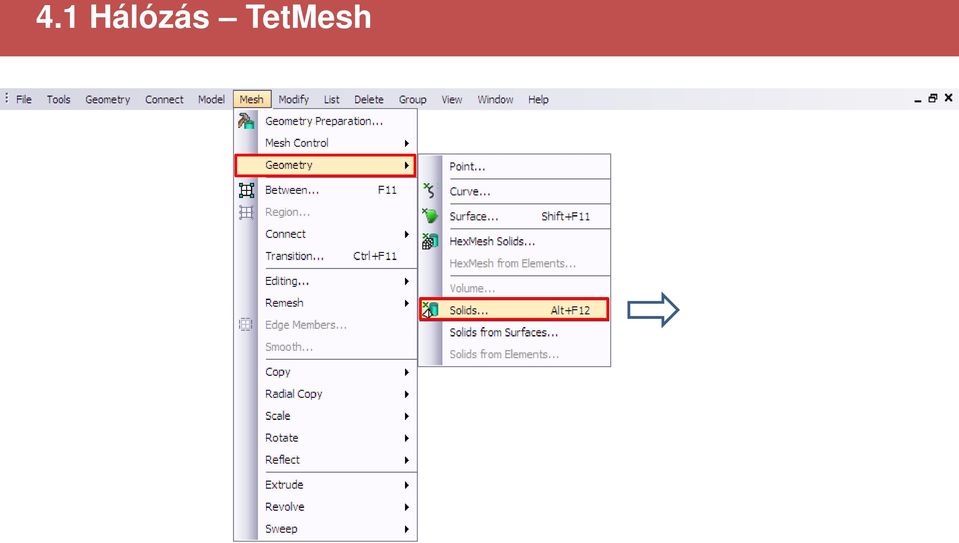

15 4.1 Hálózás TetMesh

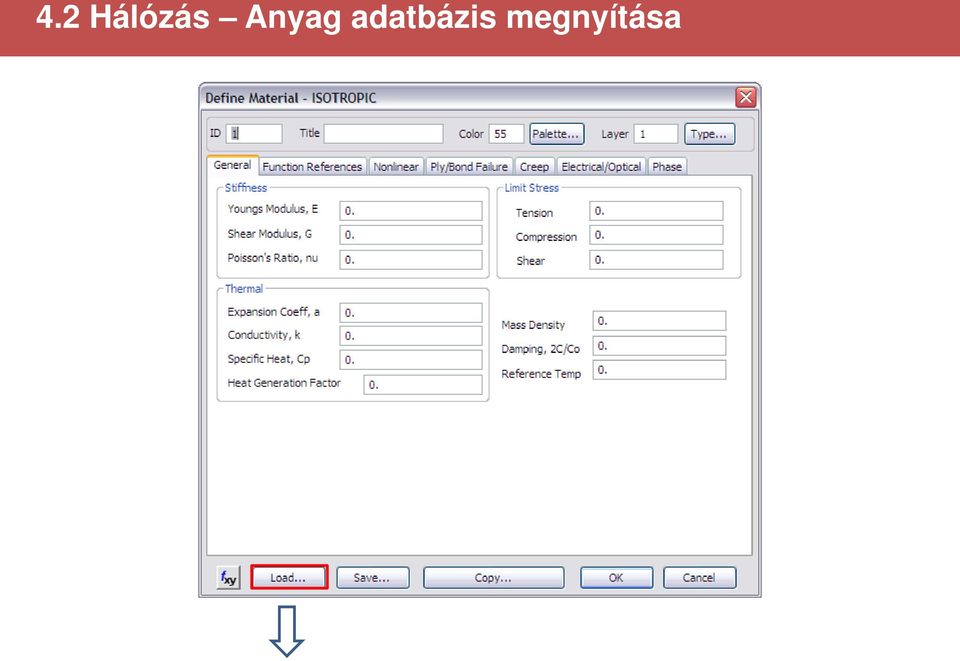

16 4.2 Hálózás Anyag adatbázis megnyítása

17 4.3 Hálózás Anyag kijelölése

18 4.4 Hálózás Anyag kiválasztása

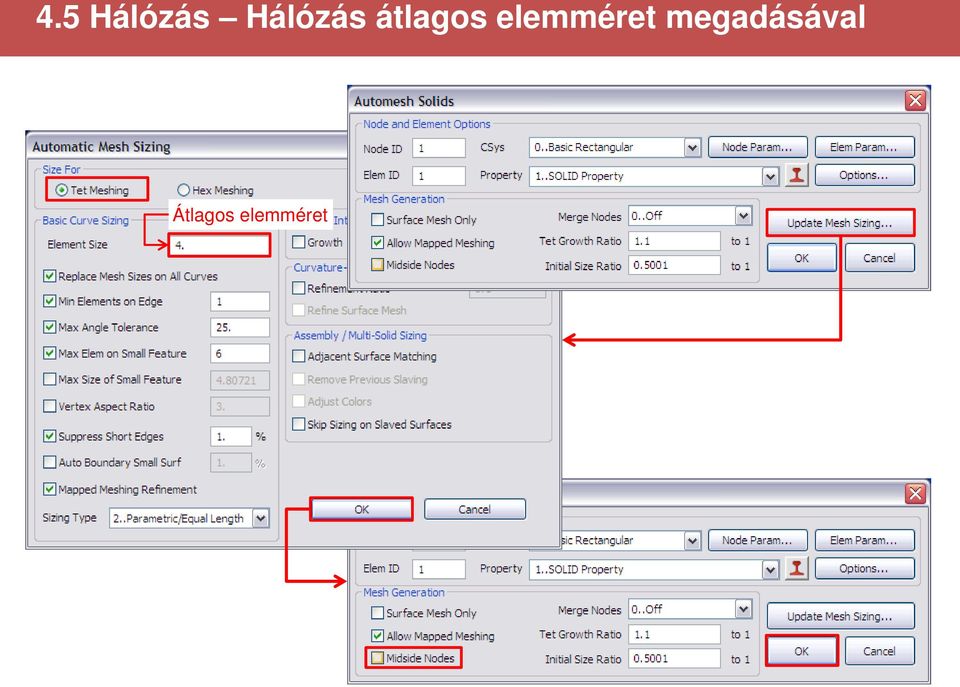

19 4.5 Hálózás Hálózás átlagos elemméret megadásával Átlagos elemméret

20 4.6 Hálózás Kész háló megjelenítése

21 5.1 Terhelések Új adatkészlet létrehozása (1)

22 5.2 Terhelések Új adatkészlet létrehozása (2)

23 5.3 Terhelések Új adatkészlet létrehozása (3)

24 5.4 Terhelések definiálása (felületen)

25 5.5 Terhelések Felületek kijelölése (Csavar)

26 5.6 Terhelések Csavar (Z)

27 5.7 Terhelések Felületek kijelölése (Nyomás)

28 5.8 Terhelések Nyomás (p)

29 6.1 Kényszerek Új adatkészlet létrehozása (1)

30 6.2 Kényszerek Új adatkészlet létrehozása (2)

31 6.3 Kényszerek Új adatkészlet létrehozása (3)

32 6.4 Kényszerek létrehozása (felületen)

33 6.5 Kényszerek Felületek kijelölése (Csavar)

34 6.6 Kényszerek Csavar (FIX)

35 6.7 Kényszerek Felületek kijelölése (Illesztőperem)

36 6.8 Kényszerek Illesztőperem (RAD)

37 7.1 Analízis definiálása <opcionális név>

38 7.2 Analízis futtatása

39 8.1 Eredmények Deformáció és kontúr kiválasztása

40 8.2 Eredmények Kontúr opciók megadása

41 8.3 Eredmények Feszültségek (von Mises) megjelenítése

42 8.4 Eredmények Új metszősík létrehozása

43 8.5 Eredmények Metszősík definiálása

44 8.6 Eredmények Deformáció és metszet kiválasztása

45 8.7 Eredmények Kontúr opciók megadása

46 8.8 Eredmények Feszültségek (von Mises) megjelenítése

47 9.1 Globális újrahálózás Régi háló törlése (1)

48 9.2 Globális újrahálózás Régi háló törlése (2)

49 9.3 Globális újrahálózás TetMesh Geometria (modell) megjelenítése

50 9.4 Globális újrahálózás Újrahálózás új elemmérettel Új elemméret

51 10.1 Lokális újrahálózás Meshing Toolbox Görbe szerinti hálómódosítás Csomópontszám növelése Csomópontszám növekmény Csomópontszám szorzó Egyenletes csomóponteloszlás

52 10.2 Lokális újrahálózás Görbe alpalú hálósűrítés Görbék kijelölése hálósűrítéshez

53 10.3 Lokális újrahálózás Újrahálózott régiók Csomópontok száma, Elemek száma

54 11.1 Újrafuttatás Feszültség (Von Mises) megjelenítése Futtatás

55 11.2 Csomóponti feszültség (Von Mises) lekérdezése (1)

56 11.3 Csomóponti feszültség (Von Mises) lekérdezése (2) Vizsgált csomópont

57 12.1 Konvergencia görbe Áttekintés Konvergencia görbe készítésének lépései: 1. Vizsgált pont kijelölése (lehetőség szerint geometriai pontban) 2. Hálózás + Futtatás Összetartozó elemszám (E) és feszültség (σ) feljegyzése a vizsgált pontban (csomópontban) 3. Háló finomítás + futtatás (változatlan premfeltételekkel) Összetartozó elemszám (E) és feszültség (σ) feljegyzése a vizsgált pontban (csomópontban) 4. A 3. pont megfelelő számú ismétlése 5. Az összetartozó elemszám-feszültség értékpárok ábrázolása E-σ koordináta rendszerben 6. Konvergáló görbe illesztése az ábrázolt pontokra 7. Az illesztett görbe asszimptótája lesz a keresett feszültségérték.

58 12.2 Konvergencia görbe Ábrázoláss 5 ~78 MPa Feszültség [MPa] 3 4 σ red,4 =76.4 MPa σ red,3 =75.1 MPa 5 σ red,5 =78.7 MPa 4 2 σ red,2 =70.3 MPa Konvergencia-görbe 3 f (x) = a b e c x 2 1 σ red,1 =56.5 MPa a = b = c = E (elemszám) Vizsgált csomópont Háló1 ; E=6715 Háló2 ; E=8664 Háló3;E=11734 Háló4;E=15312 Háló5;E=21983
