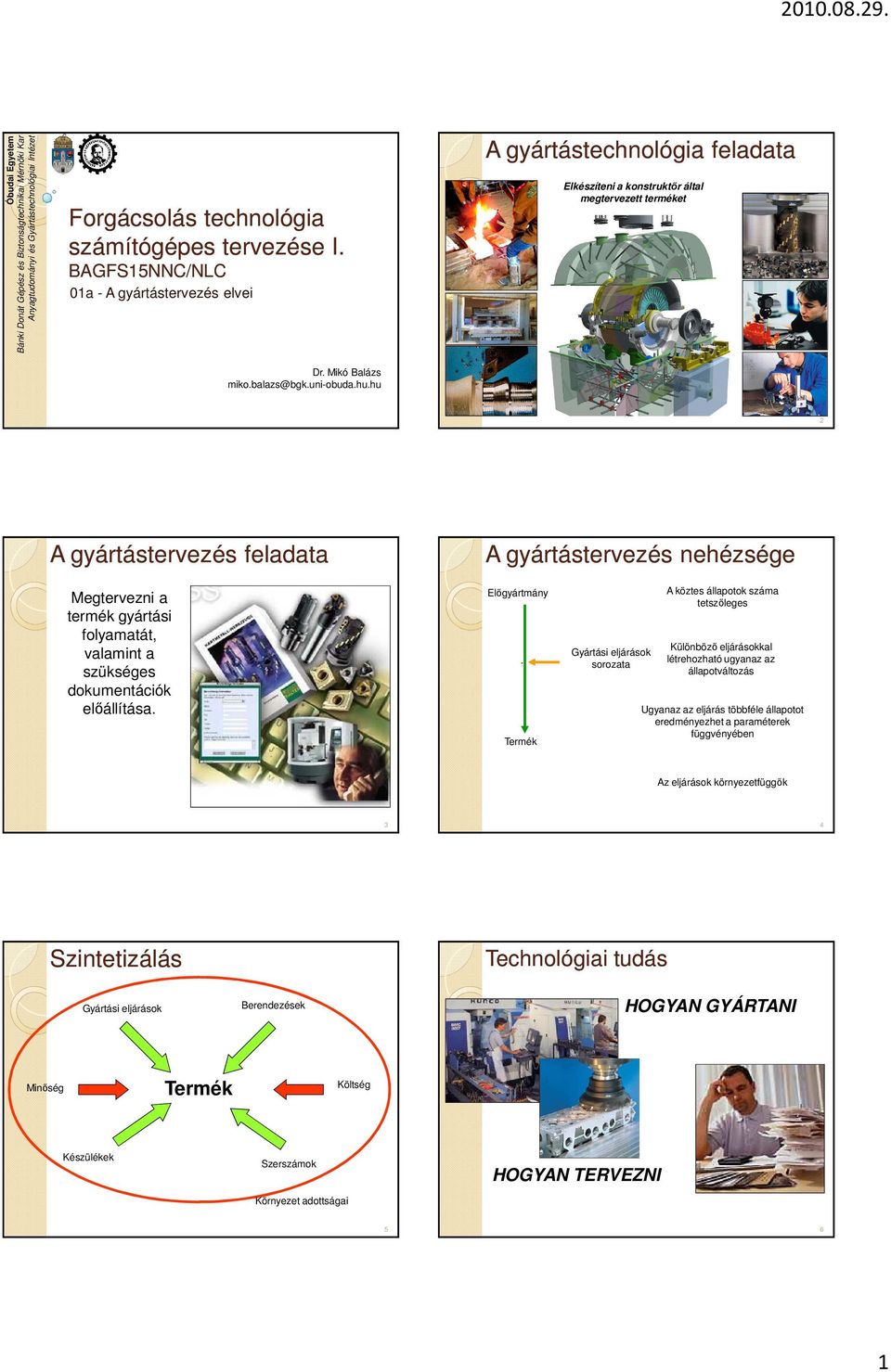

1 Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyagtudományi és Gyártástechnológiai Intézet Forgácsolás technológia számítógépes tervezése I. BAGFS15NNC/NLC 01a - A tervezés elvei A technológia feladata Elkészíteni a konstruktır által megtervezett terméket Dr. Mikó Balázs miko.balazs@bgk.uni-obuda.hu.hu 2 A tervezés feladata A tervezés nehézsége Megtervezni a termék i folyamatát, valamint a szükséges dokumentációk elıállítása. Elıgyártmány. Termék Gyártási eljárások sorozata A köztes állapotok száma tetszıleges Különbözı eljárásokkal létrehozható ugyanaz az állapotváltozás Ugyanaz az eljárás többféle állapotot eredményezhet a paraméterek függvényében Az eljárások környezetfüggık 3 4 Szintetizálás Technológiai tudás Gyártási eljárások Berendezések HOGYAN GYÁRTANI Minıség Termék Költség Készülékek Szerszámok Környezet adottságai HOGYAN TERVEZNI 5 6 1

2 Alapfogalmak, definíciók A i folyamat elemei Gyártási folyamat: azon tevékenységek összessége, melynek folyamán egy anyagból alakjának és tulajdonságainak megváltoztatásával tervszerően ipari termékeket állítanak elı. Elıgyártmány Elıgyártmány Szerelés 7 8 Gyártási eljárások Alapfogalmak, definíciók II. Mővelet: a i folyamat önmagában befejezettnek tekinthetı, megszakítás nélkül végzett szakasza. A mővelet a i folyamat tervezési és szervezési egysége, amely több mőveletelembıl áll. Forgácsolástechnológiában mőveletnek nevezzük az egy gépen, egy felfogásban végrehajtott magmunkálások összességét. Mőveletelem: a mővelet különválasztható és külön elemezhetı, tervezhetı eleme. Forgácsolástechnológiában az egy szerszámmal geometriailag és technológiailag összefüggı ráhagyási alakzat eltávolítását nevezzük mőveletelemnek Alapfogalmak, definíciók III. Állapot: a munkadarab, felületelem, vagy felületelem csoport készültségének meghatározására szolgál. Megkülönböztethetı állapotok: nyers állapot, közbensı állapot, pillanatnyi állapot, kész állapot. Alapfogalmak, definíciók IV. Állapotváltozás: az állapotjellemzık megváltozásának folyamata. Nyers állapot: a i folyamat megkezdése elıtti állapot. Állapotjellemzık: az állapotot minıségileg számszerően leíró paraméterek: anyagtulajdonsági geometriai méret (IT) alak (egyenesség, síklapúság, körkörösség stb) helyzet (párhuzamosság, merılegesség, egytengelyőség stb.) mikropontosság (Ra) 11 Közbensı állapot: az egyes mőveletek közötti állapot. Pillanatnyi állapot: a i folyamat tetszıleges pillanatában fennálló állapot. Kész állapot: a i folyamat befejezése utáni állapot. 12 2

3 Alapfogalmak, definíciók V. Felületelem: az alkatrész geometriai építıeleme. Alapfogalmak, definíciók VI. Megmunkálási igény: a felületelem csoport nyers és kész állapota közti különbség. Ráhagyási alakzat: az alkatrész nyers és kész állapota közti geometriai különbség. Felületelem csoport: az alkatrész felület elemeinek geometriailag és technológiailag összefüggı csoportja A tervezés szintjei A konstrukció technológiai bírálata Szerelhetıségi elemzés Gyárthatósági elemzés (globális, lokális) Gyártástervezési részfolyamatok elıkészítése Az elıgyártmány i, az alkatrészi és a szerelési folyamat elemzése Gyártás / beszerzés döntés támogatása Elıgyártmány választás Vázlatos technológiai elemzés Idı- és költségbecslés A megmunkálási igények és módok meghatározása Mőveletelemek tartalmának és sorrendjének meghatározása A megmunkálási bázisok kijelölése Szerszámok kiválasztása A szerszámgépek és készülékek kiválasztása Szerszámelrendezési terv készítése A mőveletek behatárolása A mőveletek sorrendjének meghatározása

4 Mőveletelem tervezés Szerszámpályák meghatározása Forgácsolási paraméterek meghatározása (illesztés) A tervezési eredmények illesztése az adott géphez, vezérléshez A i dokumentáció elkészítése Termékreprezentáció CAD Parametrikus testmodellezés A modellt testek összeépítésével hozzuk létre. Az építıelemek kapcsolata és geometriai mérete szabadon változtatható Alaksajátosságok Feature-ök CAD modulok Feature - építıelemek Általános hasáb Általános forgástest Élletörés Éllekerekítés Furat Oldalferdeség Borda Vékony fal Mintázat Hozzáadás Kivonás Alapmodulok: modellezés Szerelés Rajzkészítés Kiegészítı modulok: Lemezalkatrész tervezı Szerszámtervezı Csıhálózat és kábel tervezı Fröccsöntés analízis Stb. Mozgás szimuláció Elemkönyvtárak Realisztikus megjelenítés

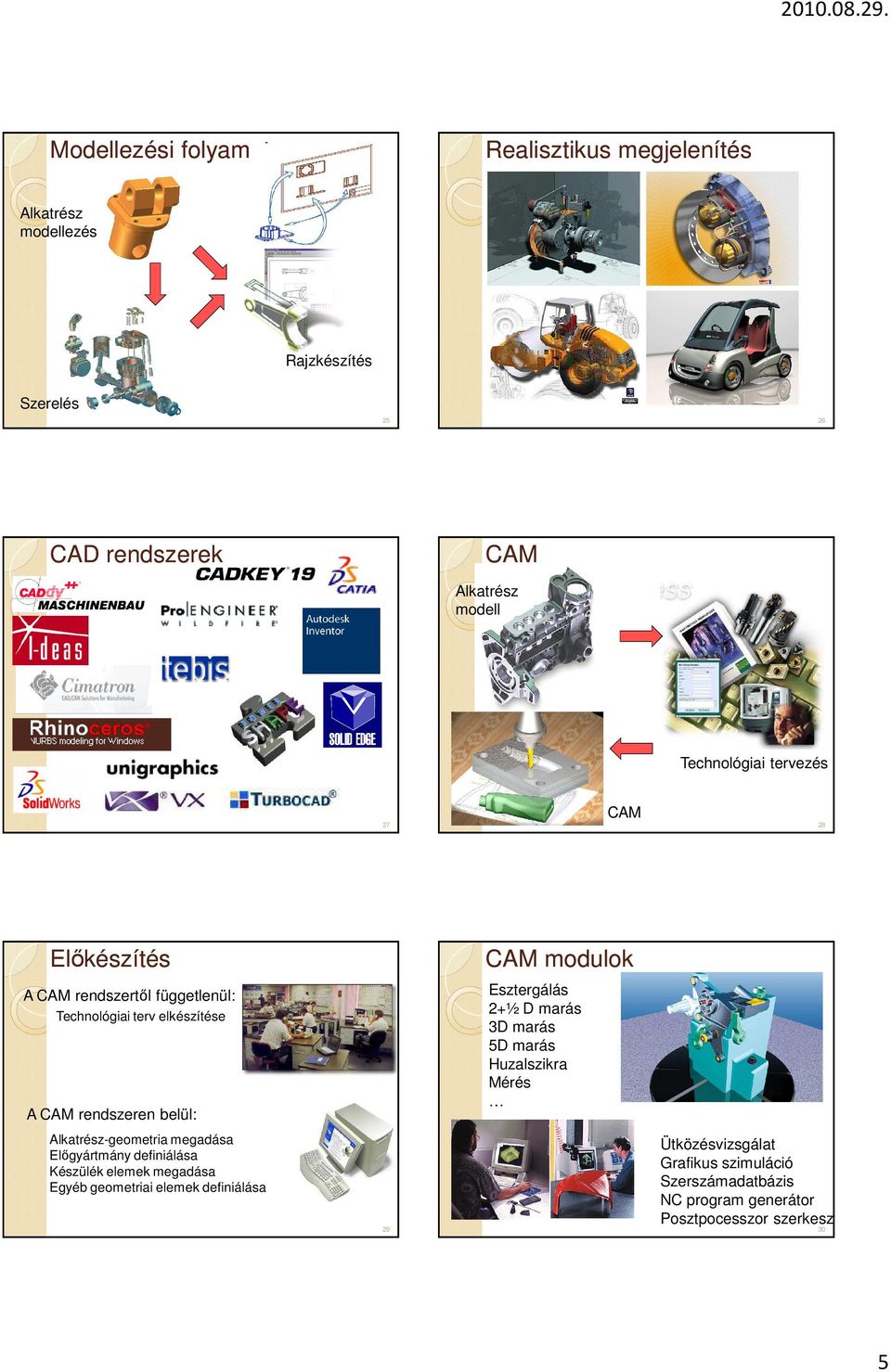

5 Modellezési folyamat Realisztikus megjelenítés modellezés Rajzkészítés Szerelés 25 CAD rendszerek 26 CAM modell Technológiai tervezés CAM 27 Elıkészítés 28 CAM modulok Esztergálás 2+½ D marás 3D marás 5D marás Huzalszikra Mérés A CAM rendszertıl függetlenül: Technológiai terv elkészítése A CAM rendszeren belül: -geometria megadása Elıgyártmány definiálása Készülék elemek megadása Egyéb geometriai elemek definiálása 29 Ütközésvizsgálat Grafikus szimuláció Szerszámadatbázis NC program generátor Posztpocesszor szerkesztı 30 5

6 CAM ciklus 1. Szerszámgép definiálás 2. Szerszám definiálás 3. Mozgásciklus választás 4. Paraméterek megadása 5. Geometria kijelölése 6. Szimuláció 7. NC program generálás Mozgásciklusok Síkmarás Horonymarás Profilmarás Zsebmarás Fúrás 3D nagyolás 3D simítás Maradékanyag eltávolítás 5D nagyolás 5D simítás Gyorsmarási ciklusok Speciális mozgásciklusok CAM rendszerek 33 6
