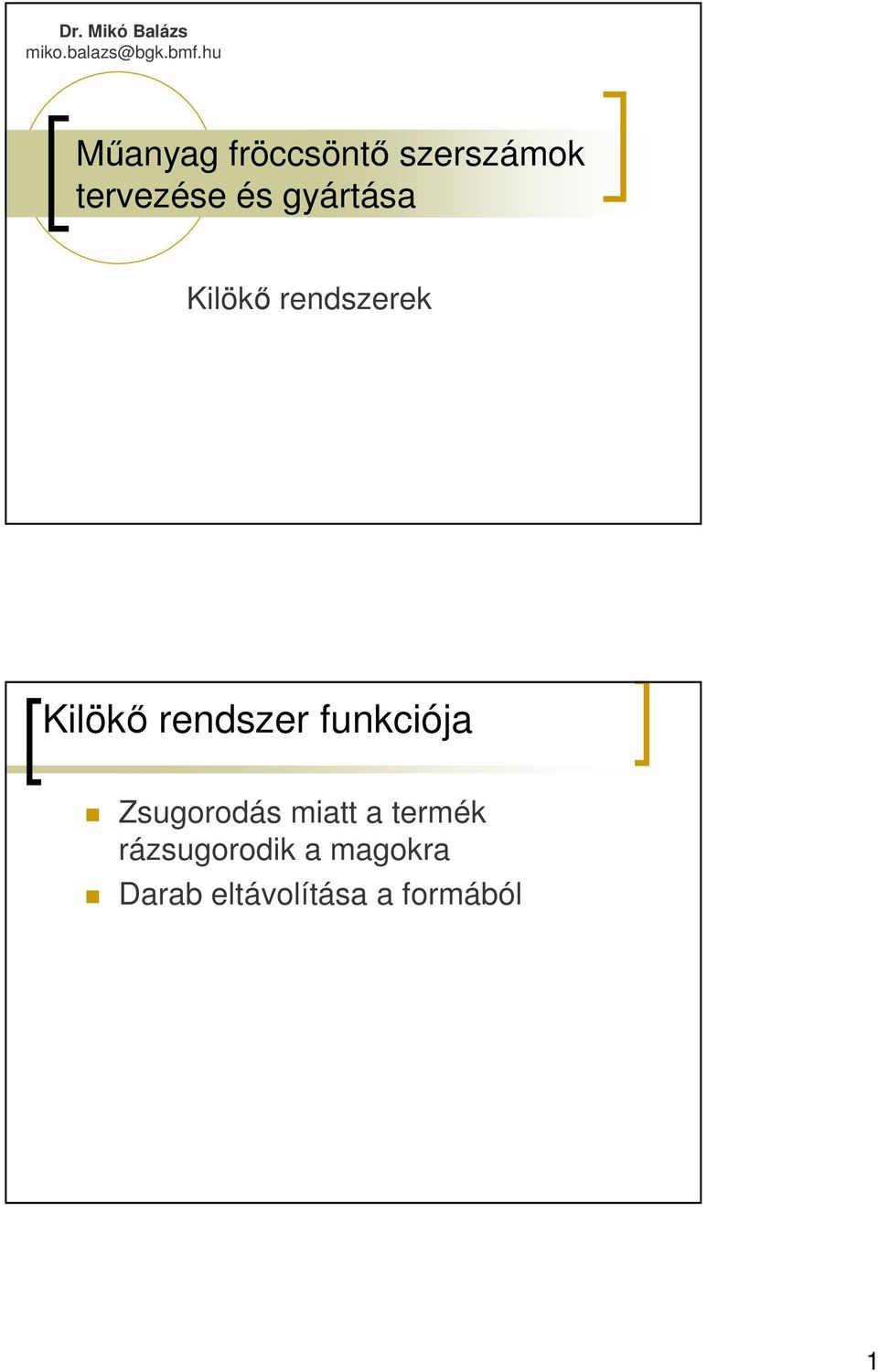

1 Dr. Mikó Balázs Mőanyag fröccsöntı szerszámok tervezése és gyártása Kilökı rendszerek Kilökı rendszer funkciója Zsugorodás miatt a termék rázsugorodik a magokra Darab eltávolítása a formából 1

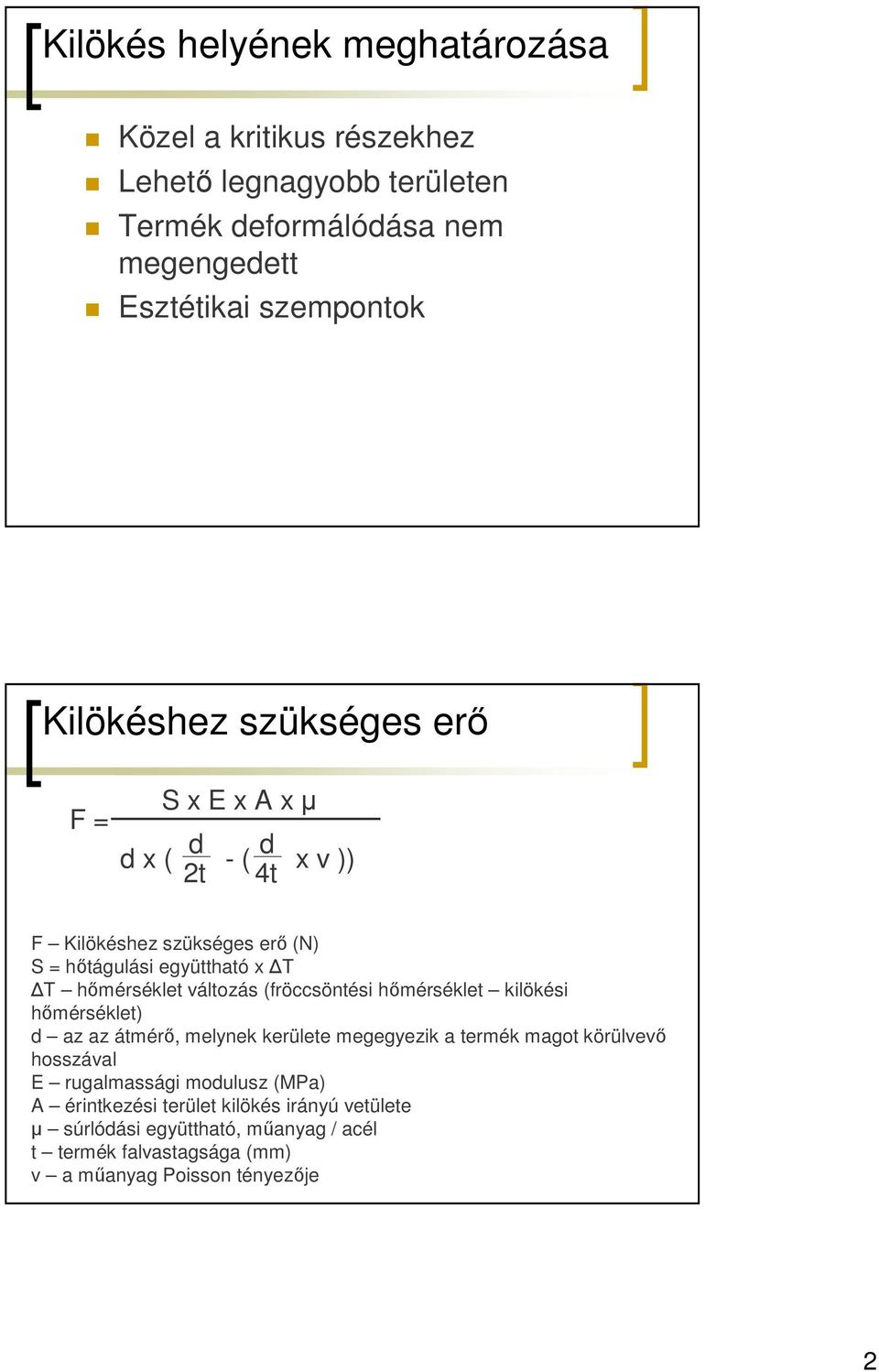

2 Kilökés helyének meghatározása Közel a kritikus részekhez Lehetı legnagyobb területen Termék deformálódása nem megengedett Esztétikai szempontok Kilökéshez szükséges erı F = S x E x A x µ d d d x ( - ( x v )) 2t 4t F Kilökéshez szükséges erı (N) S = hıtágulási együttható x T T hımérséklet változás (fröccsöntési hımérséklet kilökési hımérséklet) d az az átmérı, melynek kerülete megegyezik a termék magot körülvevı hosszával E rugalmassági modulusz (MPa) A érintkezési terület kilökés irányú vetülete µ súrlódási együttható, mőanyag / acél t termék falvastagsága (mm) v a mőanyag Poisson tényezıje 2

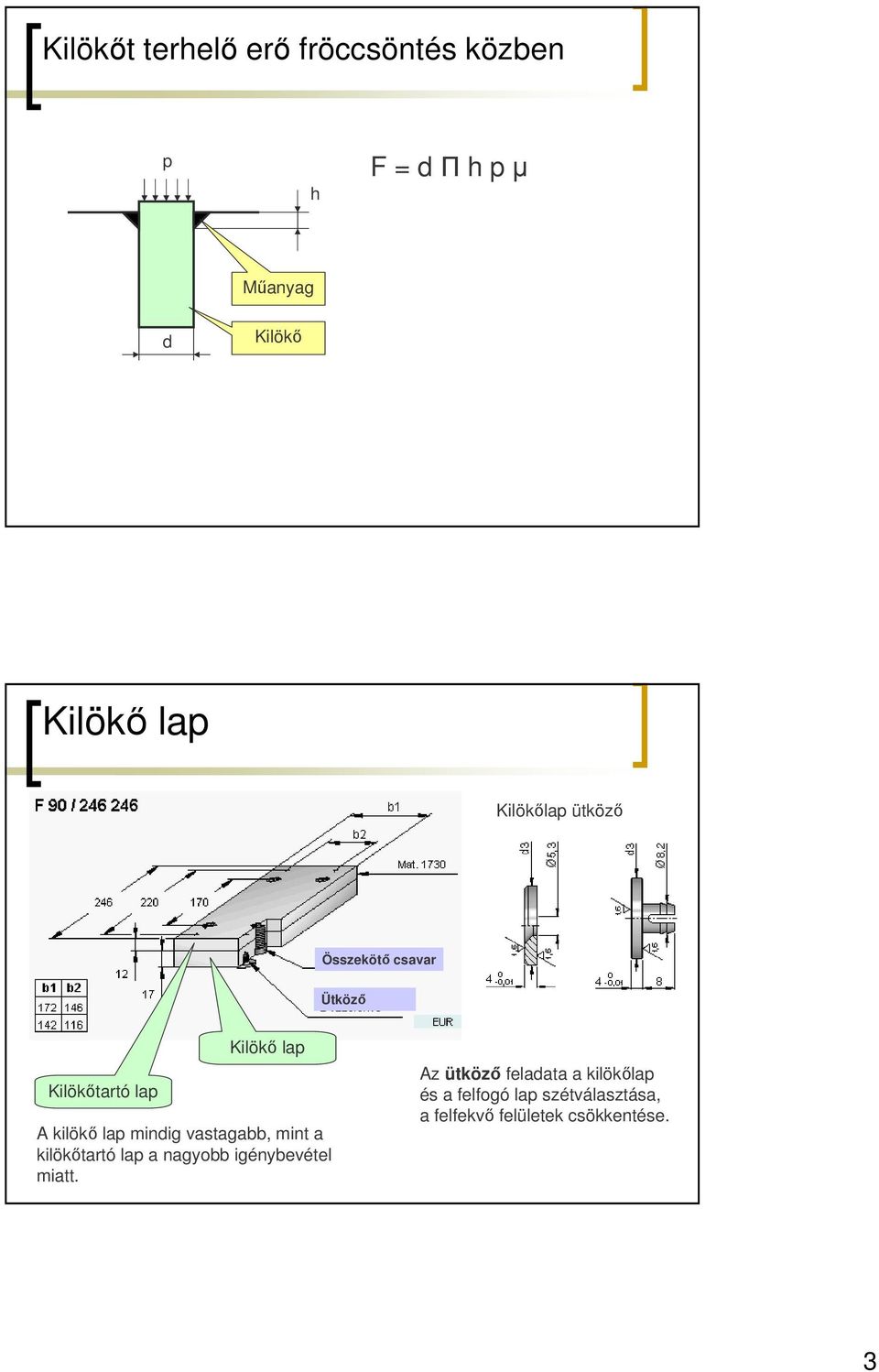

3 Kilökıt terhelı erı fröccsöntés közben p h F = d Π h p µ Mőanyag d Kilökı Kilökı lap Kilökılap ütközı Összekötı csavar Ütközı Kilökıtartó lap Kilökı lap A kilökı lap mindig vastagabb, mint a kilökıtartó lap a nagyobb igénybevétel miatt. Az ütközı feladata a kilökılap és a felfogó lap szétválasztása, a felfekvı felületek csökkentése. 3

4 Kilökı lap mozgatása Kilökı lap mozgatása 4

5 Kilökı lap mozgatása A menetes csatlakozás hosszát d-re célszerő választani. Ez betéttel is biztosítható. Kilökı lap vezetése Elengedett méret Elengedett méret Szilárd illesztés Szilárd illesztés Szilárd illesztés Növekvı szerszámméret 5

6 Kilökı lap vezetése Kilökı lap vezetése 6

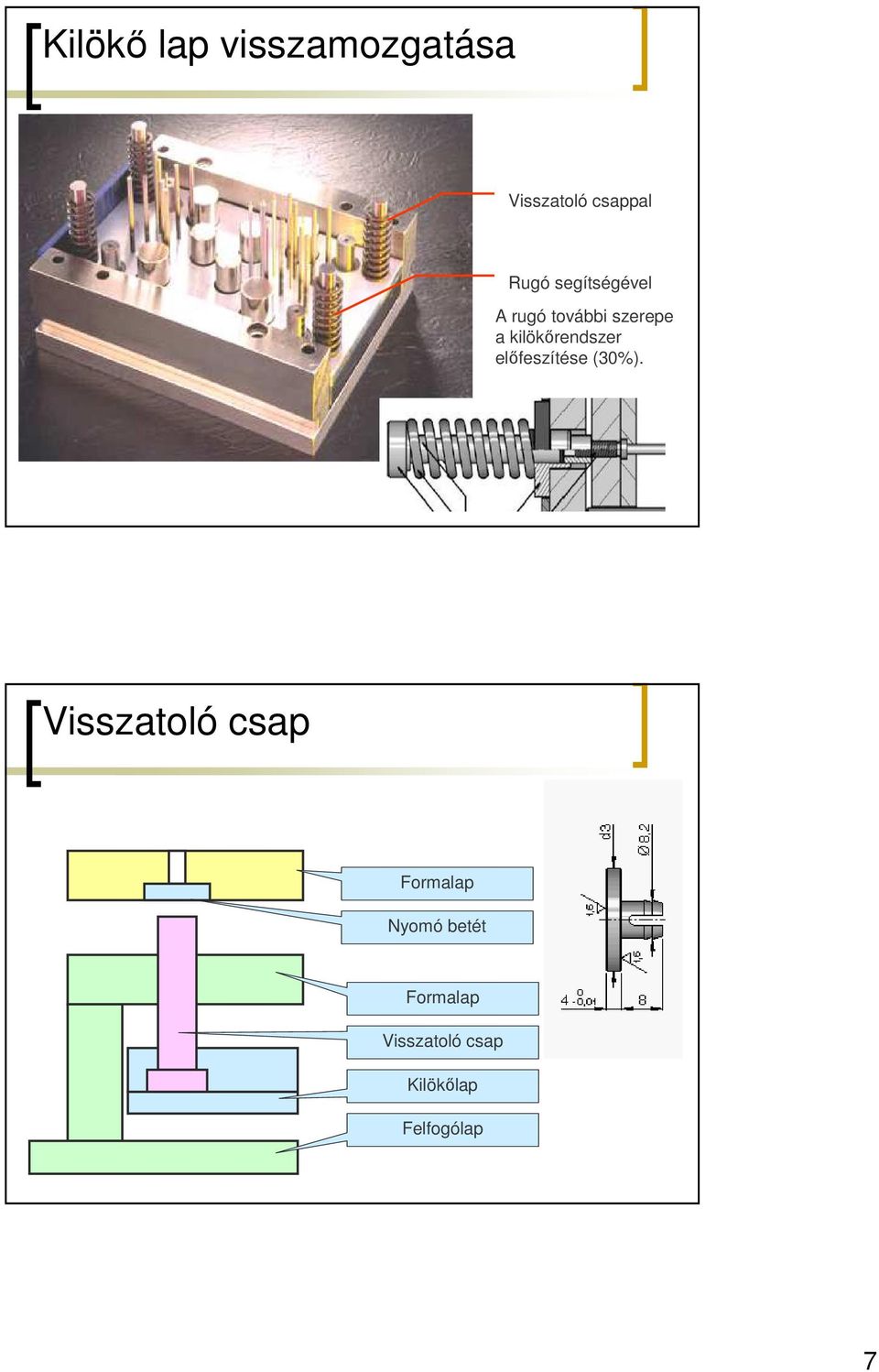

7 Kilökı lap visszamozgatása Visszatoló csappal Rugó segítségével A rugó további szerepe a kilökırendszer elıfeszítése (30%). Visszatoló csap Formalap Nyomó betét Formalap Visszatoló csap Kilökılap Felfogólap 7

8 Kilökırendszer Kilökı betét Gépi kidobó rúd Felfogólap Kilökési út Kilökı Mag Termék Kilökılap vezetı hüvely Kilökılap vezetı oszlop Ütközı Kilökı lap Kilökıtartó lap Visszatoló csap Betéttartó lap Hengeres kilökık Sima vagy lépcsıs, Edzett vagy nitridált kivitel. d1=0,8-25 d2=0,8 2,5 8

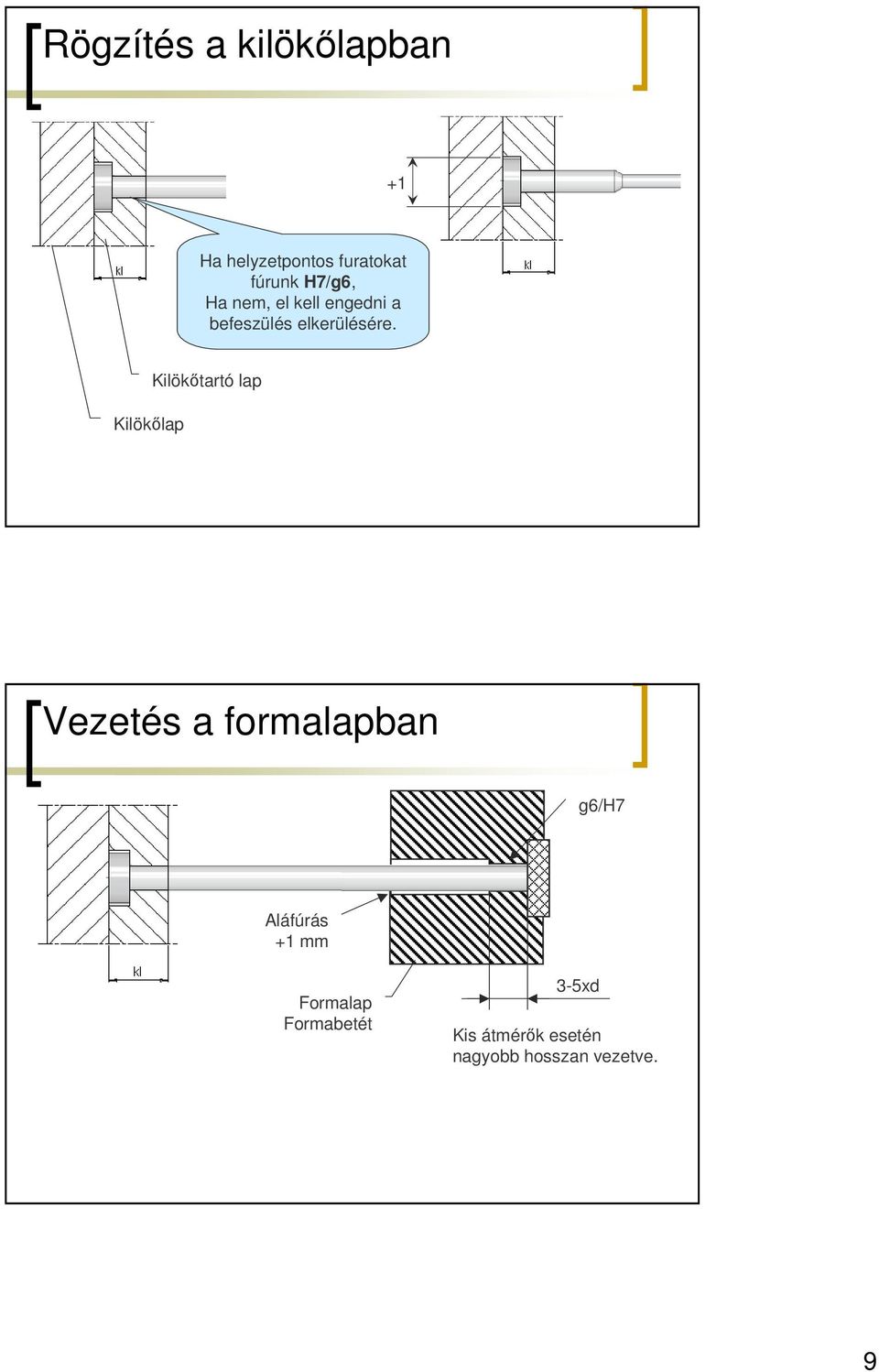

9 Rögzítés a kilökılapban +1 Ha helyzetpontos furatokat fúrunk H7/g6, Ha nem, el kell engedni a befeszülés elkerülésére. Kilökılap Kilökıtartó lap Vezetés a formalapban g6/h7 Aláfúrás +1 mm Formalap Formabetét 3-5xd Kis átmérık esetén nagyobb hosszan vezetve. 9

10 Kilökı biztosítása Nem egyenes hengeres kilökıket elfordulás ellen biztosítani kell! Kilökı biztosítása Nincs biztosítva Merıleges illesztıszeg Párhuzamos illesztıszeg Merıleges illesztıszeg 10

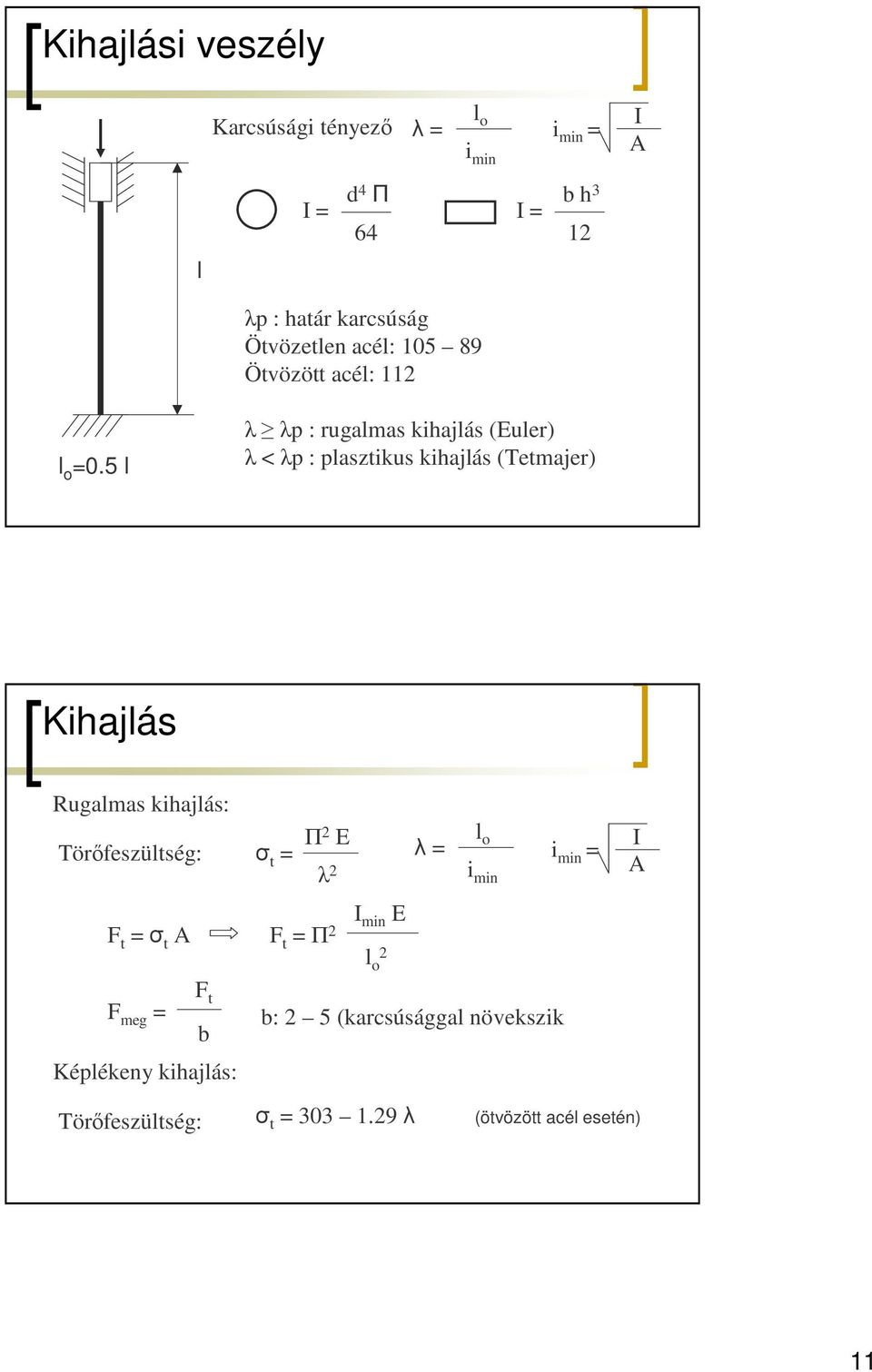

11 Kihajlási veszély Karcsúsági tényezı λ = l o i min i min = I A I = d4 Π 64 I = b h3 12 l λp : határ karcsúság Ötvözetlen acél: Ötvözött acél: 112 l o =0.5 l λ λp : rugalmas kihajlás (Euler) λ < λp : plasztikus kihajlás (Tetmajer) Kihajlás Rugalmas kihajlás: Törıfeszültség: σ t = Π2 E λ 2 λ = l o i min i min = I A F t = σ t A F t =Π 2 I min E l o 2 F meg = F t b Képlékeny kihajlás: Törıfeszültség: b: 2 5 (karcsúsággal növekszik σ t = λ (ötvözött acél esetén) 11

12 Engusz-kilökı Engusz = csatornamaradék Engusz-kilökı Engusz = csatornamaradék Z-kilökı Alámetszett betét + kilökı 12

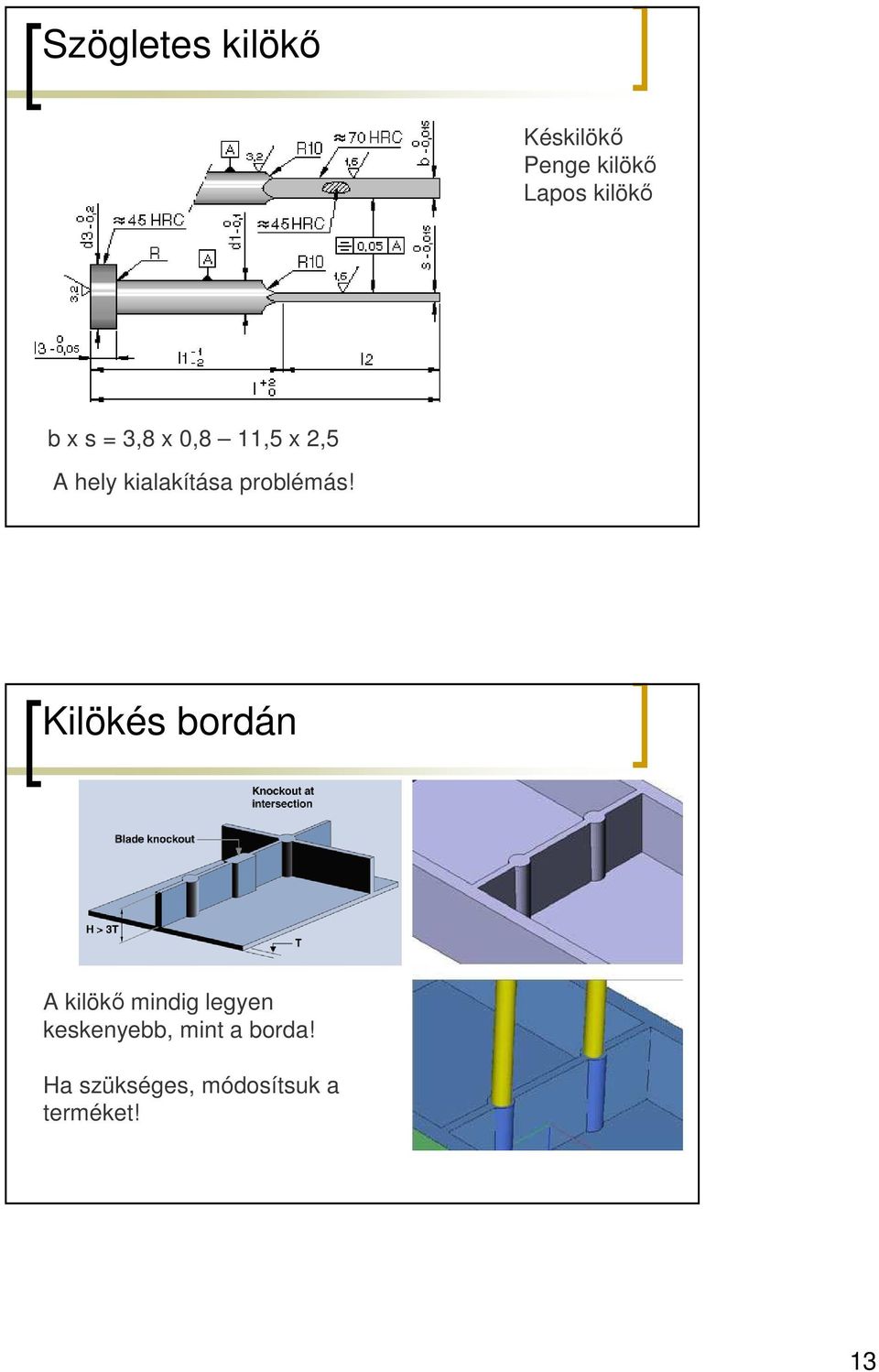

13 Szögletes kilökı Késkilökı Penge kilökı Lapos kilökı b x s = 3,8 x 0,8 11,5 x 2,5 A hely kialakítása problémás! Kilökés bordán A kilökı mindig legyen keskenyebb, mint a borda! Ha szükséges, módosítsuk a terméket! 13

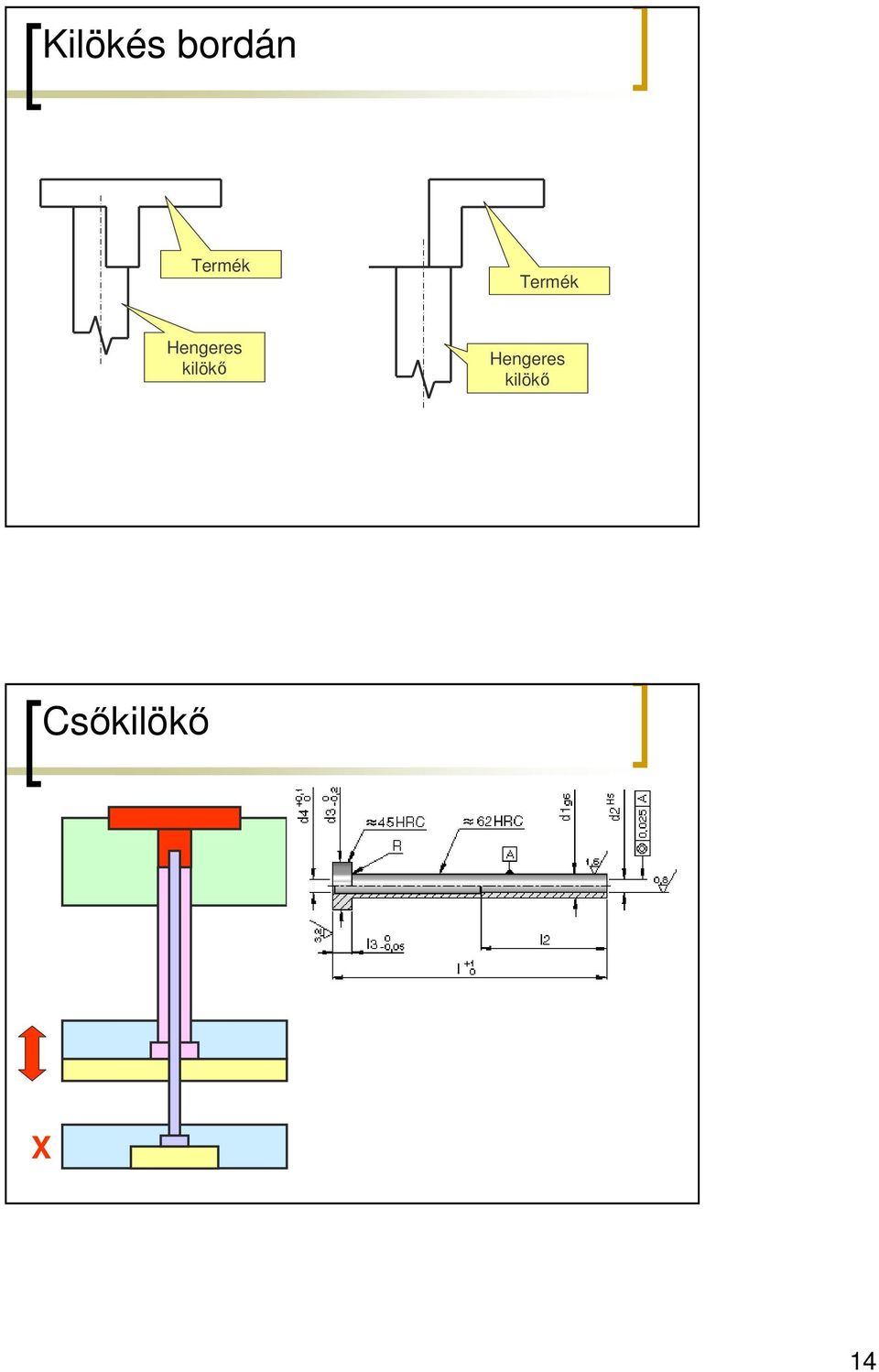

14 Kilökés bordán Termék Termék Hengeres kilökı Hengeres kilökı Csıkilökı X 14

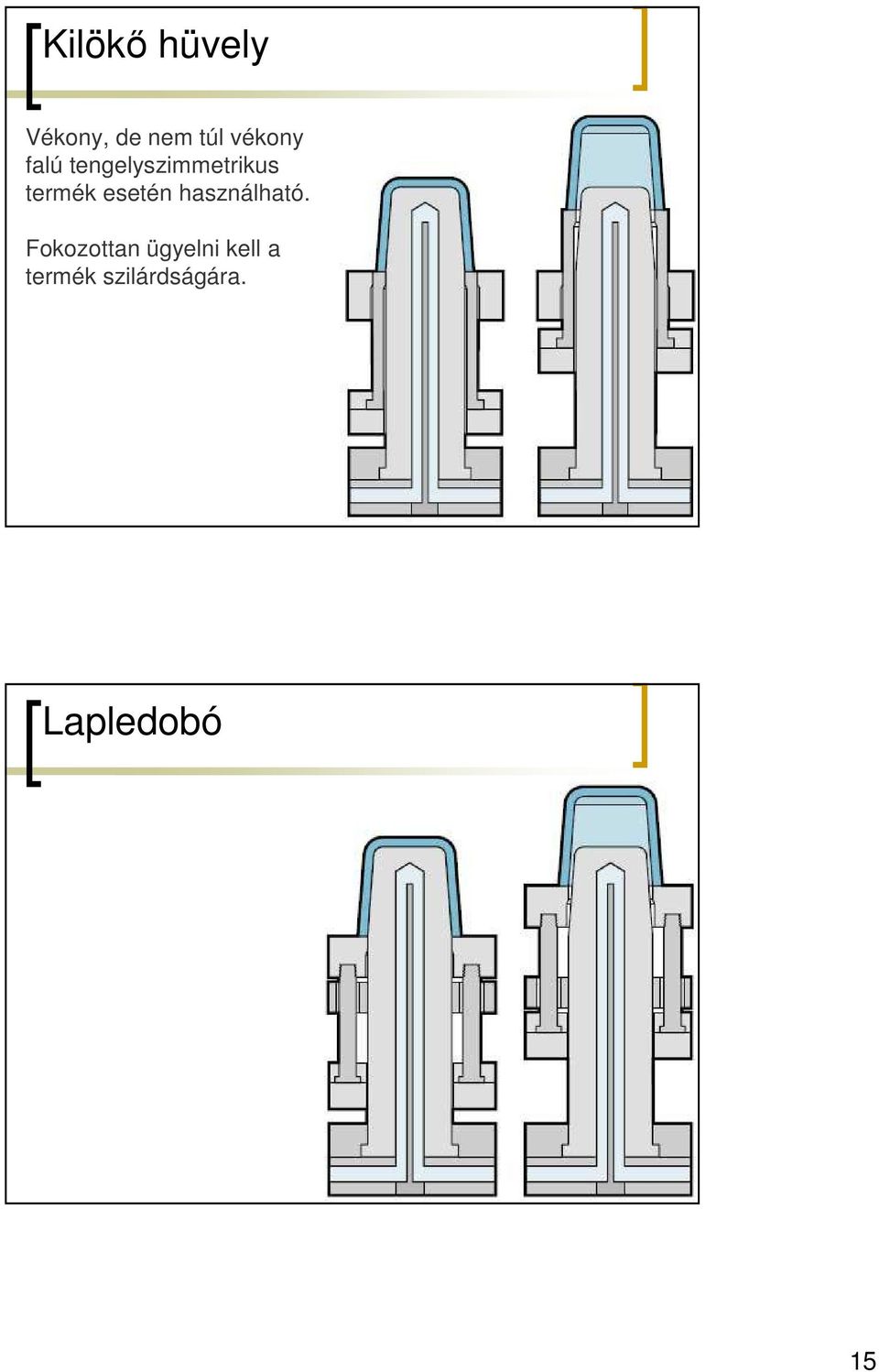

15 Kilökı hüvely Vékony, de nem túl vékony falú tengelyszimmetrikus termék esetén használható. Fokozottan ügyelni kell a termék szilárdságára. Lapledobó 15

16 Lapledobó Kilökés levegıvel Vékony falú darabok kilökése. 16

17 Kilökés levegıvel Több lépéses kilökés Kilökı egyedi emelése. 17

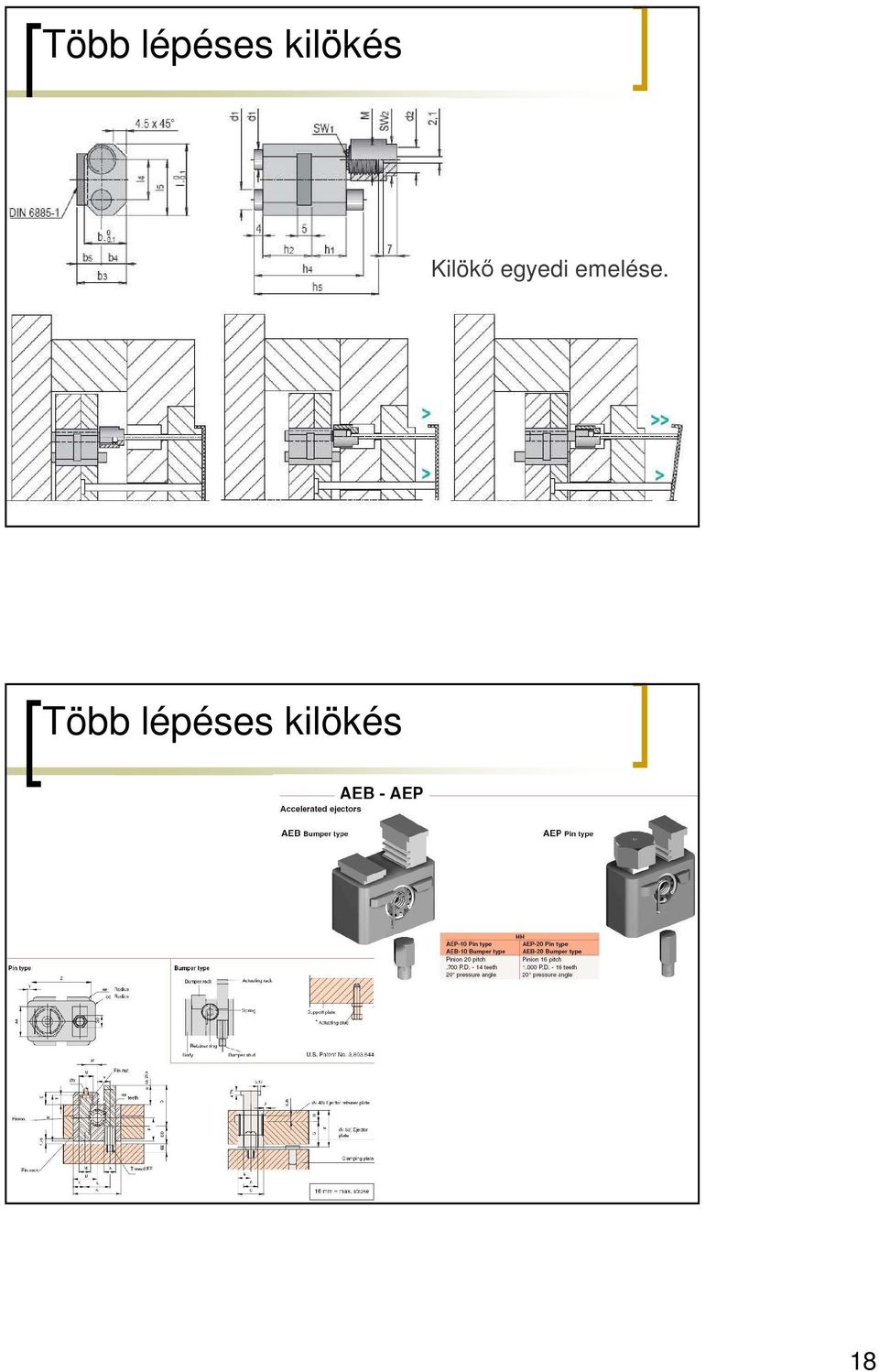

18 Több lépéses kilökés Kilökı egyedi emelése. Több lépéses kilökés 18

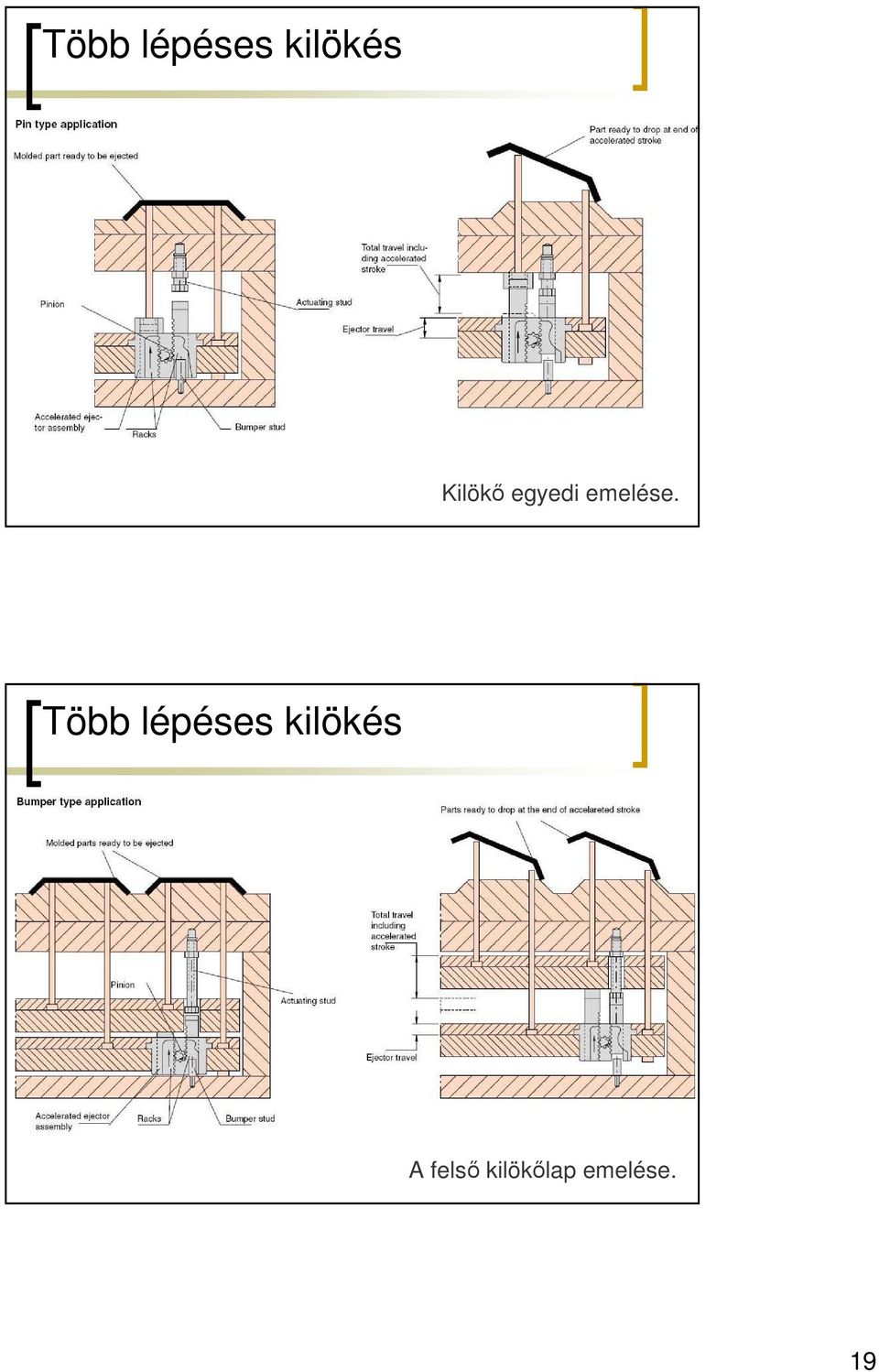

19 Több lépéses kilökés Kilökı egyedi emelése. Több lépéses kilökés A felsı kilökılap emelése. 19

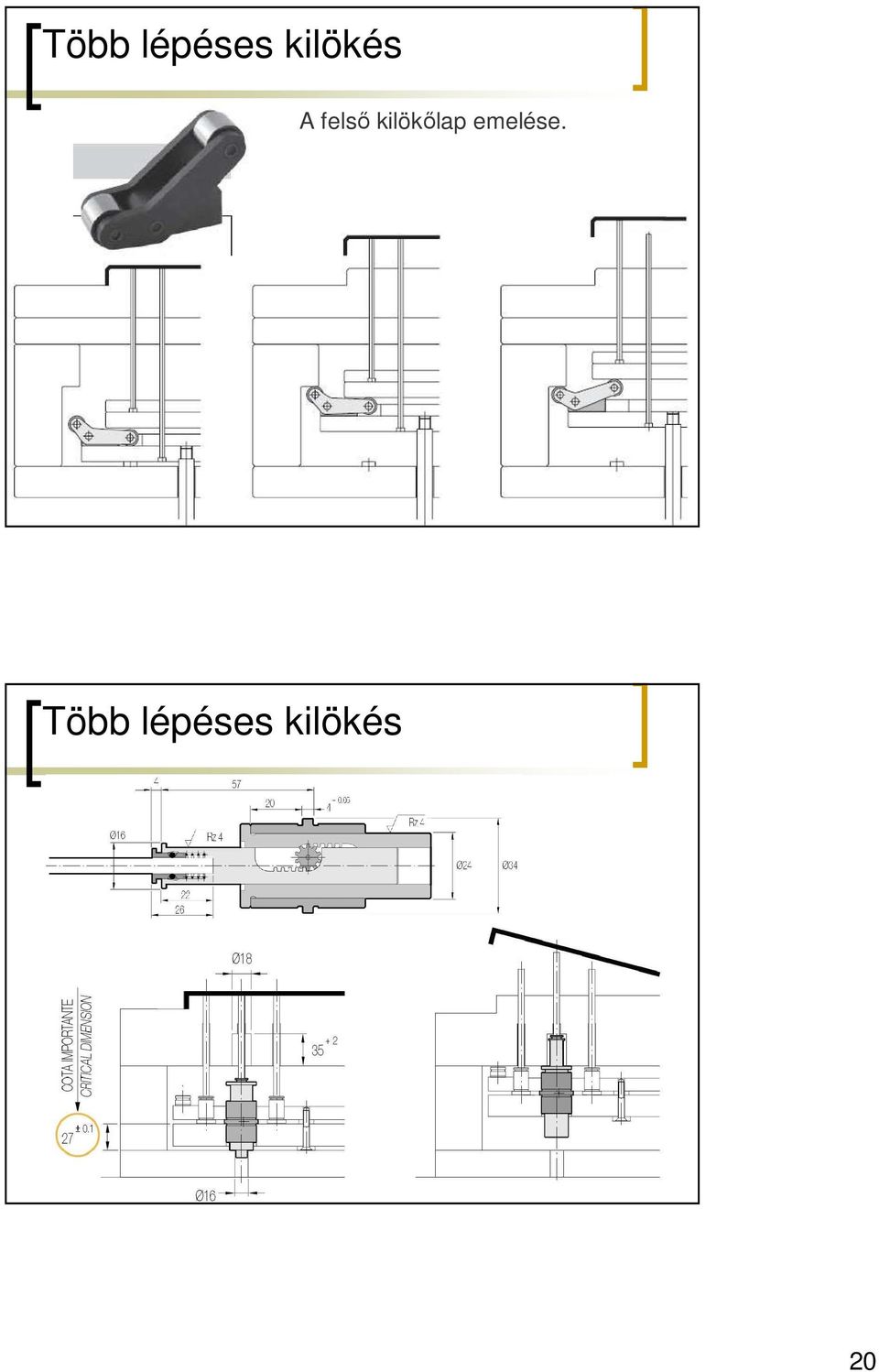

20 Több lépéses kilökés A felsı kilökılap emelése. Több lépéses kilökés 20

21 Több lépéses kilökés Több lépéses kilökés 21

22 Több lépéses kilökés Több lépéses kilökés 22

23 Több lépéses kilökés Fröccsoldali kilökés Beömlés biztosítása Mozgatás: Rugó Hidraulika Mozgó oldalról 23

24 Kilökı lap hidraulikus mozgatása Szerszámlapba munkált henger. Mozgatás kilökı oldalról 24

25 Mozgatás kilökı oldalról Mozgatás kilökı oldalról 25

26 Mozgatás kilökı oldalról Mozgatás a mozgó oldalról Strack animációk 26

27 Robotos kivétel Robot rendszerbe illesztése Hozzáférés a munkadarabhoz Robotmegfogó Ipari robot Mechanikus rögzítés Vezérlések illesztése Robot programozása 27

28 Hozzáférés a munkadarabhoz Kivétel a fészekbıl Biztosítani a bennmaradást Feladóbetét alkalmazása Darab rögzítése h = mm Kilökı Feladó betét Robotmegfogók Mechanikus (pneumatikus) Vákuumos 28

29 Mechanikus megfogó Mechanikus megfogó 29

30 Vákuumos megfogó Vákuumos megfogó Vákuumkör csatlakozása Váz Csatlakozó felület 30

31 Vákuumos megfogó Beállítási lehetıség Rugós tartó Vákuumtappancs Vákuumos megfogó 31
