GÉP, SZERSZÁM, TERVEZÉS A MŰANYAG FELDOLGOZÁSBAN

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "GÉP, SZERSZÁM, TERVEZÉS A MŰANYAG FELDOLGOZÁSBAN"

Jenő Király
7 évvel ezelőtt
Látták:

1 GÉP, SZERSZÁM, TERVEZÉS A MŰANYAG FELDOLGOZÁSBAN Fizikai Kémia és Anyagtudományi Tanszék Műanyag- és Gumiipari Laboratórium 1 2 1

2 Szerszámzáró szerkezet Feladata: különböző szerszámok felerősíthetőségének biztosítása a szerszám mozgatása (nyitás, zárás) a záróerő létrehozása és tartása különböző és változó szerszámmozgatási sebesség megvalósítása esetenként a termék eltávolításának biztosítása Követelmények: megbízható működés kismértékű kopás egyszerű karbantartás a szerszám mozgatást jó hatásfokkal valósítsa meg a szerszámfelfogó lapon az erőeloszlás legyen egyenletes a szerszámfelfogó lap deformációja legyen kicsi a kidobó szerkezethez jó legyen a hozzáférés a szerszámfelhelyezés legyen könnyű az útbeállítás egyszerű és legyen reprodukálható a víz a préslevegő a fűtés csatlakoztatása legyen egyszerű a mozgathatósági sebesség legyen nagy a kenése legyen automatikus, egyszerű Működés: a működés ne járjon nagy hangerővel a mozgás sebessége legyen tág határok között változtatható 3 Szerszámzáró szerkezet 4 2

szerszámfelfogó lapon az erőeloszlás legyen egyenletes a szerszámfelfogó lap deformációja legyen kicsi a kidobó szerkezethez jó legyen a hozzáférés a szerszámfelhelyezés legyen könnyű az útbeállítás

3 Szerszámzáró szerkezet 5 Szerszámzárás 6 3

4 7 Energiafelhasználás csökkentése Kihozatal növekedés 8 4

5 9 10 5

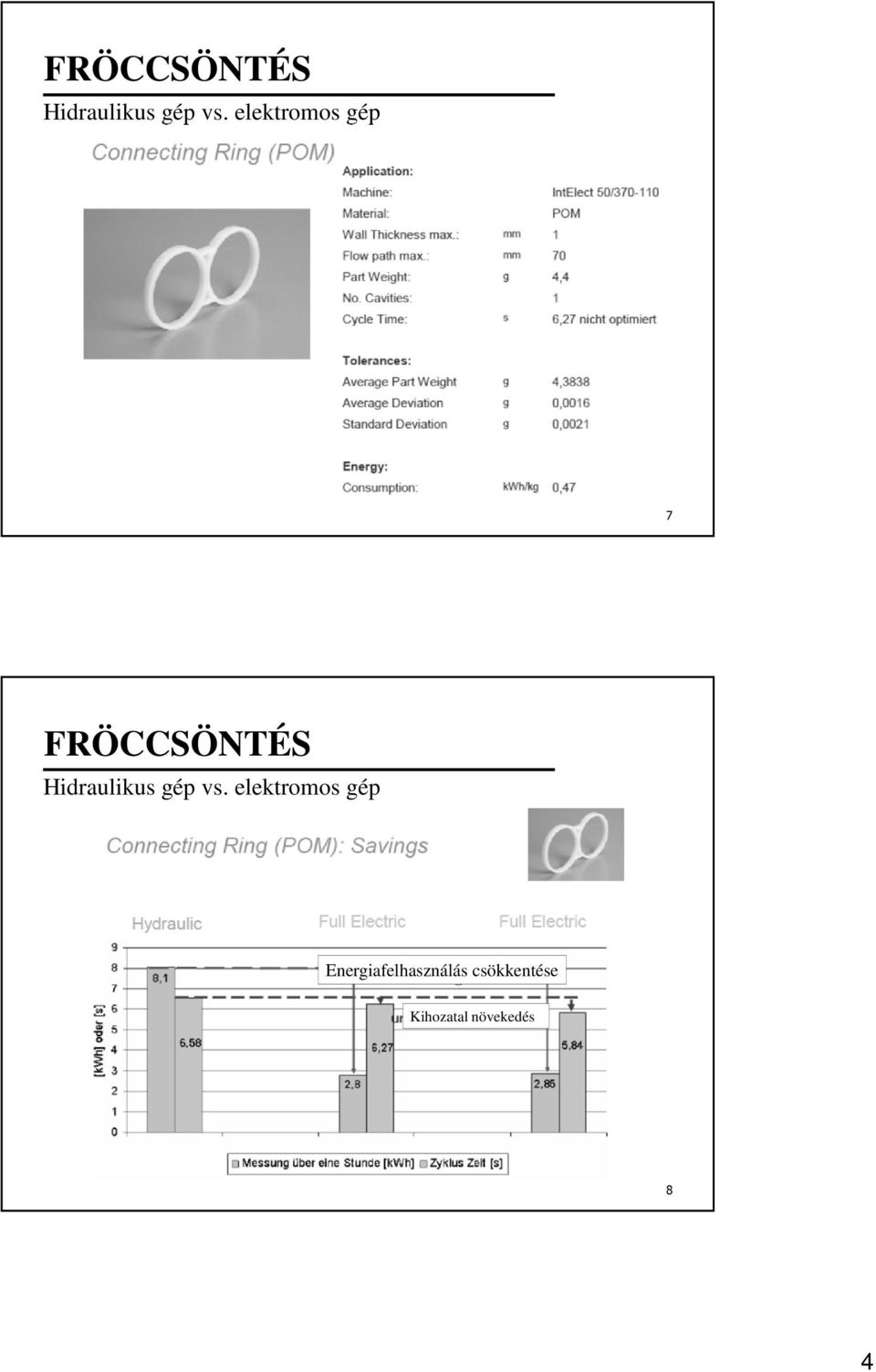

8 15 8 fészkes szerszám, 16 s ciklusidő, 4,6 8 termék, PBT GF20 % Felszerelve és üzembe helyezve egy 150 tonnás hidraulikus gépre Termelés 50 lövésből Energiamérés helyi áramellátáson át Gépparaméterek feljegyzése Az 50 lövés darabjainak megjelölése és szeparálása Adatok dokumentálása Adatok kiértékelése és összehasonlítása 16 8

Energiamérés helyi áramellátáson át Gépparaméterek feljegyzése Az 50 lövés

9 Adagolási idő Ciklusidő 17 Alkatrésztömeg 18 9

10 Hangerő IntElect 150/ Hangerő Ergotech Extra Kezelő oldal felöli terhelés 61 db Kezelő oldal felöli terhelés 74 db Előnyök: Jobb munkakörnyezet A mi dolgozóink a mi tőkénk Vevői látogatáskor a vállalat kedvezőbb benyomást kelt

terhelés 74 db Előnyök: Jobb munkakörnyezet A mi dolgozóink a

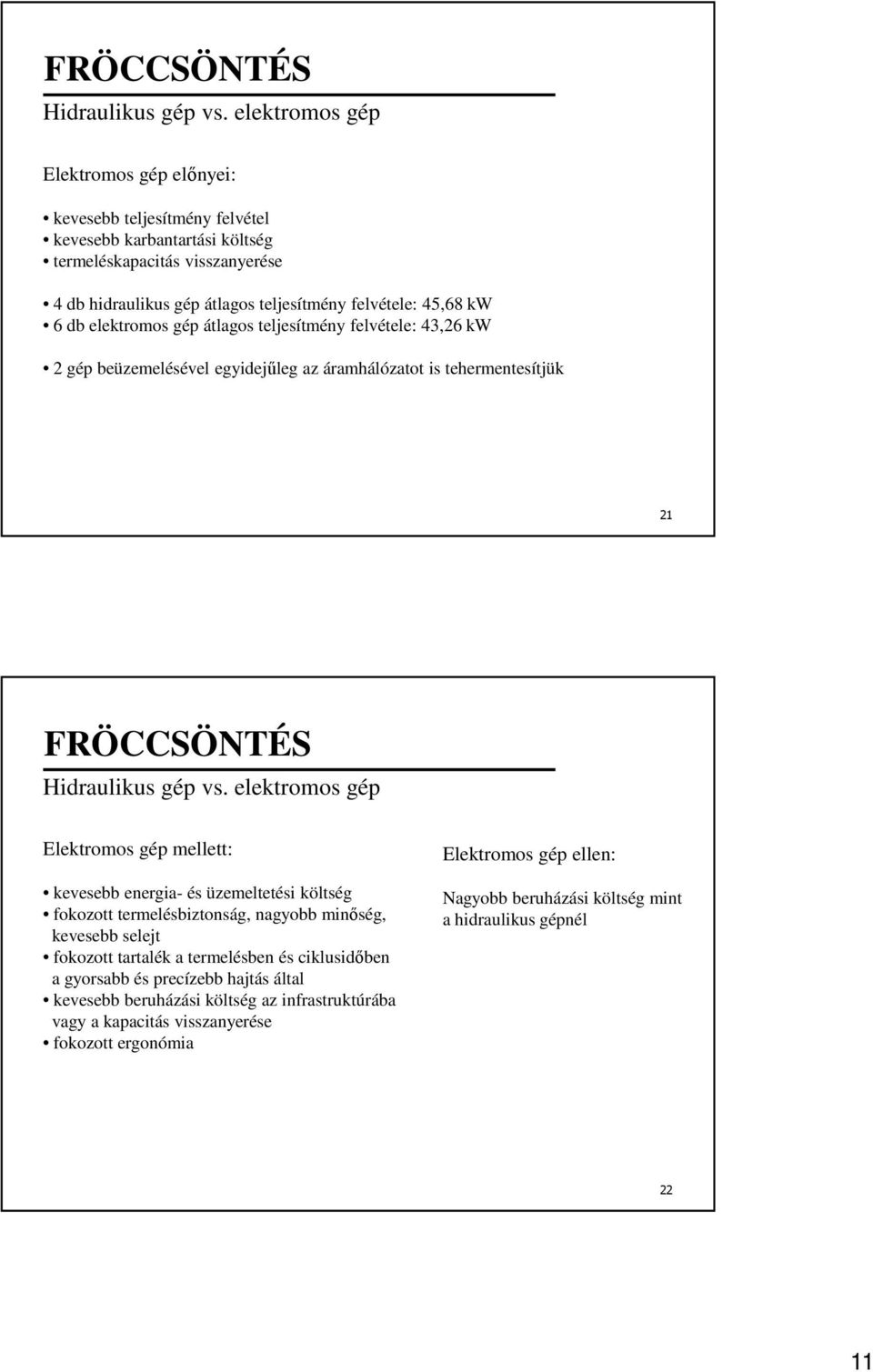

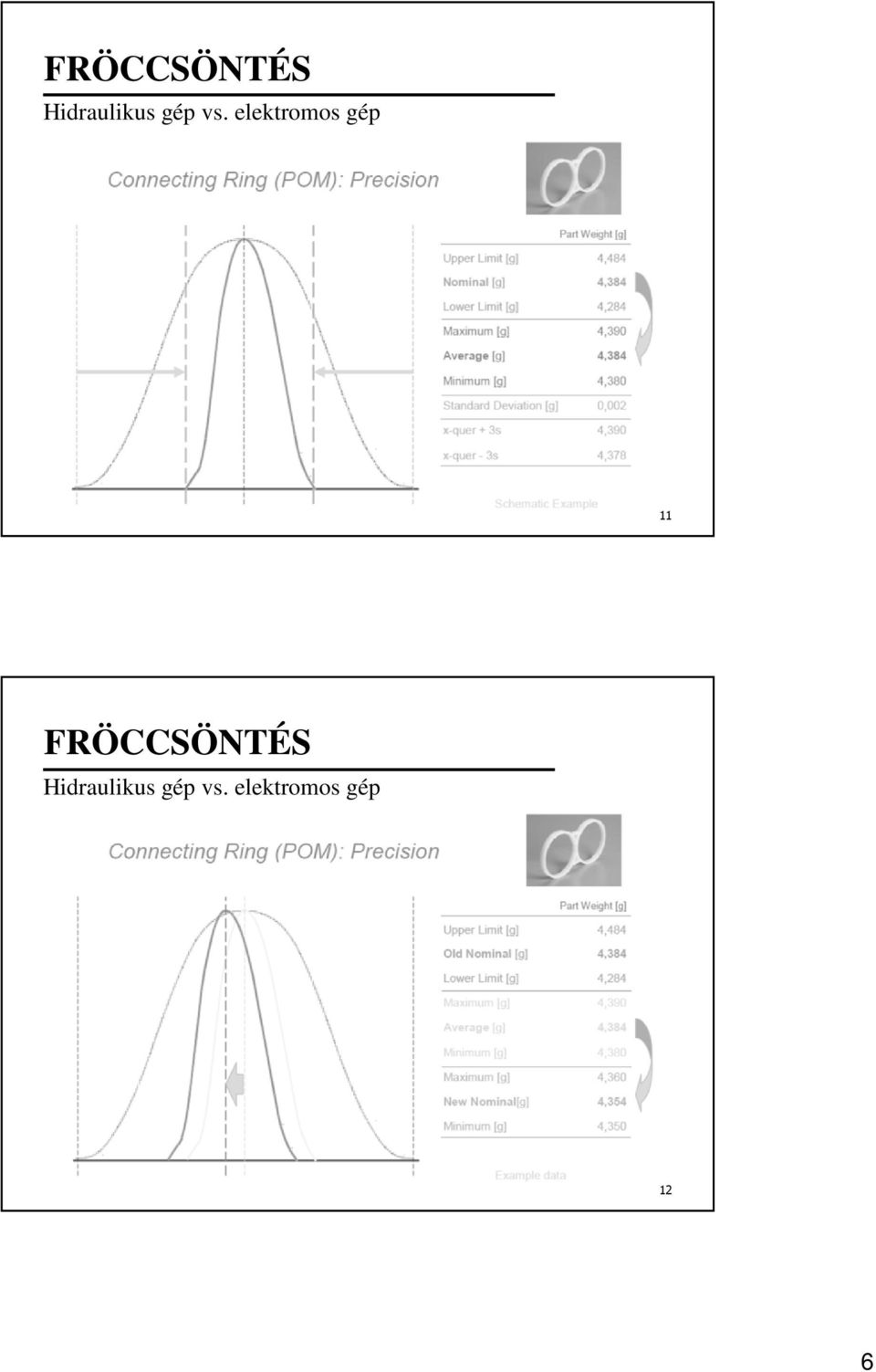

11 Elektromos gép előnyei: kevesebb teljesítmény felvétel kevesebb karbantartási költség termeléskapacitás visszanyerése 4 db hidraulikus gép átlagos teljesítmény felvétele: 45,68 kw 6 db elektromos gép átlagos teljesítmény felvétele: 43,26 kw 2 gép beüzemelésével egyidejűleg az áramhálózatot is tehermentesítjük 21 Elektromos gép mellett: kevesebb energia- és üzemeltetési költség fokozott termelésbiztonság, nagyobb minőség, kevesebb selejt fokozott tartalék a termelésben és ciklusidőben a gyorsabb és precízebb hajtás által kevesebb beruházási költség az infrastruktúrába vagy a kapacitás visszanyerése fokozott ergonómia Elektromos gép ellen: Nagyobb beruházási költség mint a hidraulikus gépnél 22 11

energia- és üzemeltetési költség fokozott termelésbiztonság, nagyobb minőség, kevesebb selejt fokozott tartalék a termelésben és ciklusidőben a gyorsabb és precízebb hajtás

12 Robot 23 Egyéb fröccsöntési technológiák - gáz, víz befúvásos fröccsöntés - fóliára fröccsöntés - textíliára fröccsöntés - X melt technologia - forgó etázslapos szerszám - fröccsöntés szerszámrányomással - fröccsfúvás - fröccs nyújtvafúvás 24 12

X melt technologia - forgó etázslapos szerszám - fröccsöntés

13 Gáz befúvásos fröccsöntés Fröccsöntés gépi fúvókával 1. lépés Fúvóka nyitva, fröccsöntés 2. lépés Fúvóka zárva, gáz bevezetés alaktartás után gáz visszanyerés 3. lépés Fúvóka nyitva, fröccsöntéssel eltüntetjük a gázbevezető furatot 25 Gáz befúvásos fröccsöntés Fröccsöntés szerszám fúvókával 1. lépés Fúvóka nyitva, fröccsöntés 2. lépés Fúvóka zárva, gázbevezetés a szerszámban elhelyezett fúvókán keresztül, alaktartás után gáz visszanyerés 3. lépés Csiga plasztikál, mivel az utónyomás a gázfúvókán keresztül hat 26 13

lépés Fúvóka nyitva, fröccsöntéssel eltüntetjük a gázbevezető furatot 25 Gáz befúvásos fröccsöntés Fröccsöntés szerszám fúvókával

14 Gáz befúvásos fröccsöntés Alkalmazási példák 27 Víz befúvásos fröccsöntés Fóliára fröccsöntés Textíliára fröccsöntés X-melt technológia Forgó etázslapos technológia Fröccsöntés szerszám rányomással Cső fröccsöntés Szerszámmelegítéses fröccsöntés Mikrofröccsöntés Tisztatér fröccsöntés 28 14

technológia Forgó etázslapos technológia Fröccsöntés szerszám
