1 MINIPROF AUTOMAT MA 5 A MINIPROF AUTOMATIC MA 5 a MINIPROF élzáró gépeink közül a legjobb széria, mely számos átgondolt és gyakran egyedi megoldást kínál, ezáltal biztosítja a kiváló minőségű élzárt darabokat és a maximális kényelmet a munka során. A tökéletes kivitelezés, valamint a kitűnő minőség és a gyors kiszolgálás, beleértve a tanácsadást is, biztosan garantálja az Ön hosszú távú elégedettségét. Részletek / Kiegészítők / Felszerelés A gép konstrukciója Egyedülálló, rendkívül merev acél, öntöttvas és hidrobeton szerkezetű gép, mely biztosítja a gép kiváló minőségét és tartósságát. Az 580 kg tömegének köszönhetően, minden rázkódásnak ellenáll, ezáltal biztosítja az állandó gépbeállítási pontosságot és a szegélyezett darabok kiváló minőségét.

A tökéletes kivitelezés, valamint a kitűnő minőség és a gyors kiszolgálás, beleértve a tanácsadást is, biztosan garantálja az Ön hosszú távú elégedettségét.

2 Kihúzható munkaasztal Hosszú élettartamot biztosító 40 mm- es átmérőjű jó minőségű edzett rudakra van helyezve. Forgó maróegység beállítások a különböző szegélyanyag vastagsághoz A MINIPROF forgó beállítások egyedülálló és egyszerű módszere, mely 1 perc alá csökkenti a különböző szegélyanyag vastagsághoz szükséges gépbeállítási időt. A finomhangolás lehetővé teszi a maximális pontosságú szegélyezést. Nem elforduló tároló rendszer a függőleges adagoláshoz Ez a megoldás helyet takarít meg a gép körül; így a gépet csaknem a falig lehet betolni. Egyidejűleg 4 tekercs szegélyező anyagot lehet elhelyezni tárolóban. Könnyen kezelhető, jól elrendezett vezérlő panel Maximális kényelmet biztosít a gép működése során. Az önálló gépegységeket képes kapcsolni (a nagypontosságú vágó, a nagyoló vágó, és előmaró egység KI/BE kapcsolása) Hagyományos analóg hőmérő a megfelelő ragasztó hőmérséklet megbízható ellenőrzésére. Széles feladó szalag A szegélyezett darabok kiváló minőségét és pontos vezetését biztosítja. 2

szükséges gépbeállítási időt. A finomhangolás lehetővé teszi a maximális pontosságú szegélyezést.

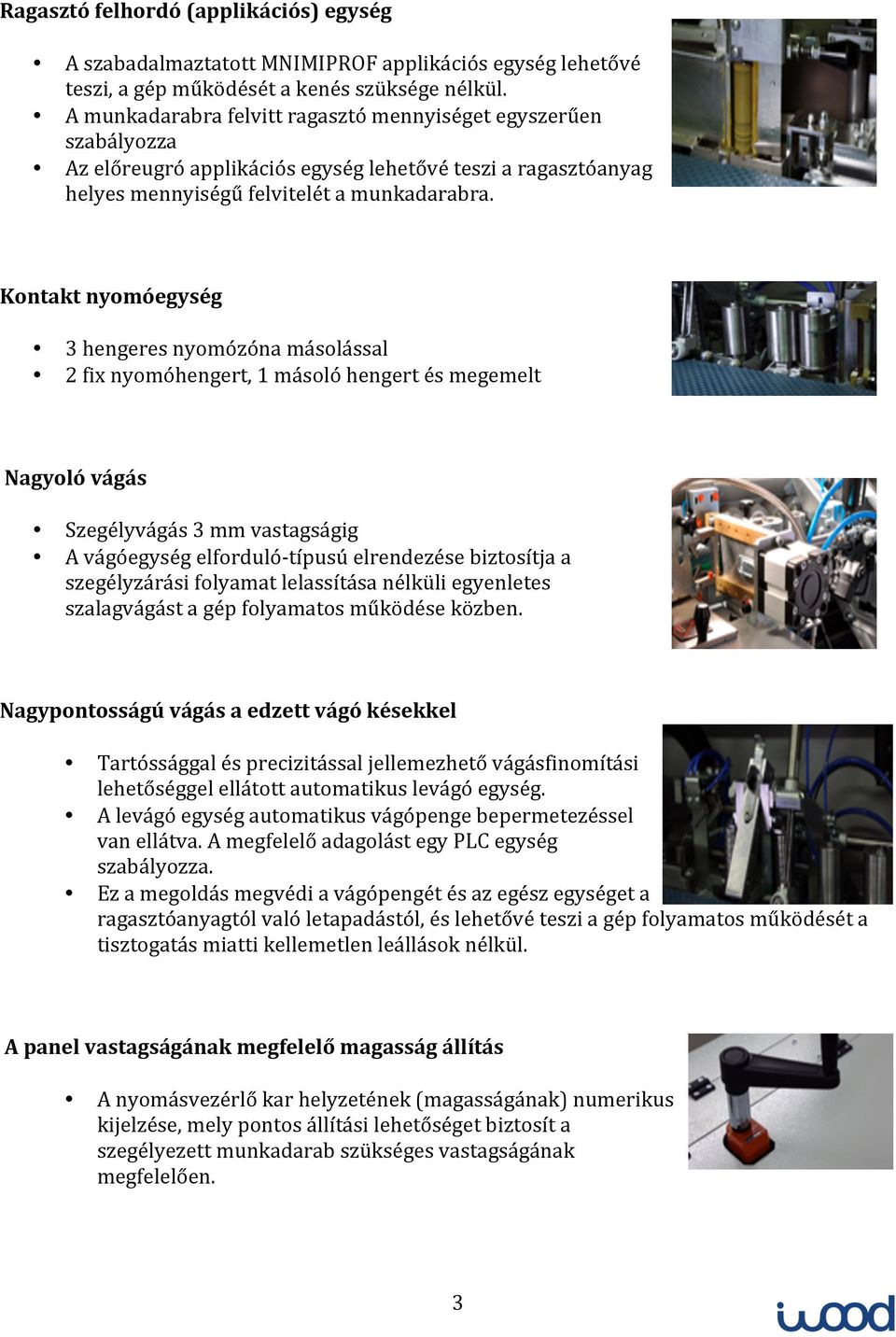

3 Ragasztó felhordó (applikációs) egység A szabadalmaztatott MNIMIPROF applikációs egység lehetővé teszi, a gép működését a kenés szüksége nélkül. A munkadarabra felvitt ragasztó mennyiséget egyszerűen szabályozza Az előreugró applikációs egység lehetővé teszi a ragasztóanyag helyes mennyiségű felvitelét a munkadarabra. Kontakt nyomóegység 3 hengeres nyomózóna másolással 2 fix nyomóhengert, 1 másoló hengert és megemelt Nagyoló vágás Szegélyvágás 3 mm vastagságig A vágóegység elforduló- típusú elrendezése biztosítja a szegélyzárási folyamat lelassítása nélküli egyenletes szalagvágást a gép folyamatos működése közben. Nagypontosságú vágás a edzett vágó késekkel Tartóssággal és precizitással jellemezhető vágásfinomítási lehetőséggel ellátott automatikus levágó egység. A levágó egység automatikus vágópenge bepermetezéssel van ellátva. A megfelelő adagolást egy PLC egység szabályozza. Ez a megoldás megvédi a vágópengét és az egész egységet a ragasztóanyagtól való letapadástól, és lehetővé teszi a gép folyamatos működését a tisztogatás miatti kellemetlen leállások nélkül. A panel vastagságának megfelelő magasság állítás A nyomásvezérlő kar helyzetének (magasságának) numerikus kijelzése, mely pontos állítási lehetőséget biztosít a szegélyezett munkadarab szükséges vastagságának megfelelően. 3

Kontakt nyomóegység 3 hengeres nyomózóna másolással 2 fix nyomóhengert, 1 másoló hengert és megemelt Nagyoló vágás Szegélyvágás 3 mm vastagságig A vágóegység elforduló- típusú elrendezése biztosítja

4 Nagyfrekvenciás maró egység Kiváló minőségű maró szerszámokat használunk cserélhető marólapkákkal. A marólapkák könnyű cseréje Néhány másodperecen belül be tudja állítani a vékony szegélyanyagú 45 - os szegély pontos marását, vagy könnyen és pontosan be tudja állítani az R2 rádiuszt, és ezáltal 3 mm- es széleket vágni A gép meghajtó egysége A MINIPROF gépek a világ legismertebb gyártóinak (Lenze, Teknomotor, Siemens, Pneumax, és hasonlók) alkatrészeivel vannak felszerelve. A gép elszívó rendszere Az elszívó rendszer rendkívül hatékony a szerszámok megmunkált felülete következtében, és a leforgácsolt anyag hatékony eltávolítását teszi lehetővé. A gép mindvégig tiszta marad, mely jelentősen megnöveli a munka hatékonyságát, és a szegélyezett munkadarabok jó minőségét eredményezi. A lenyírt szegély maradványok a gép hátoldalán lévő gyűjtő tartályba kerülnek, és nem halmozódnak fel a gép belsejében. Így a komplikált eltávolítás és a gép körüli rendetlenség már a múlté. Lapcikling a befejezett sima felületért Végül, de nem utolsó sorban az alsó és felső felületi élsimító funkciók a szegélyzáró folyamat fontos részét képezik. A finomhangolású élsimítók tökéletes eredményt garantálnak. Az élsimító kések cserélhetők az újraköszörülési és ismételt felhasználási lehetőséggel. 4

mm- es széleket vágni A gép meghajtó egysége A MINIPROF gépek a világ legismertebb gyártóinak (Lenze, Teknomotor, Siemens, Pneumax, és hasonlók) alkatrészeivel vannak felszerelve.

5 Műszaki specifikációk A darab munkaméretei Az élfóliázandó darab vastagsága mm Az élfóliázandó darab szélessége mm 100 Az élfóliázandó darab hosszúsága mm 120 Szegély méretek Szegély vastagság mm 0,5 3 Szalag méretek - furnér mm 0,5 2/40 mm Szalag méretek - ABS, PVC mm 0,5 2/65 mm Szalag méretek - ABS, PVC mm 3/40 mm Vezérlő panel A külön készülékek lekapcsolási lehetősége Ragasztóanyag hőmérséklet kijelző Hőmérő Méretek Hosszúság mm 2300 Mélység mm 700 Magasság mm 1300 Magasság a tárolóval együtt mm 1800 Tömeg kg 580 Elektromos rendszer Feszültség V 3x400 Teljes betáp kw 3 Egyéb specifikációk Betolási sebesség m/s 6,5 Hosszúság Minimum levegőnyomás bar 6 Elszívó leágazás ø mm 100 5

készülékek lekapcsolási lehetősége Ragasztóanyag hőmérséklet kijelző Hőmérő Méretek Hosszúság mm 2300 Mélység mm 700 Magasság mm 1300 Magasság a tárolóval együtt mm 1800
