1 1 Ivóvíz - Minőségjavító Önkormányzati Társulás 2336 Dunavarsány, Kossuth Lajos u.18. Dunavarsány Város - Szigetszentmárton Község ivóvízminőség javítása 1.) Műszaki bemutatás Dunavarsány város jelen vízkezelési változatban a meglévő 3 db (1. 2., 3. számú) kútból, a szintén meglévő, beüzemelés alatt álló 4. számú kútból búvárszivattyúval kitermelt, összesen 110 m 3 /h mennyiségű nyersvízhez először klórgázt, ezt követően kálium-permanganátot (KMnO 4 ) és vaskloridot (FeCl 3 x 6H 2 O) adagolnak, majd a kútvizeket kvarchomokkal 70%/30% arányban kevert katalitikus töltetű szűrőkre vezetik. A klórgáz hatására a vastartalom teljes egésze pelyhek formájában kicsapódik, valamint a vízben lévő három vegyértékű arzén(iii) a könnyebben adszorbeálható öt vegyértékűvé - arzén(v) - alakul. A KMnO 4 az arzén oxidációs folyamatát segíti, valamint fenntartja a töltet katalitikus képességét (folyamatos regenerálás), a vaskloridból kialakuló pelyhek pedig adszorbeálják a kútvíz arzéntartalmát. A pelyhesedés lejátszódásához szükséges kontaktidőt a szűrőkben, a szűrőréteg feletti víztér biztosítja. Az oxidáció során keletkezett vashidroxid pelyheket - az adszorbeált arzénnal együtt - tartalmazó víz 3 db Ø 2500 mm méretű, párhuzamosan kötött, nyomás alatti szűrőtartályba kerül. A szűrőtartályok a kvarchomok támrétegen kívül, az arzénmentesítés hatékonyabbá tétele, és a különböző vas-, és mangántartalmmal rendelkező kutak üzemeltetése során fellépő, változó vízösszetétel miatt (az adagolt káliumpermenganát esetleges alul-, vagy túladagolásának kiküszöbölésére) katalitikus szűrőanyagot, és a szokásosnál nagyobb pehelyterhelés miatt hidroantracit szűrőréteget is tartalmaznak. Az alkalmazott katalitikus töltet (QF11) jelen vízösszetétel mellett csak a töltet 30%- a kell legyen, így a kíváló, stabil hatásfok mellett csak minimális mértékben terheli a beruházás költségét. A szűrőtartályokban felülről lefelé áramló vízből a vaspelyhek, az adszorbeált arzénnel együtt a szűrőfelületeken megtapadnak, így a szűrt víz az említett ionokat a 201/2001. (X. 25.) Kormányrendeletben előírtnál kisebb mennyiségben tartalmazza. A meglévő, 200 m 3 térfogatú térszíni tározóba jutó kezelt vízben a fertőtlenítéshez szükséges szabad aktív klórtartalom a szűrők előtt adagolt klórgáz mennyiségének beszabályozásával, a megfelelő tartózkodási idő a tározó vízterében biztosítható. A kezeltvíz tározóból szívó hálózati nyomásfokozó szivattyú blokkal a meglévő 300 m 3 térfogatú víztoronyba, és a hálózatba juttatják a kezelt vizet. A meglévő 3 db kúttal és a beüzemelt 4. számú kúttal, valamint a meglévő 200 m3-es térszíni tározóval, a meglévő 300 m3-es magastározóval a távlatban jelentkező max m3/d ivóvízigény is nagy biztonsággal kielégíthető. A hálózatba nyomott kezelt vízben maradó, kb. 0,2-0,3 mg/l szabad klórtartalom megfelelő védelmet nyújt a hálózati víz bakteriális elfertőződése ellen. A vízelosztó hálózatba, a fogyasztási helyekre tehát a vonatkozó 201/2001. (X. 25.) Kormányrendelet előírásainak megfelelő, kifogástalan, ivóvíz minőségű víz kerül.

2 2 A szűrők felületén összegyűlt vashidroxid pelyheket - a vascsapadék által adszorbeált arzénnel együtt - naponta kell leöblíteni. Az öblítés során keletkező zagyvíz vasiszap ülepítőbe kerül, majd 2-3 óra ülepedés után az előírások szerinti minőségű dekantált víz a meglévő közcsatornába jut. Az ülepítőben leülepedett % víztartalmú vas-, és arzéntartalmú iszapot időszakonkén veszélyes hulladéklerakóba szállíttatják, az erre alkalmasnak minősített akkreditált céggel. A szűrők katalitikus töltetét amennyiben szükséges - évente egy alkalommal regenerálják, a töltetre felhordott káliumpermanganát oldattal. A technológiai paraméterek a próbaüzemeltetés során kerülnek pontosításra. Az előzőekben ismertetett vastalanítási, arzénmentesítési technológia hagyományos, több éve alkalmazott eljárás, melynek során alkalmazott katalitikus töltet OTH engedélyének száma OTH- 1331/2007. A folyamat során az alábbi - vagy azzal egyenértékű - berendezések és létesítmények kerülnek alkalmazásra: - Vastalanító és arzénmentesítő szűrőtartály: 3 db Méret: Ø 2500 x 1500 mm Teljesítmény: 36,7 m 3 /h, szűrő Szűrési sebesség: 7,4 m/h Állóhengeres, lábakon álló, zárt, nyomás alatti, acél szűrőtartály, hidroantracit (0,2 m) és kvarchomokkal kevert katalitikus töltettel (0,8 m), 0,2 m kvarckavics támréteggel, szűrőlappal, szűrőgyertyákkal, víz be-, és elvezető csonkokkal, búvónyílásokkal, ivóvízre engedélyezett belső és korrózióálló külső festéssel, teljesen automatikus (PLC vezérlésű) üzemmel, a kútvizek vas-, és arzéntartalmának eltávolítására, felszerelve a tervezett vízkezelő gépházban. - Klórozó berendezés: 1 egység Típus: ADVANCE 205 klórgáz adagoló berendezés, Teljesítmény: g/h 2 db klórgáz palackkal, automatikus palack átváltóval, ejektorral, nyomásfokozó szivattyúval, hajtóvíz és vákuum vezetékkel, folyadékelemző és szabályozó műszerrel, klórgáz érzékelővel, riasztóval (jelzőkürttel), TPMV-140 típusú szellőztető ventillátorral, felszerelve a tervezett vízkezelő épületben kialakított klórozó helyiségben. - Oxidáló vegyszert adagoló berendezés: 2 egység (1ü+1t) Típus: GRUNDFOS DMS 4 membrános adagolószivattyú, káliumpermanganát oldat szállítására. Szállított vegyszermennyiség: 0 4 L/h 100 literes műanyag vegyszeroldó és adagoló tartállyal, motoros keverővel, felszerelve a tervezett vízkezelő épület gépházában. - Csapadékképző vegyszert adagoló berendezés: 1 egység Típus: GRUNDFOS DMS 8 membrános adagolószivattyú, vasklorid oldat szállítására. Szállított vegyszermennyiség: 0 7,5 L/h

3 3 200 literes műanyag vegyszeroldó és adagoló tartállyal, motoros keverővel, felszerelve a tervezett vízkezelő épület gépházában. - Regeneráló vegyszert adagoló berendezés 1 egység Vegyszer (káliumpermanganát) oldó és tároló tartály: Típus: DT-E0500 GEOPLAST UV stabilizált polietilén tartály, VRE 2021 S 130 motoros keverővel (Ø350 mm, 126/min, 0,37 kw). V = 500 liter (Ø 770 mm x 1230 mm) Regeneráló oldat szállító szivattyú: Típus: EP hordólefejtő szivattyú, A katalitikus töltet időszakonkénti regenerálását biztosító káliumpermanganát oldat szállítására. Szállított vegyszermennyiség: 22 l/min Polipropilén szívócsővel, ¾ -os nyomótömlővel, felszerelve a tervezett vízkezelő épület gépházában. - Hálózati nyomásfokozó szivattyú: 3 egység (2ü+1t) Típus: GRUNDFOS CR 90-3 függőleges tengelyű, többfokozatú centrifugálszivattyú, Q = 110 m 3 /h; H = 50 m v.o. N = 22 kw; Normál hőmérsékletű (15-16 C o ), nem agresszív kezeltvíz szállítására, felszerelve a tervezett vízkezelő épület gépházában. - Átemelő szivattyú: 2 db (1ü+1t) Típus: GRUNDFOS AP50B A1 egyfokozatú merülőszivattyú, Q = 10 m 3 /h; H = 8 m v.o.; N = 1,2 kw; Dekantált víz szállítására, szintkapcsolóval, beépített hőfokkapcsolóval, talpgyűrűvel, 10 fm kábellel, felszerelve ülepítőmedence aknájában. - Csővezetékek, szerelvények és műszerek: NÁ 300, 200, 125, és 100 mm méretű PVC vezetékek, NÁ 200, 125, 100 mm méretű, elektromotoros működtetésű pillangószelepek, ARAD WOLTMAN típusú impulzus távadós vízmérők, feszmérők, mintavételi csapok. A csővezetékek, szerelvények, műszerek a tervezett vízkezelő gépházban felszerelve, ívekkel, idomokkal, csőmegfogásokkal, alátámasztásokkal együtt. NÁ 300, 200, és 50 mm méretű KM PVC és NÁ 300 mm méretű KG PVC anyagú vezetékek, a szükséges idomokkal, szerelvényekkel, épületen kívül, földárokban fektetve, a mérő és fordító aknákban felszerelve. - Osztó és fordító aknák 5 db 2,80 x 2,40 x 2,20 m belméretű, monolit vasbeton szerkezetű aknák, a tervezett vezetékek elosztására, a meglévő vezetékekre való csatlakozásokra, szakaszolásokra. A vízmű telepen belül megépítve. - Vízkezelő gépház: földszintes, magastetős, hagyományos anyagokból épített, faszerkezetű nyílászárókkal ellátott, 12,54 x 7,76 m alapterületű épület, mely a kezelőhelyiséget, a klórraktárt, a klórozót és a

4 4 vegyszerraktárt tartalmazza. Az összes helyiség vakolt, festett, a padlóburkolat kerámia lap, a falburkolat a helyiségekben 2 m magasságig csempe. A vízmű telepen belül megépítve. - Vasiszap ülepítő medence: monolit vasbeton szerkezetű, 6,0 x 10,0 x 1,3 m belméretű vasiszap ülepítő medence. A szerkezet egymedencés. A fenék lejtésben kialakított, zsomppal. A szerkezet vízzáró betonból készül, az ülepített víz talajba szivárgását elkerülendő. A medence vasbeton pillér-gerenda szerkezetre ültetett fapallókkal van lefedve. A vízmű telepen belül megépítve. - Meglévő térszíni tározó medence: 200 m 3 térfogatú, KO acélból készült medence, KM PVC anyagú NÁ 200 mm méretű töltő, NÁ 300 mm méretű szívó, és NÁ 200 mm méretű ürítő, valamint túlfolyó vezetékekkel, búvónyílásokkal, szellőzőkkel, a vízmű védterületén belül. - Meglévő magastározó: 300 m 3 tároló térfogatú, AK típusú, ellennyomó rendszerű, acélszerkezetű, víztorony, NÁ 200 mm méretű töltő és hálózati vezetékkel, valamint NÁ 100 mm méretű ürítő és túlfolyó vezetékekkel, a vízmű védterületén belül. - Meglévő 1., 2., és 3. számú mélyfúrású kutak: Teljes műszeres kútvizsgálat után a szükséges javítási munkák elvégzését követően üzembeállítva. - Meglévő 4. számú mélyfúrású kút: Üzembe helyezési eljárást követően üzembeállítva. - Ivóvíz hálózat: 1500 fm NÁ 100 mm méretű azbesztcement vezeték KM PVC vezetékre cserélése, a szakaszoló tolózárakkal, tűzcsapokkal együtt; A tervezett technológiai gépészeti berendezések automatikus működtetése PLC vezérlő egységgel és elektromos működtetésű motoros szelepekkel történik. A kútszivattyúk, a vegyszer és a klórgáz adagolók, valamint a katalitikus töltetű szűrők a kezeltvíz tározók vízszintjeiről vezérelve működnek. A hálózati szivattyúk a magastározó vízszintjeinek függvényében üzemelnek. A vízkezelő berendezések telepítésére a meglévő és üzemelő vízmű védterületén belül, a tervezett vízkezelő épületben kerül sor, mivel a berendezések a meglévő kutakhoz, a meglévő térszíni tározóhoz és víztoronyhoz, valamint a védterületen belül adott infrastruktúrához kapcsolódnak. Szigetszentmárton község A vízkezelés jelen változatában a megfelelő vízkezelési technológia kiválasztásánál figyelembe kellett vennünk a helyi adottságokat is, elsősorban a kutak területének korlátozott nagyságát, mely miatt lehetőleg viszonylag kis alapterületű és minimális számú műtárgyat igénylő technológiát volt célszerű választani, mely technológia alkalmas a kútszivattyú nyomásával működtetve a jelenleg meglévő üzemmódhoz hasonlóan közvetlenül az ivóvízhálózatba és az ellennyomó rendszerű magastározóba termelni a tisztított vizet. A technológia kiválasztásánál így az állandó intenzitással, alacsony szűrési sebességgel, vascsapadék képzéssel, és szűréssel arzénmentesítő technológia helyett a viszonylag nagy, és változó sebességgel is biztonságosan üzemelő, speciális, GEH fantázianevű, arzént adszorbeáló töltetet felhasználó technológiai megoldás került előtérbe,

5 5 melynek alkalmazásával a kezeltvíz alacsonytározó és az átemelés gépi berendezései elhagyhatók. A tervezett technológia a GEH töltetet forgalmazó cég előírása szerint szükséges - vastalanítást oxidáló vegyszer adagolásával és kvarchomok töltetű szűrővel, az arzénmentesítést speciális, arzént adszorbeáló (GEH) töltetű szűrővel valósítja meg. A vízkezelő egységeket a kutak, és a magastározó elhelyezkedése, valamint a hálózati adottságok miatt - a meglévő 1. számú kút védterületén, ill. a szintén meglévő 3. sz. kút védterületén célszerű kialakítani. A meglévő 2. sz. kút tartalékkútként lesz felhasználva. A tervezett 4. sz. kutat az 1968-ban fúrt, több, mint 40 éves, 1. sz. kút mellé szükséges telepíteni, tekintettel annak közeljövőben szükséges kiváltására. (A tervezett kút vízjogi létesítési engedéllyel rendelkezik.) Az egyes kutakból érkező nyersvízhez (1. vagy a tervezett 4. sz. kútból max. 22 m 3 /h, a 3. sz. kútból max. 18 m 3 /h) nátriumhipokloritot adagolunk, és kvarchomok töltetű szűrőre vezetjük. A hipó hatására a vastartalom teljes egészében pelyhek formájában kicsapódik. A pelyhesedés lejátszódásához szükséges kontaktidőt a szűrőben, a szűrőréteg feletti víztér biztosítja. A felülről lefelé áramló vízből a vashidroxidpelyhek a kvarchomok szűrőfelületeken megtapadnak, így a szűrt víz a vas-ionokat a 201./2001. (X. 25.) Kormányrendeletben előírtnál kisebb mennyiségben tartalmazza. A szűrt (vastalanított) vizet ez után a speciális töltetet (GEH) tartalmazó tartályba vezetjük, mely töltet a víz arzéntartalmát adszorbeálja. A tartályból kijövő víz arzéntartalma már kevesebb, mint a hivatkozott Kormányrendeletben előírt határérték. (A GEH töltet OTH engedéllyel rendelkezik, melynek száma OTH-3982/2004.) A búvárszivattyú nyomásával a vízkezelő berendezésen keresztül a hálózatba jutó kezelt vízben szükséges szabad aktív klórtartalom az előklór (hipó) adagolás szabályozásával biztosítható. A víz fertőtlenítéséhez szükséges hatóidő a szűrőtartályokban még maximális vízmennyiség áthaladása esetén is biztosított. A hálózatba juttatott, kezelt vízben maradó, kb. 0,2-0,3 mg/l szabad klórtartalom megfelelő védelmet nyújt a hálózati víz bakteriális elfertőződése ellen. A kvarchomok töltetű szűrő felületén összegyűlt, vashidroxid pelyheket 2-3 naponta szükséges leöblíteni. Az öblítővíz vasiszap ülepítőbe kerül, majd 2-3 óra ülepedés után az előírások szerinti minőségű dekantált víz a közcsatornába jut. A vasiszap ülepítőben leülepedett, 95-98% víztartalmú iszap kommunális hulladéklerakóban, vagy szennyvíztisztítóban helyezhető el. A község, valamint Dunavarsány, Taksony, Délegyháza, Majosháza, Áporka víz és csatorna rendszerét működtető Dunavarsány és Térsége Viziközműveit üzemeltető Koncessziós Zártkörű Részvénytársaság (DTV ZRt.) Dunavarsány város szennyvíztisztító telepére fogja szállítani a keletkező szennyvíziszapot, mely nem minősül veszélyes hulladéknak. A GEH töltetű szűrő kiöblítését célszerű szintén 3 naponként elvégezni. A keletkezett zagyvíz nem tartalmaz határérték feletti arzéntartalmat, ezért ugyancsak a vasiszap ülepítőbe kerülhet, majd a homokszűrő zagyvizével megegyező módon - a közcsatornába jut. Az arzénnel telített, kimerült

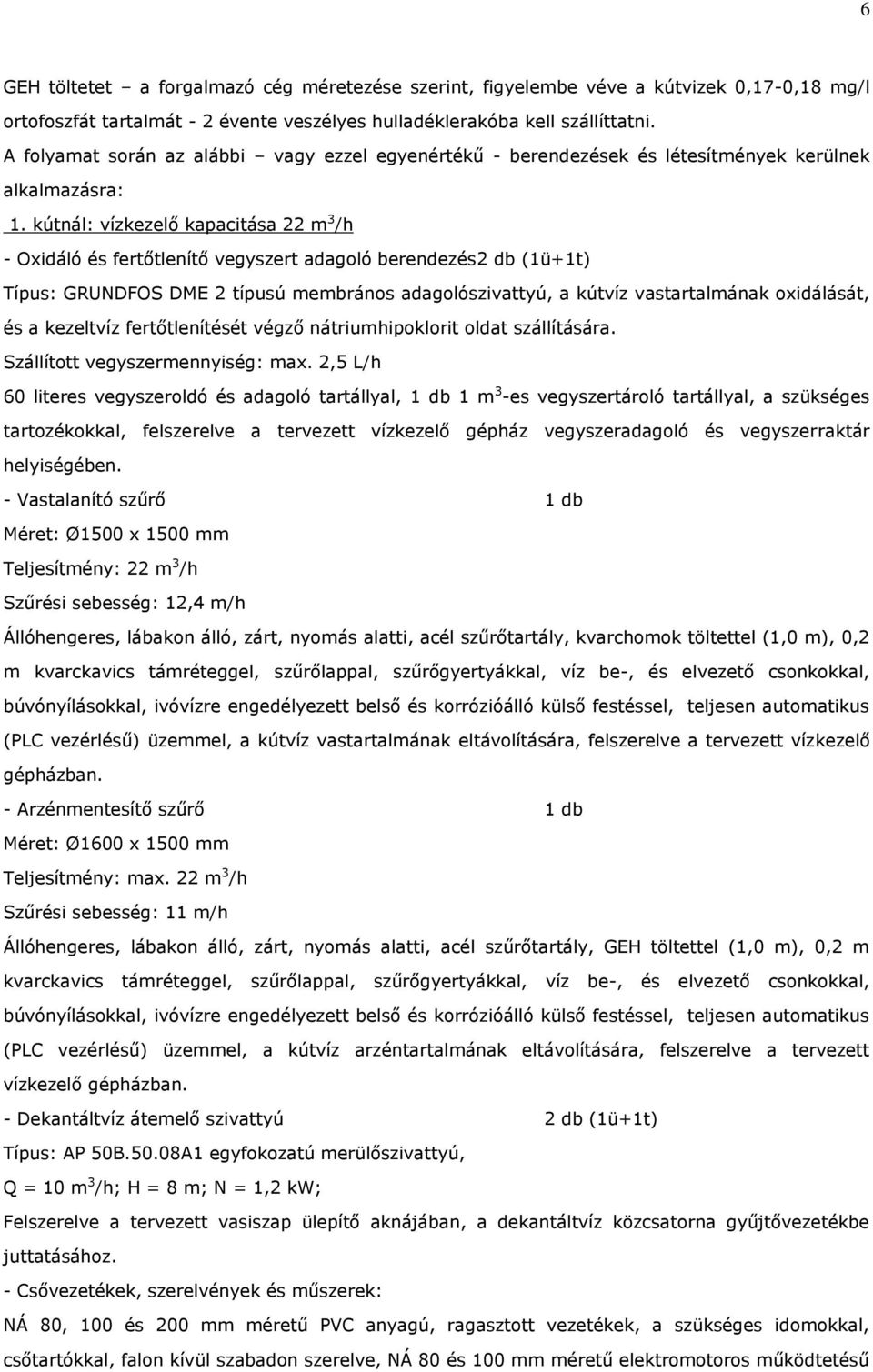

6 6 GEH töltetet a forgalmazó cég méretezése szerint, figyelembe véve a kútvizek 0,17-0,18 mg/l ortofoszfát tartalmát - 2 évente veszélyes hulladéklerakóba kell szállíttatni. A folyamat során az alábbi vagy ezzel egyenértékű - berendezések és létesítmények kerülnek alkalmazásra: 1. kútnál: vízkezelő kapacitása 22 m 3 /h - Oxidáló és fertőtlenítő vegyszert adagoló berendezés 2 db (1ü+1t) Típus: GRUNDFOS DME 2 típusú membrános adagolószivattyú, a kútvíz vastartalmának oxidálását, és a kezeltvíz fertőtlenítését végző nátriumhipoklorit oldat szállítására. Szállított vegyszermennyiség: max. 2,5 L/h 60 literes vegyszeroldó és adagoló tartállyal, 1 db 1 m 3 -es vegyszertároló tartállyal, a szükséges tartozékokkal, felszerelve a tervezett vízkezelő gépház vegyszeradagoló és vegyszerraktár helyiségében. - Vastalanító szűrő 1 db Méret: Ø1500 x 1500 mm Teljesítmény: 22 m 3 /h Szűrési sebesség: 12,4 m/h Állóhengeres, lábakon álló, zárt, nyomás alatti, acél szűrőtartály, kvarchomok töltettel (1,0 m), 0,2 m kvarckavics támréteggel, szűrőlappal, szűrőgyertyákkal, víz be-, és elvezető csonkokkal, búvónyílásokkal, ivóvízre engedélyezett belső és korrózióálló külső festéssel, teljesen automatikus (PLC vezérlésű) üzemmel, a kútvíz vastartalmának eltávolítására, felszerelve a tervezett vízkezelő gépházban. - Arzénmentesítő szűrő 1 db Méret: Ø1600 x 1500 mm Teljesítmény: max. 22 m 3 /h Szűrési sebesség: 11 m/h Állóhengeres, lábakon álló, zárt, nyomás alatti, acél szűrőtartály, GEH töltettel (1,0 m), 0,2 m kvarckavics támréteggel, szűrőlappal, szűrőgyertyákkal, víz be-, és elvezető csonkokkal, búvónyílásokkal, ivóvízre engedélyezett belső és korrózióálló külső festéssel, teljesen automatikus (PLC vezérlésű) üzemmel, a kútvíz arzéntartalmának eltávolítására, felszerelve a tervezett vízkezelő gépházban. - Dekantáltvíz átemelő szivattyú 2 db (1ü+1t) Típus: AP 50B.50.08A1 egyfokozatú merülőszivattyú, Q = 10 m 3 /h; H = 8 m; N = 1,2 kw; Felszerelve a tervezett vasiszap ülepítő aknájában, a dekantáltvíz közcsatorna gyűjtővezetékbe juttatásához. - Csővezetékek, szerelvények és műszerek: NÁ 80, 100 és 200 mm méretű PVC anyagú, ragasztott vezetékek, a szükséges idomokkal, csőtartókkal, falon kívül szabadon szerelve, NÁ 80 és 100 mm méretű elektromotoros működtetésű

7 7 szelepek, krómozott mintavevő csapok, feszmérők (0-6 bar), ARAD WOLTMAN típusú, jeladós vízmennyiség mérők, NÁ 50 mm és NÁ 65 mm méretűek, felszerelve a tervezett vízkezelő gépházban. NÁ 50, 100 mm méretű KM PVC anyagú, valamint NÁ 200 mm méretű KG PVC anyagú vezetékek, a szükséges idomokkal, tolózárakkal, épületen kívül, földárokban fektetve, ill. a vasiszap ülepítőben, a fordító aknában felszerelve. - Fordító akna 2,0 x 2,0 x 2,20 m belméretű, monolit vasbeton szerkezetű akna, a meglévő vezetékről való le-, és rácsatlakozásra. A vízmű telepen belül megépítve. - Vízkezelő gépház földszintes, magastetős, hagyományos anyagokból épített, faszerkezetű nyílászárókkal ellátott, 8,86 x 5,96 m alapterületű épület, mely a gépházat (belmagasság 3,8 m), a vegyszeradagoló és vegyszerraktárt, a műhely és raktárt, a WC, zuhany, mosdó helyiséget, valamint az iroda és tartózkodó helyiséget (belmagasság 2,6 m) tartalmazza. Az összes helyiség vakolt, festett, a padlóburkolat kerámia lap, ill. az irodában laminált parketta, a falburkolat a gépházban, a vegyszeradagolóban, és aszociális helyiségben 2 m magasságig csempe. A vízmű telepen belül megépítve. - Vasiszap ülepítő medence monolit vasbeton szerkezetű, 2,7 x 4,55 x 1,5 m belméretű, szivattyútérrel kiegészített vasiszap ülepítő medence. A szerkezet egymedencés. A fenék lejtésben kialakított, zsomppal. A szerkezet vízzáró betonból készül, az ülepített víz talajba szivárgását elkerülendő. A medence vasbeton gerenda szerkezetre ültetett fapallókkal van lefedve. A vízmű telepen belül megépítve. - Meglévő 1. számú mélyfúrású kút: Teljes műszeres kútvizsgálat után az üzemeltetéshez legszükségesebb javítások elvégzését követően üzembeállítva. 4. számú tervezett mélyfúrású (250 m) kút: A vízjogi létesítési engedély meghosszabbítását követően kivitelezve, majd próbaüzemeltetést követően üzembe helyezve, az 1. számú kút kiváltására. 3. kútnál: vízkezelő kapacitása 18 m 3 /h - Oxidáló és fertőtlenítő vegyszert adagoló berendezés 2 db (1ü+1t) Típus: GRUNDFOS DME 2 típusú membrános adagolószivattyú, a kútvíz vastartalmának oxidálását, és a kezeltvíz fertőtlenítését végző nátriumhipoklorit oldat szállítására. Szállított vegyszermennyiség: max. 2,5 L/h 60 literes vegyszeroldó és adagoló tartállyal, 1 db 1 m 3 -es vegyszertároló tartállyal, a szükséges tartozékokkal, felszerelve a tervezett vízkezelő gépház vegyszeradagoló és vegyszerraktár helyiségében. - Vastalanító szűrő 1 db

8 8 Méret: Ø1400 x 1500 mm Teljesítmény: 18 m 3 /h Szűrési sebesség: 12 m/h Állóhengeres, lábakon álló, zárt, nyomás alatti, acél szűrőtartály, kvarchomok töltettel (1,0 m), 0,2 m kvarckavics támréteggel, szűrőlappal, szűrőgyertyákkal, víz be-, és elvezető csonkokkal, búvónyílásokkal, ivóvízre engedélyezett belső és korrózióálló külső festéssel, teljesen automatikus (PLC vezérlésű) üzemmel, a kútvíz vastartalmának eltávolítására, felszerelve a tervezett vízkezelő gépházban. - Arzénmentesítő szűrő 1 db Méret: Ø1500 x 1500 mm Teljesítmény: max. 18 m 3 /h Szűrési sebesség: 10 m/h Állóhengeres, lábakon álló, zárt, nyomás alatti, acél szűrőtartály, GEH töltettel (1,0 m), 0,2 m kvarckavics támréteggel, szűrőlappal, szűrőgyertyákkal, víz be-, és elvezető csonkokkal, búvónyílásokkal, ivóvízre engedélyezett belső és korrózióálló külső festéssel, teljesen automatikus (PLC vezérlésű) üzemmel, a kútvíz arzéntartalmának eltávolítására, felszerelve a tervezett vízkezelő gépházban. - Dekantáltvíz átemelő szivattyú 2 db (1ü+1t) Típus: AP 50B.50.08A1 egyfokozatú merülőszivattyú, Q = 10 m 3 /h; H = 8 m; N = 1,2 kw; Felszerelve a tervezett vasiszap ülepítő aknájában, a dekantáltvíz közcsatorna gyűjtővezetékbe juttatásához. - Csővezetékek, szerelvények és műszerek: NÁ 80, 100 és 200 mm méretű PVC anyagú, ragasztott vezetékek, a szükséges idomokkal, csőtartókkal, falon kívül szabadon szerelve, NÁ 80 és 100 mm méretű elektromotoros működtetésű szelepek, krómozott mintavevő csapok, feszmérők (0-6 bar), ARAD WOLTMAN típusú, jeladós vízmennyiség mérők, NÁ 50 mm és NÁ 65 mm méretűek, felszerelve a tervezett vízkezelő gépházban. NÁ 50, 100 mm méretű KM PVC anyagú, valamint NÁ 200 mm méretű KG PVC anyagú vezetékek, a szükséges idomokkal, tolózárakkal, épületen kívül, földárokban fektetve, ill. a vasiszap ülepítőben, a fordító aknában felszerelve. - Fordító akna 2,8 x 1,8 x 2,20 m belméretű, monolit vasbeton szerkezetű akna, a meglévő vezetékről való le-, és rácsatlakozásra. A vízmű telepen belül megépítve. - Vízkezelő gépház földszintes, magastetős, hagyományos anyagokból épített, faszerkezetű nyílászárókkal ellátott, 8,86 x 5,96 m alapterületű épület, mely a gépházat (belmagasság 3,8 m), a vegyszeradagoló és

9 9 vegyszerraktárt, a műhely és raktárt, a WC, zuhany, mosdó helyiséget, valamint az iroda és tartózkodó helyiséget (belmagasság 2,6 m) tartalmazza. Az összes helyiség vakolt, festett, a padlóburkolat kerámia lap, ill. az irodában laminált parketta, a falburkolat a gépházban, a vegyszeradagolóban, és aszociális helyiségben 2 m magasságig csempe. A vízmű telepen belül megépítve. - Vasiszap ülepítő medence monolit vasbeton szerkezetű, 2,7 x 4,55 x 1,5 m belméretű, szivattyútérrel kiegészített vasiszap ülepítő medence. A szerkezet egymedencés. A fenék lejtésben kialakított, zsomppal. A szerkezet vízzáró betonból készül, az ülepített víz talajba szivárgását elkerülendő. A medence vasbeton gerenda szerkezetre ültetett fapallókkal van lefedve. A vízmű telepen belül megépítve. - Meglévő 3. számú mélyfúrású kút: Teljes műszeres kútvizsgálat után az üzemi vízmennyiség kivételéhez szükséges munkák elvégzését követően üzembeállítva. - Ivóvíz hálózat: fm NÁ 100 mm méretű azbesztcement vezeték KM PVC vezetékre cserélése, szakaszoló tolózárakkal, tűzcsapokkal, a nem megfelelően felszerelt házi bekötések kiváltásával együtt; A tervezett technológiai gépészeti berendezések automatikus működtetése PLC vezérlő egységgel és elektromos működtetésű motoros szelepekkel történik. A kútszivattyúk, a vegyszeradagolók, valamint a szűrők a meglévő 200 m3 térfogatú magastározó vízszintjeiről vezérelve működnek. A vízkezelő berendezések telepítésére a meglévő és üzemelő kutak védterületén belül, a tervezett vízkezelő épületben kerül sor, mivel a berendezések a meglévő kutakhoz, a meglévő víztoronyhoz, valamint az egyes védterületeken belül adott infrastruktúrához kapcsolódnak. 2.) Pénzügyi bemutatás Nettó bekerülési költség ,- HUF. A projekt elszámolható költségeinek forrásai (saját forrás) (Ft) Forrás (Ft) % I. saját forrás I/1. Dunavarsány hozzájárulása I/2. partnerek hozzájárulása 0 0 I/3. Szigetszentmárton bankhitel, kötvénykibocsátás I/4. egyéb saját forrás: 0 0 II. egyéb támogatás: 0 0 III. a támogatási konstrukció keretében igényelt támogatás (EU és hazai együttesen) Összesen %

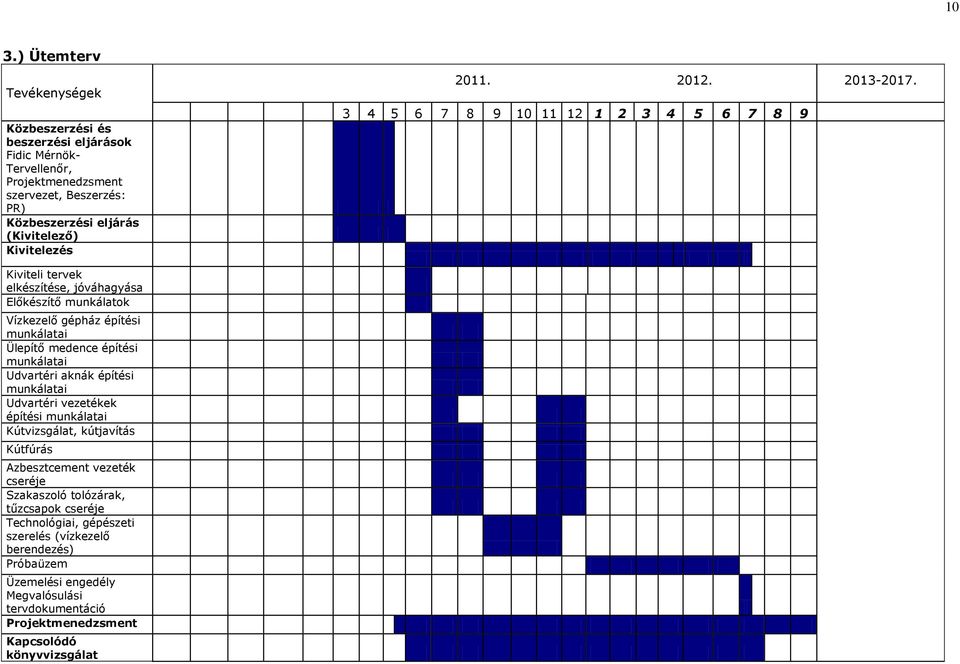

10 10 3.) Ütemterv Tevékenységek Közbeszerzési és beszerzési eljárások Fidic Mérnök- Tervellenőr, Projektmenedzsment szervezet, Beszerzés: PR) Közbeszerzési eljárás (Kivitelező) Kivitelezés Kiviteli tervek elkészítése, jóváhagyása Előkészítő munkálatok Vízkezelő gépház építési munkálatai Ülepítő medence építési munkálatai Udvartéri aknák építési munkálatai Udvartéri vezetékek építési munkálatai Kútvizsgálat, kútjavítás Kútfúrás Azbesztcement vezeték cseréje Szakaszoló tolózárak, tűzcsapok cseréje Technológiai, gépészeti szerelés (vízkezelő berendezés) Próbaüzem Üzemelési engedély Megvalósulási tervdokumentáció Projektmenedzsment Kapcsolódó könyvvizsgálat

11 11 Kapcsolódó FIDIC mérnöki tevékenység Kapcsolódó Nyilvánosság, Projekt zárójelentés Projektzárás Garanciális időszak Projektfenntartási jelentések Dunavarsány,
