1 1 FÖLDES NAGYKÖZSÉG POLGÁRMESTERE 4177 FÖLDES, Karácsony Sándor tér 5./Fax: (54) ; foldes.ph@gmail.com Iktatószám: / E LŐTERJESZTÉS a Képviselő-testülethez a Község Közműves Szennyvízelvezetés gördülő fejlesztési tervének , valamint a Község Közműves Ivóvízellátás gördülő fejlesztési tervének jóváhagyására Készítette: Will Csaba Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. igazgatóság elnöke KÉPVISELŐ-TESTÜLETI ÜLÉS FÖLDES, JANUÁR 28.

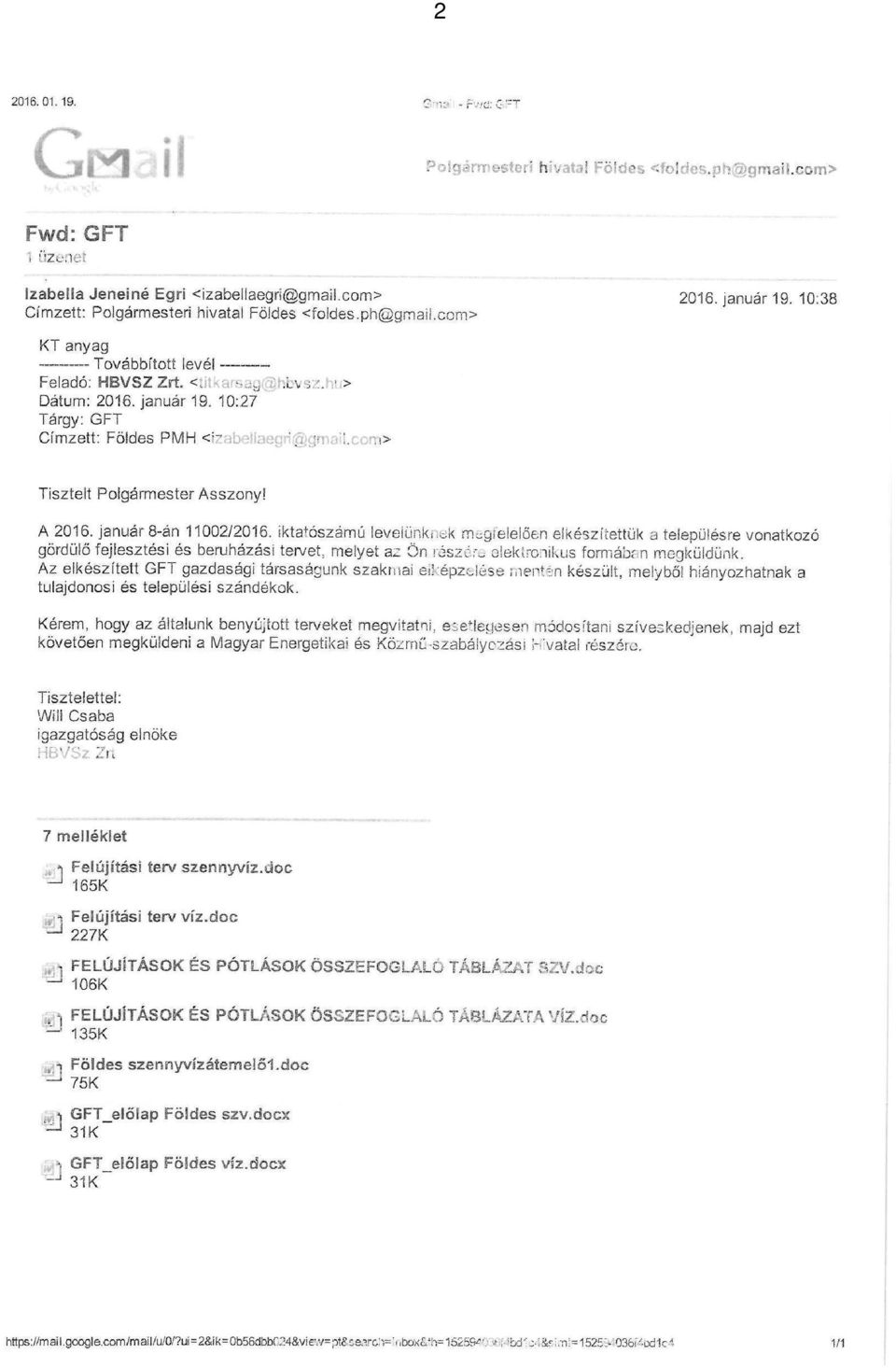

2 2

3 3 Iktatószám: FÖLDES KÖZSÉG KÖZMŰVES SZENNYVÍZELVEZETÉS GÖRDÜLŐ FEJLESZTÉSI TERVE ÉV, január 12. VKR kód: Üzemeltető: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt.

4 4 A i Üzemegység szennyvízelvezetésének és szennyvíztisztításának bemutatása község szennyvízelvezetését és tisztítását között egy un. nyomás alatti szennyvízelvezető rendszer és egy 100 m 3 /nap kapacitású kétszintes ülepítő - oxidációs tóvaloldotta meg ben részben állami támogatásból megépült egy 500 m 3 /nap kapacitású ANPEROX rendszerű (eleveniszapos, mélylégbefúvásos) tisztítótelep és kb. 3 km hosszú gravitációs vezetékhálózat ban szintén állami támogatás segítségével épült meg a Piac, Széchenyi utca csatornahálózata összesen 1.2 km hosszúságban évben a csatornahálózat tovább bővült az Új utca és az Ady E. utca, összesen 700 méter csatorna elkészítésével ben a település teljes területén kiépült a csatornahálózat évben az előírt Szennyezéscsökkentési ütemterv alapján a régi kétszintes ülepítő bevonásával és egyéb átalakításokkal e telep tisztítási hatásfokának növelésére tettünk lépéseket július 15-ére készült el KE-OP pályázati forrásból a meglévő tisztítótelep korszerűsítése. A létesítmény célja községben keletkező csatornán szállított és szippantó járművön érkező, szennyvizek fogadása, tisztítása. A település szennyvízelvezetését m gravitációs és 5 m nyomás alatti szennyvízvezeték biztosítja. Bekötések száma db ebből közületi 63 db, ipari 1 db. Vízjogi üzemeltetési engedélyek: Engedély száma: 35900/7425-8/2015 Ált. Vízikönyvi száma: Sárréti főcs. X/503. A szennyvízkezelés műveletei Szennyvízfogadás és átemelés település szennyvize a végátemelőből nyomócsövön érkezik a tisztítótelepre. A telep ezen kívül fogadhat tengelyen beszállított szippantott szennyvizet (TFH). A nyomócsövön érkező szennyvíz osztóaknán keresztül közvetlenül a finomrácsra kerül, a szippantott szennyvíz és a telep saját technológiai és szociális szennyvize a telep átemelőjébe jut. Mechanikai előkezelés Az átemelő a szennyvizet az új műtárgy felépítményeként megépülő gépteremben elhelyezett rács-homokfogó berendezésre emeli. Hidraulikai kapacitása: Q= 15 l/s, a szűrő 5 mm-es résméretű, a homokfogó a 0,2 mm-es homokszemcsék 95 %-os hatásfokkal történő eltávolításra alkalmas. Biológiai tisztítás A biológiai tisztítás 2 db, azonos kialakítású SBR reaktorban történik. A medencék hasznos vízmélysége 5,0 m.

5 5 Tisztított víz elvezetése A két reaktor tisztított vize automatikusan működő dekanteren keresztül gravitációsan jut a fertőtlenítő medencébe. A medence feladata a tisztított szennyvíz gravitációs eljuttatása a befogadóba és esetleges fertőtlenítés esetén a behatási idő biztosítása. Fertőtlenítés A kezelt víz fertőtlenítési lehetősége hypo adagolással biztosítható. Az iszapvíztelenítés műveletei Az SBR reaktorokból az iszapot a fölös iszap szivattyúk juttatják az iszaptárolóba. Az iszaptároló keverővel van ellátva a minél jobb elősűrítés miatt. Az iszapot csavarszivattyú emeli a víztelenítő gépház szalagszűrő présére. A víztelenítő gépegység egy alapkeretre felszerelt komplex berendezés, amely az iszapvíztelenítés valamennyi járulékos gépegységét tartalmazza, a polielktrolit oldó-adagoló berendezésen kívül a rendszer vezérlőegységével együtt. Vegyszer előkészítés és adagolás Az előírt foszfor határérték biztonságos betartásához és az iszap ülepedő képességének esetleg sé váló javításának érdekében vasklorid adagolásának a lehetőség. Terhelési alapadatok Kezelendő szennyvíz mennyiségi adatai: Tervezési paraméterek, a szennyvíztelep terhelése KOI = 470 m 3 x 1,33 kg KOI/m 3 = 625,1 kg/d BOI 5 = 470 m 3 x 0,667 kgboi 5 /m 3 = 313,5 kg/d NH 4 -N = 470 m 3 x 0,1 kgnh 4 -N/m 3 = 47,0 kg/d P ö = 470 m 3 x 0,018 kgp ö /m 3 = 8,46 kg/d N ö = 470 m 3 x 0,12 kgn ö /m 3 = 56,4 kg/d LeA = 470 m 3 x 0,50 kglea/m 3 = 235,0 kg/d A telep összes hidraulikai terhelése: 470 m 3 /d Minőségi adatok Összes szerves és szervetlenanyag terhelés: KOI = 625,1 kg/d = 1330 mg/l BOI 5 = 313,5 kg/d = 667 mg/l NH 4 -N = 47.0 kg/d = 100 mg/l N ö = 56,4 kg/d = 120 mg/l P ö = 8,46 kg/d = 18,0 mg/l LeA = 235,0 kg/d = 500 mg/l

6 6 Tisztítási határértékek A tisztítási határértékek a 28/2004.(XII.25.) KvVM rendelet alapján az időszakos vízfolyás, mint befogadó határértékeinek kell megfelelnie, amelynek fő paraméterei az alábbiak. ph 6,5-9 KOI 75 mg/l BOI5 25 mg/l LeA 50 mg/l P ö 5 mg/l NH 4 -N 5 mg/l ön 25 mg/l SZOE 5 mg/l, technológiai határértékek: ( LE) KOI 125 mg/l BOI 5 25 mg/l LeA 35 mg/l 2015 évben megtisztított szennyvíz mennyisége: m3.

7 7 FELÚJÍTÁSI ÉS PÓTLÁSI TERV A víziközmű-szolgáltatásról szóló évi CCIX törvény 11. (1) értelmében a víziközmű szolgáltatás hosszú távú biztosíthatósága érdekében a fenntartható fejlődés szempontjaira tekintettel víziközmű-szolgáltatási ágazatonként tizenöt éves időtávra gördülő fejlesztési tervet kell készíteni. A gördülő fejlesztési terv felújítási és pótlási tervből, valamint beruházási tervből áll. A gördülő fejlesztési terv készítésekor az üzemeltetés során felmerült értéknövelő felújításoknak, fejlesztési igényeknek megfelelően a legfontosabb beruházási, felújítási és pótlási munkákat irányozzuk elő. Az előre tervezhető munkák során elsődlegesen az üzembiztonságot, majd az értékmegőrzésre irányuló beruházási, felújításai és pótlási feladatokat állítottuk össze azok fontossági sorrendjét figyelembe véve. I. Ütem évben tervezett felújítások, pótlások Rövidtávú felújítási és pótlási terv Vkr. azonosító F-SZV Víziközmű objektum csoportbontás szerint Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Felújítás és pótlás megnevezése Szennyvízátemelők felújítása, pótlása szintérzékelőinek Vízjogi Tervezett nettó létesítési költség (e Ft) engedély Javasolt forrás évi 2016 évben tervezett felújítások és pótlások összesen: Ft II. Ütem évben tervezett felújítások és pótlások Középtávú felújítási és pótlási terv Vkr. azonosító F-SZV F-SZV F-SZV Víziközmű objektum csoportbontás szerint Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Felújítás és pótlás megnevezése Átemelő-szivattyúk javítása, pótlása Átemelő szivattyúk javítása, pótlása Átemelő szivattyúk javítása, pótlása Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás évi évi évi F-SZV Szennyvízelvezetés Aknafedlapok pótlása évi

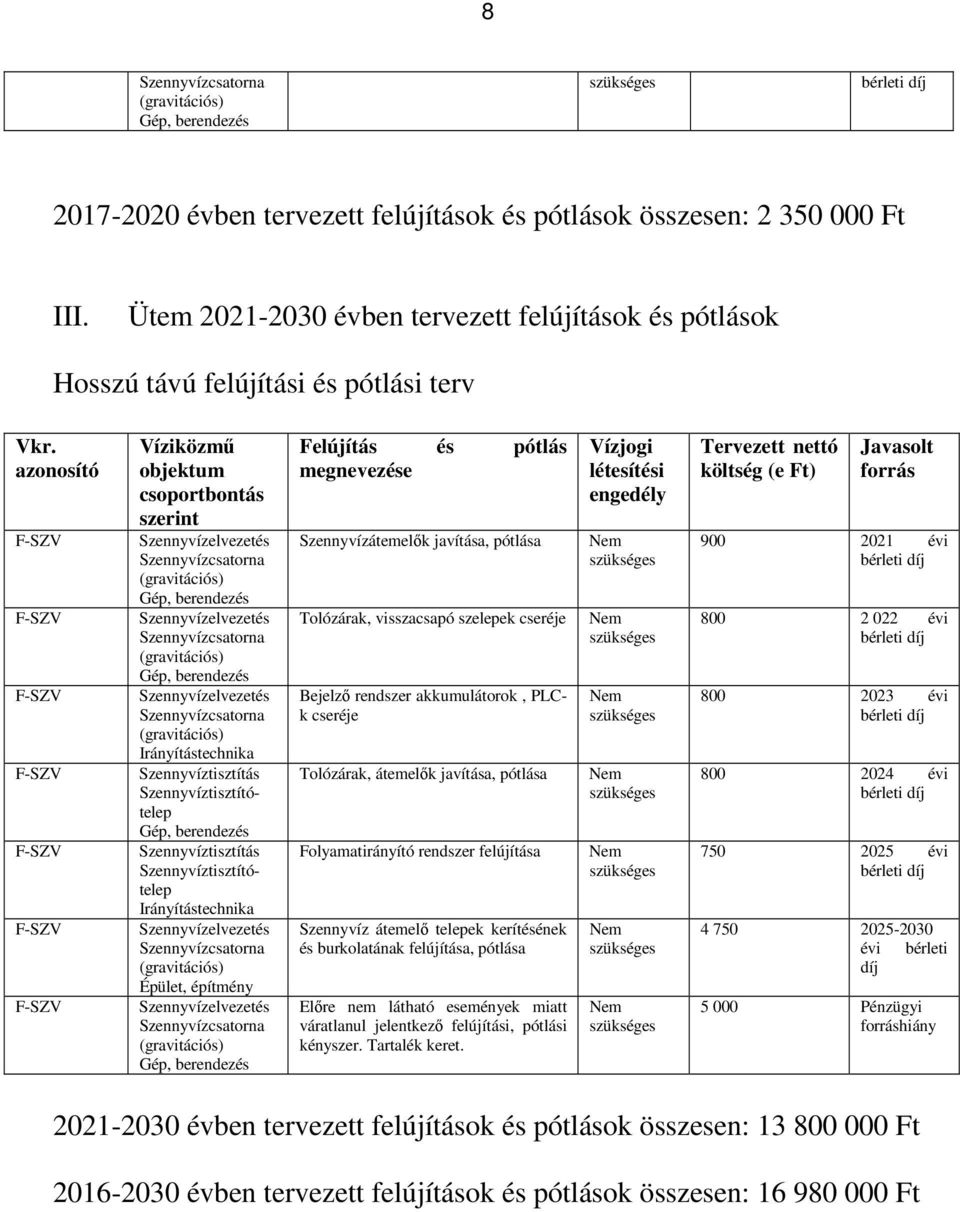

8 8 Szennyvízcsatorna (gravitációs) Gép, berendezés évben tervezett felújítások és pótlások összesen: Ft III. Ütem évben tervezett felújítások és pótlások Hosszú távú felújítási és pótlási terv Vkr. azonosító F-SZV F-SZV F-SZV F-SZV F-SZV F-SZV F-SZV Víziközmű objektum csoportbontás szerint Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Irányítástechnika Szennyvíztisztítás Szennyvíztisztítótelep Gép, berendezés Szennyvíztisztítás Szennyvíztisztítótelep Irányítástechnika Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Épület, építmény Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Felújítás és pótlás megnevezése Szennyvízátemelők javítása, pótlása Tolózárak, visszacsapó szelepek cseréje Bejelző rendszer akkumulátorok, PLCk cseréje Tolózárak, átemelők javítása, pótlása Folyamatirányító rendszer felújítása Szennyvíz átemelő telepek kerítésének és burkolatának felújítása, pótlása Előre nem látható események miatt váratlanul jelentkező felújítási, pótlási kényszer. Tartalék keret. Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás évi évi évi évi évi évi bérleti díj Pénzügyi évben tervezett felújítások és pótlások összesen: Ft évben tervezett felújítások és pótlások összesen: Ft

9 9 BERUHÁZÁSI TERV I. Ütem 2016-ban tervezett beruházások Rövidtávú beruházási terv Vkr. azonosító F-SZV Víziközmű objektum csoportbontás szerint Szennyvízelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Beruházás megnevezése Végátemelő tartalékszivattyú beszerzés Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Pénzügyi 2016 évben tervezett beruházások összesen: Ft II. Ütem évben tervezett beruházások Középtávú beruházási terv Vkr. azonosító F-SZV F-SZV Víziközmű objektum csoportbontás szerint Szennyvíztisztítás Szennyvíztisztítótelep Irányítástechnika, energiaellátás Szennyvíztisztítás Szennyvíztisztítótelep Gép berendezés Beruházás megnevezése Napelem rendszer kiépítése Szennyvíziszap elhelyezés végleges megoldása Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Pénzügyi Szükséges Pénzügyi évben tervezett beruházások összesen: Ft III. Ütem évben tervezett beruházások Hosszú távú beruházási terv Vkr. azonosító F-SZV Víziközmű objektum csoportbontás szerint Szennyelvezetés Szennyvízcsatorna (gravitációs) Gép, berendezés Beruházás megnevezése Átemelők kamerarendszerének kiépítése Vízjogi létesítési engedély Becsült nettó költség (e Ft) Javasolt forrás Pénzügyi évben tervezett beruházások összesen: Ft évben tervezett beruházások összesen: Ft

10 10 ÖSSZEFOGLALÁS A településen működő szennyvíz-rendszerre vonatkozó felújítási és pótlási, illetve beruházási terv közép- és hosszú távú időszakában foglalt tételek műszaki indoklása: település szennyvízrendszere korszerűnek mondható. A szennyvízhálózat időszakban épült, műanyag csövekből. A csatorna ellátottság teljes körű. A tisztítótelep 2015 évben lett korszerűsítve, működése jó. Későbbiek folyamán ezen rendszerek műszaki szinten tartása a feladat. A tisztítótelepen a víztelenített iszap üzemi komposztálása és megfelelő elhelyezésének kialakítása jelent hosszabb távon feladatot. A földesi szennyvízrendszeren tervezett felújítások, pótlások és beruházások 15 évre vonatkoztatott összesítő adatai F-SZV Tervezett felújítási, pótlási 12 munkák száma (db Tervezett felújítási, pótlási munkák összköltsége (Ft) Tervezett beruházások száma (db) 4 Tervezett beruházások összköltsége (Ft) Mindösszesen:

11 11 Víziközmű objektum csoportosítás 1. Felszin alatti vízkivétel 1.1. Épület. építmény 1.2. Gép, berendezés 1.3. Irányítástechnika, energiaellátás 2. Vízműtelep és vízkezelő létesítmények 2.1. Vízműtelep Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 2.2. Vízkezelő létesítmények Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 3. Vízelosztás 3.1. Ivóvízhálózat Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 3.2. Víztározók Épület, építmény 3.2,2. Gép, berendezés Irányítástechnika, energiaellátás 3.3. Nyomásfokozók Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 4. Szennyvíz elvezetés 4.1, Szennyvízcsatorna (gravitációs) Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 4.2. Szennyvízcsatorna (kényszeráramoltatású) 4,2,1, Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 4.3. Szennyvízátemelők Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 5. Szennyvíztisztítás 5.1. Szennyvíztisztító-telep Épület, építmény Gép, berendezés 5.1,3. Irányítástechnika, energiaellátás

12 12 FELÚJÍTÁSOK ÉS PÓTLÁSOK ÖSSZEFOGLALÓ TÁBLÁZATA A tervet benyújtó szervezet megnevezése: Víziközmű-szolgáltató megnevezése:hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű szolgáltatási ágazat megnevezése: Szennyvíz Véleményező fél megnevezése: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű rendszer kódja: F-SZV A B C D E F G H I Felújítás és pótlás Vízjogi Az érintett Tervezett Forrás Megvalósítás Tervezett A beruházás ütemezése tervezési időszak évei szerint megnevezése üzemeltetés ellátásért nettó megneve időtartama időtáv i/fennmarad felelős(ök) költség zése Kezdés Befejezé Rövid/kö ási megnevezése (e Ft) s zép/hoss engedély zú száma Fonto ssági sorre nd 1. Előre nem tervezhető események miatt váratlanul jelentkező pótlási kényszer. Tartalék keret. 2. Átemelő szivattyúk javítása, pótlása 3. Átemelő szivattyúk javíztása, pótlása 4. Átemelő szivattyúk javítása, pótlása 5. Aknafedlapok pótlása 6. Szennyvíz átemelők javítása, pótlása 7. Tolózárak, visszacsapó szelepek cseréje Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a évi évi évi évi évi évi évi rövidtávú x Közép x Közép x Közép x Közép x Hosszú x Hosszú x 3 0

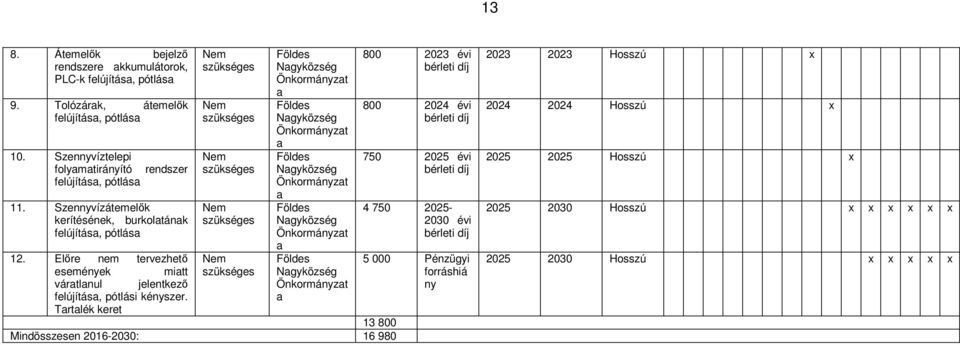

13 13 8. Átemelők bejelző rendszere akkumulátorok, PLC-k felújítása, pótlása 9. Tolózárak, átemelők felújítása, pótlása 10. Szennyvíztelepi folyamatirányító rendszer felújítása, pótlása 11. Szennyvízátemelők kerítésének, burkolatának felújítása, pótlása 12. Előre nem tervezhető események miatt váratlanul jelentkező felújítása, pótlási kényszer. Tartalék keret Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Mindösszesen : évi évi évi évi Pénzügyi forráshiá ny Hosszú x Hosszú x Hosszú x Hosszú x x x x x x Hosszú x x x x x

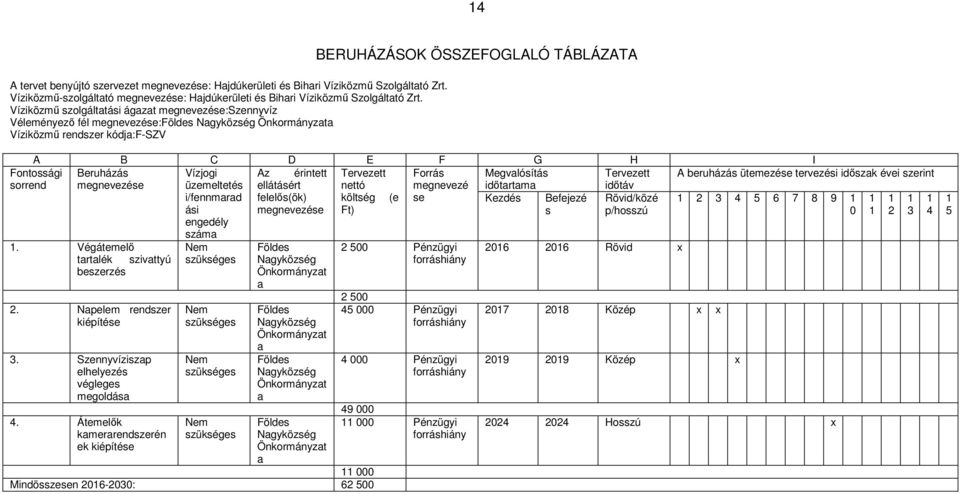

14 14 A tervet benyújtó szervezet megnevezése: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű-szolgáltató megnevezése: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű szolgáltatási ágazat megnevezése:szennyvíz Véleményező fél megnevezése: Víziközmű rendszer kódja:f-szv BERUHÁZÁSOK ÖSSZEFOGLALÓ TÁBLÁZATA A B C D E F G H I Beruházás Vízjogi Az érintett Tervezett Forrás Megvalósítás Tervezett A beruházás ütemezése tervezési időszak évei szerint megnevezése üzemeltetés ellátásért nettó megnevezé időtartama időtáv i/fennmarad felelős(ök) költség (e se Kezdés Befejezé Rövid/közé ási megnevezése Ft) s p/hosszú engedély száma Fontossági sorrend 1. Végátemelő tartalék szivattyú beszerzés 2. Napelem rendszer kiépítése 3. Szennyvíziszap elhelyezés végleges megoldása 4. Átemelők kamerarendszerén ek kiépítése Önkormányzat a Önkormányzat a Önkormányzat a Önkormányzat a Mindösszesen : Pénzügyi Pénzügyi Pénzügyi Pénzügyi Rövid x Közép x x Közép x Hosszú x 1 5

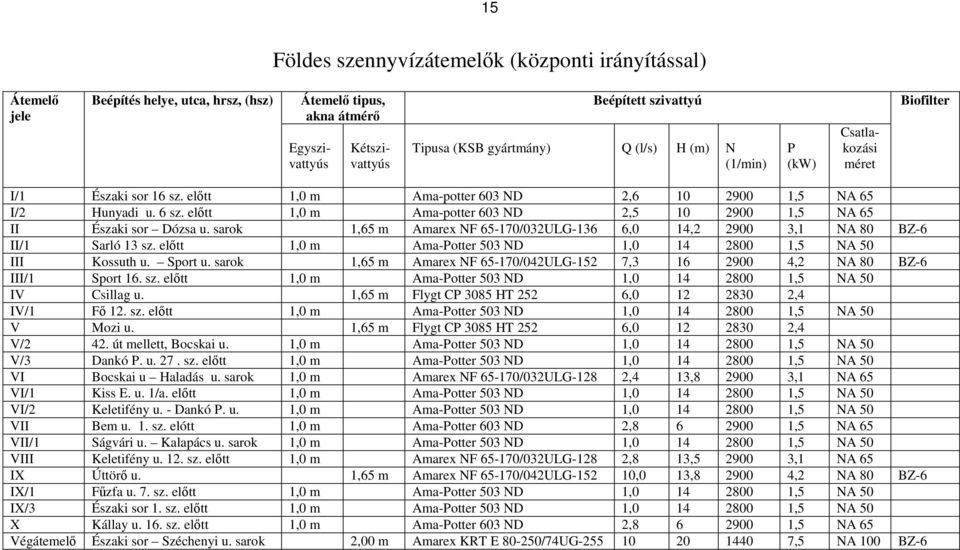

15 15 szennyvízátemelők (központi irányítással) Átemelő jele Beépítés helye, utca, hrsz, (hsz) Átemelő tipus, akna átmérő Beépített szivattyú Tipusa (KSB gyártmány) Q (l/s) H (m) N (1/min) P (kw) Egyszivattyús Kétszivattyús Csatlakozási méret Biofilter I/1 Északi sor 16 sz. előtt 1,0 m Ama-potter 603 ND 2, ,5 NA 65 I/2 Hunyadi u. 6 sz. előtt 1,0 m Ama-potter 603 ND 2, ,5 NA 65 II Északi sor Dózsa u. sarok 1,65 m Amarex NF /032ULG-136 6,0 14, ,1 NA 80 BZ-6 II/1 Sarló 13 sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 III Kossuth u. Sport u. sarok 1,65 m Amarex NF /042ULG-152 7, ,2 NA 80 BZ-6 III/1 Sport 16. sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 IV Csillag u. 1,65 m Flygt CP 3085 HT 252 6, ,4 IV/1 Fő 12. sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 V Mozi u. 1,65 m Flygt CP 3085 HT 252 6, ,4 V/2 42. út mellett, Bocskai u. 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 V/3 Dankó P. u. 27. sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 VI Bocskai u Haladás u. sarok 1,0 m Amarex NF /032ULG-128 2,4 13, ,1 NA 65 VI/1 Kiss E. u. 1/a. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 VI/2 Keletifény u. - Dankó P. u. 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 VII Bem u. 1. sz. elótt 1,0 m Ama-Potter 603 ND 2, ,5 NA 65 VII/1 Ságvári u. Kalapács u. sarok 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 VIII Keletifény u. 12. sz. előtt 1,0 m Amarex NF /032ULG-128 2,8 13, ,1 NA 65 IX Úttörő u. 1,65 m Amarex NF /042ULG ,0 13, ,2 NA 80 BZ-6 IX/1 Fűzfa u. 7. sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 IX/3 Északi sor 1. sz. előtt 1,0 m Ama-Potter 503 ND 1, ,5 NA 50 X Kállay u. 16. sz. előtt 1,0 m Ama-Potter 603 ND 2, ,5 NA 65 Végátemelő Északi sor Széchenyi u. sarok 2,00 m Amarex KRT E /74UG ,5 NA 100 BZ-6

16 16 Iktatószám: FÖLDES KÖZSÉG KÖZMŰVES IVÓVÍZELLÁTÁS GÖRDÜLŐ FEJLESZTÉSI TERVE ÉV, január 12. VKR kód: Üzemeltető: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt.

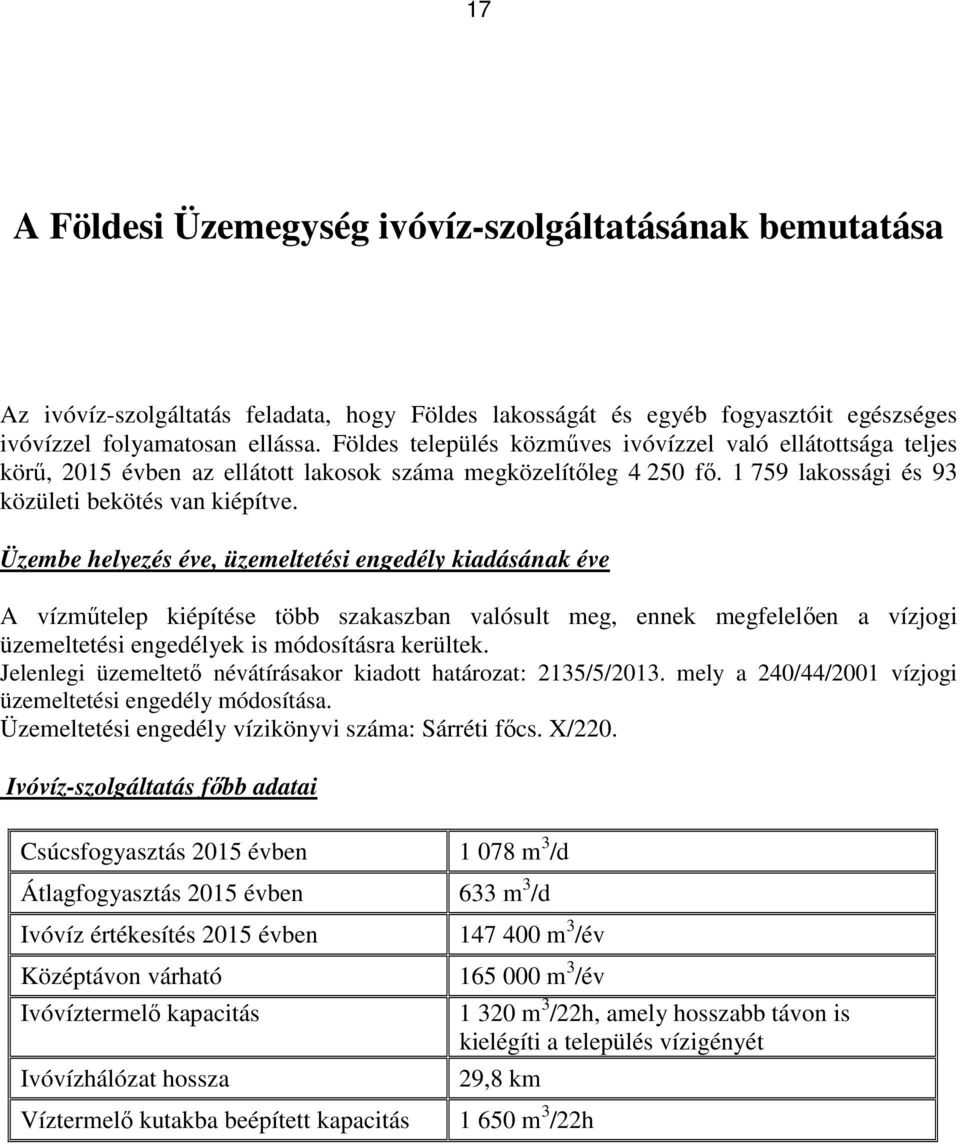

17 17 A i Üzemegység ivóvíz-szolgáltatásának bemutatása Az ivóvíz-szolgáltatás feladata, hogy lakosságát és egyéb fogyasztóit egészséges ivóvízzel folyamatosan ellássa. település közműves ivóvízzel való ellátottsága teljes körű, 2015 évben az ellátott lakosok száma megközelítőleg fő lakossági és 93 közületi bekötés van kiépítve. Üzembe helyezés éve, üzemeltetési engedély kiadásának éve A vízműtelep kiépítése több szakaszban valósult meg, ennek megfelelően a vízjogi üzemeltetési engedélyek is módosításra kerültek. Jelenlegi üzemeltető névátírásakor kiadott határozat: 2135/5/2013. mely a 240/44/2001 vízjogi üzemeltetési engedély módosítása. Üzemeltetési engedély vízikönyvi száma: Sárréti főcs. X/220. Ivóvíz-szolgáltatás főbb adatai Csúcsfogyasztás 2015 évben m 3 /d Átlagfogyasztás 2015 évben 633 m 3 /d Ivóvíz értékesítés 2015 évben Középtávon várható Ivóvíztermelő kapacitás Ivóvízhálózat hossza m 3 /év m 3 /év m 3 /22h, amely hosszabb távon is kielégíti a település vízigényét 29,8 km Víztermelő kutakba beépített kapacitás m 3 /22h

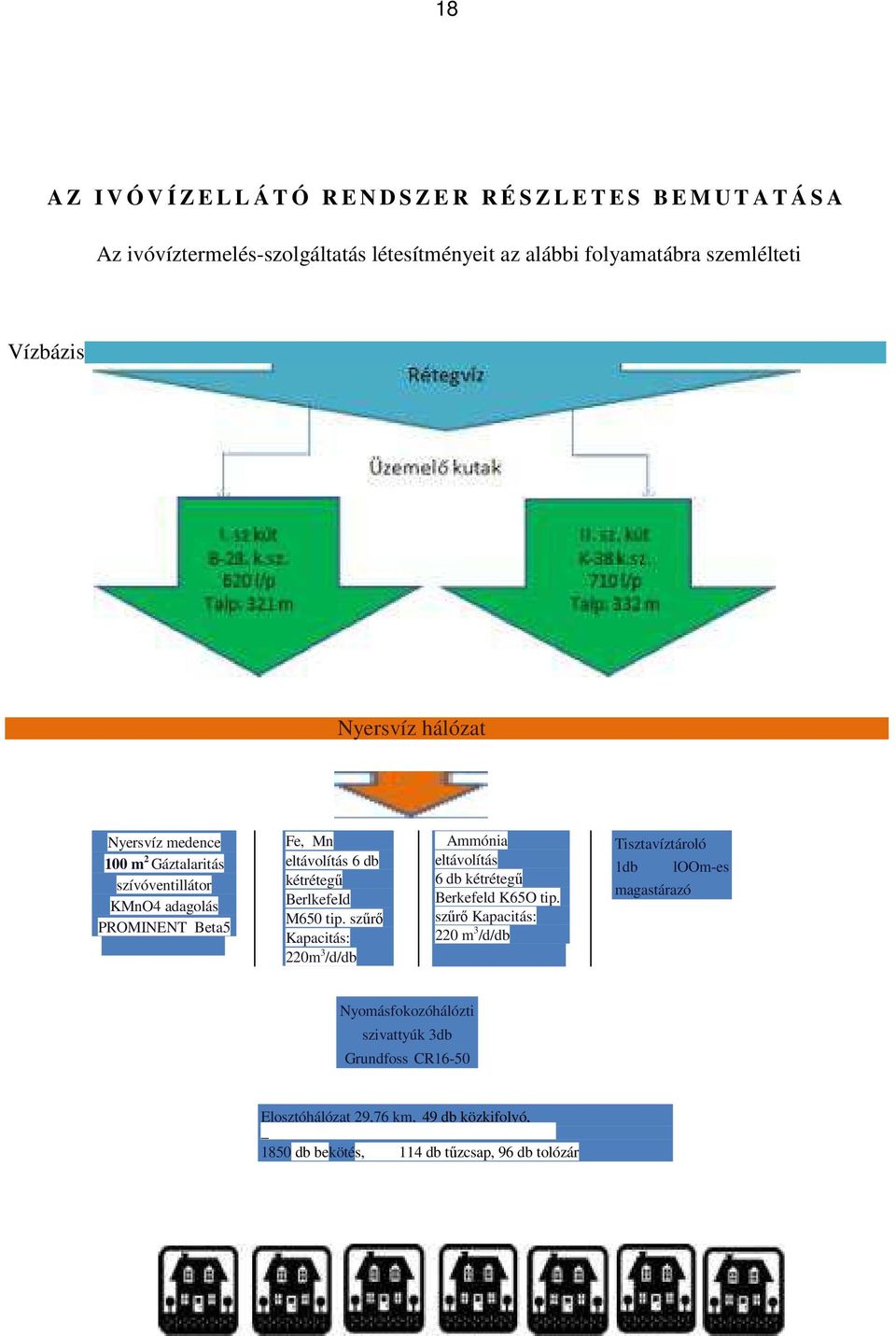

18 18 A Z I V Ó V Í Z E L L Á T Ó R E N D S Z E R R É S Z L E T E S B E M U T A T Á S A Az ivóvíztermelés-szolgáltatás létesítményeit az alábbi folyamatábra szemlélteti Vízbázis Nyersvíz hálózat Nyersvíz medence 100 m 2 Gáztalaritás szívóventillátor KMnO4 adagolás PROMINENT Beta5 Fe, Mn eltávolítás 6 db kétrétegű BerlkefeId M650 tip. szűrő Kapacitás: 220m 3 /d/db Ammónia eltávolítás 6 db kétrétegű Berkefeld K65O tip. szűrő Kapacitás: 220 m 3 /d/db Tisztavíztároló 1db loom-es magastárazó Nyomásfokozóhálózti szivattyúk 3db Grundfoss CR16-50 Elosztóhálózat 29,76 km, 49 db közkifolyó, _ 1850 db bekötés, 114 db tűzcsap, 96 db tolózár

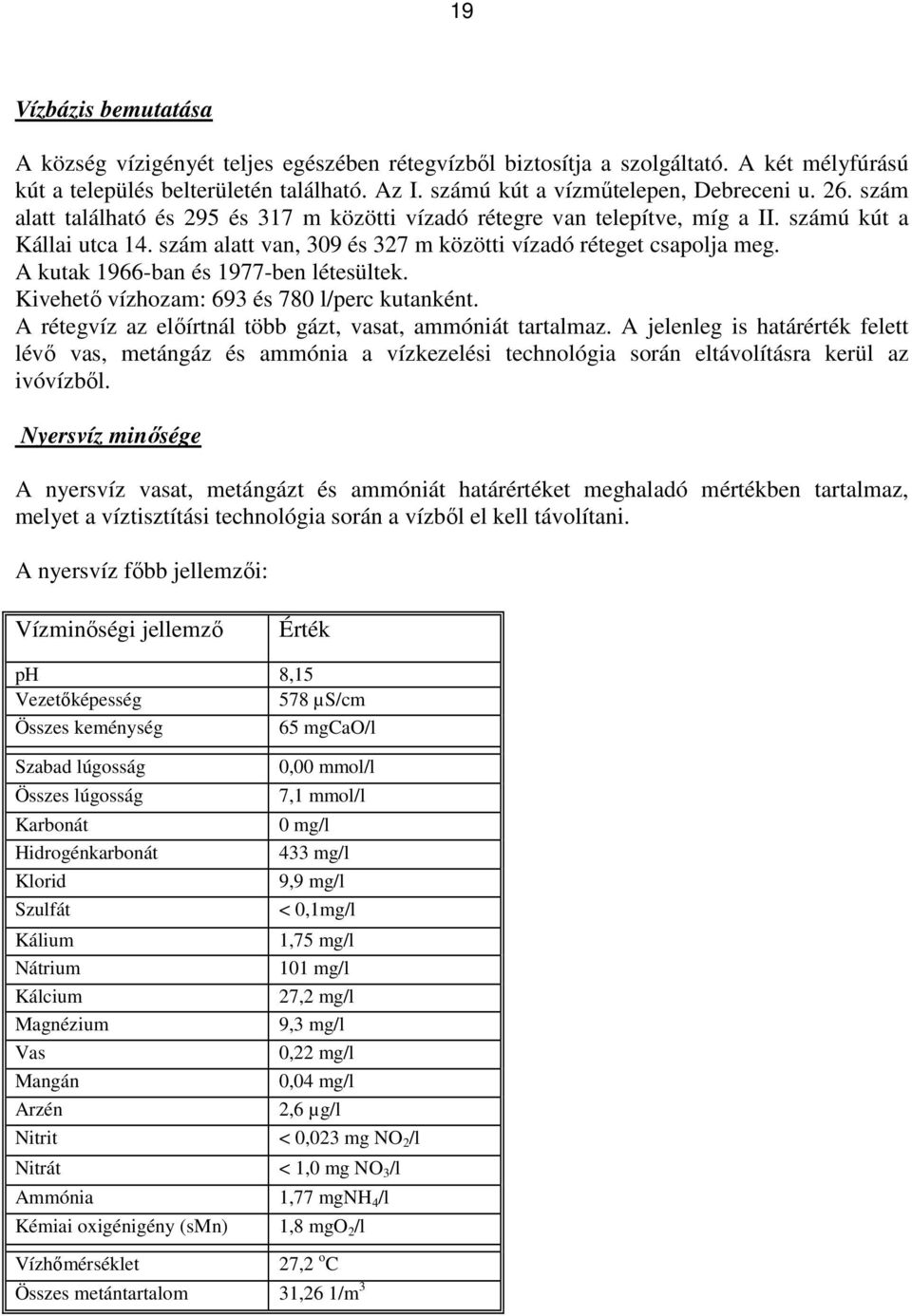

19 19 Vízbázis bemutatása A község vízigényét teljes egészében rétegvízből biztosítja a szolgáltató. A két mélyfúrású kút a település belterületén található. Az I. számú kút a vízműtelepen, Debreceni u. 26. szám alatt található és 295 és 317 m közötti vízadó rétegre van telepítve, míg a II. számú kút a Kállai utca 14. szám alatt van, 309 és 327 m közötti vízadó réteget csapolja meg. A kutak 1966-ban és 1977-ben létesültek. Kivehető vízhozam: 693 és 780 l/perc kutanként. A rétegvíz az előírtnál több gázt, vasat, ammóniát tartalmaz. A jelenleg is határérték felett lévő vas, metángáz és ammónia a vízkezelési technológia során eltávolításra kerül az ivóvízből. Nyersvíz minősége A nyersvíz vasat, metángázt és ammóniát határértéket meghaladó mértékben tartalmaz, melyet a víztisztítási technológia során a vízből el kell távolítani. A nyersvíz főbb jellemzői: Vízminőségi jellemző Érték ph 8,15 Vezetőképesség 578 µs/cm Összes keménység 65 mgcao/l Szabad lúgosság Összes lúgosság Karbonát Hidrogénkarbonát Klorid Szulfát Kálium Nátrium Kálcium Magnézium Vas 0,00 mmol/l 7,1 mmol/l 0 mg/l 433 mg/l 9,9 mg/l < 0,1mg/l 1,75 mg/l 101 mg/l 27,2 mg/l 9,3 mg/l 0,22 mg/l Mangán 0,04 mg/l Arzén 2,6 µg/l Nitrit < 0,023 mg NO 2 /l Nitrát < 1,0 mg NO 3 /l Ammónia 1,77 mgnh 4 /l Kémiai oxigénigény (smn) 1,8 mgo 2 /l Vízhőmérséklet 27,2 o C Összes metántartalom 31,26 1/m 3

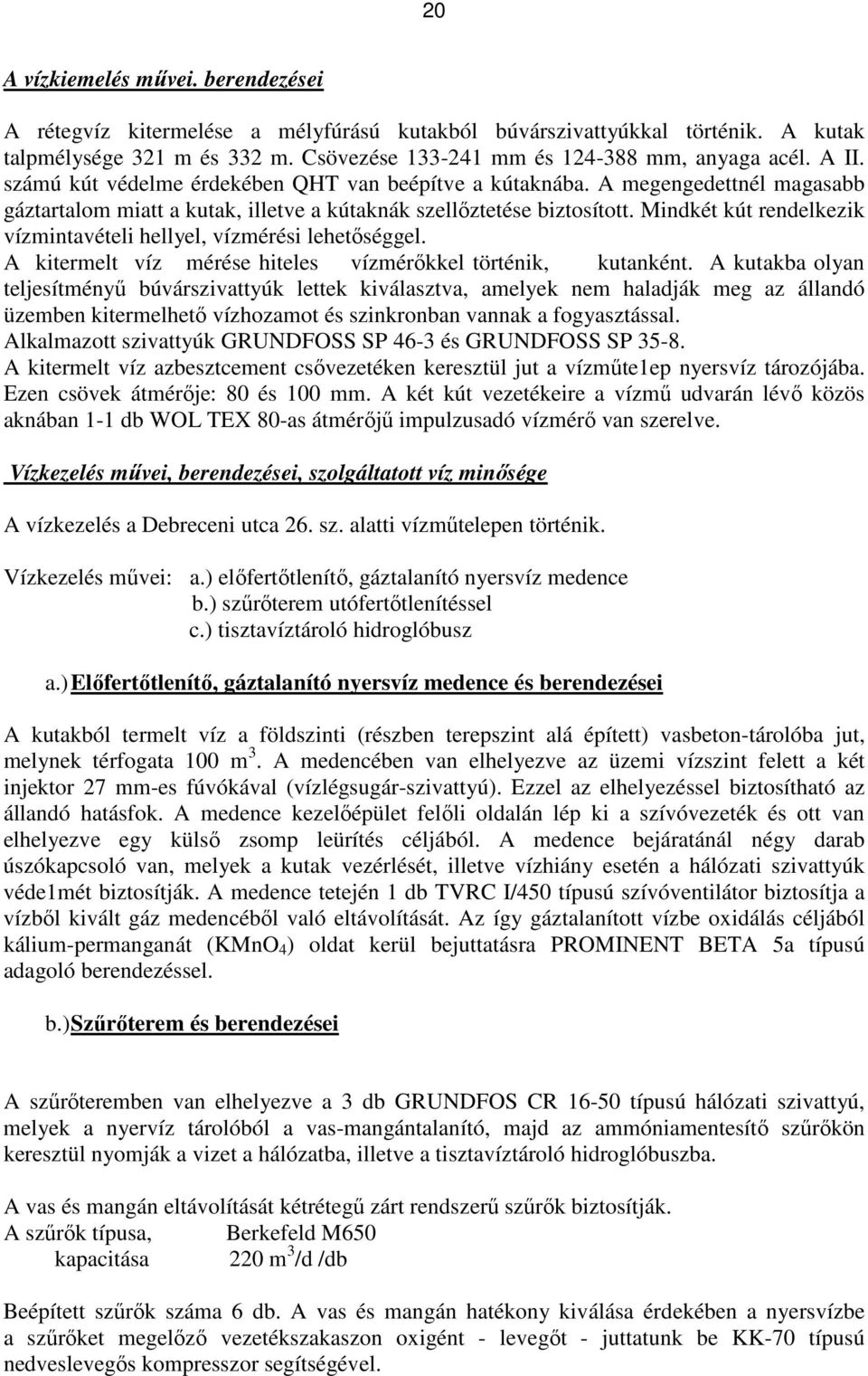

20 20 A vízkiemelés művei. berendezései A rétegvíz kitermelése a mélyfúrású kutakból búvárszivattyúkkal történik. A kutak talpmélysége 321 m és 332 m. Csövezése mm és mm, anyaga acél. A II. számú kút védelme érdekében QHT van beépítve a kútaknába. A megengedettnél magasabb gáztartalom miatt a kutak, illetve a kútaknák szellőztetése biztosított. Mindkét kút rendelkezik vízmintavételi hellyel, vízmérési lehetőséggel. A kitermelt víz mérése hiteles vízmérőkkel történik, kutanként. A kutakba olyan teljesítményű búvárszivattyúk lettek kiválasztva, amelyek nem haladják meg az állandó üzemben kitermelhető vízhozamot és szinkronban vannak a fogyasztással. Alkalmazott szivattyúk GRUNDFOSS SP 46-3 és GRUNDFOSS SP A kitermelt víz azbesztcement csővezetéken keresztül jut a vízműte1ep nyersvíz tározójába. Ezen csövek átmérője: 80 és 100 mm. A két kút vezetékeire a vízmű udvarán lévő közös aknában 1-1 db WOL TEX 80-as átmérőjű impulzusadó vízmérő van szerelve. Vízkezelés művei, berendezései, szolgáltatott víz minősége A vízkezelés a Debreceni utca 26. sz. alatti vízműtelepen történik. Vízkezelés művei: a.) előfertőtlenítő, gáztalanító nyersvíz medence b.) szűrőterem utófertőtlenítéssel c.) tisztavíztároló hidroglóbusz a.) Előfertőtlenítő, gáztalanító nyersvíz medence és berendezései A kutakból termelt víz a földszinti (részben terepszint alá épített) vasbeton-tárolóba jut, melynek térfogata 100 m 3. A medencében van elhelyezve az üzemi vízszint felett a két injektor 27 mm-es fúvókával (vízlégsugár-szivattyú). Ezzel az elhelyezéssel biztosítható az állandó hatásfok. A medence kezelőépület felőli oldalán lép ki a szívóvezeték és ott van elhelyezve egy külső zsomp leürítés céljából. A medence bejáratánál négy darab úszókapcsoló van, melyek a kutak vezérlését, illetve vízhiány esetén a hálózati szivattyúk véde1mét biztosítják. A medence tetején 1 db TVRC I/450 típusú szívóventilátor biztosítja a vízből kivált gáz medencéből való eltávolítását. Az így gáztalanított vízbe oxidálás céljából kálium-permanganát (KMnO 4 ) oldat kerül bejuttatásra PROMINENT BETA 5a típusú adagoló berendezéssel. b.) Szűrőterem és berendezései A szűrőteremben van elhelyezve a 3 db GRUNDFOS CR típusú hálózati szivattyú, melyek a nyervíz tárolóból a vas-mangántalanító, majd az ammóniamentesítő szűrőkön keresztül nyomják a vizet a hálózatba, illetve a tisztavíztároló hidroglóbuszba. A vas és mangán eltávolítását kétrétegű zárt rendszerű szűrők biztosítják. A szűrők típusa, Berkefeld M650 kapacitása 220 m 3 /d /db Beépített szűrők száma 6 db. A vas és mangán hatékony kiválása érdekében a nyersvízbe a szűrőket megelőző vezetékszakaszon oxigént - levegőt - juttatunk be KK-70 típusú nedveslevegős kompresszor segítségével.

21 21 Az ammónia-mentesítést szintén kétrétegű zárt rendszerű szűrők végzik. A szűrők típusa: Berkefeld K650 Kapacitása: 220 m 3 /d/db Beépített szűrők száma 6db. Az ammónia tartalom eltávolításának módja: ammónia oxidálása monoklóraminná és eltávolítása aktívszén szűrőn történő átvezetéssel. A tározómedencéből távozó nyersvíz klórozása a szivattyúházban a szívócsőbe épített statikus keverőn (Tetramix) keresztül történik. Az ammóniamentesítéshez és az utóklórozáshoz klórmennyiséget ELCLOZID LT 100 berendezés biztosítja, mely nátrium-kloridból (NaCl) elektrolízissel klóros vizet állít elő. Az előállított klóros vizet a törésponti klórozáshoz BERKEFELD HM típusú adagolószivattyú, míg az utóklórozáshoz BERKEFELD HM típusú adagolószivattyú szállítja. c.) Tisztavíztároló hidroglóbusz A 100 m 3 -es magastározó a vízműtelepen került felépítésre. Nyomáskiegyenlítő és tározó szerepet tölt be. A glóbusz természetes szellőztetéssel van ellátva, feltöltését a szűrőteremben lévő nyomásfokozó hálózati szivattyúk végzik A szolgáltatott ivóvíz az alábbi főbb vízminőségi jellemzőkkel kerül az elosztóhálózatba: Vízminőségi jellemző Érték Szín Halvány sárga (látszólagos szín: 10 mg/l Szag Szagtalan Íz Iható Ammónium 0,22 mg/l Nitrit 0,023mg/l Vas 0,01 mg/l Mangán 0.0 mg/l Vezetőképesség 616 µs/cm Keménység (CaO mg/l) 65 mg/l Szabad aktív klór 0,100 mg/l Kötött klór 0,300 mg/l KOI ps 1,3 mg/l E-coli O Telepszám 22 o C /ml Coliform baktérium O ph 8,0 Összes metán tartalom 1,77 l/m 3 Vízhőmérséklet 25,2 0 C

22 22 Ivóvíz hálózatra táplálása Az ivóvizet a vízműtelepen lévő víztározóból a hálózatba, illetve a víztoronyba szivattyúkkal juttatjuk ki a szűrőkön keresztül. A szűrőterembe 3 db GRUNDFOS CR-16 típusú szivattyú van telepítve. A szivattyúk kapacitása egyenként 18m 3 /h. Mindhárom szivattyú után QHT van beépítve a hálózat és a szűrők megóvása érdekében. A QHT nyomásszabályzást is lehetővé tesz, így a glóbusz kiesésekor a telep biztonsággal tud üzemelni. A szivattyúk két irányból vezéreltek. Amennyiben a nyersvíz tározó vízszintje kritikus szint alá csökken egy úszókapcsoló kikapcsolja a szivattyúkat, másrészt a glóbuszba szerelt úszókapcsolók vezérlik a három GRUNDFOS szivattyút. Tartalékként raktáron 1 szivattyú van. A hálózati betáplálási ponton 1 db WOLTEX 100-as átmérőjű impulzusadó vízmérő van beszerelve. Ivóvizelosztás létesítményének főbb adatai A község ivóvízhálózata m, melyen 96 db tolózár és 114 db elsősorban földalatti tűzcsap és 49 db közkifolyó van. Az ivóvízhálózat anyag és méret szerinti kimutatását az alábbi táblázat mutatja be: NÉVLEGES ÁTMÉRŐ(MM) AZBESZTCEMENT (M) KM PVC (M) ÖSSZESEN (M) Összesen Üzemirányítás Az ivóvíz-szolgáltatásban a különböző technológiai folyamatok irányítása kézi vezérléssel történik, kivéve a kálium-permanganát adagolót, melyet a kutakra szerelt impulzusadó vízóra vezérel, illetve az utóklór adagolót és az ammónia oxidációjához klóroldat adagolószivattyúját, amit a hálózati betáplálási pontra szerelt impulzusadó vízóra vezérel. Energia ellátás A technológiai folyamatok működtetéséhez elektromos energia, melyet a vízműtelep előtt lévő áramszolgáltató kezelésében álló oszlopról biztosítunk földkábelen. A telep villamos energia ellátása egy irányból biztosított. Biztonsági tartalék a vízműtelepen lévő 30 KW teljesítményű mobil diesel áramfejlesztő aggregátor, mely hálózati zavar esetén biztosítja a vízműtelep és a kutak áramellátását. Vízműtelepen az elektromos kapcsolószekrény épületen belül helyezkedik el, míg a kutaknál szabadon álló kapcsolószekrények üzemelnek. Épületen belül a kábelek kábelcsatornában vannak elhelyezve.

23 23 FELÚJÍTÁSI ÉS PÓTLÁSI TERV A víziközmű-szolgáltatásról szóló évi CCIX törvény 11. (1) értelmében a víziközmű szolgáltatás hosszú távú biztosíthatósága érdekében a fenntartható fejlődés szempontjaira tekintettel víziközmű-szolgáltatási ágazatonként tizenöt éves időtávra gördülő fejlesztési tervet kell készíteni. A gördülő fejlesztési terv felújítási és pótlási tervből, valamint beruházási tervből áll. A gördülő fejlesztési terv készítésekor az üzemeltetés során felmerült értéknövelő felújításoknak, fejlesztési igényeknek megfelelően a legfontosabb beruházási, felújítási és pótlási munkákat irányozzuk elő. Az előre tervezhető munkák során elsődlegesen az üzembiztonságot, majd az értékmegőrzésre irányuló beruházási, felújításai és pótlási feladatokat állítottuk össze azok fontossági sorrendjét figyelembe véve. I. Ütem évben tervezett felújítások, pótlások Rövidtávú felújítási és pótlási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Ivóvízhálózat Épület építmény Felújítás és pótlás megnevezése Előre nem látható események miatt váratlanul jelentkező felújítási, pótlási kényszer. Tartalék keret. Szivacsos mosatás lehetőségének kialakítása 2 helyen Vízjogi létesítési engedély Becsült nettó költség (e Ft) Javasolt forrás évi évi 2016 évben tervezett felújítások és pótlások összesen: Ft II. Ütem évben tervezett felújítások és pótlások Középtávú felújítási és pótlási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Vízműtelep és vízkezelő létesítmények Építmények Felújítás és pótlás megnevezése Vízműtelep iroda szociális épület külső homlokzat javítás, tető szigetelés, felújítás Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás évi Vízműtelep és Aktív-szén szűrőtöltet csere évi

24 24 vízkezelő létesítmények Gép, berendezés Felszín alatti vízkivétel Gép, berendezés Víztározók Épület, építmény Ivóvízhálózat Épület, építmény Vízelosztás Ivóvízhálózat Építmények II. számú kút köpenycső javítása Hídroglóbusz teljes felújítása AC vezeték cseréje bekötővezetékekkel, tolózárakkal, tűzcsapokkal ( m) Előre nem tervezhető események miatt váratlanul jelentkező felújítási, pótlási kényszer. Tartalék keret évi évi Szükséges Pénzügyi évi bérleti díj évben tervezett felújítások és pótlások összesen: Ft. III. Ütem évben tervezett felújítások és pótlások Hosszú távú felújítási és pótlási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Vízműtelep Épület, építmény Vízműtelep Irányítástechnika Ivóvízhálózat Irányítástechnika Ivóvízhálózat Irányítástechnika Ivóvízhálózat Irányítástechnika Vízelosztásztás Nyomásfokozók Gép, berendezés Felújítás és pótlás megnevezése Vízmű épület nyílászáró csere Kamerás biztonsági rendszer kiépítése Vízmérők cseréje jeladós vízmérőkre Vízmérők cseréje jeladós vízmérőkre Vízmérők cseréje jeladós vízmérőkre Nyomásfokozó szivattyúk teljes felújítása Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Pénzügyi évi Pénzügyi Pénzügyi Pénzügyi évi Vízműtelep Épület, építmény Vízműtelep Épület, építmény Vízelosztás Ivóvízhálózat Építmények Csapadék levezető csatorna felújítása, pótlása Vízműtelep kerítésének felújítása Előre nem tervezhető események miatt váratlanul jelentkező felújítási, pótlási kényszer. Tartalék keret évi évi évi évben tervezett felújítások és pótlások összesen: Ft évben tervezett felújítások és pótlások összesen: Ft

25 25 BERUHÁZÁSI TERV II. Ütem 2016-ban tervezett beruházások Rövidtávú beruházási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Felszín alatti vízkivétel Gép, berendezés Beruházás megnevezése Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Búvárszivattyú beszerzés I. kútba Pénzügyi 2016 évben tervezett beruházások összesen: Ft III. Ütem évben tervezett beruházások Középtávú beruházási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Vízelosztás Ivóvíz hálózat Irányítástechnika Vízműtelep Irányítástechnika, energiaellátás Vízműtelep Irányítástechnika, energiaellátás Beruházás megnevezése Közműegyeztetett digitális térkép elkészíttetése Napelem rendszer telepítése a vízmű épület tetőszerkezetére Vízműtelep irányítástechnikai rendszerének kiépítése Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Pénzügyi Pénzügyi Pénzügyi évben tervezett beruházások összesen: Ft IV. Ütem évben tervezett beruházások Hosszú távú beruházási terv Vkr. azonosító Víziközmű objektum csoportbontás szerint Vízkezelő létesítmények Gép berendezés Vízkezelő létesítmények Gép berendezés Felszin alatti vízkivétel Gép, berendezés Beruházás megnevezése Vízjogi létesítési engedély Tervezett nettó költség (e Ft) Javasolt forrás Klórelőállító berendezés beszerzése Pénzügyi UV berendezés beszerzése, beépítése Pénzügyi 3 db mélyfúrású kút létesítése Szükséges Pénzügyi évben tervezett beruházások összesen: Ft évben tervezett beruházások összesen: Ft

26 26 ÖSSZEFOGLALÁS A településen működő ivóvíz-rendszerre vonatkozó felújítási és pótlási, illetve beruházási terv közép- és hosszú távú időszakában foglalt tételek műszaki indoklása település ivóvízhálózatának túlnyomó része az 1960-as években került beépítésre. A meghibásodások, illetve a másodlagos szennyeződésekre való érzékenység miatt a csövek cseréje a Gördülő Fejlesztési Tervben megjelölt időszakban szükségszerű és indokolt. A kutak kisebb talpmélységű kutakkal való kiváltása szintén elengedhetetlen, mivel a meglévő kutak vize meleg és olyan szennyezőanyagokat tartalmaz (ammónia, metán), melyek eltávolítása költséges és másodlagos szennyezés forrásai lehetnek (nitrit, THM, baktériumok stb.) Az egészséges ivóvízellátás feltétele a megfelelő fertőtlenítés. Jelenlegi rendszer nátrium-hypokloridra épül, amely a szolgáltatott víz ízére és szagára negatívan hat. Megfelelő klóros víz előállításához indokolt egy klórelőállító berendezés üzembe helyezése. A víziközmű rendszeren tervezett felújítások, pótlások és beruházások 15 évre vonatkoztatott összesítő adatai Tervezett felújítási, pótlási 17 munkák száma (db Tervezett felújítási, pótlási munkák összköltsége (Ft) Tervezett beruházások száma 7 (db) Tervezett beruházások összköltsége (Ft) Mindösszesen:

27 27 Víziközmű objektum csoportosítás 6. Felszin alatti vízkivétel 1.1. Épület. építmény 1.2. Gép, berendezés 1.3. Irányítástechnika, energiaellátás 7. Vízműtelep és vízkezelő létesítmények 2.1. Vízműtelep Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 2.2. Vízkezelő létesítmények Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 8. Vízelosztás 3.1. Ivóvízhálózat Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 3.2. Víztározók Épület, építmény 3.2,2. Gép, berendezés Irányítástechnika, energiaellátás 3.3. Nyomásfokozók Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 9. Szennyvíz elvezetés 4.1, Szennyvízcsatorna (gravitációs) Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 4.2. Szennyvízcsatorna (kényszeráramoltatású) 4,2,1, Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 4.3. Szennyvízátemelők Épület, építmény Gép, berendezés Irányítástechnika, energiaellátás 10. Szennyvíztisztítás 5.1. Szennyvíztisztító-telep Épület, építmény Gép, berendezés 5.1,3. Irányítástechnika, energiaellátás

28 28 FELÚJÍTÁSOK ÉS PÓTLÁSOK ÖSSZEFOGLALÓ TÁBLÁZATA A tervet benyújtó szervezet megnevezése: Víziközmű-szolgáltató megnevezése:hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű szolgáltatási ágazat megnevezése: Ivóvíz Véleményező fél megnevezése: Hajdúkerületi és Bihari Víziközmű szolgáltató Zrt. Víziközmű rendszer kódja: A B C D E F G H I Felújítás és pótlás Vízjogi Az érintett Tervezett Forrás Megvalósítás időtartama Tervezett A beruházás ütemezése tervezési időszak évei szerint megnevezése üzemeltetési/ ellátásért nettó megneve időtáv fennmaradási felelős(ök) költség zése Kezdés Befejezés Rövid/köz engedély megnevezése (e Ft) ép/hosszú száma Fontossági sorrend 1. Előre nem tervezhető események miatt váratlanul jelentkező pótlási kényszer. Tartalék keret. 2. Szivacsos mosatás lehetőségének kialakítása a hálózat 2 pontján 3. Vízműtelep iroda, szociális épületkülső homlokzat javítás, tető szigetelés 4. Aktívszén szűrőtöltet csere 5. II. számú kút köpenycső felújítás 6 Hidroglóbusz felújítása 7. AC vezeték cseréje bekötővezetékekkel, tolózárakkal, tűzcsapokkal ( fm) 8. Előre nem tervezhető események miatt váratlanul jelentkező felújításai, pótlási kényszer. Tartalék keret. Szükséges évi évi évi évi évi évi Pénzügyi forráshiá ny évi rövidtávú x x Közép x Közép x Közép x Közép x Közép x Közép x x x x

29 29 9. Vízmű épület nyilázáró csere 10. Kamerás biztonsági rendszer kiépítésa 11. Vízmérők cseréje jeladós vízmérőkre 12. Vízmérők cseréje jeladós vízmérőkre 13. Vízmérők cseréje jeladós vízmérőkre 14. Nyomásfokozó szivattyúk teljes felújítása 15. Vízműtelep épület csapadékvíz csatorna felújítása, pótlása 16. Vízműtelep kerítésének teljes felújítása, pótlása 17. Előre nem tervezhető események miatt váratlanul jelentkező felújítása, pótlási kényszer. Tartalék keret Mindösszesen : Pénzügyi forráshiá ny évi Pénzügyi forráshiá ny Pénzügyi forráshiá ny Pénzügyi forráshiá ny évi évi évi évi Hosszú x Hosszú x Hosszú x Hosszú x Hosszú x Hosszú x Hosszú Hosszú x x Hosszú x x x x x x

30 30 BERUHÁZÁSOK ÖSSZEFOGLALÓ TÁBLÁZATA A tervet benyújtó szervezet megnevezése: Víziközmű-szolgáltató megnevezése: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű szolgáltatási ágazat megnevezése:ivóvíz Véleményező fél megnevezése: Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. Víziközmű rendszer kódja: A B C D E F G H I Beruházás Vízjogi Az érintett Tervezett Forrás Megvalósítás időtartama Tervezett A beruházás ütemezése tervezési időszak évei szerint megnevezése üzemeltetési/ ellátásért nettó költség megnevezése időtáv fennmaradási felelős(ök) (e Ft) Kezdés Befejezés Rövid/közép/ engedély megnevezése hosszú száma Fontossági sorrend 1. Búvárszivattyú beszerzés I. számú kútba 2. Közműegyeztetett digitális térkép elkészíttetése 3. Napelem rendszer telepítése a vízmű épület tetőszerkezetére 4. Vízműtelep irányítástechnikai rendszerének kiépítésa 5. Klórelőállító berendezés beszerzése 6. UV berendezés beszerzése 7. 3 db mélyfúrású kút létesítése irányítástechnikával, vezetékekkel Szükséges Mindösszesen : Pénzügyi Pénzügyi Pénzügyi Pénzügyi Pénzügyi Pénzügyi Pénzügyi Rövid x Közép x x Közép x Közép x Hosszú x Hosszú x Hosszú x x x x x

31 31 FÖLDES NAGYKÖZSÉGI ÖNKORMÁNYZAT KÉPVISELŐ-TESTÜLETÉNEK /2016. (...) H A T Á R O Z A T - T E R V E Z E T a Község Közműves Szennyvízelvezetés gördülő fejlesztési tervének jóváhagyásáról A Képviselő-testület a Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. által elkészített Község Közműves Szennyvízelvezetés gördülő fejlesztési tervet a mellékletben foglaltak szerint j ó v á h a g y j a. F e l h a t a l m a z z a a polgármestert, hogy a fejlesztési tervet a Magyar Energetikai és Közműszabályozási Hivatal részére történő megküldéséről gondoskodjon. Határidő: azonnal Felelős: Jeneiné dr. Egri Izabella polgármester F e l h a t a l m a z z a a polgármestert, hogy a Képviselő-testület döntéséről az érintettek tájékoztassa. Határidő: azonnal Felelős: Jeneiné dr. Egri Izabella polgármester, Jeneiné Dr. Egri Izabella polgármester Dr. Vinczéné Kiss Marianna jegyző

32 32 FÖLDES NAGYKÖZSÉGI ÖNKORMÁNYZAT KÉPVISELŐ-TESTÜLETÉNEK /2016. (...) H A T Á R O Z A T - T E R V E Z E T a Község Közműves Ivóvízellátás gördülő fejlesztési tervének jóváhagyásáról A Képviselő-testület a Hajdúkerületi és Bihari Víziközmű Szolgáltató Zrt. által elkészített Község Közműves Ivóvízellátás gördülő fejlesztési tervet a mellékletben foglaltak szerint j ó v á h a g y j a. F e l h a t a l m a z z a a polgármestert, hogy a fejlesztési tervet a Magyar Energetikai és Közműszabályozási Hivatal részére történő megküldéséről gondoskodjon. Határidő: azonnal Felelős: Jeneiné dr. Egri Izabella polgármester F e l h a t a l m a z z a a polgármestert, hogy a Képviselő-testület döntéséről az érintettek tájékoztassa. Határidő: azonnal Felelős: Jeneiné dr. Egri Izabella polgármester, Jeneiné Dr. Egri Izabella polgármester Dr. Vinczéné Kiss Marianna jegyző
