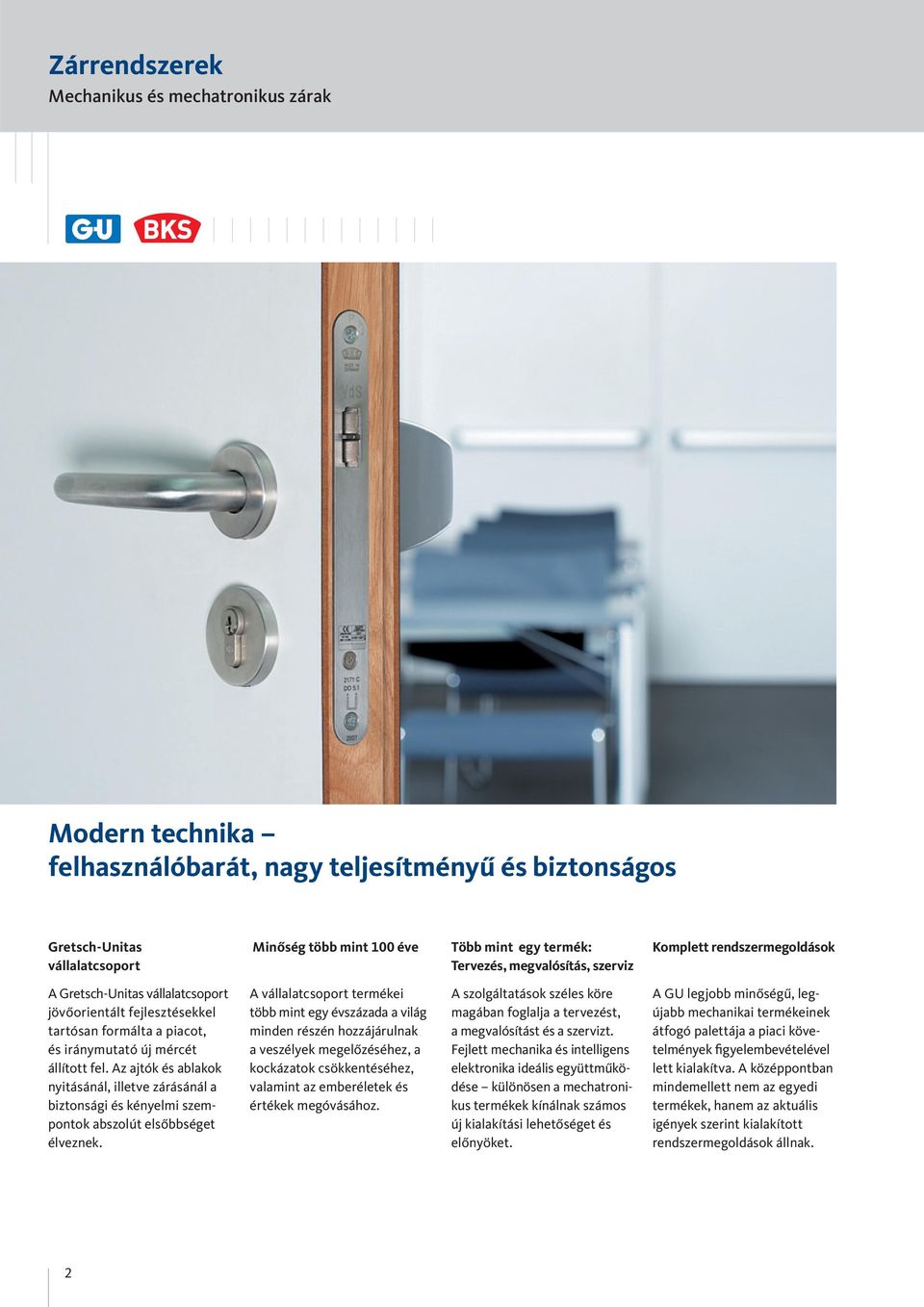

2 Zárrendszerek Mechanikus és mechatronikus zárak Modern technika felhasználóbarát, nagy teljesítményű és biztonságos Gretsch-Unitas vállalatcsoport Minőség több mint 00 éve Több mint egy termék: Tervezés, megvalósítás, szerviz Komplett rendszermegoldások A Gretsch-Unitas vállalatcsoport jövőorientált fejlesztésekkel tartósan formálta a piacot, és iránymutató új mércét állított fel. Az ajtók és ablakok nyitásánál, illetve zárásánál a biztonsági és kényelmi szempontok abszolút elsőbbséget élveznek. A vállalatcsoport termékei több mint egy évszázada a világ minden részén hozzájárulnak a veszélyek megelőzéséhez, a kockázatok csökkentéséhez, valamint az emberéletek és értékek megóvásához. A szolgáltatások széles köre magában foglalja a tervezést, a megvalósítást és a szervizt. Fejlett mechanika és intelligens elektronika ideális együttműködése különösen a mechatronikus termékek kínálnak számos új kialakítási lehetőséget és előnyöket. A GU legjobb minőségű, legújabb mechanikai termékeinek átfogó palettája a piaci követelmények figyelembevételével lett kialakítva. A középpontban mindemellett nem az egyedi termékek, hanem az aktuális igények szerint kialakított rendszermegoldások állnak.

3 Tartalomjegyzék Mechanikus és mechatronikus zárak Gondolataink és tetteink középpontjában mindig a termék és annak előnyei állnak. Ebből elsősorban vevőink profitálnak, akik részére mindig új és megbízható rendszereket tervezünk, amikhez egyedi és standard megoldásokat is kínálunk. A rendszerben az előny vezérelv alapján a mechatronika témája objekt megoldások tekintetében különösen nagy jelentőséggel bír a vállalatcsoport számára. Az átfogó termékkínálat olyan felhasználói követelményekre kínál megoldásokat, amelyeknél időbeli, térbeli és személyes jogosultságokat kell vezérelni az üzemi területre való belépéstől kezdve, az épület belsőbb részeibe való beléptetés ellenőrzésen át a további épületen kívüli és belüli biztosításokig. A beléptető rendszerek és a pánikzárak kapcsolata azokon a területeken fontos, ahol értékeket és adatokat kell védeni a jogosulatlan hozzáféréstől, valamint ahol a személybiztonság nagy jelentőséggel bír, pl. repülőtereken vagy bankokban. Már meglévő, nagy értékű mechanikus zárrendszerek gyorsan és egyszerűen kiegészíthetőek elektronikával és a vele együtt járó előnyökkel. Az objekt ajtók így egyidejűleg teljesítik az adott helyzetben felmerülő követelményeket: beléptetés, menekülőajtó biztosítás, menekülőajtó alkalmasság, akadálymentesség. Zárvariációk Áttekintés Zárszériák: Jellemzők Önreteszelő zárrendszerek Fa, acél és alumínium rendszerek Bevésőzárak pánikfunkcióval 9/-es széria, mechanikus, visszajelzés /-es széria, elektromosan kapcsolható /-es széria, elektromos reteszelésű EVP pánikzár es széria, motoros zár Többpontos ajtózárak pánikfunkcióval SECURY 9/ Kézi reteszelésű zárrendszerek Fa, acél és alumínium rendszerek Bevésőzárak pánikfunkcióval 8/-as széria, mechanikus /-as széria, visszajelzés Önreteszelő zárrendszerek Fa, acél és alumínium rendszerek Többpontos ajtózárak Automatic Kézi reteszelésű zárrendszerek Fa, acél és alumínium rendszerek Többpontos ajtózárak, kulcsműködtetésű EUROPA, kilincsműködtetésű Bevésőzárak -as széria GU-ECONOMY középület zár objekt zár Kézi reteszelésű zárrendszerek Üvegajtók Bevésőzárak PRIME OFFICE Önreteszelő zárrendszerek Üvegajtók Bevéső zárak pánikfunkcióval PRIME OFFICE -es széria PRIME OFFICE Funk EK -es széria Menekülőajtó funkciók Áttekintés

4 Mechanikus és mechatronikus zárak Áttekintés Bevésőzárak, többpontos ajtózárak Alapanyag Felhasználás Előírások Termék Épülettípus Fa/acél Alumínium PVC Üveg szárnyú szárnyú Bevésőzár Többpontos ajtózár 9-es széria * -es széria * SECURY 9 * SECURY * 8-as széria -as széria Automatic * Automatic * Automatic AB * Épület követelmények Automatic E pánikfunkcióval* MR, MR, MR/R SH, SH, SH/R DR R, P/R EUROPA** MR, MR/R, SH, SH/R, R, -as széria GU-ECONOMY 06 középület zár 0 objekt zár PRIME OFFICE 0 PRIME OFFICE -es széria PRIME OFFICE Funk EK -es széria * önreteszelő ** kilincsműködtetésű Tűzgátló ajtókba való alkalmazhatóság Tűz- és füstgátló ajtókba való beépítés engedélyezve CE jelölés Teljesíti az EU-n belüli szabad áruáramlás irányelveit Menekülőajtókba való alkalmazhatóság Bevizsgált reteszelési rendszerek vészkijáratokba (DIN EN 79) és pánikajtókba (DIN EN )

5 Mechanikus Mechatronikus 6. oldal 6. oldal 7. oldal 6. oldal 6. oldal 7. oldal 9. oldal 9. oldal 0. oldal 0. oldal 0. oldal 0. oldal. oldal. oldal R, R/P. oldal. oldal. oldal. oldal. oldal. oldal. oldal. oldal. oldal. oldal. oldal Funkció Reteszelés Felügyelet Vezérlés WK bevizsgált a DIN V EN V szerint Betörésbiztonság Különböző biztonsági fokozatokban bevizsgált és minősített, megfelel a betörésgátlás terén támasztott egyedi követelményeknek Kármegelőzés A kármegelőzés egyedi irányelvei szerint elismerve és minősítve a német Kárbiztosítók Szövetsége által

6 Önreteszelő ajtózárak pánikfunkcióval Bevésőzárak 9/RR széria, 96 alumínium rendszerekhez /HS széria, 9/RR széria, 96 alumínium rendszerekhez /HS széria, 6 9/-es széria, mechanikus 9/-es széria, visszajelzés A 9-es és -es széria zárjai nagyfokú biztonságot és funkcionalitást kínálnak, továbbá a VdS minősítésnek köszönhetően kiválóan alkalmazhatóak betörésgátló ajtókhoz is. Az új európai előírások szerinti tűzgátló- és menekülőajtókba való alkalmazhatóság új lehetőségeket teremt a zárrendszerek fejlesztésében és kialakításában. Jellemzők: Retesz és csapdazár automatikus reteszelése Az ajtó kézi reteszelése nem szükséges 0 mm-es csapdaretesz és reteszelési mélység Pánikfunkciók: B kapcsoló funkció, C záráskényszer funkció, E váltófunkció 9-es széria: mm előlap-kilincsközép távolságtól szállítható -es széria: mm előlap-kilincsközép távolságtól szállítható A 9-es és a -es széria zárjai visszajelzéssel ellátva objekt épületeknél is alkalmazhatóak. Csapda: Mozgásfigyelésre. Mihelyt visszahúzzák a zárcsapdát, a megfelelő visszajelzés elküldésre kerül egy központi helyre. Retesz: A reteszek állapotának ellenőrzése, amit egy visszajelzés követ arról, hogy a retesz zárt állapotban van-e vagy nem. Magasabb biztonsági követelmények esetén egy külön nyitásérzékelővel való kombináció is lehetséges. Kilincsdió: Egy különálló forgókapcsolós érzékelő van a zárszekrényre szerelve, ami az ajtókilincs működését felügyeli. Pl.: Felügyelt ajtó esetén belépéskor egy ajtókilincs által vezérelt videó berendezés rögzítheti a belépést. Tolókavivő: Ezt a felügyeletet menekülőajtó zárással érdemes kombinálni. Pl.: A menekülőajtó kireteszeléshez csak rövid idejű elengedést használnak, ami által egy külső kulcsos kapcsoló feleslegessé válik. Mechanikus Felhasználás szárnyú és szárnyú Felső reteszelés 9-es széria alumínium rendszerekhez -es széria fa- és acél ajtórendszerekhez Visszajelzés 9-es széria alumínium rendszerekhez -es széria fa- és acél ajtórendszerekhez DIN EN 79 / DIN EN minősítés Csapda (csapdaretesz) Tűz- és füstvédelem Retesz CE minősítés az EN 09 szerint Kilincsdió (forgókapcsolós érintkező) VdS minősítés Tolókavivő 6

7 9/RR széria, 970 alumínium rendszerekhez /HS széria, 7 széria Funk EK/HS, 70 9/-es széria, elektromosan kapcsolható A 9-es és -es szériájú zárak egy külső oldali elektromosan kapcsolható kilinccsel kiegészítve is használhatóak, beléptető rendszerrel ellátott vagy szárnyú ajtók esetében. A külső kilincset egy elektromosan kapcsolható zár kapcsolja be, azaz a beléptetés elektronikusan vezérelt. A vezérlés ajtónyitó gombon, távbeszélő berendezésen, időkapcsoló órán vagy beléptető rendszeren keresztül lehetséges. Ezzel egyidejűleg az egyes zárelemek (csapdaretesz, belső- vagy külső kilincs, tolókavivő) állapota az integrált kapcsolón keresztül elektromosan lekérdezhető. Vészhelyzet esetén az ajtó a zárban lévő mechanikus profilcilinderrel nyitható (C záráskényszer funkció, pl. a tűzoltóság mentési bevetései esetén) Elektromosan kapcsolható 9-es széria alumínium rendszerekhez -es széria Funk EK -es széria Felhasználás szárnyú és szárnyú Felső reteszelés DIN EN 79 / DIN EN minősítés Tűz- és füstvédelem CE minősítés az EN 09 szerint VdS minősítés Visszajelzés Csapda (csapdaretesz) Kilincsdió (forgókapcsolós érintkező) Retesz Tolókavivő és retesz (csapdaretesz) Tolókavivő Kilincs ki-/bekapcsolható Elem töltöttség figyelmeztetés 7

8 Önreteszelő ajtózárak pánikfunkcióval Bevésőzárak 9/RR széria Menekülőajtó nyitó és EVP pánikzár /HS széria Menekülőajtó nyitó és EVP pánikzár 9/RR széria Motoros zár, 96 9/-es széria, elektromosan reteszelő EVP pánikzár A -es vagy 9-es szériájú elektromosan reteszelő EVP pánikzár egy zárólemezbe integrált pánikajtó nyitóval használható alumínium, fa vagy acél ajtóknál. A VdS által bevizsgált és minősített, biztosított csapdaretesz az ajtót biztonságtechnikailag mindig zárva tartja. Mivel az integrált, állítható csapda a reteszrészen került elhelyezésre, az elektromos reteszelés pontja optimálisan a zárrészen található. Ez a kompakt megoldás csökkenti a rendszerösszetevőket, ami egy tervezés- és szerelésbarát megoldást eredményez. 9-es széria, motoros zár A 9-es széria és szárnyú alumínium ajtóihoz használható motoros zár egy következetes továbbfejlesztés eredménye. A csapdaretesz motorikusan húzódik vissza, ami különösen a beléptető rendszerek, az akadálymentes építés és a nyílóajtó meghajtások területén való használatra alkalmas. A motoros zár is rendelkezik visszajelzővel, úgymint csapdaretesz vagy tolókavivő felügyelet. Az egységes zárszekrénynek és az integrált elektronikának köszönhetően a motorikus pánikzárak minden meglévő 8-as vagy 9-es szériájú BKS típusú vagy elektromosan kapcsolható zárral kicserélhetőek, illetve kombinálhatóak. Motoros zár 9-es széria alumínium rendszerekhez Elektromosan reteszelő EVP pánikzár Felhasználás szárnyú DIN EN 79/ DIN EN minősítés 9-es széria alumínium rendszerekhez Tűz- és füstvédelem CE minősítés az EN 09 szerint VdS minősítés Biztosított csapda rögzítés (opcionális) Visszajelzés (opcionális) Tolókavivő -es széria fa- és acél ajtórendszerekhez Felhasználás szárnyú és szárnyú Felső reteszelés DIN EN 79 / DIN EN minősítés Tűz- és füstvédelem CE minősítés az EN 09 szerint VdS minősítés Visszajelzés Csapda (csapdaretesz) Kilincs Tolókavivő 8

9 Többpontos ajtózárak SECURY 9/ A 9-es alumínium ajtózár széria és a -es fa- és acél ajtózár széria a 9- vagy -es szériájú SECURY többpontos ajtózárakkal válik teljessé. Az automata többpontos ajtózár korszerű tulajdonságai a betörésbiztonság és a menekülőajtó alkalmasság. Az opcionálisan kapható csapdaretesz által egy még nagyobb felhasználási terület, a tűzvédelem is lefedhető. Igény esetén egy nyílóajtó automatikával való kombináció is lehetséges. Ezen felül a 9- és -es szériájú SECURY záraknál egy elektromosan kapcsolható külső oldali kilincs is megvalósítható. A SECURY A-Öffner-rel rendelkező záraknál mindhárom csapdaretesz motorikusan húzódik vissza. Ezzel a megoldással a három pánikfunkció B kapcsoló funkció, C záráskényszer funkció vagy E váltófunkció is megvalósítható. Továbbá az alsó vagy felső csapdaretesz egy opcionálisan kapható, felügyeleti funkcióval ellátott csapdaretesszel is szerelhető. Csapdaretesz felügyelet SECURY 9/RR A-Öffner-rel SECURY /HS A-Öffner-rel SECURY /HS EK Jellemzők: A csapdaretesz automatikus reteszelése az integrált kioldó segítségével Az ajtó kézi zárása nem szükséges Pánikfunkciók B kapcsoló funkció C záráskényszer funkció E váltófunkció SECURY 9: mm-es előlap-kilincsközép távolságtól szállítható SECURY : mm-es előlap-kilincsközép távolságtól szállítható Többpontos ajtózárak Felhasználás SECURY 9 alumínium rendszerekhez SECURY fa- és acél ajtórendszerekhez szárnyú és szárnyú DIN EN 79 / DIN EN minősítés Tűz- és füstvédelem CE minősítés az EN 09 szerint VdS minősítés Biztosított csapda rögzítés (GFF) Motoros meghajtás (A-Öffner) Elektromosan kapcsolható külső oldali kilincs (EK) Visszajelzés (opcionális) Pótretesz Csapdaretesz kontakt 9

10 Kézi reteszelésű ajtózárak pánikfunkcióval Bevésőzárak 8/RR széria, 8 alumínium rendszerekhez /HS széria, 0 8/RR széria alumínium rendszerekhez /HS széria 8/-as széria, mechanikus 8/-as széria, visszajelzés Az évek óta ismert és újra átdolgozott 8-as széria alumínium rendszerekhez 0 mm-es retesz előállással és a -as széria fa- és acél ajtórendszerekhez sokrétű felhasználási lehetőséggel rendelkezik, úgymint tűzgátló-, vészkijárati- vagy pánikajtók a legkülönfélébb kivitelekben. Mechanikus Felhasználás szárnyú és szárnyú Felső reteszelés DIN EN 79/ DIN EN minősítés Tűz- és füstvédelem CE minősítés az EN 09 szerint VdS minősítés Elektromos ellenlemezzel kombinálva Visszajelzés B kapcsoló funkció C záráskényszer funkció D átjárás funkció E váltó funkció 8-as széria alumínium rendszerekhez Műszaki adatok Előlap-kilincsközép távolság (mm) -től 6-től -as széria fa- és acél ajtórendszerekhez A 8-as és a -as széria zárjai visszajelzéssel ellátva objekt épületeknél is alkalmazhatóak. Csapda: Mozgásfigyelésre. Mihelyt visszahúzzák a zárcsapdát, a megfelelő visszajelzés elküldésre kerül egy központi helyre. Retesz: A reteszek állapotának ellenőrzése, amit egy visszajelzés követ arról, hogy a retesz zárt állapotban van-e vagy nem. Magasabb biztonsági követelmények esetén egy külön nyitásérzékelővel való kombináció is lehetséges. Kilincsdió: Egy különálló forgókapcsolós érzékelő van a zárszekrényre szerelve, ami az ajtókilincs működését felügyeli. Pl.: Felügyelt ajtó esetén belépéskor egy ajtókilincs által vezérelt videó berendezés rögzítheti a belépést. Tolókavivő: Ezt a felügyeletet menekülőajtó zárással érdemes kombinálni. Pl.: A menekülőajtó kireteszeléshez csak rövid idejű elengedést használnak, ami által egy külső kulcsos kapcsoló feleslegessé válik. Visszajelzés Csapda Kilincsdió Retesz Tolókavivő és retesz 8-as széria alumínium rendszerekhez -as széria fa- és acél ajtórendszerekhez 0

11 Önreteszelő ajtózárak Többpontos ajtózárak Automatic A Automatic biztonságot teremt automatikusan: egyszerűen az ajtó behúzásával az automata csapdareteszek 0 mm-es előállással működésbe lépnek anélkül, hogy az ajtót bezárnánk. 7 Az Automatic csapda-, illetve Automatic csapreteszek (GU-SECU- RY Automatic AB acéltokoknál) automatikusan reteszelődnek és visszanyomás ellen biztosítottak. A becsukott ajtó kireteszelése kívülről a kulcs elfordításával, belülről az ajtókilincs lenyomásával történik. A Automatic a járatos furattávolságokkal, előlapkilincsközép távolsággal, előlap- és kilincsdió kivitelekkel fa, műanyag és fém ajtókhoz kapható. Automatic A-Öffner-rel Automatic kiakasztható kengyellel Automatic Automatic E pánikfunkcióval Automatic AB Jellemzők: 8 Pánikfunkció E váltófunkció a DIN EN 79 és DIN EN szerinti zárak vasalatainak használatához Funkcióbiztos szabadon futó cilinder nélkül A Automatic a kifogástalan és hosszú életű működéshez nem igényel speciális, szabadon futó funkciójú cilindert, minden kereskedelemben kapható profilcilinder használható hozzá! Automatic csapdaretesz Automatic dupla csapdaretesz Csapda Retesz Kilincsdió 6 Tolókavivő 7 Automatic csapretesz 8 Kiakasztható kengyel Többpontos ajtózárak Automatic Automatic Automatic AB Felhasználás Tűz- és füstvédelem VdS minősítés, A osztály VdS minősítés, B osztály Kivitel Automatic csapdaretesz Automatic csapretesz dupla csapdaretesz Kiakasztható kengyel (opcionális) Pánikfunkció (opcionális) Napi nyitás (opcionális) A-Öffner (opcionális) Műszaki adatok 7 Előlap-kilincsközép távolság [mm] Furattávolság [mm]

12 Kézi reteszelésű ajtózárak Többpontos ajtózárak kulcsműködtetéssel A vállalatcsoport átfogó termékprogramot kínál kézi reteszelésű többpontos ajtózárakból családi házak és lakások mellék- és főbejárati fa, műanyag és fém ajtóihoz is. A zárak vagy pontos pótreteszeléssel rendelkeznek. Ezáltal az ajtó teljes magasságban -szoros, illetve -szörös reteszelésű. Az acél zárnyelvben és a zárókampóban lévő edzett acélbetét (SKG-NL szerinti) védelmet nyújt az átfűrészeléssel szemben. Termékkínálat MR, MR (acél zárnyelv) MR/R kivitelben is kapható. MR kiakasztható kengyellel MR SH kiakasztható kengyellel SH DR R SH, SH, SH/R (zárókampó) SH/R kivitelben is kapható. A zárszerkezetben lévő kampó beakadása hatékonyan megnehezíti az ajtó kiemelését. DR (dupla retesz) reteszelő pont az acél zárnyelv és a zárókampó kombinációjával gondoskodik az ajtó biztonságos zárásáról R (görgős csap) P/R kivitelben is kapható. Az állítható görgős csapok tökéletesítik a szárnynyomást a felső és alsó területeken, ezáltal garantálják a jobb hő- és zajvédelmi tömítettséget. Acél zárnyelv Csapda Retesz Kilincsdió Tolókavivő 6 Zárókampó 7 Görgős csap 8 Kiakasztható kengyel 9 Dupla retesz Többpontos ajtózár Felhasználás MR, MR SH, SH DR R 6 7 Tűz- és füstvédelem Kivitel Duplaretesz Zárókampó Acél zárnyelv Görgős-, gombafejes csap Kiakasztható kengyel funkció (opcionális) Kulcsműködtetés Műszaki adatok Előlap-kilincsközép távolság [mm] Furattávolság [mm]

13 Többpontos ajtózárak kilincsműködtetéssel EUROPA A kilincsműködtetésű EUROPA zárszéria pótretesszel vagy görgős csapok kombinációjával kapható. Az ajtó teljes magasságban -szoros, illetve -szörös zárású. Az acél zárnyelvben és a zárókampóban lévő edzett acélbetét (SKG-NL szerinti) védelmet nyújt az átfűrészeléssel szemben. A EUROPA a járatos furattávolságokkal, előlapkilincsközép távolságokkal, előlap- és kilincscsap kivitelekkel fa, műanyag és fém ajtókhoz kapható. EUROPA MR ( acél zárnyelv) MR/R kivitelben is kapható. EUROPA MR ( acél zárnyelv) 6 EUROPA SH ( zárókampó) 7 EUROPA R ( görgős csap) EUROPA SH ( zárókampó) SH/R kivitelben is kapható 7 R ( görgős csap) Az állítható görgős csapok (8 mm magas, Ø mm) optimalizálják a szárnynyomást a felső és alsó területeken, így biztosítva a jobb hő- és zajvédelmi tömítettséget. Acél zárnyelv Csapda Retesz Kilincsdió Tolókavivő 6 Zárókampó 7 Görgős csap 7 Többpontos ajtózár EUROPA MR EUROPA SH EUROPA R Kivitel Zárókampó Acél zárnyelv Görgős-, gombafejes csap Kilincsműködtetés Műszaki adatok 6 7 Előlap-kilincsközép távolság [mm] Furattávolság [mm]

14 Kézi reteszelésű ajtózárak Bevésőzárak -as széria alumínium rendszerekhez GU-ECONOMY alumínium rendszerekhez 06 középület zár 0 objekt zár Az ismert 8-as, 9-es, -es és -as pánikzár széria mellett a -as szériájú alumínium rendszerekhez való bevésőzárak vagy a 06 középület zárak is felszerelhetőek visszajelzéssel. A GU csoport termékkínálata a 0 típusú objekt zárakkal és az alumínium ajtókhoz való GU-ECONOMY zárakkal válik teljessé. Azonos szerkezetű ajtók többpontos ajtózárakkal vagy GU-ECONOMY bevésőzárakkal is felszerelhetőek. Azonos marásméret a zárszekrényhez Azonos előlapméretek Azonos kiegészítők Bevéső zárak -as széria alumínium rendszerekhez GU-ECONOMY alumínium rendszerekhez 06 középület zár 0 objekt zár Felhasználás szárnyú fordításos, 0 mm reteszelési mélységgel fordításos, 0 mm reteszelési mélységgel Elektromos ellenlemezzel Visszajelzés Kilincsdió (forgókapcsolós érzékelő) Retesz Tolókavivő és retesz Műszaki adatok Előlap-kilincsközép távolság [mm] -től 0-tól -től -től

15 Ajtózárak üvegajtókhoz Üvegajtózár széria PRIME OFFICE PRIME OFFICE 0 Standard üvegajtó zár PRIME OFFICE -es széria Önreteszelő pánikzár PRIME OFFICE Funk EK -es széria Felhasználási példák A PRIME OFFICE program egy optikailag és funkcionálisan öszszehangolt zárprogram üvegajtókhoz való igényes felhasználásra. Ezzel a sorozattal a már bizonyított BKS zárak először kombinálhatóak üveggel. Ezáltal az üvegajtók és a teljes üvegszerkezetek egészen új felhasználása válik lehetővé, ami a működés szintjén eddig megvalósíthatatlannak tűnő, innovatív kialakításnak ad teret pl.: objekt zár minőség, pánikfunkciók, önreteszelő zárak vagy távirányítással kapcsolható külső kilincsek. PRIME OFFICE 0 Standard üvegajtó zár, fürdő/wc ajtóként való használatra is PRIME OFFICE -es széria Önreteszelő pánikzár iroda- vagy munkahelyi területre szánt ajtókhoz és/vagy megfelelő pánikfunkcióval menekülőajtókhoz PRIME OFFICE Funk EK -es széria Üvegajtó beépítése menekülőajtó, beléptető rendszer vagy épületfelügyeleti megoldásokba kábelezés nélkül. PRIME OFFICE 0 PRIME OFFICE -es széria PRIME OFFICE Funk EK -es széria szárnyú fordításos, 0 mm reteszelési mélységgel PZ, fürdő és BB kivitel DIN EN 79 minősítés Pánikfunkciók B kapcsoló funkció C záráskényszer funkció E váltófunkció Visszajelzés Csapda (csapdaretesz) Tolókavivő Ki-, bekapcsolható kilincs Elem töltöttség figyelmeztetés

16 Menekülőajtó funkciók B kapcsoló funkció Működési módok kívül kívülről nem nyitható belülről nyitható belül Alaphelyzet: Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. kívül kívülről nyitható belülről nyitható belül Nyitott helyzet: Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. Mialatt a zárdiót összekapcsoljuk, az ajtó a kilinccsel nyitható. Befejezésképpen a kuplungot a kulccsal újra üresjárati funkcióba kell visszakapcsolni. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. kívül kívülről nem nyitható belülről nyitható belül Zárt helyzet: A -es szériájú (önreteszelő) záraknál automatikusan történik a zárás az Automatic csapda és retesz által. Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. Mialatt a zárdiót összekapcsoljuk, az ajtó a kilinccsel nyitható. Befejezésképpen a kuplungot a kulccsal újra üresjárati funkcióba kell visszakapcsolni. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. Felhasználási lehetőségek A külső oldalon lévő kilincs miatt a használat összekötő ajtóként lehetséges. Igazgatási és irodaépítmények folyosó ajtói Idősek otthona Mellékbejárati ajtók Óvodák, iskolák és hotelek mellékbejáratai 6

17 C záráskényszer funkció Működési módok kívül kívülről nem nyitható belülről nyitható belül Alaphelyzet: Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. kívül kívülről nyitható belülről nyitható belül Nyitott helyzet: Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. A kulcsot a nyitásirány végpontjáig elfordítva tartjuk, ezáltal a zárdiót összekapcsoljuk, és az ajtó a kilinccsel nyithatóvá válik. A kulcs kihúzása után a külső kilincs automatikusan üresjáratba kapcsol. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. kívül kívülről nem nyitható belülről nyitható belül Zárt helyzet: A -es szériájú (önreteszelő) záraknál a zárás az Automatic csapda és retesz által automatikusan történik. Működés kívülről: Üresjárat, mivel a dió szét van kapcsolva. Az ajtó csak a kulccsal nyitható. A kulcsot a nyitásirány végpontjáig elfordítva tartjuk, ezáltal a zárdiót összekapcsoljuk, és az ajtó a kilinccsel nyithatóvá válik. A kulcs kihúzása után a külső kilincs automatikusan üresjáratba kapcsol. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. Felhasználási lehetőségek A külső oldalon lévő kilincs miatt a használat összekötő ajtóként lehetséges. Igazgatási és irodaépítmények folyosó ajtói Trafóállomások Mellékbejárati ajtók Óvodák, iskolák és hotelek mellékbejáratai 7

18 Menekülőajtó funkciók D átjárás funkció Működési módok kívül kívülről nyitható belülről nyitható belül Alaphelyzet: Működés kívülről és belülről: Mindkét oldalról való átjárás a kilinccsel lehetséges, ezalatt a csapda visszahúzódik, a zárdió mindkét oldalon össze van kapcsolva. kívül kívülről nem nyitható belülről nyitható belül Zárt helyzet: Működés kívülről: Ahhoz, hogy az ajtót kinyissuk, a kulcs segítségével ki kell reteszelni, majd a kilincs lenyomásával a csapdát vissza kell húzni. Az ajtókilincs lenyomása után a retesz annyi ideig marad kioldva, amíg kulccsal vissza nem zárjuk azt. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. Felhasználási lehetőségek A külső oldalon lévő kilincs miatt a használat összekötő ajtóként lehetséges. Igazgatási és irodaépítmények folyosó ajtói Beltéri ajtók Mellékbejárati ajtók Óvodák, iskolák és hotelek mellékbejáratai 8

19 E váltófunkció Működési módok kívül kívülről nem nyitható belülről nyitható belül Alaphelyzet: Működés kívülről: Veretként csak egy nem mozgatható gomb vagy tolófogantyú használható. Átjárás csak a kulcs segítségével, mialatt a csapdát visszahúzzuk. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. kívülről nyitható kívülről nem nyitható belülről nyitható Zárt helyzet: A -es szériájú (önreteszelő) záraknál a zárás az Automatic csapda és retesz által automatikusan történik. Működés kívülről: Átjárás csak a kulcs segítségével, mialatt a csapdát visszahúzzuk. Működés belülről: Kijárat, az ajtó nyitása alapvetően mindig lehetséges a menekülési irányba. Felhasználási lehetőségek A nem mozgatható kilincs/tolófogantyú miatt a külső oldalról való közlekedés csak kulcsműködtetéssel történhet Trafóállomások és hőközpontok ajtajai Felvonó berendezések Mélygarázsok Raktárak és üzletházak bejárati ajtajai Bérházak és többlakásos társasházak lakásbejárati ajtajai 9
