Speciális szorítószerszámok ÁTNYÚLÓ BEFOGÁS. Csúszósín nemesített acélból, süllyesztékben kovácsolt, nemesítve, galvánozással. horganyozva.

Átírás

1 040102_Prp_Spannt-HU-04.qxd :16 Uhr Seite 21 ÁTNYÚLÓ BEFOGÁS U-alakúra meghajlított rögzített kengyel nyomólappal az átnyúló befogáshoz. Mozgatható speciális nyomólap ferde alkatrészek problémamentes befogására is, 35 -ig dönthető. Könnyen cserélhető. A nyomócsapszeg nemesítve. Trapézmenetes, mángorolt, hidegen keményedett, nemesített, kopásálló, könnyű járású, horganyzott orsó. Rögzített kengyel statikailag optimált, hidegen húzott profilacélból, nemesítve, galvánozással horganyozva. GU..H Dönthető acél nyomókupak betétben edzve és galvánozással horganyozva. szinteracél excenter, különösen kopásálló az erős felületi edzés következtében Csúszósín nemesített acélból, süllyesztékben kovácsolt, nemesítve, galvánozással horganyozva. Stabil pecekfogantyú, pecekvégek lekerekítve, erőteljes meghúzáshoz, nemesítve, galvánozással horganyozva. * fehlt! * STBU / SGU műanyagborítású kioldóemeltyű ergonómiailag alakított szorítókar A Bessey-féle U-szorítók az acél-, emelőkaros- és nagyteljesítményű szorítók alapján végzett további fejlesztés eredményei. Az U-alakban meghajlított rögzített kengyelekkel gyorsan és biztosan lehet átnyúló befogásokat végezni kiegészítések, vagy segédkonstrukciók nélkül. 21

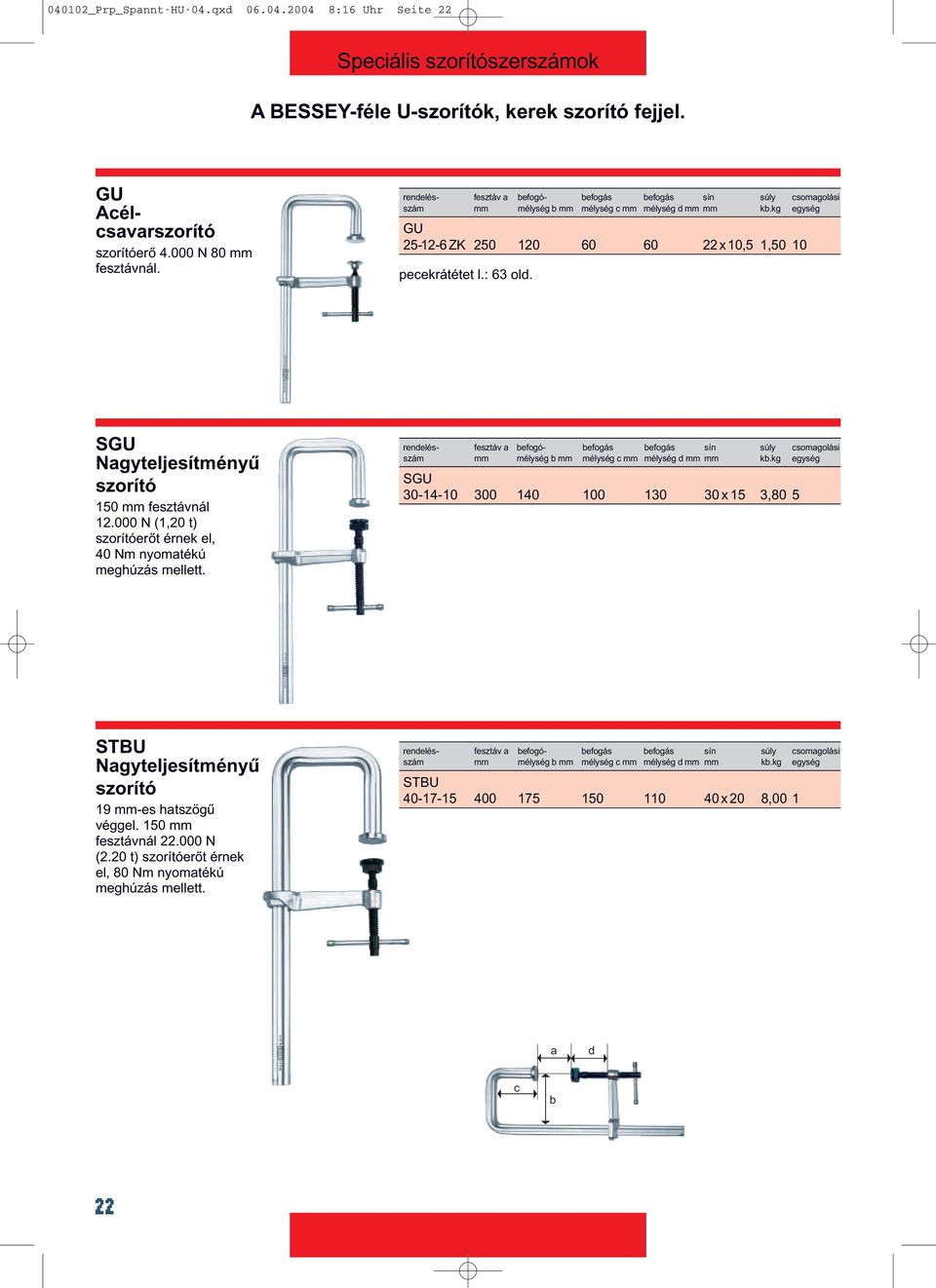

2 040102_Prp_Spannt-HU-04.qxd :16 Uhr Seite 22 A BESSEY-féle U-szorítók, kerek szorító fejjel. GU Acélcsavarszorító szorítóerő N 80 mm fesztávnál. rendelés- fesztáv a befogó- befogás befogás sín súly csomagolási szám mm mélység b mm mélység c mm mélység d mm mm kb.kg egység GU ZK x 10,5 1,50 10 pecekrátétet l.: 63 old. SGU Nagyteljesítményű szorító 150 mm fesztávnál N (1,20 t) szorítóerőt érnek el, 40 Nm nyomatékú meghúzás mellett. rendelés- fesztáv a befogó- befogás befogás sín súly csomagolási szám mm mélység b mm mélység c mm mélység d mm mm kb.kg egység SGU x 15 3,80 5 STBU Nagyteljesítményű szorító 19 mm-es hatszögű véggel. 150 mm fesztávnál N (2.20 t) szorítóerőt érnek el, 80 Nm nyomatékú meghúzás mellett. rendelés- fesztáv a befogó- befogás befogás sín súly csomagolási szám mm mélység b mm mélység c mm mélység d mm mm kb.kg egység STBU x 20 8,00 1 a d c b 22

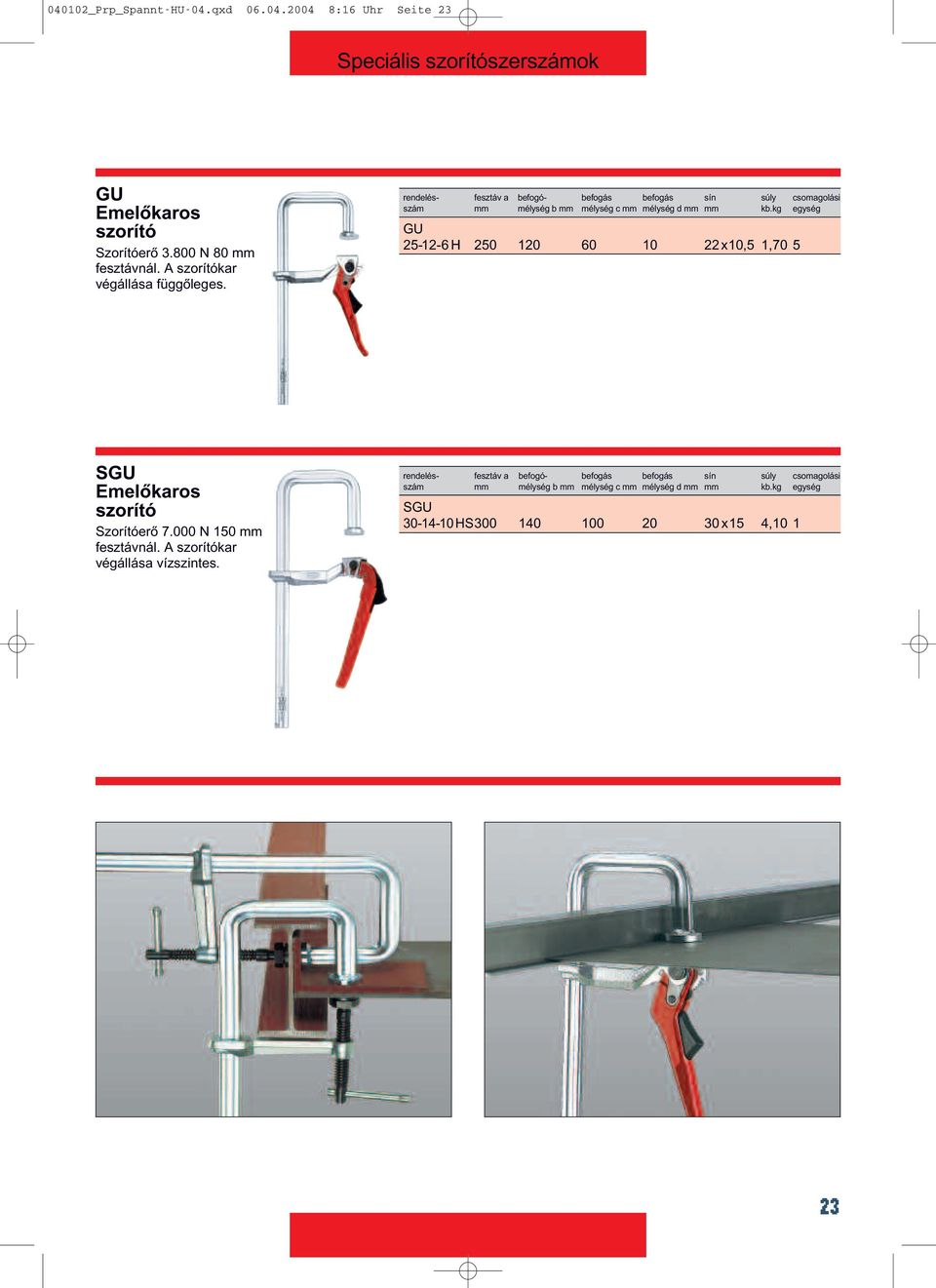

3 040102_Prp_Spannt-HU-04.qxd :16 Uhr Seite 23 GU Emelőkaros szorító Szorítóerő N 80 mm fesztávnál. A szorítókar végállása függőleges. rendelés- fesztáv a befogó- befogás befogás sín súly csomagolási szám mm mélység b mm mélység c mm mélység d mm mm kb.kg egység GU H x10,5 1,70 5 SGU Emelőkaros szorító Szorítóerő N 150 mm fesztávnál. A szorítókar végállása vízszintes. rendelés- fesztáv a befogó- befogás befogás sín súly csomagolási szám mm mélység b mm mélység c mm mélység d mm mm kb.kg egység SGU HS x15 4,

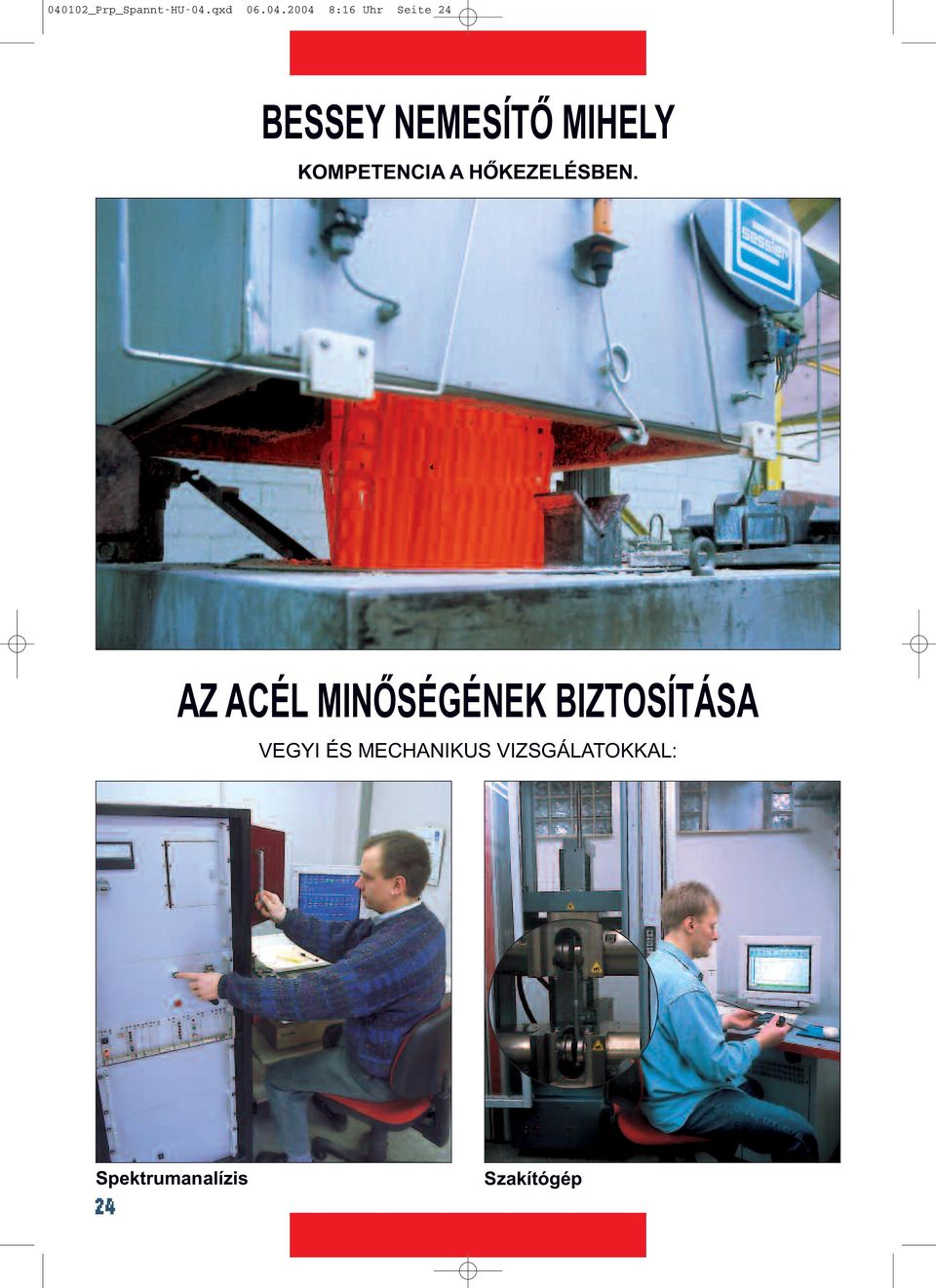

4 040102_Prp_Spannt-HU-04.qxd :16 Uhr Seite 24 BESSEY NEMESÍTŐ MIHELY KOMPETENCIA A HŐKEZELÉSBEN. AZ ACÉL MINŐSÉGÉNEK BIZTOSÍTÁSA VEGYI ÉS MECHANIKUS VIZSGÁLATOKKAL: Spektrumanalízis 24 Szakítógép

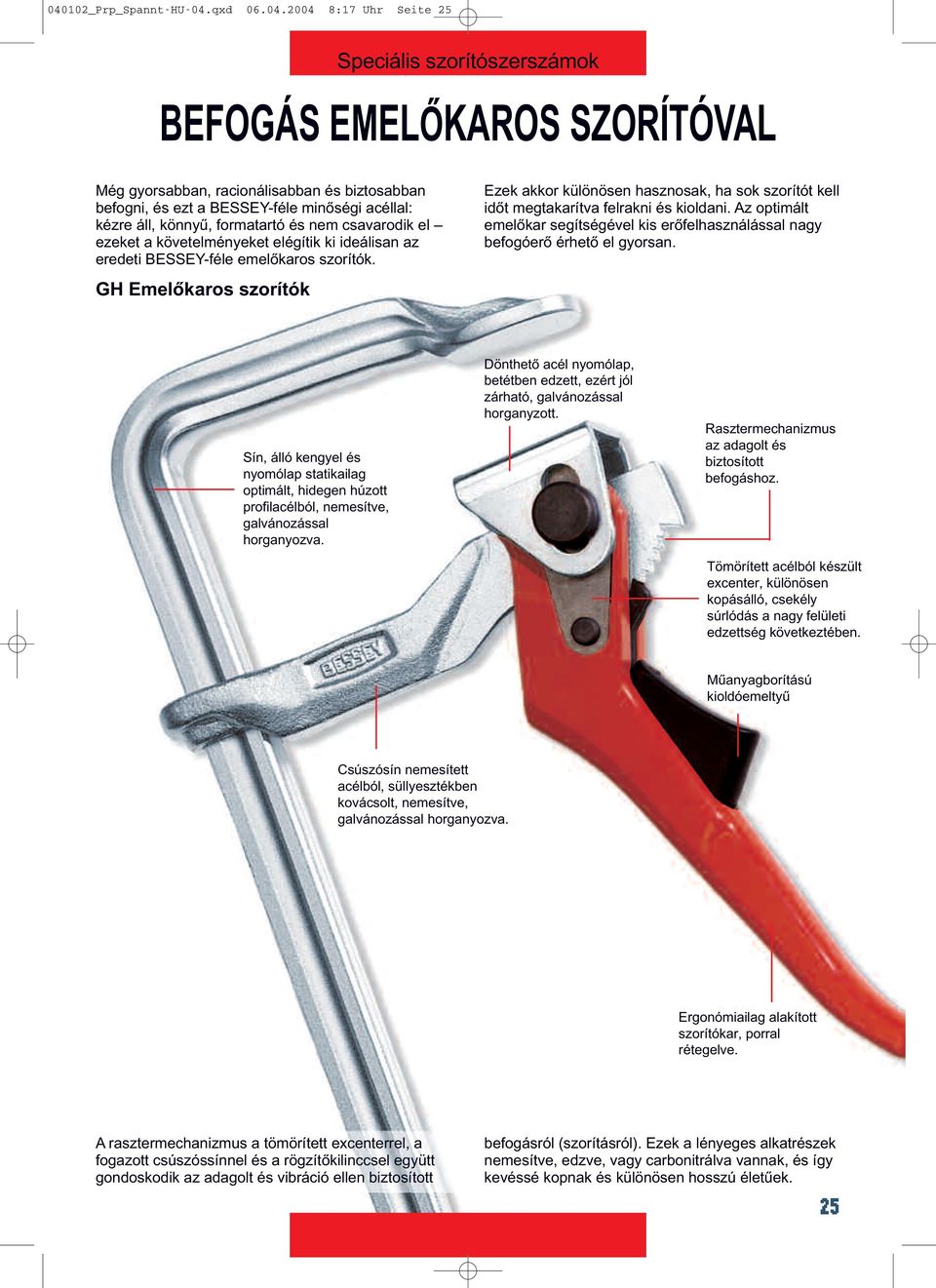

5 040102_Prp_Spannt-HU-04.qxd :17 Uhr Seite 25 BEFOGÁS EMELŐKAROS SZORÍTÓVAL Még gyorsabban, racionálisabban és biztosabban befogni, és ezt a BESSEY-féle minőségi acéllal: kézre áll, könnyű, formatartó és nem csavarodik el ezeket a követelményeket elégítik ki ideálisan az eredeti BESSEY-féle emelőkaros szorítók. GH Emelőkaros szorítók Ezek akkor különösen hasznosak, ha sok szorítót kell időt megtakarítva felrakni és kioldani. Az optimált emelőkar segítségével kis erőfelhasználással nagy befogóerő érhető el gyorsan. Sín, álló kengyel és nyomólap statikailag optimált, hidegen húzott profilacélból, nemesítve, galvánozással horganyozva. Dönthető acél nyomólap, betétben edzett, ezért jól zárható, galvánozással horganyzott. Rasztermechanizmus az adagolt és biztosított befogáshoz. Tömörített acélból készült excenter, különösen kopásálló, csekély súrlódás a nagy felületi edzettség következtében. Műanyagborítású kioldóemeltyű Csúszósín nemesített acélból, süllyesztékben kovácsolt, nemesítve, galvánozással horganyozva. Ergonómiailag alakított szorítókar, porral rétegelve. A rasztermechanizmus a tömörített excenterrel, a fogazott csúszóssínnel és a rögzítőkilinccsel együtt gondoskodik az adagolt és vibráció ellen biztosított befogásról (szorításról). Ezek a lényeges alkatrészek nemesítve, edzve, vagy carbonitrálva vannak, és így kevéssé kopnak és különösen hosszú életűek. 25

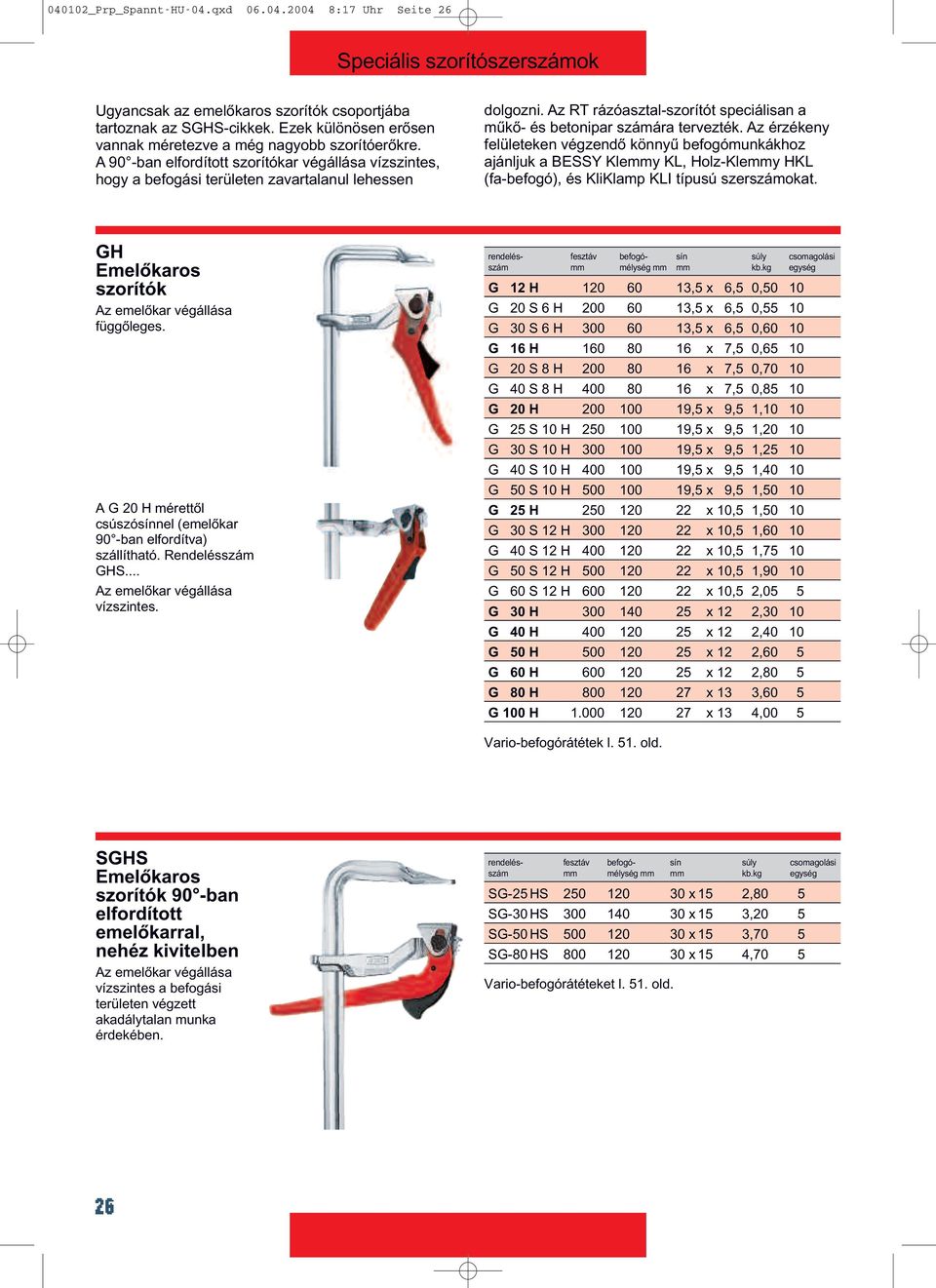

6 040102_Prp_Spannt-HU-04.qxd :17 Uhr Seite 26 Ugyancsak az emelőkaros szorítók csoportjába tartoznak az SGHS-cikkek. Ezek különösen erősen vannak méretezve a még nagyobb szorítóerőkre. A 90 -ban elfordított szorítókar végállása vízszintes, hogy a befogási területen zavartalanul lehessen dolgozni. Az RT rázóasztal-szorítót speciálisan a műkő- és betonipar számára tervezték. Az érzékeny felületeken végzendő könnyű befogómunkákhoz ajánljuk a BESSY Klemmy KL, Holz-Klemmy HKL (fa-befogó), és KliKlamp KLI típusú szerszámokat. GH Emelőkaros szorítók Az emelőkar végállása függőleges. A G 20 H mérettől csúszósínnel (emelőkar 90 -ban elfordítva) szállítható. Rendelésszám GHS... Az emelőkar végállása vízszintes. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység G 12 H ,5 x 6,5 0,50 10 G 20 S 6 H ,5 x 6,5 0,55 10 G 30 S 6 H ,5 x 6,5 0,60 10 G 16 H x 7,5 0,65 10 G 20 S 8 H x 7,5 0,70 10 G 40 S 8 H x 7,5 0,85 10 G 20 H ,5 x 9,5 1,10 10 G 25 S 10 H ,5 x 9,5 1,20 10 G 30 S 10 H ,5 x 9,5 1,25 10 G 40 S 10 H ,5 x 9,5 1,40 10 G 50 S 10 H ,5 x 9,5 1,50 10 G 25 H x 10,5 1,50 10 G 30 S 12 H x 10,5 1,60 10 G 40 S 12 H x 10,5 1,75 10 G 50 S 12 H x 10,5 1,90 10 G 60 S 12 H x 10,5 2,05 5 G 30 H x 12 2,30 10 G 40 H x 12 2,40 10 G 50 H x 12 2,60 5 G 60 H x 12 2,80 5 G 80 H x 13 3,60 5 G 100 H x 13 4,00 5 Vario-befogórátétek l. 51. old. SGHS Emelőkaros szorítók 90 -ban elfordított emelőkarral, nehéz kivitelben Az emelőkar végállása vízszintes a befogási területen végzett akadálytalan munka érdekében. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység SG-25 HS x 15 2,80 5 SG-30 HS x 15 3,20 5 SG-50 HS x 15 3,70 5 SG-80 HS x 15 4,70 5 Vario-befogórátéteket l. 51. old. 26

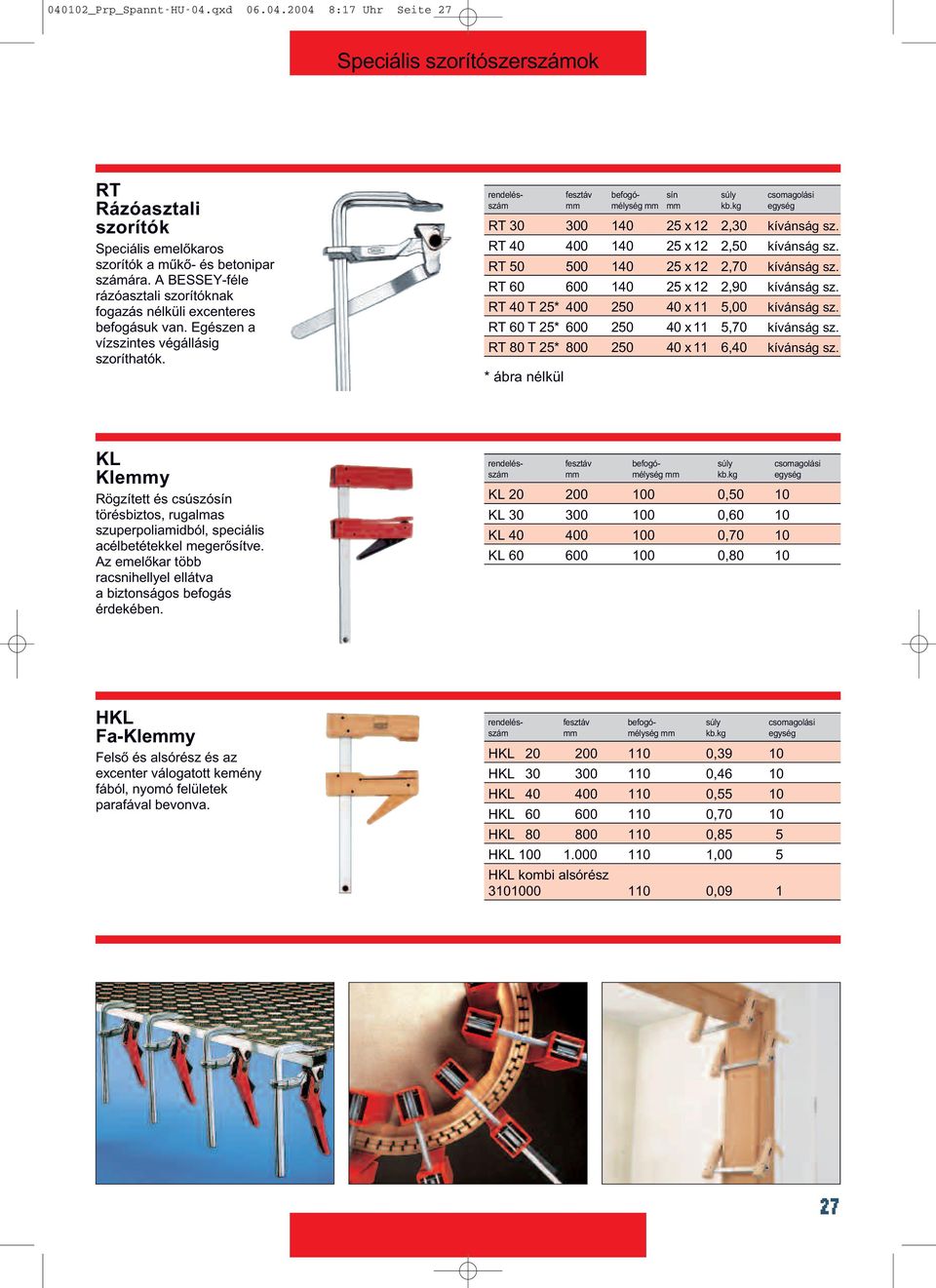

7 040102_Prp_Spannt-HU-04.qxd :17 Uhr Seite 27 RT Rázóasztali szorítók Speciális emelőkaros szorítók a műkő- és betonipar számára. A BESSEY-féle rázóasztali szorítóknak fogazás nélküli excenteres befogásuk van. Egészen a vízszintes végállásig szoríthatók. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység RT x 12 2,30 kívánság sz. RT x 12 2,50 kívánság sz. RT x 12 2,70 kívánság sz. RT x 12 2,90 kívánság sz. RT 40 T 25* x 11 5,00 kívánság sz. RT 60 T 25* x 11 5,70 kívánság sz. RT 80 T 25* x 11 6,40 kívánság sz. * ábra nélkül KL Klemmy Rögzített és csúszósín törésbiztos, rugalmas szuperpoliamidból, speciális acélbetétekkel megerősítve. Az emelőkar több racsnihellyel ellátva a biztonságos befogás érdekében. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység KL ,50 10 KL ,60 10 KL ,70 10 KL ,80 10 HKL Fa-Klemmy Felső és alsórész és az excenter válogatott kemény fából, nyomó felületek parafával bevonva. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység HKL ,39 10 HKL ,46 10 HKL ,55 10 HKL ,70 10 HKL ,85 5 HKL ,00 5 HKL kombi alsórész ,

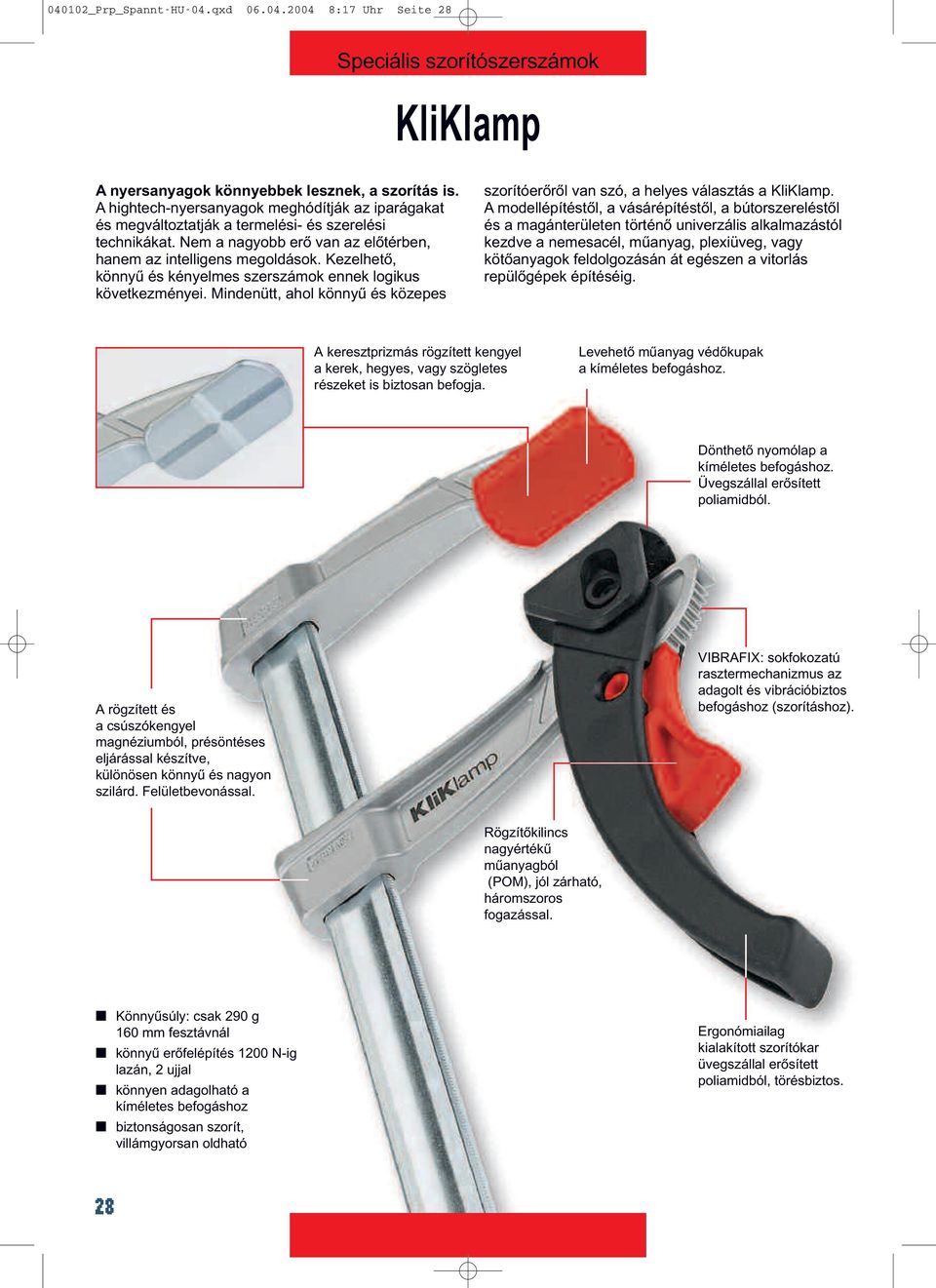

8 040102_Prp_Spannt-HU-04.qxd :17 Uhr Seite 28 KliKlamp A nyersanyagok könnyebbek lesznek, a szorítás is. A hightech-nyersanyagok meghódítják az iparágakat és megváltoztatják a termelési- és szerelési technikákat. Nem a nagyobb erő van az előtérben, hanem az intelligens megoldások. Kezelhető, könnyű és kényelmes szerszámok ennek logikus következményei. Mindenütt, ahol könnyű és közepes szorítóerőről van szó, a helyes választás a KliKlamp. A modellépítéstől, a vásárépítéstől, a bútorszereléstől és a magánterületen történő univerzális alkalmazástól kezdve a nemesacél, műanyag, plexiüveg, vagy kötőanyagok feldolgozásán át egészen a vitorlás repülőgépek építéséig. A keresztprizmás rögzített kengyel a kerek, hegyes, vagy szögletes részeket is biztosan befogja. Levehető műanyag védőkupak a kíméletes befogáshoz. Dönthető nyomólap a kíméletes befogáshoz. Üvegszállal erősített poliamidból. A rögzített és a csúszókengyel magnéziumból, présöntéses eljárással készítve, különösen könnyű és nagyon szilárd. Felületbevonással. VIBRAFIX: sokfokozatú rasztermechanizmus az adagolt és vibrációbiztos befogáshoz (szorításhoz). Rögzítőkilincs nagyértékű műanyagból (POM), jól zárható, háromszoros fogazással. Könnyűsúly: csak 290 g 160 mm fesztávnál könnyű erőfelépítés 1200 N-ig lazán, 2 ujjal könnyen adagolható a kíméletes befogáshoz biztonságosan szorít, villámgyorsan oldható Ergonómiailag kialakított szorítókar üvegszállal erősített poliamidból, törésbiztos. 28

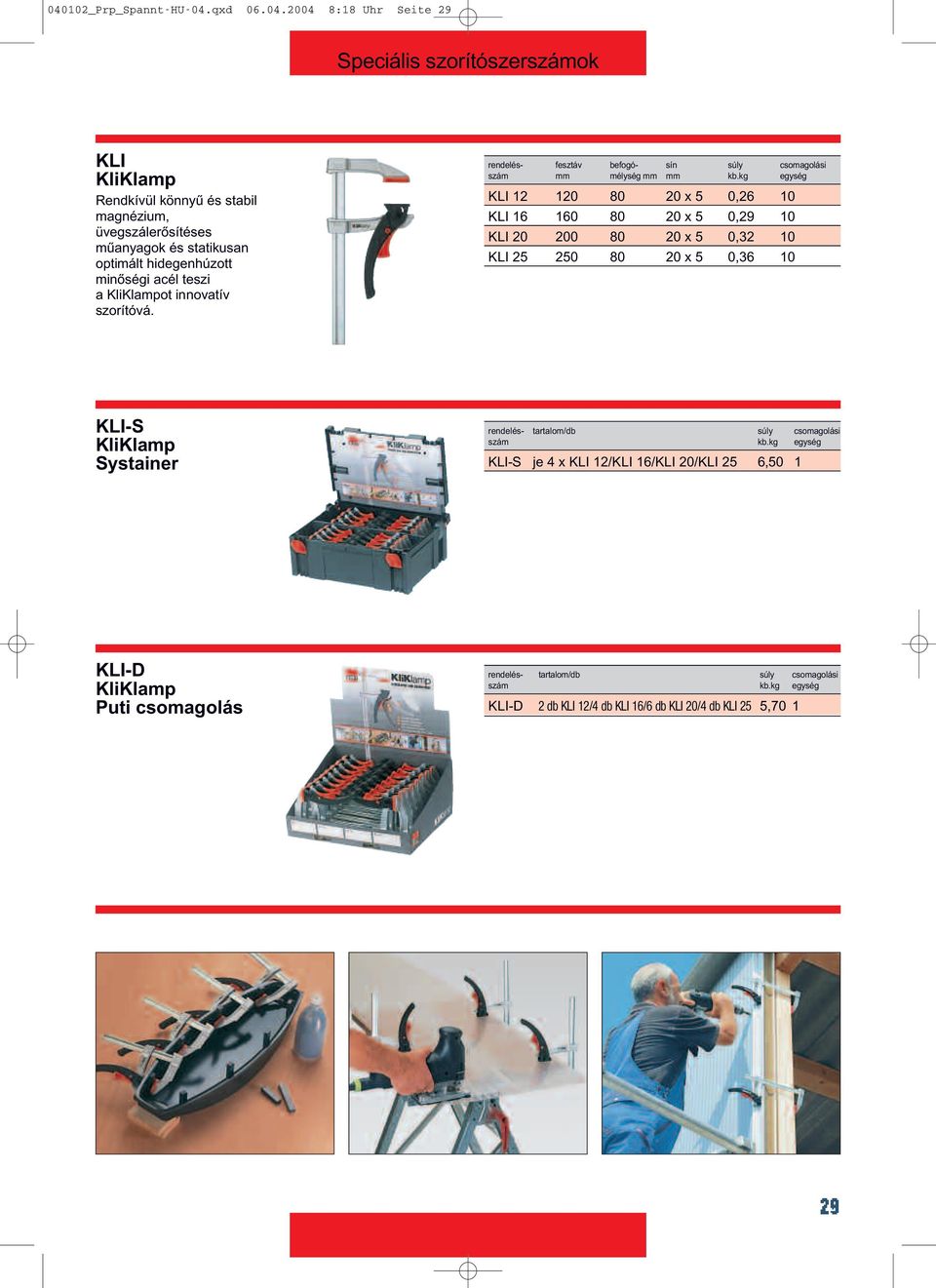

9 040102_Prp_Spannt-HU-04.qxd :18 Uhr Seite 29 KLI KliKlamp Rendkívül könnyű és stabil magnézium, üvegszálerősítéses műanyagok és statikusan optimált hidegenhúzott minőségi acél teszi a KliKlampot innovatív szorítóvá. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység KLI x 5 0,26 10 KLI x 5 0,29 10 KLI x 5 0,32 10 KLI x 5 0,36 10 KLI-S KliKlamp Systainer rendelés- tartalom/db súly csomagolási szám kb.kg egység KLI-S je 4 x KLI 12/KLI 16/KLI 20/KLI 25 6,50 1 KLI-D KliKlamp Puti csomagolás rendelés- tartalom/db súly csomagolási szám kb.kg egység KLI-D 2 db KLI 12/4 db KLI 16/6 db KLI 20/4 db KLI 25 5,

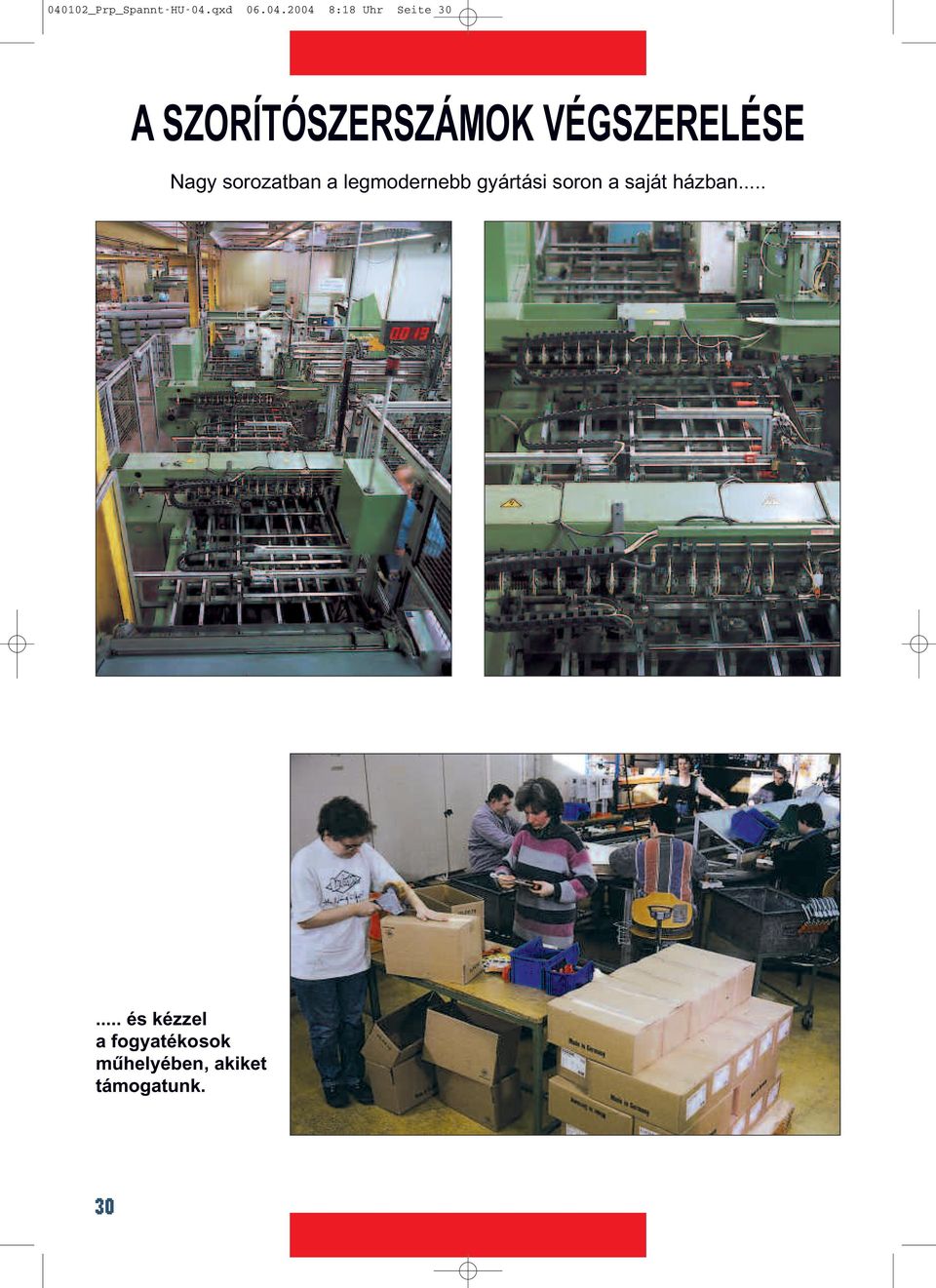

10 040102_Prp_Spannt-HU-04.qxd :18 Uhr Seite 30 A SZORÍTÓSZERSZÁMOK VÉGSZERELÉSE Nagy sorozatban a legmodernebb gyártási soron a saját házban és kézzel a fogyatékosok műhelyében, akiket támogatunk. 30

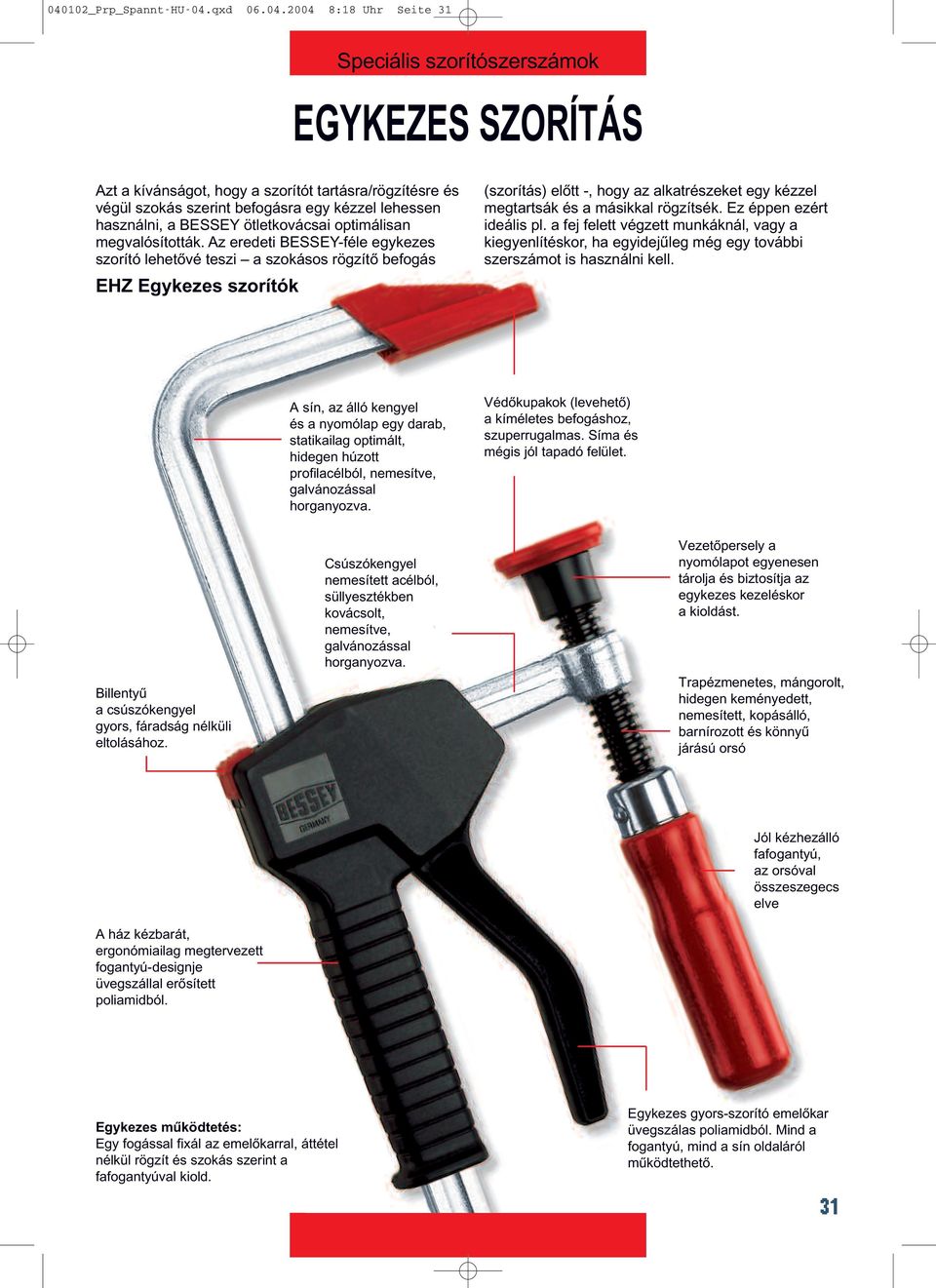

11 040102_Prp_Spannt-HU-04.qxd :18 Uhr Seite 31 EGYKEZES SZORÍTÁS Azt a kívánságot, hogy a szorítót tartásra/rögzítésre és végül szokás szerint befogásra egy kézzel lehessen használni, a BESSEY ötletkovácsai optimálisan megvalósították. Az eredeti BESSEY-féle egykezes szorító lehetővé teszi a szokásos rögzítő befogás EHZ Egykezes szorítók (szorítás) előtt -, hogy az alkatrészeket egy kézzel megtartsák és a másikkal rögzítsék. Ez éppen ezért ideális pl. a fej felett végzett munkáknál, vagy a kiegyenlítéskor, ha egyidejűleg még egy további szerszámot is használni kell. A sín, az álló kengyel és a nyomólap egy darab, statikailag optimált, hidegen húzott profilacélból, nemesítve, galvánozással horganyozva. Védőkupakok (levehető) a kíméletes befogáshoz, szuperrugalmas. Síma és mégis jól tapadó felület. Billentyű a csúszókengyel gyors, fáradság nélküli eltolásához. Csúszókengyel nemesített acélból, süllyesztékben kovácsolt, nemesítve, galvánozással horganyozva. Vezetőpersely a nyomólapot egyenesen tárolja és biztosítja az egykezes kezeléskor a kioldást. Trapézmenetes, mángorolt, hidegen keményedett, nemesített, kopásálló, barnírozott és könnyű járású orsó A ház kézbarát, ergonómiailag megtervezett fogantyú-designje üvegszállal erősített poliamidból. Jól kézhezálló fafogantyú, az orsóval összeszegecs elve Egykezes működtetés: Egy fogással fixál az emelőkarral, áttétel nélkül rögzít és szokás szerint a fafogantyúval kiold. Egykezes gyors-szorító emelőkar üvegszálas poliamidból. Mind a fogantyú, mind a sín oldaláról működtethető. 31

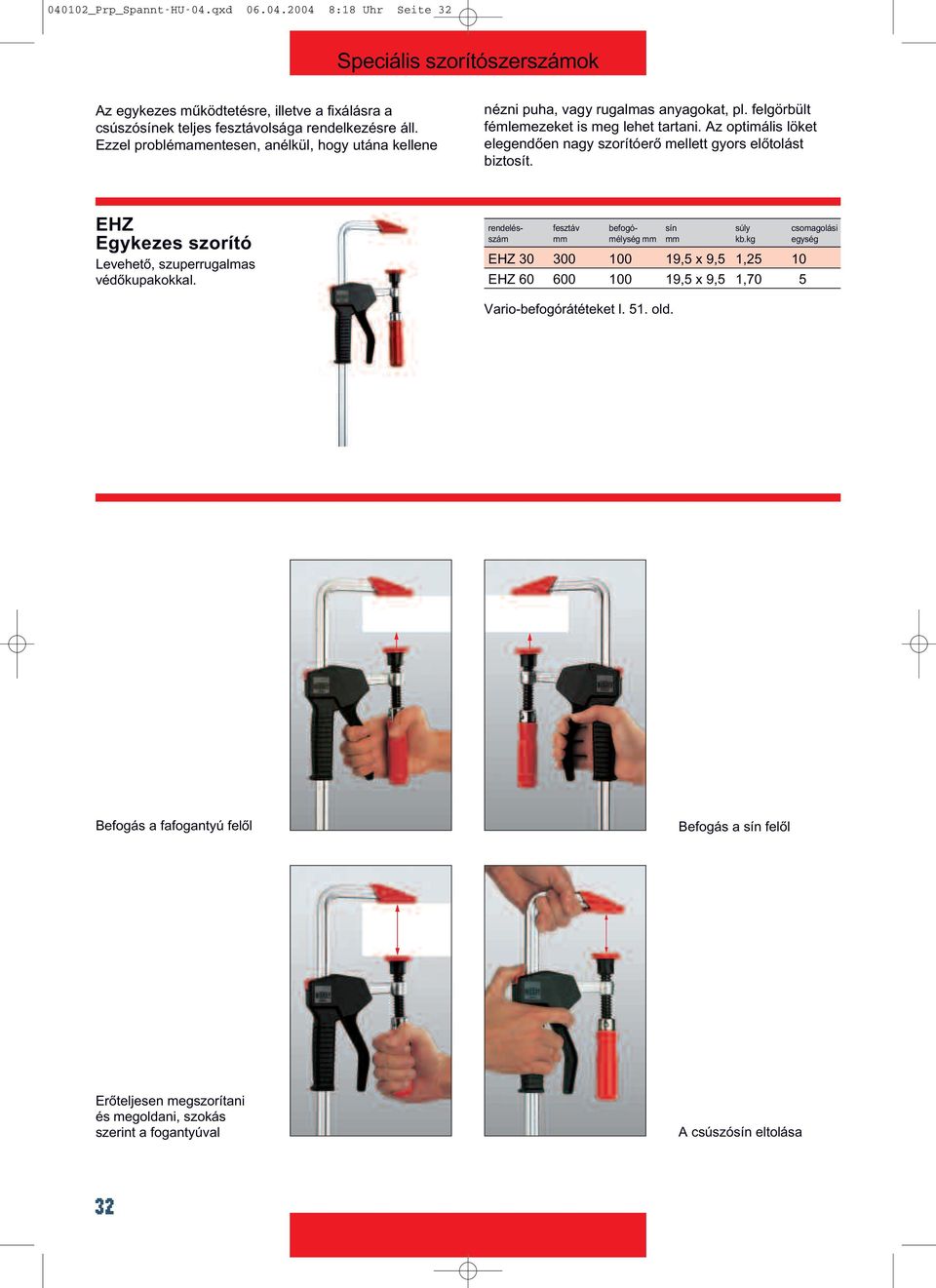

12 040102_Prp_Spannt-HU-04.qxd :18 Uhr Seite 32 Az egykezes működtetésre, illetve a fixálásra a csúszósínek teljes fesztávolsága rendelkezésre áll. Ezzel problémamentesen, anélkül, hogy utána kellene nézni puha, vagy rugalmas anyagokat, pl. felgörbült fémlemezeket is meg lehet tartani. Az optimális löket elegendően nagy szorítóerő mellett gyors előtolást biztosít. EHZ Egykezes szorító Levehető, szuperrugalmas védőkupakokkal. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység EHZ ,5 x 9,5 1,25 10 EHZ ,5 x 9,5 1,70 5 Vario-befogórátéteket l. 51. old. Befogás a fafogantyú felől Befogás a sín felől Erőteljesen megszorítani és megoldani, szokás szerint a fogantyúval A csúszósín eltolása 32

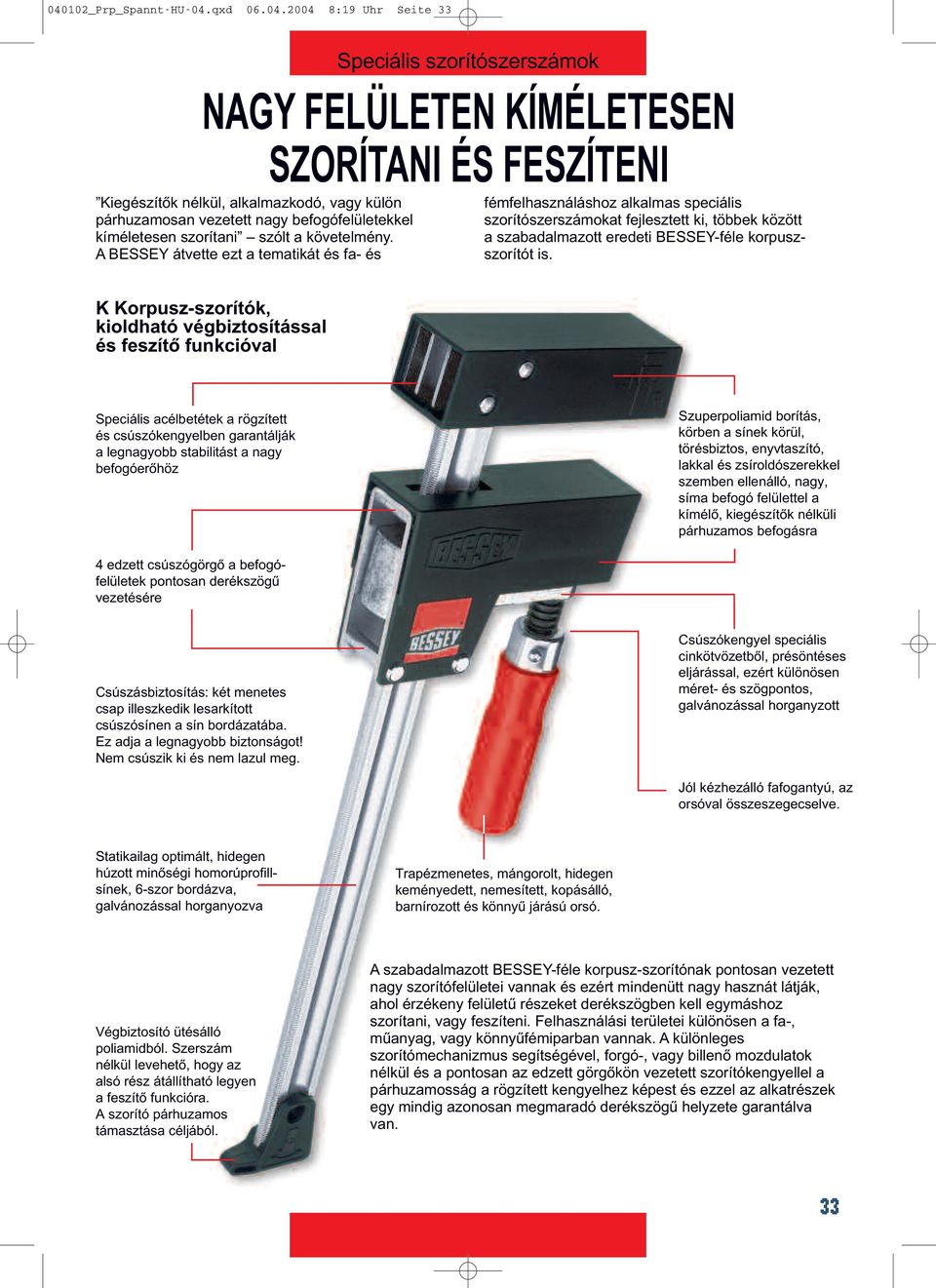

13 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 33 NAGY FELÜLETEN KÍMÉLETESEN SZORÍTANI ÉS FESZÍTENI Kiegészítők nélkül, alkalmazkodó, vagy külön párhuzamosan vezetett nagy befogófelületekkel kíméletesen szorítani szólt a követelmény. A BESSEY átvette ezt a tematikát és fa- és fémfelhasználáshoz alkalmas speciális szorítószerszámokat fejlesztett ki, többek között a szabadalmazott eredeti BESSEY-féle korpuszszorítót is. K Korpusz-szorítók, kioldható végbiztosítással és feszítő funkcióval Speciális acélbetétek a rögzített és csúszókengyelben garantálják a legnagyobb stabilitást a nagy befogóerőhöz Szuperpoliamid borítás, körben a sínek körül, törésbiztos, enyvtaszító, lakkal és zsíroldószerekkel szemben ellenálló, nagy, síma befogó felülettel a kímélő, kiegészítők nélküli párhuzamos befogásra 4 edzett csúszógörgő a befogófelületek pontosan derékszögű vezetésére Csúszásbiztosítás: két menetes csap illeszkedik lesarkított csúszósínen a sín bordázatába. Ez adja a legnagyobb biztonságot! Nem csúszik ki és nem lazul meg. Csúszókengyel speciális cinkötvözetből, présöntéses eljárással, ezért különösen méret- és szögpontos, galvánozással horganyzott Jól kézhezálló fafogantyú, az orsóval összeszegecselve. Statikailag optimált, hidegen húzott minőségi homorúprofillsínek, 6-szor bordázva, galvánozással horganyozva Trapézmenetes, mángorolt, hidegen keményedett, nemesített, kopásálló, barnírozott és könnyű járású orsó. Végbiztosító ütésálló poliamidból. Szerszám nélkül levehető, hogy az alsó rész átállítható legyen a feszítő funkcióra. A szorító párhuzamos támasztása céljából. A szabadalmazott BESSEY-féle korpusz-szorítónak pontosan vezetett nagy szorítófelületei vannak és ezért mindenütt nagy hasznát látják, ahol érzékeny felületű részeket derékszögben kell egymáshoz szorítani, vagy feszíteni. Felhasználási területei különösen a fa-, műanyag, vagy könnyűfémiparban vannak. A különleges szorítómechanizmus segítségével, forgó-, vagy billenő mozdulatok nélkül és a pontosan az edzett görgőkön vezetett szorítókengyellel a párhuzamosság a rögzített kengyelhez képest és ezzel az alkatrészek egy mindig azonosan megmaradó derékszögű helyzete garantálva van. 33

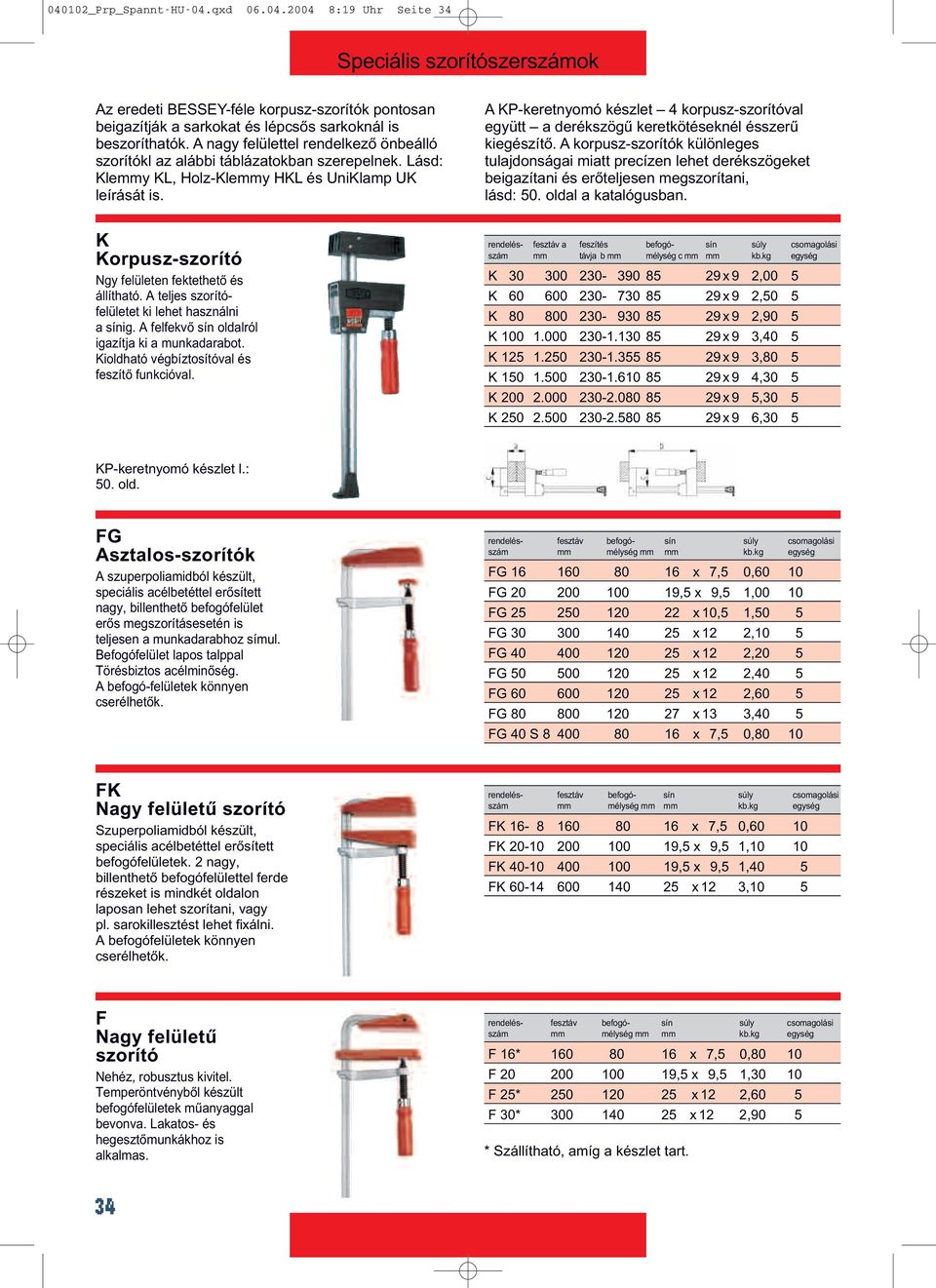

14 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 34 Az eredeti BESSEY-féle korpusz-szorítók pontosan beigazítják a sarkokat és lépcsős sarkoknál is beszoríthatók. A nagy felülettel rendelkező önbeálló szorítókl az alábbi táblázatokban szerepelnek. Lásd: Klemmy KL, Holz-Klemmy HKL és UniKlamp UK leírását is. A KP-keretnyomó készlet 4 korpusz-szorítóval együtt a derékszögű keretkötéseknél ésszerű kiegészítő. A korpusz-szorítók különleges tulajdonságai miatt precízen lehet derékszögeket beigazítani és erőteljesen megszorítani, lásd: 50. oldal a katalógusban. K Korpusz-szorító Ngy felületen fektethető és állítható. A teljes szorítófelületet ki lehet használni a sínig. A felfekvő sín oldalról igazítja ki a munkadarabot. Kioldható végbíztosítóval és feszítő funkcióval. rendelés- fesztáv a feszítés befogó- sín súly csomagolási szám mm távja b mm mélység c mm mm kb.kg egység K x 9 2,00 5 K x 9 2,50 5 K x 9 2,90 5 K x 9 3,40 5 K x 9 3,80 5 K x 9 4,30 5 K x 9 5,30 5 K x 9 6,30 5 KP-keretnyomó készlet l.: 50. old. KP-Set siehe Seite XX. FG Asztalos-szorítók A szuperpoliamidból készült, speciális acélbetéttel erősített nagy, billenthető befogófelület erős megszorításesetén is teljesen a munkadarabhoz símul. Befogófelület lapos talppal Törésbiztos acélminőség. A befogó-felületek könnyen cserélhetők. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység FG x 7,5 0,60 10 FG ,5 x 9,5 1,00 10 FG x 10,5 1,50 5 FG x 12 2,10 5 FG x 12 2,20 5 FG x 12 2,40 5 FG x 12 2,60 5 FG x 13 3,40 5 FG 40 S x 7,5 0,80 10 FK Nagy felületű szorító Szuperpoliamidból készült, speciális acélbetéttel erősített befogófelületek. 2 nagy, billenthető befogófelülettel ferde részeket is mindkét oldalon laposan lehet szorítani, vagy pl. sarokillesztést lehet fixálni. A befogófelületek könnyen cserélhetők. rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység FK x 7,5 0,60 10 FK ,5 x 9,5 1,10 10 FK ,5 x 9,5 1,40 5 FK x 12 3,10 5 F Nagy felületű szorító Nehéz, robusztus kivitel. Temperöntvényből készült befogófelületek műanyaggal bevonva. Lakatos- és hegesztőmunkákhoz is alkalmas. 34 rendelés- fesztáv befogó- sín súly csomagolási szám mm mélység mm mm kb.kg egység F 16* x 7,5 0,80 10 F ,5 x 9,5 1,30 10 F 25* x 12 2,60 5 F 30* x 12 2,90 5 * Szállítható, amíg a készlet tart.

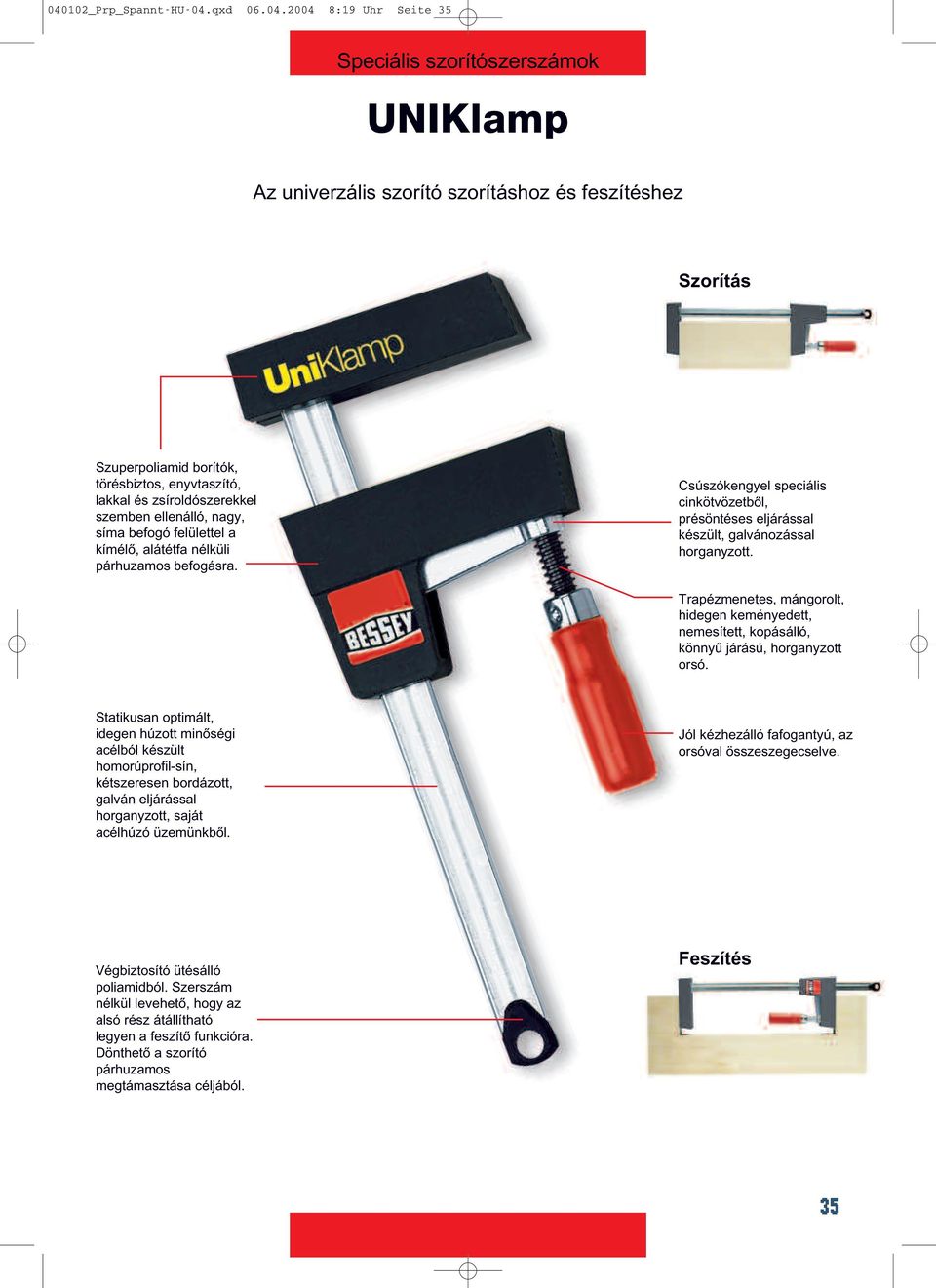

15 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 35 UNIKlamp Az univerzális szorító szorításhoz és feszítéshez Szorítás Szuperpoliamid borítók, törésbiztos, enyvtaszító, lakkal és zsíroldószerekkel szemben ellenálló, nagy, síma befogó felülettel a kímélő, alátétfa nélküli párhuzamos befogásra. Csúszókengyel speciális cinkötvözetből, présöntéses eljárással készült, galvánozással horganyzott. Trapézmenetes, mángorolt, hidegen keményedett, nemesített, kopásálló, könnyű járású, horganyzott orsó. Statikusan optimált, idegen húzott minőségi acélból készült homorúprofil-sín, kétszeresen bordázott, galván eljárással horganyzott, saját acélhúzó üzemünkből. Jól kézhezálló fafogantyú, az orsóval összeszegecselve. Végbiztosító ütésálló poliamidból. Szerszám nélkül levehető, hogy az alsó rész átállítható legyen a feszítő funkcióra. Dönthető a szorító párhuzamos megtámasztása céljából. Feszítés 35

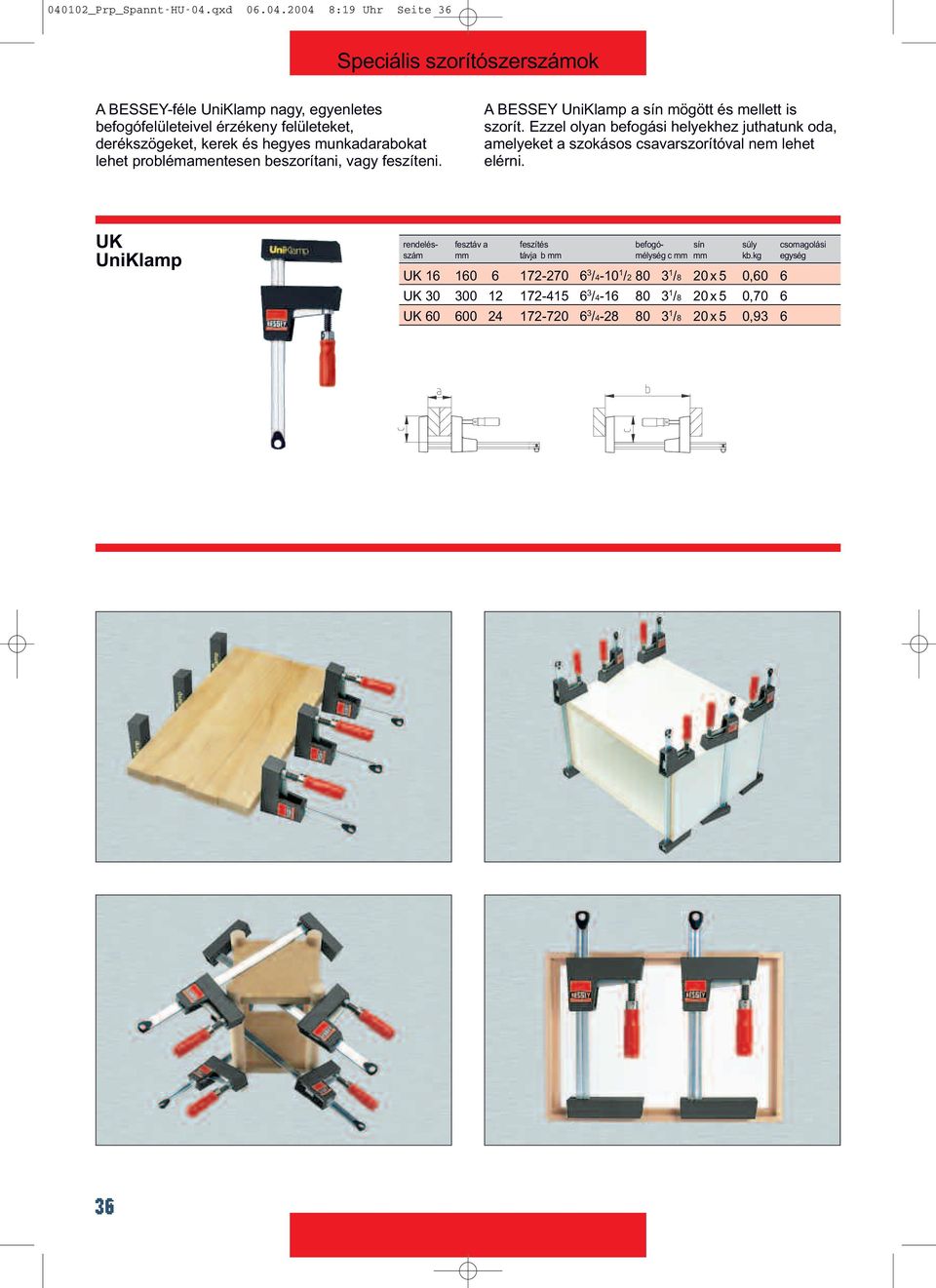

16 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 36 A BESSEY-féle UniKlamp nagy, egyenletes befogófelületeivel érzékeny felületeket, derékszögeket, kerek és hegyes munkadarabokat lehet problémamentesen beszorítani, vagy feszíteni. A BESSEY UniKlamp a sín mögött és mellett is szorít. Ezzel olyan befogási helyekhez juthatunk oda, amelyeket a szokásos csavarszorítóval nem lehet elérni. UK UniKlamp rendelés- fesztáv a feszítés befogó- sín súly csomagolási szám mm távja b mm mélység c mm mm kb.kg egység UK / / /8 20 x 5 0,60 6 UK / /8 20 x 5 0,70 6 UK / /8 20 x 5 0,

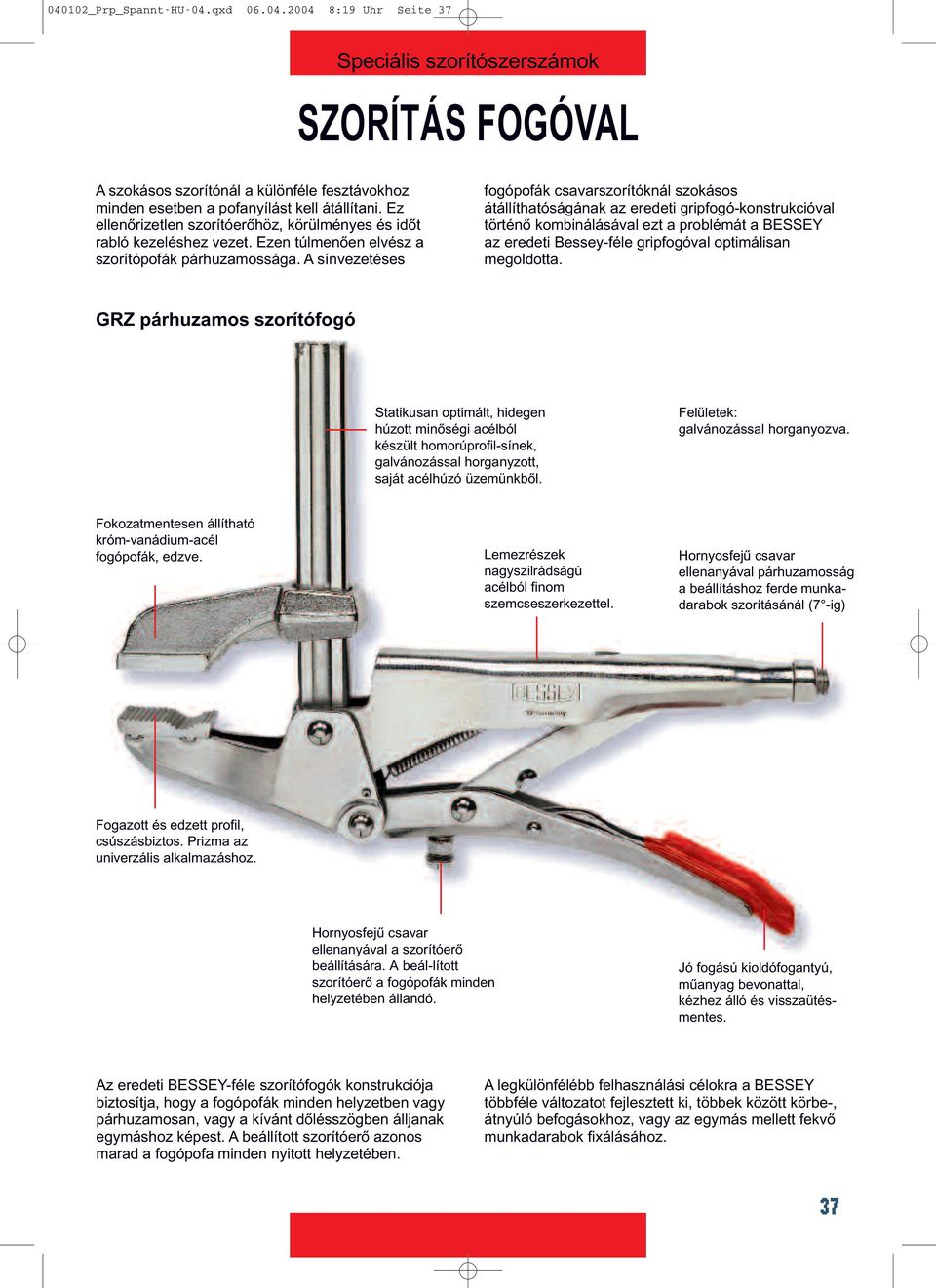

17 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 37 SZORÍTÁS FOGÓVAL A szokásos szorítónál a különféle fesztávokhoz minden esetben a pofanyílást kell átállítani. Ez ellenőrizetlen szorítóerőhöz, körülményes és időt rabló kezeléshez vezet. Ezen túlmenően elvész a szorítópofák párhuzamossága. A sínvezetéses fogópofák csavarszorítóknál szokásos átállíthatóságának az eredeti gripfogó-konstrukcióval történő kombinálásával ezt a problémát a BESSEY az eredeti Bessey-féle gripfogóval optimálisan megoldotta. GRZ párhuzamos szorítófogó Statikusan optimált, hidegen húzott minőségi acélból készült homorúprofil-sínek, galvánozással horganyzott, saját acélhúzó üzemünkből. Felületek: galvánozással horganyozva. Fokozatmentesen állítható króm-vanádium-acél fogópofák, edzve. Lemezrészek nagyszilrádságú acélból finom szemcseszerkezettel. Hornyosfejű csavar ellenanyával párhuzamosság a beállításhoz ferde munkadarabok szorításánál (7 -ig) Fogazott és edzett profil, csúszásbiztos. Prizma az univerzális alkalmazáshoz. Hornyosfejű csavar ellenanyával a szorítóerő beállítására. A beál-lított szorítóerő a fogópofák minden helyzetében állandó. Jó fogású kioldófogantyú, műanyag bevonattal, kézhez álló és visszaütésmentes. Az eredeti BESSEY-féle szorítófogók konstrukciója biztosítja, hogy a fogópofák minden helyzetben vagy párhuzamosan, vagy a kívánt dőlésszögben álljanak egymáshoz képest. A beállított szorítóerő azonos marad a fogópofa minden nyitott helyzetében. A legkülönfélébb felhasználási célokra a BESSEY többféle változatot fejlesztett ki, többek között körbe-, átnyúló befogásokhoz, vagy az egymás mellett fekvő munkadarabok fixálásához. 37

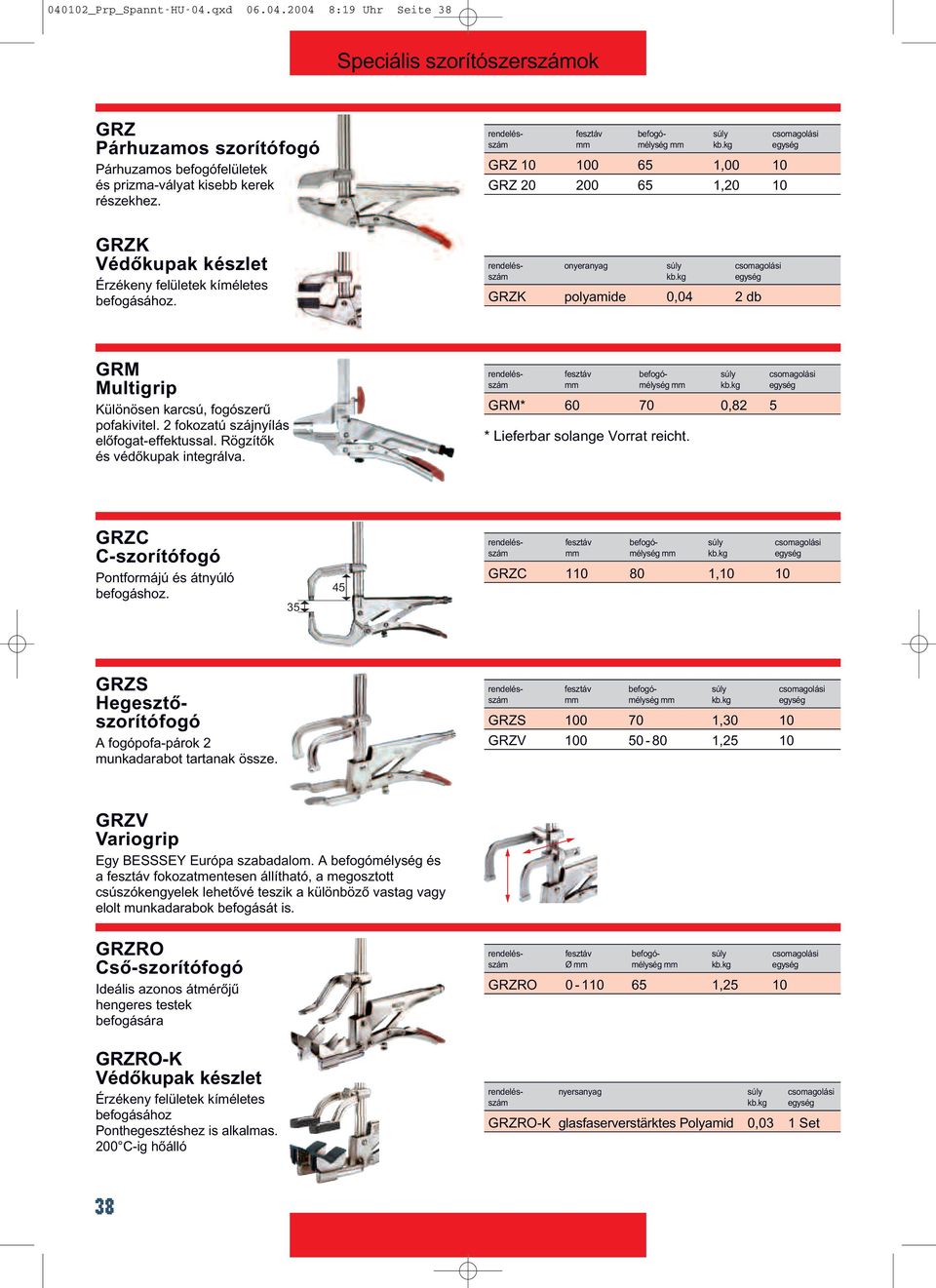

18 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 38 GRZ Párhuzamos szorítófogó Párhuzamos befogófelületek és prizma-vályat kisebb kerek részekhez. GRZK Védőkupak készlet Érzékeny felületek kíméletes befogásához. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység GRZ ,00 10 GRZ ,20 10 rendelés- onyeranyag súly csomagolási szám kb.kg egység GRZK polyamide 0,04 2 db GRM Multigrip Különösen karcsú, fogószerű pofakivitel. 2 fokozatú szájnyílás előfogat-effektussal. Rögzítők és védőkupak integrálva. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység GRM* ,82 5 * Lieferbar solange Vorrat reicht. GRZC C-szorítófogó Pontformájú és átnyúló befogáshoz rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység GRZC ,10 10 GRZS Hegesztőszorítófogó A fogópofa-párok 2 munkadarabot tartanak össze. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység GRZS ,30 10 GRZV ,25 10 GRZV Variogrip Egy BESSSEY Európa szabadalom. A befogómélység és a fesztáv fokozatmentesen állítható, a megosztott csúszókengyelek lehetővé teszik a különböző vastag vagy elolt munkadarabok befogását is. GRZRO Cső-szorítófogó Ideális azonos átmérőjű hengeres testek befogására rendelés- fesztáv befogó- súly csomagolási szám Ø mm mélység mm kb.kg egység GRZRO ,25 10 GRZRO-K Védőkupak készlet Érzékeny felületek kíméletes befogásához Ponthegesztéshez is alkalmas. 200 C-ig hőálló rendelés- nyersanyag súly csomagolási szám kb.kg egység GRZRO-K glasfaserverstärktes Polyamid 0,03 1 Set 38

19 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 39 ÉLEK ÉS HOMLOKZATI OLDALAK SZORÍTÁSA EKT egykezes élszorító 9 Statikusan optimált alumínium burkolat ezáltal könnyen kezelhető.felülete mikrobevonatú, ezért korrózióvédett, elszíneződés nem lehetséges. 1 Fogantyú az egykezes használathoz. Ütésbiztos műanyagból, ergonómiailag kialakítva, fogásbiztos. 8 Max. befogómélység 45 mm Páratlan funkciója a kettős orsóval: a külső orsó mozgatja a nyomópofákat, a belső orsó hozza létre a homlokzati nyomást a peremre. 7 Nagyfelületű nyomópofák szilárdan integrált, színtelen puha rátéttel a csúszásbiztos és kíméletes befogáshoz Max. fesztáv 55 mm. 5 Dönthető csapágyazott támasztékok a szorítóerő fokozására a nyomópofákon. 4 Mozgathatóan csapágyazott, hidegpréseléssel öntött nyomólap, abszolút sima, galvánozással horganyzott. Nagyfelületű műanyag védőkupak a kíméletes befogáshoz, levehető. A szorító rögzítése és a peremek rányomása a fogantyú egyszeri működtetésével történik. Ezzel az egyik kéz mindig szabad a munkadarab behelyezése és kiigazítása céljára. 39

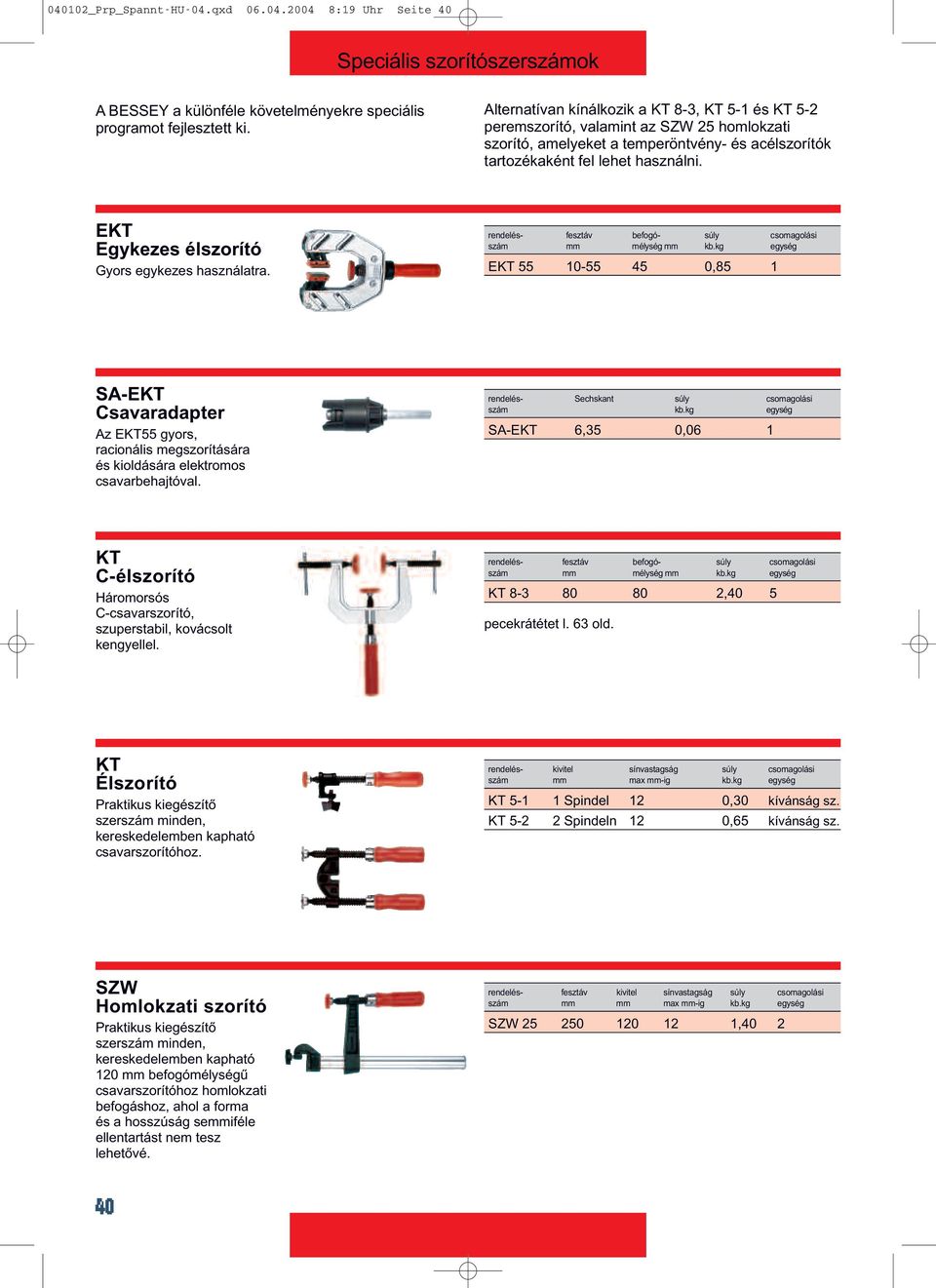

20 040102_Prp_Spannt-HU-04.qxd :19 Uhr Seite 40 A BESSEY a különféle követelményekre speciális programot fejlesztett ki. Alternatívan kínálkozik a KT 8-3, KT 5-1 és KT 5-2 peremszorító, valamint az SZW 25 homlokzati szorító, amelyeket a temperöntvény- és acélszorítók tartozékaként fel lehet használni. EKT Egykezes élszorító Gyors egykezes használatra. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység EKT ,85 1 SA-EKT Csavaradapter Az EKT55 gyors, racionális megszorítására és kioldására elektromos csavarbehajtóval. rendelés- Sechskant súly csomagolási szám kb.kg egység SA-EKT 6,35 0,06 1 KT C-élszorító Háromorsós C-csavarszorító, szuperstabil, kovácsolt kengyellel. rendelés- fesztáv befogó- súly csomagolási szám mm mélység mm kb.kg egység KT ,40 5 pecekrátétet l. 63 old. KT Élszorító Praktikus kiegészítő szerszám minden, kereskedelemben kapható csavarszorítóhoz. rendelés- kivitel sínvastagság súly csomagolási szám mm max mm-ig kb.kg egység KT Spindel 12 0,30 kívánság sz. KT Spindeln 12 0,65 kívánság sz. SZW Homlokzati szorító Praktikus kiegészítő szerszám minden, kereskedelemben kapható 120 mm befogómélységű csavarszorítóhoz homlokzati befogáshoz, ahol a forma és a hosszúság semmiféle ellentartást nem tesz lehetővé. rendelés- fesztáv kivitel sínvastagság súly csomagolási szám mm mm max mm-ig kb.kg egység SZW ,
