1 Dr. Mikó Balázs Mőanyag fröccsöntı szerszámok tervezése és gyártása Alámetszett alkatrészek gyártása Alámetszés 2 A nyitás / kilökés irányából takart felületek Méret / Jelleg / Zárás 1

2 Szerszámkonstrukciós kialakítások 3 Repülı betét Normál kilökés használata Feladó betét Kettıs kilökı alkalmazása Csúszka Ferde feladó Rugózó betét Repülı betét 4 Olyan fém betét, amelyet a darab fészekbıl való eltávolítása után kerül eltávolításra a darabból. Proto szerszám esetén. A betét helyzetét megfelelıen biztosítani kell (oldalferdeség, mágnes, csap). A kivételhez esetleg készülék szükséges 2

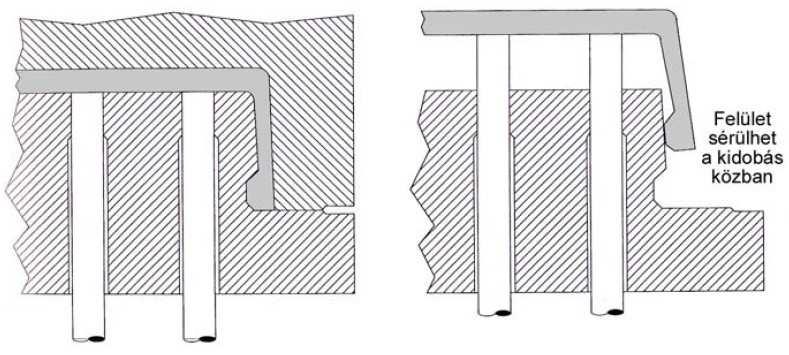

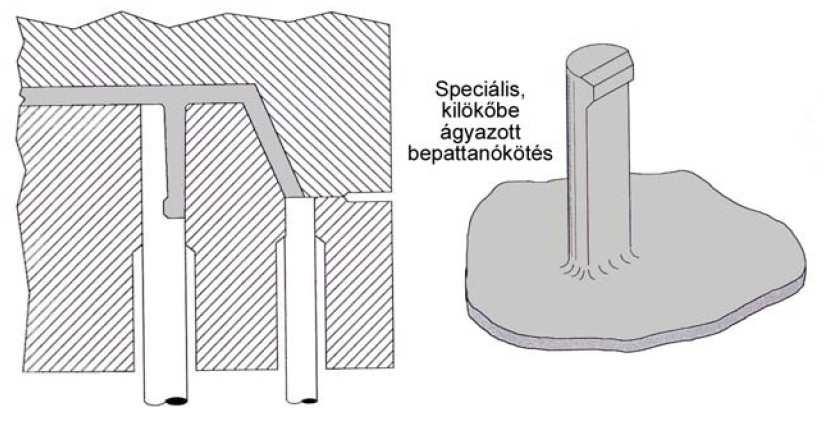

3 Normál kilökés 5 Egyszerő alámetszések, Célszerően kialakított termék, Sérülhet a felület. Feladó betét 6 Fazonos kilökı. Kisebb, egyszerő alakú alámetszések esetén. Problémás lehet a darabeltávolítás. 3

4 Kettıs kilökı, csıkilökı 7 Kis alámetszések esetén. Célszerő termék kialakítás. A deformációhoz helyet kell biztosítani. Sérülhet a felület. Csúszka 8 Alámetszés nyitásirányába mozgatott betét Kérdések: Zárás Mozgatás Vezetés Rögzítés 4

5 Csúszka kényszermozgatása 9 Mozgató csap Nyomó betét Ütközı Csúszka Mozgatás ferde csappal A nyitással egyidejőleg mozog a csúszka Geometriai kialakítás 10 H α H L L H tg α = L H = L * tg α α max = 30 (18-22 ) 5

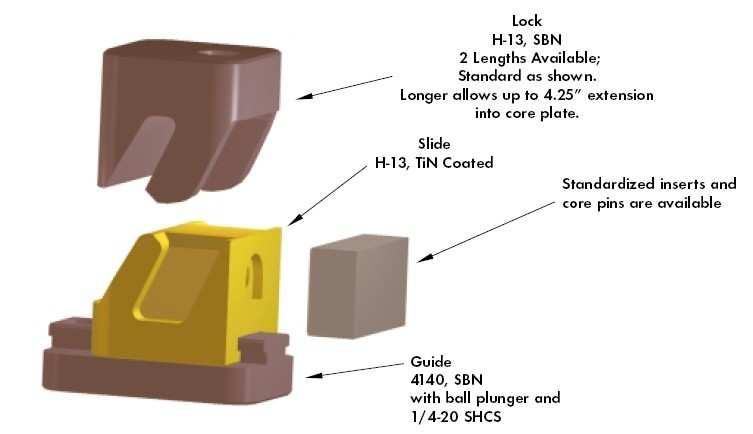

6 Csúszka szerkezeti kialakítása 11 Forma betét Hőtés Csúszka Geometriai kialakítás 12 Mozgató oszlop Nyomó betét Oszlop vezetı Csúszka test Kopólap Leszorító elem Csúszó elem 6

7 Csúszkatest 13 Megfelelı hossz az akadozó csúszás elkerülésére Váll a leszorításhoz (5x5) Vezetıoszlop 14 A csúszka mozgatásának biztosítása Széles csúszka esetén két oszlop alkalmazandó 7

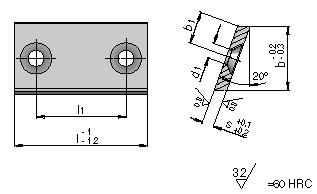

8 Vezetıoszlop tartó betét 15 Egyszerőbb gyártás Csúszka vezetése 16 Vezetés / helyzet biztosítása Illesztés a szerszám lapban (horony + illesztıszeg) Rögzítés csavarral Grafit betétes önkenı vagy edzett Széles csúszka esetén a felfekvı felület csökkenthetı 8

9 Nyomóbetét 17 Erı felvétele Zárás beállítása Formalappból kialakítva Nyomóbetét 18 Külön alkatrész Megfelelı illesztés és rögzítés Kopólappal vagy a nélkül 9

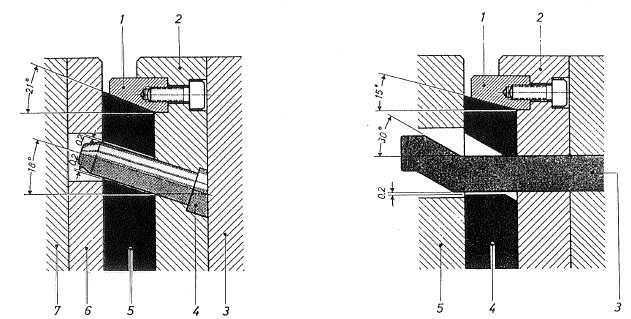

10 Nyomóbetét 19 Nagyobb terhelés esetén plusz támasztás Geometriai kialakítás 20 α < β α > β α = β + (2-5 ) α = β 10

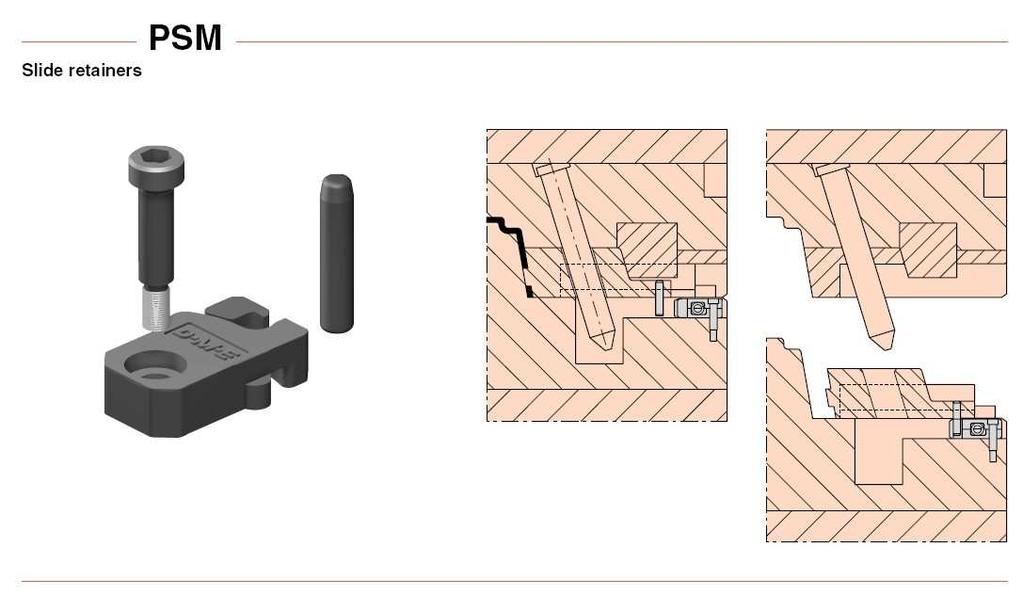

11 Csúszka helyzetének rögzítése 21 Nyitott állapotban a csúszka ne mozduljon el, így a zárás biztonságos A csúszkák lehetıleg vízszintes irányba mozogjanak Golyóscsavar A csúszkában kúpos furat határozza meg a helyzetet Elhelyezés a csúszka alján vagy oldalán (ez a megoldás aszimmetrikusan eltolja a csúszkát) Csúszka helyzetének rögzítése 22 11

12 Csúszka helyzetének rögzítése 23 Csúszka helyzetének rögzítése 24 12

13 Csúszka helyzetének rögzítése 25 Csúszka helyzetének rögzítése 26 13

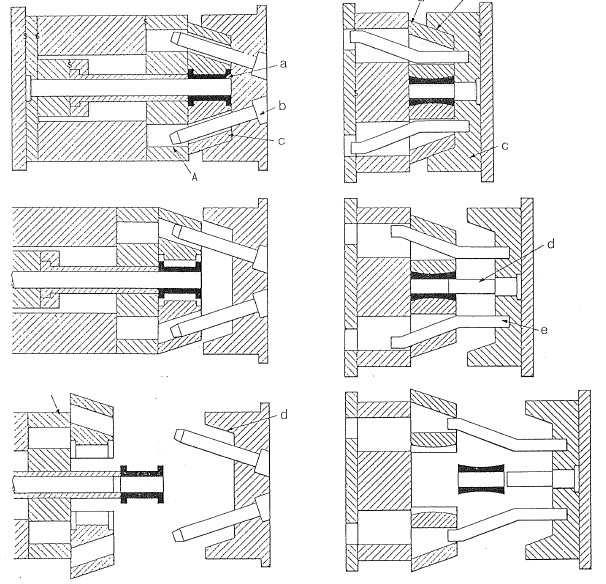

14 Csúszka kényszermozgatása 27 Z kar A nyitás után nyit a csúszka Z kar alkalmazása 28 Eltérı szerszámkonstrukció lehetséges 14

15 Hidraulikus mozgatás 29 Hosszú kimozgatási út esetén Álló oldalon is lehet Szerszámnyitás elıtt is nyitható Beépített hidraulika vagy külön henger Mini csúszkák 30 15

16 Rejtett csúszkák 31 Rejtett csúszkák 32 16

17 Rejtett csúszkák 33 Ferde feladó 34 Kis mérető alámetszés Csúszkával nem hozzáférhetı Van hely a mozgatáshoz Segíti a kilökést A darab elmozdulását meg kell akadályozni 17

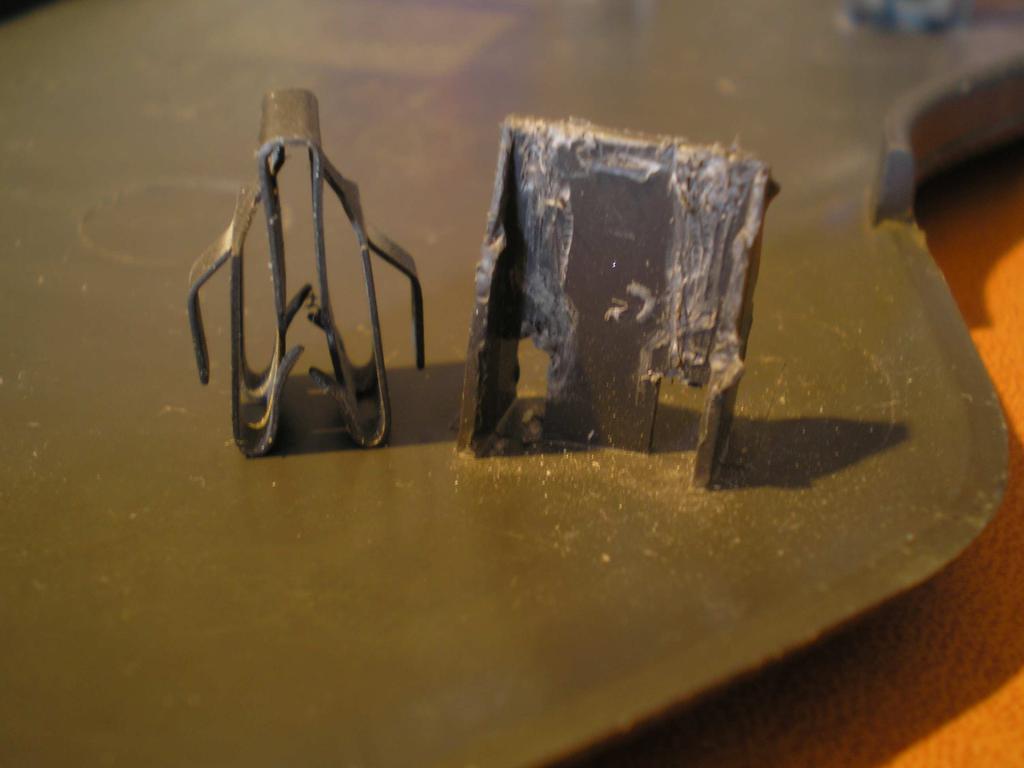

18 Tipikus alkalmazások 35 Termék konstrukciós korlát 36 18

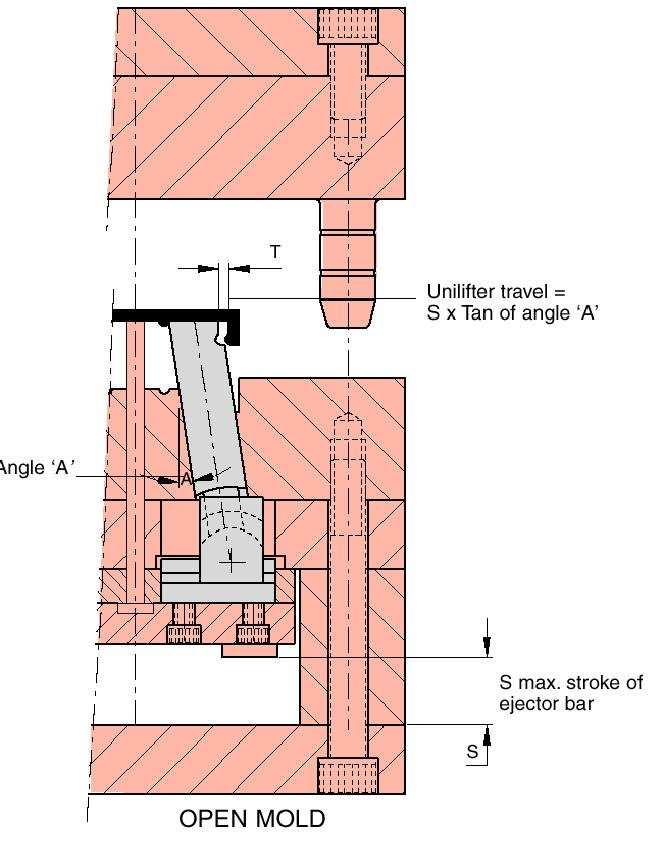

19 Mozgatás rugóval 37 Mozgatás kilökılappal I. 38 Függıleges kilökı A vezetést és a kényszermozgást betét biztosítja 19

20 Mozgatás kilökı lappal 39 Szerelt vagy egy darabból Hengeres vagy szögletes Vezetés lapba munkálva vagy betétben Szerelt vagy egy darabból Zárt szerszám Vezetés a kilökılapban Nyitott szerszám Fej kialakítása 40 Egy darabból Furat + illesztıszeg Csavar A lapban kúpos illesztı felületek szükségesek 20

21 Ferde feladó vezetése 41 Ferde feladó 42 21

22 Ferde feladó 43 Rugózó betét 44 22

23 Rugózó betét részei 45 Rugózó nyak Lapolt szár Fej fokos kialakítással Bronz vezetı elem Rögzítı csavar Rugózó betét 46 23

24 Rugózó betét rögzítése 47 Rugózó betét rögzítése 48 24

25 Rugózó betét alkalmazása 49 Rugózó betét rögzítése 50 25

26 Kettıs rugózó betét 51 Kettıs rugózó betét 52 26

27 Kettıs rugózó betét 53 Négyes rugózó betét 54 27

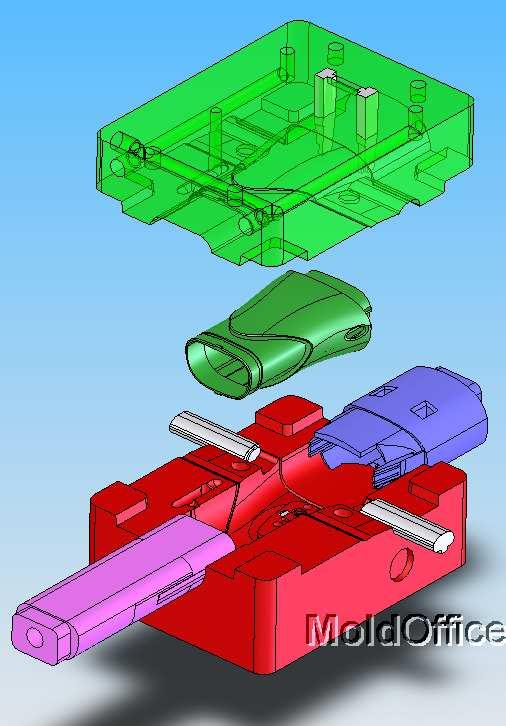

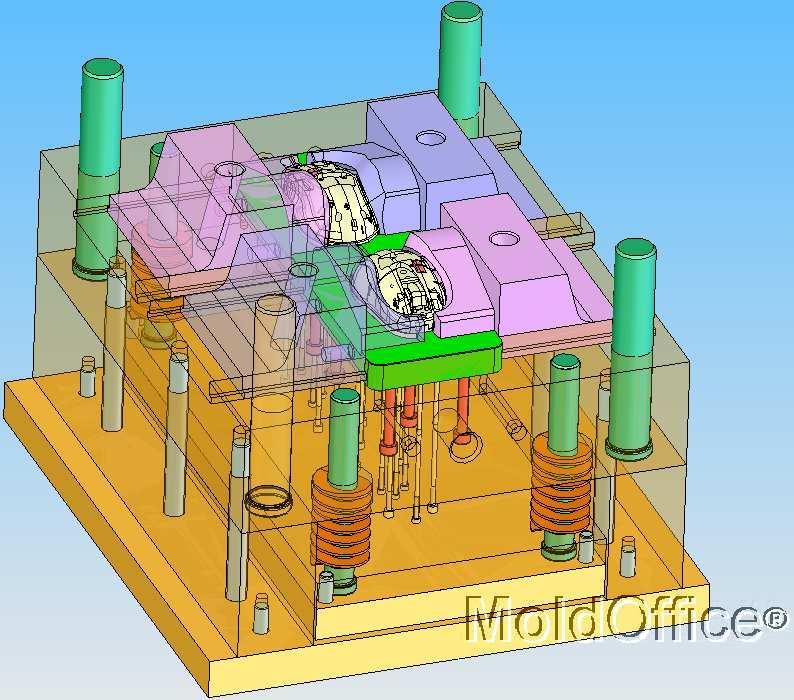

28 Példák 55 Példák 56 28

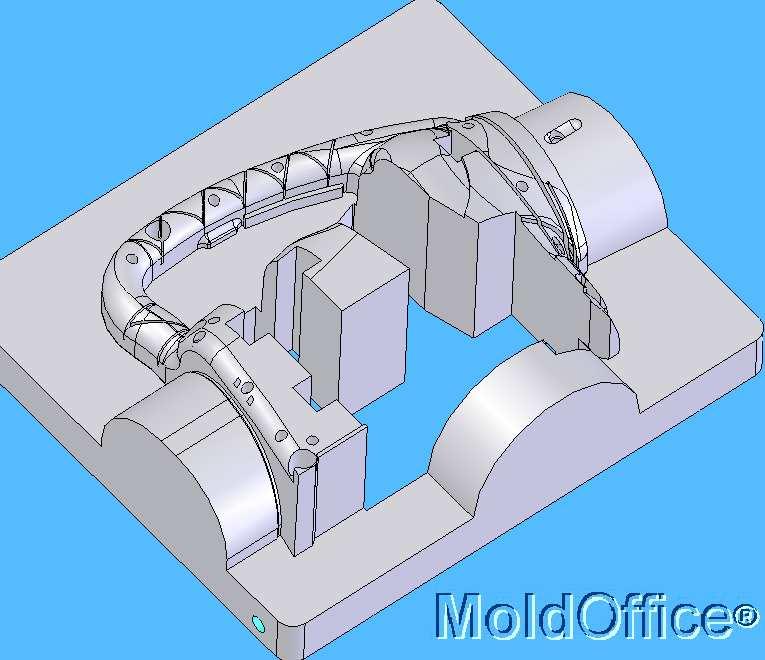

29 Példák 57 Példák 58 29

30 Példák 59 Példák 60 30
