1 Tippek és trükkök 2. Tehergépjármű baleseteknél alkalmazható, valamint új típusú mentési módszerek

2 2 Tartalom TARTALOM Oldal 1. BESZORULT SÉRÜLT MENTÉSE TEHERGÉPJÁRMŰ BALESETEKNÉL - Vezetőfülke stabilizálása Mentőállvány összeszerelése és elhelyezése 5 - Rés kialakítása 6 - Ajtó biztosítása 7 - Az ajtó eltávolítása Kapaszkodók eltávolítása 10 - Az A-oszlop átvágása 11 - Küszöb átvágása Feszítő henger elhelyezése - 1. rész Éles vágási felületek biztosítása 16 - Feszítő henger elhelyezése - 2. rész VEZETŐFÜLKE STABILIZÁLÁSA Készítse elő a feszítő hevedert és a végtelenített hevedert Beszorult sérült mentése tehergépjármű baleseteknél 3 Beszorult sérült mentése tehergépjármű baleseteknél 2. NYITÁS - Oldalirányú ütközéses belső tér növelése Crossramming A feszítő henger kezelése biztonságos távolságból Belső tér növelése feszítő szerszámmal Mentéshez szükséges hely kialakítása Tető felfeszítése A feszítő henger elhelyezése A csomagtérajtó felfeszítése a hátsó lámpa mellett Mentési alagút készítése Kormánykarima levágása Műszerfal felfeszítése hossztartó átvágásával MÓDSZEREK ÉS LEHETŐSÉGEK - A motortérben keletkezett tűz oltása A motortér gyors felnyitása Rögzítő klipszek alkalmazása A rugóút használata Hasznos ötlet Alátámasztás és stabilizálás Csavarkötések használata Tömlő kezelése Emelés Karbantartási tippek Dobja át a feszítő hevedert a vezetőfülke felett és rögzítse a végtelenített heveder segítségével

3 4 Beszorult sérült mentése tehergépjármű baleseteknél VEZETŐFÜLKE STABILIZÁLÁSA - FOLYTATÁS Vezetőfülke ráfeszítése a rugózásra MENTŐÁLLVÁNY ÖSSZESZERELÉSE ÉS ELHELYEZÉSE Szerelje meg a mentőállványt Beszorult sérült mentése tehergépjármű baleseteknél 5 Beszorult sérült mentése tehergépjármű baleseteknél Helyezze el a mentőállványt

4 6 Beszorult sérült mentése tehergépjármű baleseteknél RÉS KIALAKÍTÁSA Szorítsa össze az ajtó feletti tetőkeretet AJTÓ BIZTOSÍTÁSA Dobja át a kötelet a vezetőfülke felett Beszorult sérült mentése tehergépjármű baleseteknél 7 Beszorult sérült mentése tehergépjármű baleseteknél Biztosítsa az ajtót

5 8 Beszorult sérült mentése tehergépjármű baleseteknél AZ AJTÓ ELTÁVOLÍTÁSA Helyezze el a feszítő szerszámot a zsanér felöli oldalon AZ AJTÓ ELTÁVOLÍTÁSA A kötél megakadályozza, hogy az ajtó leessen Beszorult sérült mentése tehergépjármű baleseteknél 9 Beszorult sérült mentése tehergépjármű baleseteknél Feszítse le az ajtót

6 10 Beszorult sérült mentése tehergépjármű baleseteknél KAPASZKODÓK ELTÁVOLÍTÁSA Távolítsa el a zavaró elemeket (pl. kapaszkodókat, rakodótálcákat), így további helyet nyer a mentéshez AZ A-OSZLOP ÁTVÁGÁSA Beszorult sérült mentése tehergépjármű baleseteknél 11 A vágást ferdén végezze el, ez megakadályozza az A oszlop visszarugózását és összeakadását Beszorult sérült mentése tehergépjármű baleseteknél Vágja át az A oszlopot

7 12 Beszorult sérült mentése tehergépjármű baleseteknél KÜSZÖB ÁTVÁGÁSA Jelölje fel a vágás vonalát KÜSZÖB ÁTVÁGÁSA Vágja át a küszöböt Beszorult sérült mentése tehergépjármű baleseteknél 13 Beszorult sérült mentése tehergépjármű baleseteknél Helyezze fel a vágó szerszámot

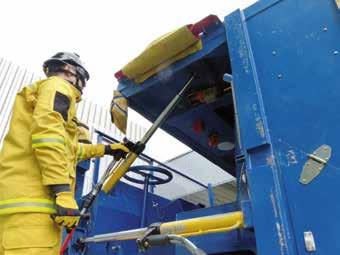

8 14 Beszorult sérült mentése tehergépjármű baleseteknél FESZÍTŐ HENGER ELHELYEZÉSE - 1. RÉSZ Helyezze rá a feszítő hengert a B oszlopra FESZÍTŐ HENGER ELHELYEZÉSE - 1. RÉSZ Feszítse előre az A oszlopot Beszorult sérült mentése tehergépjármű baleseteknél 15 Beszorult sérült mentése tehergépjármű baleseteknél A markolatot fordítsa lefelé

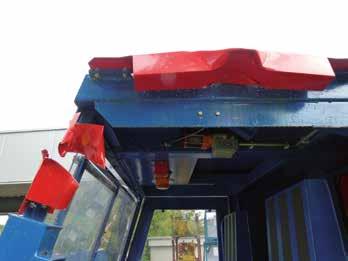

9 16 Beszorult sérült mentése tehergépjármű baleseteknél ÉLES VÁGÁSI FELÜLETEK BIZTOSÍTÁSA A veszélyes vágási éleket takarja le védőtakaróval FESZÍTŐ HENGER ELHELYEZÉSE - 2. RÉSZ Helyezze el a második feszítő hengert az A oszlopon Beszorult sérült mentése tehergépjármű baleseteknél 17 Beszorult sérült mentése tehergépjármű baleseteknél Végezze el a feszítést a második feszítő hengerrel

10 18 Beszorult sérült mentése tehergépjármű baleseteknél FESZÍTŐ HENGER ELHELYEZÉSE - 2. RÉSZ - FOLYTATÁS Távolítsa el az alsó feszítő hengert OLDALIRÁNYÚ ÜTKÖZÉSES BELSŐ TÉR NÖVELÉSE CROSSRAMMING Támassza alá a járművet Nyitás 19 Beszorult sérült mentése tehergépjármű baleseteknél A feszítés irányai kerüljék el a sérülteket Nyitás

11 20 Nyitás Nyitás 21 OLDALIRÁNYÚ ÜTKÖZÉSES BELSŐ TÉR NÖVELÉSE CROSSRAMMING - FOLYTATÁS A FESZÍTŐ HENGER KEZELÉSE BIZTONSÁGOS TÁVOLSÁGBÓL Példa: a C oszlop és az A oszlop között Helyezze el feszítő hengert. Probléma: A kezelőegység nehezen hozzáférhető A bontóbalta használható segédeszközként Nyitás

12 22 Nyitás Nyitás 23 A FESZÍTŐ HENGER KEZELÉSE BIZTONSÁGOS TÁVOLSÁGBÓL - FOLYTATÁS BELSŐ TÉR NÖVELÉSE FESZÍTŐ SZERSZÁMMAL Húzó irány -> A feszítő henger feszít (zöld) ; Nyomó irány -> A feszítő henger összehúzódik (piros) Oldalirányú ütközés miatt jelentős deformáció A feszítő szerszám megtámasztási felületeiről távolítsa el a műanyag alkatrészeket (a csúcsok jobban megtámaszkodnak) Nyitás

13 24 Nyitás Nyitás 25 BELSŐ TÉR NÖVELÉSE FESZÍTŐ SZERSZÁMMAL - FOLYTATÁS MENTÉSHEZ SZÜKSÉGES HELY KIALAKÍTÁSA Feszítsen a C oszlopok között (mentéshez szükséges nyitás vízszintes növelése) Kiindulási helyzet = deformált jármű Feszítsen a háttámla és a tető között (mentéshez szükséges nyitás függőleges növelése) Feszítéssel növelje meg a nyílásokat Nyitás

14 26 Nyitás Nyitás 27 MENTÉSHEZ SZÜKSÉGES HELY KIALAKÍTÁSA - FOLYTATÁS MENTÉSHEZ SZÜKSÉGES HELY KIALAKÍTÁSA Helyezze rá a feszítő hengert a B oszlopra és feszítse ki az A oszlopot Feszítse vissza feszítő hengerrel a tetőt az eredeti helyzetbe Feszítse vissza a C oszlopot a feszítő szerszám segítségével Nyitás

15 28 Nyitás Nyitás 29 TETŐ FELFESZÍTÉSE TETŐ FELFESZÍTÉSE Jelölje fel a vágási pontokat az oszlopokon Tehermentesítő vágás csak a sérült felőli oldalon Vágja át a C és D oszlopot mindkét oldalon A feszítő hengert a sérülttel ellentétes oldalon helyezze el Nyitás

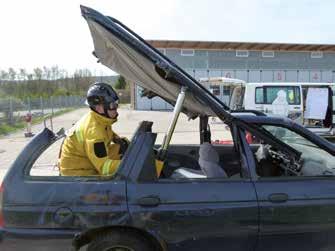

16 30 Nyitás Nyitás 31 TETŐ FELFESZÍTÉSE - FOLYTATÁS A FESZÍTŐ HENGER ELHELYEZÉSE Hajtsa fel a tetőt és helyezzen el élvédő huzatokat A feszítő hengert ferdén támassza a tetőnek Az egyik oldalon elvégzett tehermentesítő vágásnak köszönhetően a tető párhuzamosan hajlik fel Feszítse fel a tetőt Nyitás

17 32 Nyitás Nyitás 33 A FESZÍTŐ HENGER ELHELYEZÉSE - FOLYTATÁS A CSOMAGTÉRAJTÓ FELFESZÍTÉSE A HÁTSÓ LÁMPA MELLETT Nem tud elcsúszni Távolítsa el a hátsó lámpát, és alakítson ki nyílást Helyezze el a feszítő szerszámot Nyitás

18 34 Nyitás Nyitás 35 A CSOMAGTÉRAJTÓ FELFESZÍTÉSE A HÁTSÓ LÁMPA MELLETT - FOLYTATÁS MENTÉSI ALAGÚT KÉSZÍTÉSE Feszítse fel a csomagtérajtót Oldja ki a hátsó üléssor rögzítését Vágja át a zsanérokat Nyitás

19 36 Nyitás Nyitás 37 MENTÉSI ALAGÚT KÉSZÍTÉSE - FOLYTATÁS KORMÁNYKARIMA LEVÁGÁSA Nagyméretű a mentéshez szükséges nyílás Amennyiben a sérült lába van beszorulva Amennyiben a sérült lába van beszorulva Nyitás

20 38 Nyitás Nyitás 39 KORMÁNYKARIMA LEVÁGÁSA - FOLYTATÁS MŰSZERFAL FELFESZÍTÉSE HOSSZTARTÓ ÁTVÁGÁSÁVAL A vezető kiszabadítva Jelölje fel a vágások helyét Vágja át a lábtér melletti oszlopot Nyitás

21 40 Nyitás Nyitás 41 MŰSZERFAL FELFESZÍTÉSE HOSSZTARTÓ ÁTVÁGÁSÁVAL - FOLYTATÁS MŰSZERFAL FELFESZÍTÉSE HOSSZTARTÓ ÁTVÁGÁSÁVAL Vágja át a hossztartót Helyezze be a vágásba a feszítőt és feszítéssel emelje fel a műszerfalat Vágja át az A oszlopot Fontos: V-alakú vágás a hossztartón Nyitás

22 42 Módszerek és lehetőségek Módszerek és lehetőségek 43 A MOTORTÉRBEN KELETKEZETT TŰZ OLTÁSA A MOTORTÉRBEN KELETKEZETT TŰZ OLTÁSA Vágja bele a Halligan-Tool szerszámot a motorháztetőbe Oltáshoz szükséges nyílás motortér tűz esetén Hajlítsa fel a motorháztetőt Módszerek és lehetőségek

23 44 Módszerek és lehetőségek Módszerek és lehetőségek 45 A MOTORTÉR GYORS FELNYITÁSA A MOTORTÉR GYORS FELNYITÁSA A feszítő szerszámot helyezze el a szélvédő felőli részen Könnyű hozzáférés a motortérhez Feszítse fel a motorháztetőt Módszerek és lehetőségek

24 46 Módszerek és lehetőségek Módszerek és lehetőségek 47 RÖGZÍTŐ KLIPSZEK ALKALMAZÁSA RÖGZÍTŐ KLIPSZEK ALKALMAZÁSA Tárolásuk a derékszíjon Védőhuzat rögzítse a tetőhöz A sérült védelmére szolgáló ponyva Kilógó alkatrészek letakarása botlásveszély megszüntetése Módszerek és lehetőségek

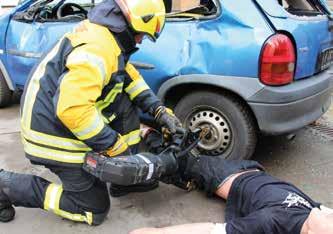

25 48 Módszerek és lehetőségek Módszerek és lehetőségek 49 A RUGÓÚT HASZNÁLATA A RUGÓÚT HASZNÁLATA A sérült a kerék alá szorult Mindkét irányból biztosítsa a járművet elgurulás ellen Húzza be a kéziféket Támassza be a feszítő szerszámot a kerékanyához Módszerek és lehetőségek

26 50 Módszerek és lehetőségek Módszerek és lehetőségek 51 A RUGÓÚT HASZNÁLATA - FOLYTATÁS HASZNOS ÖTLET Emelje meg a kereket A kezelő lehetőleg tartson nagy távolságot az erőkifejtés helyétől A sérült kiszabadítható A feszítő szerszámot akár ráfektetheti egy seprűnyélre Módszerek és lehetőségek

27 52 MMódszerek és lehetőségek Módszerek és lehetőségek 53 HASZNOS ÖTLET - FOLYTATÁS ALÁTÁMASZTÁS ÉS STABILIZÁLÁS A feszítő szerszám stabilan fölfekszik, és könnyebb kezelni Alátámasztás 3 ponton: gyors, kevés eszközzel Alátámasztás 4 ponton: lassabb, viszont stabilabb Módszerek és lehetőségek

28 54 Módszerek és lehetőségek Módszerek és lehetőségek 55 ALÁTÁMASZTÁS ÉS STABILIZÁLÁS - FOLYTATÁS CSAVARKÖTÉSEK HASZNÁLATA A nagyobb stabilitás érdekében a járművet alátámasztás előtt kissé emelje meg, ezután végezze el az alátámasztást Távolítsa el a teleszkópokat Feszítő henger használatánál kiegészítő alátámasztás szükséges A csomagtér fedelének eltávolítása: Keresse meg és távolítsa el a csavarokat/zsanérokat Módszerek és lehetőségek

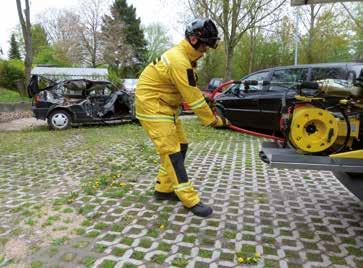

29 56 Módszerek és lehetőségek Módszerek és lehetőségek 57 CSAVARKÖTÉSEK HASZNÁLATA - FOLYTATÁS TÖMLŐ KIGURÍTÁSA KEZELÉSE Az ajtó eltávolítása: Keresse meg és távolítsa el a csavarokat/zsanérokat Tekerje le teljesen a tömlőt Fektesse le a jármű mellé Módszerek és lehetőségek

30 58 Módszerek és lehetőségek Módszerek és lehetőségek 59 TÖMLŐ KIGURÍTÁSA KEZELÉSE - FOLYTATÁS EMELÉS Vegye magához a szerszámot Tartsa meg a biztonságos távolságot! Ne tartózkodjon az emelőpárna előtt A szerszám könnyen és akadálytalanul használható Az emelőpárnát mindig központosan és lehetőleg teljes felületén terhelje, ne vesszen kárba emelési magasság Módszerek és lehetőségek

31 60 Módszerek és lehetőségek Módszerek és lehetőségek 61 EMELÉS - FOLYTATÁS KARBANTARTÁSI TIPPEK Folyamatosan kövesse az emelési magasságot az alátámasztással Szerelje le a feszítő végeket és távolítsa el róluk a durvább szennyeződéseket Legyen kéznél megfelelő mennyiségű eszköz és anyag az alátámasztáshoz A maradék szennyeződéseket távolítsa el drótkefével Módszerek és lehetőségek

32 62 Módszerek és lehetőségek Módszerek és lehetőségek 63 KARBANTARTÁSI TIPPEK - FOLYTATÁS KARBANTARTÁSI TIPPEK Szerelje vissza a feszítő végeket és zsírozza meg a rögzítő csapokat Tisztítsa meg szappanos vízzel a tömlőt, közben vizsgálja meg és győződjön meg a sérülésmentességéről Tekerje le lassan a tömlőt Módszerek és lehetőségek
