Tippek és trükkök. Közlekedési balesetnél történő mentéshez.

Átírás

1 Tippek és trükkök Közlekedési balesetnél történő mentéshez

2 2 Tartalom Tartalom Oldal 1. Felderítés és a mentés előkészítése - A Stab-Fast rögzítési pontjai Jármű stabilizálása Üvegek kezelése 7 - Üvegek kezelése ragasztás nélkül Heberle / Stiftle - a veszélyes helyek azonosítása és jelölése A biztonsági öv átvágása 12 - A motortér felnyitása Első nyílás kialakítása - Rés kialakítása Halligan-Tool kézi feszítő szerszámmal Rés kialakítása feszítővel Rés kialakítása a sárvédő és a doblemez összenyomásával Ellátást és mentést biztosító nyílás - Oszlop kiszakítása vágás nélkül B oszlop kiszakítása Az ajtó felfeszítése Teljes oldalnyitás Mentéshez szükséges nyitás Harmadik ajtó Gépjármű elejének a lefeszítése Műszerfal lefeszítése Feszítő szerszám használata ellentámaszként Mentési alagút készítése Tető felnyitás Konzervdoboz módszer Hely kialakítása A kormánykerék húzatása Kormányoszlop emelése feszítő hengerrel Kormányoszlop emelése feszítő szerszámmal Pedálok kihajlítása 58 - Tető felhajtása - Roof Sectioning Tetőnyílás készítése - Roof Trench Háttámla lehajtása Munkamódszerek - Ergonomikus munkavégzés Vágó szerszám használata - Cool Cutting Vágó szerszám használata - Twist Grip Push Control kezelő rendszer használata Vágó szerszám használata tipp kifordulás ellen A feszítőhenger használata Ajtó felfeszítése Newton módszer Halligan-Tool kézi feszítő szerszám használata ellentámaszként Kardfűrész használata billegtető vágás Egyebek - s Bälle s Tüchle s Täschle TEAMgold táska 91 Felderítés és a mentés előkészítése 3 A Stab-Fast rögzítési pontjai Telepítés: A jármű alján, az ellenoldal Stab-Lock eszközzel alátámasztva Telepítés: Meglévő nyílások használata, szükség esetén Halligan-Tool használata Felderítés és a metés előkészítése

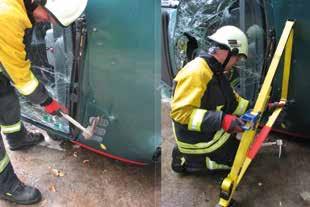

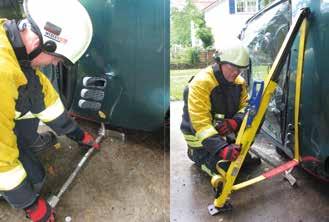

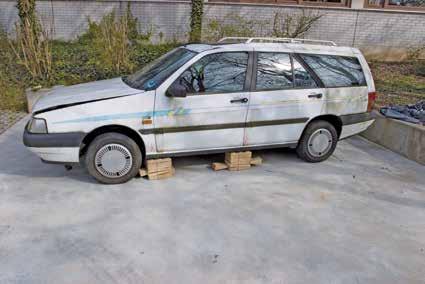

3 4 Felderítés és a mentés előkészítése A Stab-Fast rögzítési pontjai - Folytatás Telepítés: A motorháztető felemelése, Halligan-Tool használatával Jármű stabilizálása Felderítés és a mentés előkészítése 5 Jelölje meg az alátámasztási pontokat Stiftle eszközzel Felderítés és a metés előkészítése Telepítés: A Halligan-Tool rögzítési pontként való használata Alakítsa ki az alátámasztást a Stab-Pack segítségével

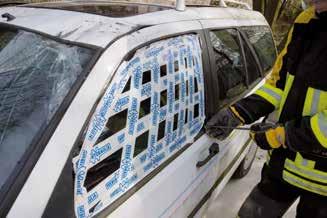

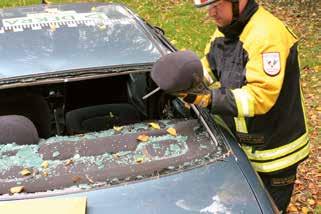

4 6 Felderítés és a mentés előkészítése Jármű stabilizálása - Folytatás A végeredmény - stabil alátámasztás Üvegek kezelése Ragassza le az üveget Felderítés és a mentés előkészítése 7 Felderítés és a metés előkészítése Fontos! Az üvegtörőt az üveg szélénél használja!

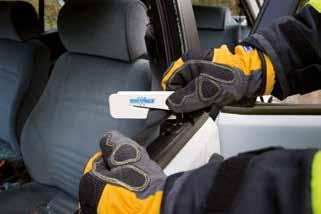

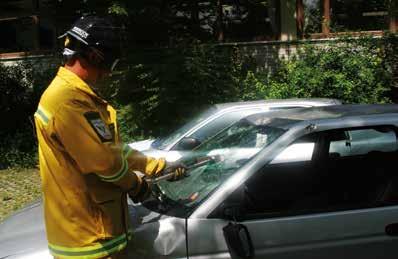

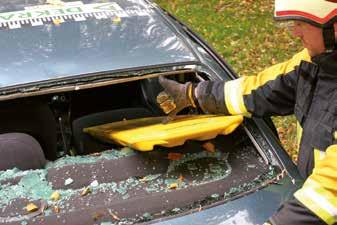

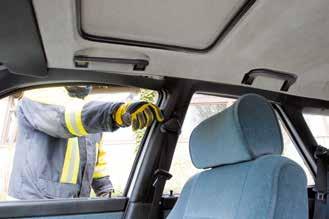

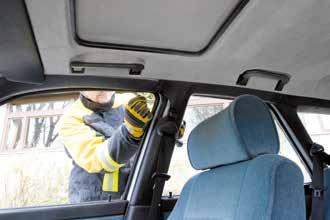

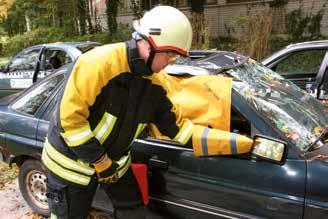

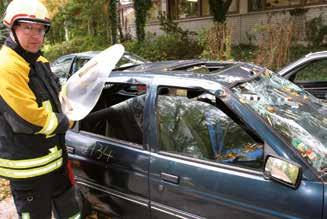

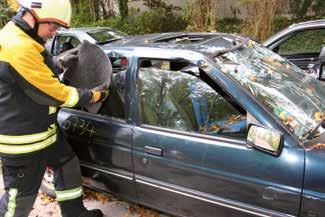

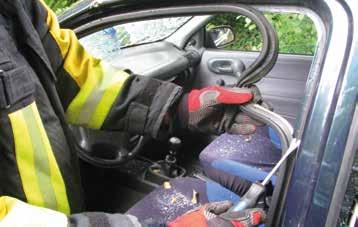

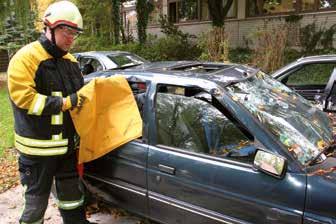

5 8 Felderítés és a mentés előkészítése Üvegek kezelése ragasztás nélkül Használja a rendelkezésre álló eszközöket (pl. autószőnyeg) Üvegek kezelése ragasztás nélkül Védőhuzat használata Felderítés és a mentés előkészítése 9 Felderítés és a metés előkészítése Védőlap használata Az oszlop védőhuzat segítségével távolítsa el az üvegszilánkokat

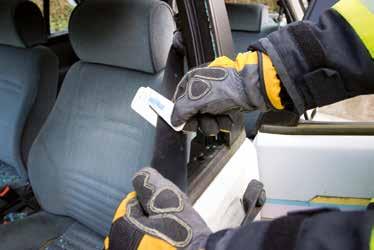

6 10 Felderítés és a mentés előkészítése Heberle / Stiftle - a veszélyes helyek azonosítása és jelölése Hol helyezkednek el a biztonsági öv rögzítő alkatrészek, a gázpatronok légzsák patronok és a karosszéria megerősítések? Azonosítsa a problémás területeket Felderítés és a mentés előkészítése 11 Heberle / Stiftle - a veszélyes helyek azonosítása és jelölése Felderítés és a metés előkészítése? A burkolat felfeszítése a Heberle eszköz segítségével Jelölje meg ezeket a területeket Stiftle eszközzel

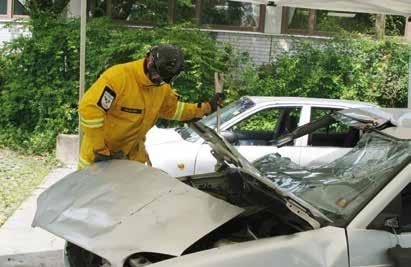

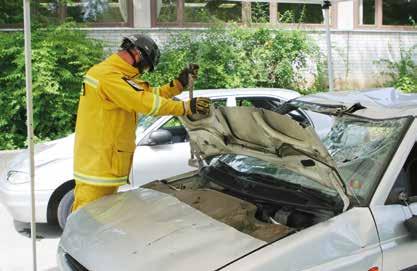

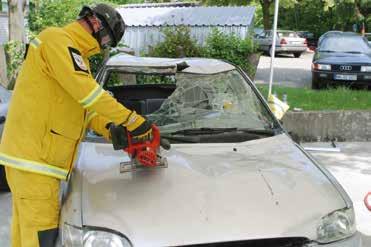

7 12 Felderítés és a mentés előkészítése A biztonsági öv átvágása Helytelen! Az öv merőleges átvágása A motortér felnyitása Vágja át a motorháztetőt keresztirányban Felderítés és a mentés előkészítése 13 Felderítés és a metés előkészítése Helyes! Az öv ferde átvágása Motorháztető felnyitása

8 14 Felderítés és a mentés előkészítése Első nyílás kialakítása 15 A motortér felnyitása - Folytatás Rés kialakítása Halligan-Tool kézi feszítő szerszámmal A motorháztető első részét fordítsa ki a zárszerkezetből Helyezze be a szerszám végét az ajtók közötti résbe Első nyílás kialakítása Fordítsa el a szerszámot felfelé

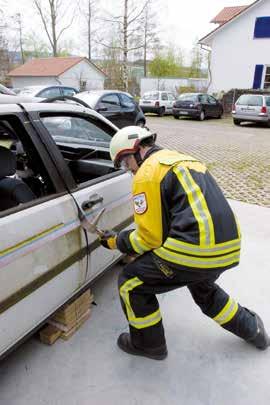

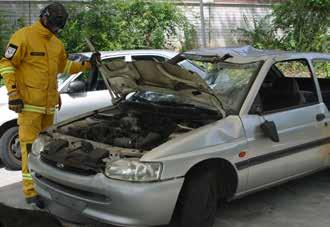

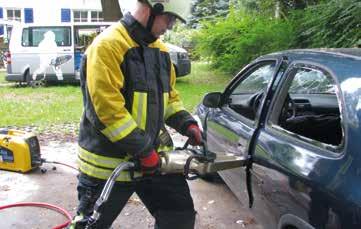

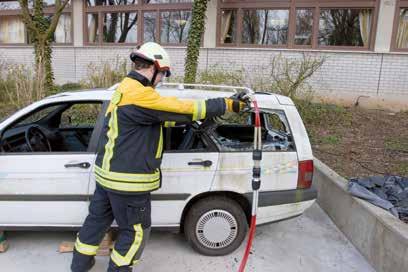

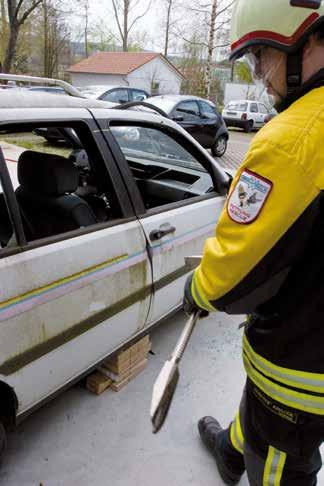

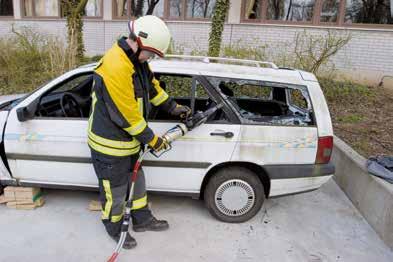

9 16 Első nyílás kialakítása Első nyílás kialakítása 17 Rés kialakítása Halligan-Tool kézi feszítő szerszámmal Rés kialakítása feszítővel Fordítsa el a szerszámot lefelé Fogja meg a szerszámmal a keretet Első nyílás kialakítása Kialakított rés Csavarja el az ablakkeretet a tengelye körül

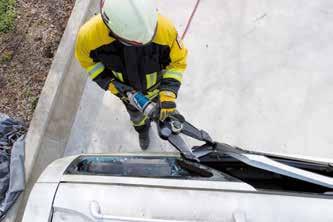

10 18 Első nyílás kialakítása Első nyílás kialakítása 19 Rés kialakítása feszítővel - Folytatás Rés kialakítása a sárvédő és a doblemez összenyomásával Helyezze az eszközt a kialakított résbe Nem megfelelő szög, a feszítő szerszám lecsúszik Első nyílás kialakítása Feszítse fel az ajtót Fordítsa felfele a feszítő szerszámot, így megfelelően rögzülnek a végek

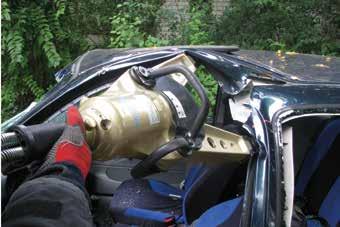

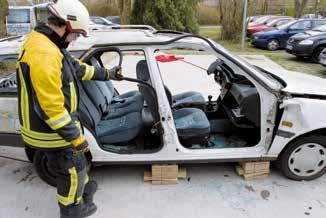

11 20 Első nyílás kialakítása Ellátást és mentést biztosító nyílás 21 Rés kialakítása a sárvédő és a doblemez összenyomásával - Folytatás Oszlop kiszakítása vágás nélkül Kialakított rés Távolítsa el az ajtókat Távolítsa el kédergumit Ellátást és mentést biztosító nyílás

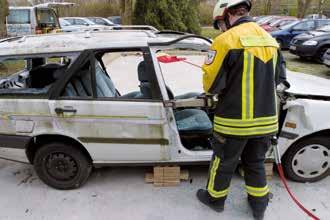

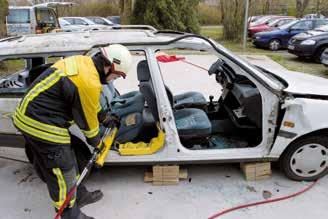

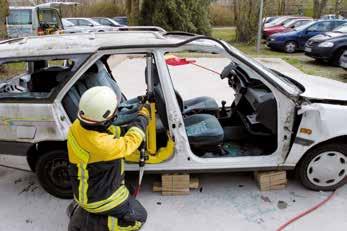

12 22 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 23 Oszlop kiszakítása vágás nélkül - Folytatás Oszlop kiszakítása vágás nélkül Helyezze el a küszöbtámaszt Védje a feszítő hengert faékkel Támassza meg a B oszlopot Addig végezze a feszítést, amíg az oszlop át nem szakad Ellátást és mentést biztosító nyílás

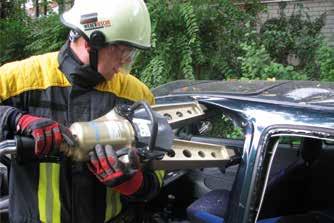

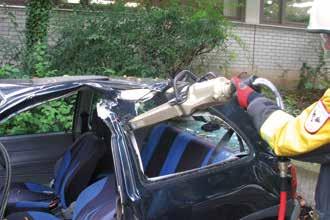

13 24 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 25 B oszlop kiszakítása B oszlop kiszakítása Távolítsa el kédergumit A hegesztési pontok elengednek Helyezze a feszítő szerszámot a B oszlop és a tető közé Tegye át a feszítő szerszámot a másik oldalra Ellátást és mentést biztosító nyílás

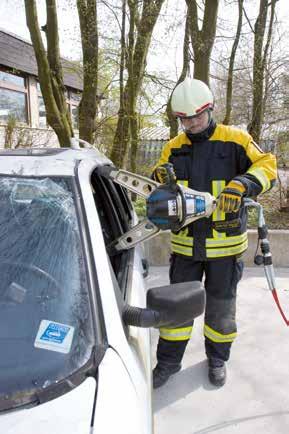

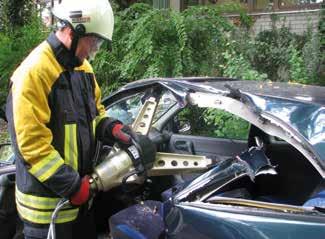

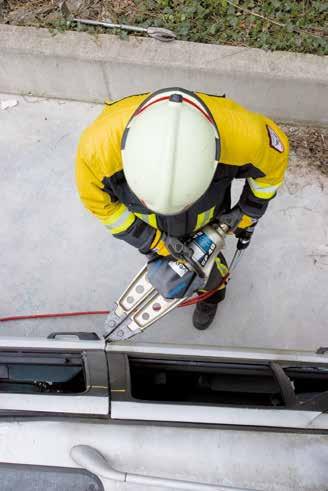

14 26 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 27 B oszlop kiszakítása - Folytatás Az ajtó felfeszítése Szükség esetén, hajlítsa le a kiszakított B oszlopot A 90 -os feszítési szög nem túl hatékony A 45 -nál kisebb szög jelentősen hatékonyabb Ellátást és mentést biztosító nyílás

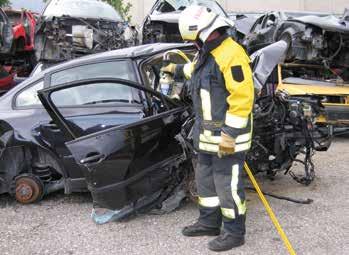

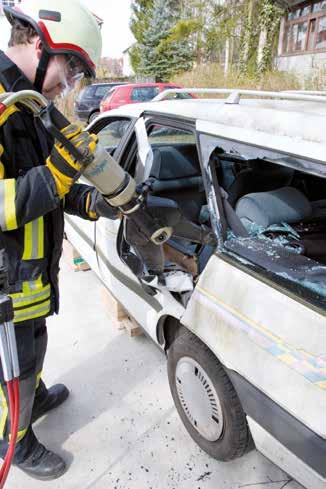

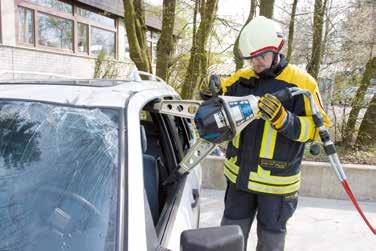

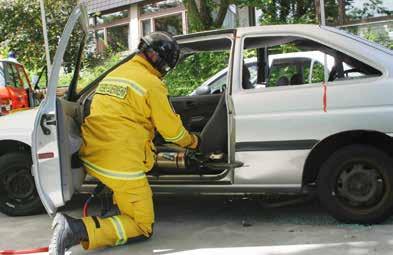

15 28 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 29 Az ajtó felfeszítése - Folytatás Teljes oldalnyitás Az ajtót lefelé, az ablakkeretet felfelé nyomja Feszítse fel a hátsó ajtót Az ajtót kifelé nyomja, az ablakkeret stabilan a helyén marad Vágja át a B oszlopot a felső részénél Ellátást és mentést biztosító nyílás

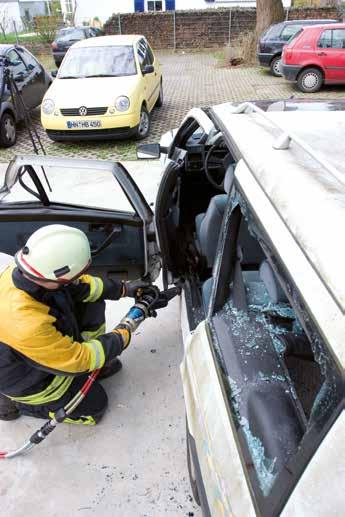

16 30 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 31 Teljes oldalnyitás - Folytatás Teljes oldalnyitás Vágja be az alsó részénél a B oszlopot Feszítse ki a B oszlopot Vágja át a biztonsági övet Hajlítsa ki előrefele a levágott részt Ellátást és mentést biztosító nyílás

17 32 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 33 Mentéshez szükséges nyitás Mentéshez szükséges nyitás Kiindulási helyzet Alakítsa ki a mentéshez szükséges nyitást Helyezze be a feszítő szerszámot Tágítsa ki a mentéshez szükséges nyitást Ellátást és mentést biztosító nyílás

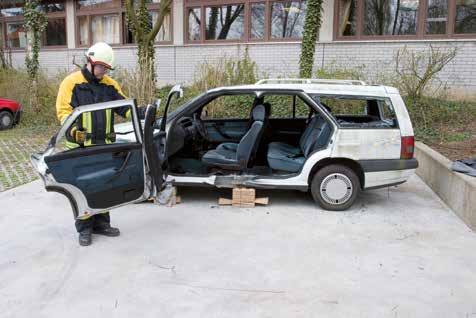

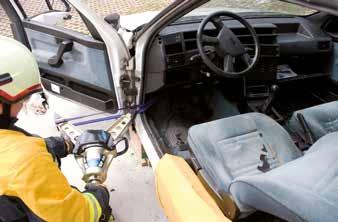

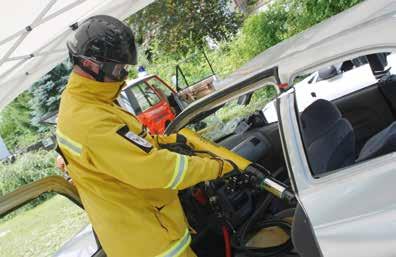

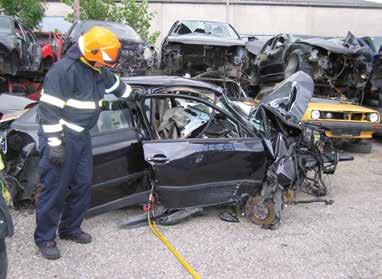

18 34 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 35 Mentéshez szükséges nyitás - Folytatás Harmadik ajtó Végállapot Vágja át a megjelölt részeket Helyezze el a feszítő hengert Ellátást és mentést biztosító nyílás

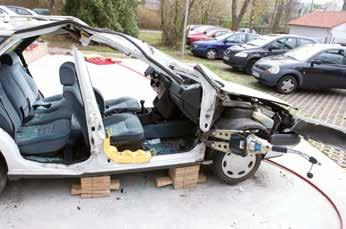

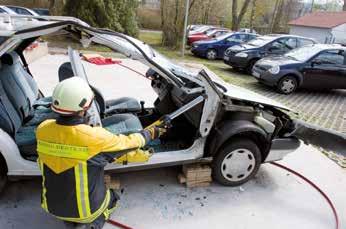

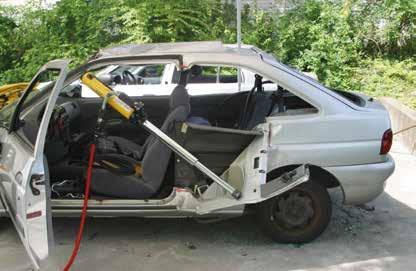

19 36 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 37 Harmadik ajtó - Folytatás Gépjármű elejének a lefeszítése Végezze el a feszítést a feszítő hengerrel Helyezze a feszítő hengert a küszöbtámaszra Nagyméretű, a mentéshez szükséges nyitás Vágja be az A oszlopot Ellátást és mentést biztosító nyílás

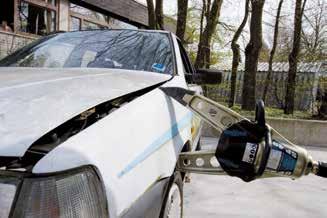

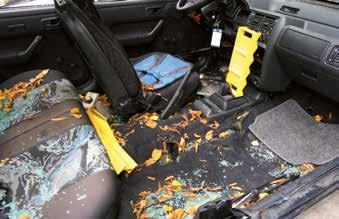

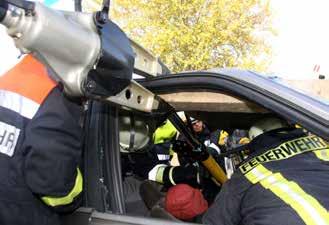

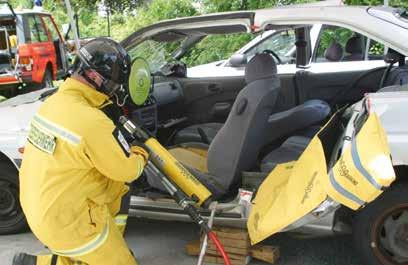

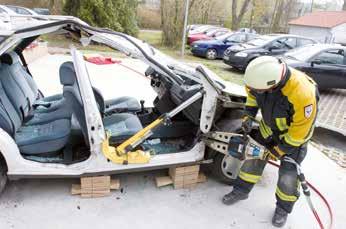

20 38 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 39 Gépjármű elejének a lefeszítése - Folytatás Műszerfal lefeszítése Végezze el a feszítést a feszítő hengerrel Helyezze fel az első és a hátsó nyomólapot Váltsa ki a feszítő hengert a feszítő szerszámmal, így a feszítő henger eltávolítható Mérje le a távolságot, és válasszon annak megfelelő feszítő hengert Ellátást és mentést biztosító nyílás

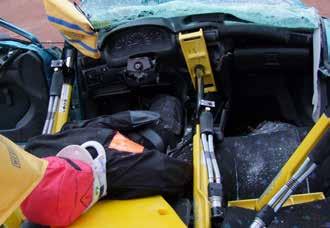

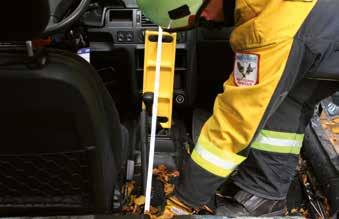

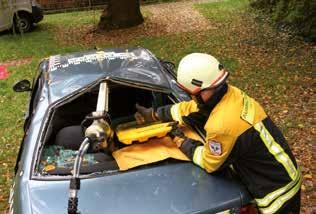

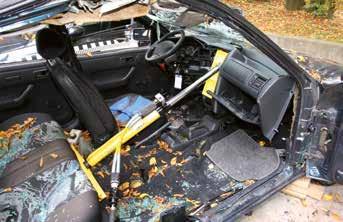

21 40 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 41 Műszerfal lefeszítése - Folytatás Feszítő használata ellentámaszként Feszítse ki a műszerfalat előrefelé Rögzítse a támasztó eszközök feszítő szerszámmal Mérje le a távolságot, és válasszon annak megfelelő feszítő hengert Ellátást és mentést biztosító nyílás

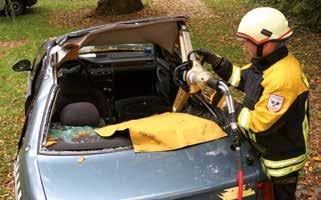

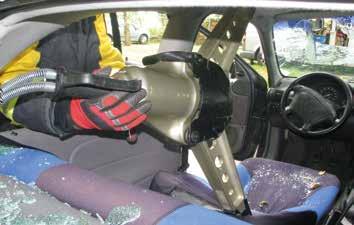

22 42 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 43 Feszítő használata ellentámaszként - Folytatás Mentési alagút készítése Utastér szétfeszítése Távolítsa el a fejtámlát A mentési nyílás túl szűk Ellátást és mentést biztosító nyílás

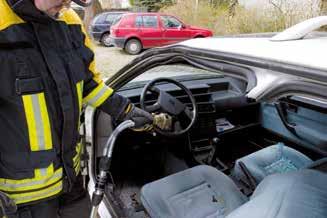

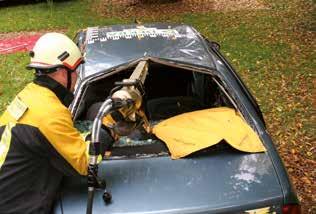

23 44 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 45 Mentési alagút készítése - Folytatás Mentési alagút készítése Helyezze el a feszítő szerszámot középre a tető és a kalaptartó közé Gyors, hátrafele irányú mentés lehetséges Feszítse ki a tetőt felfelé Ellátást és mentést biztosító nyílás

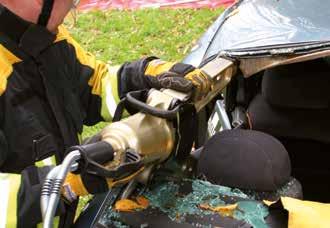

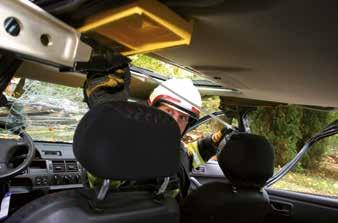

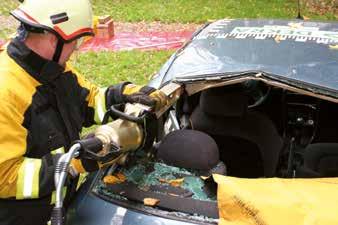

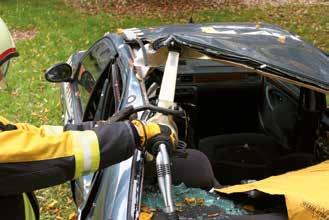

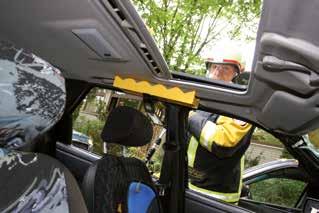

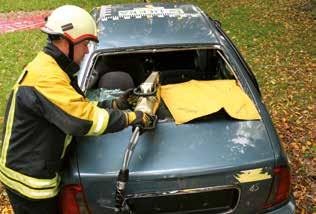

24 46 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 47 Tető felnyitás Konzervdoboz módszer Tető felnyitás Konzervdoboz módszer A mentési nyílás túl szűk A tető hegesztési pontjai elengednek Helyezze el a feszítő szerszámot a tető és a kalaptartó közé A tető hegesztési pontjai elengednek Ellátást és mentést biztosító nyílás

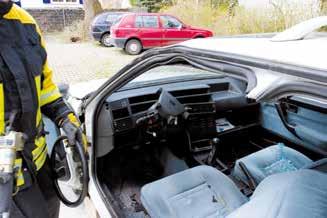

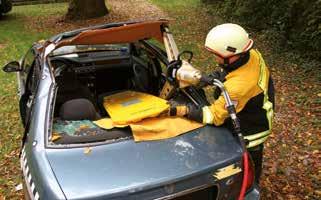

25 48 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 49 Tető felnyitás Konzervdoboz módszer - Folytatás Hely kialakítása Gyors, hátrafele irányú mentés lehetséges Vágja át a kormánykerék küllőit Távolítsa el a kormánykarimát Ellátást és mentést biztosító nyílás

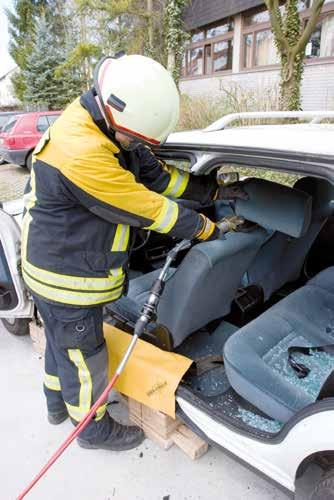

26 50 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 51 Hely kialakítása - Folytatás A kormánykerék húzatása Vágja el mindkét tartó rudat Üssön lyukat a szélvédőbe Távolítsa el a fejtámlát Fűzze át a láncot a kormánytengely alatt és húzza át a lyukon Ellátást és mentést biztosító nyílás

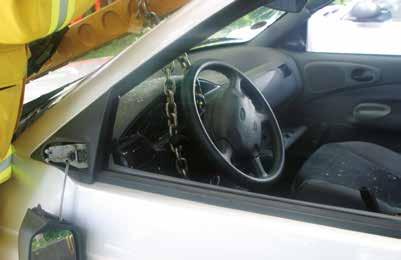

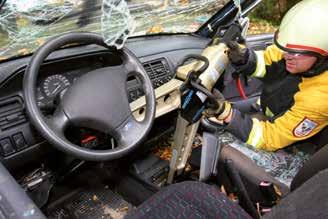

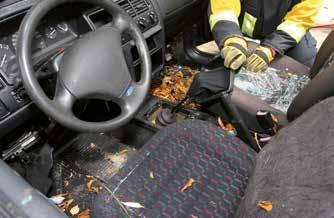

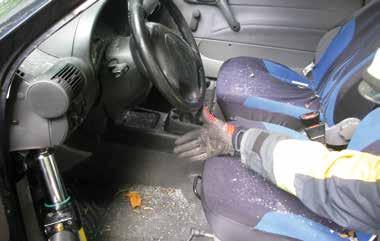

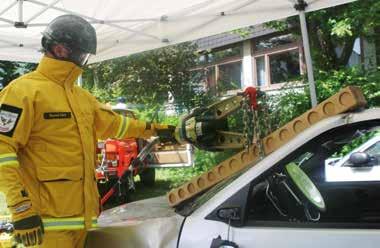

27 52 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 53 A kormánykerék húzatása - Folytatás Kormányoszlop emelése feszítő hengerrel Helyezzen fel tartógerendát Távolítsa el a műanyag burkolatot Helyezze fel a feszítő szerszámot, és húzza felfelé a kormánykereket Szűk a hely Ellátást és mentést biztosító nyílás

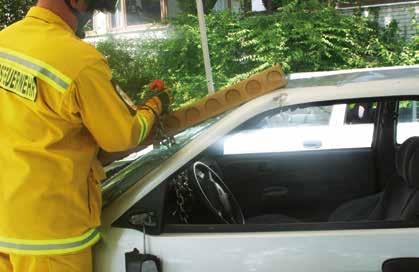

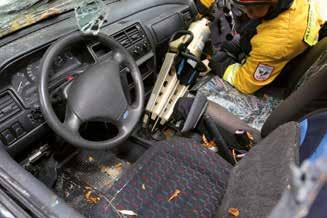

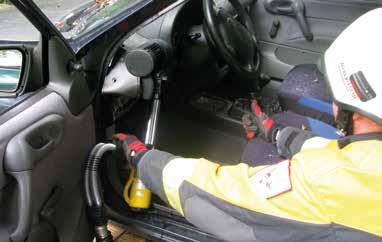

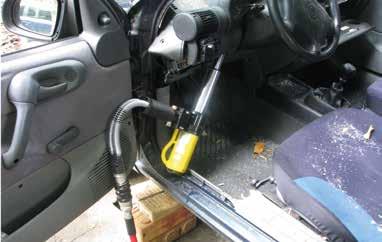

28 54 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 55 Kormányoszlop emelése feszítő hengerrel - Folytatás Kormányoszlop emelése feszítő hengerrel Feszítő hengerrel feszítse felfele a műszerfalat Másik lehetséges megoldás: Feszítse felfelé a kormányoszlopot a padlótól Így hasznos teret nyer Ellátást és mentést biztosító nyílás

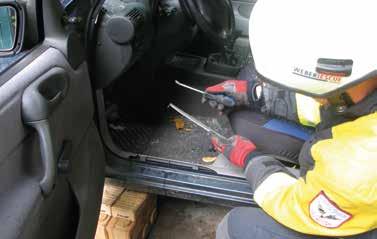

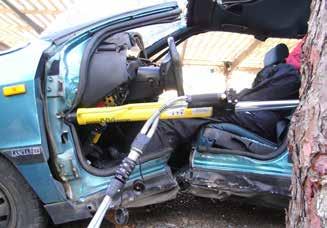

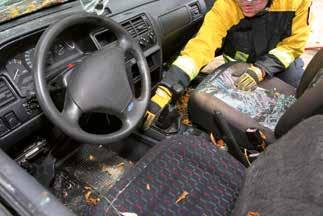

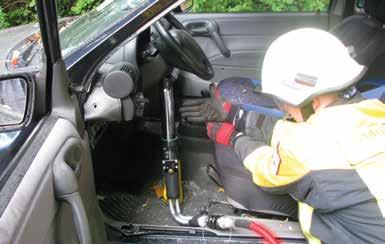

29 56 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 57 Kormányoszlop emelése feszítő szerszámmal Kormányoszlop emelése feszítő szerszámmal Mérje fel a teret Támassza be a feszítő szerszámot a váltókulisszába Távolítsa el a váltókar kötényt és burkolatot, tegye szabaddá a váltókulisszát Feszítse fel a kormányoszlopot Ellátást és mentést biztosító nyílás

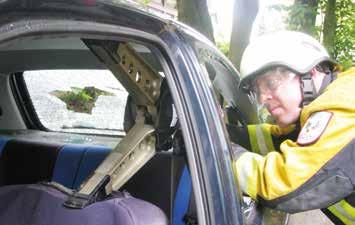

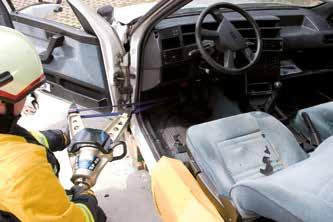

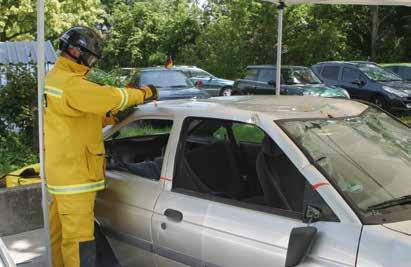

30 58 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 59 Pedálok kihajlítása Tető felhajtása - Roof Sectioning Fűzze át a hevedert a pedálon és a feszítő szerszámon Jelölje fel a vágások helyét Lassan nyissa szét a feszítő szerszámot és a pedál elmozdul kifelé Távolítsa el a szélvédőt a vágási helyek közötti részen Ellátást és mentést biztosító nyílás

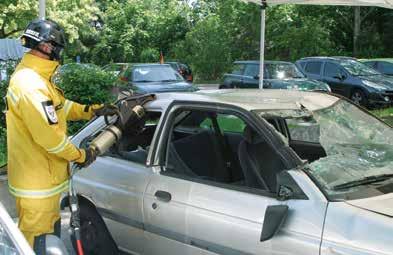

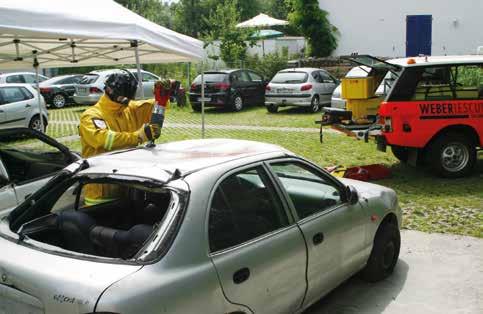

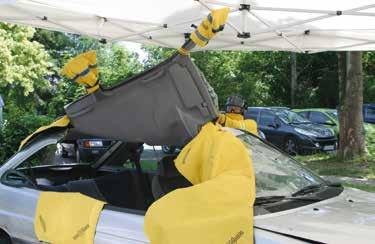

31 60 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 61 Tető felhajtása - Roof Sectioning - Folytatás Tetőnyílás készítése - Roof Trench Végezze el a vágásokat a megjelölt helyeken Vágja át a tetőt a jobb és a bal oldalon Hajtsa fel a tetőt Vágja végig fűrésszel a tetőt a bal oldali vezetősín mentén Ellátást és mentést biztosító nyílás

32 62 Ellátást és mentést biztosító nyílás Ellátást és mentést biztosító nyílás 63 Tetőnyílás készítése - Roof Trench - Folytatás Háttámla lehajtása Vágja végig fűrésszel a tetőt a jobb oldali vezetősín mentén Távolítsa el a fejtámlát Hajtsa ki a tetőt előrefelé Helyezze a feszítő szerszámot a tető és a támla közé Ellátást és mentést biztosító nyílás

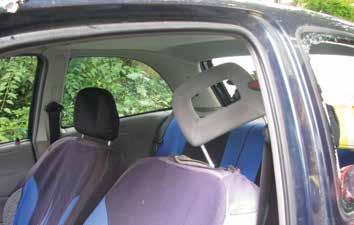

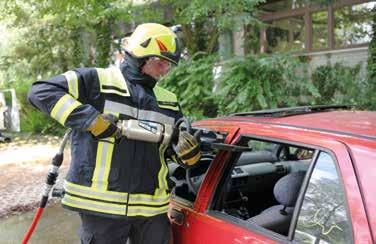

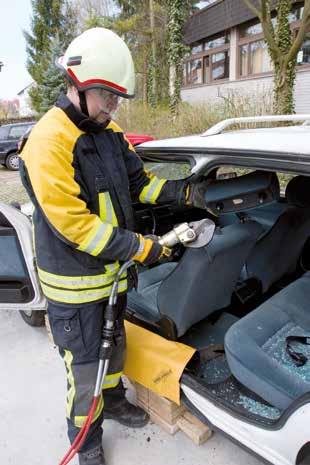

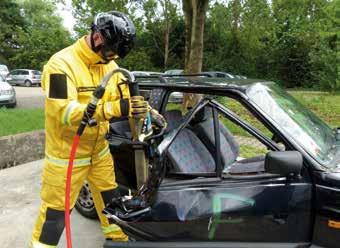

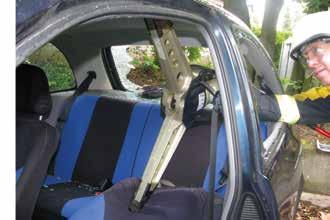

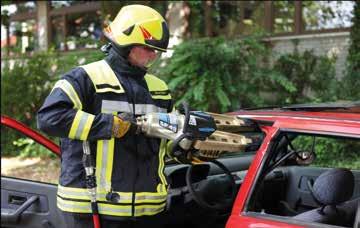

33 64 Ellátást és mentést biztosító nyílás Munkamódszerek 65 Háttámla lehajtása - Folytatás Ergonomikus munkavégzés Feszítse lefelé a háttámlát Mellmagasság: vágó szerszám, csecsemő tartás Nagy mentési nyílás Mellmagasság: feszítő szerszám, csecsemő tartás Munkamódszerek

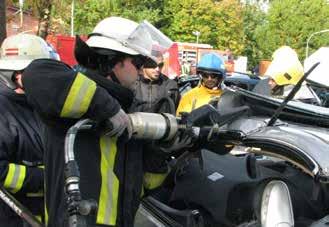

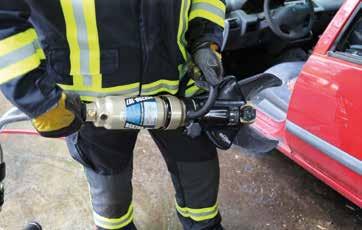

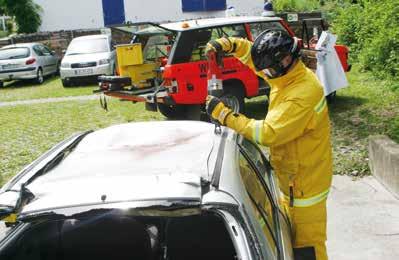

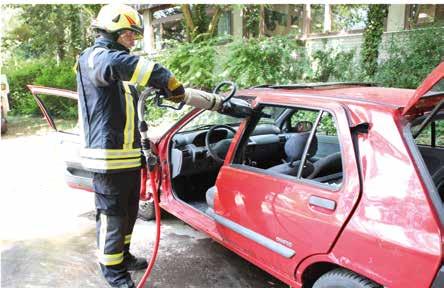

34 66 Munkamódszerek Munkamódszerek 67 Ergonomikus munkavégzés - Folytatás Vágó szerszám használata - Cool Cutting Derékmagasság: megtámasztás a felső combon Az ollót csecsemő tartásban helyezze a vágás helyére Térdmagasság: megtámasztás a térden Lépjen hátrébb, hogy jobb rálátása legyen Munkamódszerek

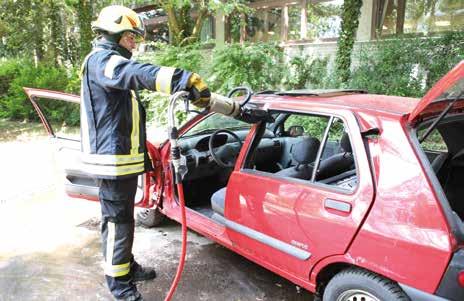

35 68 Munkamódszerek Munkamódszerek 69 Vágó szerszám használata - Cool Cutting - Folytatás Vágó szerszám használata - Twist Grip Vágó szerszám így anélkül mozoghat, hogy veszélyeztetné a kezelőjét A markolat vízszintes helyzetben, a rögzítő csavar kilazítva A függőleges irányú vágáshoz csak a markolat elfordítása szükséges Munkamódszerek

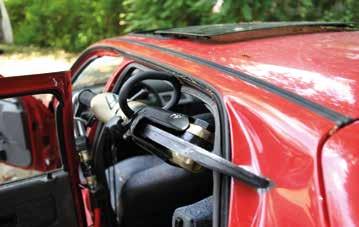

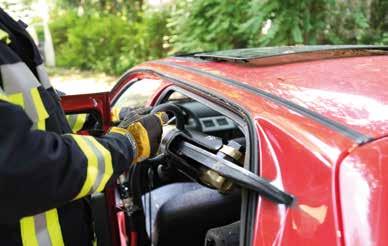

36 70 Munkamódszerek Munkamódszerek 71 Vágó szerszám használata - Twist Grip - Folytatás Push Control kezelő rendszer használata A markolat akadályozza a munkavégzést A fő munkairány működtetése mutató ujjal, az ellenkező irány a hüvelykujjal A markolat elfordításával megszüntethető az akadály Beszorult az ujja? Le kell állítani a munkafolyamatot Munkamódszerek

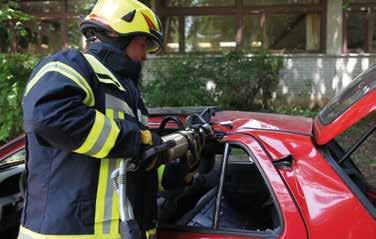

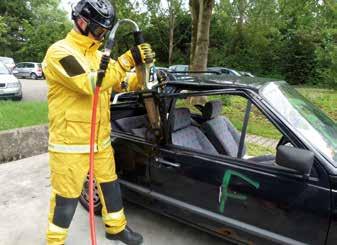

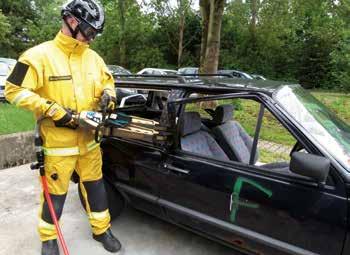

37 72 Munkamódszerek Munkamódszerek 73 Push Control kezelő rendszer használata - Folytatás Vágó szerszám használata tipp kifordulás ellen Fogjon át máshová, kezelje a vezérlést másik állásból - Vágó szerszám felhelyezése 12 óránál kisebb szögben - Az olló az átvágandó felület irányába fordul Munkamódszerek

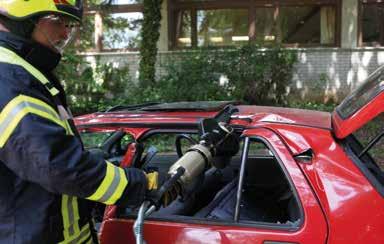

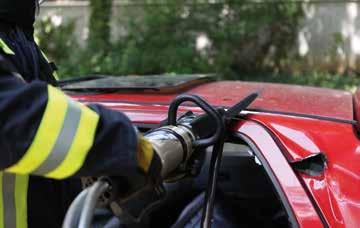

38 74 Munkamódszerek Munkamódszerek 75 Vágó szerszám használata tipp kifordulás ellen - Folytatás A feszítőhenger használata + Vágó szerszám felhelyezése 2 óra irányában RZ 1, 2 és 3 egytagú feszítő hengerek + A vágás során befordul 12 óra irányába Terhelés alatt is elfordíthatók Munkamódszerek

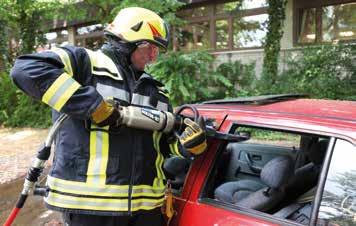

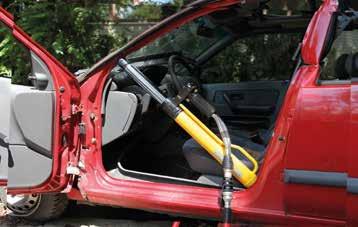

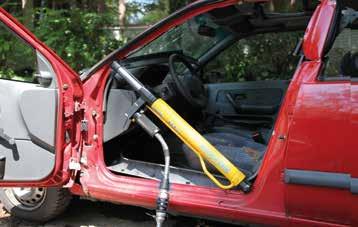

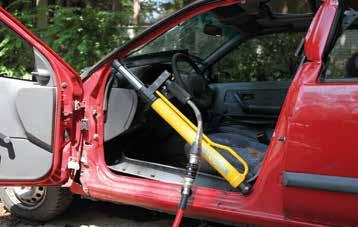

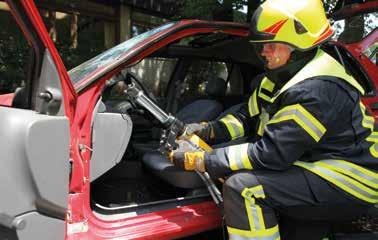

39 76 Munkamódszerek Munkamódszerek 77 A feszítőhenger használata - Folytatás Ajtó felfeszítése Newton módszer RZT többtagú teleszkópos munkahengerek terhelés alatt nem fordíthatók el Az ablakkeret kihajlítása Igyekezzen ezt a sérült védelme érdekében feszítő henger elhelyezésénél figyelembe venni! A feszítő szerszámot helyezze felülről a résbe Munkamódszerek

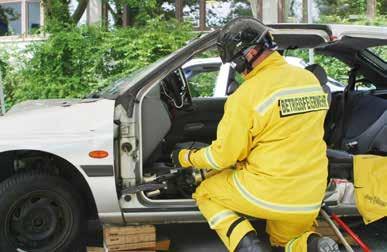

40 78 Munkamódszerek Munkamódszerek 79 Newtoni ajtónyitásajtó felfeszítése Newton módszer Halligan-Tool kézi feszítő szerszám használata ellentámaszként Záráskor a feszítő szerszám a gravitáció segítségével lefelé csúszik Készítsen könnyítő vágásokat a küszöbön / az A oszlopon Engedje lejjebb a feszítő szerszámot Helyezze el a Halligan-Tool szerszámot és a feszítő hengert Munkamódszerek

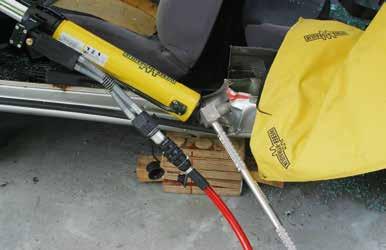

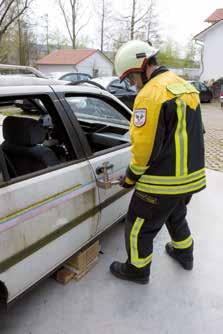

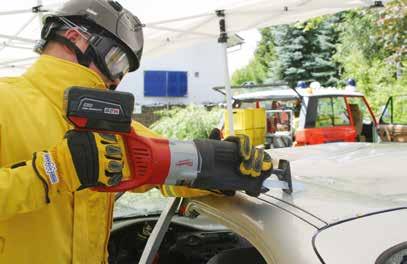

41 80 Munkamódszerek Munkamódszerek 81 Halligan-Tool kézi feszítő szerszám használata ellentámaszként - Folytatás Kardfűrész használata billegtető vágás Kezdje el a feszítést a feszítő hengerrel A fűrészlap fogai felfelé állnak A Halligan-Tool belefúródik a küszöbbe és az oszlopba A fűrészt laposan helyezze föl Munkamódszerek

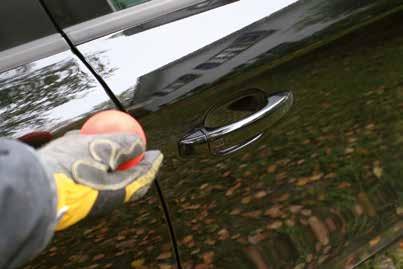

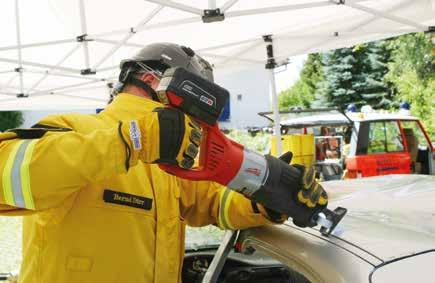

42 82 Munkamódszerek Egyebek 83 Kardfűrész használata billegtető vágás - Folytatás s Bälle Emelje meg a fűrészt, ekkor a fűrészlap lassan besüllyed a felületbe Az ajtó folyamatos és könnyű nyithatóságának biztosítása A labda behelyezhető húzókilincs alá Egyebek

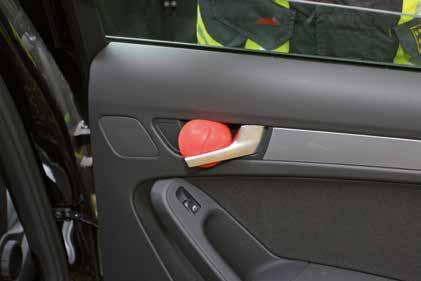

43 84 Egyebek Egyebek 85 s Bälle - Folytatás s Tüchle A labda behelyezhető billenőkilincs alá Hideg elleni védelem A labda behelyezhető belső kilincs alá Kalózkendő Egyebek

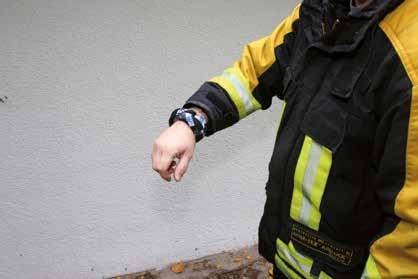

44 86 Egyebek Egyebek 87 s Tüchle - Folytatás s Tüchle Fejpánt Nyaksál Szükség esetén arcvédelem Csuklópánt Egyebek

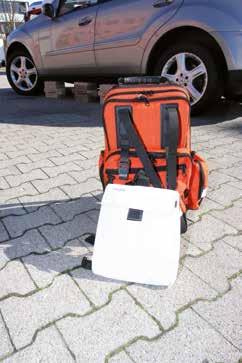

45 88 Egyebek Egyebek 89 s Täschle s Täschle Piros = irányító Fehér = egyéb közreműködő szervezetek Sárga = beavatkozó állomány Áttekinthető elosztás Egyebek

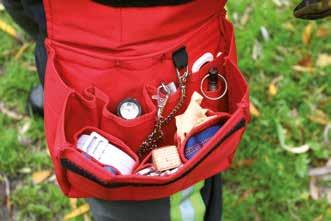

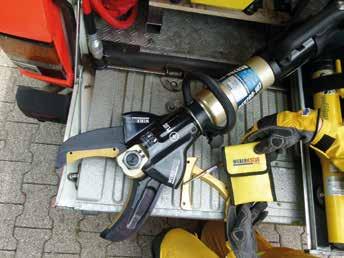

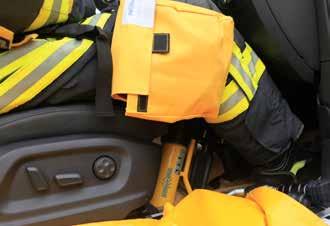

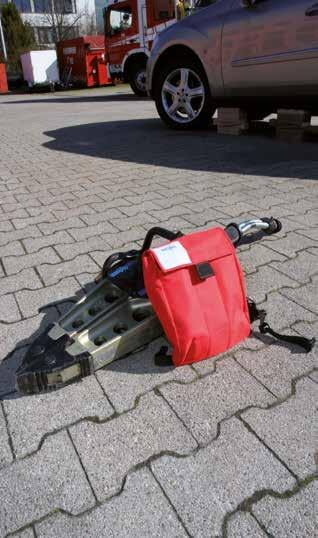

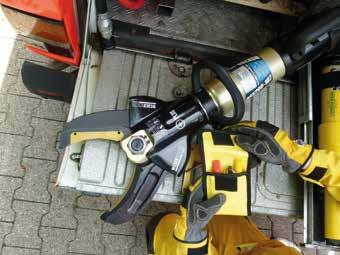

46 90 Egyebek Egyebek 91 s Täschle - Folytatás TEAMgold táska Nem korlátozza a mozgást, pisztolytáskaként viselhető A PLUS kialakítású vágó szerszám élbetétek tárolására szolgáló táska Másik lehetőség: Stiftle és pontozók tárolására Egyebek
