1 TÖMÍTÉSSZERELŐ- SZERSZÁMOK

2 SZERSZÁMOK TÖMÍTÉS ELTÁVOLÍTÁSÁHOZ

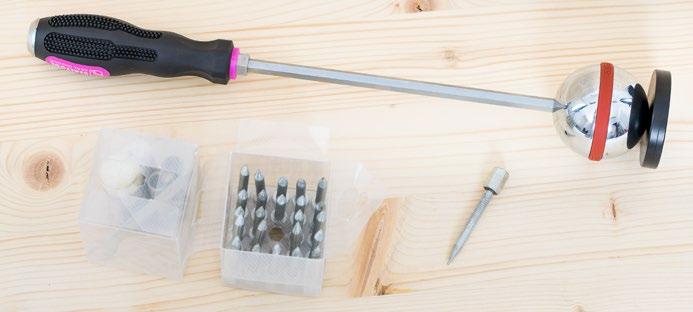

3 MENETES TÖMÍTÉS- SZERELŐ-SZERSZÁM A menetes tömítésszerelő szerszám forgótengely tömítések, horonygyűrűk és zárófedelek ki és beszereléséhez használható. A szerszámon túl nem szükséges egyéb eszköz ezen tömítések a ki és beszereléshez. Alkalmazásával elkerülhetők a tömítés beszerelése során előforduló leggyakoribb tömítés és fészek sérülések. A tömítés kiszerelés lépései: 1. A nehezék le-fel mozgatásával üsse bele a menetes lándzsát a tömítésbe 2. Ha a menetes vég kellően belefúródott a tömítésbe, a menet irányának megfelelően csavarja el a nyelet, amíg kellően mély menetet nem vág a tömítésbe 3. Győződjön meg, hogy a menetes vég stabilan rögzült a tömítésben 4. A nehezék fel le mozgatásával lazítsa ki, majd távolítsa el a tömítést Ár: HUF + Áfa

4 TÖMÍTÉS KISZEDŐ KÉSZLET (KICSI) Szerszámok O-gyűrűk eltávolításához. 4 db / szett eltérő kialakítású horgokkal. A két vég kialakítása eltérő, így különböző hornyoknál alkalmazható. A tömítés kiszedőt használva az o-gyűrű eltávolítása egyszerűbbé válik és csökken az esélye hogy sérülés keletkezik a horonyban a tömítés kiszedése során. Ár: HUF + Áfa

5 TÖMÍTÉS KISZEDŐ KÉSZLET (NAGY) A nagy tömítés kiszedő készlet 8 eltérő célszerszámot tartalmaz. Alkalmazásukkal hatékonyan és egyszerűen tudja eltávolítani a tömítéseket, és használatukkal elkerülhetők a nem megfelelő szerszámok okozta horony sérülések. A készlet kis és nagy erőkifejtésre alkalmas eszközöket tartalmaz, és használhatóak o-gyűrűk és hidraulika tömítések eltávolítására. A tömítés kiszedő eszközök kézi erő használata mellett tartósak és hosszú távon segítik a munkáját. Az eszköz idő előtti elhasználódást és töréstét okozhatja a markolatra gyakorolt kézi erőt meghaladó bármilyen jellegű egyéb erőátvitel. Ár: HUF + Áfa

6 SZERSZÁMOK TÖMÍTÉS BESZERELÉSHEZ

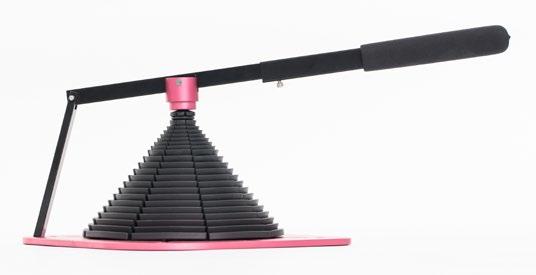

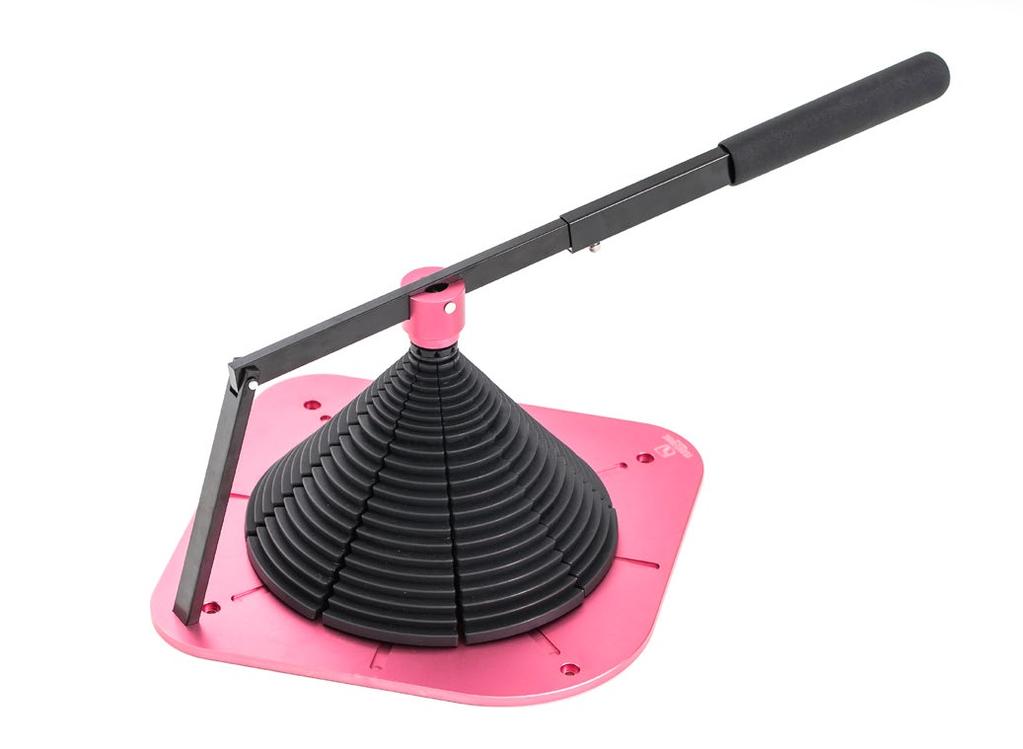

7 PTFE NYÚJTÓ SZERSZÁM Technikai jellemzők: Súly: 6,24 kg Eszköz mérete 36,5 cm X 36,5 cm X 9,5 cm Felhasználható a következő külső tömítés átmérőknél: 40 mm mm A használat lépései: 1. PTFE gyűrűt melegítse fel 120 C-ra egy arra megfelelő, beállítható hőmérsékletű kemencében, a PTFE gyűrű lágyulásáig 2. Eszköz beállítás: finoman állítsa be a PTFE nyújtó eszközön található anyát, mellyel szabályozhatja a nyújtás maximális mértékét 3. PTFE gyűrű nyújtása: helyezze az eszközre az alakítandó PTFE gyűrűt, majd nyomja meg határozottan és egyenletesen a nyújtó fogantyút 4. Felhelyezés: helyezze a dugattyútömítést a dugattyú hornyára. Használja a PTFE ÖSSZEHÚZÓ szerszámot, ezzel biztosítva, hogy a tömítés elnyerje a végleges formáját 5. A lépések elvégzése után a dugattyú beilleszthető a hengerbe Ár: HUF + Áfa

8 TÖMÍTÉS SZERELŐ KÉSZLET Technikai jellemzők: Súly: 0,84 kg Méret: 27,3cm x 18,8cm x 2,4cm Felhasználható a következő belső tömítés átmérőknél: 22 mm mm Tömítés szerelő S: <30 mm Tömítés szerelő M: mm Tömítés szerelő L: mm Tömítés szerelő XL: mm A tömítés meghibásodását gyakran a beszerelés során okozott sérülések és az összetett hornyok okozzák. A szerelő készlet használatával csökkentheti a tömítés károsodás esélyét a beszerelés során. A tömítés szerelő készlettel gyorsabb és problémamentesebb lesz a tömítés beszerelése. Az eszköz a tömítést omega-alakúra hajtja be, de nem töri meg éles szögben. A tömítés mérete így kisebb lesz, mint a henger átmérője, és biztonságosan helyezhető a horonyba anélkül, hogy a letörések éles szélei sérülést okoznának a tömítésben. A készlet tartalma: 5 db-os tömítés szerelő készlet dugattyúrúd tömítések és karmantyúk számára. A fogókhoz alkalmazható rögzítő eszköz. A használat lépései: 1. Helyezze a tömítés szerelő eszköz 2 rozsdamentes acél karját a tömítés belső élére, a tengelyt pedig a tömítés külső élére 2. Tegye a fogantyú egyik szárát a rögzítő eszköz foglalatába 3. Csavarja el a tömítés szerelő eszköz szabad fogantyúját. A szabad kezével gondoskodjon róla, hogy a tömítés ne csússzon le az eszközről a művelet során 4. Helyezze a tömítést az eszköz segítségével a dugattyúrúd hornyába 5. Fordítsa vissza a fogantyúkat és húzza ki az eszközt Ár: HUF + Áfa

9 PTFE ÖSSZEHÚZÓ SZÖVETHENGER A dugattyútömítés szerelését jelentősen meg tudja könnyíteni az erre kifejlesztett célszerszám. Használatával megelőzhető, hogy sérülést okozzunk a tömítésben. A PTFE összehúzó szövethengert használva a PTFE dugattyútömítés visszanyeri végleges formáját, és tökéletesen illeszkedik a horonyba. Ezzel együtt kevésbé tud megsérülni a tömítés és egyszerűbbé válik a henger összeszerelése. A használat lépései: 1. A PTFE tömítés felmelegítése és tágítása után, a szalagok segítségével helyezze fel a tömítést a dugattyú horonyra 2. A felhelyezés után a szövetszalaggal vegye körbe a tömítést és feszítse meg a szalagot a fémrudak segítségével a megfelelő átmérő eléréséig. Kb 3-5 percre lesz szükség, hogy a tömítés felvegye a végleges formáját 3. A piros PU ék segít kitölteni a szalag és a tömítés közötti hézagot, ezáltal biztosítva a tömítés tökéletes illeszkedését Ár: HUF + Áfa

10 PTFE ÖSSZEHÚZÓ ESZKÖZ Technikai jellemzők: Súly: 1,2 kg Méret: 28 cm X 11,5 cm X 5,8 cm Felhasználható a következő külső tömítés átmérőknél: 50 mm mm A PTFE összehúzó eszköz hatékonysága az egyszerű használhatóságában rejlik. Segítségével a felhelyezett PTFE dugattyútömítés visszanyeri végleges formáját, és tökéletesen illeszkedik a horonyba. A rozsdamentes szorítószalag 50 mm mm közötti átmérőknél alkalmazható. A piros HPU ék funkciója a tömítés sérülések megakadályozása a használat során. A használat lépései: 1. Állítsa be a rozsdamentes acél szalag hosszúságát a tömítés átmérőnek megfelelően. Ezt a csavarógomb lenyomásával teheti meg 2. Húzza maga felé a csavarógombot és jobbra csavarva szűkítse az acélszalag átmérőjét addig, amíg fel nem fekszik a szalag a tömítésre 3. Nyissa szét az eszköz mozgatható nyelét. Alkalmazzon akkora szorítást, amivel a PTFE dugattyútömítés tökéletesen felfekszik a hornyába 4. Ha a tömítés biztonságosan rögzítve van, húzza le kattanásig a mozgatható nyélen látható kapcsolót a nyél vég irányába. Ebben a helyzetben tartva az eszköz kiold, újra össze tudja zárni, miközben az acélszalag meglazul 5. Vegye le az eszközt a dugattyúról, a gomb jobbra forgatásával a szalagot vissza tudja csévélni az eszközbe FIGYELMEZTETÉS: Miután az eszközzel elérte tömítés végleges méretét, kerülje a túlzott szorítást, mert ez az eszköz és a tömítés károsodásával járhat. Ilyen jellegű károkért nem tudunk felelősséget vállalni. Ár: HUF + Áfa
